Камин из кирпича своими руками: пошаговая инструкция + порядовки

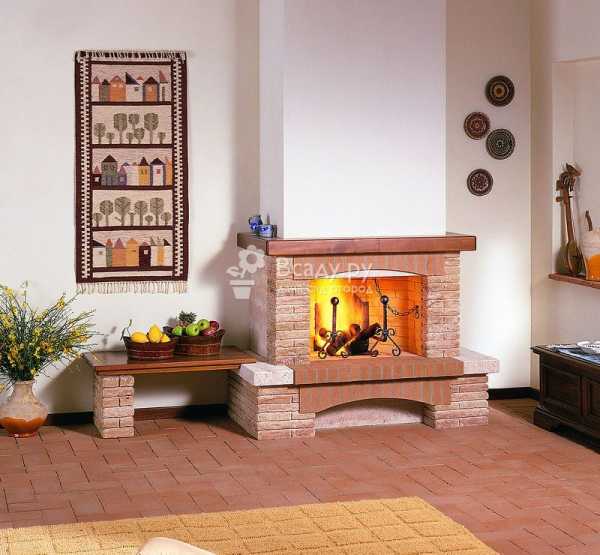

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов. На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Камин из кирпича своими руками

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

  1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
  2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
  3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
  4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

  1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

    Пошаговая схема порядовки камина из кирпича — фото

  2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

    Простая схема выкладки камина из кирпича

  3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

  • красный керамический кирпич – 300 штук;
  • шамотный кирпич – 130 штук;
  • глина печная или огнеупорная кладочная смесь – пара мешков;
  • песок карьерный – 4 мешка;
  • цемент – 1 мешок;
  • металлический уголок и стальная полоса – 3 отрезка по 1 метру;
  • печная дверка для прочистки дымохода;
  • печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

    Порядовая кладка камина — первые 4 ряда

  3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

    Порядовая кладка камина — 5, 6, 7, 8 ряд

  4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

    Порядовая кладка камина 13-16 ряд — фотография

  5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

    Кладка камина 17-20 ряд

  6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

    Кладка камина из кирпича 21-26 ряды

  7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Камин своими руками из кирпича, простая технология для начинающих

Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Готовый домашний очаг



Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

Схема углового камина

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

  • Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
  • Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
  • Топливник является основным элементом, в котором происходит сгорание.
  • Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
  • Основой камина, его несущим элементом является портал. Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
  • Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
  • Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
  • Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
  • Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

Расчет параметров камина для данного помещения ведется на основании того, что все элементы находятся в определенной пропорции с габаритами комнаты. Неверно подобранные размеры могут стать причиной некорректной работы устройства. Чрезмерно большой камин займет много места, а маленький не сможет прогреть помещение.

Угловой вариант исполнения

Расчет габаритов

От площади комнаты зависит площадь топки, вернее, ее фасадной части. Их соотношение определяется, как 50/1 соответственно. Данный параметр является стартовым. Зная его, находим размеры каминного проема по формуле: высота/ширина = 2/3. Несложные подстановки дадут числовые значения этих параметров. Одним из важных показателей эффективности работы камина служит глубина его топки. Но в этом вопросе нельзя перестраховываться, увеличивая глубину с запасом, так как это приведет к потере тепла через дымоход. Оптимальным соотношением между высотой топки и ее глубиной является дробь 3/2.

Кирпичный камин необходимо изолировать от пола, чтобы избежать самопроизвольного возгорания. Делается это с помощью настила из термоизоляционного материала, но чаще всего в конструкции портала предусмотрен выступ – подиум.

Он отличается по габаритам портала по бокам на 30 см, а спереди на 50 см. Зеркало задней стенки устанавливается не произвольным способом, а по определенному параметру. Так, на высоте, равной 1/3 всей стены начинает формироваться выступ. Он имеет наклон 20° к отвесу. Вверху зеркало образует дымовой зуб. Габариты нужно соблюдать, чтобы объединить эти две конструкции в одну и не нарушить тягу.

Таблица с рекомендуемыми размерами камина

Топочная камера не имеет постоянной ширины, так как вглубь она сужается. Стенки имеют поворот в 60° от своего первоначального направления. Высота дымохода напрямую зависит от места его выхода из кровли крыши. В непосредственной близости от конька он должен быть поднят на 0,5 м. При удалении дымоход возводится так, чтобы линия, соединяющая конек с краем трубы, образовывала угол 10° с горизонталью. На площадь канала дымохода тоже есть свое правило. Она должна быть в 15 раз меньше площади топливника.

Существуют уже разработанные проекты со всеми вычислениями. Чтобы ими воспользоваться, нужно подобрать значение площади и получить результаты.

Строительство фундамента

Камин из кирпича, даже в самом простом исполнении, имеет огромную массу, которую не выдержит никакой пол в доме. Поэтому для начала придется подготовить фундамент.

  • Часть пола демонтируется, чтобы вырыть котлован. Его глубина зависит от массы камина и в среднем составляет 0,5 м.
  • Используются все приемы по заливке фундамента для кирпичных построек. Дно котлована можно выстелить щебнем и песком, позаботившись о гидроизоляционной подушке.
  • Наливается фундамент цементным раствором до уровня пола. Строгих правил на использование армирующих элементов нет, но каждый понимает, что при постройке камина весь фундамент можно разделить на 2-3 части и перестелить, например, армирующую сетку.
  • При необходимости используются опалубки. Готовая конструкция должна основательно застыть, поэтому не спешите с продолжением работ, а займитесь приготовлением глиняного раствора, который пригодится при кладке самого камина.

Работы по строительству фундамента

Приготовление раствора

Подготовить раствор для кладки довольно сложно. Если нет под рукой специальных приборов, чтобы определить жирность глины, то помогут мудрые советы профессионалов.

Но при отсутствии опыта и эти советы могут привести к ошибке, тогда в кладке появятся трещины, через которые дым станет прорываться в помещение, и придется демонтировать конструкцию. Гораздо проще воспользоваться готовыми составами. Прочность сложенного камина при этом только увеличится.

Однако в качестве информации познакомим с этапами приготовления хорошего раствора:

  • Чтобы правильно выбрать глину, нужно представленные экземпляры пропитать водой. Для этого катается шарик и помещается в резервуар. После нескольких часов следует сдавить шарик в руке, превращая его в лепешку. Если по краям стали образовываться рваные трещины, значит, глине недостаточно жирная.
  • Подходящую по жирности глину замачивают на 2-3 дня в воде. Это поможет потом ее измельчить с помощью сетки. В печном растворе недопустимо появление крупных комков.
  • Смешивая глину, песок и воду, получаем раствор для кладки. Однако его необходимо еще проверить на консистенцию. Слой раствора сдвигается в горизонтальном направлении. Если наблюдаются разрывы в глиняной массе, значит, нужно добавить еще воды. Если след от мастерка сразу же заплывает, то воды, наоборот, много. Нетрудно догадаться, что в нормальной консистенции борозда от мастерка остается достаточно продолжительное время.

Пример простой кладки

Приведем самый простой пример, показывающий, как осуществляется кладка камина своими руками. Необходимо отметить, что существует более функциональная порядовка камина, но она доступна при желании на специализированных ресурсах, поэтому мы выбрали простую схему, чтобы показать принцип работы с проектом.

Порядовая кладка

Чтобы построить камин своими руками, проведем анализ рисунка в проекте, который называется «порядовая кладка». Задача на внимательность заключается в том, чтобы найти отличия между 1, 3 и 2, 4 рядами. Эти ряды необходимо выкладывать сплошными, но так как между кирпичами должна осуществляться перевязка, то расположение кирпичей необходимо чередовать.

С 5 по 11 ряды формируют топку. Отличие опять объясняется перевязкой. Класть кирпичи нужно так, чтобы швы в двух соседних рядах не совпадали. Ряд 12 дополнен перемычкой, так как далее предстоит выполнить перекрытие и потребуется надежная опора. Если сделать перекрытие из плиты керамогранита, то одновременно получим и каминную полку, на которой удобно разместятся небольшие нужные предметы.

Обратите внимание на то, что в данной модели нет дымового зуба, поэтому такие камины из кирпича строятся крайне редко даже начинающими мастерами. Отсутствие дымового зуба несколько компенсируется большим дымосборником. Он занимает 11 рядов (с 15 по 26). Чтобы качественно выложить дымоход, проверяйте вертикальный уровень стенок по отвесу.

В 27 ряду кирпичи придется распилить болгаркой пополам, чтобы сделать выступ внутрь канала. Этот выступ позволяет сложить перекрытие и установить шиберную заслонку. Дальше построенный дымоход должен соответствовать высоте, которая указана в расчетах.

После того как удалось собрать по указанной схеме конструкцию, интрига будет сохраняться еще около двух недель, так как необходимо дождаться, пока раствор не засохнет по всей глубине. Но даже после такой паузы нельзя сразу закладывать много дров. Следует протопить камин постепенно, малыми порциями топлива. Тогда остаточная вода по всему объему испарится и камин будет готов к настоящей работе.

ochg.ru

Камины из кирпича фото, схемы и проекты. Кладка и облицовка

Кладка каминов из кирпича своими руками

Камины из кирпича: конструктивные особенности

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

  • лицевые;
  • угловые;
  • встроенные;
  • уличные.

В зависимости от типа устройства:

  • с открытой или закрытой топливной камерой,
  • с воздушным или водяным отоплением.
Типы каминов в зависимости от типа устройства

По назначению выделяют:

  • традиционные;
  • садовые;
  • декоративные;
  • печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

Устройство камина
  • а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
  • б – каминная полка;
  • в – портал;
  • г – топочная камера, где непосредственно сгорает топливо;
  • д – подкаминная полка;
  • е – дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

  • для обогрева помещения;
  • в качестве декоративного элемента;
  • для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного каминаФото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового каминаФото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-каминаФото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекюФото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Процедура кладки камина

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

  • если масса рассыпалась - добавьте глины;
  • приобрела вид лепешки – увеличьте количество песка;
  • форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

  • Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
  • Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
  • Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади - в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня.

Далее выстраивается поддувало - полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

  1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
  2. Внутренность обложите огнеупорным кирпичом, как на фото.
  3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
  4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
  5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Камины из кирпича фото разнообразной отделки

Используя отделку и декоративные детали, камин можно выполнить в абсолютно любом стиле, главное, чтобы материал был термостойким и качественным. Участок, куда могут попадать искры, выкладывается только керамической плиткой.

Небольшие штрихи: экономичный вариант отделки

Если кладка ровная, из качественного материала, то можно оставить все как есть.

Камин без отделки

Еще один экономичный вариант - выполнить только обработку швов.

Фото камина с отделкой швов

Можно покрыть поверхность специальным лаком для камня, она будет отталкивать пыль, копоть и влагу.

Покрытие камина лаком

Штукатурка поверх кирпичной кладки

Выполнить штукатурку и покрыть ее термостойкой краской – бюджетный и несложный способ, позволяющий создать множество декоративных эффектов. Его преимущество в том, что краску всегда можно освежить. Но также есть и недостаток: осыпание штукатурки от случайного удара, поэтому углы лучше обложить камнем или плиткой.

Штукатурка поверх кладки

Облицовка

Обычный кафель для этого не подойдет, поскольку он отпадает при воздействии высокой температуры. Для облицовки используют жаропрочную терракотовую плитку. Этот материал еще и теплоемкий: прогревается хорошо, а остывает медленно.

Облицовка плиткой

Также для облицовки применяют керамогранит - он практичный, влагостойкий, не горючий.

Отделка керамогранитом

Керамогранитную плитку можно комбинировать с другими отделочными материалами.

Декорирование камнем, деревом и другими материалами

Натуральный камень экологичный, огнестойкий и прочный, он хорошо передает тепло. Отделка прекрасно впишется в любой интерьер, но стоимость ее достаточно высока.

Декорирование камнем

Также широко используется отделочный кирпич, который по термостойкости не уступает природному камню.

Декорирование отделочным кирпичомСтилизация

Такой материал отлично смотрится на каминах-печах как деревенском стиле, так и в самых новомодных дизайнах.

Печь-камин в деревенском стиле

Форма декоративного кирпича может быть отличной от традиционной, как на снимке выше.Также можно выбирать абсолютно любые цвета отделочного материала.

Облицовка белым отделочным кирпичом

Дерево

Порода древесины может быть любой. Поскольку она легко загорается, то из дерева выполняю только некоторые декоративные элементы – портал, полки и обрабатывают огнезащитой.

Фото камина с отделкой из дерева

Гипсокартон: создаем иллюзию

Применяется исключительно для декоративного фальш-камина или электрического нагревателя в виде камина, так как гипсокартон не предназначен для нагрева. Это практичный вариант, например, для квартиры.

Отделка гипсокартоном декоративного очага

Комбинируем

Можно применить несколько видов отделок, их соединение выглядит просто замечательно. Отдельные части этого садового камина-барбекю оштукатурены и обложены керамогранитной плиткой.

Садовый камин-барбекю - штукатурка и керамогранитная плиткаУгловой камин на снимке декорирован двумя видами керамогранита

Печь в деревенском стиле облицована декоративным кирпичом, на углах – штукатурка и декоративная лепка.

Комбинированная облицовка печи в деревенском стиле

Итог

Газовый и электрокамин есть возможность приобрести, а камин из кирпича делается только своими руками или под заказ. Для постройки в частном доме достаточно выбрать подходящую схему, приготовить необходимые материалы, ознакомиться с технологией и нюансами его устройства.

Вы сможете в буквальном смысле стать создателем домашнего очага - места, объединяющего семью и гостей. Его величественный вид украсит любое, даже самое скромное жилище. А мерцающее пламя и потрескивающие дрова будут подчеркивать красоту и индивидуальный стиль вашего дома, а также дарить уют.

vsadu.ru

Камин из кирпича. Особенности, виды и схемы каминов из кирпича

«Открытый очаг». Так переводится с итальянского слово caminus. По сути, это печь с открытой топкой. Дымоход уходит в потолок, выводится на крышу.

В Риме камины не всегда «прирастали» к стенам. Эта тенденция родом из 15-го века, когда архитекторы стали черпать идеи Античности, по-своему перерабатывая их.

Однако, отходить от облицовки очага кирпичом не стали. Искусственный камень начали использовать еще до появления каминов, в Месопотамии.

Вавилонская башня, к примеру, сложена из древнего кирпича. Материалу около 5 000 лет и  он остается актуальным. Появляются новые дома,  беседки, заборы и, конечно, камины из кирпича. О последних и поговорим.

Особенности каминов из кирпича

Проекты каминов из кирпича делятся на три типа. Одни созданы для топок в центре помещений, другие — по их стенам и в углах.

Если  топка закрыта, место выбирается лишь из соображений эстетики и удобства. Так, угловые камины почти не «съедают» площадь помещения, по крайней мере, полезную.

Сэкономить ее позволяет и ряд пристенных топок. Речь о встроенных каминах. Их «загоняют» в ниши, выдолбленные в стенах. Строение выдается из них максимум на половину кирпича.

Выдалбливание проема редко прельщает хозяев уже оформленного помещения. Тогда, выбор падает на простой пристенный камин. Он подставляется к поверхности. Место уходит много. Поэтому, классические пристенные очаги подходят для просторных зал.

Пристенный, или угловой камин из кирпича – популярное решение, поскольку выгодны экономически и дают хороший прогрев. Сделав отводы в соседние помещения, можно отапливать весь дом. Очаги же в центральной части комнат дают малую теплоотдачу.

Обязательно дополнительное отопление. К тому же, на возведение камина, просматриваемого со всех сторон, требуется больше материала, да и места. Но, минусы перевешивает оригинальная внешность очагов в центре зал.

Открытые камины располагают, с учетом наличия сквозняков. Их источниками служат дверные проемы, окна. Чем чревато возведение очага рядом с ними, или напротив, расскажет автор следующего видео. Он же поведает условия, в которых установка камина с открытой топкой – риск.

Несмотря на опасность, исходящую от окон, их наличие в комнате с дровяным камином из кирпича обязательно. Так обеспечивается необходимый приток воздуха. Требуется минимум одно окно. А минимальная площадь помещения для установки топки равна 12 квадратам.

Однако, камины из кирпича для дома рекомендованы при наличии просторных зал. Глиняно-песочные блоки отлично аккумулируют тепло. Его хватает на обширные площади. Больше тепла вмещает лишь талькомагнезит. Это горная порода.

Она распространена в Финляндии, в силу чего широко используется там для строительства, в том числе и каминов. В России талькомагнезит не столь распространен и стоит дороже.

Кирпич не только накапливает тепло, но и быстро прогревается. Соответственно, холод улетучивается в считанные минуты. Правда, кладка кирпичной топки сложна. Нужен, к примеру, отдельный фундамент.

Он заливается на 5 сантиметров ниже пола. Глубина котлована, обычно, равна полуметру. Фундамент должен быть на 10-15 сантиметров больше задуманного очага.

По этим параметрам делается опалубка, заливается. Усадки основания придется ждать около 2-ух недель. Наглядное расположение фрагментов и их материалы представлены на следующем рисунке:

Схема камина из кирпича заявляет условие для кладки основания. Блоки должны быть полнотелыми. Что это значит и как не ошибиться с выбором кирпича для возведения очага, разберемся в отдельной главе.

Из какого кирпича сделать камин

Полнотелым именуют кирпич из тугоплавкой глины  без внутренних полостей. Именно он кладется в первые два ряда кладки. Их-то и называют основанием камина.

Его дымоход и основную кладку тоже можно выполнить из полнотелых блоков. Однако, топку обкладывают шамотным кирпичом. В нем минимум 70% глины. Запекаются блоки в печах температурой выше 1 000 градусов.

В итоге, готовый материал выдерживает жар минимум в 1 600 по шкале Цельсия. Качественный продукт, обычно, не оплавляется и при 2 000 градусов. Как распознать качество в предлагаемом кирпиче, понятно из следующего ролика.

Порой, из шамота печь-камин из кирпича выкладывают полностью. По теплоемкости блоки выигрывают у обычных минимум 500 единиц, максимально приближаясь к талькомагнезиту, однако, и стоят дороже стандартного материала.

Будь кирпич кладки просто полнотелым или же шамотным, возникают трудности с эстетикой поверхности камина. Приходится подбирать блоки идеальной геометрии, без дефектов и, главное, совпадающих размеров.

Отклонение даже в пару миллиметров нарушает прямоту и ширину швов. Так называют пространство меж кирпичами, заполненное раствором.

Нужна либо идеальная партия блоков, либо филигранное мастерство печника. Упрощает кладку использование для облицовки лего кирпича. Для начала, ознакомимся с его внешними отличиями от стандартного.

Как видно, лего блоки напоминают детали известного конструктора. При их кладке исключены несостыковки. Швы получаются идеально ровными, к тому же, почти незаметными.

Лего кирпич кладется на клей. Производятся блоки методом прессовки. Но, отсутствие обжига не лишает лего огнеупорности. Некоторые камины, особенно био и электро, выполняют из кирпича с пазами полностью.

Обложить шамотом лишь топку достаточно для уличных очагов-мангалов. Идеальным вариантом лего является и для каминов-имитаций, выполняющих только декоративную функцию.

Камин из кирпича своими руками

Камин своими руками из кирпича требует, как теоретических знаний, так и практических навыков. Начнем с первых. Топка, к примеру, должна быть не столько глубокой, сколько широкой. Это обеспечит должный прогрев помещения.

При этом, стоит учесть, чтобы ширина портала  была кратной половине кирпича. Высота кратна целому кирпичу с добавлением 0,5 сантиметров кладки.

Это равно 70 миллиметрам. Так  что, предварительно не мешает составить чертежи каминов. Из кирпича модели требуют точных просчетов. Можно воспользоваться готовыми схемами. Несколько примеров, ниже.

На последней схеме указана квадратура помещения, где будет располагаться очаг. Эта величина – основа для расчетов. Но, опять же, годами выверены рекомендованные нормы. Так, на 20 квадратов предлагается топка шириной в 79 сантиметров.

Это 3 кирпича. Глубина топки, при этом, составит 1,5-1,7. Высота портала нужна в 53 сантиметра, то есть 7 рядов кладки. Остается вопрос трубы. Для описываемого камина достаточно дымохода с сечением 14 на 27 сантиметров.

Зачастую, используют круглые трубы. Их сечение может быть на несколько сантиметров меньше, чем у квадратных. На следующем видео, кстати, возводят камин именно с круглым дымоходом.

Дымоход тоже стоит денег. Это стоит учесть, подыскивая камину место. Если придется прокладывать несколько метров трубы еще и загибать ее с помощью соединительных элементов, возникнет солидная наценка. Порой, к примеру, проектируют топку прямо под несущей балкой. Ее придется обходить, либо демонтировать  и переносить печь.

В каминном деле, как и в прочем строительстве, много уходит на мелочи, на которых при рождении идеи сделать очаг, можешь не заострить внимание. Поэтому, предлагаем дотошнее проанализировать готовые проекты каминов, сделав при этом правильные выводы.

Проекты и схемы каминов из кирпича

Просматривая проекты, фото каминов из кирпича, понимаешь, что дно топки должно отстоять от пола минимум на 3 ряда блоков. Их кладут плашмя. Но, кирпичи первого ряда ставят на ребро. Точная схема камина позволяет подсчитать число необходимых блоков.

Учитывая, что продаются они поштучно, денежные потери минимальны. Копейки «утекут» лишь на срезах кирпичей, ведь их количество в кладке не всегда четное, а углы камина не всегда прямые. Ниже, пара примеров каминов сложной архитектуры.

На фото и схемах не указываются нюансы, которых не видно глазу, но которые снижают качество кладки. Так, для огнеупорного кирпича и скрепляющий раствор нужен из огнеупорной глины. Перед кладкой стоит опустить строительные блоки в воду.

Она вытеснит из пор кирпича воздух. Вода в порах замедлит проникновение в поры раствора. В итоге, он распределится равномернее, обеспечив максимально крепкое сцепление блоков.

Сухой же кирпич сразу примет влагу из раствора, а сама глина в поры почти не попадет. Так что,  важен не только кирпич для камина, цена материала, но и нюансы его обработки, сцепки.

Замачивание кирпича особенно важно при кладке из блоков б/у. Это может быть материал из бабушкиной печи, или же кирпич 18-19-го веков, взятый из разрушенных усадьб дворян.

Некоторые фирмы предлагают и такой. Поры в старинных образцах уже заполнены. Вмещающий раствор требует размягчения, частичного вымывания, чтобы принять к себе свежую глину. Разве эта информация видна хоть на одной из нижеприведенных схем?

На то она и схематичность, чтобы представлять материал в общих чертах. Собираясь возводить камин из кирпича, стоит обратиться не только к готовым проектам, но и информационным статьям, посидеть на форумах.

Найдете не только практические советы, но и интересные факты о домашних очагах. Самый большой из них, к примеру, находится во Франции. В камине острова Сен-Мишель помещается не то что поросенок, бык на вертеле. Построили очаг бенедиктинцы.

Так именую членов старейшего католического ордена. Проект требовал масштабности, чтобы накормить всех паломников и рыцарей, устремлявшихся в островное аббатство.

stpoyka.ru

Как своими руками сделать камин из кирпича

01.09.2014

Камин – один из древнейших отопительных агрегатов, не теряющих своей популярности по сегодняшний день. Постоянно развитие рынка привело к появлению более современных декоративных моделей. Они не только декорируют помещение, но и способны его согреть. Камины могут работать на различных видах топлива: от классических дров до природного газа.

Фото с примерами кирпичных каминов в интерьере (кликните для увеличения)

Однако любители классики отдают предпочтение версиям, возводимым издавна из натурального камня и кирпича. Для неопытного человека, который впервые сталкивается с таким строительным процессом, как кладка, работа может показаться весьма сложной. Однако построить кирпичный камин своими руками, набравшись терпения и найдя достаточно времени, может каждый.

Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.

Содержание статьи:

Устройство каминной топки

Конструкционно топка состоит из следующих элементов:

  • Основание
  • Стенки
  • Дымосборник
  • Колосниковая решетка
  • Дверца
  • Шиберная заслонка
  • Зольник

Основание

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее

Дымосборник

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Колосниковая решетка

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Расчет размеров камина и необходимых материалов

Возводя кирпичный камин своими руками, нужно правильно произвести расчеты всех его параметров, чтобы он выполнял не только декоративную, но и практическую функцию, нагревая помещение. В первую очередь определяют размеры топочного отверстия или портала:

  1. Соотношение его площади должно быть примерно 1:50 к аналогичной характеристике помещения. Если комната 20 м кв, тогда топка – 0.4 м кв
  2. Высота и ширина должны получиться в соотношении 2:3. Составив простое уравнение, можно получить следующее соотношение сторон – 51х77 см
  3. Не менее важный показатель – глубина портала, от которой будет зависеть тяга. Она должна составлять 70% от высоты, в данном случае 34 см. Увеличение приведет к необоснованной потере теплоты, уменьшение –к появлению дыма внутри помещения
  4. Дымоход по площади делается в 10-15 раз меньше, чем аналогичная характеристика портала
  5. Перед топочным отверстием необходимо разместить подиум шириной 45-50 см
  6. Подиумы с боков портала – до 30 см
  7. За предел топочной площадки выходит передаточный лист на расстояние до 30 см

Если говорить о необходимом количестве кирпича и различных расходных материалов, которые потребуются для работы – назвать определенных цифр не представляется возможным. В каждом определенном случае полученные значения будут различны и напрямую зависят от размеров возводимого камина.

Каждый сам может сделать примерные расчеты, подобрав наиболее подходящий вариант порядовки.

Узнайте так же о том как класть отопительно-варочную печь

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены
  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал
  2. Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
  3. В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод
  4. Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
  5. Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса
  6. Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего
  7. Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:



Порядовка камина аркой в виде прямоугольника:



Камины с подиумом:


Несколько советов

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Подводим итог

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.


Вам может понравиться

v-teplo.ru

Камин из кирпича своими руками

Установка каминов в загородных домах, коттеджах, на дачах в последние годы становится все популярней. По внешнему виду камин похож на глубокую нишу в стене, оборудованную для вывода угарных газов дымоходом. Сооружение в основном служит декоративным элементом интерьера способным своим потрясающим видом украсить даже самое скромное помещение и создать ощущение особого уюта и комфорта.

Камин может служить источником дополнительного тепла зимой. Чтобы тепло, получаемое от горения дров, обогревало помещение, нужно топливную камеру проектировать не слишком глубокую, но достаточно широкую. В основном возводятся пристенные конструкции. Идеальным местом установки камина считается угол помещения. Никогда сооружение не устанавливается у стены с окнами или напротив окон.

Строительные материалы для каминов

Для возведения настоящего камина на дровах нужны долговечные и самые прочные материалы. К таким материалам относится камень-песчаник, мрамор и кирпич. Камин-имитацию — фальш-камин можно возвести из более легких материалов — гипсокартон, полиуретан, дерево. При строительстве традиционного камина предпочтение в основном отдается огнеупорному и красному кирпичу. Стандартные формы кирпича значительно облегчают проектирование и кладку.

В работе используется целый кирпич, половинки ичетвертинки. Составленная порядовка поможет правильно рассчитать количество необходимого материала, что значительно уменьшит финансовые расходы. Следует также сказать, что камины из кирпича при качественно выполненной кладке можно практически не декорировать. Используемый материал всегда выглядит красиво и может украсить любой интерьер.

Строим камин самостоятельно

Если следовать ниже приведенной инструкции, то уже в ближайшее время ваш дом украсит настоящий чудо-камин.

Порядок проведения работ:

  1. Зарисовка эскизов будущего сооружения.
  2. Выбор строительных материалов.
  3. Кладка камина из кирпича.
  4. Монтаж дымохода.
  5. Установка металлических элементов.
  6. Декоративная отделка.

Зарисовка эскизов будущего сооружения

Все строительные работы начинаются с проектирования, вне зависимости от того строите вы камин в эксплуатируемом здании или во время постройки дома. Для составления проекта лучше всего подойдет бумага-миллиметровка или листы в клетку.

В первую очередь нужно рассчитать глубину топливника, высоту дымосборника, угол кладки боковых стенок топки, высоту сужения для выхода дыма в дымосборник. Если предполагается установка круглой трубы, то размеры ее сечения могут быть меньше, чем при монтаже прямоугольного или квадратного дымохода. Для трубы высотой в 5 метров прямоугольное сечение должно быть равно 66 кв. см, квадратное сечение — 62 кв. см, а круглое — 56 кв. см.

Пример расчета размера камина для помещения площадью в 20 кв. м

Ширина портала камина обязательно должна быть кратной ½ длины кирпича, а высота портала кратная высоте кирпича и 0,5 см кладки, что равно 7 см. В нашем случае ширина портала будет равна трем кирпичам или 77 см, а высота равно 7 рядам кладки или 49 см.

Для комнаты в 20 кв. метров мы рекомендуем установить кирпичный камин следующих параметров:

  • Высота портала — 53,5 см (семь рядов кладки).
  • Ширина топки — 79 см (три кирпича).
  • Глубина топки — от 1,5 до 1,75 кирпича.
  • Сечение трубы равно 14 см на 27 см.

Важно! При составлении проекта камина, учитывать расположение балок и стропил для правильного монтажа трубы.

Приступая к выполнению порядовок помним, что первый ряд лучше укладывать на ребро, а последующие ряды кладутся плашмя. Дно топки возвышается над полом минимум на три ряда кладки. Мы представим вам несколько схем порядовок для каминов.

Схема № 1. Порядовка углового самодельного камина

Схема № 2. Порядовка пристенного камина для комнаты в 20 кв. метров

Схема № 3. Английский камин

Тщательно составив проект можно подсчитать количество кирпича необходимого для строительства выбранной модели камина. Высчитывая каждый ряд, учитываем, что все единицы считаются, как целый кирпич.

Выбор строительных материалов

Для возведения камина нужен строительный материал лучшего качества.

  • Кирпич. Нам понадобится огнеупорный (шамотный) кирпич. При покупке кирпича тщательно проверяйте каждое изделие отдельно. Цвет должен быть оранжево-красный, все углы целые, никаких сколов и надломов, при постукивании звучать чистый звук.
  • Песок . Фракция песка должна быть не больше 1,5 мм. Материал тщательно просеивается через мелкое сито. Для более качественной кладки песок промывают.
  • Глина. Нужна темно-красная или коричневая глина без примесей. Если есть возможность достать кембрийскую глину, это будет самым лучшим вариантом для кладки камина.

Важно! Применение огнеупорного кирпича предполагает использование раствора из огнеупорной глины.

  • Портландцемент. Отличным вариантом будет выбор марки 300.
  • Щебень . Этот материал фракцией до 6 мм нужен для изготовления бетонного фундамента.
  • Дымовая заслонка
  • Арматурные стержни . Их понадобится не меньше 20 шт. длиной в 70 см и диаметром в 1 см.
  • Колосниковая решетка
  • Каминный экран

Кладка камина из кирпича

Работы по возведению камина начинаются с закладки фундамента. Под камин закладывается отдельный фундамент. Размеры площади фундамента делаем на 6 см больше цоколя камина.

Фундамент

  1. Выкопать яму под фундамент на 10 см больше чем размеры готового фундамента и глубиной до 60 см.
  2. На дно ямы засыпать щебень слоем до 15 см.Сделать утрамбовку.
  3. Установить деревянную опалубку и обработать внутри битумом.
  4. Уложить камни, битый кирпич и щебень.
  5. Залить раствором, приготовленным из цемента и песка в соотношении 1:3. Раствор должен быть тщательно вымешан и иметь однородный вид.
  6. Полностью залитый фундамент выровнять и сделать контроль горизонтали.
  7. Накрыть фундамент пленкой и дать выстояться в течение недели.

Важно! Уровень готового фундамента должен быть ниже уровня поля на 6 см.

Кладка камина

Дня за три до начала работ над кладкой камина нужно замочить глину добавляя воду небольшими порциями, чтобы раствор не был слишком густой. Качество кладки зависит от качества приготовленного раствора. Готовую глиняную пульпу заливают в промытый высушенный песок и тщательно перемешивают до состояния густого киселя. Из готовой смеси катают небольшие палочки толщиной до 15 мм. При отличном качестве раствора палочки не будут распадаться и прилипать к рукам.

Сделать тщательную калибровку кирпичей. На готовый фундамент уложить гидроизоляцию, это может быть рубероид, застеленный двумя слоями.

К работе все готово и можно начинать основной этап работ.

Важно! Если вы отдали предпочтение красному кирпичу, его перед началом работ необходимо замочить в воде, чтобы сохранить прочность кладки. Огнеупорный кирпич перед кладкой окунают в воду на пару минут давая возможность выйти наружу пузырькам воздуха.

Для кладки первого ряда в раствор добавить до 30% от основной массы портландцемента. Составленную порядовку держат рядом с собой, чтобы периодически сверять точность выполнения работ. Уложив ряд и сделав проверку на сохранение геометричности, запланированной конструкции, нужно поставить в проекте отметку. Кладка каминной конструкции — работа кропотливая, а такой контроль значительно упростит поставленную перед собой задачу.

Мастерок или кельма используются для кладки сплошных рядов. Топливник и дымосборник лучше укладывать вручную. Толщина шва не должна быть больше 5 мм. Раствор выкладывать на середину кирпича в таком количестве, чтобы он не выходил за края кирпича.

Важно! Чтобы на долгое время сохранить кладку камина, нельзя связывать облицовку топливника с внешней стенкой камина.

Кладка топливника, дымосборника и каналов проводится с особой тщательностью. Излишки раствора необходимо удалять. Очень важно помнить что эти элементы камина внутри не поддаются штукатурке.

Для красивой качественной кладки изогнутого свода нужно установить кружало — временную опалубку. Уложив первый кирпич посередине свода продолжить кладку в обе стороны.

Монтаж дымохода

Выкладывая дымовую трубу необходимо, как можно чаще проверять ее вертикальность. Чем качественней выполнены работы по монтажу дымохода, тем лучше будет в камине тяга и меньше вероятность выхода угарного газа в помещение. Внутренние стенки дымохода нужно протирать смоченной в жидкой глине тряпочкой, что поможет создать идеальную поверхность без трещин. Для кладки дымохода на крыше используют раствор из цемента и песка.

Намного проще будет проведение работ, связанных с установкой дымохода, если использовать в дымовой шахте специальные трубы. Это могут быть дымоходы из керамических труб, модульные из нержавеющей стали, тонкостенные конструкции из кислотоупорной и термостойкой стали.

Установка металлических элементов

Во время монтажа конструкции камина в швы укладывают металлическую арматуру оставляя зазоры до 8 мм. Укладывать много металлических элементов в кирпичную кладку нежелательно, но и обойтись без них совсем не получится никак. Каминная топка и вьюшка должны быть обязательно.

Рамки топливника и задвижки ничем не крепятся, они прекрасно держатся на приготовленном растворе. Установка задвижки делается на высоте 2 метров.

Декоративная отделка

При идеальном выборе кирпича и качественной кладке делать дополнительную облицовку камина нет никакой необходимости. Достаточно, используя белый раствор, сделать аккуратную затирку швов.

Если все же у вас есть желание заняться отделкой камина, используйте для облицовки специальные гладкие или узорчатые изразцы, способные прекрасно держаться на горячей поверхности камина.

Сегодня можно приобрести порталы от производителей каминов из натуральных материалов разного качества. Это может быть травертин, мрамор, камень. Готовые порталы смогут по достоинству украсить сложенный вами камин и придать ему еще большей уникальности и красоты.

Отличным дополнением к камину будет специальный каминный набор, изготовленный из цветного или чугунного кованного металла. В наборах всегда есть щипцы, багор, метелка и совок. Защитить расстеленный у камина ковер от случайно упавшего уголька может красивый и практичный экран.

Подведем итоги

Завершив кладку камина, необходимо дать некоторое время для просушки раствора. Лучше подождать несколько дней, а потом для проверки тяги поместить в дымоход скомканные газеты и поджечь. При готовности камина к эксплуатации газеты будут гореть хорошо. Теперь можно попробовать протопить дровами.

Основное правило при самостоятельной кладке камина — не торопиться и тщательно выполнять все рекомендации.

Видео строительства камина из кирпича

teplo.guru

как сделать кирпичный мини камин, схема кладки, порядовка классического камина, виды

Содержание:

С помощью камина на дровах можно не только украсить помещение, но и сделать его теплым и уютным. Для его сооружения совсем необязательно приглашать специалистов. В статье далее мы расскажем о том, как сделать камин из кирпича своими руками – какие схемы использовать, сколько потребуется материала и каковы нормативы для данного вида работ.


Форма и размер кирпичного камина

Итак, перед началом строительства кирпичного камина необходимо определиться с формой и габаритами будущей постройки, подобрать схему ее сооружения, чтобы обеспечить безопасность и презентабельный внешний вид.

Определиться с результирующими размерами и видами каминов из кирпича можно только учитывая несколько факторов, среди которых: величина комнаты, соотношение между стенками и размеры кирпича.


Выполним несколько простых действий:

  1. Прежде как сделать камин своими руками, необходимо выяснить будущий размер топки пристенного камина из кирпича. Чтобы это сделать, сначала нужно вычислить площадь комнаты, а затем разделить ее на 100. Это значит, что для отопления комнаты, скажем в 30 м2, будет достаточно топки площадью 0,3 м2.
  2. Следующий показатель – глубина топливной камеры. Ее глубина должна быть в 1,5 – 2,5 раза меньше ширины. Например, для топки площадью 0,3 м2 при выбранном соотношении 1:2 глубина камеры составит 37,5 см или 1,5 кирпича, а ширина – 75 см или 3 кирпича.
  3. Параметры по высоте топки нужно рассчитывать, исходя из отношения 1:1,5 ширины к высоте. Так, высота топливной камеры шириной в 3 кирпича должна составлять немного более 1 метра. Это примерно 14-15 рядов кладки.
  4. Наконец, важно определить площадь отверстия для дымохода. Его величина должна быть меньше общей площади топливной камеры в 10-15 раз, хотя толщина дымохода может быть немного больше. Прямой участок дымовой трубы должен иметь длину в пределах от 3 до 5 м, иначе тяга будет неустойчивой. Лучше всего изначально выбрать проект камина, который подходит под ваши требования и условия.

Чтобы упростить себе задачу, можно воспользоваться готовыми схемами кладки камина из кирпича. Они уже содержат заранее прорисованную раскладку, что позволяет не допустить ошибок во время работы. Выберите наиболее подходящий чертеж для вашего жилья и, возможно, слегка адаптируйте его под свои размеры. После этого нужно будет закупить необходимое количество материала и начинать строительство.

Возможные схемы-порядовки

Если вы хотите сделать небольшой камин из кирпича своими руками для гостиной или спальни, можно остановиться на угловом варианте. Он не только эффективен, но и позволяет сэкономить место. Габаритные размеры камина будут 1×1 м. Для выкладки внешних стен понадобится 200 керамических красных кирпичей, а топку нужно будет сделать из 100 огнеупорных кирпичей. Для кладочного раствора понадобится цемент, песок и глина. А для заливки фундамента необходимо будет замешать бетонный раствор.

Достаточно просто можно будет изготовить маленький камин своими руками из кирпича с габаритными размерами 65×115 см. С этой работой справится даже неопытный человек. Несмотря на свой небольшой размер, такой камин способен отопить помещение с площадью до 35 м2. Для сооружения стен такого камина потребуется 250 керамических кирпичей, а также 100 шамотных кирпичей для топки. Для раствора потребуется немного цемента, 3-4 мешка речного песка, 2 мешка глины. Кроме того, нужно приобрести уголки для свода топливной камеры, а также трубную заслонку.


Для того чтобы выложить большой классический камин из кирпича, от мастера требуется наличие определенного опыта работы с кирпичом, а также внимательность. Чтобы не допустить ошибок, нужно четко следовать схеме порядовки.

Для возведения такой сложной конструкции потребуются следующие материалы:

  • керамический красный кирпич для стен – 300 штук;
  • огнеупорный кирпич – 130 штук;
  • печная глина – 2 мешка;
  • цемент – 1 мешок;
  • песок – 4 мешка;
  • уголки и полоса из стали – 3 куска по 1 м;
  • печная дверка для чистки дымовой трубы;
  • заслонка для топки.

Существует очень много разнообразных схем кладки камина своими руками с разной степенью сложности. Выбирать для себя стоит вариант, наиболее подходящие вам по размерам помещения, а также тот, с которым вы сможете справиться, учитывая опыт кладочных работ. В любом случае не стоит пренебрегать рекомендациями профессионалов.

Как сделать заливку фундамента для камина своими руками

Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен. Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой.

Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.


Для фундамента потребуется бетон М150-М300, а также армирующая сетка. По габаритам основа должна выходить за пределы камина максимум на 10 см с каждой стороны. Как правило, необходимые размеры фундамента указывают в чертежах для кирпичных каминов.

Готовый залитый фундамент должен простоять порядка 5-7 дней, чтобы полностью высохнуть и окрепнуть. После этого можно начинать разметку и выкладку стен камина. Обратите внимание, что перед тем, как сделать камин из кирпича, поверх фундамента необходимо уложить двойной слой рубероида.

Инструкция по кладке камина из кирпича

Следует строго придерживаться порядовки камина своими руками из кирпича, особенно, если вы хотите соорудить его в английском стиле. Первое, чем стоит заняться – изолировать примыкающую к камину стену листовым металлом или прочной фольгой. Все деревянные элементы пропитывают антипиренами для внутренних работ. Кроме того, на пол стелют огнеупорное покрытие, которое не боится искр и угольков.

Перед началом строительства стоит перебрать и отсортировать кирпичи, отложив в сторону экземпляры со сколами и трещинами. Такие дефектные кирпичи можно употребить для кладки основы. Каждый этап кладки можно выполнить сначала без раствора, чтобы отшлифовать и подрезать кирпичи.


Простой керамический кирпич предварительно нужно замочить, а вот шамотный – можно только вытереть влажной тряпкой от грязи. Тогда раствор будет просыхать равномернее.

Для кладки основы камина используют полнотелый кирпич площадью 1140×1270 мм, уложив из него два ряда с перевязкой. Предварительно проверяют горизонтальность фундамента, и в случае необходимости выравнивают уровень с помощью кладочного раствора, регулируя толщину шва. Раствор при этом используют цементно-песчаный с пропорциями 1:2 или 1:3. Следующие два ряда кладут согласно схеме, но для дна топки используют уже шамотный кирпич и жаропрочный раствор. Его делают из глины с песком, смешанных так, чтобы раствор не сползал с мастерка, но и не прилипал к нему.


Далее выгоняют стенки топки. Согласно схеме-порядовке выкладывают внутренние стенки из шамотного кирпича на раствор глины, а внешние – из керамического кирпича на цементно-песчаную смесь или глиняный раствор с добавлением 20 % цемента. На кирпичах в задних углах топки делают диагональные срезы для улучшения теплоотдачи.

В 12 ряду по мере завершения кладки топки укладывают стальную полосу и уголки согласно схеме. В задней части камеры кирпич кладут тычковым способом, сделав на нем срезы для получения свода.

Во время кладки с 13 по 16 ряд выводят свод камина и газовый зуб, препятствующий проникновению угарных газов в помещение. В 15 ряду отверстие дымохода сужается, чтобы образовывалась усиленная тяга. А затем, в 16 ряду, дымоход делается шире и в него встраивают заслонку для очистки сажи. Внутренние стенки дымохода делают из огнеупорных кирпичей, а внешние – из красных керамических.


Потом нужно постепенно, в точном соответствии со схемой выстроить дымоход с трубой. Все швы изнутри тщательно затирают рукой и проходят сверху влажной ветошью, чтобы устранить любые шероховатости. В противном случае, в таких местах будет скапливаться сажа.

В самом конце производят кладку дымовой трубы, сужая ее просвет до 1 кирпича. В 25 ряду ее накрывают заслонкой.

Когда кладка камина завершена, его оставляют для просушки при комнатной температуре на 2-5 суток, а затем начинают слегка протапливать. Таким способом раствор глины в топке равномерно прогревается и спекается. Благодаря этому кладка станет прочнее и долговечнее. Только после этого можно переходить к внешним отделочным работам.


teplospec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
