Армирование плит перекрытия

Железобетонное изделие подвергается нагрузкам на сжатие, растяжение, изгиб и кручение. Бетон хорошо работает на сжатие, хуже — на кручение и изгиб. Чтобы уложенная плита не разрушилась под воздействием своего веса и нагрузки от верхних этажей и кровли, её армируют напрягаемой или ненапрягаемой арматурой и проволочными сетками.

Армирование пустотных плит ПК и ПБ

Пустотные железобетонные плиты ПК и ПБ армируют двумя способами. У каждого есть достоинства и недостатки. Для армирования плиты перекрытия ПК длиной менее 4,2 м используют сетчатый каркас. Это экономически оправдано. При большей длине изделий выполняют армирование преднапряженной арматурой.

Элементы конструкции при сетчатом армировании:

• верхняя сетка, состоящая из стальной проволоки класса ВР-1 диаметром 2 или 3 мм;
• нижняя сетка, смонтированная из стержней диаметром от 8 до 12 мм, класса АIII;
• 2 вертикальные сетки по боковым сторонам, усиливающие торцы, на которые приходится нагрузка, создаваемая несущими стенами.

Достоинства способа в том, что изделие противостоит основным усилиям на прогиб и незапланированным нагрузкам на торцы.

Преднапряженное армирование пустотной плиты выполняют сеткой и отдельными стержнями АтV, напрягаемыми электротермическим способом. По краям и в середине плиты монтируют сетки, призванные обеспечить сопротивление боковым нагрузкам. Для восприятия нагрузок на продавливание предусмотрены вертикальные сетки.

Рис. 1. Армирование пустотной плиты перекрытия: чертёж

Армирование стендовых панелей ПБ

ЖБ плиты ПБ производятся безопалубочным способом с использованием большого количества чертежей и серий, поэтому схемы армирования различаются. Есть несколько общих моментов:

• независимо от длины плиты, выполняют армирование преднапрягаемыми стержнями;
• верхнюю поверхность (нерабочую) усиливают прутьями, которых может быть от 2 до 6, в зависимости от марки изделий;
• в нижней части плиты помещают канаты 12к7, 9к7 или пучки проволоки ВР-II диаметром 5 мм.

Непосредственное влияние на несущую способность оказывают характеристики нижней армирующей конструкции. У такого армирования плиты перекрытия есть недостаток: при попытке проделать отверстие в плите или разрезать её может произойти так называемый «прострел струн», когда преднапряженные стержни срываются, и изделие теряет прочность.

Рис. 2. Расположение верхней и нижней армирующей сеток

Армирование ребристой плиты

Ребристые плиты перекрытия армируют в соответствии с серией Серия ИИ-04-4 (выпуск 6). Основные моменты, которые нужно учитывать:

• данные в рабочих чертежах приводятся с учётом веса плиты;
• рабочая арматура — напрягаемая электротермическим способом, стержневая, из стали классов А1У, АIIIВ, Ат1У и АтУ;
• серия регламентирует минимальное значение предварительного напряжения рабочей арматуры для каждого класса стали;
• конструктивное армирование выполняют в виде каркасов и сварных сеток из стали классов В-I и А-II;
• конструкция и расположение закладных соответствуют ГОСТ 23279-2012;
• для подъёма плиты предусмотрены 4 монтажные петли из горячекатаной арматурной стали класса А-I.

На чертежах показана схема армирования ребристой плиты перекрытия ПГ6. 3 (б) — поперечное крайнее ребро, 3 (в) — поперечное среднее ребро.

Рис. 3 (а). Продольное ребро

Рис. 3 (б). Поперечное крайнее ребро

Рис. 3 (в). Поперечное среднее ребро

Правила и этапы армирования

При армировании пользуются чертежами, построенными с учётом таких факторов: габариты плиты, толщина перекрытия, расположение усилений, шаг сетки и другие характеристики армопояса. Монолитные и многопустотные плиты воспринимают нагрузки на сжатие и растяжение. В целом плита будет работать на излом, поэтому в конструкции предусмотрены два армопояса: верхний и нижний. Арматура принимает на себя растягивающие воздействия, а бетон выдерживает сжимающие.

Для армирования применяют только неразрывные прутья. Расчёт толщины и шага выполняют согласно требованиям действующих СНиП. Сетки используются готовые, сваренные, или их вяжут вязальной проволокой.

Если необходимо использовать не цельные стержни, а сегменты, их соединяют с перехлёстом, который должен быть не менее 40*d, где d — диаметр стержня. Толщина плиты для помещений с пролётом до 6 м составляет не менее 20 см. Стержни в армопоясе — горячекатаные, диаметром 8-12 мм, из стали класса АIII. Детальные параметры содержатся в рабочих чертежах.

Этапы армирования:

• Выполняют расчёт толщины плиты. Она должна быть не меньше максимальной длины пролёта, разделённой на 30, и не меньше 1,5 дм. Пример: если пролёт имеет длину 6 м, толщина изделия составит 200 мм.
• Собирают и устанавливают опалубку, вяжут каркас. Конструкция включает верхнее и нижнее армирование и дополнительные элементы. Пояс усиления выполняют из прутьев 8-14 мм, класса АIII или другого, предусмотренного стандартами.
• Элементы соединяют в единое целое отожжённой стальной проволокой диаметром от 1 до 1,5 мм.
• Выполняют вязку нижнего армопояса с шагом 200х200 мм (в общем случае). Продольные прутья помещают на дистанцирующие элементы на расстоянии 200 мм друг от друга, поверх них укладывают поперечные элементы.
• Для присоединения верхнего каркаса по площади армопояса распределяют дистанцирующие элементы. В местах пересечения и по периметру выполняют вязку.
• Аналогично нижнему армированию выполняют верхнее. Сетку присоединяют к дистанцирующим элементам, после чего получают каркас, готовый к заливке.

Элементы, которые называют дистанцирующими, необходимы для обеспечения достаточной толщины защитного слоя бетона. Арматура не должна выходить наружу ни с какой стороны. В общем случае защитный слой имеет толщину не менее 1 диаметра стержня. На производстве для вязки используют автоматические пистолеты и полуавтоматические клещи.

Если выполняется соединение методом электродуговой сварки, шов должен быть в виде точки, затрагивающей тело стержня по минимуму. В противном случае соединение получится слабым.

технология, материалы и советы специалистов

Активно идет развитие мастерства в самостоятельном строительстве. Сейчас весьма распространено в частных застройках армирование монолитной плиты в домашних условиях. Ведь сам процесс армирования не сложен, да и таким способом можно соорудить прочное перекрытие между этажами или помещениями за вполне доступную стоимость. Но для получения отличного результата нужно тщательно изучить последовательность и специфику всей работы.

• Для чего нужно армирование монолитных плит
• Преимущества армирования плит
• Основные правила армирования
• Схема армирования плит перекрытия
  • Этап 1. Расчет нагрузки
  • Этап 2. Установка опалубки
  • Этап 3. Сооружение каркаса
  • Этап 4. Заливка

Монолитная плита перекрытия может быть как потолком, так полом или стеной в доме. Она чаще всего представляет собой монолитную конструкцию, которую для повышения прочности армируют.

Для чего нужно армирование монолитных плит

Современное строительство невозможно уже представить без монолитных плит перекрытия. С ними рабочий процесс становится легче и завершается намного быстрее. Они долговечны, влагостойки, огнеупорны. В результате получаются достаточно теплые перекрытия, способные защитить дом от ветра и холода.

На плиту давит нагрузка сверху вниз и затем распределяется по всей поверхности равномерно. На вверх идет нагрузка на сжатие, ее может без труда перенести обычный бетон. Но на низ идет самая основная нагрузка на растяжение. Бетон с ней может не справиться, поэтому имеется необходимость в дополнительном укреплении. В таком случае армирование укрепит конструкцию и продлит срок ее службы.

Процесс армирования проходит с использованием арматуры обладающей диаметром 8 — 14 мм. Из нее вяжется каркас и устанавливается внутри бетонной плиты. По внешнему виду каркас схож с решеткой. Расстояние между прутьями может быть различной, она напрямую зависит от площади, которую перекрывает плита перекрытия.

Преимущества армирования плит

У армированной монолитной плиты имеются несколько преимуществ, за счет которых большинство строителей оставляют свой выбор за ней, а не, к примеру, за деревянной конструкцией.

• не нужно озадачиваться поисками такой тяжелой техники, как краны;
• можно построить конструкцию различной формы;
• перекрытие получается очень прочным, устойчивым к высоким температурам, к механическим воздействиям и давлениям;
• для армированной плиты служить опорой могут не только стены, но и колонны;
• можно использовать в зданиях с влажностью, доходящей до 60%. Если на внутренних стенах имеется пароизоляция, то до 75%.
• обладает хорошей звукоизоляцией.

Основные правила армирования

Перед работой по армированию нужно познакомиться с некоторыми важными правилами, которые необходимо знать:

1. Установка армирования происходит способом съемной опалубки. В нее укладывают арматурный каркас, и заливают все жидким бетоном.
2. Для заливки необходимо применять марку бетона М200.
3. Для создания каркаса нужно использовать стальную арматуру сечением от 8 до 14 мм.
4. Опалубку можно соорудить из обычной фанеры и досок. Но необходимо приобрести телескопические стойки, они выдерживают нагрузку до 2-х тонн, соорудить подобную конструкцию подручными средствами не удастся. Чтоб не покупать, ее можно приобрести в аренду в строительной фирме.
5. Толщина плиты перекрытия зависит от ширины перекрываемого пролета. Их соотношение составляет 1 к 30, толщина при этом должна быть от 150 мм. При минимальной толщине сооружается однослойное армирование плиты. Если ширина плиты равна 6 м, то толщина ее должна составлять не менее 200 мм. Если же пролет обладает еще большей шириной, то нужно сделать двухслойный каркас и дополнительно усилить его с помощью ребер жесткости.
6. На схеме армирования необходимо делать усиление на центре, местах соединения с опорами, зонах повышенной нагрузки на плиты и местах с отверстиями.

Схема армирования плит перекрытия

Существуют различные схемы армирования. Но у них всех имеется один общий принцип, который имеет следующий вид:

1. Арматура в верхней части плиты.
2. Арматура в нижней части плиты.
3. Армирование, которое перераспределяет нагрузку.
4. Подставки для катанки.

Схемы вполне могут и отличаться. Если имеются трудности в самостоятельном расчете нагрузки на плиту и составление схемы, то можно воспользоваться помощью профессионалов.

Этапы процесса работы по армированию плит перекрытия:

Этап 1.

Расчет нагрузки

Изначально нужно произвести статистический расчет нагрузки на будущую конструкцию. Ее можно разделить на:

• действующую. К ней относится вес самой плиты, стен, отделочных материалов, потолка;
• временную. Это может быть мебель, люди, оборудование.

В дальнейшем, исходя из полученных результатов, выбрать толщину плиты и бетона, необходимое армирование и саму схему армирования.

Этап 2. Установка опалубки

Ее устанавливать обязательно нужно на всю длину плиты. Для этого на телескопические стойки необходимо установить продольные балки и поднять их на необходимую высоту. Затем на них смонтировать поперечные бруски и к ним закрепить фанеру. Полученную конструкцию выровнять при помощи уровня или нивелира. По желанию опалубку можно взять в аренду у строительных фирм, которые предоставляют данную услугу.

Этап 3. Сооружение каркаса

Его сооружать необходимо согласно готовой схеме. В основном размер ячеек составляет 150×150 мм или 200×200 мм. Нужно постараться сделать продольные участки каркаса целыми. Если все же не хватает длины, то арматуру нужно укладывать внахлест друг на друга, на минимальное расстояние равное 40 диаметрам. К примеру, если у используемой арматуры диаметр составляет 10 мм, то нахлест рекомендуется делать не менее 400 мм.

Места соединения арматуры должны находиться только в шахматном порядке. Все должно быть прочно закреплено. Арматуру приваривать между собой нельзя, а необходимо связывать только вязальной проволокой. В таком случае конструкция получится подвижной.

Установку дополнительных арматур в местах усиления нужно расположить между слоями каркаса. Дополнительное армирование сооружается при помощи отдельных прутьев, длина которых составляет от 400 до 1500 мм. Готовый каркас должен находиться весь в бетоне, пустое расстояние от опалубки до каркаса должно быть от 20 мм.

Этап 4. Заливка

Заливка бетона должна выполняться однократно, желательно использовать бетононасос. Залитую смесь нужно хорошо уплотнить, для этого необходимо использовать глубинные вибраторы. Затем в последующие несколько дней нужно периодически немного увлажнять плиту разбрызгиванием воды, для исключения появления микротрещин в ней. Изделие будет готова к эксплуатации через месяц, когда бетон полностью высохнет.

Благодаря армированию в завершение можно получить очень прочную и качественную конструкцию, которая с легкостью перенесет различные механические на нее воздействия.

Плита

по классу по сравнению с каркасным полом | Главная Руководства

Автор: Марк Моррис

Два наиболее распространенных типа фундамента для жилых домов — это плита на уровне земли и приподнятая рама или фундаменты для ползания. Между ними много различий, и мнения по поводу того, что лучше, расходятся. Как и в большинстве строительных вопросов, это зависит частично от проекта, а частично от личных предпочтений. Поскольку этот вопрос лежит в основе строительства вашего дома, лучше всего изучить себя, прежде чем делать выбор.

Плитный фундамент

1. Существует два основных типа плитных фундаментов: монолитный и столбчатый. Монолитные фундаменты залиты как единая форма, с внешним краем, равным ширине стены, глубиной от 10 до 12 дюймов, а глубина центра плиты обычно составляет от 4 до 6 дюймов. Фундамент стволовой стены заливается из нескольких частей. Сначала заливается внешний край, немного глубже линии промерзания, чтобы предотвратить вздутие. После затвердевания стены поверх нее заливается плита для завершения фундамента.

Фундаменты с приподнятой рамой

1. Фундаменты с приподнятой рамой строятся с залитыми фундаментами вокруг фундамента. Фундаменты примут одну из трех форм. Сплошной фундамент заливается аналогично стволовой стене, при этом фундамент окружает внешний край дома. Точечные фундаменты заливают по углам и через равные промежутки по внешнему краю. Фундаменты из балок залиты вокруг фундаментов, а разделительные фундаменты разбивают площадь на секции. Фундамент возводится в столбах из верхней части залитой стены из блоков. Внешний край рамы пола называется краевой балкой и сделан из тяжелых пиломатериалов. Краевой лаг соединяется с деревянными лагами, проходящими между ними.

Механические

1. Водопроводные и механические системы часто проходят через фундамент. При плитном фундаменте это может быть проблематично. Подвижная земля часто поднимает части плитного фундамента, вызывая трещины и повреждая водопроводные и вентиляционные каналы. Одним из преимуществ плиты является то, что трубы не требуют дополнительной изоляции. При поднятом фундаменте упрощается монтаж сантехники и воздуховодов. Ремонт и регулировка намного менее сложны, так как все механические элементы открыты. Это также экономит время во время процесса проверки, так как другая работа может быть продолжена, если проверка задерживается. С плитами ремонт требуется реже, но при необходимости может быть очень дорогостоящим и трудоемким.

Смещение

1. Смещение почвы, корней деревьев и эрозия почвы под фундаментом дома могут вызвать смещение фундамента, что повлияет на двери и окна и приведет к смещению элементов рамы. Для фундаментов с приподнятой рамой можно выполнить регулировку с помощью домкратов, чтобы выровнять фундамент. Плитные фундаменты гораздо сложнее выровнять. Во многих случаях все, что можно сделать, это привязать фундамент к опоре, чтобы предотвратить дальнейшее проскальзывание.

Биография писателя

Марк Моррис начал профессионально писать в 1995 году. Он опубликовал роман и поставил пьесы на студии SEEDS. Моррис специализируется на многих темах и имеет 15-летний профессиональный столярный опыт. Он преподает голос, актерское мастерство и кино. Он также преподает сценическое мастерство и читает лекции по драматургии в Христианском университете Оклахомы.

Плита перекрытия — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 18 января 2021

См. полная история

Термин «плита перекрытия » обычно относится к перекрытию, сформированному из бетона (и, как правило, стальной арматуры), которое может являться частью конструкции здания. Он может образовывать пол подвала, на уровне земли или на верхних уровнях. Обычно он армируется либо арматурой, либо стальной фиброй, и может быть изготовлен на месте или изготовлен заранее. Пол, сделанный из дерева или другого материала, не относится к категории 9.0053 плита перекрытия

.

Бетонные плиты, образующие цокольный этаж здания, могут опираться либо на балки (называемые подвесными плитами), либо опираться непосредственно на основание (например, с помощью жесткого сердечника), называемые «опорными плитами».

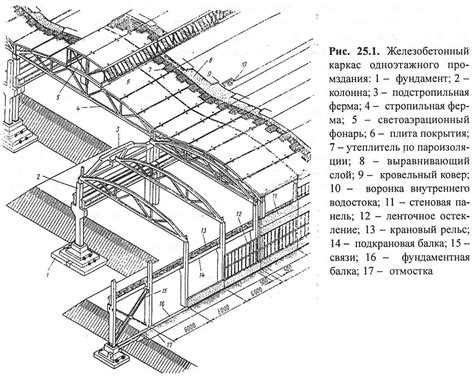

Когда бетонная плита является частью конструкции крыши здания, ее обычно называют «кровельной плитой».

Термин « плита перекрытия » относится к готовому результату, но способов его достижения множество, а это означает, что существуют различные типы конструкций плит перекрытия. Важным моментом является то, что его можно назвать «

плита перекрытия ‘, независимо от ее формы и включения в нее других материалов.

Плита перекрытия может быть:

• Горизонтальная плоская бетонная конструкция (обычно минимальной толщины 100 мм), поддерживаемая с двух или более сторон бетонными или стальными балками. Нижняя сторона уложенного бетона (если это верхний этаж) будет видна, если смотреть с нижнего этажа, и на ней могут быть следы опалубки (или опалубки), которая использовалась для обеспечения временной поддержки.
• Горизонтальная плоская бетонная плита, поддерживаемая профилированными стальными ребристыми листами (настилом). Сталь обеспечивает армирование, а также временную и постоянную поддержку бетона. При взгляде снизу виден стальной потолок (или софит), в котором могут быть углубления для ангаров, поддерживающих воздуховоды и другие коммуникации. Такие плиты часто называют «композитными», поскольку результирующая структурная эффективность плиты перекрытия
  выше, чем суммарная эффективность стали и бетона.
• Вафельная плита образуется при заливке бетоном ряда пластиковых форм, в результате чего на нижней стороне плиты образуется форма в виде ящика для яиц (наподобие вафли). Хотя такие конструкции обычно могут иметь толщину 500 мм и более, полые области делают конструкцию более легкой, экономичной и более структурно эффективной.
• Горизонтальная плоская бетонная верхняя часть, которая была залита на месте поверх балки и блочного основания или конструкции с полыми ребрами, которая включает арматуру.
• Сборная бетонная плита, поддерживаемая стальным каркасом (особенно в высотном здании).

Для получения дополнительной информации о различных типах плит перекрытия прочитайте статью о бетонных плитах в зданиях.

• Фундаменты зданий.
• Монолитный бетон.
• Ячеистый ростверк.
• Бетон.
• Бетонные плиты в зданиях.
• Палуба.
• Полы в жилых помещениях: Часть 1: Строительство, изоляция и гидроизоляция.
