Деревянные каркасные дома чертежи

Возведение жилых построек с деревянным каркасом обладает своей давней историей — в частности, имеет широкое распространение строительство таких домов в странах Юго-Восточной Азии, странах Северной Америки и Скандинавии. Последнее время они становятся популярными в странах СНГ. Это связывают с возникновением современных утеплителей и различных стеновых облицовочных материалов.

Разнообразие технологий возведения каркасных жилищ, которые представлены на рынке, достаточно велико. Это связано с тем, что подобной технологии характерны различного рода инженерные решения и она легко адаптируется для любых нужд.

Строительство деревянных каркасных домов своими руками

Каркасные жилища несомненно считаются самыми надежными, экономичными, теплыми и энергоэффективными из всех известных в наше время.

Данная технология требует от застройщиков тщательного изучения, но, увы, не все относятся к ней с должным уровнем ответственности к соблюдению требований к возведению каркасных строений. Она часто нарушается, из-за уклона в пользу удобств строителей, а иногда попросту из-за того, что они недостаточно изучили ее.

Строительство каркасного дома самостоятельно является простой и совсем недорогой задачей. Здесь не требуется иметь особые знания или умения, не нужно набирать бригаду строителей. Достаточным будет иметь качественный детальный проект, 1-2 помощников и навыки использования обычных инструментов на общем уровне.

Монтаж

Строительный процесс происходит достаточно просто. На площадку привозят предварительно заготовленные элементы будущего жилища. Благодаря легкости конструкции подобный способ не нуждается в использовании дорогой техники.

Если основание для каркасного дома готово работы выполняются в следующем порядке:

  • Монтаж и закрепление нижней обвязки. Брус закрепляется при помощи анкеров непосредственно к фундаменту;
  • Установка пола, заранее осуществляется гидроизоляция, далее укладываются половые СИП – панели толщиной до 20 см на ленту основания, при соблюдении технологии, что пролет не может быть больше 5-6 м;
  • Выставляется угол, после чего устанавливаются и закрепляются стеновые панели;
  • Устанавливаются несущие стены;
  • Кладется перекрытие;
  • Устанавливается система кровли и проводятся требуемые работы по отделке.

Строительство каркасных жилищ связано с использованием каркасных конструкций из дерева и металла. Металлический каркас стоит гораздо дороже, что сказывается на его популярности. Деревянный каркас преимущественно делают из древесины дуба.

Естественно, что утеплитель логично монтировать в щели между стен. Если не раскрепить дом раскосами внешние нагрузки будут способствовать возникновению перекосов и дальнейшему разрушению. Каркас с внешней стороны обшивается при помощи досок. Следует помнить, что древесина за год набухает либо рассыхается из-за влияния природных факторов.

Современные технологии

Модернизированные технологии возведения каркасников превосходят кирпичные и бетонные дома в таких показателях как: надежность, прочность и долговечность.

  • Быстровозводимость и довольно невысокая цена строительного процесса.
  • Небольшая вероятность повреждений жилища от конструктивных ошибок или грунтовых особенностей. Большой вес стен из камня способствует их разрушительному влиянию.
  • Всесезонность отделочных работ.
  • Относительная легкость конструкций.
  • Пожароустойчивость.
    Применяя новые невоспламеняемые материалы, каркасные строения обладают более высоким уровнем пожарной безопасности, чем бетонные или каменные.
  • «Дышащее помещение». При надлежащем планировании подобного здания, использовав современные паропроницаемые материалы внешней обшивки и качественного утеплителя, является допустимым создание паропроницаемых стен.

Узлы деревянного каркасного дома

Существуют узлы систем перекрытия, крыши и стен. Они подразделяются на подузлы.

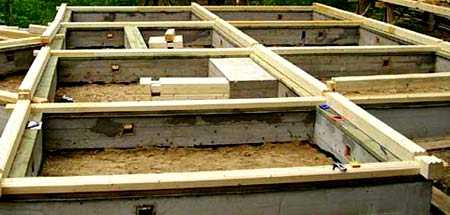

Узел нижней обвязки является местом крепежа брусьев обвязки к основанию. Стыки делаются посредством применения болтов, хомутов либо иных средств.

Еще одним конструктивным узлом нижней обвязки считается стык брусьев друг с другом в углу.

В процессе создания каркасного жилища вначале ставятся угловые вертикальные опоры, за ними – промежуточные. Тут выделяются такие узлы: места стыковки вертикальных стоек в углах верхней и нижней обвязок и стыковка стоек с обвязочными балками.

Бруски верхней обвязки закрепляются подобно брускам нижней.

Стропильная система включает:

  • Узел опирания стропил на коньковый прогон;
  • Узел опирания стропил на мауэрлат;
  • Стыковка стропил с ригелем и остальными распорками;
  • Стыковка стропил с брусками контробрешетки;
  • Стыковка обрешетки и контробрешетки.

Фундамент для каркасного дома

Основание у каркасного строения может быть любым.

Главное, чтобы сама конструкция возводилась в согласии с той грунтовой почвой, где находится жилище и имела необходимую прочность.

Если используется ленточное основание, то следует помнить про то, что центральные перегородки «стоят» на ленте фундамента, а не находятся в «висячем состоянии».

Аналогично и со столбчатым основанием. Проектировка дома должна происходить так, чтобы стыковка перегородки и стены находилась на опоре, но не вдоль промежутков.

Устройство каркаса каркасного дома

Каркас жилища делается из любого материала: металл, облегченное дерево, массивное дерево и др.

В момент выбора материала и конструкции каркаса, следует руководствоваться прочностью последней, ее сроками эксплуатации, количеством холодных мостиков, и тем обстоятельством, насколько реально самостоятельное строительство.

Соединение основания каркаса с фундаментом должно обладать необходимой прочностью. Древесина для производства каркаса должна быть сухой и достаточно качественной. Также не стоит экономить на обработке. Все элементы каркаса до установки требуется построгать. Затем все составляющие из дерева нужно пропитать специальными составами, которые препятствуют процессу гниения и повышают огнеупорность. Стоит помнить, что сухая древесина при использовании меняет свою геометрию.

Если проект выполнен удачно и качественно осуществлены строительные работы, то такой каркас будет достаточно прочным и долговечным.

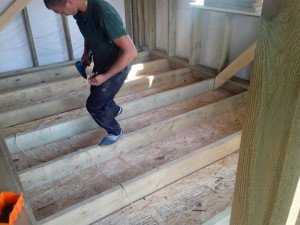

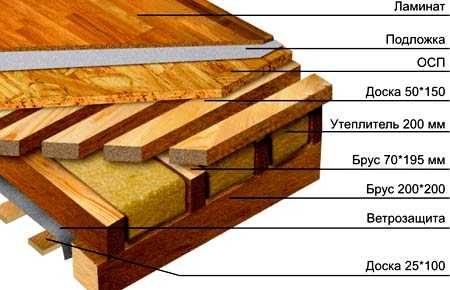

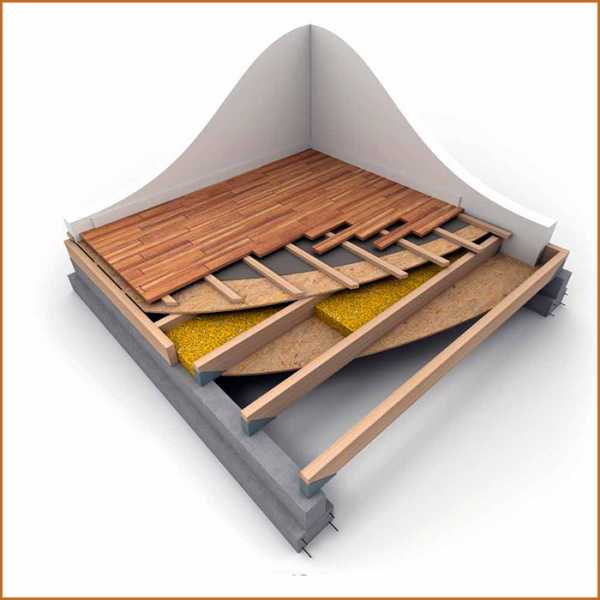

Устройство лаг и пола

Наиболее популярным вариантом монтажа пола считается устройство пола по лагам. Хоть сам процесс и кажется запутанным, но вполне по силам для любителя. Чтобы правильно уложить его нужно тщательно разобраться во всех нюансах.

Между столбами и лагами необходимо уложить прослойку гидроизоляции. В толщину лаг достигает от 4 до 6 см. Дистанция от грунта до пола должна быть больше чем 15-20 см, а нижняя сторона досок необходимо обработать при помощи антисептика. Лаги прикрепляют к балкам. Оптимально крепить их к боковым сторонам балок. Тогда отпадает необходимость в применении подкладок.

Устройство деревянного пола по лагам считается наиболее популярным и долговечным. Такой пол запросто отремонтировать. Нужно тщательным образом контролировать и осуществлять проверку правильности монтажа лаг, в таком случае конструкция будет прочной и долговечной.

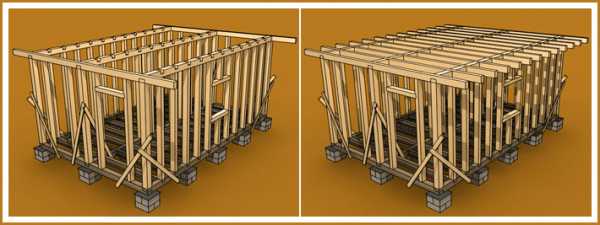

Монтаж стоек каркаса дома

В процессе строительства каркасного жилья сначала устанавливают угловые вертикальные стойки, после – промежуточные. Чтобы закрепить вертикальные стойки в углах делаются отверстия. Крепеж промежуточных стоек делается таким же манером.

Вертикальные опоры укрепляются при помощи специальных скоб. Сделать их достаточно несложно. Арматуру 0,5 м в длину заостряют с обоих концов и гнется буквой «П». Затем вбивают в вертикальные и горизонтальные балки. Они в значительной мере укрепляют каркас. Сделать их представляется возможным в кузнице, но не будет недостатком и их отсутствие.

При установке вертикальных брусьев нужно тщательно проверять диагональ будущей стены. В этих целях вполне хватит уровня и бечевки.

Крепление бруса верхней обвязки

На углах бруски верхней обвязки соединяются посредством вырубки. Они закрепляются аналогично, как и бруски нижней. Они соединяются в углах и с опорами здания.

  • Крепеж уголками: здесь отсутствуют какие-либо характерные особенности. Монтируются деревянными саморезами.
  • Крепеж способом вырубки: предварительно перед тем, как насадить бруски на вертикальные опоры, в них проделываются пазы для каждой стойки. Необходимо, чтобы они располагались четко по вертикали в отношении пазов нижней обвязки. Лишь тогда вертикальные опоры будут по-настоящему вертикальными.

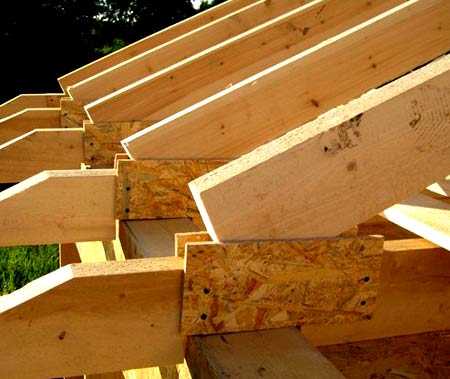

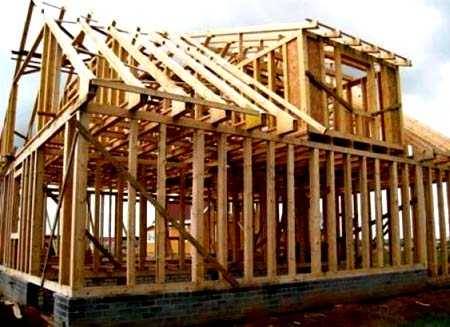

Устройство крыши каркасного дома

  • Создание системы стропил;
  • Установка утеплителя;
  • Обустройство обрешетки и контробрешетки;
  • Крепеж материала для крыши и конечных составляющих конструкции.

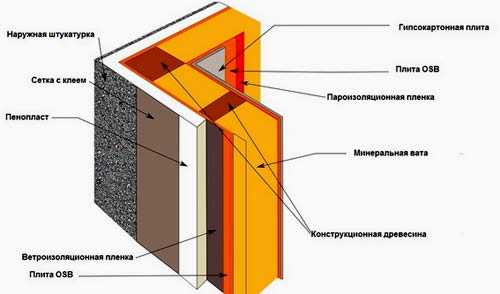

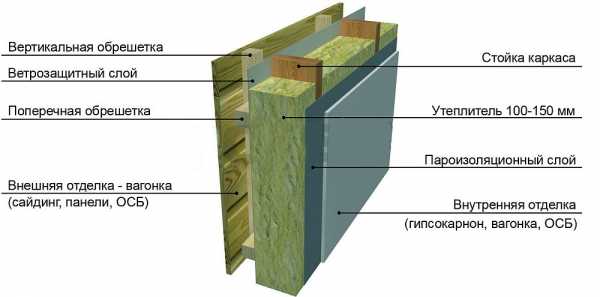

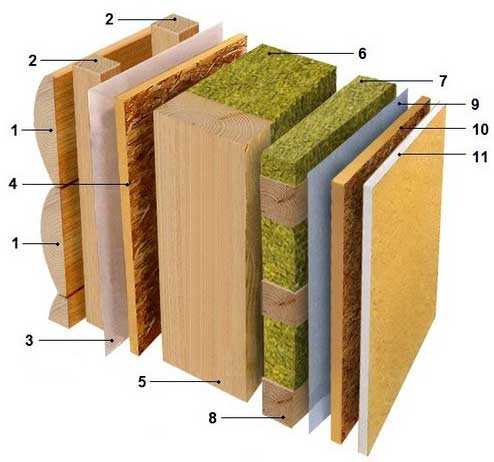

Утепление стен каркасного дома

Надлежащим образом сделанная изоляция сохранит жилище от потери тепла в холодный период и поспособствует созданию комфорта и уюта внутри помещения.

В последнее время большую популярность приобрел минеральный утеплитель. Базальтовую вату выпускают в форме волокнистой субстанции как плотную плиту. Не менее популярны утеплители, состоящие из стеклянных волокон. Последние крайне просты и удобны для установки. Благодаря воздушным прослойкам стекловолокно эффективно изолирует звук и тепло.

Сама технология утепления каркасного жилища одинакова для всех материалов. В процессе выбора утеплителя важно отталкиваться от его стоимости. В то же время не рекомендуется экономить на утеплении экологически чистого жилья. Завышенная стоимость на утеплитель неоднократно окупится сэкономленной теплоэнергией.

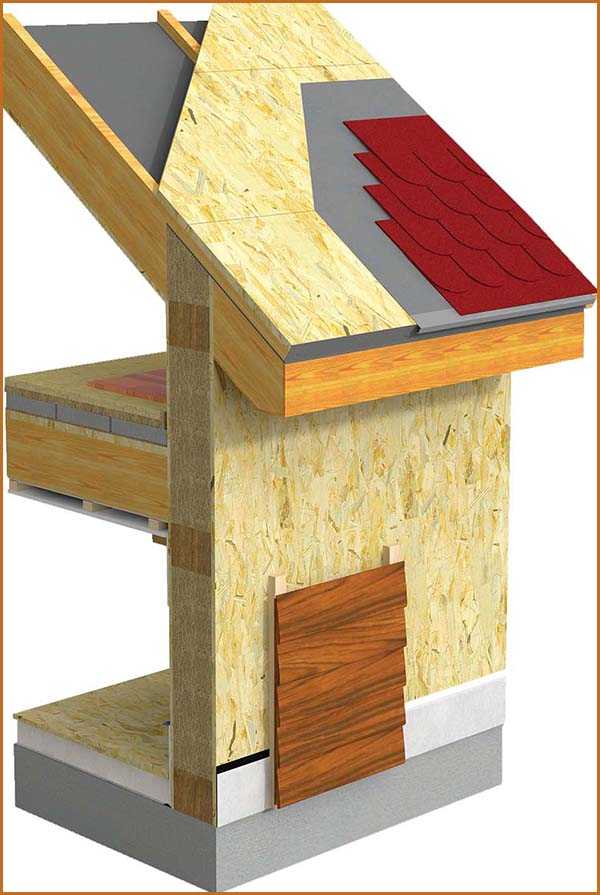

Наружная обшивка стен каркасного дома из OSB

Технология производства OSB намного совершенней, чем при изготовлении ДСП. В связи с этим плиты OSB обладают большей сопротивляемостью влаге и механическому воздействию. Для обшивки каркасного здания ОСБ считается наиболее перспективным материалом. Главный недостаток — высокая стоимость плиты.

Нижняя обвязка целиком перекрывается листом ОСБ.

Плиты ОСБ закрепляют если:

  • На промежуточном участке – шаг 30 см.
  • На стыках плит — шаг 15 см.
  • По внешнему краю — шаг 10 см.
  • От края плиты до крепления дистанция — 0,8-1 см.
  • Среди плит зазор — 0,5 см.
  • Саморез или гвоздь заходит в опору на 4-5 см.

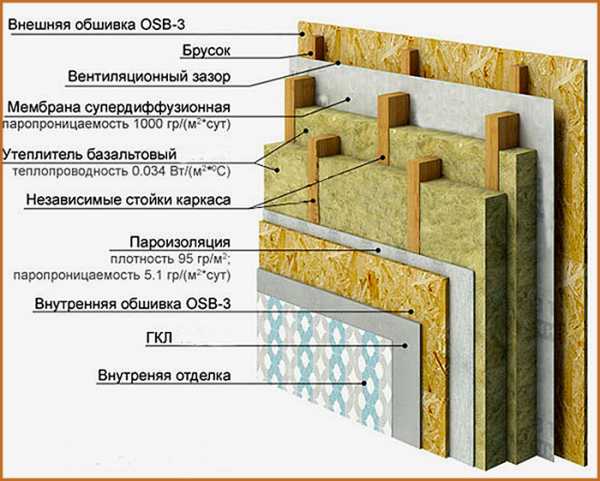

Ветрозащита и гидроизоляция стен каркасного дома

Ветрозащита и гидроизоляция осуществляются супердиффузионной мембраной. Зачастую советуют кроме мембраны применять гидроизоляционную пленку и полиэтилен. Но эти материалы обладают слабой паропроницаемостью. В связи с этим пленка не гарантирует необходимого вывода влажности из утеплителя, что может привести к разного рода негативным последствиям.

Мембрану прибивают к каркасным опорам, плотно по отношению к утеплителю. После обрешетка благодаря ей делается зазор. Затем зашивка.

Подобная схема используется:

  • в процессе оштукатуривания по зашивке;
  • если зашивка доской превращается в чистовую отделку;
  • при облицевании сайдингом сверху ОСБ, СМЛ, ЦСП, доски.

Черновую зашивку прибивают к каркасным опорам. Поверх — мембрана, плотно, без зазоров. После, по обрешетке закрепляют сайдинг.

Пароизоляция внутренних стен каркасного дома

Технология монтажа пенофола крайне проста. Для нее необходим строительный сшиватель. Пароизоляцию монтируют горизонтально, чтобы сэкономить время и средства. Выполняется нахлест примерно в 5 см.

Пенофол крепят фольгой наружу, чтобы отражалось теплоизлучение помещения. Более того, такое положение уменьшает риск возникновения конденсата. Когда пенофол тщательно закреплен всю конструкцию стен обшивают досками.

Утепление стен и остальных составляющих жилища самостоятельно является достаточно несложны и относительно дешевым процессом, при правильном подборе теплоизоляции и изучения технологии осуществления строительного процесса.

Внутренняя зашивка стен каркасного дома

Чтобы осуществить внутреннюю зашивку стен здания применяется гипсокартон или ОСБ. В связи с неровностями каркасных опор гипсокартон примет их форму. В результате для гипсокартона придется делать большее количество слоев выравнивания. Плиты же ОСБ значительно жестче и их придется меньше выравнивать.

Зачастую внутренняя зашивка выполняется при помощи панели МДФ. Когда эти панели не являются заламинированными, то их следует применить осторожно, поскольку они не переносят влажность. Не советуют их использовать на кухне, в ванной, в санузле.

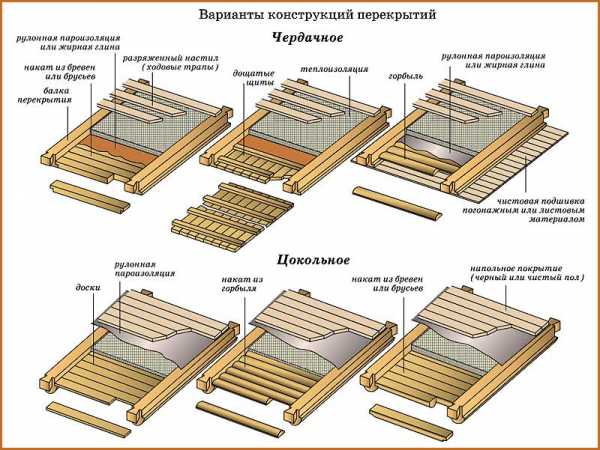

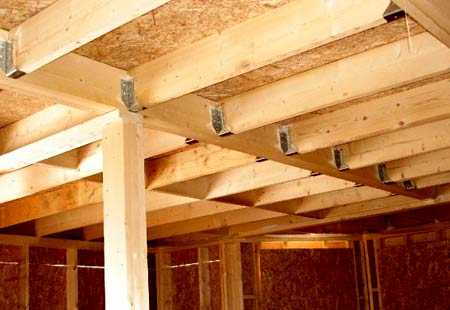

Устройство потолка

Потолок является одной из самых значимых конструкций в постройке. К нему следует подойти крайне внимательно. Обыкновенно, тепло идет вверх и если потолок обустроен без внедрения во все тонкости, то потеря тепла будет довольно большой и это может отразиться на средствах по его ремонту.

Чтобы обустроить чердачное перекрытие понадобятся:

  • доска обрезная в толщину до 3 см;
  • гидро- пароизоляция;
  • строительная пена;
  • утеплитель;
  • гвозди;
  • ДВП или гипсокартон;
  • пегамин или рубероид;
  • горбыль.

Общие ошибки при строительстве

Самые встречаемые ошибки, которые возникают в процессе строительства:

  • Плохое усиление каркаса;
  • Применение дерева плохого качества;
  • Недостаточная паро- и гидроизоляция;
  • Неправильный шаг при установке вертикальных опор;
  • Слабый крепеж вертикальных опор.

Ошибки ухода за деревом

При строительстве каркасного жилища самостоятельно нельзя допускать ошибок.

Зачастую для возведения строения используется плохо высушенная древесина. Это является грубым недочетом. При высыхании дерева, меняется его форма. В итоге здание может покоситься, гвозди или саморезы могут быть выкорчеваны. Разрушению подвергнется и дом, и утеплитель, и отделка.

За древесиной требуется тщательно ухаживать, чтобы избежать возникновения дефектов и раннего повреждения, которое вызвано механическим воздействием, а также влиянием природных факторов.

Рекомендации строителей

  • Начав строительные работы, стоит определить его назначение. Будет ли это временным жильём, либо помещением, где будет постоянное проживание.
  • Все каркасные постройки разумно использовать для малоэтажного строительства. Строить собственными руками каркасное здание больше 2 этажей не рекомендуют.
  • Для создания деревянного каркаса, целесообразнее применять дерево дуба.
  • Применять крепление из металла не рекомендуется, поскольку дерево сильно гниёт, при взаимодействии с металлом, естественно, в месте стыка ослабевает соединение и здание может расшататься.
  • Предварительно перед возведением стен нужно отыскать выравненную и сухую поверхность для монтажа, чтобы не было перекоса стен.
  • Все несущие конструкции, стены и пол необходимо возводить из одного материала, в противном случае возникает риск перекоса здания.

Сейчас крайне популярна каркасная технология домостроения. Это вполне естественно, поскольку конструкция каркасного дома обладает небольшим весом, а, отсюда следует, не требует усиленного основания.

В процессе каркасных строительных работ применяют облегчённое столбчатое основание, что дает возможность понизить общую стоимость возводимого строения и сделает здание каркасного типа значительно доступнее для широкого круга пользователей. Обыкновенные технологии каркасного домостроительства и облегченные элементы конструкции сооружения не требуют использования специализированной техники, что также уменьшает общую стоимость строительного процесса.

Деревянные каркасные дома чертежи

Оценка: 4.7 3 голосов

Читайте также:


okarkase.ru

Каркасные деревянные дома — технологии строительства из дерева, утепление опилками + Фото, видео

Утепление каркасного дома опилками – это один из многих методов теплоизоляции щитовых деревянных домов. Учитывая относительно невысокую общую цену таких строений и то, что опилки считаются условно-бесплатным материалом, выгода получается двойная.

Принципы и технологии каркасного строительства

Прежде чем говорить о теплоизоляции подобного деревянного строения необходимо понять, как они строятся, какие материалы и технологии используются для их возведения.

По одной технологии каркас щитовой постройки изготавливается из дерева. Это может быть брус из цельного бревна или клееный. Может использоваться и металлический профиль. После этого каркасная конструкция обшивается с двух сторон досками, многослойной фанерой или OSB плитами. Но между ними обязательно прокладывается утеплитель. Внешняя сторона может дальше отделываться вагонкой, блок-хаусом, виниловым или металлическим сайдингом. С внутренней стороны помещения в каркасном доме, как правило, отделываются гипсокартоном, как видно на фото.

Каркасные дома также могут возводиться по канадской технологии. Тогда вместо штучных материалов и прокладки утеплителя применяются сэндвич-панели заводского изготовления. Их необходимо только установить между стойками каркаса щитового дома. Они могут иметь специальные замковые соединения типа шип-паз. Такие каркасные дома отличаются быстротой сборки, что снижает трудозатраты и сроки строительства.

Преимущества и недостатки каркасного строительства

Выбирая способ возведения деревянного дома, многие вначале интересуются отзывами и положительными характеристиками каждой технологии. Аргументов в пользу канадской технологии достаточно:

  1. Самый экономичный способ. И не только для возведения стен и крыш; из-за легкости конструкции для такого деревянного дома не требуется устройство сложного и дорогостоящего фундамента.
  2. Быстрый монтаж, нужно всего несколько месяцев.
  3. При правильной теплоизоляции такая постройка будет иметь высокий коэффициент теплосбережения, что, несомненно, отразится существенной экономией на отоплении в зимнее время.
  4. Высокая устойчивость каркаса и минимальная усадка позволяют начинать внутреннюю отделку практически сразу после завершения строительства здания.

К числу недостатков можно отнести то, что такие дома сделать своими руками весьма сложно. Правильно собрать «скелет» конструкции смогут только квалифицированные мастера со специальным оборудованием.

Также каркасные постройки из дерева, как правило, бывают не более двух этажей. Жилая площадь получается небольшой, но для обычной семьи ее вполне достаточно. А за счет устройства в чердачном помещении теплой мансарды ее можно изрядно увеличить.

Кроме того, все деревянные элементы необходимо обрабатывать антисептиками, что сделать своими руками проблематично. А все детали дома, изготовленные в заводских условиях, проходят качественную обработку препаратами против гниения – для этого их погружают в специальные большие емкости.

Варианты сборки каркасного дома

Возводятся каркасные дома непосредственно на участке из специально подобранных штучных материалов на уже готовом фундаменте как видно на фото. Технологии позволяют сделать довольно прочную конструкцию, не подверженную деформации, с высокой прочностью и долгим сроком службы.

Строительство своими силами

Этот способ сборки деревянных каркасных домов подразумевает монтаж отдельных элементов на «скелет» строения с последующей обработкой и отделкой. То есть, используя такую технологию, вам придется отдельно приобретать материал, утеплять дом и производить все сопутствующие работы.

Вначале выставляются вертикальные стойки, которые связываются по низу и верху периметра обвязками из деревянного бруса. Расстояние между ними выдерживается в пределах 60–70 см. Отдельно устанавливаются стойки для дверных и оконных проемов. После этого внутри здания настилается черновой пол по балкам, уложенным на фундамент. По верхней обвязке укладывается потолочное перекрытие. В зависимости от проекта делается аналогично каркас второго этажа или устраивается стропильная система крыши.

Стены обшиваются с двух сторон деревянным материалом, между которым необходимо уложить теплоизоляционный материал. Это может быть минеральная базальтовая вата, пенополистирол (пенопласт), керамзит или опилки.

Каркасно-щитовые дома

Эта технология возведения невозможна без производственных процессов. Щиты изготавливаются по типовому проекту, что во многом уменьшает их стоимость. Существует возможность заказать панели по индивидуальному проекту, что обойдется несомненно дороже. Подобные панели уже содержат утеплитель и, возможно, внешний отделочный слой (могут быть и без него). Щиты доставляются к месту, где при помощи подъемного оборудования собирается весь дом на каркасе из дерева, почти как детский конструктор.

Благодаря небольшим срокам возведения этот вариант сборки каркасных конструкций пользуется сегодня большой популярностью, несмотря на большую, чем при строительстве своими силами, стоимость всего проекта.

Изготовленные в заводских условиях стеновые панели и все прочие элементы дома отвечают всем требованиям стандартов качества и экологии.

В принципе оба варианта возведения каркасного дома из дерева стоят примерно одинаково. В первом варианте немного дешевле обойдутся сами материалы, но впоследствии придется потратить сэкономленные средства на внутреннюю и внешнюю отделку. Во втором случае на эти работы придется потратить меньше.

Эффективность утепления каркасных домов

Первое, о чем необходимо сказать – расположение утеплителя. Оно зависит от физических особенностей распределения теплого воздуха внутри стен дома. Если стены совсем не утеплены, то теплый воздух, проходя через конструкцию стены, будет постепенно охлаждаться, что в конечном итоге приведет к ее промерзанию.

При расположении утеплителя с внешней стороны деревянного дома точка промерзания сдвинется к наружной части стены, а под минусовой температурой в итоге окажется только ее треть. Если утеплитель в постройке из дерева расположен в каркасном блоке, то в этом случае теплоизоляция позволит сократить потери тепла до 80–90%.

Вывод очевиден – утеплять каркасные или щитовые дома необходимо путем заполнения утеплителем внутренней полости стен, что ясно видно на фото. Также можно проложить теплоизоляцию и внутри помещения, это позволит дополнительно усилить тепловые характеристики деревянного строения и продлить срок службы стенового материала.

Утепление различными материалами

Утеплять каркасные дома можно прямо в процессе строительства. После того как смонтирована внешняя обшивка, нужно будет проложить материал во внутренних полостях. Технология работ подбирается согласно выбранному теплоизолирующему материалу.

Базальтовая вата

Основной проблемой при работе с этим материалом будет его защита от влаги. Для этого с обеих сторон базальтового полотна укладывают гидро- и пароизоляционные пленки. Соединяют отдельные полосы внахлест, скрепляя их между собой строительным скотчем, как видно на фото.

При возведении щитовых деревянных домов по каркасной технологии вертикальные стойки устанавливают с шагом в 60 см. Это соответствует размерам минераловатных плит. В этом случае поместить внутрь плиты можно будет не разрезая их. В регионах с более суровыми зимами базальтовый утеплитель укладывают в три слоя. При этом все стыки между плитами должны перекрываться целым материалом последующего слоя, чтобы исключить образование мостиков холода. Далее производится внутренняя обшивка стен.

Для того, чтобы сделать фасад вентилируемым, на стены набивается обрешетка из деревянных брусков или металлического профиля. После этого монтируется гидро- и пароизоляция, укладываются плиты базальтовой ваты и покрываются снова пароизоляционной пленкой. Крепление к фасаду каркасно-щитовых построек плит утеплителя и пленки осуществляется специальными элементами с широкой шляпкой.

Пенополиуретан

С этим материалом могут работать только специалисты, поскольку технология утепления пенополиуретаном щитовых домов подразумевает использование специализированного оборудования. Несмотря на это, утепление деревянного дома пенополиуретаном достаточно привлекательно:

  • полностью закрываются все зазоры и щели,
  • дополнительная прочность из-за заполнения ячеек каркаса дома материалом,
  • максимальная защита от холода.

Опилки

На этапах строительства щитовых каркасных домов иногда может быть использован этот «дедовский» способ теплоизоляции стен. Утепление производится не чистыми опилками, а их смесью с известью, цементом и антисептиком. Чаще этим изолятором засыпается подпольное пространство. Но иногда их используют и при утеплении стен. В этом случае их укладывают небольшими слоями с тщательной утрамбовкой каждого.

Утепление деревянных домов опилками имеет некоторые положительные стороны, главной из которых является стоимость работ. Но недостатки существенны:

  • пожароопасность,
  • трудоемкость,
  • низкая теплосохранность.

При строительстве каркасно-щитовых домов лучше использовать современные технологии утепления, которые уже зарекомендовали себя с самой лучшей стороны. При правильном проведении всех работ можно не только быть уверенным в комфортной температуре внутри дома, но и не беспокоиться за долговечность используемых материалов.

remoskop.ru

устройство стен, крыши и фундамента

Прежде чем начать строительство своего дома, следует определиться с технологией его возведения. Выбор её зависит в первую очередь от затрат денег и времени на будущую новостройку. Каркасный дом – это малоэтажное быстровозводимое жильё, построенное на основе конструкции из дерева или металла.

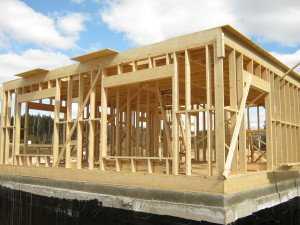

Смонтированный деревянный каркас коттеджа

С каждым годом набирает популярность благодаря тому, что оно в меньшей мере подвержено внешним воздействиям, тёплое, лёгкое, имеет современный привлекательный вид.

Вернуться к оглавлению

Содержание материала

Достоинства

Деревянное каркасное жильё по качественным характеристикам не уступает кирпичным домам, бетонным домам, а по некоторым параметрам их превосходит:

  1. Быстровозводимость. Достигается благодаря не только небольшому весу всех деталей будущей постройки, но их конструктивным особенностям. Отсутствие так называемых мокрых операций позволяет производить отделку в любое время года.

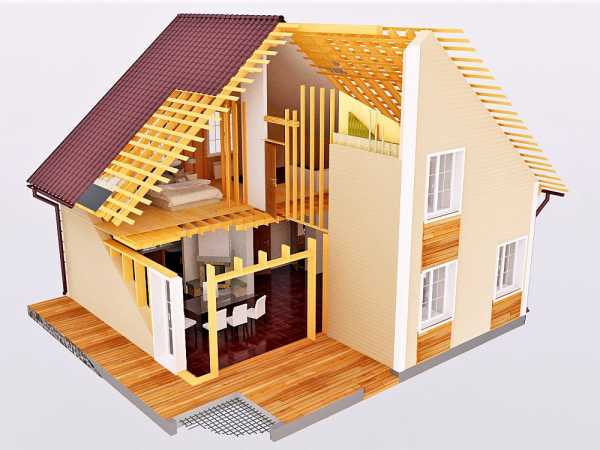

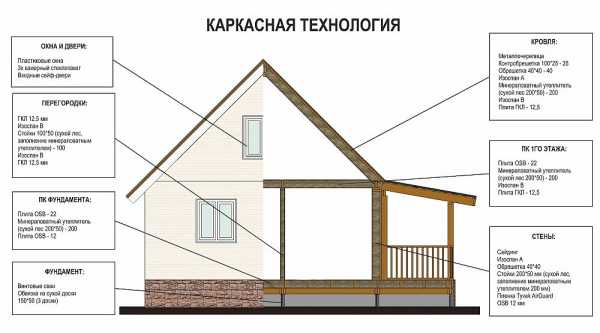

    Вариант конструкции двухэтажного каркасного дома

  2. Лёгкий вес дома с использованием жёстких материалов существенно уменьшает вероятность возникновения повреждений от ошибок конструкции, воздействия внешних неблагоприятных факторов. Постройке в меньшей мере грозит неравномерная осадка в результате пучения или сдвига грунта.
  3. Экономия на закладке фундамента. Вес конструкции такой, что не требуется установка мощной, а значит, дорогостоящей фундаментной основы.
  4. Возможность воплощения разнообразных решений, а перераспределение веса не приводит к нарушению целостности, снижению прочности каркасного жилища.
  5. Быстрота прогреваемости всех помещений дома, обеспеченная высокой теплозащитой всего корпуса.
  6. Паропроницаемость стен почти на уровне классических деревянных домов. Она создаёт эффект «дышащего жилища», что очень важно для комфортного проживания.

    Схема устройства паропроницаемости каркасного дома

  7. Ремонтопригодность. Отремонтировать можно все элементы здания, в том числе фундамент. Лёгкий корпус (обычно меньше 20 тонн) можно поднять домкратом и сделать ремонт фундаментной основы.
  8. Благодаря небольшой толщине стен достигнуто оптимальное соотношение общего пространства, занимаемого зданием, и полезной жилплощади для проживания.
  9. Относительно невысокая стоимость конструкции, привлекательный внешний вид.

Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится. Поэтому при возведении дома следует подбирать строительные материалы очень осторожно.

Вернуться к оглавлению

Основные составные части

Каркас малоэтажной деревянной конструкции составляют:

  • фундамент;
  • балки нижней обвязки;

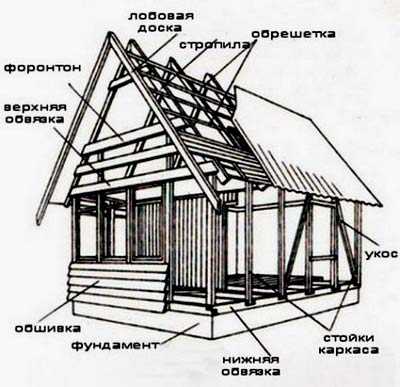

    Схема конструкции деревянного каркаса дома

  • стойки для коробки дверей;
  • балки верней обвязки;
  • вертикальные угловые стойки;
  • раскосы;
  • соединительные поперечные бруски;
  • цокольное и чердачное перекрытие дома.

Вертикальные стойки бывают угловые и промежуточные. Назначение тех и других – соединение верхней обвязки и нижней. Оно осуществляется обычно способами: с использованием металлических уголков или с помощью полной врубки и нагелей. Укосы используются для того, чтобы каркас не перекашивался, не изменил своего положения при воздействии сильного ветра.

Вернуться к оглавлению

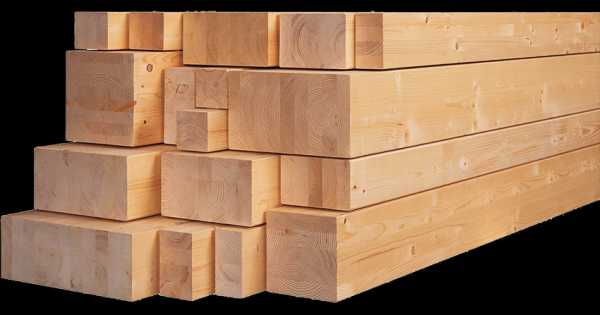

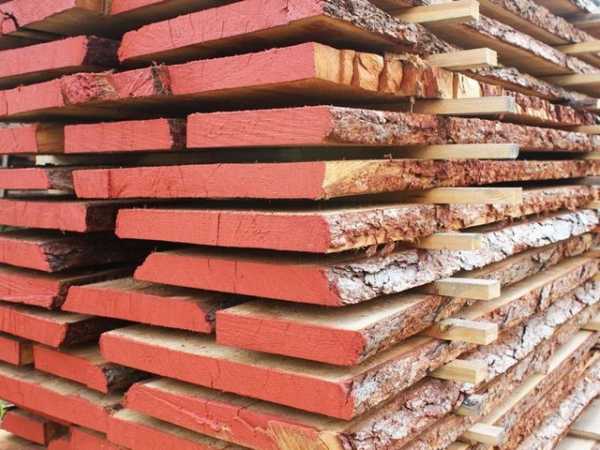

Материалы

Если запланировано строительство деревянного дома, то из древесины должны быть следующие основные элементы:

  • брус для закладного венца, верней обвязки и боковых стоек конструкции;
  • доски для поперечин и черновой обшивки каркаса;
  • бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, внутренней и внешней отделки стен дома, пароизоляции, утепления.

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Вернуться к оглавлению

Строительство каркасного деревянного дома

Чтобы стать собственником каркасного жилья, можно купить готовые его элементы, сделанные на заводе, перевезти домой и осуществить их сборку. Это называется щитовая технология, достоинство которой определяется быстротой возведения новостройки. Она требует использования крана для установки готовых щитов и, как правило, заливки ленточного фундамента.

Проект деревянно-щитового дома 6 на 6 можно построить собственными руками с нуля, что обойдётся значительно дешевле, к тому же домовладелец получит большое удовлетворение от реализации своих идей в процессе строительства.

Чертеж для постройки каркасного коттеджа

Каркас жилища может быть из металлических балок. Но они используются не так уж часто. Это обусловлено тем, что металл значительно дороже дерева, а для монтажа конструкции нужна грузоподъёмная техника.

Использование деревянных балок позволяет осуществить возведение дома самостоятельно, без привлечения квалифицированных строителей и специальной техники. Как при строительстве любого здания, каркас будущего здания прорабатывается на бумаге или в специальной компьютерной программе. Проект его можно разработать самому домашнему мастеру, специальные навыки необязательны. На чертеже разрабатываются все элементы будущего дома, их размеры, подгонка, способы соединения, крепления основных деталей.

При выполнении строительных работ не обойтись без следующих инструментов и материалов:

  • молоток, гвозди, саморезы;
  • металлические кронштейны;
  • балки, брусья, доски и лаги;

    Крепление балок каркаса и лаг пола

  • цементно-стружечные плиты или OSB;
  • рубероид;
  • цемент, песок и лопаты.

Фундамент

Начинают строительство с закладки фундамента. Благодаря невысокому весу деревянного здания он может быть лёгкий ленточный или столбчатый. Выбрав тот или иной вариант, производят разметку территории.

Котлован под фундаментную ленту должен быть таких размеров, чтобы она сама была шире стены сантиметров на 5–7 и уходила в землю примерно на 30 см.

На дно выкопанной траншеи насыпают песчаную подушку 5 см и утрамбовывают. Она необходима для того, чтобы уменьшить влияние смещающихся слоёв почвы. Затем котлован укрепляют опалубкой из досок или другого листового материала. После этого монтируют арматуру на прутьях. Их забивают в землю для того, чтобы на них держалась арматурная сетка, для монтажа которой можно использовать продольные металлические детали непригодных велосипедов или детских колясок.

Готовый ленточно-столбчатый фундамент под каркасный дом

Их соединяют, используя металлическую проволоку. Цементный раствор домашний мастер может сам приготовить и залить, используя в определённых пропорциях цемент высокой марки, воду, песок, пластификатор, щебень или гравий. Перед тем как устанавливать каркас, готовый фундамент надо покрыть гидроизоляционным материалом.

Если под домом не планируется цокольный этаж или подвал, то используется столбчатый фундамент. Бетонные, кирпичные или металлические столбы устанавливают по углам будущей постройки, а также на пересечении внутренних и внешних стен. Сверху эти элементы объединяют обвязочным толстым брусом, на котором будет стоять конструкция. Обвязку изолируют от фундаментных опор двумя слоями рубероида.

Иначе в местах соприкосновения дерева с бетоном, кирпичом или металлом может появляться конденсат, древесина начнёт гнить.

Обвязка

Для монтажа нижней и верхней обвязки необходим брус размерами 150х150 мм. Он может быть из дуба, лиственницы или сосны. Предварительно его обрабатывают антипиреном и антисептическим раствором. Углы сводят по принципу «шип-паз» с плотной подгонкой, без зазоров.

Можно соединять, используя металлические крепёжные элементы, но соприкасаясь с деревом, они окисляются, со временем вызывают гниение древесины.

В результате вся конструкция теряет первоначальную прочность. Каркас монтируют на нижнюю обвязку. Она должна занимать весь периметр ленточного или столбчатого фундамента, к которому крепится анкерными болтами. Для большей прочности во время заливки бетона или установки свай по углам фундамента можно забетонировать металлические штыри для крепления обвязочной рамы к фундаментной основе.

Когда укрепление нижней обвязки закончено, надо убедиться, что она уложена строго горизонтально. Позже перекосы конструкции исправить очень сложно. Теперь можно укладывать лаги для пола.

Вертикальные опорные брусья по длине должны обеспечивать потолок на высоте примерно 2,7 м. Выше – могут возникнуть проблемы с обогревом, ниже – летом будет душно.

Их размещают по углам, а между ними промежуточные.

Первоначально вертикальные стойки укрепляются временными укосами, по два на каждую опору, но установив верхнюю обвязку, их заменяют постоянными. Для монтажа потолочной обвязочной рамы используют брусья с пазами. Когда она готова, её кладут на вертикальные стойки и прибивают гвоздями. Потолочные балки укладываются в пазы и крепятся стальными кронштейнами или уголками.

Стены

Предпочтительно, чтобы доска для тёплых стен была не менее 10 см толщиной.

Чертеж конструкции стен каркасного коттеджа

А выбор материала для утепления дома определяется предпочтениями хозяина. В наши дни наиболее качественным утеплителем признаётся пенополистирол. Он недорогой, воздухопроницаемый, является хорошим теплоизолятором.

Он не сбивается в утеплительной нише, не сползает вниз, как это происходит с минеральной ватой. После чего производится отделка стен изнутри, зачастую вагонкой. Удержать тепло помогают также установленные стеклопакеты с двойными или тройными стёклами.

Крыша

Первоначально укладывается прочный брус, на который будут опираться все другие элементы. Стропила соединяются гвоздями и под углом в форме буквы «А».

Пример крепления крышных стропил крыши каркасника

Затем делается обрешётка, сколоченная из досок одна от другой на дистанции 10 см. Верхнюю её часть, используя строительный степлер, покрывают рубероидом. Поверх него, начиная снизу, внахлёст настилается профилированный лист, шифер или черепица.

Коньковую полосу после завершения настила следует укрепить саморезами. По краям кровли делают водосборы со сливом. После этой процедуры устанавливают двери, окна, строят крыльцо, а по желанию и мансарду.

Вернуться к оглавлению

Ошибки строительства

Наиболее часто встречается проблема подготовки пиломатериалов. Иногда они недостаточно просушены, в процессе эксплуатации могут покоробиться и растрескаться. Потребителю после покупки можно самому устроить дополнительную просушку. Для этого доски с покрашенными торцами перекладывают деревянными брусками и накрывают листами шифера или профнастила.

А под плёнкой или рубероидом дерево будет преть. Доски в процессе сушки необходимо переворачивать каждую неделю. Не менее чем через месяц высушенный пиломатериал перебирают, откладывая искривлённый и покоробившийся.

Смонтированная крыша каркасного дома из профнастила

Далее следует проверить ширину досок. После просушки она может уменьшиться от 1 до 5 см. Это зависит от того, из какого участка ствола она сделана: из его края или сердцевины. Поэтому чтобы не возникли проблемы при обшивке стен, пола и потолка, весь пиломатериал следует дисковой пилой привести к единому размеру.

Ошибкой может быть экономия на толщине угловых балок, брусьев нижней и верхней обвязки. Цементно-стружечные плиты не надо подменять листами ДСП. Количество укосов не следует уменьшать. Каждая вертикальная балка деревянного каркаса должна укрепляться четырьмя раскосами: по два снизу и сверху. Иначе под напором сильного ветра каркас дома будет скрипеть.


Ещё одна ошибка: по истечении эксплуатационного срока, каркасное здание пытаются ремонтировать и латать, тратя большие деньги. Этого не рекомендуется делать, лучше его снести и построить новое. Фундамент можно использовать прежний, потому что под лёгким весов конструкции он практически нисколько не разрушился. Строительство такого же дома обойдётся дешевле постоянного ремонта обветшалого здания.

planvsem.ru

чертежи, виды конструкций, особенности строительства

Одной из самых быстровозводимых, достаточно легких деревянных конструкций считается каркасный дом. Его основой считается каркас, сделанный из деревянных бревен. Иногда такой каркас делается с применением металлических деталей. Каркас имеет:

  • обвязку;
  • обшивку;
  • вертикальные стойки;
  • теплоизоляционные материалы.

Схема устройства каркасного дома.

Наружная часть дома, т.е. его стены, обшиваются отделочными материалами.

Какая конструкция лучше?

Рамочные и щитовые конструкции имеют одинаковое устройство, другими словами, у них есть каркас. Однако имеется принципиальное отличие во время строительства этих зданий, что немаловажно при выборе какого-либо варианта конструкции домов каркасного типа.

Каркасный щитовой дом возводится из щитов, полностью готовых к применению и созданных на заводе.

Схема устройства щитового дома.

Они устанавливаются на уже готовый фундамент. Практически всегда установку щитового дома делают на ленточный фундамент.

Строительство щитового здания обязательно требует специальной техники. Чтобы транспортировать щиты, без грузовика здесь не обойтись, чаще всего используют длинномер.

Потребуется аренда подъемного крана, чтобы провести установку щитов, чтобы уложить крышу дома. Проведение строительства потребует бригаду рабочих. Все это вызовет дополнительные денежные расходы.

Перед тем как начать монтаж щитов дома, требуется предварительно сделать основание.

Вернуться к оглавлению

Конструкция нижней части для щитового деревянного дома

Строительство каркасно-щитовых домов, это, по сути, сборка дома из заранее подготовленных щитов по типу конструктора ЛЕГО.

У основания имеются специальные деревянные фермы, которые крепятся снизу и сверху мощной обвязкой. Лагами называется верхняя обвязка, именно по ней проводится укладка пола.

Только в редких случаях проводится монтаж щитов прямо на брусовой закладной венец. Причем лаги пола укладываются совершенно отдельно, у них нет связующего звена со стенами дома, они отделены от закладных венцов. Лаги укладываются аналогично технологии укладки полов и рамочному зданию.

После полной установки и закрепления щитов проводится монтаж межкомнатных перегородок, выполняется монтаж крыши.

Крепление щитов выполняется классическим соединением «шип в паз», в некоторых случаях применяют стальные накладки. Когда проведена окончательная установка щитов, они закрепляются верхней обвязкой, при этом применяется брус.

Каркасный дом всегда имеет стропильную крышу. Стропила монтируются прямо на дом, иногда изготавливается стропильная ферма.

Сегодня дома монтируются из каркаса, изготовленного из стального профиля. Кровля выполнена из панелей, которые можно сразу устанавливать.

Схема утепления каркасно-щитового дома.

У монтажа щитового дома много преимуществ:

  1. Монтаж дома выполняется из сделанных щитов, в результате экономится время. Когда проводится строительство, хозяин стройки может не присутствовать при монтаже стен дома, при установке крыши.
  2. Такие дома имеют стены высокой прочности, они весьма устойчивы. Такие положительные свойства, им придает каркасная обвязка.
  3. Монтаж стен щитового дома абсолютно не зависит от капризов погоды.
  4. После окончания работ по установке стен, укладки крыши немедленно устанавливаются блоки для окон и дверей, начинают выполняться отделочные работы внутри помещения. Это стало возможным благодаря тому, что любой щитовой дом никогда не дает усадки.

У щитового дома имеются и свои недостатки:

  1. Имеется потребность в использовании специальной техники. Без нее невозможно провести установку стен, невозможно уложить крышу деревянного дома.
  2. Для установки щитового дома нужно предварительно подготовленное основание.
  3. Во время приобретения готовых щитов сложно зрительно определить качество имеющейся гидроизоляции.
  4. Затруднен ремонт полов, особенно когда необходимо выполнить замену лагов. Мешает пароизоляция, создает сложности уложенная теплоизоляция.
  5. Отсутствует хорошая звукоизоляция помещения.

Вернуться к оглавлению

Рамочное каркасное здание

Каркасно-рамочная конструкция стен.

Этот тип здания, можно устанавливать прямо на месте нахождения застройки. Каркас производится из бревенчатого закладного венца, укладываемого на фундамент.

Сначала изготавливается каркас с применением деревянных брусьев. Соединение стоек каркаса выполняется обвязкой, снизу и сверху. Для получения более жесткой, прочной конструкции, между каркасными стойками устанавливаются специальные укосины.

Когда закончен окончательный монтаж стен каркаса, начинается изготовление крыши. Монтируются стропильные фермы, прямо на стропила проводится настил обрешетки для будущей кровли.

После завершения строительства крыши на нее кладутся кровельные материалы, причем каркас дома обшивать другими материалами необязательно. На нем можно сразу проводить дальнейшую отделку.

У возведения каркасно-рамочного помещения имеются определенные преимущества:

  1. Монтаж дома можно выполнять прямо по месту нахождения строительства.
  2. Никаких сезонных ограничений.
  3. Отпадает необходимость пользоваться специальной техникой.
  4. Стоимость каркасных рамочных зданий намного ниже щитовых .
  5. Отсутствуют ограничения при подборе архитектурного оформления.

К отрицательным качествам каркасного рамочного строительства относятся:

  1. Для самостоятельной застройки, понадобится приобретение строительных материалов. Потребуется масса времени на проведение строительства дома.
  2. Работы будут длиться около полугода специальной бригадой из пяти человек. На аналогичное возведение щитового дома будет затрачено всего лишь 2-3 месяца и бригада из двух человек.

Каждый застройщик сам выбирает, какого типа дом ему нужен. Выбор зависит от самых разных факторов. Возможно, это будет связано с финансами, временем строительства.

Вернуться к оглавлению

Преимущества каркасных домов, изготовленных из древесины

Схема сборки каркасного дома из брусьев.

  1. Деревянный каркас (дом) очень быстро строится. Отпадает необходимости ожидания просадки дома. Можно выполнять строительные работы непрерывно, что абсолютно невозможно, когда проводится строительство рубленых домов.
  2. Конструкция имеет высокую прочность.

Подобные каркасные дома наделены великолепной стойкостью, они не боятся землетрясений. Здания способны устоять при землетрясении, достигающем семи баллов. Вдобавок ко всему, подобные каркасные дома, выполненные из дерева, способны выдержать шквальный ураганный ветер. В Америке они остаются стоять после торнадо третьей степени.

Особой популярностью пользуются эти дома у японцев. Эта страна отличается большим количеством сейсмоопасных районов. Научные сотрудники Японии запланировали испытать каркасный дом на землетрясение мощностью 9 баллов.

Вернуться к оглавлению

Архитектура дома: индивидуальный подход

Крыша каркасного дома может быть обшита любыми материалами которые пришлись по душе застройщику. Главное, что бы этот процесс был выполнен с соблюдением всех норм и правил.

При проведении строительства зданий каркасно-рамочного типа нет никаких ограничений на изготовление собственной архитектурной формы. Такие ограничения действуют при монтировании щитовых зданий, причиной стали заводские щиты, правда, это весьма условное ограничение.

Одной из особенностей конструкции подобных каркасных зданий считается тот факт, что все прокладываемые коммуникации легко спрятать в стене. Для этого нет необходимости прокладывать особые ниши, монтировать короба. Единственное ограничение — в нишах стен не должны быть проложены водопроводные сети.

Каркасный дом отличается небольшим весом, поэтому давление на грунт намного меньше, чем то, которое создает рубленый дом, ориентировочно на 35%. Следовательно, можно закладывать более легкий фундамент, проводить строительство в тех районах, где имеются слабонесущие грунты, например болотистая почва.

Если выстроенный каркасный дом рассчитан только на летний период, нет необходимости сильно переживать, даже без отопления в холодный период стены дома останутся не поврежденными. Жесткий каркас охраняет стены дома.

К отрицательным качествам каркасных домов относятся следующие:

  1. Невозможно проводить перепланировку дома.
  2. Маленький срок эксплуатации.
  3. Прохладно в зимнее время.
  4. Не достаточно хорошая звукоизоляция.

Вернуться к оглавлению

Некоторые особенности

Схема устройства обшивки каркасного дома.

Хорошо построенное каркасное здание из дерева можно эксплуатировать около 75 лет. Эту цифру установил Госстрой, она указана в самых разных нормативных документах. Однако из практики известно, что подобные дома служат более века.

После окончания эксплуатационного срока наступает время ремонта дома. Чаще всего эти деревянные дома нуждаются в восстановительном ремонте. В основном это касается его нижней части. Требуется отремонтировать стены ниже уровня окна, необходима полная смена закладного бруса.

Меняется обшивка фасада, устанавливаются новые блоки при замене окон и дверей, если конечно они были изготовлены из дерева. Проводится замена старого кровельного покрытия.

Здания, которые простояли больше 100 лет, не стоит ремонтировать. Потребуются огромные денежные затраты и масса времени. Самым лучшим вариантом будет считаться снос дома, последующее строительство другого дома. Новый фундамент закладывать не нужно, подойдет старый, отремонтируемый фундамент.

Каркас дома настолько прочен, что он прекрасно справляется с различными капризами погоды. От катаклизмов его надежно укрывает обшивка. Единственное, кого боятся деревянные каркасы, так это разных мелких грызунов, насекомых, которые могут сильно испортить деревянные элементы каркаса.

Для ограждения каркаса от мелких вредителей необходимо перед тем, как его устанавливать, провести обработку всех деревянных деталей конструкции особыми препаратами. Кроме того, нужно провести зрительный контроль над древесиной, возможно, в ней имеются отверстия, которые прогрызли жучками.

Подобную древесину для создания каркаса лучше не использовать. Дело в том, что всего лишь одна испорченная стойка каркаса, в которой осталась личинка жучка, может в дальнейшем начать создавать большую популяцию жучков. Это приведет к выходу из строя каркаса дома.

Нужно обязательно делать профилактические работы, ведь лечение будет очень дорогим и сложным. Поэтому каждое бревно нужно тщательно осмотреть и удалить негодное.

masterbrusa.ru

Устройство конструкции стены каркасного деревянного дома: Пошагово +Фото

Каркасное домостроение обладает солидным списком достоинств. Благодаря особенности стен каркасных домов, на строительство объекта расходуется в 2 раза меньше древесины, чем для брусовых или бревенчатых сооружений. Для обеспечения одинаковых тепловых характеристик, необходимая толщина стен каркасного дома значительно меньше в сравнении со стенами, выполненными по любой другой технологии.

Имея меньшую толщину стен, при одинаковой площади застройки, на выходе у дома получается дополнительная полезная площадь.

Преимущества каркасных стен

Лёгкость каркасных стен позволяет весомо снизить затраты на обустройство фундамента. Используемые современные материалы обеспечивают высокие теплоизоляционные свойства дома. При одинаковой толщине стен, теплоизоляция каркасного дома в два раза лучше, чем у кирпичного, и более чем в 3 раза лучше, чем у стен из пенобетона.

Все перечисленные преимущества, а также скорость строительства и доступная цена каркасного дома делает его востребованным у потребителя. Но при разработке проекта надо помнить о главных функциях любого дома: быть тёплым и звуконепроницаемым. Не имеет значения, будет ли дом строиться своими руками или с привлечением специалистов, знать, как выглядит правильная конструкция стены дома, возведённого по каркасной технологии, будет не лишним.

Из чего состоит стена каркасного дома?

Структура стены каркасного строения включает несколько обязательных узлов:

  • жестко связанная рама из горизонтальных обвязок (нижней и верхней), добавочных элементов и вертикальных стоек;
  • внутренний наполнитель рамных ячеек, выполняющий функции тепло- и шумоизоляции;
  • обшивка по внутренним и наружным площадям, фиксирующая каркасный контур.

  1. Обшивка дома имитацией бруса
  2. Обрешетка дома
  3.  Паропроницаемая мембрана
  4. Древесная плита или ДСП
  5. Каркас стены- брус или доска
  6. Теплоизоляционные плиты
  7. Звукоизоляция
  8. Внутренняя обрешетка
  9. Звукоизоляционный материал
  10. Фанера или древесная плита
  11. Гипсокартон или внешняя отделка

Такая конструкция стены каркасного деревянного дома получила у специалистов название «пирог». Давайте рассмотрим, какой же пирог является правильным, «вкусным».

По технологии конструкция стен деревянного дома должна выполняться из качественной сухой древесины. Следствием применения не высушенной древесины непременно будут щели, так как из-за естественного усыхания пиломатериалов со временем, уменьшается ширина обрезной доски.

Если взять сырую доску шириной 150 мм, то, в процессе естественного выхода влаги, ее ширина станет 145-147 мм.

Это не только приведет к образованию щелей в стенах, сквозняков, продуваний, но и к снижению крепёжных характеристик.  Поэтому, чтобы через год-два не прибегать к утеплению углов, надо в процессе строительства соблюдать технологию и использовать для каркаса высушенные пиломатериалы. Чаще всего конструкция стен деревянного дома выполняется из самых ходовых размеров обрезной доски — 50*150 мм или 50*200 мм. Размер по ширине выбирается с учётом предполагаемой толщины теплоизоляционного слоя, нужной для данного климатического района.

Утепление каркасной стены

В качестве утеплителя в пироге используются различные теплоизоляционные материалы: минеральная вата, пенные утеплители, эковата и другие. Выбор их на современном рынке достаточно большой. Главное, чтобы в стене теплоизоляционный материал был устойчив в вертикальной плоскости — не оседал  и не собирался гармошкой в нижней части конструкции, приводя к появлению незакрытых верхних участков (мостиков холода). Для этого используют плитную теплоизоляцию, пенополистирол или фиксацию пеной.

При применении в качестве теплоизолятора пенопласта, требуется заделывать зазоры по контуру монтажной пеной, для обеспечения герметичности по периметру примыкания. Учитывая стоимость монтажной пены, применение дешевого утеплителя не всегда способствует экономии средств.

Чтобы утеплитель внутри стен не набирал влагу (что не только снижает его теплоизоляционные свойства, но и способно привести со временем к неприятному запаху в помещениях) используется пароизоляционная пленка. Устраивают пароизоляцию по внутренней поверхности стены, всегда снизу вверх с нахлестом, Линия нахлеста обычно отмечена на пленочном рулоне. Для обеспечения герметичности пароизоляции места стыков  заделывают самоклеющейся лентой.

Важно! применение пароизоляционной пленки приводит к образованию замкнутого воздуха во внутренних помещениях дома. Поэтому в каркасных домах очень важна правильно рассчитанная действенная вентиляционная система.

Наружная сторона каркаса зашивается в зависимости от предпочтений: ориентировано стружечной плитой (OSB), цементно-стружечной плитой (ОСП), фанерой влагостойкой или другими подобными. Эти материалы не только выполняют стягивающую роль, обеспечивают прочность конструкции, но и защищают теплоизоляцию от внешнего воздействия.

Конструкция стен частного дома в вариантах инженерных решений

Технологически каркасная конструкция стен частного дома может выполняться двумя различными способами:

  • Сборка каркасного конструктива по месту застройки. Непосредственно на участке строительства происходит раскрой пиломатериалов и монтаж стен.
  • Сборка дома из заготовленных на производстве щитов или панелей. На место застройки их поставляют, выполненные в размер согласно проектной документации. Строительная бригада не занимается распиловкой штучных деталей, а выполняет только работы по монтажу. Такой способ с одной стороны снижает время производства работ, контур дома собирается в очень сжатые сроки. С другой стороны, масса элементов дома может довольно значительной и для производства работ приходится использовать или большую по составу бригаду или подъёмные механизмы (автокран).

Выпускается конструкция стены щитового дома в нескольких вариантах.

  • Щиты, зашитые с одной стороны.

При такой технологии утепление стен выполняется только по окончании сборки силового комплекта (коробки). В дальнейшем можно приступать к обшивке второй стороны.

  • Двухсторонние щиты (SIP панели). Панель включает в себя плотный слой пенополистирола, с наклеенными на него под давлением с обеих сторон ориентированно стружечными плитами. Данный вид щита существенно прочнее обычного рамочного.
Монтаж каркасных стен

Конструктивно каркасный дом имеет следующие узлы: обвязка верхняя и нижняя, стойки по высоте, скрепляющие укосы, перекрытия, обвязка проёмов дверей и окон, стропильная система. Порядок монтажа этих узлов обуславливается выбранными техническими и технологическими решениями.

  • Чаще всего применяется монтаж каркасной конструкции по черновым полам цоколя. Такой метод называют платформенным. При данном способе сборки дома части стен в виде связанных рам монтируют на поверхности платформы и крепят к цокольному перекрытию по черновым полам. Таким же образом собирают стены второго, чердачного или полуторного этажа. То есть, сначала обустраивают перекрытия между этажами, после этого монтируются стены.

Достоинства такого инженерного решения в более простом производстве работ. Ровная площадка для раскладки обеспечивает более точный раскрой, облегчает труд строителей, в итоге повышает скорость и качество работ.

Недостатком можно указать то, что необходимо наличие немалого количества укрывного материала на случай дождливой погоды, чтобы не допустить намокание материалов чернового пола (обычно материалом таких полов служат фанера, OSB, ЦСП).

Но главный недостаток монтажных работ этим способом в том, что каркасная конструкция для ремонта стен дома или перекрытий в процессе эксплуатации будет служить помехой. Ведь капитальная стена располагается непосредственно на балках перекрытий. Если со временем потребуется замена балок, это приведёт к существенным трудозатратам.

Конечно, если балки перекрытий будут надлежащим образом обработаны антисептическими и защитными составами, условия эксплуатации исключат воздействия повышенной влажности, то данный недостаток не будет иметь существенного значения. Но в цоколе, где агрессивное воздействие окружающей среды обычно выше, предпочтительно предусмотреть возможность периодической проверки элементов перекрытия.

  • Можно, конечно, укладку балок и черновые полы цоколя выполнять после установки каркасных блоков первого этажа. Однако данный вариант затрудняет процесс сборки каркасных рам из-за отсутствия ровной поверхности. Помимо этого затрудняется подгонка чернового пола и теплоизоляции в местах стыка перекрытий с поверхностью стен.

  • Еще один способ решения – выполнить перекрытие цоколя в виде независимого короба внутри стенового периметра. Правда, для применения такого инженерного решения необходима ширина фундамента, позволяющая разместить на нём каркасную стену и балки пола. Такое решение позволяет сначала выполнить цокольную платформу, затем собирать на ней рамы каркасной стены. С одной стороны, в таком варианте увеличивается стоимость фундамента, с другой стороны снижаются сроки строительства, и как следствие стоимость.

Для каркасных домов возможно применение фактически любого типа фундамента. Наиболее малозатратный – точечный и свайный без устройства ростверка.  Для обвязки точечного фундамента используют толстый брус или металлический профиль.

Важно: фундамент должен быть гидроизолирован от деревянных конструкций.

Рассмотрев разные конструкции стен деревянного дома, строительство по каркасной технологии акцентируем внимание на том, что каркас для веранды, пристройки к дому или надстройки над существующими этажами является самым выгодным и технически верным решением. Также удобна каркасная конструкция для ремонта стен дома и обновления фасадов.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Деревянные каркасные дома — как строить правильно

Популярность домов с деревянным каркасом, несмотря на превышение преимуществ над недостатками, на сегодняшний день невысока. Причинами такой ситуации, вероятно, являются инерция строительного рынка, упорно предпочитающего классические для нашей страны технологии, естественное для психологии человека недоверие в адрес мало знакомых вещей и слабое освоение технологии деревянного каркаса нашими строителями. Последний фактор нередко формирует недовольство заказчика, получившего дом с неконтролируемой влажностью внутри помещения или продуваемостью конструкции. В статье разберём основные ошибки в технологии возведения деревянных каркасных домов.

Пиломатериалы для деревянного каркаса

Одной из основных проблем является подготовка пиломатериалов. Свежеизготовленные из ствола поваленного дерева доски имеют слишком высокую влажность. Для строительства каркасного дома оптимальное содержание воды в структуре древесины составляет 12%. Процесс сушки должен выполняться с учётом ряда требований. В противном случае произойдёт деформация древесины: растрескивание, коробление.

Схема коробления древесины при усушке

На базах торгующих пиломатериалами далеко не всегда найдётся требуемое количество сухого леса. Оплата сушки древесины увеличит стоимость древесины. Дешевле будет высушить лес непосредственно на строительном участке. Для этого доски складывают в стопки так, что бы каждый ярус продувался и сверху, и снизу. Этого легко достичь применением подкладок из обрезков пиломатериалов.

С целью снижения продольного растрескивания торцы досок перед началом сушки покрывают краской.

Время сушки досок толщиной 50мм (наиболее «ходовой» типоразмер для деревянного каркаса) при температуре 20°С и влажности не выше 60% — не менее месяца. Спешить не стоит – искривившаяся доска в составе каркаса может доставить массу хлопот. Во время сушки стопки досок лучше всего накрыть от дождя кровельными листами (шифер, профнастил, металлочерепица). Рулонные материалы (пленка, рубероид и т.п.) могут подойти только как кровельный слой по временным стропильным конструкциям. То есть в данном случае прилегание рулонного материала к сушащемуся лесу не допускается, древесина будет преть.

В процессе сушки доски желательно каждую неделю переворачивать. По достижении оптимальной влажности в 12-14% (при отсутствии измерительных приборов можно применить «дедовский» способ – губами не должна чувствоваться влага) высушенный пиломатериал следует перебрать, отложив отдельно покоробленные доски (полное исключение коробления при сушке под навесом достичь невозможно).

Следующим этапом подготовки древесины для возведения деревянного каркаса является унификация ширины досок. Доски, полученные из разных участков ствола (сердцевина или наоборот, крайняя часть ствола) усыхает немного по-разному, вследствие чего купленная доска шириной 150мм (во влажном состоянии) после сушки приобретёт варьирующуюся от 145 до 149мм ширину.

Во избежание сложностей при формировании внутренней и внешней обшивки, как стен, так и пола/потолка, необходимо привести доски к одному типоразмеру.

Обычно это делается с помощью дисковой пилы, для которой дополнительными приспособлениями выступают направляющая шина либо пильный стол с передвижным упором. Первой проходкой любая из боковых продольных граней делается прямолинейной, второй проходкой (чаще всего с помощью параллельного упора) доске придается унифицированная ширина.

Выравнивание продольных граней доски с помощью ручной циркулярной пилы.

Это трудоемкая операция обязательно окупится сторицей. Если доски не выровнять по ширине, то при монтаже каркаса будет невозможно вывести единые плоскости стен. В этом случае проблема решается большим количеством подкладок разной толщины, устанавливаемых под обшивку. Этот метод не менее трудоемок и обуславливает низкое качество работ.

В случае небольшого разброса по ширине и наличия на строительной площадке ровной поверхности (например, фундаментной плиты или перекрытия над повалом) можно выложить на эту поверхность доски ребром, и выровнять небольшие перепады электрорубанком достаточной мощности.

Для поэтажной обвязки при строительстве каркасных деревянных домов применяется брус сечением 100х150мм или 150х150мм. На сегодняшний день принято получать такое сечение сшивкой двух или трех досок, а не применять цельное сечение. Связано это с тем, что составное сечение более стабильно и менее подвержено деформациям усушки древесины. Доски при этом должны сшиваться так, что бы оцениваемое с торцов направление волокон было разнонаправленным.

Подготовленные пиломатериалы перед монтажом тщательно обрабатываются антисептиками и антипиренами. Только после этого можно приступать к возведению каркаса.

Баланс между обшивкой деревянного каркаса и вертикальными связями

Ещё одна распространенная ошибка при строительстве домов с деревянным каркасом – постановка небольшого количества вертикальных связей (подкосов) с последующим занижением толщины обшивки по отношению к проектной.

Наиболее распространенным материалом обшивки каркаса являются такие материалы, как фанера и OSB (QSB) плиты толщиной 12мм. В виду существенного расхода такого материала заказчик нередко в целях экономии лоббирует решение применить более тонкие плиты. В регионах с незначительными ветровыми нагрузками и хорошими (с точки зрения строительства грунтами) такое решение может быть оправдано при условии увеличения количества подкосов. В остальных случаях нарушение технологии возведения каркаса может обернуться недостаточной пространственной жесткостью, что является одной из основных причин появления скрипа деревянного дома.

Отказ от подкосов на фоне утолщения материала обшивки так же нецелесообразен, так как не несёт экономической выгоды и усложняет процесс возведения каркаса. Сочетание вертикальных связей в углах здания, на пересечении внутренних стен с наружными, а также в области дверных и оконных проемов со стандартной толщиной обшивки 12мм — это решение, отработанное годами.

Пример обеспечения пространственной жесткости каркаса подкосами.

Для обшивки деревянного каркаса не следует применять ДСП, гипсовокнистые и магнезитовые плиты, ДВП. Единственной альтернативой фанере и OSB являются доски толщиной 18-25мм. Но и здесь иногда строители допускают ошибку, располагая их вертикально или горизонтально. Подкосы, как и обшивка, должны обеспечить жесткость дома в диагональном направлении вертикальной плоскости. Следовательно, дощатую обшивку нужно ориентировать диагонально. В идеале под 45°. Направление ориентирования внутри-снаружи каркаса должно быть взаимообратным.

При обшивке каркаса досками их ориентируют по диагонали.

С точки зрения монтажа этот вариант более трудоемок, что зачастую полностью нивелирует возможную экономию на материалах по отношению к плитному варианту.

Правила утепления деревянного каркасного дома и изолирования

Из-за существенной разницы в цене между минераловатными плитами и пенополистиролом (ППС) не редко именно последний применяется для утепления дома с деревянным каркасом. Но у ППС есть существенные недостатки – очень низкая паропроницаемость, плохие звукоизолирующие свойства. И если второй аспект в некоторых случаях не важен (например, в доме будет проживать один человек), то плохая паропроницаемость обусловит неконтролируемую влажность в помещениях. Применения рулонных минераловатных материалов также следует избегать, со временем они оседают под собственным весом, формируя в верхней зоне стеновой полости не изолированное пространство.

Деталь устройства наружной стены.

Наилучшим материалом для утепления дома с деревянным каркасом являются жёсткие или полужесткие минераловатные плиты. Этот материал обеспечивает высокие показатели тепло и звукоизоляции, не изменяет свои геометрические размеры со временем.

Ещё одной распространенной ошибкой является не правильное устройство пароизоляции утеплителя. Изоляционная пленка должна быть сориентирована так, чтобы не впускать в утеплитель влагу, но выпускать её из него. Стыки пароизоляции должны быть тщательно проклеены специальной лентой. Часто применяемый двусторонний скотч для этого не пригоден, так как рассыхается после первого же года эксплуатации. Это же требование актуально для стыков гидроизоляции, монтируемой по внешней гране наружной обшивки.

Не следует отказываться от заполнения утеплителем внутренних перегородок и перекрытия. Достаточная звукоизоляция залог комфортной эксплуатации дома.

Антисептирующая пропитка нижней обвязки не даст гарантии отсутствия гниения при контакте с бетонной цокольной частью здания. Применение рулонной гидроизоляции во всех местах контакта древесины с бетоном или любой кладкой обязательно.

Крепежные элементы

С распространением шуруповертов и саморезов гвозди отошли на второй план. И здесь часто можно встретить применение фосфатированных (так называемых чёрных, каленных или просто гипсокартонных) саморезов в несущих деревянных конструкциях. Обладая высокими показателями твердости, каленая сталь обладает существенным недостатком – высокой хрупкостью. Для возведения деревянного каркаса применение таких саморезов не желательно. Их следует заменить на не каленые оцинкованные (серебристые или желтые) саморезы или даже так называемые «глухари» — крупные винты с головкой под гаечный ключ.

Отличительной особенностью всех саморезов «потай» является конусная часть под его шляпкой. При погружении в древесину она часто становится причиной раскалывания. Поэтому под саморезы желательно выполнять зенковку и сверление.

С осторожностью следует относиться и к крупным гвоздям. Особенно при их забивке у торца детали. Во избежание растрескивания даже под гвозди может понадобиться предварительная засверловка.

Максимальным образом следует минимизировать количество стальных крепежных элементов, шляпки которых обращены к наружной грани здания. Металл и древесина обладают сильно разными коэффициентами относительного удлинения при изменении температуры. Со временем это может привести к расшатыванию крепежного элемента в теле древесины.

Не стоит отказываться от такого крепежа, как строительная скоба. Она очень часто применяется при возведении стропильных конструкций.

Строительная скоба

Твердотопливные котлы, дымоходы и электросети

В виду большей пожароопасности зданий с деревянным каркасом, чем из каменной кладки, к ним выдвигаются повышенные требования в части установки твердотопливных котлов, устройства дымоходов и силовых электросетей.

Под котлами необходимо обустраивать подкладку из несгораемого материала. В случае размещения котла у стены, их нужно защитить аналогичным образом. Дымоходы выполняют из стального листа с последующей термоизоляцией несгораемым материалом.
Проводку лучше выполнять медной, не экономя на сечении кабеля. В случае деревянного дома критически важно монтировать её, используя гофру, защищающую кабель от возможного повреждения.

Устройство стыков проводки внутри стен категорически запрещается! Все соединения следует располагать в специальных монтажных коробках, обеспечивая к ним доступ при необходимости.

Обязательно наличие качественных предохранителей-автоматов, расчётный ток которого лучше взять с некоторым занижением по отношению к пропускной способности кабеля – это исключит даже небольшой нагрев. Кроме того, следует очень тщательно выбирать розетки и выключатели. Предпочтение должно быть отдано качественной сертифицированной продукции известного производителя.

rems-info.ru

Технологии строительства каркасного дома

Каркасная технология строительства объединяет дома, в основе которых лежит каркас – жесткая конструкция из дерева или металла. Главное преимущество таких зданий – быстрота возведения. Они подходят для любого грунта и климата. Небольшой вес строения — повод сэкономить, сделав фундамент малого заглубления. Если вы все еще сомневаетесь, стоит ли строить каркасный дом или лучше отдать предпочтение каменному, изучите особенности технологии, виды строительства, преимущества и недостатки.

Виды каркасных домов

По классической технологии сначала собирают каркас из верхний и нижней обвязок, вертикальных стоек и поперечных балок, затем обшивают его листовыми материалами, утепляют, делают внутреннюю отделку. Утеплитель монтируется враспор в промежутки между стойками. Шаг стоек делают чуть меньше, чем ширина листов утеплителя, чтобы обеспечить плотное прилегание без щелей.

Выделяют несколько видов каркасных домов:

  1. Дома из SIP-панелей (канадские).
  2. Технология «Платформа».
  3. Каркасно-щитовые дома по немецкой технологии.
  4. Каркасно-рамочные, в том числе фахверковые.
  5. Каркасные дома с ДОК.

Дома из SIP-панелей — опыт канадских строителей

SIP-панели или сэндвич-панели — готовые щиты небольшого размера с утеплителем внутри, которые используют для перекрытий и стен. В качестве утеплителя обычно используется полистирол, его вклеивают между двумя листами ОСП и прессуют. ОСП — ориентированно-стружечная плита, смесь щепок и стружки, проклеенная смолами.

Слой утеплителя немного короче плит, это углубление нужно для крепления к брусу. Для соединения панелей применяют принцип «шип-паз», места стыков перед установкой запениваются монтажной пеной. Крайняя панель присоединяется к лагам перекрытия или брусьям каркаса.

SIP-панели производят в заводских условиях, это ускоряет сборку дома на месте. Технология широко используется в Канаде и США, поэтому дома, построенные с ее помощью, часто называют «канадскими».

Недостатки: проект должен предусматривать систему принудительной вентиляции, иначе будет образовываться конденсат. Использование готовых заводских панелей значительно дороже, чем обычное утепление и монтаж ОСП.

Технология «Платформа» — сборка стен на полу

Щиты для стен собирают в горизонтальном положении на плоскости пола, который служит платформой, а затем поднимают. Иногда обшивка тоже крепится, пока щит лежит. Чтобы каркас не перекашивался, делают укосины — дополнительные наклонные подпорки.

Укосины врезают под углом в верхнюю и нижнюю обвязки, для прочности прибивают к каждой вертикальной стойке. Если стены делают из плитного материала, то конструкция получается достаточно жесткой, тогда укосины ставят временно, а потом убирают. Щиты для второго этажа собирают на перекрытии. Такая «послойная» сборка позволяет обойтись без строительных лесов.

Каркасно-щитовые дома по немецкой технологии — практичность и энергоэффективность

Немецкий вариант каркасно-щитовых домов — рекордные сроки строительства и готовые стеновые панели. Большие щиты полностью собирают на заводе и привозят на стройку уже со вставленными окнами, обшивкой и даже с проложенными коммуникациями.

Однако размеры панелей требуют для транспортировки мощную технику, которая не всюду в состоянии проехать и развернуться. Другой недостаток — сложность контроля качества панелей со стороны заказчика при их производстве на заводе.

К достоинствам таких домов, помимо быстрого возведения, относят энергоэффективность. Практичные немцы учитывают затраты не только на строительство, но и будущую эксплуатацию. Если зима окажется морозной, то стоимость обогрева загородного дома выльется в значительную сумму, поэтому строение должно хорошо «держать» тепло.

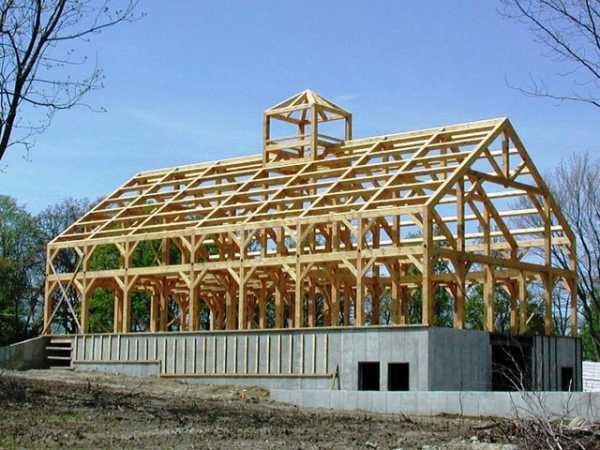

Каркасно-рамочные и фахверковые дома — монтаж утеплителя в «раму»

Каркасно-рамочный способ — возведение каркаса из бруса и досок, которые образуют «рамы» для монтажа обшивки и утеплителя. При выполнении внутренней отделки есть возможность спрятать коммуникации в стены, но это же оборачивается минусом, если впоследствии понадобится переделка. На передний план выходит «человеческий фактор», так как готовых щитов нет, пирог стен полностью собирается вручную.

Фахверковые дома отличает характерный каркас с наклонными балками, который виден снаружи и выделен цветом. Традиции фахверка родом из средневековья, но тогда пространство между брусьями заполняли камнем и глиной, а сегодня для домов в этом стиле характерны большие площади остекления.

Основная нагрузка приходится на каркас, которому наклонные элементы придают жесткость, поэтому стекло для заполнения пространства между балками используют, не опасаясь, что оно лопнет.

Для каркаса обычно берут клееный брус, он не деформируется и не трескается. Толщина бруса зависит от требований к толщине теплозащитного слоя.

Фахверк обладает всеми достоинствами каркасного дома: малым удельным весом, отсутствием усадки, но плюс к этому — оригинальным внешним видом. Однако эстетическая привлекательность имеет обратную сторону: разработка индивидуального проекта в этом стиле обходится дороже, чем для традиционного «каркасника».

Каркасные дома с ДОК

Использование двойного объемного каркаса устраняет мостики холода, позволяет строить теплые дома для круглогодичного проживания высотой до 5 этажей. Вертикальные стойки располагаются со смещением в шахматном порядке. Утеплитель укладывают в два слоя, полностью устраняя щели.

ДОК — каркас повышенной прочности, позволяет увеличить нагрузку на перекрытия. Технология делает возможным проектировать дома сложной конфигурации.

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

Конструктивные узлы:

  • крепления обвязок;
  • места врезки укосин;
  • силовые элементы дверных и оконных проемов;
  • узлы перекрытий;
  • каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева». Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

Фундамент

Технология каркасного дома позволяет использовать недорогой фундамент – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент. В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

  • двускатная;
  • вальмовая;
  • мансардная.

Популярные кровельные материалы:

  • асбоцементный шифер;
  • листовая сталь;
  • металлочерепица;
  • ондулин (битумный шифер).

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

  1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
  2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
  3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
  4. Использование мелкозаглубленных фундаментов.
  5. Возможность строительства на сложных грунтах.
  6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
  7. Всесезонность строительных работ.
  8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

  1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
  2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
  3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
  4. Низкая шумоизоляция.
  5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
  6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.

Видео: как построить каркасный дом

В этом видео ускорено показаны все этапы строительства дома по каркасной технологии.

Закладка Постоянная ссылка.

pro-karkas.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
