Кирпичная кладка с утеплителем и облицовкой: Тонкости кирпичной кладки с утеплителем

Содержание

Кирпичная кладка с утеплителем внутри: технология

Устройство трехслойной кирпичной кладкиДом с утеплённой кладкой

Кирпич является самым распространённым материалом для возведения несущих стен. Он с успехом применяется как в многоэтажном промышленном строительстве, так и в частной малоэтажной застройке. Единственный недостаток кирпича – низкие теплоизоляционные качества. Чтобы решить эту проблему, производится дополнительное утепление стен. Кирпичная кладка с утеплителем внутри даёт возможность построить тёплый дом при минимальных затратах времени и финансов.

Минусы кладки без утепления

Ещё совсем недавно вопрос теплоизоляции кирпичных построек решался простым способом – увеличением толщины стены. Так, для средней полосы обычной являлась толщина стен в 3 – 3,5 кирпича, а в северных регионах она могла достигать 1 – 1,5 м. Это связано с высоким коэффициентом теплопроводности кирпича, что обуславливает большие теплопотери.

Устройство трехслойной кирпичной кладки
Сравнительный анализ материалов

Кладка стен такой толщины была вынужденной мерой в отсутствие эффективных и недорогих теплоизоляционных материалов. Другим фактором, способствующим применению технологии «толстых стен» в советское время, была относительная дешевизна кирпича. Это позволяло упрощать технологию кладки за счёт отказа от использования теплоизоляционных материалов.

Однако в последнее время подобный подход становится слишком расточительным с финансовой точки зрения: помимо затрат на кирпич возрастают расходы на обустройство усиленных фундаментных оснований.

Ещё одна проблема, с которой можно столкнуться, устраивая кирпичную кладку без теплоизоляции – смещение точки росы внутрь помещений.

В строительстве точка росы – это точка внутри или снаружи уличных стен здания, где охлаждаемый пар, содержащийся в воздухе, начинает конденсироваться. Превращение пара в росу происходит при соприкосновении тёплого воздуха с холодными поверхностями.

Устройство трехслойной кирпичной кладки
Расположение точки росы при различной конструкции стен.

Наиболее предпочтительным вариантом является нахождение точки росы снаружи здания, в этом случае конденсирующаяся влага будет попросту испаряться под действием ветра и солнца. Гораздо хуже, если точка росы смещена внутрь помещений. Сырость, образующаяся на внутренних поверхностях стен, отрицательным образом влияет на микроклимат в доме, становясь источником повышенной влажности и причиной появления грибка и плесени.

Не утеплённые стены в зимние морозы охлаждаются на всю свою толщину, в результате конденсация пара происходит на их внутренних поверхностях.

В районах, где в холодное время года устанавливаются минусовые температуры, технология кладки кирпича с утеплителем является единственно приемлемой.

Трёхслойная кладка

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка. Конструкция её выглядит следующим образом:

  1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
  2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
  3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.
Устройство трехслойной кирпичной кладкиТрехслойная стена в разрезе

На рисунке:

№1- внутренняя отделка.

№2 – несущая стена здания.

№3 – утеплитель между кирпичной кладкой.

№4 – вентиляционный зазор между внутренним утеплителем и облицовочной стеной.

№5 – наружная стена с облицовкой из кирпича.

№6 – внутреннее армирование, соединяющая внутреннюю и внешнюю стену.

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

  • Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
  • Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
  • Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
  • Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
  • Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

  • Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3 – 3,5 кирпича.
  • Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Устройство трехслойной кирпичной кладкиМинеральная плита

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала – воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол – ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал.

Устройство трехслойной кирпичной кладкиЛисты пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен – склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

Кладка трёхслойных стен

Устройство трехслойной кирпичной кладкиУстройство колодцев в кладке

Кладка стены с утеплением выполняется в несколько этапов.

  1. Кладка внутренней стены. Производится по тем же технологиям, что и кладка обычной несущей стены из полнотелого кирпича, либо строительных блоков. В зависимости от минимальных зимних температур может иметь толщину в 1 или 1,5 кирпича.
  2. Кладка внешней стены с облицовкой. Выполняется таким образом, чтобы между ней и внутренней стеной оставался зазор, необходимый для укладки или засыпки утеплителя – колодец. Между собой 2 стены могут соединяться либо связями из анкерных болтов и арматуры, либо кирпичной перевязкой, осуществляемой через определённые промежутки.
  3. Гидроизоляция нужна для защиты утеплителя от сырости, так как полностью предотвратить поступление влаги сквозь кирпич невозможно.
  4. Заполнение колодцев засыпным утеплителем производится по достижении стен высоты 0,8 – 1 м. Листовой и рулонный утеплитель крепится к внутренней стене при помощи дюбелей-грибов с широкой пластиковой шляпкой, после чего он закрывается внешней облицовочной кладкой.

Для сооружения гидроизоляционного слоя не рекомендуется применять «глухие» материалы, такие как рубероид. Это исключит возможность свободного газообмена между внешней средой и внутренними помещениями дома. Во внешней стене через каждые 0,5 – 1 м следует оставлять вентиляционные продухи – незаполненные раствором вертикальные швы между кирпичами.

Трёхслойная кладка кирпича позволяет решить множество проблем, возникающих при эксплуатации жилья в зимнее время. Процесс возведения таких стен показан на представленном ниже видео

.

виды технологий, преимущества и недостатки

Содержание статьи:

Один из способов улучшить показатели теплоизоляции возводимых стен – использовать кирпич с утеплителем внутри. Это также поможет сэкономить на объеме используемых стройматериалов и понизить уровень шума в жилище. Снаружи постройка будет иметь презентабельный вид благодаря использованию для облицовки специальных сортов кирпича.

Выбор утеплителя

Утепление кирпичной стены внутри минеральной ватой

Наилучшими эксплуатационными качествами будет обладать слоистая кладка с использованием эффективного внутреннего утеплителя. К нему предъявляется ряд требований. Во-первых, в соответствии с нормами пожарной безопасности, материал должен быть негорючим. Во-вторых, он должен обладать теплопроводностью, достаточной для защиты внутренних помещений при наиболее низких зимних температурах, характерных для местности. Значение этого параметра указывается на упаковке или в прилагаемой документации. При сравнении с температурными минимумами региона можно определить, насколько толстый слой утеплителя потребуется. Также необходимо, чтобы материал хорошо пропускал пар. В противном случае капельки воды будут накапливаться в его толще, а это понижает теплопроводность.

Минеральная вата

Постройки утепляют разными материалами, имеющими в составе минеральные волокна. Производят их посредством центрифугирования базальта или стекла, прежде подвергнутых плавке. Привлекательными эти материалы делают огнестойкость и отличные теплоизоляционные свойства. Последние обусловлены пористой структурой утеплителя. Единственный недостаток минваты – восприимчивость к сырости. Из-за этого при монтаже придется позаботиться об организации гидроизоляционного слоя.

Пенополистирол

Пенополистирол внутри кирпичной стены

Его применяют как в листовом виде, так и в форме сыпучих гранул. Огнестойкостью он не обладает. При попадании на стенку открытого огня пенополистирол плавится, после инцидента жилище потребует реставрации с заменой наружного слоя кирпича. Вещество невосприимчиво к сырости. Еще одно его преимущество – легкость: благодаря этому его используют, когда нельзя перегружать фундамент здания.

Насыпные утеплители

Применение керамзита

В колодцевой кладке с утеплителем иногда применяют насыпание в лакуны керамзита или шлака. Такой ход привлекает простотой организации и дешевизной самого материала. Однако по теплоизоляционным свойствам данные вещества уступают минвате и вспененному полистиролу. Шлаковые насыпи, помимо этого, впитывают много воды, что также не способствует улучшению эксплуатационных качеств.

Пенополистирол в сыпучем виде хорош тем, что обладает минимальной гигроскопичностью.

Виды кладки стен с утеплителем внутри

Кирпичная кладка с утеплителем внутри может быть организована одним из двух способов. При колодцевом методе материал закладывают в узлы, образованные несущими стенами и перемычками. Используют также способ кладки, когда утепление выкладывается сплошным слоем.

Облегченная колодцевая кладка

В основе такой конструкции – пара кирпичных стенок, параллельных друг другу и находящихся на расстоянии 0,15-0,3 м. В некоторых местах их соединяют между собой горизонтальными поверхностями, состоящими из одного ряда теплоизоляционного кирпича. Обустраиваться они могут с разной частотой (через каждые 0,7-1,2 м вертикальной плоскости). Промежутки от одной перегородки до другой заполняются утеплением. Как правило, для этого используются сыпучие материалы – щебень, керамзит или песок. Наполнив колодец до половины, насыпь нужно утрамбовать, чтобы частицы располагались плотнее. Некоторые типы утеплителей полагается обмазывать бетонным раствором и защищать от усадки специальной армировочной конструкцией. Оставлять голые колодцы в верхней части строения нельзя – их необходимо закрыть несколькими рядами выложенных кирпичей. Допустимо обустраивать в толще стены воздушную прослойку. Это могут быть узкие полосы пустых участков между стенами (не шире 5-7 см). Они предотвращают скапливание влаги в утеплителе. Рекомендуется делать толщину прослойки равной 2 см.

Устройство трехслойной стеновой конструкции

Трехслойная стена с утеплителем

Конструкция трехслойной стены из кирпича с утеплителем предполагает наличие зазора между внутренним (несущим) и фасадным рядами. Через некоторые промежутки их соединяют армирующими металлическими элементами. В образовавшийся зазор прокладывают слой утепления. При такой конструкции внутренний слой может быть также газобетонным или выполненным из шлакоблоков. Он реализует несущую функцию для кровли, а также для перегородок между этажами. По толщине многослойная кладка стен в 640 с утеплителем практикуется чаще всего. Но показатель может отличаться в большую или меньшую сторону.

Наружная стена выполняет облицовочную функцию, создает привлекательный внешний вид, а также защищает утепляющий материал от факторов внешней среды, негативно влияющих на его эксплуатационные качества. Ее делают из специальных декоративных сортов кирпича.

Необходимые инструменты и материалы

Инструменты для строительства

Перед тем как начать кладку кирпичных стен с утеплителем необходимо приготовить чертеж, где указывается взаимное расположение элементов, основные габариты и расстояния. Также нужно запастись достаточным количеством утеплителя. Можно воспользоваться таблицей теплопроводностей основных материалов. Чем больше значение этого параметра, тем толще должен быть слой утеплителя.

Также для проведения работ понадобятся следующие инструменты:

  • армирующая сетка;
  • емкость для смеси;
  • гидроизоляция из рулонных битумных материалов;
  • строительные анкерные болты;
  • уровень;
  • инструмент для шпатлевки;
  • кельма;
  • отвес.

Необходимо запастись кирпичом для возведения самих стеновых конструкций. При трехслойной кладке фасадная часть делается из специальных облицовочных сортов.

Технология строительства стен с утеплителем внутри

Сначала на фундамент укладывают гидроизоляционную отсечку, предотвращающую намокание утепляющего слоя. Размечают границы основания и производят кладку внутренней стенки. В качестве материала используется полнотелый кирпич. Способ работы традиционный для стен несущего типа. Если работы производятся в регионе с холодными зимами, конструкцию можно сделать более толстой (в полтора кирпича).

Когда высота несущей части достигнет примерно метра, начинают выкладку наружной стены с облицовочным слоем. При этом соблюдают указанные в чертеже расстояния. Между двумя стенами должно оставаться пространство, куда будут насыпать или крепить утеплитель. Соединяться они могут кирпичными перемычками либо арматурно-анкерными связками.

Смонтировав связующие компоненты, производят засыпку или закрепление утеплителя. Если используются материалы в листовой форме, их устанавливают в зазор, а затем скрепляют с несущей стенкой посредством дюбельных гвоздей с пластмассовыми шляпками. Установив утеплитель, продолжают выкладку следующих рядов обеих стен на высоту 0,6-1,2 м. После этого снова организуют перемычки и размещение теплоизоляционного материала. Так продолжают до достижения стенами требуемой высоты.

Трехслойные утепленные стены хорошо подходят для местностей с холодными зимами. Снаружи такое здание выглядит как сплошная кирпичная стена. Использование облицовочных пород освобождает от необходимости в покраске или ином дополнительном покрытии.

Стена дома в три слоя с облицовкой кирпичем

Облицовка фасада кирпичем популярна при строительстве частных домов, отлично смотрится и долговечная. Стены, облицованные кирпичем, чаще делают трехслойными, чтобы обеспечить необходимое теплосбережение. Первым слоем является несущая стена, вторым — утеплитель, а третьим — самонесущий слой облицовочного кирпича, который опирается на тот же фундамент, что и основная стена.

При создании трехслойной стены всегда возникает ряд вопросов, например:

  • Из чего делать несущую стену?
  • Какой утеплитель выбрать?
  • Нужен ли вентиляционный зазор над утеплителем (влечет дополнительное уширение цоколя)?
  • Как связать несущую стену, утеплитель, и фасадное оформление?


Обоснованные ответы на эти и другие вопросы имеются в проектной документации, в соответствии с которой необходимо вести строительство. Для контроля работ или для выполнения их своими руками нужно ознакомиться с конструкцией стены облицованной кирпичем и нюансами ее строительства.

Рассмотрим подробнее основные моменты строительства трехслойных стен облицованных кирпичем.

На что обратить внимание

Трехслойная стена по сравнению с однослойной, например, из блоков поризованной керамики, имеет недостатки, основные из которых:

  • Возможно увлажнение стены при нарушении технологии строительства или разрушении слоев.
  • У обычных утеплителей минеральной ваты и пенополистиролов долговечность меньше чем у основы и облицовки примерно в 3 раза. Такой утеплитель должен меняться с разрушением фасада.


Несущая стена выполняется чаще из полнотелого кирпича или малоформатных бетонных блоков, тогда ее толщина должна быть не менее:
— для одноэтажных зданий — 18 — 24 см.
— для 2 — 3 этажных зданий — от 29 см.

Также несущую стену можно выполнить из более легких материалов — газобетонов, керамзитобетонов и т.п. Применяются малоформатные блоки плотностью от 700 кг/м куб и больше. Толщина несущей стены определяется проектом, исходя из необходимой прочности, но обычно в пределах 25 — 50 см. Но с несущей стеной из облегченных пористых материалов возникают проблемы влагонакопления (см. ниже).

Типичная схема трехслойной стены с несущей стеной из кладки в два кирпича 24 см шириной (1), с утеплителем из жестких минераловатных плит (2), на фундаменте (3), вентиляционным зазором и гибкими стеклопластиковыми связями (4), с облицовкой из клинкерного кирпича (5) с вентиляционными отверстиями в швах в нижней части (6).

Какое утепление применяется

В качестве утепления возможно использование:

  • пенополистиролов (ЭППС, ППС, ПСБ), которые отличаются высоким сопротивлением движению пара, фактически выступают пароизоляторами.
  • минеральных ват, как низкой плотнсоти 30 — 50 кг/м куб, так и жестких плит плотностью 80 — 120 кг/м куб, которые наклеиваются на несущую стену также как и пенополистиролы;
  • пеностеклом, выступающим как абсолютный пароизолятор;
  • газобетоном низкой плотности 100 — 200 кг/м куб. Это относительно новый утеплитель, который имеет теплоизоляционные качества на уровне минеральной ваты (коэффициент теплопроводности 0,5 — 0,6 Вт/моК ) и низкое сопротивление движению пара — 0,28 мг/(м*год*Па).


Первые два утеплителя дешевые, считаются традиционными, в основном применяются при утеплении частных домов. Но они предают многослойной стене главный недостаток — слишком маленький срок службы — 25 — 35 лет. По истечении которого, утеплитель нужно менять, что для трехслойной стены не дешево.

Последние два без этого недостатка, пеностекло называют \»вечным\», а автоклавный газобетон представляет из себя пористый камень, его прогнозируемый срок службы сравним с кирпичем. Причем в отличие от дорогого пеностекла у газобетона доступная цена. Но популярность этого утеплителя пока еще маленькая.

Плиты из газобетона толщиной до 10 см наклеивают на несущую стену и дополнительно фиксируют тарельчатыми дюбелями 1- 2 шт. на одну плиту. Из плит толщиной более чем 10 см делают кладку на клею рядом с несущей стеной с опорой на фундамент, при этом возможен непродуваемый технологический зазор со стеной 2 — 10 мм.

Вопрос вентиляционного зазора в несущей стене

У слоя минеральной ваты или газобетона паропроницаемость будет больше чем у несущей стены, но меньше чем у облицовки кирпичем. Если между утеплителем и облицовкой не оставлять вентиляционный зазор,

то нарушится основной принцип строительства многослойных стен — наружный слой должен быть более паропроницаем. В стене в холодный период будет накапливаться влага с последствиями:
— значительное уменьшение теплосберегающих свойств стены;
— сокращение срока службы, разрушение материалов.

Если же над слоем утеплителя будет вентиляционный зазор шириной 3 см, по которому снизу вверх движется воздух, то накопления влаги не произойдет.

Наглядно на графиках, согласно теоретическим расчетам на ЭВМ, представлено накопление влаги по месяцам в трехслойной стене. Несущая стена — керамзитобетон слоем 25 см, утеплитель — минеральная вата 12 см, облицовка — керамический кирпич 12 см. Регион — Санкт-Петербург.

  • первый график для стены с облицовкой кирпичем без вент. зазора.
  • второй — вместо кирпича применена минеральная штукатурка слоем 1 см, увлажнение в несколько раз меньше.
  • третий — между минеральной ватой и облицовкой из кирпича имеется вентиляционный зазор, накопления влаги не происходит.


На практике влага по утеплителю стекает вниз, накапливается, идет через щели, ее можно сливать со стены пробурив отверстие…

Если применять пенополистирол плотностью выше 35 кг/м куб слоем обычной толщины, то надобность в вентиляционном зазоре отпадает, накопление влаги не происходит, вследствие минимального движения пара.

Но если несущая стена будет из пористых, паропрозрачных материалов, (газобетона и подобных), то в ней возможно подувлажнение в точке росы при любой констуркции фасада (точка росы будет находиться в основном в стене, ввиду повышенной теплоизоляции ее материала). Поэтому изнутри несущую стену из легких пористых материалов, обязательно защищают слоем пароизоляции. Но такая конструкция более дорогая и проблемная, поэтому пористые конструкционные материалы лучше применять в однослойных стенах.

Нужно отметить, что однослойная стена, например, из газобетона или поризованной керамики лишена подобных проблем. Как построить теплую однослойную стену

Толщина утеплителя выбирается в соответствии с расчетом по необходимому сопротивлению теплопередаче стены, обычно находится в пределах 7 – 12 см, для пеностекла — до 15 см.

Какую конструкцию трехслойной стены выбрать

Для регионов с холодными зимами в случае применения паропрозрачных утеплителей минеральная вата или газобетон 100 кг/м куб наличие вентиляционного зазора в стене является обязательным, для обеспечения ее нормального состояния.

При этом вентиляционный зазор остается открытым под кровлей, а в нижней части стены для подачи воздуха оставляют незаполнеными вертикальные швы между кирпичами, применяют щелевой кирпич, таким образом, чтобы площадь отверстий была не менее 75 см кв. на 20 метров кв. кладки.

Минеральная вата плотностью до 80 кг/м кв. должна закрываться ветрозащитной супердиффузионной мембраной, которая препятствует продуванию ее слоя воздухом. Мембрана и слои ваты крепятся тарельчатыми дюбелями 10 шт. на м кв. в несущую стену.

ППС, газобетон, возводят с применение клея, в соответствии с рекомендациями выше. Дополнительная фиксация обычно 3 — 5 пластиковых дюбелей на метр квадратный.

В трехслойной стене рекомендуется применять кладочную сетку, которой связываются все слои (и кирпичная облицовка).
При этом шаг установки сетки по вертикали — 500 — 600 мм, по размерам плиты утеплителя (можно меньше). Если применяются стеклопластиковые связи, то их количество не должно быть меньше 4 шт. на метр кв., а шаг установки по горизонтали не более 500 мм., возле проемов, на углах шах установки связей уменьшается, до 8 шт. на м. кв.

Кирпичная облицовка армируется кладочной сеткой с шагом по вертикали не более 1,2 метра, с заводкой сетки в несущую стену.

Двери и окна располагают по глубине стены напротив границы утеплитель-несущая стена. В таком случае достигается лучшая экономия тепла на проемах, а также уменьшается риск запотевания стекол.

Выводы

Сейчас автоклавный газобетон низкой плотности теснит минеральную вату, ввиду того что он более экологичный и долговечный.

Применение газобетонных утепляющих панелей в трехслойной стене облицованной кирпичем и несущей стеной из тяжелых материалов представляется оптимальным. Но с этим утеплителем желательно делать вентиляционный зазор, так как сам материал восприимчив к увлажнению.

Применение тяжелых материалов для несущей стены избавляет от проблем с накоплением влаги в толще стены. Несущая стена из газобетонов высокой плотности должна ограждаться паробарьером изнутри при любой конструкции двух или трехслойной стены.

Минераловатные плиты лучше применить большой плотности, от 80 кг/м куб, без ветрозащитной мембраны, которая также является \»слабым звеном\» в конструкции, если учитывать ее неразборность.

Сократить затраты на строительство, уменьшить толщину стены можно если применить пенополистиролы для утепления без вент. зазора. Также у них меньший коэффициент теплопроводности, они могут применяться более тонким слоем, что в итоге даст экономию толщины до 5 – 8 см. Дополнительная экономия – кладка фасадного кирпича на ребро, толщиной слоя в 6 см. Но здесь требуются увеличение количества связей.

Применение в трехслойной стене пенополистиролов и минеральной ваты с низкой плотностью представляется неоправданной экономией.

ТТК. Устройство слоистой (многослойной) кирпичной кладки,

1. ОБЛАСТЬ ПРИМЕНЕНИЯ


Типовая технологическая карта (ТТК) составлена на устройство слоистой (многослойной) кирпичной кладки.

ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

2. ОБЩИЕ ПОЛОЖЕНИЯ


При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка (рис.1), которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения.

Рис.1. Слоистая кладка


Описание технологии слоистой кладки

Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:

- несущую стену из кирпича или другого материала;

- теплоизоляционный слой;

- облицовку из кирпича.

Материалы и конструктивные решения

В качестве теплоизоляционного материала в конструкции слоистой кладки часто используют засыпку из гранулированной минеральной ваты, плиты из каменной ваты или пенопласта (рис.2).

Рис.2. Теплоизоляционный материал из пенопласта

Трёхслойная кладка


Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка (рис.3). Конструкция её выглядит следующим образом:

1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.

2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.

3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.

Рис.3. Трехслойная стена в разрезе:

1 - внутренняя отделка; 2 - несущая стена здания; 3 - утеплитель между кирпичной кладкой; 4 - вентиляционный зазор между внутренним утеплителем и облицовочной стеной; 5 - наружная стена с облицовкой из кирпича; 6 - внутреннее армирование, соединяющее внутреннюю и внешнюю стену


При использовании стержней (металлических или стеклопластиковых) в качестве связей между верстами минераловатные плиты просто накалываются на них. Дополнительного крепления не требуется (рис.4).

Рис.4. Трехслойная кирпичная кладка с утеплителем. В качестве связей используются стержни:

1 - внутренняя часть кирпичной стены; 2 - минеральная вата; 3 - наружная часть кирпичной стены; 4 - связи


В такой конструкции появляется возможность устроить воздушный зазор между утеплителем и наружной верстой для лучшего вывода влаги из несущей стены и утеплителя.

При использовании теплоизоляционного слоя между внутренней и наружной верстами должны быть предусмотрены гибкие связи. Ранее они выполнялись из стальной арматуры, сейчас - из щелочестойкого стеклопластика. Этот вариант предпочтителен из-за меньшей теплопроводности стеклопластиковых стержней. Теплопроводность связей оказывает сильное влияние на тепловую однородность конструкции. Замена стальных гибких связей на стеклопластиковые позволяет снизить толщину теплоизоляционного слоя на 5-10%.

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него (рис.5). Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, т.к. избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. В то время как в конструкции без воздушного зазора пар будет проходить и через облицовочный кирпич. При этом воздушный зазор увеличивает общую толщину стены, а, следовательно, и фундамента; увеличится длина гибких связей.

Рис.5. Схема слоистой кладки:

А - без воздушного зазора; Б - с воздушным зазором


Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.

Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.

Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.

Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.

Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3-3,5 кирпича.

Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя


В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Рис.6. Минеральная плита


Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала - воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол


Вспененный полистирол - ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал (рис.7).

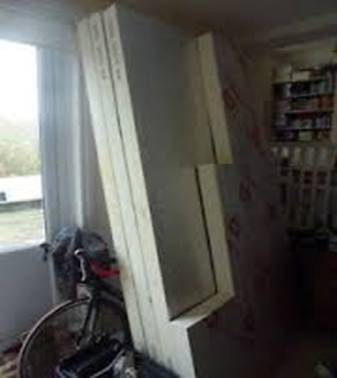

Рис.7. Листы пенополистирола


Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители


В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен - склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ


Технология кладки с утеплителем (рис.8):

1. Кладка облицовочного слоя до уровня связей;

2. Монтаж теплоизоляционного слоя, производится таким образом, чтобы верх его был выше облицовочного слоя на 5-10 см;

3. Кладка несущего слоя до следующего уровня связей;

4. Установка связей и протыкание их через утеплитель. Если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве;

5. Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.

Рис.8. Последовательность монтажа

Установка связей


Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями - связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5-6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину 6-9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на 1 м.

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы (рис.9).

Рис.9. Установка связей с фиксирующими шайбами


Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

4. ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

4.1. Контроль и оценку качества работ при производстве работ по устройству слоистой (многослойной) кирпичной кладки следует выполнять в соответствии с требованиями нормативных документов:

- СП 48.13330.2011 Организация строительства. Актуализированная редакция СНиП 12-01-2004;

- СП 70.13330.2012 Несущие и ограждающие конструкции

кладка кирпичной стены с утеплителем

Кладка кирпича с утеплителем

Один из методов строительства — кирпичная кладка с утеплителем. Технология возведения стен таким способом помогает сэкономить время, а также материальные и физические ресурсы на проведение дальнейших монтажных и отделочных работ. Для утепления применяют разные разновидности материала.

Кладка с утеплителем: виды, преимущества и недостатки

Технологический процесс по сооружению здания из кирпича с утепляющим материалом внутри классифицируется по месту крепления утеплителя. Облегченная колодцевая методика включает две самостоятельных конструкции, внутри скрепленных маленькими горизонтальными кирпичными мостиками или пенополистиролом. Кладка кирпича с утеплителем предполагает такие преимущества:

  • Толщина утеплителя не превышает толщину конструкции.
  • Вещество внутри не поддается возгоранию.
  • Снаружи кладка имеет вид кирпичной стены, что позволяет декорировать конструкцию.
  • Можно возводить в любое время.

Несмотря на все преимущества, двухслойные стены имеют ряд минусов:

  • требуют выполнения большого количества работ;
  • необходимо постоянно контролировать состояние утеплителя внутри;
  • теплотехническая однородность на низком уровне;
  • мостики сохраняют холод;
  • тяжело поддаются ремонту.

При трехслойной конструкции паробарьером может быть облицовочный кирпич.

Еще один вариант применения утепляющего элемента в процессе кирпичной кладки — трехслойная конструкция. В этом случае применяются панели, сохраняющие тепло. Утеплитель крепится за счет использования анкеров. Приспособления предварительно закрепляют в стене. При использовании этой технологии необходим паробарьер, чтобы предотвратить образование конденсата. Сделать его можно из лицевого кирпича или применяют декоративный камень.

Утеплять стены в три слоя опасно, потому что такие сооружения подвержены скорейшей деформации.

Какой материал используют для утепления дома?

Теплоизоляция при возведении кирпичных конструкций может проводиться посредством разных материалов. Чаще всего используют следующие:

  • минеральная вата;
  • пенополистерол;
  • стекловата.

Иногда для наружных стен применяют шлак, который засыпают в полость между стенами. Такой утеплитель под кирпичную кладку лучше тем, что он улучшает прочность конструкции. При выборе чем утеплить сооружение необходимо обращать внимание на такие качества:

Пенопласт можно использовать тогда, когда важно не перегрузить фундамент.

  • Устойчивость к деформации. Теплоизоляционное изделие должно не изменяться в размерах или структуре под воздействием погодных условий. Особенно актуально, если утепляться будет лицевая часть.
  • Влагоустойчивость. Кладка с утеплителем внутри должна осуществляться такими материалами, которые не впитывают влагу. В этом плане лучше использовать стеклопластик.
  • Не перегружают фундамент. Особенно эффективна методика кирпич-пенопласт-кирпич.
  • Не требуют сложных конструкторских и монтажных работ. Утеплять посредством пенополистирола просто и быстро.

Вернуться к оглавлению

Как рассчитать толщину утеплителя для кирпичной кладки?

Утепление стен в 2 кирпича необходимо проводит с точным расчетом количества необходимых материалов. Чтобы минимизировать лишние расходы и сделать кладку в полтора кирпича теплее, необходимо точно рассчитать толщину утеплителя. Каждый стройматериал, который используют для строительства наружных стен, обладает своими характеристиками. Основные требования, на основании которых подбирают материал для утепления, представлены в таблице:

Кирпичная кладка с утеплителем и облицовкой: возможные варианты

Сегодняшние экономические реалии не позволяют расточительно относиться к любым ресурсам, а строительные нормы требуют просто неимоверных расходов при возведении кирпичных стен, чтобы их энергоэффективность была на должном уровне.

Поэтому для любого строителя давно стал очевиден такой вариант, как кирпичная кладка с утеплителем, иначе полутораметровые стены просто окажутся не по карману заказчику, а более тонкие считаются ГОСТами неэффективными.

Утепление стен позволяет экономить на стройматериалах и повышает общую энергоэффективность строения.

Варианты утепления кирпичных стен

Использование колодезной кладки позволяет утеплять стены сыпучими утеплителями.

Если мы говорим о кирпичных стенах, то вариантов их утепления существует масса, но все их можно разделить на три группы по признаку расположения:

  1. Внутреннее расположение. Утеплитель монтируют на стену внутри помещения.
  2. Утепление стен между кирпичной кладкой. Теплоизоляционный материал располагают между слоями кирпича.
  3. Внешнее, или фасадное утепление. Тут есть варианты: мокрый, когда утеплитель монтируют на стену и покрывают штукатуркой, и сухой, когда используют навесные фасадные конструкции.

Давайте вкратце рассмотрим эти варианты.

Внутреннее расположение

Теплоизолятор обычно монтируют между профилем, на который впоследствии навешивают обшивку из гипсокартона или других материалов.

Это самый неэффективный и даже вредный способ, так как он отсекает несущие конструкции от отопления, что приводит к целому ряду негативных последствий. Единственное оправдание для такого способа утепления кирпичной стены изнутри — это невозможность других вариантов.

Вот список недостатков внутреннего расположения утеплителя:

  • Внешние стены, которые являются основными несущими конструкциями здания, оказываются отсечены от системы отопления, в результате чего промерзают полностью, что приводит к преждевременному износу и старению материалов;
  • Кирпичная кладка имеет ограниченный ресурс циклов замерзания-оттаивания, а оказавшись за пределами отапливаемой зоны, она этот ресурс вырабатывает намного быстрее;
  • Внутреннее расположение смещает точку росы, что приводит к выпадению конденсата прямо на поверхности стены или в толще утеплителя, как результат — грибок, плесень, коррозия и другие неприятности;
  • Уменьшается полезный внутренний объем помещений;
  • На стены становится трудно навешивать мебель и другие аксессуары.

Это далеко не полный список, но его вполне достаточно, чтобы убедиться в несостоятельности данного метода утепления. Конечно, работать внутри помещения удобнее и комфортнее, цена работы падает, но это слабое оправдание для нарушения строительных аксиом.

Совет!
Конечно, утеплить стену многоэтажного дома на большой высоте своими руками — непросто, но лучше потратиться один раз на монтажников-профессионалов, чем потом мучиться на протяжении лет.

Междуслойное расположение

На фото наглядно показана схема расположения слоев.

Это достаточно эффективный способ расположения теплоизоляции.

Однако и тут есть некоторые моменты, на которые следует указать:

  • Осуществить такое утепление возможно только на этапе строительства, так как иначе это будет слишком дорогим и неоправданно трудоемким занятием;
  • Все работы должны быть проведены просто идеально, так как возможности демонтировать и переделать у вас не будет;
  • Ремонт или замена утеплителя весьма затруднены, если не сказать невозможны.

Если вас не пугает этот список, тогда идем дальше. Как выбрать утеплитель под кирпичную кладку? Здесь есть несколько вариантов: сыпучие материалы, твердые плиты и минеральная вата.

Первый способ самый дешевый, но и самый неэффективный. Кроме того он достаточно трудоемкий, так как требует колодезных кладок и других нюансов. Также имеется опасность отсыревания сыпучего утеплителя и потери его теплоизоляционных качеств.

При выборе плитного утеплителя, вы должны руководствоваться такими принципами: материал обязан иметь низкую гигроскопичность, а лучше быть гидрофобизирован, а также он должен хорошо держать форму. Ну и, естественно, иметь длительный срок эксплуатации.

Под эти требования подходит несколько материалов: пенопласт, пенополистирол, пеностекло, плотная базальтовая вата.

Использование минеральной ваты для внутреннего утепления кирпичной кладки.

Также стоит сказать про еще одно правило: утеплитель располагается как можно ближе к внешнему слою. То есть вы строите стену, используя строительный кирпич из керамики или двойной силикатный кирпич М 150, утепляете ее слоем теплоизоляции в соответствии с правилами монтажа того или иного материала, а затем выкладывает облицовочный слой кладки в полкирпича. Такая инструкция является наиболее верной.

Важно!
При использовании минеральной ваты советуют оставлять небольшой зазор в 1 – 2 сантиметра между утеплителем и облицовочным слоем кирпича.
Это позволит выводить влагу из утеплителя по тому же принципу, что и в вентилируемом фасаде.

Из всех перечисленных материалов самым подходящим является экструдированный пенополистирол, так как этот материал:

  • не боится влаги,
  • не впитывает ее,
  • достаточно прочен на сжатие,
  • не боится вредителей,
  • биологической или электрохимической коррозии,
  • имеет длительный срок годности.

Внешнее утепление

Утеплитель можно расположить под панелями сайдинга или другой облицовкой.

Фасадное утепление представляется наиболее приемлемым.

  1. Во-первых, его можно произвести как в процессе строительства, так и на старую стену.
  2. Во-вторых, это достаточно простая процедура, которая не требует особых навыков и умений.
  3. В-третьих, внешнее расположение теплоизоляции наиболее приемлемо с точки зрения теплофизики, так как не смещает точку росы внутрь конструкции.

Наконец, вы всегда имеете доступ к теплоизоляционному слою, и можете его заменить или произвести любой локальный ремонт.

Наружное утепление стены пенопластом.

При фасадном утеплении используют два основных метода: мокрый и сухой. Первый предполагает расположение утеплителя под слоем фасадной штукатурки или шпаклевки, которая наносится мокрым способом.

Второй метод подразумевает использование навесных фасадных конструкций, таких как сайдинг, блокхауз или вентилируемый фасад классического исполнения.

Монтаж вентилируемого фасада.

Каждый из перечисленных методов имеет недостатки и преимущества, но в целом мокрый метод более популярен, так как проще выполняется и дешевле стоит. С другой стороны, вентилируемый фасад более долговечен и позволяет производить любой локальный ремонт путем замены одной панели или плиты утеплителя.

Тонкости кирпичной кладки с утеплителем

Актуальность этого типа укладки

На сегодняшний день во всем мире бурными темпами развивается такая отрасль народного хозяйства, как строительство. Ежегодно строятся сотни новых зданий и сооружений. Наиболее любимыми и распространенными строительными материалами являются следующие: бетон, железобетон, пластик, металлочерепица, металлопластик, кирпич. Кирпич, несомненно, самый практичный из них. В настоящее время кладка кирпича постоянно модернизируется, появляются все новые и новые ее способы. Для этих целей применяется кирпич разного типа: полнотелый, пустотелый, одинарный полуторный, двойной. Наиболее часто кирпич используется для строительства жилых и общественных зданий, где самое важное — это поддержание оптимального микроклимата внутри помещений.

Для утепления кирпичной кладки, можно воспользоваться несколькими вариантами — шлаком, минеральной ватой, стекловатой, бетоном. Кладка осуществляется несколькими способами — трехслойная с воздушным зазором и без него или колодцевая.

На сегодня очень актуальна стала кладка кирпича с утеплителем. Возникла она еще в середине прошлого века. Тогда в качестве утеплителя применяли мох, опилки, торф. В современном мире они уже неэффективны и заменены на более современные материалы. Утеплителем можно пользоваться практически при любых видах строительства, где применяются в качестве ограждающих конструкций лесоматериалы, бетонные панели, кирпичные стены. Последний вариант наиболее актуален. Рассмотрим более подробно, как проводится кирпичная кладка с утеплителем, техника кладки, преимущества данного метода.

Виды утеплителей и требования

Кладка кирпича — довольно серьезное и сложное занятие.

Наиболее часто утепление внутри кирпичных конструкций осуществляется с применением минеральной ваты, пенополистирола, стекловаты.

Схема кладки стены с утеплителем, по технологии СНиП

Некоторые мастера заполняют пространство между стенами бетоном или засыпают шлаком. Данный вариант тоже имеет свои преимущества, главное из них в том, что при этом способе кладки увеличивается прочность и стойкость конструкции. Любой утеплитель должен соответствовать следующим специальным требованиям.

Во-первых, он должен быть устойчивым к деформации. Это свойство особенно важно. Так, при действии каких-либо природных факторов, а также под силой тяжести он может измениться в размерах и форме.

Во-вторых, это влагостойкость. Несмотря на то что утепление проводится внутри конструкции, вовнутрь может попадать влага, которая нередко приводит к деформации и разрушению материала. А последнее, в свою очередь, повлияет на теплоизоляционные свойства ограждающей конструкции. Утепление проводится только теми материалами, которые не пропускают и не впитывают в себя влагу. Кроме того, излишняя влага может вызвать образование конденсата. Стеклопластик наиболее оптимален для гибких связей между ограждениями, так как он обладает низкой теплопроводностью, высокой прочностью и не пропускает влагу. Есть еще один универсальный утеплитель — это воздух.

Колодцевая кладка

Схема колодцевой кладки

Утепление стен нередко применяется при облегченной кладке кирпича. При этом снижается основная нагрузка на здание. Кроме того, такой способ позволяет сэкономить материалы, повысить процент звукоизоляции и теплоизоляции. Утепление в этом случае бывает двух видов. В первом случае проводится возведение двух стен из кирпича, а пустоты между ними ровным слоем заполняются утеплителем. Во втором случае делают только одну стену, а затем к ней крепят утеплитель. В настоящее время наиболее часто используется колодцевая кладка. Она осуществляется следующим образом: сперва возводится внутренняя несущая стена обычным кирпичом, после этого строится наружная стена толщиной в полкирпича.

Следующий шаг — установка перевязок в несколько рядов. Для этого можно использовать металлические стержни. Можно применять и другой вид кладки, при котором пустоты заполняются шлаком или бетоном. Стены возводятся толщиной в половину кирпича. При этом шлак должен отлежаться какое-то время (полгода).

Трехслойная кладка с зазором и без него

Схема трехслойных стены с утеплителем в внутреннего слоя.

При этом способе теплоизоляционные панели укладывают рядами между несущими конструкциями, фиксируются они с помощью анкеров, которые вмонтированы в стену. Для предотвращения образования конденсата в этом случае понадобится паробарьер. Лицевой слой выкладывается из обычного облицовочного кирпича или камня. Есть и другой способ, при котором делается воздушный зазор. Данный способ наиболее оптимален, так как в большей степени позволяет предотвратить образование конденсата. Вентиляционный зазор способствует высыханию утеплителя. При этом способе сперва возводится несущая внутренняя стена из обычного кирпича. Теплоизоляционные материалы насаживаются на анкеры, вмонтированные в стену.

В этом варианте применяются гибкие связи с фиксаторами, которые нужны, чтобы связать панели утеплителя со стеной и создать воздушный слой. В роли фиксаторов используют шайбы с нержавеющим покрытием. Недостатком этого способа является то, что он очень трудоемкий.

Оборудование и инструменты

Схема утепления кирпичной кладки пенополистиролом.

Утепление кирпича потребует инструментов. Утеплить ее внутри можно, имея в наличии утеплитель (вату, шлак или бетон). Кроме того, понадобится парозащитный слой. Для самой кладки важно иметь в наличии раствор на основе песка и глины или цемента, кирпичи, емкость для смешивания, строительный уровень, мастерок, соколок, лопатки. Может понадобиться лестница или болгарка для резки кирпича. Утепление кирпича желательно проводить в сухое и теплое время года во избежание попадания влаги, которая может скопиться между стенами. Утеплить стену можно как самому, так и нанять для этого бригаду специалистов.

Как уже было сказано выше, внутри стены может скапливаться влага, поэтому важно использовать только влагонепроницаемые материалы. Наиболее дешевыми из них являются стекловата или шлак. Утеплитель следует класть ровно.

Выводы и рекомендации

На основании всего вышесказанного можно сделать заключение о том, что при кладке кирпича оптимальнее всего применять утеплитель. Он должен соответствовать следующим требованиям: быть влагостойким и устойчивым к деформациям. Он должен быть внутри конструкции, между несущими стенами. Утеплить стены можно различными материалами: минеральной ватой, шлаком, бетоном, стекловатой. Есть и еще один очень хороший утеплитель — это воздух. Кладку следует осуществлять несколькими способами. Наиболее распространенные из них — это колодцевая, трехслойная с воздушным зазором и без него.

В любом случае между стенами делается перевязка, осуществляется она с помощью металлических штырей, которые крепятся на анкеры. Пространство между стенами ровным слоем заполняется материалом. Чтобы утеплить стену, понадобится оборудование и инструменты. Приобрести их можно в любом специализированном магазине. Поэтому утепление кирпичной стены и теплоизоляция — несложное, но требующее определенных знаний и умений занятие.

вент зазор, пирог стены из газобетона с облицовкой кирпичом, оконных проемов

Газобетон – материал особенный, благодаря пористой структуре, коэффициент его теплопроводности приближен по этому показателю к нарезанной поперёк волокон хвойной древесине. Это свойство повышает теплоэффективность ограждающих конструкций, но оно же является и ахиллесовой пятой, так как ячеистый материал неизбежно становится гигроскопичным и требует принятия соответствующих мер.

Идеальный вариант защиты - кирпич, который нередко используют для отделки фасадов. Обсудим особенности облицовки кирпичом дома из газобетона: расскажем о способах выполнения, их преимуществах и возможных недостатках.

Блочный газобетон – современный конструктивный материал, при невысокой себестоимости кубометра кладки обладающий прекрасными теплоизоляционными качествами и небольшой массой. Из-за открытых пор, образующихся вследствие реакции газообразователя с гидроксидом кальция, в толще затвердевшего камня может накапливаться влага. Она снижает уровень морозостойкости кладки и приносит множество других проблем, поэтому стены и нуждаются во внешней облицовке. Тем более что внешний вид неотделанной стены смотрится неэстетично, и многим не нравится.

Для отделки могут применяться любые материалы: от декоративного окрашивания - до монтажа длинномера типа сайдинга или вагонки. Можно и штукатурить, но большинство заказчиков сходятся во мнении, что лучший вариант отделки – это облицовка кирпичом дома из газобетона.

Вот в чём достоинства такого выбора:

  1. Кирпич – материал самый долговечный, его срок службы исчисляется не десятками лет, а веками.
  2. Обладает отменной механической прочностью и морозостойкостью.
  3. Кирпичная кладка лучше всего защищает фасад от ветра, что особенно актуально при его утеплении минеральной ватой.
  4. Облицовку можно производить как в процессе возведения стен, так и после - главное, чтобы это позволяла ширина фундамента.
Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Кладка может свешиваться на ¼ ширины уложенного ложком вперёд кирпича (это 3 см), но нужно ещё учесть такое же расстояние для вент зазора.

Виталий Кудряшов

Схема опирания кирпичной облицовки на фундамент

Одно из достоинств - эстетичный внешний вид кирпича. Для облицовки можно использовать варианты в цветном исполнении, с рельефом, глазировкой, торкретированной поверхностью, а также кирпичи, выполненные в нескольких оттенках для осуществления баварской кладки – вроде той, что показана на фото снизу.

Такая облицовка улучшает эстетику газобетонного фасада, значительно увеличивает срок его службы. Насколько именно - зависит от соблюдения технологий, о которых и будет рассказано в этой публикации.

Виталий Кудряшов

Всего существует четыре технологических варианта исполнения облицовки по газобетону. Два из них предусматривают вентиляционный зазор, а два обходятся без него. При этом утеплитель может присутствовать в пироге стены или теплоизоляция не предусматривается. Представим эти четыре схемы, и прокомментируем их с точки зрения теплоэффективности и экономичности стен.

Способ предполагает возведение стенки в полкирпича параллельно основной из газобетона, с закладкой в междурядное пространство армирующей сетки (когда кладка производится одновременно) или анкеров, если приходится облицовывать уже готовые стены.

Казалось бы, чего проще: воздух является хорошим теплоизолятором и не требует дополнительных расходов. По идее, вариант должен получиться выгодным – но так ли это?

Виталий Кудряшов

Воздушный зазор имеется, а утеплителя нет

Вот основные недостатки такой облицовки:

  • Чтобы теплозащита получилась качественной, толщину прослойки воздуха требуется рассчитывать, как и в случае с любым другим теплоизоляционным материалом. Чересчур активный воздухообмен тёплого воздуха с холодным вообще не даст никакого эффекта.
  • В отсутствие в пироге теплоизоляционного материала, стены приходится проектировать более толстыми. Следовательно, опорная база для стен должна быть более широкой, что повлечёт увеличение расходов на фундамент и анкеровку кладки.
  • Ничем не заполненные, образованные двумя стенками колодцы, заселяются насекомыми и грызунами, от которых даже установленные на продухи сетки не всегда спасают.

Это лучший вариант структурирования стены, при котором в её пироге присутствует и вентиляционный зазор, и утеплитель. Применяют этот способ при использовании любой разновидности минеральных ват, отличающихся высокой паропроницаемостью.

Виталий Кудряшов

Структурирование стены с минераловатным утеплением

Если учесть, что повышенная паропроницаемость характерна и для газобетона, то эти два материала «нашли друг друга». Себестоимость стен при таком раскладе получается выше, но расчётная толщина меньше.

Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Сегодня усиленно рекламируют такой утеплитель, как вспененный полистирол. Не станем оспаривать его достоинств, однако отметим, что для образования вентзазора нужна специальная опалубка. Вкупе с высокой ценой оборудования для заливки, себестоимость стен возрастёт почти вдвое.

Отсутствие воздушного промежутка под облицовкой утепляемой стены возможно только когда применяется листовой полимерный материал (пеноизол, ЭППС, ЭППУ) или пеностекло.

Виталий Кудряшов

Вариант с утеплителем без вентиляции

При этом характеристики стен нисколько не ухудшаются, а их толщина ещё уменьшается, что даёт выгоду на устройстве фундамента.

Четвёртый вариант конструирования стены предполагает простую облицовку без утепления и устройства вентилируемого промежутка. Многие, кто строит дома самостоятельно, применяют этот способ, не понимая, что он не обеспечит стенам ни теплоизоляционные свойства, ни той самой долговечности, о которой говорилось выше. Почему?

Виталий Кудряшов

Укладка кирпича вплотную, без зазора

  • В отапливаемом помещении всегда образуются пары, которые проникают в толщу стен. Если нет выхода, они накапливаются и конденсируются, и могут разрушить газобетонную кладку даже быстрее, чем если её оставить совсем без облицовки. Лучше всего этот способ отделки подходит для неотапливаемых помещений, которым требуется придать благородный вид.
  • Тех, кто строит жилые дома, этот способ привлекает тем, что здесь меньше затрат на связи. Но чаще такой выбор связан с недостаточной толщиной фундамента уже эксплуатируемого дома, фасад которого решили обновить за счёт кирпичной облицовки.
  • Нужно понимать, что коль для пара нет выхода, то и его вход в толщу ячеистобетонной стены должен быть ограничен. Это нивелируется не только применением пароизоляционных мембран, но и выбором непроницаемых для пара отделочных материалов.
Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Внимание: Увлажнённая конденсатом газобетонная кладка гораздо хуже сопротивляется теплопередаче. Думаем, это очевидный ответ на вопрос, можно ли газоблок облицовывать кирпичом без вент зазора.

Виталий Кудряшов

Выше говорилось о способах устройства кирпично-газобетонных стен, в которых присутствуют и варианты с теплоизоляцией, и без неё. Так нужен ли утеплитель между газобетоном и кирпичом?

Вообще, стены толщиной от 300 мм с точки зрения тепловой эффективности - вполне нормальный вариант для многих регионов страны. Чтобы доутепление было целесообразным и не потянуло за собой ряд ненужных расходов, его необходимо подтвердить теплотехническим расчётом.

Однако многие строят свои дома самостоятельно, без какой-либо проектной документации. Нужно иметь в виду, утепление стены с применением материалов с низким коэффициентом паропроницаемости может спровоцировать увлажнение кладки под утеплителем. Чтобы этого не случилось, толщина утеплителя должна быть такой, чтобы она обеспечила минимум половину общего термосопротивления стены. Это можно определить только расчётом.

Чтобы не рисковать, лучше использовать для утепления минеральную вату, сквозь которую пары проходят ещё быстрее, чем через газобетон. Главное - не забыть про отверстия для воздухообмена в кирпичной кладке, а минвату можно взять любой толщины.

Виталий Кудряшов

Пирог стены: газобетон, утеплитель и облицовочный кирпич

Ширина фундамента, на который всё это должно опираться, зависит от того, какая толщина стен из газобетона при облицовке кирпичом.

Если уж существует несколько вариантов структурирования стенового пирога, то и набор технологических операций в том или ином случае будет разным. Всё зависит от того, производится облицовка параллельно с кладкой блоков, или отделка осуществляется позже.

В процессе нового строительства обе кладки можно возводить одновременно, по всей толщине стены. При этом фундамент сразу заливается необходимой для этого ширины, верхний обрез цоколя обязательно гидроизолируется в два слоя. Обычно это наклеенный на битумную мастику рулонный материал.

Кто занимается такой работой впервые, неизбежно столкнётся с вопросом: «Надо ли всё делать одновременно, или следует первым выводить что-то одно: кладку из газосиликата или кирпича?». По форматам эти два материала несопоставимы. Кирпич мельче, в такой кладке больше швов на погонный метр высоту и они более толстые.

Бетонный блок по размерам более крупный, и чаще монтируется на клей, а не на раствор. Разницу усадок могут компенсировать только гибкие связи, они же позволяют реализовать все три перечисленных варианта.

Строительные нормативы на счёт порядка возведения особых указаний не дают, но существующая технологическая карта предусматривает сначала возведение основных стен, а потом уже их облицовку с утеплением и устройством воздушного промежутка шириной 30 мм. При этом необходимо выполнение таких технологических операций:

  1. установки причального шнура с его последующей переустановкой;
  2. раскладки вдоль стены кирпича;
  3. изготовления или подачи готового раствора;
  4. укладки связей для перевязки двух стенок;
  5. укладки самих кирпичей;
  6. расшивки кладочных швов;
  7. контроля правильности кладки.

Для облицовки берут цельный кирпич, и кладут его с перевязкой швов на протяжённости ряда. Продухи для обеспечения вентиляции стен устраиваются в нижнем и верхнем (подкарнизном) рядах кладки. В каждом из них и на всех стенах должно быть минимум по 4 таких отверстия. Максимальное расстояние между ними – 4 м.

Нижние продухи можно сделать посредством укладки щелевого кирпича на ребро, так, чтобы воздух мог проникать в стеновое пространство сквозь щели. Некоторые мастера для устройства продухов оставляют незаполненными раствором вертикальные швы, что возможно благодаря ограничительной рейке.

Разницу усадки двух материалов обеспечит применение гибких связей. Вот какие варианты могут использоваться в их качестве:

Материалы для связки стен Комментарий
Скобы из нержавейки. Это закладные элементы, изготавливаемые из арматуры диаметром 4-5мм. Они имеют отогнутые в разных плоскостях концы, которые закладывают в каждый третий ряд облицовки с шагом 0,75 м.
Анкеры из нержавеющей стальной полосы. Имеют Т-образную форму, удобно закладывать в вертикальные ряды.
Сетка арматурная. Для связки стенок может использоваться стальная сетка из проволоки диаметром 4-6 мм, с ячейкой не более 50*50 мм. Её устанавливают в каждом шестом ряду кирпичной кладки.
Арматура из базальтопластика и стеклопластика. Закладывают в швы через каждые 60 см по высоте стенки, и через 70-100 см по длине ряда. Глубина закладки 70-80 мм, на 1 м² расходуется порядка 4-5 штук.
Turbo Fast – спиралевидные гвозди. Один конец забивается в тело газобетона, а другой – закладывается между рядами кирпича. Их удобно использовать, когда облицовка дома из газобетона кирпичом производится после возведения стен.
Перфорированная стальная полоса. Устанавливается в процессе кладки газобетона и имеет толщину не более 2 мм. Полосу прибивают к горизонтальной поверхности гвоздями, оставляя вторые концы свободными – их потом заводят в швы кирпичной кладки. Расходуется 4 шт/ м².
Гвозди нержавеющие. Имеют длину от 120 мм, и забиваются в газобетон попарно, под углом друг к другу (45 градусов).

Если решено построить дом из газобетона, либо облицевать самостоятельно кирпичом уже эксплуатируемый, уделите особое внимание качеству заполнения швов раствором, вертикальности кладки, правильности положения в ней каждого кирпичика. Очень важно соблюдать толщину швов, которая по вертикали должна составлять 10 мм, а по горизонтали – 12.

Виталий Кудряшов

Пример анкерования базальтопластиком

Те швы, в которые закладываются связи, могут быть чуть толще. В этом случае, их размер зависит от диаметра анкера или толщины полосы. Шов по толщине может превышать этот размет на 4 мм, но его максимальная толщина не должна быть более 16 мм. Только соблюдение этих требований даст нужный результат и позволит получить тёплый и эстетичный фасад.

Утеплитель под облицовочный кирпич - эффективная теплоизоляция

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад — сделать это с помощью облицовочного утеплителя.

утепление стены под облицовочным кирпичомутепление стены под облицовочным кирпичомОтличный вариант для сокращения теплопотерь

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

  1. Кирпичи могут быть как полно-, так и пустотелыми — выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
  2. Также учитывается формат кладки кирпича. Самый распространенный вариант — это сплошная кладка, такой способ наиболее простой. Более сложный вариант — колодцевая кладка — в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
  3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя — воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
  4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.
виды кирпичавиды кирпичаВарианты материала

Преимущества утепления между блоком и кирпичом

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности — стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

  • хорошая звукоизоляция;
  • длительный срок службы;
  • прочное здание;
  • визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

минвата для утепленияминвата для утепленияМинеральная вата

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов — это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи. Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии — при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность — этот облицовочный утеплитель негорючий.

утеплитель пенополистиролутеплитель пенополистиролПенополистирол

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

насыпной утеплительнасыпной утеплительКерамзит

Насыпные утеплители также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции — в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

  1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
  2. Хорошие показатели паропроницаемости — вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
  3. Огнестойкость — также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты — это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

очищение кирпичного фасадаочищение кирпичного фасадаПредварительная очистка фасада

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя — для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

  1. Выкладываем внутреннюю стену — в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
  2. Следующий этап — выкладка наружной стены облицовкой. Ее выполняют таким образом, чтобы между стенами образовался зазор — в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
  3. Гидроизоляция — важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
  4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене — для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
  5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи — так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

Использование стали в системах облицовки

 K3 Fig 10.png

Модульная система навесных стен, прикрепленная к стальному каркасному зданию в Спиннингфилдс, Манчестер

[вверх] Типовые формы облицовки многоэтажных домов

Основные статьи: Многоэтажные офисные здания, Фасады и интерфейсы, Заполняющие стены

 Q Fig30.png


Приставки к кладке легких стальных стен

Фасадные системы, которые используются в многоэтажных зданиях, зависят от функции и масштаба здания.В средних и высотных зданиях в центре города обычно используются либо полностью застекленные фасады, либо легкие системы навесных стен.

Современные системы навесных стен «унифицированы» и устанавливаются шириной от 1,2 до 2 м и высотой от 3,6 до 4,2 м. Пример использования навесных стен в здании со стальным каркасом показан (вверху справа).

В других, более традиционных типах зданий кирпичная кладка и легкая облицовка могут быть соединены обратно со стенами, заполненными легкой сталью.Показана типичная стена с заполнением из легкой стали (слева). В этом случае кирпичная кладка опирается на грунт на высоту до 12 м и поддерживается с боков стенами заполнения.

[вверху] Облицовка соединяется со структурой

Соединение модульных систем навесных стен с краем здания со стальным каркасом часто выполняется с помощью специальных систем соединения, которые крепятся к верхней части плиты (и находятся внутри фальшпола), а также к нижнему фланцу перекрытия. кромочные балки.Показан пример системы этого типа. Эти насадки позволяют регулировать на месте, чтобы учесть изменения в прогибе балок и допусках на площадке.

  • Крепление модульной системы навесных стен к краевой балке в здании со стальным каркасом
  • Arch fig74.png
  • Arch fig75.png


Кирпичная кладка на каждом этаже может поддерживаться краевыми балками в стальных каркасах. Эти крепления выполнены в виде кронштейнов из нержавеющей стали, которые соединяются со стальными пластинами, приваренными к краевым балкам.Кронштейны размещаются на расстоянии 400 или 600 мм вдоль краевой балки, в зависимости от высоты стены от 2,8 до 4 м (и, следовательно, от ее веса), и позволяют регулировать на месте для выравнивания с кирпичной кладкой. Выступающий уголок из нержавеющей стали входит в шов раствора. На детали показано типичное наращивание материалов на краевой балке для достижения высокого уровня теплоизоляции.

 Arch fig76.png


[вверх] Системы остекления

 Arch fig77.png


Крепление из нержавеющей стали к остекленному фасаду и стеклянному ребру для устойчивости

Современные системы остекления предоставляют ряд возможностей для архитектурного выражения.Их часто используют в высоких застекленных стенах входных зон и атриумов. Типичные формы крепления - это «пауки», которые соединяются с углами 2 или 4 стеклянных панелей и обеспечивают достаточное сочленение в этих точках. Показан хороший пример. Несущая конструкция обычно имеет одну из следующих форм:

  • Столбы или балки, которые обычно имеют форму полых круглых профилей (CHS) или, в некоторых случаях, прямоугольных полых профилей (RHS).
  • Вертикальные или горизонтальные фермы с меньшими сечениями CHS.
  • Наклонные кронштейны внутренней конструкции, где система остекления используется для создания большого атриума или входной зоны.
  • Комбинированные системы стоек и натяжных стяжек с использованием:
    • Системы одинарных стяжек, которые эффективны для крыш или когда положительное ветровое давление превышает отрицательное, поскольку стяжки действуют только при растяжении.
    • Системы двойных стяжек, которые часто используются, когда стяжки с одной стороны находятся за пределами здания, и оба набора стяжек действуют на растяжение.Вертикальный элемент может быть очень маленьким.

[вверху] Внешние характеристики

[вверх] Балконы и навесы

 Arch fig78.png

Самонесущие стальные переходы и балконы в жилом доме
(Изображение любезно предоставлено Feilden Clegg Bradley Architects)

Внешние элементы могут включать балконы или другие приспособления, которые соединяются с жесткими столбами, например колонны, полы или балки.Балконы имеют различные общие формы:

  • Наземные конструкции, которые часто используются для доступа извне.
  • Консольные конструкции, приваренные или прикрученные к стальным элементам по периметру.
  • Подвесные балконы от этажа выше или, в некоторых случаях, от выступающих балок на уровне крыши.


Показан пример самонесущей стальной балконной системы. Использование стальных балок, проходящих через фасад, требует специальных мер для предотвращения тепловых мостиков.Самонесущие балконы, которые привязаны к конструкции в относительно небольшом количестве точек на уровне пола, приводят к минимальным тепловым мостам, в то время как консольные балконы требуют более крупных и прочных структурных соединений с запатентованными тепловыми «разрывами».

[вверх] Защита от солнца

Многие стальные здания спроектированы с внешней защитой от солнца, которая состоит либо из выступающих стальных элементов, либо из отдельной внешней стальной конструкции. Часто эти элементы изготавливаются из полых секций, чтобы минимизировать их размер.

В зависимости от ориентации фасада существуют различные общие формы защиты от солнца:

  • Горизонтальные «жалюзи», расположенные над и в глубине окна на южных фасадах.
  • Вертикальная штриховка на фасадах, выходящих на восток или запад, распространяется на всю высоту окна.
  • Полупрозрачные материалы, такие как перфорированные листы из нержавеющей стали или тканая проволока.


Жалюзи могут иметь форму «линзы» с использованием полых секций овальной формы или круглых секций с металлической лицевой панелью для образования требуемой формы.

Показаны некоторые примеры использования стали для защиты от солнца. Часто, когда используется внешняя стальная солнцезащитная система, она сочетается с доступом для мытья окон и т. Д.

Основные статьи: Одноэтажные промышленные здания, Строительные ограждающие конструкции

 L Fig16.png


Металлическое одноэтажное производственное здание

В одноэтажных зданиях облицовочные и кровельные системы обычно металлические и имеют две основные формы:


При облицовке стен глубокие композитные панели могут быть спроектированы таким образом, чтобы перекрывать горизонтально между колоннами, тем самым устраняя необходимость в боковых поручнях.

Двухслойные или сборные кровельные системы обычно используют стальной поддон для облицовки, который крепится к прогонам, за которым следует система интервалов (например, пластиковая муфта и распорка или распорка для рельса и кронштейна), изоляция и профилированное покрытие.

  • L Fig16.png

    Двухслойная кровельная кровля с использованием системы рельсов и кронштейнов

  • L Fig16.png

    Панели со стоячим фальцем и вкладышами


По мере увеличения глубины изоляции, чтобы соответствовать улучшенным стандартам тепловых характеристик, решения «рейка и кронштейн» обеспечивают большее поперечное ограничение прогонов.Подносы вкладыша используются для образования герметичной границы путем герметизации стыков. В качестве альтернативы, поверх лотка для вкладыша может быть размещена непроницаемая мембрана.

Профнастил для стоячих швов имеет скрытое крепление и может фиксироваться на длине до 30 м. Преимущества заключаются в том, что нет прямых проникновений через защитное покрытие, которые могут привести к утечке воды. Крепления выполнены в виде зажимов, которые удерживают пленку, но позволяют ей перемещаться в продольном направлении. Недостаток этой системы заключается в том, что прогонам обеспечивается меньше ограничений, чем при использовании традиционной фиксированной системы.

Композитные или сэндвич-панели все чаще используются, поскольку они представляют собой сборные элементы, которые производятся с диапазоном толщины до 120 мм. В кровельных применениях основные крепления к прогонам обычно выполняются через желоб кровельного профиля.

[вверх] Дополнительная литература

[вверх] Ресурсы

[вверху] См. Также

,

% PDF-1.4 % 503 0 obj> endobj Xref 503 143 0000000016 00000 н. 0000004903 00000 н. 0000004987 00000 н. 0000005193 00000 п. 0000006480 00000 н. 0000007015 00000 н. 0000007399 00000 н. 0000007758 00000 н. 0000007805 00000 н. 0000011576 00000 п. 0000011612 00000 п. 0000011657 00000 п. 0000011704 00000 п. 0000011751 00000 п. 0000011797 00000 п. 0000011844 00000 п. 0000011890 00000 п. 0000011937 00000 п. 0000011983 00000 п. 0000012030 00000 н. 0000012077 00000 п. 0000012296 00000 п. 0000012373 00000 п. 0000033309 00000 п. 0000054556 00000 п. 0000055192 00000 п. 0000058701 00000 п. 0000059102 00000 п. 0000059492 00000 п. 0000059757 00000 п. 0000081041 00000 п. 0000103275 00000 н. 0000125783 00000 н. 0000148352 00000 н. 0000148512 00000 н. 0000148565 00000 н. 0000148641 00000 п. 0000149161 00000 п. 0000152206 00000 н. 0000152490 00000 н. 0000152859 00000 н. 0000175910 00000 н. 0000192499 00000 н. 0000192929 00000 н. 0000193064 00000 н. 0000193594 00000 н. 0000194133 00000 н. 0000196803 00000 н. 0000196856 00000 н. 0000197806 00000 н. 0000197991 00000 н. 0000198488 00000 н. 0000200063 00000 н. 0000200248 00000 н. 0000201130 00000 н. 0000201315 00000 н. 0000202119 00000 н. 0000202304 00000 н. 0000208173 00000 н. 0000213241 00000 н. 0000215471 00000 н. 0000215907 00000 н. 0000216390 00000 н. 0000216732 00000 н. 0000217248 00000 н. 0000217580 00000 н. 0000217938 00000 н. 0000218288 00000 н. 0000219047 00000 н. 0000219213 00000 н. 0000219589 00000 н. 0000219884 00000 н. 0000220176 00000 н. 0000220839 00000 н. 0000221358 00000 н. 0000221893 00000 н. 0000222094 00000 н. 0000222509 00000 н. 0000222901 00000 н. 0000223426 00000 н. 0000223923 00000 н. 0000224049 00000 н. 0000224325 00000 н. 0000224742 00000 н. 0000225163 00000 н. 0000225765 00000 н. 0000226138 00000 н. 0000226500 00000 н. 0000226815 00000 н. 0000227206 00000 н. 0000227905 00000 н. 0000228391 00000 н. 0000228836 00000 н. 0000229192 00000 н. 0000229486 00000 н. 0000229799 00000 н. 0000230218 00000 п. 0000230757 00000 н. 0000230943 00000 п. 0000231624 00000 н. 0000232026 00000 н. 0000232973 00000 н. 0000233394 00000 н. 0000233870 00000 н. 0000234055 00000 н. 0000235062 00000 н. 0000235247 00000 н. 0000236088 00000 н. 0000236274 00000 н. 0000237152 00000 н. 0000237339 00000 н. 0000238295 00000 н. 0000290229 00000 н. 0000299080 00000 н. 0000300075 00000 н. 0000300261 00000 п. 0000301265 00000 н. 0000301451 00000 н. 0000302282 00000 н. 0000302468 00000 н. 0000303304 00000 н. 0000303489 00000 н. 0000304447 00000 н. 0000304633 00000 н. 0000305784 00000 н. 0000306557 00000 н. 0000306730 00000 н. 0000307678 00000 н. 0000307865 00000 н. 0000308716 00000 н. 0000308897 00000 н. 0000312590 00000 н. 0000312960 00000 н. 0000313324 00000 н. 0000313536 00000 н. 0000316054 00000 н. 0000316298 00000 н. 0000316643 00000 н. 0000316756 00000 н. 0000320461 00000 н. 0000320557 00000 н. 0000320790 00000 н. 0000003156 00000 п. прицеп ] >> startxref 0 %% EOF 645 0 obj> поток х ڬ VklSu `{о [s% d`? | Ơ yi1j4AHэV 躵 kcӍ7c / 1! Шz ۗ0` BJ

.

Стоимость облицовки дома в 2020 году?

Последнее обновление

Внешняя облицовка - это универсальный метод защиты стен здания от атмосферных воздействий, обеспечивающий простой способ улучшить его внешний вид. Панели облицовки изготавливаются из различных материалов, включая дерево, алюминий и ПВХ.

UPVC - отличная недорогая альтернатива дереву и алюминию, потому что он может быть изготовлен с различной отделкой, имитирующей деревянную отделку. Строители применяют облицовку там, где необходимо создать внешнюю обшивку, которая также служит декоративной отделкой.Облицовка подойдет независимо от того, будет ли отделка стен традиционной кирпичной кладкой, блочным или деревянным каркасом.

Заявки на покрытие из ПВХ

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки

5 главных преимуществ облицовки из ПВХ

Когда дело доходит до того, чтобы ваш дом выделялся или сливался с окружающей средой, вы можете использовать краску или цветную штукатурку. Если вы ищете простую текстурированную отделку, вероятно, подойдут два упомянутых ранее варианта.

Однако, если вы хотите добиться деревенской, деревянной или деревянной отделки, вам нужно искать в другом месте. Облицовка из ПВХ идеально подходит для создания именно того внешнего вида, который вы хотите, потому что она бывает разных цветов и стилей. К преимуществам облицовки из ПВХ можно отнести:

  1. Доступен в широком диапазоне цветов и вариантов отделки, что дает вам целый мир возможностей для создания желаемого образа.
  2. Upvc - прочный и устойчивый к атмосферным воздействиям материал, поэтому ваш дом дольше будет выглядеть великолепно при минимальном уходе.
  3. Повышает теплоизоляцию вашего дома, помогая удерживать тепло и предотвращая чрезмерные расходы на отопление.
  4. Upvc является водостойким и, в отличие от древесины, не подвержен гниению, поэтому ваши вложения прослужат вам долгое время.
  5. Легкий и простой в использовании, поэтому вы можете установить его самостоятельно, если у вас есть подходящие инструменты и оборудование.

Наружная облицовка дома НПВХ по цене

Внешняя облицовка доступна в нескольких различных профилях. Это:

  • Квадратный край.
  • Кромка перья.
  • Shiplap.
  • С выступом и рифлением.
  • Шип внахлест с гребнями и канавками.

Самый большой фактор, влияющий на цены на облицовку из ПВХ, - это тип облицовки, который вы выбираете, выбираете ли вы простые белые облицовочные панели из ПВХ или выбираете облицовочную плиту с эффектом дерева.

upvc cladding on beautiful house Установщики часто указывают свои цены за квадратный метр покрытия, поэтому чем больше ваш дом, тем больше вы можете рассчитывать заплатить. ПВХ - одна из самых дешевых форм облицовки, хотя более дорогие версии могут достигать той же цены, что и деревянная облицовка.

Цены на облицовку UPVC

сложно представить в качестве ориентира, кроме как указать ориентировочную цену за / м2, потому что ваши требования будут отличаться от требований любых других домовладельцев. Вы можете применить декоративный аспект облицовки только к части вашего дома, возможно, только к передней стене или к пристройке.

За белую облицовку из ПВХ вы можете рассчитывать заплатить около 10 фунтов стерлингов за 5 м длины. В указанную выше цену не включена стоимость всех принадлежностей, необходимых для установки. Также доступна облицовка из ПВХ с эффектом черного ясеня или палисандра по цене от 18 фунтов стерлингов.99 фунтов за 5 м для черного ясеня и 24 фунта стерлингов для розового дерева.

Дополнительные затраты на установку могут включать возведение строительных лесов для доступа на верхние этажи, где это необходимо. Всегда проверяйте, чтобы ваши котировки включали не только цены на облицовку из ПВХ, но и все сопутствующие расходы.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки

Руководство по расценкам на облицовку одной стены дома с двускатной крышей

Самая большая проблема с предоставлением точных справочных цен на внешнюю облицовку из НПВХ, помимо запроса предложения у установщика, - это широкий диапазон размеров домов в Великобритании.Чтобы лучше понять цены на облицовку дома, воспользуемся приведенным ниже примером.

Цена указана за установку облицовки из ПВХ на одном торце «среднего» террасного дома. В цену входит:

  • Базовая белая обшивка из ПВХ внахлест и все необходимые аксессуары.
  • Труд двух мастеров, работающих два дня.
  • Монтаж и демонтаж строительных лесов.
  • Вывоз любых отходов с объекта.

Общая стоимость работы составляет 1675 фунтов стерлингов со следующей разбивкой затрат:

  • Труд - 500 фунтов
  • Строительные леса - 375 фунтов стерлингов
  • Все материалы - 800 £

Выше указана ориентировочная стоимость, чтобы дать вам приблизительное представление о том, сколько будет стоить облицовка единственной фронтальной торцевой стены вашего дома белой облицовкой из ПВХ.Основываясь на этих цифрах, например, облицовка бунгало с двумя спальнями может стоить от 5000 до 6000 фунтов стерлингов. Это всего лишь оценка, и фактическая котировка, предоставленная торговцем, может быть меньше этой. Факторы, которые могут повлиять на общую стоимость, включают:

  • Изменение типа облицовки с простого белого НПВХ на более декоративную облицовку под дерево.
  • Размер вашего дома и степень необходимой облицовки.

Для получения более конкретной котировки, которая учитывает все эти факторы, посетите веб-сайт Quotatis сегодня и получите до 3 котировок от уважаемых трейдеров

Сделай сам или профессионал для облицовки наружных стен?

Облицовка отлично смотрится на поверхностях любого типа, включая подъезды или гаражи.Сами продукты просты в использовании и не требуют специальных инструментов. Если вы опытный домашний мастер, то облицовка стен вполне достижима.

Облицовка наружных стен всего дома или многоэтажного дома - это совсем другое дело. Вам потребуется оборудование для доступа, такое как строительные леса, и вам понадобится не одна пара рук.

Найти строителя с нужным опытом и проверенной репутацией может быть сложно. Вы бы не хотели тратить время на погоню за строителем, чтобы завершить работу, поэтому использование такого веб-сайта, как Quotatis, позволит вам проверять кандидатов, прежде чем нанимать их.

Помните, что если вы собираетесь облицовывать весь дом другим материалом, который влияет на его внешний вид, возможно, будет целесообразно обратиться к строительному контролю. В большинстве случаев вы получите разрешение без разрешения. Это в тех редких случаях, когда вы захотите проявить осторожность.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки ,

Как изолировать ваши внутренние стены с помощью изоляционной плиты Celotex GA 4000

How to Insulate Your Internal Walls using Celotex GA 4000 Insulation Board

Решения по утеплению стен

Стены вашего дома, вероятно, являются самыми слабыми местами в вашем доме и больше всего заслуживают надлежащей изоляции и защиты, поскольку стены находятся под воздействием ряда различных внешних факторов, таких как холода и жары, сырости и сырости, не говоря уже о том, что стена должна быть прочной и упругой, способной выдерживать прилагаемые нагрузки и удерживать всю конструкцию.Вот почему вам нужна надлежащая изоляция, независимо от того, имеете ли вы дело с твердой кладкой, деревянным каркасом или стенами с стальным каркасом, внешней или внутренней изоляцией стен. Что ж, хорошая новость заключается в том, что существует единое решение для всех упомянутых вариантов, которое можно найти в изоляционных плитах Celotex GA 4000 , которые довольно универсальны и могут стать отличным решением для внутренней изоляции стен .

Стеновые изоляционные плиты Celotex GA 4000 - это панели с пассивным инфракрасным излучением, состоящие из жесткого сердечника и облицовки из алюминиевой фольги с обеих сторон, стандартные размеры 1200 мм x 2400 мм и толщины от 50 мм до 100 мм.В производственном процессе не использовались экологически опасные пенообразователи, поэтому плиты имеют ODP 0 и низкий GWP, что позволяет отнести их к категории экологически чистых продуктов. Для получения дополнительной информации о характеристиках и преимуществах плит, пожалуйста, обратитесь к первой статье из нашей серии или к описанию продукта, доступному на страницах магазина изоляционных материалов.

Эта статья будет посвящена плитам Celotex GA 4000 для утепления стен, поэтому, если вам нужна надлежащая защита для стен, вы пришли в нужное место.

Установка Celotex GA 4000

Сплошные стены из каменной кладки

Если вы имеете дело со сплошной кирпичной стеной без полостей (таким образом, не может быть изолирована изнутри, а только снаружи), и ищете решение, которое не повлияет на размер вашего внутреннего пространства, как это обычно бывает с внешней изоляцией стен, тогда Celotex GA 4000 может быть для вас правильным решением. Эти плиты значительно снизят риск образования мостиков холода в результате стыков раствора.

Доски необходимо установить на прочную и чистую поверхность стены, при этом необходимо удалить любые большие выступы и удалить рыхлый материал. Обратите внимание, что водосточные трубы необходимо будет временно удалить и при необходимости их можно будет переместить после завершения процесса установки.

Найдите стартовую рейку и капните минимум на половину кирпича над установленной гидроизоляционной мембраной и закрепите ее на поверхности стены соответствующими винтами и дюбелями.После того, как отверстия для крепежа будут просверлены, установите изоляционные стеновые панели Celotex непосредственно на основание с помощью соответствующих креплений, убедившись, что все стыки стыкованы, а все концевые стыки расположены в шахматном порядке. Дыхательная мембрана должна быть закреплена поверх изоляционного материала с нахлестом не менее 100. Затем следует установить рейки из обработанной древесины вертикально поверх дышащей мембраны и изоляционных плит.

При добавлении отделки штукатурки необходимо закрепить обрешетку из нержавеющей стали на планках и затем нанести выбранную систему штукатурки в соответствии с данными инструкциями по установке.При укладке плитки на горизонтальных стыках применяйте наклонные галстуки и прикрепляйте рейки плитки к вертикальным, когда плитку можно будет повесить в соответствии с инструкциями производителя. Наконец, обратите внимание, что на вертикальные рейки можно установить и другие легкие системы облицовки.

Облицовка стен деревянного каркаса

Плиты Celotex GA 4000 также представляют собой отличное решение для облицовки стен деревянного каркаса, поскольку они предлагают тонкое решение, улучшенную теплоизоляцию, обеспечивают служебные полости и могут уменьшить риск образования теплового моста, особенно при установке в два слоя.

Перед установкой плат необходимо убедиться, что направляющие и стойки установлены заподлицо, а все службы установлены правильно.

Изоляционные плиты необходимо вставить в каркас и прижать к фанерной обшивке. При необходимости сервисы могут быть помещены в полость. Доски должны плотно прилегать к направляющим и стойкам, а поверхность фольги без печати обращена к воздушной полости. Чтобы убедиться, что в изоляции нет щелей, поскольку это может повлиять на тепловые характеристики всей конструкции, используйте обрезки на примыкании к стенам и убедитесь, что непрерывность изоляции сохраняется с изоляцией по периметру пола.Наконец, установите пароизоляционный слой на теплую сторону каркаса и закрепите гипсокартонную обшивку, используя соответствующие крепления.

Обшивка стен деревянного каркаса

Установка изоляционной плиты Celotex GA 4000 в настенную обшивку деревянного каркаса предотвращает образование конденсата между стойками, создавая пустоты между стойками для обслуживания и герметизируя деревянную конструкцию.

Доски необходимо устанавливать на прочную и чистую поверхность стены, при этом любые большие выступы необходимо удалять.Платы крепятся к внешней обшивке с шагом 400 мм по центру и 300 мм по периметру плиты с помощью оцинкованных гвоздей.

Крепления должны быть выровнены с головными рельсами, лежащими под ними шпильками и подошвами. Доски должны плотно прилегать к направляющим и стойкам, а поверхность фольги без печати обращена к воздушной полости. Проденьте спиральные стяжки из нержавеющей стали через доски в стойки, чтобы привязать деревянный каркас к кирпичной кладке. Чтобы гарантировать, что стяжки имеют уклон вниз от обшивки, их следует вставлять на расстоянии 10–20 мм выше кирпичного слоя.Изоляционная плита должна быть закрыта горизонтальными полостями. Это также подразумевает установку как горизонтальных, так и вертикальных заграждений вокруг дверей и окон.

Если вы добавляете какую-либо систему облицовки, такую ​​как штукатурка или подвешивание плитки, рекомендуется установить дышащую мембрану поверх изоляционных плит.

Стены со стальным каркасом

Если вы ищете легкий, простой в сборке и надежный изоляционный продукт для стен со стальным каркасом в коммерческом или промышленном здании, то вам нужна стеновая плита Celotex GA 4000 ,

Celotex GA 4000

После установки стального каркаса настало время установить панели непосредственно на внешнюю сторону стального каркаса. Доски следует временно закрепить с помощью шайб и саморезов. При необходимости перед установкой обрежьте и обрежьте доски, чтобы они подходили к дверям и окнам. В случае, если необходимо облицевать каркас кирпичной кладкой, обязательно закрепите фиксирующие каналы для стенных анкеров через доски в стойках с помощью соответствующих креплений.Конструкция облицовки кирпичной кладки должна включать в себя вкладыши. Наконец, при необходимости установите барьеры между изоляционными плитами Celotex и кирпичной кладкой.

Для получения дополнительной информации о изоляционных плитах Celotex GA4000 свяжитесь с нами в чате, позвоните нам по телефону 02033972133 или отправьте нам электронное письмо по адресу [email protected]



,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
