Кладка камина своими руками пошаговая инструкция видео: Как сделать камин своими руками: пошаговая инструкция и порядовка

Камин своими руками пошаговая инструкция с фото и видео

Содержание:

• Виды каминов
• Выбор места возведения камина
• Расчитываем высоту, ширину и площадь топочного дывого отверстия
• Используемый материал для кладки камин своими руками
• Фундамент для камина: виды и принцип заливки
• Предварительная подготовка материалов для камина и кладка рядов
• Камин своими руками пошаговая инструкция на видео

Наша повседневная жизнь наполнена множеством событий, поглощением информации из СМИ, общением с родственниками, друзьями, коллегами по работе — наше сознание терпит перегрузки. Нужна пауза — отдых в спокойной обстановке, в уютном кресле с чашечкой кофе на подлокотнике, в окружении какой-то пронзительной тишины и полумрака, нарушаемых лишь тиканьем настенных часов и сполохами пламени в камине. Пламя камина успокаивает, оживляя в памяти давно забытые приятные воспоминания…

Виды каминов

Камины дровяные представляет собой простую печь, его топка открыта и больше напоминает нишу в стене.

Обогрев помещения происходит путем излучения энергии тепла, при этом теплоотдача камина невысока — она равна 10-20%, прочее тепло вытягивает в трубу. Холодными зимами полагаться в вопросах отопления только на камин не стоит, его будет недостаточно.

Топливная камера камина (в ней сгорает топливо) должна быть широкой, но не глубокой, стенки (боковые и верхняя) выполняются с расширением (развалом) по направлению к отапливаемому помещению (под углом в 45о-60о). Такая конструкция позволит направить большее количество тепловой энергии в комнату.

Расположить камин можно вне стены, встроить его в кирпичную стену (ее толщина должна быть не менее чем в два кирпича) или пристроить к стене. Камин, благодаря своей конструкции, значительно улучшает вентиляцию помещения, но он не способен накапливать и равномерно отдавать тепло. Наибольшее количество тепла выделяется непосредственно перед топливной камерой.

Выбор места возведения камина

Размеры печей такого типа привязываются к объему комнат, в которых они устроены. Например, площадь каминной топки для помещений объемом до 70 кубометров должна быть 1:50 или 1:70, т.е. от 0,2 до 0,4 м2.

Параметры отверстия топки определяются следующим образом: соотношение высоты и ширины должно быть 2:3, т.е. при площади 0,2, 0,3 или 0,4 м2 топочное отверстие (портал) будет иметь следующие размеры — в первом случае 36х45 см, во втором — 44х67 см и в третьем — 52х77 см.

Соотношение глубины топки с ее высотой должно быть в пределах от 1:2 до 2:3, эти параметры очень важны, т.к. несоблюдение этих пропорций в сторону увеличения глубины топки уменьшит теплоотдачу, а в случае уменьшения — камин начнет задымлять комнату. Размер глубины топливной камеры необходимо выдержать в следующих пропорциях: при общей площади топливника, равной 0,2 м2 — глубина должна быть от 18 до 24 см, равной 0,3 м2 — от 22 до 30 см и равной 0,4 м2 — от 26 до 35 см.

Расчитываем высоту, ширину и площадь топочного дывого отверстия

Определим высоту и ширину топочного отверстия камина, так называемого портала топливника. Здесь также существует зависимость – для малого камина это составит 2:3 (высота к ширине). То есть для нашего камина размеры портала будут соответственно: – 0,2 кв. м – 36х45см – 0,3 кв. м – 48х63см (Примерно наш вариант) – 0,4 кв. м – 52х77см. Глубина топливника камина с высотой портала должна быть в отношении 1:2–2:3, этот размер также необходимо соблюсти, поскольку большая глубина уменьшает теплоотдачу в помещении, а меньшая вызывает задымление. В нашем случая эта глубина составит: kladka-kamina.ru

Площадь дымового отверстия для нашего камина зависит от выбранной площади каминной топки, оно должно быть меньше в 8-15 раз, т.е. при площади топки в 0,2 м2 — 0,02 м2, при площади в 0,3 м2 — 0,03 м2 и при площади в 0,4 м2 — 0,04 м2.

Каминная труба, выполненная из кирпича, будет иметь следующие длину и ширину: 14х14 см и 14х27 см. Если планируется устройство дымовой трубы округлого сечения, то она будет от 8-ми до 14 см в диаметре. Для малого и среднего каминов потребуется дымовая труба высотой от 4 до 5 метров.

Используемый материал для кладки камин своими руками

Для строительства камина потребуется: красный кирпич, бутовый камень, глина, песок, цемент и щебень. Чтобы построить камин, пользоваться которым можно действительно долго, необходимо тщательно выбирать кирпич — поштучно. Кирпич для каминов должен быть идеальным: никаких изъянов, иметь однородную структуру оранжево-красного цвета, правильную форму с ровными поверхностями и прямыми углами. Каждый кирпич нужно проверить, стукнув по нему молотком — он должен издать чистый звук.

Если кирпич прошел недостаточную температурную обработку, он будет более светлого оттенка и его излом неоднороден по структуре. После удара молотком такой кирпич издаст глухой звук, что свидетельствует о некачественном обжиге.

Пережженный кирпич имеет сине-черный или темно-серый окрас, на его поверхности видны следы оплавления. Удар молотком по такому кирпичу вызовет высокий звук. Если на поверхности кирпича есть белые пятна — они свидетельствуют о нарушенной технологии просушки (он пересушен). Требуемое количество кирпичей — около 200-300 штук (в зависимости от размеров камина и без учета трубы).

Камины и печи выкладываются с применением в качестве связующего раствора, состоящего из глины, цемента и песка. Существует мнение, что камины дровяные служат дольше всего, если при их создании использовать кемберийскую глину (синего цвета). Но вполне подойдет красная и даже обыкновенная глина. Если Вы используете огнеупорный кирпич, то для кладки потребуется огнеупорная глина. Потребуется от 0,2 до 0,5 м3 глины (в зависимости от ее жирности).

Создавая камин своими руками необходимо позаботиться о цементе. Вполне подойдет фасованный портландцемент марки 200 или 300. Потребность: 70-100 кг (включая фундаментные работы).

Настоящий портландцемент для кладки камина

Песок для кладочного раствора: фракция 0,2-1,5 мм, максимально очищенный от грязевых примесей и мусора. Потребность: 0,7 м3(включая фундаментные работы). Потребуется щебень фракции от 2 до 6 см — он будет нужен для устройства каминного фундамента. Потребность: 0,2 м3. Кроме основных материалов, понадобятся: дымовая заслонка (она же — печная задвижка), колосниковая решетка, стержни из арматуры (около 15-20 шт., диаметром от 8 до 10 мм, длиной 700 мм).

Фундамент для камина: виды и принцип заливки

Общий вес каминной конструкции в среднем составит не менее 600 кг, а в большинстве случаев — более тонны, поэтому для камина потребуется собственный независимый фундамент. Много проще соорудить фундамент для камина еще при возведении дома, иначе построить его будет достаточно сложно. Если предполагается строительство камина в здании завершенной постройки, то потребуется привлечение специалистов, способных рассчитать нагрузку будущего камина на существующие несущие конструкции.

Для камина потребуется фундамент с большими размерами в плане (на 10-15 см), чем основание камина. Важно выдерживать зазор между фундаментами здания и камина не менее чем в 50-55 мм — его необходимо заполнить песком. Перевязку фундаментов (здания и камина) выполнять нельзя — они имеют различную осадку, что приведет к образованию трещин.

Котлован для фундамента камина должен быть глубиной 600 мм — для одноэтажного дома и 700-1000 мм — для двухэтажного или его глубина должна соответствовать заданной при выполнении фундамента здания. На дно вырытого котлована необходимо поместить выравнивающую подушку из песка (на непучинистых грунтах) или песчано-гравийную (на пучинистых грунтах, состав: песок-40%, гравий-60%).

Справка:
к пучинистым грунтам относятся пылеватые и мелкие пески, супеси, суглинки и глины — т.е. грунты, широко распространенные на территории России. По достижении определенного уровня влажности, объем таких грунтов при замерзании (в зимний период) возрастает, вызывая послойный подъем грунта в пределах той глубины, на которую он промерзает. Вследствие чего происходит неравномерный подъем фундаментов, если нагрузки, воздействующие на них, не компенсируют силы пучения грунта. Пучение грунтов вызывает деформации преимущественно легких зданий, большинство из которых строится в сельской местности.

Подушка, препятствующая воздействию пучения грунта на фундамент каминов и печей, должна иметь ту же высоту, что и подушка основного фундамента здания (к примеру, в Подмосковье ее высота должна составить от 100 до 600 мм, в зависимости от степени пучения грунтов). Песчано-гравийную подушку необходимо укладывать послойно, с увлажнением каждого нового слоя. В процессе укладки необходима утрамбовка (автоматическая или ручная) и выверка горизонтальности основания при помощи уровня.

До укладки песчано-гравийной подушки требуется выровнять и утрамбовать грунт на дне котлована. Если после откапывания котлована прошли дожди, то перед укладкой подушки необходимо удалить из него лужи (вычерпать), если же донный грунт стал текучепластичным — его нужно срезать до устойчивого (как правило, на несколько сантиметров).

Устроить фундамент из бутобетона обойдется дешевле. Для него необходима опалубка, обшитая изнутри рубероидом (толем, пергамином) или обмазанная битумом — для того, чтобы исключить утечку цементного молока в песок. Опалубка размещается на подготовленном основании, внутрь укладывается первый слой камней крупного размера (диаметром до 15 см), между ними засыпается щебень. Поверху заливается цементный раствор (1 часть цемента на 3 части песка), он готовится из расчета на один день работы.

Затем песок замешивается с цементом — раствор тщательно промешивается с постоянным добавлением воды до состояния густой сметаны (по соотношению 1 часть воды на 1 часть цемента). Каждый новый слой бутового камня закладывается после отвердевания предыдущего слоя, лучше всего с интервалом в сутки. Последний — верхний слой требуется выровнять, проверить его горизонтальность и закрыть сверху полиэтиленовой пленкой. Необходимо выдержать недельный срок перед тем, как начать кладку камина. Расстояние от верхней части полученного фундамента до уровня пола должно быть не менее 60-70 мм.

Предварительная подготовка материалов для камина и кладка рядов

Каждый из кирпичей требуется изучить, отделив в сторону кирпичи с серьезными отклонениями размеров от стандартных (65х120х250 мм). Чтобы построить камин, важно уделить особое внимание качеству ингредиентов кладочного раствора — они должны быть максимально очищены от любых посторонних примесей. Для этого:

песок тщательно просеивается через мелкоячеистое сито и многократно замачивается в чистой воде — до тех пор, пока вода после «отмучивания» не станет чистой;
глина замачивается в воде несколько дней (от 7 до 10 дней). Ее необходимо время от времени промешивать до образования однородной массы;
перед началом кладки камина красный кирпич замачивают на 30 секунд в воде — до удаления воздушных пузырьков. Если камины дровяные выкладывают из огнеупорного кирпича, то его достаточно только ополоснуть водой — для удаления пыли.

Готовим кладочный раствор на основе глины: заливаем сухой, подготовленный песок глинистым раствором и тщательно перемешиваем до получения состояния, похожего на густой кисель. Проверку качества смеси проводим так: скатываем из раствора «колбаску» диаметром не более 10-15 мм — если ее форма сохраняется, она не рассыпается и не липнет к рукам, то раствор готов. После двух-трех пробных замесов, качественный раствор будет получен — он не должен растекаться под собственным весом, прилипать к кельме или рассыпаться на фрагменты.

Прежде, чем начать выкладывать кирпич на глинистый раствор, нужно вычертить контуры каминного топливника на стене. На верхнюю часть каминного фундамента настилается двойным слоем листы толя или рубероида — для гидроизоляции. Выкладывая камин своими руками важно помнить — кирпич перед укладкой нужно обязательно вымачивать, иначе он станет тянуть воду из кладочного раствора.

Под топки выкладывается изнутри огнеупорным кирпичом. Задняя и боковые стенки топливника выкладываются насухо, затем выполняется кладка с перевязкой швов. Боковые стенки камина нужно выложить из термостойкого кирпича, они должны иметь толщину как минимум в 200 мм, минимальная толщина задней стенки — 100 мм.

Перед кладкой уточняем размещение камина по схеме кладки камина: нужно насухо разложить кирпичи первого ряда (согласно чертежа), затем кирпичи, образующие один ряд дымовой трубы. Затем на углы дымовой трубы опустить с потолка отвесы и убедиться, что дистанция между балками перекрытия и трубой, стропилами и трубой больше 120 мм (для создания горизонтальной противопожарной разделки).

Главное отличие между кладкой кирпичной стены и выкладыванием каминов в том, что каждый новый ряд камина сначала выкладывается в сухую (без раствора) — проводится подбор кирпичей, их притесывают и подгоняют между собой, учитывая перевязку швов. При этом стесанные части кирпича необходимо либо повернуть наружу, либо закрыть их кладкой.

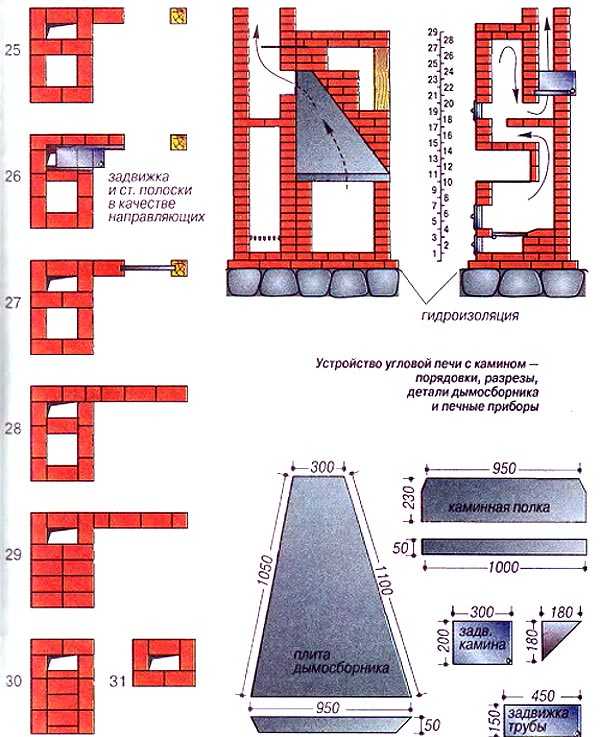

Порядовка для кладки камина

Первыми следует укладывать угловые кирпичи, контролируя их положение по отношению друг к другу (они должны быть строго на одном уровне). Для этого потребуются уровень и правила. Далее выкладывается наружный ряд (периметр), затем — середина.

Если топливник будет футерован огнеупорным кирпичом, то его нельзя перевязывать с простым кирпичом из наружной кладки — будет намного проще выложить топливник целиком из тугоплавкого или огнеупорного кирпича. Создавая камин своими руками, проверяйте углы первого кладочного ряда на прямоугольность с помощью мерного шнура (по диагонали между противоположными сторонами), разница между ними не должна быть более 5 мм.

Кладочный раствор наносится вручную — правой рукой, левой — укладывают кирпич. Швы (и вертикальные и горизонтальные) должны быть заполнены раствором полностью, их нужно делать как можно тоньше (шов в «подрез»). Швы, обращенные ко внутренней части топки и дымохода, могут быть выпуклыми, при этом все излишки раствора — удаляются. В менее ответственных частях каминной конструкции, где возможны протечки газов через швы, их можно выполнять в «пустошовку» (глубина впадины не более 10 мм), с последующим оштукатуриванием. Поворотам и сужениям газового порога и дымохода придают закругленную форму, для чего округляют кирпич.

Углы выкладываются точно по отвесу, чтобы облегчить задачу, возможна установка в углы стального уголка или рейки. Если конструкция исполняемого камина имеет неизменное сечение, то такой камин удобно выкладывать с применением передвижной опалубки. В каждом кладочном ряду требуется выполнить перевязку швов (на ½ кирпича), каждый выложенные ряд тщательно промеряется на горизонтальное положение, а углы и стенки — на вертикальное.

Хорошая работа камина напрямую зависит от гладкости внутренних поверхностей. Поэтому необходимо укладывать кирпич так, чтобы во внутреннюю часть каминной конструкции он был обращен только целыми гранями, в противном случае он будет быстро разрушаться. Нельзя производить выравнивание внутренней части дымохода глинистым раствором, поскольку глина будет осыпаться и засорять дымоход. Единственным способом достичь гладкости внутренних поверхностей будет аккуратная и выверенная кладка. Заделать мелкие выбоины на кирпиче и загладить швы на внутренней части дымохода можно тряпкой, намоченной в глинистом растворе — эта операция выполняется через каждые 4-5 выложенных рядов.

Каждый следующий ряд при постройке каминов выкладывается лишь после полного завершения кладки предыдущего.

Вывод дымовой трубы

После вывода дымовой трубы на крышу, кирпичные ряды выкладываются на цементно-песчаный раствор (1 часть цемента на 3 части песка). Дымовую трубу необходимо надежно укрыть от попадания осадков — жестяными дымниками или перекрытием из кирпича с колпаком из кровельного железа.
Установка металлических элементов

Металлическая рамка каминной топки крепится с помощью наклепанных стальных полосок (толщина 3 мм) — их заводят в кладочный шов и заливают раствором. Стальные полоски можно заменить жгутами из отожженной проволоки (диаметром 2 мм), ими же крепятся дверцы вьюшек и духовые шкафы.

Необходимо принимать во внимание, что металл имеет более высокие показатели теплового расширения, чем кирпич, поэтому между кладкой и топочными рамками необходимо установить уплотнитель из асбестового шнура (толщина 5 мм).

Верхнюю планку топочной дверцы использовать в качестве опоры для кирпичной кладки нельзя, можно применить полоску из чугуна, а лучшим способом станет устройство кирпичной перемычки внапуск, клином или «в замок». Все элементы камина, выполненные из металла, необходимо выставлять с учетом их расширения при нагреве — установить зазор не менее 5-10 мм, иначе камин будет разрушаться ими. Вообще, чем меньше в конструкции камина металлических элементов — тем лучше.

Внешняя отделка камина

Более всего для каминов походит облицовка изразцами, узорчатыми или гладкими. Необходимо заметить, что облицовка любой керамической плиткой непрактична — такая плитка быстро отпадет. Можно оставить камин без какой-то особой внешней отделки — кирпичным, окрасив меловыми (клеевыми) или известковыми красками, можно окрасить одни только швы.

Камин своими руками пошаговая инструкция на видео

Читаем дальше — узнаём больше!

• Особенности установки камина в доме

• Дачный мангал из газового баллона — изготовление своими руками

• Сэндвич-дымоходы: конструкция, преимущества, монтаж

• Керамические дымоходы ШИДЕЛЬ и их преимущества

• Преимущества установки железной печи

• Топки и печи с водяным контуром

• 2. 58
• 1
• 2
• 3
• 4
• 5

Оценка: 2.6 из 5
Голосов: 182

Ответить

Открытый камин своими руками: пошаговая инструкция, проекты, фото, видео

В отличие от обычной печи, камин не только греет помещение, но и делает его более уютным. Именно поэтому многие люди задумываются над тем, чтобы сделать у себя на даче или в загородном доме камин.

Как правило, ставят его в самом сердце дома — в гостиной. Основная проблема при строительстве камина заключается в том, что его итоговая стоимость выходит внушительной. И большая часть денег уходит на оплату работы строителя, имеющего необходимый опыт и знания. В связи с этим многие владельцы частных домов задумываются над тем, чтобы соорудить открытый камин самостоятельно.

Существует заблуждение, что построить камин может лишь опытный печник и настоящий мастер своего дела. Но это не совсем так. В устройстве каминов заложены элементарные законы физики и инженерное дело. При наличии желания и минимального количества инструментов вполне возможно построить его самостоятельно. Для этого следует лишь прочитать эту статью и придерживаться простых правил при строительстве.

Устройство камина открытого типа

Устройство камина хоть и напоминает устройство обыкновенной печи, но имеет более простую и понятную конструкцию. Состоит она из таких основных элементов:

• Топка или топливник. Это основная часть камина, представляющая собой нишу, в которой непосредственно и происходит процесс горения. Топка обязательно должна быть сделана из специального огнеупорного материала.
• Под. Это нижняя часть топки, которая также должна быть сделана из огнеупорного материала.
• Портал. Выполняет декоративную функцию, обрамляя топливник и делая камин более эстетичным.
• Зольник. Представляет собой нишу (чаще всего металлическую), в которой собирается зола.
• Задняя часть топки. Эту часть также нередко называют зеркалом, так как она выполняет функцию отражения тепла в помещение. Данный конструктивный элемент является крайне важным, так как он не дает потокам воздуха смешиваться, а также предотвращает попадание дыма в помещение.
• Колосниковая решетка. Поддерживает топливо и подает воздух снизу.
• Предтопочная площадка. Является важным элементом декора камина и предотвращает попадание искр в помещение.
• Задвижка. Не дает холодному воздуху попадать с улицы в дом.
• Дымосборник. В нем собираются продукты горения, после чего они через специальный отвод попадают в дымоход.

Расчет размеров камина

Камин хоть и является, прежде всего, предметом интерьера, но у него также есть и другие функции. Он должен отапливать помещение и радовать людей открытым огнем. Для того чтобы определить размеры камина, недостаточно просто ориентироваться на свою фантазию и предпочтения.

В этом деле, кроме дизайнерского решения, должен еще присутствовать и строгий инженерный расчет. Все элементы конструкции, как и основная часть камина, должны иметь определенные размеры. Например, если сделать камин слишком большим, относительно самого помещения, то он будет сжигать много кислорода и сильно натапливать комнату. Вся методика расчета достаточно сложная, но ее можно упростить до десяти основных правил, которых следует придерживаться:

1. Площадь топочной части камина должна соотноситься к площади помещения, примерно как 1 к 50. Допустим, если площадь комнаты составляет 30 квадратных метров, то площадь топочной части должна быть 0.6 м².
2. Размеры портала также должны иметь определенные значения. Высота и ширина должны соотноситься друг к другу, как 2:3. Например, высота портала равняется 0.63 метра, то 3×0.63/2=0.945 — это будет его ширина. При этом не стоит забывать о площади камина: 0.64×0.945=0.59 квадратных метра, что примерно равно 0.6 м².
3. Еще одним важным моментом является глубина топки. Если она будет недостаточной, то продукты сгорания попадут в помещения. Слишком же большая глубина приведет к тому, что тепло будет сразу же вылетать в дымоход. Для правильной работы камина, глубина топки должна составлять 2/3 от высоты портала.
4. По бокам портала должны быть отступы примерно в 20-30 сантиметров, можно больше. А подиум, который находится перед порталом, в целях пожарной безопасности должен выступать минимум на 50 сантиметров.
5. Боковые стенки топливника должны быть сделаны под углом 45-60 градусов, чтобы вырабатываемое тепло отражалось в помещение.
6. Заднюю же стенку топки необходимо делать под углом 20 градусов по отношению к вертикали. При этом наклон следует начинать с трети высоты.
7. Если дымоход находится около конька крыши, то в таком случае он должен быть выше его минимум на 50 сантиметров.
8. Общая длина дымохода не должна превышать 10 метров. Иначе тяга будет слишком большой, и все тепло будет моментально уходить на улицу. Если же никак не получается сделать дымоход меньше, то в таком случае необходимо воспользоваться различными угловыми элементами, которые ухудшат тягу.
9. Общая длина дымохода должна быть не менее 5 метров.
10. Оптимальным для вывода продуктов горения является круглое сечение канала дымохода. А площадь его поперечного сечения необходимо делать в 8-15 раз меньше площади топочного окна.

Придерживаясь этих несложных правил и расчетов, можно определить достаточно точный размер камина и его конструктивных элементов.

Выбор места для камина

Выбор места, где будет располагаться камин, не менее важный процесс, чем и непосредственно его строительство. Прежде всего, камин не следует размещать в слишком маленьких помещениях. Площадь комнаты должна превышать хотя бы 12 квадратных метров.

Портал камина должен быть направлен в центр комнаты, а не в какую-нибудь стену. Чтобы избежать возгорания, нельзя размещать в непосредственной близости от изделия предметы мебели и другие вещи. Также не рекомендуется размещать камин между дверьми или окнами, чтобы он не находился на пути у воздушных потоков.

В первую очередь, следует ориентироваться на вышеперечисленные советы и рекомендации, а потом уже на свои предпочтения и дизайнерские решения.

Кроме всего прочего, существует несколько вариантов размещения камина:

1. Обычный открытый камин.
2. Угловой. Его нередко применяют в помещениях квадратной формы.
3. Отдельностоящий. Такие камины, как правило, размещают в центре помещения. У них топка может быть открыта как с одной, так и с нескольких сторон. В последнее время нередко можно встретить и современные полностью открытые камины.

Выбор материалов

Хорошая и правильная работа камина зависит, в том числе и от материалов постройки. При горении внутри топливника температура может подниматься до 850-900 °C, а это значит, что не любой материал подойдет для строительства. Главным материалом при возведении камина является кирпич.

При кладке используется специальный печной кирпич, способный выдерживать огромную температуру и не крошиться. Делится он на два вида: красный и шамотный кирпич. Красный кирпич выдерживает температуру до 1000 °C. Однако при кладке непосредственно топливника рекомендуется использовать шамотный кирпич. Он отлично выдерживает самые высокие температуры и не боится прямого контакта с огнем. Помимо этого, он хорошо накапливает и передает тепло.

Также не стоит забывать о растворе. При строительстве камина обычные цементные растворы не подойдут. Их использование приведет к появлению трещин и быстрому разрушению конструкции. Следует использовать раствор, изготовленный на основе глины и песка. Соотношение всех компонентов зависит от жирности и качества глины. Получившийся раствор должен быть эластичным, не иметь комков и обладать отличной адгезией. Чтобы качество раствора было высоким, нужно использовать максимально чистый и мелкий песок, который перед применением желательно просеять через сито диаметром 1.5×1.5 миллиметра.

В целом приготовление раствора является непростым и кропотливым процессом. Чтобы подобрать идеальное соотношение компонентов, скорее всего, придется потратить немного времени и запастись терпением.

Пошаговая инструкция по строительству камина

Строительство камина проходит в 3 основных этапа:

• оборудование фундамента;
• возведение камина;
• отделка.

Обустройство фундамента

Прежде всего, стоит сказать, что фундамент камина должен быть отдельным от дома. Вначале нужно определить точное месторасположение камина и разметить место на 15-20 сантиметров шире будущей конструкции. После этого до самого основания снимается напольное покрытие и выкапывается котлован глубиной примерно 0.5-0.6 метра.

Далее дно тщательно очищается и трамбуется. После этого необходимо сделать 20-25 сантиметров засыпки из песка и щебня, и все это снова хорошо утрамбовать. Следующим этапом является установка опалубки, с учетом того, что размер фундамента должен быть чуть больше (примерно на 5 сантиметров), чем размер камина. На дно желательно положить каркас из арматуры. После этого заливается бетон слоем 15 сантиметров.

Далее заливается второй слой раствора, который должен состоять из песка и цемента в пропорции 3 к 1. Поверхность выравнивается правилом или ровной доской, после чего фундаменту нужно дать настояться примерно месяц. Первые два ряда кирпича рекомендуется выложить уже на этапе возведения фундамента.

Возведение камина

Перед началом кладки желательно высчитать и начертить порядовку кирпичей. Все следует высчитать таким образом, чтобы каждый кирпич имел свое определенное место: так делают даже опытные печники. При этом в схеме должна учитываться даже перевязка кирпичей. По полученной схеме нужно нарезать болгаркой или специальной камнерезной машиной необходимое количество кирпичей.

Далее следует набрать всю конструкцию без использования цемента. Чтобы толщина швов была одинаковой, можно использовать 5-ти миллиметровые деревянные рейки. Когда будет собран весь камин, то кирпичи следует пронумеровать, указав на них ряд и номер в ряду. Например, 4-18 означает, что кирпич находится в 4 ряду на восемнадцатом месте. Данный процесс хоть и занимает много времени, но значительно упрощает кладку, существенно снижая риск допустить ошибку.

Перед использованием кирпич желательно на непродолжительное время замачивать в воде, чтобы он потом не впитывал влагу. Для формирования красивых и одинаковых швов нужно использовать кельму. Рекомендуется вначале, используя уровень и отвес, выкладывать крайние кирпичи, а потом уже делать внутреннюю часть.

Отделка камина

Отделка может быть самой разной. Самым дешевым и простым вариантом является аккуратная расшивка швов на этапе возведения камина. Примерно каждые 5 рядов нужно формировать красивые и ровные швы. Излишки раствора удаляются с помощью обычной тряпки или кисточки.

Однако для использования такой отделки нужно на внешние ряды выбирать только целый и ровный кирпич, без сколов и трещин. Также облицевать камин можно камнем, керамогранитом, плиткой, сланцем, песчаником и даже обработанным деревом. Здесь все зависит от вкусов и финансовых возможностей.

Достоинства и недостатки открытого камина

У каминов открытого типа есть как свои преимущества, так и определенные недостатки. К достоинствам можно отнести:

• возможность наслаждаться открытым огнем прямо у себя дома;
• создание уюта и неповторимой атмосферы в помещении;
• относительно невысокая цена;

Недостатки:

• низкая пожарная безопасность. Чтобы снизить риск возникновения пожара, в комнате с открытым камином всегда кто-то должен находиться, чтобы следить за ним. Также возле такого камина нельзя размещать легковоспламеняющиеся вещи или предметы мебели;
• плохая теплоотдача. Нагреть дом таким камином невозможно, для этих целей лучше использовать камин закрытого типа или печь;
• топки, сделанные даже из самого хорошего и дорогого кирпича, со временем изнашиваются, и их придется перекладывать.

Выбирая камин открытого типа, стоит хорошо все обдумать, а также взвесить все «за» и «против». Ведь используется он исключительно для декора и создания уюта.

Как построить открытый камин

Пошаговые инструкции и советы для вашей наружной гостиной

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Хайкстерсон / Getty Images

В этой статье

• Основы

• Коды и ограничения

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Один из лучших способов превратить свой задний двор из великолепного в еще более величественный — построить уличный камин. Создание места, где люди любят собираться, превращает ваш задний двор в излюбленное место для семьи и гостей. Элементы заднего двора, такие как барбекю, бассейны, джакузи, перголы, террасы и летние кухни, являются важными якорями для объединения людей — то же самое относится и к уличным каминам. Уличные камины стоят того по нескольким причинам:

• Камин создает на открытом воздухе атмосферу жилого пространства.
• Камин может служить уединенной стеной во дворе.
• Если у вас ограниченное пространство на открытом воздухе, камин может занимать меньше места, чем место для костра.
• Камин менее дымный, чем очаг для костра, и его пламя лучше защищено от бризов, порывов ветра или изменения направления ветра.

Основы вашего наружного камина

Этот камин может выглядеть так, будто он сделан из гроссбуха, речного камня, полевого камня или любого другого декоративного камня по вашему выбору. Но настоящий секрет в том, что его надстройка построена из недорогих 16-дюймовых и 8-дюймовых бетонных шлакоблоков. Таким образом, материалы, необходимые для строительства наружного кирпичного камина, включают в себя шлакоблоки для конструкции камина и облицовочный камень для его эстетической оболочки. Шлакоблоки могут выдерживать экстремальные температуры и огнестойки, но не являются полностью пожаробезопасными. Поскольку шлакоблоки пористые, они могут отводить пар, что важно для снижения теплового давления в камине. Но рассмотрите возможность использования огнеупорного раствора для еще большей термостойкости.

Залитая бетонная плита представляет собой прочную ровную подушку, на которой можно построить этот простой уличный камин. На этом основании находится открытый ящик из шлакоблоков для хранения дров. Поверх этого ящика лежат очаговые блоки. Здесь находится второй ящик — топка. Помимо места для дров, такое расположение поднимает огонь, чтобы его было легче поддерживать. Кроме того, он поднимает огонь на более удобную высоту для просмотра сидящими вокруг него.

Цементная плита толщиной в четверть дюйма обращена к бетонным шлакоблокам. Облегченный изготовленный шпон хранят затем перед цементной плитой.

Коды и ограничения

Важно проверить в местном разрешительном органе любые коды и ограничения, касающиеся уличных каминов. Вашему сообществу может потребоваться разрешение на строительство. Меры по обеспечению качества воздуха могут запретить использование дровяных каминов в вашем районе, когда качество воздуха плохое.

Предупреждение

По закону вы должны позвонить по номеру 811 (или посетить сайт call811.com) перед раскопками или земляными работами на вашем участке. Местные коммунальные службы приедут к вам домой, чтобы пометить подземные трубы и провода, чтобы вы не мешали им при поиске и строительстве камина.

Оборудование/инструменты

• Защитные перчатки
• Тампер
• Рулетка
• Кладочный молоток
• Молоток
• Бетонная кельма
• Лопата
• Пузырьковый уровень
• Циркулярная пила
• Квадрат
• ножовка
• Мотыга
• Кастрюля для смешивания раствора
• Деревянные или металлические колышки

Материалы

• 33 цельнобетонных шлакоблока размером 8 на 8 на 16 дюймов.
• 12 полубетонных шлакоблоков размером 8 на 8 дюймов на 8 дюймов.
• Изготовленный облицовочный камень
• 6 подложек из цемента
• 2 металлические крышки дымохода, 24 дюйма на 24 дюйма
• Миномет
• 26 80 фунтов. мешки для быстротвердеющего бетона
• 6 50 фунтов мешки с гравием
• Гвозди, 2 1/2 дюйма
• 2 два на шесть
• Арматура, 42 дюйма на 6 футов
• 2 стальных уголка, 1 1/2 дюйма на 72 дюйма
• 6 подовых блоков, каждый размером 42 на 32 дюйма.
• Кладочные гвозди

Как построить открытый камин

1. Найдите открытый камин

   Уличные камины должны располагаться достаточно близко к дому, чтобы к ним можно было легко добраться, но не настолько близко, чтобы это создавало угрозу безопасности или создавало неудобства. В зависимости от местных норм открытый камин должен находиться на расстоянии не менее 20 футов от дома. Близлежащие покрытия внутреннего дворика могут задерживать дым. Зона под камином должна быть прочной. Вода в помещении должна стекать в сторону от камина. Если вода скапливается вокруг камина или под ним, бетонная подушка со временем треснет.

2. Очистите и выровняйте область для площадки

   Очистите и выкопайте участок земли длиной 70 дюймов на 56 дюймов. Разровняйте землю и выровняйте ее. Утрамбуйте почву трамбовкой. Рассыпьте около 2 дюймов гравия и разровняйте гравий.

3. Форма подушки для камина

   Разрежьте два на шесть на две секции, каждая по 68 дюймов в длину и две секции по 40 дюймов каждая. Используйте молоток и гвозди, чтобы построить бетонную форму. Поместите форму на гравий. Используйте угольник, чтобы убедиться, что форма квадратная и идеально прямоугольная. Отрежьте арматуру по размеру.

   Поместите деревянные или металлические колышки по периметру опалубки, чтобы она оставалась ровной и ровной после заливки бетона.

4. Заливка каминной площадки бетоном

   Смешайте быстросхватывающийся бетон мотыгой в емкости для смешивания. Залейте половину бетона в форму и поместите арматуру. Поместите арматуру по периметру формы, примерно в 6 дюймах от краев.

   Наконечник

   Используйте арматуру толщиной от 3/8 до 1/2 дюйма.

   Залейте оставшийся бетон.

5. Дайте бетону высохнуть

   Бетонные формы можно снять в течение одного-двух дней. Бетон достаточно затвердеет для работы через четыре-пять дней, а полное отверждение займет около месяца.

6. Положить дрова для камина

   Семь полноразмерных блоков выложите U-образно: три сзади и два по бокам. Положите два блока половинного размера на концах U-образной формы. Уложите блоки на бетонную подушку. Это нижний ряд блоков в коробке уровня из трех блоков.

   Для второго курса чередуйте блоки. Швы нижнего ряда должны охватывать середину блоков верхнего ряда.

   Третий курс является дубликатом первого, нижнего курса.

7. Создать перемычку

   С помощью ножовки отрежьте стальной уголок до 68 дюймов. Поместите его поперек передней части деревянного ящика в качестве перемычки для поддержки.

8. Укладка блоков очага

   Надежно закрепите раствором два блока очага поверх деревянного ящика. Замажьте шов между двумя подовыми блоками.

9. Построить топку

   Топка будет построена поверх блоков очага и представляет собой уменьшенную версию дровяного ящика. Используйте два полноразмерных блока на спине, по одному полноразмерному блоку с каждой стороны и по одному половинному блоку с каждой стороны. Постройте три ряда, повторяя метод, использованный для деревянного ящика.

   С помощью ножовки отрежьте стальной уголок до 48 дюймов. Поместите его напротив топки в качестве перемычки для поддержки.

10. Добавить заглушки дымохода

    Добавьте две крышки дымохода рядом друг с другом в верхней части топки.

11. Укладка облицовочного камня

    Вырежьте и уложите цементную плиту на всех участках камина, на которые будет нанесен облицовочный камень. Замажьте доску раствором, а затем прибейте на место каменными гвоздями. Раствор и добавьте фанерный камень на цементную плиту.

    Наконечник

    Цементная плита не является обязательной: при желании облицовочный камень может быть нанесен непосредственно на блоки с помощью раствора.

Часто задаваемые вопросы

• Кодексы и правила различаются в зависимости от штата, поэтому обратитесь в разрешительный орган вашего города. Общие ограничения могут требовать, чтобы открытый камин располагался на расстоянии не менее 10–30 футов от вашего дома и не менее 10 футов от границы вашей собственности.

• Для постройки уличного камина из кирпича в качестве фундамента понадобится железобетонная плита. Бетонная плита должна быть толщиной от 4 до 6 дюймов для уличного камина с большим пространством вокруг конструкции. Например, вы можете сделать фундамент глубиной от 3 до 4 футов и шириной от 4 до 5 футов, оставив больше места спереди. Но эти размеры зависят от размера вашего уличного камина.

• Строительство уличного камина может стоить от 1500 до 20 000 долларов, в зависимости от того, идет ли речь о проекте «сделай сам» или о том, нанимаешь ли ты подрядчика. Если вы идете по пути «сделай сам», чтобы построить открытый камин с ограниченным бюджетом, рассмотрите готовый комплект для кладки или другой тип сборного комплекта, хотя стоимость комплектов по-прежнему превышает 1000 долларов. Конечно, строительство очага за несколько сотен долларов было бы дешевым способом построить тип уличного камина.

Видео с камином — Этот старый дом

Перейти к содержимому

Рубрики:

• Камины

Мейсон Марк Маккалоу помогает домовладельцу заменить старый набор дверей камина, чтобы они выглядели по-новому и повышали безопасность.

Каменщик Ask This Old House, Марк Маккалоу, помогает домовладельцу обновить ее бетонный блок, дровяной камин с помощью штабелированного каменного шпона и каменной плиты.

Спросите у этого старого дома Плотник Натан Гилберт помогает домовладельцу превратить старую каминную полку в каминную полку.

В общей комнате устанавливается новая дровяная печь из стеатита.

Наблюдайте за тем, как эксперт DIY и редактор House One Дженн Ларджесс рассказывает о первом этапе переделки стены камина и обновляет каминную полку новым молдингом.

Эксперт по сделай сам и редактор House One Дженн Ларгесс укладывает плитку на свой камин и окантовку.

Генеральный подрядчик Ask This Old House Том Сильва и подрядчик по ландшафтному дизайну Дженн Навада кололи дрова, используя различные методы.

Каменщик «Спроси у этого старого дома» Марк Маккалоу едет в Чикаго, чтобы установить деревянную полку на современный камин домовладельца 1980-х годов.

Каменщик Ask This Old House Марк Маккалоу заменяет пару устаревших, неисправных дверей камина

Спросите у этого старого дома Каменщик Марк Маккалоу заменяет обычный терракотовый очаг сланцевой плиткой.

Каменщик «Спросите этот старый дом» Марк Маккалоу объясняет, что нужно понимать при покупке дома с дровяным камином

В этом проекте DIY Smarts каменщик Ask This Old House Марк Маккалоу заменяет небрежный камин домовладельца чистой тонкой кирпичной облицовкой.

Спросите у этого старого дома, каменщик Марк Маккалоу демонстрирует лучший способ разжечь огонь, чтобы дым не заполнил комнату.

Каменщик Ask This Old House Марк Маккалоу аккуратно восстанавливает поврежденный исторический камин, построенный из нестандартных, почти незаменимых кирпичей

Каменщик «Спроси у этого старого дома» Марк Маккалоу заменяет треснувший кирпич в камине.

Каменщик Ask This Old House Марк Маккалоу учит ученицу Кристен ремонтировать гранитный камин

Ведущий Ask This Old House Кевин О’Коннор рассказывает о лучших вариантах домашних каминов

Хозяин «Спросите у этого старого дома» Кевин О’Коннор вместе с профессиональным экспертом по дымоходам ремонтирует глиняный дымоход и заново разжигает старый камин с помощью газового полена.

Генеральный подрядчик This Old House Том Сильва помогает домовладельцу построить каминную полку на заказ.

Перевозка дров к очагу стала намного проще благодаря этой прочной тележке.

Обновите свой старый дровяной камин более удобной газовой топкой.

Установите топку для дровяной печи, чтобы повысить эффективность и теплоотдачу вашего камина.

Узнайте, как безопасно колоть дрова с помощью этих инструментов и методов.

Выполните следующие шаги, чтобы отремонтировать старый, небезопасный дымоход с простой в установке облицовкой из нержавеющей стали.
