назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

  • Пластика.
  • Тонкой оцинкованной стали.
  • Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

  • Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

  1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
  2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
  3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
  4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
  5. Просверлить в решетке отверстия для крепления к стене.
  6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Как правильно поставить обратный клапан на вытяжку

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

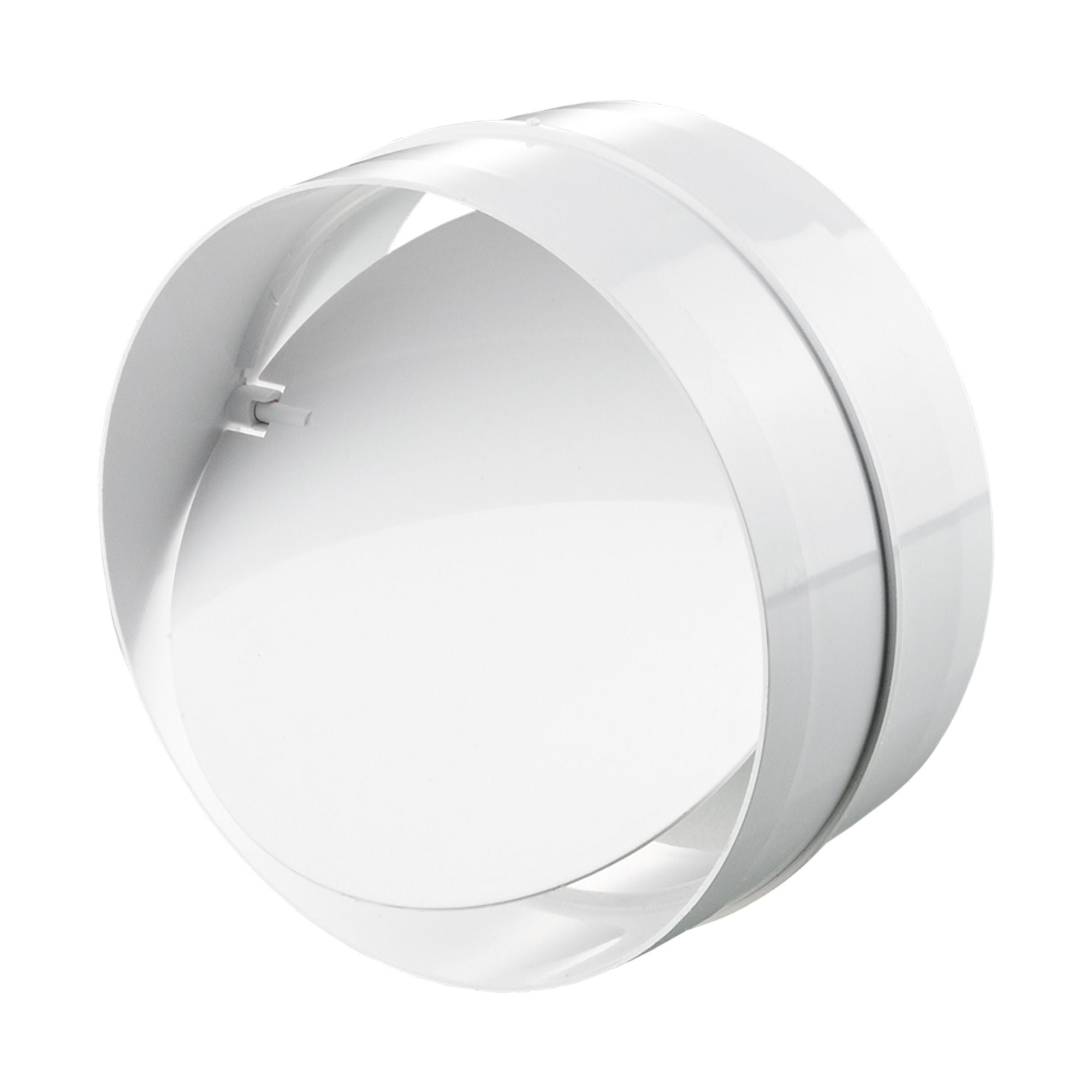

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.
  • Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

    Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

    Обратный клапан на вентиляцию делают из пластика и металла

    Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

    Способ открывания

    Открываются обратные клапаны могут по-разному:

    • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
    • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
    • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

    Кроме механических, есть с ручным открыванием и электромеханическим

    Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

    Если вытяжка выведена на улицу через стену

    Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

    Формы механических клапанов

    В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

    Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

      С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

    Виды заслонок на обратном клапане для вентиляции

    Мембранный клапан выглядит таким подвижным

    Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

    Клапан на вентиляцию: где и как поставить

    Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

    Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

    Естественная вентиляция работает за счет перепада температур и разности давления

    В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

    Установка на кухне с вытяжкой

    При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

    Как подключить вытяжку, чтобы осталась естественная вентиляция

    Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

    При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

    Для ванной и туалета

    Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

    Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

    Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

    Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

    Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

    Для чего нужен на вентиляции обратный клапан

    При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

    Обратный клапан на вентиляцию нужен для нормальной работы системы

    Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

    Устройство и принцип работы

    Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

    Это обратные клапаны на трубу воздуховода

    На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

    Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

    Неприятности, которые могут возникнуть

    Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

    • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
    • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

    Это самый тихий клапан — эластичная мембрана, но не слишком надежный

  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.
  • Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

    Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

    Обратный клапан на вентиляцию делают из пластика и металла

    Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

    Способ открывания

    Открываются обратные клапаны могут по-разному:

    • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
    • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
    • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

    Кроме механических, есть с ручным открыванием и электромеханическим

    Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

    Если вытяжка выведена на улицу через стену

    Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

    Формы механических клапанов

    В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

    Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

      С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

    Виды заслонок на обратном клапане для вентиляции

    Мембранный клапан выглядит таким подвижным

    Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

    Клапан на вентиляцию: где и как поставить

    Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

    Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

    Естественная вентиляция работает за счет перепада температур и разности давления

    В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

    Установка на кухне с вытяжкой

    При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

    Как подключить вытяжку, чтобы осталась естественная вентиляция

    Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

    При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

    Для ванной и туалета

    Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

    Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

    Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

    Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

    Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

    Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

    Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

    Причины возникновения обратной тяги

    Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

    Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

    Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

    Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

    Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

    Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

    В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

    Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

    Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

    В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

    Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

    Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

    Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

    Типы исполнения обратного клапана

    В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

    Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

    Тип #1 — одностворчатый гравитационного действия

    Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

    При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

    Существует два способа исполнения такой конструкции:

    • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
    • наличие противовеса, расположенного внутри или снаружи устройства.

    С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

    Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

    Тип #2 — двустворчатый с использованием пружин

    Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

    Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

    Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

    Тип #3 — жалюзи на вентиляционную решетку

    Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

    Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

    Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

    Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

    Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

    Тип #4 — гибкая мембрана

    Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

    В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

    Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

    Особенности самостоятельного изготовления

    Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

    Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

    Особенное внимание нужно уделить следующим моментам:

    • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
    • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

    Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

    Правила размещения и монтажа

    Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

    Местоположение клапана в вентиляционной системе

    Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

    Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

    1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
    2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

    Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

    При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

    Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

    Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

    Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

    Нюансы установки и обслуживания

    Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

    В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

    • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
    • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

    Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

    Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

    Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

    В этом случае возникает две проблемы:

    • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
    • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

    В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

    Выводы и полезное видео по теме

    Монтаж клапана в вентиляционную решетку стандартных размеров:

    Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

    Изготовление мембранного клапана:

    Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

    Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

    Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

    Обратный клапан на вытяжку в системе вентиляции: основные типы, устройство

    Система вентиляции — одна из основных составляющих в общей системе инженерного обеспечения жизнедеятельности зданий. Ее основное назначение заложено в самом термине, в переводе с латинского означающего «проветривание». Нормальная работа вентиляции должна обеспечить комфортные и отвечающие санитарно-гигиеническим требованиям условия проживания для населения, а для промышленных предприятий — соответствие нормативным и проектным показателям по содержанию вредных веществ, загазованности, допустимым выбросам, безопасности.

    В функции вентиляционных систем входит обеспечение баланса объемов поступающего и отводимого воздуха с соблюдением требуемого показателя воздухообмена, обеспечение необходимой температуры, влажности, чистоты воздушной среды.

    Классификация систем вентиляции

    Системы вентиляции классифицируются как по назначению, так и по способу организации воздухообмена.

    По назначению существуют следующие типы вентиляции:

    1. Приточная, которая обеспечивает подачу в здание или помещение определенного количества воздуха.
    2. Вытяжная, обеспечивающая удаление отработанного воздуха.
    3. Приточно-вытяжная — комбинированная система, в состав которой входят элементы обоих типов.

    По способу организации воздухообмена вентиляция подразделяется на:

    • Естественную, в которой степень воздухообмена определяет разница давлений воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен производится через неплотности или открытые двери, окна, форточки, или организованной — через систему вентиляционных шахт, каналов, проемов.
    • Механическую, в которой разность давлений создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием — фильтрами, шумогасителями, регуляторами.

    Проблема обратной тяги

    Характерное для последних десятилетий развитие новых строительных технологий, появление новых строительных материалов и изделий, продвинутой и сложной бытовой техники заставили население расширить свои познания в теоретическом и практическом плане организации вентиляции своего жизненного пространства. Актуальной для владельцев квартир и частных домов стала борьба с «обратной тягой».

    Обратная тяга — нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного поступления через вытяжные каналы в помещение. Причинами могут быть проектные просчеты, естественные причины (перепады давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорения, промерзания, разрушение каналов), а также самопроизвольное внесение изменений в конструкцию и проектный режим работы системы.

    Примером последней причины является стандартная многоэтажка, для которой проектом установлен организованный естественный тип вентиляции. Не одному поколению знакомы деревянные двери и оконные рамы с форточками, сезонные акции по их утеплению, шпаклеванию и заклеиванию. Расчет воздухообмена подъездов и стояков выполнялся с учетом конструктивной неплотности этих элементов. Массовая установки герметичных пластиковых окон и более плотных по сравнению с деревянными металлических дверей внесла свои коррективы в установленный баланс.

    Еще одним фактором стала активная установка вытяжных вентиляторов — на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, последствием которой стал взаимный обмен букетом запахов между соседями, также свидетельствующий о нарушенном балансе воздухообмена.

    Система защиты

    Одним из наиболее эффективных методов борьбы с обратной тягой является установка обратного клапана., который пропускает среду в одном направлении и не допускает ее движения в обратном. Эти устройства по технической терминологии относятся к защитной арматуре, применяются в гидравлических и пневматических системах, к которым можно отнести и системы вентиляции.

    Обратными клапанами в обязательном порядке оснащаются промышленные системы вентиляции, поэтому, чтобы удовлетворить возникшие потребности населения в этой продукции, не пришлось заново изобретать колесо. За основу были взяты существующие типы конструкций и адаптированы под бытовые нужды с учетом требуемых расходов, габаритов и требований дизайна. Применимыми для бытовой сферы оказались основные конструктивные исполнения, применяемые в промышленности:

    • Лепестковые, в которых рабочим органом является закрепленный на оси диск. Вес диска рассчитан на его открывание потоком воздуха в нормальном режиме и захлапывание при возникновении обратной тяги.
    • Решетки, устроенные по принципу жалюзи. Рабочие пластинчатые створки крепятся на осях, открытие и закрытие происходит от движения воздуха в прямом или обратном направлении.
    • Мембранные клапаны работают по принципу решетки, створками служат одна или две мембраны из мягкого материала (пленка, пластикат, резина), закрепленные по одной из сторон.

    Перечисленные конструкции могут применяться в системах и с естественной, и с приточно-вытяжной вентиляцией, а по механизму действия относятся к пассивным, в отличие от следующей, содержащей в своем составе активный элемент.

    • Обратный клапан типа «бабочка» (тип «баттерфляй» для клапанов промышленного исполнения) — двухдисковый (равнозначно двухлепестковый, двустворчатый) с пружинами, обеспечивающими плотность закрытия створок. Для открытия пружины рассчитаны на определенный напор воздушного потока, как правило, создаваемый вентилятором, поэтому клапаны «бабочка» практически не применяются при естественной вентиляции.

    Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и плотность затвора при срабатывании.

    Первые два параметра должны обеспечивать нормативные показатели воздухообмена, определенные санитарными и строительными правилами. Для жилых комнат этот показатель составляет 3 м. куб./час на 1 м. кв. площади или 30 м. куб./час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 м. куб./час. Для бытовых систем вентиляции в основном применяются обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратного или прямоугольного исполнения).

    К сожалению, пропускную способность или коэффициент пропускной способности Ksv производители клапанов, выпускаемых для населения, в паспортах практически не указывают, в отличие от производителей промышленного назначения. Остается или довериться их профессионализму и ответственности, или самостоятельно проверить работоспособность клапана.

    Стандартным индикатором для проверки нормальной тяги в вентиляционном канале является пламя спички или зажигалки или тетрадный листок. Горящий факел должен отклониться по направлению тяги, листок должен удерживаться силой разрежения. Если прислонить к вентиляционному проему обратный клапан любого типа, кроме «бабочки», его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, развернув клапан на 180°, тяги должно хватить для его закрытия, а плотность можно проверить той же зажигалкой.

    Указанный метод пригоден только для проверки обратного вытяжного клапана вентиляции как самостоятельного изделия. Для удобства и облегчения монтажа все чаще предлагаются модульные варианты — вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними же со встроенными фильтром, термодатчиком и так далее.

    Проблемы вентиляции жилых помещений

    Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

    Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

    Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

    ≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

    Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

    Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

    Почему воздух из вытяжки возвращается обратно?

    Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

    Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

    Что еще может вернуться с воздухом из вентиляции?

    Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

    И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

    Виды обратных клапанов

    • Гравитационные - не требуют дополнительного источника энергии для работы.
    • Принудительные - работают от электричества.

    Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

    Форма клапана

    Клапаны имеют различные формы. Наиболее распространенные:

    • «Мембрана» - выполненная из мягкого пластика пластина

    • «Одностворчатый» - выполненная из твердого пластика или металла округлая (как правило) пластина

    • «Двустворчатый» - выполненные из твердого пластика или металла 2 округлые (как правило) пластины. Их иногда называют «бабочками»

    • «Жалюзи» - выполненные из твердого пластика или металла полосы. В бытовых вентиляторах как правило используется пластик.



    Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

    Рекомендация компании

    Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

    Обратный клапан для естественной вентиляции

    Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

    Основные факторы появления обратной тяги

    Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

    • Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
    • Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
    • Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
    • Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

    Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

    Виды обратного клапана

    На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

    Одностворчатый гравитационного действия

    Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

    Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

    1. с применением противовеса, который размещен снаружи либо внутри устройства;
    2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

    Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

    Двустворчатый с применением пружин

    Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

    Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

    Решетка с обратным клапаном для естественной вентиляции

    По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

    Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

    Использование гибкой мембраны

    Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

    В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

    Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

    Расположение клапана в системе вентиляции

    Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

    Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

    • На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
    • Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

    Вентиляционный обратный клапан для естественной вентиляции

    В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
    Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

    виды, устройство, установка на вытяжку

    Виды обратных клапанов

    Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

    Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

    • по материалу изготовления;
    • по форме;
    • по способу функционирования;
    • по месту установки;
    • по способности пропускать определенное количество воздуха.

    По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

    Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

    По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

    Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

    Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

    Конструктивные отличия

    Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

    Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

    Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

    Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

    Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

    Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

    Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

    Классификация устройств

    Разновидности вытяжных клапанов можно распределить по нескольким группам:

    1. По конструкции.
      • Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
      • Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
      • Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.
      • Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.
    2. По типу управления: ручные и автоматические.
    3. По типу установки: горизонтальные, вертикальные.
    4. По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
    5. По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
    6. По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

    Конструктивные типы и их особенности

    По конструктивным особенностям различают 4 типа обратных клапанов для вентиляции:

    1. мембранные;
    2. однолепестковые;
    3. «бабочки»;
    4. решетки.

    Рассмотрим каждый из них.

    Мембранного типа

    Конструкция мембранного обратного клапана идеально подходит для вентсистем естественного типа.

    Это обусловлено конструктивными его особенностями, а именно: тонкая шторка клапана способна реагировать на незначительные передвижения воздуха, что является важнейшим критерием для естественной вентиляции.

    Подобие мембранного затворного устройства можно сделать из подручных средств, разместив в вентиляции за декоративной решеткой пленку из легкого эластичного материала, например, из лавсана.

    Лепестковый

    В отличие от мембранного устройства, в однолепестковом смонтирована заслонка из жесткого материала, которая крепится к одной оси. Створка открывается однонаправленно и пропускает необходимый объем воздуха, в зависимости от интенсивности его подачи.

    Отсутствие воздушного напора приводит к закрытию лепестка, тем самым блокируется прохождение воздуха обратно в комнату.

    Данного типа устройства в основном применяются в принудительных системах вентиляции и могут оснащаться возвратными пружинами или электроприводом.

    В обоих случаях сигналом для открывания створки является включение вентилятора, который нагнетает воздух. Соответственно, когда вентилятор отключается, и напор воздуха снижается, затвор устройства закрывается.

    Регулировка угла поворота заслонки напрямую будет зависеть от величины давления, оказываемого на нее.

    Лепестковые модели также нашли применение в приточных вентиляциях. Регулировка проходного сечения прибора осуществляется вручную, путем изменения положения заслонки.

    Клапан «бабочка»

    Обратный клапан «бабочка» для вентиляции конструктивно ничем не отличается от предыдущего типа, за исключением наличия двух лепестков вместо одного. Название «бабочка» прибор получил за свое сходство во время работы с крыльями бабочки.

    Ось крепления створок находится в центре, а одинаковые по размеру шторки открываются одновременно под напором воздуха, создаваемого вентилятором. Закрытие лепестков происходит за счет возвратных пружин.

    Установка клапанного механизма «бабочка» оправдана при диаметре вентшахты от 300 мм.

    Решетка

    Достаточно популярным решением является монтаж в системе вентилирования так называемых инерционных (гравитационных) решеток. Жалюзийный принцип работы шторок клапана данного типа отличает его от других.

    Гравитационный обратный клапан принято монтировать на выходном отверстии венттрубы. Решетки имеют декоративное оформление, поэтому не испортят внешний вид стены, а может быть, даже смогут украсить.

    Инерционные решетки применяются в нагнетательных системах и не подойдут для естественной вентиляции, т.к. для их работы необходим сильный поток воздуха.

    Обратный клапан для естественной вентиляции

    Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

    Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

    Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

    Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

    Данная система базируется на правильном размещении вспомогательных элементов, таких как:

    1. вентилятор
    2. фильтр
    3. клапан
    4. воздухонагреватель
    5. воздуховоды и фитинги к ним
    6. ионизатор и др.

    Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

    Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

    Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

    Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

    При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

    Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

    Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

    Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

    У данного типа вент установок есть свои преимущества:

    • низкая шумность работы установки
    • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
    • установка данной системы в рабочее положение существенно упрощена

    Принцип работы обратного клапана

    Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.

    Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.

    Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.

    При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.

    Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.

    Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.

    Применение

    Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

    Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

    Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

    На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

    Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

    Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

    При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

    Вентиляция естественного типа

    Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

    Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

    Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

    Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

    Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

    Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

    Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

    Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

    Принудительная вентиляция

    Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

    Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

    Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

    Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

    Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

    Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

    Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

    Виды устройств по конструкции

    Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

    • Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
    • Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
    • Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.

      Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.

    • Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

    Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

    Изготовление своими руками

    Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

    Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки

    Таким моментам надо уделить особое внимание:

    Плотность прилегания к стенкам клапана пластины

    Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
    Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.

    Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

    Конструктивное исполнение обратного клапана

    В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .

    При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

    Обратный клапан, естестваная вентиляция

    Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

    Клапан на вентиляцию: где и как поставить

    Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

    Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

    Естественная вентиляция работает за счет перепада температур и разности давления

    В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

    Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

    Установка на кухне с вытяжкой

    При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

    Как подключить вытяжку, чтобы осталась естественная вентиляция

    Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

    При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

    В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

    Для ванной и туалета

    Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

    Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

    Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

    Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

    Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

    Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

    Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

    Проблемы вентиляции жилых помещений

    Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

    Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

    Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

    Рекомендации по выбору

    Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

    1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
    2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
    3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

    Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования

    В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

    Подготовительные работы

    Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

    Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать

    На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость

    Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

    Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

    Решётка на вентиляции в роли обратного клапана

    Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

    Крупноячеистая не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

    Установка решётки для вентиляции, в роли обратного клапана

    Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

    Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

    Обратный клапан вентиляции – установка на вытяжку своими руками —

    виды, устройство, установка на вытяжку

    Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

    Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

    Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

    Содержание статьи:

    Причины возникновения обратной тяги

    Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

    Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

    С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

    Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

    Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

    Галерея изображений

    Фото из

    Виды обратных клапанов для вентиляции

    Автоматические модели клапанов

    Двухстворчатое устройство для вентканалов

    Одностворчатый вариант клапана

    Конструктивные особенности обратного клапана

    Обратный клапан в паре с вентилятором

    Клапан в стеновом приточном устройстве

    Установка клапана в вытяжную вентиляцию

    Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

    Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

    Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

    В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

    Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

    Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

    В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

    Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

    Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

    Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

    Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

    Типы исполнения обратного клапана

    В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

    Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

    Тип #1 — одностворчатый гравитационного действия

    Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

    Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

    При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

    Существует два способа исполнения такой конструкции:

    • смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
    • наличие противовеса, расположенного внутри или снаружи устройства.

    С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

    Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

    Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

    Тип #2 — двустворчатый с использованием пружин

    Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

    Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

    Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

    Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

    Тип #3 — жалюзи на вентиляционную решетку

    Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

    Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

    Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

    Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

    Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

    Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

    Тип #4 — гибкая мембрана

    Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

    Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

    В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

    Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

    Особенности самостоятельного изготовления

    Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

    Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

    Особенное внимание нужно уделить следующим моментам:

    • плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
    • исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

    Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

    В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

    Правила размещения и монтажа

    Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

    Местоположение клапана в вентиляционной системе

    Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

    Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

    1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
    2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

    Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

    Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

    При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

    Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

    Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

    Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

    Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

    Нюансы установки и обслуживания

    Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

    Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

    В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

    • монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
    • приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

    Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

    Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

    Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

    Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

    В этом случае возникает две проблемы:

    • створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
    • происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

    В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

    Выводы и полезное видео по теме

    Монтаж клапана в вентиляционную решетку стандартных размеров:

    Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

    Изготовление мембранного клапана:

    Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

    Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

    Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

    для чего нужен, виды, установка

    Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

    Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

    Для чего нужен на вентиляции обратный клапан

    Содержание статьи

    При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

    Обратный клапан на вентиляцию нужен для нормальной работы системы

    Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

    Устройство и принцип работы

    Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

    Это обратные клапаны на трубу воздуховода

    На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

    Другие варианты

    Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

    Неприятности, которые могут возникнуть

    Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

    Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

    Виды

    Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

    Обратный клапан на вентиляцию делают из пластика и металла

    Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

    Способ открывания

    Открываются обратные клапаны могут по-разному:

    • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
    • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
    • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

    Кроме механических, есть с ручным открыванием и электромеханическим

    Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

    Если вытяжка выведена на улицу через стену

    Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

    Формы механических клапанов

    В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

    Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

    Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

    Клапан на вентиляцию: где и как поставить

    Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

    Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

    Естественная вентиляция работает за счет перепада температур и разности давления

    В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

    Установка на кухне с вытяжкой

    При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



    Как подключить вытяжку, чтобы осталась естественная вентиляция

    Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

    При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

    Для ванной и туалета

    Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

    Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

    Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

    Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

    установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

    Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

    Почему возникает обратная тяга?

    Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

    Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

    Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

    В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

    Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

    Что это такое и для чего нужен?

    Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

    Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

    Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

    Разновидности

    Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

    • Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

    Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

    • Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.
    • Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

    Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

    Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

    • Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
    • Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

    Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

    Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

    • Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
    • Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

    Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

    Как сделать своими руками?

    Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

    • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
    • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
    • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
    • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
    • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
    • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

    Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

    Как осуществляется установка?

    Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

    Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

    Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

    При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

    • Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
    • Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
    • Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
    • Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
    • Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

    Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

    Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

    О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

    Клапана гравитационные КГ канальные - Компания АИРКУЛ

    Вентиляция состоит из множества элементов. Каждый из узлов и комплектующих играет важную роль в работе системы и обеспечивает должный уровень комфорта.

    Жители многоэтажных домов довольно часто ощущают запахи пищи, табачного дыма из соседних квартир. Причина этого явления – неправильная работа гравитационной (естественной) или механической системы вентиляции. Из-за недостаточной тяги вытяжной воздух не выходит наружу, а продолжает циркулировать по трубам внутри здания и попадает из одних помещений в другие.

    Можно ли устранить проблему, и как это сделать?

    Для предотвращения этого явления используется обратный клапан. Он относится к группе воздушных регуляторов и заслонок. Назначение обратного клапана – изменение потоков воздуха в системах вентиляции.

    Принцип работы регулятора прост. Клапан оснащен лопастями. Они расположены таким образом, что пропускают потоки воздуха лишь в одном направлении. Если оно меняется, лопасти закрываются.

    Разновидности обратных клапанов.

    Воздушные регуляторы разделяются по нескольким критериям:

  • Материал (пластик, оцинкованная сталь).
  • Форма (прямоугольный, круглый) и размеры. Выбор зависит от формы и сечения воздуховода.
  • Метод установки (вертикально или горизонтально). Выбор зависит от конструкционных особенностей воздуховода.
  • Пропускная способность – объем воздуха, который проходит через клапан за единицу времени.
  • Конструкция (лепестковый, гравитационный).
  • Выбор каждого критерия осуществляется в зависимости от типа вентиляции, ее особенностей и ваших потребностей.

    Гравитационный клапан

    Этот регулятор оснащен створками, которые закрываются под воздействием силы тяжести. Важный момент – они устанавливаются под определенным углом, для которого характерно равное воздействие сила давления и тяжести.

    Гравитационный клапан предназначен для монтажа в прямоугольных воздуховодах в конечной точке вентиляционной системы. К примеру, выход на улицу. Он устанавливается, преимущественно, в горизонтальном воздуховоде. В вертикальном монтаж также возможен, если поток воздуха направлен снизу вверх.

    Преимущества гравитационного клапана хорошо известны специалистам. Этот тип регулятора характеризуется низкими потерями давления. Особенно заметна разница в сравнении с лепестковыми клапанами (бабочка). Это преимущество достигается за счет отсутствия возвратных пружин. Сокращение потерь давления приводит к улучшению циркуляции воздуха и повышению эффективности работы вентиляционной системы.

    Качественные гравитационные клапаны на выгодных условиях

    В нашем каталоге представлены регуляторы от надежных производителей. Мы гарантируем качество, эффективную работу и долговечность каждой модели, готовы предоставить сертификаты соответствия самым высоким требованиям. Вам понравятся наши цены и сервисные услуги.

    Наши консультанты имеют профессиональные знания в сфере конструирования и монтажа вентиляционных систем. Они предоставят исчерпывающую информацию о гравитационных клапанах и помогут выбрать модели, которые полностью соответствуют вашим требованиям и особенностям воздуховода.

    вытяжка на кухне и монтаж

    Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

    Что такое обратный клапан и его назначение в вентиляции?

    Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

    В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

    С обратной тягой нужно бороться по следующим причинам:

    • поступление неприятных запахов из помещений соседей;
    • поступающий холодный воздух может уменьшать температуру в помещении;
    • воздушные массы гасят котел;
    • продукты горения по дымовой трубе могут попадать обратно в комнату.
    Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.
    Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

    Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

    Устройство и принцип работы

    Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

    Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

    Виды обратных клапанов

    По способу открывания все клапанные механизмы делятся на следующие виды:

    1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
    2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
    3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.
    Гравитационный одностворчатый

    Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

    Рекомендуем к прочтению:

    При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

    Есть два варианта одностворчатых гравитационных клапанов:

    • ось фиксации створки смещается относительно центральной оси канала;
    • снаружи или внутри прибора устанавливается специальный противовес.

    Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

    Пружинный двухстворчатый

    Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

    Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

    Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.
    Мембранный

    В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

    При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

    Многостворчатый

    Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

    Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

    Рекомендуем к прочтению:

    Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

    Где устанавливается обратный клапан?

    Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

    При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

    1. По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
    2. На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

    Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

    Установка в общей вентиляции

    Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

    В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

    Установка в кухонной вытяжке

    Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

    Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

    Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

    Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

    Gravity - Сообщество разработчиков клапанов

    Gravity в Source измеряется в единицах в секунду 2 . Значение определяется значением sv_gravity , которое по умолчанию равно 600 в Half-Life 2 (и эпизодах), Portal и Portal 2 . В других играх Valve гравитация по умолчанию составляет 800.

    Функции C ++

    VP Физика
    void physenv-> SetGravity (Vector & gravityVector)
    Задает направление и силу гравитации для среды VPhysics, которую можно изменить в любое время независимо от sv_gravity.Физические объекты будут спать на «полу» независимо от того, в каком направлении он находится, но они будут , а не просыпаться сами по себе, если сила тяжести изменится. Совет: Z должно быть отрицательным для тяги вниз. Примечание: Изменения необходимо вручную передать клиенту по сети.
    void IPhysicsObject :: EnableGravity (bool enable)
    Контролирует невесомость по отдельности. Если толкнуть объект, он будет летать по воздуху.
    Сделать: Есть ли способ установить множитель силы тяжести?
    QPhysics
    void CBaseEntity :: PhysicsAddGravityMove (вектор и перемещение)
    Использует sv_gravity для добавления гравитации к падающим объектам QPhysics ( To do: включая NPC?).
    void CGameMovement :: AddGravity ()
    То же, что и выше, но для плееров.
    void CBaseEntity :: SetGravity (плавающая гравитация)
    Устанавливает множитель для каждого объекта для гравитации QPhysics. По умолчанию 0, что следует рассматривать как 1. Совет: Ключевое значение Hammer gravity можно использовать для добавления множителя гравитации к отдельным объектам QPhysics (что более или менее означает NPC в наши дни) без какого-либо нового кода. Его нет в FGD, поэтому выключите SmartEdit и добавьте его вручную.

    См. Также

    .

    100x Односторонний PE-клапан для дегазации / с фильтром Выхлопные вентиляционные клапаны для хранения кофейных зерен в пакетиках ROHS SGS | pe клапан | односторонний клапан фильтр-клапан

    Односторонний клапан дегазации - их секрет сохранения свежести кофе. После обжарки кофе выходит из одностороннего клапана дегазации. Это позволяет СО2 выходить из бобов из пакета, в то же время не позволяя кислороду вернуться в пакет.

    В наиболее распространенном применении клапан используется для выпуска из контейнера газа, выделяемого продуктом (например, жареным кофе), предотвращая попадание воздуха в контейнер и его контакт с самим продуктом.Кроме того, он используется в пищевых пакетах, медицинских упаковочных пакетах, пакетах для корма для домашних животных. пр.

    с фильтром

    Продукт следует хранить в оригинальной упаковке, вдали от прямых солнечных лучей. Следует избегать чрезмерного обращения.

    Если вам нужно больше пакетов / пакетов из алюминиевой фольги Zip Lock для кофейных зерен с клапаном, пожалуйста, свяжитесь с нами.

    Для 250 г или 1/2 фунта есть 2 размера:

    Больше цветов

    Без застежки-молнии

    Использование

    Прочие

    .

    Amazon.com: 1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Односторонний клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов в ванной: для дома и кухни


    В настоящее время недоступен.
    Мы не знаем, когда и появится ли этот товар в наличии.
    • Убедитесь, что это подходит введя номер вашей модели.
    • Давление: Среднее давление
    • Режим привода: без руководства и инструкции
    • Стандартный или нестандартный: стандартный
    • Мощность: Руководство
    • Размер порта: от 100 до 80/75 мм

    Электромагнитный клапан выпуска отработанного воздуха для управления жидкостями

    Alibaba.com предлагает широкий спектр высококачественных, эффективных и надежных. Клапан выпуска отработанного воздуха для различных типов коммерческого и личного использования. Доступные в нескольких вариантах и ​​моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. Выпускной клапан для отработанного воздуха Варианты , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют длительному сроку службы продуктов, и не имеют аналогов, когда речь идет о безупречном и постоянном потоке топлива в двигатели.Возьмите эти уникальные и надежные. Клапан выпуска отработанного воздуха от ведущих мировых производителей и производителей по умопомрачительной цене.

    Ищете ли вы идеальное. выпускной клапан для выпуска воздуха для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для оросительной системы, тяжелых машин, вы можете найти на сайте несколько категорий продукции. Широкий ассортимент. Клапан выпуска отработанного воздуха доступен на Alibaba.com совместимы как с бензиновыми, так и с дизельными вариантами автомобилей и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти. Выпускной клапан для отработанного воздуха - это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать жесткие условия эксплуатации.

    Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. Выпускной клапан для отработанного воздуха - действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков.Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Файл. Выпускной клапан выпускного воздуха может хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива, обеспечивая повышенную производительность. Вы также можете настроить их. Клапан выпуска отработанного воздуха в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

    Оцените разные. Выпускной клапан для отработанного воздуха Ассортимент можно найти на Alibaba.com, и покупайте эти продукты в рамках своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Хватайте их у ведущих. выпускной клапан выпускного воздуха поставщиков для увлекательных сделок.

    Приточно-вытяжные клапаны воздушные дисковые пластиковые серии А ... ВРФ

    • Описание
    • Модификации
    • Загрузки

    Описание

    Описание

    ПРИМЕНЕНИЕ
    • Для приточно-вытяжной вентиляции, кондиционирования и воздушного отопления.
    • Монтаж в подвесные потолки или стены.
    • Используется для обеспечения правильной циркуляции воздуха в помещениях.

    ДИЗАЙН
    • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
    • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
    • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
    • Простой монтаж с помощью распорных проушин и монтажного фланца со стопорным кольцом.
    • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

    Клапаны приточного и вытяжного воздуха

    На этом веб-сайте используются такие технологии, как файлы cookie и измерения охвата (таргетинг и отслеживание) (услуги).Это означает, что личная информация, такая как IP-адрес и информация о браузере, обрабатывается для постоянного улучшения нашего веб-сайта, а также для отображения вам настраиваемого контента, который соответствует вашим индивидуальным интересам. Конечно, вы можете повлиять на использование этой информации с помощью выбранных вами настроек. Выбранные вами настройки сохраняются в необходимом файле cookie выбора. За исключением упомянутого выше файла cookie выбора, технически несущественные файлы cookie и измерения охвата используются только в том случае, если вы заранее дадите разрешение, нажав «ПРИНЯТЬ ВСЕ И ЗАКРЫТЬ».Подробную информацию и варианты настройки вашего согласия можно найти в разделе Параметры защиты данных.

    Здесь вы можете выбрать различные категории услуг или файлов cookie. Установив соответствующий флажок «Статистика и аналитика» и подтвердив «Сохранить настройки», вы можете дать свое информированное согласие на использование файлов cookie в целях настройки. В нижней части веб-сайта в разделе «Настройки защиты данных» вы можете в любое время изменить или отозвать свое согласие и настройки для отдельных служб, что вступит в силу в будущем.

    Необходимые файлы cookie абсолютно необходимы для работы веб-сайта. Без этих файлов cookie веб-сайт не работал бы должным образом.

    Эти файлы cookie и службы собирают и обрабатывают данные для статистики и аналитики и, таким образом, обеспечивают дальнейшее улучшение этого веб-сайта для пользователей.Для этого используются Google Analytics и Google Adwords Conversion. Вы найдете подробное описание такого использования в нашей Политике конфиденциальности.

    Сохранить настройки ПРИНЯТЬ ВСЕ И ЗАКРЫТЬ Настройки защиты данных

    4 фактора, снижающих затраты на электроэнергию вашей местной вытяжной системы вентиляции

    Оборудование, которое улавливает и фильтрует вредные выбросы, часто необходимо для поддержания безопасной рабочей среды.Это потребляет энергию, а для некоторых процессов - значительное количество энергии. Независимо от того, работаете ли вы в небольшой лаборатории или на большом заводе с системами экстракции и фильтрации, есть много способов снизить потребление энергии, особенно когда экстракционные устройства не должны работать непрерывно. В этой статье блога я опишу несколько факторов, которые могут снизить энергопотребление вашей местной вытяжной вентиляции и систем фильтрации.

    1. Удаление дыма и пыли из источника загрязнения с помощью автоматических заслонок

    По возможности улавливание вредных паров, дыма и пыли в источнике загрязнения является наиболее энергоэффективным и эффективным способом предотвращения их попадания в зону дыхания или загрязнения окружающей среды.Кроме того, точку отбора следует открывать только при необходимости с оптимизированным потоком воздуха. Использование заслонок - хороший способ контролировать воздушный поток. Поскольку ручные заслонки нельзя закрывать или открывать так часто, как это возможно, автоматические заслонки, управляемые реальной рабочей нагрузкой, могут сэкономить значительное количество энергии.

    2. Подберите размеры воздуховода для оптимизации скорости движения воздушного потока

    После улавливания загрязненного воздуха в источнике он транспортируется из точки отбора в фильтрующую установку.Чтобы пыль и частицы не накапливались в воздуховоде, вам необходимо иметь достаточную скорость переноса, в зависимости от пыли. В мастерской может быть много точек добычи, но иногда они не используются одновременно. Необходимо поддерживать достаточную скорость даже при изменении количества используемых точек отбора. Тем не менее, выбрав размеры системы воздуховодов для достижения достаточной скорости транспортировки, система будет максимально энергоэффективной.

    3. Поддерживайте падение давления в фильтре на низком уровне

    После прохождения по воздуховоду загрязненный воздух достигает фильтрующего блока.Как и в случае с системой воздуховодов, размер фильтра предпочтительно должен соответствовать количеству точек отбора, которые обычно используются одновременно. Это означает, что фильтр адаптирован к потоку воздуха, меньшему, чем сумма потоков воздуха во всех вместе взятых точках отбора. Для эффективной фильтрации скорость транспортировки и воздушный поток не должны быть излишне высокими. Таким образом, вы сохраняете падение давления в фильтре на достаточно низком уровне и тем самым экономите энергию и сохраняете фильтр в хорошем состоянии в течение более длительного времени. Кроме того, важно использовать фильтрующий материал, соответствующий фильтруемому типу пыли, чтобы фильтр легко очищался, сводя к минимуму объем и частоту очистки. Сжатый воздух, используемый для очистки, требует энергии и вызывает износ фильтра. Используя фильтр, который очищается автоматически с помощью импульсной системы сжатого воздуха по запросу, вы гарантируете, что фильтр работает оптимальным образом.

    4. Оптимизация энергоэффективности вентиляторной системы с помощью привода с регулируемой скоростью

    Вентилятор системы удаления пыли и дыма влияет на все описанные выше факторы, и именно здесь у вас есть наибольший потенциал для экономии энергии и снижения затрат.Если вы позволяете вентилятору работать на полной скорости все время, независимо от рабочей нагрузки, он будет создавать больший воздушный поток, чем необходимо, что, в свою очередь, тратит энергию и изнашивает фильтр. Регулировка скорости вентилятора в соответствии с фактической рабочей нагрузкой необходима для минимизации потребления энергии и затрат.

    Привод с регулируемой скоростью (VSD) с контролем давления, также называемый частотно-регулируемым приводом (VFD) или инвертором, поможет вам контролировать мощность вентилятора. С помощью VSD давление в системе воздуховодов регулируется, а скорость вращения вентилятора оптимизируется в соответствии с фактическим количеством необходимого воздушного потока до максимальной производительности.Кроме того, используя вентиляторы с загнутыми назад лопатками, вы получаете оптимальную эффективность. В целом это оптимизирует использование вашей местной вытяжной системы вентиляции, улучшит работу фильтров, а также снизит уровень шума, вытяжку кондиционированного воздуха и затраты на электроэнергию.

    Какие приспособления подходят для вашей местной вытяжной системы вентиляции, зависит от ваших рабочих процессов и их масштабов. Компания Nederman обладает опытом и ассортиментом продукции, чтобы предоставить вам энергоэффективное решение, которое оптимизирует использование вентиляторов и фильтров в ваших производственных процессах.Не стесняйтесь обращаться ко мне с вопросами!

    Клапан UniflexPlus 125 мм от Vent-Axia работает очень тихо и легко регулируется.

    Vent-Axia UniflexPlus + RV Регулируемый приточно-вытяжной клапан 125 мм

    Клапан UniflexPlus + RV от Vent-Axia - это стильный приточно-вытяжной воздушный клапан с 26 различными настройками. Уникальной особенностью клапана UniflexPlus является простота установки и управления. Требуемый объем воздуха можно установить мгновенно, не снимая вентиль с потолка.Независимо от настройки, клапан всегда будет одинаковой высоты. Это означает, что при высоте 27 мм каждый объем воздуха всегда выглядит одинаково. Очистить легко, потому что нет необходимости снимать весь клапан с потолка. Колпачок легко снимается с основания клапана.

    Безопасное вставное соединение обеспечивает универсальность подключения клапана к трубе диаметром от 116 до 125 мм. Кроме того, клапан UniflexPlus + RV легко установить на любой вентильный блок из системы распределения воздуха UniflexPlus +.

    Клапан изготовлен из антистатического, антибактериального и устойчивого к ультрафиолету пластика (RAL 9003). При скорости подачи или отвода 50 м3 / ч уровень шума клапана составляет не более 22 дБ. При расходе 75 м³ / ч это всего 25 дБ.

    Преимущества клапана UniflexPlus + RV:

    • Один клапан для подачи и вытяжки воздуха
    • До 75 м³ / ч как для подачи, так и для вытяжки
    • Наименьшее значение перепада давления
    • Тихо: максимум 25 дБ
    • Такой же вид для каждого объема воздуха
    • Воздушные потоки с низкой турбулентностью: предотвращает скопление грязи
    • 26 настроек, легко фиксируются
    • Очень легко контролировать
    • Всегда на той же высоте
    • Антистатический

    Если хотите, воздушный поток может быть заблокирован на одну треть (120 °) с помощью блокиратора.Это предотвращает образование вихрей на стене. В качестве опции доступен специальный воротник. Этот хомут позволяет установить клапан UniflexPlus + RV в подвесной потолок или гибкий шланг.

    Большая утечка во время контролируемой вентиляции из-за неисправного выпускного клапана, пропущенного во время предварительной проверки аппарата

    Сэр,

    Во время эволюции основного наркозного аппарата до современного рабочего места включение новых средств безопасности всегда имело первостепенное значение. . Наличие необнаруженной утечки в машине может иметь катастрофические последствия для пациента.Американское общество анестезиологов и Ассоциация анестезиологов Великобритании и Ирландии (AAGBI) предоставили подробные инструкции по проведению проверки аппарата перед использованием. Однако мы должны выбрать подходящий тест перед использованием, учитывая индивидуальные рекомендации производителя.

    Мы описываем случай 15-летнего ребенка с артериовенозной мальформацией шеи, которому была направлена ​​эмболизация под контролем рентгеноскопии под общим наркозом. В день процедуры мы проследили за автоматической проверкой на аппарате Dräger Fabius plus ™.Результаты самотестирования показали утечку системы 20 мл / мин и утечку вентилятора 12 мл / мин. Испытание на утечку положительным давлением было выполнено путем перекрытия тройника, закрытия регулируемого клапана ограничения давления (APL) и потока свежего газа (FGF) и повышения давления в контуре до 30 см вод. Ст. 2 О. Давление поддерживалось в течение> 10 с. , показывая отсутствие утечки. Затем это повторяли с каждым включенным испарителем, подтверждая отсутствие утечки.

    После индукции анестезии и интубации трахеи вентиляция была переведена в режим контроля объема, а FGF снижен до 2 л / мин.Вскоре мы заметили, что резервуар не заполнялся должным образом во время фазы вдоха. Мы снова переключились на ручную вентиляцию и проверили утечку вокруг манжеты эндотрахеальной трубки, которая не была обнаружена. Расходомеры, испарители, канистры и соединения контура были снова проверены, но утечки обнаружено не было. В ручном режиме мы могли вентилировать с FGF 1 л / мин, тогда как в режиме вентилятора мешок не заполнялся должным образом даже при FGF 5 л / мин. Затем машина была заменена, а остальная часть дела прошла без происшествий.

    В ходе анализа сотрудники службы технической поддержки Dräger medical обнаружили неисправность в выпускном клапане (система AGS). Этот односторонний клапан в режиме вентилятора создает давление 1-2 см вод. Ст. 2 O, отводя FGF в резервуар во время вдоха перед его выпуском. [1] Неисправный клапан будет напрямую выпускать FGF вместо наполнения мешка, что объясняет утечку только в режиме вентилятора.

    Важно знать детали, проверяемые автоматическим тестом на герметичность. В нашем случае утечка не была обнаружена с помощью самопроверки или испытания на утечку положительным давлением, так как выпускной клапан не включен ни в один из них.[2] Проверка герметичности вентилятора проверяет наличие утечек между клапаном отделения свежего газа и клапаном положительного давления в конце выдоха [], тогда как проверка на герметичность системы включает расходомеры, испарители, клапаны вдоха и выдоха и конечности, канистру, мешок и Клапан APL []. Поскольку испытание на герметичность при положительном давлении выполняется при закрытом клапане APL; это отменяет выпускной клапан. Единственный тест, который мог выявить утечку, - это «тест с двумя мешками». Руководство AAGBI рекомендует выполнять тест с двумя мешками после индивидуальной проверки дыхательной системы, испарителей и вентилятора.[3] Он проверяет проходимость всей системы, что делает его более всеобъемлющим тестом. Более того, он применим к большинству современных рабочих станций для анестезии и может быть более точно назван «универсальным тестом на герметичность».

    (a) Зона, заштрихованная желтым цветом - части, проверенные автоматическим тестом на герметичность вентилятора. (b) Зона, заштрихованная желтым цветом - детали, проверенные автоматизированной системой проверки герметичности. (c) Корпус выпускного клапана. (d) Выпускной клапан изнутри

    В руководстве Dräger Fabius plus рекомендуется выполнить автоматический тест на герметичность, который затем повторяется при каждом включенном испарителе.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
