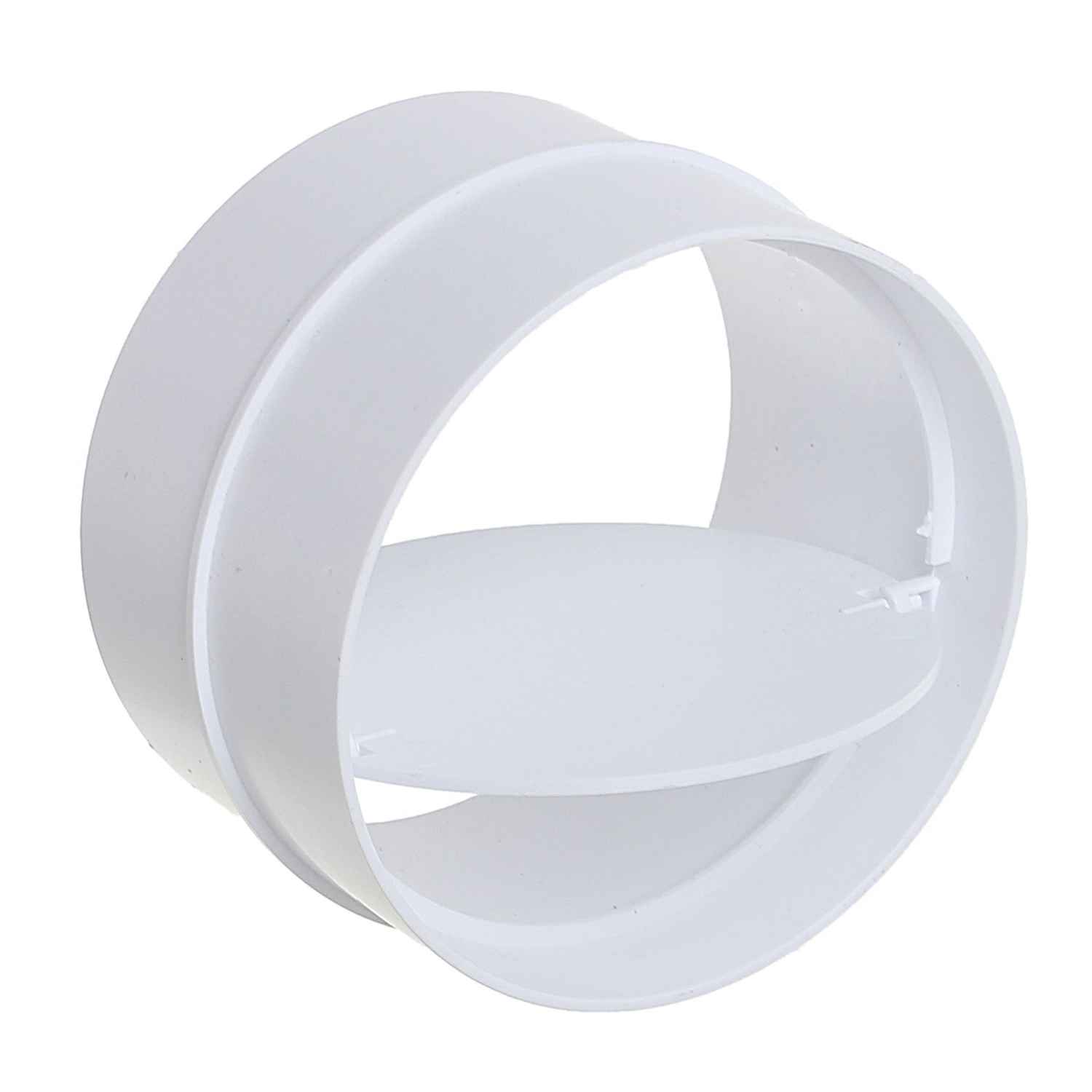

Клапан обратный для вентиляции: Клапан обратный Вентс КО 100, D100 мм

Содержание

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан



Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

  • Пластика.
  • Тонкой оцинкованной стали.
  • Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

  1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
  2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
  3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
  4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

  • Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

  1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
  2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
  3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
  4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
  5. Просверлить в решетке отверстия для крепления к стене.
  6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.

Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

  • Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.
Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.
  • Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
  • Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
  • К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…
  • На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
  • Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.
Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

  • «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.
Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.
  • Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
  • В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками
ИллюстрацияКраткое описание выполняемых операций
В квартире явно обнаружилась проблема – из вентиляционной решетки на кухне частенько стал исходить весьма неприятный запах.
Решено устранить эту «беду» установкой обратного клапана на отдушину.
Проблема усугубляется еще и тем, что эта отдушина связана внутренними каналом с вытяжной вентиляцией из своего же совмещенного санузла. А там был установлен вентилятор, при включении которого обратная тяга на кухню еще и возрастает.
Для изготовления клапана в первую очередь выкручены саморезы и снята вентиляционная решетка.
Открылась отдушина во всей своей красе.
В качестве основы для клапана будет вырезана картонная рамка.
Она должна быть точно таких же размеров, как решетка, так как будет скрываться под ней.
Картон взят от коробки для офисной бумаги.
Решетка укладывается на картонный лист и очерчивается по периметру.
Затем по линии разметки врезается прямоугольник.
При необходимости – проводится точная подгонка, так, чтобы решетка и картонный фрагмент точно совпали по внешней границе.
Понятно, что размеры решетки всегда больше размеров отдушины. А нам на картоне необходимо наметить именно контур этого окна.
Поэтому проводится замер ширины и высоты отдушины.
Переходим к разметке картонного основания клапана.
На нем вначале необходимо наметить контур отдушины, с одинаковыми отступами от краев по вертикали и горизонтали.
Ну а затем – наметить окошки самих клапанов.
Просто для удобства объяснения на иллюстрации линии разметки выделены цветом.
Синий прямоугольник – это граница отдушины, вычерченная по снятым размерам.
С отступом от этой границы в 10 мм к центру вычерчиваются два прямоугольника (зеленые линии) -это окошки клапанов.
Отступы необходимы, во-первых, для крепления мембран, а во-вторых – чтобы края мембран, прижимаясь к картону, были способны перекрыть поток обратной тяги, но при открытии – не задевали стенок отдушины.
Между двумя прямоугольными окошками в центре оставляется полоса шириной примерно 15 мм – на ней будут сходиться эластичные мембраны при закрытии клапанов.
Кстати, в качестве мембран будет использоваться прозрачная «корочка» от обычной канцелярской папки-скоросшивателя.
Материал ее изготовления в нужной степени эластичный, то есть не будет препятствовать прямому потоку воздуха, но в то же время – в достаточной степени плотный, чтобы не проминаться при закрытии в случае обратной тяги.
По нанесенным линиям разметки вырезаны два симметричных окошка, через которые буде пропускаться воздушный поток.
Производится примерка пленки для раскроя двух эластичных лепестков – мембран (пленка плохо заметна на иллюстрации, поэтому показана стрелкой).
Чтобы лепестки могли свободно отклоняться назад, их края сверху и снизу должны не доходить до границы отдушины примерно на 3÷5 мм (показано зеленой стрелкой).
По ширине они должны быть равны расстоянию от вертикального края картонной заготовки до ее центра. То есть в закрытом положении эти эластичные заслонки должны сходиться по центральной линии (показано коричневой стрелкой), не мешая при этом друг другу.
Лепестки вырезаны…
…а приклеить их можно по внешнему краю картонного основания с помощью полосы обычного широкого скотча, с перегибом ее на лицевую и тыльную сторону.
Точнее, вначале будет удобнее «прихватить» мембрану в двух-трех местах маленькими кусочками скотча, чтобы зафиксировать ее правильное положение, а затем уже приклеить окончательно широкой полосой.
При этом полоса скотча, для надежности, должна идти от верхнего до нижнего края картонной основы клапана.
Вот что получилось в итоге (правда, пленочные мембраны практически незаметны).
Это сторона клапана будет обращена в сторону вытяжной отдушины.
А вот это – вид с «лицевой» стороны, той, что будет обращена в сторону комнаты и прикрываться вентиляционной решеткой.
Вот здесь хорошо заметны и мембраны клапана – они легко изгибаются, открывая окошки для прохода воздуха.
Мастер заметил свою ошибку – на лицевой стороне картонного основания клапана нанесен рисунок, который может пробиваться через пластиковую решетку, делая ее внешний вид неаккуратным.
Поэтому решено было заклеить эту сторону белой бумагой. Но это, конечно, лучше предусматривать сразу, еще при выборе материала и проведении разметки.
Всё, можно считать, что обратный клапан готов.
Прежде чем устанавливать клапан постоянно и закрывать декоративной пластиковой решеткой, имеет смысл проверить его работоспособность.
Для этого он крепится на вентиляционную отдушину так, как должен стоять в итоге. Временное крепление можно провести с помощью саморезов в те же «штатные» дюбель-пробки, к которым фиксировалась решетка.
После крепления заметно, что тяга есть – лепесток клапана отклонился немного назад.
На этом же этапе необходимо проверить, не мешает ли что-нибудь свободному ходу мембран.
В демонстрируемом примере такая помеха обнаружилась – на левом клапане лепесток задевал на небольшой выступ в верхней части отдушины.
Этот наплыв был сколот – мембрана получила необходимую степень свободы.
Для проверки было открыто окно – чтобы усилить приток воздуха в помещение и активизировать тягу через отдушину.
Мембраны клапана отозвались на это значительно большим отклонением внутрь – окно для прохода воздуха расширилось.
Все пока работает так, как надо.
А теперь для эксперимента было смоделировано появление обратной тяги. Для этого в санузле был включен вытяжной вентилятор, работа которого, как мы помним, приводила к такому негативному эффекту.
Створки после включения вентилятора практически мгновенно захлопнулись. То есть основания судить, что клапан работает корректно во всех режимах.
Убедившись в работоспособности клапана, можно окончательно ставить на место пластиковую декоративную решетку.

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

  • При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.
Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.
  • Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
  • Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
  • Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
  • Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.
Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.
  • Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.
Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

  • К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

  • При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

  • Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах
Тип помещенияМинимальные нормы воздухообмена (кратность в час или кубометров в час)
ПритокВытяжка
Свод правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»
Жилые помещения с постоянным пребыванием людейНе менее однократного обмена объема в течение часа-
Кухня-60 м³/час
Ванная, туалет-25 м³/час
Остальные помещенияНе менее 0,2 объема в течение часа
Свод правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей площади менее 20 м² на человека3 м³/час на каждый 1 м² площади помещения
Свод правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»
Спальная, детская, гостинаяОднократный обмен объема в час
Кабинет, библиотека0,5 от объема в час
Бельевая, кладовка, гардеробная0,2 от объема в час
Домашний спортзал, биллиардная80 м³/час
Кухня с электрической плитой60 м³/час
Помещения с газовым оборудованиемОднократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печьюОднократный обмен + 100 м³/час на газовую плиту
Домашняя прачечная, сушилка, гладильня90 м³/час
Душевая, ванная, туалет или совмещенный санузел25 м³/час
Домашняя сауна10 м³/час на каждого человека

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

  • Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
  • Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
  • Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
  • Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

  1. с применением противовеса, который размещен снаружи либо внутри устройства;
  2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

  • На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
  • Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

Как сделать обратный клапан для вентиляции своими руками: монтаж и виды +Видео

В каждом частном или многоквартирном доме предусмотрена система вентиляции. Самая главная функция вентиляции заключается в постоянной циркуляции и поступлении свежего воздуха, а одновременно с этим удаляются пылевые отложения и запахи.

Иногда бывает, что вместо потока воздуха, прилетает зловоние от соседей.

Тут вы и понимаете, что клапан обратного действия для вентиляционных устройств — просто необходим. Мы с вами рассмотрим в этой статье все подробности темы обратного клапана.

[contents]

Общие сведения об обратном клапане

Строение клапана

Ось с лопастями — ключевое наполнение этой детали. Шторка при определенном воздействии воздуха пропускают его лишь в определенном направлении.

В случае прекращения притока воздуха лопасти закрываются. Сам клапан регулирует как поток воздушных масс, так и объем чистого воздуха.

Зачем нужен обратный клапан

При разработке системы вентиляции в частном доме, будь то вентиляция подвала или вентиляция чердака, рекомендуем вам проанализировать ряд причин, по которым следует произвести монтаж в вашем помещении обратного клапана.

  1. Нарушение технологии расположения вытяжных труб, приводит к тому, что начинают попадать задуваемые потоки воздуха.
  2. Если в жилище располагается несколько вытяжек. Это приводит к усиление оттока, из за увеличения тяги в одной из вытяжек.
  3. Если мы рассматриваем многоквартирный дом, то есть вероятность присутствия, хотя бы одной мощной вытяжки, и когда она работает, происходит смещение потоков воздуха, что приводит к появлению в других квартирах обратной тяги.
  4. Отсутствие приточного свежего воздуха. Обычно случается в случае поломки или засорения.
  5. Наличие отопления, за счет печи. В этом случае при функционировании печки, в трубе возрастает тяга горения, а это в свою очередь приводит к обратному потоку в трубе вентиляции.

Как проверить тягу в вентиляции

Вопрос ключевой.

Все просто:

  1. берем свечку,
  2. зажигаем и подносим к решетке вентиляции,
  3. затем открываем окно.

Свеча должна затухнуть, если поток воздушных масс правильный.

Следует отметить и то, что на стадии проектирования и монтажа лучше предусмотреть установку обратного клапана. Так как его цена незначительна, а так же в процессе эксплуатации вентиляции возможно засорение, деформация и воздействия внешней среды, которые в свою очередь приведут к изменению потока воздуха в самой вентиляции.

Вот тогда вам придется купить клапан, потратить время и врезать его в работающую систему.

Основная классификация обратных клапанов для вентиляции

По материалам

Пластик (пластмасса). Это одни из самых дешевых и коммерческих устройств. Их часто применяют в офисных зданиях, домах, коттеджах. Очень привлекательно выглядят, а благодаря богатой цветовой палитре материала можно воплотить в жизнь любой дизайн.

Оцинкованная сталь. Получили широкое распространение в промышленности и административных помещениях. Данные модели очень прочные, это позволяет долго и качественно справляться со своей задачей. У клапанов, изготовленных из стали, отсутствует такой минус как пожаробезопасность, так как сталь не горит в отличие от пластика.

Комбинирование материалов. Корпус устройства изготовлен из стали, покрытой цинком, а шторка или лопасти из пластмассы. Получил широкое распространение в помещениях, где есть естественная вентиляция. Данный клапан реагирует даже на небольшое движение ветра, обеспечивая качественный и естественный обмен воздухом.

По форме
  1. Круглые.
  2. Прямоугольные.

Все зависит, конечно, от формы воздуховода. Следует отметить тот факт, что для круглых клапанов, предназначенных для быта выпускаются диаметром 100 — 200 мм. – это самые ходовые размеры. А для промышленных систем возможен выпуск 150 — 1000 мм.

Причем для быта идут в основном круглые клапана, а для промышленности прямоугольные.

От способа установки
  1. Вертикально расположенные.
  2. Горизонтально расположенные.
По методу регулирования
  1. Ручное — с помощью задвижек и рычагов.
  2. Автоматическое — происходит автоматически, так как это комплекс устройств, приточно-вытяжной вентиляции, которые функционирует как единое целое.
По конструкционному исполнению

А теперь разберем самую главную классификацию.

Лепестковый клапан

Клапан одностворчатый гравитационного действия. Воздух, двигаясь из помещения, воздействует на створку, закрепленную на оси корпуса клапана. Под действием этой силы створка открывается. В случае появления обратной тяги створка закроется самостоятельно под силой тяжести.

Наличие одной створки, делает конструкцию простой и надежной.

При установке данного вида клапанов следует использовать уровень, так как монтировать его следует только в вертикальном или горизонтальном положении.

Данная конструкция имеет два исполнения:

  1. Модели, где ось смещают относительно центра. А обычно она расположена посередине.
  2. Использование противовесов, которые располагают с внешней или внутренней стороны устройства.

Клапан бабочка или двустворчатый с использованием пружин

По строению схож с лепестковым клапаном, только имеет два лепестка располагают на одной оси. Отсюда и схожесть с насекомым, от которого и получил свое название.

Используют обычно в вентиляционных системах принудительного действия.

То есть при включении вентиляции лопасти открываются, а при выключении закрываются с помощью установленных пружин. Такое устройство можно располагать даже под углом. Следует проверять чувствительность шторок перед покупкой. В последнее время регулировку чувствительности делают по силе сжатия пружин.

Клапан с гравитационной решеткой

По внешнему виду напоминают жалюзи, располагать которые можно как вертикально, так и горизонтально. Когда вы включаете вентиляцию, жалюзи открываются и начинается движение воздуха, как только выключаете, то жалюзи закрываются.

Чаще всего располагают в стенах, для защиты коммуникаций. Главный плюс данных типов клапанов, это использование их при минусовых температурах в уличных условиях.

Клапаны с гибкой мембраной

Принцип работы так же похож на работу лепесткового клапана. Только в качестве шторки используют тонкую гибкую пластину, которая при закрытии плотно прилегает по периметру.

Ставят преимущественно в помещениях с естественной вентиляцией, так как мембрана очень чувствительна. Недостатком является, тот факт, что мембрана будет деформироваться при избыточной обратной тяги.

Как сделать обратный клапан для вентиляции своими руками?

Следует принять во внимание тот факт, что стоимость стандартных обратных клапанов невелика, и смысла делать клапан самостоятельно нет.

А если короба для вентиляции нестандартные, то тогда следует задуматься о том, как своими руками изготовить обратный клапан для вентиляции.

Самый простой механизм, который можно сделать самостоятельно – это лепестковый или мембранный клапана.

Вместо шторки следует выбрать жесткую пластину металла или пластика. Для предотвращения пропускания потока воздуха, шторка должна как можно плотнее прилегала к краям корпуса. А так же следует крепко закрепить шторку, для того чтобы исключить звуки и трения.

Лист пленки лавсана или плотной бумаги рекомендуют использовать в качестве материала для мембраны. Самое главное, чтобы лист был большего размера, чем отверстие вентиляции.

На вентиляционное отверстие следует установить решетку, для того чтобы мембрана не деформировалась. Вот и все конструкция готова к применению.

Как установить обратный клапан на вентиляцию?

Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.

Если система воздухозабора простая

Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.

Если система воздухозабора сложная

Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.

  • Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.

Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.

В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.

Монтаж обратного клапана с улицы

прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.

Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.

Монтаж обратного клапана внутри помещения

Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.

А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.

  1. Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
  2. Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
  6. Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
  7. После чего устанавливаем вентилятор.

Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.

Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.

Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.

Правила выбора обратного клапана

Также следует помнить, что если недобросовестно подойти к подбору обратного клапана, то это может привести к плохому воздухообмену.

И для того чтобы этого не произошло, следует соблюдать ряд правил при выборе данного устройства:

  1. Размеры обратного клапана, должны совпадать с размерами вентилятора. А мощности вентилятора, должно хватать для создания потока, который без особых проблем обеспечит открытие лепестков.
  2. Некоторые устройства применяются только внутри помещений. На это следует обратить внимание при выборе модели клапана.
  3. Лучшее сочетание — обратный клапан + вытяжной вентилятор + вентиляционная решетка. Такое сочетание обеспечит максимальную эффективность воздухообмена.

Как вы видите, обратный клапан для вентиляции играет важную роль в обеспечении комфортного климата в любых помещениях.

При применении сложных систем вентиляции важно грамотно разместить обратные клапаны для блокировки обратной тяги воздуха.

Тогда функционировать комбинация из вытяжек и вентиляторов будет работать безупречно. Ведь от правильности монтажа этих устройств зависит срок эксплуатации и качество вентиляции целиком.

Клапан обратный вентиляционный с решеткой для вытяжки

Какие задачи решает?

Большинство систем вентиляции работают в четко определенном режиме с постоянным направлением потока воздуха. Любые изменения происходят по мере возникновения необходимости, выполняются по команде извне и регулируются специальным оборудованием. Системы бытовой вентиляции, основанные на естественном перемещении воздушных потоков, нередко дают сбой из-за изменения условий работы.

Перепад давлений, который обеспечивает движение воздуха, имеет свойство изменяться от внешних причин — погодных или атмосферных факторов. Возможно возникновение условий, при которых отработанный воздух начинает перемещаться в обратном направлении. Это явление получило название «обратная тяга».

Кроме внешних причин, появление обратной тяги бывает вызвано сильной тягой в дымоходе печи, недостатком приточного воздуха или иными факторами, способными изменить режим внутреннего воздухообмена.

Бороться с этим явлением непросто, так как изменение физических условий движения воздуха в жилом доме с готовой системой вентиляции практически невозможно. Вопрос решает простое и эффективное устройство — клапан обратный вентиляционный, который отсекает путь воздуха при изменении его направления. При возникновении обратной тяги устройство срабатывает и перекрывает сечение воздуховода, препятствуя возврату отработанного воздуха с дурными запахами, пылью или вредными взвесями, обратно в жилые помещения.

Типы исполнения обратного клапана

Клапан обратный воздушный вентиляционный представляет собой участок воздуховода, оборудованный заслонкой. В режиме ожидания она расположена таким образом, чтобы не препятствовать проходу потока воздуха, но при возникновении определенных условий ее положение меняется и канал перекрывается, отсекая путь воздуха в обратном направлении. Существует два основных типа обратных вентиляционных клапанов:

  • круглый
  • прямоугольный

Они применяются для воздуховодов соответствующей формы, имеют стандартные присоединительные размеры и элементы. Клапан обратный вентиляционный прямоугольный используется в системах с воздуховодами прямоугольного сечения. Он подключается в разрыв канала с помощью фланцевого соединительного элемента. Чаще всего применяется в крупных системах для отсечки обратной тяги во время отключения вентиляторов.

Клапан обратный вентиляционный круглый используется на воздушных каналах круглого сечения. Подключается в разрыв воздуховода муфтовым способом, что значительно упрощает монтаж, так как нет нужды обеспечивать соответствующий присоединительный элемент на воздуховоде. Достаточно создать разрыв и вставить клапан в него. Если диаметры соединительных патрубков воздуховодов и клапана не соответствуют друг другу, используются соответствующие переходники.

Существуют также обратные клапаны с различным принципом действия:

Одностворчатый гравитационного действия

Самая простая конструкция из всех существующих. Створка такого клапана под действием силы тяжести свободно висит и закрывает проход потоку воздуха. При появлении небольшого усилия, которое оказывает выводимый поток, створка приоткрывается и пропускает воздух в нужную сторону. В обратную сторону поворот створки невозможен. При установке надо быть внимательным и обеспечить правильное положение устройства, иначе можно попросту перекрыть путь для вывода отработанного воздуха.

Конструкция створки может представлять собой систему с противовесом, делающим усилие для открывания прохода совсем небольшим, или поворотную створку, установленную на средней линии сечения. Вентиляционная труба с обратным клапаном такого вида должна проходить строго горизонтально или вертикально, в зависимости от типа конструкции.

Двустворчатый с использованием пружин

Двустворчатый пружинный клапан (иногда его в обиходе называют «бабочка») представляет собой устройство со шторкой, разделенной пополам и складывающейся под действием усилия воздушного потока. При отсутствии движения воздуха шторки распрямляются с помощью пружины и перекрывают путь воздуха в обратном направлении. Специфика такого клапана состоит в независимости от положения — он одинаково хорошо работает как в горизонтальном, так и в вертикальном или наклонном положении.

Усилие пружин преодолевается энергией воздушного потока. При слабых значениях давления воздуха устройство может не сработать, поэтому его чаще всего используют на системах принудительной вентиляции с механическим побуждением, где в воздуховодах имеется определенное давление. На естественной вентиляции клапан-бабочка встречается редко.

Существуют конструкции с возможностью регулировки усилия пружин, но устанавливать слишком слабое усилие опасно — со временем содержащиеся в воздухе взвешенные частицы жира или пыли забивают механизм поворота створок и затрудняют нормальную работу, что рано или поздно приводит к отказу устройства. При покупке надо проверять усилие открывания, если оно слишком велико, следует рассмотреть другие варианты.

Жалюзи на вентиляционную решетку

Для уменьшения размеров створки и создания более компактного устройства используются жалюзи, устанавливаемые на внешнее отверстие вентиляционного канала. Принцип действия такого клапана аналогичен гравитационному, но створка разделена на несколько отдельных фрагментов, каждый на собственной поворотной оси. Такая конструкция выполняется в декоративном оформлении, благодаря чему выглядит намного аккуратнее, но выполняет свои задачи не менее эффективно, чем любой другой тип обратного клапана.

Размер жалюзи соответствует параметрам вентиляционных каналов и позволяет устанавливать клапан в любом месте, где это необходимо. Клапан в виде жалюзи имеет важное преимущество — он хорошо показал себя при работе в условиях низких температур, значительно опережая другие типы. Это делает его предпочтительным вариантом для монтажа в условиях улицы или других участков с отрицательной температурой потока.

Гибкая мембрана

Представляет собой створку из гибкой пленки, открывающуюся при появлении совсем небольшого положительного давления, но сразу же закрывающуюся при возникновении обратной тяги. Гибкие мембраны безотказны, способны функционировать в любом положении и с воздушными потоками любых составов.

Единственным препятствием к использованию могут быть низкие температуры, при которых мембрана становится жесткой, теряет эластичность и работоспособность. Кроме того, при сильных отрицательных давлениях возможно продавливание закрытой мембраны, поэтому необходимо наличие опорной решетки, препятствующей обратной деформации створки. Это надо учитывать при покупке.

Как сделать своими руками?

Вентиляционный обратный клапан купить можно в любом специализированном магазине. Он недорогой, вариантов конструкции или размеров много. Тем не менее, нередко возникают ситуации, когда требуется устройство с особыми размерами, некоторыми изменениями конструкции. Например, монтаж переходника по каким-либо причинам невозможен, или сечение воздуховода имеет нестандартные размеры. В таких случаях выходом из положения станет самостоятельное изготовление обратного клапана.

Проще всего сделать гравитационную конструкцию или установить гибкую мембрану. В первом случае обычно используется отрезок воздуховода, внутри которого размещается подвижная створка на оси с подклеенным упором для предотвращения обратного поворота. Второй вариант даже проще — можно использовать обычную вентиляционную решетку, плотно прилегающую к стене, с обратной стороны которой уложена лавсановая пленка. Можно использовать бумагу, но она понемногу намокнет и потребует замены, тогда как пленка способна служить очень долго.

Где нужно устанавливать?

Оптимальным местом для установки обратного клапана является вентиляционное вытяжное отверстие. Монтаж клапана будет удобен, при необходимости ремонта или обслуживания устройства доступ к нему будет иметься всегда. Кроме того, считается необходимой установка обратных клапанов в следующих местах:

  • на каждой отдельной линии, оборудованной собственным забором воздуха и присоединенной к магистрали
  • возле выходного отверстия системы

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Если имеется сложная система вентиляции, иногда требуется установка отсечных клапанов в определенных точках, обусловленных конфигурацией и назначением воздуховодов. В этих случаях надо составить чертеж системы и тщательно проанализировать возможные ситуации для определения точек монтажа обратных клапанов. Это поможет обеспечить стабильную работу всей вентиляции в заранее определенном режиме без сбоев.

Особенности монтажа и обслуживания

Монтаж обратных клапанов прост и особых проблем не вызывает. Если используются готовые модели заводской сборки, то они всегда имеют соответствующие соединительные элементы. Самодельные клапаны также создаются с учетом необходимости подключения к системе определенным образом. При необходимости обеспечить сложный режим работы с чередованием функциональных особенностей, используются узлы обхода с установленными на них клапанами или задвижками.

Мнение эксперта

Интернет-магазин вентиляции «Руником»

Обслуживание заключается в своевременной очистке от грязи и жировых наслоений, накапливающихся на створках и мешающих свободному движению. Работы несложные и выполняются по мере необходимости.

Видео

Обратный клапан для вентиляции в квартире – особенности устройства, монтажа и функционирования

Кто-то может посчитать эту деталь лишней, мол, она затрудняет и без того слабый отток воздуха из помещения. На самом деле, «продуть» при помощи естественной тяги вентиляционный канал в обычном многоквартирном доме со временем становится сложнее и сложнее. Это происходит из-за того, что он постепенно забивается пылью и жиром, если это кухонная вентиляция. Но поскольку на одой и той же шахте «сидят» сразу несколько квартир на этажах, то тяга может образоваться и в том случае, когда на вышестоящем этаже открыли форточку.

Именно через эту квартиру начнёт выходить всё, что поступает с нижних этажей. Жарит ли там кто-то лук или рыбу, работает ли с химическими реактивами или курит, всё это может пойти в ту квартиру, где жильцы захотели проветрить. Это и есть пример обратной тяги, от которой спасают такие устройства. Обратный клапан просто не даст этим запахам проникать в ваше жилище, потому что он будет надёжно закрыт.

Организация вентиляции в квартире

Что же произойдёт с теми запахами, которые нужно удалить из вашей кухни? Сами собой они тоже могут выйти… через форточку квартиры, которая находится выше, если вы не избавитесь от них принудительно. Для этого вам нужно установить вытяжной зонт над плитой или вентилятор в вытяжное отверстие. Но именно в паре с этими устройствами у вас обязан работать обратный клапан. Он предотвратит поступление воздуха из вытяжки к вам, но как только заработает вентилятор в вашей квартире, клапан откроет своим створки и путь для воздуха будет свободен. Конечно, нет никакой гарантии, что вы не нагоните «смрад» в чужую квартиру, где ещё не установили обратный клапан, но себя вы точно избавите от неприятностей.

Таблица: Популярные модели обратных клапанов на вентиляцию:

НаименованиеМаркаДиаметрТип устройстваСечениеМатериал
Обратный клапан на вентиляцию 100Вентс КО 100100 мммембранныйкруглоепластик
Обратный клапан на вентиляцию 120Вентс КО 120120 ммлепестковыйкруглоепластик

Как устроен обратный клапан

Большинство обратных клапанов работают автоматически. Как только стартует вентилятор, появляется давление на лепестки или шторки, которое заставляет их открываться. Вот почему важно не перепутать, какой стороной ставить этот клапан в вытяжку. Как бы вы его ни установили, створки должны открываться в направлении от вас, а не к вам.

Конструктивно обратные клапаны бывают выполнены в виде элемента вентиляционной трубы круглого или квадратного сечения. Их нужно вставлять в разрыв вентиляционного канала. Если труба воздуховода проходит горизонтально, то клапан нужно устанавливать так, чтобы его створки располагались вертикально. Если же для монтажа выбран вертикальный участок вентиляционного хода, то створки или шторки клапана должны располагаться горизонтально, то есть – поперёк этого канала.

Устройство обратного клапана. Его работа при работе вентилятора

Для эффективной работы обратного клапана у его открывающихся элементов должен быть предусмотрен противовес. Как только тяга в нормальном направлении исчезает, противовес обязан привести створки в положение «Закрыто», чтобы в помещение не проникали запахи и не образовывались сквозняки. Когда клапан устанавливается в горизонтальном положении, то иногда бывает достаточно либо наличия обратной тяги, либо просто силы тяжести, чтобы створки сами по себе закрылись. Но как только от вас начинает нагнетать воздух вентилятор, они поднимаются и пропускают его.

Створки, как и корпус обратного клапана часто выпускаются из оцинкованного железа. Такой клапан может издавать шум при работе, поэтому для домашнего использования предпочтительнее использовать пластиковые конструкции. Также нужно обратить внимание на то, имеются ли у клапана прорезиненные прокладки. Если они есть, то это говорит о том, что они будет практически бесшумным и достаточно герметичным в эксплуатации.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Решётка на вентиляции в роли обратного клапана

Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

Крупноячеистая решётка не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

Установка решётки для вентиляции, в роли обратного клапана

Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

Как выбрать обратный клапан для своей вентиляционной системы

Есть несколько критериев отбора для обратного клапана:

  • форма сечения воздуховода;
  • величина сечения воздуховода;
  • материал изделия;
  • конструктивное исполнение;
  • наличие вентилятора в комплекте;
  • производитель;
  • стоимость.

По форме сечения воздуховоды бывают квадратные (прямоугольные) или круглые. В зависимости от того, какой он у вас в доме, нужно выбирать и вид обратного клапана. Если даже вентиляционное отверстие закрыто квадратной или прямоугольной решёткой, это ещё ничего не значит. Чтобы оценить, какую форму имеет сам вентиляционный ход, нужно отвинтить решётку и посмотреть, что именно представляет собой пространство за ней. Если она ведёт в вентиляционный короб, то нужно понять, каково его продолжение.

Обратный клапан и решётка для вентиляционной системы

Если из него выходит квадратный воздуховод, то обратный клапан придётся монтировать в него. Тогда потребуется конструкция квадратного сечения. Если же воздуховод круглый, то и клапан обязан иметь такую же форму, чтобы точно сесть в отверстие. Иногда устройство вентиляции бывает таким, что из цилиндрического короба выход сделан в боковой стенке, и он имеет квадратную форму, так что вид самого короба тоже может быть обманчивым, как и у решётки.

Далее нужно измерить габариты этого вентиляционного хода и, сообразуясь с этими измерениями, выбирать готовое изделие для последующего встраивания в конструкцию воздуховода. Кроме этого, нужно ещё правильно выбрать материал, из которого будет изготовлен клапан. Достаточно дешёвые и простые клапаны, имеющие конструкцию «бабочка», часто делаются из оцинкованной стали. Практически все вентиляционные короба в многоквартирных домах выполняются из этого же материала.

Интегрировать такую «бабочку» в систему не составит труда. Конструкция такого клапана проста: на оси находятся полукруглые пластины, которые отжимаются пружиной, когда на них не попадает поток воздуха из вентилятора. Как правило, эта конструкция применяется в круглых воздуховодах. Для квадратных вентиляционных труб чаще используются автоматические жалюзи. В них выполнено несколько подпружиненных пластин, если исполнение такого клапана – вертикальное. В горизонтальных клапанах используются грузы и противовесы.

Если клапан стоит близко к вентиляционной решётки, то можно выбрать пластиковый вариант, так как он меньше шумит. Зато такие конструкции уступают стальным по прочности.

Комплект или отдельный обратный клапан?

Если же у вас ничего до этого в вытяжке не стояло, то лучше остановить свой выбор на комплекте, так как параметры обратного клапана будут отлично соответствовать характеристикам вентилятора. Если же вами уже используется вентилятор, например, встроенный в вытяжку над кухонной плитой, то вполне можно подобрать подходящий обратный клапан к его характеристикам. По крайней мере, поток, который выходит из вытяжного зонта, обязан открывать створки клапана. Если же у него не хватает для этого мощности, то это значит, что клапан подобран неверно.

Как обезопасить свою квартиру при выборе обратного клапана

Если же приобретается отдельно обратный клапан, то многие могут обратить внимание на то, что часть из таких изделий имеет взрывобезопасное исполнение. Этим параметром не стоит пренебрегать, если у вас в доме используются газовые приборы. Только ли это плита или ещё колонка для подогрева воды – не важно. Главное, чтобы при утечке газа такой клапан не дал искру при закрывании или открывании створок, то есть – при трении металлических частей друг о друга. Ведь при утечке газ устремляется, в том числе, и в вытяжку, где смешивается с воздухом. А взрывоопасна именно газово-воздушная смесь, так как в ней есть кислород, поддерживающий горение. Накопившаяся в вентиляционных каналах пыль – это отличная среда для распространения огня. Вот почему важно, чтобы исполнение клапана было взрывобезопасным.

Такой клапан может перекрыть доступ огня или дыма через вентиляционную шахту, если в доме произойдёт пожар в вашем стояке. С этим справится и пластик, не поддерживающий горение, и металл.

Пожары и утечки газа – это экстренные ситуации, случающиеся не каждый день. Но и при таком стечении обстоятельств вас может выручить обратный клапан из множества неприятностей. Но намного чаще он будет просто создавать вам комфорт пребывания в помещении, избавляя от сквозняков, неприятных запахов и насекомых. Только не нужно забывать и о декоративной решётке, которая тоже вносит свою лепту в мощность потока воздуха. Если вы учтёте все параметры правильно, то сможете сделать себе отличную вентиляционную систему.

Клапаны воздушные, обратные, утепленные, заслонки

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Клапан воздушный утепленный КВУ предназначен для регулирования количество воздуха и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 800С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов, и применяются в системе кондиционирования воздуха и вентиляции низкого давления (рабочее давление до 1470 Па (150 кгс/м2)).

 Размеры клапана воздушного утепленного КВУ

Типоразмер
кла­пана

Пло­щадь
живого
сечения,

кв.м.

Число
лопаток

размеры, мм

Число
ТЭНов

n1

Мощ­ность

кВт

Масса,

кг
(без МЭО)

BB1Hh2
Клапан воздушный

утепленный
КВУ 400х500
0,21250054040044030,627,4
Клапан воздушный

утепленный
КВУ 600х500
0,31360064040,831,8
Клапан воздушный

утепленный
КВУ 600х1000
0,6131000



1040



60064041,643,2
Клапан воздушный

утепленный
КВУ 800х1000
0,7848008405254,3
Клапан воздушный

утепленный
КВУ 1000х1000
151000104062,465,3
Клапан воздушный утепленный
КВУ 1200х1000
1,1561182122272,874,5
Клапан воздушный

утепленный
КВУ 1400х1000
1,3871380142083,283,7
Клапан воздушный

утепленный
КВУ 1600х1000
15881582162293,692,8
Клапан воздушный

утепленный
КВУ 1800х1000
1,87917551795104112,3
Клапан воздушный

утепленный
КВУ 2400х1000
2,41224002440135,2169,7
Клапан воздушный

утепленный
КВУ 600х1400
0,843  60064042,445,8
Клапан воздушный

утепленный
КВУ 1400х1400
1,971400



1440



1380142 084,8112,3
Клапан воздушный

утепленный
КВУ 1600х1400
2,2281582162
2
95,4120,7
Клапан воздушный

утепленный
КВУ 1800х1400
2,691755179
5
106129,1
Клапан воздушный

утепленный
КВУ 2400х1400
3,4122400244 0137,8169,7

Вентиляционные пробки с фильтрами и обратными клапанами от Oil-Rite Corporation


 Проверьте до пяти результатов, чтобы выполнить действие.


Пробки для выпуска воздуха

с фильтрами и обратными клапанами могут использоваться для сброса давления или вакуума в корпусах подшипников, коробках передач, резервуарах или в любом другом месте, где необходима вентиляция.Вентиляционные заглушки обеспечивают выравнивание давления и сводят к минимуму нежелательные проблемы, такие как разрыв уплотнения подшипника из-за чрезмерного давления. Эта вентиляционная пробка позволяет воздуху свободно проходить через фильтр. Шарик обратного клапана позволяет воздуху проходить только в одном направлении. Давление в обратном направлении немедленно закрывает клапан, устраняя потерю жидкости.



увеличенное изображение


увеличенное изображение


Скачать PDF Скачать PDF
Страница для печати
Отправить эту страницу по электронной почте
Сохранить в избранное
Пожалуйста, подождите…

Обратные клапаны, фильтры, всасывающие и выпускные клапаны

Обратный клапан и сетчатый фильтр - «Запатентовано»

Предотвращает перегорание двигателя первичного преобразователя.Все компоненты не вызывают коррозии. Петли и винты из нержавеющей стали. Мгновенный клапан - выпускные отверстия позволяют вода после использования медленно опустится до уровня озера, предотвращая замораживание. Обратный клапан увеличенного размера обеспечивает полный поток через клапан механизм. Обеспечивает соотношение более 1: 1 для прохода 6-дюймового трубка. Потеря напора <1,0 фунт / кв. Дюйм. @ 1000 галлонов в минуту. Клапан выдерживает напор 15 футов или 6,45 фунта / кв. дюйм. Внимание: показанный дизайн не может быть возвращен покраснел. Клапан снимается для очистки при необходимости.Может быть отправлен с резьбовыми соединениями для легкого снятия.

Обратный клапан и фильтр
Деталь # Размер Описание
9197-000 Муфта 6 "8" Сетчатый фильтр 8-дюймовый сетчатый фильтр с обратным клапаном
9197-100 Муфта 8 дюймов / сетчатый фильтр 8 дюймов 8-дюймовый сетчатый фильтр с обратным клапаном

Используйте с адаптером воздухозаборника для более быстрого подключения.Примечание: устройство поставляется с этикеткой для обратной промывки 9145-004.

Всасывающий воздухозаборник / клапан - (Для проверки заливки Клапанные фильтры)

Алюминиевая муфта - предназначена для соединения между большой воздухозаборник на насосе двигателя и всасывающий шланг. Вентиляционный порт используется шаровой кран размером 1 ½ ”x оборота. Кому Использование: 1 - Подсоедините к воздухозаборнику с помощью шланга, прикрепленного к сухому гидранту. 2 - Откройте выпускной клапан на vent оборота. 3 - Откройте бак для клапана насоса.4 - Вода будет стекать из бортового бака, заполняя сухую трубу по мере того, как воздух выходит через вентиляционное отверстие. Когда воздух превращается в сплошной поток воды, закройте шаровой кран на ¼ оборота. 5 - Закройте бак для клапана насоса. Насос должен запускаться без заправки. Если нет, на мгновение потяните грунтовка. Сборка обычно производится с использованием длинной ручки FNST x MNST, однако другие конфигурации доступны по запросу.

Всасывающий клапан / клапан
Деталь # Размер
9289-000 6 ”выпускной клапан в сборе - M / F L / H
9289-010 5 ”выпускной клапан в сборе - M / F L / H
9289-020 4 ½ ”выпускной клапан в сборе - M / F L / H
9289-030 4 ”выпускной клапан в сборе - M / F L / H

Женский / Женский NST, Storz или Cam Lock также доступен по запросу.

Пропорциональный клапан высокого расхода для аппаратов ИВЛ и наркоз

В современной индустрии медицинского оборудования существует большой спрос на меньшие, более гладкие конструкции и скорость вывода на рынок новейших революционных продуктов. Инженеры, разрабатывающие респираторное оборудование, такое как аппараты ИВЛ и наркозные аппараты, сталкиваются с множеством критических факторов. Пользователи требуют максимальной производительности и соответствия развивающимся нормативным стандартам.Производители оригинального медицинского оборудования (OEM) должны решать эти проблемы, производя оборудование, которое соответствует проектным спецификациям и ожидаемым характеристикам, а также контролирует расходы. Для этого необходимо определить ресурсы, которые помогут удовлетворить эти потребности и ускорить процесс проектирования.

Пропорциональный клапан прямого действия, являющийся неотъемлемой частью системы инспираторного потока, обеспечивает точное управление потоком газа. Доступны специализированные пропорциональные клапаны для применения в аппаратах ИВЛ и наркозных аппаратах, которые обеспечивают точную и безопасную подачу точных газов к пациентам.

В этом блоге мы сосредоточимся на пропорциональных клапанах и ключевых факторах, которые инженеры-изготовители оборудования должны учитывать при выборе их в соответствии с требованиями к конструкции аппарата ИВЛ и анестезии, в том числе:

  • Установка и функции компонентов.

  • Рекомендации и требования к применению.

  • Новые технологии пропорциональных клапанов.

Выберите пропорциональный клапан, подходящий для вашего приложения, загрузите руководство «Выбор пропорционального клапана с высоким расходом для аппаратов ИВЛ и наркозных аппаратов».

Установка и функции компонентов

В системе инспираторного потока может быть порядка десятка компонентов. Пропорциональные клапаны часто расположены в середине системы и обеспечивают регулирование расхода используемых газов и предотвращают избыточное давление в линиях. Другие компоненты могут включать: входные фильтры, датчики давления, переключатели автоматического обнуления или калибровочного клапана, обратные клапаны, регуляторы давления, датчики массового расхода, предохранительные клапаны, кислородные датчики, фитинги и трубки.Различные компоненты можно разделить на элементы безопасности и элементы управления. Пропорциональные клапаны считаются элементами управления.

Рекомендации и требования к применению

При выборе пропорционального клапана необходимо учитывать следующие характеристики и характеристики конструкции:

Источник воздуха: В большинстве аппаратов ИВЛ / операционных и обычных палат используется больничный водопроводный воздух, который может быть подвержен значительным колебаниям давления.Пропорциональный клапан уравновесит изменение давления. В зависимости от области применения использование пропорционального клапана высокого давления может устранить необходимость в регуляторе понижения давления.

Безопасность: Если в целях безопасности установлен редукционный регулятор, для поддержания постоянной скорости потока необходим пропорциональный клапан.

Размер устройства: Тенденция к меньшим системам. Использование пропорционального клапана с регулировкой давления может уменьшить количество необходимых компонентов управления давлением, тем самым уменьшив размер системы.

Совместимость с газом: Важен тщательный выбор пропорциональных клапанов с совместимыми эластомерами, особенно в анестезиологии.

Срок службы и надежность: Задокументированные испытания на долговечность при различных температурах и условиях важны для предотвращения преждевременного старения клапанов.

Соответствие: Важно выбрать клапан, который соответствует самым последним директивам и нормам, относящимся к производству изделий и компонентов медицинского оборудования, таким как RoHS и REACH.

Способ монтажа: Пропорциональные клапаны имеют несколько вариантов монтажа. Наиболее распространены коллектор и картридж. Выбор должен основываться на наиболее подходящем для спроектированной системы.

Настройка: Если требуется настройка, выбор поставщика, который предлагает гибкие возможности проектирования, такие как подводящие провода, варианты калибровки и монтажа, является идеальным.

Особенности места установки, ограничения по физическим размерам, тип используемых газов, ожидаемая степень использования и условия эксплуатации изменчивы и должны рассматриваться в каждом конкретном случае.После того, как будет нарисована четкая картина, следует проанализировать следующие соображения, относящиеся к выбору пропорционального клапана:

  • Требования к расходу и давлению

  • Совместимость носителей

  • Системное напряжение

  • Контроль тока

  • Размер, вес и ориентация крепления

  • Управляющая способность

  • Силовой профиль

  • Калибровка

Новые технологии пропорциональных клапанов

Parker Precision Fluidics недавно расширила линейку пропорциональных клапанов для респираторного оборудования, такого как аппараты ИВЛ и анестезии, а также для других приложений в биологии.Линия VSO® MAX HP состоит из двух моделей, которые предлагают сочетание характеристик расхода, диапазона рабочего давления, управляемости и энергоэффективности.

Характеристики включают:

  • Высокая согласованность между клапанами.

  • Пониженные профили потребления энергии и меньшее тепловыделение.

  • Очищено для работы с кислородом.

  • Reach и соответствует требованиям RoHS.

Заключение

При выборе пропорциональных клапанов для медицинского оборудования, такого как аппараты ИВЛ и наркозные аппараты, важно учитывать функции компонентов, требования к применению и технические характеристики системы, чтобы гарантировать, что выбранный вами клапан оптимизирует производительность и конструкцию устройства, сохраняя при этом расходы под контролем.


Для получения дополнительной информации о выборе пропорциональных клапанов для аппаратов ИВЛ и наркозных аппаратов загрузите руководство «Выбор пропорционального клапана с высоким расходом для аппаратов ИВЛ и наркозных аппаратов».

Автором этого блога является Сэм Рубак, менеджер по развитию маркетинга подразделения Parker Precision Fluidics.

Связанное содержание:

Осуществление нашей цели: развитие технологий, способствующих развитию вентиляторов

Определение нашего уникального вклада в мир

Поддержка производства медицинского оборудования

Критические системы и компоненты для производства вентиляторов

Жидкостные компоненты упрощают разработку капнографических мониторов

Как производители комплектного оборудования могут улучшить характеристики приборов для медико-биологических наук

Усовершенствованные жидкостные клапаны расширяют возможности микрожидкости

Решение проблемы биосовместимости в конструкции респираторных устройств

ckev | Картриджи »Направленные» Проверить

Sun's Assembly Build Process позволяет вам сконфигурировать картридж и коллектор, или картридж основной ступени и пилотной ступени, и построить цифровую сборку в трехмерном пространстве.Результатом этого процесса является страница продукта сборки, включающая изображения, символы, информацию о продукте и файлы САПР для конкретной конфигурации.

Доступ к процессу сборки сборки можно получить со страницы картриджа или коллектора. Разрешены только допустимые варианты.

На странице коллектора вы должны сначала выбрать функцию картриджа. Выбрав функцию, нажмите кнопку «СОЗДАТЬ СБОРКУ» под КНОПКОЙ «ГДЕ КУПИТЬ». После нажатия вам будут представлены действующие картриджи для вашего коллектора.Выберите нужный картридж и следуйте инструкциям вверху страницы. Если ваша конкретная комбинация была сгенерирована ранее, итоговая страница сборки будет доступна немедленно. Если нет, вам будет предложено ввести свой адрес электронной почты. Как только страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу продукта сборки.

На странице продукта картриджа щелкните СОЗДАТЬ СБОРКУ, и вам будет представлен список совместимых коллекторов. В случае картриджей основной ступени и пилотной ступени вы можете построить либо картридж с картриджем, либо картридж с коллектором.Сделав свой выбор, следуйте инструкциям вверху страницы. Если ваша конкретная комбинация была сгенерирована ранее, итоговая страница сборки будет доступна немедленно. Если нет, вам будет предложено ввести свой адрес электронной почты. Как только страница будет заполнена, вам будет отправлено электронное письмо со ссылкой на страницу продукта сборки.

Обратите внимание, что процесс сборки сборки - это автоматизированный процесс. Его можно использовать в любое время. Страницы обычно создаются в течение нескольких минут, но иногда можно ожидать задержек.В случае задержки команда Sun постарается решить проблему, чтобы вы получили свою информацию как можно быстрее.

Drip Depot Поддержка для самостоятельного орошения

Что такое обратный клапан? Обратный клапан - это односторонний клапан, позволяющий течь только в одном направлении.

В чем разница между обратными клапанами, промывочными клапанами, устройствами предотвращения обратного потока и предохранительными клапанами? Каждый из этих элементов имеет определенную цель, и, поскольку у них много разных названий, мы часто не понимаем, для чего предназначен каждый из них.

Слово «клапан» должно заставить нас задуматься об остановке и / или запуске потока чего-либо (жидкости или газа). Обратные клапаны используются во многих приложениях, но мы сосредоточимся на том, что мы используем в орошении. Чтобы обратный клапан выполнял свою работу, не требуется вмешательства человека, он управляется потоком и перепадом давления. Некоторые области использования включают: защиту оборудования, такого как насосы и фильтры, от повреждения обратным потоком; остановка низконапорного дренажа в спринклерной системе с перепадом высот; предотвращение загрязнения источника воды из-за обратного сифона в оросительной системе; даже обеспечение сброса давления в системах с жидкостью или воздухом (газом).Как и в случае с любым клапаном или компонентом, чувствительным к давлению, вам необходимо согласовать технические характеристики элемента, чтобы они соответствовали конструкции вашей системы, особенно по расходам и давлениям открытия и закрытия.

Встроенные обратные клапаны используются везде, где требуется, чтобы вода текла только в одном направлении. Это может быть верхний полив в теплице или низкий разбрызгиватель на вашем дворе, где вы не хотите, чтобы вся вода стекала в самую низкую точку системы. Чаще всего в системах орошения обратный клапан открыт в системах с положительным давлением и закрывается при падении давления в системе, чтобы предотвратить обратный поток.

Встроенный обратный клапан ½ ”, Арт. № 9394

Встроенные обратные клапаны из ПВХ № 1743

Промывочный клапан - это устройство, используемое на концах ирригационных линий или в нижних точках ваших капельных линий. Его цель - выполнить «быструю промывку» в начале цикла полива. Когда ваша система запускается, до того, как она полностью нагнетает давление, клапан открывается, и несколько хороших струй воды выбрасываются из клапана, смывая весь мусор, который мог попасть через эмиттеры при отключении последнего цикла.Дополнительным преимуществом является то, что клапан снова открывается при сбросе давления в вашей системе (выключается) и помогает сливу воды, если он установлен в нижних точках. См. Наш выбор промывочных клапанов. Аналогичным элементом для спринклерных систем является автоматический сливной клапан.

Вот видео, показывающее, как работает промывочный клапан Perma-Loc.

Многие превенторы обратного потока представляют собой комбинацию нормально закрытого воздуховыпускного клапана и обратных клапанов, которые обычно используются рядом с источником ирригационной системы, чтобы остановить обратный ход. поток (обратный отток) поливной воды обратно в систему водоснабжения.Это предотвращает загрязнение источника питьевой воды. Они считаются устройствами защиты от изоляции и устанавливаются там, где требуется защита. Предохранители обратного потока не должны подвергаться непрерывной работе более 12 часов, так как это увеличивает риск выхода из строя. Во многих муниципалитетах есть специальные коды, указывающие, какой тип устройства обратного слива требуется при установке ирригационной системы.

Перед тем, как выбрать устройство защиты от обратного потока, всегда проверяйте местные нормы и правила!

В жилых помещениях обычно используется предохранитель для предотвращения обратного потока - вакуумный прерыватель шланга (HVB).Он будет установлен на каждый патрубок наружного шланга для защиты источника питьевой воды. Правильно установленный HVB выпускает воду в атмосферу при возникновении обратного потока. Вот как они работают. Когда вода включена, давление открывает подпружиненный обратный клапан, позволяя воде проходить в шланг. Когда это давление прерывается, подпружиненный обратный клапан закрывается, одновременно открывая вентиляционные отверстия воздушного зазора в атмосферу. Любой обратный поток воды сбрасывается через вентиляционные отверстия на землю, выравнивая давление в трубопроводах.

FAQ - Предохранители обратного потока

Где установить предохранитель обратного потока HVB

Поиск и устранение неисправностей предохранителя обратного потока

Клапаны сброса давления (PRV) - это предохранительные клапаны, предназначенные для контроля или ограничения давления в вашей системе. Эти подпружиненные клапаны настроены на определенные уровни, поэтому, когда в системе трубопроводов возникает избыточное давление, пружинный клапан открывается, позволяя воде (или воздуху) выходить, что снижает давление.

Клапаны выпуска воздуха / вакуума (сбросные) - это в значительной степени именно то, на что звучит название, устройство для выпуска воздуха в ирригационные линии.Правильно установленные вентиляционные отверстия предотвращают образование воздушных пробок или вакуума. Доступно несколько типов, и каждый из них выполняет определенные операции при соответствующем размещении в вашей оросительной системе. Они рекомендуются в больших системах, любой системе подпочвенного орошения и при неровной местности. Это не обратный клапан, они не останавливают поток воды в любом направлении.

Щелкните эту ссылку для получения дополнительной информации о вентиляционных отверстиях и сбросе вакуума.

Вентиляционный клапан, принцип работы, симптомы, проблемы, тестирование

12 мая 2015 г.

Все современные автомобили оснащены системой контроля выбросов парниковых газов (EVAP).Система EVAP предотвращает выброс паров топлива из топливного бака в атмосферу.

Система EVAP собирает и временно хранит пары топлива в канистре с древесным углем. Канистра с древесным углем заполнена гранулами активированного угля, которые могут поглощать пары топлива. При работающем двигателе пары топлива удаляются из адсорбера и сжигаются в двигателе.

Схема системы EVAP

Вентиляционный регулирующий клапан (соленоид) или просто выпускной клапан регулирует поток наружного воздуха, входящего и выходящего из угольного баллона.В некоторых автомобилях это называется Canister Close Valve (CCV). См. Схему.

Одна сторона выпускного клапана соединена с баллоном с углем. Другая сторона подсоединяется к вентиляционному шлангу, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля. В некоторых автомобилях к канистре крепится выпускной клапан.

В остальном устанавливается отдельно возле канистры.

Вентиляционный клапан управляется компьютером двигателя (PCM). Обычно выпускной клапан открыт.Он закрывается, когда компьютер двигателя проверяет герметичность системы EVAP. При обнаружении утечки в системе EVAP на приборной панели загорится индикатор Check Engine, и код неисправности, связанный с проблемой, будет сохранен в компьютере двигателя.

Проблемы с выпускным клапаном

Самая распространенная проблема с выпускным клапаном - когда он заедает или не закрывается. Это создает утечку в системе EVAP и включает световой индикатор Check Engine или Service Engine Soon.

Например, отказавший выпускной клапан часто вызывал загорание контрольной лампы с кодом P0455 Обнаружена утечка в системе контроля за отводом паров топлива в некоторых автомобилях Nissan и Infiniti.Другая проблема заключается в том, что некоторое количество грязи и пыли может попасть в выпускной клапан через выпускной шланг и вызвать его засорение. При этом также загорится индикатор Check Engine.

Известно, что некоторые грузовики GM имеют эту проблему, которая вызывает код P0466. Ремонт включает замену вентиляционного клапана и некоторую модификацию его настройки. Забитый выпускной клапан может вызвать проблемы с наполнением бензобака.

Реклама - Продолжить чтение ниже

Как проверяется выпускной клапан (соленоид)

Конструкция и установка выпускного клапана различаются у разных производителей.Вы можете найти надлежащую процедуру проверки в руководстве по обслуживанию автомобиля. Мы перечислили несколько источников, из которых вы можете получить доступ к руководству по обслуживанию в режиме онлайн, внизу этой страницы. В большинстве автомобилей выпускной клапан обычно открыт, то есть он должен быть открыт при отсутствии напряжения и закрываться при подаче напряжения.

В качестве примера давайте протестируем выпускной клапан в Honda Accord 2000 года выпуска. Хонда называет это запорным клапаном вентиляции канистры.В сервисном руководстве Honda говорится, что нужно проверить клапан, когда он установлен на свое место, в канистре, расположенной под автомобилем. Для лучшей демонстрации мы сняли выпускной клапан и протестировали его отдельно. Первым шагом, согласно руководству по обслуживанию, является подключение вакуумметра. Мы попытались создать вакуум, и, как видите, клапан не удерживает его, потому что он полностью открыт. Вакуумметр сразу опускается до нуля.

Следующим шагом согласно руководству по обслуживанию является активация клапана с помощью диагностического прибора Honda, называемого тестером PGM.Тестер PGM дает команду компьютеру двигателя подать 12 вольт на выпускной клапан. Мы подключили удлинители и с помощью тестера активировали выпускной клапан. Тут же выпускной клапан издал слышимый щелчок.
Теперь инструкция говорит нам подать вакуум и посмотреть, удерживает ли его выпускной клапан.
Как видите, этот клапан удерживает вакуум, игла не опускается. Это означает, что этот выпускной клапан в порядке. Если выпускной клапан не удерживает разрежение, следующим шагом будет проверка питания и заземления электрического разъема выпускного клапана.

Обычно неисправный выпускной клапан не удерживает вакуум при активации или вообще не срабатывает. Например, отказавший клапан управления вентиляцией был довольно распространенным явлением в ранних внедорожниках Nissan Rogue. Если вы протестируете отказавший выпускной клапан таким же образом, он, вероятно, даже не щелкнет при подаче напряжения, потому что внутренние части выпускного клапана, вероятно, были бы заблокированы.
Замена выпускного клапана стоит не очень дорого (150–260 долларов за деталь и труд).

Еще одна распространенная причина кодов индикаторов проверки двигателя, связанных с системой EVAP, - это неисправный продувочный клапан или газовая крышка.

Машинная отделка Заготовка Алюминиевый бензобак Односторонний обратный клапан Перевернутый через вентиляционное отверстие 3/4 Высота 9/16 Диаметр

Количество в корзине: Нет
Номер детали: клапан-сил
Продано как: 1 вентиляционное отверстие бензобака

Вентиляционные клапаны опрокидывания предназначены для предотвращения выхода топлива из топливного бака через вентиляционное отверстие в случае опрокидывания.Это вентиляционное отверстие имеет шланг 3/16 в нижней части, чтобы скользить по верхней части фитинга с зазубринами.

Связанные части

Номер детали Имя Изображение Цена
клапан-блк Черный анодированный алюминиевый бензобак для бензобака односторонний крен над вентиляционным отверстием 3/4 высотой 9/16 диаметром

15 долларов.10

клапан-синий Голубой анодированный алюминиевый бензобак для бензобака односторонний крен над вентиляционным отверстием 3/4 высотой 9/16 диаметром

$ 15,10

клапан-красный Красный анодированный алюминиевый бензобак для бензобака односторонний крен над вентиляционным отверстием 3/4 высотой 9/16 диаметром

15 долларов.10

клапан-золото Анодированная золотом заготовка алюминиевый бензобак односторонний обратный клапан перекатывается через вентиляционное отверстие 3/4 высотой 9/16 диаметр

$ 15,10

клапан-оранжевый Оранжевый анодированный алюминиевый бензобак для бензобака односторонний крен над вентиляционным отверстием 3/4 высотой 9/16 диаметром

15 долларов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
