Коллектор для теплого водяного пола

Распределительные коллекторы сегодня особенно популярны среди потребителей. Они позволяют улучшить систему водоподачи и отопления, настроить показатели давления и создать идеальную, функциональную систему теплого водяного пола.

Коллектор: что это такое?

Теплый пол – автономная отопительная система, которая в обязательном порядке должна соединяться с центральной системой отопления. Для этого применяется распределительная гребенка, которая может быть выполнена из различных материалов. Чаще всего за основу берут медь, бронзу, нержавеющую сталь или латунь. Материал должен быть не только долговечным, но и устойчивым к коррозии. Лучше остановить свой выбор на фирменной продукции, которая сертифицирована и соответствует международным стандартам качества.

Доверяйте надёжным фирмам, которые работают прозрачно и предлагают широкий выбор надёжной продукции. Качество товара всегда должно подтверждаться документально.

Гарантийный срок не должен быть меньше шести месяцев. В противном случае в надёжности распределительного коллектора можно усомниться, а ведь данный агрегат преображается как минимум на 5-7 лет.

Примечательно, что классическая гребенка – это отрезок трубы, к которому подсоединяются другие трубы. Один выход коллектора подключается к напорному трубопроводу или «обратке», а остальные выходы ведут к трубам отопления водяного пола.

Современное отопительное оборудование может повысить температуру рабочей жидкости внутри трубопровода до 89-90 градусов. Этот показатель не навредит радиаторам, но абсолютно не подходит для теплых полов. Во-первых, ни один человек не будет чувствовать себя комфортно при таком обогреве, а во-вторых, это негативно отразится на напольных покрытиях.

Чтобы избежать проблем и защитить систему от высоких температур, устанавливают специальные распределительные гребенки, которые способны выравнивать температурные показатели. Эти устройства могут выполнить контроль системных параметров благодаря специальным датчикам и обеспечивают полноценное и равномерное разогревание.

Современные изделия комплектуются:


  • — специальными клапанами трех- или двухходового типа;
  • — расходомером;
  • — клапанами термостатического типа;
  • — насосом для циркуляционного функционирования;
  • — гребенками обратного и подающего типа.

Эта комплектация обеспечивает высокий уровень эффективности распределительного коллектора. К тому же механизм устроен особым образом. Две гребенки соединены между собой и образуют цельный коллекторный блок. Два потока рабочей жидкости смешиваются в основном узле, где выполняется температурная регулировка. Ко всей конструкции крепится насос, который прогоняет воду по системе.

Варианты современных смесительных клапанов

Коллектор для теплого водяного пола может быть подключен разными способами, но смесительные клапана – это обязательные элементы, которые отвечают за смешивание горячей и холодной рабочей жидкости. Систематическое управление осуществляется двумя способами, доступен ручной и автоматический вариант.

Устройство двухходового типа

Двухходовые элементы – это питающие клапана. Они пропускают воду только по направлению в одну сторону. Если установить изделие неправильно, эксплуатационный период механизма будет минимальным. В свою очередь запорными элементами выступают шар или шток, которые регулируются благодаря электронному или пневматическому приводу.

Популярным вариантом, несомненно, является термостатическая головка, укомплектованная специальным датчиком. Механизм контролирует температуру теплоносителя, который поступает в отопительный контур. Теплый пол такой гребенки никогда не будет перегретым, потому эксплуатационные характеристики системы улучшаются в несколько раз.

Коллектор для теплого пола: назначение, функции, выбор

Система водяного напольного отопления содержит чаще всего не один отопительный контур, а несколько. Подавать нагретый теплоноситель и собирать остывший нужно от каждого из них. Вот этим и занимается коллектор для теплого пола. Он состоит из двух гребенок — подающей и обратной и распределяет теплоноситель по подключенным контурам. Потому это устройство имеет еще два названия: «гребенка теплого пола» и «тепловой распределительный узел теплого пола».

Через подающую часть коллектора происходит распределение теплоносителя по контурам, через обратную часть, остывший теплоноситель собирается в единый поток и направляется к котлу или в стояк, если у вас теплый пол подключен к центральному отоплению.

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Коллектор и смесительный узел

В некоторых вариантах сборки коллектор может одновременно заниматься снижением температуры теплоносителя на подаче. Этот вариант сборки одновременно снижает температуру до приемлемой в системе теплого пола (не выше 50оС) и потом раздает ее в контура. То есть в этом случае он выполняет еще и функции смесительного узла.

Иногда такой узел бывает насосно-смесительным. В такой сборке коллектор — это и распределительная гребенка, и смесительный узел, и насос.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Но это именно варианты сборок и чаще эту сборку называют коллекторным узлом. В чистом же виде коллектор служит для раздачи теплоносителя, то есть является гребенкой для теплого пола.

Коллектор в чистом виде стоит ставить, если смесительную группу и насос вы будете собирать самостоятельно. Это обойдется дешевле, и по качеству вряд ли будет уступать заводскому. А вот с коллектором стоит подумать. В принципе, и гребенку теплого пола можно собрать самому. Но в таком варианте резко увеличивается количество швов и стыков. В фабричном коллекторе входные/выходные отверстия сделаны в цельном корпусе. Самодельные коллекторы — это набор тройников или крестовин, которые соединяются между собой. Да, они находятся в доступном для ремонта месте, их можно подматывать и менять прокладки. Но каждый такой ремонт — это останов и, часто слив системы, новое ее заполнение и опрессовка (это если все делать по правилам). А практика свидетельствует о том, что именно в самодельных гребенках и проявляются течи. Особенно часто это бывает при использовании антифризов. А так как в большинстве случаев антифризы заливают на основе этиленгликоля, то протечки и работа с ними — это реальная угроза здоровью, а часто и жизни (этиленгликоль — сильный яд). Потому коллектор лучше покупать.

Сборка коллекторного узла в случае комбинированной системы: радиаторы + теплый пол

Выбор коллектора

При выборе коллектора, прежде всего, нужно определиться с тем, какие функции он будет выполнять. Рассчитать сколько петель вам нужно будет подключить (на сколько входов брать устройство). Затем выбираете материал, из которого он изготовлен.

С выбором материала не очень сложно:

  • нержавейка,
  • латунь;
  • пластик.

Нержавейка — идеальный вариант, но дорогой. Латунь более хрупкая, хоть и более дешевая. Пластик, если он хорошего качества от хорошего производителя, предпочтительнее латуни.

Коллекторы водяного пола могут быть из латуни, нержавейки или пластика

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

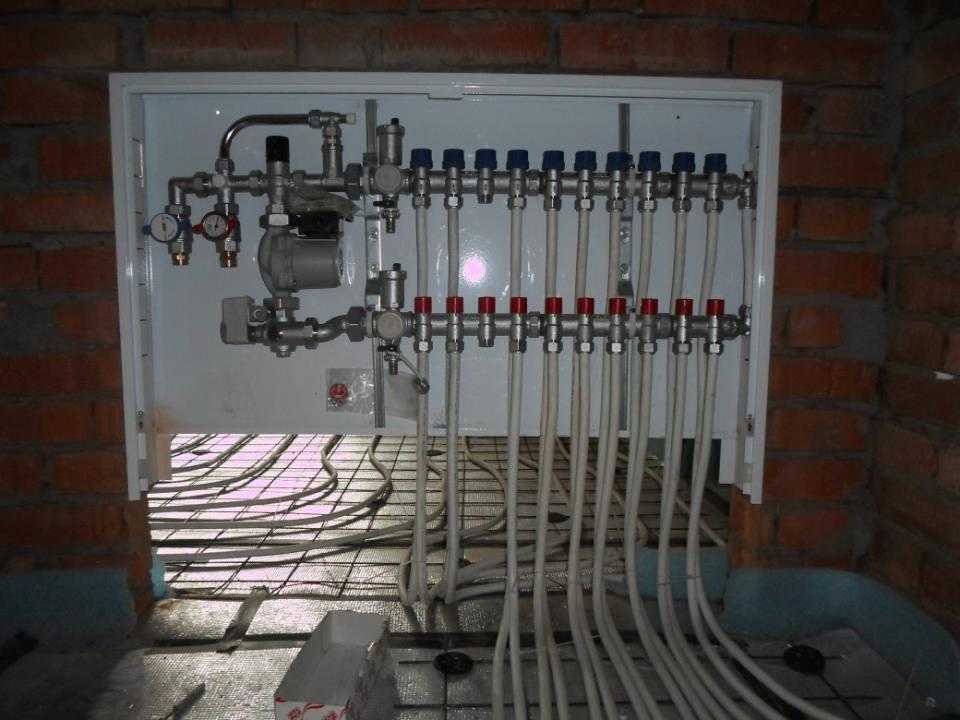

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит. При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими. Особенно это касается наружных коллекторных шкафов.

А это как его можно встроить

Пример монтажа пластикового коллектора Uponor в коллекторный шкаф заснят на этом видео.

Итоги

Коллектор водяного пола — важный узел. Он служит для раздачи теплоносителя по контурам теплого пола. Может оснащаться устройствами, балансирующими систему, а также средствами регулирования и контроля.

Что такое коллектор? Как работает коллектор отопления?

Что такое коллектор? Как работает коллектор отопления?

14 июля 2020 г.

от редактора

in Uncategorized

Yazının içeriği

  • 1 Что такое система обогрева грунта?
  • 2 Какой коллектор входит в систему обогрева грунта?
  • 3 Сколько существует типов коллекторов?
  • 4 Как работает тлеющий уголь, который является важным компонентом системы обогрева грунта?
  • 5 Почему предпочтительнее грунтовое отопление?

Одной из самых примечательных деталей в поселениях является обеспечение теплом. Точно так же, как важность стояния в прохладных местах возрастает летом, особое внимание уделяется выбору мест, где нет проблем с отоплением, особенно зимой. Системы отопления, используемые в зданиях, могут различаться в зависимости от площади и стоимости, на которую это повлияет. В домах отопление обычно обеспечивается двухконтурным котлом. Сегодня истощение энергетических ресурсов повысило важность, придаваемую эффективности. Стремление достичь большей эффективности за счет меньшего расхода энергии относится и к отоплению. Другим методом утепления, который в последние годы стал более популярным благодаря своей эффективности, является теплый пол. Один из самых любопытных вопросов – как работает теплый пол. Какая польза от коллектора, используемого в системе теплого пола, которая имеет другую систему? Сколько существует типов коллекторов и какой из них лучше? Какие соображения перед выбором? В этой статье мы сначала расскажем вам о системе теплого пола, а затем привыкнем отвечать на ваши вопросы о том, что такое коллектор и как он работает.

Что такое система обогрева грунта?

Теплые полы просто означают, что отопление в поселке начинается с цоколя. Он направлен на обогрев большего количества площадей за единицу энергии. Одна из проблем, на которую пользователи больше всего жалуются в методах нагрева, заключается в том, что тепло распределяется неравномерно. В одной области поддерживается идеальная температура, а в другой холодно. Увеличение удельной энергии для прогрева может увеличить стоимость, а иногда и не решить проблему. Вот почему компоненты в тепловых системах очень важны. При методе теплого пола пол укладывают кабелями или трубами, и таким образом обеспечивается обогрев. Существует два основных метода выполнения нагрева. Первый – это метод преобразования электрической энергии в тепловую. Используются резистивные кабели. Второй способ – система оборотной воды, нагретой от внешнего источника в трубах, проложенных по земле. Короче говоря, есть два метода: электрический теплый пол и водяной теплый пол.

Кабели теплого пола укладываются равномерно по полу поселка. Таким образом, обеспечивается однородный отвод тепла. Тепло от земли поднимается в воздух и распространяется по всей местности. В обеих системах отопления обеспечивается равномерный отвод тепла во всех областях. КПД от единицы энергии высокий.

Системы обогрева пола – это система обогрева пола, состоящая из кабелей или труб, проложенных внутри бетонных полов зданий. Отопление с помощью радиатора гарантирует, что такие области, как стены и потолки, будут теплее, в то время как система обогрева пола обеспечивает равномерное распределение тепла по площади. Человек может длительное время находиться в средах с идеальной температурой благодаря строению своего тела. С системой подогрева пола идеальная температура обеспечивается от земли, оставляя человеку возможность наслаждаться только видом дождя или снега. Эффективную защиту энергии при сохранении здорового и равномерного отопления обеспечивает частое использование системы подогрева пола. При этом стоимость вполне доступна по сравнению с затрачиваемой энергией и обеспечиваемой эффективностью.

Какой коллектор входит в систему обогрева грунта?

Системы напольного отопления представляют собой сложную конструкцию с кабелями или трубами, проложенными по полу. Коллектор – это основная труба, из которой собирается жидкость из трубы малого сечения. По сути, это еще и распределительный элемент системы теплого пола. Коллектор имеет одну горизонтальную большую колонну и несколько труб, выходящих из них. Длина труб, ведущих к разным областям, регулируется в зависимости от того, где они достигают. Коллектор обеспечивает сбор труб в определенном месте, предотвращая попадание бетона на прокол. Это также позволяет установленной установке достигать различных регионов. Системы напольного отопления должны быть разделены на большее количество зон в зависимости от размера жилого помещения, чтобы можно было добиться равномерного отвода тепла. Коллектор также является одним из основных элементов, входящих в состав системы теплого пола, что обеспечивает выполнение этой задачи. Так как это одна из основных частей в работе системы теплого пола, ее выбор очень важен. Выбор качественной марки обеспечивает долговечность коллектора и бесперебойную работу системы. Так как каждый кабель или труба, проложенная по земле, является местом ее сбора, отсюда также осуществляется регулирование тепла.

Сколько существует типов коллекционеров?

Коллектор имеет обходные трубы. В зависимости от состояния всех труб коллектор следует размещать в центральном и легкодоступном месте. Также важно, чтобы он находился в защищенном месте. Он не должен подвергаться воздействию таких факторов, как вода, ветер или удары. У коллекторов есть клапаны, которые контролируют давление, которое заполняет обратные трубы. С помощью этих клапанов обеспечивается контроль различных значений давления, поступающего в разные контуры.

Существует два типа коллекторов в зависимости от типа и чувствительности клапанов. Первый представляет собой плоский коллектор, а второй — коллектор с регулируемым расходом. Управление также можно получить с помощью плоского коллектора, и чувствительность этих коллекторов к величине давления, которое необходимо отрегулировать, низкая. В коллекторах с регулировкой потока можно увидеть количество потока, проходящего через трубы. Коллекторы с регулируемым расходом, которые являются дополнительными коллекторами, имеют много преимуществ. Поэтому рекомендуется для теплых полов. Независимо от типа коллектора, его подбором должны заниматься специалисты, чтобы безотказно работал долгие годы. Выбор, который предстоит сделать, может варьироваться в зависимости от ширины отапливаемой площади, длины труб и других факторов.

Как работает тлеющий уголь, который является важным компонентом системы обогрева земли?

Коллекторы имеют обходные трубы. Количество потока в этих трубах можно регулировать, а количество тепла каждой отдельной трубы можно регулировать. Эта часть, обеспечивающая равномерное и желаемое распределение тепла, является одной из основных частей системы теплого пола. Благодаря значению, которое можно считать с коллекторов, в случае каких-либо неполадок в системе теплого пола работа ведется на подключенной линии без остановки системы. Клапаны устанавливаются для управления специальными трубами в каждой зоне, предназначенной для обогрева. Таким образом, регулирование нагрева может быть достигнуто путем открытия и закрытия клапанов. Устройства выпуска воздуха также могут быть легко установлены в коллекторах с регулируемым расходом. Коллекторы, прошедшие испытания на герметичность и отличающиеся высокой надежностью, также безопасны для окружающей среды.

Коллекторы, выполненные в виде горизонтальной колонны, имеют несколько отводов. Как разместить эти трубы, которые доходят до каждой зоны отдельно, и их длину должны рассчитывать профессионалы. Расположение коллектора должно быть на легком расстоянии от всех зон. Точка выхода, где находится каждая труба, контролируется отдельным клапаном. Температуру можно регулировать, считывая величины давления, проходящего через трубы. Этот метод очень привлекателен для людей, которые считают идеальной разную температуру в разных комнатах. Например, тот, кто проводит время в гостиной в течение дня, может закрыть вентиль спальни. Даже температура в 1-2 градуса в долгосрочной перспективе позволяет сэкономить серьезные деньги. Экономия вносит свой вклад в бюджет и уменьшает количество энергии, которую можно потратить из природы, и поэтому очень ценна.

Почему предпочтение отдается наземному отоплению?

Теплый пол является одним из наиболее предпочтительных методов отопления, так как он экологически безопасен, равномерно и эффективно распределяет тепло по всей площади. Отдельным преимуществом для пользователя является также то, что температуру в зонах, до которых доходит тепло, можно контролировать благодаря коллектору с регулируемым потоком. Все изделия, используемые в системе теплого пола, прочны и долговечны. Использование деталей, надежность которых подтверждена многочисленными испытаниями, только дает вам возможность наслаждаться теплым пространством с вашими близкими.

Если вы хотите наслаждаться холодными зимними днями со своими близкими, вы можете выбрать систему подогрева пола. Благодаря низкой стоимости и долгосрочной экономии мы гарантируем, что вы останетесь довольны теплыми полами, которые недороги.

Вы можете перейти к нашему предыдущему контенту по ссылке https://www.isitmax.com/sonradan-yerden-isitma-yapilir-mi/.



14 июля 2020 г.

Излучающее тепло с солнечным водонагревателем Наземное крепление с вакуумной трубкой | | Теплый пол своими руками

Монтаж вакуумных трубчатых коллекторов на земле требует некоторых методов, которые не используются для традиционного монтажа на крыше. Ниже приведены несколько фотографий, иллюстрирующих, буквально с нуля, необходимые шаги.

Траншея для установки солнечного водяного отопления

Несмотря на то, что 90% всех солнечных систем горячего водоснабжения используют антифриз между коллекторами и солнечным теплообменником (см. схему), линии подачи и возврата все равно должны быть ниже линия мороза. Проблема не в замерзании, а в движении земли. Длинные пробеги особенно подвержены сезонному пучению почвы.

Изолированная линия

Изолированная коробка

Существует множество способов изоляции линий подачи и возврата солнечных батарей, большинство из них очень дороги и имеют низкие R-значения. Простой метод, показанный выше, представляет собой не что иное, как 2-дюймовый экструдированный пенополистирол, разорванный на полосы (12-дюймовая ширина сверху/снизу, 4-дюймовая ширина по бокам). Эти полоски сформованы в коробку из пенопласта.

Хотя заманчиво использовать рулон PEX (чтобы избежать подземных соединений), линии подачи и возврата всегда должны быть медными. Это связано с тем, что летние температуры, создаваемые системой, могут легко расплавить пластиковые трубы любого типа. Конечно, мягкую отожженную медь также можно использовать, если вам нужна система без подземных паянных соединений, но мягкая медь 3/4″ стоит около 3,50 долларов за фут. поэтому вы захотите учесть стоимость в своем решении.

Те же самые соображения относительно высоких температур следует также учитывать при выборе типа пены, используемой для покрытия медной трубы. Обычная изоляция труб, используемая в хозяйственных магазинах для бытовых водопроводов, расплавится через год, поэтому используйте либо Armaflex, либо Insul-tube. Любой из этих продуктов дает вам начальное значение изоляции R-5, а затем, будучи заключенным в коробку XPS, общее значение R подскакивает до R-15.

После того, как изолированные медные линии установлены в пенопластовой коробке, верхняя крышка запенивается, а стыки между 8-футовыми секциями также герметизируются распыляемой пеной. Хотя это и не показано здесь, специальный изгиб, также сделанный из пеноматериала XPS, был сделан так, чтобы полностью скрыть линии.

В зависимости от снегопада в вашем районе (или его отсутствия) монтажный узел будет либо поднят на фут или два над землей, либо установлен заподлицо на уровне земли. Обратите внимание, что задняя перекладина в этой установке поднята на фут выше, чем передняя. Этот улучшенный наклон вперед помогает компенсировать низкое зимнее солнце в высоких широтах Вермонта.

Seido 5 Коллектор вакуумной трубы

Фитинги на Seido-5 метрические, но в сборочный комплект входит короткая медная заглушка с отфрезерованным концом на несколько тысячных долей дюйма для перехода к нашему стандарту 3 /4″ медь без усилий.

Установка вакуумных трубок

Установка вакуумных трубок в сборку коллектора должна быть абсолютно последней фазой проекта. Это означает, что ВСЯ сантехника (т. е. солнечный теплообменник к коллектору и от него, теплообменник к баку для хранения солнечной энергии, все соединения затянуты и т. д.) должны быть завершены и испытаны под давлением. Это важно, потому что трубы, находящиеся под прямыми солнечными лучами, без аккумулирующего резервуара для поглощения тепла будут генерировать чрезвычайно высокие температуры.

Кроме того, в верхней части каждой вакуумной трубки имеется 3-дюймовая колба. Это конденсатор. Трубка, находящаяся под прямыми солнечными лучами, может нагреться настолько, что температура этой колбы конденсатора может подняться до 390 градусов! Если трубки лежат на солнце, существует вероятность серьезных ожогов, поэтому будьте очень осторожны. Кроме того, если трубы установлены в верхний коллектор, но не имеют резервуара для передачи тепла, «мертвый» контур коллектора становится все более и более горячим, тепловое расширение поднимает давление все выше и выше, и, ну… вы поняли идею. .

Гибкие соединители на вакуумных трубчатых массивах

На этой фотографии показан важный фактор, связанный с наземными солнечными батареями в холодных местах, а именно с морозным пучением. Несмотря на то, что коллекторы смонтированы на изолированных бетонных опорах (с использованием метода защищенного от мороза мелкозаглубленного фундамента), все же существует возможность движения между массивом и вертикальными изолированными колоннами, ведущими к заглубленным трубопроводам.

Чтобы решить эту проблему, гибкие соединители из нержавеющей стали длиной 3 фута, поставляемые с комплектом вакуумных трубок, становятся переходом между массивом и колоннами (обратите внимание на провисание трубопровода). Эти гибкие трубки поглощают любые сезонные перемещения между монтажной конструкцией массива и подземной сантехникой. Жесткая медь не так снисходительна.

Кроме того, хотя вертикальные колонны кажутся отлитыми из цемента, на самом деле они сделаны из 2-дюймового пенопласта XPS (синяя доска), покрытого тонким слоем штукатурки для защиты от атмосферных воздействий. 4-дюймовая труба из ПВХ проходит по середине колонны, а изолированная медная труба проходит по середине трубы из ПВХ. Изоляция из стекловолокна была заполнена во все зазоры между ПВХ и колонной XPS. Короче говоря, следует использовать любую доступную возможность для добавления изоляции.

Вакуумные трубы прекрасно работают даже зимой

Последним вопросом является защита любой открытой изоляции из пеноматериала от элементов, особенно вредного ультрафиолетового излучения.
