Колодец своими руками из бетонных колец видео – как правильно сделать на даче самому устройство для питьевой воды

Пошаговая инструкция- схема, чертежи +Видео

Очень часто перед владельцами загородных домов встаёт вопрос: «Где взять воду?», и тут единственным решением зачастую остаётся колодец или скважина.

Мы сегодня остановим свой выбор на том, как правильно выкопать колодец своими руками.
Давайте разберем из каких частей состоит колодец. В самой нижней части, находится водоприёмник (где собирается вода), далее идёт шахта колодца и завершает всё оголовок, который защищает колодец от попадания мусора, промерзания и поверхностной воды при помощи плотно прилегающей крышки и глиняного замка.

Месторасположение колодца

Первое, что должен сделать собственник, это определить место на участке, где будет колодец, и правильно выбрать время для рытья колодца. Можно поговорить с соседями, имеющими колодцы, где он у них выкопан, какая глубина, с какими проблемами столкнулись, какой грунт на участке.

Конечно, располагать колодец рядом с мусорными, навозными и компостными кучами, туалетом мы тоже не будем, надо отступить не менее 30 метров.

Местоположение колодца

Также надо учитывать, что на самом низком и влажном участке вода может быть непригодной для пищевых целей, иметь посторонние примеси и неприятный запах.

Но конкретного  ответа, где лучше расположить колодец, на возвышении или в низине вы не получите, всё-таки это зависит от индивидуальности вашего участка. Лучше всего копать колодец в непосредственной близости к жилому помещению, но соблюдая дистанцию не менее 5 метров.

Также надо учитывать, что колодец вы сооружаете на длительное время, поэтому заранее продумайте план застройки участка, чтобы колодец не мешал воплощению ваших задумок.

Очень часто, место определяют при помощи нехитрых народных приспособлений:

проволочных рамок или прутика ивы. Но этот способ, не всегда оправдывает себя. Одно можно сказать наверняка, если есть вода у ваших соседей, значит она будет и у вас. С местом вы определились, теперь надо назначить время для устройства колодца.

Когда копать колодец

Лучше всего выбрать конец лета и начало осени, то есть август — сентябрь, в это время уровень грунтовых вод самый низкий, и вы не просчитаетесь с глубиной колодца.

Дальше решить вопрос, кто будет копать колодец, если нанять бригаду рабочих вам дорого, значит приглашайте к себе еще помощников, потому что рыть колодец должны не меньше трёх человек, которые обеспечат непрерывный процесс копки, подменяя друг друга.

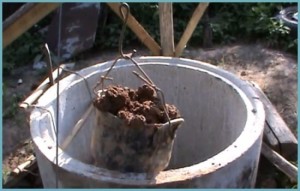

Один человек копает грунт, складывая его в ведро, другой наверху поднимает, используя подъёмное приспособление, а третий ждёт, чтобы подменить человека, который устал.

Веревка с ведром выполняет ещё роль уровня для соблюдения строгой вертикальности шахты.

Здесь надо отдельно сказать про технику безопасности.

Человек, который занимается копкой земли в шахте колодца должен обязательно надеть каску, даже небольшой ком земли, выпавший из ведра с высоты трёх метров способен нанести серьёзную травму.

Как выкопать котлован колодца своими руками

Прежде чем, приступить к копанию колодца, надо приготовить необходимое оборудование.

Для работы вам потребуется: лопаты, лом, вёдра, насос для откачки воды, веревочная лестница, цепь, подъёмное устройство (типа ручной тали), и, конечно, бетонные кольца.
Для начала рассмотрим вариант копки колодца вручную с установкой бетонных колец.

Начинаем копать яму, диаметр которой равен кольцу, глубиной около двух метров. Затем, установив кольцо, начинаем выбирать землю внутри кольца, при этом учитываем вязкость земли.

Если земля плотная, копаем под кольцом, если рыхлая, начинаем с середины окружности.  В процессе копания кольцо опускается под собственным весом.

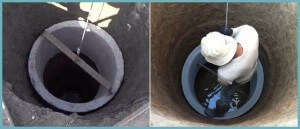

Когда кольцо будет достаточно углублено, ставим на него следующее.  Весь процесс повторяется. При выполнении работы, нужно обязательно смотреть, чтобы кольца опускались равномерно, иначе может появиться не только перекос, но и зажатие, устранение таких проблем достаточно трудоёмко.

Погружаем кольцо

Швы между кольцами заделываем цементно-песчаным раствором, предварительно положив просмоленную пеньковую веревку, а сами кольца скрепляем между собой железными пластинами, прикрутив их болтами, используя специальные металлические проушины.

Глубина колодца обычно бывает около 10 метров, но эта величина может меняться в большую или меньшую сторону в зависимости от рельефа участка.

Определяют глубину шахты по следующим параметрам: увеличивается влажность грунта, пройден глиняный слой, понижается температура воздуха.

Если в колодце появилась вода, работа не прекращается, а вода откачивается при помощи насоса. В случае если идёт быстрый набор воды, копание прекращаем. Теперь следует откачать воду и оставить колодец на 8-12 часов, затем откачку воды следует повторить и выбрать еще грунта, пока не увидим водоносные жилы.

Делаем глиняный замок. Снаружи, окапываем наш колодец на глубину около метра, утрамбовываем глиной на уровне земли, а затем делаем отмостку.

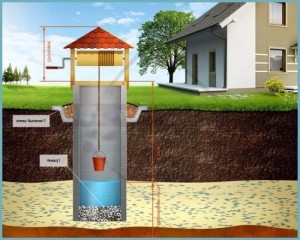

Схема правильно устроенного колодца

Всё, копка колодца завершена.  Теперь устраиваем донный фильтр для очистки воды. Делается он так, на дно колодца укладываем мелкий и крупный щебень примерно по 20 сантиметров. Если почва на дне колодца очень вязкая, то сначала надо сделать пол из досок с отверстиями для воды, а затем сверху уложить донный фильтр.

Завершение работы

Завершаем работы установкой водоподъёмного механизма, или насоса. Закрываем колодец крышкой.

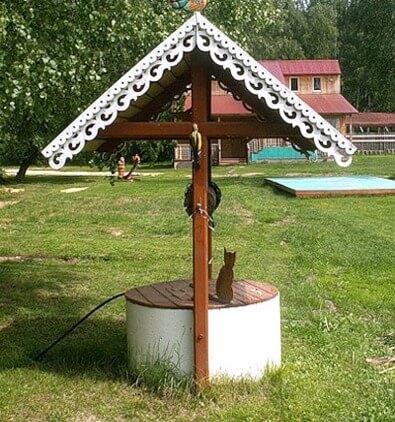

Оформление наземной части колодца, оголовка, каждый выбирает на свой вкус и финансовые возможности. Вариантов предлагается множество.

Также можно выкопать колодец без колец. Для устройства нам понадобится деревянный сруб, рубленный в лапу. Но этот способ более трудоёмкий и его выбирают любители экологического строительства.

Колодцы по глубине

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Строим колодец на даче своими руками из дерева и бетона +Видео

Колодец на даче своими руками. Колодцы из бетонных колец и из деревянного сруба. Особенности сборки.

Необходимый инструмент. Как избежать засорения воды и уберечь сооружение от замерзания?

Обо всем этом вы узнаете в нашей статье!

Содержание статьи:

Строим колодец на даче

Проживая в загородном доме или на даче необходим источник воды. Что повысит комфорт. Как вариант колодец. Как построить колодец на даче своими руками?

Строить колодец весной или дождливым летом не стоит. Наличие грунтовых вод сильно усложнит задачу.

Виды колодцев

Существует два вида колодцев:

• Бетонный
• Деревянный.

Колодец из бетона монтируется из специальных бетонных колец .Такой колодец является самым удобным и в сборке и в эксплуатации.Деревянный колодец отличается красотой и экологичностью, но дорогой и сложный в сборке.

Материал

Бетон. Один из самых прочных материалов. Отливаются бетонные кольца на предприятиях. При изготовлении используется арматура для увеличения прочности.

Для дачного колодца лучше всего использовать стеновые кольца, они подходят для всех видов колодцев. КС – 10 или КС – 15 (10 и 15 – это внутренний диаметр в дециметрах).

Дерево. Для колодцев используется брус из ольхи, дуба, осины, вяза и граба.Перед укладкой древесина подлежит специальной обработки, что позволяет значительно увеличить срок службы.

План строительства:

1. Выбор места
2. Подготовка инвентаря
3. Сборка колодца.
4. Защита от поверхностных вод

Выбор места

Колодец должен находиться в непосредственной близости от жилья, но не прилегать к нему.

Все свалки, выгребные ямы должны быть на удаленном расстоянии.

Исключить верховые воды. Таким термином называют воду, что сохраняется в первом водоупорном слое. Обычно это вода питается осадками и талым снегом. В засуху может вообще исчезнуть. Так же ее большое количество бывает в болотистой местности.

Когда главные критерии соблюдены, можно приступать к поиску.Существует множество способов таких как: алюминиевые рамки, ивовая лоза, стеклянные банки, наблюдение за природными явлениями и поведением животных. Или вызов геолога, который до сантиметра укажет место и глубину колодца.

Подготовка инвентаря

Правильно организованная работа и нужное оборудование для ее выполнения – это 100% успеха.

Понадобятся:

• Тренога
• Лебедка
• Лопата (2шт. короткий и длинный черенок)
• Лестница (2 шт. веревочная и металлическая)
• Лом
• То чем укреплять шахту
• Насос для откачки воды
• Заботимся об освещении (провод с лампочкой, прожектор и т.п.)
• Устройство для подъема ведер с землей и водой
• Несколько металлических ведер
• Перфоратор

Для того, чтобы построить колодец, потребуется, как минимум два человека. Одному не справиться!

Когда все готово приступаем к строительству колодца.

Колодец на даче своими руками

Сборка колодца

Вариант колодца из бетона

Такой колодец собирается двумя способами.
Первый вырывается шахта диаметром 1,25м круглая или квадратная и в нее опускаются кольца одно за другим. Этот вариант подходит для устойчивой почвы. Если же происходит осыпание грунта, то используем второй вариант.

Выкапываем шахту на высоту одного кольца, опускаем его. Подкапываем снизу.

Кольцо само опускается. Когда опускание произойдет до очередного уровня, ставим второе кольцо. Снова подкапываем. Кольца под своим весом сами легко погружаются. Повторяем процедуру до грунтовых вод.

Для лучшего погружения колец стоит приобрести башмак, что оснащен резцом по нижней кромке. Работать стоит только с уровнем. Что бы кольца опускались плавно, оставьте желоб на краю грунта и используйте доску. Для более удобного поднятия грунта и воды используйте треногу.

Когда колодец собран, делаем дно. Лучше всего использовать щебень. Он поможет избежать загрязнения воды грунтом.Швы между колец уплотняем льняным канатом. Канаты замазываем раствором из песка, жидкого стекла и цемента.

На глубине низкий уровень кислорода. Применяйте маску с трубкой, что выходит на поверхность.

Вариант колодца из дерева

Монтаж колодца из сруба очень сложный и дорогостоящий.Перед началом основных работ выкапываем яму глубиной в средний человеческий рост.
Затем следуем намеченному плану

На дно образовавшегося котлована устанавливаются венцы из лиственницы.Приготовленный сруб собирается по порядку. Щели стыков нужно обрабатывать герметизирующим веществом с применением пакли.

Это нужно делать для нижних слоев высотой до 3 м.После выкладки первой части , нужно выкапывать землю из-под средины брусьев начальной конструкции.Когда вся земля вычищена, устанавливаются распорки и очищается земля из углов колодца.

Далее зафиксируем страховочные тросы к основанию сруба в колодце. Для этого можно использовать лебедку.Убираются распорки, в результате чего конструкция начинает под собственным весом погружаться в колодец. Если при этом образовываются перекосы, можно сверху постучать кувалдой, чтобы выровнять конструкцию.

Таким методом, наращивается сруб сверху и опускается к низу. Так можно осуществлять монтаж сруба на глубину 6 метров. На этом уровне конструкция заклинивается распорками, которые делаются на 50 см длиннее. Их нужно вставить в подготовленные углубления снизу.

Появление повышенной влажности воздуха и грунта говорит о близком нахождении водоносного слоя
Строительство колодца из сруба не предусматривает ни каких укрепительных элементов. Она очень прочная и долговечная .

Не используйте сруб из хвойных пород. Все они поглощают влагу, быстро теряют форму и разрушаются.

Не считая того, что со временем вода станет горьковатой.

Защита колодца от поверхностных вод

На уровне первых двух колец вырываем котлован. При помощи жидкой битумной мастики гидроизолируем внешнюю поверхность колец. Используя любой вспененный полимер, создаем термоизоляцию. Засыпаем котлован глиной (глиняный замок).

Внешний вид

Оборудовать колодец из бетона или дерева лучше спустя месяц, когда грунт осядет.
На метр от колодца делается отмостка. Ее заливают бетоном или утрамбовывают щебнем.

Так же сооружаем навес, чтобы мусор не попадал в воду. Если используется водный насос, то идеально накрыть плотной крышкой, оставив место только для шланга. Если же используется ведро, то тут множество вариантов. Можете выбрать любой понравившейся.

Повышение морозоустойчивости



Для утепления и избежания замерзания воды следует построить утепленный домик. Если у вас насос и шланг, то его лучше убирать с улицы во время сильных морозов.

В случае проложенного трубного водопровода из колодца, стоит учесть, на какую глубину промерзает грунт. При укладке утеплить трубы.

Так можно уберечь себя от лишних хлопот связанных с замерзанием.
Какой колодец на даче решите собрать, не имеет значение. Соблюдайте инструкцию и технику безопасности. У Вас все получится.

iseptick.ru

Колодец своими руками — пошаговая инструкция!

Для постоянного или временного проживания на загородном участке требуется источник воды, желательно, функционирующий круглый год. Одним из самых простых и недорогих в строительстве источников водоснабжения является колодец, который вполне можно выкопать своими руками, почти не прибегая к услугам спецтехники.

Колодец своими руками

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположению колодца.

1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Выбираем место для колодца

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

• имеют существенные возвышения рельефа;
• расположены неподалеку от скважин или иных водозаборных точек;
• находятся у крутого берега водоема;
• густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественную воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Как найти воду для колодца

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

Типы колодцев

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия	Высота х Толщина стенки, см	Диаметр внутренний, см	Масса, кг
КС-7−1	10х8	70	46
КС-7−1,5	15х8	70	68
КС-7−3	35х8	70	140
КС-7−5	50х8	70	230
КС-7−9	90х8	70	410
КС-7−10	100х8	70	457
КС-10-5	50х8	100	320
КС-10-6	60х8	100	340
КС-10-9	90х8	100	640
КС-12-10	100х8	120	1050
КС-15-6	60х9	150	900
КС-15-9	90х9	150	1350
КС-20-6	60х10	200	1550
КС-20-9	90х10	200	2300
КО-6	7х12	58	60
КС-7-6	60х10	70	250

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

1. Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца. Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются. Копка колодца

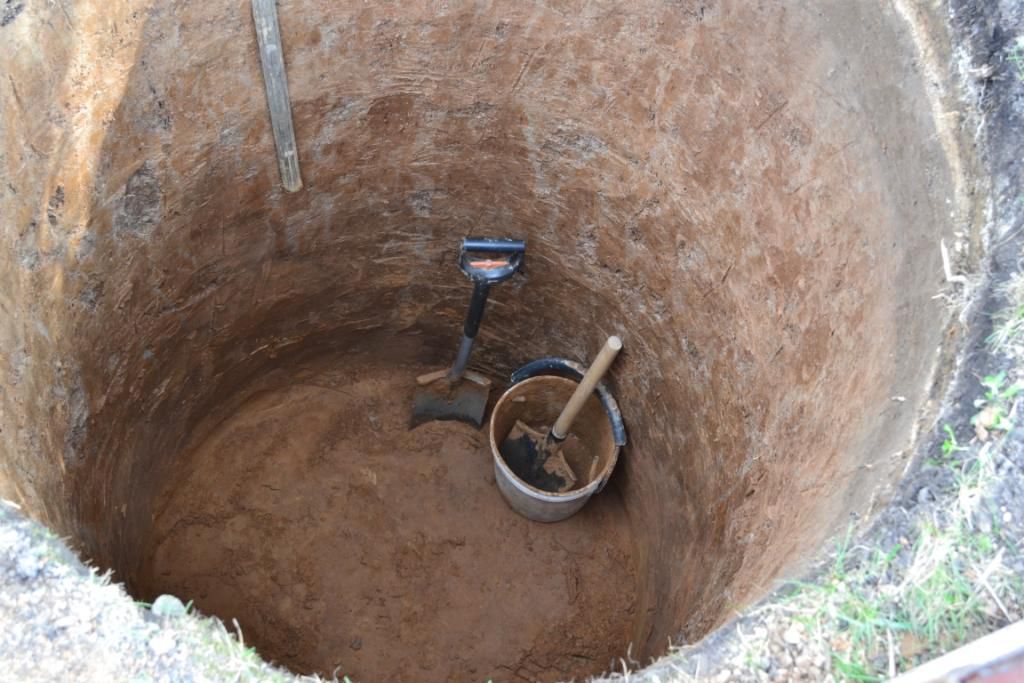

   Строительство (копка)

2. Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

   Тренога, к которой подвешена ручная цепная таль

3. Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
4. Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Копка колодцаКопка колодцаКопка колодца

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Дренажный насос для колодцаДренажный насос для колодца

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец

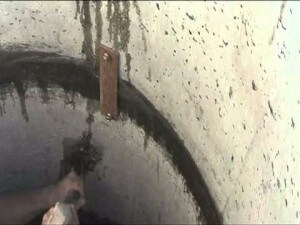

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Глиняный замок колодцаГлиняный замок колодца

Видео – Глиняный замок

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня. Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет.

Отмостка вокруг колодцаСхема конструктивных слоев отмосткиОтмостка из смеси мятой глины и щебняУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

В качестве заключения. Защищаем колодец от морозов

Если водоносный горизонт располагается слишком близко к поверхности, то зимой вода может замерзнуть. В таких случаях над конструкцией строится «домик», а для утепления можно использовать любой доступный материал (например, пенопласт или минвату). Более того, труба водоснабжения должна вводиться в шахту ниже уровня промерзания почвы.

В схеме, которая приведена ниже, для системы использованы сразу два колодца – один непосредственно для водоснабжения, другой – для подачи воды в промежуточный резервуар.

Утепленный домик колодца

Видео – Строительство колодца

stroyday.ru

Монтаж Колодца из Бетонных Колец Своими Руками: Инструкция

Колодец из бетонных колец – своеобразный сплав древних традиций и современных технологий

Любой мало-мальски образованный человек неоднократно слышал русскую народную поговорку «вода камень точит» и досконально знает ее значение и содержание. Опираясь исключительно на кладезь народной мудрости можно сделать вывод, что бетон – как искусственный камень для строительства колодца дело безнадежное, и неумолимая вода рано или поздно сделает свое черное дело и разрушит его.

И, в общем, колодец своими руками из бетонных колец — дело неблагодарное. Ответить на этот вопрос можно бессмертной фразой легендарного товарища Саахова из гайдаевской «Кавказской пленницы»: — «А вот торопиться не надо». Давайте не будем торопиться, и сделаем обоснованные и объективные выводы в конце этой статьи.

Содержание статьи

Краткий ликбез: колодец и его устройство

Колодец это углубление в грунте достаточное для выхода на водоносный горизонт и приемлемого  диаметра для его обустройства и обслуживания, предназначенное для аккумулирования воды с целью организации водоснабжения питьевой или технической водой.

Принципиальная схема классического колодца, собранная на бетонных кольцах диаметром 1100 мм

Очень часто, организовать водоснабжение из открытых источников, таких как реки, озера, ручьи и родники не представлялось возможным по объективным причинам, например, достаточная удаленность от населенного пункта, либо неудовлетворительное качество воды.

В таком случае вопрос устойчивого всесезонного водоснабжения, водой приемлемого качества решался путем обустройства колодца. На раннем этапе колодец нес функцию общественного элемента и обеспечивал водой общину людей, поскольку его сооружение и обустройство достаточно затратный во всех отношениях процесс.

Позднее по мере роста производительных сил и совершенствования технологий колодцы стали появляться и в индивидуальном усадебном или дворовом исполнении.

Старинные капитальные колодцы так же выполнялись из камня, за исключением разве что Русского Севера, где основным строительным и отделочным материалом выступало дерево

Основные элементы: просто, как и все гениальное

Классический колодец состоит из:

• Ствола – прямоугольного, квадратного или круглого сечения простирающегося от поверхности земли до тупиковой отметки. Имеет самую разнообразную глубину, от 2,5 метров, на низинных влажных участках с близко расположенными грунтовыми водами, так называемой верховодкой, до 60 метров и более. Такие колодцы выходят на уровень уже артезианских вод. Классическим примером таких сооружений могут служить знаменитые арканзасские колодцы, обеспечивавшие питьевой водой лошадей почтовых экипажей в США в эпоху массового освоения Среднего Запада.

В нынешней Америке очень живучи легенды о несметных индейских богатствах надежно спрятанных в глубоких колодцах по всем Великим Равнинам

В свою очередь ствол имеет:

1. Оголовье или устье, участок от поверхности земли на глубину примерно 1 метр и до 1 метра в сторону от границы ствола. На этом участке выполняются работы по укреплению и гидроизоляции места сопряжения, с целью предотвращения проседания ляды и протечки загрязненных поверхностных вод в ствол.
2. Подошву, приямок или зумпф, самую нижнюю точку в стволе колодца, несколько ниже уровня основного водоносного горизонта, основной функцией которого становиться отсечка крупных механических элементов и минеральной взвеси, попадающих в ствол и далее в водосборник. Очень часто такой участок накрывают решетчатой пластиной, и приямок выполняет функции своеобразного фильтра-отстойника.
3. Водосборник, участок столба воды, который обеспечивается дебетом колодца, или иными словами постоянным притоком водоносного горизонта. Рабочая высота этого участка непостоянна и может иметь существенные колебания, прежде всего сезонного характера.

• Ляды, закрытой конструкции в виде небольшого домика над устьем ствола, в котором размещался подъемный ворот с бадьей или ведром и, который отсекал открытое устье от элементарного загрязнения с поверхности, атмосферных осадков и защищал от промерзания в холодное время года.

Строим колодец сами: этапы большого пути

Если вы определились в необходимости обустройства на своем участке колодца, прежде чем приступать непосредственно к его закладке, необходимо проделать ряд принципиально важных действий, выражаясь военным языком произвести разведку на местности.

Разведка и опрос местного населения

Искусство поиска водяной жилы с помощью рогатки из виноградной лозы хорошо известно с давних времен

На этом этапе вам на некоторое время придется стать участковым инспектором Анискиным и провести ряд неотложных оперативных мероприятий:

• Тщательно опросить местных жителей на предмет наличия воды и ее качества в непосредственной близости от вашего участка.
• Посетить местное отделение геологоразведочной службы и ознакомиться с геологическими картами на предмет глубины залегания, обильности и качества местных вод, применительно опять же к вашему участку.
• Самостоятельно осмотреть участок на предмет наличия на нем растений, сигнализирующих о близком расположении грунтовых вод. Такими являются ива остролистная, ольха черная, лопух большой, подорожник обыкновенный и другие.
• Локализовать удачное место для закладки колодца можно так же, если систематически в летнее время года закладывать на участке чугунную сковородку вверх дном на ночь. Обильный конденсат внутри рано утром может служить позитивным сигналом.
• Для дополнительных изысканий можно обратиться к специалистам лозоходцам или рамочникам, безусловно имеющим положительную репутацию.

Ива – проверенная веками надежная соседка подземного источника воды

И в забой отправился парень молодой: проходка ствола

Труд землекопа может быть исключительно ручным

На этом этапе вам придется познать все прелести нелегкого труда ударника-стахановца отечественного шахтостроя.

И практически полностью механизированным

Сам процесс состоит из нескольких этапов:

• Разметка устья. Не забывайте, что устье должно иметь в диаметре +50% от сечения основного тела ствола. Этот объем на этапе отделочных работ будет заполнен глиной для гидроизоляции и покрыт железобетонной стяжкой.
• Подготовка площадки под перевалку выдаваемого грунта. Учитывайте обязательный коэффициент разрыхления, для глины он составляет 1,5. То есть при выемке целика объемом 20 куб.м. на площадке перевалки под погрузку и вывозку у вас окажется 30 куб.м. не располагайте площадку отсыпки непосредственно у ствола будущего колодца. Дабы минимизировать давление вынутого грунта на стенки располагайте его на удалении минимум 5-7 метров от зоны работ.
• Позаботьтесь об обеспечении вентиляции и водоотлива по мере углубления работ. Особенно это актуально на глубинах ниже горизонта максимального залегания верховодки, а это 12-15 метров. Локальное проветривание можно обеспечить осевым быстроходным вентилятором с диаметром рабочего колеса порядка 400 мм, а водоотлив дренажным насосом небольшой производительности.
• Обеспечение инструментом выглядит следующим образом. Для разрыхления грунта необходима штыковая лопата, короткая мотыга, секач, представляющий собой широкий топор, вертикально насаженный на длинную рукоять. Для выемки камня нужны пара ломов достаточной длины, для работы перехватом. Для погрузки необходима совковая лопата с прямой и конусной кромкой, черпак. В качестве универсального инструмента лопата американского типа.
• Подъем и перевалка грунта. Для облегчения подъема необходимо обустройство простого или сдвоенного блока на металлической или деревянной раме. Применение такой системы упрощает и облегчает подъем, по сравнению с ручным подъемом напрямую. Постоянно отслеживайте целостность веревки и надежность крепления подъемного сосуда с целью исключения его аварийного падения в забой ствола.
• Проведение маркшейдерских работ связанных с постоянным контролем качества вертикальной оси и диаметра. Эти требования можно обеспечить применением отвеса и шаблона диаметра, которыми можно проводить постоянные промеры качества производимых работ.

Готовим кольца, но не обручальные

Поскольку обсадка тела ствола будущего колодца в нашем случае будет производиться с помощью бетонных колец их подбором стоит озаботиться заранее.

При достаточно широком ассортименте на рынке бетонных колец, отыскать во всех отношениях кондиционное изделие совсем непросто

Важно! В последнее время на рынке появились пластиковые кольца для обсадки стенок колодцев. Поскольку опыта долговременной эксплуатации таких изделий в стране нет, то говорить о таких материалах как о полноценной альтернативе традиционным пока видится преждевременным.

Изготовление колец колодцев из бетона является если не сложной, то в любом случае весьма ответственной процедурой. Поэтому отнеситесь к выбору производителя и качеству продукции очень серьезно.

1. Основной, а точнее общепринятый диаметр бетонного кольца такого типа составляет 900 мм. Именно такой диаметр обуславливает нормальную эксплуатацию, а впоследствии ремонт колодца из бетонных колец. Кроме этого стоимость такого изделия отвечает оптимальному соотношению по такому немаловажному критерию, как цена.
2. Стоит обратить внимание на качество проливки тела кольца, наличию замковых элементов, плотности посадки, диаметру монтажных петель и прочего.
3. Нелишним будет убедиться в положительной репутации производителя колец, основанной на системном качестве изделий и разумной ценовой политике.

Монтаж манипулятором на порядок упрощает работу во всех отношениях

4. Просчитайте возможности транспортировки и разгрузки изделий по наиболее приемлемой цене, а такую может обеспечить бортовой автомобиль, достаточной грузоподъемности, оснащенный краново-манипуляторной установкой. Кроме всего прочего, если такая КМУ помимо гидравлического привода стрелы оснащена лебедкой, то помимо разгрузки вы можете организовать монтаж обсадных колец прямо с борта.

Хотя и ручной труд процветает буйным цветом на просторах страны

Монтаж, как много в этом слове

Собственно монтаж обсадных элементов, когда на кону стоит колодец из бетонных колец своими руками может производиться по двум технологиям. Это прямая обсадка и обсадка с подрывкой. Остановимся на них подробнее.

Прямая обсадка производится по готовому стволу, начиная снизу-вверх. В таком варианте можно сильно облегчить и удешевить  монтаж колодца из железобетонных колец применением манипуляторной установки и объединить доставку, разгрузку и установку в одну целостную операцию.

Однако такая технология возможна, если колодец пройден по устойчивым породам, которые не требуют крепления, или можно обойтись простой поддерживающей крепью времянкой.

При монтаже по схеме снизу-вверх необходимо надежно и без перекосов посадить на подошву коренное кольцо, поскольку оно обеспечивает надежность и соосность всего набора ствола

В случае если проходка ведется по неустойчивым, песчаным грунтам, склонным к осыпанию, плывунам то обсадка стенок ствола возможна только методом обсадки с подрывкой. В чем он заключается?

По мере продвижения забоя, одновременно опускаются, или как говорят специалисты, на него надвигаются кольца. Вынимаемая из-под кромки кольца порода, обуславливает его самостоятельное продвижение сверху вниз вслед за забоем под собственным весом на первоначальном этапе, и под весом других колец на последующих этапах работ.

В этом случае для удобства и безопасности работ необходима рама с блоком, которая обеспечит поступательное и правильное движение кольца на посадку на предыдущее.

Применение стационарных блочных конструкций намного упрощает проведение монтажа и увеличивает безопасность работ

Словечко от Бывалого. При монтаже колец с подрывкой необходимы кольца с замком. Поскольку боковые породы неустойчивы, замыкание колец позволит предупредить смещение и провороты колец, и сохранит целостность и соосность конструкции, и колодец из железобетонных колец будет   служить верой и правдой не один год.   Если замковый элемент отсутствует, то эффект замыкания можно обеспечить свариванием монтажных петель и дополнительных закладных пластин электродуговой сваркой. Нелишне будет напомнить об обеспечении локальной вентиляции и иных правил техники безопасности при проведении огневых работ на глубине.

Когда вы проводите строительство колодца из бетонных колец, написанная потом и кровью своеобразная народная инструкция категорически рекомендует разделывать швы в месте смыкания колец между собой.

Способов несколько:

• Это глиняный замок для колодца из бетонных колец. Он обеспечивается закладкой глиняного раствора из обогащенной жирной качественной глины по всему периметру сопряжения.
• Закладка полимерной или резиновой прокладки по диаметру кольца.
• Использование специального гидроизоляционного герметика.

Важно! Используя полимерные, резиновые ленты, герметик для колодца из бетонных колец обязательно убедитесь в их химической инертности и безопасности при контакте с водой.

На-гора! или работы на поверхности

После того как вопрос,  как выкопать колодец из бетонных колец несколько прояснился, стоит задаться вопросом, как утеплить колодец из бетонных колец.

Основную функцию утепления и защиты ствола от промерзания выполняет ляда. Однако прежде чем приступить к ее возведению следует провести реализацию такого элемента как бетонная отмостка вокруг колодца.

Окантовка бетоном шейки ствола колодца должна производиться примерно с 50% перекрытием от его сечения, как на представленном фото

Как уже говорилось выше отмостка скрепляет устье ствола и служит фундаментной основой для будущей ляды. Однако прежде чем обустраивать отмостку, как уже говорилось выше, стенки вокруг устья ствола необходимо засыпать чистой глиной и тщательно усадить ее, хорошенько, в несколько заходов утрамбовав.

Проведенная таким образом бетонная подготовка под колодец позволит получить надежное основание с хорошим гидрозамком вокруг места смыкания поверхностного сооружения и подземной части, и получить комфортную рабочую зону вокруг колодца.

Поперечный разрез с указанием основных конструктивных элементов

Бетонная плита выливается по классической технологии с армированием металлическими элементами тела плиты.

Ляда возводится из дерева, кирпича, дикого и искусственного камня. Вариантов конструктивного решения множество и их реализация напрямую зависит от ряда конкретных объективных причин, в том числе и финансовых возможностей.

Внутри нее размещается либо ручной ворот для подъема воды, либо насосная станция. При проведении водяной магистрали с подачей насосом необходимо предусмотреть либо возможность сброса воды из системы, либо обеспечить мероприятия против замерзания насоса и коммуникаций в холодное время года.

Как показывает долговременная практика сделать самому бетонный колодец еще полдела, необходимо обеспечить ремонт бетонного колодца.

Ремонт колодцев такого типа может быть текущим и капитальным. Текущий ремонт устраняет все мелкие недостатки, возникающие в процессе его эксплуатации, включая периодическую дезинфекцию шахты колодца хлорной известью и специальными реагентами.

Перед проведением дезинфекции желательно сделать контрольную пробу на малом объеме

Капитальный ремонт более масштабен и он необходим, когда:

1. Радикально поднялся уровень водяного столба в результате намыва песка в нижней части ствола.
2. Смещение и отрыв колец с разрушением глиняных замков и швов.
3. Снижение уровня воды и ухудшение ее качества, вследствие заиливания водосборника.
4. Прорыв глиняной подушки в месте обустройства гидроизоляции в шейке ствола.

Часть таких работ приходиться выполнять вручную, с максимально возможным откачиванием столба воды из ствола. О соблюдении техники безопасности при проведении таких работ напомнить не будет излишним.

Иногда более рациональным будет выглядеть привлечение к проведению таких работ специалистов профильных и специализированных организаций.

Проведение работ по очистке колодца вручную сопряжено не только с неудобствами, но и определенным риском

Часть работ, таких как инфильтрация песка и ила, можно провести дистанционно. В таком случае понадобиться мощный дренажный насос и запас чистой воды для подачи ее в шахту колодца.

Подавая воду и размывая напором отложения, а потом, откачивая излишки, в ряде случаев можно восстановить нормальный приход воды, даже не замочив ног.

Дистанционная чистка куда более безопасна, хотя и требует определенных навыков и дополнительного оснащения рабочего процесса

Подробно об операциях при проведении ремонтных работ можно узнать из  видео в этой статье.

Заключение

Таким образом, в этом материале мы отразили наиболее существенные и принципиальные моменты, которые возникают при практическом решении вопроса, как сделать колодец из бетонных колец. Основное внимание при проведении таких работ стоит уделять технике безопасности, поскольку печальная статистика несчастных случаев, возникающих при строительстве и ремонте колодцев, дает серьезный повод для основательного и вдумчивого подхода к такой с одной стороны несложной, а с другой – совсем непростой работе.

beton-house.com

Колодец из бетонных колец своими руками: технология

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

• Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
• Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
• Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Схема устройства колодца.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

• Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
• Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
• Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Вернуться к оглавлению

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Вернуться к оглавлению

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Скобы для колодца.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Вернуться к оглавлению

Строительство с поочередной установкой колец

Строительство колодца по методу поочередной установки колец.

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Вернуться к оглавлению

Установка колец в готовую шахту

Метод строительства колодца: установка бетонных колец в шахту.

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Вернуться к оглавлению

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещины, ямки, способные разрушаться при контакте с влагой. Чтобы не ухудшить вкусовые качества питьевой воды, для гидроизоляции не советуют использовать составы с битумом.

Чтобы оформить внешнюю гидроизоляцию, делают замок из глины. Для этого роют траншею по кругу верхних колец, ширина которой 50 сантиметров и глубина 200 см. Траншея заполняется глиной и трамбуется. Получившуюся поверхность заливают бетоном и откачивают жидкость на протяжении двух-трех недель. Первое время пользуются колодцем только в бытовых целях и только после лабораторных исследований употребляют воду  пищу.

kladembeton.ru

из бетонных колец пластиковой трубой, как это сделать своими руками

При понижении уровня водоносного слоя необходимо выполнить углубление колодца, чтобы увеличить дебит выработки в нормативном объеме потребления.

Эта работа может выполняться самостоятельно на даче или в частном доме, но при условии получения практического опыта и соблюдения мер безопасности.

Когда и для чего это делают

Необходимость в углублении источника возникает, когда водоносный горизонт не обеспечивает требуемый объём потребления воды. Решение необходимо принимать после анализа определенных фактов, повлиявших на снижение дебита шахты:

• не носит ли уменьшение воды сезонный характер. Посмотреть на соседних участках, в каком состоянии водоносный слой;
• появление рядом источника большого потребления в этом же водоносном горизонте;
• возможное влияние колебания почвы, изменившее поступление жидкости;
• малоснежная зима, засушливая погода (длительное отсутствие осадков).

За сохранение колодца говорят:

• нормативные, вкусовые и экологические качества;
• удобное расположение источника к дому.

Как подготовиться

Подготовку начинают с выбора способа. Для того чтобы работу выполнить качественно, получить планируемый результат, необходимо:

1. Изучить состав грунта ниже дна выработки. Для этого желательно провести шнековое бурение, чтобы по добытым образцам определить, на какую глубину необходимо увеличить колодезную шахту и получить требуемый уровень воды.
2. На основании полученных образцов грунта, по совету специалистов принять решение, какой использовать метод погружения. Важно, чтобы под дном выработки не оказалось плывуна (слоя ила песка и глины, перемешанного с водой), который может осложнить задачу, а иногда повлиять на решение о прекращении эксплуатации источника.
3. Спуститься и изучить состояние ЖБИ, возможных трещин, разгерметизации стыков между кольцами.
4. Определить состояние и способность грунта на дне выработки, не допустить опускания бетонной конструкции при углублении.
5. Приняв решение о способе увеличения дна, подготовить необходимые материалы, инструменты и оборудование.

Подготовка – самый важный этап работы, который обеспечивает последовательное выполнение пошагового плана и успешную реализацию проекта.

Материалы, инструменты и оборудование

Чтобы обеспечить увеличение шахты, потребуются определенные материалы для каждого из применяемых вариантов:

• для осаживания конструкции – бетонные кольца, цемент, песок, жидкое стекло, металлические пластины с анкерными болтами;
• обустройство выкопанного углубления ЖБ кольцами – звенья из бетона меньшего диаметра, чем внутренние у венцов колонны, на 4-6 см;
• увеличение глубины пластиковой трубой и фильтром – ПВХ-труба меньше внутреннего диаметра бетонной колонны на 4-6 см, сетка из нержавеющей стали с мелкой ячеей, герметик, анкерные болты, хомуты крепления;
• углубление скважиной и увеличение дебита через плывун – обсадная пластиковая и металлическая труба диаметром 25 мм, наконечник с перфорацией;
• глубинный насос для постоянной работы.

Для выполнения работ необходимы следующие инструменты, оборудование и приспособления:

1. Лопаты, лом, ведра, веревка; непромокаемая спецодежда, резиновые сапоги.
2. Приспособление для подъема ведра из шахты, грузовой бетонный блок, электрический удлинитель.
3. Электрическая лебедка, электродрель, болгарка, скважинный насос.
4. При осаживании конструкции необходимо привлечение экскаватора.

Варианты, как углубить своими руками

Приступать к работам можно только после оценки причин исчезновения воды. Каждый из способов реанимации выработки применяется в конкретном случае, в зависимости от состояния грунта и дебита водоносного слоя.

Углубление колодцев удобнее проводить в конце августа, начале сентября или в зимний период, когда уровень водоносного слоя минимален.

Осаживанием бетонной колонны

Этот способ применим в шахте до 10 звеньев, работающей не более года, при наличии в ней новых колец.

Осаживание бетонного ствола источника, эксплуатируемого более двух лет, со старыми ЖБИ и слежавшимся вокруг колонны грунтом, может привести к деформации конструкции.

Порядок действий:

• к работе подготавливаем: лопаты, ведра, трос, блок на приспособлении из треноги; веревочную лестницу, страховочный ремень с канатом; одежду брезентовую, резиновые сапоги и каску со светодиодным фонарем. Для откачки воды используем глубинный насос;
• снимаем защитный домик, ворот (приспособление для подъема воды). Очищаем дно от ила, щебня и песка, проверяем ствол на смещение колец, наличие трещин и износа внутренней поверхности;
• работу по удалению грунта, со дна, выполняют два работника с практическим опытом и знающие технику безопасности. На рабочем, находящемся внизу, надет страховочный пояс с канатом. Землю со дна убираем с подкапыванием под нижнее кольцо, используя ведра, трос и блок на треноге;
• удалив грунт под стволом на высоту жб элемента, с помощью груза и экскаватора надавливаем на верхнее звено, осаживаем конструкцию в шахту на выкопанную глубину;
• процесс повторяем, погружаясь до нового слоя воды, но не более чем на три метра. Сверху на колонну наставляем новые кольца, закрепляя к стволу пластинами с анкерными болтами и скобами. Стыки между ЖБИ изолируем раствором цемента с жидким стеклом;
• опустив конструкцию на нужную глубину, оставляем последнее кольцо над поверхностью земли. В шахту опускаем слой фильтрующего щебня и откачиваем мутную жидкость до появления чистой. Устанавливаем защитный домик.

К плюсам способа осаживания бетонного ствола при углублении источника относится целостность колонны (без нарушения вертикальности) и сохранение герметичности швов между кольцами.

Недостатки – риск повреждения звеньев ствола при вдавливании конструкции из-за плотности контакта их с грунтом, ограниченная глубина использования метода. Необходимость в гидроизоляции всех стыковочных швов между венцами после осаживания колонны.

Бетонными кольцами меньшего диаметра

Для повышения дебита применяют такой метод.

Подготовительные работы и удаление грунта из шахты аналогичны предыдущему способу, за исключением подкопа под нижнее звено ствола.

Для опускания колец используем электрическую лебедку грузоподъемностью до 1 тонны и конструкцию из металла, на которую она подвешивается над колодцем.

• выполняем увеличение выработки заподлицо с внутренней стеной колонны. Работу ведем до появления признаков осыпания стен воронки;
• из выработки поднимается работник и удаляется лестница. Кольцо с наружным диаметром меньше внутреннего в колонне на 4-6 см подвешивается к тросу лебедки и плавно опускается;
• при достижении им дна спустившийся работник устанавливает его по центру, вертикально стволу источника. Затем опускается следующее звено и соединяется с предыдущим на пластины и анкеры;
• кольца опускают до появления верхнего звена в старом стволе шахты. Как только получен результат, монтаж венцов прекращаем. При отсутствии ключей необходимо еще заглубить колодец, подкапываясь под нижним бетонным кругом нового ствола;
• установив колонну, выполняем гидроизоляцию швов и заполняем раствором из цемента и песка пространство между звеньями старого и нового ствола.

Положительное в этом варианте – применение стандартных изделий в условиях плотного грунта.

К недостаткам можно отнести большой вес конструкций, трудоемкость работ, необходимость в герметизации швов.

Фильтром

Этот способ применяется, если на метр будет достаточно увеличить выработку, чтобы повысился дебит источника.

Для фильтра применяем перфорированную пластиковую трубу. Порядок действий такой же, как при установке венцов меньшего диаметра, но вместо бетонных звеньев используется полутораметровая труба из ПВХ. Ее диаметр на 4-6 см меньше, чем у звеньев колонны.

• В ней делаем отверстия (20 мм) для перфорации по всей площади. Обтягиваем трубу сеткой из нержавеющей стали с мелкой ячейкой. Созданный фильтр защищает от попадания песка;
• для углубления выработки с диаметром колец в колонне меньше 800 мм применяем желонку. Грунт со дна скважины выбираем на метр, до активного притока воды;
• устанавливаем пластиковую трубу с сеткой на дно, уплотняя пространство между стволом и звеном. Чтобы она не всплыла, фиксируем ее к бетонной колонне анкерами в месте примыкания.

Фильтр удобен при установке на небольшой глубине водоносной жилы, не допускает заиливания колодца.

Недостаток – возможное забивание песком стальной сетки, ограничивающее поступление воды.

Пластиковой трубой

Данный вид углубления выполняется по варианту с бетонными кольцами меньшего диаметра.

• в выкопанное углубление опускаем до дна пластиковый круг из двух стенок, из которых наружная – гофрированная. Предотвращаем осыпание стенок выкопанной воронки и продолжаем закапываться;
• дойдя до слоя с быстро прибывающей водой, осаживаем трубу до дна. Между колонной и пластиковым кольцом засыпаем смесь цемента с мелкой галькой и песком, проливаем водой;
• опускаем в шахту следующее кольцо и с помощью резьбы на торцах трубы соединяем с установленным звеном. Для предотвращения выталкивания трубы, накапливающейся водой, засыпаем смесь цемента с песком в пространство между колоннами;
• повторяем до верха. Небольшой вес позволяет опускать звенья без применения лебедки.

Пластиковая конструкция позволяет защитить шахту от плывуна, дойдя до водоносного слоя. Закрывая бетонную колонну изнутри, предотвращаем ее разрушение, повышаем прочность, продлеваем период эксплуатации.

Недостаток – невозможно извлечь пластиковую конструкцию в случае повреждения.

Это наиболее практичный, менее опасный и трудоемкий способ, обеспечивает эксплуатацию шахты до 50 лет.

Пробуренной внутри скважины

Способ углубления колодца бурением скважины применяется в источниках с диаметром бетонных венцов менее 800 мм:

• от дна шахты производим бурение до водоносного горизонта. В пробуренную скважину вставляем пластиковую обсадную трубу, а в нее глубинный насос;
• погружная помпа подает чистую воду в колодец без дополнительной фильтрации.

Способ позволяет с минимальными затратами добавить воду в источник, минуя сложные грунтовые слои.

Недостаток этого варианта – в необходимости постоянного использования погружного насоса.

Увеличение выработки в плывуне

Когда это встречается, особенно под напором, возникает опасность в проведении работ по выемке грунта. Плывуны могут достигать толщины в 10-12 метров, быть подвижными и ложными.

Если под скважиной первый вариант, слой из ила песка и воды, работы надо прекратить и определить место для нового источника.

• Если плывун с толщиной слоя до полутора метров, ложный, у которого плавучесть прекращается при создании на него давления, его можно пройти, используя бетонные кольца меньшего диаметра звеньев колонны;
• при толщине плывуна более двух метров используется способ абиссинского колодца. Через слой слабого грунта с помощью вибратора забиваем толстостенную трубу диаметром 25 мм на глубину до 20 метров, до чистой воды, которая будет поступать в колодец.

Увеличение выработки подачей трубы через плывуны позволяет получить положительный результат с минимальными затратами.

Недостаток этого варианта – в необходимости постоянного использования погружного насоса.

Чтобы уменьшить риск попадания в плывун и принять правильное решение по углублению колодца, перед началом работ желательно провести оценку грунта, пробурив скважину.

Очистка шахты после работы

По окончании увеличения выработки выполняются очистные мероприятия для дальнейшей эксплуатации источника:

• стенки колонны зачищаются ото мха, пылевых наносов и глиняных отложений, используя металлическую щетку;
• изолируются швы смесью цемента с жидким стеклом;
• для дезинфекции обрабатываем раствором хлорной извести;
• откачать накопившуюся воду и уложить на дно дренажный слой щебня;
• сутки продержать источник закрытым, вновь откачать воду.

После наполнения водой выработку можно эксплуатировать.

К самостоятельному увеличению выработки приступаем после изучения правил безопасности работы в шахте, опыта мастеров, рассказывающих в видео-материалах о способах погружения скважин, участия в работе с профессионалами.

Полезное видео

Когда можно навредить:

Подробно от А до Я:

При плывуне:

wodakachka.com

Чистка колодцев из бетонных колец на даче от глины, ила, грязи и бактерий своими руками

Если единственный источник воды на вашей даче – колодец, то его следует беречь и защищать от всевозможных загрязнений. Даже если прикладывать все усилия по его защите, избежать загрязнения полностью невозможно. Но при этом есть множество способов, как выполняется очистка колодца.

Как узнать, что пришло время?

Существует множество факторов того, что пришла пора чистки вашего колодца. В достижение наилучшего результата при выполнении этой работы, важно знать причину и корень проблемы. Существуют несколько признаков:

• неприятный запах;
• цвет;
• наличие примесей и прочее.

Наиболее часто встречаемые проблемы:

Проблема	Последствия и причины
Заиливается	В результате жидкость мутнеет. На дне наблюдаются отложения глины и песка
Масляная пленка	Признак нефтепродуктов. Причиной может стать разгерметизация шахты
Ржавая вода	Объясняется большим количеством железа в жидкости.
Бактерии	Когда вода из источника используется редко, то в ней заводятся бактерии. Причиной может быть бытовой мусор, попавший в шахту, например животные/птицы и тому подобное
Неприятный запах	Одна из причин – проникновение канализационных стоков
Зеленая вода	Причина может сводиться к водорослям. Прорастают при попадании большого количества солнечных лучей
Мутная вода	В большинстве случаев причина этому – вышедший из строя донный фильтр

Чистка также требуется, когда вы заметили понижение уровня жидкости. Практически во всех случаях эту работу можно выполнить самостоятельно, без привлечения специалистов.

Как часто будет правильно?

В идеале – раз в году. Преимущественно выбирается весеннее время года.

Совет: даже если ни одного признака из перечисленных выше у вас не наблюдается, профилактическая чистка позволит избавиться от возможных проблем.

Независимо от того, проводите вы профилактику или плановую чистку источника, делать её следует вовремя, когда снег полностью сошел. Иначе существует риск того, что слитая жидкость снова вернется в источник по верховодке.

Методы чистки шахты на даче, от ила и грязи

Известно два основных способа:

1. Спускаться.
2. Не спускаться.

В первом случае для выполнения работы следует позаботиться о серьезных мерах предосторожности. Зато можно достичь лучшего результата, ведь так реально увидеть, что происходит на дне источника.

Второй способ – безопасный метод. Для решения задачи используется специальное насосное и другое оборудование.

Неосторожность, может закончиться фатально для рабочего. Обязательно стоит предпринять ряд мер:

• Не стоит выполнять работу самостоятельно: минимум три человека.
• При спуске в шахту, обязательно используется страховочный трос, закрепленный к поясу.
• Перед началом убедиться в отсутствие газов.
• В случае падения инструментов сверху рабочий внизу должен максимально плотно прижаться к стенке. Более того, работы следует проводить в защитной каске.
• Недопустимо стоять на дне колодца в одной точке долгое время.
• Нельзя проводить чистку тем, у кого проблемы с сердцем.
• Используемая лестница должна иметь внизу платформу, а сверху ее зацепить надежно веревкой.
• Использовать надежное оборудование, среди которого ведро, трос и прочее.

Распространенные ошибки:

• Перед началом работ не проверили прочность троса, поднимаемое ведро может сорваться.
• Невыяснение причины заиливания дна. Например, если присутствует песок, следует проверить кольца на целостность. В противном случае откачивать песок можно бесконечно.
• Если источник стоит на плывуне, то быстрая откачка песка приведёт к оседанию шахты. Может случится разрыв и нарушение герметизации.

Ручная чистка: что необходимо подготовить?

Заранее подготовьте следующие инструменты, материалы и одежду:

1. Страховочный трос.
2. Длинную лестницу. Вместо нее можно использовать качели на канате с привязанной внизу доской.
3. Прочное ведро.
4. Щетку по металлу.
5. Трос для поднятия ведра.
6. Трос для поднятия и удержания лестницы.
7. Стропы.
8. Барабан для поднятия воды.
9. Лебедку.
10. Резиновые сапоги.
11. Каску.
12. Защитный непромокаемый комбинезон.

Полный комплект всего необходимого, позволит провести работы быстро и оперативно.

Процесс чистки шахты из бетонных колец своими руками

Рассмотрим подробно, как правильно это делать, без использования насоса. Вся работа состоит из нескольких последовательных этапов, таких как:

1. Выкачивание.
2. Осмотр и очистка донного фильтра.
3. Анализ и ремонт стыков между железобетонными кольцами.
4. Чистка шахты.

Первым делом следует решить задачу с откачиванием. Самый простой способ – использование насоса. Если он отсутствует, то откачка выполняется ведрами. Очень долгий и трудоемкий процесс. В последнем случае устанавливается лебедка и барабан для поднятия ведер.

Совет: эту работу следует выполнять поочередно, ведь на одного человека будет оказываться серьезная нагрузка. Важно достичь конвейера, чтобы жидкость непрерывно откачивалась.

Откачать жидкость насосом вы сможете в течение пары десятков минут, а та же работа с использованием ведер потребует нескольких часов.

На следующем этапе выполняется чистка стенок шахты. Опустите в нее лестницу и зафиксируйте. Начинать работу необходимо сверху вниз.

Для чистки используется щетка по металлу или какой-либо скребок, некоторые применяют тяпку. Очень удобно, так как у них длинная ручка.

Очистив стенки шахты, необходимо приступить к прочистке дна колодца. Сначала вычерпывается песок, ил, грязь и тому подобное, с помощью ведер. Наполнив его, даете сигнал для извлечения. Постепенно дно будет очищено от ила и других загрязнений. Обязательно проверяется состояние донного фильтра. При необходимости его можно заменить или промыть существующий.

Следует осмотреть состояние каждого шва между железобетонным кольцом. Если наблюдаются щели или имеющийся раствор отслаивается, то следует полностью удалить старую замазку, приготовить новый раствор и заделать им стыки. Также все покрывается гидроизоляционным материалом, который допускается при прямом контакте с чистой водой.

В завершение работ осуществляется дезинфекция всей шахты. Можно использовать хлорку десятипроцентную и ведро воды. Смешав их, попросту обмазываете этим составом стенки. Таким образом происходит обеззараживание, а все имеющиеся микроорганизмы попросту вымрут.

Как почистить от глины, не спускаясь в него?

Используется специальный самовсасывающий насос. При выполнении работы могут возникать затруднения, так как на дне образуются слои из гравия, песка, щебня. Если не провести своевременную очистку колодца, то эти слои между собой уплотнятся. Требуется насос высокой мощности, которым можно быстро откачать жидкость.

Важно: если использовать немощную помпу, то можно спровоцировать еще большее загрязнение колодца. Более того, само устройство под серьезной нагрузкой попросту сгорит.

Работа начинается со следующего:

1. На дно опускаете насос для чистки.
2. Он погружается на расстояние от дна до одного метра, можно и полметра.
3. Затем помпа включается и осуществляется выкачка грязи.
4. После, жидкость из помпы следует направить обратно в шахту. Струя будет разбивать все отложения на дне.

Крайне важно поднимать устройство время от времени на поверхность с целью прочистки фильтров. Процесс повторяется до тех пор, пока не пойдет чистая жидкость или пока не останется крупных включений.

Перед выполнением дезинфекции воды в колодце, можно отнести ее на пробы в лабораторию.

Совет: для автоматизирования процесса можно использовать грейферный ковш.

Особенности использования грейферного ковша

Под грейфером подразумевается конструкция, состоящая из двух ковшей. По центру они соединяются рычагами-шарнирами продолговатой формы. К краям ковшей крепится цепь или тросик, который будет тянуть на закрытие грейферного ковша. Хорошо, если он будет иметь небольшой вес.

Использование грейферного ковша позволяет полностью исключить потребность в том, чтобы самому спускаться в шахту. Его применение позволит поднять со дна источника ил, песок и другую грязь. Работу можно проводить фактически одному, но легче будет с помощниками.

Прежде чем его использовать, необходимо полностью выкачать жидкость. Затем работа проводится в такой последовательности:

• Грейферный ковш подвешивается на тросик.
• При спуске происходит захват ила (вследствие падения его под собственным весом).
• Затем следует потянуть тросик, и ковши сомкнутся. Устанавливается стопорное кольцо, чтобы они при поднятии не раскрылись.
• Далее грейфер поднимается тросиком на поверхность.
• Ковши раскрываются. Из них удаляется весь захваченный ил, песок и тому подобное.

Считается данный инструмент оптимальным для очищения колодезного дна.

Дезинфекция, средства для чистки

Существует несколько способов дезинфекции, чем можно обеззаразить воду в колодце.

Белизна

Объем белизны следует рассчитывать исходя из одной банки на одно кольцо. Обработав все стенки шахты этим раствором, вам следует оставить на сутки. Оголовок обязательно закрывается полиэтиленовой пленкой.

Совет: выполняя дезинфекцию домашнего колодца с использованием белизны или хлора, обязательно купите защитные рукавицы и респиратор для органов дыхания.

Спустя сутки всю накопившуюся жидкость следует выкачать. При необходимости откачивать ее можно несколько раз в течение недели.

Марганцовка

Простая марганцовка позволит произвести качественную дезинфекцию дачных колодцев с питьевой водой. На одно ведро необходима одна столовая ложка марганцовки. Разбавляете ее, тщательно перемешивая. Все средство выливаете в источник для очистки его от бактерий. После необходимо подождать около двух часов, закрыв оголовок. По истечении времени откачиваете воду. Сливать можно в огород, такой состав будет полезным для грунта.

Хлорная известь

Если жидкость в источнике была заражена бактериями или загрязнена органикой, то используется раствор хлорной извести. На один литр воды необходимо 20 миллиграммов хлорной извести.

Добавив эту химию в источник, оставляете его на шесть часов. По истечении времени дважды откачивается жидкость. Спустя одну неделю воду рекомендуется прокипятить. Теперь вы знаете, как обеззаразить воду в вашем колодце, если она подверглась атакам бактерий или органики.

Йод

Перед тем как начать очищать источник при помощи йодного раствора, необходимо взвесить все за и против. Ряд исследователей утверждают, что данное средство обладает прекрасным антибактериальным эффектом. Оно уничтожает большое количество микроорганизмов и не позволяет им размножаться. С другой стороны, есть мнение, что йод сделает жидкость непригодной для питья.

Если нет возможности сделать полную дезинфекцию, то данное средство используется для отсрочки выполнения этой работы. Так, на один литр воды потребуется три капли. Весь состав выливается в источник. Йод должен повысить качество воды.

Таблетки

Существует немало таблетированных средств,преимущественно они с содержанием хлора, например «Экобриз», «Септолит» и другие. Их использование допустимо только после предварительной очистки источника от всевозможных отложений на дне и стенках шахты. Способ их применения указывается в инструкции от изготовителя. Точно придерживаясь ее, вы сможете самостоятельно почистить ваш источник и поймете, как часто необходимо данная процедура.

Ультрафиолет

Использование ультразвука и ультрафиолета относится к альтернативному способу. Сразу отметим дороговизну этого варианта очищения. Но плюс в том, что он менее трудозатратный. Дезинфекция ультразвуком выполняется только после предварительной очистки шахты.

Процесс дезинфекции осуществляется специальным агрегатом, внутри которого располагается ультрафиолетовая лампа. Стоит заметить, что эта технология не изменяет химический состав жидкости.

Профилактические работы

Делать это рекомендуется до трех раз в год: зимой и в конце лета, когда падает уровень жидкости, но при условии, что источник используется интенсивно.

В качестве профилактических средств можно использовать перманганат калия, йод или другой описанный выше препарат. Также могут использоваться некоторые таблетки. Но для этого необходимо прочитать инструкцию по их применению.

Сколько стоит?

Если вам не по силам справиться с поставленной задачей, то можно обратиться в специализированные компании. Ориентировочные цены в рублях:

• чистка шахты глубиной до пяти колец – около 5 тыс;
• ремонт и заделка одного шва – около 300;
• гидроизолирование одного шва – около 300;
• прокачка источника – около 2,5 тыс.;
• дезинфекция марганцем – около 3 тыс.

В любом случае стоимость будет формироваться индивидуально, ведь каждый случай уникален (регион, удаленность от города и т. д.). Можно ориентироваться на эти цены, прежде чем обращаться к специалистам. Что касается гарантии на работу, то ориентировочно – один год. Это актуально в том случае, если источником пользуются не так интенсивно. Если он является основным источником воды, то придется чистить два раза за год.

Заключение

Вот мы и рассмотрели все особенности того, как надо чистить колодец. Вы узнали, все способы для этого, какие используются средства и как сделать работу безопасной. Придерживаясь всех советов и рекомендаций, вы сможете справиться своими силами. Время от времени проводите профилактическую чистку, чтобы в один момент он попросту не перестал давать вам чистую воду.

Чтобы закрепить всю теорию, предлагаем просмотр подготовленного видеоматериала в конце статьи. А если у вас есть личный опыт в этой сфере, то делитесь им, оставляя комментарии в конце статьи. Ваш опыт поможет новичкам.

Полезное видео

wodakachka.com
