Принцип работы конденсационного котла
Оглавление:
- Устройство и принцип работы
- КПД
- Сравнение с обычными котлами
- Преимущества и недостатки
Конденсационный котел представляет собой новую модификацию котлоагрегата. Она была создана на фоне регулярного роста цен на энергоносители. Данная отопительная технология для рынка России считается перспективным направлением. В европейских странах устройства устанавливаются повсеместно, в то время как в ряде других государств помимо них больше ничего не используется. Ограничения возникли на фоне эффективной схемы производства и его экологической безопасности.
Устройство и принцип работы
Конденсационное устройство можно назвать новой «версией» газотопливного конвекционного котла. Опишем принцип работы последнего. Для газового котла, как можно догадаться, топливом служит газ (сжиженный, магистральный).
Во время сгорания он выделяет углекислый газ и воду. Таким образом, высвобождается тепловая энергия. Тепло нагревает собой теплоноситель (техническую воду), которая идет по всей отопительной системе.
Нагрев теплоносителя происходит при помощи горелки. Однако после прохождения процесса сжигания и передачи тепла теплообменнику, котел сначала остужает продукты сгорания со 150-250 °C до 50-60 °C.
Данная температура позволяет водяному пару перейти в жидкое состояние, то есть проделать путь к возникновению конденсации влаги. Конденсация провоцирует выделение теплоэнергии. В стандартных газовых котлах она выбрасывается в трубу и пар, то есть потенциальная энергия просто теряется. Но в данном типе котла энергия передается обратке. То есть, конденсационный котел способен сохранять и использовать эту энергию вместо того, чтобы просто ее выбросить. Движение теплоносителя идет в обратном направлении от движения отработанного газа.
Стекающий конденсат собирается в резервуаре, специально предназначенном для этого.
Что касается устройства, то котел состоит из:
- корпуса;
- теплообменника;
- автоматики;
- газогорелочного устройства.
Прямоугольный теплообменник, изготовленный из алюминиевого сплава, обладает устойчивостью к коррозии. Средние и крайние секции, стянутые шпильками, образуют водяную полость. Дымовые газы, появляющиеся в процессе работы газогорелочного устройства, перенаправляют тепло воде. Она проходит сквозь водяную полость, после чего теплоноситель поступает в отопительную систему, а газы — в камеру конденсации. Конденсат из топки отводится через сифон.
Автоматика включает в себя следующие элементы: контрольно-измерительные приборы, блок управления, датчики и детали для управления работой.
БУ помогает адаптировать коэффициент модуляции под тепловую нагрузку. Мощность изменяется с помощью управления скоростью работы вентилятора. Газогорелочное устройство после этого также регулирует газ с учетом скорости вращения вентилятора.
Газогорелочное устройство, в свою очередь, функционирует при предварительном смешении воздуха с газом. Оптимальная стабилизация горения обеспечивается за счет особой конструкции. Горелка, созданная из нержавеющей стали, имеет повышенную надежность и отвечает всем предъявляемым требованиям. Она отлично переносит тепловые нагрузки во время работы котла.
КПД
КПД конвекционного котла — 90 %. Этот параметр намного выше, чем у твердо- и жидкотопливных теплогенераторов. Как бы ученым не хотелось, чтобы этот показатель достиг 100 %, это все равно невозможно. Остальные 10 % продуктов сгорания «уходят» через дымоход. Поскольку они нагреты до предельно высокой температуры, то получается, что потерянная энергия обогревает воздух на улице.
Что касается конденсационного котла, то его КПД составляет выше 100 %. Разберемся, откуда в этом котле образуется дополнительное тепло, и почему оно не появляется в конвекционном.
Конденсационный котел работает таким образом, что использует энергию топлива (газа), а также энергию, выделяемую во время конденсации влаги. Она также является продуктом сгорания. Если стандартный котел просто выкидывает энергию в атмосферу, то конденсационный перенаправляет ее на обогрев помещения. Получается, что конвекционный тип котла затрачивает на обогрев около 90 % энергии, а у конденсационного кроме уже имеющихся 100 % есть дополнительная энергия, примерно равная 10 %.
Таким образом, получается, что во время функционирования котла любого типа возникают потери, но у конденсационного котла потери все равно меньше. Размер потерь зависит от того, как эксплуатируется котел.
Сравнение с обычными котлами
Сравнивая обычный котел с конденсационным, люди часто видят разницу лишь в стоимости.
Цена первого вдвое ниже второго, а значит логичнее установить его. Но важно просчитать время эксплуатации, тогда станет понятнее, какой тип устройства выгоднее эксплуатировать.
Выявим различия между этими двумя типами котлов:
- Затрачиваемое топливо. Конденсационный прибор затрачивает на 30 % меньше топлива, чем обычный. Газ тратиться меньше, а значит, устройство работает экономично.
- Материал изготовления. Конденсационный котел, как правило, изготовлен из более прочных материалов, чем стандартный прибор. У недорогих конвекционных котлов теплообменник производится из меди, которая быстрее выгорает и ломается.
- Шум. Конденсационный тип котла издает меньше шума, чем традиционный. Это связано с его конструктивными особенностями.
И самое главное, ради чего стоит устанавливать конденсационный котел — это КПД, который на 10 % больше, чем у традиционного устройства. Это также немаловажный фактор для экологичности, учитывая, как сегодня актуальна эта тема.
Если брать во внимание технические характеристики, то нужно обратить внимание на «глубину модуляции пламени». Проще говоря, горелка у конденсационных видов регулируется от минимальных до максимальных значений. У обычных совсем нет такой возможности. Если потребление упало, то горелка все равно продолжит гореть на определенном уровне, изменить который будет нельзя. Если есть регулировка, то можно снизить расход до минимума, тем самым сэкономив топливо.
Предлагаем обратить внимание на конденсационные котлы ZORD. Они являются одними из лучших в своем ценовом диапазоне. Область применения данных котлов распространяется на стационарные отопительные котельные и транспортабельные автоматизированные котельные установки с температурой теплоносителя не выше 95 °С.
Преимущества и недостатки
Главным преимуществом конденсационного прибора является, конечно же, его КПД. Устанавливая устройство, потребитель получает до 110 % тепла. Появляется возможность максимально эффективно расходовать топливо.
Неконденсационный котел не дает так эффективно экономить топливо. Несмотря на то, что его стоимость ниже, он уже через несколько лет может выйти из строя. Покупая конденсационное устройство, пользователь затрачивает в два раза больше денег, но получает существенную экономию на топливе. Тем более, что на протяжении нескольких лет прибор не только не сломается, да еще и окупится.
Многие думают, что после приобретения экономичного котла, он начнет выдавать по 100 % КПД сразу после запуска. Но это не так, поскольку прибор способен адаптировать работу к условиям внутри помещения. Иными словами, он понимает, как сильно нужно отопить помещение. Некоторые модели программируемые, то есть для них можно задать температуру нагрева. Конденсационный котел в том числе и поэтому считается довольно экономичным. Получается, что только несколько дней в году он будет функционировать на полную мощность, а в другие дни приспосабливаться к внешним условиям, а значит, потреблять меньше топлива.

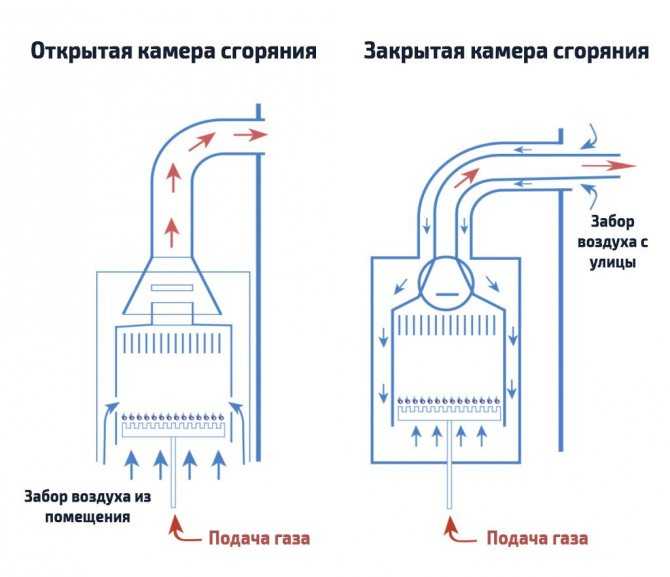

Практически все модели конденсационных котлов имеют замкнутую конструкцию. Эта особенность гарантирует пользователям безопасную эксплуатацию. Традиционным приборам нужно постоянно получать воздух извне, чтобы производить сгорание газа. Закрытые котлы избавляют от этой проблематики, так как вентиляция осуществляется при помощи вентилятора. Таким образом, помещение не только не остывает, но и лучше прогревается, чем при работе традиционного котла. Замкнутая система делает прибор безопасным. Корпус защищает от паров, а также от отравления угарным газом.
Закрытые котлы требуют минимум свободного пространства. Они компактные и тихие.
Что касается недостатков, то у конденсационных котлов их не так много, но они есть. Во-первых, стоимость прибора на 30-50 % выше, чем традиционного. Не все готовы сразу выложить круглую сумму за котел. Во-вторых, в высокотемпературных режимах параметр КПД падает до 98-99 %. К перечисленным недостаткам можно еще причислить сложность удаления конденсата.
Конденсационные котлы принцип работы — budmagazin.com.ua
Подорожание газа и все увеличивающиеся расходы на отопление дома приводят потребителя к новым способам экономии. Новые дома изначально закладываются с учетом энергосберегающих материалов и технологий, и к одной из таких технологий можно отнести современные конденсационные газовые котлы. При работе этого котла происходит максимальное использование энергии сгорания газа. При сжигании природного газа энергия передается теплоносителю и далее пар, который образуется при сгорании природного газа вместе с продуктами сгорания не выводятся на улицу, как в обычных колтах, а происходит доотбор тепла с специальной камере. Продукты сгорания имея температуру до градусов остывают ниже gazovye-konvektory градусов С.
Конденсационные котлы имеют КПД 107%, но такое КПД не соответствует законам физики, ведь энергия не может взятся из ниоткуда, она перетекает из одной формы в другую. В действительности расчет кпд происходит следующим образом: энергия выделяемая при сгорании газа принимается за 100%, плюс максимальное возможное выделение энергии в процессе конденсации водяных паров — 11%. Итого vanny-stalnye% по сравнению с со 100% кпд обычного атмосферного котла. Теперь согластно таблице посчитаем потери энергии в газовом котле:
| Конденсационный котел | |
| Максимальный КПД | vanny-stalnye% |
| Потери с отходящими газами | 2% |
| Потери при тепловом излучении | 1% |
| Потери при конденсации | 1% |
| КПД с учетом потерь, Итого: | 107% |
Для сравнения у атмосферных котлов кпд посчитаное по такой схеме равняется 92%, соответственно кпд конденсационных котлов на metalloplastikovye-okna% больше, и соответственно конденсационные котлы экономнее на metalloplastikovye-okna% чем атмосферные котлы.
Если сравнить атмосферные котлы и конденсационные, при равнозначном отоплении условного дома, и нагреве горячей воды, тогда конденсационный котел экономит расход газа на, при этом уменьшается выброс в атмосферу оксидов азота и угарного газа до 70%. При работе котла в режиме 80-60 градусов конденсация пара уменьшается, а КПД находится в пределах 96%. При низкотемпературном режиме отопления 30-50 градусов (например отопление теплым полом), увеличивается конденсация водяного пара и конденсационный котел будет работать на максимуме своего кпд — 108%. Принцип работы конденсационного котла показано на рисунке один.
Рис. 1. Принцип работы конденсационного котла
Благодаря экономичным свойствам конденсационные котлы имеют огромную популярность в Европе. Так, например, в некторых странах до 99% настенных котлов — конденсационные. Кроме того, цены на газ в Европе не из дешевых, поэтому экономически выгодно покупать энергоэфективную технику, к тому же законодательство Евросоюза, в некоторых странах, ограгичивает применение неэнергосберегающей техники.
В Англии, Бельгии законом запрещено эксплуатировать любой газовый отопительный котел, кроме конденсационного. Скоро такой закон примет Франция, Испания и Германия. С дальнейшим ростом цен на газ и другие энергоресурсы конденсационные котлы будут все более и более востребованы для снижения эксплуатационных расходов.
Эксплуатация конденсационных котлов показывает, что они выдерживают перепады давления в сети и перепады особо не влияют на срок эксплуатации горелок, котел работает при минимальном давление 5 мбар, а при падении давления в сети 10 мбар котел теряет в мощности около 10 %.
Конденсационные котлы надежны и безопасны. Для этого производители устанавливают на свою технику многочисленную защиту: это защита от замерзания, защита от образования накипи, работа циркуляционного насоса даже после отключения горелки, система защиты от утечек газа. Меры предосторожености позволяют избежать проблем проникновения газа в жилое помещение, и предотвратить размораживание системы отопления в случае отключения газа.
Современные технологии позволяют существенно съэкономить на отоплении, конденсационные котлы в сочетаннии с новыми теплоизоляционными материалами такими как: пеноблоки или газоблоки, базальтовый утеплитель или минеральный утеплитель, современные металлопластиковые окна позволяют создать благоприятный микроклимат, комфорт и уют в доме, и при этом в разы платить меньше…
Предложим лучшие цены на газовые котлы demrad, а также котлы viessmann, есть низкие цены на котлы protherm. У нас на сайте появились чугунные конвекторы демрад и конвекторы ferrad.
На отопительное оборудование даем хорошие скидки. Звоните и спрашивайте! (044)337-57-20
|
Что это такое, как они работают и подходят ли они вам
Поиск подходящего котла может стать проблемой. Как узнать, какой конденсационный котел лучше для дома? Чтобы немного облегчить вам задачу, мы создали это полезное руководство, в котором объясняется, какие типы котлов наиболее энергоэффективны на современном рынке.
Эффективное отопление наших домов — это то, к чему мы все должны стремиться. Конденсационные котлы, в частности, предназначены для максимально эффективного обогрева вашего дома и воды. Мало того, что теперь (с 2005 года) требуется, чтобы каждый вновь установленный газовый котел был конденсационным, он также должен иметь рейтинг эффективности «А».
Итак, что такое конденсационный котел и чем он отличается от других вариантов? Это руководство проведет вас через весь процесс и объяснит, почему они очень экологичны для вашего дома и окружающей среды.
Что такое конденсационный котел?
Конденсационный котел работает на газе или жидком топливе и был разработан для повышения энергоэффективности. Это делается путем преобразования конденсации водяного пара в тепло; они могут восстановить часть потерянного тепла из отходящих газов. Единственная разница между конденсационным котлом и котлом без конденсации заключается в количестве полезного тепла, которое он производит; плюс тот факт, что они могут достичь более 90% энергоэффективности.
Как работает конденсационный котел?
Ваш котел будет использовать газ или мазут в качестве топлива, и он начнет гореть, когда зажжется. При этом он вводит тепло от горелки в первичный теплообменник. Горячий воздух проходит через теплообменник и удерживается здесь как можно дольше для повышения температуры. Затем он отведет это тепло к вашим радиаторам.
Тепло также проходит через вторичную зону конденсации, которой нет у других типов котлов. При этом теплый воздух конденсируется, вызывая образование капель или водяного пара, которые затем собираются и удаляются для утилизации через канализацию. Это одно из основных преимуществ конденсационного котла, поскольку ни один другой котел не имеет такого КПД.
Конденсационные котлы предназначены для рекуперации большего количества тепла до того, как оно будет потеряно. В более старом котле вы, вероятно, могли бы ожидать тепла, выходящего из дымохода, более 200 градусов по Цельсию. С более новым конденсационным котлом она значительно снижается примерно до 55 градусов по Цельсию.
Конденсационные котлы отлично подходят для повторного использования этого тепла для повышения температуры возвращаемой холодной воды.
Итак, как узнать, конденсируется ли мой котел?
Если в настоящее время в вашем доме установлен котел и вы не совсем уверены, является ли он конденсационным котлом или нет, есть несколько вещей, которые вы можете проверить в вашей текущей системе или в руководстве по эксплуатации вашего котла.
- Когда он был установлен? Если ваш котел был установлен в вашем доме после апреля 2005 года, действующие в это время правила будут означать, что ваш котел будет конденсационным. Все котлы, изготовленные после этого времени, являются конденсационными.
- Проверить дымоход. Если ваш котел имеет металлический дымоход для избыточных газов, то ваш котел, вероятно, будет без конденсации. Конденсационные дымоходы обычно проходят через внешнюю стену или крышу.
- Паровая и водосточная труба. Если вы видите пар, выходящий из дымохода через внешнюю стену (или крышу), а также если у вас есть белая пластиковая труба, ведущая к сливу, это, безусловно, конденсационный котел.
Если у вас в настоящее время нет конденсационного котла или вашей существующей системе более 10 лет, вы можете рассмотреть возможность модернизации. Замена вашей системы более новой, высокоэффективной моделью обеспечит вам гораздо большую безопасность. Таким образом, вы можете быть уверены, что ваш котел будет бесперебойно работать в холодную зиму.
Получите от нас фиксированную цену, посетив наш онлайн-инструмент поиска котла. Найдите котлы, подходящие для вашего дома, это займет всего 2 минуты.
Нужен ли конденсационному котлу слив?
Короче говоря, да. На самом деле для всех современных конденсационных котлов необходимо иметь слив, чтобы ваш котел мог утилизировать отработанный конденсат. Он также будет соединяться с внешним дымоходом, выпуская отработанный газ в виде пара.
В чем разница между комбинированным котлом и конденсационным котлом?
Существует три основных типа котлов, которые могут быть конденсационными:
- Комбинированные котлы
- Котлы только для нагрева
- Системные котлы
Важно знать, что все производимые сегодня комбинированные котлы также являются конденсационными котлами, но не все конденсационные котлы могут быть комбинированными.
«Комби» — сокращение от «комбинированный» — этот тип котла сочетает в себе отопление и горячее водоснабжение, поэтому отдельный бойлер или бак больше не нужен. Они подходят для небольших домов с одной или двумя ванными комнатами, их удобно и быстро устанавливать. Комбинированные котлы, производимые в наши дни, также будут конденсационными котлами, поэтому они будут намного более энергоэффективными.
Существуют также некоторые различия при рассмотрении конденсационного котла и неконденсационного котла или вашего стандартного котла (или котла, работающего только на тепло, если мы собираемся использовать разные термины).
- С конденсационным котлом вы получаете вторичный конденсационный теплообменник, что делает его намного более эффективным, чем ваш стандартный котел. Стандартные котлы
- имеют такие же первичные теплообменники, но они менее эффективны.
- Теплообменники конденсационных котлов более эффективны.
- Стандартный котел выбрасывает дымовые газы через дымоход в атмосферу при высокой температуре более 200 градусов, где в конденсационном котле она значительно снижается.
Потребляемая теплота примерно одинакова и составляет от 250 до 350 градусов, но конденсационный котел работает гораздо более эффективно по сравнению с другими типами.
На какую температуру следует установить конденсационный котел?
Если в конденсационном котле установлена неправильная температура, он не будет работать так эффективно, как мог бы. Весь смысл конденсационного котла заключается в обеспечении экономии энергии и тепла, поэтому необходимо убедиться, что он имеет идеальную температуру.
Ключевая температура для вашего центрального отопления должна быть около 70 °C, а температура горячей воды должна быть около 60 °C.
Каковы преимущества конденсационного котла?
Конденсационный котел имеет целый ряд преимуществ по сравнению с более старыми котлами. Как мы уже подробно упоминали, уровень энергоэффективности выше 90%, поэтому сразу же это становится огромным преимуществом. Вот еще несколько причин, по которым вам подойдет конденсационный котел:
- Экономия денег – ваши счета за электроэнергию будут меньше благодаря сохранению и повторному использованию энергии и тепла.
- Беспроводное программирование — ваш термостат может управляться по беспроводной сети для простоты использования. Они могут автоматически определять температуру воздуха и при необходимости изменять отопление.
- Экономия места – котел можно легко спрятать, и он не займет много места.
- Сокращение углеродного следа — опять же, коэффициент эффективности 90% сократит ваш углеродный след.
Безопасны и надежны ли конденсационные котлы?
Чтобы убедиться, что люди инвестируют в лучший конденсационный котел для своего дома, они прошли всесторонние проверки безопасности, чтобы убедиться, что они подходят для работы. Конденсационные котлы более безопасны для вашего дома, так как они герметичны для теплоизоляции; нет риска, что что-то засосет в сам котел. Также нет риска, что вы или член вашей семьи соприкоснетесь с какими-либо токсичными веществами или газами, так как все безопасно утилизируется через внешний дымоход и дренажную систему.
Миф о конденсационных котлах заключается в том, что они могут быть не такими надежными, как другие типы котлов – это, конечно же, неправда. Все комплектующие в наши дни так же надежны, как и стандартные котлы, а может быть, и даже больше. Они также полностью эффективны в любое время работы.
Что такое конденсационный котел? Умный и энергоэффективный способ обогрева дома и воды.
Поскольку каждый вновь установленный котел является конденсационным, это более чем стоит вложений, если вы все еще живете со старой установкой. Мы подробно рассказали о том, насколько эффективным он может быть не только для вашего дома, но и для окружающей среды. Преимущества, безусловно, обширны!
Что такое конденсационный котел? | Принцип работы и типы
Конденсационный котел — это особый тип котла, предназначенный для повышения энергоэффективности. Энергоэффективность может быть получена за счет конденсации водяного пара в тепло. В качестве топлива для работы конденсаторного котла используется нефть или газ.
Эти типы котлов способны утилизировать отработанное тепло из дымовых газов. Они способны достигать высокого уровня эффективности за счет конденсации водяного пара в выхлопных газах и увеличения скрытой теплоты парообразования. Этот конденсат выходит из системы в виде жидкости через сливную трубу.
В большинстве стран конденсационные котлы используются в качестве основного компонента или субсидируются по финансовым причинам. Основное различие между конденсационным котлом и конденсационным котлом заключается в количестве тепла, которое он производит. Кроме того, эти котлы могут достигать более 90% энергоэффективности. В конденсационном котле используется отдельная выхлопная система, чтобы избежать потерь горячего газа. Система извлекает тепло из горячего газа и использует это тепло для нагрева воды, возвращаемой из системы центрального отопления. Другими словами, фактическая камера сгорания котла должна выполнять меньше работы.
Содержание
Принцип работы конденсационного котла В конденсационных котлах используется технология конденсации для более эффективного использования вырабатываемого тепла.
Этот котел использует нефть или газ в качестве топлива для обогрева дома. Когда топливо (то есть нефть или газ) сгорает, оно производит выхлопные газы и выбрасывает их из дымохода. В неконденсационных котлах эти дымовые газы улетучиваются в окружающую среду и теряют тепловую энергию. С другой стороны, в конденсационном котле горячий газ извлекается из выхлопных газов и возвращается в «так называемый первичный контур» системы. Через теплообменник.
В зависимости от типа котла первичный контур передает это тепло горячей воде для бытовых нужд или отопительному контуру (радиатору). В комбинированном котле
горячая вода нагревается вторичным теплообменником, обычно называемым пластинчатым теплообменником. В случае чистого нагревателя горячая вода для домашнего использования нагревается и хранится в накопительном баке в системе.
Обычно выделяют три типа конденсационных котлов:
- Комбинированный бойлер
- Системный бойлер
- Обычный бойлер
Давайте немного познакомимся с этими котлами.
1. Комбинированный котел
Комбинированный котел назван в честь того факта, что этот котел выполняет двойную функцию. Эти типы конденсационных котлов потребляют необходимую воду непосредственно из сети. Таким образом, эти котлы не требуют резервуаров для воды или резервуаров для горячей/холодной воды. Для самого широкого использования в доме комбинированный котел является наиболее выгодным и эффективным котлом, чем другие типы конденсационных котлов. Эти котлы могут управлять как центральным отоплением, так и горячей водой.
Комбинированный котелЭнергоэффективность комбинированного котла является идеальным устройством для владельцев недвижимости, заботящихся об окружающей среде. Вы можете получать неограниченную горячую воду в любое время и в любом месте, нагревая воду прямо из магистральной трубы и открывая кран. Эти котлы занимают меньше места и занимают меньше времени, потому что они не требуют дополнительного хранения или хранения.
2.
Системный бойлерЭти типы котлов чаще всего используются в больших домах, где потребность в горячей воде очень высока. В отличие от комбинированных котлов, которые могут нагревать воду только тогда, когда это необходимо, системные бойлеры могут непрерывно подавать горячую воду по всему дому. В системном котле используется другой бак. Предназначен для нагрева горячей воды с помощью емкостного водонагревателя, т.к. нет водяного теплообменника. Есть насосы и расширительные баки для установки котлов в закрытые системы.
Системный бойлерСистемный бойлер устраняет риск повреждений от замерзания и утечки воды для домовладельцев, устраняя необходимость в резервуарах для воды и облегчая техническое обслуживание. Системные котлы подходят для больших семей с несколькими санузлами, особенно если нет места для бака с водой.
3. Обычный бойлер
Традиционные бойлеры идеально подходят для людей, живущих в районах с низким давлением воды. В отличие от комбинированного устройства, бак для воды и бак для горячей воды требуются отдельно.
