«РЫСЬ» Protherm — конденсационный котел по цене традиционного.

Три-пять лет тому назад установку конденсационного оборудования в своих домах или квартирах в России могли себе позволить немногие. В первую очередь покупателя смущала цена. Во вторую- продавцы не могли внятно объяснить человеку, почему имеет смысл приобретать такой котел.

Но в 2016 году ситуация изменилась благодаря выходу линейки конденсационных настенных газовых котлов «Рысь» Protherm. «Вайлант Груп Рус» первой предложила покупателю конденсационные котлы по цене обычных.

Инженеры немецкого концерна разработали серию котлов, в которую вошли две одноконтурные модели мощностью 25 и 30 кВт и две двухконтурные модели мощностью 18/25 и 25/30 кВт. В процессе создания удалось снизить стоимость оборудования для конечного потребителя, а также адаптировать его для эксплуатации в России. Котлы Protherm «Рысь» соответствуют европейским стандартам, оборудование тестируется на заводе по трёмстам параметрам.

Сам котел получился достаточно компактным и легким, настолько, что его можно расположить в любом месте. Он отлично впишется даже в интерьер малогабаритной кухни, которые так распространены у нас в стране.

Отличительной особенностью конденсационных котлов «Рысь» является литой теплообменник из сплава алюминия и кремния. Жесткая вода с высокой концентрацией солей кальция и магния — одна из основных причин преждевременных поломок отопительного оборудования. Конструктивные особенности теплообменника делают котел менее чувствительным к воде плохого качества, благодаря чему временной интервал между сервисными чистками может быть увеличен до пяти лет. Это особенно важно для рачительного потребителя, который впоследствии сэкономит на сервисном обслуживании, однако регулярные ТО никто не отменяет. Конструкция теплообменника способствует равномерной циркуляции теплоносителя, что исключает образование зон застоя и локального перегрева, предотвращает интенсивное отложение солей жесткости.

Шина eBUS позволяет интегрировать котел в сложные системы отопления. Панель управления имеет интуитивно понятный интерфейс. В меню предусмотрена возможность получения доступа к программе тестирования и функция диагностики неисправностей, настройки параметров и выявления ошибок, которая своевременно выявляет проблемы в работе оборудования.

Сейчас и продавец, и покупатель стали лучше разбираться в нюансах при выборе отопительной техники, все понимают, что впоследствии затраты на приобретение конденсационного котла компенсируются его высоким КПД. Использование конденсационной оборудования, позволяет сэкономить до 15 % газа за сезон.

Многие, при покупке технике, помимо цены и функционала, обращают внимание на экологичность прибора. При использовании конденсационной техники значительно сокращается выброс вредных веществ в атмосферу.

Что такое конденсационный котел отопления



Что такое конденсационный котел и на чем он работает

Чтобы понять высокие характеристики конденсационного котла по экономии топлива, вспомним, как работает любой котел отопления.

В любом котле отопления, происходит сгорание различных видов топлива, энергия от сгорания которого переходит в тепло теплоносителя. Но не всё тепло переходит к теплоносителю. Часть тепла отдается корпусу котла, часть тепла уходит с водяными парами, которые содержатся в продуктах горения.

Устройство конденсационного котла, позволяет конденсировать водяные пары из продуктов горения. Физический процесс конденсации, сопровождается выделением тепла, которое и возвращается в систему отопления. Это позволяет достигать 10-15% экономию тепла по сравнению с обычными котлами, как следствие снизить расход топлива.

Примечание: Основное топливо конденсационных котлов это газ.

Особенности конденсационного котла

Для осуществления процесса конденсации нужна температура от 30 до 50°C. В нижней границе диапазона начинается процесс конденсации, в верхней границе температур пар достигает «точку росы» и переходит в жидкое состояние. Поэтому эффективно конденсационный котел работает при 30°Cв обратной трубе и 50°cв прямой трубе теплоносителя.

Не нужно путать, конденсационные котлы с низкотемпературными газовыми котлами, это два разных типа котла.

Экологичность конденсационного котла

Создание, почти, замкнутого цикла значительно снижает выбросы в атмосферу CO2 на 40% по сравнению с обычным котлом и на 20% по сравнению с котлом низкотемпературным. Так же снижен выброс окиси азота на 90% и 60% соответственно.

В блокнот читателя

Нужно понимать, что конденсат это угольная кислота и требованиями надзорных органов (Мосводоканала), требуется химическая нейтрализация кислой среды, если соотношение кислоты в воде больше, чем 1/25.

Приведем пример. Конденсационный котел мощностью 60 кВатт, выделяет 0,0070м³ конденсата в час. За это же время, система отопления дома 480 метров (где стоит этот котел) выделяет воды 0,680 куб метров в час. Отношение конденсата и воды составляет 1/95, что проходит по нормам.

©Obotoplenii.ru

Другие статьи по теме



Настенный конденсационный котел GB MIZUDO M24TК (24 кВт)

Настенные котлы MIZUDO — эффективное и экономичное устройство для обеспечения теплом и горячей водой квартир и коттеджей. Благодаря технологии HotRestart, реализованной в данной серии, при перебое и возобновлении подачи электроэнергии или газа котел MIZUDO автоматически возобновит работу с ранее заданными настройками. Встроенная инновационная система контроля параметров котлов MIZUDO постоянно следит за показателями работы котла, информируя пользователя о возможных перебоях в работе и необходимости проведения своевременного технического обслуживания. Котлы MIZUDO потребители выбирают за элегантный дизайн и функциональные возможности. Сервисные и монтажные организациям отмечают простоту и надежность конструкции, удобство установки и обслуживания. Высочайшее качество и надежность котлов MIZUDO подтверждены заводской гарантией 3 года. Каждый котел проходит стендовые испытания, комплектуется паспортом и гарантийным талоном

  • Низкий уровень шума (до 32 дБ)
  • Медные патрубки
  • Горелка из нержавеющей стали  с предварительным смешением газа и воздуха;
  • Первичный теплообменник из нержавеющей стали
  • Оптимизация температуры отопления сокращает затраты на энергоносители
  • Высокая производительность горячей воды
  • Высокая ремонтопригодность, легкий доступ к узлам котла
  • Возможность подключения комнатного термостата
  • Суточный программатор
  • Качественные комплектующие, применяемые в европейских топ-брендах
  • Горелка Polidoro ,газовый клапан и вентилятор Sit , циркуляционный насос Grundfos,теплообменник Condevo.

Модель 24 кВт

•Двухконтурная модель

•Пластинчатый теплообменник ГВС из нержавеющий стали

•Латунный гидроблок

•Модулирующий газовый клапан.

•NTC прижимной датчик температуры ОВ и погружной датчик ГВС

•Датчик протока ГВС — датчик холла

•Реле минимального давления в контуре отопления

•Моторизированный трехходовой клапан

•Автоматика по перегреву ОВ, дымоудалению и отрыву пламени.

•Трех-скоростной циркуляционный насос

•Автоматический воздухоотводчик.

•Предохранительный клапан 3 бар

•Кран заполнения и кран слива.

•Расширительный бак

•Автоматический бай-пасс

•Фильтр на входе холодной воды

•Возможность подключения комнатного термостата

•Возможность подключения каскадного регулятора (до 8 котлов)

•Самодиагностика

Газовый котел Navien NCN-40 K конденсационный, двухконтурный, 40 КВт — СантехБомба

ООО «Акваград»

Екатеринбург , ул. Альпинистов, д.77, литер.Ц

Телефоны:

  • 8 (343) 287-04-71
  • 8 (343) 287-04-72

E-mail:

ООО «УРФО ГазМонтаж»

Екатеринбург , Сибирский тракт, 8Н, ТЦ «»Гагарин»», эт.3

Телефоны:

  • 8 (343) 278-38-73
  • 8 (953) 387-81-78

E-mail:

ИП Эннс С.В.

Арамиль , ул.Рабочая, д.83

Телефоны:

  • 8 (343) 287-04-71
  • 8 (912) 298-95-00

E-mail:

ИП Наумов С.А.

Первоуральск , ул. Трубников, д.22, м-н «Акведук»

Телефоны:

  • 8 (3439) 66-66-26
  • 8 (929) 222-45-22

E-mail:

ООО «Торговая компания «ВОК»

Первоуральск , ул. Ватутина, 72А

Телефоны:

  • 8(3439) 291-291
  • 8(3439) 62-03-10

E-mail:

ИП Бабушкин В.В.

Сысерть , ул. Карла Либкнехта, д.73А

Телефоны:

  • 8 (800) 700-04-42
  • 8 (34374) 6-15-20
  • 8 (922) 18-111-04

E-mail:

ООО «Котельный Центр»

Ирбит , ул. Промышленная, д.2

Телефоны:

  • 8 (34355) 6-98-97
  • +79826009060

E-mail:

ИП Иглин А.Н.

Красноуфимск , ул. Ленина, д.53

Телефоны:

E-mail:

ИП Скудицкий В.Ц.

Екатеринбург , ул. Посадская, д.16А, литер.Б, оф.5/16

Телефоны:

  • 8 (902) 255-97-69
  • +7-902-267-82-28

E-mail:

ООО «Мастер Котлов Аверин»

Екатеринбург , пер. Базовый, д.47, литер.А,оф.23

Телефоны:

  • 8 (343) 317-06-36
  • 8 (343) 271-06-26
  • 8 (982) 622-35-66

E-mail:

По телефону

Позвоните менеджеру по номеру указанному вверху сайта (Звонок бесплатный) и оформите заказ по телефону. (Звоните с 9:00 до 19:00 в будни в выходные до 18:00)

По почте

Отправьте заявку на электронную почту [email protected]

Через сайт:


С помощью кнопки «Купить»

 Нажмите кнопку  после этого Вам будет предложено ПРОДОЛЖИТЬ ВЫБОР ТОВАРОВ или ПЕРЕЙТИ К ОФОРМЛЕНИЮ ЗАКАЗА

При нажатии ПЕРЕЙТИ К ОФОРМЛЕНИЮ ЗАКАЗА вам будет предложено проверить выбранные товары для заказа и заполнить информацию:
  • Контактный телефон
  • Ваше имя
  • Способ получения товара — можем предложить Вам доставку товара курьером или самовывоз товара (По срокам доставки уточняйте у Менеджера Интернет магазина Сантехбомба.)
  • Способ оплаты товара — Наличный расчет, оплата банковской картой или  оплата по счету (для юридических лиц)
Далее нажимайте   после этого наш менеджер свяжется для подтверждения заказа.

≡ Газовые Конденсационные котлы Vaillant Buderus Viessmann Wolf

Покупка конденсационного газового котла

В нашем магазине представлен широкий выбор конденсационных газовых котлов ведущих производителей – Bosch, Buderus, Viessmann, Vaillant, Wolf по лучшей цене. При покупке конденсационного котла для отопления дома или квартиры Вы получаете бесплатный ввод в эксплуатацию и заводскую гарантию. Возможна также покупка конденсационного газового котла с монтажем.

Какие преимущества может принести установка газового конденсационного котла?

Технология конденсации сегодня является стандартом для газовых котлов. Она характеризуется тем, что дополнительная энергия – порядка 10% извлекается из дымовых газов. Высокая эффективность конденсационной техники позволяет существенно экономить на отоплении.

Важно, чтобы температура возвращаемого теплоносителя не была установлена ​​слишком высокой, в противном случае энергосберегающий эффект технологии газового конденсационного котла будет потерян.
На что необходимо обратить внимание при установке конденсационных котлов:

  • неправильный расчет температуры подачи системы отопления – температура подачи конденсационного  котла должна быть не более 75 С.
  • неправильный подбор автоматики котла и системы отопления – желательно использовать погодозависимую автоматику. В этом случае котел будет обеспечивать оптимальную температуру в помещении.
  • правильный подбор радиаторов системы отопления – макс. температура в подаче не более 75 С при разности температур 20 С.
Конденсационные котлы имеют ряд особенностей:
  • повышенный к.п.д., позволяющий существенно экономить на отоплении;
  • низкая температура теплоносителя в обратке – обязательное условие конденсации;
  • необходимость отвода конденсата  в систему канализации;
  • встроенный энергоэффективный циркуляционный насос;
  • возможность работы с тепловыми насосами.

Какие типы конденсационных котлов мы предлагаем?

Конденсационные котлы различаются по способу нагрева воды:

  • в одноконтурном конденсационном котле горячая вода может быть приготовлена во внешнем бойлере;
  • в двухконтурном котле нагрев происходит по другому – во встроенном теплообменнике;
  • котел с интегрированным бойлером для нагрева горячей воды.

Но следует учесть, что при использовании двухконтурного котла температура воды может изменяться при использовании нескольких точек водоразбора одновременно.
 Все варианты газовых конденсационных котлов являются экономически эффективным решением, которое будет работать как в частном дома, так и в квартире.

Выделяют следующие преимущества установки газового конденсационного котла.

  1.
Снижение потребления газа – снижение затрат на отопление.
Основным преимуществом газовых конденсационных котлов является меньшее потребление газа, необходимого для нагрева теплоносителя. Дымовые газы в традиционном котле подвергаются высокому нагреву и выпускаются через дымоход. Конденсационный котел охлаждает дымовые газы до низкой температуры, пока они не конденсируются, что позволяет потреблять энергию, содержащуюся в них. Это позволяет снизить потребление газа в конденсационных котлах на 30% по сравнению с обычными котлами.
  2. Конденсациооный котел – экологичное решение.
 В обычных котлах выхлопные газы с температурой около 120 C попадают через дымоход в атмосферу. Конденсационные котлы повторно используют энергию из выхлопных газов, что позволяет экономить топливо, максимально использовать доступные источники энергии и, следовательно, сократить выбросы CO2 в окружающую среду.
  3. Безопасность.
 Газовые конденсационные котлы абсолютно безопасны для человека. Они оборудованы камерой сгорания закрытого типа, изолированной от помещения, в котором расположен прибор. Воздух, необходимый в процессе сгорания газа, поступает извне, а выхлопные газы – удаляются по дымоходу. Весь цикл происходит в закрытой камере, чтобы вредные вещества не попадали в помещение.
  4. Возможность установки на небольшом пространстве.
Конденсационные котлы с закрытой камерой идеально подходят для небольших квартир, так как они не занимают много места. Кроме того, их элегантный внешний вид не нарушает эстетику всей комнаты, поэтому их не нужно прятать в специальном подсобном помещении. Такой тип газовых котлов также доступны в подвесных и напольных вариантах, поэтому их можно легко адаптировать к различным интерьерам.
  5. Простое управление и тихая работа устройств.
 Газовые конденсационные котлы очень удобны и просты в эксплуатации. Часть из них оснащены встроенным системным регулятором, который позволяет запрограммировать, в соответствии с потребностями пользователей, комнатную температуру и горячую воду. С его помощью можно также дистанционно управлять устройством через интернет, что повышает удобство и функционал работы системы отопления для потребителя. Конденсационные котлы – также очень тихие, поэтому они не нарушают спокойствие жителей.

Таким образом, газовые конденсационные котлы – это удобное решение, благодаря которому можно значительно снизить расходы на отопление. Такие отопительные котлы также удобны в эксплуатации, а небольшой размер позволяет устанавливать их практически в любом помещении.

На что обратить внимание при покупке конденсационного котла?

Мы рекомендуем при выборе марки и типа котла особое внимание обратить на наличие встроенной автоматики или возможность ее подключения дополнительно. Для экономной работы системы отопления Вашего дома или квартиры желательно устанавливать погодозависимую автоматику с возможностью программирования работы котла – нормальный или пониженный режим работы системы отопления и многое другое. В нашем магазине Вы можете подобрать все необходимое оборудование для экономии газа.
Исходя из вышеперечисленного для газовых конденсационных котлов необходима профессиональная установка для получения максимально возможного эффекта экономии газа.

Частые вопросы

✓ Котлы каких производителей мы предлагаем?

В нашем магазине представлены котлы следующих производителей:

  • Bosch
  • Buderus
  • Vaillant
  • Viessmann
  • Wolf

✓ Какие у вас цены на котлы?

Мы стараемся держать минимальные цены для заказчиков. При регистрации на сайте или при звонке в нашу компанию, менеджер всегда делает дополнительную скидку! А для монтажников мы держим оптовые цены.

✓ Как заказать проект или монтаж котла?

Мы максимально специализируемся на услуге под ключ: монтаж, проектирование, сервисное обслуживание. Монтаж и замену котла наши партнеры проводят за один день.

✓ Что с доставкой?

Мы доставляем заказы по Киеву и области (до 30 км) товары своими курьерами, а по территории Украины отправляем Новой Почтой.

  • Bosch
  • Buderus
  • Vaillant
  • Viessmann
  • Wolf

» }} , { «@type»: «Question», «name»: «✓ Какие у вас цены на котлы?», «acceptedAnswer»: { «@type»: «Answer», «text»: «Мы стараемся держать минимальные цены для заказчиков. При регистрации на сайте или при звонке в нашу компанию, менеджер всегда делает дополнительную скидку! А для монтажников мы держим оптовые цены.» }} , { «@type»: «Question», «name»: «✓ Как заказать проект или монтаж котла?», «acceptedAnswer»: { «@type»: «Answer», «text»: «Мы максимально специализируемся на услуге под ключ: монтаж, проектирование, сервисное обслуживание. Монтаж и замену котла наши партнеры проводят за один день.» }} , { «@type»: «Question», «name»: «✓ Что с доставкой?», «acceptedAnswer»: { «@type»: «Answer», «text»: «Мы доставляем заказы по Киеву и области (до 30 км) товары своими курьерами, а по территории Украины отправляем Новой Почтой.» }} ] }
Интернет магазин Сантехник Маркет продает котлы следующих городах:


Винница Днепр Житомир Запорожье Ивано-Франковск Каменец-Подольский Киев Луцк Львов Одесса Полтава Ровно Сумы Тернополь Ужгород Харьков Херсон Хмельницкий Черкассы Чернигов Черновцы


Получить смету на оборудование и монтаж

Вам необходимо получить полную спецификацию на объект или хотите узнать стоимость оборудования и работ? Заполните форму и получите предложение от наших партнеров.

Заполнить форму

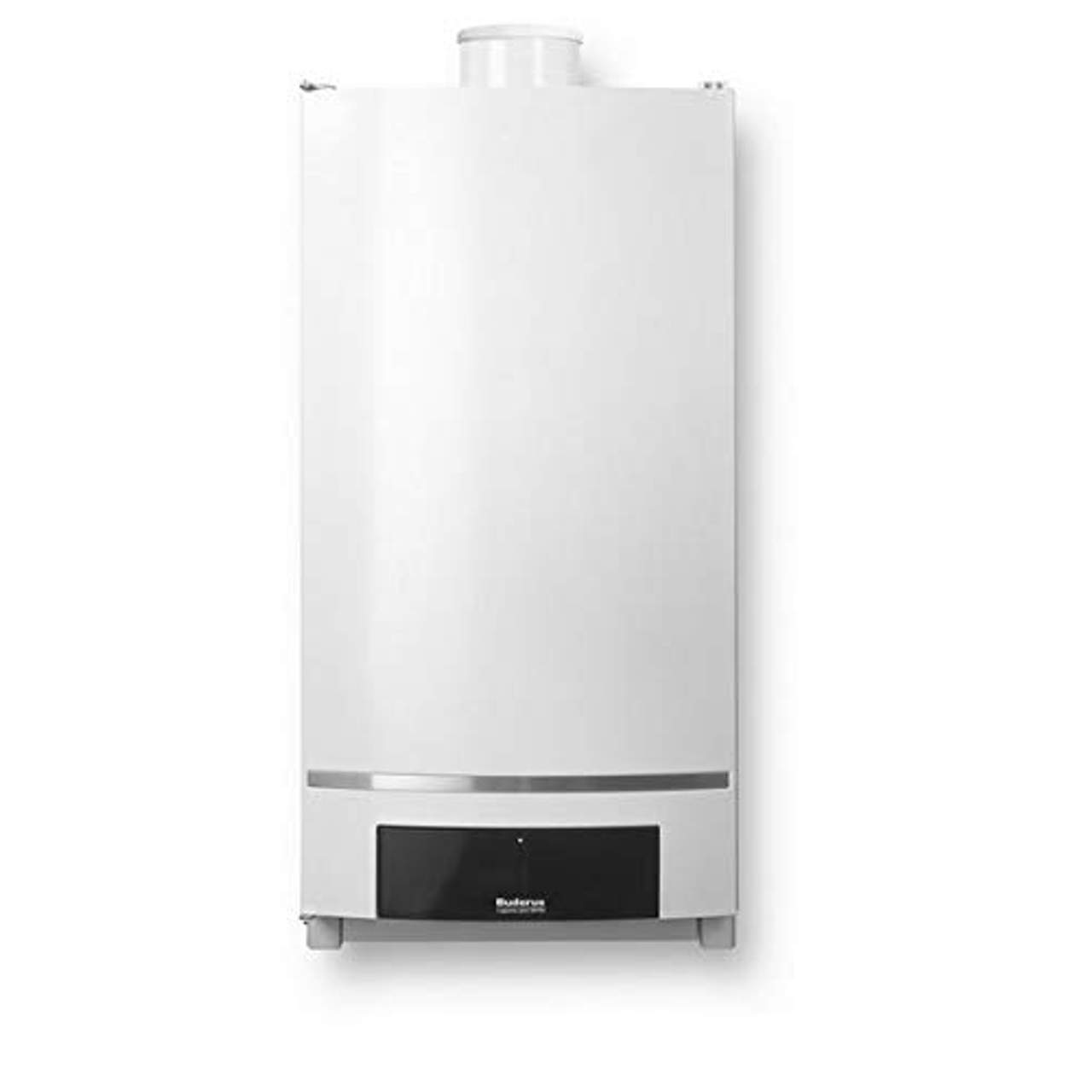

Buderus Logamax plus GB162 70 кВт Настенный конденсационный газовые котел отопления

Описание товара

Buderus Logamax plus GB162 70 кВт Настенный конденсационный газовые котел отопления
Конденсационный котел Logamax plus GB162 70 кВт имеет высокую теплопроизводительность. Достичь этого удалось благодаря применению технологии «ALU plus», с помощью которой создан усовершенствованный алюминиевый оребренный теплообменник. Он прочен, имеет очень долгий срок службы и очень низкие эксплуатационные расходы, что является очевидным преимуществом для специалистов. Еще одна особенность котлов – система «ETA plus», включающая модулируемую керамическую горелку, которая способна работать в пределах 19 – 100% диапазона мощности. Данная система гарантирует очень эффективное использование энергии, нормативный КПД до 110%.
  • Максимальная мощность при минимальной занимаемой площади
  • Меньше затрат на техническое обслуживание и более длительный срок службы теплообменника
  • Компактный теплообменник мощностью до 100 кВт с максимальной теплопередачей благодаря новой внутренней конфигурации трубок
  • Низкий уровень шума
  • Предварительное смешивание в керамической горелке плоского пламени с низкими эмиссиями вредных веществ
  • Простое, недорогое техническое обслуживание и сервис, благодаря компактной и удобной конструкции
  • Многофункциональная насосная группа для облегчения монтажа

Возможности комбинирования котлов Logamax plus GB162
  • Комбинируется с отдельными баками-водонагревателями SU400 W-SU1000 W

Монтаж, ввод в эксплуатацию, техническое обслуживание
  • Монтаж предпочтительно в подвале или на чердаке
  • Низкие затраты на монтаж и техническое обслуживание с использованием многочисленных комплектующих для подключения (преимущественно при открытой прокладке труб) и узлов для отвода дымовых газов
  • Наличие сервисного меню в системе управления Logamatic RC 30 упрощает пуск в эксплуатацию и проведение сервисных работ
  • Простое, недорогое техническое обслуживание и сервис, благодаря компактной и удобной конструкции
  • Многофункциональная насосная группа для облегчения монтажа

Технология ALUplus для теплообменника
  • Максимальная мощность при минимальной занимаемой площади
  • Меньше затрат на техническое обслуживание и более длительный срок службы теплообменника
  • Компактный теплообменник мощностью до 100 кВт с максимальной теплопередачей благодаря новой внутренней конфигурации трубок

Система ETA plus
  • для оптимального использования энергии и минимизации общих эксплуатационных расходов, состоит из:
  • горелки с модулированным регулированием горения в диапазоне мощности 18 (23) — 100 %
  • высокоэффективного теплообменника для круглогодичного конденсационного режима
  • модулированного циркуляционного насоса UPER 28-80 с регулированием производительности — по дополнительному заказу
  • возможна эксплуатация без поддержания минимального объемного потока

Система FLOW plus
  • для максимального использования теплоты конденсации дымовых газов и работы с низким уровнем шума благодаря:
  • простой гидравлической схеме без перепускного клапана, т.к. не требуется поддерживать минимальный объемный поток
  • циркуляционному насосу с регулируемой производительностью. Он обеспечивает максимальное использование теплоты конденсации дымовых газов

Описание оборудования отопительного котла Logamax plus GB162
  • 3 типоразмера по мощности (70, 85 и 100 кВт)
  • Диапазон плавного изменения мощности 18 (22) – 100 %
  • Стандартизированный коэффициент использования до 110 %

Гарантия



 Гарантия предоставляется на четко определенные характеристики товара или отсутствие недостатков согласно соответствующему уровню техники.
Основанием для гарантийного обслуживания является гарантийный талон. Претензии по гарантийным обязательствам
принимаются при наличии правильно и чётко заполненного гарантийного талона с указанием заводского номера изделия, даты продажи и ввода в
эксплуатацию; чёткими печатями фирмы — продавца и фирмы осуществившей ввод в эксплуатацию.
2. Гарантийные сроки.
2.1. Срок гарантии завода изготовителя — 24 месяца с даты ввода оборудования в эксплуатацию, но не более 27 месяцев соответственно с даты поставки
оборудования конечному Потребителю.
• до монтажа, оборудование должно храниться в теплом сухом помещении.
2.2. Гарантийный срок на замененные после истечения гарантийного срока узлы и агрегаты, а также на запасные части составляет 12 месяцев с даты
установки, однако не более 15 месяцев с даты отгрузки запасной части .Дата установки запасной части должна
быть зафиксирована в гарантийном талоне на оборудование. Срок гарантии на комплектующие других производителей, отгружаемых вместе с
оборудованием Buderus, устанавливается производителем этого оборудования.
5. Гарантия не распространяется на:
• случаи, когда быстроизнашивающиеся детали, такие как форсунки горелок, насадки горелок для уменьшения эмиссии, предохранители, уплотнения,
обшивка камеры сгорания или соприкасающиеся с пламенем устройства зажигания и контроля пламени (и другие подобные) выходят из строя
вследствие естественного износа.
• повреждения, возникшие вследствие любого из факторов, как то — ненадлежащего использования, неправильного монтажа или ввода в эксплуатацию,
естественного износа, неправильного или небрежного обращения, использования непригодного вспомогательного оборудования, химических,
электрохимических или электрических воздействий, если они имеют место не по вине поставщика, а также вследствие несоблюдения любого из
указаний, изложенных в руководствах по монтажу, эксплуатации и обслуживанию, равно как и ненадлежащих изменений или ремонтных работ,
произведенных владельцем оборудования либо третьим лицом, а также воздействия компонентов других производителей,
• случаи, когда вследствие какой- либо неисправности, осуществлен демонтаж оборудования без согласования
6.не несет никаких других обязательств, кроме тех, которые указаны в настоящих «Гарантийных обязательствах».
7. При предъявлении претензии к качеству товара потребитель обязан обеспечить доступ к оборудованию для проведения проверки его качества.
Не реже 1 раза в год оборудование должно проходить техническое обслуживание в сервисных центрах. В случае нарушения данного требования
изготовитель в праве отказать в гарантийном ремонте и замене оборудования.

Конвекционный и конденсационный газовый котел: в чём отличие

Каждый хочет приобрести отопительную установку одновременно недорогую, экономичную и эффективную. Полное представление о конкретном изделии дают не только его характеристики, уровень автоматизации, но и принцип функционирования. Конденсационные газовые котлы появились у нас недавно, а потому мало кто знаком с их особенностями. В чем отличие, стоит ли их предпочесть конвекционным аналогам (теплогенераторам традиционного исполнения) – вопросы, напрямую влияющие на выбор оптимальной модели.

Визуально отопительные газовые установки двух групп неотличимы. Их устройство практически идентично: корпус, горелка, теплообменник, камера сгорания и ряд иных конструктивных элементов. Однако реализованное в конденсационных котлах инженерное решение несколько изменило технологию нагрева воды. Это и дает ряд преимуществ таким моделям.

Принцип работы

Конвекционные котлы

Повышение температуры теплоносителя для отопительной системы и поддержание ее на требуемом уровне, приготовление горячей воды для собственных нужд (ГВС) обеспечивается пламенем горелки. Существенный недостаток данного (конвективного) способа в том, что часть тепловой энергии тратится нерационально – уходит в атмосферу, через дымоход. Его коаксиальная версия проблему несколько нивелирует, но не настолько, чтобы говорить о значительной экономии.

У всех конвекционных котлов имеется и еще один недостаток, о котором рядовой пользователь может и не знать. Работа установки на пониженном режиме приводит к «охлаждению» продуктов сгорания. И если их температура упадет ниже 55±50С (зависит от модификации), то газы начинают конденсировать на стенках дымохода, камеры. Агрессивные химические соединения, содержащиеся в капельках жидкости, не лучшим образом влияют на металлы. Как результат – снижение ресурса котла и внеплановый ремонт.

Особенно явно это выражается в случаях, когда монтаж дымохода, да и всего контура отопления (с целью экономии) делается собственноручно – неизбежны отступления от требований СНиП, производителя котельного оборудования, а то и прямые их нарушения.

Конденсационные котлы

В таких установках тепловая энергия для нагрева воды используется по максимуму. Она выделяется не только в результате сгорания топлива; содержится и в паре (он имеет высокую температуру), уходящем вместе с газами через трубу наружу. Реализовано все просто и оригинально: конденсационные котлы оснащаются водяными экономайзерами. По сути, еще один теплообменник.

Его назначение описывается кратко: для обеспечения конденсации паров на своих стенках и перенаправления полученной энергии на конкретные цели. В суммарном выражении при сгорании той же «дозы» топлива ее получается значительно больше. Этим повышается эффективность работы котельного оборудования на системы (ОВ или ГВС), в зависимости от режима.

Практика подтверждает теоретические расчеты: экономия газа на обогрев строения может достигать 35%. Следовательно, расходы по статье «отопление» (ГВС) снижаются.

В чем отличие в практическом плане? Для нормального функционирования отопительной системы с включенным в схему конвекционным котлом нужно обеспечить минимальную разницу температур на его выходе и входе (в линии обратки). Несоблюдение данного условия чревато температурным перекосом в теплообменнике. К чему приводит поступление холодного теплоносителя в горячий металлический корпус прибора, пояснять не нужно. Это одна из причин быстрого выхода оборудования из строя, особенно при самостоятельном проектировании системы и монтаже.

С котлом конденсационным все иначе. Охлажденная вода, поступающая по обратке в экономайзер, подогревается тепловой энергией, выделяющейся при конденсации паров. В основном теплообменнике ее температуру нужно всего лишь поднять до требуемого значения. Выгоду понять несложно: традиционный (конвекционный) газовый котел характеризуется КПД порядка 90%. То есть 10 в прямом смысле «улетает» через дымоход. В конденсационной установке и эти проценты используются для нагрева воды (ОВ или ГВС) в теплообменнике. Потому их КПД достигает 98%.

Устройство конденсационной модели

Рисунок все хорошо поясняет. В котле дополнительно установлен второй (обязательно бесшовный, литой) теплообменник (экономайзер), камера доохлаждения и конденсатосборник (не во всех моделях).

Преимущества конденсационного оборудования

  • Экономичность. На такие отопительные приборы особое внимание стоит обратить собственникам, которые пользуются для обогрева баллонным газом.
  • Пониженные требования к дымоходу. Его можно обустраивать даже из пластиковой трубы – в отходящих газах агрессивный конденсат отсутствует, их температура низкая. Одновременно продлевается срок службы канала: коррозия металла маловероятна.
  • Уменьшение количества токсичных выбросов. Специалисты оценивают снижение на уровне 65–70%.

Минусы

  • Цена. Стоимость конденсационных котлов в среднем в 1,7 раза выше моделей традиционного типа. В первую очередь, за счет экономайзера. Хотя затраты на приобретение в перспективе окупаются снижением расхода газа.
  • Ограничение в использовании. Не для высокотемпературных контуров – нивелируется главное преимущество котла этой категории и теряется смысл его установки. Одно из решений – подключение нескольких систем: отопления, теплого пола. Задача – добиться охлаждения теплоносителя.
  • Необходимость утилизации конденсата. Он ядовит, а потому слив в грунт на участке, в автономную канализацию (септик) исключается; только отдельная система сбора. В моделях средней и высокой ценовой категории имеются встроенные бачки, которые нужно лишь периодически опорожнять.
  • Все конденсационные котлы – энергозависимые. Поэтому в самоточных системах не монтируются.
Вывод: котлы конденсационного типа, несмотря на высокую стоимость, в перспективе дают хорошую экономию на отоплении. Но при условии, что выбором модели, проектированием системы и монтажом занимался профессионал.

Искать конденсационный котел не придется. Отопительные установки этой группы от ведущих производителей представлены в интернет-магазине alfatep.ru. Наши сотрудники не только помогут в выборе оборудования для конкретного строения. Специалисты сервисной службы окажут услуги жителям Подмосковья по проектированию автономной системы, монтажу, настройке и пуске в эксплуатацию. Мы обеспечиваем полное техническое сопровождение изделий и после окончания гарантийного периода. По всем вопросам можно обратиться по контактному телефону 8 (495) 109-00-95 или в разделе сайта «Обратная связь». Доставка товара в максимально сжатые сроки, через представительства «АЛЬФАТЭП» в регионах.

Конденсационный котел

Если вашему котлу больше 16 лет или вы недавно улучшили изоляцию и герметичность своего дома, вам следует подумать о замене старого котла на более эффективный. При высоких ценах на энергию домовладельцы, стремящиеся значительно сократить потребление энергии, могут захотеть рассмотреть возможность установки конденсационного котла с рейтингом эффективности 90 процентов AFUE (Annual Fuel Utilization Efficiency) и выше. В зависимости от возраста заменяемого бойлера он может быть на 15–45 процентов эффективнее, чем ваша текущая модель.AFUE вашего котла сообщает вам, сколько энергии поставляется в виде тепла в ваш дом. Например, рейтинг AFUE в 90 процентов означает, что 90 процентов тепла, вырабатываемого котлом, используется для обогрева вашего дома, а остальные 10 процентов уходят с дымовыми газами, которые удаляются из дома.


Как это работает

Конденсационные котлы могут достичь большей эффективности, потому что они улавливают больше тепла из выхлопных газов, чем обычный котел.Для этого конденсационный котел имеет большую поверхность теплообмена, чтобы он мог передавать как можно больше тепла от горелки котла в полезное тепло, тем самым позволяя меньше тепла уходить в виде выхлопных газов. Когда газообразные продукты сгорания протекают по поверхности теплообменника, они конденсируются, что означает, что они охлаждаются до точки, при которой водяной пар в газах превращается в жидкость.


На что следует обратить внимание перед выбором

При замене бойлера важно обратиться к квалифицированному специалисту в области отопления, который поможет вам решить, какой продукт подходит для ваших нужд.Специалист в области отопления подберет котел подходящего размера и поможет выбрать наиболее экономичный для вас уровень энергоэффективности.

Рекомендуемый размер бойлера будет зависеть от размера вашего дома и многих других факторов, которые влияют на потребности вашего дома в отоплении. Если вы выберете слишком большой котел, он будет тратить энергию. Это потому, что он будет слишком часто включаться и выключаться. Если он будет слишком маленьким, он не сможет обеспечить достаточно тепла в ваш дом. Если вы заменяете существующий котел, для установщика по-прежнему важно выполнить расчет нагрузки для определения размера вашего нового котла, потому что старый котел мог быть неправильного размера или вы могли внести улучшения в свой дом, которые повлияли бы на размер котла. требования.

Кроме того, вы всегда должны выбирать бойлер, сертифицированный Институтом кондиционирования воздуха, отопления и охлаждения (AHRI) и указанный в Справочнике AHRI по характеристикам сертифицированной продукции. Чтобы найти производителей бытовых конденсационных котлов в каталоге, выберите «Котлы» в категории «Товары для дома», затем выберите «Расширенный поиск». На экране поиска найдите поле «Тип конденсации» и выберите «Да» в раскрывающемся меню. Чтобы сузить область поиска, вы можете ввести дополнительную информацию в другие поля, например, минимальный или максимальный процент AFUE или тип топлива.Попросите установщика предоставить вам сертификат производительности продукта AHRI, который можно распечатать из Справочника AHRI по характеристикам продукта. Этот сертификат содержит сертифицированные характеристики котла и может использоваться для получения налоговых льгот, а также скидок и льгот, предлагаемых вашим коммунальным предприятием или другими местными программами повышения энергоэффективности. .


Правильное техническое обслуживание — ключ к поддержанию эффективности

Помните, что после завершения установки все отопительное оборудование, включая конденсационные котлы, требует периодического обслуживания.Обычно теплообменник и конденсатоотводчики необходимо ежегодно чистить квалифицированным специалистом в области отопления.

Что такое конденсационный котел? | Boiler Advice

Конденсационный котел — это эффективный тип котла, который сегодня широко используется в большинстве домов. Котлы могут собирать газ, образующийся при сжигании топлива, такого как газ и масло, и использовать его для нагрева воды, поступающей в систему, что экономит деньги и сокращает выбросы углерода в процессе.

Как работает конденсационный котел?

Конденсационный котел использует конденсационную технологию для более эффективного использования выделяемого тепла.Когда сжигается такое топливо, как газ или мазут, газы выделяются через дымоход. В системе котла без конденсации эти газы будут выбрасываться в атмосферу, и их нагревательный потенциал будет потерян.

Однако в конденсационном котле горячие газы улавливаются и возвращаются обратно в систему через теплообменник в так называемый первичный контур. В зависимости от типа котла первичный контур затем передает тепло либо в отопительный контур (радиаторы), либо в ГВС.В комбинированном котле горячая вода обычно нагревается через вторичный теплообменник, известный как пластина к пластине. В приборе, работающем только на обогрев, горячая вода нагревается и хранится в накопителе внутри помещения.

Конденсационные котлы по сравнению с неконденсирующими котлами

Конденсационные котлы намного более эффективны, чем неконденсирующие котлы, а более новые модели могут достигать КПД более 90%. Котлы без конденсации могут достичь КПД только 70-80%.

В результате конденсационные котлы намного более рентабельны и могут ежегодно экономить домовладельцу сотни фунтов на счетах за отопление.Благодаря сжиганию меньшего количества топлива и сокращению выбросов углерода в доме конденсационный котел также является более экологичным вариантом.

Конденсационный котел — это то же самое, что и комбинированный котел?

Хотя эти два термина иногда используются как синонимы, на самом деле они различны.

Комбинированный котел, или комбинированный котел, устраняет необходимость в резервуарах для хранения, поскольку вся система управляется через сам прибор.

Путаница, скорее всего, связана с растущей популярностью комбинированных котлов примерно в то время, когда конденсационная технология стала обязательной в Великобритании.

В чем преимущества конденсационного котла?

Система улавливания дымовых газов обладает многочисленными преимуществами:

  • Низкий расход топлива
  • Низкие выбросы углерода
  • Более низкие счета за электроэнергию

На что следует обратить внимание

Поток жидкости через конденсатопровод часто бывает медленный (поскольку он не находится под каким-либо давлением / большим объемным расходом), и поэтому в холодные месяцы он подвергается воздействию более низких температур в течение более длительного периода времени, что приводит к замерзанию.В этом случае жидкость будет накапливаться в приборе и, в конечном итоге, вывести его из строя. Однако этого можно легко избежать, если надлежащим образом изолировать конденсатопровод.

Как долго прослужат конденсационные котлы?

Срок службы конденсационного котла зависит от его качества сборки, модели и использования. Однако вы можете продлить срок службы конденсационного котла за счет правильного обслуживания. Техническое обслуживание котла должно производиться один раз в год инженером-теплотехником, имеющим сертификат Gas Safe.Подробнее о ежегодном обслуживании котла.

Всегда проверяйте гарантию на свой котел, чтобы убедиться, что вы выбираете качественный вариант. На котлы Vaillant, такие как наши модели ecoTEC и ecoFIT, стандартная гарантия составляет 2–5 лет, но ее можно продлить до 10 лет с помощью установщика Vaillant Advance.

Все ли новые котлы конденсационные?

С 1 апреля 2005 года все новые газовые котлы, установленные в Великобритании, по закону должны быть конденсационными. С 1 апреля 2007 года действует то же правило для масляных котлов.По оценкам, 40% выбросов в Великобритании приходится на домохозяйства *, поэтому новые правила были введены для борьбы с изменением климата.

* Источник: Комитет по изменению климата

Сколько они стоят?

Разные размеры и типы бойлеров подходят для разных нужд и типов собственности, поэтому лучше проконсультироваться с местным экспертом, чтобы подобрать наиболее подходящий. Имейте в виду, что самые дорогие модели с большой мощностью могут не подойти для отопления и горячего водоснабжения вашего дома, так как они могут быть слишком большого размера и, как следствие, не будут работать должным образом, что приведет к ненужным расходам.

Какого размера мне нужен конденсационный котел?

Размер конденсационного котла измеряется его мощностью в киловаттах (кВт). Чем больше ванных комнат, радиаторов и использования, тем больше должен быть бойлер. Например, в домах с 2-3 спальнями и одной ванной часто бывает конденсационный котел мощностью 23-30 кВт.

Количество спален Количество радиаторов Количество ванных комнат Рекомендуемые размеры
1-2 0-10 1 24-27кВт
3- 4 10+ 2-3 28-34кВт
Более 4 20+ Более 3 35-42кВт

Вредны ли дымы конденсационных котлов?

Короче да, они вредны и их нельзя вдыхать.Важно убедиться, что выхлопные газы из вашего котла попадают в безопасное место. Вот почему дымоходы из котла выходят из дома через стену или крышу, поэтому отработанные газы и конденсат перекачиваются наружу, а не в дом.

Убедитесь, что в вашем доме есть сигнализация для угарного газа. Если обнаружен CO, сигнал тревоги будет звучать как дымовая пожарная сигнализация.

Конденсационные и неконденсаторные котлы | JLC Онлайн

Q : В текущем проекте реконструкции клиентам необходимо заменить свой газовый котел.Есть ли смысл перейти на конденсационный котел?

Роу Осборн Конденсат из конденсационного котла сливается в резервуар, а затем безопасно перекачивается на улицу. Роу Осборн Дымоход конденсационного котла не обязательно должен быть каменным или металлическим; он может быть изготовлен из трубы из АБС, ПВХ или ХПВХ, выдерживающей высокие температуры.

A : Фостер Лайонс, инженер и консультант по строительным наукам, отвечает : Поскольку конденсационные котлы на 10–12% более эффективны, чем эквивалентные модели без конденсации, вы можете подумать, что на этот вопрос будет легко ответить — Просто посчитайте расходы на топливо и оборудование и посчитайте, не так ли? Но все не так просто из-за различий между двумя типами котлов.

В традиционном котле (без конденсации) выхлопные газы очень горячие, обычно около 400 ° F. Эти горячие выхлопные газы немедленно отправляются в дымоход и забирают с собой много тепловой энергии, что ограничивает энергоэффективность традиционных котлов.

Конденсационный котел, с другой стороны, имеет компоненты в системе дымохода, которые передают часть этой тепловой энергии от горячего выхлопа воде, которая нагревается. В процессе передачи этой энергии выхлопные газы охлаждаются достаточно, чтобы вызвать конденсацию водяного пара из этих газов, отсюда и название «конденсационный котел».”

Выхлоп из конденсационного котла обычно составляет около 100 ° F — намного холоднее, чем выхлоп из традиционного котла. Короче говоря, по сравнению с традиционными котлами, конденсационные котлы потребляют больший процент энергии, присущей топливу, и передают эту энергию воде, используемой для тепла.

Однако это повышение эффективности устройства добавляет множество сложностей. Во-первых, управление конденсационными котлами более сложное. Вода, возвращающаяся в котел (после отопления дома), используется для отвода тепловой энергии из горячих газов в теплообменнике.Температура возвратной воды не может быть слишком высокой; в противном случае теплообмен не произойдет должным образом. Для поддержания оптимальной температуры обратной воды требуется больше средств управления, чем на традиционном котле.

Во-вторых, жидкий конденсат, который образуется в теплообменнике выхлопных газов, необходимо куда-то слить, для чего обычно требуется резервуар и какой-либо насос (см. Фото вверху). В-третьих, жидкий конденсат имеет pH в диапазоне от 3 до 5 (не такой кислый, как лимонный сок, но более кислый, чем молоко, и примерно такой же, как томатный сок).Это означает, что теплообменник выхлопных газов — и все остальное, с чем может соприкасаться жидкий конденсат, — должны быть химически стойкими к воздействию кислоты. Лучшими материалами являются нержавеющая сталь или алюминиево-кремниевые сплавы. Кроме того, из-за этой высокой кислотности выхлопные газы не могут выходить через ту же каменную трубу, которая используется для существующего котла без кислотостойкой футеровки.

В-четвертых, выхлоп из конденсационного котла относительно прохладный, поэтому он не особенно плавучий. Он не так легко поднимается в дымоход, как выхлоп при 400 ° F из традиционного котла.Таким образом, выхлоп нужно выталкивать вытяжным вентилятором. Эти добавленные компоненты повышают стоимость конденсационных котлов по сравнению с неконденсирующими котлами той же мощности.

Помимо экономии топлива, дымоход конденсационного котла не обязательно должен быть каменным или металлическим. Он может быть изготовлен из трубы из АБС, ПВХ или ХПВХ, выдерживающей высокие температуры (см. Второе фото). Поскольку можно использовать эти менее дорогие материалы, газы из котла обычно выводятся через боковую стенку или балку по краю, а не через дымоход, что может сделать конденсационный котел хорошим вариантом для нового строительства.В вашем сценарии замены клиентам необходимо взвесить потенциальную долгосрочную экономию топлива с немедленными дополнительными затратами на модернизацию конденсационного котла.

Конденсация против. Котлы без конденсации — Baribault Fuel

По мере того, как погода начинает нагреваться, вы, вероятно, не думаете о своем отопительном оборудовании или о чем-либо, связанном с конденсацией, но лучшее время для планирования замены вашего старого котла — это когда он не пользуется большим спросом, например, во время теплые месяцы года.

Когда дело доходит до установки нового котла, у вас есть несколько вариантов выбора — какой размер мне нужен, какой марки, и какую систему отопления выбрать — конденсационную или неконденсирующую. Если у вас старый котел или печь, вероятно, в них нет конденсации, поскольку нагреватели конденсационного типа довольно новые.

Котел работает за счет получения тепла от топлива во время его горения. Как в конденсаторных, так и в неконденсаторных котлах это тепло передается через теплообменник, который передает тепло воде, которая в конечном итоге будет проходить через радиаторы или плинтусы.Проблема в том, что система сжигания топлива не работает со 100-процентной эффективностью; часть произведенного тепла будет потеряна по пути, в том числе через выхлоп.

Когда дело доходит до выбора между конденсацией и отсутствием конденсации, как сделать правильный выбор? Давайте посмотрим на различия между ними.

Котлы без конденсации

Температура нагрева поддерживается на достаточно высоком уровне для предотвращения конденсации водяного пара в дымовых газах. Если он конденсируется, этот конденсат вызывает коррозию из-за своей кислотности.Но эксплуатация котла или печи для предотвращения образования конденсата также означает, что драгоценное тепло теряется в атмосферу при выделении водяного пара. Это ограничивает КПД диапазоном 70-80%.

Котлы конденсационные

В конденсационном котле выхлоп от процесса сжигания топлива направляется во вторичный теплообменник, который отбирает больше тепла и отводит его обратно в вашу систему отопления (этот процесс пропускается в неконденсирующем котле). Отводя больше тепла от процесса сжигания топлива, ваш конденсационный котел обычно повышает эффективность работы на 10 процентов больше, что означает меньшие счета для вас.

Так почему же не все котлы конденсационные?

Две причины: во-первых, котлы без конденсации дешевле в производстве — в первую очередь потому, что в них не используются модернизированные детали, необходимые для обработки выхлопных газов на втором этапе теплообменника. Вторая причина? Потому что для установки конденсационного котла так, чтобы вы потратили меньше топлива, чем в случае неконденсирующего котла, требуется специалист.

Так что же лучше?

С точки зрения энергетики конденсационные котлы более предпочтительны, даже с более высокой начальной стоимостью.Однако для этих систем есть и другие соображения.

Слив конденсата

Одно из соображений заключается в том, что кислоту в конденсате необходимо нейтрализовать, прежде чем ее можно будет сливать в дренажную систему. Это достигается с помощью комплекта для нейтрализации конденсата, который является ключевым компонентом конденсационных систем.

Рабочая температура

Поскольку рабочая температура конденсационной системы ниже, это влияет на работу излучателей тепла и системы распределения для котлов.Возможно, вам придется заменить радиаторы и трубопроводы, если вы заменяете котел без конденсации на конденсационный котел.

Требования к вентиляции

Вентиляция двух систем разная. Из-за более высоких рабочих температур котла без конденсации требуется металлический отвод типа B с вертикальным окончанием. Конденсационные котлы вентилируются с помощью пластиковых (ПВХ) труб, приводимых в действие вентилятором, которые могут быть выведены через боковую стенку. Воздух для горения для конденсационных горелок забирается непосредственно снаружи, в отличие от систем без конденсации, которые забирают воздух из помещения.

Оба конденсационных котла с годовой эффективностью использования топлива (AFUE) в диапазоне 95% и котлы со средним КПД с AFUE в диапазоне примерно 80% имеют свое место в зависимости от целей дома и домовладельца при покупке нового котла. .

При правильном обслуживании конденсационные и неконденсирующие котлы могут обеспечить долгие годы эффективного и надежного отопления дома. Однако, как правило, котлы без конденсации, как правило, имеют немного более длительный срок службы — 20 лет или более, тогда как продукты с конденсацией обычно имеют срок службы 15 лет или больше.Это, конечно, часто зависит от правильного ухода и ухода.

Если вы покупаете новый котел для своего дома и не знаете, какой выбрать, позвоните нам, и мы поможем вам принять правильное решение.

8 июля 2021 г.

Конденсационный котел VS без конденсации | Paraco

Чуть более 10 лет назад Европа запретила использование котлов без конденсации для использования в существующих домах и при новом строительстве.

В США вы по-прежнему можете покупать более старые котлы без конденсации, которые имеют максимальный КПД около 85 процентов, а многие из них попадают в диапазон средних 70 процентов (диапазоны КПД конденсационных котлов составляют от 90 до 95 процентов).

Вопрос в том, зачем вам это? Чтобы понять преимущества конденсационного котла, вот небольшая предыстория.

Основные сведения о котле и преимущества пропанового конденсационного котла

Котел работает за счет извлечения тепла из сжигаемого топлива. Как в конденсаторных, так и в неконденсаторных котлах это тепло сначала проходит через теплообменник, который передает энергию воде, которая течет через радиаторы и плинтусы. Проблема в том, что никакая система сгорания не эффективна на 100 процентов, и часть тепла, производимого в процессе сжигания топлива, теряется.

В конденсационном котле, однако, выхлоп от процесса сжигания топлива направляется во вторичный теплообменник (процесс, который не происходит в котле без конденсации), который отбирает больше тепла и отводит его обратно в ваш Отопительная система. Отводя больше тепла от процесса сжигания топлива, ваш конденсационный котел использует больше скрытой энергии топлива, что дает вам больше тепловых затрат — в среднем на 10-15 процентов больше (что означает снижение ежемесячных счетов).

Так почему же не все котлы конденсационные? Две причины: во-первых, котлы без конденсации дешевле в производстве — в первую очередь потому, что им не требуются детали, материалы или механизмы для обработки и перенаправления выхлопных газов (которые при более низких температурах являются жидкостью или конденсатом). Более качественные металлы, дополнительный вентилятор, более крупный теплообменник обходятся дороже.

Причина вторая? Потому что для установки конденсационного котла так, чтобы вы потратили меньше топлива, чем в случае неконденсирующего котла, требуется специалист.

К счастью, вы найдете этих экспертов в Paraco.

Наши высококвалифицированные специалисты оценят, сможет ли ваша домашняя система отопления обеспечить вам комфорт при работе при более низких температурах, которые дают преимущество конденсационного котла, работающего на пропане. И, как и в случае со всеми нашими установками, работающими на пропане, мы сделаем это быстро — и сделаем правильно с первого раза.

Готовы заменить старый котел на высокоэффективный конденсаторный котел, работающий на пропане? Свяжитесь с нами для БЕСПЛАТНОЙ ОЦЕНКИ сегодня!

Конденсационные котлы для существующих зданий

Эта статья появилась в зимнем выпуске журнала «Ассоциация подрядчиков механической промышленности» журнала BC за 2014 год.Прочтите статью в формате PDF.

Конденсационные котлы с максимальным КПД в диапазоне 96% становятся популярным выбором для владельцев зданий, которым требуется повышенная энергоэффективность, снижение эксплуатационных расходов и снижение выбросов парниковых газов. Однако многие владельцы не знают о технологии конденсационных котлов и условиях, необходимых для достижения их номинальной эффективности. Несоответствие котла требованиям системы отопления может привести к условиям эксплуатации, которые не достигают потенциала конденсационных котлов.

Высокий КПД конденсационных котлов достигается в первую очередь за счет улавливания скрытой теплоты водяного пара в дымовых газах. Это достигается путем конденсации или изменения фазы водяного пара с газа на жидкость. Когда водяной пар в дымовых газах конденсируется, он выделяет тепло, которое затем улавливается в теплообменнике и передается в возвратную воду котла, протекающую через другую сторону теплообменника. Чтобы этот процесс происходил, температура возвратной воды должна быть ниже точки росы водяного пара.Точка росы для продуктов сгорания природного газа обычно составляет около

.

55 ° C (130 ° F) в стехиометрических условиях. Для полной конденсации и достижения максимальной номинальной эффективности котла температура обратной воды должна составлять примерно 20 ° C (68 ° F), что является чрезвычайно низким и недостижимым для большинства применений. Между температурами возвратной воды от 20 до 55 ° C может происходить частичная конденсация, но котел не достигает максимальной номинальной эффективности.

Для достижения максимальной эффективности конденсационных котлов вся система отопления, включая распределение и конечное использование, должна работать как единое целое.Когда вы рекомендуете конденсационные котлы для существующих объектов, системы конечного использования уже существуют, и обычно нецелесообразно модифицировать их для получения более низких температур подаваемой и обратной воды. По-прежнему можно улучшить использование энергии котлом, но производительность будет ограничена в зависимости от температуры обратной воды.

Чтобы оценить, подходит ли существующая система отопления здания для конденсационных котлов, классифицируйте системы конечного использования, обслуживаемые котельной, в соответствии с высокой / средней / низкой температурой возвратной воды.Бытовое горячее водоснабжение представляет собой высокотемпературную нагрузку, поскольку требует высокой выходной температуры. Обычно это приводит к тому, что температура обратной воды котла выше, чем требуется для конденсации. Другими примерами являются змеевики с горячей водой в приточно-вытяжных установках, блочные обогреватели и радиационные системы по периметру. Среднетемпературные нагрузки требуют подачи воды в котел в диапазоне от 40 ° C до 65 ° C (100–150 ° F). Примером может служить лучистое отопление с малой массой. Низкотемпературные нагрузки, такие как лучистое отопление плит, требуют температуры подаваемой воды в диапазоне от 27 ° C до 50 ° C (80–120 ° F).

Низкотемпературные нагрузки лучше всего подходят для систем конденсационных котлов, поскольку их температура обратной воды низкая и дает наибольшие возможности для получения высокого КПД котла. Здание, которое в основном имеет высокие температурные нагрузки, не является идеальным кандидатом для конденсационных котлов, если эксплуатационная практика не включает такие стратегии, как графики сброса горячей воды, которые по возможности приводят к низкотемпературной возвратной воде. В этих случаях наибольшая выгода от конденсационных котлов будет получена в межсезонье, когда могут быть реализованы более низкие температуры подаваемой воды и, следовательно, более низкие температуры возвратной воды.

Вот стратегии, которые можно использовать на существующих объектах для снижения требований к температуре подаваемой и обратной воды и, следовательно, повышения эффективности конденсации:

  1. Разъединение ГВС. Рассмотрите возможность нагрева ГВС и других высокотемпературных нагрузок, не связанных с погодными условиями, с помощью отдельного котла, а не от основной котельной. Это позволит снизить температуру воды на подаче котла в соответствии с требованиями фактической нагрузки в межсезонье и непиковые периоды.Это также позволяет отключать котельную в летние месяцы, когда отопление помещения не требуется.
  2. Контроль спроса по температуре подаваемой воды (SWT) . Регулируйте температуру воды на подаче котла в соответствии с потребностями систем здания. Если все клапаны отопления частично закрыты, это означает, что температуру подаваемой воды можно снизить без ущерба для комфорта в помещении.
  3. Переменный расход . Если котел может принимать переменный расход, другой метод регулирования расхода — это регулировка расхода в соответствии с требованиями нагрузки.Привод с регулируемой скоростью снизит расход в непиковые периоды, что приведет к более низкой температуре возвратной воды и увеличению конденсации.
  4. Типы каскадных нагрузок. Сначала обеспечьте нагрузку с наибольшей температурой, с нагрузкой с наименьшей требуемой температурой воды рядом с обратным концом контура. Например, предварительный нагрев подпиточной воды ГВС с помощью теплообменника, расположенного рядом с обратной магистралью котла, может быть эффективной стратегией для снижения температуры обратной воды перед ее поступлением в котел.
  5. Работа горелки . Если в горелку будет подано слишком много избыточного воздуха, точка росы дымовых газов снизится, что еще больше затруднит достижение условий конденсации. Настройка горелок на меньшее количество избыточного воздуха при сохранении уровня безопасности повысит эффективность котла.
  6. Обучение операторов. Убедитесь, что операторы знают требования к оптимальной работе конденсационного котла, чтобы они могли управлять системой с максимальной эффективностью.

Конденсационные котлы являются важным продуктом для рынка, но они не обязательно лучший выбор для всех существующих объектов.Учет соображений общей системы отопления может помочь сделать их установку успешной, но для этого потребуется немного больше работы и некоторого обучения.

Брайан О’Доннелл, P.Eng, является директором и основателем Prism Engineering. Фирма из Ванкувера предоставляет услуги в области машиностроения для улучшения характеристик здания, что приводит к экономии энергии и затрат.

Консультации — Инженер по подбору | Оптимизация систем горячего водоснабжения с конденсационными котлами

Цели обучения

  1. Разница между конденсационными и неконденсирующими котлами
  2. Понять финансовые последствия начальных капиталовложений в котел для различных конфигураций котла
  3. Ознакомьтесь с главными советами по проектированию системы горячего водоснабжения с конденсационными котлами.

В системах водяного водяного отопления горячая вода циркулирует по всему зданию для обогрева воздуха и бывает разных форм, размеров и конфигураций. Выбор котла

и традиционные системы горячего водоснабжения были разработаны для поддержания высоких температур горячей воды, но изменения в технологии котлов позволяют добиться повышения эффективности за счет использования более низких температур воды и конденсационных котлов.

Традиционные конструкции котельных систем предусматривают некоторый способ нагрева воды от окружающих условий до температуры, подходящей для кондиционирования воздуха в здании.В этих старых традиционных системах стандартная конструкция должна была поддерживать температуру подачи горячей воды выше 180-200 F с возвратом горячей воды всегда выше 140 F, чтобы предотвратить конденсацию в теплообменниках. Точно так же обычные котлы без конденсации были спроектированы таким образом, что переменный поток через теплообменник был недопустимым. Следовательно, конфигурации первичного-вторичного насоса использовались для поддержания желаемого потока через теплообменник котла при изменении потока во вторичном контуре в зависимости от потребностей здания.

Сегодня полностью изменилась конструкция котельной системы. Температура горячей воды снижается, и конденсационные котлы — отличный выбор для систем, в которых используется более низкая температура горячей воды по мере увеличения эффективности. Системы конденсационных котлов подходят для систем, которые включают в себя системы лучистого отопления для пола, тепловые насосы с водяным источником и стандартные системы горячего водоснабжения, специально разработанные для более низких температур подачи горячей воды.

Сгорание, используемое для повышения эффективности

В большинстве котлов в качестве основного топлива для нагрева воды используется природный газ, хотя доступны и другие варианты.При использовании природного газа происходит процесс сгорания, который представляет собой химическую реакцию, когда природный газ и воздух для горения объединяются, выделяя тепло, которое используется для повышения температуры воды:

CH 4 + 2 O 2 → CO 2 + 2 H 2 O

В этом процессе образуются побочные продукты воды и углекислого газа, а также NO, NO 2 и NO 3 (оксиды азота, NO x ), поскольку азот в воздухе объединяется с избытком воздух.Этот процесс является общим для всех котлов, и побочный продукт — вода — ключевой компонент эффективности котла, который обрабатывается по-разному в зависимости от типа котла.

В котле без конденсации вода остается в парообразном состоянии (пар) и удаляется из котла с дымовыми газами, выходящими из здания. В конденсационном котле пар может конденсироваться и превращаться в жидкость, когда вода охлаждается ниже точки росы, рекуперируя скрытую теплоту парообразования, вытесняя примерно 1000 БТЕ / фунт воды.Эта тонкая форма рекуперации энергии позволяет преобразовывать скрытое тепло в повышение эффективности вместо потери энергии из здания. Точка росы водяного пара в дымовых газах зависит от процентного содержания водорода в природном газе и избыточного воздуха в дымовых газах, но начинает конденсироваться, когда температура возвратной горячей воды составляет от 130 до 140 F, как указано в ASHRAE . Справочник по системам и оборудованию HVAC . Хотя в этой статье в первую очередь обсуждается природный газ, важно отметить, что некоторые нормы могут требовать использования двух видов топлива для котлов.В настоящее время только один производитель котлов предлагает конденсационный котел, который может работать на двух видах топлива, что может ограничить использование конденсационных котлов в некоторых приложениях.

Теплообменники

Теплообменники для котлов без конденсации обычно изготавливаются из меди, чугуна или стали и не предназначены для обработки коррозионного конденсата, образующегося при смешивании водяного пара с CO 2 , создающим углекислоту. Со временем кислота в конденсате разрушит металл теплообменника.Из-за этого конденсационным котлам требуются более прочные теплообменники, чтобы выдерживать кислый конденсат и тепловой удар из-за пониженной температуры обратной горячей воды. Теплообменники изготавливаются из нескольких различных металлов и имеют разные конфигурации, в зависимости от степени конденсации, допускаемой внутри котла.

В котле с полной конденсацией используется один теплообменник, изготовленный из нержавеющей стали или литого алюминия. Алюминиевые теплообменники обычно дешевле и используют более толстые металлы, но они более чувствительны к водным условиям, таким как pH, щелочность и химические вещества, тогда как теплообменники из нержавеющей стали очень устойчивы к коррозии и гораздо более устойчивы к различным водным условиям.Оба материала специально разработаны, чтобы выдерживать воздействие конденсата и рассчитаны на долгие годы эксплуатации. Обратите внимание, что pH воды в системе с замкнутым контуром останется таким же, как и в котле без конденсации. Оптимальный pH конденсата составляет от 3 до 4 в конденсационных котлах.

Вторичная альтернатива, котел с частичной конденсацией, использует поверхности первичного и вторичного теплообменников, где первичный теплообменник никогда не будет видеть температуры конденсации и всегда работает в диапазоне температур без конденсации.Двойные теплообменники позволяют изготавливать первичный теплообменник из стандартной конструкции, обычно из меди, тогда как вторичный теплообменник изготавливается из более прочного материала, такого как алюминий или нержавеющая сталь. Когда дымовые газы выходят из первичного теплообменника, они направляются во вторичный теплообменник, где может происходить конденсация дымовых газов. Для этого типа конфигурации теплообменника котла обычно требуется внутренний насос и / или смесительные клапаны для защиты первичного теплообменника для работы в безопасном температурном диапазоне, как показано на рисунке 1.

Другой альтернативой является система с конденсационными и неконденсирующими котлами, работающими вместе как гибридная система. В этих системах проектировщик должен учитывать, какой котел работает для защиты теплообменников, как описано выше. Как правило, конденсационные котлы запускаются как первые котлы, которые будут работать в контуре, чтобы попытаться максимизировать эффективность.

Тем не менее, бывают периоды года, когда использование конденсационных котлов может обеспечить минимальный прирост эффективности по сравнению с использованием котлов без конденсации, в зависимости от конструкции системы и температуры воды, используемой в проекте.За счет работы конденсационных и неконденсирующих котлов в последовательности опережения-запаздывания на основе температуры наружного воздуха и температуры горячей воды, гибридная система обеспечивает комбинированное преимущество работы с максимальной эффективностью системы с использованием конденсационных котлов при значительном сокращении начальных вложений в полностью конденсационные котлы. котельная.

Дымоходы котельные

Выхлопные газы конденсационного котла всегда будут иметь более низкую температуру, чем у неконденсирующего котла, потому что водяной пар в топочных газах конденсируется, при условии, что конденсационный котел работает в конденсационной установке.Температура дымовых газов для конденсационных котлов обычно составляет около 100 F, в отличие от 250 — 300 F для котлов без конденсации.

Хотя требования каждого производителя должны соблюдаться, дымоходы, подходящие для пониженных температур, такие как поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ХПВХ) и полипропилен, могут использоваться с конденсационными котлами. В тех случаях, когда пластмассы не используются, допускается использование дымоходов из коррозионно-стойких материалов, таких как нержавеющая сталь или алюминий, но ни при каких обстоятельствах нельзя использовать другие металлические дымоходы из-за коррозионной активности дымовых газов.Опять же, если конденсационный котел не находится в режиме конденсации, дымовые газы будут аналогичны дымовым газам неконденсирующего котла и должны иметь дымовую трубу, рассчитанную на такие высокие рабочие температуры.

Такие материалы, как ПВХ и ХПВХ, выделяют токсичные пары при перегреве, поэтому предпочтительными материалами являются полипропилен или коррозионно-стойкие металлические вентиляционные отверстия. В дополнение к материалам дымовой трубы производители предъявляют особые требования к допустимой эквивалентной длине вентиляции. В любом случае, все вентиляционные отверстия должны быть направлены назад к котлу, чтобы должным образом слить весь конденсат в системе.На рисунке 2 показан пример трех герметичных конденсационных котлов сгорания с воздухозаборником из соседнего колодца и дымовыми трубами, выведенными на крышу.

Уловители конденсата и нейтрализация кислоты

Две новые проблемы, которые необходимо решить с конденсационными котлами, — это управление конденсатом и нейтрализация. Для отделения конденсата и пара производитель котла предоставляет конденсатоотводчик для отделения выхлопных дымовых газов от сброса обратно в здание (рис. 2).Когда вода конденсируется и смешивается с CO 2 , pH падает примерно до 3–4, поэтому требуется надлежащая утилизация конденсата.

Конденсат также должен подаваться через ловушку для нейтрализации кислоты из мрамора, известняка или щелочной крошки, которая нейтрализует конденсат до более приемлемых пределов. Кроме того, важно согласовать дренажный трубопровод для отвода конденсата с инженером-сантехником на проекте, поскольку дренажный трубопровод должен быть из ПВХ или чугуна для защиты канализационной системы здания, а не из медных или стальных труб, которые быстро подвергаются коррозии. со временем.Котлы без конденсации не имеют конденсата и не требуют дренажа.

КПД системы горячего водоснабжения

При проектировании системы горячего водоснабжения важно убедиться, что система предназначена для конденсации. Если система не предназначена для конденсационных применений, а температура обратной линии горячей воды никогда не опускается ниже 140 F, был приобретен более дорогой котел, не получивший преимуществ конденсационного котла, поскольку водяной пар в дымовых газах не будет конденсироваться.Это ограничит максимальный тепловой КПД стандартным котлом без конденсации на уровне 88%. И наоборот, если температура обратной линии горячей воды упадет ниже 140 F и котел является неконденсирующимся, теплообменник не сможет противостоять воздействию кислого водяного пара и выйдет из строя раньше, чем истечет срок его полезного использования.

У конденсационных котлов эффективность котла зависит от нагрузки котла и температуры обратной воды. Путем проектирования более низких температур подачи горячей воды и возвратной воды, чем в традиционных конструкциях, можно повысить эффективность котла, поскольку больше водяного пара конденсируется из-за более низких температур возвратной горячей воды и рекуперируется больше энергии, которая в противном случае была бы выведена из дымохода, обеспечивает повышение КПД примерно на 10–12% по сравнению с котлами без конденсации.

Не менее важным, чем температура обратной воды в котел, является количество работающих котлов. В отличие от котлов без конденсации, КПД конденсационных котлов также увеличивается при уменьшении нагрузки котла. Большинство конденсационных котлов снабжены высокомодулируемой газовой горелкой, способной регулировать до соотношения 20: 1, что намного эффективнее, чем ступенчатое или ступенчатое регулирование с неконденсирующими котлами. Горелки котла должны управляться системой управления котлом, чтобы регулировать мощность горелки непосредственно в соответствии с требованиями нагрузки в здании и максимизировать эффективность системы за счет эксплуатации соответствующего количества котлов.

Способность горелки работать при низких нагрузках позволяет дымовым газам больше времени оставаться в контакте с теплообменником и, в свою очередь, обеспечивает большую передачу энергии и более точное согласование нагрузки. По этой причине для конденсационных котлов типично работать с несколькими котлами при низких нагрузках для повышения эффективности. Точно так же конденсационные котлы могут регулировать выходную температуру ниже по мере уменьшения потребности в тепле, тогда как у неконденсируемых котлов всегда будут ограниченные температурные ограничения, чтобы избежать конденсации.Все это означает способность котла оставаться включенным при низких нагрузках и избегать цикличности и всех связанных с этим потерь, связанных с последующей продувкой, предварительной продувкой и нагревом теплообменника до температуры, чтобы максимизировать эффективность системы.

Начальная стоимость системы горячего водоснабжения

Нет сомнений в том, что конденсационные котлы более дорогие, чем традиционные котлы без конденсации, но увеличение первоначальных затрат зависит от конструкции, конфигурации и производителей теплообменника.Чтобы проиллюстрировать разницу в стоимости между котлами без конденсации, котлами с частичной конденсацией и котлами с полной конденсацией, было проведено сравнение затрат на котлы от трех производителей модульных котлов на основе цен подрядчика для Милуоки. Предоставляется сводка характеристик котла, которая показывает сводные данные о стоимости для каждого котла при пяти одинаковых входных размерах котла. На основе этого анализа было определено, что стоимость котла с полной конденсацией и котла с частичной конденсацией является относительно равной, в то время как котел с полной конденсацией примерно на 25-30% дороже при сравнении котлов одинаковой мощности.

Первоначальное увеличение стоимости системы конденсационного водогрейного котла не обязательно ограничивается котлом, так как выбор оборудования зависит от использования более низких температур подачи горячей воды и обратной линии. Наиболее частым изменением является физический размер и соответствующая стоимость змеевиков горячей воды в системе. Змеевики с горячей водой потребуют более глубоких змеевиков с большей площадью поверхности теплопередачи, чтобы приспособиться к более низкой температуре подачи горячей воды, что увеличивает начальную стоимость оборудования и потенциально эксплуатационные расходы, если проектировщик не будет осторожен.Более высокие эксплуатационные расходы возникают, когда традиционные нагревательные змеевики выбираются с более низкими температурами подачи горячей воды, что приводит к более высоким перепадам давления воздуха и воды.

Водяные змеевики в приточно-вытяжных установках, как правило, не представляют проблемы, поскольку более глубокие змеевики в приточно-вытяжных установках можно легко приспособить с различными вариантами выбора змеевиков, но некоторые производители коробок с переменным объемом воздуха (VAV) не могут предоставить низкотемпературные нагревательные змеевики, установленные на заводе. Ящики VAV, чтобы в достаточной мере решить эту проблему.Чтобы решить эту проблему, инженер должен выбрать незакрепленные змеевики, чтобы обеспечить желаемую мощность, с низким перепадом давления и достаточной температурой приточного воздуха, вместо использования стандартных заводских змеевиков VAV-бокса. Это позволяет гибко получать змеевики любого размера и с достаточно низким перепадом давления воздуха, чтобы не использовать чрезмерную энергию вентилятора.

Использование незакрепленных змеевиков приведет к увеличению затрат на рабочую силу и, возможно, затрат на воздуховоды из-за необходимости перехода от выпускного отверстия VAV-бокса к размеру незакрепленного змеевика и обратно к размеру воздуховода, требуемому системой.Однако, если целью является эффективность системы, инженер должен обратить внимание на падение давления при окончательном выборе оборудования.

Советы по проектированию системы

Полные конденсационные котельные системы проще спроектировать, чем частичные и обычные неконденсационные котельные системы. Некоторые системы конденсационных котлов могут быть настроены в конфигурации с регулируемым первичным потоком (VPF) с регулирующим клапаном минимального расхода для поддержания минимального расхода котла, чтобы обеспечить конфигурацию трубопроводов и насосов, которая минимизирует количество насосов и максимизирует ΔT системы.В системе VPF поток изменяется по всей системе, в том числе через котлы, что является отходом от прежнего мышления, согласно которому котлы всегда требуют постоянного потока. Эти системы устраняют необходимость во вторичных распределительных насосах и используют несколько насосов параллельно для обслуживания всей системы горячего водоснабжения. Полные конденсационные котлы также не подвержены термическому удару, поэтому нет необходимости в смесительных клапанах, первичной-вторичной перекачке или высоких температурах возвратной воды.

В системах

VPF всегда будет меньше насосов по сравнению с первично-вторичной системой, что позволит сэкономить на первоначальных затратах за счет меньшего количества трубопроводов и клапанов, меньшего количества электрических соединений, меньшего количества работ по управлению и устранения виброизоляции на дополнительных насосах.Точно так же один комплект насосов позволит сэкономить на занимаемой площади в помещении.

Единственный вопрос, который необходимо решить, — это более сложные этапы управления и постоянное обеспечение минимального потока в системе, но это все равно позволит сохранить общую чистую экономию первоначальных затрат. Что касается эксплуатационных расходов, системы VPF всегда будут иметь более низкие эксплуатационные расходы, поскольку в системе меньше падения давления из-за меньшего количества насосов и принадлежностей на насосах, а также потому, что насосы будут более эффективными.Насосы VPF позволяют проектировщику выбирать более крупные и более эффективные насосы в лошадиных силах вместо меньших циркуляционных насосов постоянного объема с низким КПД, которые обычно находятся на первичной стороне первично-вторичной системы. Кроме того, использование переменной скорости во всей системе позволит изменять скорость потока всей системы, что обеспечит экономию эксплуатационных расходов, поскольку энергия будет изменяться приблизительно в зависимости от мощности в кубе скорости потока.

Единственным исключением из использования насосных систем VPF является то, что в системах котлов с частичной конденсацией, в которых используется вторичный теплообменник для конденсации дымовых газов, требуется постоянный поток через теплообменник.Для этого используется первичная-вторичная система с двумя наборами насосов, каждый из которых выполняет свою функцию для системы горячего водоснабжения. Первичные насосы служат в качестве производственных насосов и обслуживают только котлы в системе.

Эти насосы обычно представляют собой насосы с постоянным потоком с высоким расходом и низким напором, подключенные к котлу для обеспечения горячей водой вторичных насосов. Вторичные насосы обслуживают только змеевики горячей воды в системе, которые оснащены двухходовыми регулирующими клапанами и представляют собой высокопроизводительные насосы с регулируемой скоростью и высоким напором, которые изменяют поток в системе в ответ на нагрузку.Первичный и вторичный контуры соединены через общую трубу или разъединитель, который является общей частью контура трубопровода в каждом контуре и гидравлически разделяет два контура, поэтому поток в одном контуре не влияет на поток в другом контуре.

Однако недостатком этой конфигурации является то, что будет происходить смешивание, либо при смешивании избыточной первичной горячей воды с вторичной возвратной водой и увеличении возврата горячей воды в бойлеры (что снижает эффективность), либо при смешивании избыточной вторичной воды с горячей первичной подаваемой водой. и сокращение подачи горячей воды в здания.В любом случае системы котлов с частичной конденсацией по-прежнему более эффективны, чем системы с котлами без конденсации, и не должны служить основанием для игнорирования преимуществ конденсации дымовых газов.

Системы отопления и горячего водоснабжения являются простыми системами, если они спроектированы с учетом ограничений используемого оборудования. Конденсационные котлы могут обеспечить повышение эффективности по сравнению с неконденсирующим котлом, но если не уделить должного внимания типу используемого котла, высока вероятность преждевременного выхода из строя оборудования и увеличения эксплуатационных расходов.Понимание различий между котлами с полной конденсацией, котлами с частичной конденсацией и без конденсации, а также гибридными системами будет полезно для максимизации общей эффективности системы наряду с конкретными требованиями, которые каждый производитель должен учитывать при проектировании.


Дэвид Грассл — инженер-механик в Ring & DuChateau, консалтинговой инжиниринговой фирме из Милуоки, и доцент кафедры гражданского и архитектурного проектирования и управления строительством Инженерной школы Милуоки.

Добавить комментарий

Ваш адрес email не будет опубликован.
