Крыша частного дома — виды, формы, конструкции

РЕКЛАМА

    • Какую крышу выбрать для дома.
    • Как и почему крыша распирает стены и разрушает дом.
    • Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

РЕКЛАМА

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

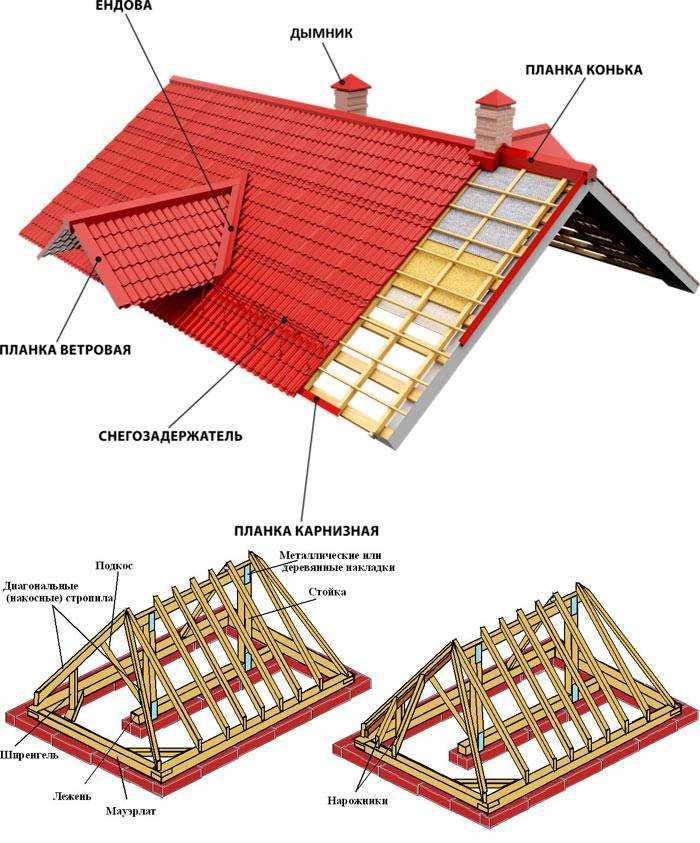

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

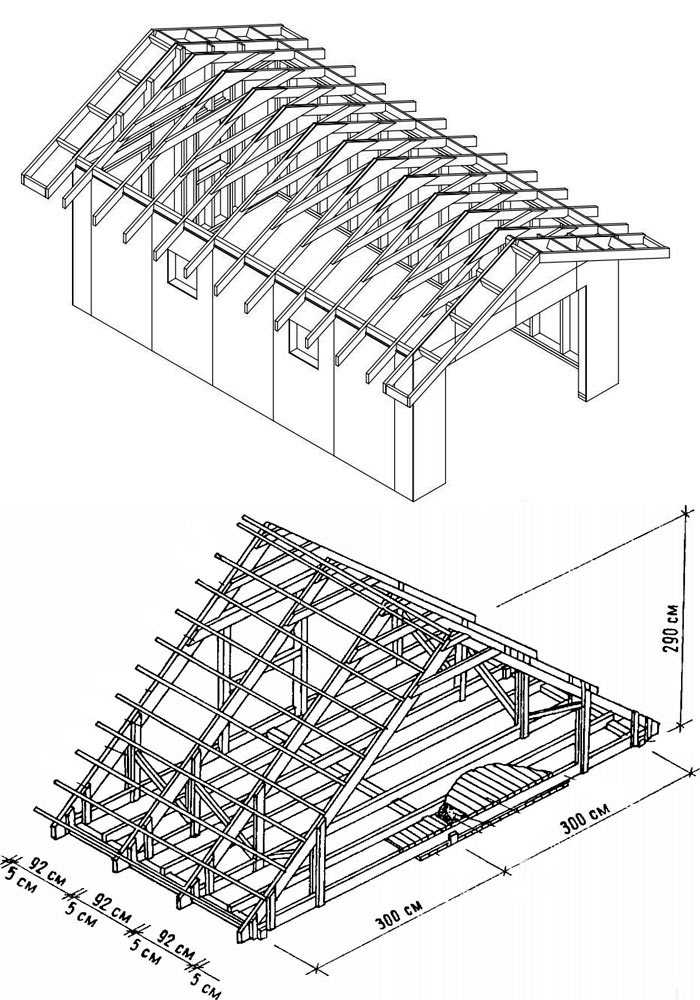

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами.

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

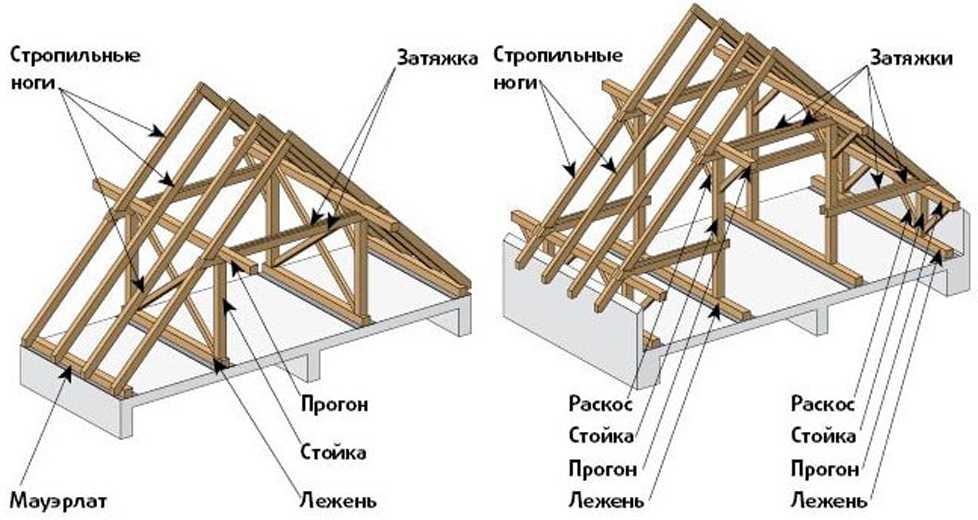

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

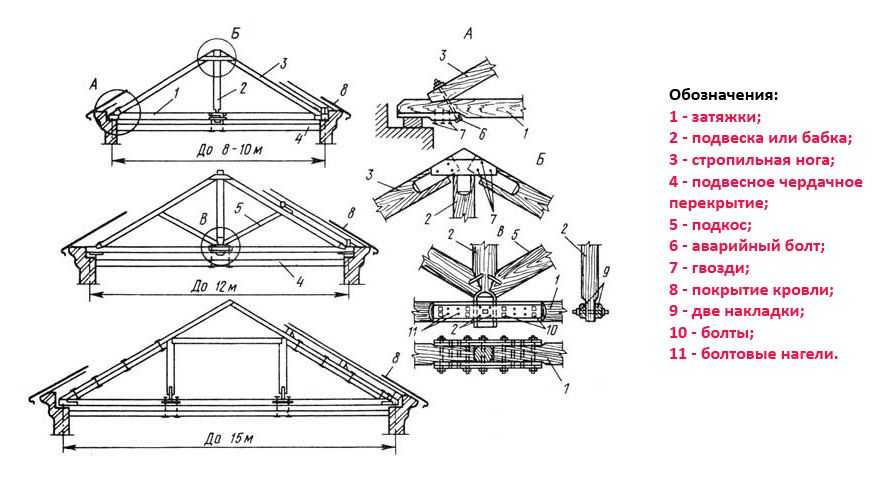

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

достоинства:

  • Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
  • Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

и недостатки:

    • Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
    • Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
    • Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимозависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
    • В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

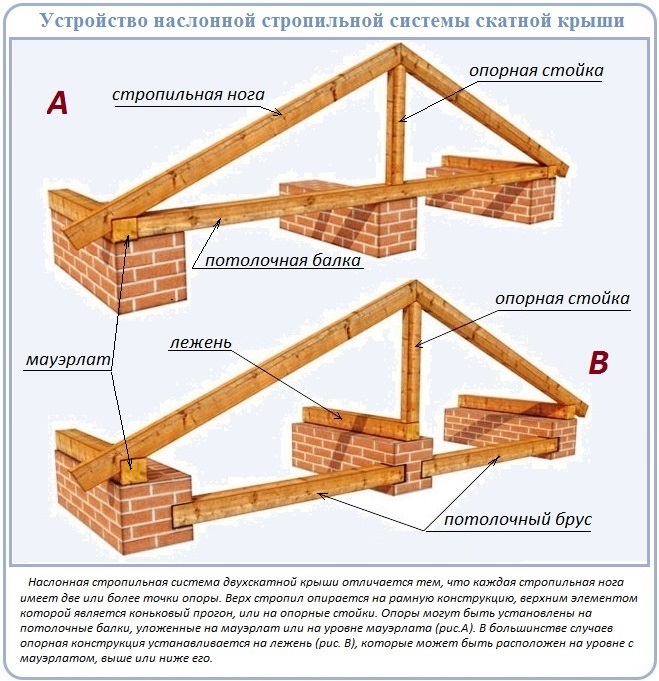

Стропильная система с наслонными стропилами



В  стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон

, который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены.

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия)  высотой 1-1,5 м. Стропильная система с наслонными стропилами имеет

достоинства:

    • Универсальность — пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
    • Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
    • Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.

и недостатки:

    • Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

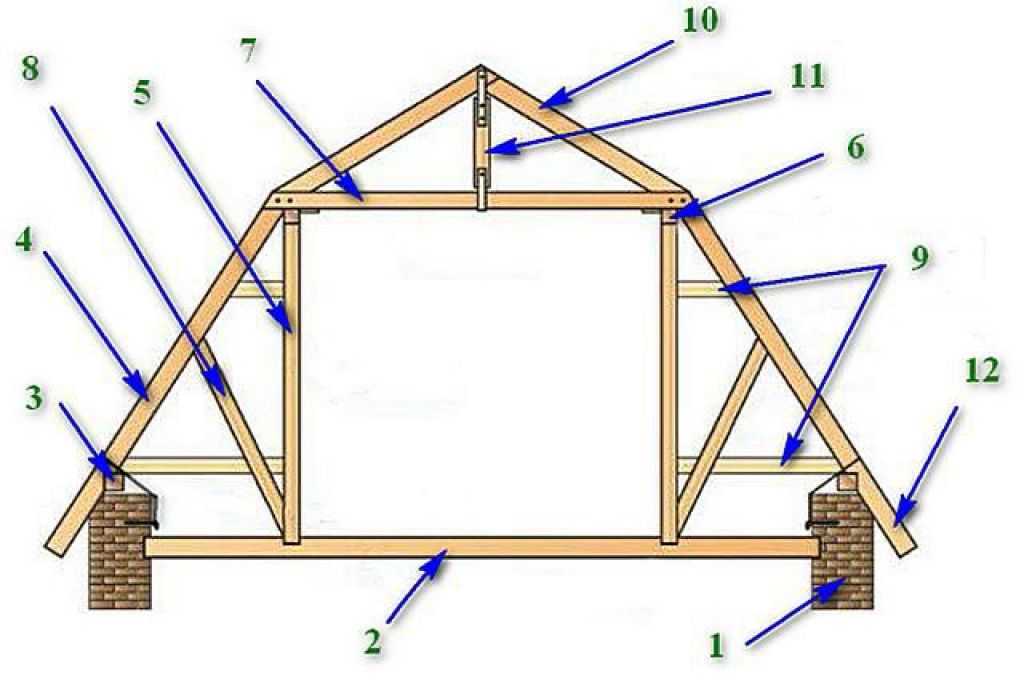

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

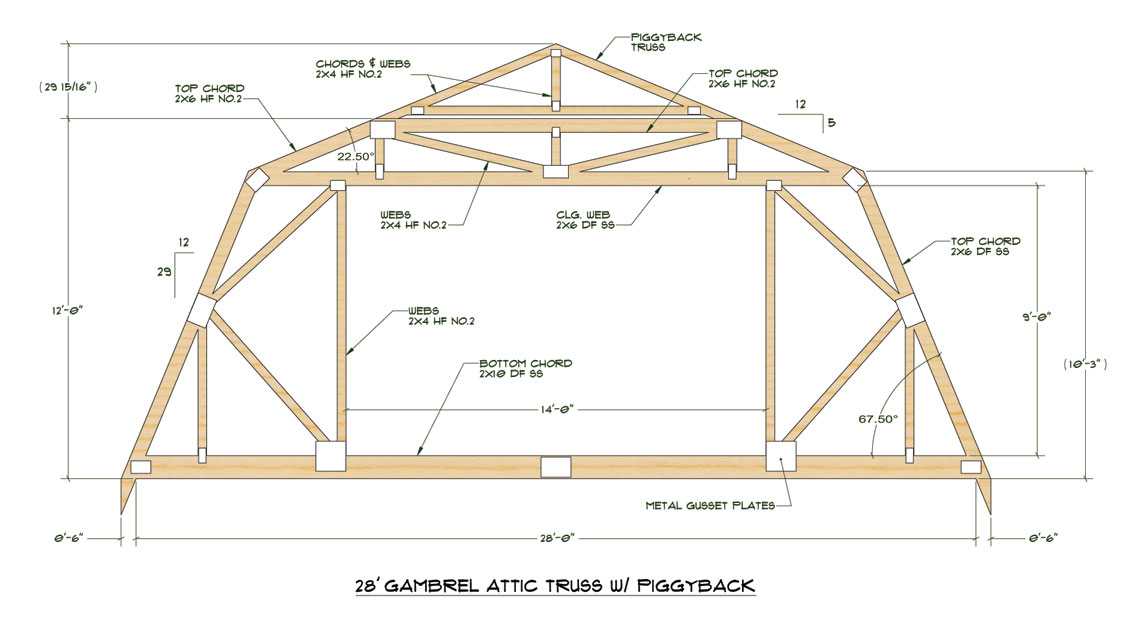

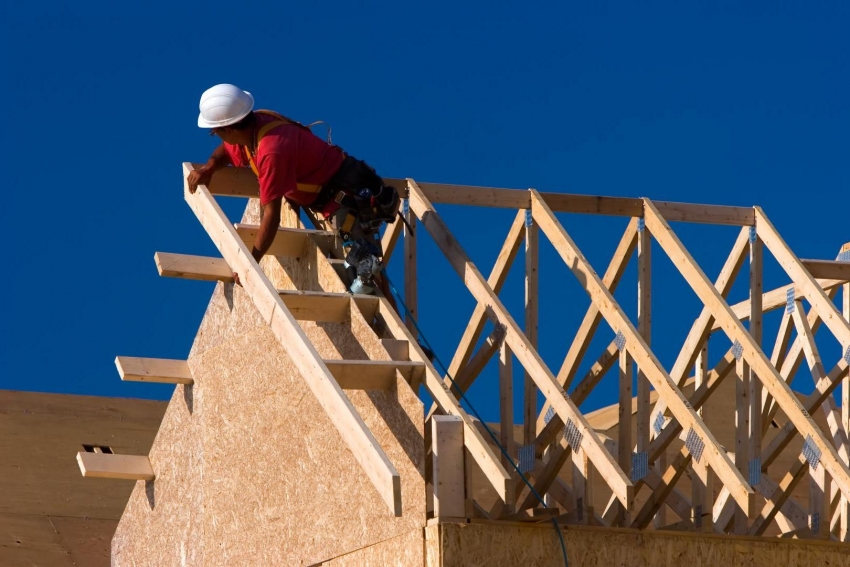

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6 м., а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок, угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

    • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
    • Крыша должна быть легкой, чтобы своим весом меньше нагружать стены и фундамент дома.
    • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
    • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей,

называют стропильной рамой или фермой.

Товары для строительства и ремонта

⇆

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши.

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной.  Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

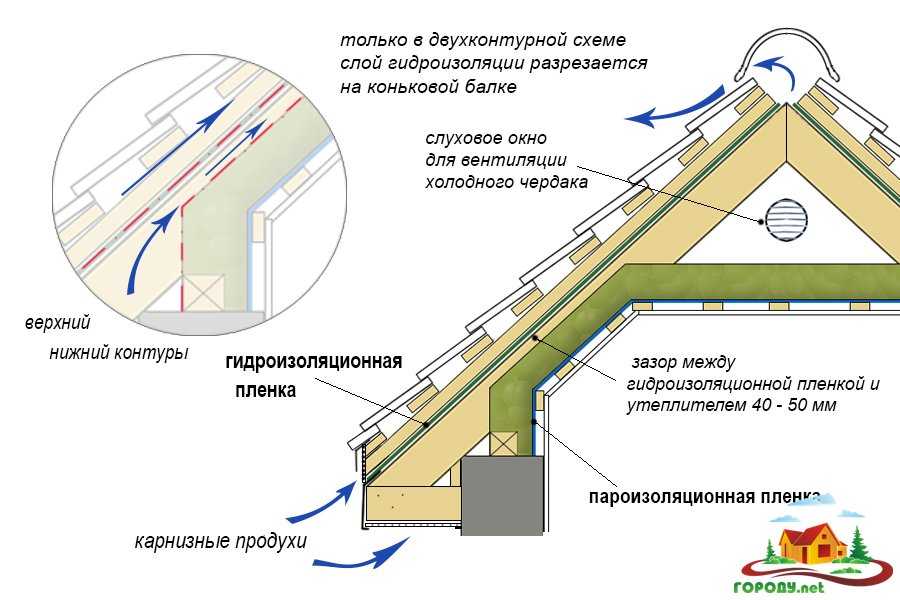

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы, например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Чтобы крыша не разрушила дом необходимо:

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Строительство крыши частного дома: технология и особенности

Строительство крыши частного дома предусматривает тщательный подбор материала и строгое соблюдение технологии монтажа. Поэтому для проведения работ необходимо наличие соответствующих знаний и опыта. Ниже рассмотрим виды крыш, применяемые материалы, а также последовательность действий при строительстве.

Виды крыш для частного дома

В зависимости от конструктивных особенностей, крыши делят на плоские и скатные. Первые более популярны на многоэтажных зданиях. Несмотря на это их используют и при строительстве частных домов. По своей конструкции плоская крыша играет роль плиты перекрытия. Она имеет минимальный уклон, необходимый для стока дождя и воды, образовавшейся в результате таяния снега.

Плоские конструкции набирают все большую популярность на современных зданиях. Это обусловлено возможностью свободно перемещаться по поверхности. Поэтому на таких крышах часто обустраивают зоны отдыха.

Скатные конструкции — это наиболее распространенный тип крыши в частном доме. Они отличаются надежностью и хорошо переносят нагрузки от ветра и осадков. В зависимости от количества скатов и их расположения такие крыши делят на несколько категорий:

  • Односкатные. Такой тип редко применяется при строительстве частного дома. Как правило, его используют для хозяйственных построек с небольшой площадью.

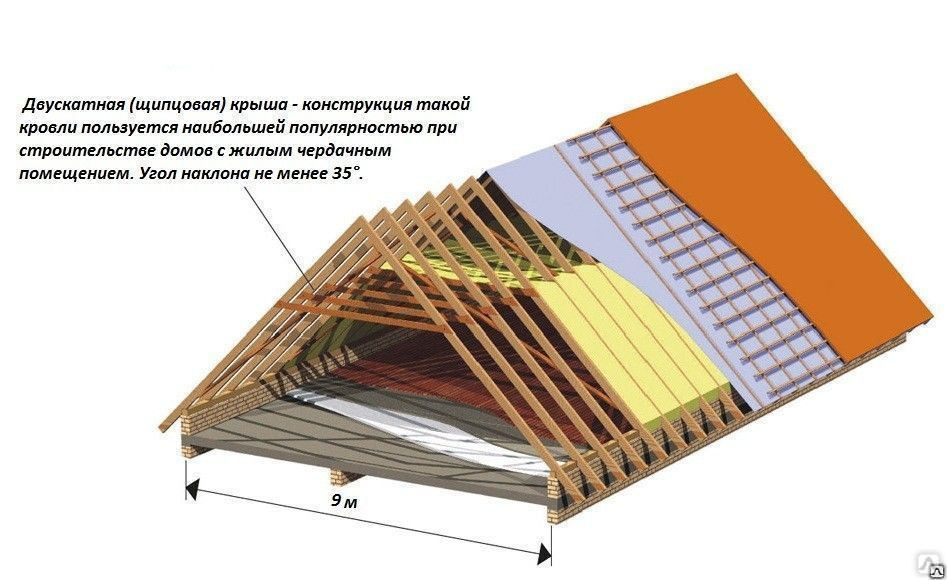

  • Двускатные. Такие крыши востребованы в связи с простотой монтажа и надежностью. Они представляют собой две поверхности, соединенные между собой в верхней части. Длина каждого ската и угол наклона подбирается индивидуально.

  • Четырехскатные. Подходят для зданий квадратной или прямоугольной формы. Они представляют собой 4 поверхности треугольной формы, соединенные между собой в верхней части.

  • Вальмовые. Устойчивы к ветровой нагрузке. Состоят из 2 трапециевидных и 2 треугольных скатов. Подходят для зданий прямоугольной формы.

  • Полувальмовые. Форма поверхностей, как и у предыдущего вида. При этом треугольные скаты имеют меньшую высоту.

  • Шатровые. Это вид четырехскатной крыши, у которого все поверхности имеют форму треугольника и соединяются в одной вершине.

  • Мансардные. Представляют собой достаточно сложную конструкцию, образующую дополнительное помещение. Такая крыша позволяет значительно увеличить полезную площадь дома.

  • Ломаные. Это разновидность двускатной крыши. Отличительной особенностью является то, что каждый скат состоит из двух частей, соединенных между собой под тупым углом.

  • Многощипцовые. Наиболее сложные в исполнении. Могут иметь несколько скатов разной формы.

При выборе крыши учитывают размеры здания, а также предполагаемые нагрузки. При таком подходе можно подобрать конструкцию, соответствующую эксплуатационным условиям.


Элементы конструкции

Сборка крыши частного дома проводится путем монтажа мауэрлата, стропильной системы и кровельного пирога.

Эти элементы образуют единую конструкцию, устойчивую к ветру и осадкам. Мауэрлат представляет собой брус, который монтируется на стены здания. Он играет роль опоры для стропильных ног. В процессе эксплуатации на мауэрлат оказывается значительное механическое воздействие. Поэтому его надежно крепят к стенам строения.

Стропильная система — это набор деталей образующих каркас крыши. В нижней части стропила крепятся к мауэрлату, а в верхней соединяются между собой. Эти элементы должны выдерживать вес кровельного пирога, снега, а также ветровую нагрузку. По этой причине к прочности материалов предъявляются особые требования.

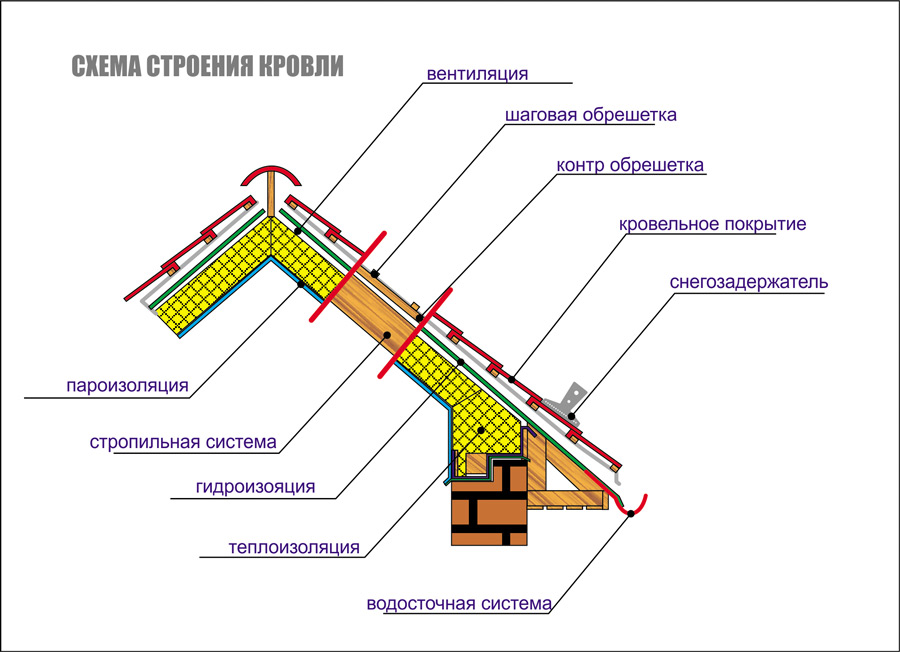

Кровельный пирог состоит из нескольких элементов:

Состав кровельного пирога может отличаться. Он зависит от выбранной технологии и необходимости в утеплении. При выборе материалов необходимо учесть тип покрытия и особенности его установки.

Применяемые материалы

Перед покупкой стройматериалов для постройки крыши учитывают их вес и устойчивость к нагрузке. Для проведения расчетов лучше обратиться к профессионалам. Инженеры составят проектную документацию, принимая во внимание предполагаемые нагрузки.

Мауэрлат

Для изготовления используют деревянный брус. Его крепят к стенам здания стальными шпильками или анкерами. Размеры бруса подбирают индивидуально исходя из предполагаемой нагрузки и габаритных параметров стены.

Для мауэрлата подойдет брус древесины хвойной породы. Она хорошо переносит перепады температуры и влажности, и обладает достаточной прочностью. На брусе не должно быть поперечных трещин, а также крупных сучков.

Стропила

Стропила для постройки крыши частного дома также подбирают индивидуально. Размеры и тип материала указывается в проектной документации. Используют два вида стропил:

  1. Деревянные. Наиболее распространенный вид. Изготавливаются из прочного высушенного бруса хвойных пород.

  2. Металлические. Используются на быстровозводимых зданиях. В таком случае стропила изготавливают из стальных профилей. Они имеют ребра жесткости, что делает их устойчивыми к нагрузке на изгиб.

Материал для стропил должен быть легким и прочным. Это связано с тем, что вес от стропил будет передаваться на стены и фундамент дома. Поэтому применение тяжелых материалов может привести к разрушению здания.

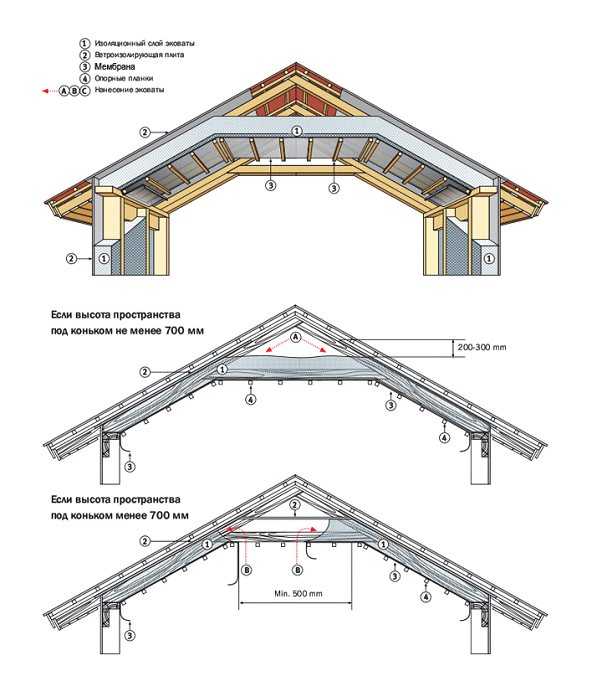

Теплоизоляция

Устройство крыши в частном доме может отличаться. Если предусмотрено холодное чердачное помещение, в монтаже теплоизоляции нет необходимости. В случае когда крыша является мансардной, потребуется снизить теплопроводность поверхностей. Для этого в проемы между стропилами укладывают маты минеральной ваты. Она хорошо пропускает пар и предотвращает проникновение холода в чердачное помещение.

В качестве теплоизоляции также используют пеноизол или другие напыляемые вещества. По технологии такие материалы распыляют с помощью специального оборудования. В результате на поверхности образуется покрытие, снижающее ее теплопроводность.

Кровельный материал

Производители предоставляют широкий выбор кровельных материалов. Они отличаются по цвету, весу, физическим свойствам и размерам. При монтаже крыши частного дома наиболее распространены:

Крепежные элементы и дополнительные материалы подбирают индивидуально. Для ондулина это гвозди, для металлочерепицы — саморезы с шайбой, имеющей эластичный уплотнитель и т.д.

Порядок работ

Этапы строительства крыши отличаются в зависимости от выбранного материала. Поэтому перед покупкой покрытия следует учесть технологию его монтажа. Ниже приведена последовательность действий при изготовлении двускатной крыши под металлочерепицу.

Подготовка инструментов и материалов

Перед началом работ подготавливают инструменты и материалы. Их располагают вблизи рабочего места. Так не придется отвлекаться во время работы для поиска того или иного инструмента. Для работы понадобится:

  • лестница или строительные козлы для доступа к верхней части стен;

  • молоток;

  • строительный уровень;

  • ножовка по дереву;

  • рулетка или другой измерительный инструмент;

  • ножницы для резки металлочерепицы;

  • саморезы;

  • гидроизоляционная мембрана;

  • пиломатериалы;

  • крепежные элементы.

На этом список инструментов и материалов не заканчивается. Перечень подбирается индивидуально для каждого случая. Для ускорения строительства некоторые инструменты можно заменить электрическими.

Установка мауэрлата

Перед укладкой бруса потребуется прокладка гидроизоляции. Ее монтируют на стены здания, на которые будет крепиться мауэрлат. Гидроизоляция нужна для защиты древесины от гниения. Монтаж бруса проводят в следующем порядке:

  1. Измеряют периметр здания и обрезают брус по размеру.

  2. Укладывают мауэрлат на стены строения;

  3. Фиксируют мауэрлат анкерами;

  4. Места стыков усиливают металлическими пластинами.

В некоторых случаях шпильки закладывают в стены еще на этапе строительства или при изготовлении армопояса. В таких ситуациях анкеры не используют. В мауэрлате сверлят отверстия для установки шпилек. После этого устанавливают брус на посадочное место.

Сборка каркаса

При установке стропильной системы необходимо строгое соблюдение технологии. Нарушения, допущенные при сборке, приведут к перекосу или даже разрушению строения.  Каркас устанавливают в следующем порядке:

  1. Монтируют деревянные балки. Для этого на мауэрлат укладывают брус. Его размеры подбирают индивидуально. Как правило, это брус 150х50 мм из древесины хвойных пород. Балки фиксируют саморезами или гвоздями. Для повышения прочности конструкции используют металлические уголки.

  2. Устанавливают коньковый прогон. Эта деталь нужна для поддержки стропил в верхней части. Коньковый прогон устанавливают на стойки. При этом уделяют особое внимание расположению бруса в горизонтальной плоскости. Для проверки используют строительный уровень или лазерный построитель плоскостей.

  3. Крепят стропила. Толщина стропил подбирается в зависимости от используемого кровельного покрытия. Для металлочерепицы используют брус 150х50 мм. Один конец стропил фиксируют на мауэрлате, а второй на коньковом прогоне. Для крепления используют различные метизы. Кроме этого, для увеличения прочности детали соединяют путем врубки.

  4. В местах стыков стропильных ног устанавливают накладки из деревянной доски или перфорированной металлической пластины. Они нужны для надежной фиксации элементов.

После этого устанавливают ригели и подкосы. Монтаж этих элементов дает возможность сделать каркас более жестким и устойчивым к нагрузкам. Ригели — это поперечные планки, которые крепятся к обеим стропильным ногам. Подкосы — рейки, предотвращающие отклонение деталей от вертикали.

Гидроизоляция и монтаж контробрешетки

В процессе эксплуатации на внутренней поверхности металлочерепицы скапливается конденсат. Чтобы избежать гниения древесины, на каркас укладывают гидроизоляционную мембрану. Она предотвращает проникновение влаги.

Мембрану укладывают на каркас и монтируют бруски контробрешетки. Их крепят вдоль каждой стропильной ноги. Контробрешетка нужна для изготовления вентиляционного зазора между гидроизоляционной мембраной и металлочерепицей.

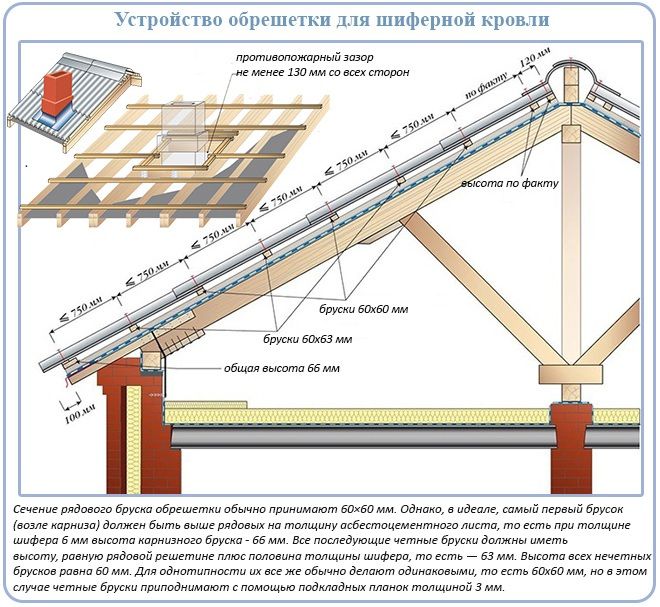

Изготовление обрешетки

На каркас монтируют доски. Шаг между ними подбирают исходя из профиля металлочерепицы. При это между первой и второй доской расстояние должно быть меньше. Это обусловлено тем, что на краю крыши металлочерепица будет выступать.

Обрешетку прибивают гвоздями. Если ширина ската превышает размеры пиломатериала, то детали соединяют встык. При этом места соединения нескольких досок подряд не должны быть на одной стропильной ноге.

Укладка металлочерепицы

Кровельное покрытие укладывают на подготовленную обрешетку. Для крепления используют саморезы с шайбой, выполненной с эластичным уплотнителем. Он выполняет одновременно две функции. Во-первых, предотвращает попадание жидкости в подкровельное пространство. Во-вторых, защищает металлочерепицу от коррозии. При монтаже лакокрасочное покрытие повреждается. Поэтому попадание влаги на сталь недопустимо. Укладку черепицы проводят в следующем порядке:

  • осматривают детали из разных упаковок на предмет соответствия оттенка;

  • укладывают 3 полосы и соединяют их между собой;

  • крепят полосы в одной точке в верхней части ската;

  • выравнивают свес металлочерепицы;

  • крепят панели к обрешетке саморезами.

При установке метизы удерживают строго перпендикулярно поверхности. Это нужно для нормального прилегания шайбы. При перекосе эластичный уплотнитель не обеспечит герметичность кровли.

Полезные советы

Крыша в частном доме может быть сделана своими руками или с привлечением специалистов. При самостоятельном изготовлении потребуется учесть несколько правил. В таком случае удастся собрать прочную и долговечную конструкцию. Полезные советы:

  • При проектировании крыши нужно учесть одновременно несколько критериев. Это климатические условия, вес материалов, особенности монтажа того или иного кровельного покрытия. Поэтому проектирование лучше доверить профессионалам. Специалисты рассчитают предполагаемые нагрузки, тип и количество материалов.

  • При большой длине стропильных ног нужно установить дополнительные опоры. Это позволит избежать прогиба ската под действием веса снега и кровельного пирога.

  • При монтаже покрытия нужно строго соблюдать инструкцию, приложенную производителем. Нарушения технологии приведут к сокращению срока службы или к порче материала.

  • Для строительства нужно выбирать хорошо просушенный пиломатериал. При высыхании древесина может изменить свою форму. Кроме этого, подбирают детали без гнили, больших сучков и других дефектов.

Изготовление крыши частного дома достаточно сложный процесс. Для самостоятельного проведения работ владельцу нужны определенные знания и навыки в строительстве. Поэтому лучше доверить эту работу специалистам. Строители соберут каркас и уложат кровельное покрытие в соответствии с требованиями ГОСТ и СНиП.

16 потрясающих зеленых крыш по всему миру

Инновационный дизайн

Узнайте, как эти живые крыши помогают спасти и украсить планету

  • Фото: Michael Moran/OTTO для Эндрю Бермана Архитектор

    Зеленые крыши все больше и больше появляются на зданиях по всему миру, от частных домов и школ до культурных учреждений и предприятий. Изготовленные из выносливых сортов суккулентов, трав, полевых цветов и трав на нескольких структурных слоях, включая водонепроницаемую мембрану и уровни для дренажа, изоляции и фильтрации, эти самоподдерживающиеся живые архитектурные элементы могут придать естественную красоту городским зданиям или соединить сельские постройки. к окружающим их ландшафтам. Функциональные сады высотой до неба также имеют множество экологических преимуществ, таких как способность поглощать углекислый газ, уменьшать ливневые стоки, ограничивать поглощение тепла и обеспечивать среду обитания для насекомых, птиц и других диких животных. Принимая во внимание более низкие затраты на отопление и охлаждение, увеличенный срок службы крыши и налоговые льготы (в зависимости от города), легко понять, почему эта строительная тенденция продолжает расти. Просмотрите эти впечатляющие примеры от Сан-Франциско до Сингапура, чтобы узнать, как ведущие архитекторы, в том числе лауреат Притцкеровской премии Ренцо Пиано и AD Новатор Вайс/Манфреди — внедряют зеленые крыши в свои проекты.

    Резиденция Уотермилл, Уотер Милл, Нью-Йорк Архитектор Эндрю Берман задумал эту прибрежную резиденцию на Лонг-Айленде как убежище для летнего и выходного дня для трех поколений одной семьи. Дом включает в себя одноэтажное гостевое крыло и гараж, в каждом из которых есть живая крыша, засаженная полевыми цветами и местными травами от дизайнерской фирмы Goode Green.

  • Фото: Юлиуш Соколовский

    Autofamily House, Польша

    Роберт Конечны из архитектурной фирмы KWK Promes разработал эту уникальную резиденцию для коллекционера произведений искусства из Польши. Доступ к дому осуществляется через крытую подъездную дорожку, которая огибает жилые помещения на возвышении. Вся структура имеет зеленую крышу, что позволяет ей органично сливаться с ландшафтом, если смотреть сверху.

  • Фото: Рональд Тиллеман

    Музей Бисбоша, Национальный парк Де Бисбош, Нидерланды

    Смесь трав и травяных покровов покрывает преображенный Музей Бисбоша, расположенный в национальном парке недалеко от Дордрехта в Нидерландах. Архитектурная фирма Studio Marco Vermeulen сохранила шестиугольную структуру предыдущего здания и добавила крыло, выходящее на приливный парк и водные пути, прорытые вокруг музея, превратив это место в остров.

  • Фото: Дэниел Ф. и Ада Л. Научный центр сохранения рисовых растений

    Научный центр по сохранению рисовых растений Дэниела Ф. и Ады Л., Чикаго

    Созданный Бутом Хансеном и завершенный в 2009 г. Научный центр по сохранению рисовых растений Дэниела Ф. и Ады Л. в Чикагском ботаническом саду насчитывает 16 000 сад на зеленой крыше квадратного метра. Разделенные на две секции, одна с местными растениями, а другая с разновидностями, обычно используемыми в зеленых крышах, участки используются для проведения обширных исследований того, как разные виды живут в окружающей среде на крыше.

  • Фото: Vector Architects

    Общественный центр Чунцина Таоюанджу, Чунцин, Китай объекты друг к другу, а также к окружающему ландшафту. Компания Vector Architects создала кольцеобразный макет для обширного комплекса, который повторяет существующую топографию своего участка в горах парка Таоюань.

  • Фото: Sergio Grazia

    Espace Bienvenüe, Marne-la-Vallée, France

    Французский архитектор Жан-Филипп Паргад создал обширный кампус для Центра научных исследований и технологий Paris-Est, центр, также известный как Espace Bienvenüe, в Марн-ла-Валле, городе к востоку от Парижа. Центром участка является волнообразное бетонное здание длиной более 650 футов, которое покрыто доступной садовой террасой, спроектированной в сотрудничестве с ландшафтным архитектором Дэвидом Бессоном-Жираром.

  • Фото: Hufton + Crow. трава, мох и цветы, покатая крыша здания открыта для посетителей, предлагая достаточно места для отдыха, пикника или наслаждения видом на леса и поместье Мосгаард, бывшее здание музея.

Самые популярные

  • Фото: Патрик Бингхэм-Холл

    Meera Sky Garden House, Сингапур архитектор Гуз Уилкинсон на Сентозе, острове в Сингапуре. Здание построено с садами на крыше на каждом уровне и сочетает в себе стеклянные и массивные стены, чтобы обеспечить конфиденциальность при максимальной перекрестной вентиляции, тем самым уменьшая потребность в кондиционировании воздуха.

  • Фото: Norbert Miguletz

    Музей Штеделя, Франкфурт, Германия

    Музей Штеделя, основанный в 1815 году и демонстрирующий исключительную коллекцию европейского искусства, был расширен в 2012 году архитектурной фирмой Schneider+. Шумахер. Новое пространство под садом является домом для коллекции произведений искусства 20-го века и увенчано куполообразным воздушным потолком с круглыми фонарями на крыше, которые образуют основу для поразительной топографии травянистого сада наверху.

  • Фото: Paul Warchol

    Олимпийский парк скульптур, Сиэтл

    На берегу залива Эллиотт архитектурная фирма Weiss/Manfredi превратила бывшее предприятие по перекачке нефти в Олимпийский парк скульптур Художественного музея Сиэтла. Завершенный в 2007 году, проект включает в себя Z-образную форму рельефа, которая соединяет три отдельных участка и вмещает существующую дорогу и железную дорогу. Ландшафт включает в себя как вечнозеленые, так и лиственные леса, а также сад вдоль береговой линии.

Самые популярные

  • Фото: Миккель Фрост

    StreetDome, Хадерслев, Дания

    Датские архитектурные бюро Cebra и Glifberg+Lykke завершили строительство многофункционального скейтпарка для города Хадерслев в 2014 году. известный как зал иглу, с крышей, состоящей из стекла, очитка и моховых насаждений. Чередующиеся кольца помогают освещать и изолировать интерьер.

  • Фото: Тим Гриффит

    Калифорнийская академия наук, Сан-Франциско

    Архитектор Ренцо Пиано был вдохновлен окрестностями парка «Золотые ворота» и холмами Сан-Франциско при проектировании нового здания Калифорнийской академии наук, строительство которого было завершено в 2008 году. Жилая крыша Platinum площадью 2,5 акра вмещает около 1,7 миллиона местных растений, включает солнечные батареи и метеостанции, а также служит учебным классом на открытом воздухе.

  • Фото: Antinori Winery

    Погреб Marchesi Antinori Chianti Classico Cellar, Барджино, Италия

    В то время как многие зеленые крыши засажены травой или мхом, виноград был естественным выбором для погреба Marchesi Antinori Chianti Classico Cellar. Флорентийская архитектурная фирма Archea Associati спроектировала новую штаб-квартиру 600-летней компании, которая исчезает в ландшафте благодаря внешней отделке, увитой виноградной лозой, в сочетании с использованием натуральных материалов, таких как терракота и дерево.

Самый популярный

  • Фото: Albert Vecerka/Esto

    Центр для посетителей Бруклинского ботанического сада, Бруклин

    Центр для посетителей Бруклинского ботанического сада, спроектированный Вайсом/Манфреди. живая крыша, является визуальным мостом между окружающей городской территорией и природными ландшафтами в пределах сада. На крыше здания LEED Gold растут 40 000 растений, в том числе травы, многолетники и цветущие луковицы.

  • Фото: View Pictures/Getty Images

    Региональный сервисный центр LOTT Clean Water Alliance, Олимпия, Вашингтон

    Партнерство Miller Hull спроектировало сертифицированное LEED здание для агентства по очистке сточных вод Pacific Northwest. Две зеленые крыши орошаются регенерированной водой, что помогает сократить потребление питьевой воды.

  • Фото: John S Lander/Getty Images

    Школа искусства, дизайна и медиа Наньянского технологического университета, Сингапур

    Для Школы искусства, дизайна и медиа Наньянского технологического университета компания CPG Consultants разработала три широких и соединенных блока. Каждый сегмент увенчан зеленой крышей, связывающей структуру с окружающим лесным ландшафтом.

Исследовать инновационный дизайнАрхитектурный дизайнсады

Подробнее

архитектура

Внутри экологически чистой электростанции с лыжным спуском на крыше

завод, возвышающийся над центром города, который одновременно служит городским горнолыжным склоном.

Архитектура + дизайн

8 замаскированных домов, которые едва можно заметить

Спрятанные на виду, эти уникальные объекты замаскированы под скалы, холмы и пещеры

Частный дом Bellmund от EXH Design

Эми Фрирсон | Оставить комментарий

У этого семейного дома в Швейцарии, построенного китайскими архитекторами EXH Design, на крыше отсутствует угол, чтобы освободить место для треугольной террасы на крыше (+ слайд-шоу).

Двухэтажный дом для семьи из четырех человек расположен в Беллмунде, сельскохозяйственном районе на окраине Биля.

EXH Design спроектировал дом с деревянным каркасом и интерьером, но снаружи обшил гофрированными цементно-волокнистыми панелями, которые привинчены к стенам и крыше.

«Промышленные панели — это грубый и атмосферостойкий материал с низкими затратами», — рассказали архитекторы Dezeen. «В отличие от скромного и функционального экстерьера, деревянная конструкция раскрывается внутри, придавая интерьеру манящее ощущение тепла».

Здание имеет двускатную крышу асимметричной формы. «Форма «дома» конструкции максимально увеличивает ее высоту, чтобы обеспечить вид на озеро Бьеннем», — добавили архитекторы.

Окна от пола до потолка отделяют террасу на крыше от большого лофта на втором этаже, три спальни занимают первый этаж, а большая гостиная и столовая занимают первый этаж.

Большие и маленькие окна также разбросаны по каждому фасаду и по наклонной крыше.

Навес выступает из южного угла здания, скрывая небольшой внутренний дворик, где жители могут обедать на свежем воздухе.

Другие дома, построенные в Швейцарии за последний год, включают бетонную резиденцию со складчатыми фасадами и дом для отдыха на склоне холма в Швейцарских Альпах. Увидеть больше архитектуры в Швейцарии.

Вверху: план первого этажа

Вверху: план первого этажа

Вверху: план второго этажа

Подпишитесь на нашу рассылку

Ваш электронный адрес

Dezeen Debate

Наш самый популярный информационный бюллетень, ранее известный как Dezeen Weekly. Рассылается каждый четверг и содержит подборку лучших комментариев читателей и самых обсуждаемых историй. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Agenda

Рассылается каждый вторник и содержит подборку самых важных новостей. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Daily

Ежедневный информационный бюллетень, содержащий последние новости от Dezeen.

Новинка! Dezeen In Depth

Рассылаемый в последнюю пятницу каждого месяца, Dezeen in Depth содержит оригинальные тематические статьи, интервью и мнения, которые глубже раскрывают основные истории, формирующие архитектуру и дизайн.

Dezeen Jobs

Ежедневные обновления последних вакансий в области дизайна и архитектуры, рекламируемых на Dezeen Jobs. Плюс редкие новости.

Dezeen Awards

Новости о нашей программе Dezeen Awards, включая сроки подачи заявок и объявления. Плюс периодические обновления.

Dezeen Events Guide

Новости от Dezeen Events Guide, справочника, посвященного ведущим событиям, связанным с дизайном, происходящим по всему миру. Плюс периодические обновления.

Мы будем использовать ваш адрес электронной почты только для отправки запрошенных вами информационных бюллетеней.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
