Конструкция крыши частного дома: Крыша частного дома

Содержание

Крыша частного дома — виды, формы, конструкции

- Какую крышу выбрать для дома.
- Как и почему крыша распирает стены и разрушает дом.
- Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами.

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес

(бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

достоинства:

Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

и недостатки:

- Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
- Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
- Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимозависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
- В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон

, который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены.

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5 м. Стропильная система с наслонными стропилами имеет

достоинства:

- Универсальность — пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
- Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
- Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.

и недостатки:

- Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

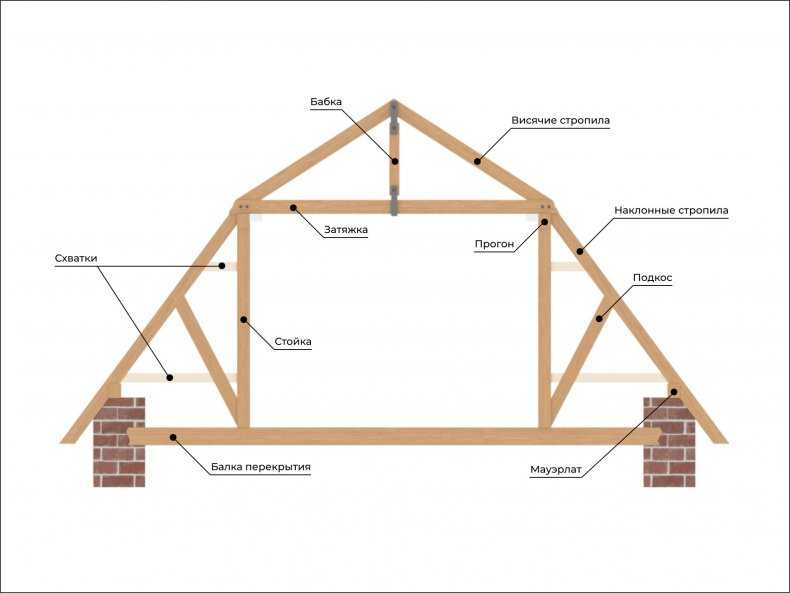

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6 м., а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок, угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

- Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
- Крыша должна быть легкой, чтобы своим весом меньше нагружать стены и фундамент дома.
- Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
- Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей,

называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши.

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши,

что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы, например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Чтобы крыша не разрушила дом необходимо:

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Устройство крыши частного дома – изучаем схемы

Дата последнего изменения:

26 декабря 2016

Время на чтение:

9 минут

1231

Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.

А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.

В этой статье

Варианты схем кровельных конструкций для частного домостроения
Разновидности многоскатных кровельных конструкций
Конструкционные особенности чердачной крыши
Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

Варианты схем кровельных конструкций для частного домостроения

При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.

Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.

Разновидности многоскатных кровельных конструкций

Двускатные крыши. Наиболее распространенный тип конструкции, под который можно использовать любой кровельный материал. Такая крыша является достаточно простой в плане ее монтажа, но при этом надежной и долговечной.
Вальмовыеконструкции – крыши конвертом по схеме четырехскатной кровли, когда два ската выполнены в форме трапеции, другие два – в виде треугольника. Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.
Полувальмовые кровли. Это подтип вальмовой конструкции, у которой длина боковых скатов по линии уклона меньше основных скатов. Большая часть таких конструкций приходится на регионы с неблагоприятными условиями климата.
Шатровые крыши. Их конструкция состоит из четырех скатов треугольной формы, вершины которых соединяются в одной точке.
Ломаные кровельные конструкции. Подобные крыши относятся к двускатным кровлям, состоят из четырех поверхностей, которые пересекаются между собой под тупым углом.
Многощипцовые кровли. Такие крыши имеют достаточно сложную схему конструкции, которая чаще всего применяется для перекрытия домов элитного класса, обладающих сложной геометрической конфигурацией.

Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши. В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).

Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.

Конструкционные особенности чердачной крыши

При возведении кровель с чердачным помещением стоит учитывать следующие детали:

Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

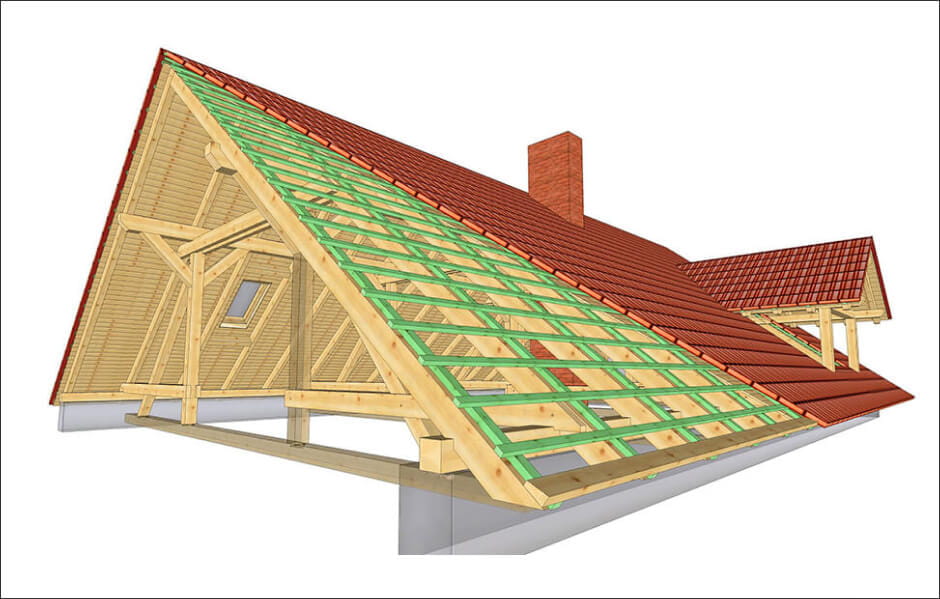

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:

материал перекрытия поверхности кровли;
брус коньковый;
несущая внутренняя стенка;
ноги стропильные;
стойки опорные;
мауэрлат;
подкосы;
обрешетка;
металлические крепежные детали.

Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.

Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.

[wpsm_box type=»info» float=»none» text_align=»left»]
Особенное внимание при обустройстве кровли уделяется огнестойкости используемого материала, который дополнительно обрабатывается специализированными негорючими составами. [/wpsm_box]

При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.

При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

Чтоб не допустить прогиба строительных ног в случае изготовления стропил недостаточного сечения при расчете потребного кровельного материала, ферма в обязательном порядке обустраивается добавочными опорными стойками, подкосами, затяжками.
Когда осуществляется расчет кровли, обязательно нужно учитывать возможность срыва сильными порывами ветра кровельного материала. Чтобы этого не допустить, стропильные ноги должны закрепляться скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
Для изготовления прогона кровельного конька рекомендуется использовать бревна (доски в самом крайнем случае, толщина которых должна составлять 5 см и более).
Если схема крыши для мансардной конструкции, тогда затяжки не обустраиваются, они будут компенсироваться за счет перекрытия этажей, которое впоследствии будет выполнять функцию полового основания мансарды.
От используемого кровельного покрытия будет зависеть плотность обрешетки, основным стройматериалом для которой являются бревна (доски) и тес. Основное предназначение обрешетки – это прием на себя нагрузки от всего покрытия кровли, последующая передача ее на систему стропил.
Зависимо от типа обустраиваемой крыши обрешетка бывает разреженной, сплошной. Особенность обрешетки сплошного типа заключается в следующем: она выполняется из двух слоев, между досками допускается зазор не более 2 мм. При этом первый слой разреженный, второй относительно первого монтируется под углом 45º. Это обуславливается особенностью укладки некоторых типов материалов для крыши. При обустройстве обрешетки разреженного типа между досками может выдерживаться расстояние от 6 до 14 см (зависимо от заснеженности региона, в котором возводится дом).
Также нужно запомнить, что сплошная обрешетка всегда выполняется на скатах крыши, стыках системы стропил.

Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.

https://www.youtube.com/watch?v=sxgBJv2HKKM

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

4 Решения для бескарнизных крыш (и детали их конструкции)

D Opera / Studio Zero85.

Автор: Эдуардо Соуза
10 декабря 2020 г.

ряд горизонтальных плоскостей. Выраженные карнизы заставляли внутреннее пространство расширяться наружу. Считающиеся первым этапом карьеры американского архитектора, так называемые дома прерий имели выраженную горизонтальность, в основном из-за огромных планов, созданных слегка наклоненными карнизами. Карнизы широко распространены в традиционной архитектуре, и помимо своей эстетической роли они выполняют несколько важных функций, основная из которых заключается в предотвращении попадания дождевой воды на стены и конструкцию здания. Но уже некоторое время мы видим множество проектов с наклонными крышами без карнизов, образующими чистые и неорнаментированные объемы. Это подводит нас к вопросу: как в этих проектах решаются такие практические вопросы, как отвод дождевой воды?

Новая «Кабанья» и выходы в загородный дом / Идальго Хартманн

Свес (или карниз) описывает нижний край крыши, который выходит за пределы пересекающейся стены, образуя затененное пространство, которое может приобретать различные размеры и внешний вид. В жарком климате его можно спроектировать так, чтобы останавливать сильную жару в самые жаркие месяцы, ограничивая попадание солнечного света. В дождливых местах может служить промежуточным укрытием, защищающим каркас здания и внешний фасад от непогоды. Однако карнизы не являются обязательным компонентом здания. Многие архитекторы проектировали здания с наклонными крышами без карнизов, в которых архетип дома с двускатной крышей принимает простую, почти лишенную минимализма форму. Не нам судить, является ли этот выбор дизайна функциональным или просто причудливым. Но всякий раз, когда мы удаляем этот выступ с крыши, мы сталкиваемся с проблемой предотвращения просачивания воды и отвода дождевой воды. То есть без детальной и хорошо сделанной конструкции этот выбор дизайна может стать большой головной болью.

Центр дневного ухода за детьми Kikker / Drost + van Veen architecten

Изучив нашу базу данных проектов и составляющих ее строительных деталей, мы можем найти несколько различных решений для решения этих проблем. Это гениальные детали дизайна, которые в глазах наблюдателя кажутся чрезвычайно простыми.

Без водосточных желобов

Возможно, самый простой способ слива воды без водосточных желобов и других компонентов — это то, как Bokarev Architects сделали это в своем проекте «Двойной дом». В этом случае над крышей и по бокам фасада устанавливался металлический лист. Таким образом, вода не могла разрушить внешнее покрытие, сохраняя герметичность здания. Поскольку в нем нет желоба, есть недостаток, заключающийся в том, что в случае сильного дождя вся вода стекает вплотную к стенам.

Минимальные карнизы

Другим довольно распространенным решением является создание минимального выступа с небольшим желобом для слива воды. House Karlsson от Tham & Videgård Arkitekter, а также Haus Für Julia Und Björn и Holler House от Innauer-Matt Architekten используют то, что можно охарактеризовать как традиционные карнизы, но с уменьшенными размерами. Водосточные желоба направляют воду в сливные трубы, что делает процесс потока эффективным. В этих случаях желоба располагаются с внешней стороны стены, что делает их доступными для очистки. В случае засора такое размещение также наносит меньше повреждений конструкции.

Скрытые желоба

D Opera / Studio Zero85. Изображение © Sergio Camplone MiCasa / Stephen Davy Peter Smith Architects. Image © Lyndon Douglas

Тем не менее, скрытый желоб, возможно, является излюбленным решением архитектора. Из-за оптической иллюзии, вызванной углом наблюдателя, очень трудно наблюдать разрыв покрытия желоба в скрытом желобе, интригуя самых внимательных зрителей. В проекте Studio Zero85 формальная чистота вдохновлена амбарами и домами, разбросанными по территории. Фасад и крыша строения покрыты черепицей, благодаря чему небольшая впадина в черепичном покрытии остается незамеченной. В проектах MiCasa Стивена Дэви, Peter Smith Architects and Dentist with a View by Shift, архитектурный урбанизм, желоб немного более выражен, но все же сдержан. В другом месте, в проекте Riel Estate от Joris Verhoeven Architectuur, желоб, хотя и почти скрытый, также отмечает изменение материалов покрытия между двумя плоскостями.

Включая наружную облицовку

Другим широко используемым устройством является включение внешней проницаемой оболочки, которая покрывает систему, заставляя воду течь через нижний материал, который обычно представляет собой металлическую плитку или непроницаемое покрытие. В проекте Les Coccinelles Nursery School / SOA Architectes решение легко понять с помощью гифки ниже.

Аналогичное решение было принято в архитектурном бюро Bergmeisterwolf architekten Rooftops Twin House H, 142 South Street / Sandy Rendel Architects, а также в Calixto House GRX Arquitectos, фасад которого выполнен из необработанного камня. В этих случаях в решение включают желоб, направляющий всю воду, собираемую наклонными плоскостями, на соответствующий участок участка. Но без желоба можно обойтись, как отмечается в проекте «Бассейн Théâtre d’Eau» / LOG Architectes.

Rooftops Twin House H / bergmeisterwolf architekten. Изображение © Лукас Шаллер Calixto House / GRX Arquitectos. Image © Javier Callejas + Imagen Subliminal (Miguel de Guzmán + Rocío Romero)

Какой бы дизайн ни был принят, важно, чтобы дизайнер знал о проблемах, связанных с решением, которое кажется таким простым. Также важно, чтобы чертеж был хорошо выполнен и тщательно выполнен, чтобы избежать будущих проблем с проникновением или влажностью, которые было бы довольно сложно решить после того, как здание будет занято. Как сказал Мис ван дер Роэ, «Бог в деталях».

Ссылка: Соуза, Эдуардо. «4 решения для крыш без карнизов (и детали их конструкции)» [4 решения для telhados sem beirais (e seus detalhes construtivos)] 10 декабря 2020 г. ArchDaily. Доступ .

Практический пример: как установить зеленую крышу на частный дом

Участок: Площадь более 900 квадратных футов на крыше исторического здания в районе Проспект Леффертс Гарденс в Бруклине. Домовладелец недавно перекрыл здание, в ожидании установки зеленых насаждений, она попросила кровельщика поднять световые люки на несколько дюймов и нанести гидроизоляционный материал по бокам стен крыши.

План: Домовладелец предусмотрел широкий зеленый ковер в дополнение к небольшому пространству для выращивания фруктов и овощей, а также место для встреч с друзьями. Она наняла архитектора и специалиста по зеленым крышам Ингер Стэггс Янси из Brooklyn Greenroof, чтобы воплотить свою идею в жизнь.

По словам Янси, установка зеленой крыши похожа на сборку сложной головоломки, и поэтому ее не следует делать своими руками. Во время первоначальных обсуждений дизайна — для этого сайта их было много — Янси пригласил инженера-строителя. «Первое, что вам нужно сделать, это выяснить, какой вес может выдержать крыша, много это или мало. Это изменит виды дизайна, которые вы можете использовать».

Растения: Оценка инженера показала, что крыша может выдержать 55 фунтов на квадратный фут — достаточно прочности, чтобы поддерживать полную ферму на крыше. «В среднем для зеленой крыши требуется как минимум 2,5–3 дюйма среды для выращивания», — объясняет Янси. «Если вы собираетесь выращивать овощи, вам нужна среда глубиной 7 дюймов. Но чем больше у вас среды, тем больше она будет весить».

Какое-то время домовладелица обдумывала идею установки полноценной фермы на крыше, но в конце концов решила вернуться к своей первоначальной концепции зеленой зоны, не требующей особого ухода, с несколькими горшками для съестных припасов. Большая часть крыши будет покрыта цветущим очитком.

Они выбрали цветущий очиток, стандартное растение для зеленых крыш, в качестве кровельного покрытия.

«Очиток — стандартное растение для зеленых крыш», — говорит Янси. «Оно чрезвычайно засухоустойчиво, неприхотливо в уходе, его никогда не нужно пересаживать или поливать. Это растение приспособлено для выращивания на вершинах гор в почве с низким содержанием питательных веществ. собственное небольшое компостирование в некотором роде».

Слои: Зеленые крыши состоят из слоев, предназначенных для защиты конструкции здания от воды, удерживая и поддерживая растения. Нижний слой представляет собой корневой барьер, обычно сделанный из очень толстого пластикового листа, который предотвращает проникновение сильных корней в здание.

«Корни тянутся к углероду», — объясняет Янси. «И некоторые из более доступных кровельных материалов сделаны в основном из углерода. Это одно из тех несчастливых совпадений. Вам нужно много работать, чтобы разделить их».

Крыша до озеленения. Все фотографии предоставлены Brooklyn Greenroof.

Несколько дюймов кромочного материала — обычно камней или гравия — затем будут использованы для формирования границы без корней, отделяющей зону выращивания от любых вертикальных элементов, таких как стены или, в данном случае, стороны световых люков.

Металлические планки, размещенные между камнями и средой для выращивания, помогают обеспечить разделение при сохранении дренажа.

Следующий влагоудерживающий слой выглядит как матрац из ящика для яиц. В углублениях ящика для яиц будет собираться достаточное количество воды для поддержания растений, а избыток воды может стекать через отверстия на приподнятых выступах.

Слева: Установка корневого барьера. Справа: установка влагоудерживающего слоя в виде ящика для яиц, временно утяжеленного кирпичами.

«Один вопрос, который я всегда получаю от домовладельцев: «Что происходит с водой, когда идет дождь? Куда уходит вода?», — говорит Янси. «Ответ заключается в том, что она проходит так же, как если бы у вас не было зеленой крыши. Крыша сконструирована таким образом, что вода просачивается через зеленую крышу и может стекать в желоба и водосточные трубы по той же схеме, что и на обычной крыше. .»

Поверх слоя влаги надевается фильтрующая ткань, специально разработанная для удержания грязи и отвода воды. Существует целый ряд фильтровальных тканей и типов питательной среды, и важно, чтобы они были совместимы. Неправильное их соответствие может привести к засорению ткани или смыванию носителя.

Тогда пришло время для среды для выращивания, т.е. грязь — и посадка растений. В этом случае Янси выбрал предварительно выращенный очиток, который выпускается крупными плитками.

Временная шкала: После того, как Янси и домовладелец завершили проект крыши, Brooklyn Greenroof подала заявку на получение разрешения в городской департамент строительства. В Нью-Йорке для зеленых крыш с грунтом глубиной менее четырех дюймов не требуется разрешение. Тем не менее, город настоятельно рекомендует выдавать разрешения по соображениям безопасности, и это разрешение дает домовладельцам право на налоговые льготы. В то время как большинство разрешений на зеленую крышу выдаются примерно через месяц, в данном конкретном случае процесс занял немного больше времени.

Кран поднял мешки с питательной средой на крышу.

После этого компания приступила к заказу необходимых материалов и согласованию поставок. Установка зеленой крыши обычно занимает около недели, но из-за многоуровневого характера установки важно, чтобы материалы поступали последовательно. Поэтому планирование установки занимает значительное количество времени.

«Это похоже на сборку сложной мозаики, — говорит Янси. «У меня есть система, в которой я утяжеляю первый слой следующим слоем в тот же день, иначе материалы или среда для выращивания могут сдуться. Это еще одна причина, по которой никто не должен делать зеленую крышу своими руками».

С помощью подъемного крана и полиспаста над люком в крыше материалы были доставлены на крышу почти в правильной последовательности: сначала рулоны корневого барьера, затем плитка 1х2 метра слой влаги и рулоны фильтровальной ткани. В последний день предполагалось выложить питательную среду и большие квадратные плитки очитка, но каменная окантовка и металлическая окантовка прибыли с опозданием на несколько дней, и их нужно было установить на следующей неделе — после того, как растения уже были на месте.

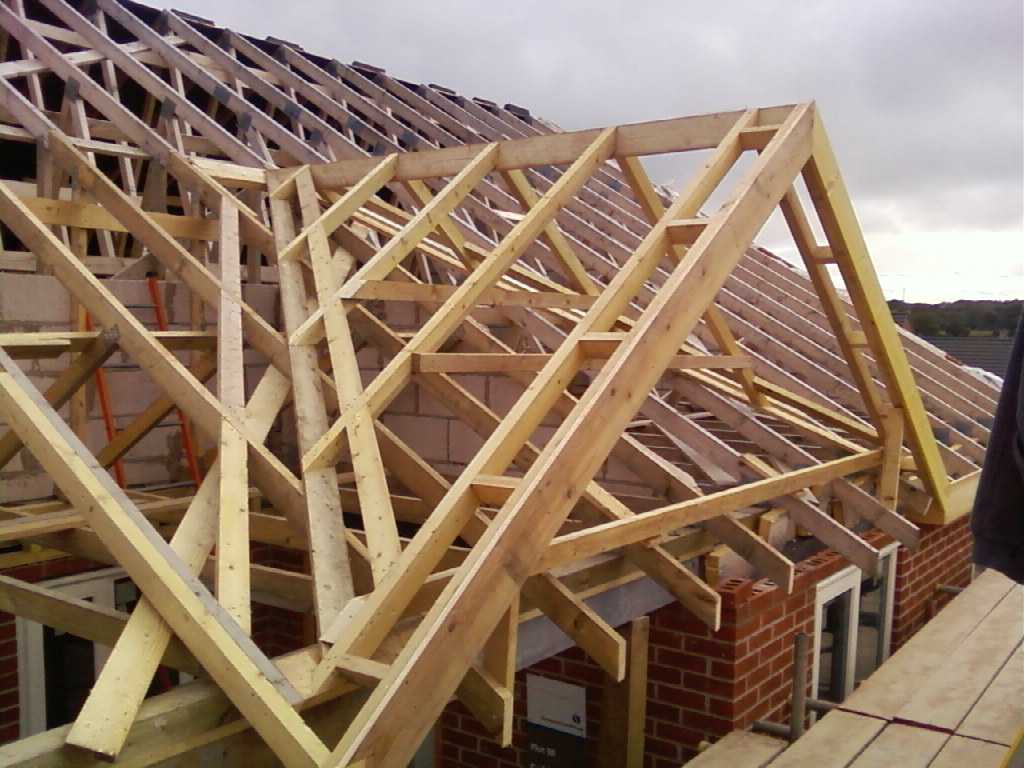

Конструкция крыши частного дома: Крыша частного дома — виды, формы, конструкции
