Конструкция стяжки пола: Устройство цементно-песчаной стяжки промышленных полов

Содержание

Основные этапы стяжки

Стяжка – это завершающим этапом перед устройством финишного напольного покрытия является устройство стяжки пола. Этот этап работ необходим для устранения неровностей, выведения поверхности на заданную отметку, а также, при необходимости, придания основанию нужного уклона.

Стяжка обладает достаточной прочностью, чтобы кроме собственного приличного веса, выдержать воздействующие на нее нагрузки, которые пропорционально распределяет на основание под ней.

Поэтому при расчете учитывается назначение помещения – для квартиры подходят одни прочностные характеристики, для складских помещений другие. От этого будет зависеть ее толщина, марка, а при больших нагрузках цементная стяжка дополнительно армируется.

Подготовительные работы.

Перед заливкой стяжки необходимо провести тщательный осмотр основания на предмет сколов и трещин.

При наличии дефектов следует отремонтировать поверхность, иначе устройство стяжки пола будет некачественным.

Для этого расшиваются трещины, поверхность очищается от мусора, пыли и грунтуется специальными составами. Затем сколы и трещины на поверхности необходимо заполнить цементной смесью и уже через сутки можно приступать к грунтовке всей поверхности помещения.

Определение толщины стяжки пола.

Следующим этапом является необходимо рассчитать толщину будущей стяжки пола. Расчеты должны учитывать толщину самой стяжки, толщину финишного покрытия, а также слой утеплителя, если он будет применяться.

Важно! Суммарная толщина стяжки пола должна быть ниже уровня двери или порога. С помощью уровня определяется величину перепадов высот в разных точках помещения.

Наиболее удобным инструментом для этого является лазерный уровень или нивелир, но можно использовать обычный уровень длиной не менее метра.

С помощью обычного уровня разметка осуществляется следующим образом:

Разметка начинается от двери. Уровень прикладывается к дверному проему так, чтобы он был ниже полотна двери на толщину выбранного финишного покрытия плюс запас на открывание двери.

Прочерчивается первая линия. Далее уровень переставляется так, чтобы край его совпадал с краем первой линии, а пузырек уровня будет указывать горизонт для продолжения разметки.

Необходимо обойти все помещение по периметру, определяя горизонт будущей стяжки. Способ не очень удобный, но самый простой. Перепад высот в противоположных углах может достигать нескольких сантиметров.

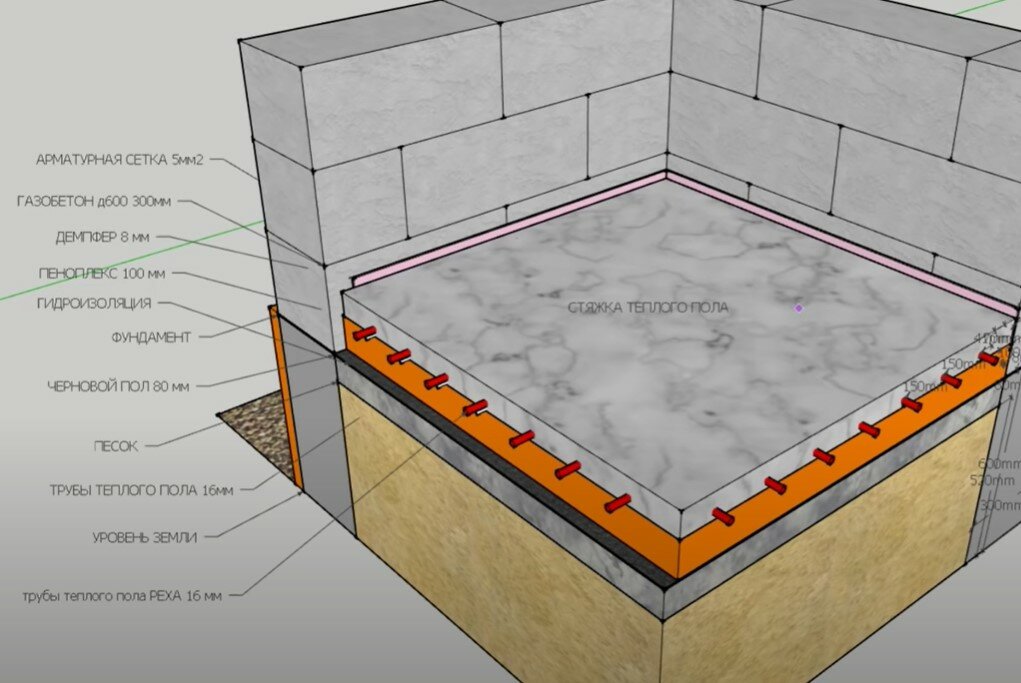

Важно. При обустройстве стяжки поверх системы теплых полов, необходимо проклеить весь периметр помещения, включая лестницы и колонны, демпферной лентой для компенсации тепловых расширений стяжки.

Гидроизоляция.

Гидроизоляция обязательна для помещений, контактирующих с водой:

санузлов;
кухонь;
парных;
бойлерных;
жилых помещений, в которых будет использоваться водяной тёплый пол.

Для гидроизоляции используются специальные пленки, мастики, а также наливные гидроизоляционные материалы. Подробнее о гидроизоляции можно прочесть здесь (ссылка на статью о водяном теплом поле).

Для прочих помещений, не контактирующих с влагой, гидроизоляция не обязательна.

Армирование.

Армирование бетонной стяжки – это процесс ее укрепления, которая позволит повысить показатели прочности при динамических, вибрационных, а также других механических нагрузках на полы. Процедура представляет собой укладку дополнительного слоя при заливке стяжки – армирующей сетки, которая может производиться из различных материалов и иметь разные размеры ячеек.

Армирование стяжки также не является обязательным этапом, но в некоторых случаях усиление пола необходимо. Увеличение прочности стяжки применяется в следующих случаях:

При монтаже систем теплых полов. Армирование защитит стяжку от растрескивания при перепадах температур Подробнее об армировании стяжки тёплого пола можно прочитать здесь и здесь;
При большой толщине стяжки;
При неровном черновом основании;
Армирование стяжки необходимо при обустройстве камина или печи.

Арматурная сетка должна быть приподнята над черновым основанием таким образом, чтобы при монтаже стяжки оказаться внутри слоя раствора. Для этого сетка укладывается на подушки из раствора или устанавливается на специальные подставки из пластика.

На сегодняшний день для армирования стяжки существуют множество различных материалов. Классический вариант - использование стальной арматуры или армированной сетки. Помимо этого существуют сетки из пластика и стекловолокна. При выборе этого материала необходимо руководствоваться инструкциями и рекомендациями заводов - изготовителей.

Установка маяков.

Для получения ровной горизонтальной поверхности всего применяются маяки. Это могут быть штукатурные маяки, либо металлические профили для монтажа гипсокартона. Для фиксации маяков используется раствор на основе цемента. Маяки не должны прогибаться или смещаться.

Важно. При использовании арматурной сетки, маяки должны быть установлены поверх неё. Для этого также используется раствор, закрывающий арматурную сетку на 1-2 сантиметра

После того, как стяжка начнет схватываться и будет способна выдержать вес человека, маяки извлекают, а образовавшиеся от них борозды заполняют растворной смесью.

Маяки, как правило, устанавливают параллельно друг другу, расстояние между маяками стяжки задается в пределах метра. Крайние направляющие располагаются на расстоянии 15 – 20 сантиметров от стен. Уровнем проверяется их горизонтальность в поперечном и продольном направлениях.

Через сутки, после установки маяков, помещение считается готовым для заливки стяжки.

Приготовление раствора

Стяжки на основе песка и цемента являются проверенным решением при обустройстве пола. Они прочны и долговечны, особенно при использовании арматурных сеток.

Стяжка, при обустройстве которой были соблюдены вся технологическая цепочка, прослужит столько же сколько и само здание.

Укладка цементно-песчаной стяжки.

Один из самых распространенных растворов на основе цемента воды и песка.

Устройство цементно – песчаной стяжки пола начинается с укладки раствора от дальней стены помещения в направлении к входной двери. При больших объемах работ на строительных площадках его закачивают растворонасосом.

Если это квартира, то раствор подвозят тачками и разравнивают лопатами. Смесь укладывают полосами между маяками. Правилом стягивают растворную смесь по маячным направляющим и заглаживают поверхность.

Если предусматривается повышенная нагрузка на пол, например, в производственных цехах, то согласно проекту, стяжку армируют, повышают марку раствора и ее толщину.

ВАЖНО. Для равномерного высыхания цементно-песчаной стяжки, важно соблюдать в помещении температурно-влажностный режим. Идеальные характеристики микроклимата таковы: 60-70% содержания влаги в воздухе при температуре 20-25 градусов.

Если в воздухе помещения переизбыток влаги, то стяжка будет долго сохнуть, а если слишком жарко, то поверхность покроется трещинами.

Низкая температура также замедлит процесс высыхания стяжки. При высокой температуре в помещении возможно расслаивание стяжки.

Высыхание стяжки происходит в течении 28 дней после заливки.

Укладка полусухой стяжки.

Полусухую стяжку изготавливают из цементно-вяжущих смесей с добавлением различного рода пластификаторов. Основным отличием от цементно-песчаной смеси является использование гораздо меньшего количества воды, благодаря чему до полного высыхания стяжки требуется меньше времени. Так же такая стяжка практически не имеет усадки и менее чувствительна к температурно-влажностному режиму.

Однако более сухой состав смеси подразумевает некоторые сложности — необходимо тщательное перемешивание всех компонентов с использованием бетономешалки, а также обязательное утрамбовывание поверхности с помощью виброплиты.

Высыхание стяжки занимает от 10 до 14 дней в зависимости от пропорций компонентов и добавленных в раствор пластификаторов.

Устройство стяжки пола

Стяжка имеет ряд важнейших преимуществ, среди которых можно назвать высокую прочность, превосходную теплоизоляцию и устойчивость к высокому давлению, создаваемому тяжелой мебелью.

Этапы создания стяжки

Предварительная уборка основы. На полу не должно находиться никакой пыли, строительного мусора или прочих посторонних предметов. Если под стяжкой будут проходить провода и прочие инженерные коммуникации, стоит позаботиться об их тепло- и гидроизоляции — для этого можно использовать гофру и поролоновую оболочку.
Следом за этим стоит позаботиться о гидроизоляции пола. Здесь есть несколько вариантов, различающихся эффективностью и величиной расходов. Наиболее дешевый, но не слишком долговечный вариант — настелить полиэтиленовую пленку, не забыв проклеить ее стыки. Если же стяжка делается на несколько десятков лет, желательно обработать пол битумной мастикой, которая равномерно распределяется при помощи паяльной лампы. Кроме того, можно приобрести и специализированную полимерную мастику.
После застывания необходимо выбрать оптимальный уровень стяжки — для этого нужно ориентироваться на свои предпочтения, а также на тип финишного покрытия и декоративных элементов, применяющихся в оформлении интерьера дома. Помните, что разница между толщиной плитки и паркетного покрытия составляет приблизительно 20 мм, а между плиткой и ламинатом — около 10–15 мм. Это следует учитывать при выборе уровня в различных помещениях.
Отметив уровень в одном углу, проставьте соответствующие точки на всех стенах — чтобы исключить ошибки, воспользуйтесь лазерным нивелиром. Затем соедините их между собой красящей нитью либо аналогичным приспособлением. Теперь осталось только установить маяки, которые будут соответствовать по высоте выбранному вами уровню.
В основании стяжки обычно лежит керамзит — этот материал имеет небольшой вес, переносит большие нагрузки за счет высокой эластичности, а также обеспечивает превосходную теплоизоляцию помещения. Его насыпают по уровню маяков, используя для выравнивания специальную рейку-правило. Чтобы обеспечить высокую прочность напольного покрытия, керамзит лучше полить жидким цементным раствором — это исключит перемещение отдельных гранул на большое расстояние и предотвратит в будущем растрескивание стяжки.
Следом осуществляется заливка пола. Как правило, для этого используют традиционную цементно-песчаную смесь, которая дополняется водой непосредственно на строительной площадке. Однако существуют специальные самовыравнивающиеся растворы, а также смеси для приготовления пенобетона. Однако последние варианты склонны к сильному растрескиванию, поэтому их нужно дополнительно покрывать обычным цементно-песчаным раствором для получения идеальной поверхности.

Нередко возникает вопрос относительно расхода материалов на создание стяжки. Расчет достаточно прост — согласно строительным нормативам, на один кубометр бетона необходимо использовать 410 килограммов цемента.

Формула для определения расхода материалов для создания стяжки

РЦ = S*(h/1000)*410,

где S — площадь помещения в квадратных метрах, а h — толщина стяжки в миллиметрах.

В качестве примера рассчитаем расход материала на стяжку пола в комнате площадью 25 квадратных метров при толщине слоя в 40 мм. РЦ=25*(40/1000)*410 = 410 килограммов или 8 мешков плюс 10 килограммов дополнительно.

Заказать звонок

Ваше имя Введите имя Телефон Неверно набран номер телефона

Заказать

расчет материалов

Укажите назначение Назначение Выберите назначениеавтосервисадминистративноебытовоеигровая зоналабораториямедицинскоепаркингпроизводственноеремонтноескладскоеспортивный залторгово-выставочноехолодильные камерыдругое Неверно набран номер телефона Контактный телефон * Укажите контактное лицо Контактное лицо Email указан неверно Электронная почта

ПлощадьНеверный ввод РегионНеверный ввод Введите код с картинкиПроверочный код указан неверно

Важность проектирования стяжки пола – часть 1

Цементно-песчаные и бетонные стяжки часто упускают из виду или полностью упускают из виду, когда дело доходит до проектирования. Часто парень на инструментах в день стяжки заканчивает проектированием стяжки.

И знаете что? Обычно ему наплевать на то, будет ли стяжка скручиваться, отслаиваться, трескаться, подниматься или крошиться.

.. Или позволяет ли высота стяжки по-прежнему соответствовать австралийским стандартам по высоте гидроизоляционной мембраны и высоте балюстрады.

..Или поддерживается ли правильный порог на входе в дверь.

Вот почему важно относиться к скромной стяжке пола с уважением, которого она заслуживает, и почему проектировщики должны играть более активную роль в проектировании стяжки для предотвращения дефектов.

Риски несоответствующей конструкции стяжки

По данным Бетонного центра (Великобритания), основной риск выхода из строя связанной стяжки связан с отслоением от основания. Прочность склеенных стяжек обычно зависит от основания, поэтому отслоение может привести к растрескиванию и, возможно, смещению стяжки.

Основным риском для несвязанных стяжек (также по данным Бетонного центра) является скручивание и подъем. Скручивание и подъем могут нарушить гидроизоляцию и напольное покрытие, отрицательно сказаться на падении, вызвать растрескивание примыкающих элементов здания и вызвать неровности поверхности пола.

Другие риски или типы отказов из-за небрежного проектирования стяжки включают:

Чрезмерное растрескивание при усадке
Растрескивание при расширении и отслоение напольных покрытий
Выкрашивание
Повреждение гидроизоляционных слоев
Истирание и износ
Недостаточное количество водопадов и скоплений воды
Несоответствие высоты/уровня окружающих элементов, таких как балюстрады, дверные пороги и т.д. выщелачивание
Растрескивание вследствие дифференциального смещения – например, на оштукатуренных кромках плит

Конструктивные причины разрушения стяжки

По данным Flowcrete, большинство повреждений стяжки происходит из-за неправильной практики укладки. Тем не менее, важно, чтобы спецификатор играл свою роль в проведении необходимой комплексной проверки, чтобы избежать дефектов, связанных с дизайном.

Разработчику легко скопировать и вставить предыдущую спецификацию или возложить на подрядчика ответственность за проектирование деталей стяжки. К сожалению, установщик не имеет достаточной квалификации, чтобы определить все важные конструктивные соображения, уникальные для проекта, и, вероятно, его это не волнует.

Например, монтажник стяжки не должен определять ожидаемую усадку основания, прогиб консольной бетонной плиты или если стяжка находится в единственном месте, доступном для 20-тонного крана. заменить кондиционер через 20 лет. Все это может привести к выходу из строя стяжки в краткосрочной, среднесрочной или долгосрочной перспективе соответственно.

Таким образом, от профессиональных проектировщиков требуется информация о том, как должна быть спроектирована стяжка, чтобы приспособиться к предполагаемым условиям эксплуатации в конкретных условиях здания.

Итак, давайте рассмотрим некоторые распространенные причины выхода из строя стяжки, связанные с конструкцией, и способы их предотвращения.

Недостаточная прочность

Недостаточная прочность, по моему опыту, чаще всего является результатом чрезмерного количества песка в цементе и/или неправильного смешивания на месте. Это может привести к выходу из строя или разрушению под нагрузкой во время эксплуатации. Я лично участвовал в проектах, где готовая стяжка была сродни детской песочнице.

Целесообразно четко указать в спецификации как требуемый состав смеси, так и минимальные требования к номинальной прочности.

Указание пропорции смеси уменьшит путаницу на месте, так как не возлагает ответственность за определение пропорции смеси на установщика — он не собирается звонить своему местному технологу по бетону, чтобы выяснить, как должен выглядеть состав смеси для достижения такой прочности. Он просто сделает наилучшее предположение о том, как должно выглядеть соотношение смеси, и продолжит работу без задержек. Это может привести к проблемам, поскольку его лучшее предположение, скорее всего, неверно.

При использовании плитки в стандартных жилых помещениях соотношение смешивания часто находится в диапазоне от 1:3 до 1:5 (цемент:песок). Однако этот диапазон часто бывает слишком слабым, и окончательное соотношение будет зависеть от области применения, условий эксплуатации и напольных покрытий. Например, такой состав смеси слишком слаб и поэтому не подходит для эластичных напольных покрытий, как указывает ARDEX в своем техническом бюллетене .0068 .

Требования к прочности должны быть получены из ожидаемых наихудших условий эксплуатации. Например, будет ли стяжка подвергаться движению растений во время технического обслуживания? Или необходим ли доступ грузовика к уложенной стяжке во время строительства?

Составитель спецификации должен начать с определения всех вариантов использования, в том числе на всех этапах жизненного цикла здания: строительство, эксплуатация и техническое обслуживание. Работая в обратном направлении, можно определить требуемую прочность стяжки.

Несмотря на то, что на проектировщика явно возлагается повышенная ответственность, связанная с определением состава смеси, правильное выполнение расчетов заранее и , а не возложение ответственности на подрядчика, сэкономит много душевных страданий в будущем.

Если готовая стяжка должна выступать в качестве изнашиваемой поверхности, то прочность должна учитывать стойкость к истиранию. В таблице 4.6 AS 3600 указана минимальная прочность, необходимая для сопротивления истиранию для различных типов движения.

Помните, что верхняя часть стяжки обычно самая слабая, так как вода и мелкий заполнитель поднимаются наверх. Это следует учитывать в сочетании с водоцементным отношением для определения ожидаемой прочности поверхности , а не только средней прочности всей стяжки.

Обеспечьте соблюдение любых положений спецификации на объекте во время строительства в рамках процесса обеспечения качества. Лучше всего с самого начала продумать процесс обеспечения качества, так как он определит, что необходимо включить в спецификацию

Например, если оговорен требуемый состав смеси, вы можете включить в спецификацию точку наблюдения, чтобы убедиться, что вы присутствуете на месте во время смешивания.

Если указана номинальная прочность, вы можете включить в спецификации требование о произвольном отборе образцов из партии для независимого тестирования. Или потребовать, чтобы напольные покрытия не применялись до тех пор, пока не будут проведены испытания на твердость на месте, такие как испытание молотком Шмидта.

Также рекомендуется указать требования к смешиванию с помощью электрического миксера. Это сведет к минимуму вероятность локализованных слабых мест из-за высокой концентрации песка, что является общей проблемой для песчаных стяжек.

Неспособность контролировать усадку

Контроль усадки особенно важен при работе с большими площадями, например, на крыше, в аэропорту или на заводе.

Усадка происходит по мере того, как вода в смеси вытекает из цементного теста и испаряется. Длительная усадка при высыхании может продолжаться до 3-4 лет, что может привести к растрескиванию стяжки и любого напольного покрытия уже после укладки.

Подъем и скручивание стяжки происходит из-за различий в усадке по толщине стяжки. Обычно это происходит из-за того, что верхняя поверхность высыхает быстрее, чем нижние слои из-за испарения. Следовательно, верхний поверхностный слой сжимается и приподнимает края стяжки.

Один из основных способов минимизировать риск повреждений, вызванных усадкой, — указать максимальное водоцементное отношение. Это связано с тем, что чем выше водоцементное отношение, тем больше воды уходит из смеси и тем больше объемное изменение.

Максимальное водоцементное отношение будет зависеть от ряда факторов, таких как используемые заполнители и требуемая предельная прочность.

Другие методы уменьшения последствий усадки включают:

Указание конкретных мест компенсационных/регулировочных швов: AS 3958.1 рекомендует размещать деформационные швы с интервалом примерно 4,5 м. Тем не менее, это довольно общее правило, и в действительности при проектировании компенсационных/упорных соединений необходимо учитывать некоторые особенности. Например, если в стяжке имеется неправильная форма или отверстие, может потребоваться компенсационный шов или несколько компенсационных швов для снятия напряжений, возникающих в углах.
Расположение стыков слишком важно, чтобы доверять его монтажнику. Как указано в Справочнике Совета по плитке Северной Америки (TCNA) по укладке керамической, стеклянной и каменной плитки:
«Профессионал-проектировщик или инженер должен указать конкретные места и детали деформационных швов на чертежах проекта».
Что дополнительно подкрепил Скотт Карозерс из Образовательного фонда керамической плитки:
«… установщик не несет ответственности за проектирование и расположение этих стыков. Это должен сделать профессиональный дизайнер или инженер».
‍
Использование армирования в стяжке: Армирование может поглощать растягивающие напряжения, связанные с усадкой, чтобы смягчить последствия усадки и уменьшить размер усадочных трещин. Фактически, AS 4654.2 предусматривает, что любая несвязанная стяжка должна быть армирована сеткой. Армирование может состоять из стекловолоконной сетки или тонкой стальной сетки.
‍
Рекомендуется использовать сетку из стекловолокна, такую как AR Glass Scrim от Domcrete, или сетку из оцинкованной стали, чтобы ее можно было продолжить через стыки и к внешним краям стяжки для уменьшения скручивания без риска коррозии в будущем.
Примечание: общепризнано, что использование армирующего волокна может помочь с пластиковым растрескиванием при усадке, но данные свидетельствуют о том, что это не эффективно для контроля усадки при длительном высыхании .
‍
Указание минимальной толщины стяжки: Более толстая стяжка более устойчива к скручиванию и подъему. Не говоря уже о том, что в целом они более устойчивы к растрескиванию и крошению при вводе в эксплуатацию.
AS 3958.1 предписывает минимальную толщину несвязанной стяжки 40 мм, однако AS 4654.2 рекомендует минимум 50 мм. Стяжка толщиной 40–50 мм по-прежнему склонна к скручиванию, поэтому, по возможности, старайтесь, чтобы минимальная толщина стяжки была значительно выше этой, чтобы предотвратить скручивание и подъем — Бетонный центр рекомендует Толщина 100 мм для неармированных несвязанных стяжек .
‍
Укажите минимальные требования к отверждению: Четко укажите, что стяжки должны затвердевать (постоянно увлажняться) в течение как минимум 7 дней, после чего следует 2 недели высыхания на воздухе перед укладкой плитки, как указано в AS 3958.
Это обеспечивает две вещи: (1) предотвращают быстрое высыхание и (2) допускают контролируемую усадку стяжки перед нанесением напольного покрытия, тем самым снижая риск отслоения.
‍
В некоторых случаях можно применять жидкий отвердитель, такой как Fosroc Concure WB30, для удержания влаги в стяжке и уменьшения усадки. Это может создать проблемы, если происходит отсроченная усадка из-за невозможности высыхания, поэтому этот подход следует оценивать в каждом конкретном случае.

Укажите присадки, уменьшающие усадку или уменьшающие воду: В некоторых случаях риск растрескивания или скручивания при усадке может иметь неприемлемые последствия для производительности и долговечности. Можно рассмотреть использование добавок, таких как Eclipse 4500 от GCP Applied Technologies, которые, например, могут уменьшить усадку более чем наполовину после 90 дней.

Отсутствие контроля расширения

По данным Федерального управления автомобильных дорог Министерства транспорта США коэффициент теплового расширения бетона находится в диапазоне 8–12 миллионных долей на градус Цельсия или 0,012 мм/м/°C. На 30-метровой палубе при изменении температуры на 38 градусов это приведет к расширению на 13,68 мм.

Вспучивание, растрескивание и вздутие, вызванные расширением, являются распространенной проблемой, особенно при использовании пористой керамической или терракотовой плитки на залитой солнцем террасе, которая также подвергается воздействию дождя. В то время как бетон расширяется в результате нагревания, плитка расширяется двумя способами – из-за поглощения тепла и влаги.

Согласно статье Latham Australia о дизайне компенсационных швов, керамическая плитка может расширяться в пределах 0,004–0,008 мм/м/°C из-за теплового расширения. На 30-метровой палубе при изменении температуры на 30 °C это приведет к расширению на 7,2 мм. Тем не менее, именно поглощение влаги в некоторых случаях может вызвать наибольшее расширение.

В стандарте AS 4459.10 для керамической плитки указан предел расширения при влажности 0,06%. На этом пределе эффект расширения влаги составляет почти в три раза больше теплового расширения при изменении температуры на 30oC.

Тем не менее, AS ISO 13006 двусмысленно указывает:

«Большинство глазурованной и неглазурованной [керамической] плитки имеют незначительное расширение влаги, что не способствует проблемам с плиткой, если плитка правильно закреплена (установлена). Однако при неудовлетворительном способе крепления или в определенных климатических условиях расширение влаги, превышающее 0,06% (0,6 мм/м), может вызвать проблемы».

Мне это не понятно. Несмотря на то, что значительное расширение влаги может произойти во время хранения и транспортировки, если плитка местного производства используется в среде с низкой влажностью, у нее может не быть возможности полностью расшириться при хранении и транспортировке. И, следовательно, будет расширяться в процессе эксплуатации. Это особенно верно для более пористой плитки, такой как терракота, которая может расширяться в два раза больше, чем керамика.

В своей статье «Необходимость установления соглашения о расширении влаги для анализа отказов системы укладки» Ричард Боуман из CSRIO предполагает, что основной причиной всплывающих или отказов при подъеме укладки является сочетание расширения и усадки плитки. незрелые бетонные плиты/стяжки при ускоренной укладке плитки.

Посмотрим правде в глаза, большинство строительных работ пытаются ускорить укладку плитки как можно скорее после того, как стяжка выйдет из строя. Таким образом, по этой причине расширение влаги не может быть преодолено так легко, как это пытается сделать AS ISO 13006.

Другие меры по снижению риска дефектов, связанных с расширением, включают:

Расчеты должны выполняться на основе конкретного типа используемого материала и его «наихудших» характеристик влаго- и теплового расширения. Учитывайте ожидаемые колебания температуры при эксплуатации и добавляйте дополнительную погрешность.
Справочник TCNA по укладке керамической, стеклянной и каменной плитки рекомендует ширину шва, в четыре раза превышающую ожидаемое смещение.
По крайней мере, следуйте рекомендациям AS 4654.2, который рекомендует компенсационные швы толщиной 10 мм через каждые 4,5 м.
‍
Важно, чтобы швы были заполнены «постоянно деформируемым материалом». Нет смысла делать компенсаторы, если они заполнены несжимаемым материалом. Таким образом, в качестве спецификатора целесообразно указать материал наполнителя или герметика, сжимаемость которого соответствует расчетному расширению.
‍
Кроме того, нет смысла указывать компенсационные швы и материал для заполнения швов, если подрядчик их не устанавливает. Включите в спецификацию контрольную точку для осмотра сформированных швов перед укладкой стяжки.

Подробнее в части 2. , который часто называют мерой волнистости поверхности. Для полов нормальной точности он определяется как ограничение отклонения поверхности под поверочной линейкой, уложенной плашмя на поверхность.

Ниже приведена общая классификация регулярности поверхности для полов нормальной точности (выдержка из отчета CIRIA 184):

Классификация ровности поверхности стяжек для полов нормальной точности Применение СР1 Высокий стандарт СР2 Обычный Стандартный СР3 Вспомогательный стандарт

В соответствии с Кодексом правил Британских стандартов ровность поверхности стяжек для полов нормальной точности измеряется на основе отклонения от поверочной линейки, уложенной на поверхность. А отклонения измеряют между точками, которые соприкасаются с поверхностью пола, от нижней стороны линейки с помощью линейки или другого подходящего точного измерительного прибора.

Тем не менее, код диктует различные спецификации в зависимости от типа стяжки и окончательной отделки пола, и важно убедиться, что метод измерения соответствует конкретной спецификации.

Регулярность не соответствует исходной точке Соответствует

Регулярность соответствует исходной точке не соответствует

Практические рекомендации BS по измерению ровности поверхности стяжек для полов нормальной точности (выдержка из отчета CIRIA 184):

Тип стяжки или база	Критерии измерения
Стяжки для укладки гибких полов	BS8203. 2-метровая линейка, уложенная в контакте со стяжкой Максимальный зазор, измеренный штангенциркулем SR1 3 мм SR2 5 мм SR3 10 мм
Стяжки для укладки покрытий или напольных покрытий, укладываемых на месте	BS8204 Часть 1. 2-метровая линейка, уложенная в контакте со стяжкой Максимальный зазор, измеренный штангенциркулем SR1 3 мм SR2 5 мм SR3 10 мм
Стяжки для наклеивания жесткой плитки на клей	BS5385 Часть 3. 2-метровая линейка, уложенная в контакте со стяжкой Максимальный зазор, измеренный штангенциркулем SR1 3 мм SR2 5 мм SR3 10 мм
Стяжки для укладки деревянного пола	БС8201. Местные отклонения уровня не должны превышать +/-3 мм от среднего значения при измерении на расстоянии 2 м с использованием поверочной линейки

Меры по устранению недостатков

Меры по исправлению положения в случае несоответствия обычно включают локальную шлифовку (где влияние на внешний вид не является проблемой). Для таких покрытий, как керамические полы и натуральный камень, наиболее подходящим вариантом будет локальная шлифовка или нанесение выравнивающих составов.
