Конструкция двухскатной крыши дома

Среди конструктивных частей дома самой интересной и выразительной деталью может быть двускатная крыша. Даже угрюмый домик из четырех стен такая красавица может преобразить и украсить.

Конструкция двускатной крыши дома — тема нашей сегодняшней статьи.

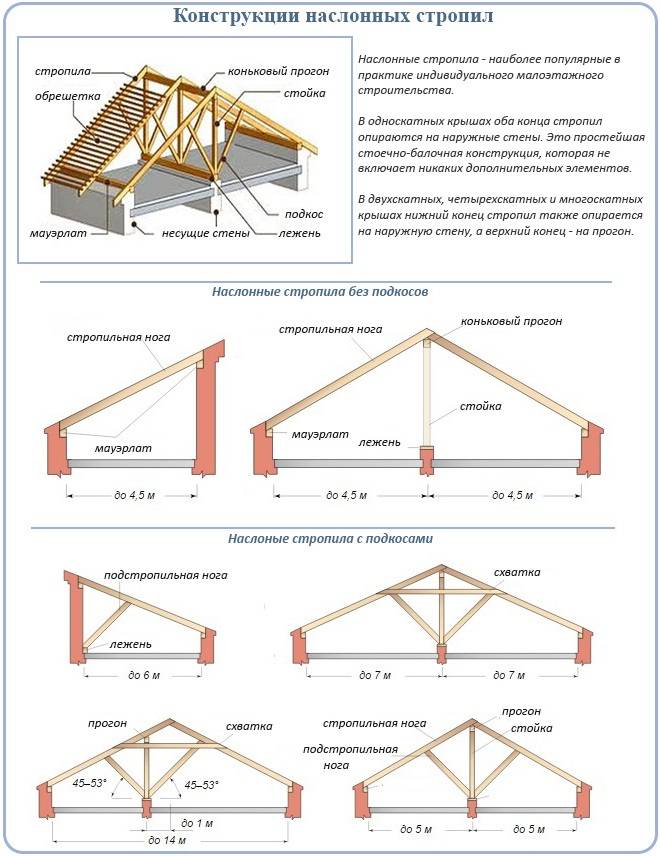

Основным несущим элементом деревянной двускатной крыши являются стропила. Это наклонные деревянные балки, расположенные с определенным шагом, на которые укладываются элементы обрешетки, служащей основанием для кровельного пирога. Стропила опираются по двум концам на неподвижные опоры, а при необходимости, подпираются стойками и подкосами.

Подробней разобраться с элементами крыши можно с помощью статьи «Элементы деревянной крыши».

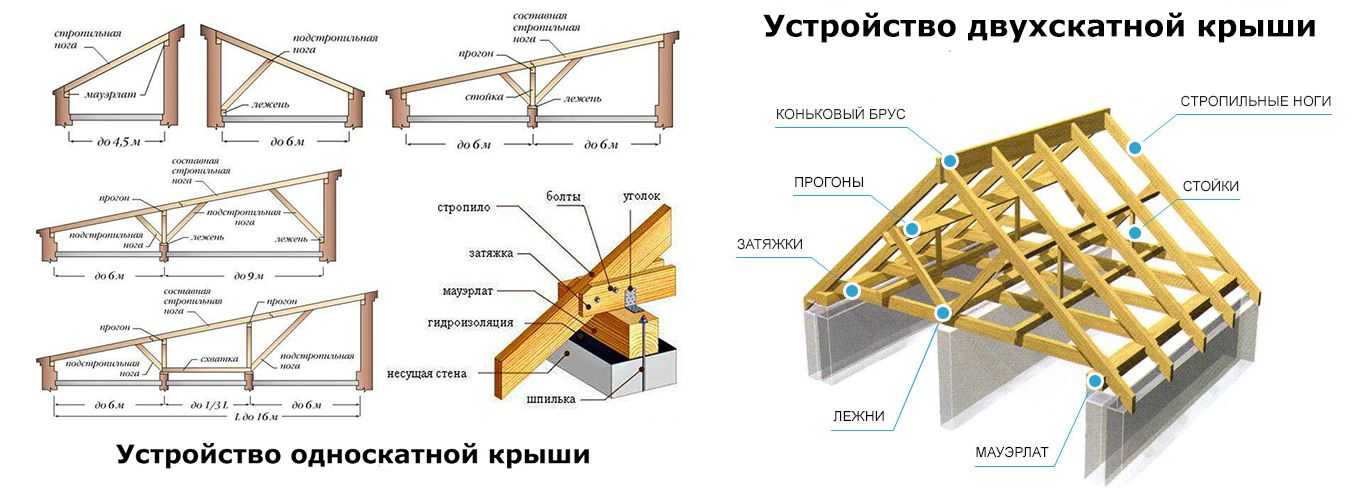

Разберем конструкцию двускатной стропильной крыши на примерах.В домах с расстоянием между наружными стенами 6-7 м применяется треугольная стропильная конструкция двускатной крыши с затяжкой (рис.

1, 2).

 Первый вариант – две наклонных стропильных ноги опираются внизу на стену, а вверху – друг на друга. Чтобы ноги не «разъехались», внизу устанавливается затяжка крыши. Недостаток такой конструкции в том, что затяжки, расположенные с довольно частым шагом, будут просто мешать ходить по чердачному помещению.

Второй вариант более комфортный. В этом случае затяжка крыши располагается приподнятой на высоту 1,5-1,8 м. Обязательным условием для этой конструкции крыши являются надежные стены, которые воспримут нагрузку от пытающихся «разъехаться» ног, так как затяжка в этом случае работает хуже, чем в первом варианте.



Если в здании есть центральная несущая стена, возможно выполнить крышу с опиранием стропил на эту стену.

Вариант, показанный на рисунке 3, рассчитан на небольшое расстояние между стенами. Стропильная нога при этом ничем не подпирается, лишь опирается по краям на стены. При этом чердачное пространство полностью используется.

Если расстояние между стенами большое, и сечение стропильной ноги не выдерживает нагрузки, устанавливаются наклонные подкосы, как показано на рисунке 4.



Также можно усилить стропильную ногу подмогой согласно рисунку 5.



Если центральная несущая стена не выходит в пространство чердака, но может служить опорой для крыши, можно применить конструкцию, показанную на рисунках 6 и 7.

Пролет для такой конструкции может быть больше, чем для показанных на рисунках 1 и 2. При этом возможна значительная экономия на сечении стропил за счет установки наклонных подкосов, подпирающих стропильные ноги.



Крыша с подкосами, показанная на рисунке 7, является односкатной. Если нужна именно такая конструкция, можно запросто применить данный тип деревянной крыши. Необходимость установки стойки и подкосов зависит от расстояния между наружными стенами, сечения стропил, их шага и нагрузки.

Таким образом, деревянные скатные крыши бывают с затяжкой, с опиранием стропил на среднюю стену, а также с подкосами.

Определиться с сечением и шагом стропил для вашего дома поможет статья «Расчет сечения стропил».

А определить снеговую нагрузку на крышу для расчета стропил можно с помощью этой статьи «Как определить нагрузку на крышу в вашем районе».



Устройство стропильной системы двухскатной крыши дома: видео

Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.

Крыша с двумя скатами

Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.

Вернуться к оглавлению

Содержание материала

• 1 Виды двухскатных крыш
• 2 Конструктивные элементы двухскатной крыши
  • 2. 1 Мауэрлат
  • 2.2 Лежень
  • 2.3 Стропильная нога или стропила
  • 2.4 Затяжка
  • 2.5 Стойки
  • 2.6 Подкосы
  • 2.7 Обрешётка
  • 2.8 Конёк
  • 2.9 Свесы
  • 2.10 Кобылки
  • 2.11 Фронтон
• 3 Особенности проектирования двухскатной крыши
• 4 Порядок проведения монтажа двухскатной кровли

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

Вернуться к оглавлению

Конструктивные элементы двухскатной крыши

Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.

Мауэрлат

Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.

Размещение мауэрлата

Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.

Лежень

Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.

Размещение леженя

Расположение и способы крепления лежней зависит от общей конструкции кровли.

Стропильная нога или стропила

Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм.

Крепление стропильной ноги к мауэрлату может быть:

• Жёсткими, обеспечивающим неподвижное соединение, применяющиеся для кирпичных домов и блочных сооружений; Размещение строительной ноги

• Скользящим, предусматривающим подвижность кровельного каркаса при усадке, используется при устройстве покрытия домов из рубленного бревна или зданий из оцилиндрованного бруса.

Затяжка

Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.
В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.

Размещение затяжек

Крепление может быть выполнено двумя способами:

• враспор;
• внахлест.

Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.

Стойки

Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.

Размещение стоек

Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.

Подкосы

Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.

Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.

Размещение подкосов

Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.

Обрешётка

Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:

1. Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.

   Обрешетка крыши

2. Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.

Устройство обрешётки может быть выполнено из таких материалов, как:

• обрезная доска;
• не обрезная доска;
• влагостойкая фанера;
• ориентированно-стружечная плита;
• шпунтованная доска.

Вид материала для укладки зависит от типа внешнего покрытия кровли.

Пример обрешетки крыши

Конёк

В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.

Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.

При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.

Строение коньковой детали

Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.

Свесы

Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.

Примеры свесов крыши

Свесы или карнизы могут быть следующих типов:

• заподлицо;
• открытый;
• закрытый;
• с выступом стропил.

В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:

• деревянная вагонка, строганная доска;
• оцинкованные листы;
• пластиковая вагонка или сайдинг;
• софиты или вентилирующий сайдинг.

Технология монтажа и крепления выбирается с учётом типа обшивки.

Кобылки

Это доска, с помощью которой производится удлинение стропила для обустройства свеса.
Как правило, для её изготовления берутся более тонкие доски, что позволяет:

• более точно сформировать конфигурацию карниза;
• снизить стоимость пиломатериала;
• облегчить монтаж стропильной системы.

Размещение кровельной кобылки

Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.

Фронтон

Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.

Размещение фронтона крыши

Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.

Вернуться к оглавлению

Особенности проектирования двухскатной крыши

При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.

1. Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
   Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
2. Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.

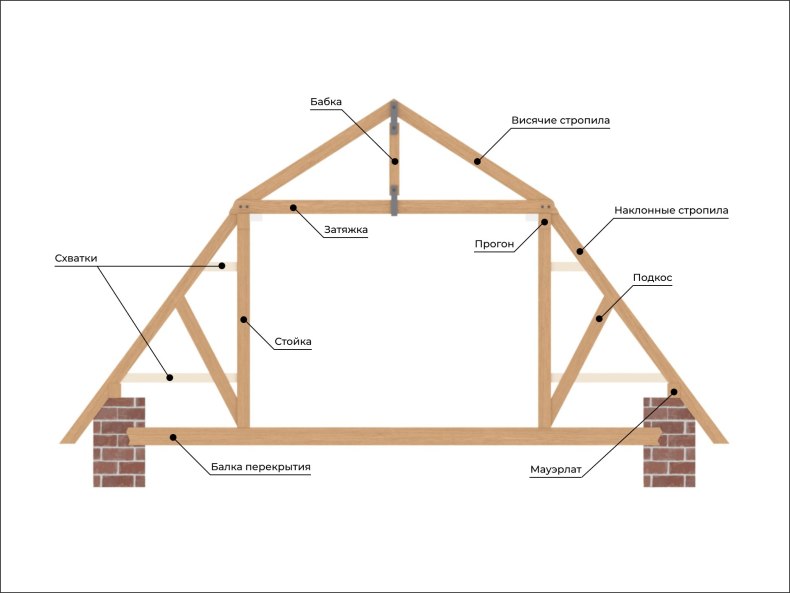

   Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:

Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.



Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.

Вернуться к оглавлению

Порядок проведения монтажа двухскатной кровли

Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.

При этом работы проводятся в следующем порядке.

• Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.

  При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения; Монтаж мауэрлата, лежней и балок перекрытия

• Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:

  При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
  Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;

• Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:
  • Каркасный. Первоначально выстраивается деревянный каркас с учётом планируемых окон и дверей. Также учитывают и тип внешней обшивки, чтобы обеспечить её крепление к брускам каркаса; Пример зашивки каркасного фронтона

  • Бревенчатый или брусовый. Как правило, данный тип устройства фронтона выполняется на этапе возведения стен. Если он устанавливается на кирпичное или блочное основание здание, то его монтаж выполняется перед установкой стропильной системы; Пример бревенчатого фронтона

  • Кирпичный или блочный. Также устанавливается одновременно со зданием или до устройства стропиловки. Для обшивки на фронтон дополнительно крепятся деревянные рейки, как основание для отделки. Пример кирпичного фронтона

  Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;

• Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками; Монтаж обрешетки

• Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
  На данном этапе производится также утепление и гидроизоляция кровли; Монтаж гидроизоляции и кровельного покрытия крыши




• Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
  При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
  Существует два основных способа подшивки:

• по стропилам, когда доски фиксируются с нижней их части либо вдоль, либо поперек на дополнительные рейки; Подшивка свесов крыши

• с установкой короба, который соединяет край стропила и стену здания, а также является каркасом для фиксации декоративных элементов.

Смотрите в видео: подробный процесс установки двускатной крыши дома.

Зная ключевые технологические особенности и соблюдая порядок монтажа можно выполнить сборку двухскатной крыши своими руками. Таким образом, устройство двухскатной крыши является оптимальным решением при строительстве надёжной и недорогой кровли жилого дома.

Строительство крыши

Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.

Двускатная крыша — Виды, преимущества и недостатки — Портал гражданского строительства

Крыша является важной частью любой строительной конструкции, так как служит ее верхним покрытием. Конструкционный элемент защищает всю конструкцию от погодных явлений, таких как дождь, мороз, град и т. д. Различные типы крыш были изобретены и используются во всем мире из-за неизбежности кровли в строительстве зданий. Двускатная крыша является одним из таких основных стилей крыши.

Что такое двускатная крыша?
Двускатная крыша имеет две наклонные стороны, вершина которых находится в центре. Односкатная крыша – это другое название двускатной крыши. Остроконечная крыша выбрана потому, что она предотвращает попадание воды из навесов крыши и дешевле, чем другие типы крыш, такие как вальмовая или плоская крыша. Цвета, формы и расположение используются для настройки конструкции двускатной крыши. Если вы ищете сочетание декора, функциональности, современного дизайна и элегантности, двускатная крыша — это то, что вам нужно.

Двускатные крыши являются типичным явлением во многих формах архитектуры и дают превосходный дизайн кровельного покрытия во всем мире и снежных регионах. Они имеют красивый классический вид и широко используются в современной архитектуре.

Рис. 1: Двухскатная крыша
Предоставлено: homezonline.in

Двускатные крыши представляют собой структурные крыши, покрывающие конструкцию с крутыми скатами, поднимающимися к вершине, где скат двух сторон встречается на скатных поверхностях. Обычно встречающийся в традиционной и современной архитектуре во многих регионах мира и используемый в холодных погодных условиях с сильными дождями и снегопадами для их защиты, его конструкция коттеджей от утечки воды в основном состоит из более восприимчивых.

Из-за привлекательного внешнего вида и простоты конструкции двускатные крыши наиболее распространены в жилищном строительстве Бразилии. Они также защищают сток дождевой воды от скатных поверхностей. Двускатные крыши также популярны в Новой Англии и Канаде для исторических типов крыш, и эти конструкции стали более модными.

Конструкция двускатной крыши:
Конструкция двускатной крыши состоит из двух противоположных боковых частей от точки конька крыши. Вершина двускатной крыши соединяет две боковые части ската. Здание спроектировано с уклоном двускатной крыши и водосточным желобом. Коньковая доска проходит параллельно кровле двускатной крыши и внешним стенам.

Между вершинами двух обычных стропил находится коньковая доска. Эта коньковая доска прибивается к стропилам. Стропила крепятся так, чтобы уклон продолжал быть направленным вниз. Вдоль наружных стен стропила крепятся на гвоздь.

Компоненты двускатной крыши:
Конек:
Конек вашей крыши — самая высокая точка. Это самая высокая точка наклонной крыши.
Карнизы :
Карнизы – это нижние края крыши, которые нависают над внешними стенами дома. Карниз на другой стороне дома также расположен.
Фронтон:
Крыша представляет собой А-образную боковую стенку дома, образующую пик крыши. Дом на картинке выше имеет две крыши, по одной на каждом конце.
Рейк:
Рейк — это часть крыши, которая заканчивается фронтоном.

Типы двускатной крыши:
1. Передняя двускатная крыша:

Рис. 2: Передняя двускатная крыша
Предоставлено: digsdigs.com фронтальная двухскатная крыша. Это обычный компонент домов в колониальном стиле, но его популярность в качестве дизайна растет. Этот тип дизайна подходит, если ваш дом уже построен, и вы хотите добавить декоративные стили, архитектуру и другие цели. Это очень хорошо для обеспечения приятных цветов в соответствии с вашими предпочтениями и придания идеального вида с дополнительными штрихами, такими как различные деревянные или кирпичные конструкции прямо под крышей.

2. Двускатная крыша:

Рис. 3: Двускатная крыша
Предоставлено: jampaper.com на каждом конце. Эти конструкции представляют собой красивые кровельные покрытия, которые делают дом длиннее и дают вам гораздо больше места внутри и классический вид снаружи.

3. Двускатная крыша:

Рис. 4: Двускатная крыша
Предоставлено с сайта decoratorist.com

Крестообразная двускатная крыша состоит из двух или более двускатных крыш, которые сходятся под углом, обычно с двумя гребнями, выровненными перпендикулярно. Поскольку крестообразная двускатная крыша изменяет контур строения, жилища в этом стиле часто имеют более сложный план. Например, дома с перекрестной двускатной крышей могут иметь отдельные крылья, большее крыльцо или примыкающий гараж.

4. Голландская двускатная крыша:

Рис. 5: Голландская двускатная крыша
Предоставлено: houzz.com

Голландская двускатная крыша представляет собой нечто среднее между двускатной и вальмовой крышами. На большинстве крыш фронтон ставится на шатровую крышу, что обеспечивает больше места на чердаке. Многие владельцы недвижимости предпочитают этот стиль, потому что он улучшает привлекательный внешний вид и предлагает дополнительные практические преимущества помещения.

5. Двускатная крыша с односкатной крышей Дополнение:

Рис. 6: Двускатная крыша с односкатной крышей Дополнение
Предоставлено: ofdesign.net к коньку двускатной крыши. Эта гибридная форма популярна среди владельцев недвижимости, которые хотят расшириться, поскольку она обеспечивает большую высоту и пространство, не влияя полностью на структуру или внешний вид крыши.

Преимущества двускатной крыши:
i) Простота проектирования:
Крыши просты в проектировании. По сравнению с другими вариантами крыш, эти крыши требуют довольно простых строительных технологий.

ii) Меньше затрат на установку;
Двускатная крыша имеет низкую стоимость установки и проста в установке. Конструкция этого кровельного материала довольно проста, что упрощает его установку и снижает связанные с этим затраты.

iii) Отвод воды:
Наклонная конструкция крыши работает как надежная система отвода воды. Из-за наклонного уклона вода и снег могут легко соскальзывать с крыши. Эта функция крыши снижает вероятность протечек, позволяя крыше оставаться без повреждений и дольше служить.

iv) Дополнительная жилая площадь:
Треугольная форма двускатной крыши дает домовладельцу дополнительное пространство. Из-за двускатной крыши домовладельцы могут извлечь выгоду из воздушного потока.

v) Материалы:
Что касается кровельного материала, то можно выбрать из множества материалов. В зависимости от требований металлические листы, глиняная черепица и бетонная черепица могут использоваться для изготовления крыш и дополнения дома.

Недостатки двускатной крыши:
i) Осторожно установите двускатную крышу:
Двускатные крыши относительно легко построить, но это должен делать профессионал. Если используются правильные материалы и конструкция правильно поддерживается, хорошая двускатная крыша может прослужить долгое время. Если каркас не сконструирован должным образом, крыша может рухнуть.

ii) Легко взломать:
Двускатная крыша обычно состоит из конструкции и черепицы. Важно помнить, что крыша всегда подвергается воздействию солнечного света и дождя. В результате крыша со временем сломается и потребует ремонта. Для повышения долговечности кровли используйте термостойкие и водостойкие покрытия.

iii) Учитывая водные нагрузки:
Двускатная крыша трудно протекает, так как она имеет наклонный скат с двух сторон. С другой стороны, крыша не выдержит дождя, если будет установлена ​​слишком легко. Чем выше наклон крыши, тем больше вероятность того, что она рухнет. Чтобы этого избежать, сделайте скат крыши под острым углом.

Заключение:
Двускатные крыши являются привлекательной чертой любого дома, и, как и все другие архитектурные элементы, вы можете редактировать, добавлять, удалять и настраивать их в соответствии со своими предпочтениями. Существует множество стилей двускатных крыш на выбор, и все они одновременно прочные и красивые. Однако имейте в виду, что их может быть не так просто изменить после их установки, поэтому вы должны быть уверены, прежде чем применять какие-либо из этих предложений.

Каталожные номера:
1. Команда, округ Колумбия (2020, 17 апреля). Двускатная крыша | 5 типов двускатной крыши | История и срок службы двускатной крыши | Преимущества недостатки. Гражданская мечта. https://dreamcivil.com/двускатная крыша/.
2. Преимущества и недостатки двускатной крыши. (2021, 15 июня). Angi.https://www.angi.com/articles/pros-and-cons-gable-roofing.htm.
3. 7 популярных идей дизайна двускатной крыши для улучшения вашего дома. (2021, 11 июня). Декоист. https://www.decoist.com/gable-roof-designs/?chrome=1.
4. Лернер, М. (2021, 4 июня). Что такое двухскатная крыша? Все, что вам нужно знать — NewHomeSource. NewHomeSource. https://www.newhomesource.com/learn/двускатные крыши/.
5. Махаджан Б. (30 ноября 2019 г.). Двускатная крыша | Остроконечная крыша | 5 типов двускатных крыш | Фронтон крыши | Дизайн двускатной крыши. Гражданские концепции. https://civiconcepts.com/blog/двускатная крыша.
6. Различные типы двускатных крыш | Кровля JTC. (2016, 16 июня). JTC Roofing Contractors Ltd.

Поделиться этим постом

Если у вас есть вопрос, вы можете задать вопрос здесь .

ABE377/AE413: усиление крыши

Хэл С. Ноулз III, Крейг Миллер, Кэтлин С. Рупперт, Карла А. Ленфести и Барбара Холдеман ²

Эта публикация является частью 4 из 6 серии «Образование + действие = уменьшение ущерба от ветра». Для просмотра остальной части серии посетите https://edis.ifas.ufl.edu/topic_series_wind_damage_mitigation.

Крыша помогает сохранить комфорт и сухость в вашем доме. Но во время сильного ветра урагана плохо спроектированные или плохо обслуживаемые крыши могут разрушиться (рис. 1). Вот несколько советов, как укрепить крышу.

Рисунок 1. Провал крыши.
Кредит: Институт безопасности бизнеса и дома

Почему конструкция крыши имеет значение?

Крыши с очень крутыми скатами плохо противостоят горизонтальным ветрам. Крыши с очень пологими скатами позволяют увеличить вертикальный подъем. Склоны между 3:12 и 6:12 (горизонтальный бег: вертикальный подъем) часто считаются самыми безопасными.

И вальмовые, и двускатные крыши распространены по всей Флориде. Из-за своей конструкции вальмовые крыши более устойчивы к высоким ветровым нагрузкам.

Двускатные крыши можно сделать более безопасными с помощью нескольких незначительных улучшений.

Крестовина («X») Фронтонная скоба («А» рама)

Сначала установите диагональную поперечную распорку между фронтонной фермой и четвертой задней фермой (приблизительно 8 футов). См. рис. 2. Будьте осторожны: не забудьте поставить «X» на «A».

Фигура 2. Усиление кровли – диагональные поперечные связи.
Авторы и права: Барбара Холдеман, UF/IFAS PREC

Приготовьтесь избежать эффекта домино

Во-вторых, установите горизонтальную распорку фермы, чтобы предотвратить сближение ферм сильным ветром. Это показано на рис. 3. Будьте осторожны: не забывайте «избегать эффекта домино».

Рисунок 3. Усиление кровли – горизонтальные стропильные фермы.
Авторы и права: Барбара Холдеман, UF/IFAS PREC

В-третьих, установите жалюзи на все вентиляционные отверстия на торцевой стене фронтона. Если вы строите новый дом с двускатной крышей, рассмотрите возможность использования сплошной конструкции стены или баллонного каркаса. Это создает прочную единицу каркаса стены от земли до крыши на остроконечном конце дома.

Создание пути непрерывной нагрузки

Дом – это система соединенных частей. Если в системе есть одно слабое звено, можно повредить весь дом. Вот почему важно создать непрерывный путь нагрузки между землей и крышей вашего дома. Это объединяет вертикальную структуру вашего дома и противостоит подъемным силам ураганных ветров.

Непрерывная траектория нагрузки требует, чтобы крыша дома крепилась к стенам, второй этаж — к первому, а стены — к фундаменту (см. рис. 4). Это можно сделать с помощью анкерных лент для соединения крыши со стеной и пола с полом, а также с помощью анкерных болтов для соединения стены с фундаментом.

Рисунок 4. Создайте непрерывный путь загрузки.
Авторы и права: Барбара Холдеман, UF/IFAS PREC

Правильное крепление обшивки и гонта

При неправильной установке или использовании некачественных материалов черепица, сайдинг и другие наружные материалы могут быть оторваны от дома. Это позволяет ветру и воде проникать внутрь, нанося ущерб дому. Кроме того, эти материалы могут стать опасными летающими или переносимыми ветром обломками во время шторма. Правильные методы крепления могут предотвратить отрыв материалов от дома во время сильных штормов.

Прикрепите обшивку крыши к каркасу крыши обычными гвоздями с кольцевым стержнем за 10 пенсов или гвоздями с кольцевым стержнем за 8 пенсов. Разместите их на расстоянии четырех дюймов по краям и шести дюймов друг от друга в середине фанерной обшивки. Используйте клей для дерева под обшивкой вдоль соединительного стыка с фермами крыши.

Гвозди с кольцевым стержнем

обеспечивают повышенную удерживающую способность благодаря кольцам с резьбой (рис. 5). Эти кольца врезаются в обшивку и каркас и противостоят более высоким подъемным силам.

Рисунок 5. Кольцевой гвоздь (не в масштабе).
Авторы и права: Барбара Холдеман, UF/IFAS PREC

Другие ресурсы

Федеральный альянс безопасных домов: http://www.flash.org

Национальная библиотека ресурсов по обеспечению готовности Федерального агентства по чрезвычайным ситуациям: https://www. fema.gov/national-preparedness-resource-library

FloridaDisaster.org: Отделение по чрезвычайным ситуациям Флориды: http://www.floridadisaster.org

Институт безопасности бизнеса и дома: http://www.disastersafety.org/

Университет Флориды: Расширенный справочник UF/IFAS по стихийным бедствиям: https://branding.ifas.ufl.edu/disaster-handbook/

Сноски

1. Это документ ABE377 (Часть 4 из 6 в Образование + Действие = Снижение ущерба от ветра, серия ), одна из серий Департамента сельскохозяйственной и биологической инженерии, UF/IFAS Extension. Исходная дата публикации — ноябрь 2005 г. Пересмотрено в октябре 2013 г., ноябре 2016 г. и мае 2020 г. Посетите веб-сайт EDIS по адресу https://edis.ifas.ufl.edu для текущей поддерживаемой версии этой публикации. Первоначально эта публикация частично финансировалась за счет гранта Программы смягчения последствий жилищного строительства Департамента по делам сообществ Флориды.
