Требования к дымоходам газовых котлов: нормы, которые нужно знать
Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.
Требования к дымоходам газовых котлов
Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.
Содержание
- Виды дымоходных систем газовых котлов
- Кирпичный дымоход
- Керамический дымоход
- Требования к коаксиальным дымоходам газовых котлов
- Дымоход-сэндвич из нержавейки
- Элементы дымохода из нержавейки
- Требования к эффективности и безопасности дымохода газового котла, нормы СНиП
- Пошаговый монтаж дымохода газового котла
- Внутренний дымоход
- Наружный дымоход
- Как избежать скопления конденсата в дымоходе газового котла — видео урок
Виды дымоходных систем газовых котлов
На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!
Кирпичный дымоход
Кирпичный дымоход
Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?
Керамический дымоход
Керамический дымоход в разрезе
Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.
Требования к коаксиальным дымоходам газовых котлов
Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

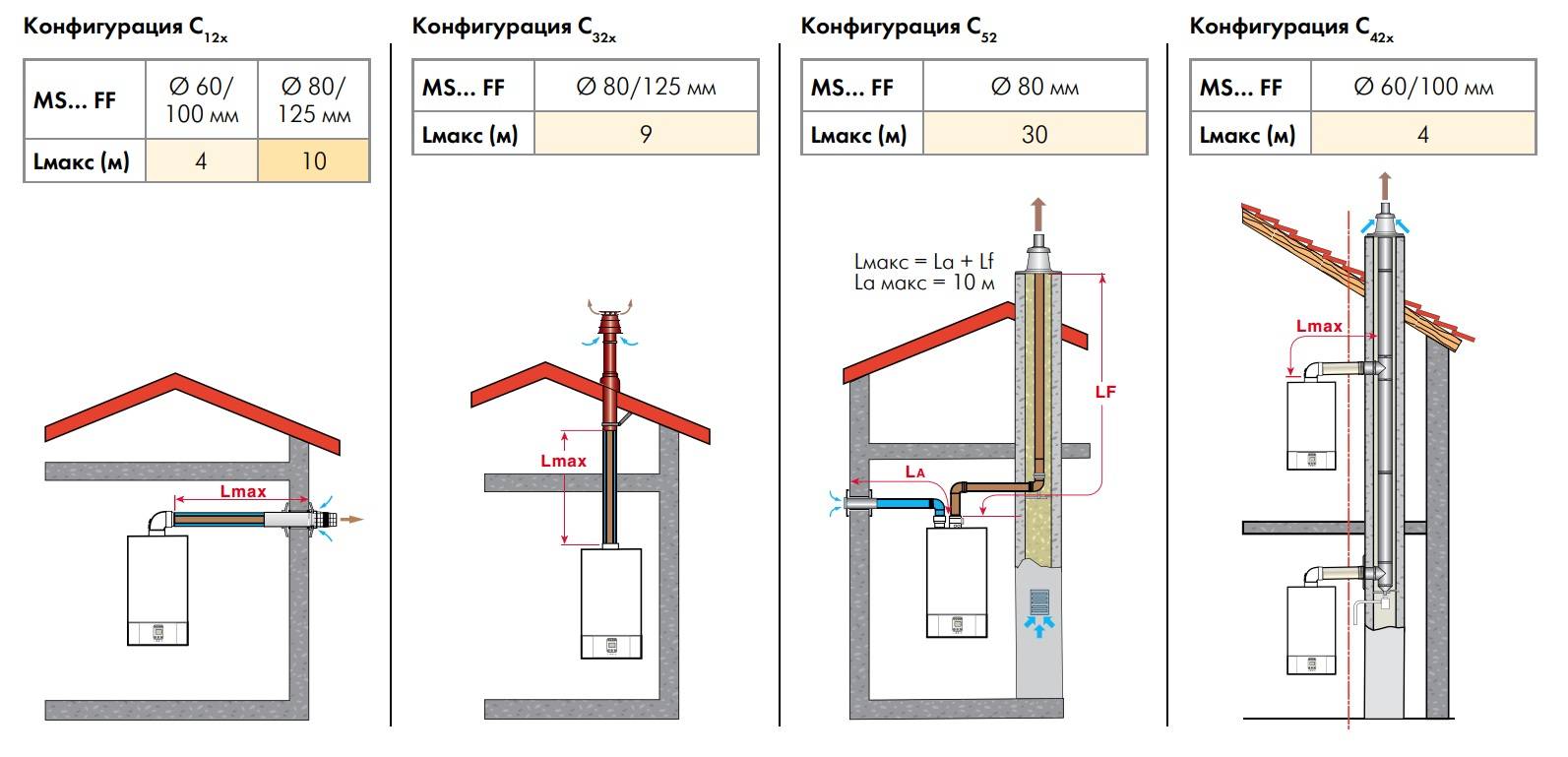

Схема подключения коаксиального дымохода.
Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.
… и коаксиальным
Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.
Дымоход-сэндвич из нержавейки
Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.
Сэндвич-дымоход из нержавейки
Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.
Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.
Элементы дымохода из нержавейки
Разнообразие деталей дымоходной системы
Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:
- Соединительные патрубки, который соединяет трубу с котлом — переходники.
- Трубы различной длины.
- Проходные патрубки.
- Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
- Конусообразный наконечник.
- Отводы.
Требования к эффективности и безопасности дымохода газового котла, нормы СНиП
Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.
Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.
Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:
- Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
- В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
- Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
- Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
- Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
- Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
- Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.
Возвышение оголовка дымохода над поверхностью крыши
- Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.
При устройстве дымоходной системы запрещено:
- Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
- Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
- Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
- Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
- Протягивать дымоходную систему через жилые помещения.
Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.
Пошаговый монтаж дымохода газового котла
Монтаж дымохода
Монтаж системы дымоотвода происходит следующим образом:
- Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
- Далее устраиваются отверстия по разметкам для прохождения трубы.
- Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
- Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
- Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
- Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
- Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
- Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
- Завершает конструкцию наконечник в виде конуса.
- Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.
Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.
Внутренний дымоход
- Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
- Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
- Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
- Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.
Сравнение наружной и внутренней схем расположения дымохода
Наружный дымоход
- Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
- Преимуществом можно назвать безопасность этого элемента отопления.
- Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
- В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.
Как избежать скопления конденсата в дымоходе газового котла — видео урок
Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.
Дымоходы для газовых котлов – виды, особенности, нормативы, выбор
Дымоход – это важный модуль инженерной системы жизнеобеспечения любых типов зданий, предназначенный для вывода наружу продуктов сгорания, образующихся в газовом котле. От правильного его выбора зависит удобство эксплуатации системы, частота её регулярного обслуживания и даже безопасность проживающих внутри людей. Какие виды дымоходных труб существуют? Как правильно выбрать необходимое изделие и грамотно его смонтировать? Нужно ли утеплять конструкцию? Об этом и многом другом вы прочитаете в нашей статье.
Ключевые требования к системе дымоотвода для котлов газового типа
Наиболее удобным и недорогим энергоносителем в подавляющем большинстве случаев является магистральный газ. При наличии возможности подключения дома к соответствующим коммуникациям данный вариант является приоритетным, по сравнению с электроотоплением либо установкой твердотопливого/жидкотопливого котла.
Одной из ключевых аксиом безопасной работы отопления, где в качестве базового агрегата используется газовое оборудование, является создание системы эффективного удаления продукции сгорания и безусловная исправность работы каналов вывода дыма. Как было сказано выше, от соблюдения аксиомы зависит безопасность пользователей. Именно поэтому в России на государственном уровне проводится тщательный контроль соблюдения требований к обустройству и эксплуатации дымовых каналов.
Основной набор требований обозначен в ряде документов – это СНиП 2.04.05, СНиП-91. СП 7.13130.2013 и п.5.1.1.ВДПО. В качестве дополнения стоит обращать внимание на рекомендации компаний, изготавливающей оборудование.
Базовые моменты правильно работающей системы:
- формируемая тяга полностью удаляет все отработанные в котле газы;
- система отвода дыма устойчива к воздействию значительных температур;
- составные модули полностью герметичны;
- в локациях прохождения трубы через перекрытия, конструкция цельная и не имеет стыков;
- при нахождении вентканалов рядом с дымоходом, они имеют идентичную с трубой высоту;
- обязательный сборник конденсата функционирует исправно и полностью покрывает все технические нужды;
- металлические стенки дымоотвода выполнены из легированных стальных соединений и покрыты антикоррозийным слоем.
Отдельно отмечаются требования внешнего размещения. Так, высота конструкции менее пяти метров не допускается. Дополнительно верхний край дымовой трубы обязательно выступает более чем на 50 миллиметров для плоской кровли или на 500 миллиметров над коньком кровли/парапетом для тех случаев, когда она располагается на расстоянии до полутора метров от них. Если обозначенное расстояние находится в пределах 1.5-3 метров, то дымовая труда должна быть не ниже кровельного конька/парапета. При расстоянии более трех метров верхний край конструкции располагается не ниже линии от конька вниз под углом в 10 градусов к горизонту.
В рамках осуществления монтажных работ действуют такие правила:
- Каждый из котлов имеет собственный дымоотвод.
- Трубное сечение и высота изделия подбираются так, чтобы весь генерируемый дым с продуктами отработки выходил полно и свободно.
- Расстояние между конструкциями и поверхностями подбирается индивидуально с учетом материалов. При использовании негорючих вариантов минимальный зазор – 50 миллиметров. В случае применения горючих аналогов – 25 сантиметров и более.
- Секции для чистки каналов вывода дыма от образующейся сажи имеют углубления 250 миллиметров и более.
- В конструкциях допускается не более трех поворотов, имеющих закругления не менее диаметра трубы и обязательны функционирующие люки для проведения ревизии.
- Верхние части дымоходных изделий снабжаются зонтикам и оголовками для минимизации рисков попадания внутрь внешних осадков.
Как работает дымоотвод?
Основой цикл включает в себя выброс в атмосферу массы сгоревших продуктов и поставку порций свежего воздуха, способствующих процессу сгорания. Физический принцип в данном случае основан на оседании холодных воздушных масс с одновременным поднятием теплых – это формируемая из-за температурной разницы тяга и заставляет правильно работать любой дымоход.
Следует отметить, что правильная установка вышеобозначенной системы способствует повышению коэффициента полезного действия котельной техники, улучшению домашнего микроклимата, стабильности работы связки и гарантирует безопасность для здания, пользователей.
В состав современных дымоотводных модулей, предназначенных для газовых котлов, входит:
- базовая труба для отвода дыма;
- переходник для трубы и котельного патрубка;
- патрубки, предназначенные для перехода системы через крыши, стены, перекрытия;
- компоненты креплений;
- устройство сбора конденсата;
- тройник, снабженный штуцером и предназначенный для слива образованного конденсата;
- отводы;
- прочее в зависимости от конкретной комплектации, предоставляемой заводом-изготовителем.
Основные виды дымоходов для газовых котлов
В современной строительно-монтажной практике используют шесть основных разновидностей изделий:
- Кирпичные
- Керамические. Современная система включает в себя базисный канал отвода дыма из керамики, утеплительный слой (или просто воздушную прослойку) и оболочку на основе керамзитобетона. Последний защищает достаточно хрупкий керамический канал и одновременно выступает изоляцией. Установка обозначенного типа дымоотвода более простая, чем у кирпичного аналога, однако конечная стоимость – выше.
- Асбестоцементные. Недорогой и простой в монтаже вариант. Дополнительно требует максимально выверенной герметичности внутриканальных стыков и комплексного расчета утепления, уменьшающего риски образования конденсата, но не способствующего перегреву.
- Ординарно-металлические. Полностью сделаны из нержавейки либо оцинкованной стали.
- Сэндвичи. Создаются из двух металлических трубных модулей, вставленных друг в друга. Между трубами находится утеплитель. Продукты сгорания выводятся по внутреннему цилиндрическому объему. Применяется в неотапливаемых зданиях и как наружная конструкция.
- Коаксиальные. Похожи на сэндвичи, однако вместо утеплителя формируется единая модульная жесткая конструкция с перемычками по всей длине изделия. Внутренняя секция предназначается для выхода продуктов сгорания. По внешней поступает воздух. Преимущество такой компоновки – сохранение микроклимата, поскольку воздушные массы внутри помещения полностью изолированы от отопительной системы и не участвуют в работе газового оборудования.
О дыме и конденсате
Ключевая особенность всех дымоотводов для современной газовой техники – это высокий коэффициент полезного действия наряду с относительно невысокой температурой газов, проходящих через конструкцию.
В первую очередь при расчете дымохода учитывается проблема формирования конденсата – он образуется быстро и в большом количестве. Правильный монтаж гарантирует свободное перемещение влаги вниз во внутренней части дымоходного модуля и исключение его выхода наружу. Последняя ситуация априори опасна и может вызвать возгорания в ряде обстоятельств.
Как выбирать?
Не существует единой идеальной и универсальной формулы правильного выбора дымоотвода во всех случаях – такова реальность.
В рамках процедуры учитывайте:
- мощность котельной техники и тип камеры, где происходит непосредственное сгорание газа;
- индивидуальную конструктивную специфику дома и помещений;
- стоимость реализации с учетом предполагаемых эксплуатационных терминов.
Так, для напольных газовых установок с открытой топкой нужна максимально хорошая тяга. Её при необходимости могут обеспечить все виды дымоотводов, однако следует учитывать гигроскопичность керамической конструкции или, например, тяжесть керамики. Мы рекомендуем в этой ситуации остановиться на сэндвиче. При наличии закрытой камеры сгорания и настенной компоновки оборудования идеальным вариантом считается коаксиальный тип конструкции. Его можно заменить ранее обозначенным сэндвичем, если помещение будет нежилым. У вас отсутствуют необходимые профильные знания? Лучше прибегнуть к помощи специалистов, способных правильно оценить проект, учесть все нюансы монтажа и последующей эксплуатации системы отопления.
Утеплять или нет?
В зимний период времени внешняя низкая температура способствует охлаждению верхней части дымохода. Это приводит к параллельному снижению температуры исходящих продуктов горения, в результате чего тяга уменьшается. Решить обозначенную проблему можно утеплением.
Она проводится с учетом материала, из которого изготовлена конструкция:
- Кирпич. Оштукатуривание, утепление чердачной зоны, использование базальтовой ваты с верхним слоем фольги.
- Керамика. Применяются керамзитовые блоки и минеральная вата.
- Металл. Любые типы негорючих изоляторов.
- Асбест. Рассчитывается и внедряется индивидуально, поскольку чрезмерная изоляция способствует перегреву и взрывному разрушению конструкции, а слишком слабая провоцирует существенное снижение КПД.
Вместо послесловия
Подведем финальные итоги всего вышеописанного, выделив наиболее важные моменты и нюансы выбора дымохода для газовых котлов:
- Изучайте нормативную документацию, если планируете создавать дымоход собственноручно.
- Выбирайте конструкцию по мощности котельного оборудования и виду камеры. Универсальны сэндвич-системы при условии использования высокомарочной стали. Керамические или кирпичные аналоги удобнее закладывать на этапе строительства здания. Если дом уже введен в эксплуатацию, то в качестве альтернативы актуальны стальные конструкции.
- Разводите дымоход с газовой трубой. Минимально допустимое расстояние – пять сантиметров.
- Соблюдается требования СНиПов и ВДПО, заранее учитывая их еще до монтажа.
Пусть в вашем доме всегда будет тепло!
Надлежащая практика проектирования дымоходов и вытяжных систем
- ФУНКЦИИ ДЫМОХОДА
- КОНСТРУКТИВНЫЕ ФАКТОРЫ
- НАДЛЕЖАЩАЯ ПРАКТИКА В ОТНОШЕНИИ ДЫМОХОДОВ/ДЫМОХОДОВ
- ВПУСК ХОЛОДНОГО ВОЗДУХА И ВЕНТИЛЯЦИЯ 9 0004
- ТЕПЛОВОЕ РАСШИРЕНИЕ
- РАЗМЕРЫ И УСТАНОВКА
1. ФУНКЦИИ ДЫМОХОДА
Дымоход должен обеспечивать достаточное всасывание или тягу, чтобы установка определенного типа работала в максимальных условиях горения. Дымоход создает всасывание у своего основания. Из-за разницы в плотности столба горячего газа внутри дымохода и наружного воздуха. Таким образом, создаваемая тяга пропорциональна высоте дымохода и температуре газа в нем. На эту тягу также влияет температура окружающей среды, то есть разница между температурой дымовых газов и наружного воздуха. Эта общая тяга доступна для обеспечения энергии, необходимой для перемещения дымовых газов через конкретный котел, дымоход и дымоходную систему, и поэтому очевидно, что эта доступная энергия должна быть больше, чем общее сопротивление системы, чтобы установка будет удовлетворительно работать в условиях естественной тяги. Дымоход также должен обеспечивать эффективное рассеивание дымовых газов, чтобы ограничить концентрацию диоксида серы на уровне земли поблизости. Это требование общественного здравоохранения, зарегистрированное в соответствии с законом о чистом воздухе. Герметичные модульные выхлопные системы из нержавеющей стали благодаря своей герметичности позволяют устанавливать вентилятор или устройства с положительным давлением, тем самым уменьшая диаметр системы.
Функция выхлопной системы состоит в том, чтобы отводить выхлопные газы из коллектора(ов) котла/двигателя и выводить их с регулируемым уровнем шума за пределы помещения котла/машины на высоте, достаточной для обеспечения надлежащего рассеивания.
2. КОНСТРУКТИВНЫЕ ФАКТОРЫ
Площадь дымохода / дымохода должна быть выбрана таким образом, чтобы скорость дымовых газов была такой, чтобы общее максимальное сопротивление системы потоку газа не превышало доступную тягу, будь то естественная или с помощью вентилятора, в то время как при этом достигается максимальная скорость истечения из дымохода.
Поэтому важно тщательно продумать расположение дымохода и спроектировать его таким образом, чтобы ограничить ударные потери, изгибы и т. д.
В целом, при проектировании дымохода необходимо соблюдать следующие принципы: ) Располагайте котлы как можно ближе к дымоходу, чтобы ограничить трение и потери тепла в соединительной системе дымохода.
b) Как можно меньше изгибов на 90°.
c) Избегайте резкой смены секций.
d) По возможности тройник 135° или 9Для входа в основной дымоход следует использовать тройник 0° с дефлектором.
e) Избегайте выступания дымоходов на внутренней поверхности дымохода или главного соединения дымохода.
f) По возможности с уклоном вверх по направлению к главному дымоходу
g) Дверцы для чистки должны быть установлены на изгибах дымоходов (особенно при использовании твердого топлива) у основания дымохода и рядом с вентиляторами и заслонками для облегчения обслуживания дымохода. чистая дымоходная система.
h) Избегайте длинных глухих карманов дымохода под входами дымохода. В этих областях могут возникнуть проблемы с коррозией и вызвать пульсацию.
3. НАДЛЕЖАЩИЕ ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ДЫМОХОДАМ/ДЫМОХОДАМ
При больших размерах дымоходов и при использовании более одного котла с одним дымоходом/дымоходом охлаждающий эффект усиливается при низких нагрузках, кроме нежелательных эффектов, упомянутых выше, внутренняя дымовая труба температура поверхности может упасть ниже кислотной точки росы, даже с нанесенной изоляцией. Поэтому очень важно установить один дымоход / дымоход на котел, правильно рассчитанный на максимально возможную скорость дымовых газов при полной нагрузке, чтобы избежать этих проблем. если дымоход обслуживает более одного котла, целесообразно использовать моторизованные заслонки для предотвращения проникновения холодного воздуха и его разрежения.
Если площадь дымохода/дымохода уменьшена для обеспечения высоких скоростей дымовых газов и системы дымоходов под давлением, необходимо тщательно продумать конструкцию дымоходов и дымоходов.
Даже в системе дымохода / дымохода из мягкой стали все соединения должны быть выполнены с помощью компенсатора сильфонного типа, а все взрывозащитные двери, дверцы для чистки и т. д. должны быть снабжены необходимыми соединениями, чтобы выдерживать условия дымохода под давлением. Помните, Джеремиас, DW KL может находиться под давлением.
4. ПОДАЧА ХОЛОДНОГО ВОЗДУХА И ВЕНТИЛЯЦИЯ
Подача холодного воздуха в дымоход снижает температуру дымовых газов и, следовательно, естественную тягу. Это функция стабилизатора тяги, применяемая для регулирования тяги в системе дымохода. Снижение температуры дымовых газов при использовании топлива с высоким содержанием серы также может вызвать коррозию и кислотное гниение. На современных котельных установках, то есть котлах под давлением (как правило, конденсационных котлах), стабилизаторы тяги не рекомендуются.
Если требуется какой-либо проект постановления. следует использовать модулирующую заслонку.
Постоянные воздухозаборники в котельную должны обеспечивать максимальную потребность в воздухе для горения. Необходимо обеспечить достаточное количество вентиляционного воздуха для поддержания температуры окружающей среды в котельной на приемлемом уровне. Обратите внимание, что недостаток воздуха в котельной может вызвать проблемы с горением и, таким образом, повлиять на работу и КПД дымохода.
5. ТЕПЛОВОЕ РАСШИРЕНИЕ
В установках с высокой температурой дымовых газов необходимо проверить, не возникает ли тепловое расширение на внутренней стенке, обычно это происходит на выхлопе генераторной установки/двигателя. В вытяжных системах, где герметичность поддерживается внутренней обшивкой, внутренняя секция ведет себя (из-за эффектов теплового расширения) как единая длина по всей своей трубе, поэтому необходимо использовать компенсаторы, чтобы избежать деформаций в дымоходе, которые могут привести к утечке.
Системы такого типа обычно предварительно изолированы толщиной не менее 50 мм и предварительно облицованы внешней облицовкой из нержавеющей стали. Существуют системы, в которых герметичность внешнего лейнера или оболочки достигается за счет использования прокладок, которые не находятся в прямом контакте с высокими температурами внутреннего лейнера. эти системы не так надежны из-за возможных утечек из-за повреждения прокладок с течением времени.
Наиболее подходящим типом модульных систем из нержавеющей стали являются те, которые выдерживают высокое давление и температуру во внутренней оболочке.
Максимальное расстояние без компенсации зависит от нескольких факторов (температура, элементы на концах секции, толщина изоляции. ..), поэтому рекомендуется проконсультироваться с профессиональным техническим отделом для безопасного использования этих элементов в конструкции. дымоходов.
В качестве приблизительного значения считается, что тепловое расширение на погонный метр дымохода составляет 1 мм на каждые 50 °C. Таким образом, установка с температурой 500 °C расширяется примерно на 10 мм на 1 м длины.
Компенсаторные сильфоны представляют собой элементы, которые используются для поглощения этого теплового расширения. В случае Jeremias каждый расширительный сильфон способен компенсировать расширение в 120 мм, поэтому, если ожидаемое расширение больше 120 мм, следует использовать больше, чем один ниже.
С другой стороны, компенсационные сильфоны представляют собой не что иное, как сильфоны, которые сжимаются, чтобы обеспечить расширение доходящей до них внутренней трубы. Но для сжатия на внутреннюю трубу должны воздействовать осевые сжимающие усилия, приводящие к сжатию сильфона. Эти силы будут передаваться в обоих направлениях внутренней трубы, поэтому для их поддержки следует использовать настенные опоры или горизонтальные анкерные пластины.
Чтобы установить необходимые компоненты для компенсации теплового расширения, вертикальные и горизонтальные характеристики четко различаются и должны учитываться при проектировании системы.
(a) Горизонтальная установка:
Дымоход должен крепиться максимум через каждые 2 м (от Ø550 мм рекомендуется через каждые 1,5 м). Использование разъемных колец в качестве точек крепления является достаточным. Стеновые опоры будут установлены на концах секций, чтобы компенсировать их конструктивное крепление к зданию таким образом, чтобы конструкция поглощала осевые усилия, передаваемые на эти опоры. Если фиксация опор невозможна, на их место устанавливаются верхние горизонтальные пластины, способные передавать осевые усилия на наружную стену, как если бы они были соединительными скобами, воспринимающими осевые нагрузки от расширения.
Компенсационный сильфон должен быть расположен в конце рядом с опорой или верхней пластиной, чтобы движение внутренней трубы из-за расширения всегда было в одном направлении, при охлаждении она вернется в исходное положение
Использование регулируемых прямых отрезков несовместимо с использованием компенсационных сильфонов из-за того, что он не может выдерживать осевые усилия, тягу или сжатие, поэтому его никогда не следует устанавливать в зоне компенсации, если это возможно, следует избегать использования регулируемых сильфонов.
В случае, если необходимо отрегулировать длину и использовать регулируемые длины, они должны быть установлены с другой стороны опоры или анкерной пластины, чтобы опора или пластина поглощала силы и никакая передача движения не передавалась на регулируемая длина.
Для отрезных длин применяются те же ограничения, что и для регулируемых длин, но только в том случае, когда для восприятия усилий используются анкерные пластины. Это связано с тем, что нарезаемые отрезки могут выдерживать нагрузки на сжатие, но не на привод. Поэтому их необходимо установить с другой стороны верхней пластины. В случае установки отрезных отрезков в зоне компенсации рекомендуется расположить их на противоположном конце сильфона, чтобы предотвратить перемещение этого модуля, так как соединение немного слабее, чем у стандартного компонента
(b) Вертикальная установка
При вертикальной установке использование горизонтальных пластин невозможно, так как опорные кронштейны выполняют двойную функцию: поглощают силы расширения и поддерживают вес дымохода.
В случае поддержки веса дымохода необходимы дополнительные опорные кронштейны для компенсации расширения, как указано в таблице 2.1 максимальных расстояний между опорными кронштейнами, можно использовать скользящие опоры. Эти скользящие опоры позволяют перемещать внутреннюю трубу к пластине, так что расстояние для компенсации расширения будет равно расстоянию между двумя стандартными опорами.
В качестве примера вышеизложенного см. установку с внутренней температурой 500 °C с системой DW-KL 50 мм при Ø600 мм. В этом случае через каждые 9 м потребуется стеновая опора.
Однако длина, которая может компенсировать сильфон, составляет 12 м. Таким образом, в этом случае рекомендуется установить через каждые 12 м стандартную настенную опору с компенсационным сильфоном под ней и скользящую опору, расположенную в центре двух стандартных опор (до 6 м). Таким образом, мы гарантируем, что вес дымохода выдержит должным образом, а расширительный сильфон требуется только через каждые 12 м.
В случае вертикального выхода дымохода можно использовать высокотемпературный конический наконечник для компенсации расширения над последней опорой. Этот терминал позволяет свободно расширять внутреннюю трубу с помощью скользящей внешней оболочки. Этот тип терминала компенсирует максимальное расширение 180 мм.
Еще один момент, который следует учитывать, это то, что в промежуточных опорах компенсируются силы сжатия, поступающие сверху и снизу, однако в базовой опоре сила сжатия добавляется к весовой нагрузке, поэтому рекомендуется уменьшить высоту между две первые опоры на половине рекомендованного стандартного расстояния, в противном случае опора может не выдержать обе добавленные силы.
6. РАСЧЕТ РАЗМЕРОВ И ПРОТИВДАВЛЕНИЯ
Соответствующий размер дымохода, дымохода или выхлопа следует выбирать, исходя из информации об устройстве / генераторе и используемом топливе, расположения дымохода, дымохода или выхлопа ( то есть: внутреннее и/или внешнее количество колен, изгибов, глушителей) и любые другие особые требования к устройству или местонахождению и экспозиции места, где должна быть выполнена установка.
Настоятельно рекомендуется, чтобы изготовитель вытяжной системы определял размер дымохода/выхлопной трубы на своих компьютеризированное программное обеспечение для определения размеров для определения правильного размера дымохода, дымохода или выхлопной трубы.
Если есть какие-либо сомнения относительно правильного выбора дымохода, дымохода или вытяжки, необходимо проконсультироваться с производителями прибора. Следует использовать соответствующие своды правил и рекомендации производителя по выбору и установке дымохода и дымохода. EN 13384-1 или 2. Если существует расхождение во мнениях относительно правильного размера, рекомендация Jeremias является обязательной для гарантии. Возможно, потребуется получить разрешение от местных властей, которые не разрешат установку дымоходов в определенных местах или на определенных высотах по экологическим причинам, таким как качество воздуха или уровень шума.
Специально для выхлопных установок Gen-Set дизайн, размеры и выбор правильной герметичной выхлопной системы имеют решающее значение для безопасного, легкого и бесшумного выброса.
ТИПЫ КОТЛОВЫХ ДЫМОХОДОВ
САМООПОРУЖАЮЩИЙ ДЫМОХОД:
Этот тип дымохода не требует каких-либо внешних опор, а его конструкция позволяет стоять вертикально после того, как он будет прикреплен болтами к фундаменту.
Дизайн и конструкция дымовой трубы соответствует IS:6533 – Части 1 и 2 – 1989.
Дымовая труба изготовлена из листов MS, имеет коническую форму внизу и цилиндрическую форму вверху и предназначена для естественной тяги дымовых газов из котел в атмосферу.
Высота дымохода важна с точки зрения контроля выбросов и защиты окружающей среды. В зависимости от количества дымовых газов, которые он должен выбрасывать в атмосферу, и содержания серы в дымовых газах рассчитывается минимальная высота дымовой трубы. Он также проверяется на соответствие местным нормам и правилам Совета по контролю за загрязнением окружающей среды.
Толщина дымохода в различных секциях определяется сначала путем расчета прогиба, а затем корректируется с учетом допусков на коррозию. Это основано на содержании серы в дымовых газах и предполагаемом сроке службы, на который он рассчитан. При 10-летнем сроке службы 1,5 мм и при 20-летнем сроке службы 3,0 мм учитывается допуск на коррозию.
При расчете нагрузки на дымоход учитывается следующее:
Постоянная нагрузка, состоящая из веса кожуха дымохода, постоянных приспособлений, таких как лестница, платформы, винтовые перемычки, фланцы и т. д.
Нагрузка 300 кг/м2 на платформу для отбора проб
Ветровая нагрузка в соответствии с положениями IS 875 (часть 3) 1987
Сейсмическая нагрузка в соответствии с IS:1893 – 1975
Дымоход включает следующее:
- Опорная плита с косынкой и основанием.
- Ревизионная дверца с подходящей ручкой в нижней части.
- Лестница доступа: начинается на высоте 3 метра от нижней части дымохода и поднимается вверх. Лестница опирается на дымоход конструктивными элементами, а перекладина лестницы расположена на расстоянии 250 м от дымохода. Лестница по всей длине снабжена защитным каркасом для безопасности поднимающегося по ней человека.
- Платформы: предназначены для отбора проб дымовых газов и их проверки. Количество площадок определяется высотой дымохода. Длина платформы не менее 800 мм, высота перил 1000 мм. В нижней части перил предусмотрена опора для защиты пальцев ног. Устройство я предусмотрел на платформе для отвода дождевой воды.
- Отверстие для отбора проб: предусмотрено в соответствии с правилами для печатных плат.
- Конический кожух с распорками: Предусмотрен для предотвращения попадания дождевой воды и других посторонних предметов в дымоход сверху. Диаметр колпака в 1,5 раза больше диаметра верхней секции дымохода.
- Авиационные огни: Это сдвоенные огни, предназначенные для предупреждения авиации. Его светильники изготовлены из корпуса из алюминиевого сплава с отдельными галереями для размещения двух 100-ваттных GLS на патронах типа BC. Светильники имеют красные купола. Авиационный световой пункт подключается к имеющейся в котельной сети освещения медным кабелем с ПВХ изоляцией. Кабель имеет размер 3 жилы x 2,5 мм2.
- Грозозащитный разрядник: Изготовлен из GI с 5 штырями и подключен к двум наземным станциям. Заземляющий провод изготовлен из GI и смонтирован на изоляторах на основе эпоксидной смолы. Два заземляющих провода проходят параллельно грозозащитному разряднику и каждый подключен к независимым заземляющим станциям. Земные станции, в свою очередь, связаны друг с другом. Земная станция имеет пластинчатый проводник GI и сконструирована в соответствии со стандартом IS:3043. Наземная станция укомплектована земляными работами, заполнена углем/солью, поливочной трубой, контрольным звеном заземляющего проводника, крышкой и завершена кладкой.
- Впуск дымовых газов предусмотрен на дымоходе на подходящей высоте и в соответствии с размером воздуховода, соединяющего его с котлом. Он снабжен ответными фланцами для облегчения соединения с воздуховодом.
- Для уменьшения колебаний, возбуждаемых ветром, на верхних 2/3 высоты дымохода предусмотрены спиральные перемычки.
- Нижняя часть дымохода высотой до 3 м утеплена минераловатным утеплителем толщиной 50 мм и обшивкой из МС. Это необходимо для исключения прямого контакта обслуживающего персонала с горячей поверхностью дымохода.
- Дымоход подвергается начальной обработке поверхности, включая обезжиривание, удаление ржавчины и т. д., а затем наносится слой грунтовки. Окончательно дымоход окрашен двумя слоями термостойкой краски.
- Фундаментные болты соответствующей длины и диаметра поставляются вместе с анкерным каналом на основании болта.
Почему не рекомендуется эксплуатация дымохода большого размера/котла с очень низкой нагрузкой ?
- Когда количество дымовых газов, всасываемых в атмосферу, намного меньше максимальной производительности дымохода, эффект всасывания больше. Это, в свою очередь, может воздействовать на котел, создавая помехи в процессе горения и вызывая изменение размеров пламени.
- При гораздо более низких нагрузках эффект конденсации серы сильнее, и поэтому скорость коррозии увеличивает срок службы материала.
КОНСТРУКТИВНО ПОДДЕРЖИВАЕМЫЙ ДЫМОХОД:
Этот тип дымохода поддерживается какой-либо соседней / близлежащей конструкцией для предотвращения его отклонения. Опоры обычно представляют собой каналы MS, которые соединяются с соседней конструкцией (обычно со стеной здания) или, в некоторых случаях, для этого дымохода может быть изготовлена специальная конструкция, с помощью которой дымоход поддерживается снаружи. При использовании этой концепции дымоход сам по себе не несет полной прогибающей нагрузки, а его вес и стоимость снижаются. Поскольку вес самого дымохода уменьшается, фундамент, необходимый для этого дымохода, намного меньше по сравнению с самонесущим дымоходом.
Дымоходы этого типа обычно находят применение в типичных случаях с ограниченным пространством, например, в гостиницах и больницах.
