Коптильня холодного копчения своими руками с дымогенератором: Дымогенератор своими руками для холодного копчения из трубы, дымогенератор для коптильни

Как сделать коптильню холодного копчения своими руками: фото и видео

Содержание

  • 1 Об устройстве
  • 2 Изготовление
  • 3 Вариант 1
  • 4 Вариант 2
  • 5 Вариант 3
  • 6 Обслуживание

Коптильня холодного типа копчения – стоящая вещь, если есть любители хорошо прокопченного ароматного мяса, которое еще и долго хранится. Благодаря консервирующему эффекту дыма, вредоносная микрофлора на обработанных таким образом продуктах длительное время не появляется.

Коптильню несложно сделать своими руками в домашних условиях, но не всегда можно расположить такое устройство во дворе, а дома очаг не разведешь. Ведь для холодного типа копчения важна дистанция между очагом и камерой. В таком случае спасет дымогенератор.

Как сделать коптильню холодного копчения с дымогенератором на даче, с минимумом затрат, при помощи подручных средств, можно увидеть на видео.

Об устройстве

Конструкцию коптильни холодного копчения, как показано на фото, несложно построить своими руками правильно, по пошаговой инструкции или с помощью урока из видео.

Благодаря этому устройству можно получить подходящий для холодного копчения дым, который будет нагнетаться в коптильной камере. Дым нагнетается при помощи перепада температур или вентиляторов, в зависимости от конструкции изделия. Топливом для дымогенератора, как и в случае с обычной коптильней с отдаленным очагом, служат щепа и опилки фруктовых деревьев.

Принцип работы дымогенератора заключается в выработке дыма благодаря протеканию двух непрерывных и взаимосвязанных процессов: бескислородному тлению и нагреванию опилок.

Как правило, генератор дыма является частью коптильни холодного копчения, если она была приобретена в специализированном магазине. Для коптильни, сделанной своими руками дома, нужно и генератор построить самостоятельно.

Изготовление

Чтобы построить правильно дымогенератор в домашних условиях, нужно в первую очередь знать, из чего состоит это устройство:

  • рама;
  • барабан;
  • вентилятор;
  • термокамера;
  • электропривод и пульт управления (только в электронных устройствах).

Если проще, то любой дымогенератор должен иметь в себе:

  • источник тепла;
  • топливо, из которого получается дым;
  • систему охлаждения дыма;
  • систему подачи дыма в камеру копчения.

На фото видны детали генератора дыма, а на видео продемонстрирована работа этого устройства и его пошаговое изготовление в домашних условиях.

Электрическую модель проще всего купить, чем правильно изготовить самому дома или на даче, но дымогенератор может быть и не электрическим.

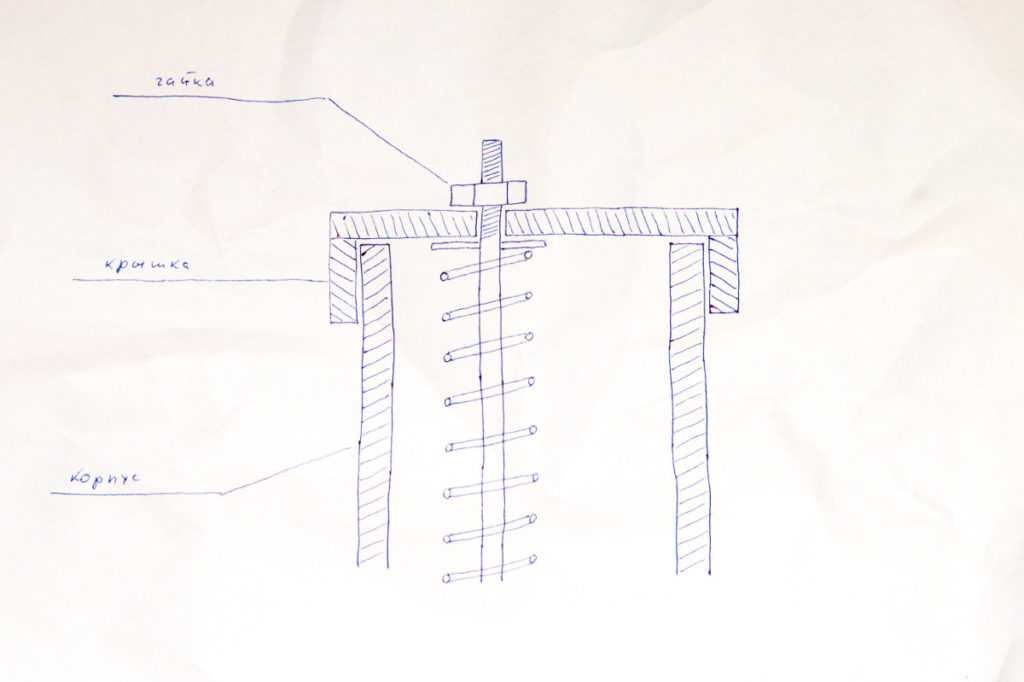

На фото — чертеж  дымогенератора в разрезе, по которому можно детально ознакомится с положением деталей устройства.

Вариант 1

Простейший вариант сделанного своими руками дымогенератора из подручных средств по образцу, представленному на фото:

  • источник дыма – детское масло;
  • нагревательный элемент – факельная свеча от КАМАЗа, с заглушенным отверстием для подачи топлива;
  • корпус из старой оправки для сальника с небольшими модификациями;
  • крышка от 20 л. канистры, которой можно закрыть генератор дыма;
  • старый механический таймер от стиральной машины или СВЧ – для автоматизации устройства;
  • для оптимальной работы устройства, давление в нем должно составлять от 0,8 до 1 атмосфер, его легко получить с помощью любого компрессора.

Выйдет своеобразный электродымогенератор.

Вариант 2

  • Источником тепла может быть: электричество, газ, дрова, уголь. В любом случае, перед созданием устройства стоит решить, что именно будет использоваться.
  • Для квартирного варианта коптильни холодного типа на дымогенераторе самым приемлемым вариантом источника тепла будет электричество. Например, электрическая нагревательная спираль.
  • Розетка с таймером полностью снимет вопрос автоматизации процесса работы устройства. С ее помощью можно установить промежуток времени, в течение которого топливо нагревается, вырабатывая дым, с какой периодичностью нужно подогревать топливо.
  • Для коптильни холодного типа на даче хорошим вариантом топлива всегда будут дрова или уголь, ввиду их легкодоступности, точнее – опилки в готовых брикетах или кассетах, продающиеся в магазинах.
  • Дым можно охладить несколькими путями. Можно удлинить шланг подачи дыма в камеру, тем самым увеличив его время доступа к коптильне, как показано на фото. Еще для охлаждения дыма можно использовать проточную холодную воду, как на фото. В любом случае, если расстояние от источника тепла до камеры больше метра, дополнительное охлаждение дыма не требуется.

Изготовить дымогенератор для коптильни холодного типа копчения своими руками дома или на даче не трудно. Источником тепла может быть домашняя электроплитка. А дым охладится на подходе к камере по трубе.

Вариант 3

Генератор дыма поможет сделать процесс копчения практически автоматизированным и упростить его до максимума.

Конструкция дымогенератора во многом зависит от технических возможностей, размеров и теоретических знаний мастера, надумавшего сделать такое изделие на даче.

  • время автоматической работы устройства зависит напрямую от объемов контейнера и конфигурации самого изделия. Контейнером может стать практически любая огнеупорная емкость по типу металлической трубы диаметром 80 – 100 мм. и длиной 40 — 50 см. В нижней части обязательно должно быть отверстие диаметром 7 – 10 мм. для подачи кислорода и розжига топлива. Верхняя часть обязательно должна быть закрыта, чтобы не случался подсос воздуха.
  • Основу внутренностей устройства можно сделать, используя водопроводные тройники, сгоны и трубки разных размеров и диаметров. Они могут также и соединяться разными способами. Все зависит от наличествующих материалов.
  • Сердцевину из предыдущего пункта можно расположить, как в верхней части изделия, так и в нижней. Примеры показаны на фото.
  • Дымогенератор, в котором эжектор расположен в нижней части, будет отличным вариантом к небольшой коптильной камере. Только такой вид подключения может иметь недостаток в виде быстрого и частого затухания. Камеру сгорания в таком случае стоит ограничивать по высоте, но это уменьшит время непрерывной работы устройства, генерирующего дым.
  • В случае с расположением эжектора внизу, открытая труба, ведущая в камеру сгорания, должна быть защищена от попадания щепы внутрь, что может повлечь за собой закупорку. Такая конструкция способствует естественной тяге в камере холодного копчения, потому что коптилка и загрузочный контейнер для топлива расположены на одном уровне. Если насос выключить – прекратится подача дыма тут же.
  • Поэтому эжектор лучше устанавливать в верхней части изделия.
  • Для подачи воздуха понадобится любой подходящий насос, даже аквариумный компрессор мощностью 4-5 ватт.
  • Обычный компьютерный кулер также может быть компрессором.

Обслуживание

Весь процесс ухода за устройством заключается в подаче опилок и очистке от их истлевших остатков. В заводских моделях этот процесс автоматизирован, но если у вас самодельный дымогенератор, придется позаботиться этим вручную. На крупных промышленных коптильнях дымогенератор обслуживает специальный человек – оператор.

Дымогенератор для холодного копчения своими руками — чертежи и пошаговое выполнение

Изначальная функция копчения практическая: это – консервация пищи. Но продление общего срока годности блюда не является самоцелью. Кулинарное творенье приобретает неповторимый вкус и аромат. И порой сложно представить, как без этих деликатесных и других продуктов копчения пойдут любимые яства.

Содержание

  1. Коротко о технологии копчения
  2. Конструкция и принципы работы дымогенератора
  3. Общая конструкция дымогенераторов
  4. Принцип действия установки
  5. Дымогенератор из электроплиты своими руками
  6. Заключение

Коротко о технологии копчения

Дым по своей природе – естественное антисептическое средство, которое убивает на продукте популяцию бактерий. Именно дым вызывают ее разложение и придает уникальный запах обрабатываемому изделию. Коптильня для костров имеет свои плюсы: с ней продукт приобретает особые свойства – вкус и запах. Но более сложный продукт можно приготовить только при наличии более совершенной системы. Она имеет свои конструктивные и технические особенности. Однако общий принцип не далек от своего прототипа.

Коптилка состоит из отсека для продуктов, нагнетателя (компрессор) и дымогенератора. Приготовление копченостей – это процесс, на основе которого продукты обдаются дымом от медленно тлеющей древесины.

Выделяют два основных способа:

Горячий. Температура +80°–120° С. Быстрый способ копчения. Причем в устройствах могут находиться продукты, располагающееся на разных уровнях. Некоторые из них дойдут до готовности быстро, другие – очень быстро. Блюда, полученные этим методом, получаются нежными и мягкими, с характерным вкусом дымка.

Но у этого варианты есть существенный минус. Дым не проходит очистки, окуривает пищу дегтем и другими смолами. Таким образом, продукты сгорания дают весьма неполезную нагрузку на печень и селезенку.

Холодный. Максимальная температура дыма – +40° С. Сравнительно медленный способ приготовления. В этом случае ожидать конечный продукт можно до нескольких суток.

Способ хорош тем, что при таком виде обработки дым проходит очистку и не содержит вредные вещества и канцерогены, которые могут принести ощутимый вред здоровью человека. Несомненным достоинством холодного копчения является срок хранения пищевых изделий.

Конструкция и принципы работы дымогенератора

Что такое дымогенератор, можно догадаться интуитивно. Название устройства содержит расшифровку своего назначения. Это генератор дыма для подачи в коптильный короб. В зависимости от типа устройства, конструкция будет различной. Определяется типом копчения.

При горячем типе копчения закладка опилок будет осуществляться в нижнюю часть камеры цельного агрегата, которое выполняется преимущественно из огнеупорного материала. Такие устройства совмещают в себе дымогенератор и коптильный короб.

При холодном типе применяется тот же способ закладки. Опилки определяются в камеру для сжигания, только она располагается в нескольких метрах от коптильного шкафа. Но есть модели с близким внешним расположением.

В любом случае между ними проводят канал – дымопровод. Далее мы представим чертеж дымогенератора именно для холодного копчения по второму типу.

Общая конструкция дымогенераторов

Чтобы сделать дымогенератор для холодного копчения своими руками, можно просмотреть статьи в Интернете. Мы сразу же поймем, что все они представляют собой типовые конструкции с похожим принципом работы. Поэтому общее устройство дымогенератора будет рассмотрено на следующем примере.

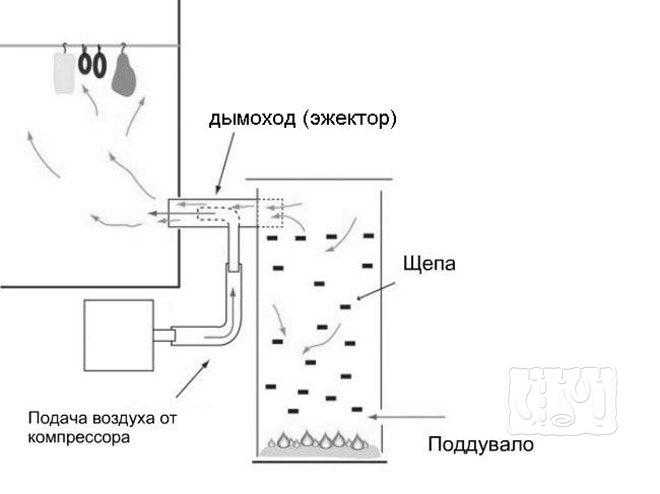

Самодельный дымогенератор для копчения (схема)

  1. Корпус обычно изготовляется из металла. Стандартом в большинстве случаев является вертикальный вариант, сделанный из трубы квадратной или круглой формы сечения.
  2. Крышка, венчающая верх трубы, закрывает конструкцию максимально плотно. Чтобы образующейся дым совершал полезную работы и не уходил без пользы в окружающую среду. Для удобства ее можно фиксировать на корпусе, упрочнив запором либо ручкой для съема. Можно и тем, и другим.
  3. Нижнюю часть металлической коробки занимает колосниковая решетка. Пространство, оставляемое под ней, выполняет функции доступа воздуха – для осуществления режима тления. Также оно является накопителем золы, образующейся в результате функционирования системы.
  4. Донная крышка – не принципиальный элемент. Но установив ее, владелец решает две возможные эксплуатационные проблемы. Первая – оптимизирует возможность подачи воздуха. Вторая – снижает уровень пожароопасности, не дает непрогоревшим уголькам выскользнуть из агрегата. Практично сделать крышку и колосник съемными – для более легкой чистки устройства.
  5. Шибер, задвижка. Осуществляют возможность регулировки подачи воздуха в топку. За счет изменения площади просвета происходит увеличение либо уменьшение конвекционных токов, воздействующих на зону горения. Иногда ее не ставят, оставляя щель.
  6. Отверстие для розжига. Через него выполняется поджиг опилок либо стружки. Обычно делается при помощи газовой горелки.
  7. Патрубок, сделанный на винтовом соединении. Заходит в корпус конструкции. Это деталь для передачи дыма для холодного копчения от генератора к коптильному коробу.
  8. Инжекторная трубка. Ее соединительная функция обеспечивает подачу воздуха, идущего от нагнетателя на систему при помощи газовой горелки – с последующей отправкой дыма в патрубок. Инжекторная трубка обладает меньшим диаметром в сравнении с патрубком. Так легче завести ее в полость на небольшую глубину (примерно на 1 cm). Практичным и технологическим решением является возможность глубины регулировки захода. Таким образом, можно регулировать интенсивность подачи дыма в коптильный короб.
  9. Топливная закладка. Забивается внутрь корпуса для обеспечения процесса функционирования системы. По мере истлевания опилки, стружка или щепки постепенно проседают вниз. Горение никогда не происходит наверху. Нижний слой постоянно обновляется все новой и новой порцией горючего, которое «поступает» сверху вниз.
  10. Канал для дополнительного выхода дыма вверх. Такой нюанс помогает избежать заклинивания системы, вызванной высокой плотностью топливной закладки. Это больше касается опилок и стружки. Следствие закупорки – отсутствие тяги, что ведет к прекращению процесса тления. Вместо канала может использоваться трубка с перфорацией или пружины с диаметром 2, 5-3 cm (обычная, спиральная, которую можно увидеть в качестве доводчика входных дверей). Наличие канала в генераторе характеризует систему с верхним дымоотводом.

Принцип действия установки

Процесс горения стартует с момента розжига через запальное отверстие. Далее при осуществлении регулировки добиваются эталонного режима, доступного для правильно собранного агрегата. При этом выделение дыма от активного тления будет максимальным.

Внешний конец трубки эжектора подсоединяется на компрессор для дымогенератора холодного копчения. Масса поступающего воздуха образует разреженную зону на входе в дымоотвод. Таким образом происходит стимуляция дымного потока для прохода дальше, в трубу – к коптильному коробу.

Это было отмечено выше в описании схемы. Парогенератор лучше оснастить регулируемым эжектором – для изменения плотности подачи дымопотока на выходную трубу. Плюс к этому будет открыта дополнительная опция подачи дыма, с возможностью уменьшения/увеличения температуры дыма.

Вариантов создания дымогенераторов своими руками для коптильни несколько. Но останавливаться на каждом из них мы не будем.

Рассмотрим подробнее устройство одного из них.

Первое, что необходимо усвоить, – это компоновка.  Дымозаборная труба определяет функционал устройства. Поэтому ее положение будет влиять на принцип работы, от которого зависит сложность эксплуатации прибора и эффективность его работы. А именно:

  1. Верхнее. При таком расположении дым поднимается к эжектору несколько остывшим. При этом идет ненужная подсушка закладки. И, как выше было сказано, без дополнительного канала такая система не обойдется.
  2. Нижнее. Здесь дым забирается сразу же. Казалось бы, большой плюс: отличная тяга, и дым не остывает. Но такой горячий поток подавать на коптильню не стоит. Поэтому потребуется охладитель.

Второе. Не все дымогенераторы имеют эжекторный узел внутри корпуса. Такое расположение может быть неудобным при дальнейшем использовании. Да и сама сборка с выносом эжектора за корпус может быть более простой.

Поэтому, разбираясь с дымогенератором своими силами, придется выбрать приемлемый и наиболее практичный вариант. Ведь от этого зависит дальнейшая эксплуатация устройства.

Третье. Самодельные коптильни холодного копчения с дымогенератором должны иметь все необходимые компоненты.

Они не только влияют на сам процесс работы, но и не «травят» самого владельца. Как говорилось в начале статьи: продукты, прошедшие коптильню, должны приносить только пользу. Таким образом, охладитель и сборник конденсата просто необходимы.

Дымогенератор из электроплиты своими руками

А теперь знакомьтесь: самая простая коптильня холодного копчения своими руками с дымогенератором. Такое устройство делается без компрессора и подойдет для готовки на улице.

Модель проще по конструкции, нежели другие негерметичные садовые модели, где может быть применено дерево в качестве основы корпусы. Здесь нет дверок. Чтобы сделать дымогенератор из огнетушителя, берется заготовка. Здесь готовая заготовка – просто жбан с обрезанным дном.

Дальнейшие шаги вам подскажет следующее «руководство к действию».

Комплектующие:

  • электроплитка;
  • старое стальное ведро, либо кастрюля;
  • труба, или жестяная бочка б/у;
  • проволочная сетка;
  • пара арматурных прутков;
  • железный лист, либо фанера;
  • опилки, стружка, щепа.

Для этой затеи понадобится запитка от электричества, поэтому стоит заранее позаботиться о подключении плитки.

Конструкцию нужно поставить подальше от жилища – с точки зрения гигиенических и эстетических мер. При работе агрегата будет запах, и он не должен задержаться ни на одежде, ни в доме.

Руководство по изготовлению

  1. Не забыть срезать дно с бочки. Можно оставить, но будет неудобно загружать продукты для обработки.
  2. Далее просверливаются либо пробиваются дырки под арматуру на 1/3 высоты бочки (крючья тоже подойдут). Пара прутов продевается навылет, через дырки. Крест на крест либо параллельно.
  3. На прутки устанавливается противень из проволоки. На нее подвешиваются продукты. Берется кастрюля и заправляется подготовленным топливом.
  4. На всякий случай плитка ставится на негорючее основание и включается в сеть. На нее водружается кастрюля. Ручка плитки выставляется на необходимую мощность.
  5. Далее устанавливается бочка – так, чтобы плитка с кастрюлей оказались внутри. Верхняя дыра бочки прикрывается листом железа либо фанерой.

Конструкцию можно усовершенствовать. Для этого стоит сделать внизу дверцу – тогда появится возможность регулировать накал плитки. На одной закладке топлива агрегат будет работать от 3 до 5 часов.

Заключение

Как сделать дымогенератор для холодного копчения своими руками для коптильни? Конечно, в Интернете можно найти конкретные чертежи с размерами. Но у нас речь шла о процессе, отображающем общий принцип.

Он важен для понимания того, как работает коптильня с дымогенератором. Поняв этот механизм, проще вникнуть в суть того, как сделать дымогенератор своими руками.

То есть, копирование аналога по видео на основе инструкции потребует лишь усидчивости и некоторых навыков в сварке. Либо в слесарном деле.
