Схема обвязки котла с бойлером косвенного нагрева – Подключение бойлера косвенного нагрева к котлу
24 Марта 2022
Просмотров: 37591
Время чтения: 13 минут
Содержание
Принцип работы и устройство косвенного бойлера
Типы котлов
Основные элементы обвязки
Подключение косвенного бойлера к котлу
ГВС летом
Коротко о главном
Бойлер косвенного нагрева является вторичным источником тепла и используется для получения горячего водоснабжения (ГВС). Однако схема обвязки котла с бойлером косвенного нагрева сложная и без грамотного монтажа она может плохо работать или не работать вообще. Когда необходим бойлер, его устройство, подключение, разбор этих и других вопросов помогут правильно сделать подключение.
Внешний вид горизонтального водонагревателя
Принцип работы и устройство косвенного бойлера
Бойлером называют закрытый бак, в котором подогревается вода.
Нагреватель располагают в нижней или средней части. В этом случае происходит естественная циркуляция: нагретая вода поднимается, а холодная поступает в нижнюю полость. В случае использования ТЭНа бойлер называют водонагревателем. Чаще используют змеевик, по нему пропускают горячий теплоноситель, нагревающий стенки труб, а они в свою очередь отдают тепло окружающей жидкости.
Купить бойлер косвенного нагрева можно в нашем интернет-магазине.
Схема бойлера
Змеевик на корпусе бойлера имеет свои отводы, через них происходит подключение теплогенератора.
Когда может потребоваться бойлер:
- В доме нет централизованного горячего водоснабжения.
- Имеющийся котел отопления не имеет системы ГВС.
- Источник ГВС котла имеет малую мощность и не способен обеспечивать нужды в полной мере.
Типы котлов
Чтобы в доме иметь ГВС необходим, котел и бойлер косвенного нагрева схема подключения будет рассмотрена позже, а сейчас выделим типы котлов. Они бывают:
- твердотопливные;
- на жидком топливе;
- электрические;
- газовые.
От того, какой тип используется, зависит, как будет происходить подключение бойлера косвенного нагрева к котлу.
Твердотопливный котел для отопления
Так у твердотопливного котла система отопления может иметь принудительную или естественную циркуляцию. При естественной циркуляции движение теплоносителя происходит очень медленно, и для бойлера потребуется насос. Поскольку температура горячей воды зависит от температуры нагревательного элемента и ее расхода, необходимо будет установить на бак термодатчик, он будет регулировать включение и отключение насоса, тем самым поддерживая необходимую температуру нагревателя.
Такая схема подойдет для автоматизированных печей, например пеллетных. В дровяных или угольных печах поддержание температурного режима будет осуществляться вручную, поэтому датчики не потребуются.
Современные газовые и электрические котлы, как правило, снабжены циркуляционным насосом, но в некоторых случаях этого бывает недостаточно. То же самое относится к датчику, если электроника котла позволяет использовать выносной термодатчик, это упрощает задачу, в противном случае регулировку температуры придется производить через дополнительный насос.
Схема электрического водонагревателя
На подключение влияет число потребителей отопления, гидравлическое сопротивление контуров или теплоприемников. Для решения такой задачи используются различные устройства.
Основные элементы обвязки
Для нормальной работы бойлера необходимо осознавать, какие процессы в нем происходят. В первую очередь необходимо отключить бойлер косвенного нагрева газового котла отопления от системы для ремонта или профилактики. В этом помогут запорные краны. На каждом трубопроводе, подключенном к аппарату, должен стоять такой кран.
Кроме того, на обратной трубе змеевика, а это нижняя труба, между краном и бойлером должен стоять тройник, к которому подключен еще один кран. Он необходим для слива жидкости из змеевика. Правда, он необходим, только если в системе отопления используется незамерзающая жидкость, в случае использования воды в нем нет острой нужды, только если змеевик вмещает в себя много жидкости.

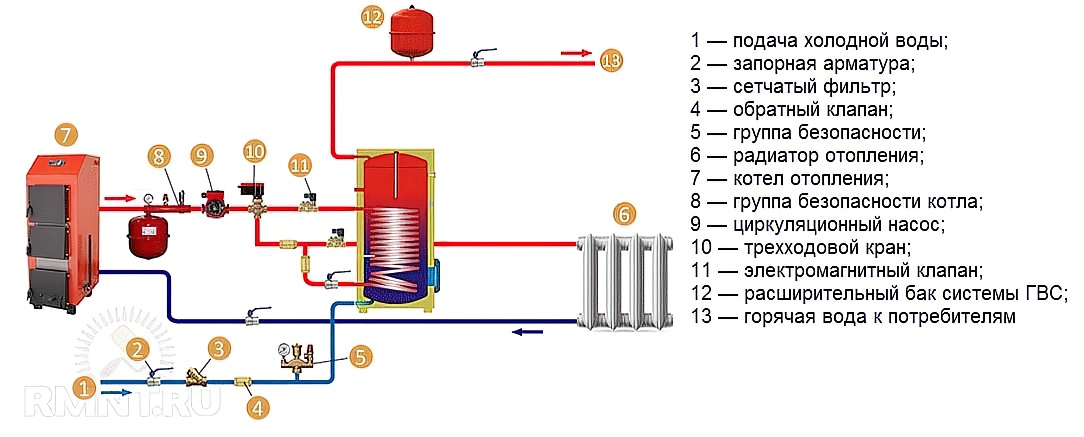

Схемы системы с косвенным бойлером
Бойлер косвенного нагрева для газового котла вмещает в себя много воды, от которой нужно будет освободиться. Если в корпусе бака есть пробка, ее нужно заменить краном. Если пробки нет, тогда в нижней части бака выбирают любой отвод и к нему ставят тройник с краном. Если этот отвод свободен, тогда устанавливают только кран. Отсутствие такого отвода вынуждает сделать сквозное отверстие и установить кран. Если этого не сделать, тогда может возникнуть ситуация, при которой придется выливать содержимое бака, а это может составлять несколько сотен литров жидкости.
На подающей трубке змеевика, обычно это верхняя труба, между отсекающим краном и корпусом также устанавливают тройник. К нему можно подключить воздухоотводчик, но поскольку пользоваться придется редко – лучше установить воздушный кран. Когда система наполняется, в этом месте может скопиться воздух, его нужно будет удалить. В дальнейшем он уже не будет нужен. Если воздух не удалить, это может остановить циркуляцию горячего теплоносителя.
Прозрачная трубка предназначена для опорожнения емкости
Не стоит забывать, что подключение косвенного бойлера к напольному котлу или настенному сопряжено с некоторой опасностью. Бак является герметичным сосудом. Нагреваемая в нем вода будет периодически расширяться и сжиматься, а это вызывает ряд вопросов:
- Как не допустить поступление нагретой жидкости в систему водоснабжения?
- Куда девать излишек жидкости?
- Как защитить бак от чрезмерного давления?
Решить первый вопрос можно с помощью обратного клапана. Его ставят на трубу водоснабжения возле самой емкости. Это дает возможность не устанавливать запорный кран, как это делается на других отводах. Когда нужно будет опорожнить емкость, клапан откроется под действием разряжения и запустит воздух, а пропускать воду обратно он не будет.
Для решения второго вопроса потребуется экспанзомат – расширительный бак
.Варианты размещения расширительного бака в системе
Последний вопрос решается установкой предохранительного клапана.
Установить его нужно там же, где установлен экспанзомат. Для этого сначала вворачивают тройник, а к нему подсоединяют клапан. У клапана должен быть патрубок для отвода воды. На него надевают пластиковую трубочку, а другой конец опускают в прозрачную пластиковую бутылку или другую прозрачную посуду.
Это делается для контроля работоспособности гидроаккумулятора. Если закачанный в него воздух выйдет, он не сможет сбрасывать давление и тогда сработает клапан, это будет сигналом к осмотру аккумулятора. Если трубочку от аварийного клапана пустить в канализацию, то о неработоспособности экспанзомата можно не узнать, зато появившаяся вода в бутылке об этом скажет.
Важно! Соединять напрямую систему ГВС с канализацией запрещено по санитарным нормам, между трубами этих систем должен быть видимый разрыв не менее 20 см.
На схеме P1 – предохранительный клапан
Работа рециркуляции
Когда производится обвязка котла отопления с бойлером косвенного нагрева, схема подключения может быть разнообразной.
Бак, по сути, служит центром системы ГВС, вода из которой идет на различные нужды. Основной целью ГВС служит подача горячей воды в ванну и кухню. Когда эти точки забора постоянно используют, температура воды удерживается на номинальном уровне, а если расход производится не так часто, вода успевает остывать, и в трубах скапливается холодная вода. Такое обстоятельство приводит к тому, что приходится сливать много воды, прежде чем пойдет горячая.
Чтобы не переплачивать за ненужный перерасход и сберечь природные ресурсы, используют рециркуляцию. Для этого питающую трубу подключают к самому верхнему патрубку бойлера, проводят вдоль всех потребителей и возвращают к бойлеру. На этот раз используют патрубок, находящийся немного ниже питающего. Все потребители подключаются к этому контуру.

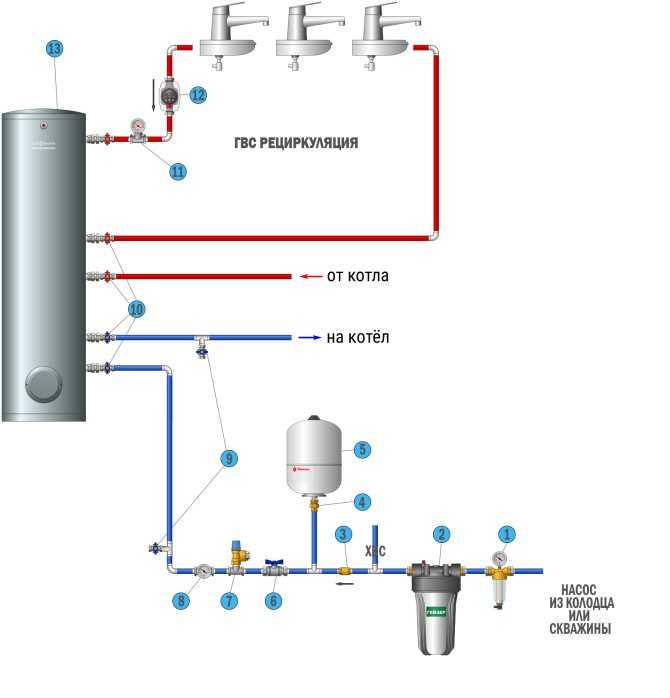

Схема рециркуляции
Чтобы вода не застаивалась, в эту цепь включают циркуляционный насос. Он прогоняет жидкость по кругу, благодаря чему температура в контуре остается почти неизменной.
Когда открывается любой кран потребителя, горячая вода идет сразу, без всяких задержек.
Но здесь есть одна особенность. Насос, как правило, устанавливают рядом с баком, и если мощный потребитель, например ванная, находится рядом с ним, то мощности насоса может не хватить, чтобы продолжить циркуляцию в нужном направлении. Из-за большого расхода перед насосом создастся разряжение, и вода может пойти в обратном направлении, чтобы этого избежать, необходимо предпринять ряд действий:
- Разделить контур примерно на две одинаковые части.
- В первой части использовать трубы большого диаметра, во второй – меньшего.
- Постараться подключить мощные потребители к первой части или в начале второй.
Правильно расположенные точки забора и выбранные диаметры труб
Предупреждение! Не стоит перед или после насоса ставить обратный клапан. Поскольку насос маломощный, он может не справиться с нагрузкой, и циркуляция будет нарушена.
Подключение косвенного бойлера к котлу
Схема отопления частного дома с газовым котлом и бойлером косвенного нагрева является одной из частых в использовании. Однако это не единственная возможность. Самой простой будет схема подключения котла отопления с бойлером косвенного нагрева с естественной циркуляцией, а котел твердотопливный. Выводы змеевика подключают к системе отопления через трубки диаметром не более 16 мм. Один вывод подключают к подаче, а другой к обратке. Чтобы создать циркуляцию на одну из труб, идущих к нагревателю, ставят насос.
Автоматическую регулировку температуры ГВС осуществляют через термодатчик, установленный на корпусе бака. Сигнал датчика усиливают через силовое реле и осуществляют включение и отключение насоса. Конечно, такая регулировка возможна только кода топится печь.
Внимание! Как бы ни подключался одноконтурный газовый котел с бойлером косвенного нагрева, обеспечивающие безопасность приборы всегда должны использоваться.
Заказать монтаж системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».
В видео рассказывают о причинах взрыва бойлера и о том, почему такая ситуация происходит редко
Если обвязка газового котла и бойлера косвенного нагрева включает в себя насос, применяют одну из следующих схем, регулирующих температурный режим:
- сигнал от термодатчика подается на плату управления котла;
- либо прямо на насос;
- или на трехходовой клапан.
В первых двух схемах устанавливают дополнительный насос для нагревателя емкости. Если в плате управления котла есть функция управления насосом, то сигнал от датчика подается на соответствующую клемму. К другим клеммам, отвечающим за работу насоса, подключают насос бойлера.
Осторожно! В некоторых котлах установлен насос, и плата регулирует его работу.
Подключаться к таким клеммам нельзя, иначе может возникнуть аварийная ситуация.
В случае отсутствия такой функции датчик водонагревателя самостоятельно управляет работой насоса, как это было рассмотрено с твердотопливным котлом.
В видео дают рекомендации относительно монтажа бойлера и его подключения к котлу
Вместо насоса можно воспользоваться трехходовым распределительным клапаном. Вход соединяют с подачей, прямой выход – с системой отопления, центральный выход подключают к входу нагревателя. Выносной датчик выставляют на нужные градусы и подсоединяют к баку.
Совет! Датчик ставят ближе к нижней части бака или в среднюю часть, тогда большая часть жидкости будет прогреваться.
Пока нагрев не закончился, центральный выход будет открыт, подавая горячий теплоноситель к нагревателю. По мере прогрева будет идти сигнал от датчика, что будет вызывать постепенное закрытие среднего прохода, через которой пропускается основная часть теплоносителя в систему отопления.
Во время разбора ГВС поступающая вода будет охлаждать содержимое, и датчик начнет открывать средний проход, подавая больше горячего теплоносителя к нагревателю.
В видео специалист отвечает на распространенные вопросы о бойлере косвенного нагрева
ГВС летом
В теплое время года, когда отопление не работает, а горячая вода нужна, составляют специальную электрическую схему, с помощью которой можно отключить контур отопления. Сделать это можно двумя способами, в обоих случаях используют два насоса: насос отопления отключают вручную с помощью выключателя; насос отключается автоматически термодатчиком.
Первый способ простой и надежный, но требует участия человека. Позволяет подключать отопление в межсезонье простым включением выключателя. Однако если газовый котел с подключением бойлера косвенного нагрева не имеет функции погодозависимого регулирования, необходимо будет устанавливать нужный режим.
Второй способ хотя и работает автоматически, но для включения этого режима нужно будет в конце отопительного сезона отрегулировать датчик. Когда потребуется отопить дом, режим этого датчика меняют.
В ролике больше советов по теме подключения бойлера к котлу
Коротко о главном
Бойлер косвенного нагрева дает возможность иметь достаточный объем нагретой воды для нужд жильцов. Для нагрева жидкости используется змеевик, установленный в нижней части. Тепловая энергия берется от котла с помощью установленного насоса или через непосредственное подключение. Регулировка нагрева жидкости осуществляется с помощью термодатчика, установленного в бак.
Поделитесь своим опытом подключения бойлера к котлу: какой котел вы выбрали и какую схему обвязки? Столкнулись ли вы со сложностями в процессе монтажа? На что посоветуете обратить внимание при создании системы отопления и ГВС?
Автор
Руслан Темченко Специальность: Инженер
Все статьи
Поделиться
Поделиться
3 схемы подключения бойлера косвенного нагрева к котлу
Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем.
Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.
Содержание
Принцип работы
Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.
За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.
В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:
- к газовому котлу настенному;
- к газовому котлу напольному;
- электрокотлу;
- к твердотопливному котлу.
Схемы подключения
Подключение к настенному одноконтурному котлу
Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.
Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.
К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

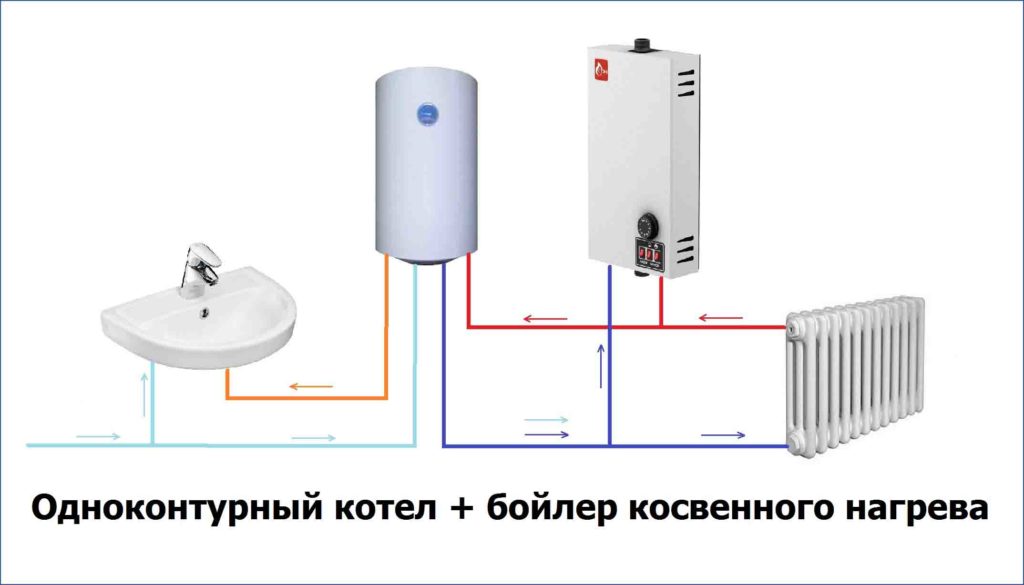

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом
Между двумя системами на подаче и на обратке, должна стоять запорная арматура.
Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.
Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор, которые следует использовать для подключения к автоматике котла.
Вот это выглядит на примере газового котла Baxi Ecofour:
А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):
Подключение к напольному одноконтурному котлу
Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго.
В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.
Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.
Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса.
При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.
Подключение через коллектор или гидрострелку
При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.
Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.
Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу.
Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.
Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.
Подключение к двухконтурному котлу
Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.
Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.
Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.
При подключении холодной воды нужно следовать именно вышеуказанной последовательности:
- шаровый кран;
- предохранительный обратный клапан;
- расширительный бак;
- подключение к бойлеру.
Желательно такую обвязку делать именно на входе, то есть рядом с бойлером.
Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.
Пример предохранительного клапана для бойлера
Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак.
Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.
Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.
Рекомендуется подобрать гидроаккумуляторы немножко с запасом:
- на 150 литров – 18 литровый бак;
- на 200 литров – 25 литровый бак.
Подключение рециркуляции
Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере.
Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.
Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.
Сборка данного узла подключения происходит последовательно:
- шаровый кран с разъемным соединением в сторону бойлера;
- предохранительный обратный клапан;
- тройник для подключения расширительного бака;
- тройник для подключения линии рециркуляции;
- на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.
При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Сравнение косвенных и прямых систем горячего водоснабжения
Но при таком широком выборе продуктов, доступных для эффективного производства горячей воды для бытовых нужд (ГВС), важно понимать истинные преимущества разделения систем отопления и горячего водоснабжения, а также различия между использованием водогрейных агрегатов с прямым или непрямым нагревом.
Объяснение устройств с прямым и непрямым нагревом
Установки с прямым нагревом, такие как водонагреватели Dorchester для производства горячей воды, имеют встроенную газовую или масляную горелку, которая непосредственно нагревает воду в своем накопительном цилиндре путем подачи горячих газов через один или несколько теплообменников. дымовые трубы внутри цилиндра, которые затем передают тепло окружающей воде.
Блоки с непрямым нагревом, такие как калориферы , не имеют встроенной горелки, но содержат один или несколько змеевиков теплообменника, которые заполнены горячими жидкостями (водой или солнечным теплоносителем), которые уже были нагреты «косвенно» одним или несколькими внешними источниками тепла, такими как бойлер или солнечные коллекторы.
Преимущества разделения систем отопления и горячего водоснабжения
Исторически сложилось так, что в системах с непрямым нагревом для нагрева водонагревателя использовался отдельный водогрейный котел, но с современными высокоэффективными котлами один и тот же котел теперь можно использовать как для контура отопления, так и для контура отопления.
Система ГВС. Однако, когда отопление помещения не требуется, котел все равно должен работать, чтобы обеспечить теплом систему горячего водоснабжения.
Водонагреватели с прямым нагревом предназначены исключительно для производства горячей воды, обеспечивая более быстрый нагрев и время отклика по сравнению с косвенной системой, которая фактически представляет собой «нагрев воды для нагрева воды». Это увеличивает вероятность потерь тепла в котле и связанных трубопроводах между котлом и водонагревателем.
Водонагреватели часто устанавливаются рядом с местом использования, что снижает потребление энергии, необходимой для подачи воды по длинному трубопроводу, и минимизирует потери тепла при распределении. Это также помогает уменьшить длину мертвых участков в системе, участков неиспользуемых/редко используемых трубопроводов, которые представляют риск заражения легионеллой (посмотрите наше видео о защите от легионеллы в водонагревателе). Это поддерживает соблюдение таких нормативных актов, как Руководство по охране труда и технике безопасности L8 — Утвержденный свод правил и рекомендаций по контролю за бактериями легионеллы в водных системах, в котором говорится, что распределительные трубопроводы должны быть соответствующим образом спроектированы, чтобы вода могла достигать всех выходов под углом 50 °.
C в течение 1 минуты после открытия крана.
Водонагреватели, используемые для производства ГВС, не требуют дымоходов и не имеют непосредственного подключения к ним подачи газа. Это упрощает их установку.
Сравнение эффективности – почему она не всегда дает результат
В отрасли ведутся споры о справедливости критериев эффективности в части L Строительных норм и правил, поскольку существуют некоторые расхождения между методами расчета Эффективность системы горячего водоснабжения с непрямым и прямым нагревом.
Для водонагревателей с прямым нагревом в части L используется общий сезонный КПД самого прибора, который измеряется с использованием КПД за один цикл нагрева от горячего к холодному.
С другой стороны, для системы горячего водоснабжения с непрямым нагревом это позволяет использовать общую сезонную эффективность соответствующего котла.
Вот где возникает проблема.
Общий сезонный КПД котла рассчитывается с использованием КПД при частичной и полной нагрузке.
Тем не менее, система с непрямым нагревом обычно работает при температуре 80/60, при которой котел не может конденсироваться, следовательно, фактически не работает при частичной нагрузке (для чего требуется температура возврата 30°C). Это означает, что то, что записано на бумаге, не является истинным отражением того, что на самом деле будет происходить на практике.
Пример – сравнение эффективности систем горячего водоснабжения с прямым и непрямым нагревом с использованием метода части L.
Конденсационный водонагреватель с прямым нагревом: 96 % общий тепловой КПД
Водонагреватель косвенного нагрева: 96 % C или выше, котел, скорее всего, будет работать с полной эффективностью в районе 88% .
Если вы также принимаете во внимание дополнительные требования к электрической нагрузке первичного насоса котла и загрузочного насоса водонагревателя, то требования к энергии и реальный КПД решения с косвенным нагревом сильно отличаются от предложения на бумаге.
Остались вопросы?
Если вы хотите узнать больше о водогрейных изделиях прямого и непрямого нагрева от Hamworthy, свяжитесь с нами.
▷ Бойлер косвенного нагрева 800 литров OPEKS-2-800-CS-HHW-L 【OPEKS Energysystems】
| Объем | 800 л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон рабочего давления бака | 0–13 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочее давление в теплообменнике | 3-16 бар | ||
| Максимальный теплоноситель в теплообменнике | 200 °C | ||
| Материалы (редактирование) | CSE — углеродистая сталь с пищевой эмалью внутри | ||
| Теплообменник/нагреватель | HHW— (теплообменник спирально-сварной) Спиральный (геликоидальный) сварной теплообменник | ||
| Соединение | Соединение нагревательного элемента Соединение солнечного коллектора Соединение твердотопливного котла Соединение газового котла Соединение электрического котла | ||
| Присоединение | фланцевое/резьбовое/зажимное/сварное; по стандартам ГОСТ, ISO, DIN | ||
| Изоляция | Мягкий полиуретан (40-200мм), резина + съемный чехол кожа/ткань | ||
| Защита от коррозии | Магниевый анод | ||
| Размещение | вертикальное/горизонтальное; | ||
| Опора | Регулируемая/нерегулируемая | ||
| Аттестация | ТУ У 28. 9-30521500-005-2017 ИСО 9001 | ||
| Модель | Объем, л | Диаметр, мм | Высота, мм |
| ОПЭКС-2-800-CS-HHW2,2,3L | 800 | 910 | 2015 |
Резервуары-накопители представляют собой вертикальную (или горизонтальную) сварную конструкцию, состоящую из цилиндрической обечайки, верхнего и нижнего (левого и правого) эллиптических днищ, штуцера для подачи и отвода рабочей среды и дренажа системы, а также фитинг по проекту или по желанию заказчика. К нижнему днищу приварены опоры (обечайки — в горизонтальном исполнении) для надежной установки на месте.
Аккумуляторы используются в качестве аккумуляторов тепла или холода, буферных емкостей, водонагревателей. ОПЭКС -2 модели предназначены для: отопления, аккумулирования тепловой энергии в виде горячей воды, гидроизоляции потоков в контурах технологических систем промышленных предприятий, систем горячего водоснабжения и отопления, хранения и передачи избыточное тепло, полученное от источника (электрический котел, твердотопливный котел, тепловой насос, солнечные коллекторы, гелиосистемы) с возможностью подключения нескольких источников тепловой энергии.
- увеличение срока службы системы отопления;
- снижение расхода топлива на 30-40%;
- увеличение срока службы системы отопления;
- снижение риска закипания твердотопливного котла;
- способность поддерживать постоянную температуру;
- комбинирование различных видов тепловой энергии;
- Увеличение интервала между чистками котла, простота установки в существующую систему отопления.
| характеристики агрегата | Диаметр на вход | Од.вим | 800 | |||||
| А — обида Води 6″ 9064 | 1900 0063 мм95 | |||||||
| B — Входящий подача (нижний теплообменник) | 1 1/4 дюйма | мм | 355 | |||||
| C — Возврат из системы | 1 1/4 дюйма | мм | 80 67||||||
| D — Выходной поток (нижний теплообменник) | 1 1/4 » | мм | 888 | |||||
| E — Подача в систему | 1 1/4 » | мм | 6079027 | 1645 | F — Группа безопасности | 1 1/ 4″ | мм | 2015 |
| Г — Техническая злость воды | 1 1/2″ | мм | 335 | |||||
| 1 1/4 дюйма | мм | 485 | ||||||
| I — питание котла | 1 1/4 » | мм | 1625 | |||||
| T — датчики температуры | 1/2 » | 9 | 0067 | |||||
| Л — Висота | | мм | 2015 | |||||
| Ш — Ширина (диаметр) | | мм | 910 | кг | 196 |
| Характеристики нижнего теплообменника | Од. wim | 800 |
| Площадь | м 2 | 1.6 |
| обсяг | л | девять 6
Примечание.
Размеры бака/котла указаны для стандартной модели с рабочими тисками на 6 бар. Вы можете получить нестандартные модели с такими же параметрами для кресел на заказ.
Для выбора необходимого объема хранилища возможно объединение нескольких резервуаров в каскад.
Накопительный бак выбирается для ранее выбранного источника тепла и рассчитывается таким образом, чтобы он мог аккумулировать все тепло, вырабатываемое этим источником, или для потребителя которого он должен быть обеспечен теплом, вырабатываемым до времени нагрева потребление маломощным источником.
Приоритет при выборе мощности будет у источника, если его мощность или время подвода тепла ограничены.
Приоритет при выборе мощности будет у потребителя, если требуется покрыть заданную тепловую нагрузку за определенное время.
Дополнительный объем воды, образующийся при нагреве до максимальной температуры, составляет ~ 3,5% от номинального объема емкости.
