Как своими руками из металла сварить твердотопливный котел для бани, саны, гаража или дачи?

Выбираем тип котла

Первым делом, при выборе котла, вы должны определиться с его мощностью, для этого делаем расчет объема отапливаемого помещения (площадь помещения умножить на высоту потолков). Данный показатель необходимо умножить на мощность, если постройка не утеплена, не поменяны окна, умножаем на 40 ватт.  А если все утеплено и установлены энергосберегающие окна и двери,  умножаем на 15 ватт.

Затем нужно четко определить его задачи — их может быть несколько, либо он служит лишь для отопления, или же он двухконтурный, и его вторая задача — это подогрев воды. Комбинированный, как правило, устанавливается для дачи или в частном доме или в сауне.

Поскольку он необходим не только как источник получения тепла, а функционально он нужен и для нагрева воды для хозяйственный целей, для принятия душа. А что касается помещений не требующих наличия водогрейного устройства, например, для теплицы, гаража, тут вполне подойдет одноконтурное устройство.

И для небольшой площади можно сделать самому дровяной мини котел из небольшого газового баллона или дисков от грузового автомобиля. Подобная переделка поможет вам сэкономить средства. Также необходимо определиться со способом установки, их может быть несколько — настенный или напольный.

Затем, если это основной источник тепла, тогда все понятно, необходимо проложить отопительные и водяные магистрали. А если это резервный источник тепла тщательно продумайте его  связь с основными тепловыми устройствами. Если одновременно будет использоваться оба прибора, для избежания перегрева и других неприятностей рекомендуется использовать расширительный бак.

Далее определитесь с топливом, которым вы будете топить ваш бытовой агрегат. Самый простой вариант — электрический котел, поскольку для его установки нет необходимости в получении разрешений, не надо продумывать место хранения топлива, и еще один плюс- это маленькие размеры самого агрегата, а также длительный период службы.

Электрический индукционный котел

Это будет идеальным эконом вариантом для отапливания небольшой загородной дачи. Однако к минусам можно отнести значительное снижение коэффициента полезного действия, в первые годы порядка  86%, а по истечению года службы оно может снизиться до 80%. Это происходит в результате отложения накипи на ТЭНе.

Газовый можно устанавливать, если поблизости есть газовая магистраль. Однако, в этом варианте много сложностей — первая из них — документация и разрешения, а это очень длительный и дорогостоящий процесс. Цена подобного вида топлива в последние годы значительно возросла и газовый котел уже  не является столь экономичным, как это было ранее.

Ну, и, наконец, котел на твердом топливе, для установки нет необходимости в получении какой- либо документации. Также к плюсам можно отнести огромный перечень разнообразия топлива, поскольку по способу топки они бывают на дровах, на опилках, угле, торфе, коксе, пеллетах.Существует большое разнообразие типов данных устройств.

Если нет возможности частой загрузки, а необходимо постоянно поддерживать температуру, можно сделать древесный котел длительного горения (котел типа Стропува). Загружать его необходимо один раз в сутки, так же, как и все устройства, он состоит из камеры сгорания, в которой происходит тепловой процесс, прогретый воздух нагревает теплообменник и выходит в дымоход. Прогретый теплоноситель вытесняет холодный, за счет чего и происходит его циркуляция в водяном контуре.

Если котел устанавливается в частном доме, можно отдать предпочтению котлу Кузнецова, по своему внешнему виду он похож на русскую печь, выполнен кирпичной кладкой, внутрь которой  устанавливается теплообменник. Помимо этого он может заменить вам плиту для приготовления пищи, поскольку есть вариация его возведения с варочной поверхностью.

Котел Кузнецова

Еще одна вариация твердотопливного агрегата- это котел Холмова, простой в изготовлении, подразумевает конструкцию шахтного типа. Топка и теплообменник располагаются вертикально, по поводу энергозависимости они могут работать и без электричества, в зависимости от выбранного чертежа для изготовления.   Если конструкцией предполагается автоматическая загрузка топлива вам понадобится подключать его к электросети.

Реактивная печь. Принцип ее работы  немного схож с пиролизным котлом и состоит в том, что после загрузки топлива в бункер, горение происходит в нижней части, со временем опускаясь из-за собственного веса. Горение стимулируется за счет притока воздуха из поддувала.

Далее газы двигаются в отдел верхнего горения, вследствие пиролизной реакции загораются. При этом происходит нагрев камеры горения и колпака. Благодаря разнице температуры между первичной камерой и колпаком образуется тяга и прогретые отходы горения выходят через дымоходное отверстие. Для топки используется щепа, и различная древесина.

Изготовление твердотопливного котла

Итак, определились с его типом, приступим к изготовлению самодельного устройства.

Проектирование

На данном этапе вам необходимо определиться с конструкцией и схемой:

  • Размером камеры сгорания.
  • Объемом теплообменника.
  • Размерами загрузочной дверцы.
  • Размером воздушного канала и дымохода.
  • Размещением группы безопасности.
  • Размером зольника.

Выбор материала и инструменты

Все зависит от выбранной модели, рассмотрим несколько примеров.

Для того, чтобы сделать самому котел Кузнецова, вам понадобятся:

  • Кирпичи около 800 шт.
  • Песок 150 кг. ( для фундамента и кладки).
  • Шамотные кирпичи 74 шт.
  • Жаростойкая глина 140 кг.
  • Засов на поддувало.
    Дверца поддувала со стеклом
  • Стальные уголки 35*42*42 см.
  • Задвижка.
  • Колосняк.
  • Строительный уровень.
  • Мастерок.

Однако, это вариант без варочной поверхности, если вы хотите чтобы в вашей печи из кирпича она была, соответственно, увеличится количество кирпичей и понадобится варочная поверхность. В более экономичном варианте ее можно  заменить чугунным листом.

Чтобы сварить твердотопливный газогенераторный котел из трубы своими руками нам понадобится из инструментов болгарка и сварочный аппарат, а из материалов:

  • Лист металла, толщина не менее 4 мм.
  • Металлическая труба диаметром 320 мм. Толщина металла должна превышать 4 мм.
  • Труба металлическая, диаметр 70 мм и 110 мм.

Инструкция

Будем рассматривать на примере котла длительного горения изготовленного из металла и трубы:

  • Разрезаем трубу на два отрезка — 0,8 метра и 1 метр.
  • Детали создания теплообменника. Из листа металла по диаметру трубы вырезаем днище и привариваем его к основанию. Для удобства установки можно сделать небольшие опоры из плотного металла.

    Затем изготавливаем воздушный распределитель, для этого из того же листового металла вырежьте окружность на 18 см меньше диаметра самой трубы. В его центре высверлите отверстие диаметром около 2 см.

  • В нижней части приварите крыльчатку, оборудованную лопастями из металла, их ширина не должна превышать 5 см.
  • Затем сверху регулятора приварите трубу 6 см. Ее высота должна превышать высоту котла. Сверху необходимо сделать задвижку, при помощи которой будет регулироваться подача воздуха.
  • Снизу сделайте отверстие для золы, оборудуйте его дверцей с задвижкой.
  • Сверху сделайте дымоходную трубу, диаметром 10 см. На протяжении 50 см она должна идти горизонтально.
  • Сделайте заслонку с отверстием для трубки распределителя.

Детали создания теплообменника

Существуют следующие их разновидности:

  • Трубы могут располагаться вертикально или горизонтально, относительно самого котла.
  • Шахтный теплообменник. Используется довольно редко, поскольку применяется в паровом котле и его элементы выходят в дымоход.
  • По форме может быть круглый или прямоугольный, в зависимости от конструкции, куда его помещают.

Какой бы конструкции теплообменник вы не выбрали, принцип их работы неизменен. Разница может заключаться только в материале, из которого его делают. Если вы решили сделать плоский накопитель, должны следить за тягой, поскольку, если она снизится, нагрев будет очень слабый. Будем делать теплообменник, который по своему внешнему виду похож на решетку.

Для изготовления заготовьте 12 труб  диаметром 30 мм,  и длиной порядка 50 см — это будут  4 трубы  по 80 см  и 4 трубы по 60 см. Сварите между собой трубы 80 см и 60 см, чтобы получить прямоугольник, в нижней его части проделайте 12 отверстий и вварите туда оставшиеся трубы. Все, конструкция готова.

Соблюдайте следующие рекомендации:

  • Расстояние между пустотами должно быть не больше 1 см, в противном случае вода будет закипать.
  • Толщина трубок не менее 2,5 мм.
  • Расстояние между топкой и теплообменником 1-1,5 см.

Предлагаем посмотреть видео об изготовлении котла из нержавейки:

Самодельный котел длительного горения работающий на дровах

Обеспечить на зиму свое жилище теплом – очень важная задача. И если в городе ее выполнение берут на себя специальные службы, то за городом очень часто все приходится делать своими руками, в частности, делать и устанавливать агрегаты для отопления.

В данном материале мы расскажем о самодельных котлах длительного горения, которые работают на дровах.

Конечно же, котел отопления, работающий на различных видах топлива, можно приобрести в продаже. Однако, тот же газовый котел не везде сможет работать, а вот котел на дровах может отопить дом независимо от того, как далеко он расположен от газовой магистрали.

Помимо прочего, самодельные котлы длительного горения по сравнению с простыми печами отличаются более длительным периодом между загрузками дров, при этом эффективность обогрева помещения не снижается. Помимо всего, мы предлагаем вам посмотреть видео на тему сборки котлов длительного горения своими руками.

Принцип работы котла длительного горения

Длительность горения дровяного котла зависит от его конструкции и процессов, происходящих изнутри. Принцип работы котлов такой: топливо сжигается сверху вниз, а не наоборот, как в обычной печке на дровах. В топке обычного котла или печи сначала сгорает нижний слой, после чего горячие потоки поднимаются и втягивают в горение все слои, дрова при этом очень быстро сгорают и их нужно добавлять каждые несколько часов, иначе печь остынет.

В котлах же длительного горения сначала сгорает верхний слой, а потом огонь идет ниже и захватывает каждый последующий слой дров. Одна закладка топлива позволяет ему тлеть примерно в течение 30 часов, а после полного его сжигания золы и сажи остается минимум.

Режим регулировки позволяет дровам тлеть очень продолжительное время — более суток, а после их полного сжигания сажи и золы остается минимум.

Но стоит помнить, что котлы длительного горения, сделанные своими руками, в жилых помещениях лучше не ставить, поскольку они не могут гарантировать вашу безопасность при применении. Лучше всего ими оснащать такие помещения, как:

  • технические;
  • производственные;
  • теплицы;
  • строящиеся дома.
  • жилые дома до момента обустройства основной отопительной системы.

Плюсы самодельного котла длительного горения

Несмотря на то, что котлы на дровах, сделанные своими руками, можно устанавливать не везде или применять в качестве временного решения в жилых помещениях, многие отдают им предпочтения, поскольку они просты в эксплуатации и отличаются высокой отдачей при отоплении.

Преимущества таких котлов:

  • несложная регулировка процесса активного тления;
  • длительное горение без нужды добавлять дрова;
  • легко собрать конструкцию своими руками;
  • высокий КПД;
  • максимальность сжигания топлива.

Как своими руками собрать дровяной котел

В регионах страны, где нет природного газа, очень ценится твердое топливо, на основе которого работают котлы отопления. При этом практически в каждом таком регионе есть специальные предприятия, которые могут снабдить твердым топливом.

Котлы длительного горения могут работать не только на дровах, но и на таких видах твердого топлива, как:

  • опилки;
  • пеллеты;
  • торф;
  • уголь.

Материалы для изготовления котла своими руками

Чтобы собрать котел своими руками, нужен материал для корпуса. Для этого могут подойти:

  • металлические трубы с большим диаметром;
  • бочки;
  • круглые баки;
  • газовые баллоны и другие емкости.

Чаще всего емкости бывают стальными и чугунными, давайте рассмотрим, чем отличаются по характеристикам эти два материала:

  • чугун устойчив к коррозии, способен выдержать высокие температурные нагрузки, остывает медленнее, нежели сталь. При этом он хрупок, тяжелый и дорогой в плане себестоимости. Чугунные изделия отличаются своей долговечностью;
  • сталь более легка, она стоит дешевле и отличается большей прочностью. Помимо этого она быстрее прогревается и легче сваривается, поэтому стальные котлы ремонтировать проще. Но наряду с этим конденсат, который появляется вследствие сжигания топлива, со временем разрушает стенки топки. В промышленных конструкциях они защищены керамической футеровкой, но своими руками это сделать невозможно.

Стальные котлы более популярны среди пользователей. Если вы захотите собрать котел своими руками, помните, что нужно при этом обеспечить правильную подачу воздуха с возможностью регулировать процесс сжигания дров. Чтобы этого достичь, нужно сделать следующее:

  • грамотно просчитать мощность конструкции;
  • выбрать качественные материалы;
  • предварительно подготовить чертеж конструкции;
  • уметь качественно делать сварные швы;
  • четко соблюдать технологию установки конструкции.

А теперь давайте рассмотрим наиболее простые конструкции котлов длительного горения, которые можно собрать своими руками:

  • на основе железной трубы;
  • на основе бочки;
  • буржуйку;
  • «Слобожанку».

Конструкция на основе железной трубы

Параметры конструкции должны быть такими:

  • диаметр трубы – до 30 см;
  • высота -86 см;
  • наклон трубы должен составлять как минимум 0,1 % к горизонтальной плоскости;
  • диаметр дымоходной трубы – 10 см;
  • соединение – сварное.

Внизу конструкции должна располагаться дверца для добавления дров, а для поддува и очищения емкости от сажи нужно поставить колосниковые решетки.

Внутри конструкции нужно разместить трубу с меньшим диаметром, соединить с трубопроводом, который идет по помещению для естественного движения теплоносителя. Далее система наполняется водой, которую можно нагревать для бытовых нужд и применять для отопления. С наружной стороны устанавливаем заслонки, которые контролируют количество поступающей из бака воды.

Бочковая конструкция котла

Работа в данном случае выглядит так:

  • обрезаем верхний обод бочки и выравниваем;
  • на крышке, способной закрываться герметично, вырезаем отверстие диаметром в 150 мм для вывода угарного газа;
  • дымоход должен быть размещен под небольшим углом к вертикальной поверхности;
  • крышка должна быть прочной и огнеупорной. Сделайте в ней еще отверстие на 100 мм для доступа кислорода;
  • трубу ставим так, чтобы газы могли вертикально выходить наружу;
  • заслонка не должна быть размещена слишком низко, чтобы топливо не сгорало раньше, чем нужно.

Также можно замедлить процесс оседания дров при помощи груза. Вместе с подвижным распределителем воздуха такая конструкция обеспечит горение дров в течение 60 часов.

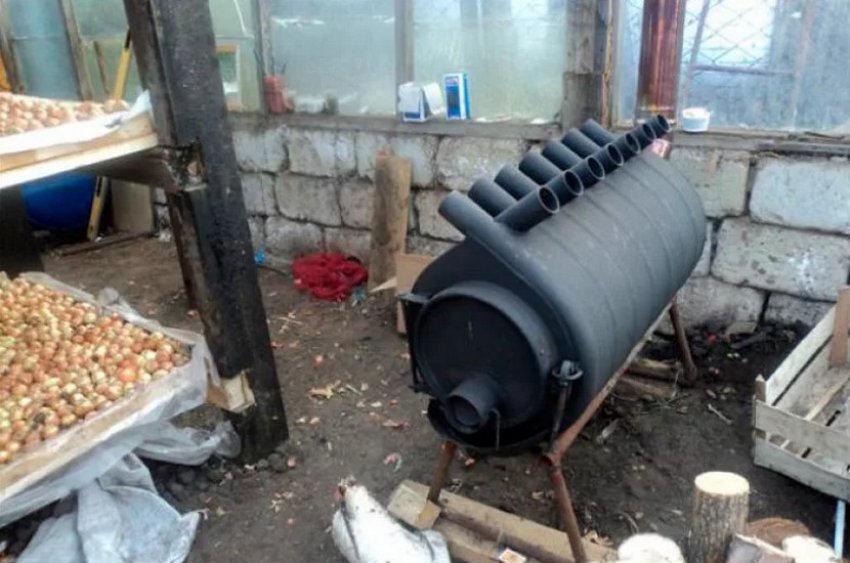

Буржуйка и ее особенности

Об этой конструкции известно практически всем. Они состоят из водяного контура, который может обеспечить теплом несколько радиаторов в помещении до 30 квадратных метров. Ее можно использовать в таких помещениях, как:
  • парники;
  • дачные участки;
  • строящиеся дома;
  • строительные площадки;
  • подсобные помещения.

Как собрать своими руками котел «Слобожанка»

Принцип работы такой конструкции достаточно простой. Есть два кожуха: один внутренний, а второй внешний, между ними есть воздушная прослойка. Снизу идет холодный воздух, который прогревается за счет горячих стен внутреннего кожуха и поднимается вверх, затем выходит через отверстие на внешнем кожухе.

Чтобы собрать такой агрегат своими руками, приготовьте следующее:

  • толстые трубы;
  • листы из металла;
  • арматуру;
  • металлические уголки;
  • газовые баллоны или отрезки трубы;
  • аппарат для сварки;
  • болгарку;
  • дрель;
  • молот;
  • зубило;
  • электроды.

Порядок работы будет таким:

  • сделайте устройство для подачи воздуха. Для этого нам нужна труба с длиной, которая соответствует высоте топки. Приварите к ней внизу болт, затем вырежьте из металлического круга лист с диаметром как в трубы или немного больше. Просверлите в нем отверстие под болт, затем соедините с воздуховодной трубой гайкой;
  • возьмите болгарку и диск по металлу, делаем прорезы вертикально шириной в сантиметр. Сквозь них будет попадать воздух в топку;
  • вырезам плоский стальной лист с диаметром чуть меньше топки. Изнутри делает отверстие для воздуховодной трубы, вставляем ее поддувалом вниз, затем нужно приварить, отступив при этом от конца порядка 20 см;
  • делаем корпусной цилиндр с герметичным дном. Если для этого берется газовый баллон, верхнюю часть срезаем, а если делаем из листа металла, то нужно приварить дно;
  • чтобы сделать дымоход, в верхней боковой части корпуса сделайте отверстие для выхода газа и приварите трубу с диаметром порядка 10 см;
  • установите воздухоподающую трубу, вырезав в центре днища топочной камеры отверстие размером с диаметром воздухоподающей трубы. Далее вставьте ее, чтобы поддувало свесилось вниз за пределы корпуса;
  • сделайте теплорассеивающий диск из металлического листа толщиной в 10 мм. Нужно вырезать круг диаметром чуть меньше корпуса и приварить к нему ручку из стальной проволоки или арматуры;
  • сделайте конвекционный кожух и прикрепите его. Цилиндр конструкции должен быть на пару сантиметров больше топки;
  • напоследок сделайте крышку из оставшегося элемента газового баллона или бочковой крышки. Можно приварить к ней ручку.

Котлы длительного горения, работающие на твердом топливе, можно применять для разных бытовых нужд. Нет лучшего и экономного варианта для использования на дачном участке или на строительстве. Загружать топливо при этом вам не придется так часто, как в традиционных печах, также вы сэкономите на покупке котла.

Оцените статью: Поделитесь с друзьями!

Котел для бани своими руками из подручных материалов: 3 варианта

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Самая простая конструкция котла — на основе бочки

Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

О том, как быстро высушить дрова, расскажет статья http://stroy-banya.com/banshikam/kak-byistro-vyisushit-drova.html

Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

Особенности конструирования котла длительного горения

В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью http://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html

Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.

О том, как чистить дымоход, подробно описано в статье http://stroy-banya. com/delaem_pech/chistka-dymoxoda.html

Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Печь для бани из трубы своими руками – фото, чертежи банной печи

Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

  1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
  2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
  3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
  4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
  5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.
Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

  • листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
  • асбестовый шнур – на уплотнение дверец;
  • отрезок трубы DN150 для патрубка дымохода;
  • арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
  • уголок 25 х 3 мм;
  • подходящий металлопрокат для ножек;
  • ручки дверец покупные.

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

Проверяем цвет искр от стали на наждаке

При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка, чтобы изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

  • талькохлорит;
  • базальт;
  • речная галька;
  • белый или малиновый кварцит;
  • габбро-диабаз.

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой. Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку. Конец оси фиксируется гайкой с пружиной, что и показано на рисунке:

Самодельная воздушная заслонка легко встраивается в топочную дверцу

Печь–котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла. Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Совет. Общую высоту печи для бани и каждой камеры в отдельности можно подобрать самому, главное, — максимально увеличить вместительность топки. Тогда и длительность горения с одной закладки дров станет больше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

  1. Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
  2. Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
  3. Обработка вырезанных частей и изготовление из них дверец печи.
  4. Сваривание колосниковой решетки из арматуры.
  5. Сборка металлической банной печи.

Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище. Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран. Способы и приемы производства работ подробно показаны на видео:

Заключение

Хотя самодельная печь из стальной трубы выглядит в бане неказисто по сравнению с заводскими «собратьями», но она даст вам приличную экономию денежных средств. Даже в случае, когда вы купите все материалы, а работы поручите мастерам за отдельную плату, то получите буржуйку вдвое дешевле, нежели в магазине. Притом что найти в продаже отопитель с толщиной стенок 5 мм и более практически невозможно. А непрезентабельный вид агрегата легко прячется под каменкой.

Дымоход для твердотопливного котла своими руками. Обновлено 30.05.2020

Содержание:

  1. Особенности обустройства дымохода
  2. Конструкция дымоотводного канала для твердотопливного котла
  3. Основные требования к дымоходным каналам
  4. Монтаж дымохода
  5. Кирпичный дымоход для твердотопливного котла
  6. Стальной дымоход
  7. Сэндвич-дымоход

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

  • внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
  • диаметр дымохода;
  • длина разгонного сектора;
  • способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

  1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
  2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
  3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
  4. Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

  1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
  2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
  3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
  4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.


Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

  • По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
  • По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

  • высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
  • минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
  • доступная цена;
  • моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

  1. Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
  2. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
  3. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

фото, чертежи, схема подключения, видео




Содержание:

  1. Наиболее приемлемые случаи работы
  2. Некоторые замечания по выбору материалов
  3. Делаем устройство самостоятельно
  4. Детали создания теплообменника
  5. Выполняем подключение разумно


Отопительный котел на твердом топливе станет удобным выходом там, где нужно создать действительно эффективную систему обогрева при условии присутствия других видов энергоносителей. Однако, перед желающими организовать свой быт часто встают несколько трудностей, ограничивающих возможность покупки готового инженерного решения.

В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и выполнить монтаж батарей отопления. Хотя на это уйдет время и некоторое количество денежных средств, полученное решение будет идеально не только в плане отопления дома, но и в отношении оптимального расположения.

Наиболее приемлемые случаи работы


Создавать твердотопливный котел отопленияя своими руками – идеальный способ организации тепла в помещении для тех, кто не имеет возможности вносить изменения в архитектуру здания, устраивать отдельную котельную и так далее. Также это станет удобным выходом для тех, кто желает убрать старую дровяную печь. Место можно использовать с пользой.

К поиску чертежей твердотопливного котла для работы своими руками прибегают те, кто физически не может обеспечить необходимые условия для тех готовых решений, которые предлагаются к продаже. К примеру, агрегаты промышленного исполнения достаточно требовательны:

  • есть критерии по давлению в системе циркуляции;
  • необходимо обеспечить тягу, для чего сооружается дымоход с четкими условиями к конструкции;
  • часто мощность избыточна, поэтому за котлом необходим постоянный надзор;
  • иногда эффективность агрегата серийного исполнения зависит от того, что входит в его обвязку.


Созданный своими руками твердотопливный отопительный котел обладает рядом преимуществ, которые для некоторых могут оказаться решающими:

  • возможно размещение на месте старой печи, с использованием готового дымохода;
  • сборка и подключение ничем не ограничиваются, можно использовать существующие структуры;
  • оптимально подбирается мощность под размер отапливаемого помещения;
  • структура отопления может быть сформирована на любом принципе циркуляции – гравитационной или принудительной;
  • форма устройства ничем не ограничена, котел может быть идеально размещен в свободном пространстве;
  • конструкционное решение может быть создано с учетом используемого топлива – дрова, уголь;
  • устройство создается, учитывая желательный режим работы – варьируется размер топки, объем и площадь теплообменника.

Как таковая, схема твердотопливных котлов для выполнения своими руками не существует. Есть ряд принципов построения и рекомендации по конструкционным решениям отдельных узлов. Остальное – ничем не ограниченная свобода творчества, а также расчет, базирующийся на характеристиках системы отопления и площади помещений.

Некоторые замечания по выбору материалов


Чтобы коэффициент полезного действия котла на твердом топливе, особенно самодельного, был выше, следует соблюдать несколько рекомендаций, относящихся к материалам конструкции. Следование простым правилам увеличит общий срок службы изделия.

  1. Чтобы обеспечить качественное сгорание топлива, стенки топки должны быть сделаны из материала с как можно меньшей теплопроводностью. Идеален кирпич, а в случае создания стенок из стали, лучше всего использовать схему с прокладкой теплоизолятора (бетон, песок) между двух стенок корпуса.
  2. Сталь, используемая при конструировании узлов котла, должна иметь толщину минимум 4 мм.
  3. Дымоход из металла, в зависимости от побочного применения, имеет требования к толщине стенок. Если он используется только для отвода продуктов сгорания, сталь должна быть как можно толще. Это замедлит прогорание. Если же применяется «титан» как накопитель воды для горячего водоснабжения, дымоход делается из листового металла 4 мм. В этом случае, для обеспечения надлежащей тяги, нужно наращивать длину вертикального участка.
  4. Конструкция котла должна предусматривать два регулятора режима работы. Задвижка дымохода обеспечивает баланс тяги и напрямую влияет на скорость сгорания топлива. Нижняя дверца котла, как источник подачи свежего воздуха, отвечает за качество «топливной смеси» в камере сгорания, которая состоит из кислорода и топочного газа.

Это краткий список рекомендаций, который позволяет примерно рассчитать конструкцию. Можно перейти непосредственно к технологии изготовления твердотопливного котла.

Делаем устройство самостоятельно


Чтобы определить план работ, нужно учитывать, что оптимальная схема твердотопливного котла, который будет работать в том числе, как источник горячей воды должна включать в себя три основных элемента:

  • нагревательный блок, состоящий из топки, зоны накопления золы и дымохода;
  • тепловой аккумулятор, который служит для поддержания режима циркуляции, стабилизирует температуру жидкости в системе, позволяя достаточно неравномерный режим работы котла;
  • накопитель горячей воды – «титан», откуда будет браться жидкость для бытовых и гигиенических нужд.

Особых требований к конфигурации всех систем не существует. Приблизительные цифры можно определить так.

  1. Итоговую мощность котла можно рассчитать по нормативным документам. Цифра очень приблизительная, основана на объеме топки, но не учитывает характер тяги и отклонения в теплоотдаче топлива.
  2. Емкость теплоаккумулятора можно выбрать, исходя из рекомендаций по формированию обвязки твердотопливных котлов промышленного исполнения.
  3. Титан рассчитывается по приблизительной потребности в горячей воде. Для него обязательно условие присутствия системы безопасности в виде клапанов для стравливания давления.

Идеальный материал для создания корпуса – кирпич. Но многие предпочитают делать конструкцию из металла. Способ проще, требует меньшего набора навыков, поэтому будем рассматривать именно его, поскольку основная часть, касающаяся теплообменника, не изменится.

Для работы понадобятся:

  • сталь листовая, толщиной 5 мм и больше;
  • металлический уголок;
  • решетка колосников, можно купить готовую, нужного размера или сварить ее самостоятельно;
  • дверцы топки и накопителя золы;
  • заслонка дымохода;
  • нержавеющая сталь листовая – нужна для создания теплоаккумулятора и накопителя горячей воды;
  • песок речной или просеянный строительный;
  • сварочный аппарат, желательно с низкой мощностью;
  • болгарка;
  • дрель, сверла по металлу;
  • рулетка, шило, угольник, спиртовой строительный уровень.

Металл можно приобрести на специализированных базах, торгующих металлопрокатом. Многие из них предоставляют услуги резки, поэтому полезно заранее рассчитать конструкцию, чтобы приобретать почти готовые детали.

Так как конструкция из металла довольно тяжелая, сборку лучше осуществлять непосредственно там, где будет расположен агрегат. В итоге, после проведения всех работ по сварке, получится блок, который представлен на фото твердотопливного котла, он, кстати, также сделан своими руками.

Детали создания теплообменника

Существует две базовые конструкции, представленные на схемах ниже:


Принцип работы совершенно одинаковый. Разница в материалах, из которых изготовлены узлы. Блок из труб требует большей квалификации, точности отрезки, а также проведения достаточно сложных сварочных работ. Схема с плоскими накопителями легче в изготовлении, но повышает требования к самому нагревательному блоку. Для достижения оптимальных условий в камере сгорания, потребуется очень хорошая тяга, достаточное количество топлива до достижения рабочего режима.

Монтаж теплообменника в камере сгорания производится при соблюдении простого условия – расстояние до стенок корпуса должно составлять не менее 10 мм. Зная параметры корпуса, который уже изготовлен, можно максимально точно просчитать параметры конструкции обменника.

Подвод труб обратки и подачи системы отопления ничем не лимитирован. Иногда ввод обратки производится спереди котла, там же делается и сливной отвод для ликвидации воды в случае проведения ремонтных работ или тогда, когда помещение оставляется на зиму без отопления. На видео про отопительный котел, который делается своими руками показано, как создать теплообменник и осуществить его монтаж внутри корпуса.

В зависимости от тяги и конфигурации, можно варьировать конструкцию теплообменника. Он может быть следующих типов:

  • с горизонтальным или вертикальным расположением труб;
  • плоскостенный, вытянутый по вертикали или горизонтали;
  • так называемый «шахтный», когда ось конструкции расположена под углом. Такой теплообменник применяется редко, для него требуется специфическая конструкция топки, переходящей в наклонный дымоход.
Выполняем подключение разумно


Собранный своими руками твердотопливный отопительный котел подсоединяется к системе отопления совершенно обычными способами, с применением стандартных правил обвязки. Чаще всего используется гравитационная циркуляция, поэтому можно следовать простым правилам организации системы:

  • котел располагается как можно ниже относительно радиаторов отопления;
  • для регистров используются трубы большого диаметра;
  • трубопроводы должны располагаться под легким уклоном;
  • расширительный бачок обязателен, располагается в самой верхней точке системы;
  • обязательна возможность сброса давления, слива и добавления теплоносителя в систему;
  • количество уголков, поворотных зон трубопроводов должно быть минимальным.


Также можно применять любые обвязки, использующие насосы принудительной циркуляции. Однако, такие схемы потребуют наличия постоянного энергопитания, что может быть недостижимо. Поэтому для твердотопливного котла, сделанного самостоятельно, идеальной будет обвязка, основанная на модели гравитационной циркуляции. У нее в контур обратки включен насос принудительной циркуляции с возможностью автоматического переключения на прямой трубопровод при отсутствии напряжения. Такая система будет уверенно работать во всех случаях.
Вверх



Естественно, такая работа потребует довольно много времени, рекомендуется привлекать специалистов для сварки теплоаккумулятора и теплообменника. Однако, можно получить оптимальный результат. Котел идеально подойдет к месту, будут соблюдены все требования по мощности, что может быть очень удобно в отдельных случаях.


Поделиться с друзьями:


Ремонт медных труб своими руками без пайки [Видео] - Калькулятор затрат на перепланировку



В этом руководстве мы объясним, как исправить замерзшие / потрескавшиеся медные трубы (или трубки PEX) менее чем за 1 час и сэкономить не менее 200 долларов. Общий бюджет на этот ремонт составляет всего 40-50 долларов (включая инструменты).

Зима приближается, и во многих штатах она уже наступила (в Буффало, штат Нью-Йорк, и в других частях Среднего Запада в ноябре выпало более 6 футов снега). Это означает, что трубы замерзли, закончился мазут и необходимо перезапустить (промыть) котел, починить потрескавшиеся трубы и протечки.

Хотя отсутствие тепла и ремонт сантехнического и отопительного оборудования - это не весело, это ОЧЕНЬ дорогое удовольствие. Один визит сантехника может стоить вам 200-300 долларов, без запчастей и большого количества ремонта. И это с учетом того, что вы действительно можете заставить сантехника прийти к вам домой. Сейчас у них самый лучший сезон, а это значит, что сантехники очень заняты и повышают ставки. И вдобавок ко всему этому, весьма вероятно, что даже если к вам придет aplub = mber, качество работы может быть ниже среднего, и вы даже не узнаете, что они сделали плохую работу, а там нет гарантии.

Звучит очень мрачно, но не бойтесь! Мы разобрались с этими проблемами и поделимся с вами секретами того, как вы можете выполнять большую часть работы самостоятельно и за очень небольшие деньги! Итак, приступим.



Крепление замерзших труб (медные или полиэтиленовые трубы)

Существует простой, недорогой и БЕЗОПАСНЫЙ способ самостоятельно отремонтировать треснувшие / замерзшие трубы, в большинстве случаев менее чем за 50 долларов, и он не требует пайки (если вы не хотите паять). Решением является использование латунных нажимных фитингов, которые могут подключаться как к МЕДИ, так и к PEX, не требуют пайки и требуют всего несколько минут, чтобы установить все.

Но сначала позвольте мне объяснить, как я дошел до того, что починил водопровод.

В 2010 году у нас закончился мазут, находясь за границей, а когда мы вернулись, мы обнаружили замерзшие / треснувшие трубы и воду на первом этаже и в подвале. К счастью, протекание протекало всего 1 день (несколько дней была очень холодная погода, а за день до нашего возвращения стало теплее).

Мы вызвали сантехника, который отремонтировал замерзшие трубы, спустил воздух из водяного контура и перезапустил систему отопления.Стоимость составила 650 долларов, и страховая компания заплатила больше всего (включая поврежденный паркетный пол).

Однако после «ремонта» система отопления стала очень неэффективной. Тогда я не знал, в чем проблема, но позже я узнал, что не весь воздух был выпущен из труб - так что сантехник плохо справился и взял полную сумму за работу. Это стоило нам (по моей оценке) дополнительных расходов на отопление в размере 500 долларов США.

Как я узнал о проблеме? Что ж - у нас была еще одна заморозка трубы 🙁 и на этот раз я решил сделать это сам.

Итак, первым шагом было перекрыть воду и починить замерзшие трубы отопления. Но поскольку наша система представляет собой гибрид МЕДИ (радиаторы) и трубок PEX, и я обнаружил несколько треснувших PEX, мне нужно было найти решение, чтобы исправить и то, и другое. Я удаленно знаю, что для PEX требуются специальные инструменты для обжима, которые стоят более 89 долларов за набор, и я не хотел их использовать для одноразового ремонта. Итак, проведя 2 часа в местном магазине Lowe’s, осмотревшись и задавая вопросы, я нашел идеальное решение - латунные нажимные фитинги, которые также производятся в Великобритании, что для меня является признаком качества.

Вот как отремонтировать трубки из замерзшей меди и PEX:


ПРИМЕЧАНИЕ - в видео я называю нажимные фитинги «самозажимным коленом» и «муфтой».

Итак, у меня были следующие проблемы:

1) Моя трубка PEX выступала из пола всего на 4-5 дюймов, так что мне было не с чем работать. Я не мог его согнуть, потому что не хватало длины.
2) В исходной настройке PEX был изогнут, что создавало нагрузку на трубку, что облегчало растрескивание PEX при замораживании.
3) Мне пришлось подключить полиэтиленовый пластик к медным трубам и убедиться, что они не протекают.
4) Я не мог паять, так как это расплавит трубку PEX.

Как отремонтировать замерзшие трубы с помощью нажимных фитингов

A) Соедините МЕДЬ с МЕДью:

Найдите нажимной фитинг подходящего размера. Если у вас труба 3/4 ″, а радиатор (обычно) также 3/4 ″, то вы получите 3/4 ″ прямой или угловой фитинг. Если вы подключаете трубы от 1/2 ″ до 3/4 ″, приобретите фитинг этого размера.

Обрежьте трубу, удалив пузырек из трещин (при необходимости снимите ребра радиатора, чтобы открыть больше трубы).Очистите концы проволочной втулкой / щеткой для труб и удалите пыль. Вам понадобится около 3/4 дюйма трубы, открытой с каждого конца, чтобы вставить ее в нажимной фитинг.

После подготовки труб вставьте один конец трубы в фитинг как можно глубже. Затем вставьте другой конец как можно глубже. Вот и все! Теперь ваши трубы отремонтированы и не имеют утечек (при условии, что вы все сделали правильно).

B) Подключите PEX к PEX или PEX к медной трубе:

При вставке трубки PEX в нажимной фитинг необходимо использовать небольшой пластиковый адаптер (вставку), входящий в комплект поставки.Это укрепит конец вашего нажимного фитинга и гарантирует, что он не потрескается внутри фитинга. Это очень важный шаг.

Чтобы вставить PEX в нажимной фитинг, обрежьте конец PEX заподлицо, используя острый универсальный нож (это очень легко сделать. Убедитесь, что это прямой разрез и что PEX не поврежден. Вставьте прилагаемый пластиковый кусок в разъем PEX и вставьте PEX в нажимной фитинг как можно глубже. Обычно он должен заходить с шагом 3/4 дюйма.

На противоположный конец нажимного фитинга вставьте медь или PEX, следуя приведенным выше инструкциям.Вот и все - ваш ремонт закончен, и ваши трубы не должны протекать.

Стоимость:

Я купил все свои запчасти в Lowe’s, поэтому предоставлю их ссылки. Кроме того, я пошел в Home Depot, но их толкатели НЕ указывают, где они были сделаны, поэтому я предполагаю, что Китай, в то время как Blue Hawk, который я использовал, сделаны в Великобритании.

1 латунный нажимной фитинг Blue Hawk $ 7,95
Резак для медных труб Kobalt от 1/8 дюйма до 1-1 / 8 дюйма - 10,98 долларов США
Щетка для медных трубок $ 9,98

Возможно, вам понадобится 2 или 3 штуцера разных размеров, но даже с учетом налога с продаж перечисленные выше инструменты и детали стоят МЕНЕЕ 50 долларов США.

Дополнительные примечания

В большинстве случаев, если ваши трубы отопления замерзают, повреждение обычно происходит на трубе радиатора, так что это должно быть первое место, на которое вы должны смотреть. Причина этого в том, что производители радиаторов для плинтусов используют тонкостенные медные трубы (намного тоньше, чем обычные медные трубки 1/2 дюйма или 3/4 дюйма, продаваемые в Lowe’s, Home Depot или Plumbing), поэтому даже небольшое напряжение вызывает трещины.

Это действительно хорошо для вас, поскольку позволяет легко и недорого найти утечку и произвести ремонт.Обычно радиатор плинтуса можно утилизировать и заменить лишь небольшой участок трубы.

Если вам нужно обнажить несколько дюймов трубы, просто отрежьте алюминиевые ребра ножницами по металлу.

ДАЛЕЕ: Вы все еще не закончили, так как теперь вам нужно наполнить трубы водой и спустить воздух.

Скоро мы опубликуем руководство о том, как доливать воду и удалять воздух в большинстве бойлеров с принудительной подачей горячей воды. Следите за обновлениями.

Вас может заинтересовать:

Home Depot / Lowe’s Price Matching

Монтаж крана для душа с помощью Push-фитингов своими руками (видео)

Подключение новых котлов к старым трубам

Проектирование замены коммерческого котла, если вы не были первоначальным проектировщиком или установщиком, может иметь некоторые скрытые опасности, которые могут преследовать вас в течение многих лет.

Проект будет состоять из ряда предположений, обоснованных предположений, дизайнерских навыков и некоторой старой доброй удачи. Котел является лишь частью отопительной системы, хотя и ее неотъемлемой частью. Всегда предполагайте, что существующий котел установлен неправильно.

При проектировании парового котла низкого давления на замену его размеры должны соответствовать существующей подключенной нагрузке. Подключенная нагрузка включает в себя все трубопроводы, радиаторы и излучатели тепла. В отличие от замены парового котла, замена гидравлической котельной системы будет рассчитана в соответствии с теплопотери в здании.

Вы когда-нибудь оказывались в центре внутренней борьбы за власть? Именно это и случилось со мной в этом проекте. Директор по техническому обслуживанию университета позвонил и хотел использовать мои котлы для здания, в котором протекал старый чугунный котел. Директор по техническому обслуживанию не знал, что финансовый директор нанял архитектурно-инженерное бюро для проектирования новой системы отопления. Очевидно, они плохо общаются. Я позвонил инженеру и попросил показать ему проект.

«Я знаком с вашим котлом, и нам нужен самый эффективный котел, который мы можем получить для этого проекта. Ваш котел не подойдет для этого проекта », - сообщил мне инженер.

«У меня есть котлы стандартного КПД и конденсационные», - ответил я.

«Эти котлы имеют КПД 99%, а ваш КПД только 96%. Важна каждая мелочь, - снисходительно ответил он.

Когда я посмотрел на его дизайн, я покачал головой и сказал с уважением: «Вам повезет, если вы получите около 85% эффективности от системы.Вы используете конденсационный котел для обогрева помещения, обогрева бассейна и горячего водоснабжения ».

После этого он пошел под откос. Инженер указал пальцем на брошюру о котле и сказал: «Видите, там написано с КПД 99%. Мы сделали." И с этим я был вне офиса. Я зашел к директору сервисной службы, чтобы объяснить, что произошло. Я показал директору по техническому обслуживанию графики КПД котла и указал на график, который показывает, что котел действительно достигнет КПД 99%, если температура возвратной воды ниже 70 ° F и скорость розжига горелки низкая.В моем районе вода с температурой 70 градусов внутри чугунного радиатора обычно не повышает температуру в помещении с 68 до 70 градусов по Фаренгейту. Для проекта инженер использовал конденсационный котел моего конкурента.

К чему вы подключаетесь?

Если вы заменяете печь в доме на новую, имеет смысл использовать конденсационную печь, поскольку в этом блоке будет конденсироваться каждый раз, когда он работает из-за разницы температур между комнатным воздухом и температурой дымовых газов. Когда вы подключаете конденсационный котел к существующей гидравлической системе, он может или не может конденсироваться.Хорошее практическое правило заключается в том, что конденсационный котел будет конденсировать только тогда, когда температура котловой воды ниже 140 ° F. Если система работает при температуре выше этой, конденсационный котел будет иметь КПД в среднем 80%. Большинство котлов не достигают КПД 90%, пока температура котловой воды не опустится ниже 120 ° F. Большинство старых гидравлических систем были спроектированы для подачи воды на 180 градусов при расчетной температуре наружного воздуха в данном регионе.

В этом проекте проектировщик использовал водо-водяной теплообменник для нагрева бытовой воды.Система использовала горячую воду внутри бойлера для нагрева воды снаружи до желаемой температуры нагнетания. Для коммерческих зданий с кухней температура нагнетания горячей воды в здание должна быть около 140 ° F. Многие предприятия сейчас используют эту температуру, чтобы убить легионеллу внутри труб. Чтобы поднять температуру поступающей воды с температуры грунта до 140 ° F, температура котловой воды должна быть выше 140 ° F. Она может быть на 20 ° F выше температуры бытовой воды.В этом случае температура котловой воды будет 160 ° F, а КПД котла будет около 84-86%.

Для теплообменника бассейна также требуется более высокая температура, чем температура нагнетания в бассейн. Предполагая, что у нас температура нагнетания 110 ° F, температура воды в котле должна быть выше, и она может быть на 10-20 градусов выше. При такой температуре разница в эффективности очень велика. При 120 ° F КПД котла будет около 91%, а КПД упадет до 86% при 130 ° F.

Конденсационный или неконденсирующий

Я считаю, что конденсационные котлы являются отличной системой отопления, если используются в пределах их проектных параметров, и считаю, что эксплуатация конденсационных котлов при температуре воды 180 градусов расточительна. Это похоже на использование гоночного автомобиля для вождения с остановками и остановками. Гибридные системы отопления, состоящие из одного или нескольких котлов стандартной эффективности в паре с одним или несколькими конденсационными котлами, предлагают экономичную стратегию. Моя система управления сделает котлы стандартного КПД ведущими котлами при температуре подаваемой воды выше 140 градусов.Они становятся запаздывающими котлами, если температура подаваемой воды ниже 140 ° F. Таким образом, я получаю эффективность конденсационного котла при долговечности котла стандартной эффективности. Кроме того, мои затраты на установку намного ниже. Это беспроигрышный вариант для клиента. Если вы хотите использовать конденсационные котлы, которые всегда будут конденсировать, вам нужно будет посмотреть, достаточно ли велики существующие тепловые излучатели, чтобы обогреть пространство с использованием более низких температур. В противном случае потребуется установка дополнительной поверхности нагрева, а также, возможно, труб большего диаметра.Это может быть нереально с финансовой точки зрения, так как размер трубопровода также может потребоваться увеличить.

А как насчет воздуха для горения?

Для большинства новых высокоэффективных котлов требуется прямой отвод воздуха для горения снаружи. Если в котельной есть кондиционер, Международный механический кодекс требует либо системы контроля хладагента, либо прямого трубопровода воздуха для горения снаружи к горелке для приборов сжигания топлива в котельной. Сюда входит и водонагреватель.

Следует соблюдать осторожность при использовании прямого подсоединения воздуха для горения, поскольку соотношение топлива и воздуха в горелке изменяется при изменении температуры наружного воздуха или барометрических условий. Например, если в котле установлено соотношение топлива и воздуха при температуре наружного воздуха 80 ° F, в горелке будет на 50% больше избыточного воздуха, когда температура упадет на 20 градусов до 60 ° F из-за изменения плотности воздух. Если температура воздуха для горения упадет до 40 ° F, в горелке будет на 66% больше воздуха, что снизит эффективность котла.Более опасное условие, которое следует учитывать, - регулировка расхода топлива на воздух при низкой температуре наружного воздуха.

Когда температура воздуха повышается, воздух становится менее плотным и содержание кислорода ниже. Горелка действительно может образовывать сажу из-за низкого содержания кислорода в воздухе для горения. Небольшие барометрические изменения также могут повлиять на соотношение топлива и воздуха в горелках. Если барометрическое давление изменится с 29 на 28, избыток воздуха упадет на 33%. Если в котле используется воздух для горения, напрямую выведенный наружу, соотношение топлива и воздуха следует проверять не реже двух раз в год.

Международный кодекс топливного газа требует наличия двух отверстий внутри котельной для воздуха для горения. Одно отверстие должно находиться в пределах 12 дюймов от потолка и одно - в пределах 12 дюймов от пола. Их размер должен составлять 1 дюйм свободного пространства на каждые 4000 БТЕ топливных приборов. Свободная площадь обычно составляет 75% для металлических жалюзи и 50% для деревянных наружных жалюзи.

Вентиляция

Многие из новых котлов потребуют изменения вентиляции котла. Для новых котлов может потребоваться ПВХ, ХПВХ, полипропилен или нержавеющая сталь.Новая вентиляция увеличит стоимость проекта. Следует проявлять осторожность при удалении воздуха из новых котлов, так как температура дымовых газов может выходить за пределы температурных пределов материала для удаления воздуха. Если для системы отопления требуется 180 градусов воды при расчетной температуре наружного воздуха, это может исключить ПВХ из вентиляционного материала, поскольку он рассчитан только на 140 градусов. Ниже приведены температурные характеристики различных вентиляционных материалов.

Распределение

При замене системы отопления я люблю менять и насос.Согласно ASHRAE, ожидаемый срок службы насоса составляет около десяти лет. Заменив насос, вы можете быть уверены, что его размер соответствует новым котлам. Помимо насосов надлежащего размера, существуют некоторые новые технологии, которые действительно могут снизить эксплуатационные расходы на насос. Двигатели с электронной коммутацией (ЕСМ) - действительно эффективные способы транспортировки воды по всему зданию. Чтобы увидеть, насколько они эффективны в транспортном режиме, примите во внимание следующее: вентилятор требует в 10 раз больше энергии для транспортировки того же количества Btus, чем насос ECM.

Трубопровод

В соответствии с Международным энергетическим кодексом 2012 года котельные, включающие более одного котла, должны иметь возможность автоматически снижать поток через котельную при отключении котла. Если в вашем регионе соблюдается этот кодекс, это означает, что вам придется прокладывать трубопроводы между котлами с использованием первичного вторичного трубопровода или использовать запорный клапан для каждого котла. Первичный вторичный трубопровод является традиционным способом труб котлов, но мы все еще видим запорные клапаны используются. При использовании запорных клапанов следует учитывать несколько факторов.Во-первых, если клапан закрыт и поток останавливается сразу после того, как горелка перестала работать, температура котла будет продолжать расти и может привести к срабатыванию регулятора ограничения ручного сброса. Это приведет к вызову «Нет тепла» при следующем запросе на обогрев. Другое соображение - чрезмерный поток. При отключении одного котла весь поток может проходить через работающий котел и может быть чрезмерным.

При использовании первичного вторичного трубопровода отводы к котлу должны находиться в пределах 12 дюймов друг от друга.Если они будут дальше друг от друга, у вас может быть паразитный поток, выбрасывающий неработающие котлы, увеличивая ваши эксплуатационные расходы и потери времени простоя котла.

Изоляция труб

В соответствии с Международным кодексом энергосбережения 2012 года все трубопроводы, являющиеся частью системы отопления или охлаждения, должны быть теплоизолированы в соответствии с таблицей C403.2.8. Ниже приводится список толщин изоляции, рекомендованных кодом:

Расширительные баки

Одна из обычных вещей, которые мы видим в проекте замены котла, - это повторное использование существующих расширительных баков.Когда вода нагревается, она расширяется на 3% от своего объема. Это расширение воды должно контролироваться и обычно осуществляется с помощью расширительных баков. При повторном использовании существующих резервуаров необходимо проверить размер. Баки следует осмотреть на предмет утечек в баке. Посмотрите на верхнюю часть резервуара на предмет отверстий для штифтов, так как это позволит резервуару затопить. Способ проверить, не затоплен ли расширительный бак или не засорен ли трубопровод к резервуару, - это посмотреть на манометр котла во время возгорания котла. Если давление повышается при срабатывании горелки, это обычно означает, что резервуар затоплен или трубопровод, ведущий к резервуару, забит.

Если вы повторно используете танк, у меня есть несколько предложений. Во-первых, это замена штуцеров измерительного стекла на резервуаре. Набивка на верхнем клапане высыхает, и воздух выходит наружу, что приводит к затоплению резервуара. Фитинг Airtrol также следует заменить, так как трубка иногда ломается. Я бы также предложил новый трубопровод от гидравлического контура к резервуарам. Он имеет тенденцию к закупориванию и открытию предохранительного клапана. На патрубке питательной воды к котлу необходимо установить предохранитель обратного слива.

Вы не хотите, чтобы котельная вода могла смешиваться с питьевой водой здания. Медицинское учреждение в этом районе подключило котельную воду к питьевой воде в новой пристройке. Это не было обнаружено до тех пор, пока менеджер предприятия не сменил компанию по очистке воды, а новый специалист по очистке воды не рекомендовал краситель в их химикатах, чтобы показать, есть ли утечки. Вскоре после этого медсестра наполнила белый стакан из пенополистирола водой и заметила розовый оттенок воды.Она позвонила в отдел обслуживания, и они нашли перекрестную связь. Это была уродливая сцена, и повсюду были адвокаты.

Одновременно следует заменить устройство подачи воды. Старое устройство подачи воды могло быть слабым звеном в системе. Один фунт давления поднимет воду на 2,3 фута. Хорошее практическое правило состоит в том, что давление в бойлере должно составлять половину высоты самого высокого радиатора. Если самый высокий радиатор имеет высоту 50 футов, давление заполнения системы должно составлять 25 фунтов.

Водоподготовка

Для нового котла потребуется водоподготовка.Следует проконсультироваться со специалистом и продумать конструкцию нового котла, а также трубопроводы системы. Если новый котел будет из литого алюминия, обработка воды будет отличаться от того, если он сделан из нержавеющей стали или меди.

Удачи в соединении нового оборудования с существующим.

Хотите узнать больше от Рэя? Посмотрите его семинары и книги.

Монтаж сантехники - Котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту жилья.Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали. SupplyHouse


Когда вы впервые топите печь, очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °), прежде чем вы действительно начнете нагревать свой дом или другое строение. Если вы начнете отводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.


Печь водопроводная

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь. Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для подключения сантехники.

Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм.Вот схема основных фитингов, необходимых для крепления трубопроводов PEX к плите, взятая из нашего Руководства по эксплуатации.


Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями. Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен таким образом, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи.Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.


Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата.Это обеспечит более плавный поток воды, чем тройник.

Если у вас возникли трудности с поиском Y-образного фитинга, подойдет обычный тройник, латунный или PEX, в зависимости от того, с какими трубами вы работаете. Просто обязательно сориентируйте фитинг таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация, показанная выше, когда заказчик устанавливает двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.

Вот изображение соединений водопровода с теплообменником в камере статического давления в установке на чердаке. Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть подачу нагретой воды в топку в теплые периоды весны и осени. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны.Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно пропускать воду.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной.Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения. Просто удалите и выбросьте его перед установкой.

Есть регулировка соединения «Слив котла», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния и , чтобы защитить водяную рубашку от коррозии.Магниевые стержни хорошо сочетаются с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи. Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда стержень разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара.Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы гарантировать герметичность установки. В конце отопительного сезона, после того, как вы осушите печь, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное.Коррозия, которую вы видите на анодном стержне, произошла бы на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки на трубку

Когда вы все проверили, чтобы убедиться, что нет утечек и правильно ли циркулирует вода, обязательно оберните все изоляцией. Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи.Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.


Внутренняя сантехника

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.

Необходимая арматура будет отличаться в зависимости от существующей сантехники. Вам также следует установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое подходящее время, чтобы ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также нагревать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме , а затем - на внутренний водонагреватель.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.


Печь с нагнетанием воздуха

Ваш наружный котел Ezboilers отапливает ваш дом через теплообменник вода-воздух, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник необходимо установить очень близко к змеевику системы кондиционирования воздуха, вам необходимо слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе - обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто сдадим вашу новую плиту и уйдем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.


Система внутреннего котла

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.


EZ Котлы-печи также работают с системами водяного теплого пола.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

За помощью в установке поверхностного отопления мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи можно установить даже в тех случаях, когда печь находится на чердаке.

Дом

Наружный дровяной котел из мусора: 6 шагов (с изображениями)

Если вы ставите его во флигеле, как я, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил на это ни копейки. Это скоро изменится. Теперь вам нужно будет приобрести периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это нужно будет вписать в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс присоединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также колодец для погружения.
* Тяговый соленоид на 115 В. около 1 дюйма
* Реле 24 - 115 В
* Дополнительный термостат. Нагрейте только
* провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому
* Трубка Pex. достаточно, чтобы дважды перейти от котла к топке
* Дымоход, кожух и т. д.
* кусок 2-дюймовой трубы.достаточно долго, чтобы пройти через крышу. с багажником на крыше.

Давайте подключим!
Думаю, первое, что мы сделаем, это установим теплообменник змеевика в топку. Я установил шахту прямо в топку, куда входит возврат холодного воздуха. Вы можете установить ее так, чтобы она была плотно прилегала к воздухозаборнику, чтобы весь воздух проходил через нее.

Затем присоедините циркуляционный насос к штуцеру стояка на дне резервуара.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из полиэтилена, один провод термостата и один провод ромекс.действительно хорошо изолируйте трубы и убедитесь, что изоляция останется сухой.

Водяные шланги присоединяются от выхода циркуляционного насоса к входу теплообменника, а затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне резервуара. Вы можете включить тройник и клапаны где-нибудь в петле, чтобы добавить воду из домашнего водопровода.

Схема термостата будет потреблять энергию от имеющегося трансформатора в вашей печи.Вам необходимо закрепить дополнительный термостат на стене в вашем доме. подключите питание от трансформатора печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с котлом. затем от другой клеммы 24 В на реле, обратно к минусу на трансформаторе печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата включается насос и нагнетатель печи.

Теперь о регулировке заслонки. установите погружной колодец в соответствующий штуцер на резервуаре и установите на него свой аквастат. установите аквастат на 180 градусов F
Теперь мы прикрепим тяговый соленоид к дверной петле. Прикрутите к петле болтами кусок дерева в качестве теплоизолятора, а также сделайте тепловой экран из листового металла, чтобы окружить соленоид. Теперь прикрепите соленоид к деревянному блоку шурупами.нам нужно будет прикрепить рычаг к валу демпфера. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить ее. У вас должна быть возможность отрегулировать его, поэтому не приваривайте его. Жесткая проволочная связь от этого рычага к соленоиду завершает работу механики. мы возьмем домашний ток и подключим черный провод через аквастат к соленоиду, и, конечно же, белый провод идет прямо к соленоиду.

Установите дымоходную трубу через крышу, установите кожух и т. Д.

вверните кусок 2-дюймовой трубы в верхнюю часть резервуара, ведущую вверх через крышу.это наше вентиляционное отверстие, чтобы выпустить пар.

И готово !!!

Просто залейте воды, разведите костер и согрейтесь этой зимой. Если вы установите обычный термостат печи немного ниже, чем наш вспомогательный термостат, вы получите его в качестве запасного.

Советы по использованию энергии своими руками: изоляция трубы котла

Зима снова на нас! Как будто COVID было недостаточно, многим из нас приходится иметь дело с сквозняками в старых домах и ужасающими счетами за электроэнергию. К счастью, есть несколько способов сэкономить деньги на развлечения (Н.б. «Не ужасно») Субботний дневной проект.

в Steam или не в Steam? Котлы 101

Во-первых: почему котлы по сравнению с топками с приточным воздухом? Вода - гораздо более эффективная среда для распределения тепла, потому что ее тепловая масса выше, чем у воздуха. Различные системы отопления более распространены в одних регионах, чем в других, но, в целом, в середине века в Соединенных Штатах произошел значительный переход от котлов к принудительному воздуху. Последний «лучше» тем, что печи с принудительной подачей воздуха несколько менее доставляют неудобства.Они быстрее нагревают пространство. Поскольку мы воспринимаем пространство в основном через воздух - например, на нашей коже, а не на ногах, которые обычно носят носки или обувь (мы - дом без обуви, и я вырос в доме без обуви, но носки, безусловно, ) - нагнетание воздуха - это самый быстрый способ сделать этот, э, экспериментальный поток воздуха, если хотите, более умеренным.

Это хорошо? Некоторые могут возразить, что да, потому что печи с принудительной подачей воздуха, работающие с КПД 96%, намного более эффективны, чем котлы с КПД 78%.Это термодинамически верно. На практике здесь присутствует смешивающий фактор - высокий процент тепловых потерь в любом здании из-за сквозняков, которые делают приточный воздух менее эффективным, БТЕ на БТЕ, чем водяное тепло, которое использует кондуктивную и лучистую теплопередачу. (Но это, как говорится, целая банка червей). Однако в большинстве случаев я придерживаюсь принципа: если что-то не сломалось, не чините его. Во-вторых, замена котла на принудительный воздух означает разрезание вашего дома квадратными и агрессивными воздуховодами.Это можно сделать элегантно. Но знаете, что еще можно сделать элегантно? Бесконтактные системы. (Падение микрофона!).

Капитальный ремонт дома: обойтись без газа, не исключено ли мечтать?
Пар против горячей воды

Во всяком случае, котлы бывают двух основных видов - паровые и водогрейные. Вы знаете водогрейные котлы, потому что в них есть коллектор и петли, в каждой из которых есть небольшой насос. Также потому, что у радиаторов есть «вход» и «выход». Паровые радиаторы имеют только один «порт». С паром вода кипит и расширяется, даже при относительно низком давлении, заполняющем всю систему.(Существуют более малоизвестные системы, такие как гидравлические комбинированные системы с принудительной подачей воздуха, в которых котел подает и горячую воду, и отопление через воздушный теплообменник - менее актуально для наших целей). Если у вас нет бойлера, вы все равно можете изолировать воздуховоды, но это имеет смысл только в том случае, если воздуховоды проходят через некондиционированное (неотапливаемое или неохлаждаемое) пространство.

Я скажу вам, что в этом проекте я использовал несколько различных типов изоляции труб, и все они работали по-разному.Гибкая изоляция - или технический термин «мягкая» - бывает из нескольких различных материалов. Я включаю ссылки, чтобы вы знали, что они собой представляют, и на случай, если вы по какой-то причине не можете делать покупки в местном хозяйственном магазине, но, пожалуйста, ради всего святого, по возможности, делайте покупки в местных магазинах .

Список материалов
  • Стекловолоконная обертка для труб : Вы узнаете это обычно по розовому или желтому цвету. (5,15 доллара на Amazon, обычно дешевле в вашем местном хозяйственном магазине - я заплатил примерно 3 доллара.67 рулон). В идеале у вас должно быть как минимум двух слоев. Это нормально, если трубы будут теплыми на ощупь, но вы хотите снизить температуру окружающей среды вокруг труб со 192 ° F (около точки кипения, 87 ° C) до, скажем, более 70-80 ° F (21-29 ° C). ° С).
  • Минеральная вата / роксул / минеральная вата (если не стекловолокно) : Это как двоюродный брат буж из стекловолокна из Новой Англии, который я предпочитаю с одной оговоркой. С ним труднее работать - чем плотнее, тем труднее сжиматься или сгибаться.Это лучшая отдача от вложенных средств, если говорить о долларах за р-значение - вам просто нужно придумать, как плотно обернуть его вокруг труб.
  • Radiant barriers (66,89 долларов на Amazon, 33 цента за квадратный фут, сравнительно по цене в вашем местном хозяйственном магазине, если они есть). Это рулоны светоотражающей пузырчатой ​​пленки. Вы знаете, одеяла, которые носят космонавты, или что-то еще. Честно говоря, их немного сложно установить, как описано на упаковке, с диковинными значениями R.Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изолирующую способность. Однако их приятно иметь в качестве верхнего слоя для стекловолокна, чтобы навсегда изолировать трубы, находящиеся под ним.
  • Нож, бритва или ножницы . Они дешевы, и всегда хорошо иметь под рукой миллиард. Только не используй ножницы для ткани соседа по комнате.
  • Nashua FlexFix или аналогичный (6,33–9,81 долл. США на Amazon, намного дешевле в местном магазине).Вам нужен действительно тонкий материал, предназначенный для воздуховодов, а не «клейкая лента» с липким клеем.
Неподходящие материалы
  • Полиэтиленовая пена : Возможно, вы знаете, что это материал, из которого делают лапшу для бассейнов. В своей черной трубчатой ​​форме он используется в качестве изоляции труб - для холодной воды . Температура плавления полиэтилена или, по крайней мере, точка деформации находится в диапазоне 200 градусов по Фаренгейту.
  • Синтетические каучуки : Вы не хотите использовать их, так как они также начнут размягчаться и плавиться в диапазоне 200 с лишним градусов по Фаренгейту.Синтетические каучуки: ищите такие слова, как «бутил», «стирол» или «нитрил». Бутиловые прокладки используются в различных конструкциях и часто продаются в виде трубной обертки, но они не подходят для труб котла из-за проблем с температурой.
  • Прежде чем класть что-либо рядом с дымоходом, убедитесь, что вы знаете, что делаете. . У нас есть дымоход с двойными стенками в облицованный дымоход. Температура здесь не превышает пары сотен градусов, поэтому минеральная вата является подходящим материалом, так как она может выдерживать температуру в тысячу градусов.Я бы не стал использовать стекловолокно, потому что я параноик по поводу содержащихся в нем химических связующих веществ, но стекловолокно также технически рассчитано на высокие температуры. Неизолированный дымоход может иметь температуру в несколько сотен градусов. Ни при каких обстоятельствах нельзя класть синтетический каучук, пластик или бумагу в какое-либо место рядом с дымоходом. .
Слева: утепляющая ткань (более новая) поверх, возможно, асбеста. Не в отличной форме. Справа: стеклопластиковая труба, обернутая вокруг трубы котла. Обратите внимание, что я использовал излучающую пузырчатую пленку в основном в эстетических целях и для герметизации стекловолокна только после изоляции труб.Сам по себе радиационный барьер - и клей в пластиково-фольгированной ленте - совершенно неэффективны.
Безопасность прежде всего!

Во-первых, выясните, не работаете ли вы с асбестом. Асбестовая изоляция труб использовалась на трубах горячего водоснабжения в течение многих лет. Потенциальная изоляция асбестовых труб определяется по наличию крупных белых кусочков вокруг труб, иногда обернутых белой отстающей тканью. Хотя его можно оставить нетронутым, асбест, как спящий дракон, опасен, если его потревожить.Во многих юрисдикциях незаконно отказываться от асбеста в одиночестве. Но если вы это сделаете, вы должны носить маску P100, полную защиту кожи и полный набор других средств защиты (отрицательное давление и т. Д.).

А насколько твоя новая шумоизоляция? При работе со стекловолокном всегда надевайте какую-либо маску. Вы же не хотите получить пневмоноультрамикроскопию, силиковулканокониоз, или что-то в этом роде. А если серьезно, то стекловолокно, когда оно сломано или разрезано, выделяет очень мелкие частицы.Они, конечно, не так плохи, как асбест, но они определенно не то, чем вы хотите дышать. Стекловолокно также содержит связующие вещества, которые могут выделять стиролов или мочевиноформальдегид , которые являются канцерогенными и токсичными. В случае сомнений позвоните производителю и спросите, какие неприятности вкладываются в их продукт!

Защита кожи

Стекловолокно очень и очень чешется. Стекловолокно «без зуда» - это промышленная ложь, во многом такая же, как и другая отраслевая ложь - например, «легкая очистка водой с мылом», написанная на банке Zinsser Shellac, которую вы пытались стереть с ногтей в прошлом месяц.Не волнуйтесь - просто наденьте перчатки. Одноразовые резиновые или пластиковые перчатки достаточно просты, но также подойдут большинство нитриловых, кевларовых (для защиты от порезов) или других рабочих перчаток. Стекловолокно также может покрыть всю вашу одежду, так что не забудьте натереть ее после того, как закончите! Минеральная вата тоже может создать беспорядок, но она не вызывает такого зуда.

И, наконец, что не менее важно, очистите окружающую территорию, желательно с помощью пылесоса HEPA.

Слева: трубы с недостаточной изоляцией, свидетельствующие о приближении человека 97.7 ° F. Я добавил к ним еще один слой изоляции. В центре: неизолированная коллекторная труба при температуре 196,8˘. Справа: изолированная труба (темно-синяя) перед неизолированной трубой (желтая), температура которой теперь снижена на 14 ° F по сравнению с максимальной температурой. Эта температура снизилась за счет дополнительной изоляции близлежащих труб.
И экономия, конечно, после этого

Я думаю, что в нашу худшую зиму мы потратили около 400 долларов на счет за коммунальные услуги. Проблема в том, что трудно понять, сколько из них было от отопления, а сколько от нашей электрической сушилки.А загрузка в электросушилке в зависимости от цикла стоит где-то 30-60 центов. Это большие деньги, если у вас в доме пять человек, двое из которых регулярно работают, один работает неполный рабочий день в строительстве, а двое из них живут вместе с собаками, которые сбрасывают на буквально все . Однако достаточно сказать, что большая часть этого счета связана с отоплением.

Окружающий воздух вокруг котла теперь составляет около 65 градусов вместо 80 градусов. Это говорит о том, на основе некоторой математики салфетки, что мы, вероятно, повысили эффективность каждого цикла котла на несколько процентных пунктов.Я отчитаюсь, чтобы посмотреть, как мы переживем зиму. А пока приступайте к проекту по изоляции труб! Это отличное использование маски для лица, не связанное с COVID!

Слева: труба со старой трубной оберткой, которая оторвалась. В центре: я понятия не имею, что это за материал, но он, по-видимому, довольно хорошо изолирует, снижая температуру со 180 ° F до 80 ° F. Эй, может быть, асбест! Справа: это выход из теплообменника. Я не изолировал его (пока), потому что он действительно немного протекает.

Как очистить печь за 7 шагов (с иллюстрациями)

Описание проекта

Навык

5 из 5 Жесткий Если вы не знакомы с территорией, позвоните профессионалу

Независимо от типа используемой системы, не ждите, пока она выйдет из строя, чтобы выполнить техническое обслуживание печи своими руками. Чистая, отлаженная система отопления позволит сэкономить на топливе и продлить срок службы печи.

Как часто следует чистить печь?

До наступления холодных осенних ночей вам нужно записаться на ежегодное техническое обслуживание печи.Без этой ежегодной очистки и осмотра система может быстро изнашиваться, накачать смертельный угарный газ в ваш дом или просто перестать работать.

Сколько стоит очистка печи?

Ежегодное обслуживание стоит недорого - обычно менее 100 долларов - особенно по сравнению с ценой новой печи. «Вам не придется ждать больше года, чтобы отремонтировать свою машину», - говорит Ричард. «Не менее важно тепло в вашем доме».

Что включает в себя ежегодная очистка печи?

Мы попросили This Old House специалиста по сантехнике и отоплению Ричарда Третви показать нам правильные шаги, которые должен выполнить специалист по обслуживанию при работе с топкой с наддувом на жидком топливе; основы газовой системы аналогичны.В обоих случаях топливо смешивается с воздухом и воспламеняется, нагревая герметичную камеру. Свежий отфильтрованный воздух затем дует через внешнюю часть горячей камеры в нагревательные каналы. (В домах с радиаторами вместо печей устанавливаются бойлеры. Они нагревают воду вместо воздуха, но ежегодный осмотр аналогичен.) В целом опасные выхлопные газы из камеры сгорания выводятся через дымоход или дымоход.

Как очистить печь за 7 шагов
Шаг 1

Завершение работы системы

Фото Keller & Keller

Перед ежегодной очисткой печи Ричард отключает электричество и подачу топлива.Яркий красный щиток выключателя питания обычно можно найти наверху лестницы в подвал или рядом с самой горелкой, а отсечной топливный клапан находится рядом с масляным баком или на входящей газовой трубе. Отметьте расположение обоих на случай будущей утечки или пожара.

Шаг 2

Очистка камеры сгорания

Фото Keller & Keller

В камере сгорания топливо смешивается с воздухом и воспламеняется, выделяя тепло, а также сажу, водяной пар, углекислый газ и многое другое.Накопление сажи может вызвать коррозию стенок камеры. Ричард соскабливает нагар с помощью небольшой проволочной щетки. Затем он удаляет сыпучий материал с помощью промышленного пылесоса и проверяет камеру на наличие отверстий или коррозии перед заменой крышки.

Шаг 3

Проверка дымохода

Фото Keller & Keller

Ричард проверяет наличие отверстий в выхлопном дымоходе, через которые может протекать угарный газ, особенно там, где труба встречается с печью.Небольшие дыры можно заделать изолентой, но ржавые дымоходы необходимо заменить. Он также регулирует барометрическую заслонку дымовой трубы, которая уменьшает тягу дымохода. «Большой, высокий дымоход в старом доме имеет тенденцию всасывать слишком много воздуха, что снижает эффективность», - говорит он. "Ваш сервисный профессионал может утяжелить демпфер, чтобы уменьшить натяжение.

Шаг 4

Замена масляного фильтра

Фото Keller & Keller

Масляный фильтр (используется только в масляных системах) предотвращает засорение сопла масляной горелки мелкими загрязнениями, что может привести к пропуску зажигания и отключению системы.Ричард сначала закрывает масляный клапан, затем снимает старый фильтр и заменяет его, откладывая грязный фильтр для утилизации в соответствии с местными правилами обращения с опасными отходами.

Шаг 5

Замена воздушного фильтра

Фото Keller & Keller

«Зимой весь воздух, которым дышит ваша семья, проходит через этот фильтр», - говорит Ричард. "Вы не можете менять его слишком часто, но никогда не отпускайте его дольше года.«Заменить фильтр легко любой домовладелец. В то же время Ричард проверяет износ и натяжение ремня нагнетателя (нагнетатель, приводимый в действие электродвигателем, перемещает нагретый воздух из печи через воздуховоды к вентиляционным отверстиям помещения). Ослабленный ремень может замедлить работу воздуходувки, что снижает эффективность. Если ремень прогибается более чем на дюйма при сильном нажатии, это можно отрегулировать, слегка сдвинув двигатель назад.

Шаг 6

Регулировка горелки и проверка эффективности

Фото Keller & Keller

Ричард устанавливает анализатор горения, который вычисляет КПД печи путем измерения количества газов в дымоходе.Он следит за тем, чтобы воздушные заслонки горелки были настроены на правильное соотношение топлива и воздуха. «Вы хотите, чтобы топливо, которое вы принесли, сгорело до того, как оно пойдет в дымоход», - говорит Ричард. Он также заменяет масляное сопло, которое распыляет топливо непосредственно перед его воспламенением, и проверяет цвет и форму пламени на воспламенителе. Как для нефти, так и для газа это ключевой показатель стабильного и полного сгорания. В газовой системе это время, когда трубы горелок должны быть очищены пылесосом.

Шаг 7

Вентиляционные отверстия для пола

Фото Keller & Keller

Осень - хорошее время для домовладельцев, чтобы снять напольные регистры и пропылесосить воздуховоды, которые служат магнитами для пыли, шерсти домашних животных, маленьких игрушек и остатков пищи.Все это снижает его эффективность, заставляя вас повышать температуру. Вы также будете дышать немного легче без этого мусора в воздухе.


Инструменты и материалы

Ищете помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с этими подробными руководствами от команды обзора этого старого дома:

Как закрыть неприглядные трубы котла - Обновлено 2020

Актуальные цены на radsnap можно посмотреть здесь

Хотя мы глубоко признательны за тепло, которое обеспечивают котлы, они определенно не самый привлекательный предмет, который будет в вашем доме.Они мало что добавляют к декору комнаты. Трубы портят интерьер и делают комнаты паршивыми. На самом деле, они бельмо на глазу и могут нейтрализовать элегантность в любом очаровательном интерьере - если, конечно, ваш дом не выполнен в деревенском стиле, тогда двигайтесь дальше, потому что трубы котла могут добавить к дизайну дома.

В противном случае, чтобы противодействовать этому эффекту, большинство домовладельцев часто инвестируют в подвесные потолки, новые конструкции шкафов и даже реконструкцию и разрушение стен, чтобы гарантировать, что трубы котла не обнажены.Хотя эти подходы очень эффективны, они очень дороги и требуют много времени для реализации.

Более того, вам нужно будет нанять квалифицированных специалистов, которые берут непомерные суммы за такого рода «ремонт дома». По сути, это означает, что если у вас нет глубоких карманов или вы не знаете нужных людей, вам придется очень долго мириться с неприглядными ванными комнатами и комнатами, которые выглядят унылыми! Очень удручающе, правда?

К счастью, есть кое-что, что вы можете сделать по доступной цене.Читайте дальше, чтобы узнать об интересных, но дешевых способах покрытия неприглядных котельных труб:

Маскировка с дизайнерскими лентами или муфтами для радиаторных труб

Ленты

Design могут превратить некрасивые трубки из бельма на глазу в красивые и привлекательные изделия. Вы можете найти декоративные ленты в местных магазинах по цене, которая не нарушит ваш бюджет. Попробуйте их сегодня и посмотрите, как ваше пространство превращается из однообразного в потрясающий!

Вы можете использовать крышки радиаторных труб, которые бывают различных декоративных цветов, например, эти хромированные радиаторные втулки / крышки, которые можно быстро доставить из таких мест, как Amazon.

Хромированные втулки для труб радиатора

Актуальные цены на муфты радиаторных радиаторов radsnap можно найти здесь

Хомуты для труб радиатора, также известные как радиальные кольца или трубные розетки, являются красивой отделкой основания.

Узнайте актуальную цену на эти хомуты

Ящик в трубы

Рассмотрите кожух котла, если вы хотите украсить трубы под котлом. Это специально разработанные футляры, которые полностью закрывают трубы, надежно скрывая их и придающие дому опрятный вид.Просто убедитесь, что трубопроводы, а также котел имеют достаточную вентиляцию и что используемые кожухи соответствуют стандартным требованиям.

Последние цены на термопанель бокс

Используйте чехлы для классных досок своими руками

Если у вас есть время, почему бы вам не создать обложку для классной доски (вам нужно быть опытным мастером DIY)? Сделайте каркас из МДФ вокруг котла, а затем трубы закроют весь блок. Для практичного покрытия, сохраняющего незаметность трубок, используйте немного краски для классной доски.

Покройте их искусственной листвой

Это удивительное покрытие для трубы котла, которое обязательно придаст вашему дому тропический вид. Искусственная листва предлагает бесшовное решение для некрасивых труб, портящих ваш домашний декор. Тем, кто может позволить себе настоящую листву, выбирают лианы и альпинисты. Хотя они требуют определенных усилий и времени для кондиционирования, полива и обрезки, они выглядят превосходно!

Актуальные цены на поддельную листву можно посмотреть здесь

Покрасьте трубы в яркие цвета

Не раскрашивайте их, как все, сделайте это с изюминкой! Вы можете почерпнуть идеи от своих детей или супруга.Помогайте друг другу идеями и навыками, и вы удивитесь, насколько вы креативны. Результаты обязательно будут впечатляющими. Не говоря уже о том, что вы проведете время со своей семьей и у вас останутся воспоминания, которые будут храниться вечно, и в то же время вы добавите уникальный штрих в свой дом, которым может гордиться вся семья, поскольку они были ее частью.

Последние стили и цены на радиаторную краску можно посмотреть здесь

Маска с занавеской

Удобный способ скрыть неприглядные трубы котла - повесить перед ними ткань или небольшую занавеску.Таким образом, трубы не только будут легко доступны в случае неисправности, но вы также не увидите их, когда посетите эту конкретную комнату. Не забывайте о дизайне, поэтому не используйте случайную занавеску, чтобы скрыть трубы, убедитесь, что она сама по себе дополняет пространство, чтобы не привлекать к ней ненужное внимание.

Ознакомьтесь с ассортиментом штор здесь

Факторы, которые необходимо учитывать

Теперь, прежде чем выбрать какой-либо метод сокрытия, важно учесть несколько факторов:

  • Какой подход лучше для меня?
  • Где находится котел?
  • Что там происходит и насколько открыты трубы?
  • Следует замаскировать, приуменьшить или интегрировать их в дизайн интерьера комнаты?

На эти вопросы следует ответить, прежде чем вы начнете покупать то, что вам нужно для покрытия труб вашего котла, просто потому, что даже если вам нравится идея, скажем… закрасить их, они могут не смотреться в вашем доме.Вы хотите иметь отличный баланс между тем, что вам нравится, и тем, что вам нравится создавать, и при этом быть уверенным, что все, что вы делаете, работает для дома, поскольку это, в конце концов, и является целью проекта.

Ваш бюджет

Наконец, очень важно учитывать эти факторы заранее, чтобы помочь вам выбрать наиболее стильное и подходящее решение как для вас, так и для вашего дома. Также помните, что вентиляция очень важна.Будьте осторожны с тем, что вы закрываете, и это не должно мешать работе котла, а также вашей возможности получить доступ к его внутренним частям.

Последние мысли

В каждой квартире или доме, маленьком или большом, есть что-то явно уродливое, странное или просто странное. Хотя эти небольшие проблемы могут свести вас с ума, они должны остаться, потому что они ценны, поскольку они являются частью характера вашего дома, который может предложить уникальный вид, если правильно оформить его с помощью советов, которые мы только что обсудили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
