Крепление стропил к мауэрлату: правила, подходы, способы

Узел крепления стропил к мауэрлату — один из самых нагруженных в наслонной стропильной системе. Особенно если стропила просто опираются на конек и не связаны ригелями. Поэтому очень важно оформить его правильно, иначе после обильного снегопада крыша дома может просто сложиться под весом наметенного снега. В статье рассказываем, как крепить стропила к мауэрлату так, чтобы стропильная система в этом узле была как минимум надежной и выдержала расчетную нагрузку.

Независимо от того, какой способ крепления стропильной ноги к мауэрлату вы выберете, при оформлении этого узла нужно обязательно следовать четырем правилам:

При установке стропил на мауэрлат запилы делаются исключительно на стропильных ногах. Ослаблять сам мауэрлат запилами нельзя категорически, ни при каких обстоятельствах!
Для надежного крепления стропил к мауэрлату необходимо использовать минимум два метода одновременно, за исключением специальных подвижных соединений.
Не используйте шаблоны для запилов, если есть сомнения, что геометрия досок стропил и мауэрлата по всей площади крыши примерно одинаковая. В противном случае вы рискуете «перепилить» стропильные ноги. В этом случае вы либо получите чрезмерное ослабление конструкции, либо будете вынуждены нести дополнительные расходы на новые пиломатериалы.
Крепление стропил к мауэрлату двухскатной крыши всегда начинают с двух фронтонных треугольников. Их выставляют по уровню и натягивают между ними шнур, по которому ставят остальные стропильные ноги.

Перед монтажом стропил мауэрлат должен быть окончательно закреплен на стене. Убедитесь, что он не сдвинется во время работ, например, из-за плохо затянутой обвязочной проволоки, поскольку это приведет к ослаблению или даже разрушению узлов крепления стропил к мауэрлату.

Для установки стропил на мауэрлат используют металлический и деревянный крепеж.

В качестве металлических крепежных элементов чаще всего применяют:

перфорированные уголки, как правило, усиленные;
кровельные скобы;
цельные и перфорированные металлические ленты;
LK-крепеж;
салазки;
уголки с перпендикулярными плечами;
проволоку.

Из метизов используют кровельные гвозди, саморезы по дереву и болты.

Деревянный крепеж — это в основном различные накладки на стропильные ноги, которые не дают им сдвигаться в продольном направлении. Кроме того, это могут быть накладные «шипы», которые крепятся к мауэрлату и представляют собой ответную часть соединения «шип-паз».

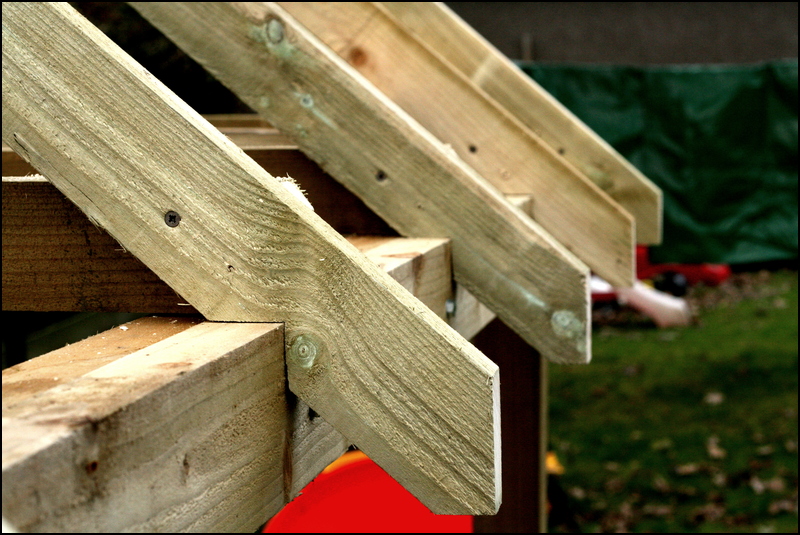

Запил стропил — очень распространенная часть узла их крепления к мауэрлату. Наличие классического запила позволяет плотно «посадить» стропильные доски на мауэрлат и сильно осложняет их поперечный сдвиг даже под очень серьезной нагрузкой.

К сожалению, классический запил ослабляет стропила. Чтобы вырез хорошо удерживал стропильные ноги, его делают на четверть или треть ширины доски либо бруса. Поэтому при сильной нагрузке на карнизный свес, например, от наледи, есть риск растрескивания стропил или даже их излома в месте запила.

Тем не менее, преимущества такого решения настолько велики, что запилы используются при устройстве подавляющего большинства крыш.

Упор — разновидность запила, которая работает на противодействие сдвигу стропильных ног в продольном направлении. Он делает его практически невозможным, пока сохранена целостность мауэрлата и стены. К тому же так упор, в отличие от классического запила, намного меньше ослабляет стропила.

Эта связано с тем, как крепятся стропила к мауэрлату при наличии упора. В отличие от классического запила, который позволяет стропильным ногам плотно прилегать к мауэрлату с наружной стороны, упор переносит точку опоры на внутреннюю сторону. Для этого у торца доски выпиливают неглубокий прямоугольный паз, в который и заходит мауэрлат.

Главный недостаток упора в том, что стропила им заканчиваются. Это значит, что для создания у дома карнизного свеса необходимо наращивать стропильные ноги кобылками.

Хотя всевозможные виды запилов очень распространены, для крепления стропил к мауэрлату они необязательны. Стропильная нога может быть вообще ровной и опираться только на угол мауэрлата. Но в этом случае от продольного сдвига ее нужно защитить либо затяжкой, либо любым видом неточечного крепления.

То есть при отсутствии запилов нельзя использовать только скобы и перфорированный уголок для крепления стропил к мауэрлату. Должен быть и крепеж, который работает по площади: перфорированная или сплошная лента, проволока.

Причина простая: любой точечный крепеж под нагрузкой может просто вырвать. Более того, каждое отверстие в стропильной ноге тоже ослабляет ее, пусть и намного меньше, чем запил. Но если отверстий много и они сосредоточены в одном месте, прочность стропил может оказаться под угрозой.

Так как стропила крепятся к мауэрлату любыми 2-3 способами одновременно, возможные комбинации крепежа исчисляются десятками вариантов. Но на практике есть несколько стандартных, самых удобных методов, которые проверены временем. О них и расскажем.

Запил со скобами

Это настоящая классика строительства — так стропила крепили к мауэрлату долгие столетия до изобретения современного крепежа. Популярен этот метод и сейчас за счет своей надежности и простоты.

Перед тем как крепить стропила к мауэрлату, на них нужно сделать классический треугольный запил. Затем стропильные ноги «садят» на мауэрлат и фиксируют тремя длинными гвоздями: два забивают крест-накрест с каждой из сторон, а один — вертикально вгоняют в дерево через пласть стропильной доски. Последними устанавливают скобы:

одно острие скобы забивают посередине или на 2/3 ширины стропильной ноги;
второе вбивают посередине высоты мауэрлата.

Скобы устанавливаются только с одной из сторон стропил.

Скользящее крепление на салазках

Так как жестко крепить стропила к мауэрлату двухскатной крыши в срубе или брусовом доме нельзя, для их фиксации используют специальный скользящий крепеж — салазки. Он состоит из двух частей:

уголка («ушка»), который крепится саморезами на мауэрлате или верхнем венце сруба;
достаточно длинной направляющей, вдетой в это «ушко», которая легко сдвигается по нему в случае усадки дома.

Но важно помнить, что такие салазки сочетаются только с похожим подвижным соединением стропил в коньке. Как правило, для этого используют болтовые шарниры. Именно коньковый узел в таких домах не дает стропилам съезжать, а салазки работают только на предотвращение поперечного сдвига.

Упор с кобылкой

От теории — к практике. Рассказываем, как правильно крепить стропила к мауэрлату с упором вместо запила.

Сначала на торце стропильной ноги нужно сделать запил так, чтобы он занимал не более 25% ширины доски в дальней точке. Дальше стропило нужно закрепить 2-3 способами: гвоздями, скобами, уголками, лентами. Можно использовать любой из перечисленных методов крепления, но обязательно не менее двух разных.

Кобылку крепят на стропильную ногу сбоку с помощью болтового соединения. При необходимости на ней тоже делают запил. Лучше, если кобылка двойная, но ее можно сделать и одинарной — это скорее вопрос эстетики, чем практичности.

Перфорированный крепеж с опорой

В качестве перфорированного крепежа может быть что угодно: уголки, ленты, LK-кронштейны. Принцип будет одним и тем же.

В качестве опоры чаще всего используют классический запил. Но это могут быть и накладки снизу на пласть доски, и более сложные деревянные опоры. Например, такие, как на фото ниже.

При этом третий крепежный элемент неизменен — это всегда тройка длинных гвоздей.

Закладная проволока

Этот способ крепления одновременно и простой, и сложный.

Простым его делает способ крепления стропильных ног: их нужно обвязать проволокой и зафиксировать уголком. Все. Гвозди, как и запил, в этом случае желательны, но необязательны.

А сложность в том, что этот метод крепления должен быть продуман заранее, на этапе кладки стены. Перед тем как закрепить стропила к мауэрлату, проволоку нужно вмуровать в кладку за 3-4 ряда до конца стены. Иначе прочности кладки может не хватить, чтобы удержать пиковую нагрузку.

Как крепятся стропила к мауэрлату:

обязательно с сохранением целостности мауэрлата;
2-3 методами крепления;
с ручной подгонкой досок, если есть сомнения в одинаковости их размеров.

Для крепления используются металлический и/или деревянный крепеж и запилы — вырезы разной формы в стропильной доске, которые позволяют ей плотно «сесть» на мауэрлат.

Чаще всего для крепления стропил к мауэрлату используют пять методов:

с запилом и скобами;
скользящее крепление для деревянных домов на специальном крепеже-салазках;
с помощью упора;
с использованием перфорированного крепежа и любого вида опоры;
с проволокой в комбинации с любым другим крепежом.

Будьте в курсе!

Подпишитесь на новостную рассылку

Крепление стропила к мауэрлату схемы и способы крепления стропил

Лучшие инструменты для дома по приемлемой цене (ссылка)

Как используются скользящие стропила

Устройство любой кровельной системы представляет собой сложный процесс, в котором должны участвовать только профессионалы. При возведении любого типа крыши самым сложным и серьезным этапом является сооружение стропильной системы.

На сегодняшний день стропильные системы могут быть нескольких видов. Мы предлагаем рассмотреть в данной статье один из самых распространенных видов – скользящие стропильные системы. Так, мы рассмотрим главные нюансы, которые необходимо учесть при их строительстве, а также узнаем об их функциях.

К строительству стропил нужно подходить с большой ответственностью. Если допустить хоть какую-нибудь ошибку, то устройство крыши может быть нарушено, что приведет к ее разрушению. Кроме того, это может отрицательно сказаться на самом здании.

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

кровельный конек;
опоры стропильных ног, предназначенные на промежуточные балки;
опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила «). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие

Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли.
Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

Пластинами.
Крепежными элементами LK.
Уголками.
Кронштейнами WВ.
Саморезами.
Разновидностями уголка КР.
Стяжками из проволоки.
Монтажной лентой перфорированной ТМ.
Болтами с гайками.
Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату «).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

используя уголки для крепления стропил и опорный подшивной брус;
путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции «).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

при помощи запила и последующей укладки стропила местом запила на мауэрлат;
путем забивания с боков двух гвоздей наискосок в направлении один к другому;
соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
методом крепления при помощи скобы;
путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Как правильно закрепить стропила к балкам

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Как крепить стропила когда нужен мауэрлат

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры. Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции. Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины. Это может быть :

бревно рубленое;
бревно оцилиндрованное;
брус цельный;
брус клееный.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются. При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров. Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления

Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится. В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

Соединение стропил с балками и мауэрлатом

После фиксации верхней и нижней части стропил их следует закрепить к балкам. Понятно, что можно соединить стропила с балкой просто гвоздями. Но это не является лучшим решением. Такое крепление не будет максимально надежным. Для предотвращения скольжения всех элементов фиксация стропильной конструкции к балкам происходит путем использования соединений “шип” и “зуб”.

При наличии крутого ската крыши (более 35º) применяется технология врубки с помощью одного зуба. В нижней части стропила делается зуб с шипом. Гнезда, создаваемые в балке, должны иметь глубину на уровне 30% от толщины балки. Устройство стропильных соединений осуществляется на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает появление сколов балок, возникающих в результате большой нагрузки от давления ног.

При обустройстве крыши с наклоном до 35º установка стропил производится путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу перекрывают балкой. С этой целью в стропильной ноге вырезаются отверстия под два зуба:

шип с упором;
еще один упор.

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

Более качественные соединения можно получить, если воспользоваться болтами или хомутами. Такая технология предполагает применение проволочных петель, с помощью которых производится фиксация узла к анкерным болтам, находящимся в стене строения.

Опирание на мауэрлат является наиболее распространенным вариантом фиксации нижней части стропил. В стропильной ноге делается вырез такого размера, чтобы ее без проблем можно было надеть на мауэрлат. В ином случае при эксплуатации крыши может произойти смещение бруска.

В некоторых случаях мауэрлат должен быть “оснащен” обратной выемкой. Это зависит от породы дерева, из которой изготовлен брус. Если для его производства применялась древесина из лиственных пород, то делается прорезь, которая в комбинации с выемкой стропил создаст замочный элемент. При изготовлении бруса из хвойного дерева вырез не потребуется, так как он приведет к ослаблению конструкции.

Эта технология может быть выполнена одним из двух способов:

с помощью подшивных брусков и уголков, сделанных из металла;
путем устройства седел на стропилах.

Первый вариант заключается в том, что для размещения стропил на мауэрлат используется опорный брус. Производится жесткое опирание стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает поперечное смещение конструкции.

Более популярным является второй вариант. Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя скрещиваются. После чего вбивается еще один гвоздь. Третий гвоздь должен располагаться в вертикальном положении. Сделанный узел крепления будет характеризоваться максимальной жесткостью, если осуществить дополнительное крепление с помощью проволоки-катанки.

В начале планировки мансардной кровли подбирается система стропил, выполняющая роль опорной конструкции. Требуемый тип стропильной системы определяется на основе разновидности крыши.

В зависимости от выбранной системы это могут быть деревянные брусья, применяемые как кровельный каркас, сдерживающий составные стройматериалы всей конструкции, или конкретные элементы, которые создают опоры, называющиеся стропильными ногами. Перед началом работ деревянные составляющие пропитываются особыми составами, которые предохраняют крышу от возгорания и гниения. От качества выполнения этой процедуры напрямую зависит долговечность кровли.

Классификация соединительных узлов

Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.

Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :

узел соединения с «фундаментом» крыши»;
узел конькового соединения;
узел крепежа дополнительных элементов стропильной системы;
стыкование стропил при наращивании.

Все виды соединения стропил подразумевают использование определенных крепежных элементов.

Наращивание стропил

Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :

встык;
внахлест;
способом косого прируба;
в три доски;
с опорой на прогон.

Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.

Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.

Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.

Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.

Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.

Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.

Крепеж для стропил и правила работы с ними

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!
В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.. Работы по выполнению крепления осуществляют в определенном порядке

Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

Kreplenie1
Kreplenie-2

Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку
Уголки можно заменить на специальные пластины, концы которых под прямым углом.

Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

https://youtube.com/watch?v=n41HnMb7zTU%3F

2019 stylekrov.ru

Монтажные пластины для стропил.

Крепление стропил

Прочное и устойчивое основание – залог безопасности и долговечности любой конструкции. Особенно это касается капитальных элементов, из которых формируются стены и крыша любой задачи. Стропила или стропила являются основными конструктивными элементами каждой крыши. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформации и разрушения кровли в результате внешних нагрузок и собственного веса. О том, как крепить стропила к мауэрлату, пойдет речь далее в этой статье.

Элементы основного крепления стропил

Шурупы из проволоки.
Тарелки.
Кронштейны WB.
Болты и шпильки с шайбами и гайками.
КР-угол.
Саморезы.
ЛК крепеж.
Лента перфорированная (монтажная).
Гвозди.

Крепление стропил к мауэрлату иногда осуществляется с помощью скоб. Применение такого соединения не предусматривает выполнения в стропилах закладок, чтобы не ослабить эту ключевую конструктивную деталь. Кронштейны изготовлены из оцинкованной стали толщиной 0,2 см. К мауэрлату и стропилу, выполненному из дерева, кронштейны крепят гвоздями, анкерами или шурупами.

LK-крепления обеспечивают отличное крепление мауэрлата и стропил между собой, и позволяют соединить другие части системы. При использовании креплений этого типа анкерное соединение не применяется.

Использование перфорированной ленты при монтаже усиливает соединительный узел. Эта лента усиливает стыки стропил и мауэрлата, при этом конструктивные элементы конструкции не ослабляются, так как не делают врезки, оставляя их нетронутыми. Для крепления перфорированной ленты понадобятся обычные гвозди или шурупы.

КР-уголки часто используются для крепления стропильной системы. Применяется, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно укрепляет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врубка уголка в деревянные детали стропильной системы Не требуется, она фиксируется саморезами или специальными составами с уступами.

Необходимо проверить, чтобы металлические крепления ферм были изготовлены из качественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю часто сложно разобраться в большом количестве разнообразных креплений.

Как крепить стропила — когда нужен мауэрлат?

Прежде чем разобраться, как крепить стропила, нужно определиться: где их устанавливать и крепить. Чаще всего стропила закрепляют на специально сооруженном основании (основании) крыши – мауэрлате. Этот элемент изготавливается из бревен или бруса, обеспечивает не только стабильное крепление стропил, но и позволяет равномерно распределить нагрузку на стены и даже фундамент домостроения.

В домах, построенных целиком из деревянного бруса или бревна, опорной функцией для стропил является связывание наружных стен сверху, а другие детали не устанавливаются.

Для домов и строений, капитальные стены которых сложены из таких строительных материалов, как кирпич, газо-, пено- или шлакоблоки, мауэрлат устанавливается в обязательном порядке. Это требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно прочны для хорошей фиксации конструкции стропил, так как под нагрузкой крепеж может разрушить блок и оторвется от него. Поэтому кладка мауэрлата для таких домов обязательна.

Для наиболее надежного крепления деревянных балок мауэрлата, уложенных по периметру на капитальные стены дома, необходимо в верхней части стен создать армирующий пояс из бетона. В монолитную балку 20х20 см заделаны крепежные детали для несущих брусьев. Обычно для таких креплений используются анкеры или металлические шпильки диаметром не менее 1,4 см, располагающиеся в монолитной балке строго вертикально. Нижние концы анкеров и штифтов загибают так, чтобы они не вырывались из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не более 1,5 м друг от друга.

Важно: Применение штифтов диаметром менее 1,4 см часто приводит к деформации нагруженных креплений.

В балках мауэрлата делаются отверстия, соответствующие расположению анкеров или штырей в стенах. Балка надевается на анкер, на ее резьбовую незакрепленную часть надеваются шайбы и затем навинчиваются гайки. Эта технология обеспечивает надежность фиксации основания крыши на стенах дома.

Перед укладкой балок укладывается гидроизоляция (например, рубероид) для предотвращения разрушения древесных балок под действием воды.

Как крепить стропила к мауэрлату

Крепление стропил на опорные балки потребуется при возведении незащищенных и распорных стропильных систем. Размещение на мауэрлате стропильного корпуса или висячих ног выполняется с помощью двух видов соединений: жестких или скользящих. Как крепить стропила на мауэрлат – выбирается с учетом всех особенностей стропильной конструкции.

Во избежание потери надежности и несущей способности врубку делают в стропилах, а не в балках мауэрлата.

Жесткое крепление друг относительно друга предотвращает полное смещение деталей и отсутствие конструктивных проблем, таких как сдвиг, изгиб или кручение. Требуемая жесткость стыков получается, если ноги стропил прикрепить к мауэрлатным балкам уголками с опорным брусом или если в стропилах произвести специальный врез — «седло». Участок врубки в стропиле дополнительно скрепляют скобами, шурупами, болтами. Дополнительно выполняется скрутка проволоки, которая соединяет место крепления стропильных ног с мауэрлатом и анкером, установленным в основной стене.

При возведении и креплении кровли домостроения из деревянных элементов используется специальный компонент — «салазки», обеспечивающий скользящее соединение. Узел крепления стропильных ног с мауэрлатом, имеющий возможность небольшого смещения стропил, позволяет избежать деформации кровли при усадке деревянного домостроения из бруса или бревна.

Как крепить стропила с помощью уголка

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы крыши. Например, если стропило устанавливается «седловидным» врубом, то последовательность монтажных работ будет следующей:

В стропиле вырез делают так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропила обязательно был равен углу наклона плоскости ската.
Нога стропила 3 фиксируется с помощью гвоздей 2, вбитых под углом с противоположных сторон стропил (так, чтобы они перекрещивались в стержневом мауэрлате) и гвоздей 3, забитых сверху вертикально.
Для большей надежности фиксирующий узел фиксируется хомутами или проволокой.

Данное крепление стропил к мауэрлату обладает необходимой жесткостью и прочностью узла крепления.

Распространенным способом крепления является крепление стропил к мауэрлату стальным уголком и подгибкой. Технология крепления стропил следующая:

Стропила срезаются под прямым углом так, чтобы уклон скатной поверхности крыши соответствовал параметрам, указанным в проекте конструкции крыши.
По краям досок мауэрлат укладывается и закрепляется подшивной планкой длиной около метра, при этом стропила должны плотно упираться в нее по верхней несущей линии — такая конструкция обеспечивает устойчивость стропильной системы под нагрузкой распорной.
С обеих противоположных сторон стропила крепится к мауэрлату стальными оцинкованными уголками — такой вариант крепежа обеспечит отсутствие бокового смещения стропила.
Готовое крепежное соединение дополнительно фиксируется проволокой.

Только правильное крепление ножек стропил на мауэрлате обеспечит надежную и длительную эксплуатацию конструкции крыши. Вариантов креплений стропил и мауэрлатов друг к другу существует множество, но есть общие требования к созданию таких креплений:

при использовании резьбовых соединений необходимо устанавливать стальные шайбы (пластины) так, чтобы гайки не уходили в деревянные детали, так как это способствует постепенной деформации и разрушению узла крепления;
категорически не рекомендуется применение различных прокладок: со временем они разрушаются, это приводит к неправильному изменению нагрузок на элементы конструкции кровли и их последующее преждевременное разрушение.

Важно при сборочных работах сделать соединение всех поверхностей деревянных деталей более плотным, что потребует тщательного и особо тщательного изготовления всех необходимых деталей (пропилов и пропилов).

Стропилами называют специальный строительный элемент, который возводится при возведении скатных крыш. Он состоит из нескольких основных элементов, к которым относятся вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях они соединяются снизу с помощью балок. Обычно стропила делают из бруса. Для крепления используется специальная застежка. О том, какое крепление для стропил, и стоит поговорить подробнее.

Стропила и пластины для их крепления

Эти элементы могут быть разными. Сами системы часто делают в виде треугольника, но иногда для экономии места используют альтернативные варианты. Примером может служить мансардное обустройство. В этом случае расположение стропил таково, что позволяет освободить дополнительное пространство, где могут жить люди. Очень удобный способ обустройства системы.

Крепления для стропил могут быть различными. Крепеж используется для соединения элементов крыши между собой. Здесь можно выделить следующие виды: пластины, скользящие опоры, уголки, опоры, стропильные крепления и так далее.

Плиты в этой серии занимают особое место, так как являются практически универсальными элементами. В них имеются специальные отверстия, через которые вкручиваются саморезы, служащие для соединения между собой двух и более элементов конструкции. В этом случае на соединяемые детали с двух сторон накладывают пластины. Их легко можно разрезать с помощью ножниц по металлу до нужного размера. Ведь не всегда речь идет об универсальной установке.

Существуют также ногтевые пластины с несколькими гвоздями на одной стороне. Они используются только в промышленных условиях. Гвозди забивать нельзя. Здесь крепление осуществляется за счет сдавливания элементов между собой. Крепления для стропил такого плана очень распространены как среди профессиональных строителей, так и среди любителей.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильные крепления. Эти конструктивные элементы Они опираются друг на друга в перпендикулярном направлении. Чтобы крепление было надежнее, пару соединительных элементов устанавливают в противоположных направлениях. Один из них поворачивается в противоположном направлении.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такая компоновка используется в постройках из бруса. В этой ситуации используются накладные крепления для стропил. Детали не всегда можно исправить. Раздвижные системы обеспечивают смещение элементов конструкции при усадке кровли. Очень важный элемент всей кровельной системы, позволяющий не делать скидку на усадку древесины при монтаже.

Опоры для балок помогут зафиксировать горизонтальные элементы конструкции под прямым углом ко всем остальным частям крыши. Конечно, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы будут связаны с их помощью.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После установки такой элемент полностью прячется в теле балки.

Другие крепления для стропил

Выше мы перечислили только конструктивные основные элементы, которые используются для соединения тех или иных частей стропил. Однако в этом ряду есть и другие не менее важные крепления для стропил, которые также используются достаточно часто.

Одним из них является уголок профиля. Это значит, что купить уголок можно в любом специализированном магазине, торгующем металлическими стройматериалами.

Углы могут иметь самые разные геометрические размеры.

С их помощью конструктивные элементы стропил соединяются друг с другом под прямым углом. Если используются угловые уголки, специально предназначенные для кровли, в них имеются специальные отверстия, через которые осуществляется крепление. В этом случае необходимо использовать саморезы, так как гвозди не могут обеспечить достаточную жесткость элементов конструкции.

Если речь идет о самодельных уголках, то нужно их нарезать по определенным размерам, указанным в документации на крышу. Далее в сверлятся отверстия для соединения стропил. Все достаточно просто. При этом можно неплохо сэкономить, ведь готовые уголки стоят достаточно дорого. Эти элементы чаще всего используются для соединения вертикальных балок с горизонтальными. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально разработаны для болтового соединения. Это довольно интересный способ соединения деталей. При усадке можно будет регулировать положение конструкций относительно друг друга. Выпускаются уголками и под углом 135 градусов. Их используют для соединения элементов, расположенных под углом друг к другу. Строение кровли довольно сложное, поэтому они находят здесь свое применение.

Т-образное крепление для стропил также используется очень часто. Он обеспечивает надежное соединение всех перпендикулярных элементов друг к другу.

Некоторые особенности

В современной жизни встречаются крепления для стропил, которые отличаются весьма оригинальными названиями. Пример — костыль. Это имя не зря. Использовали такое приспособление для соединения прогнивших элементов стропильной конструкции. Его нужно сначала забить в кладку, а потом соединить с брусом.

Если в процессе возведения кровли использовать не плоские, а перфорированные крепления, то можно ускорить процесс соединения деталей между собой. В результате получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что в настоящее время применены многочисленные крепления для стропил. Все они используются для различных целей. Сегодня можно легко построить крышу высочайшего качества благодаря развитию крепежных материалов. Сейчас можно купить практически любой элемент, который будет соединять между собой части стропильной системы.

И не обязательно это соединение должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело сказать об установке под углом. Это позволяет возводить грамотные конструкции, в которых нет лишних деталей. При обустройстве мансардной крыши без специального крепления не обойтись. Сэкономить место можно только в том случае, если некоторые элементы будут соединены под определенным наклонным углом.

Рассмотрев основные особенности и нюансы подобных товаров и методы работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете правильно определиться с выбором при покупке. Удачи!

Стропильная система является каркасом всей крыши. Именно такая конструкция принимает на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала правильно и надежно, необходимо правильно закрепить стропила. Эту работу можно выполнять различными способами. Многое будет зависеть от места крепления стропильных ног, а также от типа самой системы. Так как же правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом пойдет речь.

Крепим к мауэрлату

Стропильная система довольно сложная конструкция. Он включает в себя множество элементов. Вот почему очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по периметру стен дома. Этот элемент должен равномерно распределять все нагрузки. Именно здесь чаще всего производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но в этом случае застежки производятся аналогично.

Итак, как это сделать? Какие варианты предлагают профессиональные строители? Существует несколько способов крепления, а именно:

Это основные виды соединения стропил и мауэрлата. Довольно часто они сочетаются. Например, если нужно перекрыть бревенчатый сруб (стены выкладываются из бревен), то используется скользящий метод. Но для большей прочности в стропилах делают заметку по дуге. Этот способ более трудозатратный и под силу не каждому «новичку».

Видео по теме:

Крепим к коньковому прогону и друг к другу

Крепление стропил нужно производить не только в нижней части, но и в верхней. Здесь многое будет зависеть от типа самой системы. Если используется расслоенный вариант, то крепление стропил будет производиться к коньковому брусу или прогону. В случае применения дела обстоят немного иначе. В этом случае стропила нужно зафиксировать между собой.

А как крепить стропила в верхней части? Какие методы здесь можно использовать? Эксперты ответят на эти вопросы следующим образом:

Видео по теме:

Есть и другие варианты такого крепления. Например, некоторые специалисты рекомендуют использовать систему «шип-паз». Но этот способ требует серьезных столярных навыков. Поэтому используется не так часто.

Как шить

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не возникнет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. И как справиться с этой задачей? Здесь строители советуют скреплять детали между собой одним из следующих способов:

Диагональные или опорные стропила не всегда можно сделать из цельной доски или бруса. В этой ситуации без сращивания двух деталей не обойтись. Но при выполнении этой работы надо помнить основное правило. Такое соединение должно быть прочным, ведь на него будут воздействовать большие нагрузки. Поэтому крепление должно производиться качественно и не спеша.

Что используется при работе

Как крепить стропила к мауэрлату или друг к другу, об этом было рассказано чуть выше. Есть много вариантов выполнения этой работы. Но чтобы соединение было прочным, следует использовать правильные фиксирующие приспособления. Конечно, в первую очередь речь идет о ногтях. Именно с их помощью чаще всего выполняется крепление стропил и других элементов системы. Но есть и другие приспособления.

При устройстве крыши дома могут применяться следующие элементы:

специальная монтажная перфорированная лента;
уголки металлические;
плиты стальные;
опорная балка и балка;
пластины для гвоздей;
проволочные стяжки;
болты с гайками;
скобы;
уголки КР;
Кронштейны ВБ;
крепеж ЛК и тд.

Крепление для стропильной системы доступно в широком ассортименте. Каждый из них имеет свои особенности, преимущества и недостатки. Довольно часто для надежного крепления используются металлические уголки и пластины. Такие крепления для стропил способны надежно удерживать последние на месте. На коньке чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь вид гвоздя. Последний вариант не требует дополнительного крепления (здесь не используются ни гвозди, ни саморезы). На тыльной стороне пластины уже есть тонкие и острые выступы, которыми она крепится. Но тут есть одна тонкость. Гвоздь-платину можно использовать только в том случае, если стропило собирается на горизонтальной поверхности, и только потом ставится на свое место.

Очень часто используется еще один фиксирующий элемент — это скобы. Они представляют собой металлический стержень, загнутый с обоих концов под прямым углом. С помощью скоб можно усилить места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Их основная цель – предотвратить расшатывание болтового соединения. Кронштейны WB используются для крепления стропил к балкам стен. При этом сокращать не нужно. Поэтому их использование значительно упрощает и ускоряет работу.

Крепление стропил к коньковому прогону, мауэрлату или между собой – ответственная задача. Для правильного выполнения этой работы следует воспользоваться следующими рекомендациями специалистов:

Монтаж стропил к мауэрлу своими руками

Для того, чтобы возводимая крыша была надежной, необходима очень прочная стропильная система, являющаяся несущей конструкцией крыши. Крепление соединений отдельных элементов влияет как на безопасность кровли, так и на ее характеристики. Обязательным условием прочной крыши является правильное крепление стропил к мауэрлату. Если при строительстве стропильной системы допустить ошибки, то в этом случае все может привести к скорому разрушению крыши дома. Именно поэтому очень важно соблюдать правила и требования СНиП, которые регламентируют устройство крыш.

Узлы крепления стропильной системы.

Что такое мауэрлат

Мауэрлат – это так называемая основа для конструкции кровли. Все потому, что он позволяет не только надежно зафиксировать стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться различными способами, однако следует учитывать, что при неправильном монтаже возникает перекос.

Виды крепления стропил к мауэрлату.

Мауэрлат монтируется непосредственно под самими стропилами. Для этого используют либо брус, либо бревно с обрезанной стороной. Таким образом стропила к мауэрлату позволяют равномерно распределить нагрузку на верхнюю часть стен дома. Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления временные, а на опору постоянное давление веса кровельной конструкции.

Чтобы качественно выполнить монтаж стропил, необходимо приобретать исключительно качественные узлы крепления. Все вспышки должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать разнообразные подложки и прокладки. Все это нарушает крепление стропил к мауэрлату. Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к мауэрлату выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлата.

Правила крепления стропил

Схема крепления мауэрлата к стене из блоков.

Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к скорому разрушению или перекосу крыши. Вот основные из них:

Все стропила нужно крепить исключительно на металлические уголки или пластины. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все насадки начинают все глубже и глубже проникать в структуру дерева. Именно поэтому приобретать эти плиты нужно заранее.
Что касается монтажа бруса, то для этого лучше всего вместо саморезов и гвоздей использовать специальные стропильные крепления и болты.
Перед непосредственным креплением стропил к мауэрлату необходимо залить специальные накладки, которые в дальнейшем обеспечат плотное примыкание деревянных элементов друг к другу.
Чтобы сделать зазоры одинаковыми, примените шаблоны. В том случае, если угол наклона скатов разный, то и шаблоны, соответственно, нужно делать разные для каждого из скатов. В среднем глубина запила должна составлять 1/4 ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью изготовления файлов.
При установке необходимо использовать только качественный крепеж. На материалах экономить нельзя, так как впоследствии это приведет к тому, что конструкция крыши не будет долговечной. Запилы для стропил нужно делать очень аккуратно, не торопясь, чтобы не использовать вставки и другие доборные элементы.
Если строится деревянный дом, то используется скользящий крепеж. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящих креплений используются специальные «ползунки». В этом случае их использование обязательно.

Все крепления должны быть очень прочными, чтобы выдерживать даже самые сильные ветровые нагрузки. Иначе сможет снести крышу.

Способы крепления стропил

Крепление стропил к мауэрлату.

Всего существует два основных способа крепления: жесткое и скользящее.

Жесткие — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, т.к. при этом очень плотно сидящая на основании нога для данного вида крепления не должна оказывать никакого усилия:. движение, скручивание, поворот и т. д. Чтобы добиться этого эффекта, вы можете выполнить одно из следующих действий:

сделать вырез на стропильной ноге;
заделайте фиксирующую планку на стропиле.

Для того, чтобы вырезать фрезу к мауэрлату, необходимо предварительно вырезать вырез на каждой стропильной ноге по шаблону. Затем каждое стропило вставляется в мауэрлат с седлом и крепится гвоздями. Этот метод используется в любой конструкции и обеспечивает жесткое соединение.

Что касается второго способа, то его реализация осуществляется с помощью метрового бруска, который пришивается к стропильной ноге. Для крепления используются металлические уголки, которые препятствуют смещению линий в разные стороны.

Раздвижные — такие крепления применяются в случаях, когда дом строится из бруса или бревна, иначе говоря, когда дом из дерева. Впоследствии дерево меняет свои физические свойства, начинает усыхать и сохнуть. Вся конструкция здания начинает оседать. Стропила также имеют свойство давать усадку, поэтому в этом случае нельзя делать сплошные крепления.

Во избежание деформации здания крепление стропил обеспечивается со свободным ходом.

Сегодня производители крепежа выпускают для этой цели специальные элементы, называемые полозьями. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

Материалы и инструменты для крепления

Уголки металлические;
кронштейны;
проволочные стяжки;
косяк;
стропила;
болты с гайками;
электролобзик;
отвертки;
дрель;
ключ.

Как создать конек из ферменной пары своими руками

Схема крепления мауэрлата к армопоясу.

Всего используются три основных метода:

Соединение встык. По этой схеме верхнюю часть стропильной ноги срезают под тем же углом, что и скат. После этого они соединяются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные гвозди.
На коньковой балке. Этот способ аналогичен предыдущему. Отличается он только тем, что в этом способе присутствует коньковый брус. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит для тех, кто планирует сделать из мансарды еще одно утепленное помещение. Основное преимущество этого метода в том, что для построения не требуется никакого шаблона.
Перекрытие. При этом способе верхний стык стропильных ног накладывается внахлест на нижний.
