Круглое крыльцо своими руками: Как легко сделать крыльцо своими руками из бетона: Конструктивные особенности

Как легко сделать крыльцо своими руками из бетона: Конструктивные особенности

Крыльцо необходимо для комфортного вхождения в дом, а также для защиты двери от наметания снега и дождя. С уверенностью можно сказать, что не бывает домов без крыльца. Каким  будет ваше крыльцо, решать только вам.

Однако стоит обратить внимание на оригинальное   решение — круглое крыльцо.

Округлая форма  в архитектуре  относительно давно начала набирать   популярность.

Содержание:

Структура круглой терасы

При строительстве такого крыльца основой может служить:

• Бетонная отливка. Опалубка выполняется из дерева. В качестве каркаса используют стальную арматуру;
• Кирпичная выкладка;
• Металлопрофильный каркас, установленный с помощью винтовых трубчатых свай.

При выборе основы руководствуются типом грунта и характером строения.

Существуют разновидности круглой конструкции: круглая, полукруглая и секторальная.

• При круглой соединение строения с крыльцом происходит перемычкой из бетона. Здесь ступеньки  представлены самостоятельной конструкцией.
• В полукруглых происходит примыкание к порогу только самой высокой ступени, а другие  соединяются с фундаментом.
• Секторальная конструкция представляет собой крыльцо, имеющее прямые грани,  образующие  площадь под навесом, имеющими закругление в районе ступенек.

Все эти конструкции очень органично вписываются к фасад домостроения. Однако, для выполнения данной задумки необходимо произвести тщательный расчет нагрузки, влияющий на выбор вида  фундамента.

Изготовление конструкции

Необходимые расчеты под индивидуальную конструкцию круглого крыльца

При строительстве нужно учитывать правила СНиП. А именно, ширина ступени не должна  быть меньше тридцати сантиметров. Высоту ступенек не желательно делать больше восемнадцати  сантиметров, т. к. для ребенка или пожилого человека это будет будет опасным при хождении по  ним.

Определить количество необходимых ступеней можно измерив расстояние от порога до земли и  разделить на высоту одной ступеньки. Полученное число округляется.
Ширину площадки вы определяете самостоятельно. Необходимо заранее нанести на схему все  размеры, так будет проще и быстрее работать.

МАТЕРИАЛЫ

Если вы решили делать крыльцо своими руками, то первое с чем нужно определиться- это материал. Крыльцо может быть построено из дерева, из кирпича, из бетона.
Дерево является практичным и легким в работе материалом.

Важно: При возведении деревянных ступенек, желательно будет провести устройство навеса,  который будет защищать их от дождя и, тем самым, продлит их срок службы.

Самым популярным материалом считается бетон, обладающих надежностью и большой  прочностью. Кирпич тоже очень распространен, но относительно дорогостоящий.

Отливка основы из бетона

Любая стройка должна начинаться с фундамента и круглое крыльцо тоже. Это является  обязательным элементом.

Весь процесс устройства фундамента делится на этапы:

• Производится соответствующая разметка;
• Выкапывается яма на глубину около пятидесяти сантиметров от земли;
• На дно насыпается песок с щебнем сантиметров на тридцать;
• Укладывается арматура и делается опалубка;
• Опалубка заливается бетоном в несколько слоев;
• Снятие опалубки происходит после полного затвердевания материала примерно через две  недели.

При выкапывании котлована нужно учитывать уровень промерзания грунта. В качестве  ориентира может быть использован домовой фундамент. Дно тщательно выравнивают и проливают холодной водой. Делается это для задержания влаги,  которая поступает извне в бетонной подушке. Песчано-щебневый слой необходимо хорошо утрамбовать. Их будет несколько, минимум  пятнадцать сантиметров каждый. Помимо влагозащитой функции они выполняют роль утепления  бетона и служат амортизацией для будущих нагрузок, чем уберегают крыльцо от появления трещин.

 Фундамент крыльца необходимо прочно соединить со стенами здания компенсационным швом с  помощью эластичной мастики. Это необходимо для упрочнения конструкции.

Важно: Привязка крыльца к фундаменту строения запрещена.

Гидроизоляция делается с помощью специальных присадок, добавлением в начальный слой бетонного раствора. Эта смесь имеет очень плотную структуру, что способствует сопротивляемости к впитыванию влаги.

Для армирования основания крыльца около ста пятидесяти сантиметров шириной будет  необходимо до семидесяти килограмм восьмимиллиметровой арматуры. Она заранее нарезается  по нужным размерам и связывается в общий контур. Фиксирование прутьев должно быть жестким  для выдерживания бетонной массы. Армирование производится с помощью стальных прутьев,  которые втыкаются в почву, обкладываются опалубкой и заливаются бетоном.

Важно: Использовать сварку для скрепления арматуры нельзя, т. к. воздействие высоких  температур могут ее разрушить.

Не нужно забывать про устройство сливного уклона до трех градусов. Это делается когда  бетон еще мокрый. По краям подчищается и выравнивается по нужному уровню слой.

Между вертикальной частью нижней ступеньки и тротуаром необходимо выполнить зазор. Он  должен быть не меньше десяти миллиметров в ширину.

Для опалубки используют гнущийся материала для того, чтобы можно было выполнить круг  для ступенек. Для этого можно использовать фанеру, оцинкованное железо или пластик. Опалубка  выполняться с использованием различных подпорок и щитов.

Опалубка для круглого крыльца заливается в несколько этапов. Берется фанера шириной более пяти сантиметров ступени. Затем ее следует замочить в воде, чтобы придать материалу гибкости.  Фиксация фанерных листов делается с помощью небольших брусков.

Бетонный раствор для фундамента готовится в пропорциях цемент-щебень-песок 1-5-3.  Раствор должен быть использован в течении двух часов, столько времени он находится в жидком  состоянии.

Замешивание раствора является крайне важным процессом, он должен выполняться очень  тщательно. Раствор по составу должен быть пластичным и вязким. Заливка производится  равномерным разлитием по всему периметру опалубки. Периодически с помощью железного прута необходимо делать прокалывания для того, чтобы устранить лишний воздух и не дать появиться  пустотам.

Залитое крыльцо накрывается полиэтиленовой пленкой на несколько дней.

Залитие ступеней

Как правило, крыльцо имеет от трех до пяти ступенек. Если ступеней предполагается большее количество, то будет необходимо сделать поручни. А для предполагаемого навеса, нужно заранее  оставить отверстия под стойки.
Заливка ступеней делается поэтапно. Под каждую ступень используется свой фанерный лист,  который предварительно заворачивают в пленку для легкого вытаскивания.

Кирпичная кладка

Перед началом работы по выкладыванию крыльца из кирпича должна быть проведена  гидроизоляция основания. Для этого можно воспользоваться рубероидом, наклеенным на мастику.

Для создания круга, выкладывание кирпича следует начинать от центра. Сначала кладка делается в три кирпича, поднимая внешний ряд на уровень первой ступеньки.

Затем выкладывание внутренних кирпичей происходит в один слой, заливая всю конструкцию цементным раствором.
После выкладки первой ступеньки, отступают 0,3 м и возводят вторую по тому же принципу. Далее третью и так далее.

Важно: После каждой ступени необходимо производить поднятие кладки.

По завершению выполнения конструкции, делается арматурное сооружение. Все засыпается мелким щебнем и заливается бетонной смесью. Оставляется до полного высыхания на 14 дней.

Блочное основание крыльца

Круглое крыльцо может быть построено и быстрее. Устройство основания выполняют как и  при бетонном каркасе. Первый кирпичный слой должен быть обязательно привязан к фундаменту,  а именно арматуре. Кладка может выполняться с помощью стандартного раствора или с  использованием сухих штукатурных смесей с добавками песка тонкого помола.

Самым сложным здесь является устройство внешнего ряда. Укладывание кирпича начинается с  длинного торца. При очень сильных скруглениях внешние стыки могут быть до пятнадцати  миллиметров, а по внутреннему радиусу происходить соприкосновение граней кирпичей.

Все это может влиять на выкрашивание раствора. Желательно, чтобы одна грань была подрезана.  Здесь понадобится специальный обрезной станок.
Также обрезку следует выполнять если планируется отделка поверхности плиткой.

Декорирование ступеней

Каждый хочет, чтобы его дом и крыльцо имел эстетический внешний вид. Заливка бетонных  ступеней не сложная работа, но результат получается немного мрачноватым. Поэтому здесь не  обойтись без облицовки. Облицовка может выполняться с помощью клинкерной плитки,  керамогранита или камня.

Если вы выбираете отделку плиткой, то не нужно забывать, что здесь нужно использовать  нескользские морозостойкие варианты.
Если сравнивать с кирпичной или керамической отделкой степеней, то клинкерная плитка  выигрывает в легком применении и прочности.

Важно: При выкладывании плитки на бетонное основание места, где ступени примыкают к  вертикальной цокольной зоне, заклеивают герметиком. Это нужно для предотвращения  затекания жидкости в щели под плиткой.

Бетонная поверхность крыльца может быть окрашена с помощью специальных красителей  или отделана раствором с гранитной крошкой. Такие поверхности шлифуют после застывания  наждачкой.

Этот наиболее бюджетный вариант, но выглядит ни чуть не хуже керамогранита. Однако  обслуживание такой отделки немного затруднительно, т. к. к такой поверхности хорошо прилипает  уличная грязь, а чистка возможна только под сильным давлением.
Устройство такого крыльца относительно не дорогое и занимает не много времени, а смотрится  действительно оригинально и привлекательно.

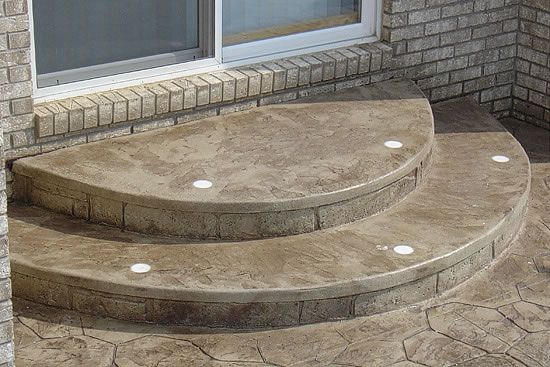

Полукруглое крыльцо из бетона своими руками

Содержание

• Составление проекта обустройства полукруглого крыльца из бетона
• Что понадобится для обустройства полукруглого крыльца
• Как залить фундамент
• Строительство опалубки своими руками и заливка ступеней
• Облицовка круглого крыльца из бетона

Крыльцо является неотъемлемой частью любого дома. Оно обеспечивает удобный вход в дом, может придать ему оригинальность и определённой стилистики, если будет облицовано соответствующим образом (см. фото). Обычно при обустройстве крыльца, его планируют залить в форме прямоугольника или квадрата, но можно сделать его и полукругом. Такую форму проще всего залить из бетона. Круглое крыльцо из бетона сложнее сделать своими руками, чем в виде прямоугольника, но это вполне реально.

Составление проекта обустройства полукруглого крыльца из бетона

Составить проект круглого крыльца своими руками непросто, понадобится немало предварительных расчетов. Проектирование происходит по следующим правилам:

• Вначале определяется ширина площадки перед дверью в дом, она должна быть на 50 см шире, чем дверь, чтобы два человека могли разойтись на ступеньках. Данная величина будет диаметром крыльца, по которому будут посчитаны следующие размеры.
• Находится средняя точка крыльца, обычно она расположена посреди двери, но бывают и другие варианты. Острый край циркуля ставят в среднюю точку и обводят полукруг от стены до стены (см. фото схемы). Радиус этого полукруга будет определять размер площадки перед дверью.


• Аналогично чертят контуры полукругом для ступеней, учитывая, что ширина проступи должна быть от 26 до 30 см, чтобы на неё удобно было наступать. Эту величину прибавляют к первоначальному радиусу, а затем пошагово добавляют ширину каждой проступи.
• Количество ступенек находят путем деления высоты лестницы (расстояния от земли до порога) на высоту одной ступеньки. Если результат получился дробный, нужно увеличить или уменьшить высоту ступеньки так, чтобы в итоге получилось целое количество ступенек. Лучше, чтобы их число было нечетным.
• Остальные расчеты делают так же, как и при проектировании обычного прямоугольного бетонного крыльца: высота ступеньки должна быть от 16 до 18 см.; наклон крыльца не должен быть больше 45°, иначе оно будет неудобным и слишком крутым.

Совет! Размер крыльца должен гармонировать с размером дома.

Что понадобится для обустройства полукруглого крыльца

Для строительства круглого крыльца своими руками понадобится:

• цемент марки 400;
• щебень мелкий или средний;
• песок;
• материал для отделки;
• молоток, гвозди;
• электропила;
• перфоратор с насадками для бетона;
• компактная бетономешалка.

Для обустройства опалубки своими руками можно выбрать доски, фанеру, пластиковую вагонку или куски оцинкованного металла. Первый вариант подойдет, если крыльцо имеет солидные размеры, а его радиус закругления невелик. Доски или фанеру сперва мочат в воде, а затем сгибают до нужной кривизны полукругом, после чего высушивают. Однако данный метод слишком трудоёмок и редко используется.

Проще взять куски оцинкованного металла, которые достаточно гибкие, чтобы принять форму полукругом. Они имеют хорошую прочность, чтобы выдержать бетонную массу.

Для обустройства опалубки полукругом можно использовать пластиковую вагонку достаточной ширины. Это довольно прочный и гибкий материал, который удержит бетон. Но он имеет слишком высокую цену для того, чтобы покупать его специально для обустройства опалубки. Для этой цели используют лишь остатки вагонки после ремонта.

Как залить фундамент

Подготовительные работы включают обустройство площадки под будущее полукруглое крыльцо и её разметку. С участка тщательно убирается весь мусор. Рассчитывают точки, от которых должна начинаться новая ступень и заканчиваться предыдущая, в местах этих точек целесообразно вбить колышки. Чем больше будет колышков, тем точнее будет полукруглая форма. Между колышками натягивается верёвка. Круглое крыльцо из бетона нуждается в крепком основании. По контуру полукруглого крыльца копают котлован глубиной 70 см. Копать его удобнее по направлению от дальнего контура к стене. На дно котлована нужно насыпать песок либо щебень толстым слоем в 20 см, залить водой и утрамбовать. После, уложить на него арматурную сетку (см. фото). На краю фундамента обустраивают опалубку.

При строительстве фундамента крыльца полукругом своими руками следует учитывать, что фундамент крыльца должен соединяться с фундаментом основного здания. Для этого в фундаменте дома сверлят отверстия, в которые, в свою очередь, вставляют арматурную проволоку. Но перед этим между фундаментами основного здания и пристройки обустраивают гидроизоляционный слой: накрывают листом рубероида и промазывают специальным водоотталкивающим раствором. Затем следует залить фундамент бетонной смесью. Данный комплекс работ обеспечит прочное крепление между домом и полукруглым крыльцом. При слабом бетонном креплении, особенно в зимнее время, оно может треснуть.

Бетонный слой, сделанный своими руками, оставляют на просушке около шести дней. Когда он станет достаточно прочным, его накрывают гидроизоляционным материалом, например, рубероидом. Прочное основание для крыльца полукругом, сделанное своими руками, готово.

Строительство опалубки своими руками и заливка ступеней

Процесс обустройства опалубки для полукруглого крыльца из бетона проходит последовательно от нижней ступени к верхней. Рассмотрим этапы строительства:

1. По отмеченному веревкой контуру делают обустройство гибкой опалубки полукругом, её ширина должна совпадать с высотой ступени. Она должна быть прочно закреплена деревянными распорками, чтобы при заливке выдержать массу бетона в любой точке (см. фото).

2. В опалубку укладывают проволочный каркас из нескольких рядов связанной сетки и объединенной вертикальными соединениями.
3. Затем каркас нужно залить бетоном и разровнять. Следите, чтобы не образовывались пустоты. Чтобы этого избежать, необходимо протыкать прутиком смесь в разных местах, тогда выйдет лишний воздух. Концы каркаса, торчащие из полукруглых ступеней, обрезают электропилой.
4. Чтобы перейти к обустройству новой полукруглой ступени, нужно подождать, чтобы бетон просох и набрал хорошую прочность. Когда нижняя ступень крыльца полукругом высохнет, переходят к обустройству верхней ступени: аналогично устанавливают опалубку и заливают бетоном. Так поэтапно бетонируют все полукруглые ступени с площадкой (см. фото).


Бетонное крыльцо полукругом высушивается ещё несколько недель, после чего опалубку аккуратно снимают, затем поверхность шлифуют, чтобы подготовить её для качественной облицовки (см. фото).

Совет! Самую массивную верхнюю площадку на следующий день после её обустройства следует залить водой, чтобы она высыхала равномерно.

Если этого не сделать, после высыхания на поверхности появятся трещинки.

Облицовка круглого крыльца из бетона

Сам по себе бетон имеет совсем непривлекательный вид, поэтому финишная отделка ему необходима, и здесь можно воплотить массу оригинальных идей. Облицовочное покрытие также отлично защищает бетонную основу полукруглого крыльца от воздействий окружающей среды. Для обустройства отделки своими руками используют разные материалы, каждый из которых имеет свои достоинства и недостатки.

Можно выбрать для облицовки крыльца полукругом керамогранит, он делается из глины, но плитка из него после обжига становится по прочности близкой к граниту (см. фото). Керамогранитная плитка обладает высокой износостойкостью и большой цветовой гаммой. Нужно выбирать материал с шершавой поверхностью, чтобы она была нескользкой.

Более дешёвый вид плитки — тротуарная, так как она изготавливается из бетонного раствора. Она имеет различную форму и цвет. Можно создать интересный вариант при соединении плиток разного цвета (см. фото). Однако она не слишком долговечна и через несколько лет придется её обновлять.

Клинкерная плитка тоже отличный вариант обустройства облицовки круглого крыльца из бетона (см. фото ниже). Эту плитку делают из глины и обжигают при высокой температуре. Она имеет высокую прочность и является самой экологически чистой, так как в отличие от керамогранита, не имеет минеральных примесей. Такой материал также имеет богатую цветовую гамму и множество форм. Из неё можно своими руками выложить оригинальную цветную мозаику.

Красиво получается, если облицевать полукруглое крыльцо натуральным камнем. Он долговечен и смотрится очень эффектно (см. фото). Единственный минус — высокая цена в сравнении с другими вариантами отделки.

Для облицовки полукруглого крыльца из бетона плиткой, бетонную поверхность обрабатывают грунтовкой (например, водным раствором клея ПВА). Наносят её кистью и дают высохнуть около двадцати минут.

Плитку наклеивают на тонкий слой специального клея для плитки, и начинают процесс отделки с верхней площадки полукруглого крыльца (см. фото). В местах закругления целая плитка зачастую не помещается, в этом случае её срезают болгаркой.

После окончания облицовки крыльца из бетона полукругом, приступают к затиранию швов с помощью жидкого стекла или морозоустойчивых средств (см. фото). Затирку осуществляют специальным резиновым шпателем. После этого облицовку моют водой и протирают насухо тряпкой.

Чтобы получить красивое полукруглое крыльцо из бетона достаточно проявить немного трудолюбия и фантазии. Делая его своими руками, вы не только существенно сэкономите деньги, но и сможете учесть различные нюансы обустройства, приобретете бесценный опыт, который пригодиться в будущем и вдохновит на строительство чего-нибудь нового.
