Домик для колодца своими руками: фото, чертежи, пошаговая инструкция

Содержание

  • 1 Выбор подходящей конструкции
  • 2 Подготовка к работе
  • 3 Сборка открытого колодезного навеса
  • 4 Облицовка бетонных стенок
  • 5 Как сделать крышу над колодцем
  • 6 Заключение

Заключительный этап строительства колодца, или бассейна для привозной питьевой воды – изготовление подъемного барабана с воротом и навеса. Конечно, в продаже есть готовые конструкции с резной отделкой, которые несложно установить на колодезную горловину. Вопрос в том, сколько стоят подобные изделия и надо ли их покупать, если вы можете смастерить домик для колодца из недорогих материалов своими руками. Чтобы упростить задачу, мы предоставим чертежи и расскажем о нюансах выполнения работ в виде пошаговой инструкции.

Выбор подходящей конструкции

В идеале колодезный домик должен выполнять следующие функции:

  • защищать воду от внешних загрязнителей – осадков и мусора, переносимого ветром;
  • играть декоративную роль, облагораживая торчащий над землей бетонный оголовок;
  • служить для ручного или механизированного подъема воды.

Справка. Подобные постройки также иногда применяются для отделки скважин с ручными колонками, имеющими не слишком привлекательный вид.

В подавляющем большинстве случаев навесы изготавливаются из дерева, поскольку металл от постоянного контакта с водой и ее испарениями довольно быстро ржавеет. Кровельным железом принято обшивать разве что крышу деревянной будки или горизонтальные дверцы, закрывающие источник водоснабжения сверху. Простейший и в то же время красивый вариант с обшивкой вагонкой и деревянными крышками показан выше на фото. Он хорошо подойдет для неглубокого бассейна на даче, когда воду просто черпают ведром либо перекачивают насосом.

На следующем фото изображен открытый домик на колодец с традиционным дизайном – ручным воротом, двускатным навесом и бревенчатой облицовкой горловины. Если от строительства сруба или бани у вас остались бревна, то данный вариант прекрасно подойдет. Также цилиндрическую бетонную часть можно отделать брусом, сложенным в виде шестигранника, или облицевать камнем.

Третья разновидность – полностью закрытый домик с наклонными дверцами, встроенными в один из скатов кровли. Как его построить самостоятельно, мы рассмотрим далее. Больше разнообразных идей для оформления дачных колодцев показано в следующем видео:

Подготовка к работе

Для изготовления деревянного домика вам понадобится стандартный плотницкий набор инструмента, включающий в себя стамески, рубанок и ножовку. Совсем хорошо, когда в вашем распоряжении найдется электроинструмент, облегчающий и ускоряющий работу:

  • ручной фрезер;
  • лобзик электрический;
  • циркулярная пила с возможностью регулировки угла наклона зубьев.

Если перечисленных приспособлений у вас нет, то придется обойтись ручным инструментом. По поводу материалов особых требований нет: имеется в хозяйстве деревянный брус, бревна или доски, — смело используйте их для строительства. Конструкция навеса не несет больших нагрузок, а неказистый вид бывшего в употреблении материала можно скрыть под наружной облицовкой, например, из сайдинга.

Перед тем как сделать домик для накрывки колодца, снимите размеры горловины – высоту над уровнем земли, диаметр и толщину бетонных стенок. Если планируется обшивка надземной части, вокруг нее необходимо выровнять и утрамбовать грунт. В отдельных случаях делается небольшой фундамент, о чем будет сказано ниже.

Сборка открытого колодезного навеса

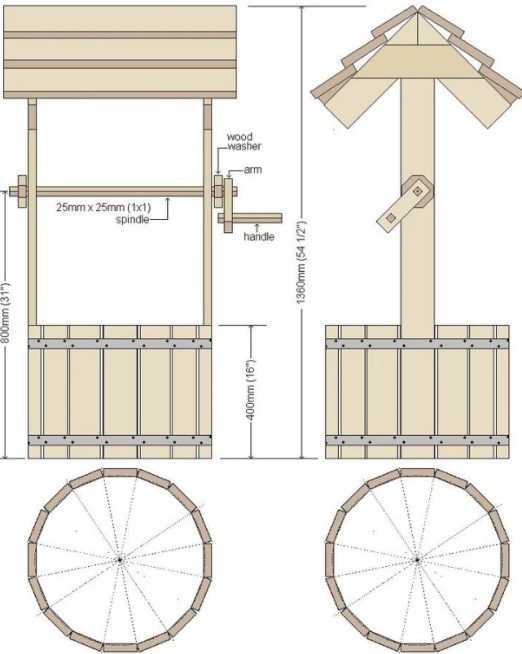

Для начала необходимо изготовить опорную часть – раму со стойками, показанную ниже на чертеже. Для крепления ворота используйте брус толщиной не менее 50 мм или сбейте несколько тонких досок. Плахи для бокового крепления делайте из такого же пиломатериала, а раму – из брусков сечением 4 см.

Пошагово порядок работ выглядит так:

  1. Обрежьте детали по ранее определенным размерам. На концах будущих стоек сделайте запилы под углом 45 или 60° и 2 отверстия Ø25—30 мм под вал ворота.
  2. Поперек толстого бруса вырежьте пазы, куда войдут элементы рамы. Последние тоже подпилите на торцах для соединения в полдерева.
  3. Соберите раму на саморезах и приколотите к ней боковые плахи гвоздями.
  4. Стойки прикрепите по центру рамы, после чего установите коньковую доску.
  5. Тщательно обработайте все деревянные детали антисептическим составом, а после окончательной сборки – покрасьте.

Совет. Конструкцию удобнее собирать на земле, а потом устанавливать на колодец вместе с помощником. Если вы работаете в одиночку, то монтируйте опорную часть сразу на бетонный оголовок, но тщательно контролируйте горизонталь строительным уровнем.

Сооружение крепится к колодцу любым удобным способом – сквозными болтами или анкерами. Следующий шаг – установка ворота из бревна Ø20—25 см, как показано на схеме. Для этого дерево нужно ошкурить, а по бокам сделать отверстия для вала, придерживаясь центра. Вороток изготовьте из стального прута диаметром 25 мм. Затем поставьте барабан, прикрепив по торцам шайбы и вставив валы с обеих сторон. Чтобы древесина на стойках не изнашивалась, внутрь отверстий можно забить стальные гильзы.

Для монтажа навеса сколотите простую стропильную систему с двумя балками и раскосами, как изображено на чертеже. Угол наклона и длина стропильных ног – произвольная, но по факту кровля должна полностью защитить створ колодца. И последний этап – изготовление настила из досок, прибиваемых сверху к раме и установка дверец на обычных петлях.

Примечание. Для крепления дверок к раме нужно прибить 2 поперечины из бруса, опирающиеся на стенки колодца. Как изготовить и поставить распашные крышки, смотрите в видеосюжете:

Облицовка бетонных стенок

Простейший способ отделки надземной части бассейна – обшивка вагонкой по деревянному каркасу.

Чтобы определить места крепления досок, нужно замерить наружный диаметр горловины и вычислить длину окружности по школьной формуле L = 3.14 x D. Затем разделить полученный результат на 6 и столько же раз отложить эту длину дуги на стенке колодца, пользуясь рулеткой.

Дальше действуйте по такому алгоритму:

  1. В отмеченных точках прикрепите дюбелями к бетонным стенкам 6 вертикальных планок, предварительно стесав их углы.
  2. Доски вагонки прибивайте к каркасу горизонтально таким образом, чтобы их торцы сходились по центру планок, как сделано на фото.
  3. Стыки вагонки закройте нащельниками из дерева или металла.

Примечание. Наружная поверхность каркасных брусков должна выступать настолько, чтобы прибиваемая вагонка не касалась поверхности колодца. Поэтому для вынесения планок используйте деревянные подкладки.

В результате вы получите симпатичную шестиугольную конструкцию, которую необходимо покрыть антисептиком, загрунтовать и дважды покрасить либо нанести лак. Подробности процесса сборки смотрите в видеоролике:

Другой популярный способ наружной облицовки – строительство сруба из бревен, для чего потребуется заложить небольшой фундамент вокруг бассейна. Ведь древесине противопоказано контактировать напрямую с землей. Бревна подпиливаются и укладываются по традиционной технологии, после чего обрабатываются и окрашиваются в желаемый цвет.

Как сделать крышу над колодцем

Эту работу тоже нельзя назвать сложной. Подберите для конструкции бруски сечением 40 мм, а на основание – доски шириной 10 см. Чтобы изготовить закрытый домик для колодца с двускатной крышей своими руками, воспользуйтесь пошаговой инструкцией:

  1. 4 широких доски отрежьте под углом 45° и соедините между собой на шкантах, чтобы получилось основание в виде квадрата. Впоследствии оно ляжет на бетонный оголовок.
  2. Из брусков сделайте двускатную стропильную систему, скрепляя их между собой в полдерева под углом 30—60° (на ваше усмотрение).
  3. Зашейте торцы домика вагонкой, а скаты кровли — досками, как продемонстрировано на фото. Стыки облицуйте декоративными уголками из пластика.
  4. Уложите кровельное покрытие – битумную черепицу, крашеный профнастил или другой подходящий материал.
  5. Конструкцию защитите снаружи и внутри двумя слоями краски или лака.

Совет. При сборке каркаса старайтесь не применять распространенные типы крепежа (различные уголки), сделанные из металла. Напоминаем, что стальные элементы без цинкового покрытия довольно быстро начнут ржаветь.

Для красивого оформления самодельного навеса уместно использовать всякие резные элементы, которые тоже изготавливаются самостоятельно, о чем подробно рассказано здесь. Дверцы в колодезном домике закрытого типа принято делать на одном из скатов кровли. Но есть и другое решение – смастерить на крыше дополнительный эркер, где и расположить вертикальные створки. Как это реализовать, показано в последнем видео:

Заключение

Строительство деревянного домика на колодец – работа творческая. Можно брать различные чертежи за основу, но реальные размеры и форма конструкции будет зависеть от применяемых материалов и вашей фантазии. Неизменным остается один узел – ворот и стойки, которые должны выдерживать динамические нагрузки от подъема воды.

Как своими руками сделать домик на колодец: пошаговая инструкция и фото

Многие стремятся выкопать на своем участке колодец. Ведь вода в нем всегда ледяная, чистая и «живая», способная удалить жажду надолго. Помимо этого, колодец представляет собой символ жизни в деревне. Для получения вкусной и чистой воды порой недостаточно просто выкопать колодец. Его нужно защитить от мусора, который может в него попасть. Поэтому многие строят домики для колодцев своими руками. Как это сделать? И что для этого нужно?

Содержание

  • 1 Основные функции домиков для колодцев

  • 2 Какими бывают домики для колодцев

  • 3 Каким должен быть домик для колодца

  • 4 Из чего лучше сделать

  • 5 Необходимые инструменты

  • 6 Домик для колодца своими руками: инструкция

    • 6. 1 Сборка сруба

    • 6.2 Как сделать крышу

Основные функции домиков для колодцев

Конечно, домики для колодцев позволяют защитить от мусора. Не совсем приятно пить воду, в которой плавает иглица, листва и небольшие веточки. Помимо этого, в воду могут попасть мелкие насекомые, пыль. Иными словами, все, что способно перемещаться по воздуху. На самом деле дом для колодца выполняет сразу несколько основных функций:

  1. Защита железобетонных колец и колодезного сруба.
  2. Эстетическая. Домики для колодца могут быть выполнены в в различных стилях и служить настоящим украшением для участка. Оформить конструкцию можно весьма оригинально. При этом стоит ориентироваться на остальные объекты, расположенные на садовом участке. Это позволит создать гармоничный ландшафтный дизайн.

Какими бывают домики для колодцев

Подобные сооружения могут отличаться друг от друга. И эта заключается не только в тех материалах, из которых они изготовлены. Достаточно посмотреть в интернете фото. Домики для колодцев отличаются еще и по типам. Существует несколько основных модификаций:

  1. Открытые. Эти конструкции обычно выполняют в виде навеса. Домик состоит из нескольких опор и крыши. Строятся такие конструкции над колодцами, которые оснащены воротом – стандартным механизмом для подъема воды. Нередко их комбинируют с крышкой. Ведь пыль и мусор могут попасть в незакрытый колодец.
  2. Закрытые. Подобные конструкции представляют собой полноценный домик. Фото таких сооружений можно без особого труда отыскать в печатном издании, где собрана информация о ландшафтном дизайне. Стоит отметить, что такие домики стали возводить даже над скважинами, оснащенными насосными станциями, которые подают воду не только для полива, но и в дом. В этом случае изготавливается большая дверца. Это позволяет войти внутрь домика и обслужить станцию. Конструкция такого плана позволяет создать нормальный температурный режим, а также защитить оборудование от загрязнений.
  3. Беседка. Фото таких конструкций просто впечатляет. Как правила, вокруг колодца возводят полноценную беседку. Этот процесс требует больших затрат не только в физическом, но и в финансовом плане.

Какой же тип домика для колодца выбрать? Это зависит, в первую очередь, от количества денежных средств, которое можно потратить на строительство. Помимо этого, стоит учитывать общий стиль садового участка. Фото готовых работ позволит сделать правильный выбор.

Каким должен быть домик для колодца

Размеры колодца не всегда соответствуют стандартам. Поэтому домик для них следует создавать своими руками. Это позволит сэкономить и деньги и время. К тому же соорудить подобную конструкцию не составит особого труда. Главное – правильно рассчитать все параметры сооружения. Особое значение имеет высота домика. Ведь он должен быть не только функциональным, но и эстетичным. После обработки некоторых данных, стало понятно, что оптимальная высота для таких конструкций должна составлять 120 сантиметров. Это размер сооружения над колодцем.

Стоит отметить, что домики, которые изготавливаются на специализированных предприятиях, создаются для совершенно разных колодцев. Однако при строительстве конструкции своими руками можно рассчитать оптимальные размеры и подогнать их под параметры колодезных колец.

Для примера возьмем диаметр колец – 117 сантиметров. Закрепить несущие стойки можно немного нестандартным способом. Обычно профессионалы, которые занимаются установкой домиков над колодцами, не используют подобный метод крепления, так как это не очень удобно при продаже готовых конструкций. Если же быть более точным, то подобное крепление вызывает множество проблем при перевозке уже готового домика. Если же вы изготавливаете конструкцию своими руками, то особых проблем нестандартный метод крепления не вызовет.

Основание прямоугольного треугольника в этом случае составляет 58,5 сантиметра, а высота – 120 сантиметров. Остальные параметры можно легко просчитать. Но специалисты советуют измерить другую сторону прямо на месте. Перед тем как приступить к возведению подобной конструкции, следует решить, под каким углом будет установлена крыша. А для этого придется вспомнить курс тригонометрии.

Но можно пойти и другим путем. На листке бумаги следует сделать чертеж в виде треугольника со всеми углами. После этого его нужно приложить к доске и сделать соответствующие отметки в тех местах, где нужно сделать отпил.

Из чего лучше сделать

Итак, чтобы начать строительство домика для колодца, следует определить, из каких материалов он будет изготовлен. Некоторые способы возведения требуют определенных навыков, которыми обладают далеко не все. Это стоит учесть и при выборе строительного материала. Чаще всего используют:

  1. Бревна. В этом случае получается что-то наподобие старинной избушки снизу, а сверху – навес или же остовая крыша. В качестве ворот и опор здесь также используются бревна.
  2. Брус. Этот материал используют для создания защитных конструкций лишь в том случае, когда остается что-то после возведения дома на участке. Чаще всего брусом облицовывают низ. В некоторых случаях – верх. В результате получается конструкция, полностью изготовленная из древесины. Стоит отметить, что такой материал очень удобен в работе и отличается долговечностью. Брус часто используют для изготовления каркаса, который в дальнейшем будет облицовываться декоративным материалом.
  3. Камень. Для изготовления домиков для колодцев обычно применяют кирпич, булыжники и пластушки, предназначенные для облицовки нижней части сооружения. Такие конструкции идеально сочетаются с резной верховиной, а также кованой крышей и навесом.
  4. Профнастил. Это самый бюджетный вариант. С помощью такого материала можно очень быстро изготовить домик для колодца. К тому же профнастил используют для возведения заборов, и часто остаются куски.
  5. Материалы для кровли: ондулин, мягкая кровля, доски, черепица, шифер.

Необходимые инструменты

Чтобы построить домик для колодца, необходим определенный набор инструментов:

  1. Для крепления элементов: саморезы, шурупы, гвозди, скобы.
  2. Для закрытого типа: декоративные элементы, ручка для дверцы, навес.
  3. Для обработки дерева: электрорубанок, лобзик, болгарка. Так как специального деревообрабатывающего оборудования нет, можно использовать болгарку с различными сменными дисками. Для обработки бруса и досок можно использовать лобзик, а для бревен – рубанок.
  4. Другие инструменты: киянка, молоток, набор отверток, рулетка, уровень строительный, шуруповерт.

Домик для колодца своими руками: инструкция

Чтобы избежать в межсезонье большого скопления грязи около колодца, необходимо залить бетонную опалубку. Также можно сделать площадку из плитки. Стоит отметить, что такое основание подходит и для установки бревенчатого сруба. Под первый слой древесины стоит предварительно положить слой гидроизоляционного материала. Возводить конструкцию следует в несколько этапов.

Для начала стоит распилить бревна на заготовки определенной длины и обработать все рубанком. Так как древесина очень боится влаги, следует обработать заготовленные бревна специальным составом. После этого в бревнах необходимо изготовить пазы, как при создании настоящего сруба под дом. Собирается такая конструкция, как правило, без дополнительных крепежных элементов.

Сборка сруба

Собирается такая конструкция посредством пазов. Производится это все послойно и каждый уровень – это венец. В зависимости от выбранного стиля, те части, что выступают, могут быть разной или одинаковой длины. Что касается последнего венца, то его обычно изготавливают вровень со станиной под обрешетку, крышку и ворот. Можно при желании сделать крышку слегка утопленной, а по краю получится своеобразный защитный бортик.

После этого из нескольких бревен необходимо сделать стойки. В нижней части стоит выпилить выемку, желательно дугообразной формы под верхний ряд. Концы, на которых будет держаться крыша, как правило, выполняют плоскими. Между стойками следует закрепить ворот. Его изготавливают обычно из целого бревна, диаметр которого составляет 20 сантиметров.

Если материал не обработан и является черновым, то прежде, чем установить ворот, необходимо придать ему товарный вид. Для этого бревно следует ошкурить, а затем зачистить. Это позволит сделать его более гладким. В торцы конструкции необходимо вмонтировать держатели, желательно металлические, в каждой из сторон следует проделать под них отверстия, диаметром в 2 и глубиной в 5 сантиметров. В них будут вставляться шайбы, а в прорезы – металлические втулки, которые позволят сохранить древесину целой и значительно облегчить ход ворота.

Если конструкция будет массивной, то стойки следует делать более длинными. Начинаться они должны на одном уровне с первым рядом бревен. Для большего удобства станины можно утопить в боковинах, предварительно выпилив в бревнах углубления.

Как сделать крышу

Для начала следует сделать прямоугольное основания и закрепить его на верхнем венце. Поверх стоек следует пустить поперечину. Стойки при обшивке будут деталями каркаса. Обшивают крышу, как правило, распиленными бревнами или же досками.

Не стоит забывать о дополнительно обрешетке под дверцу, изготовленной из досок или бруса. В этом месте стоит зафиксировать петли. Помимо этого, следует проложить слой уплотнителя. Вот и все остается навесить дверцу. Крышу можно обшить вагонкой, разрезанными бревнами, доской, мягкой кровлей, внешне похожей на черепицу.

При желании домик для колодца можно декорировать различными элементами. Можно использовать резные накладки из древесины. Петли дверцы можно сделать ажурными. Главное, чтобы готовая конструкция гармонично вписывалась в основной стиль.

  • Автор: Максим Анатольевич Ермаков
