Как рассчитать самому металлочерепицу на крышу?

После выбора металлочерепицы на крышу, каждому хочется оценить бюджет, необходимый для покупки кровельного материала. Для этого нужно знать размеры крыши и уметь правильно рассчитать оптимальное количество листов металлочерепицы. Для простой конструкции это без труда можно сделать самому.

Содержание статьи:

Стандартные или заказные листы металлочерепицы?

Многим неизвестно, что листы можно заказать практически любой длины (как правило, от 0,5 до 6м), а не только стандартных размеров.

Стандартные размеры листов металлочерепицы самого популярного профиля «Монтеррей»: 0,5м; 1,15м; 2,25м и 3,65м. Длины соответствуют одно-, трех-, шести- и десятиволновым листам.

Рис.1: отличие стандартных и заказных листов металлочерепицы

Этот факт позволяет приобрести кровлю с максимальным количеством полезной площади и, разумеется, сэкономить на покупке. Предположим (рис.1), мы имеем длину ската 6,5м и хотим накрыть его по вертикали двумя листами. Заказные листы в этом случае будут длиной 3,65м и 3м (где 15см — перекрытие листов). В случае стандартных листов мы получим два модуля по 3,65 метра, т.е. лишние 65см с каждого листа металлочерепицы.

Заказывая листы металлочерепицы под размер крыши, учитывайте вертикальный нахлест, равный примерно 15см.

Расчет доборных элементов отделки

Сразу приведем в пример изображение, на котором указаны все необходимые элементы отделки металлочерепицы:

Комплектующие металлочерепицы

Представленные элементы применяются не только в качестве комплектующих для металлочерепицы, но и используются в других кровельных материалах, имея незначительные отличия по форме.

Элементы имеют стандартную заводскую длину — 2 метра. Поскольку для большей герметичности они укладываются друг на друга примерно на 10 см, то для их расчета будем использовать общую формулу.

Количество определенного доборного элемента для кровли = L/1,9. Где L — полная длина, которую нужно закрыть, 1,9м — полезная длина стандартного элемента. Полученный результат округляем в большую сторону.

Пример. Предположим, длина крыши по коньку составляет 7 метров. Тогда количество планок конька составит 7/1,9=4. Подобным образом самостоятельно рассчитываем другие элементы отделки металлочерепицы.

Количество саморезов для крепления металлочерепицы

Необходимым элементом любой металлической профилированной кровли является крепеж, благодаря которому материал надежно держится на обрешетке. Для металлочерепицы используются специальные саморезы со специальной прорезиненной шайбой. Чаще всего используются размеры 4,8х28 и 4,8х35 мм, где первое знаечение — диаметр, а второе — длина крепежа. Средний расход таких саморезов составляет от 6 до 8 штук на квадратный метр кровельного покрытия. Обычно крепеж отпускается кратно упаковке. Количество таких саморезов в упаковке в среднем составляет 250 шт.

Схема крепления саморезов для металлочерепицы

Между собой листы металлочерепицы крепятся саморезами 4,8х19 мм в верхней части волны примерно через 20-25 см. Фасуются кратно упаковке по 250 шт.

Для крепления доборных элементов (конек, ветровая планка, верхняя ендова и планка примыкания) используется саморез 4,8х50 или 4,8х70мм, устанавливается также через 20-25 см. Количество в упаковке — 100 шт.

Рекомендуем ознакомиться:

Расчет металлочерепицы для прямоугольных скатов

Есть множество онлайн сервисов по расчету листов металлочерепицы, но они, как правило, не учитывают габариты листа и в результате выдают общую площадь кровли, которая может значительно отличаться от правильной. Нам же необходимо знать точное количество листов и их длину. Для расчета материала необходимо «разложить» крышу на отдельные скаты, представляющие различные геометрические фигуры. В большинстве случаев, крыша состоит из скатов формы прямоугольников, треугольников и трапеций. Начнем с расчета прямоугольного ската.

Для начала уточняем полную и полезную ширину (с учетом замкового перекрытия) листа металлочерепицы. У профиля Монтеррей полная ширина составляет 1,18 или 1,19м. Полезная практически всегда равна 1,1м.

Рис.2: расчет металлочерепицы для прямоугольного ската крыши

В случае двускатной крыши имеем два прямоугольных ската. Предположим, каждый из них имеет размеры 9,5х6,5м (см. рис.). Из расчета полезной и полной ширины металлочерепицы 1,1 и 1,18м соответственно, получим 8 полных листов по 3,65м и то же количество длиной 3м. Ширина перекрытия составит 8,88м. Аналогичные расчеты проделываем для другого ската. Незакрытую область крыши можно перекрыть, раскроив вдоль листы (3,65 и 3м) на 2 равные части. В итоге на данный размер крыши потребуется 16 листов металлочерепицы длиной 3,65м и то же количество трехметровых листов. Площадь кровельного материала составит: (3,65м + 3м) х 1,18м х 16 = 125,55м² (формула расчета площади прямоугольник S=a*b). Прямоугольные скаты обладают наименьшим количеством отходов металлочерепицы!

Обратите внимание, что площадь металлочерепицы всегда будет больше площади крыши из-за продольных и поперечных перекрытий листов кровли.

Подобным образом можно узнать количество листов не только для двускатной, но и мансардной крыши (ломаной), имеющей 4 прямоугольных ската.

Расчеты металлочерепицы для сложной крыши

С двускатной крышей все достаточно просто. Но как быть, если рассчитывать приходится вальмовую или шатровую крышу? Первая состоит из двух треугольников и двух трапеций. Во втором варианте — только треугольники (см.статью «формы крыши»). На такие сложные крыши потребуется больше кровельного материала, поскольку углы металлочерепицы нужно будет срезать. Для более точного расчета необходимы специализированные программы, например, «Кровля Профи».

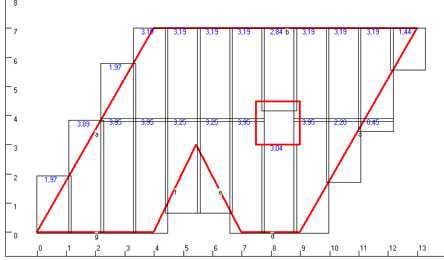

Пример расчета металлочерепицы в программе «Кровля Профи»

Программа позволяет определить количество и длину листов кровли для крыши любой сложности, а также добавить необходимые вырезы в скатах.

Не советуем прибегать к помощи онлайн-калькуляторов для расчета кровли. Если крыша комбинированная и трудна для самостоятельного расчета рекомендуем обратиться к профессионалам.

krovportal.ru

как рассчитать, посчитать кровлю, количество листов


Содержание:


Популярность металлочерепицы объясняется ее эстетичностью, надежностью и простотой укладки. Закупка требуемого количества материала проводится после его тщательного расчета.


Принципы рассчета металлочерепицы на кровлю


Чтобы понять, как рассчитать кровлю из металлочерепицы, важно ознакомится с главными принципами этого процесса. Сопроводительная техническая документация обычно содержит указание на общую и полезную ширину изделий. Показатель полезной площади обычно подается, как 1,11 м. При расчете металлочерепицы на крышу, а именно вертикальных рядов данного материала, проводится деление максимальной ширины ската на параметр рабочей ширины листа. Полученный результат округляется в сторону возрастания. В таком случае закладывается возможность укладки листов внахлест.


Далее проводится подсчет длины вертикального ряда и того, сколько листов потребуется в общем. Это подразумевает сложение длины скатов (дистанция между карнизом и коньком, между нижней и верхней точками), размера свеса с карниза и размера перехлеста. За размер свеса карниза в основном берут 40-50 мм: на этот показатель непосредственно влияет толщина металлического листа, используемого для изготовления металлочерепицы. Также размер свеса зависит от жесткости профиля.



Важность карнизного свеса достаточно большая, так как с его помощью предотвращается воздействие атмосферной влаги на внутренние полости кровли. Кроме этого, защиты требуют участки, где крыша стыкуются со стенами здания. Размер вертикального перехлеста обычно находится в пределах 150-250 мм: на это влияют характеристики материала и степень уклона кровли. Его выбирают до проведения расчета нужного количества материала.


На кровлях с небольшим уклоном понадобится дополнительная гидроизоляция и применение более прочного финишного покрытия: в таком случае наблюдается возрастание эксплуатационных нагрузок на конструкцию. В основном это реализуется за счет наибольшего нахлеста при укладке листового материала. В целом параметр вертикального нахлеста находится в прямой зависимости от угла наклона (минимальное его значение – 120 мм).

Способы сокращения отходов


Рассчитывая металлочерепицу на крышу, проводят округление точных результатов. Полученная разница между фактическим и округленным размером указывает на тот материал, которых уйдет в отходы. Если стоит задача, как рассчитать металлочерепицу на уже готовые скаты, то при этом в учет берутся их фактические размеры. Проведение расчета еще до того, как построена крыша, дает возможность коррекции кровельных скатов, что заметно снижает количество отходов. В случае с прямоугольными крышами это достигается за счет увеличения размеров обрешетки, которая выступает за пределы фронтонов. Корректировка вальмовой крыши осуществляется путем изменения угла уклона треугольных вальм.



Перед тем, как посчитать металлочерепицу, нужно обязательно учесть ширину конька. Если он имеет широкие лопасти (16,5 см), это дает возможность надежно покрыть промежуток от кровельного листа до конька. Таким образом решаются ситуации, когда лист оказывается на 3-5 см короче, чем того требует чертеж. Увеличение или уменьшение ската также может достигаться путем изменения выступов кобылок за края: так называют доски, применяющиеся для удлинения стропильных ног и обустройства свеса. На вальмовых крышах при выносе кобылок за края стен должно наблюдаться идентичное расстояние.

Расчет количества и длины листов


Нередко при закупке кровельного материала предоставляется возможность нарезки листов по необходимым размерам. В таком случае можно избежать вертикальных нахлестов, так как длина листа будет включать в себя и длину ската, и величину выступа свеса карниза. Чтобы реализовать такой способ, на место строительных работ вызывается специалист-замерщик. Длина листов может варьироваться в пределах 70-800 см.


Достоинствами нарезки листов металлической черепицы под заказ является максимальное снижения процента отходов материала и улучшение технических показателей кровельного пирога.



В этом способе имеются и недостатки:

  1. Хранение очень длинных листов вызывает дополнительные сложности. Стандартные изделия в этом отношении куда удобнее.
  2. Листы свыше 4,5 м достаточно сложны в укладке: это касается как их подъема, так и правильного закрепления. Наиболее удобный в этом отношении материал длиной 4-4,5 м.

Как посчитать материал для крыши правильно


Расчет количества металлочерепицы на скатную крышу прямоугольного типа проводится в несколько этапов:

  1. Промеряется длина каждого ската.
  2. Полученный результат суммируется с размером свеса.
  3. Промеряют конек.
  4. Высчитывается число рядов, с учетом ширины ската: для этого ее нужно разделить на параметр рабочей ширины листов. Полученный результат округляют в сторону возрастания.
  5. При расчете числа листов по длине в учет берутся вертикальные нахлесты. В случае несимметричности скатов каждый из них рассчитывается отдельно, а полученные результаты суммируются.



Что касается ломаной кровли, то каждую ее плоскость придется рассчитывать отдельно. Необходимо понимать, как рассчитать материал на крышу правильно. Вообще, при наличии сложных форм, рассчитать количество металлочерепицы на крышу поможет специальная программа. При ручном расчете рекомендуется использовать миллиметровую бумагу, с обязательным соблюдением масштаба и учетом необходимых нахлестов поперечного и продольного типа.


Сложные скаты чаще всего имеют треугольную или трапециевидную форму: наличие чертежных расчетов в этом случае обязателен. Проводя расчет листов металлочерепицы на крышу самостоятельно, важно руководствоваться общим правилом, согласно которому общая площадь материала всегда больше суммарной площади скатов кровли сложной формы на 18-20%.

Как рассчитать дополнительные и крепежные элементы


Наряду с кровельным материалом, при обустройстве крыши потребуются некоторые доборные элементы:

  • Конек.
  • Ветровая, примыкающая и торцевая планка.
  • Ендова.
  • Капельник.
  • Планка для снегозадержателя.



Доборные элементы имеют стандартную длину 2 м. При подсчете их точного количества проводится замер участков кровли, где они будут монтироваться. При этом коньки, карнизные и ветровые планки имеют нахлест от 100 мм, а ендовы – 300 мм. Длина конька делится на 1,9, с последующим округлением результата в сторону возрастания. Таким же образом рассчитывают и другие доборные элементы.


Изучая вопрос, как посчитать металлочерепицу на крышу, важно помнить также о крепежах. Необходимо выполнить расчет саморезов для металлочерепицы, учитывая как листы материала, так и дополнительные комплектующие. Речь идет о саморезах 4,8х35 мм или 4,8х29 мм. Обычно при использовании металлочерепицы на каждый 1 м2 требуется 7 саморезов: одна упаковка содержит 250 шт. Доборные элементы крепятся саморезами 4,8х70 мм, по 6 шт на каждый элемент. В одной упаковке имеется 100 таких крепежей.


kryshadoma.com

Как правильно рассчитать металлочерепицу на кровлю.

Металлочерепичная кровля выглядит эффектно и имеет массу достоинств, таких как надежность, небольшой вес, экономичность и долговечность. Однако, намереваясь применять этот материал для ваших строительных целей, нужно принять во внимание особенности металлочерепицы и правильно рассчитать ее количество.

Что учесть при расчете металлочерепицы на кровлю

Хотя за базовый параметр, который учитывается при расчете, обычно берут площадь кровли, важно понимать, что это величина является приблизительной, расчеты требуют точных замеров. На практике расход материала превышает площадь кровли в пределах 5-10 процентов на простых крышах и  до 20% на сложных.

В отдельных проектах расчет можно сделать самостоятельно. Например, воспользоваться специальным online-калькулятором на сайте компании «Стальной мир». Хотя даже при простом варианте кровли правильнее будет прибегнуть к помощи специалистов. Если же речь идет о сложной кровле (например, мансардной, вальмовой или сложнощипцовой,  с многочисленными изломами и/или  ярусами)  без профессиональных замерщиков точно не обойтись.  В любом случае настройтесь на то, что металлочерепицу придется покупать «с запасом». Во-первых, ее листы укладываются внахлест, величина которого (не меньше 120, обычно от 150 до 250 мм) уже как бы «съедается». Во-вторых, отходов (обрезков) даже при самом рациональном подходе избежать не удастся. В-третьих, нужно помнить, что металлочерепица относится к несимметричным материалам, ее листы имеют верх и низ, и укладываются они строго в заданном направлении. Изменять его в процессе монтажа нельзя, впрочем, как и переворачивать сами листы. Вследствие вышеназванных причин и происходит перерасход материала, особенно заметный в случае сложных кровельных конструкций. Вот почему для экономии материала и ваших средств и важен правильный расчет. Если есть возможность внести корректировки (например, в строящемся здании), лучше это сделать на этапе проектирования. Например, увеличив размер обрешетки, которая выступает за фронтоны (в случае прямоугольных крыш). Если же металлочерепица подбирается к уже готовой кровле, исходят из габаритов ее скатов и особенностей геометрии.

Методология расчета

Наиболее простыми в расчете оказываются  одно- или двухскатные кровли. В случае сложной кровли ее чертеж «разбивают» на прямоугольники (скаты), где нет изломов, либо на ровные участки в границах одного ската. Рассчитывают металлочерепицу уже исходя из этих единиц, то есть определяют, сколько готовых листов размещается на каждом скате. Как правило, у производителей металлочерепицы имеется целый размерный ряд по длине листов одинакового профиля, что расширяет возможности подбора.

Этапы расчета металлочерепицы на кровлю

Непосредственный расчет  металлочерепицы на кровлю включает следующие этапы:

  1. Определение необходимой длины листов и их количества.

Здесь  обязательно учитывают, что листы металлочерепицы имеют общую и полезную (рабочую) ширину. Важным моментом является карнизный свес, который защищает от осадков. Поэтому  длина ската будет складываться из длины листа и размера свеса (обычно 20-50 сантиметров, меньше его делать нежелательно) –  в случае расположения листов в один ряд. Если рядов несколько, то нужно учитывать еще размер нахлеста.

Итак, рассмотрим пример с двускатной кровлей с длиной ската 4,5 м и размером свеса 50 см, то есть общая длина ската с каждой стороны кровли составляет 5 м. Ширина ската (или длина кровли вдоль конька) пусть будет 8 м (плюс «выпуск»). Чтобы узнать необходимое нам количество листов (количество вертикальных рядов),  эту величину нужно поделить на полезную ширину металлочерепицы (например, 1,1 м,  как у марки «Монтеррей»), а результат округлить в сторону увеличения (до целого числа). В итоге получаем:  8м : 1,1м = 7, 27, что после округления составляет 8 полных листов (рядов) металлочерепицы длиной 5 метров каждый.

Чтобы определить количество метров квадратных (реальную площадь покрытия), количество листов умножаем на длину листа и его общую ширину с учетом нахлеста (1,18м, нахлест – разница в общей и полезной ширине  – в итоге составит 80 см):  8 х 5м х 1,18м  = 47,2 м2.  Таким образом, для одного ската потребуется 47,2 м2 металлочерепицы.  Учитывая, что кровля двухскатная, цифра удваивается, то есть ее площадь составит 94,4 м2, а количество листов металлочерепицы – 16 .

  1. Расчет паро- и гидроизоляции.

Квадратура стандартного рулона гидро-  и/или пароизоляционной пленки обычно 75 м2, но учетом нахлестов (15-20 сантиметров) она составит 60-65 м2. Общее число рулонов на всю кровлю определяется путем деления ее площади на квадратуру рулона (т.е. на 65 м2). Частное, полученное после деления, следует округлить до целого числа в сторону увеличения. В рассмотренном выше примере это будет: 94,4 : 65 = 1,45 или 2 рулона.

  1. Расчет крепежных элементов (саморезов для монтажа кровли).

Количество саморезов на метр квадратный, как правило, составляет 6-7 штук.  Рассчитать его можно по формуле: S x N = X, где S – площадь кровли, а  N – количество саморезов на метр квадратный. В нашем случае: 94,4х7= 661 шт.

  1. Расчет коньков, ветровых планок и других доборных элементов.

Стандартная (общая) длина планок 2 метра, а рабочая 1,9м (с учетом 10-сантиметрового нахлеста). Зная размер (длину) ската и длину конька, можно подсчитать общее число элементов добора.

Несколько дополнительных рекомендаций для расчета металлочерепичной кровли

  • Производители обычно имеют в ассортименте стандартный размерный ряд листов. Однако в зависимости от вашего проекта, в целях экономии отходов, можно заказать листы нестандартных размеров. При этом стоит учитывать, что листы большей длины сложнее в транспортировке, подъеме на крышу и монтаже. Оптимальная длина листа колеблется в пределах 4-5-ти метров.
  • При обработке металлочерепицы важно пользоваться специальным инструментом, а место среза должно находиться под другими листами во избежание коррозии. Его нужно обработать битумной мастикой или фасадной краской. Торцы же обычно имеют заводское покрытие, и обрезать их просто так нельзя.
  • Во избежание деформации листов, нежелательно резать металлочерепицу в местах перепада «волн». Резка обычно делается в определенных точках профиля, поэтому существуют так называемые «запретные» диапазоны длин, заказывать которые будет очень невыгодно (много отходов). Эти длины указаны в специальных таблицах.
  • При расчете металлочерепицы на кровлю нужно учитывать ширину конька, поскольку  с его помощью можно также сэкономить. Например, широкий конек (с широкими лопастями) может прикрыть небольшие зазоры между ним и листом металлочерепицы в случае, когда стандартный размер немного «не дотягивает» до необходимого. Также длина ската корректируется за счет увеличения/уменьшения карнизного свеса.
  • Листы разных производителей могут немного отличаться по размерам и, тем более, по цветовым оттенкам. Поэтому предпочтительно покупать все в одном месте, в том числе крепеж и доборные элементы.
  • Доверять нужно производителям с проверенной репутацией, которые дают гарантию на свою продукцию и  имеют  сертификаты качества как на готовую металлочерепицу, так и на сырье.

ООО «Стальной мир»  соответствует вышеназванному требованию и предлагает своим клиентам хороший  выбор металлочерепицы из европейского сырья по украинским ценам. К услугам клиентов – помощь в расчете материала вне зависимости от уровня сложности конструкции. Мы индивидуально подойдем к вашему заказу и поможем максимально эффективно подобрать марку металлочерепицы ее количество с минимимом отходов. С компанией «Стальной мир» вы будете уверены в надежности  крыши и спокойны относительно ее долговечности.

profnastil-kiev.com

Как накрыть крышу металлочерепицей? Монтаж, конструкция и состав кровли

Металлочерепица — красивый и прочный кровельный материал, правильный монтаж обеспечит ему долговечность и невосприимчивость к погодным явлениям.

Расчет количества необходимых материалов

Началу работы предшествует расчет металлочерепицы на крышу. У каждого элемента есть полная и полезная площадь. Полная — размер с учетом нахлеста, полезная — та, что фактически покрывает крышу.

Каждый производитель выпускает кровельный материал с отличным от других размером нахлеста:

  • 10 см, 12 см и т. д. по вертикали
  • 6 см, 8 см, 9 см — по горизонтали

Во время расчетов учитывается только полезная площадь листа. Его длину определяет длина волны в 35 см, количество волн может быть разным. Полезная длина листа у разных производителей колеблется от 35 см до 3,5 м. В соответствии с этим показателем и рассчитывают горизонтальные ряды.

Разнится и полезная ширина листов: от 1 м 5 см; 1 м 10 см и далее. Ширина листов — основа для определения количества вертикальных рядов.

Если скат крыши имеет правильную прямоугольную форму, горизонтальные ряды рассчитывают простым делением ширины ската на полезную ширину одного листа. Полученное число округляют в большую сторону.

Вертикальные ряды рассчитывают, поделив высоту ската на 35 см и тоже округлив в большую сторону. При минимальном угле наклона (менее 14 градусов), для нахлеста необходимо две волны.

Выполняя вычисления, к полученному количеству волн добавляется число, равное количеству рядов и отнимается один. Результат вычислений — количество листов металлочерепицы в вертикальном ряду. Умножение этого числа на количество вертикальных рядов дает количество листов на один скат.

Расчёт металлочерепицы на крышу при помощи программы

Другие элементы кровли, количество которых необходимо рассчитать:

  • Элементы, накрывающие конек и ребра; измеряется их общая длина, к ней прибавляется еще 10% на нахлесты
  • Элементы, образующие внутренний угол в месте соединения скатов — ендовы, внешняя и внутренняя
  • Карнизная планка — желательный, но не обязательный элемент, прикрывающий концы стропил; его длина равна периметру карнизов
  • Торцевая планка — закрывая торцы обрешетки, защищает листы черепицы от отрывания ветром; ее длина равна общей длине торцов
  • Пленка для гидроизоляции — количество материала равно площади кровли плюс 15 см для нахлеста каждого ряда
  • Пористая полоса для уплотнения в местах зазоров между коньком, ендовой
  • Бруски, равные стропилам по длине, доски для обрешетки; каждый скат закрывается ими с шагом 35 см

Задачи и кровельный пирог под металлочерепицу

Материалы, имеющие различное назначение, монтируются во время устройства кровли послойно:

  • Теплоизоляционный слой предохраняет стропильную систему от образования конденсата
  • Пароизоляция защищает гидрофобные теплоизоляционные материалы от влаги
  • Гидроизоляционный материал
  • Контробрешетка под металлочерепицу и обрешетка
  • Металлочерепица

Устройство кровельного пирога под металлочерепицу

Инструменты

  • Шуруповерт и шестигранная насадка для него
  • Высечные ножницы электрические или ниблер
  • Кровельные ножницы ручные
  • Киянки
  • Лобзик, молоток, ножовка (для монтажа стропил и обрешетки)
  • Уровень, отвес, нивелир

Инструменты для монтажа металлочерепицыУказанные на картинке инструменты применяются не только при монтаже металлочерепицы на крышу, но и при монтаже других элементов кровли. Например, монтаж ендовы металлочерепицы не получится без шуруповерта и электроножниц, т.к. необходимо подогнать ендову под нужную длину и затем закрепить ее.

Карнизная планка для металлочерепицы также подгоняется электроножницами и крепится шуруповертом. Здесь подробнее описан процесс монтажа этого элемента.

Технология покрытия крыши металлочерепицей

Обрешетка

Стропила для обрешетки 5х15 см располагают с шагом в 60-90 см.

Лучшей для устройства обрешетки считается дюймовая доска шириной 10 см.

Первая доска укладывается снизу, она толще других на 1-2 см. Вертикально направленными гвоздями 7-8 см она прибивается к стропилам.

Следующие доски прибиваются с шагом в 35 см (равным длине волны на листе), с обеспечением фронтонного свеса.

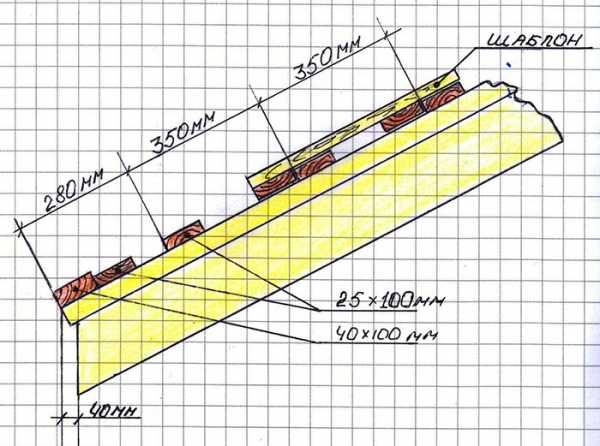

Шаг обрешетки для металлочерепицы

Внутренние ендовы и карнизная планка

Первыми, начиная снизу, закрепляют внутренние ендовы.

Вдоль всего нижнего края фиксируется пористая уплотняющая полоса.

До начала укладки черепицы закрепляется и карнизная планка. Она выравнивается вдоль нижнего обреза ската и фиксируется к обрешетке самосверлящими винтами. Стыкуются карнизы с нахлестом в 5-10 см.

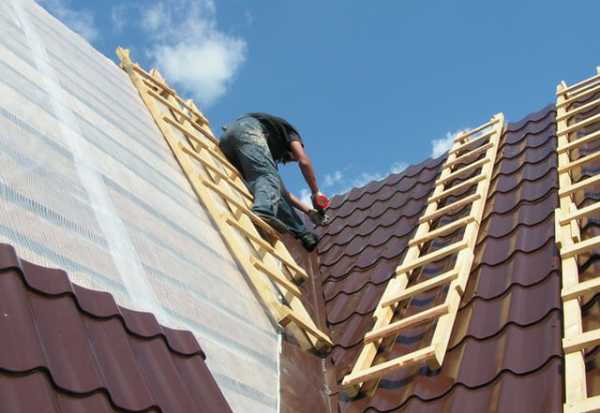

Укладка металлочерепицы на крышу

Покрытие кровли крыши металлочерепицей такова: первый лист закрепляется справа внизу.

Идеально ровный край первого ряда достигается благодаря доске, прибитой с выступом в 4-5 см к торцам стропил. Позднее она демонтируется.

Лист выравнивают по свесу фронтона и карниза, фиксируют саморезом в первую верхнюю волну справа с помощью шуруповерта.

Лучшими для крепежа считаются саморезы для кровли 35 мм, снабженные резиновой шайбой.

На первый накладывается второй лист, фиксируется в месте нахлеста саморезом. Далее укладывается третий лист в нижнем ряду или первый — во втором, для обеспечения правильной геометрической формы полотнища крыши.

Кроят листы электроножницами, фиксируют саморезом в прогиб профиля. Саморезы располагаются в шахматном порядке.

Монтаж профиля металлочерепицы

Монтаж конька металлочерепицы

Когда монтаж листов металлочерепицы завершен, вдоль конька наклеивается уплотняющая полоса, поверх нее — фиксируется сам конек.

Коньковые элементы крепятся и по ребрам с помощью специальных коньковых саморезов.

Монтаж торцевой планки для металлочерепицы

Торцевые планки закрепляются на заранее прибитом торцевом бруске, фиксируются сверху и по бокам. Сверху саморез входит в гребень волны металлочерепицы.

Чтобы нарастить ветровую планку, делают нахлест в 10 см.

Монтаж ендовы металлочерепицы

Нижняя ендова фиксируется на обрешетке с помощью кляммеров.

Верхняя — кровельными саморезами с шагом в 20-30 см по верхней части волны, не нарушая целостность нижней ендовы.

Схема монтажа нижней ендовы металлочерепицы

Снегозадержатели

Если длина ската велика, снегозадержатели устанавливают в два ряда. Во время устройства обрешетки, для них устанавливают дополнительный брус на расстоянии в 12 см от основной доски. К брусу снегозадержатель крепится анкером сквозь лист металлочерепицы и уплотняющую резиновую прокладку.

Оформление слуховых окон

Выступающее слуховое окно выполняется аналогично стыкам скатов: укладывают нижние ендовы, поверх них — черепицу, затем — верхние ендовы. Узел уплотняют саморасширяющейся лентой.

Схема оформления слуховых окон

Теплоизоляция

Под стропилами монтируется теплоизолирующий слой, под которым во всю длину помещения располагается пароизоляционная пленка.

Полотна пленки начинают натягивать снизу, между рядами делают нахлест 10-15 см, который проклеивается скотчем. Фиксируют пленку строительным степлером к стропилам.

Дойдя до конька, полотнище пленки не разрезают, переходят на следующий скат.

Металлочерепица — легкий, негорючий кровельный материал, его жесткость позволяет монтаж на обрешетку с достаточно большим шагом. Учитывая нагрузку, разницу в толщине металла и цене, можно подобрать оптимальный вариант. Залогом долговечности кровли является соблюдение всех правил и последовательности монтажа.

Видео о том, как правильно накрыть крышу металлочерепицей

В видео показаны этапы работ по монтажу металлочерепицы.

megabeaver.ru

Расчет материала на крышу из металлочерепицы

Металлочерепица востребована среди разнообразия современных кровельных материалов, и применяется в основном в частном строительстве для обустройства различных кровель, как односкатного и двускатного типов, а также крыш со сложной конструкцией. В силу своей не самой низкой стоимости, расчет металлочерепицы на крышу, должен производиться наиболее точно, чтобы в результате материала хватило, и не осталось слишком много лишних частей.

Особенности материала

Металлочерепицу можно отнести к жестким кровельным материалам, она отличается высокой прочностью и долговечностью. Контуры волны такого листа идентичны по форме натуральной черепице. За счет этого крыша любого здания, покрытая металлочерепицей, выглядит красиво, а полезный период эксплуатации такого покрытия превышает 50 лет.

К другим достоинствам применения металлочерепицы можно отнести:

  • Экономия средств, за счет сравнительно невысокой стоимости и длительного срока службы;
  • Небольшой вес – квадратный метр металлочерепицы в среднем составляет около 6 кг, поэтому его легко транспортировать и поднимать наверх, для этого не требуется специализированная техника. Также такой вес не оказывает существенной нагрузки на стены и фундамент здания и может быть выбран в качестве кровельного материала даже при проблемном фундаменте;
  • Отсутствие влияния на материал внешних факторов – уникальная структура и строение самого материала позволяет применять его в зонах с различными климатами. Кроме того, на нее не влияют лучи палящего солнца, дожди и снега, а также не страшен град и снег;
  • Разнообразие цветов, что позволяет воплощать в жизнь различные дизайнерские задумки и проекты;
  • Прочность, которая обеспечивает металлочерепице возможность выдерживать нагрузки, как во время ее монтажа, так и после;
  • Пожаробезопасность – она не горит и не поддерживает горение.

И хотя некоторые утверждают, что во время дождя металлочерепица доставляет шумовой дискомфорт, это совсем не так. При правильном выборе угла ската крыши и соблюдении технологии монтажа, во время осадков никакой шум не слышно.

Металлочерепица – не лучший выбор при обустройстве крыш сложной конструкции, так как в этом случае приходится резать материал, в результате чего образуется много отходов и отсутствует экономия.

Важной особенностью установки крыши из металлочерепицы является монтаж обрешетки. Расстояния между стропилами конструкции должны составлять от 600 до 1000 мм, расстояние между брусками обрешетки выбирают 350 мм. Обрешетка укладывается на гидроизоляционный слой.

Разновидности

В зависимости от производителя габариты листов могут отличаться, что следует учитывать при покупке. Различают несколько основных параметров, которые потом используют для расчета количества листов, необходимых для монтажа:

  • Полная длина, которая измеряется между краями кромок. Ее значение может варьироваться в пределах 0,5 – 6 метров, в зависимости от производителя. Наиболее популярный вариант, с длиной 4,5 метра. Такую металлочерепицу удобно транспортировать и поднимать на крышу, а также использовать для укладки;
  • Полная ширина, измеряется также между двумя другими кромками и может составлять от 1160 до 1190 мм;
  • Толщина листа – может быть различного размера, в зависимости от дополнительного покрытия защитными слоями. Наиболее распространенный вариант – листы с толщиной металла 0,5 мм. Более тонкие варианты отличаются повышенной хрупкостью, а более толстые не удобны в монтаже и используются для зданий с большой площадью крыши;
  • Высота волны и расстояние между соседними волнами. Стандартный шаг волны у всех производителей составляет 185 мм, а вот высота волны варьируется в пределах 0,5 – 0,7 мм;
  • Симметричность и ассиметричность. Волны могут быть как симметричного типа, так и ассиметричного, наиболее востребованы варианты с ассиметричным строением.

Есть еще параметры, которые обязательны при расчете количества листов металлочерепицы, которые учитывают полезную площадь листа и нахлесты. К таким параметрам относятся:

  • Полезная длина. У большинства производителей она находится в пределах от 1050 до 3500 мм. Она учитывает нахлест листов и составляет на 110 – 130 мм меньше, чем полное значение за счет того, что при монтаже листы заходят друг на друга;
  • Полезная ширина. Она обычно составляет от 60 до 80 мм, и обеспечивает надежную защиту от попадания воды и снега в помещение.

Внимание! Листы металлочерепицы имеют верхнюю и нижнюю части, что следует учитывать при монтаже. Если при установке их переворачивать и класть не одинаково, то будет много отходов и сложность работ увеличится.

Кроме листов, выпускаются и дополнительные элементы, которые также имеют свои определенные габариты:

  • Конек – длина обычно составляет 2 метра, при этом полезная длина будет составлять на 10 см меньше за счет монтажа внахлест. Кроме того, конек может быть выполнен различной геометрической формы и выбираться в зависимости от дизайна и предпочтений;
  • Ветровой профиль. Он также имеет стандартную длину – 2 метра и крепиться внахлест, при этом полезная длина будет составлять 1,9 метра. Он бывает разных видов, и выбирается в зависимости от вкуса и предпочтений;

Монтаж металлочерепицы производится при помощи кровельных самонарезающихся шурупов.

Расчет элементов

Расчет элементов для выполнения монтажа крыши из металлочерепицы зависит от сложности устройства кровли. Для начал рассчитывается площадь поверхности крыши. Если она имеет сложную конструкцию, то разбивается на простые фигуры, площадь которых можно вычислить, зная геометрические формулы. Потом площади всех фигур складываются, и получается общая площадь крыши.

Важно! Площадь кровли рассчитывается с учетом длины ската крыши, а не габаритов здания.

В зависимости от того, какие габариты листов металлочерепицы были приобретены, следует рассчитывать и их полезную площадь. Она определяется по расчетной формуле для определения площади прямоугольника, так как листы имеют идентичную форму. Причем, в некоторых магазинах имеется услуга по разрезанию листов по заданным покупателем параметрам.

Полученное значение площади крыши необходимо разделить на полезную площадь одного листа. Это значение и будет указывать на количество необходимых листов материала. Обязательно необходимо закладывать в расчеты запас, который должен составлять как минимум 5%. Он необходим в случаях, когда могут быть неправильно разрезаны листы, или не округлено значение в большую сторону при расчете.

Для расчета конька, следует длину крыши разделить на полезную дину элемента – 1,9 метра, а полученное значение округлить в большую сторону. Для расчета ветрового профиля, также берется полезная длина, расчет аналогичен. Только необходимо учитывать количество скатов, на которых будет установлен этот элемент и домножить его значение на эту цифру.

Для расчета элементов крепления следует учитывать площадь крыши, а саморезов брать в расчете из того, что на 1 квадратный метр металлочерепицы требуется около 6 -8 саморезов. В зависимости от выбора производителя, могут отличаться и типы крепежных элементов, обычно они указываются производителем металлочерепицы. Кроме того, для доборных элементов количество крепежных саморезов рассчитывается исходя из того, что шаг крепления их будет составлять 12- 13 см.

Сложные конструкции крыш

Сложная крыша требует более детального описания расчетов. В этом случае, все элементы крыши рисуются на бумаге, и разбиваются на простые геометрические фигуры.

Резать материал на простые прямоугольные элементы не сложно, при этом образуется небольшое количество отходов. А вот при резке по диагонали, количество отходов значительно возрастает. Это необходимо обязательно учитывать при подсчете.

Рассчитывая и количество листов, и дополнительны элементы следует учитывать их полезные габариты, которые при укладке внахлест обычно уменьшаются на 10- 15 см.

Рекомендуется не покупать листы слишком большого размера – более 4,5 метров, так как их очень неудобно поднимать на крышу, они могут сломаться, или деформироваться.

На данный момент в сети существует большое количество специальных калькуляторов, предлагающих после ввода некоторых параметров произвести расчет материала. Но в большинстве случаев такие расчеты оказываются неточными и с большими погрешностями. Поэтому самостоятельный расчет поможет сэкономить и правильно вычислить объемы материалов, тем более что он не сложен и не требует знания особых формул. Следует лишь учитывать параметры нахлестов.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Сколько нужно металлочерепицы для крыши?

10 причин покупать стройматериалы в СТК «Успех»

1. Широкий ассортимент

В каталоге товаров представлено свыше 7000 наименований стройматериалов таких, как кирпич, стеновые материалы, ЖБИ, сыпучие материалы, листовые материалы, пиломатериалы, изоляционные материалы, сухие смеси, металлопрокат, бетон, цемент и пр.

2. Цены на коротком поводке

Наши цены действительно ниже. Не верите? Сравните! Найдете дешевле – позвоните нам и сообщите, тогда мы продадим вам товар по еще более низкой стоимости! К тому же у нас действует система накопительных и индивидуальных скидок для постоянных клиентов.

3. Доставка без проблем и задержек

У нас есть собственная служба доставки, которая осуществляет транспортировку строительных материалов по всей России и в страны ближнего зарубежья (Казахстан). Менеджер рассчитает точную стоимость и обсудит с вами все условия и нюансы по телефону.

4. Мы – надежный продавец и партнер

СТК «Успех» располагается не только в интернете, но у нас есть и физический адрес. В случае, если вас не устроит качество или сроки поставки товара, то смело можете приходить в наш офис и разрешить все проблемы с менеджером.

5. Работаем без серых схем

Мы работаем только с надежными производителями и дилерами. Весь товар проходит тщательную проверку качества.

6. Удобная система оплаты

Как оплачивать покупки? Наличными или банковскими картами при получении товара. Безналичным способом для юридических лиц. Кроме того вы можете оформить покупку стройматериалов в кредит.

7. Гибкий график работы

Мы работаем для Вас 5 дней в неделю с 8-00 до 17-00, но наши менеджеры всегда на связи — даже в выходные!

8. Заботимся о своих клиентах

Мы отслеживаем обратную связь при помощи отзывов о нашей работе и, конечно, прислушиваясь к ним, работаем над своим имиджем в глазах покупателей и партнеров!

9. Не покупки, а развлекупки

Мы регулярно проводим акции и распродажи строительного ассортимента, о чем всегда оповещаем наших клиентов как на сайте, так и по электронной почте (для зарегистрированных пользователей).

10. Открыты к предложениям и изменениям

Вы всегда можете написать нам на электронную почту [email protected] или в рубрику Вопрос-ответ свои предложения или вопросы.

stk-uspeh.ru

правила и этапы проведения вычислений

Металлочерепица – это материал практически универсальный, который может быть использован для покрытия новых строений или для выполнения ремонта старых крыш. Достаточно простая технология монтажа позволяет производить кровельные работы самостоятельно. Но перед тем как браться за выполнение работ, необходимо рассчитать металлочерепицу на крышу. Ведь для выполнения монтажа необходимо заранее приобрести материал в нужном количестве.

Решить вопрос, как рассчитать сколько нужно металлочерепицы на крышу, можно по-разному. Можно, например, обратиться в офис компании, которая занимается продажей металлочерепицы. Практически все серьезнее торговые организации предоставляют своим покупателям бесплатную услугу по выполнению расчетов.

Вторым вариантом решения проблемы является использование онлайн сервисов по расчету количества металлочерепицы. Такие специальные калькуляторы для расчета количества материала можно найти на сайтах торговых и строительных компаний. Если же ни один из названных вариантов не подходит, то произвести расчеты можно и самостоятельно.

Перед тем, как посчитать металлочерепицу на крышу, следует определиться с выбором материала. Дело в том, что продукция разных производителей могут иметь разные геометрические размеры.

Два вида ширины металлочерепицы

Производитель металлочерепицы, как правило, указывают два значения ширины материала – реальную и полезную. В чем же отличия этих замеров? С реальной шириной все просто, этот замер выполняется от кромки для кромки материала. Полезная ширина материала всегда меньше реальной на ширину нахлеста.

Совет! Как правило, ширина нахлеста листов металлочерепицы по длине составляет «одну волну», то есть 6-10 см в зависимости от вида профиля материала.

Длина листов

Длина листа может быть фиксированной или нет. Так, например, финская металлочерепица «Такотта» (Takotta) изготавливается листами фиксированной длины. А вот черепицу других марок можно заказывать по индивидуальным размерам. Большинство производителей предлагает потребителям возможность заказать металлочерепицу листами, заданной длины.

Индивидуальный заказ длины материала имеет свои преимущества, так как в этом случае, появляется возможность формировать покрытие без нахлестов по горизонтали. Для заказа листов металлочерепицы по индивидуальным размерам, необходимо будет замерить длину ската, то есть, расстояние, разделяющее карниз и конек крыши. Кроме того, необходимо будет добавить ширину карнизного свеса

Совет! Для того чтобы воспользоваться услугой по заказу металлочерепицы по индивидуальным размерам, необходимо воспользоваться услугами профессионального замерщика.

Плюсы заказа металлочерепицы по индивидуальным размерам:

  • Сокращение количества отходов материала;
  • Повышение надежности покрытия, так как на нем сокращается количество нахлестов.

К минусам такого решения стоит причислить:

  • Доставлять, переносить и хранить листы металлочерепицы длиной более 4-4,5 метров достаточно сложно.
  • Листы значительной длины сложно поднимать на крышу и выравнивать перед закреплением на основании.

Совет! Если длина скатов кровли более 4,5 метров, стоит отказаться от идеи однорядной укладки, особенно, если планируется выполнить кровельные работы самостоятельно.

Выполнение расчетов

Рассмотрим, как рассчитать количество металлочерепицы на крышу с прямоугольными свесами. Этапы работы:

  • Производится замер ширины ската вдоль карниза;
  • Производится замер длины ската, к полученной цифре прибавляется ширина карнизного свеса.
  • Производится замер длины конька кровли.
  • Производится расчет количества вертикальных рядов.
  • Производится выбор схемы укладки (одно- или многорядная) и выбор длин листов в рядах.

В том случае, если скаты кровли несимметричны, необходимо производить расчет отдельно для каждого из них. Для выполнения расчетов для крыши сложной формы нужно выполнять расчеты для каждой плоскости отдельно.

Совет! Для выполнения расчетов для сложной кровли, нужно будет сделать чертеж в масштабе на миллиметровой бумаге. После завершения расчетов, необходимо увеличить полученное значение на 20%, так как при укладке материала на такие кровли образуется большое количество отходов.

Как рассчитать количество рядов по вертикали?

Эта часть работы самая простая. Нужно просто разделить ширину ската на показатель полезной ширины листа материала. Полученное значение нужно округлить в большую сторону.

Как рассчитать длину листов?

Прежде всего, следует определиться с числом горизонтальных рядов. В большинстве случаев, выбирается двухрядная укладка материала. Чтобы определить длину листов, необходимо:

  • Сложить длину ската, ширину карнизного свеса и ширину нахлеста в горизонтальном ряду. Ширина нахлеста, как правило, составляет 15 см. Количество нахлестов определяется числом горизонтальных рядов.
  • Полученную общую длину следует разделить на число рядов, если планируется двухрядная укладка, то общая длина делится пополам.
  • Далее, сверяясь с таблицей «запрещенных длин», следует подобрать длину листов верхнего и нижнего ряда так, чтобы выбранные значения в сумме давали общую длину покрытия.

Как определить количество доборных элементов?

Для монтажа кровли необходимы специальные доборные элементы – коньковые, ендовные, карнизные, ветровые планки и пр. Стандартные доборы имеют длину 2 метра, поэтому для расчета их количества измеряется длина мест их установки. При выполнении расчетов следует учитывать то, что доборы устанавливают с нахлестом шириной 10 см.

Если кровля имеет прямоугольные скаты и простую форму, то выполнить расчеты количества материалов (металлочерепицы и доборных элементов) можно самостоятельно. Для крыш сложной формы лучше заказать выполнение расчетов профессионалам, либо воспользоваться специальными программами.

okrovlenadom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
