Обрешетка под мягкую кровлю — схемы устройства и монтаж пошагово!

Мягкая кровля все чаще применяется для оформления крыш в малоэтажном строительстве. Она практична, красива, современна и надежна. Но долговечность ее службы будет зависеть от того, правильно ли производился монтаж. Немалое значение имеет правильная обрешетка под мягкую кровлю. Как правильно ее сделать, каким требованиям она должна отвечать?

Обрешетка под мягкую кровлю

Обрешетка под мягкую кровлю

Монтаж мягкой кровли на обрешетку

Монтаж мягкой кровли на обрешетку

Содержание статьи

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица

Гибкая черепица

Гибкая черепица Ruflex МINT

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Гибкая черепица

Гибкая черепица

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Монтаж гибкой черепицы

Цены на различные виды и производителей гибких черепиц

Гибкая черепица

Что такое обрешетка, ее виды

Обрешетка – это необходимый для каждой крыши элемент, представляющий собой систему досок и брусьев, на которые крепится кровельный материал. Она бывает разных типов, выбор среди которых выполняется в зависимости от того, какой кровельный материал используется. Например, если крыша будет покрываться шифером, профлистом, то обрешетка может быть разреженной, то есть между ее элементами будут иметься зазоры (определенный шаг). Если же на кровлю будут монтироваться покрытия мягкие, то обрешетка должна быть сплошной, без зазоров. Для укладки битумной черепицы придется использовать именно сплошной тип обрешетки.

Монтаж сплошной обрешетки

Монтаж сплошной обрешетки

На заметку! Обрешетка может иметь сразу два слоя – разреженный и сплошной. За счет этого удастся добиться хорошей вентиляции кровли, уложить теплоизоляцию и улучшить качество и надежность крыши в целом.

Устройство сплошной обрешетки

Устройство сплошной обрешетки

Разреженная обрешетка всегда укладывается перпендикулярно стропилам крыши (параллельно коньку), сплошная фиксируется поверх смонтированной разреженной. При этом не стоит забывать и об укладке тепло- и гидроизоляционных материалов.

Кровля дома из гибкой черепицы

Кровля дома из гибкой черепицы

Качественная и правильно смонтированная обрешетка под мягкую кровлю должна отвечать следующим критериям:

  • быть прочной;
  • не прогибаться под весом кровельного материала;
  • оставаться устойчивой даже под воздействием факторов окружающей среды;
  • быть ровной – не иметь бугров, выступов, неровностей, все острые элементы с нее удаляются, шляпки гвоздей и саморезов не должны выступать над уровнем горизонтальной поверхности досок;
  • не должна иметь больших зазоров между отдельными элементами (максимальный шаг – 1 см).
Кровельный пирог под гибкую черепицу

Кровельный пирог под гибкую черепицу

На заметку! Иногда сплошная обрешетка укладывается прямо на стропила, без использования обрешетки разреженной – так называемый однослойный настил. Это делается для ускорения процесса строительства, обычно вариант применяется только для домов, которые не нуждаются в усиленном утеплении и гидроизоляции.

Монтаж обрешетки

Монтаж обрешетки

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Материалы для сплошной обрешетки

Материалы для сплошной обрешетки

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Фанера ФСФ хвойная

Фанера ФСФ хвойная

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB, несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Ориентированно-стружечная плита (OSB)

Ориентированно-стружечная плита (OSB)

Обрешетка под мягкую кровлю может быть изготовлена из

обрезной или шпунтованной хвойной доски. Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Обрешетка из досок под мягкую кровлю

Обрешетка из досок под мягкую кровлю

Важно! Дерево перед использованием в строительстве должно быть обработано антисептическими составами, а также препаратами, повышающими огнестойкость материала.

Цены на различные виды строительных досок

Доски строительные

Правила изготовления обрешетки

Создание обрешетки может производиться только с соблюдением определенных правил. В противном случае конструкция не будет служить долго, быстро испортится. А производитель мягкой черепицы не дает гарантии на свой материал в случае нарушения технологии монтажа.

Итак, особого внимания требует определение значение угла наклона ската кровли. Если он совсем мал и составляет всего 5-10 градусов, то мягкую черепицу укладывать необходимо только на сплошную обрешетку, изготовленную из фанеры, досок. Да и вообще в таком случае данный материал использовать не рекомендуется. В случае если угол ската равен значению в пределах 10-15 градусов, то обрешетка изготавливается из бруса сечением 45х50 мм, закрывается фанерой или OSB. Бруски устанавливаются с шагом 45 см. Если угол превышает 15 градусов, то для создания обрешетки применяется брус такого же сечения, но монтируется с шагом 60 см.

Как рассчитать угол наклона кровли

Как рассчитать угол наклона кровли

Внимание! При расчете требований к обрешетке важно учитывать климатические особенности региона – нагрузку, которую будет испытывать кровля из-за снежного покрова. Также учитывается нагрузка, которая будет создаваться и из-за самого кровельного материала.

Таблица. Зависимость шага стропил от толщины используемого материала.

Шаг, смТолщина фанеры, ммТолщина OSB, ммТолщина доски, мм
3099Не используется
60121220
90181823
120212130
150272737

Во время монтажа обрешетки стоит помнить и о компенсационных зазорах, которые оставляются между элементами материала, из которого создается сплошное основание. Зазор между листами фанеры или OSB должен быть равен 5-10 мм. В случае разбухания материала он спасет кровлю от искривления, а кровельный материал – от повреждения.

Монтаж фанеры

Монтаж фанеры

Цены на фанеру

Фанера

Технология создания обрешетки. Особенности конструкции

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

Мауэрлат для двухскатной крыши

Мауэрлат для двухскатной крыши

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

Стропильная система

Стропильная система

На заметку! Если обрешетка монтируется из доски, то ее края важно скруглить, чтобы в будущем избежать возникновения неровностей на поверхности.

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой. Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли.

Кровельная вентиляция

Кровельная вентиляция

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Утепление мансардной крыши пенопластом

Утепление мансардной крыши пенопластом

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Размещение листов фанеры или ОСП на стропилах крыши

Размещение листов фанеры или ОСП на стропилах крыши

Важно! После того как будут закончены работы по созданию обрешетки, на ровное основание производится укладка подкладочного ковра. Только после этого происходит монтаж самой гибкой черепицы.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Установка капельника

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Пароизоляционная мембрана

Крепление пароизоляции

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Далее укладывается утеплитель

Укладка минеральной ваты

Укладка минеральной ваты

Внимание! Изнутри к стропилам через мембрану прибиваются несколько опорных досок, которые помогут удержать утеплитель на месте.

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Схема крепления контрбрусков

Бруски прибиваются

Бруски прибиваются

Результат работы

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Монтаж основания из ориентировано-стружечной плиты

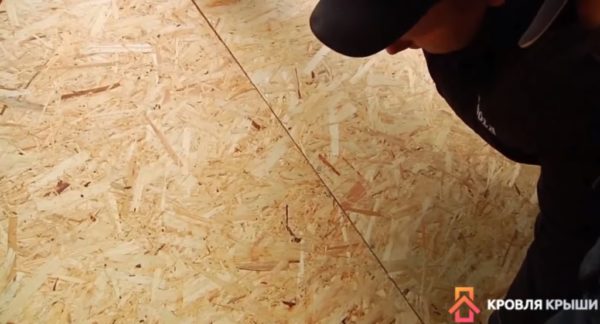

Между листами остаются небольшие зазоры

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы. Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит.

krysha-expert.ru

Подготовка крыши под мягкую кровлю — фото и видео инструкция

Битумная черепица в последние годы стала одним из самых популярных кровельных покрытий, благодаря своему оригинальному внешнему виду, имитирующему классическую керамическую черепицу. Простая технология фиксации гонтов с помощью самоклеящегося слоя упрощает самостоятельную укладку материала, но перед началом монтажных работ конструкции крыши требуется основательная подготовка. В этой статье мы расскажем, как выполняется устройство кровельного пирога под мягкую черепицу.

Содержание статьи

Особенности материала

Мягкой кровлей называют битумную черепицу, которая производится из стеклохолста или полиэстера, пропитанного модифицированным нефтяным битумом или синтетическим каучуком. Внешняя поверхность гонта посыпается базальтовой или минеральной крошкой для придания цвета, фактуры и механической прочностью материалу. Мягкую черепицу производят в виде плиток с фигурным краем длина которых составляет 100 см, ширина 30-45 см, а толщина 0,3-0,45 мм. Это кровельное покрытие обладает следующие особенности:

  1. Легкий вес. Квадратный метр мягкой кровли весит не более 13 кг, что позволяет не утяжелять устройство стропильного каркаса дополнительными элементами.
  2. Гибкость. Материал обладает высокой эластичность и гибкостью, поэтому легко укладывается на крыши сложной формы.
  3. Долговечность. Срок службы крыши с таким покрытием составляет до 70 лет, при чем она не требует особого обслуживания.
  4. Устойчивость к факторам внешней среды. Мягкую кровлю ценят за высокую влагостойкость, толерантность к воздействию ультрафиолета и перепадам температуры.

Обратите внимание! Мягкую кровлю не рекомендуется монтировать на сооружения с высоким риском возгораний, так как она относится к легковоспламеняющимся материалам. Чтобы снизить вероятность пожаров, устройство стропильного каркаса выполняют с обязательной обработкой огнеблокирующими препаратами.

Состав мягкой кровли

Состав мягкой кровли

Характеристики мягкой черепицы

Характеристики мягкой черепицы

Нюансы работы

Мягкую кровлю фиксируют на основании с помощью самоклеящегося слоя из легкоплавкого битума на нижней стороне материала, защищенного полиэтиленовой защитной пленкой. Устройство крыши из битумной черепицы можно выполнять только при определенных погодных условиях:

  • Температура окружающего воздуха не должна быть ниже 5-10 градусов, так как в противном случае битумный слой придется разогревать принудительно с помощью строительного фена или газовой горелки, рискуя повредить черепицу.
  • Температура окружающего воздуха не должна превышать 25 градусов, чтобы при обустройстве крыши битумный слой не плавился и не стекал вниз склона.
  • Устройство мягкой кровли выполняют в сухую, не дождливую погоду на высушенное основание, чтобы не допустить загнивание стропильного каркаса и финишного покрытия в процессе эксплуатации.

Важно! Хранить битумную черепицу для настила крыши необходимо в сухом, защищенном от прямых солнечных лучей месте, чтобы предотвратить расплавление битумного клеящегося слоя. Снимать с гонта защитную пленку во избежание слипания материала до монтажа покрытия не рекомендуется.

Технология укладки гонта

Технология укладки гонта

Требования к основанию

Устройство мягкой кровли начинают с подготовки основания, от прочности и надежности которого зависит срок эксплуатации и влагостойкость конструкции. Процесс создания кровельного пирога под битумную кровлю должен выполняться строго в соответствии технологией. Основание обеспечивает гибкой черепице следующие условия:

  1. Механическую прочность. Мягкую кровлю укладывают исключительно на сплошную обрешетку, так как самостоятельно держать форму она не способна. Поэтому основание для монтажа покрытия изготавливают из листов влагостойкой фанеры или древесностружечной плиты.
  2. Гладкость. Нижняя поверхность гибкой кровли легко повредить, поэтому укладку производят на подкладочный ковер, однако, и основание не мешает острогать, освободить от сучков и зазубрин.
  3. Ровную поверхность. Монтаж крыши из битумной черепицы не терпит кривизны. Любой перекос обрешетки приведет к появлению зазоров между гонтами.
  4. Вентиляцию. Вентиляционный зазор между кровельным покрытием из битумной черепицы и стропильным каркасом должен составлять не менее 50 мм, чтобы избежать «парникового эффекта» и появления конденсата.

Учтите, что соответствие основания правильной технологии гарантирует длительный срок эксплуатации крыши, отсутствие протечек и механических повреждений каркаса.

Кровельный пирог под битумную черепицу

Кровельный пирог под битумную черепицу

Требования к обрешетке

Требования к обрешетке

Технология подготовки

Кровельный пирог, с помощью которого выполняется устройство мягкой кровли, состоит из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, подкладочного ковра и финишного покрытия. Качество конструкции зависит от правильности расчета, очередности и совместимости материалов. Подготовка крыши под мягкую черепицу производится следующим образом:

  • В первую очередь, необходимо проверить состояние стропильного каркаса. Все сгнившие элементы нужно заменить. Выполнить повторную обработку антипиреном и антисептиком.
  • Поверх стропил полосами с нахлестом закрепить паропроницаемую мембранную гидроизоляцию. Гидроизоляционный материал фиксируют строительным степлером с провисанием, чтобы избежать разрыв в случае протечки.
  • Поверх гидроизоляции приколачивают рейки контробрешетки толщиной 3-4 см для обеспечения вентиляционного зазора. Затем перпендикулярно стропилам фиксируют разреженную обрешетку из обрезной доски с шагом 30-50 см.
  • На дополнительную обрешетку приколачивают листы фанеры или ОСБ, делая между ними зазор 1-3 мм.
  • На сплошное основание укладывают подкладочный ковер, на который в последствии настилают мягкую кровлю.

Опытные мастера отмечают, что устройство качественного, надежного основания делают битумную кровлю более долговечной и устойчивой к механическим повреждениям. Поэтому в процессе работу нужно неукоснительно соблюдать технологию и рекомендации производителей.

Материалы для изготовления сплошной обрешетки

Материалы для изготовления сплошной обрешетки

Подкладочный ковер под мягкую кровлю

Подкладочный ковер под мягкую кровлю

Видео-инструкция

krovlyakrishi.ru

Монтаж крыши под мягкую кровлю

Подготовка крыши под мягкую кровлю – особенности технологии

Битумная черепица в последние годы стала одним из самых популярных кровельных покрытий, благодаря своему оригинальному внешнему виду, имитирующему классическую керамическую черепицу. Простая технология фиксации гонтов с помощью самоклеящегося слоя упрощает самостоятельную укладку материала, но перед началом монтажных работ конструкции крыши требуется основательная подготовка. В этой статье мы расскажем, как выполняется устройство кровельного пирога под мягкую черепицу.

Особенности материала

Мягкой кровлей называют битумную черепицу, которая производится из стеклохолста или полиэстера, пропитанного модифицированным нефтяным битумом или синтетическим каучуком. Внешняя поверхность гонта посыпается базальтовой или минеральной крошкой для придания цвета, фактуры и механической прочностью материалу. Мягкую черепицу производят в виде плиток с фигурным краем длина которых составляет 100 см, ширина 30-45 см, а толщина 0,3-0,45 мм. Это кровельное покрытие обладает следующие особенности:

  1. Легкий вес. Квадратный метр мягкой кровли весит не более 13 кг, что позволяет не утяжелять устройство стропильного каркаса дополнительными элементами.
  2. Гибкость. Материал обладает высокой эластичность и гибкостью, поэтому легко укладывается на крыши сложной формы.
  3. Долговечность. Срок службы крыши с таким покрытием составляет до 70 лет, при чем она не требует особого обслуживания.
  4. Устойчивость к факторам внешней среды. Мягкую кровлю ценят за высокую влагостойкость, толерантность к воздействию ультрафиолета и перепадам температуры.

Обратите внимание! Мягкую кровлю не рекомендуется монтировать на сооружения с высоким риском возгораний, так как она относится к легковоспламеняющимся материалам. Чтобы снизить вероятность пожаров, устройство стропильного каркаса выполняют с обязательной обработкой огнеблокирующими препаратами.

Состав мягкой кровли

Характеристики мягкой черепицы

Нюансы работы

Мягкую кровлю фиксируют на основании с помощью самоклеящегося слоя из легкоплавкого битума на нижней стороне материала, защищенного полиэтиленовой защитной пленкой. Устройство крыши из битумной черепицы можно выполнять только при определенных погодных условиях:

  • Температура окружающего воздуха не должна быть ниже 5-10 градусов, так как в противном случае битумный слой придется разогревать принудительно с помощью строительного фена или газовой горелки, рискуя повредить черепицу.
  • Температура окружающего воздуха не должна превышать 25 градусов, чтобы при обустройстве крыши битумный слой не плавился и не стекал вниз склона.
  • Устройство мягкой кровли выполняют в сухую, не дождливую погоду на высушенное основание, чтобы не допустить загнивание стропильного каркаса и финишного покрытия в процессе эксплуатации.

Важно! Хранить битумную черепицу для настила крыши необходимо в сухом, защищенном от прямых солнечных лучей месте, чтобы предотвратить расплавление битумного клеящегося слоя. Снимать с гонта защитную пленку во избежание слипания материала до монтажа покрытия не рекомендуется.

Технология укладки гонта

Требования к основанию

Устройство мягкой кровли начинают с подготовки основания, от прочности и надежности которого зависит срок эксплуатации и влагостойкость конструкции. Процесс создания кровельного пирога под битумную кровлю должен выполняться строго в соответствии технологией. Основание обеспечивает гибкой черепице следующие условия:

  1. Механическую прочность. Мягкую кровлю укладывают исключительно на сплошную обрешетку, так как самостоятельно держать форму она не способна. Поэтому основание для монтажа покрытия изготавливают из листов влагостойкой фанеры или древесностружечной плиты.
  2. Гладкость. Нижняя поверхность гибкой кровли легко повредить, поэтому укладку производят на подкладочный ковер, однако, и основание не мешает острогать, освободить от сучков и зазубрин.
  3. Ровную поверхность. Монтаж крыши из битумной черепицы не терпит кривизны. Любой перекос обрешетки приведет к появлению зазоров между гонтами.
  4. Вентиляцию. Вентиляционный зазор между кровельным покрытием из битумной черепицы и стропильным каркасом должен составлять не менее 50 мм, чтобы избежать «парникового эффекта» и появления конденсата.

Учтите, что соответствие основания правильной технологии гарантирует длительный срок эксплуатации крыши, отсутствие протечек и механических повреждений каркаса.

Кровельный пирог под битумную черепицу

Требования к обрешетке

Технология подготовки

Кровельный пирог, с помощью которого выполняется устройство мягкой кровли, состоит из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, подкладочного ковра и финишного покрытия. Качество конструкции зависит от правильности расчета, очередности и совместимости материалов. Подготовка крыши под мягкую черепицу производится следующим образом:

  • В первую очередь, необходимо проверить состояние стропильного каркаса. Все сгнившие элементы нужно заменить. Выполнить повторную обработку антипиреном и антисептиком.
  • Поверх стропил полосами с нахлестом закрепить паропроницаемую мембранную гидроизоляцию. Гидроизоляционный материал фиксируют строительным степлером с провисанием, чтобы избежать разрыв в случае протечки.
  • Поверх гидроизоляции приколачивают рейки контробрешетки толщиной 3-4 см для обеспечения вентиляционного зазора. Затем перпендикулярно стропилам фиксируют разреженную обрешетку из обрезной доски с шагом 30-50 см.
  • На дополнительную обрешетку приколачивают листы фанеры или ОСБ, делая между ними зазор 1-3 мм.
  • На сплошное основание укладывают подкладочный ковер, на который в последствии настилают мягкую кровлю.

Опытные мастера отмечают, что устройство качественного, надежного основания делают битумную кровлю более долговечной и устойчивой к механическим повреждениям. Поэтому в процессе работу нужно неукоснительно соблюдать технологию и рекомендации производителей.

Материалы для изготовления сплошной обрешетки

Подкладочный ковер под мягкую кровлю

Видео-инструкция

Устройство и возведении обрешетки для гибкой черепицы

Мягкая кровля идеально приспосабливается к любым геометрическим особенностям кровли. Такое покрытие для крыш популярно и востребовано благодаря значительному количеству достоинств, а кроме того мягкая кровля весьма доступна по цене. Чтобы получить качественное и долговечное покрытие с использованием мягкой кровли, необходимо выполнить ряд обязательных условий, основными из которых являются грамотное устройство каркаса, обрешётки и кровельного пирога, а также соблюдение поэтапной технологии всех монтажных работ.

Устройство каркаса и кровельного пирога

Монтаж любого основания начинается с устройства каркасной конструкции. Особенности мягкого кровельного покрытия требуют выполнения качественного кровельного пирога, основу которого составляет утеплитель.

Несмотря на большое количество вариантов выполнения теплоизоляции, наиболее удачным является размещение утеплителя между стропильной системой. Стандартные размеры теплоизолирующих плит составляют шестьдесят сантиметров. Исходя из этих показателей и должен выполняться каркас стропильной конструкции.

Структура кровельного пирога теплой крыши

После утепления крыши необходимо выполнить укладку пароизоляции с внутренней стороны помещения, после чего допускается закрыть пароизолирующую плёнку досками. Далее этот каркас может быть использован для выполнения внутренней отделки и зашит ГВЛ, вагонкой или любым другим материалом.

Все последующие работы по обустройству кровельного пирога выполняются с внешней стороны крыши. На следующем этапе необходимо уложить гидроизоляционный слой и закрепить его посредством брусов с сечением 5 x 5 сантиметров.

В заключение укладывается обрешётка из фанеры или качественной доски с показателем влажности на уровне 20%.

Требования к обрешётке

Чтобы выполнить качественный обрешеточный настил под мягкую кровлю рекомендуется использовать специальную влагостойкую фанеру или OSP, обрезные доски из хвойной древесины и оцинкованные гвозди для крепления .

Устройство сплошной обрешетки для мягкой кровли

На первом этапе монтажных работ следует обустроить первый, рабочий слой основания, посредством крепления брусков на несущую конструкцию. От качества этого слоя зависит долговечность и надёжность всего покрытия.

Торцевые участки необходимо максимально ровно закруглить, чтобы получился плавный переход под кровельный материал. Все обрешёточные бруски необходимо устанавливать строго горизонтально.

Для финишного слоя основания целесообразно использовать кровельную фанеру, которую рекомендуется предварительно обработать посредством специальных антисептического и гидроизолирующего составов.

В зависимости от вида кровельного материала может потребоваться укладка слоя гидроизоляции .

Основные требования к используемому материалу:

  • ширина качественной обрезной доски должна составлять не менее четырнадцати сантиметров;
  • деревянные бруски должны иметь влажность на уровне двадцати процентов, а габаритные размеры этого пиломатериала изменяются в процессе выполнения обрешёточного основания;
  • вместо диффузной плёнки можно использовать подкровельную;
  • не следует забывать о кровельных прогонах, которые повышают надёжность конструкции.

к содержанию ↑

Технология монтажа

Таблица расчета параметров обрешетки

Для получения сплошного покрытия, деревянная основа монтируется двумя слоями. Подобное покрытие должно быть лишено острых углов и заломов, что минимизирует перегибы и трения мягкого кровельного покрытия.

Чтобы выполнить правильное устройство кровли пиломатериал располагается лотками вверх, что позволяет просачивающейся влаге стекать вниз, а не через стыки в подкровельное пространство.

Стандартный шаг обрешётки под мягкую кровлю зависит от нескольких факторов, основополагающими из которых являются кровельный уклон, сила ветров и степень парусности кровельного материала. Как правило он равен 40-60 см.

Укладка основания под гибкую черепицу

Фанера и ОСП является оптимальным материалом для обрешётки под гибкую черепицу. Она обладает многослойностью, влагостойкостью и гибкостью, что обеспечивает высокий уровень функциональности и долгий эксплуатационный срок.

Наиболее целесообразно использовать фанеру ФСФ из хвойной древесины с обработкой огнеупорными и антисептическими составами.

Особенности выполнения сплошного основания под гибкую черепицу:

  • для укладки применяются листы средней величины, продольная часть которых должна быть уложена параллельно коньку;
  • следует использовать метод укладки «вразбежку» не только для листовой фанеры, но и брусков контробрешетки;
  • между листами фанеры требуется выполнять зазоры с шириной в два-три миллиметра, которые скомпенсируют разбухание материала в случае намокания или температурных перепадов;
  • для закрепления фанерных листов на брусья используются саморезы или ершённые гвозди, шляпки который необходимо утопить полностью;
  • шаг для крепежей составляет не более пятнадцати сантиметров.

Подробнее о монтаже мягкой кровли узнаете из видео.

  • под мягкую кровлю необходимо выполнять два слоя основания;
  • следует добиваться получения абсолютно гладкого и ровного финишного слоя сплошной обрешётки;
  • оптимальный показатель толщины листовой фанеры должен составлять двенадцать миллиметров при шаге брусов в контробрешётке 60 см, девять миллиметров при брусовом шаге менее 60 см и восемнадцать миллиметров если шаг обрешётки превышает 90 см.;
  • на установленную сплошную обрешётку монтируется подкладочный ковёр, а затем покрытие из гибкой черепицы.

Конструкция обрешётки под мягкую кровлю

Мягкая кровля в последние годы набрала популярность у застройщиков. Но не все заранее знают, что основание, на которое обычно укладывают битумную черепицу, сильно отличается от обрешётки, на которую монтируется шифер, ондулин или металлочерепица. Попробуем разобраться, как должна быть устроена обрешётка под мягкую кровлю и чем её монтаж отличается от монтажа обычной обрешётки.

С чего начинается крыша

Своеобразным фундаментом для крыши служит мауэрлат, на который опирается вся стропильная система. Гибкая черепица не терпит неровностей, ненужных изгибов, перепадов высот и торчащих гвоздей в основании, на которое она будет укладываться, поэтому необходимо очень серьёзно относиться к геометрическим параметрам конструкции крыши с самого начала. Все брусья мауэрлата должны лежать строго горизонтально при любой конфигурации строения. А линии, соединяющие концы мауэрлатов на торцах зданий, должны составлять с ними угол 90°. Если на торцах тоже предусматривается устройство скатной кровли, то торцевой мауэрлат должен лежать перпендикулярно продольным в одной горизонтальной плоскости с ними.

Стропила – каркас будущей крыши

Если мауэрлат уложен и закреплён правильно, то монтаж стропил, подготовленных по одному шаблону, даже для фигурных крыш будет несложным. Собственно говоря, на этом сходство с каркасом под другие кровельные материалы заканчивается. Под жёсткие листы кровли обрешётку можно сделать из необрезной доски в один слой с интервалом между досками в 150–400 мм. Под гибкую черепицу необходимо готовить сплошное ровное и гладкое основание в два слоя:

  1. Собственно обрешётка из калиброванной (одной толщины) обрезной доски шириной от 100 мм, которую можно монтировать с интервалом от 100 до 400 мм.

  1. Сплошное основание, на которое клеится мягкая черепица, из фанеры или плиты OSB-3 (осб, ОСП-3)

Фанера и/или плита ОСП-3 обязательно должны быть влагостойкими! Все деревянные конструкции крыши: мауэрлат, стропила, коньковый прогон, стойки, подкосы, доски и брус для обрешётки, должны иметь влажность не более 20%. Рассчитывая расстояние между стропильными ногами необходимо учитывать толщину доски, листов фанеры или плит осб. Если шаг 500 мм, то толщина доски может быть 20 мм, а фанеры или плиты ОСП – 10 мм. При шаге 1000 мм толщина доски должна составлять уже 25 мм, а фанеру или осб плиту необходимо брать толщиной 20 мм. Расстояние может быть и другим, соответственно, и толщина досок и листов фанеры, или плит ОСП-3 тоже должна браться другой. Здесь надо понимать, что доска служит обрешёткой для поддержки плиты или фанеры. Если расстояние между досками будет слишком большим, листовой материал может со временем прогнуться, провиснуть между опорами, что приведёт к деформации мягкой кровли. Цифры по ширине доски и толщине применяемых материалов названы минимальные. Поэтому при наличии средств можно приобрести фанеру или плиту толщины большей, нежели требуется по расчётам. В этом случае шаг доски можно немного увеличить. При толщине меньшей, чем требуется, обрешётку из досок лучше будет сделать сплошной. Чем это обусловлено? Дело в механических характеристиках материалов:

  • Доска может десятки лет сохранять свою жёсткость при правильных условиях эксплуатации и будет лежать ровно даже при шаге стропил в 1200 мм и более. Разумеется, доска должна иметь соответствующую этому шагу толщину.
  • Фанера и плита ОСП-3 с годами под воздействием температурных перепадов и переменчивой влажности может провиснуть, если будет опираться на точки или линии опоры с расстоянием даже 500 мм между ними.
  • При всей своей жёсткости доску со временем может «повести», покоробить, края отдельных досок могут выйти из общей плоскости поверхности. А гибкая черепица не любит этого. Она разрываться, продавливаться, протираться, что вызовет необходимость ремонта кровли.
  • Очевидно, что использование только доски или только фанеры либо плиты осб приведёт к тому, что очень скоро битумная черепица начнёт рваться по швам доски или прогибаться вместе с плитами или фанерой. А это может означать, что монтаж крыши придётся выполнять заново.
  • Только совмещение жёсткости доски и ровной поверхности плит ОСП или фанеры придаст надёжность основанию для мягкой черепицы, и в ремонте крыши долго не будет необходимости.

Чтобы найти оптимальный вариант, нужно узнать стоимость всех материалов, и посчитать расход при разных вариантах шага. К примеру, стоимость плиты ОСП-3 толщиной 20 мм почти в два раза выше стоимости этой плиты при толщине 10 мм. Подготовка стропильных конструкций крыши к монтажу должна проходить с учётом того, что дерево – материал горючий и подверженный гниению. Поэтому рекомендуется произвести соответствующую обработку огнезащитными пропитками и антисептиками, а в местах, где стропильные ноги соприкасаются со стеной, лучше проложить гидроизоляционный материал. Например – рубероид. Под мауэрлат слой гидроизоляции подкладывается обязательно.

Устройство обрешётки

Обрешётка под мягкую кровлю должна удовлетворять следующим требованиям:

  1. Сплошная ровная, гладкая поверхность основания без прогибов, выбоин, сколов, трещин и торчащих щепок или гвоздей.
  2. Технические зазоры между плитами осб или листами фанеры, необходимые для компенсации возможного их расширения, не должны превышать 6 мм.
  3. Края листов и плит при монтаже необходимо зачистить так, чтобы они не были острыми, даже если они лежат вплотную друг к другу.

Только при соблюдении этих условий гибкая черепица будет служить долго и надёжно. Ещё одним важным условием является возможность вентиляции подкровельного пространства. Если чердак будет нежилой, то под карнизом должна быть щель для доступа воздуха под кровлю, а под коньком – «окошки» для выхода воздуха наружу. При устройстве мансарды внутреннюю обшивку стен и потолка нужно будет выполнить так, чтобы воздух мог свободно циркулировать в пространстве между кровельным «пирогом» и обшивкой помещения снизу вверх. Это пространство, кстати, послужит дополнительной звуковой и тепловой изоляцией мансарды. Как вариант, при изначальном планировании мансарды с дополнительным утеплением, оптимальным вариантом будет устройство гидроизоляции под кровлей. Для этого по стропилам нужно натянуть гидроизоляционную мембрану, закрепит её контробрешёткой из бруса сечением 50 х 30 или 50 х 50 мм и уже по контробрешётке монтировать два слоя основания для мягкой кровли. Зазор между мембраной и обрешёткой из досок будет служить вентиляционным каналом для циркуляции воздуха. В этом случае необходимо не забыть оставить продушины в верхней части кровли, чтобы воздух, поступающий из-под карниза и поднимающийся вверх под кровлей, имел возможность выйти наружу. Монтаж двухслойного основания под гибкую черепицу ведёт к удорожанию кровли в пересчёте на 1 м², но одновременно позволяет сэкономить на устройстве изоляции. Завершающим штрихом устройства основания под мягкую черепицу должен стать монтаж карнизной планки или капельника. Они послужат защитой от попадания воды на деревянные конструкции стропильной системы. Если при этом планируется монтаж водосточных желобов, то их нужно установить раньше капельника.

Источники: http://krovlyakrishi.ru/krovelnye-materialy/myagkaya-krovlya/podgotovka-kryshi-pod-myagkuyu-krovlyu.html, http://netosadkam.ru/ustrojstvo-kryshi/obreshetka/myagkaya-krovlya.html, http://prokryshi.ru/nesushhie-konstrukcii/stropilnaja-sistema/obreshetka-pod-muagkuju-krovlju.html

krovlya-mp.ru

Обрешетка под мягкую кровлю: виды, технология строительства, советы

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

Если углубиться в термины, то обрешетки могут быть разреженными и сплошными.

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Материалы для сплошной обрешеткиМатериалы для сплошной обрешетки

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

  1. Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
  2. Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 – обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Сплошная однослойная обрешетка из досокСплошная однослойная обрешетка из досок

Требования к доскам для сплошной обрешетки:

  • Доски должны быть гладкие, без сучков.
  • Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
  • Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
  • Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 – обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Сплошная однослойная обрешетка из ОСП или фанерыСплошная однослойная обрешетка из ОСП или фанеры

Требования для щитовых материалов:

  • Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
  • Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
  • Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Размещение листов фанеры или ОСП на стропилах крышиРазмещение листов фанеры или ОСП на стропилах крыши

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Двойная сплошная обрешетка из досокДвойная сплошная обрешетка из досок

Требования для материалов:

  • Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
  • Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
  • Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

  • Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
  • Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Схема сплошной комбинированной обрешетки из ОСП/ФСФ и досокСхема сплошной комбинированной обрешетки из ОСП/ФСФ и досок

Требования к материалам:

  • Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
  • Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
  • Фанера или ОСП-3: толщина 9-12 мм.
  • Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

  • При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
  • Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
  • Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Монтаж сплошной комбинированной обрешеткиМонтаж сплошной комбинированной обрешетки

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

  • Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
  • Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
  • Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
  • Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
  • Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.

krovgid.com

Подготовка крыши под мягкую кровлю

Кровельных материалов сегодня не сосчитать. На любой вкус и кошелек. Среди них особое место отведено мягкой черепице. Если вы отдали предпочтение этому покрытию и решили оформить на своей крыше мягкую кровлю, то обязательно ознакомьтесь с основными правилами её монтажа. Но перед этим подумайте об устройстве крыши под мягкую кровлю. Ведь этот процесс очень важен и требует особого отношения к себе.

Содержание:

  1. Особенности мягкой кровли
  2. Условия работы с мягкой черепицей
  3. Подготовка крыши под мягкую кровлю
  4. Создание обрешетки под мягкую кровлю

Особенности мягкой кровли

Битумная (мягкая) черепица появилась около 30 лет назад. Впоследствии данный кровельный материал приобрел широкую популярность. Производят мягкую черепицу для кровли и подкладку для нее из такого сырья, как нетканый полиэстер или стеклохолст. Последний пропитывается с помощью состава на основе битума. Полиэстеру, в отличие от стеклохолста, присуща большая прочность на разрыв. Его стоит использовать на участках, где наблюдается на крыше большая нагрузка. Это коньки, ендовы и разные узлы примыкания.

Сверху гибкой черепицы присутствует посыпка, которая состоит из гранул базальта или минеральной крошки. Снизу материала располагается самоклеющийся слой, изготовленный на основе битума. Также на нем присутствует полиэтиленовая пленка, которая обязательно снимается в процессе работы. Чтобы отдельные листы не склеились за время, пока будет храниться черепица у вас дома, производители отказываются от крепления защитной пленки и посыпают её нижнюю поверхность песком.

Мягкую черепицу производят в пластинах. Они имеют длину до 1 метра, ширина достигает 0,3-0,45 метра, толщина составляет 3-5 миллиметров. У разных производителей материал отличается цветом и оттенками. Цена материала, который производится на основе стеклохолста, будет намного меньшей, чем у черепицы, что армирована полиэстером. Таким образом, последний вариант целесообразнее покупать для формирования основного покрытия, если уровень прочности не имеет значения.

Обустроить мягкую кровлю получится, если уклон крыши под мягкую кровлю не меньше 11-12 градусов. Если уклон будет больше, то на поверхности произойдет застой дождевой воды. И это вызовет разрушение конструкции. При укладке битумной черепицы форма крыши бывает любой, даже самой сложной конструкции. Готовая крыша принимает форму прямоугольника или овала. Возможен вид шестигранника или любой другой геометрической фигуры.


Условия работы с мягкой черепицей

При работе с мягкой черепицей придерживайтесь определенных рабочих условий:

  • Вы можете обустраивать мягкую кровлю, если температура окружающей среды достигает хотя бы 10 градусов выше нуля. Нижний слой материала, который способен клеиться, будет при прогревании теплотой солнца самопроизвольно приставать к основанию. После приклеивания создастся полностью монолитный ковер, который не способен промокать.
  • Если на улице температура ниже, то слой клея не расплавиться. Нижнюю часть материала в этом случае придется разогревать принудительно. С этой целью прикупите себе термофен.
  • Для промышленных объектов возможно устройство специального укрытия под названием тепляк. Это деревянная конструкция или сооружение из металла, которое устраивается поверх крыши на случай монтажа кровли в мороз и прогревается, пока температура не достигнет нужного значения. Однако в частных случаях такой вариант будет не выгоден, так как является дорогостоящим.
  • Запомните: если на дворе сырая погода, то от укладки мягкой черепицы лучше отказаться. Конечно, уложить материал на мокрое основание получится. Но оно быстро загниет под покрытием. Таким образом, самая лучшая пора для работ подобного типа – лето. А зимой можно заняться подготовительными работами. К примеру, сделать стропильную систему, как показано на фото крыши под мягкую кровлю.
  • Все это время вы будете хранить мягкую черепицу. Создайте материалу подходящие условия содержания. В выбранном месте не должно быть прямого доступа солнца, так как клеящийся слой ни при каких ситуациях не должен расплавиться. Ни в коем случае температура не должна опускаться ниже нуля.

Подготовка крыши под мягкую кровлю

Укладка битумной черепицы, как и монтаж других кровельных материалом, начинается с подготовительных работ.

1. Обустройство основания под мягкую кровлю

Основание под мягкую черепицу должно быть сплошным, ровным, так как материал к нему не только клеиться, но и прибиваться:

  1. Хорошо, если для основания вы возьмете ОСП (OSB) плиту или обрезную доску. Также подойдет фанера. Применяйте влагостойкую или шпунтованную.
  2. Помните, что нельзя использовать влажный материал. Уровень его влажности должен быть минимальным – не больше 20% от общей массы.
  3. При создании основания под мягкую кровлю стыки досок располагаются на местах опор. При этом берите доски длиной не меньше 2 пролетов между такими опорами.
  4. При подобной работе стоит учитывать способности досок к расширению. Это обычное явление для древесины и вызывается оно изменением температурного режима и уровня влажности. Между досками оставляйте достаточный зазор.


2. Создание вентиляционных зазоров

При подготовке крыши под мягкую кровлю всегда оставляйте воздушный зазор. Помните, что его следует делать достаточно большим. Его размеры должны составлять не меньше 50 миллиметров. Расположите повыше вытяжное отверстие. А внизу крыши сделайте отверстие для притока воздуха.

Вентиляционные зазоры обеспечат продолжительное время службы мягкой черепицы. Они требуются, так как выполняют многие функции:

  • Они отводят от теплоизоляционного материала влажность. Также избавляют от нее конструкцию обрешетки и кровельный пирог.
  • При обустройстве вентиляции уменьшается количество сосулек и льда, что формируются зимой на кровле.
  • Летом в средине крыши будет поддерживаться оптимальный температурный режим.
3. Монтаж подкладочного ковра

Обязательно под гибкую черепицу обустройте подкладочный слой:

  1. Для этого приготовьте изоляционный материал в рулонах. Лучше отдать предпочтение материалам, которые рекомендуют производители мягкой черепицы. Они способствуют лучшему «спеканию» в одно целое кровельного пирога.
  2. Рубероид не стоит использовать, так как ему присущ короткий срок эксплуатации. Его использование с таким долговечным материалом, как мягкая черепица, нецелесообразно.
  3. Уложите параллельно карнизу подкладочный материал. При этом выбирают направление снизу-вверх.
  4. Делайте нахлест, который должен достигать хотя бы 10 сантиметров.
  5. Края зафиксируйте гвоздями, выдерживая интервал в 20 сантиметров. Загерметизуйте швы клеем.
  6. Иногда при креплении водосточной системы приходится устанавливать специальные кронштейны, что нужны для монтажа подкладочного слоя.
  7. Если уклон кровли составляет больше 18 градусов, подкладочный слой допускается устраивать только в местах, где вероятнее всего случаются протечки. Сюда относят коньки и карнизы.
  8. Также сделайте гидроизоляцию в ендовах и торце кровли.
  9. Обязательно уложите подкладку в местах, где через кровлю проходят места примыканий кровельного материала к стенам.
  10. Не забудьте о печных трубах и мансардных окнах.

Создание обрешетки под мягкую кровлю

После подготовки основания под мягкую кровлю и монтажа подкладочного ковра займитесь изготовлением специальной обрешетки. Она состоит из брусьев и досок, которые должны располагаться перпендикулярно стропильным лагам. Обрешетка будет выступать основанием, на которое работники крепят гибкую черепицу.

1. Материал и требования к нему

При настиле обрешетки придерживайтесь таких требований:

  • Материал, что используется для обрешетки, должен быть достаточно прочным для выдерживания веса кровельного покрытия, человека и снега в зимнюю пору.
  • Делайте выносливую обрешетку, которая обладает большой надежностью.
  • Устраивайте конструкцию, которая не способна реагировать на факторы внешней среды и воздействия механического характера.
  • На обрешетке не должно располагаться бугорков и провесов. Трещины допускаются не шире 6 миллиметров. А торчащих гвоздей вообще не должно быть.

Чтобы изготовить обрешетку для укладки мягкой кровли, приготовьте такой материал, который в обязательном порядке отвечает установленным стандартам качества:

  1. Обрезная доска. Её ширина должна составлять 140 миллиметров. Выбирайте только прочный материал высокого качества.
  2. Деревянные бруски. Хорошо, если их влажность не больше 20% от общего веса. Габаритные размеры брусков будут меняться по ходу выполнения шага обрешетки.
  3. Диффузная пленка. Также можно использовать пленку подкровельную. Она нужна для улучшения теплоизоляции и повышения гидроизоляционных свойств мягкой кровли.
  4. Кровельные прогоны. Они укрепят вашу крышу, сделают её устойчивее, придадут надежность.
  5. Фанера. По этому материалу вы будете располагать доску. Так вы добьетесь идеально ровной обрешетки.
2. Рекомендации при создании обрешетки

Не только кровельный материал отвечает за качество крыши. Эта функция всецело лежит и на обрешетке. Поэтому при изготовлении обрешетки под мягкую черепицу следуйте таким рекомендациям:

  • Перед обустройством обрешетки параллельно коньку уложите на стропила бруски. Выдерживайте интервал 5-10 сантиметров. Поверх брусков разместите тес от конька вдоль спуска к свесу.
  • Несмотря на то, что обрешеток различают несколько видов, используйте только сплошную обрешетку под мягкую кровлю. Делайте обрешетку в 2 слоя.
  • Обязательно следите за ровностью конструкции. Помните, что вам стоит исключить углы и изломы. Излишний перегиб мягкой черепицы чреват последствиями. Поэтому подгоняйте материал очень качественно, чтобы были только сглаженные ровные линии.
  • При изготовлении обрешетки под настил мягкой кровли нужно учитывать один важный момент. Всегда берите во внимание состояние применяемых досок. Древесина при хранении способна коробиться. В итоге на её поверхности возникают впадины и выпуклости. Если вы хотите правильно уложить кровлю, которая будет служить долго, доски размещайте в таком положении — лотком наружу. Так влага, которая просочилась на крышу через кровельное покрытие, стечет вниз. Если вы не будете это учитывать, то спустя некоторое время обнаружите последствия на своей крыше. Вода по стыкам кровли попадет в подкровельное пространство. После этого используемые материалы окончательно испортятся.
  • Есть еще один нюанс, о котором нельзя забывать при создании обрешетки под мягкую кровлю. Это правильное изготовление финишного слоя. Он должен быть сплошным. Для его формирования приготовьте лобовые доски. Закруглите их в торцах. Так на битумной черепице будут только плавные перегибы, а об изломах можно забыть.

3. Инструкция по созданию обрешетки

Проводите работы в такой последовательности:

  1. Прикрепите бруски обрешетки к несущей конструкции крыши. Направление работы — снизу вверх.
  2. Прибейте нижнюю обрешетку. Её крепят непосредственно за карнизной доской. Она требуется для фиксации первого ряда мягкой черепицы.
  3. Настелите подкровельную ленту. Её располагают горизонтально по отношению к кровельному коньку. Первую полосу уложите у карниза. Следующие размещают с нахлестом. Так проделывают работу до конька крыши.
  4. Подкровельную ленту фиксируют между стропилами и брусками контрообрешетки. Это нужно делать для формирования нормальных зазоров вентиляции.
  5. Первый брусок зафиксируйте к грани стропил. В первую очередь — в области карниза.
  6. Второй брусок установите за нижним краем первого. Выдержите между ними расстояние в 300-350 миллиметров.
  7. Прикрепите следующие бруски. Шаг в этом случае составляет 370 миллиметров.
  8. Последний брусок крепят к доске конька. Для этого используют обыкновенные гвозди. Расстояние должно составлять около 200 миллиметров.
  9. Помните, что все бруски должны располагаться строго горизонтально. Чтобы создать надежную обрешетку, добиться прочности креплений листов мягкой кровли и не беспокоится по поводу точности соединений, строго соблюдайте расстояния между брусками.

Таким образом, у мягкой кровли сегодня много поклонников. Качество ее настила и использования будет напрямую зависеть от качества подготовки крыши, правильности создания вентиляционных зазоров и укладки подкладочного ковра. Но самое большое значение имеет обустройство обрешетки. Уделите должное внимание ее проектированию, подбору качественного материала и изучению всех нюансов работы.


strport.ru

Обрешетка под мягкую кровлю — конструкция и монтаж (фото, видео)

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Содержание статьи

Виды

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

  • Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
  • Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.
Виды обрешетки

Виды обрешетки

Кровельный пирог под битумную черепицу

Кровельный пирог под битумную черепицу

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

  1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
  2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
  3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки.

Конструкция мягкой кровли

Конструкция мягкой кровли

Сплошная обрешетка

Сплошная обрешетка

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

  • Снеговую нагрузку в зоне, где ведется строительство. При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
  • Вес кровельного материала. Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
  • Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Требования к обрешетке

Требования к обрешетке

Материалы для изготовления сплошной обрешетки

Материалы для изготовления сплошной обрешетки

Видео-инструкция

krovlyakrishi.ru

Что собой представляет обрешётка под мягкую кровлю

В категорию материалов, которая обозначается как мягкая кровля, входит несколько часто используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей наплавляемых рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент — модифицированный битум. Именно он и придаёт кровельным покрытиям ту самую гибкость и мягкость. Сам материал не имеет жёсткой формы, поэтому под него нужна прочная и жёсткая обрешётка, которая и будет выдерживать внешние нагрузки. При этом мягкая кровля будет выполнять лишь защитные и декоративные свойства.

Виды обрешётки под мягкую кровлю

Если говорить об обрешётке в целом, то она бывает двух видов: разреженная и сплошная. Первая собирается из досок или брусков, между которыми оставляются зазоры или, как их ещё называют, шаг установки. Вторая — это сплошной настил без зазоров. Для мягкой кровли используется именно второй вариант, потому что при укладке на разряженную обрешётку мягкие кровельные материалы будут провисать между её элементами.

Сплошная и разреженная обрешёткаСплошная и разреженная обрешётка

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

В качестве настила для сплошной обрешётки используются листы влагостойкой фанеры, плиты ОСП и доски. Последние должны быть или обрезными или шпунтованными из хвойных пород древесины. Что касается влагостойкой фанеры, то её надо правильно выбрать по марке, потому что с таким названием на рынке присутствует две позиции:

  1. ФК, которую рекомендуется использовать только для отделки внутренних помещений.
  2. ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Для сплошной обрешётки подойдёт именно ФСФ. Этот материал изготавливается из нескольких слоёв шпона (от 3 до 21), которые между собой склеиваются специальным составом на основе фенолформальдегидных смол. Необходимо добавить, что в процессе производства фанеры ФСФ каждый слой сначала обрабатывается бакелитовым лаком, поэтому материал имеет высокую прочность и водостойкость.

Что касается ОСП, то для обрешётки также надо выбирать водостойкую модификацию, т. е. марки ОСП-3 и ОСП-4. Последняя предназначается для конструкций, которые подвергаются максимальным нагрузкам при высокой влажности воздуха, поэтому стоит довольно дорого. Для кровель можно использовать фанеру ОСП-3, которая по влагостойкости не уступает четвёртой модели.

При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Его называют компенсационным, потому что он будет компенсировать расширение деревянных изделий из-за перепадов влажности и температуры.

Укладка мягкой черепицы по фанерным листамУкладка мягкой черепицы по фанерным листам

Материалы из категории мягкой кровли можно укладывать только на сплошную обрешётку, в качестве которой используются фанера, плиты ОСП или калиброванные доски

Типы сплошной обрешётки

Обрешётка под мягкую кровлю может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешётка, а поверх неё — сплошная. Второй вариант предпочтительнее, потому что между двумя слоями остаётся пространство, которое используется для вентиляции кровли. А это даёт возможность отводить влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутеплённых крышах становятся причиной образования наледи и конденсата на стропильной системе.

Но это не единственный критерий выбора в пользу двойного настила. Многое будет зависеть от угла наклона скатов крыши.

  1. При наклоне ската 5–10° можно использовать однослойный настил.
  2. В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.
  3. Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

В принципе, увеличивать шаг нижней обрешётки можно и до 100 см в зависимости от размеров используемых для неё пиломатериалов. К примеру, если для этого была использована доска толщиной 40 мм и шириной 120 мм. Чем меньше сечение, тем меньше шаг, и наоборот. Для каждого материала относительно его толщины подбирается свой шаг.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².

  1. Общая площадь, которую требуется покрыть фанерой, составляет 50 м².
  2. Если для устройства обрешётки используются фанерные листы квадратной формы со стороной 1525 мм, то площадь одного листа равна 1,525∙1,525 = 2,3 м².
  3. Количество листов определяется делением первого значения на второе — 50:2,3 = 21,74.
  4. Округляя в большую сторону, получаем 22 листа.Сплошная обрешётка на крышеСплошная обрешётка на крыше

    Площадь сплошной обрешётки равна площади кровли, поэтому плитные или листовые материалы приобретаются с учетом размеров скатов крыши

В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат — 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина — в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

  1. Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
  2. На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
  3. Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.

  1. Используя первый показатель, определяем длину одного ряда уложенных досок. К примеру, если длина карниза — 10 м, а для обрешётки были выбраны все те же трёхметровые доски, то в один ряд их поместится 10:3= 3,33 штуки. В этом случае округлять полученное значение не надо.Разреженная обрешётка на крышеРазреженная обрешётка на крыше

    Расчёт количества досок для обрешётки проводится с учетом их размеров и расстояния между рядами

  2. Далее вычисляем количество рядов, которые монтируются параллельно свесу или коньку. Для этого необходимо выбрать шаг обрешётки. Пусть он будет равен 50 см. Если высота ската равна 5 м, то потребуется уложить 5:0,5+1= 11 рядов. Один лишний ряд образуется за счёт укладки обрешётки у свеса и у конька, то есть на краях ската крыши.
  3. Определяем количество досок: 3,33∙11= 36,63.
  4. Округляем и прибавляем запас в 10%: 37∙1,1=41 доска.

Правила монтажа обрешётки под мягкую кровлю

Независимо от того, будет ли на кровле использована одно- или двухслойная обрешётка, основное требование к конструкции — ровная и прочная поверхность без дефектов и изъянов пиломатериалов. Именно поэтому при использовании досок выбирается калиброванный материал.

Доски рекомендуется укладывать годичными кольцами вверх. Это обеспечит минимальные деформации при перепадах влажности и температуры.

По строительным канонам стропильная система выставляется по скатам в одной плоскости, поэтому надо быть уверенным в том, что торцы стропильных ног уже выставлены. А значит, можно считать, что укладываемые доски, фанера или плиты ОСП будут ложиться в одной плоскости.

Правильный монтаж обрешёткиПравильный монтаж обрешётки

Стыковать элементы обрешётки надо по стропилам. Выступающая за пределы стропильных ног доска не обеспечит прочности при установке кровельного материала

Начинать монтаж надо с карниза, а точнее, с нижних концов стопил. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одной стропильной лаге. Если этого сделать не удалось, придётся подрезать их, что увеличит количество отходов. То же самое касается листов и плит.

Доски укладываются с небольшим зазором в 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше проводить с торцевой стороны. Если саморезы или гвозди устанавливаются по лицевой стороне, тогда их шляпки надо вогнать в тело пиломатериала на глубину 0,5 мм. При этом на каждой стропиле к доске надо прибивать по два крепёжных элемента — по одному с каждого края.

Схема расположения фанерных листов в качестве сплошной обрешёткиСхема расположения фанерных листов в качестве сплошной обрешётки

Фанерные листы или плиты ОСП на кровле в качестве сплошной обрешётки должны укладываться в разбежку со смещением в треть или в половину панели

Что касается плоских материалов для обрешётки, то их располагают со смещением относительно друг друга в треть или на половину листа. Это делается для того, чтобы нагрузки, действующие на сплошную обрешётку, равномерно распределялись по всей её поверхности. Таким способом укладываются панели перпендикулярно стропилам. Фанеру с размерами 1,5х2,5 м можно устанавливать вдоль стропил. При этом придётся учитывать, что сам листовой материал не может нести больших нагрузок, поэтому под него должны попасть минимум три стропильные ноги: одна точно посередине и две по краям. Но и здесь придётся учесть, что два соседних фанерных листа должны состыковаться на одной стропиле. Зазор между ними (3–5 мм) является обязательным.

Крепится фанера и ОСП оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10–15 см и по всей плоскости по стропилам в шахматном порядке. Использовать надо именно эти крепёжные изделия, потому что они хорошо выдерживают напряжения, возникающие в плитах ОСП или листах фанеры при перепадах влажности и температуры.

Порядок укладки плоских панелей на разряжённую обрешётку:

  1. По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.
  2. Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.Укладка первых листов сплошной обрешёткиУкладка первых листов сплошной обрешётки

    Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги

  3. Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.
  4. Таким способом собирается нижний ряд.Укладка нижнего рядаУкладка нижнего ряда

    Нижний ряд укладывается со стыковкой панелей на стропильных лагах

  5. Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.
  6. Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.Монтаж второго ряда обрешёткиМонтаж второго ряда обрешётки

    Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом

  7. Дальше используются целые листы.
  8. Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

Сплошная обрешётка по разряженной

В принципе, каких-то серьёзных отличий от вышеописанной монтажной технологии нет. Просто сплошная конструкция укладывается по доскам, которые размещаются на стропилах с определённым расстоянием между рядами. Для создания сплошного настила не используются доски. Производится монтаж фанеры или ОСП. При этом сохраняются все вышеописанные требования как по схеме установки панелей, так и по способу их крепления.

Контробрешётка под мягкую кровлю

Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердачного помещения он закрывается пароизоляционной мембраной, а со стороны обрешётки — гидроизоляционной плёнкой. Сразу укладывать обрешётку и делать настил из плит ОСП или фанерных листов нельзя. Необходимо создать вентиляционный канал, который будет отводить из-под кровельного пространства влажные пары воздуха. Поэтому вдоль по стропилам укладываются бруски сечением 50х50 мм. Это и есть контробрешётка, а пространство между гидроизоляцией и сплошным настилом — вентиляционный зазор.

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

  1. Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки — плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.Укладка утеплителяУкладка утеплителя

    Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров

  2. Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.Монтаж пароизоляционной мембраныМонтаж пароизоляционной мембраны

    Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб

  3. Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.
  4. По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.Монтаж обрешётки и контробрешёткиМонтаж обрешётки и контробрешётки

    Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка

  5. Поперёк контробрешётки устанавливаются элементы обрешётки — доски. Они крепятся саморезы длиной 50 см.
  6. Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Обычно такую конструкцию используют в том случае, если разреженная обрешётка отсутствует на крыше, или она собрана из досок толщиной 20–25 мм. Такой зазор будет недостаточен для эффективного отвода влажного воздуха.

Видео: правила укладки на кровлю сплошной обрешётки

Сплошная обрешётка под мягкий кровельный материал — единственная возможность гарантировать качество конечного результата. Минимальные зазоры не снизят его, но выполнение основного требования — образование ровной и прочной поверхности — позволит создать условия, при которых мягкая кровля прослужит свой гарантийный срок.

legkovmeste.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
