Крючок для вязки арматуры

Какими характеристиками должен обладать этот предмет, как им пользоваться и какие модели на данный момент успели снискать популярность у мастеров вы узнаете из этой статьи. Итак, начнем с основы.

Содержание статьи:

Цены на различные модели крючков для вязки арматуры

В зависимости от того, какой тип изделия планируется приобретать, будет варьироваться и стоимость последнего. Естественно, наиболее дешевыми будут простые модели. Чуть подороже обойдутся механизированные крючки, и самыми дорогими будут профессиональные устройства, они же пистолеты для вязки арматуры. В таблице ниже мы рассмотрим все три категории инструментов, сравним расценки на них и технические характеристики.

Принцип работы крючка для вязки арматуры

Вне зависимости от того, какой тип крючка для вязки арматуры будет использоваться в работе, для создания каркаса применяется одна технология, которая отличается простотой исполнения. Главное — подобрать правильный расходный материал, но этот момент мы рассмотрим ниже.

Чтобы связать прутья арматуры, потребуется специальная проволока, которая нарезается кусками. Их длина обычно составляет от 30 до 40 см. Это наиболее распространенные показатели, но расчет указанного параметра всегда идет от толщины сечения арматуры.

Важно! Перед работой будет полезно попробовать связать несколько пробных узлов. Это поможет подобрать оптимальную длину проволоки, с помощью которой можно будет создавать прочные каркасные сетки. Затем имеющуюся проволоку разрезать на куски необходимой длины.

Вязание армирующего пояса с помощью крючков проводится по несложной схеме. Какие шаги следует провести:

  1. Сложить вязальную проволоку вдвое.
  2. Протянуть сложенный кусок под крестовиной, иначе говоря скрепляемым узлом.
  3. Скрестить петлю со свободными концами.
  4. Конец крючка вставить в проволочную петлю и зацепить за свободные концы.
  5. Начать обычные вращательные движения, с помощью которых проволока будет заворачиваться.
  6. После того, как первые несколько витков были сделаны, снизить скорость вращения и аккуратно затянуть узел до конца. В противном случае есть риск порвать проволоку.
  7. Вытащить крючок из петли и провести контроль получившегося соединения на прочность.

Чтобы проводить проверку надежности полученного узла, не обязательно проверять прочность проволоки и насколько затянуто соединение. Достаточно просто попробовать пошатать прутья армированной сетки. При правильном результате они будут неподвижны.

Это была схема вязки с применением обычного крючка. Однако она работает и при использовании винтового типа изделия. Начало вязки проходит по такому же принципу. Проволока складывается пополам, после чего пропускается под перекрещенными прутьями арматуры.

Далее ее края загибаются и закрепляются на крючке. Основное отличие механизированного изделия в том, что для завязывания проволоки достаточно просто потянуть рукоять крючка на себя. Не нужно самостоятельно заворачивать проволоку с помощью вращательных движений кисти.

Стержень крючка начинает вращаться за счет смещения. Далее ручка отпускается, после чего действие повторяется. Сколько раз потребуется повторить эту процедуру, зависит от того, какая степень жесткости должна быть получена. Плюс устройство имеет еще одну особенность — изделие может как складываться, так и раскладываться во время эксплуатации. Напоминаем, что для вращения изделия достаточно потянуть на себя его ручку.

Важно! Если предстоит соединение особой сложности и важности, проволока обматывается вокруг пересечения арматуры несколько раз без сильного затягивания. После этого можно использовать прибор для окончательного закручивания проволоки и фиксации прутьев.

Описанная схема связывания достаточно проста, но при этом обеспечивает надежное крепление армирующего пояса. Благодаря этому многие могут сэкономить на проведении этого типа строительных работ. При наличии небольшой практики и «прямых руках» можно провести вязку прутьев арматуры самостоятельно, что позволит сэкономить достаточное количество средств.

На видео ниже наглядно демонстрируется процесс вязки арматуры с помощью крючков:

На что стоит обратить внимание

Ключевая задача — сделать так, чтобы проволока не оборвалась во время вязки арматуры. Для этого ее можно предварительно обжигать, если она недостаточно гибкая и плохо гнется. Чтобы получить оптимальный результат, проволоку следует некоторое время подержать над огнем. А перед тем, как использовать, ее потребуется охладить. Наиболее удобной является низкоуглеродистая сталь.

Что касается оптимального диаметра проволоки, этот показатель зависит от того, насколько крепким должна быть вязка, и насколько толстые прутья арматуры используются при возведении объекта. Но наиболее оптимальными считаются площади сечения:

  • 1 мм;
  • 1,2 мм;
  • 1,4 мм.

Данный параметр подбирается по возможности опытным путем, поскольку использование слишком тонкой проволоки приведет к тому, что узлы могут порваться, а слишком толстую проволоку будет сложнее согнуть.

Дополнительно при вязке могут использоваться специальные фиксаторы, представляющие собой пластиковые детали. Они прокладываются между опалубкой и прутьями, защищая всю конструкцию от повреждений.

Виды крючков для вязки раматуры

В зависимости от того, какой тип и объем работы предстоит строителю, ему потребуется один из трех видов крючков:

  • простой конструкции;
  • специальный винтовой вязальный крючок;
  • пистолет, который относительно связан с крючками.

Рассмотрим все типы изделия, их преимущества и недостатки.

Простой крючок

Наиболее простой тип инструмента, предназначенного для связывания арматуры. В его конструкцию входит металлический стержень, оканчивающийся крюком. Благодаря итоговому виду конструкции можно с легкостью захватить требуемую проволочную петлю. Стержень обычно делается также выгнутым, а в рукояти находится встроенный подшипник. С помощью этих особенностей мастер получает повышенную скорость вращения инструмента. В итоге получается туго затянутая петля, четко и крепко фиксирующая элементы конструкции.

Винтовой крючок

В отличие от простого аналога винтовой крюк представляет собой более механизированный вариант изделия. Его конструкция предполагает использование того же способа вязки. Проволочная петля таким же образом затягивается при вращении крючка, расположенного на наконечнике изделия. Основное различие в том, что механизм вращения основан на оборотах инструмента, получаемых за счет поступательной силы. Последняя передается за счет червячной передачи.

Применение такого типа автоматических крючков позволяет существенно увеличить скорость создания узлов. Но следует учитывать, что и стоимость такого изделия будет существенно больше, чем у обычного крючка. Следовательно, его приобретение потребуется только в случае, когда предстоят крупные объемы работ.

Пистолеты для скрепления армирующих поясов

Для многих зданий приходится возводить крупные фундаменты. И тогда потребуется делать достаточно большие армированные каркасы. Особенно, если архитектура объекта включает плитный тип фундамента. В таком случае количество узлов, необходимых для создания укрепляющего пояса, исчисляется сотнями и тысячами. А ведь нередко требуется перевязать не один, а два слоя армирующего пояса.

Если предстоит настолько большой объем работы, проще и выгоднее сразу купить специальный пистолет, предназначенный для связывания арматуры. Его преимущество заключается в полной автоматизации процесса вязки. Принцип работы устройства следующий:

  • Пистолет заправляется мотком проволоки, которой в дальнейшем будет связываться арматура.
  • Когда элементы совмещаются, с помощью автоматического инструмента на узел наматывается проволока, которая затем туго затягивается и закручивается.
  • Как только узел будет готов, излишки вязальной проволоки обрезаются.

Отрицательным моментом является более высокий расход связующего материала. Но данная особенность компенсируется благодаря равномерному натяжению на всех узлах, чего не всегда удается добиться при ручной работе. Плюс использование пистолета существенно увеличивает скорость завязывания узлов по сравнению с обычными или механическими крючками. Также данное устройство стоит значительно дороже, чем первые два типа изделия, поэтому их приобретение оправдано только в том случае, когда требуется работа на крупных объектах.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

  • слишком маленькая или слишком большая толщина стержня;
  • неудобные углы, под которыми изогнут крючок;
  • сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

  • На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
  • Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
  • Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

  • Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
  • Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
  • Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
  • Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
  • Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе. После того, как нужная форма получена, с помощью пассатижей необходимо загнуть прут в крючок. На этом заканчивается процесс изготовления стандартного простого инструмента для вязки арматурных сеток, и изделие можно эксплуатировать.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом. Единственное условие, которое должно соблюдаться всегда — крюк не должен рвать проволоку. Если этот принцип не выполняется, крючок придется переделать. А правильно сделанное приспособление обеспечит качественное соединение прутьев арматуры.

Автоматический или полуавтоматический крючок

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Форма крючка практически не отличается от описанной выше. Процесс связывания армирующего пояса также не отличается от того, что применяется с ручными типами изделия. Поэтому основной сложностью при работе с автоматическим вязальным строительным крючком будет подбор оптимального режима работы шуруповерта. Определяющим показателем здесь является скорость. При правильно подобранном параметре работа будет проходить быстро и без брака.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Крючок для вязания арматуры – виды, схемы вязки, фото

Крючок, предназначенный для вязания арматуры — это устройство для скрепления между собой арматурных прутьев. Вязка арматуры с помощью крючка — процесс сам по себе очень простой. Это самый эффективный метод, так как он не требует специальных навыков и знаний, как в случае со сварочными работами. Также не нужно покупать дорогое оборудование. Единственное приспособление, которое понадобится — это крючок для вязки арматуры. Этот простой инструмент можно приобрести в любом строительном магазине, а при желании можно научиться делать крючки для вязания самостоятельно.

Один из видов исполнения простого крючка

Вязальный крючок значительно снижает трудоемкость процесса по формированию из прутьев цельного объекта. Каркасы из металла используются при заливке бетоном стен, фундамента и т. д. Вязка арматуры происходит при помощи мягкой проволоки, которая обладает высокой гибкостью и прочностью.

Виды крючков

Разновидности крюков для вязания арматуры:

  • инструменты, имеющие простое устройство;
  • винтовые устройства;
  • специальные пистолеты, которые не совсем относятся к крючкам.
Простые крючки

Это наипростейшее изделие для вязания, состоящее из металлического стержня с крюком на конце. Такая конструкция обеспечивает легкий захват петли. Сам стержень выгнутый, что в сочетании со встроенным в рукоять подшипником дает высокую скорость вращения устройства. За счет этого петля туго затягивается, фиксируя таким образом элементы.

Винтовые крючки

Винтовой крючок для вязки арматуры представлен в виде механизированного варианта простого крюка. Суть работы та же самая: петля затягивается за счет оборотов крюка-наконечника. Разница состоит в том, что вращательное движение обеспечивает поступательная сила инструмента, которую в свою очередь передает червячная передача. Механизированный крючок дает более высокую скорость вязания, но и стоит он намного дороже. Покупка инструмента целесообразна в том случае, если планируется большой объем работ.

Винтовой крючок и принцип его действия

Пистолет для вязания арматуры

При возведении крупных монолитных объектов объемы вязания настолько большие, что лучше сразу купить пистолет для связывания. Устройство полностью автоматизирует процесс: пистолет заранее заправляется мотком проволоки для связки арматуры, при совмещении элементов инструмент наматывает проволоку, туго утягивает и закручивает петлю. После этого отрезаются излишки.

Вязка арматуры с помощью данной техники предполагает больший расход проволоки, зато все натяжения выполняются равномерно. Пистолет обеспечивает высокую скорость вязания: намного выше, чем при вязке простым или винтовым крючком. Это дорогостоящее приспособление, поэтому его приобретают, только если предполагается строительство крупного объекта.

Пистолеты для вязки арматуры

Техника вязания

Если используется простой крючок, вязка арматуры выполняется следующим образом.

  • От проволоки отрезают кусок около 30–40 см в длину.
  • Проволоку складывают вдвое и прикладывают к точке скрещивания прутьев. Это делается снизу, край проволоки чуть приподнимается.
  • Конец крюка продевают в образовавшуюся петлю, второй конец загибают с другой стороны инструмента.
  • Далее выполняется круговое вращение, приспособление при этом нужно держать крепко. В результате таких движений концы прутьев будут перекручиваться.
  • После нескольких вращений крючок для связки арматуры извлекают из петли.

Этапы ручной вязки арматуры

Вязка арматуры не должна быть слишком тугой, в противном случае проволока просто переломится.

Схема вязания винтовым крючком аналогична. Работу начинают так же: проволоку складывают пополам, подносят к месту пересечения прутьев, края загибают и закрепляют на крючке. Различие заключается в том, что вместо вращения кистью нужно притянуть рукоять к себе. В результате смещения стержень начинает вращаться. После этого ручку отпускают, затем повторяют действие. Количество повторений зависит от требуемой степени жесткости. Также нужно учитывать, что во время эксплуатации устройство может складываться и раскладываться. Чтобы оно начало вращаться, нужно просто притянуть ручку к себе.

Для особо важных соединений проволоку можно несильно обмотать вокруг пересечения прутьев несколько раз, после чего приступить к закручиванию при помощи прибора.

Крючок своими руками

Совсем не обязательно покупать инструмент для закладки фундамента небольшого строения или выполнения опалубки. Устройство для вязания можно легко смастерить своими руками с помощью фото- и видео инструкций.

Первое, что нужно сделать — найти сварочный электрод. С одной стороны фиксируется кусок резинового шланга (это будет что-то наподобие ручки). Рабочий конец нужно немного подточить.

Крючок для вязания можно сделать своими руками с помощью шуруповерта. В патрон устройства вставляется крючок, сделанный из простого гвоздя. В данном случае важно регулировать скорость шуруповерта: он должен работать так, чтобы не разорвать прутья.

Представленная техника является наилучшим способом связки. Она не только снижает трудозатраты и экономит средства, но и позволяет выполнять работу своими руками даже тем, кто не обладает соответствующими навыками и знаниями.

Важные нюансы

В процессе вязания лучше использовать низкоуглеродистую сталь. Если она будет плохо поддаваться деформации, можно ее слегка обжечь: недолго выдержать над пламенем, затем охладить.

Что касается диаметра, он должен быть около 1,5 мм (иначе сталь будет сгибаться очень трудно). Меньший размер приведет к тому, что при скручивании проволока для вязки арматуры порвется.

Все тонкости работы освоить за один раз сложно, тем более только по одной теории. Сущность технологии можно понять лишь на практике. Однако вязка арматуры — процесс сам по себе простой, поэтому справиться с ним под силу практически каждому.

виды, способы изготовления и использование

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку.

Крючок для вязки арматуры

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у.е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

Арматуру связывают вязальной проволокой, которая имеет толщину не более 1-2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

Связанные прутья арматуры

Полезный совет! Для изготовления самодельного крючка лучше использовать стержень из упругой стали. Она не должна разгибаться при значительном усилии.

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но упругой стали.

Схема вязки арматуры

Как изготовить крючок из прута арматуры

Чтобы изготовить качественное и удобное приспособление, с помощью которого возможно без устали связать большое количество арматуры, потребуется:

  • кусок прута арматуры либо стального стержня с аналогичными характеристиками длиной 15-20 см и диаметром сечения 6-8 мм;
  • две шестигранные гайки, а также две шайбы чуть большего, чем арматура, диаметра, которые плотно можно надеть на стержень;
  • любая, отслужившая свое, ручка от отвертки или малярного валика.

Виды крючков для вязки арматуры

Гайками и шайбами фиксируется на стержне ручка так, чтобы она не болталась вдоль него. При этом должно сохраняться свободное вращение ручки вокруг стержня. Вторая сторона стержня немного затачивается наподобие шила и изгибается. Как правильно изогнуть конец стержня можно посмотреть на любой фотографии. Такой вариант чуть более сложный, чем в случае с электродом, но работать им гораздо удобнее, да и назвать его одноразовым нельзя, так как у него приличный срок службы.

Схема создания крючка своими руками

Крючок винтового типа

Такое устройство не так просто изготовить самостоятельно, но приобрести готовый можно в любом магазине. Этот крючок можно считать полуавтоматическим, так как особое устройство его рукоятки позволяет вращать наконечник, совершая только поступательные движения. На практике получается, что если тянуть крючок на себя, то наконечник поворачивается и затягивает проволоку. При этом рабочему требуется прилагать минимальные усилия, а скорость вязки увеличивается в разы. Его использование очень удобно, но стоимость такого устройства гораздо выше, поэтому покупать его стоит только при больших объемах работ.

Полуавтоматический крючок

Полуавтоматический крючок, изготовленный из шуруповерта

Полуавтоматический крючок иногда делают самостоятельно очень простым способом. Для этого берут гвоздь с загнутым концом и обрубают у него шляпку. Этим концом его вставляют в шуруповерт. После недолгой тренировки можно прекрасно приспособиться стягивать арматуру вязальной проволокой с помощью этого импровизированного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, к примеру гвоздь, лишенный шляпки, один кончик которого надо немного загнуть в сторону, а другой конец установить в шуруповерт.

Крючок для вязки арматуры из шуруповерта

Автоматическое устройство для связывания прутьев арматуры

Тем, кто профессионально занимается строительством, целесообразно было бы приобрести специальное автоматическое устройство, которое называется пистолетом для арматурной вязки. Использовать его очень удобно, ведь он способен делать по узлу в секунду. Проволоку можно вообще не разрезать на отдельные куски. Ее просто вставляют в устройство, которое завязывает в нужном месте узел и обрезает концы. Работает такой пистолет на аккумуляторе, что делает необязательным наличие электрического кабеля на самом строительном объекте.

Пистолет для связывания прутьев арматуры

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.

Полезный совет! Прежде чем нарезать проволоку нужно сделать несколько проб. Вычислив необходимую длину, можно резать проволоку более точно, чтобы остатков не оставалось.

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

  1. Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
  2. Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец. После этого совершают простые вращательные движения.
  3. Несколько первых оборотов делаются достаточно быстро.
  4. Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
  5. После этого крючок просто вытаскивают и делают контроль прочности соединения.

Шаги 5-8 — наматывание проволоки с помощью крючка

Полезный совет! Чтобы проверить надежность стяжки не нужно пробовать саму проволоку. Необходимо пошатать прутья арматуры относительно друг друга. Они не должны шевелиться.

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Вязание арматуры крючком (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Крючки для вязки арматуры ЗУБР, RACO, STAYER оптом в Москве

Крючки для вязки арматуры



Используется для скручивания проволоки при связывании арматуры, заборов из сетки, мешков.

Артикул

Фото

Модель

Особенности

Цена, руб

Наличие



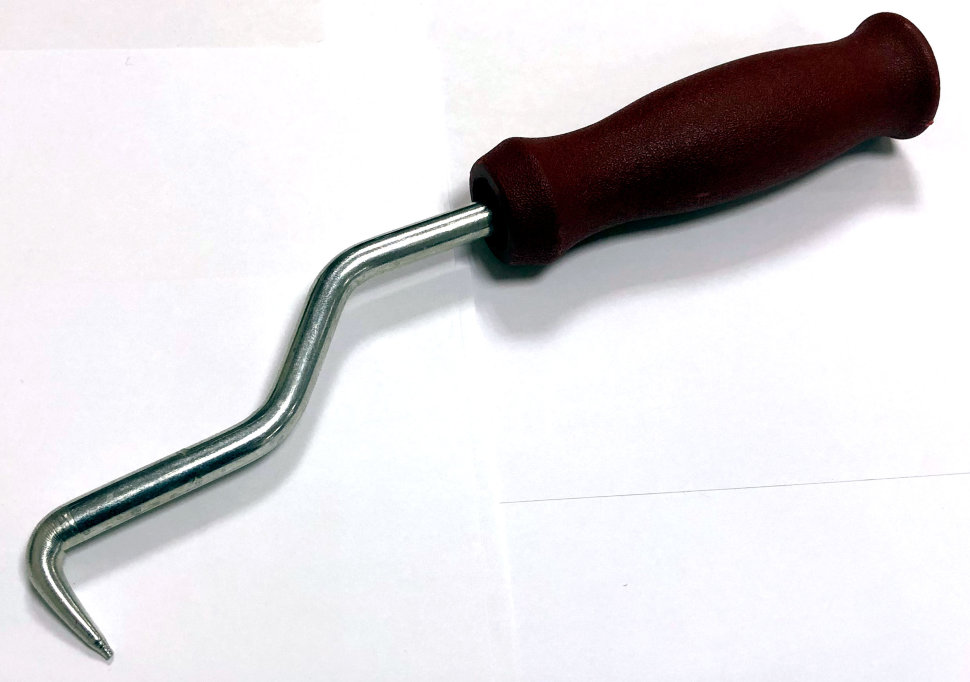

П669-111

Крючок для вязки арматуры П669-111

Металлическая рукоятка

132

620873011

Заказать

Крючки для вязки арматуры



Используется для скручивания проволоки при связывании арматуры, заборов из сетки, мешков.

Артикул

Фото

Модель

Особенности

Цена, руб

Наличие



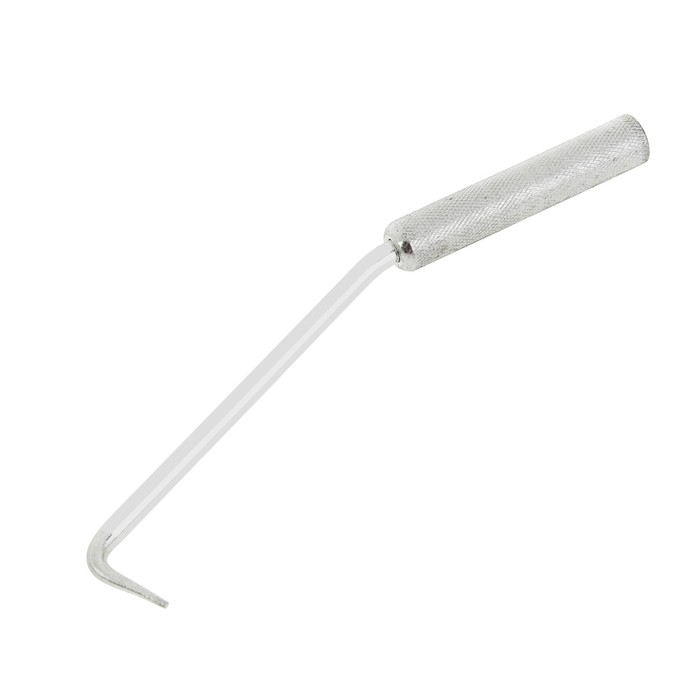

15430-PN
