их размер, расстояние и крепление по бетонному основанию, толщина бруса

Оглавление статьи:

Лаги представляют собой элементы обрешетки для настила пола. Они необходимы, чтобы итоговая конструкция пола была качественной: ровной и крепкой. Укрепить и выровнять поверхность пола без лаг очень проблематично. Неукрепленное покрытие будет прогибаться под воздействием тяжелой мебели, а сам пол будет скрипеть и вибрировать при ходьбе по нему. Лаги для пола ставятся практически всегда. Как выбирается их размер и происходит установка?

Почему укладка лаг так важна?

Главная функция лаг заключается в создании ровной поверхности для следующих работ. Но обрешетка под настилом выполняет и другие задачи. Они способствуют полноценному вентилированию нижней стороны настила, что предотвращает процессы гниения досок.

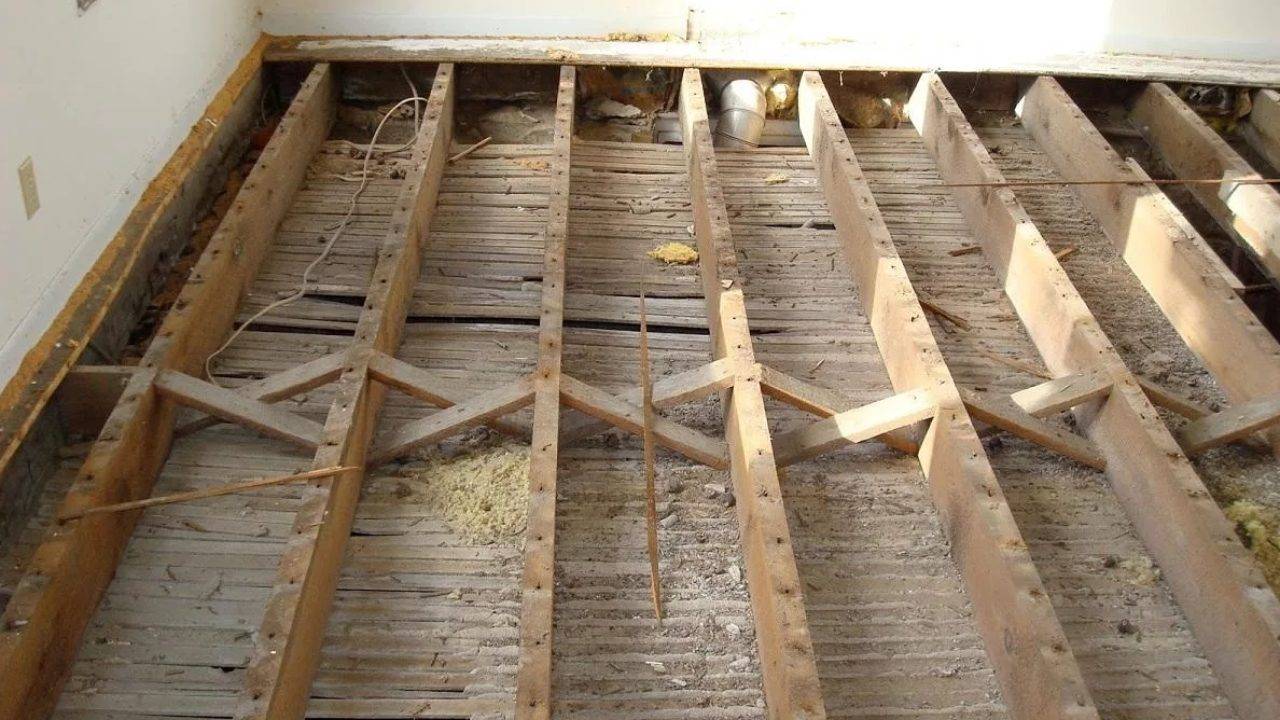

Устройство пола на лагах.

Эта функция основы из бруса имеет большое значение в тех помещениях, где пол укладывается по грунту и сырость из-за грунтовых вод создает серьезные проблемы даже при наличии высокого подпола.

При помощи лаг между самим настилом и основанием пола формируется пространство – своеобразный буфер, помогающий улучшить шумоизоляционные качества пола. Это же пространство используется для укладки слоя утеплителя, а при необходимости и инженерных коммуникаций.

Установка лаг для пола позволяет даже при неровном основании получить в результате за счет точек опоры, размещенных с определенным шагом, прочный пол.

Материалы для обрешетки

В качестве основы для настила можно использовать любые материалы, отвечающие требованиям прочности, ровности и низким коэффициентом деформации при наличии нагрузки. Эти технические характеристики соответствуют изделиям из металла, пластика, железобетона, древесины и компаунда, производимого на основе синтетических смол. Какие лаги лучше всего использовать для пола? Сравнение стоимости всех вышеперечисленных материалов позволяет выявить фаворита – древесину. На практике для лаг используются обычные деревянные брусья.

Материалом для бруса выступает обычно древесина хвойных пород дерева. Брус, используемый для лаг пола, делается из ели, сосны, пихты. Но самым лучшим вариантом признана лиственница, так как ее древесина отличается не только высокой прочностью, но и устойчивостью к гниению.

Ель и сосна более популярны только за счет низкой стоимости.

При выборе материала можете не обращать внимания на наличие смоляных карманов и других незначительных дефектов и покупать пиломатериалы 2 или 3 сорта – функциональность основы из бруса от этого не пострадает.

Брус из сибирской лиственницы.

При выборе лаг вы можете сэкономить на материале, заменив лиственницу на ель, а вот экономить на влажности брусьев не рекомендуется ни в коем случае. Влажность бруса не должна быть больше 20%, при более высоких значениях влажности материал в процессе сушки будет деформироваться, что приведет к проблемам с уже готовым полом.

Если вы выбрали в качестве материала для обрешетки ель или сосну, то следует позаботиться о гидроизоляции брусьев при их укладке. Лаги могут укладываться на разный пол, в зависимости от особенностей основания будут отличаться и гидроизоляционные работы. Если брусья монтируются на железобетонные плиты перекрытий, то сначала требуется произвести укладку слоя из вспененного полиэтилена. В случае, когда лаги крепятся на кирпичные столбики, полиэтилен прокладывает между грунтом и самим столбиком, а также между столбиком и бруском. Для слоя между кирпичом и древесиной вместо полиэтилена подойдет рубероид.

Вспененный полипропилен.

Лаги для полов, независимо от вида древесины, перед укладкой рекомендуется обработать антисептиком. Такие меры предосторожности наиболее актуальны в деревянных частных домах, где древоточцы могут стать для хозяина дома большой проблемой, так как несут угрозу долговечности всего сооружения.

Определяем размеры

От того, насколько правильно будет подобран размер лаг, зависит надежность всей конструкции пола. Перед приобретением брусьев следует высчитать их необходимую дину и толщину.

С длиной лаг обычно проблем не возникает: в зависимости от направления укладки она должна быть равна длине или ширине помещения, где делается пол. Оптимальным вариантом является длина бруса на 2,5-3 см меньше этого расстояния. Такое соотношение двух величин, когда длина лаги чуть меньше длины помещения, позволяет избежать деформации конструкции при температурных перепадах.

Длина бруса на 2-3 см должна быть короче ширины помещения.

Лаги для пола желательно делать из целых пиломатериалов, но это возможно только тогда, когда размер бруса совпадает с параметрами помещения. Если длины бруска не хватает, то используют сращивание двух элементов. Работы выполняются в полдерева, иногда с применением оцинкованных накладок.

Выполнить сращивание двух брусков несложно, но чтобы конструкция была прочной, необходимо четко выполнять два правила:

  • Под местом сращивания должна находиться какая-либо опора, оптимальным вариантом будет опорный столбец;
  • Если сращиваются две соседние лаги, то их точки сращивания должны располагаться со смещением относительно друг друга.

Невыполнение этих требований влечет за собой риск низкой жесткости пола в месте сращивания бруса.

Способы сращивания лаг.

Соседние лаги для пола должны сращиваться со смещением в один метр. Этот параметр влияет на размер исходных брусьев, который также следует учесть при их покупке.

Если с длиной бруса все достаточно просто, то определить параметры сечения лаг уже сложнее. Что это такое? Сечение лаги представляет собой ее толщину, которая зависит как от материала бруса, так и от расчетных характеристик будущего пола.

Сечение лаг для настила пола вычисляется на основе максимально возможной нагрузки на пол и размера пролетов между точками опоры брусьев. Общепринятым значение максимальной нагрузки является уровень в 300 кг/м2 – этот параметр применим к жилым помещениям.

При определении размера лаг на основе такого уровня нагрузки принимают во внимание длину пролета между соседними брусьями. Как связаны расстояние между лагами пола и их толщина? Для этого существует специальная таблица размеров, которыми пользуются специалисты. В самых распространенных случаях соответствие выглядит так: при длине пролета 2 м используется брус 110х60 мм, при длине пролета 3 м – 150х80 мм, при длине пролета 4 м – 180х100 мм. Чем больше размер пролета, тем толще должен быть брус, из которого делаются лаги.

Размер пролетаСечение лаг
2 м110*60 мм
3 м150*80 мм
4 м180*100 мм
5 м200*150 мм
6 м220*180 мм

Сечение бруса обычно прямоугольное. Чтобы лаги выдерживали давление, прямоугольный брус укладывают «на ребро». Эта особенность монтажа основы для будущего пола обеспечивает максимальный уровень жесткости бруса при минимальном объеме пиломатериала.

Толщина лаг, используемых для настила пола, может быть больше указанных параметров. Устанавливать лаги из брусьев большей толщины не запрещено, а иногда просто необходимо.

Иногда увеличение размеров сечения бруса необходимо для укладки толстого слоя утеплителя.

При выборе лаг для нового пола также следует учесть, что если вы собираетесь монтировать пол в нежилом помещении, то нагрузка на конструкцию может превышать 300 кг/м2. Этот параметр придется вычислять расчетным способом, а потом на основе полученных данных выбирать лаги с подходящими параметрами сечения.

Размер балки из металла может быть меньше деревянной.

Если вместо деревянного бруса вы решили использовать балки из металла или железобетона, то их толщина может быть меньше. Это объясняется те, что они обладают более высокой устойчивостью к прогибам по сравнению с древесиной.

Как определить шаг?

Размер лаг определяется размерами пролета между ними, который в свою очередь зависит от толщины доски, используемой для настила деревянного пола. Здесь следует руководствоваться следующим правилом: чем толще настил, тем больше шаг можно сделать. Этому есть вполне логичное объяснение, ведь чем больше толщина доски, тем она менее подвержена прогибу под воздействием тяжести.

Соотношения выглядят следующим образом: при толщине доски в 2 см можно делать шаг до 30 см, при толщине в 2,5 см – до 40 см, при толщине в 3 см – до 50 см. Для того чтобы рассчитать возможную длину пролета при доске большей толщины, можно воспользоваться формулой: увеличение толщины доски настила на 0,5 см увеличивает возможную длину шага лаг на 10 см.

Если вместо досок для настила используется фанера или ОСП, то расчеты несколько видоизменяются. Эти материалы более жестки на изгиб, то толщина их меньше. При толщине материала в 1,5-1,8 см вы можете запланировать шаг лаг в пределах 40 см, при толщине в 2,2-2,4 см – в пределах 60 см.

При использовании фанеры или ОСП листы материала должны крепиться к лагам в трех местах. Лаги для пола должны быть расположены так, чтобы крепления приходились на края листа и посередине. При этом край листа укладывается не на всю ширину бруса, а только до половины.

Укладка лаг на основание

Деревянные лаги можно прикреплять к любому основанию, главное – соблюдать правила монтажа. Для осуществления работ по укладке обрешетки из лаг вам понадобятся сами брусья, электролобзик, уровень, шуроповерт и крепежные элементы. Электролобзик можно заменить ручной пилой.

Крепление лаг к бетонному полу подразумевает применение различных конструкций, который делятся на простые и регулируемые. Регулируемые элементы имеют в своей конструкции винты, с помощью которых можно выровнять лаги.

В качестве крепления обычно используются специальные анкера или саморезы. Теоретически можно вообще не закреплять брусья лаг, но тогда возникает риск разрушения конструкции пола из-за съехавшей в сторону лаги.

Кроме перечисленных инструментов могут потребоваться дополнительные устройства. Установка лаг для пола, производимая своими руками по бетону или грунту, требует дополнительной фиксации с помощью ручного перфоратора.

Регулируемые лаги.

Укладка лаг на грунт делается следующим образом. Сначала устанавливаются опорные столбы. Для этого роются ямы глубиной около 10 см, засыпаются песком и для хорошей усадки проливаются водой. На песок укладывается полиэтиленовая пленка, поверх которой на растворе возводится кирпичный столбик. Его длина и ширина обычно равна ребру кирпича. Готовые столбики накрываются рубероидом. На них без фиксации укладывается брус, затем лаги подшиваются оцинкованными уголками к стенам.

 Как положить лаги для будущего пола, если основой служат деревянные балки? Порядок работ зависит от того как укладывается брус на балки: поперек них или вдоль. Если брус кладется поперек балок, то лаги крепятся к балкам обычными саморезами подходящей длины.

В этом случае важно не только обработать лаги антисептиком, но и засверлить отверстия, иначе риск раскола бруска будет очень высоким.

Если вы решили крепить брус вдоль балок, то для компенсации разницы в их высоте, лаги можно прикрепить не только сверху, но и подшить по бокам. Правильно выполнив все работы, вы сможете выровнять пол с наименьшей потерей высоты помещения.

Крепление лаг к бетонному полу производится следующим образом. Если вы проводите работы по монтажу пола на первом этаже здания, то перекрытие следует гидроизолировать полиэтиленовой пленкой. Можно использовать вспененный полиэтилен с фольгированным слоем. Этот материал обеспечит не только гидроизоляцию древесины, но и снизить потери тепла при дальнейшей эксплуатации помещения.

Брус раскладывается в соответствии с определенным ранее шагом лаг и выставляется по уровню. Для выравнивания основы для настила пола используют подкладки из фанеры и самих брусков. После этого лаги фиксируются к полу. Наилучшим вариантом является использование анкеров, монтируемых под отвертку. Есть и альтернативный способ укладки бруса на бетонный пол с использованием подставок. К плите перекрытия крепятся подставки, а к ним уже саморезами крепятся сами лаги.

При подготовке к монтажу пола важно правильно рассчитать длину и сечение лаг, а также продумать, какое расстояние потребуется закладывать между лагами пола. Если все параметры будут определены правильно, то при использовании качественного бруса и ответственном проведении всех работ по его укладке, ваш пол будет ровным и красивым, а также не будет прогибаться под тяжестью мебели и скрипеть при ходьбе.

Какие лаги для пола лучше и все про устройство пола по лагам

Несмотря на относительно небольшие эксплуатационные сроки многослойных деревянных конструкций, их легкий вес, экологические приоритеты, экономичность действуют на собственников убедительно. Если в области сооружения стен с природной органикой все же могут поспорить пенобетон, кирпич, газосиликатные блоки, то в сфере устройства полов по-прежнему лидируют пиломатериалы. В основном для устройства многослойных деревянных конструкций используют лаги для пола, выполненные из прочных полимерных соединений или из древесины.

Чем привлекает собственников пол со своеобразными воздушными подушками, образованными за счет укладки полимерных или деревянных брусков? В перечне преимуществ числятся немаловажные пункты, такие как:

  • отличные теплоизоляционные характеристики;
  • ценовая доступность пиломатериалов;
  • формирование минимальной нагрузки на фундамент, на балки или бетонные плиты перекрытий;
  • возможность поднять плоскость пола на любой уровень;
  • сокращение расходов стройматериалов;
  • скорость сооружения конструкции деревянного пола, не заставляющая ожидать застывания стяжки;
  • наличие удобного для монтажа коммуникаций технологического пространства;
  • обеспечение оптимального микроклимата внутри строений или комнат;
  • возможность выполнить укладку деревянных полов по лагам самостоятельно.

Устройство полов по лагам — оперативно, экономно, надежно

К тому же грамотно выполненное устройство пола по лагам исключит довольно дорогостоящий процесс выравнивания, так как полностью выполняет его функцию. Наличие вентиляционных пустот в конструкции пола продлит эксплуатационные сроки использованных для обустройства пиломатериалов, которые все же рекомендовано обрабатывать антисептиками, средствами от старения древесины и от возгораний. Экономные хозяева вместо антисептика могут использовать битум.

Конструктивные и технические особенности

Полы с лагами могут быть уложены на земляное основание и на перекрытия, сооруженные из деревянных мощных балок или железобетонных плит. Независимо от типа основания для устройства конструкции пола применяются идентичные материалы.

Из чего могут быть сделаны лаги?

Лагами называются поперечные балки пола, поверх которых настилается финишное покрытие. Крайне редко в качестве лагов используют металлические и железобетонные балки, чаще всего деревянные бруски или прогрессивные изделия из полимера. Деревянные бруски выбирают преимущественно из-за их дешевизны, полимерные из-за скорости сооружения и простоты их установки.

Лаги — поперечные балки, чаще всего из древесины или полимера

Обратите внимание. Вместо бруса, который по каким-либо причинам не удалось приобрести, могут быть использованные подобранные в соответствии с размерами сечения бруса доски, попарно сшитые между собой. Допустимо превышение размеров сечения. В таких случаях установка лаг для пола, сделанных из сшитых досок, производится на ребро.

Строители рубленых домов по сей день используют вместо бруса ровные, обтесанные с трех сторон бревна со схожим диаметром. В режиме жесткой экономии бревна вполне могут заменить брус. Единственное условие: они должны пролежать перед укладкой приблизительно год в сухом помещении.

Правильный выбор сечения

Сечение брусков, выбираемых для устройства пола по лагам, напоминает прямоугольник с высотой кратной 2, шириной кратной 1,5 (соотношение сторон в разрезе 2×1,5). Если пол устраивают по деревянным балкам перекрытия, то на размер сечения брусков повлияет величина пролета между элементами, на которые они будут опираться.

Сечение лаги зависит от толщины и прочности напольного покрытия

Обратите внимание те, кто планирует обустройство конструкции пола теплоизоляционным слоем. Между нижней плоскостью чистового покрытия и утеплителем, уложенным между брусьями-лагами, должен остаться вентиляционный зазор минимум 2 см (лучше 3-4 см). Значит, брус нужно покупать с учетом величины вентиляционного зазора. Если конструкция пола будет опираться на землю, необходимо будет учесть еще и толщину наката, настилаемого на прикрепленный к лагам черепной брусок.

Рекомендуется для пола по лагам приобретать брус с «запасом» в размерах сечения. При сооружении пола над земляным основанием, чтобы не использовать слишком дорогой брус большого сечения, величину пролета уменьшают посредством установки кирпичных столбиков. Промежуточное расстояние между опорами 1,2 м. Делают их из красного кирпича М100, силикатный применим только, если уровень залегания водоносного горизонта ниже двух метров.

План укладки пола на лаги с упором на кирпичные столбики

Грамотная укладка пола на лаги с кирпичными столбиками предполагает равенство расстояний между рядами опор и между элементами бруса. Перед сооружением кирпичных опор заливают фундамент 40×40 см под каждый из них. Фундамент также может быть залит в виде ленты под целый ряд кирпичных столбов. В каждом ряду опорного столба по два кирпича, высота опоры зависит от уровня элементов, на которые будет опираться балка (брус нижней обвязки, ростверк из бетона).

Высоту кирпичного столбика определяет высота элемента, на который будет опираться брус

Шаг установки лаг

Шаг между лагами – важный параметр, на основании которого производятся расчеты расхода материалов. Можно вычертить план комнат и точно рассчитать, сколько потребуется бруса и кирпича с цементом, если пол настилается не на перекрытия. Это величина между осями расположенных параллельно друг другу элементов. На величину шага влияет мощность чистового покрытия и его прочностные характеристики. То есть, при укладке покрытия, выдерживающего большую нагрузку расстояние между лагами пола допустимо увеличить.

Перед настилом тонких материалов лаги придется устанавливать часто (0,3-0,4 м под укладку досок толщиной до 24 мм). Для досок мощностью 50 мм расстояние между осями лаг может составлять 1 м. В основном для обустройства дома используется 40 милиметровая доска, лаги укладываются с расстоянием между осями 70 см. Сокращение шага между элементами, как и увеличение сечения, повысит прочность конструкции, но и увеличит расходы. Только собственнику решать, что для него важнее.

Укладывающие пол на лагах своими руками должны помнить, что отступ крайнего от стены элемента не должен превышать величину шага между лагами. Обычно от стены отступают на 20-30 см.

Геометрические ориентиры для укладки

Ориентация в пространстве – значимая составляющая правильного устройства пола. Желающим узнать, как положить лаги на пол грамотно, следует соблюдать следующие строительные правила.

  • Настил досок в комнатах отдыха и гостиных выполняется вдоль направления потоку естественного освещения. Лага располагаются «в крест» направлению досок.
  • В тамбурах, прихожих и других комнатах с интенсивной проходимостью доски укладывают согласно направлению движения, лаги, естественно, в направлении, перпендикулярном направлению элементов напольного покрытия.

Лаги укладывают «в крест» доскам пола

Обратите внимание. Если укрепление конструкции пола производится путем установки двух прослоек из бруса, верхний слой стелют «в крест» предыдущему.

Способы крепления

Раньше к бетонной плите или балкам лаги крепились просто гвоздями. Не лучший и не долгосрочный метод сменила фиксация с помощью металлических оцинкованных уголков. Инструкция о том, «как крепить лаги к полу» гласит:

  • Фиксация уголков производится саморезами.
  • Одна из плоскостей уголка крепится к брусу.
  • Глубина проникновения самореза в брус 3-5 см.
  • К брусу нижней обвязки уголок крепится аналогично.
  • К кирпичной опоре или бетонному ростверку, которые необходимо покрыть слоем гидроизоляции, крепление производится дюбелями.

Вместо уголка может быть использовано П-образное крепежное приспособление.

П-образное приспособление, используемое для крепления бруса

Нередко случается, что стандартной длины бруса не хватает. Элементы можно состыковать двумя способами:

  • впритык друг к другу;
  • путем врубки, получившей название «в пол дерева».

Внимание. Места состыковки следует усилить, пришив гвоздями к одной, а лучше к двум сторонам бруса отрезки пиломатериалов длинной 1 м.

Способы соединения бруса «в пол бревна»

При установке бруса в разбежку между точками соединения бруса должно быть не меньше 50 см.

Последовательность работ по устройству пола по грунту

Практичный демократичный пирог пола по деревянным лагам можно устроить перед сооружением несущих стен, например, каркасного дома, или в период внутренней отделки. Чистовую отделку пола рекомендовано проводить после всех штукатурно-малярных операций.

При устройстве многослойного пирога над землей работы выполняются с такой последовательностью:

  • Вибратором или торцом простого бревна грунт уплотняют.
  • Засыпают уплотненный щебень слоем в 5 см, он выполнит функцию несжимаемого основания.
  • Заливают в опалубку, специально сделанную для каждой опоры или для ряда опор, цемент.
  • Сооружают опоры из кирпича (между основанием для опор и кирпичом должна быть прослойка гидроизоляции).
  • Над опорой располагают еще один слой гидроизоляции и звукоизоляционную прокладку.
  • Устанавливают и фиксируют лаги.
  • Затем укладывают черепной брусок и устраивают дощатый настил из дешевых пиломатериалов.
  • За накатом вновь располагается очередная прослойка гидроизоляции.
  • Утеплитель размещают между лагами.
  • Верхняя плоскость всего установленного бруса выравнивается стесыванием излишков, наличие отклонений выявляют ватерпасом.
  • Обязательно оставляют вентиляционный зазор между досками пола и теплоизоляционной прослойкой.
  • В завершении выполняется укладка досок пола с отступом от всех стен по периметру на 2 см. Данный зазор необходим для компенсации подвижек древесины, происходящих под влиянием влаги, температуры. После того, как проведут циклевку и обработку финишным составом (о выполнении этих работ нужно прочитать соответствующие статьи), этот зазор закрывают плинтусом.

Схема устройства пола с лагами на земляном основании

Выравнивание бруса перед укладкой покрытия

При устройстве пола над перекрытиями процесс сокращен, так как лаги крепятся непосредственно к брусу или к железобетонной плите.

youtube.com/v/OLaIDe4CUmc?autoplay=0" wmode="transparent"/>

Устройство лаг с регулировкой

Удобная новаторская схема – установка регулируемых пластиковых лаг, выдерживающих около 5-ти тонн нагрузки на м2. В разработанных для оперативного устройства пола лагах есть резьбовые приспособления для регулировки уровня пола. Лаги жестко крепятся к черновой бетонной поверхности дюбелями, к древесине саморезами. Излишки длины просто срезаются.

Регулируемые лаги для устройства пола

Видео-пример проведения работ

Не слишком просто сооружается многослойный пирог пола по деревянным лагам, однако именно он ощутимо сокращает бюджет стройки или ремонта. Кроме минимизации расхода материалов еще и повышаются темпы производства отделки. Доскональное следование технологиям обустройства данной схемы сооружения пола и соблюдение рекомендаций гарантирует длительную эксплуатацию и эстетическую привлекательность.

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0"> Оцените статью: Поделитесь с друзьями!

Деревянные лаги

10.03.2017

Какую древесину под лаги брать ?

На первый взгляд может показаться, что выбор материала для устройства пола простая вещь, но это не так. Нужно помнить, что конструкция пола должна быть ровная, прочная, иметь низкие показатели к деформации и высокие показатели к нагрузкам.

Самым востребованным и простым решением устройства деревянных лаг является брус или доска.

Древесину обычно используют из ели или сосны (хвоя), т.к. это самые распространенные и недорогие породы дерева в нашем регионе.



Какого сечения и толщину выбрать для устройства лаг ?

1.      Немаловажным параметром при выборе сечения деревянных лаг нужно учитывать какая толщина чистового покрытия (пола) будет застилаться на нашу конструкцию.

2.     Величина максимальной нагрузки на пол по мере эксплуатации. При строительстве жилых домов принимают среднюю величину нагрузки на кв. метр она составляет примерно 300 кг на м2.

3.     Правильно учесть расстояние между опорами на которые в дальнейшем будут опираться и крепиться наши лаги.

4.     Предусмотреть систему естественной вентиляции.

Проще можно сказать следующее:

- выбирать сечение деревянных лаг и толщину настила пола нужно исходя из конструктивных особенностей здания, требований безопасности, здравого смысла и комфортного пребывания людей в помещении !

Расстояния между лагами ?

Интервал между частями обрешетки пола зависит от толщины финишного настила. Когда используют толстую доску, лаги крепят не так плотно. А на более тонкие покрытия, например ДСП, фанеру или тонкий шпунт, лаги кладут чаще.

Расстояния между деревянными лагами к толщине доски покрытия:

а) 300 мм – 20 мм;

б) 400 мм – 24 мм;

в) 500 мм – 30 мм;

г) 600 мм – 35 мм;

д) 700 мм – 40 мм;

е) 800 мм – 45 мм;

ж) 900-1000 мм – не менее 50 мм;

Обрешетка пола или потолка под утепление:

Шаг между лагами для экономии желательно измерять по размеру плиты утеплителя, например: Роквул Скандик 100 мм толщиной, размер плиты 600х800мм.

Чем обрабатывать лаги для пола в деревянном доме, бане первого этажа ?

Для защиты деревянных конструкций пола от поражения грибком  плесенью, а так же насекомыми еще на этапе монтажа, необходимо исключить возможность впитывания влаги, поднимающейся из грунта по соприкасающимся с лагами элементов несущих конструкций. Для этого укладывают под лаги гидроизоляцию: битумосодержащие материалы, например (рубероид).

Основным способом предотвращения образования и поражения древесины грибком или насекомыми является использование химических составов.

Защитные жидкости для древесины подразделяют на несколько групп:

1.      антисептики;

2.      антипирены - огнебиозащита;

3.      краска.

Конструкции пола в силу своей установки защищены от прямых солнечных лучей, не подвергаются водному воздействию или резких перепадов температуры. Однако на них оказывает другой фактор, такой как конденсат, а также биологические организмы: грибок и насекомые. Влияние каждого фактора может привести к порче и гниению деталей конструкций.

ВАЖНО ! Для устройства лаг пола или потолка необходимо использовать древесину прошедшую камерную сушку, т.е. сухие пиломатериалы.

Обрабатывать детали конструкций пола следует до момента монтажа.

*Составы для обработки лаг и элементов пола смотрите в нашем каталоге, раздел: (Антисептики для дерева).

Какую пароизоляцию выбрать для пола по лагам ?

Для предотвращения образования конденсата под полом, в цокольном этаже дома оборудуют вентиляцию: между основанием пола и финишным покрытием оставляют продухи – вентиляционные отверстия, обеспечивающие циркуляцию воздуха. Чтобы избежать негативных явлений на лаги пола и на покрытие используют гидро-пароизоляцию, например: (Изоспан «С» пароизоляция-антиконденсат или Бронтек «С» антиконденсат-гидро-пароизоляция).

Чем лучше обработать лаги потолка ?

Для обработки лаг потолка, можно использовать рекомендуемые нами антисептики (линейка составов «Эковуд», составы «Неомид»), декоративные покрытия или лак (краски-лаки «Евротекс», «Любимая дача» и др.).

Несущие конструкции и балки потолка из дерева в видимой части дома, обрабатывают прозрачным антисептиком, а затем наносят декоративный слой краски или лака.

Лаги пола и потолка: брус или доска ?

Брус или доску для лаг, выбирают в зависимости от особенностей конструкции или требуемых задач от помещения, а также от чистового покрытия пола.

Под чистовое покрытие пола нередко используют: шпунтованную доску, ДСП, фанеру, паркет или др. материалы.

При использовании доски сечением 50х100 мм, 50х150 мм или 50х200 мм монтаж лаги производят на ребро, т.е. высота 100 мм ширина 50 мм. Брусовые размеры, такие как 100х150 мм, 150х200 мм или 100х200 мм так же укладываются на ребро.

Поделиться в социальных сетях:


Лаги для пола своими руками

Устройство прочных и ровных полов – один из важнейших вопросов при строительстве дома или при проведении ремонта в квартире. Выбор возможностей у владельцев жилья в наше время – немалый. В продаже представлен очень широкий ассортимент самых разных строительных смесей на минеральной или синтетической основе, позволяющих достаточно быстро и качественно залить ровную поверхность, которая или послужит основанием для настила любого финишного покрытия, или сама выступит в роли пола. Однако, очень многие хозяева предпочитают все же делать полы по проверенной веками технологии – с монтажом дощатого или иного покрытия на лаги.

Лаги для пола своими руками

Безусловно, современные технологии коснулись и этого типа полов, однако, базовые принципы их устройства остаются неизменными, наверное, столетиями. Именно простота и надежность делают подобную конструкцию чрезвычайно популярной и в наше время. И что очень важно – лаги для пола своими руками в состоянии сделать и выставить, наверное, любой домашний мастер, если проявит аккуратность и внимательность, будет следовать инструкциям, мобилизует свои умения и будет располагать качественным материалом и необходимым рабочим и контрольно-измерительным инструментом.

Что такое лаги, и преимущества их использования

Прежде всего, что же такое лаги? Это – поперечные балки, которые служат основанием для крепления на них половиц или иного листового материала напольного покрытия. Традиционным материалом для изготовления лаг всегда являлась древесина, хотя строительные технологии допускают использование и металлических, бетонных или полимерных деталей. Впрочем, это, скорее, исключение из правил, и рамках данной статьи лаги не из дерева рассматриваться не будут.

Традиционный материал для лаг — деревянный брус

Конструкция деревянных лаг тоже бывает разной. Удобнее всего в использовании, безусловно, «выгнанный» в требуемый размер ровный деревянный брус – с ним и сборка, и выставление требуемого уровня намного проще. Можно использовать и доски, поставив их на ребро и, если есть такая необходимость, набрав требуемую толщину лаги из нескольких соединенных между собой деталей. в ряде случаев строителям выгоднее применять для изготовления балок кругляк, правда, это потребует обтёсывания его как минимум с одной стороны – для плотного прилегания половиц или реек контробрешетки.

Делают лаги и из кругляка, но нужны хорошие плотницкие навыки

Древесина, возможно, и проигрывает в чем-то цементному покрытию, но, тем не менее, конструкция пола на лагах дает немало значимых преимуществ:

  • Прежде всего, при одинаковой высоте подъема пола, конструкция с лагами несравнимо легче бетонной, даже если применяются облегченные составы с утеплительными наполнителями.
  • При правильной сборке пол на лагах получается проветриваемым, что очень важно для сохранности напольного покрытия.
  • Между лагами очень легко разместить скрытые коммуникации – трубы или электропроводку. В случае необходимости получить доступ к ним для профилактики или устранения аварии – значительно проще.
Кабели, уложенные между лагами
  • Наличие коммуникаций ничуть не помешает провести эффективное утепление пола – ниши между лагами «сами просятся» на то, чтобы уложить в них термоизоляционный материал.
Пол на лагах легко поддается утеплению
  • С помощью лаг совсем несложно выровнять под идеальную горизонталь полы даже с весьма значительными перепадами уровня. При этом (в отличие от бетонных полов) расход материала практически не увеличивается.
Пол легко выравнивается даже при очень сильных перепадах уровня
  • Помимо утеплительных качеств, пол на лагах обладает гораздо более эффективным шумопоглощением.
  • Лаги очень равномерно распределяют и передают статические и динамические нагрузки на основание. Кажущаяся простота конструкции никак не снижает прочностных качеств создаваемого пола.
  • Пол на лагах легче ремонтировать – достаточно, после демонтажа покрытия, при необходимости просто заменить поврежденные детали.
  • Конструкция с лагами, по большому счету, может применять практически для любых типов напольных покрытий – это может быть не только дерево, ни и любой рулонный материал или, при соблюдении соответствующих технологий, даже керамическая плитка.
Электрический и водяной обогрев полов на лагах
  • Полы на лагах нередко упрекали в том, что они плохо «стыкуются» с водяными или резистивными системами подогрева. Однако, сейчас разработаны технологии, позволяющие организовать на таком покрытии любую из систем теплого пола – резистивную, инфракрасную или от контура водяного отопления.

Как создать мини-хранилища в условиях квартиры?

При большой высоте деревянного пола над основанием, например, на балконе, это пространство можно полезно использовать и в хозяйственных целях.

Об этом читайте в статье, посвященной вопросам, как сделать погреб на балконе.

Материал для лаг, сечение, шаг и направление укладки

Как уже говорилась, оптимальным пиломатериалом для изготовления лаг является брус, нарезанный на специальном оборудовании с точным соблюдением размера – ширины и высоты. Обычно для этих целей применяют не слишком дорогую древесину – сосну, ель, пихту. Очень хорошие эксплуатационные качества и долговечность показывает лиственница, но детали из нее будут стоить уже значительно дороже.

Для лаг вовсе не обязательно выбирать древесину высшего или первого сорта – вполне будет достаточно второго. К третьесортному брусу, с большим количеством сучков, следует относиться с очень большой долей осторожности: все же лаги – это несущие детали, и пусть не внешний вид, но прочностные качества у них должны быть на высоте. Не допускается трещин, подгнивших, посиневших мест – такие лаги долго не прослужат.

Особое внимание геометрической правильности заготовок – деформированные, скрученные, изогнутые брусья будет крайне тяжело выставить по одному уровню.

Оптимальный вариант – если пиломатериалы уже прошли сушку на специализированных линиях, и их остаточная влажность не превышает 12%. Правда, такому материалу и дома нужно будет создать соответствующие условия хранения до монтажа. Брусья с влажностью более 15 ÷ 18% монтировать не стоит – их может покоробить при окончательном высыхании, что нередко ведет к общей деформации конструкции, появлению на полу нестабильных зон, скрипов и т.п.

Размеры бруса имеют большое значение

Обычно для лаг брус подбирают из пропорции, что высота детали равна полторы ÷ две ее толщины.

h = 1.5÷2 × a

Но все же, «от чего начинать плясать»? Какое конкретно сечение бруса потребуется в той или иной ситуации? Здесь требуется оценить несколько критериев.

  • Если предполагается на лаги монтировать дощатое финишное покрытие пола, то начать следует, скорее всего, с планирования расположения балок. Дело в том, что деревянный пол по всем правилам укладывают так, чтобы швы между досками были параллельны направлению естественного освещения помещения. Таким образом, расположение лаг в соседних комнатах может различаться:
Положение лаг и половиц относительно источника естественного освещения

На схеме обозначениями показано:

1 – стены здания.

2 – входные двери в помещения.

3 – окна и направление потока естественного освещения (широкие розовые стрелки)

4 – лаги. Как видно, их направление может различаться.

5 – половицы чистового покрытия, всегда укладываемые перпендикулярно лагам.

Если же по лагам планируется укладка листового материала, как базы для последующего финишного покрытия, то ориентация расположения лаг ключевого значения иметь не будет.

  • Следующий вопрос – нужно решить, сколько лаг потребуется для каждого помещения. Иными словами, необходимо определиться с шагом их установки (расстояние между двумя соседними параллельными лагами).

Этот параметр напрямую зависит от толщины доски, которая будет применяться для монтажа чистового покрытия пола. Существуют определенные нормы, которые показаны с расположенной ниже таблице:

Планируемая толщина половиц20 мм24 мм30 мм35 мм40 мм45 мм50 мм
Расстояние между лагами300 мм400 мм500 мм600 мм700 мм800 мм1000 мм

Зная, какой материал будет использован для пола, на основании составленной схемы монтажа несложно будет просчитать количество необходимых лаг и точное расстояние между ними. Шаг, безусловно, скорее всего, будет выражен не круглым числом, но округлять его можно будет только в меньшую сторону. При необходимости, лаги у стен допустимо уложить и с меньшим шагом – прочность конструкции от этого только выиграет.

  • Теперь можно определиться и с сечением бруса. Основной критерий для оценки при монтаже пола в частном доме, без бетонной основы – расстояние между точками опоры, то есть – длина пролета лаги.
Длина пролета2000 мм3000 мм4000 мм5000 мм6000 мм
Сечение бруса дла лаги110 ×60 мм150×80 мм180×100 мм200×150 мм220×180 мм

Как видно, сечение бруса прямо пропорционально длине пролета, и достигает порой весьма значительных величин. При больших размерах помещения могут потребоваться весьма мощные балки, а это и утяжеление конструкции, и существенное повышение расходов на пиломатериал.

Лаги с промежуточными опорами — столбиками

Поэтому при больших пролетах часто практикуют установку дополнительных опор, например, кирпичных столбиков. Эта мера позволяет намного снизить требуемое сечение лаг:

Расстояние между центрами опорных столбиков2000 мм1500 мм1200 мм1000 мм
Сечение бруса для лаги110×60 мм100×50 мм90×50 мм80×50 мм

Приведённые в таблицах значения сечений являются минимальными, и могут варьироваться, но только в большую сторону. Например, бывает, что требуется увеличить высоту самой лаги. Это случается тогда, когда необходимо сделать качественную термоизоляцию пола, а значит, планируется укладка толстого слоя утеплителя. Высота лаги для конструкции, собранной по принципу чернового и чистового пола (схема такого пола приведена и расписана несколько ниже по тексту), в таком случае будет суммироваться из толщин черепного бруска, наката (доски чернового пола), утеплительного материала и вентиляционного зазора. Ну а ширина лаги при этом остается табличной.

Для лаг, которые устанавливаются на бетонное основание, непосредственно на него или же на стойки (подкладки) с шагом между ними порядка 500 мм, такие сечения не требуются. Здесь вполне достаточно бруса толщиной 50 мм, а высота определяется в зависимости от необходимой высоты подъема поверхности (есть ограничение – не менее 40 мм ). Главное – выбрать правильный шаг, о чем уже упоминалось выше.

Чтобы закончить вопрос с выбором и подготовкой материала, следует упомянуть об еще одном важном моменте. Дело в том, что древесина, как органический природный материал, подвержена со временем разложению – она может начать пересыхать, гнить, трухляветь. Кроме того, дерево является излюбленной питательной средой для целого ряда «представителей» микрофлоры (плесеней, грибков, бактерий), насекомых и даже грызунов. Таким образом, чтобы обеспечить долговечность конструкции пола, его детали следует подвергнусь специальной обработке.

Антисептическая пропитка комбинированного действия

Для этого существует немало готовых составов. Многие из них, например, очень популярный среди строителей «Пирилакс», сочетают в себе двойную функцию. Помимо придания древесине антисептических качеств и лечения от уже имеющихся биологических поражений, они резко повышают ее огнестойкость, так как содержат в своём составе антипирены.

Обработку проводят после приготовления состава в нужной консистенции (чаще всего – он реализуется уже готовым к применению). Наносить пропитку можно кистью, аэрозольным распылением, а небольшие детали – просто окунают в емкость с раствором. Примерный минимальный расход для только антисептической обработки провести – порядка 100 мл/м² площади поверхности заготовок. Рекомендуется провести двойную обработку – первому слою дают впитаться и высохнуть (при положительных температурах воздуха это займет около часа), а затем обработку повторяют.

Пиломатериал после обработки

Для придания древесине выраженных огнестойких качеств, расход при обработке увеличивают примерно до 180 ÷ 280 мл/м², и требуемый расход обеспечивается несколькими слоями нанесения. А увеличение расхода до 400 мл/м² (также, послойно) делает древесину трудногорючей – класс огнестойкости Г1, распространения пламени – РП1, дымообразования – Д2.

Перед обработкой брусьев для лаг они должны быть очищены от грязи и пыли, извести, краски и т.п. Нет никакого смысла обрабатывать непросушенную древесину – во-первых, сам состав будет крайне плохо впитываться, а во-вторых, это нарушит процесс нормальной естественной просушки материала. Максимально допустимая влажность перед обработкой – 25%, хотя и на этом предельном уровне качество обработки будет уже не тем.

Цены на различные виды бруса

Брус

Установка лаг на первом этаже частного дома «по грунту»

Термин «по грунту» встречается достаточно часто, но при этом необходимо понимать, что, конечно, в подавляющем числе случаем лаги никоим образом с поверхностью грунта не контактируют. Они могут крепиться к брусу нижнего венца, с помощью соединительных металлических деталей или же врубкой.

Крепление лаг к балкам обвязки уголками

Другой вариант – лаги укладываются концами на фундаментную ленту или ростверк. При этом обязательно прокладывается слой гидроизоляции. Обычно в этих целях применяют рубероид. Если он толщиной менее 3 мм, то следует его уложить в два слоя.

С каждой из сторон лага должна находить на горизонтальную плоскость ростверка, ленты или бруса обвязки как минимум на 100 мм.

Возможный вариант установки лаг

1 – фундаментная лента.

2 – стена здания.

3 – слой гидроизоляционного материала – рубероида.

4 – брус нижней обвязки.

5 – лаги.

6 – обязательный зазор между концами лаг и стенами – не менее 20 мм.

7 – уголки для фиксации лаг к брусу обвязки.

Такой вариант вполне возможен, если пролет лаги не слишком большой. При значительных же размерах потребуется брус соответствующего сечения, но и он, возможно, не даст гарантии того, что со временем лага не начнет слегка прогибаться. Поэтому, оптимальным вариантом станет установка опорных столбиков.

Их располагают по осям размещения лаг. Отступ от стены первого столбика выбирают примерно 500 мм, а остальные устанавливают на равных промежутках с шагом не менее 1 метра (см. таблицу выше).

Столбики также нуждаются в фундаменте. Он может быть под каждую опору индивидуальным…

Отдельно стоящие опоры-столбики

…или же под целый ряд опор заливается общая лента.

Столбики выложены на общей фундаментной ленте

1 – лента фундамента здания.

2 – малозаглубленный фундамент под опору.

– ленточный фундамент под ряд опор.

3 – сложенные из кирпича столбики.

4 – лаги.

В вертикальной проекции это будет выглядеть примерно так:

Схема столбика — вид сбоку

1 – уплотненный грунт под домом. Иногда практикуют очистку от грунта и заливку грубым бетонным раствором, с утеплителем (керамзит или пенополистирольная крошка) или без него. Однако, заливку лучше проводить, когда опоры уже будут возведены.

2 – «замок» из утрамбованной глины или слой гидроизоляции (рубероида).

3 – песчаная подушка.

4 –утрамбованная гравийная засыпка.

5 – бетонный фундамент под столбик.

6 – слой гидроизоляции (рубероида)

7 – сложенный из кирпича столбик-опора требуемой высоты.

8 – лага.

Работу по возведению подобной конструкции проводят в следующем порядке.

  • Для начала срезают плодородный слой почвы по всей площади внутри фундамента (если она не была срезана раньше). Поверхность необходимо максимально уплотнить, засыпать щебенкой и плотно «запечатать» глиной или бетоном. Смысл в том, что под зданием не должна разводиться сырость и грязь, должна быть исключена вероятность прорастания растений.
  • По намеченным на фундаментной ленте (ростверке, брусе обвязки) точкам протягиваются разметочные шнуры – они определяют место будущего расположения лаг.
  • Натянутыми перпендикулярно к первым шнурами намечают центры расположения столбиков опор с выбранным шагом между ними. В этих местах роются кубические ямы для точечного фундамента, со сторонами 400 × 400 мм, и такой же глубиной. На дно засыпается слой песка (порядка 50 мм), а затем – гравия. Обе подушки последовательно утрамбовываются.
  • По стенам простилается гидроизоляция. Если грунт слишком рыхлый, то можно сделать опалубку из тонких досок или фанеры. Обычно фундаментный «пятак» заливают так, чтобы он выступал выше поверхности грунта минимум на 100 мм.
Залитые фундаментные «пятачки» для столбиков
  • Готовится бетонный раствор, фундаментные точки (или ленту) заливают, разравнивают, и оставляют до набора прочности (придется ждать порядка 4 недель).

Насколько быстро созревает залитый фундамент?

Этот параметр в большей степени зависит от температуры окружающей среды. Сезонность проведения работ предопределяет различия подхода к заливке бетона и к уходу за ним в период созревания.

Этот вопрос изобилует нюансами, с которыми читатель может ознакомиться в специальной статье нашего портала «При какой температуре можно заливать фундамент».

  • Когда фундаментные площадки полностью готовы, их застилают рубероидом, а сверху проводят кладку кирпичных столбиков. Обычно для этого достаточно двух кирпичей в ряду. Естественно, ряды ложатся «в перевязку», на раствор марочной прочностью не ниже М100 (4 части песка на 1 цемента). Для столбиков нельзя использовать силикатный кирпич – следует приобрести красный обожженный, который не боится влаги.
Столбики-опоры готовы
  • Когда кладочный раствор полностью застынет, можно двигаться дальше. Все столбики в обязательно порядке покрываются гидроизоляцией – рубероидом, обычно – в два слоя. Помимо этого, рекомендуется на них уложить еще и шумоизоляционную прокладку, шириной больше толщины лаги минимум на 10 мм с каждой стороны. Толщина прокладки – о 10 до 40 мм, а изготавливают их из фанеры, специальной саморасширяющейся уплотнительной ленты, кусков пробковой подложки и т.п.
  • Можно переходить к монтажу лаг. Однако, если планируется утепленный пол, их следует немного доработать. К каждой лаге или снизу, или по бокам в нижней части прикручиваются саморезами черепные бруски. Они станут основой для укладки на них досок наката – чернового пола.
  • Готовые лаги раскладываются по местам. Проверяется правильность уровня их расположения, как вдоль, так и поперек. Фиксировать лаги проще всего к фундаментной ленте, ростверку или брусу обвязки с помощью металлических уголков, при этом не забывая, что должен оставаться зазор от стены порядка 20 мм.
Вариант крепления лаг на фундаментной ленте
  • Очень важно, чтобы плоскость лаги находилась вертикально, чтобы получалась ровная горизонтальная площадка, без уклона, для дальнейшего плотного прилегания половиц. К столбикам крепить лаги нет никакой необходимости – главное, чтобы они были уложены на них плотно, без возможности провисания или вибрирования. При необходимости между столбом и брусом устанавливаются дополнительные прокладки.
  • После того как лаги установлены, можно переходить к монтажу чернового пола, утеплению и дальнейшим работам по сборке общей конструкции деревянного пола:
Примерное строение утепленного пола на лагах

1 – лага.

2 – черепные бруски, обычно сечение от 40 до 50 мм.

3 – доски чернового пола (наката). Здесь вполне будет уместен и низкосортный материал, правда, также прошедший соответствующую пропитку. Доски укладываются вплотную друг к другу или с небольшим зазором, если в качестве утеплителя будет использоваться не керамзит.

4 – слой гидроизоляции. Вполне подойдет плотная (не менее 200 мкм) полиэтиленовая пленка. Она должна закрыть и доски чернового пола, и лаги.

5 – слой утеплителя –минеральной ваты, эковаты, пенополистирола или керамзита.

6 –диффузная мембрана, выполняющая роль гидроизоляционного барьера, но не препятствующая свободному выходу водяных паров из утеплителя.

7 – доски чистового пола.

8 – если есть необходимость, то поверх досок (или фанеры) может быть уложено какое-либо финишное покрытие.

Желаете, чтобы пол в деревянном доме был теплым?

Данная публикация в большей мере посвящена самостоятельному монтажу лаг. А подробнее ознакомиться с секретами утепления пола в деревянном доме можно в специальной статье нашего портала.

Справедливости ради нужно отметить, что иногда лаги используются только лишь для выравнивания поверхности пола, при условии, что он уже и без того достаточно утеплен, и сами баки цокольного перекрытия расположены достаточно часто, обеспечивая нужный шаг. Простейший способ крепления лаг в таком случае – непосредственно на сами балки. Брусья или доски лаг выставляются точно по заданному горизонтальному уровню, а затем прокручиваются мощными саморезами к балкам.

Простейший метод крепления лаг к балкам цокольного перекрытия

1 – балки цокольного или межэтажного перекрытия.

2 – лаги.

3 – саморезы.

Красная стрелка показывает на единый горизонтальный уровень лаг.

Видео: утепленный пол на лагах в каркасном доме

Установка лаг на бетонное основание

Деревянные полы вполне можно настилать в квартирах или домах, где основой является или железобетонная плита перекрытия, или устроенная по грунту мощная утепленная стяжка. Однако, даже если поверхность основы практически идеально гладкая и горизонтальная (что бывает очень нечасто), укладывать доски пола непосредственно на нее все же не следует. Лучше смонтировать систему лаг, а затем приступать к монтажу того или иного покрытия.

Про размеры и расположение лаг добавить в этом случае нечего – все уже расписано выше. Значит, основными моментами будут вопросы надежного крепления балок к бетонному основанию и выставления их в требуемый «нулевой» уровень.

Как правильно наметить «нулевой» уровень будущего пола?

Если в распоряжении имеется лазерный уровень, то никаких проблем нет. Но что делать тому, кто занимается этим впервые и не имеет этого дорогостоящего прибора?

Очень подробно нюансы проведения разметки «нулевого» уровня расписаны в статье, посвященной заливке стяжки с керамзитом.

Самый простой вариант установки лаг – непосредственно на плоскость бетонного основания. Это возможно в том случае, если нет ощутимых перепадов по высоте, финишное покрытие не требует подъема уровня, нет нужды в сильной термоизоляции.

В этом случае лаги строго одного сечения просто раскладываются по намеченным линиям разметки. Между ними и бетонной поверхностью рекомендовано проложить полоску из ДВП, обработанную уже упоминавшимся антисептическим составом.

Схема пола с утеплением – чрезвычайно похожа на приведенную выше, и подробно ее расписывать нет смысла. Единственное различие в том, что нет черепных брусков и досок чернового пола.

Утепленный пол на лагах на бетонном основании

1 – бетонное основание пола.

2 – лаги.

3 – прокладка из ДВП

Дальнейшая нумерация полностью повторяет первую схему.

Крепить брусья лаг к полу проще всего с помощью уголков, которые крепятся к дереву саморезами, а к стяжке – забивными дюбелями или анкерами.

Крепление лаг к полу уголками

Можно для крепления использовать и дюбеля со шпилечной верхней частью. В этом случае в брусьях лаг фрезеруются круглые пазы, куда спрячутся шайба и гайка.

Дюбель-шпилька для крепления лаг

Лаги располагаются на полу с учетом рассчитанного шага таким образом, чтобы расстояние от первого бруса до параллельной ему стены было порядка 30 ÷ 50 мм, а торцевые концы не доходили до стен на 20 мм.

Несколько сложнее обстоит дело, если требуется выведение уровня лаг в одну плоскость, особенно если по тем или иным соображениям необходимо значительно поднять пол. Раньше практически единственным доступным методом для достижения цели были деревянные подкладки (из кусочков доски, фанеры и т.п.)

Установка лаг на нужный уровень с помощью подкладок — ужа давно «вчерашний день»

Казалось бы, способ чрезвычайно простой, но назвать его удобным – никак не получается, особенно если уровень подъема или перепада высот велик. Точно подогнать нужную высоту опоры – весьма сложно, нередко для этого требуется дополнительная индивидуальная подгонка деревянных фрагментов. Многослойные подставки необходимо склеивать или скручивать, но и это не придает конструкции высокой жесткости. Большая площадь опоры на неровном, бугристом полу ведет к нестабильности ее положения. Одним словом, достичь высокой точности и гарантированной устойчивости системы лаг при таком подходе – очень проблематично.

Поэтому современные мастера все чаще прибегают к так называемым системам регулируемых лаг. При таком подходе лаги крепятся на подставки, которые тем или иным способом позволяют регулировать высоту уровня на каждой из опор. Это могут быть самые простейшие П-образные кронштейны с отверстиями для фиксации бруса на выбранной высоте, или же резьбовые системы, изменять высоту у которых еще проще – вращением гайки или винтовой стойки.

Некоторые варианты регулируемых лаг

На рисунке представлено только две разновидности регулируемых стоек, хотя на самом деле их значительно больше. Все рассмотреть в масштабе одной статьи просто невозможно, поэтому будет показан пошаговый процесс установки только двух – систем лаг с П-образными кронштейнами и с резьбовыми стойками-шпильками.

Система лаг для утепленного пола на П-образных кронштейнах

Для обустройства такого пола используются стальные оцинкованные кронштейны высотой 167 мм. Они рассчитаны на установку лаг из бруса сечением 40 × 70 мм.

Брус в П-образном кронштейне

Для примера – процесс создания теплого пола на балконе или лоджии.

ИллюстрацияКраткое описание операции
Опорный элемент конструкции – П-образный кронштейн.
Для скрепления лаг с поперечинами понадобятся металлические уголки.
Первым делом, как всегда, проводится уборка поверхности основания.
Если есть щели, то их следует заделать монтажной пеной.
Будет нелишним покрыть бетонное основание грунтовкой глубокого проникновения – меньше пыли и дополнительная гидроизоляция.
Проводится разметка.
Лаги вдоль стен намечаются так, чтобы выдерживалось расстояние примерно в 50 мм (от боковой грани лаги до стены).
По намеченным рискам проводятся линии расположения лаг.
Сразу намечается линия установки средней лаги (по центру), а также места монтажа перемычек.
При этом учитывается то, что если покрытие из фанеры будет состоять из двух или более листов, то стыки должны прийтись именно на перемычки.
Намечаются места установки кронштейнов. Шаг между ними на одной лаге – 500 мм.
На перемычке достаточно одного кронштейна по центру.
В полу пробуриваются отверстия под дюбели для установки кронштейнов.
Кронштейны крепятся к поверхности бетонного основания.
Необходимо следить за ровностью установки – чтобы П-образный кронштейн не быт провернут относительно осевой линии.
Первый ряд кронштейнов для крайней лаги установлен.
Пол подразумевается утепленный, и вопросами термоизоляции придется заниматься параллельно с установкой лаг, иначе позже это будет сделать проблематично.
В полосе минеральной ваты прорезаются щели с таким расчетом, чтобы в них попали полки кронштейна. Получается единый утеплительный слой, а металл в этом случае не станет мостиком холода.
Вставляется брус лаги. С одного края он выставляется по заданной высоте и временно фиксируется одним саморезом.
Переходят на противоположную сторону лаги.
Брус выставляется строго горизонтально, и также фиксируется саморезом.
При монтаже балок вдоль стен есть одна загвоздка – со стороны стены их невозможно укрепить на саморезы.
Выход есть – в каждом из кронштейнов, прямо через установленную в него лагу, сверлятся два отверстия 6,5 мм. Вставляются болты М6, и затягиваются гайкой со стороны стены – гаечным ключом это сделать несложно.
Так будет выглядеть каждый из кронштейнов с лагой вдоль стены.
Точно так же монтируется ряд кронштейнов и лага с противоположной стороны. Главное – контролировать, чтобы брусья были строго на одном горизонтальном уровне.
Крепится ряд кронштейнов для центральной лаги.
В этом месте брус крепить проще – стены не мешают.
После укладки такой же, как и ранее, термоизоляции, он выставляется по уровню и крепко фиксируется с обеих сторон саморезами.
Три линии лаг выставлены.
Вертикальную нагрузку они выдерживают хорошо, но при воздействии сбоку стабильности нет. Чтобы устранить этот недостаток, нужно связать их перемычками.
Для перемычки, как уже говорилось, достаточно одного кронштейна.
После его установки укладывается слой утеплителя.
отрезанный в нужный размер кусок бруса выставляется на место и фиксируется к лагам строго по уровню с помощью уголков и саморезов…
а затем крепится и в кронштейне.
Расстояние между перемычками – порядка 600 мм, но с учетом будущих стыков листов фанеры.
Сборка каркаса окончена.
Можно переходить к окончательному утеплению.
Для начала минватой заполняются оставшиеся «окна»…
…а потом сверху, при необходимости, можно уложить и второй сплошной слой.
Раскраивается лист фанеры, заготовки укладываются на лаги.
При этом необходимо сразу наметить линии, по которым будут вкручиваться саморезы.
Листы фанеры крепятся саморезами, так, чтобы головки слегка «утонули», на 0,5 ÷ 1 мм в ее поверхности.
Шаг между крепежными элементами – 150 ÷ 200 мм.
Получилось очень ровное и прочное основание для укладки любого вида финишной отделки пола.
Кроме того, если требуется создание на балконе комфортного микроклимата зимой, то перед настилом покрытия можно смонтировать пленочные обогреватели.
Установка лаг на резьбовые стойки-шпильки

Еще один метод точного выставления лаг, завоевавший большую популярность. Схематично, в разрезе, принцип крепления показан на рисунке:

Принцип установки лаг на резьбовую стойку-шпильку

Основным опорным элементом выступает резьбовая шпилька М8. Стандартная ее длина – 200 мм, из которых 40 мм занимает распорный анкер диаметром 10 мм.

Размер и комплектность стойки

В комплект к каждой стойке входит две усиленные шайбы под М8 с внешним диаметром 24 мм и толщиной металла 2 мм, и две самостопорящиеся гайки М8 с нейлоновыми кольцами. Для лаг обычно используют брус сечением 50 × 70 мм.

Из инструментов понадобится перфоратор с буром по бетону Ø10 мм, электродрель (мощный шуруповерт), сверло обычное по дереву на 10,5 мм, перьевое – на 25 мм, будет полезна фреза для выборки круглых пазов Ø 26 мм. Для закручивания гаек можно воспользоваться обычным рожковым и накидным ключом на 13, но удобнее и быстрее работать будет, если удастся найти трубчатый торцевой ключ такого же размера, который можно буде зажать в патрон шуруповерта. Для выверки горизонтали потребуется уровень – в идеале – лазерный, но можно обойтись и обычным.

На вопросах разметки и подготовки поверхности останавливаться не будем – они уже были рассмотрены раньше, и в данном случае порядок практически такой же.

ИллюстрацияКраткое описание выполняемой операции
Подготовленные лаги складываются «пакетом», выравниваются по краям. Делаются отметки точек, в которых будут установлены стойки. При этом соблюдается правило – крайние отметки от края лаги должны быть примерно на 50 ÷ 70 мм, а примерный шаг между опорами – 550 ÷ 600 мм.
В дрель вставляется перьевое сверло на 25 мм. Им вырезаются углубления примерно на 15 мм.
Чтобы соблюсти точность по глубине выборки, либо делают на сверле яркую отметку, либо устанавливают на дрель упор-ограничитель глубины.
Такие отверстия фрезеруются во всех лагах.
Далее, в патроне дрели сверло меняется на обычное, Ø 10,5 мм. Точно по центрам выбранных углублений брусья просверливаются насквозь.
Для того чтобы шайба при сборке плотно прилегала всей своей поверхностью к древесине, углубления обрабатываются круглой фрезой Ø26 мм. Получаются ровные цилиндрические пазы глубиной 15 мм со сквозным отверстием точно по центру.
Далее, лаги необходимо разложить точно по линиям разметки.
Лага плотно прижимается к поверхности пола, и через ранее проделанные отверстия перфоратором намечаются или сразу пробуриваются отверстия в бетонной стяжке.
Работать необходимо осторожно, чтобы случайно буром не разворотить древесину.
Чтобы лага не сместилась со своего места, после пробуривания каждого отверстия ее можно временно фиксировать металлическими штырями – например, длинными толстыми гвоздями.
Когда отверстия в полу по всей длине лаги намечены, штыри вынимаются, брус убирается в сторону. Из него вытряхивается бетонный мусор, образовавшийся при сверлении.
При необходимости отверстия в полу углубляются перфоратором (примерно на 60 мм, а затем в них вставляются анкерные части шпилек-стоек.
Затягивается анкерная гайка, отчего шпилька должна «мертво» встать в вертикальном положении.
После того как все шпильки в ряду установлены и зафиксированы анкерами, на них накручивается по одной гайке с таким расчетом, чтобы они расположились примерно на 50 мм ниже уровня будущего покрытия.
Затем поверх гайки одевается одна усиленная шайба.
После того как подобные манипуляции проделаны со всеми шпильками ряда, можно надеть на них брусок лаги.
Отверстия в лаге должны точно совпасть со стойками.
Подобным же образом поступают и со всеми другими лагами.
Затем на выступающую над лагами часть шпилек одевается по шайбе, а сверху закручивается гайка.
Затягивать ее пока не нужно.
Самый ответственный момент – выставление лаг по единому горизонтальному уровню.
Высоту можно регулировать, подкручивая в ту или иную сторону нижнюю гайку.
С каждой стойкой работают индивидуально, используя лазерный или обычный строительный уровень.
При регулировке необходимо следить, чтобы лага при этом была плотно прижата к нижней шайбе.
После того, как уровень на стойке гарантировано точно выставлен, можно плотно затянуть верхнюю гайку, надежно тем самым зафиксировав брус.
И в ходе работы по выставлению лаг, и по ее завершении проводится тщательный контроль уровня, как продольном и поперечном направлении …
… так и по диагонали.
Когда все стойки зафиксированы, необходимо срезать шлифмашинкой выступающие лишние части шпилек.
Работать необходимо очень аккуратно, чтобы не повредить деревянные детали.
Подобные опоры, несмотря на кажущуюся «хлипкость», обладают отменной устойчивостью. Каждая из них при правильном монтаже выдерживает нагрузки до 700 кг.
Для жесткости такой конструкции даже не требуется поперечных перемычек. Можно сразу переходить к монтажу фанерного покрытия.

Чтобы дополнить общую картину, можно упомянуть вскользь еще об одном типе резьбовых стоек для лаг.

Пластиковые резьбовые регулируемые стойки для лаг

Они представляют собой полые полимерные цилиндры, с внешней стороны которых нанесена резьба. В нижней части стойки имеется отверстие для крепления ее к полу дюбелем, а в верхней части сделан шестигранник для вращения ее специальным ключом.

Вкручивание стойки в лагу

В брусьях лаг просверливаются отверстия нужного диаметра,  в которых вначале накатывается резьба, а потом в них ввинчиваются стойки.

После установки лаг и фиксации стоек к полу дюбелями, вращением добиваются нужного уровня. Затем лишнюю часть пластмассовой стойки просто срезают стамеской или сбивают зубилом.

Срезание излишка пластиковой стойки после выравнивания

Подобным стойкам в свое время была сделана очень широкая реклама, но, правда, тут же сеть заполнили и не самые восторженные отзывы о них. Мастера жаловались на хрупкость винтовых цилиндров, на сложность их вкручивания в древесину, на непродуманную до конца систему крепления к поверхности пола и т.п.

Впрочем, автору этой публикации не доводилось ни монтировать подобную систему, ни наблюдать ее в процессе эксплуатации. Поэтому разумнее воздержаться от субъективных оценок, а лучше выложить для ознакомления видеоролик про такие стойки для лаг.

Видео: монтаж системы регулируемых лаг

Какое финишное покрытие для пола выбрать?

Если пол на лагах застелен фанерой или OSB, то хозяева, в принципе, не ограничены в выборе финишного покрытия. Вполне будут уместны ламинат, паркет, массивная доска, линолеум. Рекомендации по выбору и инструкции по монтажу –на страницах нашего портала. Немало тонкостей хранит и технология покраски деревянного пола.

Сколько стоит положить лаги

Пол – это сложная многослойная конструкция, состоящая из основания, чистого и черного пола. В большинстве квартир в качестве основания выступает железобетонная плита перекрытия. В старых домах часто встречаются перекрытия на деревянных или металлических балках.

Плита перекрытия разделяет этажи и несет динамические и статистические нагрузки в виде людей и предметов, находящихся в квартире. Черный пол выступает в качестве звукоизолирующего слоя и как основание для чистого пола. Чистый пол – это декоративное напольное покрытие.

Сколько стоит положить лаги для пола?

Площадь пола в м2Цена за м2 в рублях
до 20900
30800
40750
до 50650
70600
до 80550
от 80500

Для хозяина, проводящего ремонт в квартире, важно представить конструкцию «пирога» пола. В противном случае при ремонте может возникнуть недопонимание между строителями и заказчиком.

Так, выполняя ремонт в домах с балочными перекрытиями, мастера часто указывают в смете такой пункт, как «замена черного пола». Однако при этом меняют только старые доски, не касаясь засыпки между балками. Ну а ведь она тоже относится к конструкции черного пола и чаще всего нуждается в замене.

Часто случается, что после вскрытия досок черного пола в домах мы видим засыпку, которая частично состоит из песка и слежавшегося строительного мусора (мелких осколков кирпича, битой штукатурки и даже кусков старой дранки). Эта «засыпка» почти не имеет звукоизолирующих свойств.

Характеристика полов на лагах

Сразу стоит сказать, что полы на лагах являются самым универсальным вариантом черного пола, так как его можно устроить на перекрытиях разного типа (как на железобетонных, так и на балочных). Основное преимущества этой конструкции – незначительный вес и полное отсутствие мокрых процессов во время монтажа. Последнее преимущество крайне важно при монтаже полов в квартире. Ведь при «мокрой» стяжке существует риск затопления нижней квартиры.

Устройство полов в городских квартирах чаще всего используется при утеплении полов в лоджиях и на балконах. Можно сказать, что этот способ устройства черного пола в таком случае является идеальным. Прежде всего, работы по устройству черного пола можно выполнять в любое время года, независимо от температуры в помещении.

Еще одно преимущество – по завершению монтажа Вы получаете прочное, ровное основание, на которое можно установить любое напольное покрытие (полное высыхание цементно-песчаной стяжки придется ждать несколько дней). По конструкции полы на лагах делятся на два типа. Это классические полы, где лаги лежат на основании, и регулярные полы (лаги опираются на стойки).

Выбирая напольные покрытия, нужно учитывать высоту помещения и возможное изменение прочности несущих конструкций. Учтите, что укладка пола на лаги в квартире снизит высоту потолка.

  • При укладке палубной или половой доски на бетонное основание высота потолков может измениться от 40 до 60 мм.
  • При укладке половой доски на лаги высота помещения изменится от 80 до 120 мм.
  • Настил паркетной доски уменьшит высоту комнаты от 80 до 100 мм.
  • Настил ламината на деревянный пол с учетом фанеры и лаг – от 50 до 60 мм.
  • Настил пола из паркетной доски на основание из бетона от 30 до 40 мм.
  • Укладка ламината на бетонную стяжку от 8 до 10 мм.

Технология укладки традиционных полов на лагах

Изучим технологию укладки полов на лагах непосредственно на бетонное основание. Перед монтажом лаг по бетонному основанию рекомендуется расстелить полиэтиленовую пленку (гидроизоляционный слой). В идеале, бетонное основание должно быть ровным по плоскости и по горизонтали, чтобы лага, выставленная по уровню, плотно прилегала к основанию по длине.

Однако чтобы получить основание, нужно выполнить весь комплекс мероприятий по его выравниванию. По этой причине обычно лаги выставляют, применяя подкладки или деревянные клинья.

Когда лаги выставлены по уровню, зазоры между основанием и лагой подбивают песком или полимер-цементным раствором. При подбивке песком выполняется песчаная засыпка, имеющая толщину в несколько сантиметров.

Затем пространство между лагами нужно заполнить специальным звукоизолирующим материалом (к примеру, перлитовым песком, керамзитом или минераловатными плитами). Дальше на лаги укладывается пароизоляция и покрытие чернового пола – фанера, обрезная доска или OSB.

Технология устройства регулируемых полов

Эти полы отличаются от традиционной конструкции тем, что лага приподнимается над основанием на болтах-опорах. Положение лаги регулируют с помощью вращения болта и закрепляют лагу в необходимом положении с помощью дюбеля. В результате такой конструкции пола сама лага не соприкасается с основанием, а значит она должна оставаться сухой.

Использование такой технологии позволяет поднять уровень черного пола на 70-100 мм, что пригодится при устройстве разноуровневых полов или подиумов. В случае необходимости пол можно поднять и выше, сделав второй ярус регулируемых лаг. Однако при этом существенно уменьшится несущая способность конструкции.

Устройство полов по таким лагам гарантирует высокую точность выравнивания поверхности, что крайне важно при устройстве напольных покрытий из ламината или прочих плавающих полов. Непосредственно под полом на регулируемых лагах Вы сможете проложить буквально любые коммуникации (трубы отопления, электрические провода и т.д.).

В случае устройства полов по лагам не забывайте о том, что Вы работаете с натуральным деревом, а оно подвергается биологическому разрушению. По этой причине перед укладкой нужно обработать лаги специальным антисептическим раствором.

Возможно Вам будет также интерестно:

Как правильно установить лаги для пола

Чтобы сделать деревянный пол на лагах, необязательно вызывать специалиста. Можно все сделать своими руками.

В этом примере мастер покажет, как своими руками уложить дощатый пол. Мы используем сосновую доску толщиной 22 мм для укладки на лаги на бетонном полу.

Как и при укладке других полов, нужна подложка. Она является необходимым элементом, так как обеспечивает гидроизоляцию и способствует установке лаг. При этом нужна точность и аккуратность измерений.

На плиту перекрытия нужно положить слой, препятствующий проникновению влаги. Для этого используют полиэтиленовую пленку толщиной 0,2 мм.

Пленку уложите с припуском на стены – 10 см. Влага будет подниматься позади панелей, но не проникнет к полу. Точно измерьте места укладки лаг.

Ширина пола 2,5 метра.

Максимальное расстояние между лагами не может превышать 69 см. В нашем случае размещаем лаги на расстоянии 50 см друг от друга. Такой пол будет еще прочнее.

Места укладки лаг отметьте на стенах. В качестве лаг используем сосновый брус толщиной не менее 45 мм. Он должен иметь четкие края, а сторона, обращенная к деревянному полу, должна быть обстругана.

Уложите на место первую лагу.

Определите высоту конечного пола. В нашем случае высота от бетонного пола равна 12 см (вровень с порогом). Нижняя красная линия показывает, на какой высоте должен быть брусок; высота лаги плюс толщина доски вместе дают высоту конечного пола.

Лагу установите на монтажные клинья по всей длине, тогда она будет точно выравнена. Затем задайте над лагой произвольную высоту, например, 20 см. Используя нивелировочную рейку, легко перенести размеры на противоположную сторону комнаты.

Отмеряем 20 см вниз, определяем высоту, до которой должна лежать лага. Мы уверены, что уровень выдержан. Этот метод простой и точный.

Лагу на противоположной стороне устанавливают на монтажные клинья так же, как и предыдущую. Их правильная установка очень важна для конечного результата, поэтому нужно быть предельно внимательным.

Сразу после установки лаг на клинья, прикрепите клинья к лагам винтами, проходящими наискось к лаге и клину. Это гарантирует то, что клинья останутся в правильном положении, даже если их попытаться сдвинуть относительно лаг.

Приложите уровень к двум крайним лагам, установленным на подставки. Теперь будет нетрудно правильно уложить остальные лаги.

Клинья должны быть вставлены до тех пор, пока лаги не будут выставлены по уровню. Чтобы пол не был холодным, проложите между лагами утеплитель. Мы используем разрезанную на соответствующие куски стекловату толщиной 50 мм.

Уложите первую доску. Расстояние до стены должно быть 12 мм. Это расстояние может меняться в зависимости от разных видов пола.

Поэтому следуйте рекомендациям производителя. Доску закрепите шурупом, который вкручивают настолько близко к заднему краю, чтобы затем он был закрыт плинтусом. Доску крепят шурупом посередине на краю гребня.

Мастер кладет уровень или поверочную линейку и проверяет, выдержана ли линия горизонта. Затем доску крепят по краям. Возможно, потребуется приложить усилие для установки доски.

Поэтому можно использовать монтировку для первой доски. После аккуратной укладки лаг и первой доски работа пойдет быстрее. Укладываем следующие доски и подгоняем их на место ударной колодкой.

Получаем плотные стыки между досками. На каждой лаге доски крепят шурупами на гребне. Работа продолжается, пока весь пол не будет уложен.

Работая напряженно, можно уложить за день 10 квадратных метров пола.

Выравнивание пола лагами – один из наиболее старых, распространенных и относительно недорогих видов выравнивания пола. Сегодня мы расскажем, как установить лаги для пола с последующим монтажом фанеры на лаги.

Процесс выравнивание пола лагами, как и многие другие виды выравнивания полов, начинается с определения уровня, на который выводятся лаги. Кто-то использует гидроуровень (шланг с водой, а при низких температурах с незамерзающей жидкостью), пузырьковый строительный уровень (ватерпас), но те, кто идут в ногу со временем используют лазерный построитель плоскостей, или проще сказать – лазерный уровень.

У нас используется лазерный нивелир Firecore 3D Green, который проецирует горизонтальную плоскость с разверткой 360°, что очень удобно при устройстве полов и потолков.

Лаги представляют собой не строганные бруски толщиной 6-8 сантиметров (можно и толще). Перед монтажом лаги необходимо покрыть антисептиком, чтобы увеличить их срок службы.

Далее устанавливаем лазерный уровень в центре комнаты (помещения) таким образом, чтобы лазерная линия проходила чуть выше верха лаг. Заранее подготавливаем метку, по которой будем устанавливать все лаги, мы используем мишень с градуировкой для лазерного уровня, но можно взять, что угодно: рулетку, палочку со сделанной меткой и т.д.

Естественно, что уровень в комнате разный, поэтому под лаги подкладываем доски, бруски (клинья), таким образом, чтобы метка совпадал с лазерной линией. Клинья нужно зафиксировать при помощи анкеров к бетонному основанию.

Между лагами и стеной необходимо оставить зазор 2-3 мм. Чем лаги длиннее, тем лучше, но если приходится все, же стыковать лаги, то длина их должна быть не менее 2 метров.

Расстояние между лагами под фанеру должно быть не больше полуметра, однако не стоит забывать про стыки фанеры. Лага обязательно должна попадать под два края стыкуемых листов фанеры. Далее крепим непосредственно лаги к клиньям саморезами.

На саморезы крепим поперечные лаги (так называемые ригеля), через полметра друг от друга, и также если требуется подкладываем клинья. Ригеля также должны попадать под стыки фанеры. После того, как обрешетка пола готова, необходимо убрать стружку и остальной мусор с бетонного основания.

Затем идет непосредственно укладка фанеры на лаги.

Листы фанеры предварительно обработаны антисептиком. Листы фанеры не должны плотно прилегать друг к другу. Зазор между листами должен составлять примерно 0,2-0,4 миллиметра, чтобы избежать скрипа при хождении фанеры на лагах.

Крепление фанеры к лагам осуществляется с помощью саморезов с шагом 20-25 сантиметров.

Выравнивание пола на лагах своими руками мы произвели. Далее можно уложить поверх фанеры практически любое покрытие (линолеум, ковролин, ламинат, паркет и др.) а можно просто покрасить.

Видео монтажа регулируемых лаг для пола

Рекомендуемые обзоры и статьи

Какие, по Вашему мнению, ещё минусы у этого прибора? Ваш отзыв очень важен для людей.

Вступайте в наш Telegram канали Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Для устройства полов можно использовать разнообразные методы и материалы. Популярными считаются полы на лагах, которые можно устроить на любом основании, в том числе и для полов по грунту. Основным элементом конструкции являются деревянные лаги, они укладываются в определенном порядке.

Между лагами монтируется теплоизолятор, могут прокладываться коммуникации. Затем сверху зашивается черновая обшивка. Обычно используются фанера, ДСП, ОСП, обычные деревянные доски, которые часто выступают в роли напольного покрытия.

Пол на лагах является одним из наиболее популярных. В основе такого пола лежат деревянные бруски определенного размера.

Установка лаг для пола может выполняться различными методами, все зависит от необходимости выравнивания поверхности, от прочих условий монтажа. При укладке необходимо соблюдать в точности все этапы, древесину предварительно придется обрабатывать антисептиком и антипиреном, чтобы обеспечить защиту от насекомых и возгорания.

В чем преимущества лаг?

Пол на лагах обладает определенными преимуществами перед другими конструкциями.

Он получается не только прочным, но и теплым. Такой пол позволяет выровнять поверхность, устроить качественный настил для грунтовых оснований в частных домах. Среди преимуществ необходимо отметить:

Лаги оказывают на фундамент самую минимальную нагрузку.

    Теплоизоляционные характеристики, такой пол позволяет избежать потерь тепла.Пиломатериалы для работы отличаются привлекательной ценой, они намного дешевле бетонной стяжки, которая требует определенного опыта по обустройству.На фундамент оказывается минимальная нагрузка, это значимо для каркасных и ветхих домов. Такие полы подходят и для деревянных перекрытий.Пол можно установить на любом уровне, который необходим.Расход стройматериалов минимальный, что положительно сказывается на бюджете.Время сооружения минимальное, ждать застывания раствора нет необходимости, кроме полов по грунту, где делается заливка под опоры.Внутри помещения образуется оптимальный микроклимат.Полы по лагам можно сделать самостоятельно, никакого особого опыта уже не требуется.

Конструкция деревянного пола по лагам.

Во время монтажа нужно правильно определить, в каком направлении будут стоять лаги.

Для установки лаг чернового пола есть правила. Чистовой настил всегда выполняется параллельно естественному освещению, а лаги должны идти в противоположном направлении. Это стоит предусмотреть заранее, чтобы потом не пришлось все исправлять.

Если укладка пола планируется для помещений с большой интенсивностью прохода, то лаги требуется укладывать по ходу движения, чтобы усилить конструкцию, не допустить ее расшатывания. Важно сразу же предусмотреть, как будут идти доски пола, как пойдут плиты обшивки, если применяться будет фанера. Все крепежи чистового пола должны приходиться на сами лаги, чтобы настил получился прочным.

Методы крепежа и установки лаг

Схема крепления лаг к бетонному основанию.

Чтобы закрепить лаги к основанию, можно использовать различные методы. Раньше для этого применялись гвозди необходимого размера, но метод этот не самый лучший и долговечный, такой крепеж быстро выходит из строя. Сегодня оптимальным методом является использование оцинкованных металлических уголков и дюбелей.

Инструкция по крепежу лаг:

    Все металлические уголки крепятся саморезами. Одна плоскость уголков фиксируется к деревянному брусу.Саморезы вкручиваются на глубину в 3-5 см.Нижняя плоскость крепится к брусу нижней обвязки.Для кирпичных опор необходимо выполнить слой гидроизоляции, после чего дополнительно сделать крепеж из дюбелей.

Варианты стыковки лаг: торцами впритык и врубка в пол дерева.

Вместо уголков можно применять специальное крепление в виде П-образной детали. Оно обеспечивает прочную фиксацию, особенно если брусья приходится наращивать. Такой метод применим для больших помещений, где требуется обеспечить дополнительный крепеж.

Сами стыки для лаг можно устраивать таким образом:

    Впритык одна к другой.При помощи врубки. Подобный способ стыковки наиболее эффективный, но необходимо проводить врубку очень внимательно, чтобы места стыковки были плотными.

При необходимости усиления стыковки используются гвозди, ими прошивается место крепежа.

Дополнительно можно использовать отрезки пиломатериалов, которые могут иметь длину примерно в 1 м. Если брусья монтируются вразбежку, то между точками соединения нужно соблюдать шаг в 50 см и больше.

Установка пола по грунту

Устанавливать полы по лагам не так сложно, как это может показаться на первый взгляд. Они отличаются простейшей конструкцией, их можно делать для квартиры, частного дома, дачного коттеджа. В отличие от бетонной заливки, вес такой конструкции меньше, зато по прочности пол ничем не уступает.

Чтобы установить лаги, необходимо следовать довольно простой инструкции:

Схема деревянного пола на лагах по грунту.

Сначала осматривается грунтовое основание, после чего вибратором грунт тщательно уплотняется. Если оборудования такого нет, то работу можно провести отрезком бревна большого диаметра.На грунт затем засыпается слой щебня, он должен составить примерно 5 см.

Такой слой будет служить в роли основания.После этого необходимо соорудить опалубку для каждой опоры отдельно. Предварительно составляется схема расположения опор в соответствии с размерами помещения, условиями сооружения всей конструкции. Если опалубка готова, то можно выполнять заливку.Далее надо соорудить опоры из кирпича.

При этом между самими опорами и основанием надо предусмотреть слой гидроизоляции. Это позволит надежно защитить конструкцию от влажности. Над кирпичной опорой следует выполнить еще один слой гидроизоляции, смонтировать звукоизоляционную прокладку.Далее ставятся лаги для пола.

Предварительно нарезаются доски на отрезки нужного размера, после обрабатывается их поверхность антисептиком и антипиреном. Это защитит их от повреждений насекомыми, от плесени, сделает более защищенными от пожаров.Фиксируются лаги на опоры специальными дюбелями, которые обеспечивают надежность и устойчивость. После этого можно уложить черепной специальный брусок, выполнить дощатый первичный настил, для него можно использовать обычные доски.

После выполнения наката можно выложить еще один слой гидроизоляционного материала.Между лагами необходимо установить теплоизолятор. В этом качестве можно применять различный материал. Производители предлагают большое разнообразие утеплителей, подходящих именно для полов на лагах.

В этом случае можно брать керамзит, прочие насыпные материалы, пенопластовые плиты, минераловатные плиты.Во время утепления необходимо следить, чтобы не оставалось никаких воздушных прослоек и полостей, так как это отрицательно скажется на состоянии теплоизоляции, будут наблюдаться потери тепла.После этого необходимо лаги для пола выровнять. Определяется верхний горизонтальный уровень. Все излишки срезаются, проверяется строительным уровнем горизонтальность покрытия.Чистовой пол монтируется из листов фанеры или ДСП, на них можно укладывать любые напольные отделочные материалы.

Во время монтажа придется следить, чтобы между плитами оставался температурный зазор в 2 мм, между плитами и стеной — в 10 мм. Для прочности фанеру можно настилать в 2 слоя, общая толщина обшивки составляет от 12 мм до 20 мм, все зависит от требований к полу. Между обшивкой и утеплителем необходимо оставить небольшой вентиляционный зазор.После того как обшивка пола закончена, необходимо еще раз проверить горизонтальность пола, после чего выполнить шлифовку поверхности.

Чтобы не повредить шлифовальную машинку, следует во время крепежа головки саморезов утапливать в дерево. Последним этапом является укладка напольного покрытия. Процесс полностью зависит от того, какой именно материал был выбран для работы.

Схема установки крепежных элементов для регулировки высоты лаг.

Если пол не такой ровный, то его высоту можно легко отрегулировать лагами. Для этого применяются специальные крепежные элементы, выдерживающие значительную нагрузку, примерно до 5 т на каждый 1 м². Регулировочные элементы могут изготавливаться из металла или специального пластика.

Это резьбовые элементы, которым можно придать необходимую высоту. Лаги крепятся к таким элементам, выставляется необходимая высота. Предварительно выполняется разметка пола и стен, определяющая уровень чистового покрытия.

Для бетонного пола используются дюбели, а для деревянного — саморезы, выдерживающие необходимые нагрузки.

После этого все излишки срезаются. Лаги крепятся на необходимой высоте, если требуется, то засыпается теплоизолятор, чтобы пол был более комфортным, а микроклимат — приятнее. Сверху настилается фанера или ДСП, после чего можно приступать к монтажу напольного покрытия.

Полы по лагам представляют собой прочную и надежную конструкцию, которая позволяет выровнять поверхность. Сделать такой пол своими руками несложно, есть множество вариантов, среди которых можно выбрать подходящий. Для работы необходимы только доски для изготовления лаг, теплоизолятор и листы фанеры или ДСП для чистовой обшивки.

Несмотря на относительно небольшие эксплуатационные сроки многослойных деревянных конструкций, их легкий вес, экологические приоритеты, экономичность действуют на собственников убедительно. Если в области сооружения стен с природной органикой все же могут поспорить пенобетон, кирпич, газосиликатные блоки, то в сфере устройства полов по-прежнему лидируют пиломатериалы. В основном для устройства многослойных деревянных конструкций используют лаги для пола, выполненные из прочных полимерных соединений или из древесины.

Чем привлекает собственников пол со своеобразными воздушными подушками, образованными за счет укладки полимерных или деревянных брусков? В перечне преимуществ числятся немаловажные пункты, такие как:

    отличные теплоизоляционные характеристики;ценовая доступность пиломатериалов;формирование минимальной нагрузки на фундамент, на балки или бетонные плиты перекрытий;возможность поднять плоскость пола на любой уровень;сокращение расходов стройматериалов;скорость сооружения конструкции деревянного пола, не заставляющая ожидать застывания стяжки;наличие удобного для монтажа коммуникаций технологического пространства;обеспечение оптимального микроклимата внутри строений или комнат;возможность выполнить укладку деревянных полов по лагам самостоятельно.

Устройство полов по лагам — оперативно, экономно, надежно

К тому же грамотно выполненное устройство пола по лагам исключит довольно дорогостоящий процесс выравнивания, так как полностью выполняет его функцию. Наличие вентиляционных пустот в конструкции пола продлит эксплуатационные сроки использованных для обустройства пиломатериалов, которые все же рекомендовано обрабатывать антисептиками, средствами от старения древесины и от возгораний. Экономные хозяева вместо антисептика могут использовать битум.

Конструктивные и технические особенности

Полы с лагами могут быть уложены на земляное основание и на перекрытия, сооруженные из деревянных мощных балок или железобетонных плит. Независимо от типа основания для устройства конструкции пола применяются идентичные материалы.

Из чего могут быть сделаны лаги?

Лагами называются поперечные балки пола, поверх которых настилается финишное покрытие. Крайне редко в качестве лагов используют металлические и железобетонные балки, чаще всего деревянные бруски или прогрессивные изделия из полимера. Деревянные бруски выбирают преимущественно из-за их дешевизны, полимерные из-за скорости сооружения и простоты их установки.

Лаги — поперечные балки, чаще всего из древесины или полимера

Обратите внимание.

Вместо бруса, который по каким-либо причинам не удалось приобрести, могут быть использованные подобранные в соответствии с размерами сечения бруса доски, попарно сшитые между собой. Допустимо превышение размеров сечения. В таких случаях установка лаг для пола, сделанных из сшитых досок, производится на ребро.

Строители рубленых домов по сей день используют вместо бруса ровные, обтесанные с трех сторон бревна со схожим диаметром. В режиме жесткой экономии бревна вполне могут заменить брус. Единственное условие: они должны пролежать перед укладкой приблизительно год в сухом помещении.

Правильный выбор сечения

Сечение брусков, выбираемых для устройства пола по лагам, напоминает прямоугольник с высотой кратной 2, шириной кратной 1,5 (соотношение сторон в разрезе 2×1,5). Если пол устраивают по деревянным балкам перекрытия, то на размер сечения брусков повлияет величина пролета между элементами, на которые они будут опираться.

Сечение лаги зависит от толщины и прочности напольного покрытия

Обратите внимание те, кто планирует обустройство конструкции пола теплоизоляционным слоем.

Между нижней плоскостью чистового покрытия и утеплителем, уложенным между брусьями-лагами, должен остаться вентиляционный зазор минимум 2 см (лучше 3-4 см). Значит, брус нужно покупать с учетом величины вентиляционного зазора. Если конструкция пола будет опираться на землю, необходимо будет учесть еще и толщину наката, настилаемого на прикрепленный к лагам черепной брусок.

Рекомендуется для пола по лагам приобретать брус с «запасом» в размерах сечения.

При сооружении пола над земляным основанием, чтобы не использовать слишком дорогой брус большого сечения, величину пролета уменьшают посредством установки кирпичных столбиков. Промежуточное расстояние между опорами 1,2 м. Делают их из красного кирпича М100, силикатный применим только, если уровень залегания водоносного горизонта ниже двух метров.

План укладки пола на лаги с упором на кирпичные столбики

Грамотная укладка пола на лаги с кирпичными столбиками предполагает равенство расстояний между рядами опор и между элементами бруса.

Перед сооружением кирпичных опор заливают фундамент 40×40 см под каждый из них. Фундамент также может быть залит в виде ленты под целый ряд кирпичных столбов. В каждом ряду опорного столба по два кирпича, высота опоры зависит от уровня элементов, на которые будет опираться балка (брус нижней обвязки, ростверк из бетона).

Высоту кирпичного столбика определяет высота элемента, на который будет опираться брус

Шаг установки лаг

Шаг между лагами – важный параметр, на основании которого производятся расчеты расхода материалов. Можно вычертить план комнат и точно рассчитать, сколько потребуется бруса и кирпича с цементом, если пол настилается не на перекрытия.

Это величина между осями расположенных параллельно друг другу элементов. На величину шага влияет мощность чистового покрытия и его прочностные характеристики. То есть, при укладке покрытия, выдерживающего большую нагрузку расстояние между лагами пола допустимо увеличить.

Перед настилом тонких материалов лаги придется устанавливать часто (0,3-0,4 м под укладку досок толщиной до 24 мм). Для досок мощностью 50 мм расстояние между осями лаг может составлять 1 м.

В основном для обустройства дома используется 40 милиметровая доска, лаги укладываются с расстоянием между осями 70 см. Сокращение шага между элементами, как и увеличение сечения, повысит прочность конструкции, но и увеличит расходы. Только собственнику решать, что для него важнее.

Укладывающие пол на лагах своими руками должны помнить, что отступ крайнего от стены элемента не должен превышать величину шага между лагами. Обычно от стены отступают на 20-30 см.

Геометрические ориентиры для укладки

Ориентация в пространстве – значимая составляющая правильного устройства пола. Желающим узнать, как положить лаги на пол грамотно, следует соблюдать следующие строительные правила.

    Настил досок в комнатах отдыха и гостиных выполняется вдоль направления потоку естественного освещения. Лага располагаются «в крест» направлению досок.В тамбурах, прихожих и других комнатах с интенсивной проходимостью доски укладывают согласно направлению движения, лаги, естественно, в направлении, перпендикулярном направлению элементов напольного покрытия.

Лаги укладывают «в крест» доскам пола

Обратите внимание. Если укрепление конструкции пола производится путем установки двух прослоек из бруса, верхний слой стелют «в крест» предыдущему.

Способы крепления

Раньше к бетонной плите или балкам лаги крепились просто гвоздями. Не лучший и не долгосрочный метод сменила фиксация с помощью металлических оцинкованных уголков. Инструкция о том, «как крепить лаги к полу» гласит:

    Фиксация уголков производится саморезами.Одна из плоскостей уголка крепится к брусу.Глубина проникновения самореза в брус 3-5 см.К брусу нижней обвязки уголок крепится аналогично.К кирпичной опоре или бетонному ростверку, которые необходимо покрыть слоем гидроизоляции, крепление производится дюбелями.

Вместо уголка может быть использовано П-образное крепежное приспособление.

П-образное приспособление, используемое для крепления бруса

Нередко случается, что стандартной длины бруса не хватает. Элементы можно состыковать двумя способами:

    впритык друг к другу;путем врубки, получившей название «в пол дерева».

Внимание. Места состыковки следует усилить, пришив гвоздями к одной, а лучше к двум сторонам бруса отрезки пиломатериалов длинной 1 м.

Способы соединения бруса «в пол бревна»

При установке бруса в разбежку между точками соединения бруса должно быть не меньше 50 см.

Последовательность работ по устройству пола по грунту

Практичный демократичный пирог пола по деревянным лагам можно устроить перед сооружением несущих стен, например, каркасного дома, или в период внутренней отделки. Чистовую отделку пола рекомендовано проводить после всех штукатурно-малярных операций.

При устройстве многослойного пирога над землей работы выполняются с такой последовательностью:

    Вибратором или торцом простого бревна грунт уплотняют.Засыпают уплотненный щебень слоем в 5 см, он выполнит функцию несжимаемого основания.Заливают в опалубку, специально сделанную для каждой опоры или для ряда опор, цемент.Сооружают опоры из кирпича (между основанием для опор и кирпичом должна быть прослойка гидроизоляции).Над опорой располагают еще один слой гидроизоляции и звукоизоляционную прокладку.Устанавливают и фиксируют лаги.Затем укладывают черепной брусок и устраивают дощатый настил из дешевых пиломатериалов.За накатом вновь располагается очередная прослойка гидроизоляции.Утеплитель размещают между лагами.Верхняя плоскость всего установленного бруса выравнивается стесыванием излишков, наличие отклонений выявляют ватерпасом.Обязательно оставляют вентиляционный зазор между досками пола и теплоизоляционной прослойкой.В завершении выполняется укладка досок пола с отступом от всех стен по периметру на 2 см. Данный зазор необходим для компенсации подвижек древесины, происходящих под влиянием влаги, температуры. После того, как проведут циклевку и обработку финишным составом (о выполнении этих работ нужно прочитать соответствующие статьи), этот зазор закрывают плинтусом.

Схема устройства пола с лагами на земляном основанииВыравнивание бруса перед укладкой покрытия

При устройстве пола над перекрытиями процесс сокращен, так как лаги крепятся непосредственно к брусу или к железобетонной плите.

Устройство лаг с регулировкой

Удобная новаторская схема – установка регулируемых пластиковых лаг, выдерживающих около 5-ти тонн нагрузки на м2.

В разработанных для оперативного устройства пола лагах есть резьбовые приспособления для регулировки уровня пола. Лаги жестко крепятся к черновой бетонной поверхности дюбелями, к древесине саморезами. Излишки длины просто срезаются.

Регулируемые лаги для устройства пола

Видео-пример проведения работ

Не слишком просто сооружается многослойный пирог пола по деревянным лагам, однако именно он ощутимо сокращает бюджет стройки или ремонта. Кроме минимизации расхода материалов еще и повышаются темпы производства отделки. Доскональное следование технологиям обустройства данной схемы сооружения пола и соблюдение рекомендаций гарантирует длительную эксплуатацию и эстетическую привлекательность.

    Автор: Alesya_SAРаспечатать

Источники:

  • www.supersadovnik.ru
  • www.laser-level.ru
  • 1poderevu.ru
  • pol-master.com

все секреты конструкции от подбора материала до установки

Индивидуальное строительство, несмотря на наличие множества проектов и готовых решений конструкций, в любом случае исходит из местных условий и специфики каждого конкретного проекта.

Не является исключением и возведение деревянных домов – легких дачных домиков, каркасно-щитовых построек или основательных коттеджей, во всех этих постройках при укладке пола используется один и тот же прием – укладка лаг для пола в деревянном доме перед устройством дощатого покрытия.

Технические характеристики лаг и требования по их установке

Лаги для пола

Покрытие пола из деревянных досок, обычно проектируется с полезной нагрузкой не менее 300 кг на 1 квадратный метр.

В нормальных условиях, для того чтобы выдержать такой вес доски чистового пола из твердых пород дерева или хвойных пород должны иметь прочное и устойчивое основание в виде лаг, равномерно распределяющих нагрузку по всей площади помещения.

Для балок, которые будут использоваться в качестве лаг для пола в деревянном доме, чаще всего используется брус хвойных пород – ели, сосны или лиственницы.

Допускается также применение и лиственных пород деревьев мягких пород, исключением среди которых выступает тополь и липа.

Для лаг используются:

  • Цельные балки шириной от 100 до 130 мм и толщиной от 40 до 60 мм.
  • Брус 100*100 мм.
  • Брус, используемый в качестве межэтажного перекрытия в деревянном доме размером 80 на 120-160 мм.

Для использования наиболее распространенного вида пиломатериалов – балок 100*60 мм, 110*50 мм или 130*40 мм при строительстве дома необходимо учитывать способ и место установки лаг для пола в деревянном доме:

  • Лаги для пола первого этажа дома на сваях.
  • Лаги для пола первого этажа в доме на опорах.
  • Лаги для пола первого этажа по черновому полу.
  • Для пола первого этажа по земляному основанию.
  • Для установки пола по ленточному бетонному фундаменту.
  • Лаги для установки на плитном монолитном железобетонном фундаменте.
  • При постройке первого этажа над подвальным помещением.
  • При постройке первого этажа над цокольным этажом.

В зависимости от размеров помещения и размеров досок чистового пола лаги укладываются на равном расстоянии друг от друга, при этом расстояние зависит от размеров лаг:

  • При толщине 40 мм выбирается расстояние между осями 0,8-0,9 метра.
  • При толщине 50 мм расстояние равно 1,0-1,1 метра.
  • Толщины 60 мм достаточно, чтобы между лагами было 1,2-1,3 метра.

Варианты оснований для пола

Для деревянных домов при строительстве в зависимости от местных условий применяются несколько видов оснований, которые и выступают основной опорой для установки лаг.

Наибольшей проблемой для деревянных домов выступают грунтовые воды, которые проникая в поры грунта, поднимаются и проникают в волокна древесины и со временем запускают естественный механизм разрушения дерева.

Для недопущения этого в каждом конкретном случае выбирается оптимальный вариант фундамента под дом:

  • Ленточный фундамент.
  • Монолитный железобетонный фундамент.
  • Столбчатый фундамент.
  • Свайное основание из железобетонных свай или металлической свайной конструкции.

В каждом из этих видов основания техника и технология укладки лаг имеет свои особенности.
Лаги для пола в деревянном доме на сваях устраиваются поверх балки лежащей на свайной конструкции.

Лаги для пола в деревянном доме на опорах устраиваются в основном на ленточном и столбчатом фундаменте. Здесь основной опорой лаг будет выступать грунт, поэтому для того чтобы лаги не прогибались, не поддавались гниению и не впитывали влагу с грунта под них устанавливаются дополнительные опоры.

В каждом конкретном случае технология установки лаг может быть скорректирована в зависимости от местных условий. Например, для монолитного фундамента лаги можно разместить непосредственно поверх бетона, а можно создать дополнительный объем воздушной подушки и установить лаги на брус, подобно тому, как устанавливаются лаги в доме на свайном фундаменте.

Устройство деревянного пола на лагах по деревянным основаниям

Лаги для пола на свайном фундаменте

Устройство пола для домов возводимых на свайном или ленточном фундаменте подразумевает максимальную защиту деревянных конструкций от проникновения в волокна древесины влаги.

Для свайных фундаментов, в том числе и столбчатых, основанием для укладки лаг выступает черновой пол в случае со свайным фундаментом или деревянная балка на опорах.

Такой прием дает возможность максимально поднять лаги над поверхностью земли и обеспечить из влагозащиту.

Для свайного фундамента из металлических свай или железобетонных непосредственно на сваи укладывается черновой брус сечением 100*100 или 150*150 мм. Дальше на него устанавливается черновой пол, основная задача которого создать преграду для проникновения в помещение холодного воздуха и создания прочной площадки для установки поверх него лаг для пола в деревянном доме на сваях. Черновой пол собирается из обработанной доски, края которой входят в пазы, образуя, таким образом, прочное соединение, препятствующее проникновению воздуха и влаги.

Перед укладкой лаг на доски чернового пола укладывается слой гидроизоляции, а дальше устанавливаются лаги. Первая устанавливается непосредственно возле стены, она прочно фиксируется к ней саморезами, остальные выравниваются по высоте и через равное расстояние, соответствующие размерам бруса фиксируются при помощи металлических перфорированных уголков и саморезов к противоположным стенам. После установки всех балок еще раз проверяется уровень верха всех балок.

Для ленточных фундаментов, лаги для пола в деревянном доме на опоры устанавливаются как самостоятельно, так и с использованием черновых балок. В качестве опор чаще всего используются бетонные или кирпичные конструкции в виде небольших столбов. В месте установки таких опор снимается верхний слой грунта, и формируется котлован глубиной 0,2-0,3 метра в виде квадрата 0,4*0,4 метра. Грунт уплотняется и формируется песчано-гравийная подушка высотой 0,2 м.

Поверх подушки заливается бетон, для прочности конструкции в центр устанавливается прут арматуры диаметром 8-10 мм длиной 40-50 см, в зависимости от того на какой высоте планируется установка балки. После того как бутон наберет прочность, обычно через 5-7 суток поверх него укладывается слой гидроизоляции из рубероида и из красного кирпича возводится опора. Перед укладкой бруса на каждую опору укладывается 2-3 слоя рубероида для гидроизоляции. На следующем этапе работ выкладываются лаги и фиксируются гвоздями или саморезами на черновой балке.

Устройство пола на деревянных лагах по бетону

Лаги для пола по бетону

Для укладки лаг для пола в деревянном доме на бетонное основание обычно дополнительные конструкции не возводятся.

Бетонное основание обрабатывается гидрофобизатором и грунтовкой глубокого проникновения для того, чтобы заклеить все поры в бетоне.

Следующим шагом выступает установка гидроизоляции – 2-3 слоя рубероида с перекрытием полос на 10-12 см в каждом слое и укладка поверх цельного полиэтиленового полотна.

После укладки гидроизоляции в помещении проводится разметка и укладка лаг возле противоположных стен, а далее равномерно между ними распределяются лаги в соответствии с их толщиной. В торцах балки при помощи саморезов и металлических перфорированных уголков фиксируются в стену.

Для закрепления лаг могут использоваться и деревянные рейки, которые временно набиваются поверх лаг, а дальше, когда делается установка деревянных плов чистового пола, постепенно снимаются.

Укладка лаг по грунту

Для установки лаг для пола в деревянном доме непосредственно на грунт применяется несколько приемов. Чаще всего это установка на опоры, здесь в зависимости от свойства грунта и глубины залегания грунтовых вод опоры могут выполняться из кирпича, бетона или даже из дерева твердых пород.

Укладка лаг по грунту обычно делается для небольших помещений, находящихся внутри дома или временных построек. Для небольших помещений не требуется большое количество опор, поэтому на грунте предварительно делается планировка основания, формируется гравийно-песчаная подушка и сверху заливается слоем раствора глины. Глина как очень плотный материал не пропускает влагу и формирует прочное основание.

Лаги по грунту на гидроизоляции

Такой глиняный слой отлично подойдет для установки на него черновой балки или даже при большом слое глины лаг пола.

Несмотря на отличные свойства глины как гидроизолирующего материала, поверх него укладывается слой гидроизоляции из рубероида или полиэтиленовой пленки.

Балки или лаги при укладке на грунт обязательно обрабатываются защитными пропитками, это позволит значительно увеличить срок службы древесины.

Если глиняный слой недостаточно прочный под лаги для пола в деревянном доме дополнительно подкладываются доски толщиной 20-25 мм и шириной 200-250 мм, такие подкладки значительно увеличивают площадь основания и снижают нагрузку на грунт.

Советы по выбору лаг

Для прочного и надежного основания пола наилучшим материалом всегда выступали хвойные породы деревьев. Сосна, ель и лиственница отлично подходят для балок и лаг для пола в деревянных домах.

Древесина этих пород легко обрабатывается, а благодаря большому содержанию смолы древесина может долгое время использоваться в качестве строительного материала. Однако, при выборе материала для лаг нужно быть максимально внимательным, ведь наличие серых или синих пятен на поверхности дерева говорит о том, что древесина поражена грибковой инфекцией и не годится для строительства.

Нельзя использовать в качестве лаг в деревянном доме балок из липы или тополя, эти сорта дерева не годятся для того, чтобы использоваться в качестве несущих конструкций, со временем такие балки просто начнут прогибаться и деформироваться.

Для лаг, особенно в домах с бетонным фундаментом нельзя использовать дерево которое имеет большое содержание влаги. Невысушенные лаги в замкнутом пространстве очень быстро придут в негодность и станут источником распространения грибка.

Вместе с тем, правильный подбор материала, соблюдение технологии установки и качественная гидроизоляция фундамента и опор позволят долгое время пользоваться деревянным полом без проведения ремонта.

Лаги пола в деревянном доме — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


Cripple Wall Floor Connectors, упрощенные с помощью стопорных болтов

Из этого видео вы узнаете, как прикрепить стальную стену к каркасу пола, не снимая гипсокартон.

Когда на потолке есть каменная плита, есть два способа соединить пол со стеной, работающей на сдвиг. Один из способов - удалить полосу листового камня шириной 12-18 дюймов рядом с верхом стены и использовать обычные стяжки для передачи сдвига. Другой способ - с болтами с затяжкой.

Акустический потолок, вырванный для анкеров каркаса

Акустический потолок, вырванный для анкеров каркаса


Здесь вы смотрите на того, как кто-то вбивает болт-болт через верх поврежденной стены в каркас пола. Это сделано в иллюстративных целях, чтобы вы могли увидеть, как стопорный болт вбивается через верхние пластины в каркас пола, который обычно скрыт листовым камнем.

Прекрасный пример стены, в которой анкерные болты будут работать как стяжки, передающие сдвиг.

На рисунке ниже показано, как растягивающийся болт может выполнять то же действие, что и стяжка с переносом сдвига, без удаления гипса. Вот вы смотрите на это с конца.

Если по какой-либо причине над поврежденной стеной нет каркаса пола, в который могли бы врезаться болты, необходимо удалить полосу листовой породы, как показано здесь, и использовать обычные стяжки для передачи сдвига.

Сколько стопорных болтов?

Прочность анкерного болта определяется глубиной проникновения в так называемый «главный элемент». Основным элементом в этом случае является балка перекрытия, в которую забиваются шпильки.

Стяжной болт с глубиной проникновения 1 ½ дюйма может выдержать землетрясение силой 300 фунтов.

Стягивающий болт от проникновения 1 1/2 ″ -2 1/4 дюйма может выдержать 450 фунтов силы землетрясения.

Стяжной болт с глубиной проникновения более 2 1/4 дюйма может выдержать силу землетрясения 550 фунтов.

Вот пример:

Предположим, основываясь на этой странице, посвященной науке о фанере, у вас есть 10-футовая стена, работающая на сдвиг, и вы прибили фанеру 8d общими гвоздями на расстоянии 3 дюймов друг от друга по краям. Таким образом, эта стенка, работающая на сдвиг, может выдерживать силу в 5 500 фунтов.

С 8-дюймовым стопорным болтом нам нужно будет пройти через нижнюю верхнюю пластину толщиной 2 дюйма и верхнюю пластину толщиной 2 дюйма, что означает, что стопорный болт войдет в балку на 4 дюйма. Стержневой болт с проникновением более 2 1/4 дюйма дает нам 550 фунтов сопротивления.Разделите 5500/550, и мы обнаружим, что нам нужно 10 болтов с зазором для связующего компонента передачи сдвига нашей стены сдвига.

Скрепление нижней и верхней пластин вместе. Интерфейс, на котором соприкасаются верхняя и нижняя верхняя пластина, называется «незащищенной плоскостью сдвига», и здесь существует потенциальное проскальзывание, которое необходимо устранить. Это делается путем скрепления двух верхних пластин 12d общими гвоздями, каждый из которых может выдержать 188 # силы. Это соединение должно соответствовать соединению передаточных связей сдвига.В нашем примере мы установили 10 передаточных стяжек, способных выдержать силу 5500 #. Мы делим это на 5 500 # / 188 # и обнаруживаем, что нам нужно 30 гвоздей.

Заключение

Болты

- намного лучший способ, потому что, когда они используются, нет необходимости снимать листовой камень с потолка, заменять листовой камень, текстурировать его и красить, чтобы он соответствовал листу камня рядом с ним. Даже когда это делает высококвалифицированный (и дорогой) профессионал, недостатки всегда видны, и вы никогда не сможете полностью отремонтировать ремонт.

Большинство подрядчиков оставят это на ваше усмотрение, что может значительно увеличить общую стоимость работ.

При приеме на работу подрядчика спросите их, как они собираются прикрепить стену, работающую на сдвиг, к полу после того, как они снимут каменный лист со стены. Если вам говорят болты с запаздыванием, у вас есть опытный профессионал. Если они скажут вам: «Мне нужно оторвать часть потолка, чтобы это сделать», в будущем вам придется заплатить за ремонт потолка.

Инструкции по установке болтов | Винчестер Сейфы

(ПРИМЕЧАНИЕ. Для моделей с номерами WC-7-11 или GC-7-11 используйте сверло по бетону ½ дюйма, головку на 17 мм и трещотку с прилагаемыми анкерными болтами для бетона.Если бетонные анкерные болты в комплект не входят, мы рекомендуем вам использовать бетонные анкерные болты длиной ½ дюйма на 3 дюйма, которые можно приобрести в строительном или хозяйственном магазине.)

шаг 1

Поместите сейф в желаемое место. Убедитесь, что сейф стоит на полу. Используйте прокладки для безопасного выравнивания.

шаг 2

Снимите черные колпачки с коврового покрытия на внутреннем полу сейфа; это позволит вам получить доступ к предварительно просверленным отверстиям для болтов.

шаг 3

Просверлите отверстия в бетонном полу с помощью перфоратора и сверла по бетону 5/8 дюйма. Вставьте прилагаемые (или приобретенные) анкерные болты для бетона в просверленные отверстия через отверстия для болтов на внутренней стороне пола сейфа.

шаг 4

Забейте бетонные анкерные болты в пол с помощью молотка и затяните гайку на анкере с помощью торцевого ключа на 19 мм и трещотки. Это расширит втулку анкерного болта для бетона и закрепит анкерный болт в бетонном полу.

шаг 5

Вставьте черные колпачки обратно в отверстия, расположенные на внутренней стороне пола сейфа.

Приведенные выше инструкции относятся ТОЛЬКО для крепления сейфа к бетонному полу. Если сейф должен быть прикреплен к полу с помощью ковра или дерева, Granite Security Products, Inc. не несет ответственности за любые повреждения, которые могут возникнуть во время этого процесса. Если вы прикрепляете сейф к ковру или деревянному полу, примите необходимые меры, чтобы вырезать небольшое отверстие в ковре, чтобы предотвратить заедание сверла, или для предварительного просверливания пилотных отверстий в деревянном полу.Для крепления к деревянному полу вам нужно будет приобрести соответствующие шурупы в строительном магазине или магазине товаров для дома.

Купите здесь комплект якоря для сейфа и сейфа для оружия. Наш комплект для крепления сейфа для убежища и огнестрельного оружия содержит все необходимое для надежного закрепления сейфа.

Ремонт скрипящего пола - Боб Вила

Фото: istockphoto.com

Как бы тихо вы ни бродили по дому поздно ночью, скрипящий пол всегда будет сбивать вас с толку и сообщать о вашем присутствии.Скрипы появляются со временем, когда деревянный черновой пол высыхает, сжимается или деформируется, в конечном итоге отрываясь от опор. Тогда даже медленный или осторожный шаг вызывает достаточное движение в этом новом зазоре между черным полом и балкой - либо черный пол проседает, его доски трутся друг о друга по швам, либо дерево трется о гвоздь - чтобы создать раздражающий шум.

К счастью, эти писки не мешают вам спать поздно ночью. Просто отправляйтесь в подвал или в подползти под скрипучим полом с фонариком в руке и отправьте друга наверх, чтобы он медленно и осторожно шел по всему полу, пока вы не сможете осветить источник писка.(Вам нужно найти участок чернового пола, который двигается, когда вы слышите звук, часто вокруг балки или в швах чернового пола.) Затем перейдите к одному из трех приведенных здесь решений, чтобы устранить зазор практически любого размера.

Фото: istockphoto.com

ДЛЯ УЗКИХ ПРОБЕЛ: Заполните строительным клеем

Даже небольшого зазора между черным полом и балками - всего as дюйма или меньше - может быть достаточно, чтобы вызвать сильное раздражение. К счастью, их легко склеить строительным клеем.Точно так же этот гибкий наполнитель может эффективно закрывать зазоры длиной более 2 футов и / или разной глубины.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
- Фонарик
- Карандаш или маркер
- Малярная лента (необязательно)
- Респиратор с картриджем для органических паров
- Строительный клей
- Герметик и клеевой пистолет

ШАГ 1

Попросите кого-нибудь пройти по проблемным участкам наверху, пока вы следите за половицами снизу.Как только вы услышите скрип, найдите зазор в этой приблизительной области и отметьте его карандашом, маркером или отрывом малярной ленты.

ШАГ 2

Наденьте респираторную маску и, если возможно, откройте окна подвала, чтобы проветрить пространство во время работы. Строительный клей очень полезен, но он также может быть очень вредным при вдыхании в закрытых помещениях. Затем загрузите картридж строительного клея в пистолет для герметика и клея, чтобы начать ремонт черного пола.

ШАГ 3

Вместо того, чтобы наносить клей валиком по краю балок, сконцентрируйтесь на том, чтобы вдавить его глубоко в зазор.Для этого расположите носик тюбика с клеем напротив зазора и медленно нажмите на спусковой крючок пистолета для герметика, чтобы выдавить клей из картриджа в трещину . Вы хотите двигаться достаточно медленно, чтобы трубка полностью заполнила зазор и начала выпирать вдоль балок. Когда этот валик начнет формироваться, продолжайте движение вдоль зазора, чтобы заполнить следующий участок, пока не покроете всю длину зоны скрипа.

ШАГ 4

Повторите этот метод нанесения клея с обеих сторон балок, чтобы убедиться, что зазор полностью заполнен.Пока вы работаете, осмотрите и близлежащие балки, чтобы убедиться, что вся область укреплена.

ШАГ 5

Опять же, не ходите по полу над клеем хотя бы в течение одного дня. Строительный клей полностью застывает и затвердевает за 24 часа; после этого у вас должна быть прочная опора.

Не хотите делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+


Фото: istockphoto.com

ДЛЯ ПОЛОВИННЫХ ЗАЗОРОВ: Вставьте регулировочные шайбы

Если зазоры менее ½ дюйма глубиной и примерно фута или около того, подходящие прокладки - тонкие деревянные клинья различной длины, доступные в вашем местном хозяйственном магазине - между балками и половицами можно было остановить движение и раздавить скрип.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ Доступны на Amazon
- Фонарик
- Карандаш или маркер
- Малярная лента (необязательно)
- Линейка
- Настольная пила
- Прокладки по дереву
- Клей для дерева

ШАГ 1

После вас Найдите скрип с помощью друга наверху, отметьте его местоположение маркером, карандашом или кусочком малярной ленты, чтобы не упустить его из виду, пока вы берете прокладки.

ШАГ 2

Нанесите клей для дерева вдоль одной плоской стороны прокладки и сдвиньте ее в положение клеевой стороной вверх. Будьте осторожны, не заставляйте это делать, иначе вы можете непреднамеренно увеличить разрыв и усугубить проблему. Если он не совсем плотно прилегает, вам может понадобиться более одной прокладки для вставки.

ШАГ 3

Дайте прокладкам высохнуть под этой половицей в спокойном состоянии в течение 24 часов. Пусть ваш партнер наверху поставит стул, растение, корзину или другое временное препятствие точно над досками, которые скрипят, чтобы перенаправить людей в вашем доме вокруг отремонтированного места.Через сутки следует устранить источник писка.

Фото: istockphoto.com

ДЛЯ БОЛЬШИХ ПРОЕЛЕЙ: Расчалки с балкой 2 × 4

Хотя наиболее сложный из трех методов здесь, укрепление существующей балки с помощью балки 2 × 4 является наиболее эффективным решением для основания который скрипит из-за плохой поддержки - будь то поврежденные балки, длинные зазоры шириной более inch дюйма между балками и черным полом или области, где край чернового пола не прилегает прямо к балке внизу.

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
- Фонарик
- Измерительная лента
- Настольная пила
- Доска пиломатериалов 2 × 4
- Карандаш или маркер
- Респираторная маска с картриджем для органических паров
- Строительный клей
- Электродрель с Бита 3/16 дюйма и головка отвертки для шурупов по дереву 2 ½ дюйма
- Шурупы по дереву 2 ½ дюйма

ШАГ 1

Пока ваш друг идет наверх по дорожке по скрипучему полу, который издает шум, измерьте длина чернового пола, нуждающаяся в дополнительной опоре.Затем отрежьте 2 × 4 так, чтобы он был как минимум на 2 фута длиннее, чем область, которая скрипит.

ШАГ 2

Отметьте один из узких краев 2 × 4 карандашом или маркером со словом «черновой пол», чтобы указать, какая сторона будет обращена вверх и будет приклеена к черному полу выше.

Теперь взгляните на свой каркас и определите, с какой стороны балки видно большее расстояние от черного пола, который она поддерживает. Здесь вы установите и закрепите 2 × 4 в углу, где они должны встречаться. Верхний край будет прижиматься к черному полу сверху, в то время как одна из 4-дюймовых сторон стыкуется вдоль балки; напишите «балка» на 4-дюймовой стороне, которая будет встречаться с ней.

ШАГ 3

На противоположной 4-дюймовой стороне 2 × 4 сделайте отметку через каждые 12 дюймов, каждая примерно на 1– ½ дюйма от верха. Предварительно просверлите отверстия сверлом 3/16 дюйма на каждой отметке, наклоняя сверло вверх к обозначенному верху доски (там, где оно будет соприкасаться с черным полом).

ШАГ 4

Теперь откройте все окна, чтобы подготовиться к действию ядовитых растворителей строительного клея, с которым вы будете работать, и наденьте респираторную маску. Нанесите две значительные зигзагообразные полоски клея на 2 × 4: одну вдоль 4-дюймовой стороны балки, а другую - на 2-дюймовую сторону чернового пола.

ШАГ 5

Поместите 2 × 4 в угол, где должны совпадать черновой пол и балка, так, чтобы 1 фут пиломатериалов мог свисать с обоих концов щели, ответственной за скрипящий пол. Убедитесь, что он ровный с черным полом, насколько это возможно.

STEP 6

Поменяйте местами отвертку электродрели. Затем вставьте шуруп для дерева диаметром 2 ½ дюйма в первое просверленное отверстие под углом. Когда вы начнете сверлить шуруп в 2 × 4, вы должны увидеть, как клей просачивается из стыков между балками, черным полом и 2 × 4.Повторяйте, пока не заполните все просверленные отверстия.

STEP 7

Дайте клею на армированных балках полностью высохнуть в течение 24 часов, после чего пол не будет скрипеть на долгие годы.

Не хотите делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Ввод данных в работу на заводе

Это был насыщенный событиями год для всех отраслей, но пандемия оказалась особенно разрушительной для производственного сектора, эффективная работа которого зависит от хрупкого баланса цепочек поставок.Вы можете подумать, что производители воспользуются любой возможностью, чтобы ускорить свою деятельность. Этот сектор имеет богатую историю технологических инноваций и является одним из первых секторов бизнеса, который охватил робототехнику, автоматизацию и Интернет вещей. Производители имеют в своем распоряжении множество данных.

Об авторе

Джефф Найгаард - исполнительный вице-президент по эксплуатации и технологиям компании Seagate Technology.

Тем не менее, в недавнем отчете ReThink Data, подготовленном Seagate и IDC, говорится о непростых отношениях между ними.Производство отстает от других отраслей в использовании ценности данных, отчасти из-за проблем с инфраструктурой и недостатка инвестиций в обучение. Как производители могут изменить ситуацию и начать использовать свои данные в заводских цехах?

Как производство отстает от других отраслей в управлении данными

IDC провела опрос ИТ-специалистов высшего и высшего звена в сфере управления производством и выявила несколько препятствий, мешающих компаниям извлекать выгоду из своих данных. Фундаментальным является отсутствие интеграции в ИТ-инфраструктуру.Например, наблюдается быстрый рост устройств IoT на границе сетей передачи данных производителей, но эти устройства отключены от систем головного офиса, а передача больших данных по корпоративным сетям является дорогостоящей и медленной. Данные часто разбросаны по несогласованным точкам сбора данных. Если фабрики переполнены десятками тысяч случайных устройств IoT, развернутых на разных платформах, может быть сложно использовать данные для достижения основных целей, таких как, например, повышение пропускной способности.

Еще одно препятствие - хранение данных. Производство отстает от других отраслей по внедрению мультиоблака и гибридного облака, и вероятность того, что в отрасли будет центральный центр данных, меньше, чем в других отраслях. Это приводит к тому, что данные отбрасываются, а не передаются в основную среду для долгосрочного хранения. В этом не только производство. Фактически, управление хранением собранных данных было второй по значимости проблемой, указанной в отчете, после того, как собранные данные можно было использовать.

Почему производство отстает?

Для некоторых организаций наличие корпоративных центров обработки данных с внутренним управлением затрудняет процесс роста объемов данных. Производственный сектор занимает наибольшее количество локальных корпоративных центров обработки данных среди всех отраслей, по данным исследования IDC для Rethink Data. Это затрудняет расширение емкости из-за физических ограничений и затрат, особенно по сравнению с масштабируемой облачной инфраструктурой.

Исследование IDC в ​​Rethink Data также показывает, что лежащая в основе унаследованная инфраструктура не может идти в ногу с другими частями бизнеса.Технологии производства быстро меняются. Например, для управления данными может быть сложно включить все новые разновидности датчиков на различных заводских машинах. Во многих случаях стареющая инфраструктура не может обработать количество подключенных активов, поступающих на завод. В результате слишком часто заводы внедряют специальные процессы для подключения активов и управления ими без базовой инфраструктуры для всестороннего управления.

Кроме того, существует недостаток навыков. Производители имеют дело со стареющими кадрами и проблемами в поиске новых квалифицированных сотрудников, желающих работать в производственном цехе.Эта нехватка новых талантов означает, что производители могут инвестировать только в повышение квалификации существующего персонала - на первый взгляд, неплохо, но не в самостоятельную устойчивую долгосрочную стратегию. Если квалифицированные рабочие представляют будущее производства в развитых странах, отсутствие соответствующих навыков является одним из самых серьезных препятствий, которые необходимо преодолеть компаниям.

Какое решение? Как производители могут получить больше пользы от своих данных

Игнорирование ваших данных означает упущение возможностей для улучшения чистой прибыли, внедрения инноваций и роста.Инвестиции в управление данными потенциально могут изменить окупаемость инвестиций, но с чего начать? Активация данных - запуск их в работу - начинается с сбора данных.

Компании в настоящее время не собирают все доступные им данные. Фактически, ReThink Data обнаружил, что две трети бизнес-данных тратятся впустую. Чтобы сократить эти потери, необходимо тщательно изучить подходы к управлению данными на производственной линии.

Ваше хранилище данных должно быть частью этого процесса.Наличие устаревшего или неэффективного хранилища может подорвать ваши усилия, замедляя доступ к данным или просто будучи ненадежным. Решение о хранении данных либо в облачном хранилище, либо в локальной среде должно отражать обстоятельства бизнеса, и нет универсального ответа, но это не та область, в которой вы должны срезать углы.

Ваше решение для хранения данных может даже активно участвовать в процессе сортировки и анализа информации. Аппаратные и программные средства последнего поколения позволяют создавать отчеты о сохраненных данных в режиме реального времени для улучшения рабочих процессов, безопасности и инициатив по управлению ресурсами.

Наконец, сбор данных должен использоваться для анализа данных с помощью специального программного обеспечения для анализа данных. Это программное обеспечение можно использовать для извлечения информации из собранных данных и предоставления информации лицам, принимающим решения. Например, прогнозная аналитика может использоваться для выявления неэффективности вашей производственной линии или выявления неисправного оборудования до того, как оно полностью выйдет из строя. Не каждой компании требуется штатная команда специалистов по обработке данных для расчета заработной платы - только горстка обученных технических специалистов с нужными инструментами может выплачивать дивиденды.

Гонка за превосходство данных

Получение пользы от данных - это не то, что происходит просто так. Хотя кажется, что производственный сектор Великобритании медленнее осознает это, чем многие другие секторы, это не означает, что нет некоторых невероятно успешных производителей, которые опережают остальных. Те организации, которые могут обрабатывать свои данные, будут иметь преимущество перед конкурентами. Сообразительные руководители бизнеса поймут, что нельзя тратить время на то, чтобы заставить свои данные работать.

Как удалить бетонные анкеры: полное руководство

Хотя для снятия бетонных анкеров все еще необходимы проверенные методы, новый продукт значительно сокращает усилия для многих типов - и ломает их полностью.

Подрядчики всех видов полагаются на бетонные анкеры, чтобы обеспечить надежное и постоянное размещение больших двигателей, труб, несущих конструкций и многого другого.Но когда эти анкеры необходимо удалить, как это часто бывает, этот процесс часто бывает трудным и трудоемким. И даже тогда они часто не снимаются полностью.

В этой статье мы объясняем, как снимать бетонные анкеры, обсуждая характеристики анкеров, инструменты, доступные для снятия, и как подходы к снятию различаются для разных типов анкеров.

Бетонные анкеры, предназначенные для постоянной установки под землей, относятся к одной из двух основных категорий

Крепежные элементы для бетона и каменной кладки состоят из болтов, гильз, шурупов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах.Иногда эта надежная посадка обеспечивается компонентами, которые расширяются, когда болт просверливается или ввинчивается в бетон. Другие анкеры удерживаются на месте мощными клеями. Хотя величина силы, которую могут выдержать эти крепежные элементы, зависит от их типа, конструкции и характеристик бетона, все бетонные анкеры предназначены для того, чтобы оставаться на месте даже при больших нагрузках, что затрудняет их удаление.

Рабочие-каменщики подразделяют эти крепежи на мужские анкеры и женские анкеры:

  • Бетонные анкеры с внутренней резьбой состоят из расширяющейся втулки или трубы с внутренней резьбой.Установщики помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться в отверстии. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются при соединении с помощью болта, винта или стержня с наружной резьбой.

Компоненты латунного цвета на этих вставных анкерах с внутренней резьбой расширяются при затягивании болта, надежно захватывая окружающий бетон. Источник: Википедия

• Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в единое целое.Забивание штифта или затягивание гайки на стержне с резьбой приводит к расширению анкера и его фиксации на месте.

При затягивании гайки на этих клиновых анкерах расширяющиеся зажимы расширяются, образуя клин. Источник: Википедия.

Большинство женских бетонных анкеров можно удалить с помощью простых инструментов, но охватываемые анкеры могут оказаться проблематичными

В самых разных проектах, от ремонта до электромонтажных работ, иногда требуется снятие анкерных болтов. Например, на складах часто требуется переместить стеллажи для поддонов, закрепленные клиновыми или забивными анкерами, чтобы максимально использовать складское пространство.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях. Источник: Википедия

Но очень немногие бетонные анкеры можно полностью удалить без повреждения бетона. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, погруженной в поверхность, в то время как надводная часть анкера - будь то болт, стержень с резьбой, головка булавки или часть самого анкера - отрезается или вытягивается. вне. Используя раствор для ремонта бетона, можно закрыть оставшуюся часть анкера и отверстие, оставив ровную поверхность.

Бетонные анкеры с внутренней резьбой, как правило, снимать проще. Обычно отверткой, трубным ключом или тисками можно вывинтить выступающий болт, оставляя охватывающий анкер заподлицо с бетоном. При необходимости можно использовать молоток, чтобы выбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Бетонные анкеры с наружной резьбой удалить гораздо труднее. Если отверстие под анкером достаточно глубокое, некоторые анкеры можно просто забить в землю.Остальные нужно расколоть ножовкой или отрезным кругом, оставив надземный бугорок. Как правило, этот выступ можно выровнять с помощью молотка, хотя некоторые более крупные выступы, возможно, придется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления нескольких анкерных болтов за раз, но подрядчики, стремящиеся удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими. А на некоторых предприятиях может потребоваться разрешение на проведение огневых работ из-за искр, генерируемых угловыми шлифовальными машинами или ножовками, что делает трудоемкую задачу еще более хлопотной.

Компания Product Design Specialties из штата Орегон разработала эффективный и простой в использовании инструмент для снятия анкерных болтов.

В ответ на недостатки традиционных методов удаления анкерных болтов компания Product Design Specialties, производитель эргономичных инструментов и оборудования для снижения риска из Орегона, начала разработку простого инструмента для снятия анкерных болтов. Патрик О'Бэнион, основатель Product Design Specialties, описывает их происхождение:

"Впервые я сделал эту вещь, наверное, семь лет назад.А первый, который я сделал, у меня не было нужного оборудования - оно было дорогим. Итак, я сделал это, и он работал хорошо, но потом я просто повесил его на стену, наверное, года три или четыре. Ну, один из моих других клиентов подошел и спросил, есть ли у меня что-нибудь, что могло бы сломать анкерные болты. Он говорит: «Боже, у нас их 500, и нам нужно разорвать отношения». Это займет у нас неделю. Итак, я одолжил ему. На следующий день к полудню мне позвонили и сказали: «Привет, Пэт. Мы возьмем два из них.А этой другой компании нужны два из них. Как быстро вы сможете их изготовить? »

Вскоре после этого Product Design Specialties приобрела оборудование, необходимое для производства этого нового продукта - Boltbreaker - с гораздо меньшими затратами, быстро заработав бизнес для самых разных подрядчиков.

Boltbreaker - это один из самых простых, безопасных и быстрых методов на рынке для отлома стержня с резьбой. Если что-то торчит из бетона - будь то часть бетонного анкера или нет - его можно вырезать и подготовить для бетонной заделки за долю времени, используемого другими методами.

Сдвигая Boltbreaker по выступающему болту, покачивая его вперед и назад и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отламываться - чисто. Фактически, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8, ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, соответствующие диаметру каждого анкерного болта, включая размеры 1/4 ", 3/8" 1/2 ", 5/8" и 3/4 ", он удаляет бетонные анкеры на уровне или ниже на уровне пола, оставляя пол готовым для ямочного ремонта бетона.Boltbreaker может удалить все, от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 20 дюймов. Он не требует электричества, не образует пыли и искр, что устраняет необходимость в разрешении на горячие работы, как показано на видео. ниже:

Как удалить наружные бетонные анкеры с помощью анкера типа

Если вы хотите быстро и легко удалить большинство бетонных анкеров, купите анкер-болт. Если вам нужно удалить всего несколько, и вы хотите сделать это по старинке - или это тип болта, требующий другого процесса - давайте рассмотрим методы избавления от этих распространенных мужских бетонных анкеров:

  • Анкер клиновой
  • Забивные анкеры
  • Анкер-гильза
  • Анкеры с раздельным приводом
  • Анкеры ударные

Снятие клиновых анкеров

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера.Разработанные для использования в твердом бетоне, они широко используются для крепления световых столбов, воздуховодов и стеллажей для поддонов.

Клиновые анкеры можно удалить из бетона одним из трех способов:

  • Если отверстие под анкер достаточно глубокое, просто вбейте его в бетон молотком
  • Используйте пилу или шлифовальный круг, чтобы отрезать анкер прямо над поверхностью, а остальное разбейте молотком
  • Или вы можете просто поместить болтолом на выступающий стержень, качаться вперед и назад и вращать до тех пор, пока стержень не отломится.

Снятие анкеров-гильз и запорных анкеров

Забивные анкеры

имеют расширяющийся корпус с резьбой на верхней части и штифт, используемый для расширения анкера в бетонном отверстии.Анкеры-рукава, используемые с бетоном, кирпичом или блоком, используют стержень с резьбой, гайку и расширяющуюся втулку для крепления к бетону.

Гильза анкерная. Источник: Folkestone Fixings

.

Как и другие анкеры с наружной резьбой, анкеры-гильзы и ударные анкеры не могут быть полностью удалены, хотя некоторые анкеры-гильзы можно просто нарезать под поверхностью бетона после удаления гайки и шайбы. Но стержень с резьбой, выступающий из втулки или анкера, можно снять и заделать, выполнив следующие действия:

  1. Снимите гайку и шайбу с анкера.
  2. Если отверстие под анкером достаточно глубокое, просто вбейте его в бетон молотком.
  3. Отрежьте резьбовую надземную часть анкера. Если у вас есть Boltbreaker, наденьте его на выступ, покачивайте назад и вперед один раз и вращайте, пока болт не отломится под поверхностью. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
  4. При необходимости сделайте оставшийся выступ на одном уровне с окружающим бетоном. Гильзовые анкеры часто можно забить молотком глубже в землю.При необходимости ударьте или отшлифуйте выступающий стержень.

Удаление анкеров с раздельной головкой и ударных анкеров

Забивной анкер

оснащен штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. Удар по штифту вызывает расширение втулки, захват анкера в отверстии. Анкер с раздельным приводом представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Якорь ударный. Источник: Deelat Industrial через YouTube

При установке эти анкеры оставляют на поверхности только плоскую головку.Методы извлечения этих трудно снимаемых креплений различаются, но рекомендации по снятию анкеров с молотковым приводом и анкеров с раздельным приводом включают:

  • Вытягивание анкера с помощью плоской монтировки и молотка
  • Удаление головки болгаркой, затем выравнивание выступающего анкера
  • Долбление под голову и вытаскивание анкера

Как удалить внутренние бетонные анкеры с помощью анкера типа

Хотя все бетонные анкеры с внутренней резьбой можно легко сделать заподлицо с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно заделанным.

Машинные резьбовые анкеры и вставные анкеры имеют расширяющуюся заглушку, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь анкер находится под поверхностью, любые присоединенные к ним болты или резьбовые стержни можно просто вытащить, а отверстие для анкера заделать. Ни анкер с механическим шурупом, ни забивной анкер нельзя удалить без повреждения бетона.

Анкеры-шурупы. Источник: Eden Farms Online через Bonanza

. В бетонных анкерах Lag Shield

используются болт и втулка, которые вставляются в отверстие.Когда болт ввинчивается в защитный экран, он расширяется, прикрепляя его к бетону. Бетонные анкеры Lag экрана могут быть самым простым анкером для удаления: при удалении болта анкер может сжаться, позволяя вытащить его из отверстия.

Специальные инструменты для снятия анкерных болтов теперь доступны в QRFS

Если вы ищете более быстрый способ удаления клиновых анкеров, анкеров-гильз или забивных анкеров с бетона, линейка инструментов для снятия анкерных болтов от Product Design Specialties теперь доступна в QRFS.

Доступный с оранжевой или желтой отделкой, каждый Boltbreaker включает в себя два сменных наконечника из углеродистой стали, предназначенные для аккуратного отламывания анкерных болтов 3/8 "или 1/2", металлических стержней или арматуры, залитых в бетон. Наконечники для болтов 1/4 ", 5/8" и 3/4 "доступны по специальному заказу.

Этот болтколом стандартного размера имеет длину 25 дюймов, что дает пользователю широкие возможности для переноски и мобильность.

Boltbreaker может отламывать болты или стержни из низкоуглеродистой, среднеуглеродистой и среднеуглеродистой легированной стали, и он доступен в трех размерах:

  • Длинный (40 дюймов) для максимального кредитного плеча
  • Стандартный (25 дюймов) для сочетания рычагов и портативности
  • Mini (20 дюймов) для ограниченного пространства

Щелкните здесь, чтобы просмотреть нашу подборку болтколомов.

Вопросы о том, как удалить анкерные болты из бетона? Хотите заказать болтолом с нестандартными наконечниками из углеродистой стали? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].

Этот блог изначально был размещен на QRFS.com/blog. Если эта статья помогла вам найти решение, посетите нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях.Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Вот как исправить медленный интернет, пока ваша семья находится в карантине.

- Рекомендации выбираются редакторами Reviewed самостоятельно. Покупки, которые вы совершаете по нашим ссылкам, могут приносить нам комиссию.

Вне зависимости от того, чувствуете ли вы себя больным или нет, многие из нас проводят больше времени дома из-за вспышки COVID-19. Одно невидимое последствие? Осознание того, что ваш домашний Интернет просто не подходит для одновременной обработки видеочатов, занятий с прямой трансляцией и нескольких рабочих конференц-звонков.

Добавьте к этому «Frozen 2», и у вас обязательно будет одна забитая сеть Wi-Fi. Ничего страшного, мы здесь, чтобы помочь. Вот лучшие способы убедиться, что ваша домашняя сеть не будет сдерживать вас, пытаясь сохранить свою жизнь в нужном русле.

Шаг 1. Переставьте маршрутизатор.

Если у вас вялый Интернет, особенно в определенных частях дома, первое, что вам следует сделать, это попытаться переместить маршрутизатор. Особенно, если вы установили его в подвале или в медиа-шкафу, все, что находится между вами и вашим маршрутизатором, может замедлять вашу работу.В идеале ваш роутер должен быть расположен в центре вашего дома, чтобы он мог одинаково дотянуться до самых отдаленных уголков, куда загнали себя ваши соседи по комнате.

Даже если вы можете переместить маршрутизатор только в более центральное место, это может иметь большое значение. Иногда достаточно просто вынуть его из шкафа или из-за телевизора, чтобы получить необходимую пропускную способность. Многие маршрутизаторы можно даже закрепить на стене, что обеспечит лучшее качество сигнала и позволит избежать его попадания в глаза.

Шаг 2. Управляйте своими подключениями

Большинство современных маршрутизаторов фактически транслируют две разные сети, часто с одним и тем же именем. Одна будет стандартной сетью 2,4 ГГц, а другая - менее загруженной и более быстрой сетью 5 ГГц. Иногда у вас будут имена сетей, которые указывают, что есть что, в то время как другие могут указывать только, какая из них является сетью 5 ГГц; это будет зависеть от того, кто настроил вашу сеть Wi-Fi.

Различия могут быть довольно сложными, и какой из них лучше, часто будет зависеть от того, что вы подключаетесь, для чего вы его используете и от того, что делают другие сети вокруг вас.Для большинства настроек 2,4 ГГц будет иметь больший диапазон, но будет немного более перегружен и будет иметь меньшую полосу пропускания. Попробуйте переместить некоторые устройства в сеть 5 ГГц на постоянной основе и посмотрите, поможет ли это освободить их.

Конечно, это только освободит пропускную способность вашей беспроводной сети, она по-прежнему будет конкурировать за те же данные от вашего поставщика услуг.

Вы можете частично снизить этот спрос, передавая некоторые вещи через соединение вашего мобильного телефона, либо непосредственно на устройстве, либо превратив его в мобильную точку доступа.Это будет наиболее полезно, если у вас, конечно, неограниченное количество мобильных данных, поскольку в противном случае вы довольно быстро достигнете своего лимита данных.

Вы также можете уменьшить объем полосы пропускания, который занимают определенные задачи, например, изменив настройки Netflix, чтобы он передавал потоки в стандартном разрешении.

Шаг 3. Обновите оборудование или план

Если ничего не помогает, возможно, ваш текущий план или оборудование просто не предназначены для одновременной обработки такого количества подключений. Многие из нас все еще используют старые маршрутизаторы, которые поставлялись с нашим планом кабельного телевидения, и только что арендовали их в течение многих лет.Существуют гораздо лучшие решения, особенно новые маршрутизаторы, совместимые с 802.11ac или 802.11ax, которые предлагают отличный диапазон, множество функций, таких как родительский контроль, и гораздо большую скорость.

Также могут быть случаи, когда у вас очень медленный тарифный план, и в этом случае, возможно, стоит перейти на более высокоскоростной уровень, что часто можно сделать по телефону. Мы ожидаем, что для большинства людей проблемы с их сетью больше связаны с их маршрутизатором, чем с их интернет-тарифом.

Если вы решили приобрести новый маршрутизатор, у вас есть несколько вариантов.Для большинства людей, у которых есть проблемы с Интернетом при существующей настройке, мы рекомендуем старый добрый маршрутизатор Netgear R7000P AC2300. Это около 190 долларов на распродаже, но вы можете получить его чуть менее чем за 100 долларов после ремонта. В любом случае, попробуйте, и если это не решит ваши проблемы, верните его.

Для больших домов вы также можете рассмотреть возможность использования ячеистой системы. В отличие от расширителей диапазона (которые редко что-либо делают для устранения проблемных сетей), ячеистые сети работают как системы корпоративного уровня в школе или на предприятии, максимально эффективно перемещая устройства между несколькими точками доступа.Есть несколько отличных вариантов, если вы хотите пойти по этому пути, но мы поклонники ячеистых маршрутизаторов Amazon eero, которые поставляются в упаковке из 3 штук по цене 199 долларов, или ячеистых маршрутизаторов Google Nest, которые стоят чуть менее 300 долларов за 2- пакет.

В наши дни настроить новый маршрутизатор довольно просто, особенно для таких ячеистых систем, как Nest. Но может быть немного сложно заставить его хорошо работать со всеми другими вашими технологиями, особенно если у вас есть кабельное телевидение или план FiOS. Вот некоторые общие рекомендации:

Если у вас есть комбинированный кабельный модем / маршрутизатор... , то новый маршрутизатор будет присоединен к вашему комбо, а существующий маршрутизатор нужно будет превратить в «мост», хотя вы можете просто избавиться от всего этого и купить свой собственный кабельный модем - просто убедитесь, что он поддерживает скорость вашего плана. Ваш провайдер кабельного телевидения может заявить, что вам нужен их модем для доступа к полной скорости вашего тарифного плана, но обычно это неверно, если это DOCSIS 3.0 или 3.1 (в зависимости от того, что рекомендует ваша кабельная компания).

Если у вас есть оптоволоконный интернет, например Verizon Fios, и у вас нет тарифного плана для ТВ... , тогда вы можете просто подключить новый маршрутизатор прямо к кабелю Ethernet, который использует ваш существующий маршрутизатор. Оптоволоконный Интернет не требует модема для доступа к Интернету (большая коробка, выходящая на улицу, играет ту же роль), так что вы должны быть готовы к работе.

Если у вас есть Fios и тарифный план для ТВ ... , вам может потребоваться сохранить существующий роутер или купить подержанный, совместимый с тарифными планами Fios TV. Вы все еще можете добавить к нему более мощный маршрутизатор, но вам нужно превратить маршрутизатор Fios в «мост».«

Вы все равно можете получить телевизор, если решите использовать только свой собственный маршрутизатор, но многие функции, такие как On Demand и руководство по каналам, зависят от программного обеспечения Verizon, которое они программируют только на собственном оборудовании. Конечно, с новым быстрым маршрутизатором и высокоскоростной тарифный план, это также отличное время, чтобы просто полностью отрезать шнур и получить прямую трансляцию через Интернет с помощью такой услуги, как Youtube TV.

Эксперты по продуктам в Reviewed удовлетворят все ваши потребности в покупках. Follow Reviewed on Facebook, Twitter и Instagram, чтобы узнать о последних предложениях, обзорах продуктов и многом другом.

Цены были точными на момент публикации этой статьи, но со временем могут измениться.

Крепление палубы LedgerLok Verses Lags Bolts

Сегодня поступил телефонный звонок по поводу использования болтов ригеля для крепления палубы к дому вместо болтов с отстающимися болтами.

Вот что я нашел;

Много лет назад крепление настила к дому с помощью гвоздей было стандартной практикой, и в течение многих лет реальных проблем не возникало. Однако со временем древесина разбухнет от влаги, а затем высохнет и усадится.В результате этого процесса возникли три проблемы: 1. По мере того, как древесина набухает, движение заставляет гвозди выходить из пиломатериала так же, как мы все еще сталкиваемся с нашим настилом, когда он устанавливается с помощью гвоздей. 2. Набухание и усадка ослабили бы гвозди в подконструкции до такой степени, что они больше не могли бы крепко удерживать настил у стены дома. 3. Влага вокруг гвоздей вызовет коррозию, гвозди испортятся и расшатываются.

К сожалению, многие колоды рухнули, и многие люди пострадали.Потребовалось некоторое время, чтобы скорректировать наши методы, и теперь мы знаем, что самый безопасный и долгосрочный метод крепления настила к дому - это болты, а самый распространенный метод - болты с растяжкой.

На сегодняшнем рынке есть и другие альтернативы, такие как LOK Line. Они производят полную линейку болтов, предназначенных для многих применений, особенно для крепления настилов в домах. Раздел R502.2.2.1 IRC (Международный жилищный кодекс) 2009 и 2012 годов требует наличия гальванизированных шурупов или болтов.

Болты

LedgerLok соответствуют вышеуказанным критериям и были одобрены ICC Acceptance Criteria AC233 (ESR # 1078).

Извините, у меня там технические вопросы, и нет, я не инспектор кода, и во время домашней инспекции я не проверяю код. Мое исследование показало, что использование болтов LedgerLok для крепления настилов к домам в старых постройках является приемлемой альтернативой анкерным болтам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
