При любом виде строительных и отделочных работ часто возникает необходимость точно определить вертикаль и горизонталь, построить прямой угол или разметить ровную линию, привязав её к каким-то точкам.

Раньше мастера использовали для этих целей целый арсенал инструментов – уровни, отвесы, правила, красящие нити, и т.д. А сегодня для всего этого можно использовать один универсальный инструмент – лазерный нивелир. С его помощью можно легко «нарисовать» на стене строго вертикальную или горизонтальную опорную линию, спроецировать линию пересечения с любой произвольной плоскостью, определить гладкость пола и потолка, проверить вертикальность стен и дверных проемов.

Соответственно, лазерный нивелир используется:

  • строителями для соблюдения правильной геометрии стен, потолков, откосов и пр.
  • отделочниками для ровной укладки стеновых покрытий, выравнивания пола и стен, переноса на стены и потолки элементов дизайна с дизайн-проекта и т.д;
  • монтажниками инженерных систем для разметки коммуникаций;
  • монтажниками натяжных, подвесных и гипсокартонных потолков;
  • приемщиками свежепостроенных и отремонтированных квартир, офисных и прочих помещений.

Такое разнообразие областей применений этого инструмента привело к появлению множества его разновидностей. Для каждой перечисленных областей потребуются приборы с различными наборами характеристик.

Содержание

Характеристики лазерных нивелиров

По видулазерные нивелиры подразделяются на точечные, линейные, ротационные и комбинированные – комбинирующие несколько видов в одном корпусе.

Точечный нивелир, как следует из названия, проецирует точку (или несколько точек). Эта точка может отмечать вертикаль или горизонталь относительно места установки нивелира; несколько точек могут отмечать прямой угол с нивелиром на его вершине.

Точечный нивелир можно сравнить с отвесом, который может «висеть» не только по вертикали, но и по горизонтали, и под заданным углом.

Ротационный нивелир «рисует» линию при помощи движущегося луча. Вращающееся зеркало с большой скоростью перемещает луч лазера по окружности, а остающийся от него след сливается для человеческого глаза в сплошную линию. Это позволяет сохранить яркость отметки при увеличении расстояния до нивелира. Такие модели можно применять на открытом воздухе на расстояниях в десятки и даже сотни метров при использовании приемников лазерного сигнала.

Ротационные нивелиры могут использоваться при строительстве и ландшафтных работах.

В линейном нивелире луч лазера проходит через призму, увеличивающую его ширину. В результате на поверхность проецируется не точка, а линия.

В разных моделях угол расхождения луча разный: от 30° у простых лазерных уровней, до 360° у моделей с несколькими лучами или у которых луч проходит сквозь конусную призму.

Линейный нивелир удобно применять для разметки несущих конструкций навесных потолков и стеновых покрытий, для укладки плитки, установки мебели, развешивания картин и пр.

Недостаток линейных нивелиров состоит в том, что из-за прохождения через призму яркость луча снижается. Поскольку мощность лазеров ограничена в целях безопасности, при ярком свете и на большом расстоянии отметка линейного нивелира становится слабо различимой. Особенно это относится к моделям с конусной призмой – в них луч одного лазера распространяется на все 360° и с увеличением расстояния ослабевает очень быстро.

Еще один недостаток моделей с конусной призмой – довольно часто режим автоматического выравнивания в них корректирует только горизонтальный луч, вертикальные (если они есть) остаются невыравненными (т.е. не строго вертикальными).

Зато такие модели с диапазоном нивелирования 360°дешевле ротационных нивелиров и линейных нивелиров с цилиндрическими призмами. Еще один плюс моделей с конусной призмой – горизонтальный луч в них выходит близко к вершине прибора, им можно разметить плоскость очень близко к потолку, что делает их весьма удобными при монтаже подвесных, натяжных и гипсокартонных потолков.

Максимальное расстояние определяет, на каком удалении от прибора отметка лазерного луча еще будет заметна.

Модели с максимальным расстоянием до 10 м пригодны для использования только в небольших помещениях в условиях среднего и слабого освещения. При ярком свете отметка будет различима только, если поднести прибор вплотную к стене.

Значение этого параметра в 10-50 метров позволит использовать нивелир в любых помещениях и на улице в пасмурную погоду и в сумерках.

Для увеличения максимального расстояния используются приемники лучей нивелиров – они позволяют «поймать» лазерный луч на значительном удалении от прибора, даже когда невооруженным взглядом он совершенно неразличим. У некоторых моделей принимающее устройство входит в комплект, для моделей с комплектацией победнее, его придется докупать отдельно при необходимости.

Имейте в виду, что для многих, укомплектованных

приемником сигнала, моделей, в руководстве приводится максимальное расстояние именно с использованием принимающего устройства. Без него максимальное расстояние меньше в 3-10 раз.

Для использования на улице в солнечную погоду подходят только ротационные и точечные нивелиры с классом лазера 2 (максимальная мощность лазера, допущенная для использования в бытовой технике) и максимальным расстоянием (без использования приемника) 100 м и более. Но даже у таких моделей на ярком солнечном свету отметка «потеряется» уже на 10-15 метрах.

Немного улучшить ситуацию на открытом воздухе может использование лазера зеленого цвета – с длиной волны 535-550 нм. Человеческий глаз лучше видит зеленый цвет. Однако нивелиры с лазером красного цвета (635-650 нм) более распространены, так как зеленый цвет чаще встречается в окружающем пространстве, а на зеленом фоне зеленая точка различима хуже, чем красная.

Количество лучей (отдельных лазерных светодиодов) определяет функционал нивелира и влияет на яркость линий и отметок. Каждый отдельный луч может быть использован для построения одной линии или одной точки. Обычно один луч в приборе, используется для создания точки или горизонтальной линии, два луча – для создания одной горизонтальной и одной вертикальной линии (2D), три луча – для создания двух вертикальных и одной горизонтальной линии (3D).

В то же время, для построения одной линии могут использоваться два и более луча. Так, круговая 360° линия на линейном нивелире может быть построена одним лучом, прошедшим сквозь конусную призму – а может быть построена четырьмя лучами, расходящимися с углом 90°. Во втором случае точность прибора и яркость лучей будут намного выше, но и стоить он будет дороже.

Система автоматического выравнивания крайне важна, если от разметки требуется не только геометрическая «правильность», но и точное выдерживание горизонталей и вертикалей. Автоматическое выравнивание позволяет скорректировать луч (обычно в пределах 3-5°), если прибор установлен не на горизонтальном основании. На случай, если автоматика не может выровнять луч, в некоторых моделях предусмотрен звуковой сигнал отклонений. Это позволит гарантированно избежать отклонений, но при частом использовании прибора может раздражать – лучше, если эта функция будет отключаемой. Как и само автовыравнивание – бывают ситуации, когда линии должны проходить под небольшим углом к горизонту (например, при заливке наклонных полов, с которых вода должна стекать в определенном направлении).

Наличие точек отвеса позволяет использовать нивелир для контроля вертикали. Точка надир расположена вертикально под прибором, точка зенит – над ним.

Однако следует иметь в виду, что корректно указывать вертикаль эти точки будут, только если у прибора есть функция автовыравнивания, либо если он выровнен вручную или стоит на строго горизонтальной поверхности. Иначе вместо вертикального луча прибор будет испускать луч, направленный перпендикулярно полу (который может быть вовсе не строго горизонтален).

Некоторые простые модели можно подвешивать на небольшом отрезке шнура, образуя некий гибрид лазерного и простого отвеса – в этом случае луч будет строго вертикален, но пользоваться такими нивелирами ненамного удобнее, чем обычным отвесом.

Точность— пожалуй, важнейший параметр нивелира. Она измеряется в мм/м и определяет, на сколько миллиметров допускается отклонение луча на каждый метр удаления от прибора.

Бытовые приборы имеют точность от 0,5 до 1 мм/м. Поскольку расстояния для этих приборов редко превышают 10 м, максимальное отклонение луча у них может быть от 5 мм до 1 см – вполне приемлемо для бытовых условий.

Полупрофессиональные приборы работают на больших расстояниях, и точность им требуется выше – от 0,3 до 0,5 мм/м.

Самые высокие требования по точности предъявляются к профессиональным приборам – на расстояниях в сотни метров даже нивелир с точностью 0,1 мм/м может дать несколько сантиметров отклонения. Точность профессиональных моделей составляет от 0,05 до 0,3 мм.

Для моделей с типом электропитания от батарей или аккумуляторов учитывайте продолжительность непрерывной работы – у разных моделей она может составлять от 1,5 до 150 часов. Если время непрерывной работы у выбранной модели маловато, обратите внимание на возможность отключения «ненужных» лучей – это экономит заряд батареи и облегчает работу (лишние лучи не слепят глаза).

Варианты выбора лазерных нивелиров

Лазерные нивелиры начального уровня могут запросто заменить длинный неудобный «пузырьковый» уровень.

2D-нивелир значительно облегчит все работы, связанные с точной укладкой покрытий, труб, каналов и монтажных конструкций.

3D-нивелир позволит добиться идеального соответствия углов, элементов интерьера и отделки в помещениях сложной формы.

[url=»https://www.dns-shop.ru/catalog/17a9cbf716404e77/niveliry-lazernye/?order=1&groupBy=none&stock=2&f=2kjm-czho-2kjo-2kjp-2kjq]Нивелир с максимальной дальностью 10-50 метров будет незаменимым помощником при выполнении множества отделочных работ.

[url=»https://www.dns-shop.ru/catalog/17a9cbf716404e77/niveliry-lazernye/?order=1&groupBy=none&stock=2&f=2kjw-2kjv-czos-2kjs-d4xa-dbnf-iqjb]Лазерный нивелир с максимальным расстоянием от 100 метров может использоваться строителями для всех этапов работ – от выравнивания строительной площадки и подготовки фундамента, до возведения стен и укладки кровли.

Как пользоваться лазерным уровнем — Лайфхакер

Что такое лазерный уровень

Как пользоваться лазерным уровнем: один из вариантов компактного построителяОдин из вариантов компактного построителя. Фото: kalinovsky / Depositphotos

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

  • Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
  • Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
  • Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
  • Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

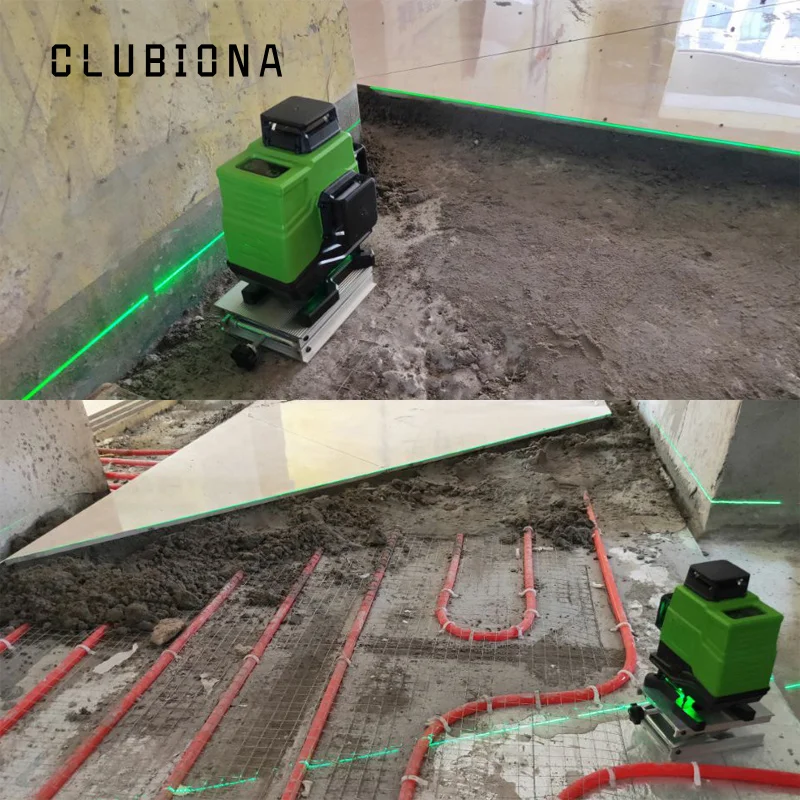

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

  • Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
  • Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
  • Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
  • Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

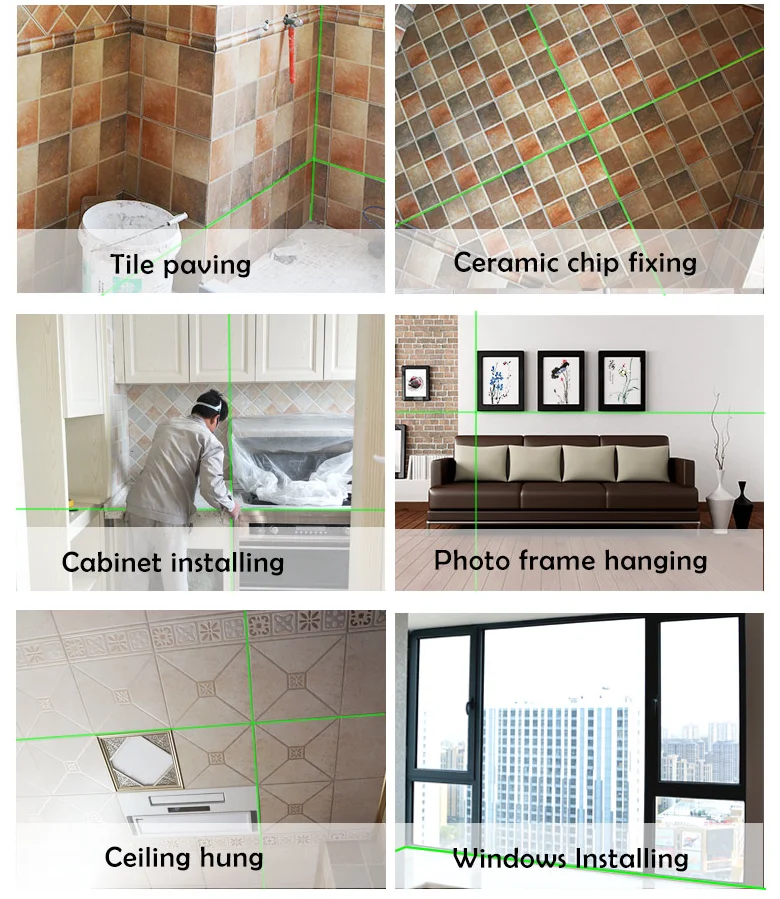

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

как пользоваться уровнемКадр @Digur / YouTube

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

Читайте также 🧐

Какой Лазерный Уровень Лучше Выбрать | Техэксперт

Стремление упростить работу и максимально повысить качество результата приводит к появлению новых технологий в строительной сфере. Лазерный уровень пришел на смену пузырьковому аналогу, который долгое время использовался специалистами в качестве
основного контрольного инструмента.

Приборы сменились, а главный вопрос остался – как выбрать лучший лазерный уровень? В этой статье найдется вся необходимая информация по подбору устройства в зависимости от сферы применения (для дома, для строительных работ) и рекомендации под конкретные задачи (укладка плитки, выравнивание потолка и т.д.).

Содержание

  1. В чем преимущества использования лазерного уровня
  2. Какие разновидности приборов можно встретить
  3. Основные характеристики лазерных уровней (нивелиров)
  4. Функционал и дополнительные возможности
  5. Выбор лазерного уровня в зависимости от вида деятельности
  6. Вспомогательные аксессуары для лазерного нивелира
  7. Гарантия и производитель
  8. ВИДЕО Обзор лазерных нивелиров FUBAG

Преимущества использования

Зачем нужен этот оптический электромеханический прибор? Объяснять не стоит. Если вы уже на стадии выбора, тогда полезнее будут не принципы работы лазерного уровня (нивелира), а преимущества, которые он дает:
  • Высокая точность разметки при помощи проецируемых линий (до 0,3 – для профессиональных лазерных уровней или 0,5 мм на метр для домашних приборов)
  • Обширная площадь построения линий — до 100 м и более
  • Быстрое приготовление к работе
  • Экономия времени при разметке до 60%
  • Простота настройки и отсутствие необходимости в специфических знаниях
Выгода от использования такого прибора неоспорима. К тому же цена на модели настолько демократична, что купить лазерный уровень могут даже домашние мастера. Что, собственно, они и делают.

Разновидности лазерных уровней

В зависимости от особенностей конструкции можно выделить следующие разновидности строительных приборов:
  • Точечные
  • Линейные
  • Ротационные
  • Комбинированные
Точечные лазерные уровни просты и узконаправленны. Прибор рассчитан на построение точек: от одной до трех в зависимости от конструкции. Применяется он в домашнем хозяйстве. С помощью инструмента точечного типа можно сделать разметку под крепления для полок, картин. Реже устройство используется при оклейке обоев.



Линейный тип более востребован, чем точечный. Таким оборудованием пользуется не только домашний мастер, но и специалист. Линейные лазерные уровни проецируют на поверхность линии для точной разметки и контроля проводимых работ (например, при облицовке плитки). Ширина развертки устройства (проекции лучей) от 120° до 180°.

Линейные лазерные уровни FUBAG CRYSTAL


Ротационные лазерные уровни похожи на линейные, но за счет конструктивных особенностей, позволяют строить плоскости проецируя лучи на все 360°. Такой вариант редко присутствует в инструментарии домашнего мастера. Приборы используются профессионалами при работе с большими площадями.

Ротационные лазерные уровни FUBAG PYRAMID


Линейные, ротационные и комбинированные приборы часто называют построителями плоскостей.
Комбинированные приборы сочетают в себе особый набор функций. Они могут строить не только плоскости (линии), но и точки. Лазерные нивелиры данного типа востребованы среди специалистов и стоят дороже остальных.

Комбинированные лазерные уровни FUBAG

Основные характеристики лазерного дальномера – экономь с умом

Определить подходит ли та или иная модель лазерного уровня помогут минимальные знания основных характеристик:

  • Дальность. Максимальное расстояние современных устройств варьируется от 10 до 100 и более метров. Для работы внутри небольших помещений и бытового использования чаще выбираются нивелиры с дальностью 10-20 м (так сказать, с запасом). Приборы с большим расстоянием берут в зависимости от потребности.
Максимальное расстояние увеличивается при использовании лазерного приемника (в 2-10 раз), который способен уловить луч невидимый человеческому глазу.
  • Цвет луча и класс лазера. Как и лазерные дальномеры, строительные уровни используют 2-й класс лазера (максимально разрешенный для бытового использования). В зависимости от длины волны приборы выдают красные (635-650 нм) или зеленые лучи (535-550 нм). Зеленый, конечно же, лучше улавливается глазом, особенно при ярком освещении. Однако из-за чрезмерного присутствия в окружающей среде зеленого цвета и большей стоимости самого прибора, мастера чаще покупают лазерные уровни с красным лучом.
  • Количество лучей. Самым распространенным вариантом являются приборы с двумя лучами – вертикальным и горизонтальным. Идеальный вариант для бытового использования, но также используется и для ремонтно-строительных работ. Существуют также лазерные уровни с тремя плоскостями. Они больше подходят для профессионалов и стоят гораздо дороже.


  • Диапазон нивелирования. Говоря о типах приборов, мы уже упоминали значения 180° и 360°. Развертка луча и есть диапазон нивелирования. При максимальных значениях прибор стоит дороже, что стоит учитывать при выборе лучшего лазерного уровня. Как правило, параметр подбирается по необходимости (варианты характеристик для определенных работ мы рассмотрим далее).


  • Точность. Чем выше точность, тем лучше, но не стоит стремиться к профессиональным вариантам, если прибор нужен лишь для квартирного ремонта. Точность профессиональных приборов – 0,05-0,3 мм на метр, полупрофессиональных – 0,3-0,5 мм на метр, бытовых 0,5-1 мм на метр. Чем выше точность, тем дороже выйдет сам лазерный нивелир.

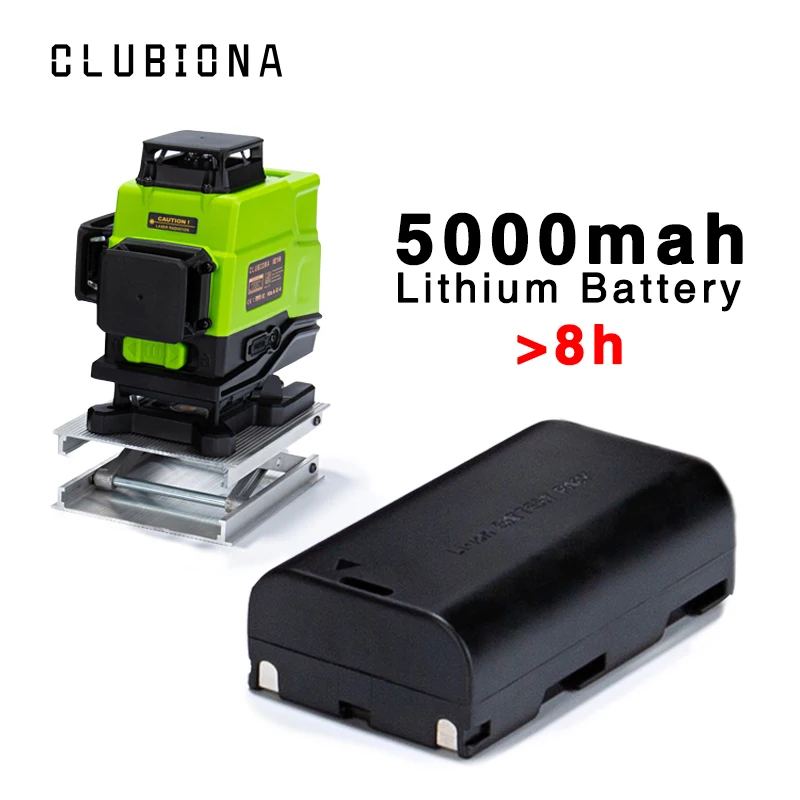

  • Тип питания. Количество времени работы критично важно для любых задач. Будет ли прибор работать 8 часов или заряда хватит на 100 и более часов – зависит от конструкции. Чем дольше понадобится разметка, тем больше должен быть запас заряда. Также обратите внимание на то, что в некоторых уровнях установлен аккумулятор, в то время как в других батарейки. Что выгоднее? Для периодических работ – прекрасно подойдут батарейки, для постоянного использования приборы с аккумуляторами. На мощные лазерные уровни аккумуляторы устанавливаются по умолчанию.

Аккумуляторы и батарейки в лазерных дальномерах fubag

  • Класс защиты. Как и многие другие характеристики, класс защиты стоит выбирать в зависимости от потребностей. Для бытовых и большинства профессиональных вариантов IP54 (защита от влаги и пыли) вполне достаточно. Более серьезную защиту стоит брать в случае рабочей необходимости.


  • Рабочий диапазон температур. Работаете только в квартире или в теплое время года – практически любой из существующих лазерных уровней вам подойдет. Если же предстоят работы при температуре ниже нуля, ни в коем случае нельзя упускать из вида этот важный параметр прибора.

Как вы уже поняли, большинство характеристик подбираются исходя из предполагаемых работ. Выбирая оптимальные значения можно подобрать лазерный уровень по минимальной цене и максимально эффективно использовать его при выполнении различных задач.

Функционал и дополнительные возможности

Определили подходящие характеристики? Переходим к функционалу и другим особенностям приборов:
  • Блокировка маятника. Для самовыравнивающихся нивелиров блокировка имеет особую важность. Фиксация маятника позволяет провести разметку под углом.


  • Система автовыравнивания. Автоматическое выравнивание корректирует луч, что позволяет точно выдержать горизонтали и вертикали. Обычно система контролирует отклонение от 3 до 5 градусов, что полностью удовлетворяет потребностям профессионалов. При чрезмерном отклонении прибор выдает звуковой сигнал.

  • Импульсный режим. Если устройство предполагает увеличение максимального расстояния при помощи лазерного приемника, в нем обязательно имеется импульсный режим.


  • Пузырьковый уровень. Чаще встречается на дешевых моделях, где нет системы самовыравнивания. Помогает выровнять положение прибора.
  • Точки отвеса. Дополнительные лучи используются для контроля вертикали. Обратите внимание на то, что корректно они работают только в том случае, если функцией обладает самовыравнивающийся лазерный уровень.
  • Самоотключение. Функция предназначена для профессионалов. Она экономит заряд, своевременно отключая прибор.
  • Дальномер. Конструктивный элемент превращает лазерный уровень в универсальный инструмент разметки, способный рассчитать расстояние до объекта.
  • Крепление. В зависимости от веса прибора может встречаться крепление 1/4 и 5/8 дюйма. Его стоит учитывать при выборе штанги или дополнительного крепежного элемента.

Последним на что стоит обратить внимание будет комплектация. Довольно часто модели комплектуются дополнительными аксессуарами, которые помогают в работе. Обычно в наборе присутствует лазерная мишень, защитные очки и чехол. Но некоторые модели продаются вместе с лазерным приемником, штативом и специальными креплениями.


Как видите, все довольно просто, чем проще набор характеристик и функций, тем дешевле прибор. Вы можете сэкономить на всем, что не пригодится, если первым делом правильно определите сферу применения.

Для любителей наглядных примеров перейдем к выбору лучшего лазерного уровня в зависимости от сферы применения и вида деятельности.

Выбор инструмента в зависимости от вида деятельности

Каждая из задач налагает на лазерный инструмент определенные ограничения. Рассмотрим основные работы, где применяется нивелир, чтобы сформировать основные рекомендации к конструкции и функционалу.

Пол и стены

В большинстве случаев для выравнивания полов хватает рядового линейного лазерного уровня с двумя плоскостями. Главное, чтобы лазерная головка располагалась достаточно низко на корпусе прибора. Это важно для удобства расстановки «маяков», необходимых для коррекции стяжки.

Для продвинутого выявления неровностей могут использоваться и специальные нивелиры. Они оценивают кривизну поверхности, предоставляя максимально точную информацию. Само собой такие приборы существенно разнятся по цене и используются лишь в случае острой необходимости профессионалами.

Что касается стен, то здесь также можно использовать недорогие модели линейного типа с разверткой до 180°. Такой инструмент можно использовать при ремонте в квартирах и небольших помещениях. В случае разметки на расстоянии более 100 м самым приемлемым вариантом станут уровни с вертикальной разверткой лазера на 360°.

В целом модели с разверткой на 360° намного удобнее при любых видах работ, но в целях экономии чаще применяют более простые лазерные уровни.

Потолок

Для потолочных работ важно, чтобы лазерный нивелир обладал следующими особенностями:
  • Угол развертки горизонтальной плоскости 360°
  • Минимальное расстояние между излучателем и верней гранью
  • Блокировка маятника (блокировка самовыравнивания для работ под углом)
  • Резьба для установки на настенные крепления
  • Малый вес для фиксации при помощи различных креплений

Всем перечисленным требованиям полностью удовлетворяют лазерные дальномеры PRISMA и PYRAMID.

Укладка плитки

Если предполагается редко использовать лазерный уровень для укладки плитки, то вполне подойдет любая бытовая или полупрофессиональная модель с приемлемой точностью и двумя плоскостями (горизонтальной и вертикальной).

Для частого использования или большего удобства оптимальным вариантом станут модели с тремя плоскостями. Имея такой инструмент, перенести отметку с одной стены на другую не составит труда.

Лазерные уровни для укладки плитки можно также выбрать из измерительных инструментов FUBAG. Все они соответствуют необходимым требованиям.

Вспомогательные аксессуары

Что может пригодиться при использовании инструмента? Среди наиболее востребованных аксессуаров для лазерного уровня выделим следующие:
  • Лазерный приемник – для определения местоположения луча в условиях сильной освещенности и на больших расстояниях (увеличивает максимальное расстояние работы прибора).


  • Защитные очки – для защиты от случайного попадания луча и его лучшей видимости при ярком освещении.


  • Лазерная мишень – для улучшения видимости луча и точной настройки расположения.


  • Крепление – для удобной фиксации относительно конструкции.


  • Штанга – для удобной фиксации на высоте.


  • Чехол – для защиты от повреждений.

Компания производитель

От компании производителя также многое зависит. Доверяйте только проверенным брендам и обращайте внимания на обязательства, которые берет на себя производитель. Гарантийный срок важен для любого инструмента, не только для лазерного уровня. Чем он больше, тем дольше вы сможете использовать прибор, не опасаясь за любые неполадки в работе.

ВИДЕООБЗОР лазерных уровней FUBAG


Лазерный уровень для штукатурки

Стены возведены, крыша поставлены, проводка раскидана, трубы смонтированы — пора приступать к внутренней отделке дома, которая начинается со штукатурки стен. Это, довольно-таки, трудоемкая, а следовательно, времязатратная работа. Если делать по нормальному, конечно, то сначала требуется установить маяки, чтобы потом по ним выравнивать накиданный раствор. Используя данную технологию, поверхность получается ровной, без заметных впадин и выпуклостей. Лучше усердно постараться на данном этапе, ибо некачественный результат неоднократно аукнется при выполнении последующих отделочных работ.

Мы знаем, что штукатурка — это затвердевший слой раствора определенной толщины. Из этого определения следует, что для сокращения времени и трудозатрат необходимо уменьшить «пухлость» штукатурного слоя до минимально возможной величины. Штукатуры поступают следующим образом: сверлят отверстия по верхним углам стены, вставляют дюбеля, закручивают в них саморезы, натягивают через них шнурку. Затем пропускают через полученную систему строительный отвес, снова сверлят дырки около него, и выставляют новые саморезы по вертикали. И опять повторяется эпопея с нитками, которые натягиваются, в том числе и по диагонали. После претворения в жизнь этой конструкции визуально оценивается неровность поверхности.

Так было раньше, до лазерного построителя плоскостей, с появлением которого возникла и альтернатива проведения вышеописанного процесса. В сегодняшней статье будет рассмотрен процесс использования лазерного уровня для стен с целью уменьшения времени и усилий, затрачиваемый на штукатурные работы.

ЭТАПЫ БОЛЬШОГО ПУТИ


Надо иметь ввиду, что перед проведением штукатурных работ требуется провести подготовку стены — обеспылить, смочить водой или прогрунтовать в зависимости от вида материала (ЦПС или гипсовая штукатурка). Затем следует:

1. Проверка подготовленной поверхности на наличие и величину неровностей

На данном этапе необходимо прикинуть минимально возможный слой. Как проверить уровень стен? Очень просто! У нас есть замечательный прибор, который позволяет это сделать легко и быстро. Удобней использовать аппарат 2D или 3D конструкции типа вот таких моделей (картинки кликабельны):
Так как если призму любого из этих устройств прижать к поверхности, то расстояние от нее до линии луча составляет 9мм (+/- в разных моделях). А еще среди их аксессуаров обязательно есть поворотное основание.
Итак, от нас требуется поставить прибор максимально близко к стене, при этом любой из винтов металлического постамента, отвечающий за продольное или поперечное смещение, должен находиться перпендикулярно оцениваемой поверхности. Включаем устройство, добиваемся параллельности линии луча. При помощи винта приближаем/удаляем корпус на сколько нужно, но при этом чтобы линия «не ползла» по стене, только по полу-потолоку и перпендикулярных ей поверхностей. Можно визуально оценить наличие неровностей, можно для этого использовать линейку или рулетку.
Проверку стены по лазерному уровню можно считать законченной. Запоминаем (а лучше сразу отмечаем) места больших низин или возвышенностей, прикидываем сколько понадобится материала. Не мешало бы также на полу сделать отметки (необязательно по всей длине) положения линии. Они нам понадобятся, чтобы поставить в то же положение наш прибор, когда будем сводить в одну плоскость шляпки саморезов.

2. Разметка под маяки


Теперь нам предстоит определиться с местами установки штукатурных маяков. Промеряем длину стены рулеткой, смотрим на полученные показания. Затем планируем общую сумму маяков исходя из длин поверхности и используемого правИла. Оптимальное расстояние между направляющими для штукатурки составляет 1,5-1,7м, т.е. под 2-метровое правило. При разметке не стоит забывать о дополнительных 10-20см от начала до крайнего маяка.

Делаем отметки и снова обращаемся за помощью к лазерному уровню. От него требуется построить вертикаль, на которой в дальнейшем будем сверлить отверстия под дюбеля.
Берем перфоратор со сверлом диаметром 6мм и делаем 3 отверстия на полученной вертикали, отступив 10-15см от пола-потолка, с равным удалением друг от друга. Вставляем в них пластиковые дюбеля, несильно закручиваем в них саморезы и переходим к следующему этапу.


3. Установка шляпок саморезов в одну плоскость

На этом шаге мы выставляем маяки под штукатурку лазерным уровнем, а если быть точным, то выводим шляпки саморезов в одну плоскость, которые служат своеобразными стопорами при вдавливании наших направляющих в «ляпухи» раствора.

В самом начале — при проверке стены по лазерному уровню — на полу были сделаны отметки в месте пролегания линии прибора. Включаем аппарат и выставляем его таким образом, чтобы луч четко проходил через нее. Берем отвертку.
И начинаем регулировать высоту самореза. Во избежания ошибки лучше всего начинать с самореза, расположенного на наибольшей возвышенности. Не принципиально, конечно, просто следует иметь ввиду «разность высот» стены, чтобы не получилось такой ситуации, когда практически все элементы практически прижаты шляпками к дюбелям, а оставшиеся саморезы находятся на выпуклости и, следовательно, всю проделанную работу придется переделывать заново.
Установили как надо и сделали черту на отвертке, где проходит линия луча. Лучше всего обернуть металлический стержень полоской малярного скотча и уже на нем делать риска карандашом. Не стоит также забывать держать отвертку под прямым углом. Угольником проверять, конечно, не надо, но придерживаться угла близкого к 90 градусов необходимо — меньше неточность. Теперь по нарисованной черточке закручиваем оставшиеся саморезы.

ВАЖНО!!! Выше написанное справедливо в случае ПАРАЛЛЕЛЬНОСТИ проецируемого луча стене.

Если же он проходит под определенным углом по отношению к поверхности, подлежащей оштукатуриванию, то нужно поступить другим образом, а именно: закрутить крайние саморезы, которые находятся на одной высоте, натянуть между ними шнурку и выровнять саморезы под ней. Затем ставим лазерный уровень, берем отвертку, вставляем шлиц в паз на шляпке установленного самореза и закручиваем оставшиеся саморезы только в данной вертикали. Повторяем последовательность действий для последующих саморезов на другом месте.

4. Установка штукатурных маяков

После всех проделанных манипуляция выходим на финишную прямую — саморезы на стены выведены лазерным уровней в плоскость, нам остается только замешать немного раствора и установить на него маяки, что мы и делаем.
Берем правило и аккуратно вдавливаем маяк в раствор до тех пор, пока он не упрется в шляпку самореза. Разравниваем горку вокруг него и переходим к следующему.

Таким образом, использование лазерного уровня для штукатурки существенно экономить время и силы на проведение этой не самой легкой работы.

13.09.2018

Рекомендуемые товары

как настроить для пола, стен и потолка, как правильно пользоваться, а также как проверить на точность

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты, надёжен и удобен в работе.

foto 1foto 1

Зная, как работать лазерным уровнем и получив необходимые навыки, можно облегчить и ускорить строительные и ремонтные работы. Инструмент нужен для проверки вертикалей, горизонталей, нанесения разметки разной сложности (смотрите другие инструменты и оборудование).

Что нужно сделать перед началом работы?

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

  • призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
  • ротационные, луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия  увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

foto 2foto 2

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

foto 2foto 2

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
  • крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

foto 3foto 3Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

foto 3foto 3Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

  • тип питания, аккумуляторный или от сменных батареек;
  • наличие пульта дистанционного управления, переключающего режимы издалека;
  • механизм самовыравнивания;
  • угол рассеивания луча, возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

foto 5foto 5

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд ламината или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической плитки.

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для гипсокартона, установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

foto 6foto 6

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

  • производят разметку точек установки светильников по полу;
  • переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

foto 7foto 7Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.
foto 2foto 2

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

foto 7foto 7

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:


Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

Как првильно пользоваться лазерным уровнем для выравнивания стен, пола, потолка

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Как пользоваться лазерным уровнемКак пользоваться лазерным уровнем Как пользоваться лазерным уровнем

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время  работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очкамиЛазерный уровень в комплекте с защитными очками

Лазерный уровень в комплекте с защитными очками

Устройство позволяет получать на стенах, полах и потолках линии:

  • по вертикали;
  • по горизонтали;
  • крестообразные;
  • сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

  • призменные;
  • ротационные.

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые  существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

  • горизонтально;
  • вертикально;
  • под наклоном.
Варианты расположения нивелира при работеВарианты расположения нивелира при работе

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90°, то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Укладка кафеля с помощью нивелираУкладка кафеля с помощью нивелира

Укладка кафеля с помощью нивелира

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

  • На пол, стол, подставку и любую прочную и стабильную плоскость
  • На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
  • На распорную штангу.
  • На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровняПрофессиональная настройка лазерного уровня

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и  вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

  • угол сканирования;
  • скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

  • Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
  • Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
  • Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
  • Развернуть устройство на 90° и повторить операцию для всех стен.
Измерительная рейкаИзмерительная рейка

Измерительная рейка

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишеньюЛазерный уровень с пристрелочной мишенью

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Содержание статьи

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

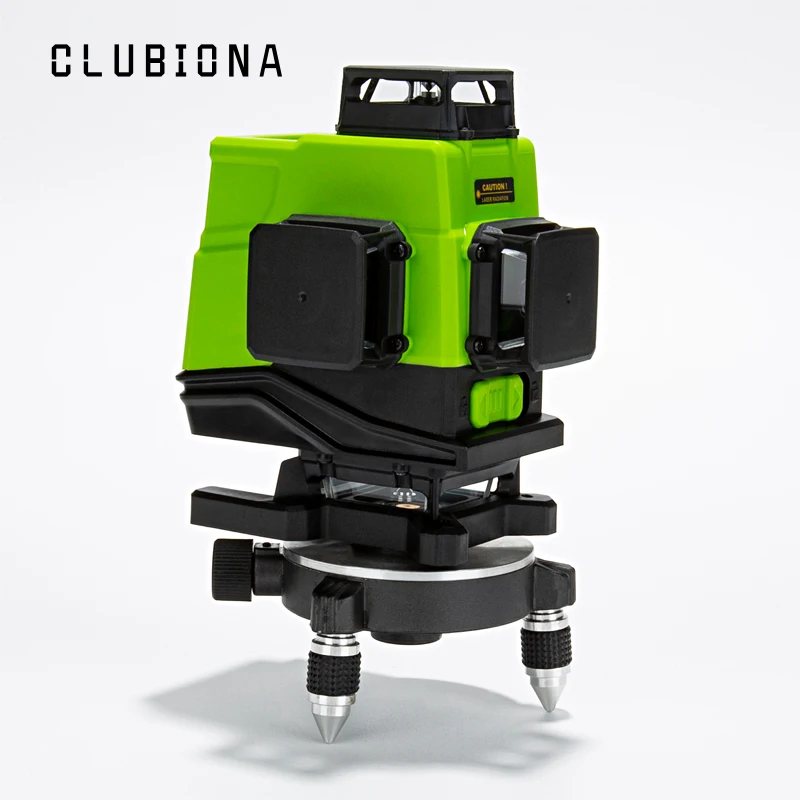

Один из лазерных уровней

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира бытового класса

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как использовать лазерный уровень для укладки плитки на полу

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как использовать лазерный уровень для маркировки потолка?

Маркировка потолков для множества целей — непростая задача.

Когда шея вытянута назад, всегда трудно определить, выровнены ли прямые или маркированные линии, прямые и чистые.

И, добавив задачу использования старомодной линейки, когда вы сидите на лестнице, у вас есть задача, требующая серьезного терпения и решимости.

Как обозначить прямую линию на потолке?

Тем не менее, это не должно быть так сложно, особенно если вы используете лазерный уровень для маркировки потолка .И, если вы электрик и вам приходится ежедневно работать над потолком, лазерный уровень просто необходим.

Лазерный уровень с поперечной линией делает ненужным множество архаичных инструментов и длинных вытянутых ступеней.

Это радикально улучшает качество маркировки, и точность, безусловно, будет за пределами графика, поскольку вы исключите возможность ручных ошибок из процесса.

Прежде чем мы перейдем к фактическому процессу, который подробно описывает , как использовать лазерный уровень для маркировки потолков , я думаю, что важно иметь краткое описание устройства, которое мы будем использовать для него.Было бы легче понять шаги, которые необходимо предпринять в процессе.

Лазерный уровень с перекрестными лучами проецирует луч в вертикальной и горизонтальной плоскости.

Таким образом, это идеальный выбор, когда вы ищете выравнивание в обеих плоскостях одновременно. Это значительно сокращает время, которое требуется

Это значительно сокращает время, необходимое для выполнения любой конкретной задачи, поскольку вам не нужно проверять выравнивание в обеих плоскостях по отдельности.

How To Use Laser Level For Marking Ceilings? Dewalt DW089K Лазерный уровень с перекрестными линиями

Например, если вы устанавливаете настенные шкафы, лазерный уровень с перекрестными линиями поможет вам определить, соответствует ли шкаф горизонтальному и вертикальному выравниванию.

Вам не придется тратить время на измерение длины, использование ручных уровней и разметку карандашом на стене.

Для простоты понимания мы собираемся на сделать маркировку для встраиваемого освещения , которое должно быть установлено на потолке. Наличие предмета ссылки облегчит вам понимание всего процесса.

Пошаговые руководства по использованию лазерного уровня для маркировки потолков

Переходя к маркировке потолков, выполните следующие действия.

Шаг 1 : Начните с измерения потолка.

Уменьшите эти измерения и положите их на миллиметровку. Вы можете использовать стандартное соотношение, считая ¼ дюйма за одну ногу.

Шаг 2 : Следующий шаг — определить, на каком расстоянии вы хотите установить встраиваемые светильники.

Снова уменьшите масштаб и положите его на миллиметровку. Это поможет вам получить представление о размещении светильников.

Да, вы можете полностью пропустить его на миллиметровой бумаге и двигаться дальше.

Однако, тогда вы рискуете испортить работу. Это действительно дует, когда вы сделали отметки почти по всей длине потолка и обнаружили, что последний не может быть установлен.

Диаграммная бумага облегчит правильное выполнение вашего плана.

Шаг 3 : начать с одного угла. Разместите поперечный лазерный уровень на равном расстоянии от обеих стен.

Расстояние равно тому, как далеко вы хотите свет от стены.

Шаг 4 : Кроме того, разместите лазерный уровень таким образом, чтобы один лазерный луч проходил параллельно стене, а другой поднимался вертикально вдоль той же стены.

Вы также заметите, что лазерные лучи пересекаются на потолке чуть выше уровня лазера.

Шаг 5 : Оставьте лазерный уровень на фиксированном месте.

Вдоль линии, проложенной параллельно стене, сделайте отметку в соответствии с желаемым расстоянием между огнями с помощью лазерного измерителя.

Сделайте серию маркировок по всей линии, повторив вышеупомянутый процесс.

DEWALT DW03050 Laser Distance Measurer DEWALT DW03050 Лазерный измеритель расстоянияDEWALT DW03050 Лазерный измеритель расстояния

Шаг 6 : Переместите лазерный уровень в точку, отмеченную ближе всего (первая отметка была хорошо).

При размещении убедитесь, что лазерный луч, который излучается параллельно стене, пересекает все отметки.

Отметьте точку на потолке, где пересекаются лазерные лучи.

Шаг 7 : Переместите лазерный уровень на следующую отметку и повторите процесс.

Шаг 8 : Продолжайте перемещать лазерный уровень, чтобы покрыть весь промежуток вдоль этой конкретной стены.

Шаг 9 : Повторите всю процедуру для остальных трех стен.

Упомянутый выше процесс может быть немного затянутым и немного сложным, но если вы точно выполните эти шаги, вы, безусловно, успешно его выполните.

Ключом всего процесса является размещение поперечного лазерного уровня . Итак, на всех этапах процесса убедитесь, что лазерный уровень правильно выровнен.

Также рекомендуется заранее проверить калибровку и точность лазерного уровня.

См. Также: Как использовать лазерный уровень для установки потолочных решеток?

Как использовать лазерный уровень для укладки плитки

Укладка плитки для пола — одна из обманчиво простых задач. Да, это выглядит сложным и немного подавляющим для DIYer.

Но если вы будете следовать правильным шагам и использовать правильные инструменты, особенно с лазерным квадратом (или лазерным уровнем на плитке), вы можете сделать это с легкостью.

Как использовать лазерный уровень для укладки плитки

Теперь, прежде чем мы перейдем к процессу установки плитки, давайте взглянем на необходимые инструменты и материалы, необходимые для выполнения этой задачи.

Материалы:

Инструменты:

Этапы установки плитки для пола

Шаг 1. Измерение пола

Измерение размеров пола, который вы планируете покрыть, чтобы получить точное представление о том, сколько плиток у вас будет необходимость.

  • Для квадратных и прямоугольных полов вам нужно умножить длину на ширину, чтобы получить общую площадь.
  • Для областей нечетной формы разделите этажи на секции, а затем добавьте квадратные метры секций.

Для быстрого расчета общей площади пола я предлагаю использовать лазерную рулетку.

How to use a laser level to install tiles

Шаг 2: Подготовьте свой пол

Далее необходимо сделать поверхность, подходящую для укладки плитки. Удалите остатки раствора или клея. Вы также должны позаботиться о любых трещинах с помощью бетонной ремонтной смеси.

Без подготовительного шага ваши новые плитки для полов не будут достаточно безопасными, и пол будет не таким гладким, каким он должен быть.

Шаг 3 (опционально): Установите опорную плиту для цемента

Теперь этот шаг предназначен только для тех, у кого есть деревянная рама. Другие могут пропустить это. Вы должны убедиться, что основание сухое, прочное и прочно прикреплено к балкам.

Кроме того, вы не должны наносить плитку непосредственно на фанерный или деревянный пол. Вместо этого, крышка с черным пола покровителя доской цемента и обеспечить поверхность пола с коррозионностойкими винтами.

Установить опорную плиту для цемента. Источник: Hardieinstallation.com

Шаг 4: Подрезка дверных косяков

Используя ручную пилу или косячную пилу, позаботьтесь о нижней части дверных косяков, чтобы убедиться, что плитки будут надежно помещаться под дверью.

Вы также можете использовать колеблющийся инструмент для быстрой и точной резки дверных косяков.

Подрезанные дверные косяки. Источник: handyman.net.au

Шаг 5: Смешайте разбавленный раствор

Смешайте разбавленный раствор в пятигаллонном ведре, используя лопасть для смешивания, прикрепленную к низкоскоростной дрели.

Убедитесь, что вы следуете инструкциям по правильному соотношению воды и раствора.

Вам также необходимо держать под рукой ведро с чистой водой и губкой, чтобы позаботиться о любых излишках раствора, нанесенного на пол.

Источник: www.qep.com

Шаг 6: Выравнивание плиток с помощью лазера уровня плитки

При установке плиток вы должны позаботиться об одном важном аспекте: правильном выравнивании и размещении плиток.

В одном углу поместите лазерный уровень в виде плитки (также называемый лазерным уровнем или лазерным уровнем или квадратным ) и включите его.Уровень будет отбрасывать лазерные линии, которые вы использовали бы, чтобы проверить расположение плиток от нуля до девяноста градусов.

Для достижения наилучших результатов используйте высококачественный лазерный уровень для плитки, например, Bosch GTL3 Tile Laser или Bosch GTL2 Laser Square. Это будет стоить вам хороших денег, но не будет никакого компромисса по качеству.

Источник: bosch-professional.com

.
XEAST best 3D Green 12 Lines Самонивелирующаяся линия на 360 градусов Лазерный измеритель уровня для пола / стены / потолка / лестницы Украшение | |

XEAST best 3D Green 12 Line Самовыравнивающаяся линия на 360 градусов Линейный лазер Измерение уровня пола / стены / потолка / лестницы Украшение

Описание:
Наименование продукта: 3D Green Light 12 Line Наклейка на стену
Автоматическое положение в квадрате: ± 3 °
Стена -монтировано: около 7 мм
Наземно установлено: около 2 см
Точность по горизонтали: 5м ± 1мм
Точность по вертикали 5м ± 1мм
Питание от аккумулятора: 2 * 18650 литиевая батарея
Время работы 20 часов
Ширина линии 2 мм / 5 м
Лазер: 360 * 3
Рабочая температура зеленого света: от -10 ° C до 40 ° C
Рабочая среда: внутренняя и наружная
Степень защиты IP54, пыленепроницаемая и водонепроницаемая
Вес упаковки: около 1.6 кг

упаковочный лист:
1 * Уровень зеленого лазера
1 * пластиковая коробка
1 * верхний настенный кронштейн
1 * подъемная платформа
1 * адаптер питания
2 * 18650 литиевая батарея
1 * пульт дистанционного управления
1 * руководство по эксплуатации
12
2019-01-05_150537_18-1 2019-01-05_150537_08 2019-01-05_150537_10 2019-01-05_150537_12 2019-01-05_150537_12-1 2019-01-05_150537_14 2019-01-05_150537_16

2019-01-05_150537_24 2019-01-05_150537_18 2019-01-05_150537_21 2019-01-05_150537_26 2019-01-05_150537_22 -1

.
Clubiona IE16 Немецкий лазерный модуль Напольные и потолочные мощные зеленые линии Пульт дистанционного управления Лазерный уровень с литий-ионным аккумулятором | |

Немецкий лазерный модуль Clubiona IE16 Напольные и потолочные мощные зеленые линии Пульт дистанционного управления Лазерный уровень с литий-ионным аккумулятором

Технические характеристики: Цвет лазерной линии: зеленый Стандарт: 16 линий (4D) Длина волны: 520 нм (немецкий бренд) Лазерный класс: класс 2 Выравнивание: гравитационный маятник самовыравнивающийся Открытый доступны: ДА Диаметр рабочего расстояния: 80 м (с приемником / детектором) Наружная работа: ДА Функция Tile Slash (режим LOCK): ДА Самовыравнивающийся: ДА Внешний режим (режим приемника): ДА Диапазон автоматической регулировки: ± 4 градуса Рабочая температура: от -10 градусов по Цельсию до 50 градусов по Цельсию Мощность: литиевая батарея Водонепроницаемый / пыленепроницаемый: IP54

КНОПКА И ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕ ИНТЕГРИРОВАННОГО РЕЖИМА

Этот лазерный уровень может использовать как сенсорную кнопку, так и пульт дистанционного управления для удобной работы на расстоянии 40 метров.Светодиодный сенсорный индикатор (H: переключатель горизонтальной линии, V: переключатель вертикальной линии, V: режим наклона) Примечание. Режим линии переключается каждый раз при коротком нажатии кнопки H / V.

ВЫСОКИЙ ВИДИМЫЙ ЗЕЛЕНЫЙ ЛАЗЕР ДЛЯ РАЗЛИЧНОГО СЛУЧАЯ

Уровень зеленого лазера IE16 с повышенной видимостью, приятный для глаз для совершенно новых впечатлений. Ярко-зеленый лазер в 2 раза ярче, чем стандартные красные лучи, что повышает эффективность вашей работы

ЭНЕРГОСБЕРЕГАЮЩИЙ ИМПУЛЬСНЫЙ ИМПУЛЬСНЫЙ РЕЖИМ (ИСПОЛЬЗОВАНИЕ С ПРИЕМНИКОМ)

В импульсном режиме лазерный инструмент может работать с лазерным приемником для работать в более ярких условиях или на большем рабочем расстоянии и использовать в течение длительного времени.

РЕГУЛИРУЕМАЯ НАКЛОНА И 360 ° НАСТРОЙКА НАКЛОНА

Режим самовыравнивания: • После включения режим самовыравнивания включается по умолчанию. • Когда устройство находится вне диапазона самовыравнивания (4 градуса), лазерный луч (ы) будет быстро мигать Примечание. При использовании в режиме самовыравнивания поместите этот лазерный инструмент на ровную поверхность. Ручной режим / режим наклона: • После включения нажмите и удерживайте V в течение 2 секунд, чтобы переключиться в ручной режим, светодиодный индикатор загорится красным. • Установите устройство под разными углами.

ЭЛЕМЕНТЫ в посылке, которую вы получите:

1) 4D Line Лазерный уровень высокой производительности: 1 шт. 2) Беспроводной пульт: 1 шт. 3) 5000 мАч литий-ионный аккумулятор: 1 шт. 4) Линейный лазерный подвесной кронштейн: 1 шт. 5) Подъемная платформа: 1 шт. 6) Тканевая сумка: 1 шт. 7) Руководство: 1 шт. 8) Зарядное устройство: 1 шт. 9) Регулируемая основа треугольника: 1 шт.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
