Люминесцентная лампа схема подключения: с дросселем, стартером, без них

Подключение люминесцентных ламп — устройство, как работает лампа, способы подключения люминесцентной лампы

В современном мире люминесцентные лампы, являющиеся надежным источником подачи света, используются повсеместно. Их свечение осуществляется за счет организации разряда электричества в сфере из инертного газа и паров ртути. В результате происходящей реакции возникает незаметное для глаза ультрафиолетовое свечение, воздействующее на слой люминофора, который покрывает внутреннюю поверхность колбы.

Устройство лампы

По краям ламп располагаются электроды из вольфрама, их конструкция похожа на спираль лампы накаливания. Вольфрамовые электроды припаиваются к специальным штырькам, на которые подается разряд напряжения.

Внутреннее пространство люминесцентных лампочек представляет собой газовую среду с отрицательным сопротивлением. В результате снижения напряжения между электродами оно проявляется.

Включение устройства происходит благодаря дросселю, который предназначен для образования импульса напряжения, отвечающего за включение и выключение лампочки.

Помимо дросселя комплект устройства включает стартер. Устройство представляет собой лампочку, имеющую тлеющий разряд, и оборудовано двумя электродами, расположенными в сфере газа.

Один из двух электродов – пластина из биметаллического материала.

Как работает лампа

Работы люминесцентных лампочек происходит по следующей схеме:

1. При направлении напряжения на схему из-за имеющегося в газовой среде высокого напряжения, ток не сразу попадает на саму лампу: его движение происходит по диодам, которые постепенно нагреваются.
2. Происходит подача разряда тока на стартер. За счет напряжения достигается появление разряда.
3. Вследствие нагрева током контактов проистекает замыкание пластины из биметалла. Именно пластина осуществляет функцию проводника и позволяет завершиться разряду.
4. В проводнике происходит снижение температуры и контакт размыкается. В результате произошедшей самоиндукции, дросселем формируется импульс с высоким напряжением.
   Происходит включение лампочки.

Способы подключений

Существует несколько вариантов осуществления подключения люминесцентных источников освещения.

С использованием электрического магнитного баланса

Данный тип подключения с использованием стартера при помощи электромагнитного баланса является самым распространенным в лампах дневного освещения. Действие схемы основывается на замыкании электродов, осуществляемом в результате подключения питания под воздействием разряда.

В электрической цепи между проводниками и стартером ток ограничен сопротивлением дросселя. В процессе работы напряжение проводников повышается в несколько раза и совершается быстрое нагревание электродов. Температурный показатель падает, вследствие чего происходит самоиндукция и лампочка зажигается.

ЭмПРА подразумевает использование одного дросселя и двух ламп. Мощность стартеров – 27 Вольт.

Данный способ является наиболее затратным по количеству потребляемой электроэнергии.

С использованием двух трубок и дросселей

Источник люминесцентного освещения можно подключить при помощи двух трубок и дросселей. Схема проста:

• фаза направляется от проводки на вход дросселя;
• происходит перетекание фазы с выхода дросселя на один из контактов лампы, а с другого контакта – на стартер;
• осуществляется переход со стартера на вторую пару элементов.

Таким же образом происходит подключение второй трубки и дросселя. Остаточный контакт подсоединяется к нулю.

С использованием множителей напряжения

Этот способ позволяет подключать лампочки без использования функции электромагнитного баланса. Применяется с целью продления срока службы приборов. Использование умножителей способствует работе лампочек после их сгорания – в случае, если мощность не превышает показателя в 40 Вт. При этом нити накала могут и рабочими, и перегоревшими.

Выводы нитей накала необходимо закоротить.

В результате выпрямления напряжение значительно увеличивается, и происходит быстрое включение люминесцентной лампочки.

Подключение двух лампочек с использованием одного дросселя

Основной принцип подключения аналогичен типовому способу подключения люминесцентных источников освещения. Разница лишь в том, что в данном варианте используют один дроссель и два стартера.

Дроссель – самый дорогостоящий элемент схемы прибора. Поэтому двухламповый светильник, работа которого осуществляется за счет использования одного дросселя, помогает сэкономить.

Использование электронного балласта

Рекомендуемые товары

Ошибка получения цены товара «Круглые и шестигранные матрицы для пресса МШ-44,2-А/100т (КВТ)»

Электронный балласт – это малогабаритный блок с выведенными наружу клеммами.

Принцип подключения следующий:

• две клеммы соединяют с двумя контактами лампочек;
• таким же способом соединяют две другие пары контактов;
• осуществляют подачу электропитания на вход.

Подключение при помощи электронного балласта считается надежным. Оно позволяет избавиться от мигания света и акустического сопровождения. Процесс зажигания происходит быстрее чем при стандартном ЭмПРА. Использование данного варианта возможно при высоких частотах – от 20 до 60 кГц.

Подключение прибора без стартера

Все варианты подключения ламп с использованием стартера связаны с долгим разогревом источника освещения. К тому же стартер приходится часто заменять. Схема, основанная на подогреве электродов с использованием балласта из трансформаторных обмоток, более эффективная и экономичная. Она позволяет обойтись без стартера.

На лампах, в которых отсутствуют стартеры, на держателях ставится маркировка RS (быстрый старт).

Последовательное соединение двух ламп

При подключении двух ламп к одному балласту следует соблюдать следующую последовательность действий:

• к каждой из лампочек параллельно присоединяют стартеры – местом их стыка является штыревой вход, расположенный с обоих торцов трубки;
• контакты, являющиеся свободными, направляют в электрическую сеть и соединят при помощи дросселя;
• подсоединяют к контактам конденсаторы для снижения в сети помех.

Для того чтобы избежать залипания контактов, возникающих в стандартных переключателях из-за высоких показателей стартового тока, следует использовать выключатели из качественных материалов.

Последовательность действий при замене ламп

При необходимости замены перегоревшего люминесцентного источника освещения, проводят следующие операции:

1. Снимают рассеивающий плафон светильника.
2. Колбу осторожно поворачивают вокруг оси по указанному стрелочками на держателях направлению.
3. Колбу поворачивают на 90°, опускают вниз. Важно, чтобы контакты свободно вышли из отверстий, расположенных в держателях.
4. Устанавливают новую лампочку, следя за тем, чтобы контакты располагались вертикально и четко попадали в отверстия. Установив лампу, поворачивают ее в обратную сторону.
5. Включают электропитание и проверяют работоспособность установленного источника освещения.
6. Производят монтаж плафона.

Проверка работоспособности осветительного устройства

Для того чтобы проверить работу лампочек после подключения и удостовериться в исправности пускорегулирующих механизмов, потребуется тестер. С помощью данного прибора осуществляют проверку работы катодов нитей накала. Величина сопротивления прибора – 10 Ом.

Постоянный ток при разомкнутых контактах конденсатором не пропускается. Прозвон в таких случаях показывает сопротивление в несколько сотен Ом.

Уровень сопротивления при прикосновении щупами снижается до нескольких десятков Ом – показателей, свойственных дроссельной обмотке.

Если в ходе испытания тестер определяет уровень сопротивления как бесконечный, нет необходимости выбрасывать лампу – ее можно использовать в порядке холодного запуска.

Быстрое перегорание установленной недавно лампочки свидетельствует о неисправности дросселя.

При помощи обычного омметра в обмотке дросселя невозможно выявить такую проблему как межвитковое замыкание.

Поможет в этом замер данных и индуктивности по ЭмПРА, который основывается на несоответствии значений.

Примеры товаров

Люминесцентные лампы L 36W/765 G13 (OSRAM) – пользуются спросом у потребителей благодаря хорошему качеству, экономичности и длительному эксплуатационному периоду. Используются в светильниках для подсветки шкафов, гардеробных, рабочей зоны на кухне, в качестве источника дополнительного освещения в общественных и промышленных помещениях.

Лампа представляет собой колбу, покрытую трехполосным слоем люминофора. Покрытие обеспечивает высокий индекс цветопередачи лампочки (Ra > 82). Рабочий ресурс лампы – около 10000 часов. Мощность составляет 36 Вт, цветовая температура – 6500К.

Лампа дневного освещения L 36W/765 G13 (OSRAM) комплектуется цоколем G13.

Заключение

Люминесцентные лампы характеризуются большой световой отдачей и длительным сроком эксплуатации. Используются в качестве дополнительного источника освещения жилых домов, офисных помещений, торговых и промышленных объектов.

Специалисты Строймашсервис-Мск

Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.

Как подключить люминесцентную лампу: схемы и особенности

Люминесцентная лампа является сложным техническим изделием. В основе её функционирования заложено несколько физических принципов. Чтобы изделие начало работать как лампа, излучающая свет, необходимо последовательно включить элементы её структуры.  Для этого нужно разобраться в вопросе, как подключить люминесцентную лампу к электрической сети, и выяснить все нюансы в рабочих схемах подключения.

Читайте в статье

• 1 Люминесцентные светильники
  • 1.1 Устройство и принцип действия
  • 1.2 Пуск лампы
  • 1.3 Поддержание рабочего режима
• 2 Преимущества и недостатки балластов разного типа
  • 2.1 ЭмПРА
  • 2. 2 ЭПРА
• 3 Особенности и порядок классического подключение через электромагнитный балласт
  • 3.1 Схема подключения люминесцентной лампы с дросселем
  • 3.2 Схема люминесцентного светильника с двумя лампами
• 4 Особенности и порядок подключения через современный электронный балласт
  • 4.1 Включение электронного балласта для люминесцентных ламп: схема 36 w
  • 4.2 Схема светильника 2 × 36 с электронным балластом
  • 4.3 Схема с использованием умножителей напряжения
• 5 Проверка работоспособности системы
• 6 Замена лампы
• 7 Заключение

Люминесцентные светильники

Разные источники света используют разные физические принципы для создания светового излучения. В лампочке накаливания ярко светится раскалённая электрическим током вольфрамовая проволока. Электричество превращается в тепло, а тепловая энергия – в световой поток. И всё это – в одной маленькой вольфрамовой спиральке. В люминесцентном светильнике в разных его элементах происходят разные физические процессы.

ФОТО: esklad59.ruЛюминесцентная лампа

Устройство и принцип действия

Люминесцентная лампа является представителем группы газоразрядных источников света. Внешне она изготовлена в виде стеклянного баллона произвольной формы – от трубки до спирали с завитушками. Баллон наполнен инертным газом  и парами ртути. Если в этом объёме создать электрический разряд, то в парах ртути возникает ультрафиолетовое излучение.

На внутреннюю поверхность баллона нанесён слой люминофора. Это такое вещество, которое под действием ультрафиолета начинает светиться в видимом спектре. Техническая задача состоит в том, чтобы заставить лампу непрерывно светиться после нажатия кнопки «Пуск» и до момента нажатия кнопки «Стоп».

В конструкции лампы смонтированы два катода, выводные штыри, концевая панель, трубки для отвода инертного газа, ртуть, стеклянная штампованная ножка, дополненная электровводами, и другие детали. Катоды имеют вольфрамовую спираль.

ФОТО: avatars.mds.yandex.netУстройство люминесцентной лампы

Пуск лампы

Чтобы запустить лампу в работу, сначала нужно на её контакты подключить напряжение. Нить накала начнёт нагреваться, и с неё пойдёт поток частиц эмиттера. Частицы активируют смесь инертного газа и паров ртути, газовая смесь начнёт ультрафиолетовое излучение. Ультрафиолет активирует люминофор, покрывающий внутреннюю поверхность колбы, и появляется свет видимого спектра. Лампа запущена.

В пусковую схему изначально поступает напряжение. Сначала ток не будет проходить через лампу, поскольку он ограничивается высоким сопротивлением внутренней среды. Он попадает на спирали катодов и производит их разогрев. Одновременно ток идёт на стартер и даёт толчок к образованию внутри него тлеющего разряда. После того как под действием тока контакты дросселя разогреются, наступает замыкание биметаллической пластины. В результате металл становится проводником и действие разряда прекращается. На следующем этапе происходит остывание биметаллического электрода, что приводит к размыканию контактов.

Поддержание рабочего режима

Режим «Включено» должен продолжаться до появления команды «Выключить». В составе люминесцентной лампы имеется два функциональных устройства – дроссель и стартер.

ФОТО: electricalschool.infoСхематическое изображение устройства стартера тлеющего разряда: 1 – выводы, 2 – металлический подвижный электрод, 3 – стеклянный баллон, 4 – биметаллический электрод, 6 – цоколь

Стартер – это стеклянный баллончик, наполненный инертным газом и содержащий два электрода – неподвижный и биметаллический. Стартер замыкает и размыкает электрическую цепь и запускает механизм розжига инертного газа, находящегося в колбе. Изменение температурного режима внутри стартера приводит к отрыву биметалической пластинки от неподвижного электрода.

В дросселе под влиянием самоиндукции возникает импульс повышенного напряжения, который пробивает газовый промежуток в колбе. Он даёт толчок к зажиганию лампы. Лампа будет продолжать свою работу. В этом смысл включения стартера и дросселя в схему управления лампой.

Преимущества и недостатки балластов разного типа

Для ограничения величины тока в газовом разряде и предупреждения выхода из строя из-за этого электродов в схемы последовательно включается нагрузка, которая называется по-разному: дроссель, балласт, балластник. Это представители категории пуско-регулирующией аппаратуры (ПРА). Существуют и применяются два вида балластников: электромагнитный и электронный.

ЭмПРА

Электромагнитный балласт (электромеханическая пускорегулирующая аппаратура – ЭПРА) создан на основе трансформаторной комплектации. Это и есть тот самый дроссель – катушка с сердечником. Дроссель при размыкании контактов формирует импульс напряжения с большой величины, обеспечивающий зажигание. Газовая среда в баллоне лампы излучает ультрафиолет, он облучает люминофор, а тот испускает видимый свет.

ЭПРА

Электронная пускорегулирующая аппаратура создаётся на обычных компонентах электронной техники: диодах, триодах, транзисторах, динисторах и т. п. В этом случае в одном устройстве в одной электронной схеме реализуются функции и дросселя, и стартера. Устройство получается лёгким, компактным и дешёвым.

У электронных пусковых устройств имеется хороший набор преимуществ перед магнитными. Они быстро срабатывают и включают лампы. Включённые лампы не мерцают, а устройства работают бесшумно. Тепловые потери снижены. Оптимальная схемотехника обеспечивает длительный срок службы.

Лампа с электронным балластом многофункциональна. Она работает в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Особенности и порядок классического подключение через электромагнитный балласт

Развитие и совершенствование схемотехники пускорегулирующей аппаратуры люминесцентных ламп привело к созданию целого ряда вариантов ПРА и схем подключения ламп.

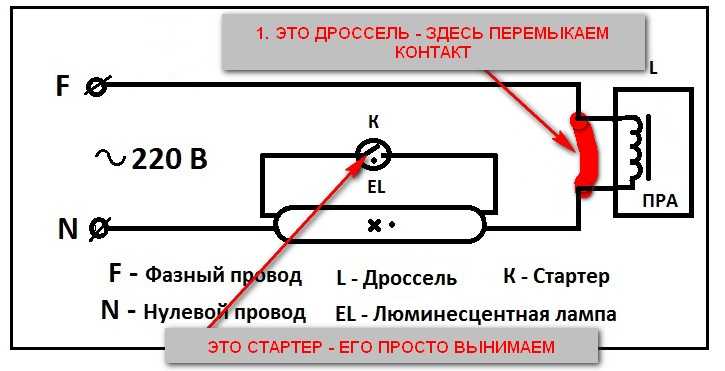

Схема подключения люминесцентной лампы с дросселем

Дроссель включается последовательно с лампой дневного света, и его функцией является ограничение тока, протекающего через электроды лампы. Дроссель создаёт безопасный ток для конкретной лампы для разогрева её электродов при разжигании.

Функции дросселя состоят в поддержании равномерности разряда и корректировке тока при необходимости. В тот момент, когда светильник включается, дроссель сдерживает пусковой ток, после разогрева спиральных нитей выдаёт пиковое напряжение от самоиндукции и зажигает лампу.

ФОТО: avatars.mds.yandex.netСхемы бесстартерного включения одной и двух люминесцентных ламп: Л – люминесцентная лампа, Д – дроссель, НТ – накальный трансформатор

Дроссель образует импульс повышенного напряжения, благодаря которому возникает разряд в колбе лампы и обеспечивается стабилизация электрического разряд. При отклонениях напряжения в электрической сети дроссель обеспечивает бесперебойную работу лампы.

В трансформаторных схемах быстрого пуска люминесцентных ламп, использующих  в качестве балластного сопротивления дроссель, начальный подогрев катодов выполняется накальным трансформатором или автотрансформатором.

К особенностям бесстартерного подключения относятся некоторые специфические моменты. Поскольку ЭЛРА подбирается под конкретную нагрузку, то подсоединять к одной лампе устройство, предназначенное для двух ламп, запрещено. Если ЭПРА подключить к сети без нагрузки, то аппарат выйдет из строя.

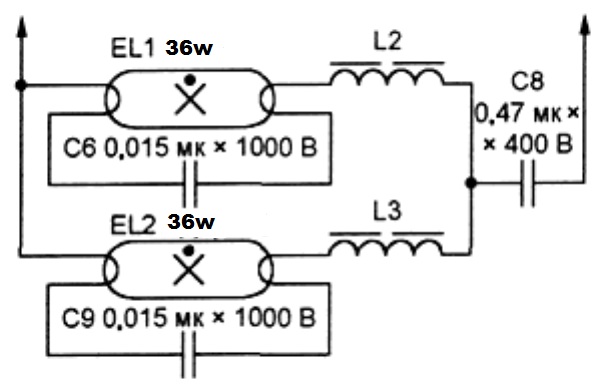

Схема люминесцентного светильника с двумя лампами

Один светильник может состоять из двух одновременно работающих ламп. В этом случае каждый комплект монтируется в определённой последовательности, и между собой комплекты тоже смонтированы последовательно.

В светильниках, состоящих из двух ламп дневного света, два комплекта подключаются последовательно. Сначала фазный провод подключается ко входу дросселя. Затем провод с выхода дросселя идёт на один контакт лампы 1, со второго контакта уходит на стартер. Отсюда идёт связь со второй парой контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N).

ФОТО: stroychik.ruСхема одновременного подключения двух ламп дневного света

Так же подключается вторая трубка: сначала дроссель, с него  — на один контакт лампы 2, второй контакт этой же группы идёт на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Особенности и порядок подключения через современный электронный балласт

Электронный балласт считается более современным и эффективным решением. Для пользователя существенно, что работающая лампа почти не мигает и другие технические характеристики значительно выше.

Включение электронного балласта для люминесцентных ламп: схема 36 w

Вся работа по переходу на новую электронную пускорегулирующую аппаратуру состоит в том, что старый балласт и стартер нужно удалить из конструктива лампы и прикрепить новый электронный балласт. Его входные клеммы подключаются к электрической сети, а выходные клеммы подключаются к двум полюсам лампы.

ФОТО: howelektrik.ruСхема соединения электронного балласта с двумя люминесцентными лампами

Схема светильника 2 × 36 с электронным балластом

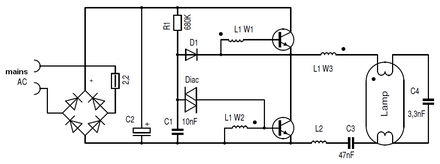

Применение электронного балластника позволяет электрикам создавать различные варианты включения люминесцентных ламп. Разработаны схемы с высоким или низким коэффициентом полезного действия (КПД), на большую или меньшую мощность ламп. Лампы прекрасно работают с любым вариантом электроники.

ФОТО: fb.ruСхема балласта с высоким КПД

Схема с использованием умножителей напряжения

Умножитель напряжения – это фрагмент электронной схемы, состоящий из конденсатора и диода. Открытый диод позволяет конденсатору зарядиться до уровня, при котором он может питать нагрузку. Если нагрузка отсутствует, накопленное напряжение сохраняется, диод больше не открывается.

Умножитель может зажечь лампу, сам он в это время выполняет функцию выпрямителя. Умножитель напряжения может включить люминесцентный источник света в отсутствии дросселя-клапана и стартера. Его роль заключается в продлении срока службы сгоревших светильников. Эта схема сохраняет работоспособность даже при сгоревших нитях накала, так как выводы замыкаются между собой. Если умножитель выдаёт напряжение, достаточное для запуска, то лампа загорится.

Схема не рассчитана на длительную работу, она выручает в чрезвычайных и аварийных ситуациях. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Внимание! Службы, охраняющие здоровье работников, не рекомендуют применять это в жилых помещениях, мастерских или гаражах из-за высокого коэффициента мерцания.

Проверка работоспособности системы

Каждый заново созданный продукт (и любое техническое изделие таковым является) после изготовления следует протестировать. Это комплексный процесс, состоящий из проверок на безопасность, функционирование, полноту возможностей, соответствие техническим стандартам и нормам.

Функциональное тестирование даёт полную информацию о состоянии проверяемого продукта на текущий момент, а также подробное описание недоработок и перспективы их устранения. В ходе анализа учитывается специфика продукта и требования к нему.

Люминесцентные лампы в своём составе имеют вольфрамовую нить накаливания. Для повышения срока её живучести нить покрывается слоем активного щелочного металла. Но при частых и многочисленных включениях и выключениях защитное покрытие осыпается и нить перегорает. Проверить, цела ли нить накала, легко можно мультиметром. При нарушении герметичности баллона в лампу попадает воздух, и такую лампу следует заменять.

Неисправность дросселя обнаруживается по его гудению, мерцанию лампы, появлению «змеек» внутри лампы, слишком короткой работе после включения. Сгоревший дроссель пахнет горелым, он ремонту не подлежит, надо только менять

Замена лампы

У пользователей популярны лампы с цоколем G5, G13. Иногда есть дефект в самой лампе, иногда неисправен дроссель или стартер. При замене на исправный нужно сначала обесточить светильник, снять плафон, потом вынуть лампу, повернув её на 90⁰ и слегка потянув. Купить такую же новую и вставить её на то же место. Можно подключить электричество и проверить, что всё работало. А вот если новая лампа не заработает, есть все основания подозревать дроссель. Его изъятие и замена требуют специальных знаний и умений. И стоимость будет высокой, почти равной стоимости самого светильника.

Заключение

Люминесцентные лампы дневного света экономичнее, чем привычные лампы накаливания, но их работоспособность требует регулярных проверок, а мерцание может навредить глазам. Удобнее работать со светодиодными лампами, но они стоят дороже. Эта техника непрерывно совершенствуется и обновляется. Просто нужно следить за информацией.

Схема подключения Люминесцентная лампа Принципиальная схема Дроссель Электрическая сеть, схема PNG

Схема подключения Люминесцентная лампа Принципиальная схема Дроссель Электрическая сеть, схема PNG

• Электронная схема Печатная плата Электрическая сеть Принципиальная схема, Die Antwoord PNG размер: 1000x853px Размер файла: 315.98 КБ
• Электрическая сеть Портативная сетевая графика Электронная схема Печатная плата Электротехника, монтажная плата PNG размер: 4283×4697 пикселей Размер файла: 785.04KB
• Цепные линии, линии, креатив, белый и серый абстрактный PNG размер: 2489x2489px Размер файла: 312,8 КБ
• org/ImageObject»> Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация PNG размер: 1500x970px Размер файла: 280.84KB
• Печатная плата Значок электрической сети, Линейная плата, подключение синей линии PNG размер: 2024x2291px Размер файла: 261.34 КБ
• иллюстрация электрической схемы, электрическая сеть печатная плата электронная схема электроника, дизайн электронной платы PNG размер: 1396x1445px Размер файла: 69,77 КБ
• Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод PNG размер: 1536x1536px Размер файла: 3,02 МБ
• Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема PNG размер: 850x1038px Размер файла: 235. 93 КБ
• синий и белый, технология печатной платы, научно-техническая линия PNG размер: 1000x1000px Размер файла: 1,13 МБ
• Электрический кабель Электрические провода и кабели Силовой кабель Электричество, другие PNG размер: 500x399px Размер файла: 32,23 КБ
• связка кабелей разных цветов, сетевые кабели, электрические провода и кабели, электрические кабели, провода PNG размер: 1300×891 пиксель Размер файла: 739.01KB
• Гибкий кабель Электрический кабель Электрические провода и кабели Электричество, стальная проволока PNG размер: 635x635px Размер файла: 166.07 КБ
• org/ImageObject»> Светодиодная светодиодная трубка Светодиодная лампа Люминесцентная лампа, Люминесцентная лампа PNG размер: 2869x3184px Размер файла: 3,09 МБ
• Электронная техника Электроника Электротехника Электронная схема, технология PNG размер: 980x982px Размер файла: 109,67 КБ
• Электрические провода и кабели Электрический кабель Электричество Электроника, электрические кабели PNG размер: 600x480px Размер файла: 338.52 КБ
• Автоматический выключатель Распределительный щит Электрические выключатели Электрическая сеть Электрические провода и кабели, abb electric PNG размер: 500x500px Размер файла: 150,25 КБ
• Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение PNG размер: 1200x1241px Размер файла: 1. 09МБ
• Печатная плата Принципиальная схема Icon, Science and Technology Line PNG размер: 774x717px Размер файла: 47,37 КБ
• красная электронная схема иллюстрация, компьютерная сеть печатная плата электронная схема иллюстрация, физическая технологическая схема PNG размер: 1605x1522px Размер файла: 1015.26KB
• Светодиодная светодиодная трубка Светодиодная лампа Люминесцентная лампа, лампа PNG размер: 1280x1280px Размер файла: 569.2 КБ
• Сетевые кабели Волоконно-оптический кабель Оптика, Интернет-кабель PNG размер: 1748x1036px Размер файла: 1,01 МБ
• org/ImageObject»> Автоматический выключатель Schneider Electric Electric Switches Электротехника Электрические провода и кабели, другие PNG размер: 2100x946px Размер файла: 940.38KB
• Индуктор Электронный символ Электромагнитная катушка Электрическая сеть, катушка PNG размер: 960x480px Размер файла: 21,42 КБ
• Электронный символ Электричество Электрические провода и кабели Электроэнергия, молния PNG размер: 1200x1200px Размер файла: 31,57 КБ
• иллюстрация черных проводов, печатная плата, электронная схема, интегральная схема, чип-линии PNG размер: 998x1000px Размер файла: 222.13 КБ
• Электрический кабель Электрические провода и кабели Макетная перемычка, провода PNG размер: 4088x4088px Размер файла: 4,65 МБ
• org/ImageObject»> Схема подключения Гитарный усилитель Электрический кабель Электрические провода и кабели Электронная схема или PNG размер: 1289x720px Размер файла: 229,5 КБ
• квадратная сине-белая доска, черно-белая электрическая сеть печатная плата электронная схема, НАУКА И схема PNG размер: 614x438px Размер файла: 145.11 КБ
• Электронный символ Земля Принципиальная схема Электроника, творческая земля PNG размер: 1280×960 пикселей Размер файла: 6,45 КБ
• Электронная схема Электроника Компьютерные иконки Схема подключения Печатная плата, символ PNG размер: 512x512px Размер файла: 7,02 КБ
• Зарядное устройство для аккумуляторов Принципиальная схема Компьютерные иконки Схема, батарея PNG размер: 1600x1600px Размер файла: 15,94 КБ
• org/ImageObject»> Колючая проволока Схема подключения Электрические провода и кабели, провода PNG размер: 8000x7970px Размер файла: 3,21 МБ
• Печатная плата Электронная схема Компьютерный файл, раскрашенная вручную технологическая плата, сине-бирюзовая иллюстрация PNG размер: 2391x1678px Размер файла: 326.35 КБ
• Электрический кабель Электрические провода и кабели Кабель категории 5 Шнур питания, другие PNG размер: 1200x1200px Размер файла: 356.27 КБ
• иллюстрация желтой печатной платы, принципиальная схема печатная плата электрическая сеть электронная схема, компьютерная плата PNG размер: 2754x1506px Размер файла: 115.76 КБ
• Инженерия, Электрическая сеть, Печатные платы, Электронная схема, Провод, Электрический разъем, Линия, Электронная техника PNG размер: 2400x1602px Размер файла: 456. 78 КБ
• иллюстрация кабеля, световые оптоволоконные сетевые кабели оптика, оптика PNG размер: 666x560px Размер файла: 286.2KB
• Электронная схема Электроника Печатная плата Электрическая сеть, технология PNG размер: 598x980px Размер файла: 34,29 КБ
• мужчина держит лампочку и розетку, электрик, разнорабочий, электрик, электрик, электрические провода и кабели, профессиональный электрик PNG размер: 1500x1345px Размер файла: 440.29 КБ
• Электронная схема Печатная плата Электрическая сеть Инкапсулированные компьютерные иконки PostScript, Hitech PNG размер: 643x505px Размер файла: 53,85 КБ
• org/ImageObject»> Лампа накаливания Светодиодная лампа, лампочка PNG размер: 717x744px Размер файла: 26.06 КБ
• Компьютерная сеть Сетевые кабели Сетевое оборудование Домашняя сеть, Компьютер PNG размер: 600x522px Размер файла: 231.85 КБ
• Компьютерные иконки Электричество Символ мощности Электрические провода и кабели, символ PNG размер: 1024x1024px Размер файла: 30,02 КБ
• Электрический распределительный щит Электрические выключатели Индия Вилки и розетки переменного тока Электрические провода и кабели, Индия PNG размер: 500x500px Размер файла: 80,5 КБ
• Электрические провода и кабели Электроника Счетчик электроэнергии Распределительный щит Схема подключения, панель электрическая PNG размер: 1080x951px Размер файла: 235. 15 КБ
• Электронная схема Электроника Печатная плата Электрическая сеть, технология PNG размер: 598x980px Размер файла: 34,29 КБ
• Электрические провода и кабели Лампа накаливания Батарея Электричество, Лампочка PNG размер: 1200x2014px Размер файла: 97,32 КБ
• Электрический кабель Провод динамика Американский калибр проволоки Электрический проводник, медный провод PNG размер: 1600x900px Размер файла: 728.34KB
• провод с разноцветным покрытием, электрический кабель электрические провода и кабели силовой кабель электрик, электрический PNG размер: 501x525px Размер файла: 137.52 КБ
• org/ImageObject»> Светодиодная светодиодная лампа Лампа накаливания Освещение, светодиодная лампа PNG размер: 1300x500px Размер файла: 310.78 КБ
• Электронный символ Принципиальная схема Электрическая сеть Электронная схема Электрическая батарея, символ PNG размер: 1920x2275px Размер файла: 22,91 КБ
• Сетевые кабели Зарядное устройство для iPhone Электрический кабель Кабель для передачи данных, Iphone PNG размер: 600x450px Размер файла: 65,8 КБ
• белые соединения электронных компонентов, Интегральная схема Электронная схема Принципиальная схема Печатная плата, Микросхема интегральной схемы PNG размер: 2433×1696 пикселей Размер файла: 229,4 КБ
• org/ImageObject»> Компьютерные иконки Электронная схема Электрическая сеть Электроника Печатная плата, Electronic Arts PNG размер: 1200x1200px Размер файла: 39,53 КБ
• Автомобиль Электрический кабель Электричество Электрик Электробезопасность, автомобиль PNG размер: 640x480px Размер файла: 1,17 МБ
• Электрические выключатели освещения Схема подключения Блокировочное реле, выключение PNG размер: 550x800px Размер файла: 2190,62 КБ
• Электронная схема Линия Компьютерные иконки Инкапсулированные PostScript, линии PNG размер: 512x512px Размер файла: 9,7 КБ
• иллюстрация схемы, печатная плата, наука и техника затенение PNG размер: 567x567px Размер файла: 100,65 КБ
• org/ImageObject»> иллюстрация схемы схемы, печатная плата, электрическая сеть, мозг печатной платы PNG размер: 1576x1557px Размер файла: 165.93 КБ
• Ethernet Компьютерная сеть Электрический кабель Сетевые кабели Кабельное телевидение, высокоскоростной интернет PNG размер: 610x417px Размер файла: 184.13 КБ
• Генератор автомобиля Электричество Система зажигания Двигатель, жгут PNG размер: 1149x1074px Размер файла: 1,56 МБ
• Электрические провода и кабели Свеча зажигания Электрический кабель Схема подключения, автозапчасти PNG размер: 1400x1400px Размер файла: 373,8 КБ
• Электронная схема Печатная плата Компьютерные иконки Принципиальная схема, Android PNG размер: 1024x1024px Размер файла: 45,86 КБ
• org/ImageObject»> Автоматический выключатель Многофазная система Электричество Электрические выключатели Кабельный лоток, автоматический выключатель PNG размер: 1678x1944px Размер файла: 612,75 КБ
• Электроэнергия Электричество Схема подключения Символ Электрические провода и кабели, символ PNG размер: 1200x1200px Размер файла: 15,54 КБ
• Электрический кабель Электрические провода и кабели Кабельное телевидение Электричество, профильная компания PNG размер: 600x594px Размер файла: 547.54KB
• Сетевые кабели Кабель категории 5 Структурированная кабельная система Кабель категории 6 Электрический кабель, кабель Ethernet PNG размер: 562x701px Размер файла: 80,57 КБ
• org/ImageObject»> Схема заземления Электрические провода и кабели Электронный символ Электронная схема, заземление PNG размер: 1200x1824px Размер файла: 5.9КБ
• Автоматический выключатель Распределительный щит Электричество Схема подключения Электроэнергия, Электроэнергетическая система PNG размер: 1100x580px Размер файла: 374.33 КБ
• Электронная схема Печатная плата Электрическая сеть, др. PNG размер: 1286x1283px Размер файла: 267,84 КБ
• напольные светильники, прожектор Stage, сценический проекционный светильник PNG размер: 4000x2600px Размер файла: 1,58 МБ
• Силовой кабель Электрический кабель Электричество Электроэнергия Провод, ЭЛЕКТРО PNG размер: 920x516px Размер файла: 450. 77KB
• Коаксиальный кабель Электрический кабель Провод Витая пара, кабель PNG размер: 775x602px Размер файла: 340.48 КБ
• Электрический кабель Электрические провода и кабели Схема подключения Домашняя проводка, провода PNG размер: 1200x800px Размер файла: 377.36 КБ
• Сетевые кабели Электрический кабель Витая пара Патч-кабель Schneider Electric, продукт PNG размер: 800x600px Размер файла: 186.69КБ

Люминесцентная лампа – принцип работы, конструкция и принципиальная схема

В этом разделе вы изучаете люминесцентную лампу – принцип работы, конструкция и принципиальная схема.

Люминесцентная лампа представляет собой ртутную газоразрядную лампу низкого давления.

Конструкция люминесцентной лампы

Люминесцентная лампа (рис. 1 (a) и рис. 1 (b)) обычно состоит из длинной стеклянной трубки (G) с электродами на каждом конце (E ₁ и E ₂ ). Эти электроды изготовлены из спиральной вольфрамовой нити, покрытой материалом, излучающим электроны. Трубка изнутри покрыта флуоресцентным порошком и содержит небольшое количество аргона вместе с небольшим количеством ртути при очень низком давлении. Цепь управления лампой состоит из пускового выключателя (S), известного как стартер, индуктивной катушки с железным сердечником, называемой дросселем (L), и двух конденсаторов (C ₁ и C ₁ ).

(a)

(b)

Лампа

Обычно используются два типа пусковых выключателей, а именно тлеющего типа (устройство, работающее от напряжения) и теплового типа (устройство, работающее от тока). Трубка с пусковым устройством накаливания (S) показана на рис. 1 (а). Этот стартер (рис. 1 б) состоит из двух электродов, герметично запаянных в стеклянную колбу, заполненную смесью гелия и водорода. Один электрод неподвижный, а другой представляет собой U-образную биметаллическую полосу из двух металлов, имеющих разные температурные коэффициенты расширения. Контакты нормально разомкнуты. При включении питания тепла, выделяемого за счет тлеющего разряда между электродами пускателя, достаточно для того, чтобы изогнуть биметаллическую полосу (из-за неравномерного расширения двух металлов) до ее контакта с неподвижным электродом. Таким образом, цепь между двумя трубчатыми электродами (E ₁ и E ₂ ) завершены и через них циркулирует относительно большой ток. Затем электроды нагреваются до накала этим циркулирующим током, и в непосредственной близости от них происходит ионизация. Через секунду-две из-за отсутствия тлеющего разряда, который прекращается после замыкания контактов пускового переключателя, биметаллическая полоска достаточно охлаждается. Это приводит к разрыву контакта, и внезапное уменьшение тока индуцирует ЭДС. порядка 800 – 1000 В в дроссельной катушке. Этого напряжения достаточно, чтобы зажечь дугу между двумя электродами E ₁ и E ₂ за счет ионизации аргона. Тепло, выделяющееся в трубке, испаряет ртуть, и разность потенциалов на трубке падает примерно до 100-110 В. Этой разности потенциалов недостаточно, чтобы возобновить накал в стартере. Если используется пусковой выключатель теплового типа, схема схемы будет такой, как показано на рис. 2. Этот переключатель (S) либо открытого типа, либо заключенный в стеклянную колбу, заполненную водородом, имеет биметаллическую полосу рядом с нагревательным элементом (R ). Два электрода переключателя нормально замкнуты. Следовательно, когда лампа включена, цепь замыкается через термовыключатель, через две нити накала протекает относительно большой ток (E ₁ и E ₂ ) трубки. Этот циркулирующий ток нагревает нити до накала, и газ в непосредственной близости от них ионизируется. Поскольку тот же самый ток проходит и через нагревательный элемент (R), он вызывает размыкание контакта биметаллической пластины, и индуктивный скачок напряжения из-за дросселя запускает разряд в трубке. Затем контакты стартера остаются разомкнутыми до тех пор, пока лампа не заработает за счет тепла, выделяемого нагревательным элементом.

Рис. 2: Схема люминесцентной лампы с пусковым выключателем теплового типа

Большая часть энергии, излучаемой этой ртутной лампой низкого давления, не находится в видимой форме. Флуоресцентное покрытие поглощает эту энергию и преобразует ее в видимое излучение, т.е. свет. Различные флуоресцентные порошки повторно излучают поглощенную энергию в разных цветах.

Функции компонентов вспомогательной цепи

Дроссель

1. Обеспечивает необходимое высокое напряжение для запуска разряда в трубке (т. е. напряжение, необходимое для зажигания дуги между двумя электродами трубки).
2. Поскольку напряжение, необходимое на лампе при нормальной работе, невелико (около 100–110 В), избыточное напряжение сбрасывается на дросселе.
3. Дроссель действует как стабилизатор. Разряд имеет отрицательную характеристику, т.е. сопротивление падает с увеличением тока. В таких условиях дроссель помогает поддерживать постоянный ток в трубке. Например, если ток увеличивается, падение напряжения на дросселе будет увеличиваться, а напряжение на трубке будет уменьшаться, что приведет к уменьшению тока и наоборот.

Конденсатор C ₁

Дроссель снижает коэффициент мощности цепи. Cl, подключенный параллельно источнику питания, улучшает этот коэффициент мощности.

Конденсатор C ₂

Он подключается к пусковому выключателю для подавления радиопомех из-за высокочастотных колебаний напряжения, которые могут возникать на его контактах.

Применение люминесцентных ламп

Они широко используются для внутреннего освещения жилых домов, магазинов и отелей. Они также широко используются с отражателями для уличного освещения. Благодаря безбликовому бестеневому свету они идеально подходят для мастерских, фабрик, лабораторий и гостиных. Люминесцентные лампы обычно изготавливаются мощностью 20, 40 и 80 Вт.

Преимущества люминесцентной лампы

1. Меньшее энергопотребление.
2. Более длительный срок службы, примерно в 3-4 раза больше, чем у ламп накаливания.
3. По сравнению с лампами накаливания эффективность также примерно в 3-4 раза выше, что дает гораздо больше света при той же мощности.
4. Превосходное качество света. Дает рассеянный, безбликовый, бестеневой и холодный белый свет (приближающийся к дневному свету).
5. В отличие от других газоразрядных ламп период прогрева не требуется.
6. Различные цвета света могут быть получены с использованием различных типов флуоресцентных порошков.
7. Низкое тепловое излучение.

Недостатки

Люминесцентная лампа

1. Первоначальная стоимость лампы вместе с необходимым вспомогательным оборудованием очень высока.
