Как выбрать расширительный бак — Stroim-svoi-dom.ru

Одной из составных частей водяной отопительной системы является расширительный бак. Для того, чтобы определиться, какой расширительный бак приобрести, нужно ответить на два вопроса:

Какая система отопления будет установлена – открытая или закрытая?

Какой объем теплоносителя (воды) в системе?

Итак, начнем по порядку.

Открытая и закрытая системы отопления

Подробно останавливаться на устройстве отопления мы не будет. Если кому интересно разобраться в этом вопросе, то читайте предыдущую статью «Системы водяного отопления в доме».

Как правило, при выборе открытого или закрытого отопления, важную роль играет электричество, а точнее его наличие.

Если случаются частые перебои с ним или оно вовсе отсутствует, то устанавливают открытую систему отопления с естественной циркуляцией. Для нее не нужен свет, достаточно только топлива.

В таком случае нужен расширительный бак открытого типа.

По сути, это металлический ящик, который можно изготовить самостоятельно.

Во всех остальных случаях устанавливают мембранный расширительный бак. Это более современное оборудование, которое предотвращает гидроудары, поддерживает постоянное давление в системе отопления, увеличивает ресурс работы насоса.

Подведем итог: если нет электричества или бывают частые перебои с ним, то выбираем открытый расширительный бак, если есть электричество, выбираем современный мембранный расширительный бак.

Расчет расширительного бака

После выбора между мембранным или открытым расширительными баками, нужно подобрать бак по объему.

По приблизительным подсчетам, объем расширительного бака должен равняться 15% от всего объема воды в системе.

Сделать это не так сложно, как пишут на многих сайтах.

Общий объем воды в системе слагается из нескольких составляющих:

1. Количество воды содержащееся в котле отопление. Эти данные указаны в техническом паспорте.

2. Объем воды в радиаторах отопления. Эти цифры должны содержатся в технических характеристиках к каждому типу радиатора.

Для примера, одна секция чугунной советской батареи вмещает в себя 1,8 л воды, современные чугунные батареи 1 л, секция биметаллических радиаторов 0,25 л.

Если вы перед вами встал вопрос, какое количество батареи поставить у себя дома или в квартире, то советуем почитать статью «Как выбрать радиатор отопления».

3. И последним слагаемым будет количество воды в трубах.

Подсчитать это совсем не сложно. Для этого измеряем длину трубы во всей системе и находим их объем по формуле:

V_общ = π*D²*L/4, где π= 3,14, D — внутренний диаметр трубы, а L – длина трубы.

Перед подсчетами не забудьте перевести все числа в сантиметры. Если диаметр трубы 20 мм, то в сантиметрах это будет 20/10 = 2 см.

После подсчета, вы получите число выраженное в сантиметрах. Для перевода этого числа в литры, поделите его на 1000.

Пример:

Внутренний диаметр трубы D = 20 мм, длина трубы L= 10 м.

Переводим в сантиметры:

D = 20 мм = 20/10 = 2 см;

L= 10 м = 10*100 = 1000 см.

Вычисляем объем:

V_общ = π*D²*L/4 = 3,14*(2 см)²*1000 см/4 = 3140 см³.

Переводим в литры:

3140 см³ = 3140 см³/1000 = 3,14 л.

Таким образом, складывая объемы в котле, радиаторах отопления и трубах, можно вычислить объем расширительного бака. Напомним, он приблизительно должен равняться 15 % от общего объема.

Как выбрать мембранный расширительный бак системы отопления?

При нагревании любой теплоноситель расширяется и увеличивается в размерах. В результате давление в закрытой системе отопления постепенно растет и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен предотвратить разрушение узлов и трубопровода вследствие расширения теплоносителя.

Основной функцией расширительного бачка является оптимизация рабочего напора в системе обогрева. Закрытые системы отопления не могут нормально работать, если к ним не подключен мембранный бак для отопления.

Устройство мембранного расширительного бака

Хотя мембранные расширительные баки в зависимости от производителя и предназначения могут отличаться, но некоторые детали остаются неизменными в любой приобретаемой модели. А именно:

Корпус из металла – обязательным условием производства баков является возможность выдерживать предельные нагрузки без нарушения герметичности.
Мембрана – должна быть высокоэластичной и способной реагировать на изменяющееся давление, связанное с нагревом теплоносителя. Одновременно к мембране предъявляются высокие требования относительно прочности. Обычно при производстве мембраны используют резину.

Устройство мембранного бака отопления для закрытых систем отопления подразумевает использование баков со сменными и несменными диафрагмами. У каждой конструкции есть как свои преимущества, так и недостатки.

Как работает мембранный расширительный бак

Принцип работы мембранного расширительного бака-накопителя основан на использовании физических законов. После нагревания теплоносителя происходит следующее:

Вода или антифриз начинает расширяться, в результате увеличивается его объем в системе.
Конструкция расширительного бака мембранного типа подразумевает его наполнение газом.
Мембрана является своего рода прослойкой между газом и теплоносителем.
При нагревании жидкость, расширяясь и создавая давление, поступает в бачок и вытесняет воздух или газ.
После того как давление теплоносителя падает газ выталкивает теплоноситель из бачка с помощью мембраны.
Работа клапана безопасности в системе отопления с мембранным баком заключается в сбросе излишнего давления газа в случае большого расширения теплоносителя. Клапан сброса давления обеспечивает безопасность работы системы в случае перегрева жидкости или антифриза.

Для нормальной работы отопления в мембранном баке должно быть давление соответственное высоте верхней точки. Если бачок устанавливается в двухэтажный дом и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, тогда в расчеты принимаем 0,7 и прибавляем к нему 0,5. Получаем первоначальное давление при подаче теплоносителя в системе. Полученный коэффициент для бачка должен быть ниже на 0,2. Получается, что норма давления в расширительном бачке мембранного типа в этом случае 1 атм.

Как и все отопительное оборудование, мембранный бачок нуждается в обслуживании. В нем необходимо поддерживать соответствующее рабочее давление и заправлять газом или воздухом время от времени.

Виды расширительных бачков системы отопления

Каждый производитель вносит в конструкцию закрытого расширительного бачка нововведения. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:

Мембрана расширительного бачка в виде диафрагмы. Такое устройство больше напоминает бочонок, разделенный подвижной резиновой перегородкой. Поступая в свой отдел жидкость, наполняет резервуар, а после под давлением начинает сжимать газ, постепенно двигая мембрану. Это устройство не всегда эффективно для домов с малой отапливаемой площадью.
Круглые мембранные баки баллонного типа. В этом случае воздушная камера находится по периметру всего резервуара. Она окружает камеру для воды. Во время увеличения давления эта камера начинает расширяться подобно надуваемому резиновому шарику. Уникальность такого устройства состоит в том, что с его помощью удается более точно контролировать давление теплоносителя, даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
Несъемная мембрана. Диафрагма крепится по всему периметру. Предназначены несъемные мембраны для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и монтаж в небольших промышленных объектах.
Бак со сменной мембраной. Представляют собой полую грушу. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагревания теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком то, что к выполнению работ по смене мембраны предъявляются высокие требования. Не допускается перекоса мембраны при ее установке.

Роль расширительного бака в системе отопления не сводится исключительно к амортизации избыточного давления. Перед выбором подходящего устройства необходимо определить, с какой именно целью его планируют использовать.

Как рассчитать объем расширительного бака мембранного типа

Выбирая резервуар необходимо обращать внимание на следующие несколько показателей:

Диапазон температур, считающихся рабочими для устройства.
Эластичность мембраны.
Диффузионная устойчивость.
Динамические показатели.

Помимо этих четырех критериев важно произвести расчёт давления в отопительной системе с бачком мембранного типа. Данные о давление помогут подобрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильно сделать подсчеты можно по следующей формуле:

V=(V сис ×K)÷D

Объем расширительного бака для закрытой системы отопления составляет согласно этой формуле произведение объема системы V сис и коэффициента увеличения теплоносителя К (он составляет 4%) разделенное на эффективность самого бачка.

Можно также отдельно высчитать эффективность бачка с помощью другой формулы:

D=(Pmax-P нач)÷(Pmax+1)

P – в данном случае является сокращением обозначающим максимальное и начальное давление. С помощью этих двух формул можно легко выполнить расчет и подобрать необходимую модель.

Кроме стандартного круглого устройства можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.

Как установить расширительный бак мембранного типа

Установка расширительного бака в закрытой системе отопления выполняется достаточно просто. Единственным условием для подключения является понимание основных принципов работы. Выполнить монтаж можно соблюдая следующие рекомендации:

Расширительный бачок лучше установить перед, а не после циркуляционного насоса, это поможет избежать скачков в напоре. Остальных ограничений относительно места установки не существует.
После установки необходимо проверить соответствует ли рабочее давление устройства с тем, которое необходимо. Сделать проверку можно достаточно просто, если при подключении установить датчик давления в баке. Датчик, измеряющий давление в баке устанавливается непосредственно на входе. Если существующие показатели не соответствуют требуемым, необходимо сбросить воздух и прокачать устройство заново, до тех пор, пока напор диафрагмы не будет соответствовать требуемому.
Расширительный бачок при закрытой системе отопления правильно монтируется таким образом, чтобы впускной клапан (водяной патрубок) был направлен вниз. Это позволит слить теплоноситель, даже в случае выхода мембраны из строя. Некоторые модели имеют указатель уровня теплоносителя, позволяющий определить, выполнен ли слив жидкости из системы полностью.

Установка мембранного бачка является обязательным условием для монтажа схемы отопления закрытого типа. Некоторые котлы уже укомплектованы таким устройством, в таком случае при необходимости допускается монтаж дополнительного резервуара.

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом.

Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

открытого типа;
закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

служит для компенсации расширения теплоносителя;
производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

бачок, установленный на чердаке, требует хорошего утепления;
в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

в виде диафрагмы;
баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

количество теплоносителя в котловом баке – по паспорту;
объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Какой мембранный бак выбрать?

Обзор гидроаккумуляторов на российском рынке

На современном рынке расширительных баков представлены как местные, так и зарубежные производители оборудования, и соответственно различные ценовые сегменты. Внешне многие баки совершенно идентичны, но как мы увидим, могут иметь значительную разницу в цене, а также в сроке службы. Лучшие из них прослужат не менее 10 лет, худшие – максимум 1 год.

Далее мы рассмотрим, чем отличаются гидроаккумуляторы и разберемся, какие факторы влияют на их стоимость и срок службы.

Для примера, мы сравним баки ZILMET (Италия) c тремя другими известными марками, одна из которых- популярный российский производитель баков, условно назовём W, другая -не менее известный зарубежный бренд, условно назовём R, третья- также бренд европейского происхождения- С.

Гидроаккумулятор ZILMET

Гидроаккумулятор W

гидроаккумулятор R

Гидроаккумулятор C

Ниже в таблице приведены сравнительные характеристики вышеуказанных баков. За основу взят самый распространенный вариант бака – это мембранный гидроаккумулятор, ёмкостью 100 л, с макс. рабочим давлением 10 Бар со стандартным фланцем из оцинкованной стали.

V=100 л, P=10 бар	Бак ZILMET	Российский бренд W	Зарубежный бренд R	Зарубежный бренд C
Вес бака в сборе	16,880	16,430	14,750	14,750
Вес Фланца, кг	0,345	0,360	0,350	0,350
Вес Мембраны, кг	1,245	1,205	0,950	1,555
Бак пустой, кг	14,760	14,330	12,390	12,240
Толщина стенки, мм	1,6	1,5	1,2	1,25

1.

Вес и толщина стенок бака:

Вес мембранных баков при одинаковом объеме может отличаться. За счет использования толстого стального листа бак имеет бОльшую массу. Толщина стенок бака влияет на коррозионную стойкость и герметичность корпуса.

При измерении веса образцов самым легким оказался бак W-16,430 кг, баки R.и С весят в сборе по 14,75 кг каждый, и 16,88 кг вес бака ZILMET. Толщина металла оказалась в баке ZILMET самой большой и составила 1,6 мм, против 1,5 – у бака W, 1,2 – у бака R и 1,25 – у бака С.

Этого обычный покупатель и не заметит, но для специалистов это не секрет. При разрыве мембраны вода попадает во внутреннюю полость бака (на металл) и приводит к интенсивной коррозии, которая может стать сквозной. В качественном баке можно заменить лопнувшую от времени мембрану и пользоваться баком еще длительное время. В баке из-за тонкого металла это не получится, придется покупать новый бак.

2. Мембрана бака.

Мембрана- основной элемент бака, влияющий на его работоспособность и надежность. Качество мембраны зависит от исходного материала и соблюдения технологии производства. Важен и размер мембраны, который влияет на количество циклов растяжений-сжатий и срок службы.

Размер мембраны, не соответствующий объему бака, а также сырье с примесями для ее изготовления приводит к сокращению срока службы изделия и является причиной постороннего запаха в воде.

Возможность использования гидроаккумуляторов в системах питьевого водоснабжения подтверждается наличием Сертификата соответствия и санитарно-эпидемиологического заключения.

На фото видно отличие в размерах и форме мембран. Чем больше размер, а соответственно и вес мембраны, тем больше вероятность, что она не порвется при растяжении во время закачивания в нее воды. Для баков объема 100л мембрана обычно имеет дополнительное крепление.

Итак, срок службы бака зависит от качества мембраны и условий его эксплуатации.

3. Фланец

Фланец является “слабым местом” гидроаккумулятора, так как именно он больше всего подвержен коррозии.

Большинство производителей используют фланец из оцинкованной стали, что является оптимальным решением с точки зрения цены и срока службы.

Производитель Zilmet, продлевая срок службы гидроаккумулятора, предлагает следующие решения в виде различных вариантов фланцев:

фланец из нержавеющей стали (INOX)
фланец составной нерж./сталь
фланец EVO – из Технопрена (высококачественный технополимер, который придает фланцам большую прочность и устойчивость к изменению температуры до 150 °С без потери качества)

На рисунке выше представлены образцы баков в разобранном виде. У бака R справа мы видим круглую деталь из светлого пластика со встроенной решеткой, которая вставляется во фланец и служит для очистки поступающей в бак жидкости от мусора и имеет изнутри пластиковую защиту, которая не допускает преждевременную коррозию фланца, аналогичный «фильтр» имеет и бак С. Такую конструкцию предлагают далеко не все европейские фирмы, не говоря уже об азиатских. У бака ZILMET данная решетка металлическая и наварена на патрубок фланца. А вот у бака фирмы W слева этот элемент отсутствует.

4. Цены

Мембранные баки фирмы ZILMET (Италия) занимают среднюю ценовую нишу, более дорогие — баки из Германии и США. Более дешевый ценовой сегмент – баки из России и Китая. Вертикальный мембранный расширительный бак для водоснабжения 100 л компании ZILMET имеет розничную цену 156 EUR и 2 года гарантии, розничная стоимость бака W составит порядка 120 EUR, бак С в розницу стоит около 170 EUR и соответственно розничная стоимость бака R составит порядка 180 EUR. Таким образом, все представленные образцы находятся в среднем ценовом сегменте, что отражает качественные характеристики представленных баков. На рынках представлены и более дешевые гидроаккумуляторы, но в таком случае покупатель подвержен риску приобрести некачественный товар без гарантий его надёжной работы.

В качестве дополнительных опций производитель ZILMET в зависимости от состава перекачиваемой жидкости, а также окружающей среды, предлагает гидроаккумуляторы для питьевой воды со следующими конструктивными особенностями:

приемлемые по стоимости и высококачественные гидроаккумуляторы серий EASY Pro с фиксированной (несменной) мембраной, которая делит объем бака примерно поровну и внутренние стенки гидравлической части выполнены из специального пищевого пластика, поэтому вода никогда не касается металлического корпуса
гидроаккумуляторы серии HY-PRO со сменной мембраной. Вставка оцинкованного фланца, контактирующая с водой, изготовлена из полипропилена, что позволяет использовать баки в том числе и с агрессивной средой
баки серии INOX pro из нержавеющей стали AISI 304 со сменной мембраной.для использования в прибрежных зонах, где соленый воздух может разрушать и наносить ущерб изделиям, не выполненным из нержавеющей стали
мембранный гидроаккумулятор с фланцем из нержавеющей стали — при необходимости перекачивания воды с мелкими примесями, с содержанием твердых частиц, известковой воды. Срок службы фланца из нержавеющей стали неограничен.

При выборе гидроаккумулятора мы рекомендуем Покупателям также обращать внимание на наличие зап. частей на случай непредвиденного выхода из строя мембранного бака.

Важно понимать, что при необходимости вы сможете оперативно приобрести и произвести замену мембраны или фланца, и не менять неисправный бак на новый по причине отсутствия зап.частей у продавца.

Эксклюзивный дистрибьютор продукции ZILMET ГК Электропомпа осуществляет бесперебойные поставки и обеспечивает 100% наличие зап. частей среди своей оптово-розничной сети.

Подведем итоги

Мы постарались объяснить, что хоть все гидроаккумуляторы и выглядят одинаково, разница в деталях все же существует.

Во-первых, при выборе гидроаккумулятора сравните его габаритные размеры с другими производителями.
Во-вторых, узнайте имя производителя и страну реального производства
В-третьих, определитесь по стоимости.

Но помните, европейский гидроаккумулятор от известного производителя будет гарантированно качественным и долговечным.

И еще! Разочарование от плохого качества длится гораздо дольше, чем удовлетворение от низкой цены!

Как выбрать расширительный бак для отопления частного дома

Расширительные баки используются исключительно в закрытых отопительных системах для компенсации давления, возникающего в результате расширения теплоносителя в ходе его нагревания.

Без расширительного бака давление в системе может достичь критического уровня, что приведет к повреждению запорной арматуры, труб, оборудования. Во избежание подобных последствий необходимо установить правильно выбранный расширительный бак, выполнив соответствующие расчеты.

При проведении проектных расчетов во внимание принимаются следующие факторы:

объем бака;
тип теплоносителя;
начальное давление между мембраной и баллоном;
совокупный объем теплоносителя;
эксплуатационное давление в отопительной системе;
диаметр подсоединения емкости.

При использовании упрощенной схемы расчета для бытовых отопительных систем во внимание принимаются всего две характеристики – запас в размере 10-25% от объема мембранного бака и объем теплоносителя.

При определении объема мембранного бака необходимо учитывать следующие зависимости:

чем ниже рабочая температура отопительной системы, тем меньше объем бака;
чем вместительнее отопительная система, тем больший объем должен иметь мембранный бак;
чем сильнее расширяется теплоноситель, тем больший объем должен иметь мембранный бак.

Наряду с компенсацией расширения, бак формирует некоторый запас теплоносителя, именуемый эксплуатационным. Он используется для компенсации испарения, небольших утечек, потери теплоносителя в ходе обслуживания насосов или фильтров.

При расчете объема бака надо исходить из того, что при нагревании воды до восьмидесяти градусов она расширяется приблизительно на 5%. Поэтому для высокотемпературной отопительной системы желательно принять двойной запас, так что объем бака будет составлять 10% от ее суммарной емкости. К примеру, для отопительной системы общей емкостью сто пятьдесят литров желательно использовать расширительный бак объемом не менее пятнадцати литров.

Для низкотемпературных отопительных систем на расширение теплоносителя достаточно запаса в 3%, то есть объем бака должен составлять 6% от суммарной емкости отопительной системы.

Что касается диаметра подсоединения расширительного бака, то желательно, чтобы он был сопоставим с сечением используемого трубопровода. Это недорого, просто в установке и обслуживании, не приводит к избыточному напряжению в отопительной системе при резком увеличении температуры теплоносителя.

Как выбрать расширительный бак для отопления

Назад к списку статей

Система обогрева РФ являются практически составляющей зданий. Обойтись без них при наступлении холодов, длящихся месяцами, невозможно. В большинстве случаев их работа предусматривает использование теплоносителя — воды. А законы физики предусматривают, что нагревание жидкости ведёт к увеличению её объема. Специально на этот случай предусматривается отводная емкость, известная как расширительный бачок. Именно благодаря ему обеспечивается длительное и безопасное функционирование системы. Чтобы достичь наилучших показателей, важно знать, как выбрать расширительный бак для отопления, чтобы вопросов к его работе не было и он в полной мере выполнял возложенные задачи.

Доступные типы решений

Разбирая, как правильно подобрать бак, необходимо помнить об их целевом предназначении. Таковым является сохранение коммуникаций и узлов от скачков давления, сопровождающих нагревание жидкости. Для этого мало, чтобы в конструкции предусматривалось наличие расширительного бака — он должен соответствовать показателям системы. На рынке представлено много конструкторских решений, где представлены котлы с уже встроенными элементами отвода. Но объем расширительного бака в таких случаях не всегда позволяет удовлетворить существующий запрос, поскольку дополнительно предусматривается до 12 литров.

Предлагаемые готовые коммерческие решения хорошо подходят для небольшой площади. Но если планируется создание обогрева добротного загородного дома в несколько этажей, этого будет мало — для нормального функционирования понадобиться объем до 100 литров включительно. Одно из многих решений — покупка бака, увеличивающего ресурс всей системы. На выбор доступны:

Расширительный бак открытого типа. Обладает простой конструкцией, к обогревательной сети подключается посредством трубы. Она выполняет роль канала, обеспечивающего поступление теплоносителя при нагревании, тогда как при охлаждении он возвращается назад в систему. Часто снабжается ещё одной трубой, чтобы вода могла переливаться, если бак наполнен. При превышении объема жидкость отводится в канализацию. Преимущество такого типа решений — простота и дешевизна конструкций. Но есть и минусы: нужно размещать ёмкость наверху по отношению к отопительной системе, теплоноситель может выплескиваться, происходит покрытие стенок ржавчиной и необходимо периодически доливать воду.
Расширительный бак закрытого типа. Герметическая емкость, предусматривающая наличие мембраны, сделанной из резины. Такая конструкция хорошо себя зарекомендовала для систем, где для циркуляции теплоносителя используется насос. Внутри предусматривается разделение устройства на 2 части посредством мембраны: вверху помещают инертный газ (в его роли используют кислород или азот), а вниз поступает при росте значения температуры теплоноситель. Когда заполняется бак, то его мембрана растягивается, а также увеличивается давление на закачанный газ. После остывания объем уменьшается, а теплоноситель возвращается назад.

Среди двух типов предпочтительнее выглядит второй. Его конструкция исключает контакт теплоносителя с воздухом, не испаряется сама жидкость, не происходит насыщение кислородом, не появляется ржавчина.

Для тех, кто решает, как подобрать расширительный бак для отопления при наличии специфических особенностей важно то, что их можно установить везде, где есть возможность и желание — предусматривать возвышение конструкции не нужно. Закрытым тип выдерживает высокое давление, а открытый предусматривает эксплуатацию исключительно при небольших нагрузках.

Единственный недостаток — цена. Но она дополнительно компенсируется минимальными теплопотерями и небольшими габаритами.

Сложности выбора: требуемый запас

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.
Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.
Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.
Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.

Формула расчета

Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов. Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:

Vn — результат, указывающий на требуемое значение параметра емкости.
Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.
Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.
Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.
Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.

Таблица 1

Значение температуры	40	50	60	70	80	90	100
Температурный коэффициент	0,75	1,18	1,68	2,25	2,89	3,58	4,34

Эта (без шуток) относительно несложная формула позволит правильно подобрать объем расширительного бака с высокой точностью исходя из потребностей. Главное, не ошибиться в значениях и при расчёте. Если есть неуверенность, лучше ещё раз перечитать пояснение к формуле, чтобы точно подобрать объем расширительного бака и не разочаровываться полученным результатом.

Техника безопасности

Это важно для всех конструкций, работающих под давлением — как раз этот случай. Кроме подбора емкостей с подходящими характеристиками следует проверить, в рабочем ли состоянии клапаны и позволяют ли они сбрасывать давление. Лучше всего, если есть возможность регулировки, меняющая максимальное давление. Наличие возможности принудительного открытия обязательно — есть вероятность, что расширительный бак для водоснабжения выйдет из строя. Для возможности самостоятельного осмотра и необходимо эта особенность.

Особенная важность в технике безопасности уделяется состоянию мембраны и её характеристикам. Следует обращать внимание на качество изготовления, стойкость к диффузионным процессам, диапазон рабочих температур и срок использования. Для расширительных баков обязательным является наличие сертификатов, подтверждающих качество и безопасность — с ними полезно ознакомиться.

Также не следует забывать о личной безопасности. Это относится как к непосредственной работе с расширительными баками, так и пребыванию около них во время использования. Если возникнет проблема, следует всегда помнить, что теплоноситель разогрет до высоких температур и при контакте с ним высока вероятность получения ожога.

Обслуживание

Знать, как правильно следует подобрать расширительный бак для отопления дома — только полдела. Важно ещё и обеспечивать требуемый уровень обслуживания, чтобы этот элемент вместе со всей системой отопления служил долго. Оно включает в себя:

Обязательная проверка проводится раз на полгода. Первостепенно ищутся внешние повреждения. Если есть коррозия, подтеки и вмятины, обязательно следует устранять причину их появления.
Раз в полгода следует сверять начальное давление и расчетные показатели. Перед этим следует отключать бак от системы отопления, слить воду и подключить манометр через ниппель. При более низких значениях через него же осуществляется увеличение давления.
Проверка состояния мембраны. При условии, что слив воды идёт вместе с потоком воздуха, а фиксируемое в газовом пространстве давление понижается, можно говорить о наличии повреждений. Мембрану, если предусмотрена такая возможность, необходимо заменить.
Если не предполагается использование бака длительное время, вода сливается, сама емкость держится в сухих условиях.

Заключение

Вот и рассмотрено как правильно подобрать удовлетворяющий потребности расширительный бак. Остаётся только сделать выбор в пользу конструкции, которая удовлетворит выдвинутые запросы и требования. Благо, сделать это с багажом рассмотренных знаний будет легко.

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный вход

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный настоящий

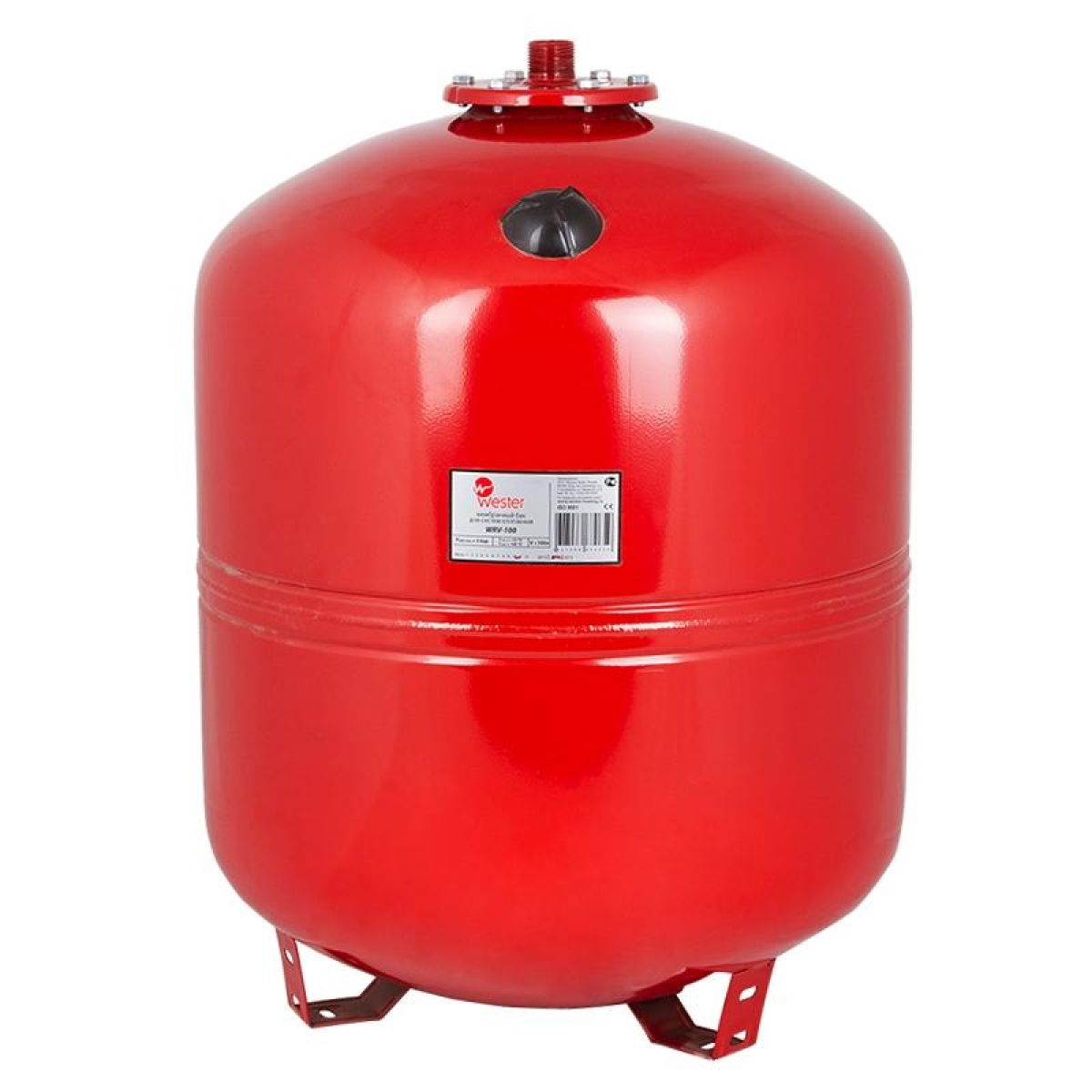

Мембранный расширительный бак системы отопления

Расширительный бак — очень важный элемент в системе отопления.

С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

с тепловыми насосами и солнечными коллекторами;
с автономным источником тепла;
подключенных к сети центрального теплоснабжения по независимой схеме;
с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

не загрязняют воду;
низкие расходы при эксплуатации;
легкий монтаж;
безопасность, надежность;
установка в любой части дома;
невозможность выливания воды из бака;
отсутствие потерь тепла;
минимальная подача воздуха;
мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
применяются при любом типе воды;
удобны в использовании;
радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше, чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус, внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

баллонного;
диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

диапазон рабочих температур;
длительный срок службы;
санитарные и гигиеничные требования;
устойчивость к воздействию высоких температур;
динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:

трубопровода;
отопительного прибора;
котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

ступенчатый ключ;
газовый ключ;
трубы пластиковые;
разводной ключ.

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу, который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

устанавливать мембранный бак до разветвления;
в комнате должна быть постоянно температура выше 0;
место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим;
перепроверить расчеты перед установкой;
Если объем бака больше 30 литров, то он не крепится к стене, а ставится на ножки;
На выходе бака, следует установить манометр для контролирования давления, а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Как выбрать мембранный расширительный бак для системы отопления? Как установить мембранный бак Расширительный бак.

Очень важным элементом в отоплении является расширительный бак, он помогает снимать избыточное давление в системе отопления при повышении в ней температуры. Баки для системы отопления бывают закрытого и открытого типа. Открытые имеют ряд недостатков, но мембранные (закрытые) более совершенны и лишены недостатков открытых емкостей.

Расширительные мембранные баки Reflex V 1000 предназначены для компенсации изменений объема воды, которые могут произойти при нагревании воды. Выбирая расширительный бак для своей системы отопления, нужно обращать особое внимание на материал и качество изделия с прочным и надежным корпусом. Одним из таких надежных резервуаров является Reflex n 1000 для систем отопления помещений.

Описание конструкции и принципа действия

Все резервуары немецкой компании Reflex изготовлены из листовой стали высочайшего качества.Такая модель как Reflex N 1000 — это расширительный бак с несменной диафрагмой . Предназначен для использования в закрытых системах отопления, холодоснабжения и для систем с солнечным коллектором. Он был создан для компенсации объема теплоносителя при нагреве или охлаждении жидкости.

Емкость с мембраной из качественных материалов имеет полимерное покрытие, эта модель предлагается в красном и сером цветах. Мембранный бак Reflex N 1000 разделен на две части (камеры) мембрана.В одной из них находится малоинертный газ — азот, он туда специально закачивается под давлением, во второй камере — вода.

Когда вода начинает нагреваться, тогда избыточный объем жидкости попадает в мембранный резервуар, этот процесс приводит к сжатию газа , содержащегося в другой части установки. Во всем баке начинает накапливаться небольшое давление, так что предварительный клапан не срабатывает. Когда вода остывает, она снова возвращается под давлением газа.

Особенности и характеристики

Контейнеры с расширительной мембраной широко используются. Чаще всего их устанавливают в частных домах, но они также используются в промышленных комплексах. Модель резервуара Reflex N 1000 имеет следующие характеристики:

Нагрев + охлаждение
Мембрана незаменима
Резьбовое соединение
Привлекательный современный дизайн
Высококачественное полимерное покрытие.

Расширительный бак от немецкого производителя Reflex N 1000 имеет такие характеристики как:

Мембранный бак имеет важное преимущество — герметичность и подвижность мембраны создает в обеих камерах, где есть вода и газ, одинаковое давление .Это свойство защищает систему в целом от разгерметизации.

Монтаж и обслуживание

Расширительный бак подключается через запорную арматуру, это обеспечивает защиту от непредвиденного отключения бака от системы отопления. Его также можно подключить к многокотловой системе как для каждого отдельного котла, так и для всей системы.

Расширительный мембранный бак Reflex требует ежегодной плановой проверки. Необходимо провести начальные измерения давления в воздушной камере сначала , а затем измерить давление в камере с водой.Перед обслуживанием бака его необходимо отключить от системы, водяная камера должна быть пустой, воду можно слить через сливное устройство.

Мембранный бак Reflex Применение и обеспечение качества

Reflex — универсальный мембранный расширительный бак с мембраной. Вся линейка продуктов Reflex отличается прочной конструкцией и надежной работой; не требует дополнительных затрат энергии при эксплуатации. Благодаря своим отличительным свойствам и техническим характеристикам успешно применяется в индивидуальном строительстве е, а также на промышленных и жилых объектах.

Защитное полимерное покрытие обеспечивает надежную защиту от повреждений извне. Система оснащена всем необходимым для удобства работы в конкретных условиях эксплуатации.

Заключение

Все расширительные баки немецкого производителя Reflex качественные, их покрытие устойчиво к любым условиям окружающей среды, выдерживает различные температурные колебания. Конструкция в целом предназначена для компенсации теплоносителя в случае, когда во время работы температура в Reflex N 1000 повышается или понижается.

Учитывая немецкое качество, вся система показала себя очень надежной, многие граждане уже успели оценить этот агрегат, поэтому многочисленные отзывы о танке Reflex N 1000 только положительные. Продукция немецкой компании подтверждена всеми необходимыми сертификатами.

В автономной системе отопления всегда есть расширительный бак для отопления, или компенсатор. Его функция — компенсировать избыточное давление, возникающее в системе при расширении теплоносителя из-за нагрева.При быстром повышении температуры жидкий теплоноситель расширяется и возникает скачок давления, так называемый гидравлический удар. Он может разрушить элементы трубопровода и арматуру. Другие названия расширительного устройства: гидроаккумулятор, экспансомат.

Устройство и принцип работы расширительных баков для отопления

Системы отопления бывают открытыми и закрытыми. Соответственно расширительные баки отопления бывают открытого типа и закрытые.

Открытые резервуары

Открытый расширительный резервуар для отопления представляет собой резервуар в форме параллелепипеда из нержавеющей стали.Такой бак ставится в самой высокой точке открытой системы отопления, обычно на чердаке.

К резервуару подключаются трубы:

;
циркуляционные;
сигнализация, с запорным устройством.

В системе отопления этого типа теплоноситель (вода) циркулирует естественным образом, без насосов. Несмотря на относительно невысокую стоимость и простоту такого обогрева, он постепенно уходит в прошлое из-за многочисленных недостатков.

В открытом баке охлаждающая жидкость постоянно испаряется, поэтому нужно контролировать уровень воды и доливать воду по мере необходимости.По этой же причине проблематично использовать другую охлаждающую жидкость, например антифриз — она испаряется еще быстрее.
Возможен перелив воды из бака, поэтому необходимо предусмотреть ее отвод в канализацию или дренаж.
Открытый расширительный бак требует хорошей теплоизоляции, чтобы вода не замерзала в сильные морозы.
Для установки на чердаке потребуются дополнительные трубы и фитинги.
Попадание воздуха из расширительного устройства в систему вызывает коррозию трубопровода и радиаторов, а также приводит к появлению воздушных пробок.

Система открытых компенсаторов подходит для отопления небольших одноэтажных домов. Большие дома отапливаются по закрытым системам.

Закрытые резервуары

Закрытый или мембранный расширительный резервуар системы отопления содержит внутри эластичную мембрану, которая разделяет внутренний объем расширительного резервуара на два отсека: газовое и жидкостное. В газовой части находится воздух под давлением (в некоторых моделях — азот или инертный газ), а в жидкой части при нагревании поступает избыточный теплоноситель.

Бак закрытого типа (мембранный)

Чем выше температура, тем больше заполнена жидкая часть гидроаккумулятора. Газовая часть уменьшается, а давление в ней увеличивается. При достижении порогового значения срабатывает предохранительный клапан, сбрасывается избыточное давление. А при остывании системы отопления происходит обратный процесс, и теплоноситель возвращается из бака в трубопровод.

Принцип работы мембранного расширительного бачка

Существует два типа мембранных компенсаторов.

С мембраной диафрагменного типа. Это небольшие танки. Мембрана диафрагмы в них несъемная и не подлежит замене: если она сломается, придется полностью менять прибор.
С баллонной (грушевидной) мембраной. Его можно менять при ношении, он используется в больших тысячах литровых баках.

Объем расширительных баков для отопления может варьироваться в широких пределах от двух до нескольких тысяч литров. Форма закрытого гидроаккумулятора может быть плоской или цилиндрической.В плоском расширительном баке мембранная мембрана расположена вертикально, в цилиндрической — горизонтально.

Стоит обратить внимание: мембранный компенсатор иногда ошибочно называют вакуумным расширительным баком для отопления. Однако в этом устройстве не используется вакуум. Система обогрева может включать вакуумный деаэратор для удаления микропузырьков воздуха из воды.

Установка мембранного расширительного бака

В отличие от открытого, мембранный аккумулятор для удобства обслуживания может быть установлен непосредственно в тепловом пункте, рядом с котлом.Обычно его ставят на прямом участке перед циркуляционным насосом, желательно, чтобы вода (или другой теплоноситель) стекала в компенсатор сверху. Он должен быть оборудован манометром, предохранительным клапаном и подключен к обратной магистрали.

Гидроаккумуляторы объемом до 30 л монтируются на стене, более крупные — на полу. При креплении к стене резервуар должен быть надежно закреплен, так как его вес резко увеличивается при заполнении водой.

Несколько мембранных баков в тепловом пункте

Важные рабочие характеристики и расчет объема компенсатора

При выборе расширительного бака учитываются максимальная рабочая температура и давление. Например, теплоноситель может нагреваться до + 120 ° C, а пиковое давление в расширительном бачке может достигать 6-10 бар (типичное среднее значение 2-4 бара). Поэтому важны характеристики мембраны, ее долговечность, термостойкость и соответствие санитарным нормам.

Объем компенсатора зависит от объема теплоносителя в целом в системе. Необязательно рассчитывать объем математически точно, часто используется упрощенный метод: подбирают бак емкостью, равной 10% от общего объема теплоносителя. А если этот объем неизвестен, то исходят из мощности котла и типа отопительных приборов. Соотношения составляют: для отопительных батарей — 11 л / кВт, для теплых полов — 17,5 л / кВт, для настенных обогревателей пола — 7.5 л / кВт.

Если производительность выбранного компенсатора недостаточна, предохранительный клапан будет слишком часто сбрасывать давление. В этом случае достаточно приобрести и подключить параллельно еще один расширительный бачок.

Учесть все нюансы достаточно сложно, тем более что в каждом доме система отопления обязательно имеет свои особенности. Чтобы не ошибиться при выборе и установке устройства, лучше обратиться в специализированную компанию.

Видео: установка расширительного бачка

Расширительный бак

Оба типа устройств, используемых в автономных системах, имеют схожую конструкцию и работают по единому принципу. Рассмотрим основные элементы изделий на примере расширительного бака для системы отопления:

Основное назначение бака — компенсация расширения теплоносителя. При нагревании вода увеличивается в объеме, причем довольно сильно (+ 0,3% на каждые 10 градусов Цельсия).В этом случае жидкость практически не сжимается, поэтому нагретый теплоноситель будет оказывать значительное давление на стенки труб, стыки и запорную арматуру.
Для компенсации этого давления, а также для минимизации воздействия гидроудара в систему встроен дополнительный бак — расширительный бачок. Первые танки имели негерметичную конструкцию, но сегодня пневмогидравлические модели используются практически повсеместно.
Внутри такой резервуар выполнен из эластичного материала. Поскольку мембрана контактирует с нагретым теплоносителем, она изготовлена из устойчивых к высоким температурам полимеров — EPDM, SBR, бутилкаучуков и нитрильных каучуков.
Мембрана разделяет бак на две полости — рабочую (в нее попадает теплоноситель) и воздушную. С увеличением давления в системе воздушная камера уменьшается в объеме (за счет сжатия воздуха), и это компенсирует нагрузку на клапаны. Примерно то же самое происходит с гидроударом, но здесь процесс идет с большей скоростью.
При понижении температуры теплоносителя объем воды уменьшается, и воздух, оказывая давление на мембрану, вытесняет дополнительный объем горячей воды в трубы системы отопления.

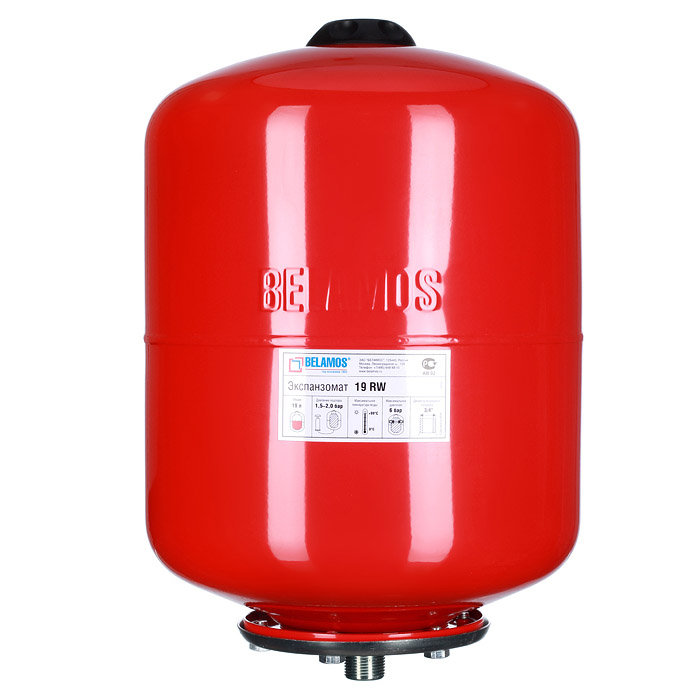

Примером расширительного бака является емкость 35 литров, идеально подходящая для систем отопления в большом доме или общественном здании.

Аккумулятор

Гидроаккумулятор, на первый взгляд, по конструкции практически не отличается от расширительного бачка:

Основание — тот же резервуар из нержавеющей стали, только окрашенный в синий цвет.
Внутри бачка также есть мембрана — правда, немного отличающаяся по форме от мембраны расширительного бачка.
Внутренний объем также разделен на две камеры, только в гидроаккумуляторах водяная камера расположена внутри мембраны, т.е. контакт жидкости с металлическими стенками бака полностью исключен.

Да, и конструкция работает по схожему принципу, хотя они используют его для другой цели:

При включении насоса или подаче воды через централизованный водопровод, камера заполняется жидкостью под определенным давлением.
Если давление по какой-то причине падает, воздушная камера увеличивается в объеме, и вода из рабочей камеры попадает в систему. Благодаря этому давление в трубах стабилизируется, а оборудование (стиральные, посудомоечные машины и т. Д.) Работает без сбоев.
Второй аспект работы гидроаккумулятора — защита от частого включения. Хотя отток воды из системы можно компенсировать за счет резерва в баке, реле давления не сработает, и насос не начнет перекачивать воду.Таким образом, оборудование будет включаться реже, а значит, проработает дольше.
Большой аккумулятор (50, 100 и более литров) также является запасом воды. Да, на таком резерве долго не протянешь, но при экономных расходах вполне реально пережить аварию в системе водоснабжения или отключение электроэнергии, которые сделают работу насоса невозможной.
Кроме того, гидроаккумулятор, как и расширительный бачок, компенсирует гидравлический удар.

Пример гидроаккумулятора в каталоге интернет-магазина Альфатеп — горизонтальная модель объемом 24 литра.

Для обеспечения бесперебойной работы централизованных систем водоснабжения используются такие конструкции, как водонапорные башни или другие типы резервуаров для хранения воды.

Несмотря на то, что в автономных системах объемы и требуемый расход воды намного меньше, без этого типа установки также не обойтись. Роль своеобразного водонапорной башни играет расширительный бак для подачи воды, который, из-за его малого размера, может быть установлен в любом отапливаемом помещении.

Установка данного конструктивного элемента системы водоснабжения позволяет решить несколько технических задач:

Создание определенного запаса воды под давлением, обеспечивающего подачу в любую точку водозабора.Средний объем расширительного бачка (25-30 литров) способен обеспечить расход на одну точку в течение 2-3 минут.
Защита элементов сети от возможных гидроударов, которые могут быть вызваны попаданием воздуха в систему или значительными изменениями в питающей сети, которые могут вызвать нестабильную работу насосного оборудования.
Уменьшение количества циклов включения-выключения насоса, что позволяет значительно увеличить срок его службы.

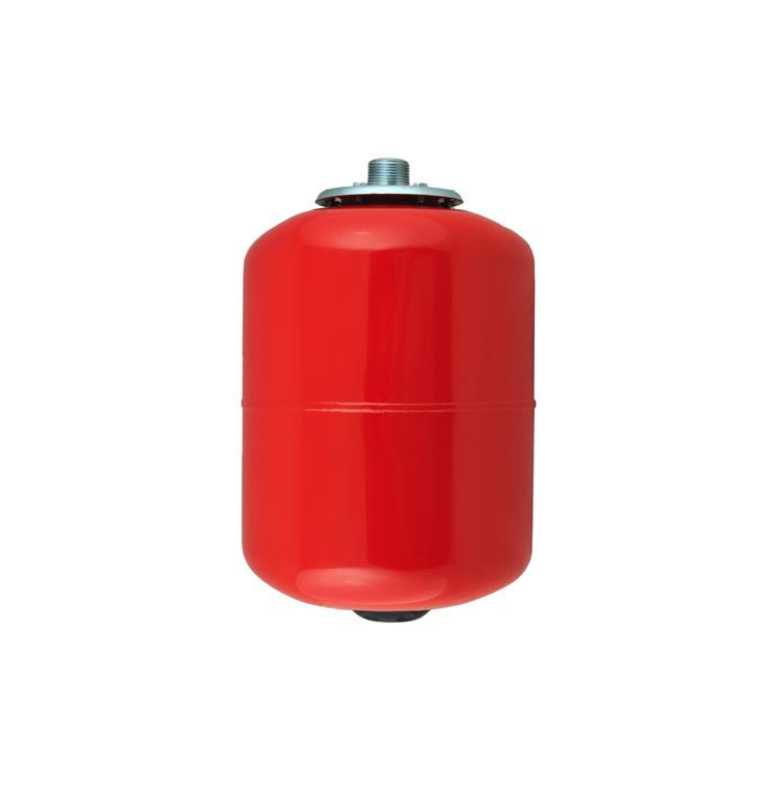

Принцип действия и устройство расширительного бачка

Для устройства автономных систем водоснабжения в основном используются закрытые мембранные расширительные баки.Конструктивно такая емкость представляет собой герметичную емкость, разделенную резиновой мембраной на две части — воду и воздух. Воздух в камере находится под определенным давлением, обеспечивающим необходимое давление воды.

Принцип работы устройства довольно прост. Вода, подаваемая насосным агрегатом, заполняет резервуар, при этом растягивающаяся мембрана уменьшает объем воздушной камеры, при этом давление в ней значительно увеличивается. После того, как давление в расширительном баке водопровода достигнет установленного предела, автоматика останавливает насос.

Опора, создаваемая воздушной камерой, позволяет обеспечить поток воды во всех точках потребления, а автоматика насоса включает ее при падении давления ниже установленного. В зависимости от условий эксплуатации возможна регулировка параметров напора для включения и выключения насосного оборудования. Бак мембранного типа способен обеспечить устойчивый уверенный поток воды даже в многоэтажных жилых домах.

Типы расширительных баков

Мембранный расширительный бак для водоснабжения обычно доступен в двух вариантах (в зависимости от типа используемой мембраны):

Дешевле будут модели с фиксированной мембраной. Диафрагма этого типа жестко закреплена в корпусе агрегата, она прочная и обладает значительной эластичностью. Выбирая такую модификацию бака, стоит помнить, что при поломке диафрагмы придется менять всю установку, ремонту или восстановлению она не подлежит. Для защиты внутренней поверхности резервуара используется его окраска, качество зависит от производителя, но не стоит ожидать исключительной долговечности от изделий, стоимость которых невысока. В продаже можно найти модели вертикального и горизонтального типа установки.
Сменные мембранные баки считаются предпочтительным вариантом. Такая сборка имеет разборный корпус (снабженный отвинчивающимся фланцем), а мембрана имеет форму мешка, что обеспечивает отсутствие контакта воды с внутренними поверхностями резервуара. Благодаря этому обеспечивается больший рабочий ресурс устройства. Выбор расширительного бака этого типа должен основываться не только на общей стоимости продукта, но и на стоимости комплектующих (мембран).Довольно часто можно встретить недорогие модели, мембраны на которых найти очень сложно или их стоимость достаточно высока. Поэтому при покупке обратите внимание на этот момент.

Как выбрать расширительный бачок без ошибок

Составляющая затрат — не единственный критерий, на который следует обращать внимание.

Основным показателем является объем устройства, который выбирается в зависимости от следующих показателей:

Максимально возможное количество пусковых циклов работающего насосного оборудования.Помните, что чем меньше емкость бака, тем чаще будет включаться насос, что может существенно повлиять на его долговечность и производительность.
Количество точек забора воды, при этом стоит учитывать не только ванну, душ, умывальник, но и бытовую технику (стиральную или посудомоечную машину и другое).
Общее количество человек, проживающих в доме.
Возможность одновременного забора воды из нескольких точек.

Все эти параметры влияют на оптимальную емкость расширительного бачка.

В качестве приблизительных данных специалисты рекомендуют использовать следующие показатели:

Если производительность насоса не превышает 2000 литров в час, при этом в доме проживает не более 2-3 человек, желательно остановить свой выбор на агрегате емкостью 20-24 литра, например, расширительный Reflex. бак.
При необходимости для нужд большой семьи (до 8 человек) устанавливается агрегат емкостью 50 литров. При этом производительность насоса не должна превышать 3500 литров в час.
При необходимости большего расхода воды используются расширительные бачки, объем которых достигает 100 литров.

Преимущество современных устройств в том, что теперь есть возможность подключения дополнительных мощностей для увеличения объема устройств расширения. То есть в случае увеличения количества членов семьи или необходимости увеличения расхода воды из-за других обстоятельств, есть возможность подключить дополнительный бак, не отключая уже установленный.В этом случае общая мощность установок будет равна общему объему всех устройств.

Итак, чтобы удовлетворить потребности большой семьи, вы можете приобрести расширительные бачки для водоснабжения Джилекс, емкостью 25 литров.

Специалисты не советуют отдавать предпочтение дешевым установкам сомнительных производителей. Краткосрочная экономия может привести к перерасходу средств в будущем. Лучше всего отдавать предпочтение продукции известных компаний, при этом следя за тем, чтобы вы не продавали контрафактную продукцию под видом продукции популярных брендов.

Правила установки расширительных бачков

По типу установки разделены горизонтальные и вертикальные резервуары. Отличий в технических характеристиках таких моделей нет, просто эту категорию необходимо учитывать при установке и подключении. Установка расширительного бачка для водоснабжения в принципе не вызывает особых сложностей, вполне может быть произведена самостоятельно (при наличии опыта монтажа водопроводных сетей).

Но при установке необходимо учитывать ряд правил:

Агрегат установлен таким образом, чтобы был обеспечен доступ к нему для проведения ремонтных и профилактических работ. Поэтому при выборе стоит учитывать размер помещения, в котором будет установлена емкость.
Подсоединение к трубопроводам следует выполнять с помощью быстросъемных резьбовых соединений (американских), это даст возможность отключиться от сети в случае необходимости.
Присоединяемый трубопровод должен быть равен или больше поперечного сечения входной трубы.
Корпус расширительного бачка необходимо заземлить, это позволит избежать электрокоррозионных процессов, которые могут значительно сократить срок службы устройства.
Между насосным оборудованием и резервуаром не должно быть устройств, увеличивающих гидравлическое сопротивление сети.

Установка расширительного бачка позволяет значительно повысить эффективность автономного водоснабжения.Но стоит помнить, что огромную роль играет грамотный выбор и установка, с соблюдением технологических требований.

Если у вас недостаточно опыта в этих вопросах, то вам стоит доверить свое решение профессионалу, который сможет учесть все нюансы и смонтировать наиболее оптимальную модель расширительного бачка. При этом не пытайтесь сэкономить на этом агрегате, только качественные сертифицированные установки могут прослужить вам достаточно долго без поломок и дорогостоящего ремонта.

Автономная система водоснабжения сегодня никого не удивляет. Такие конструкции очень удобны и практичны, но для их эксплуатации часто требуются устройства, о которых человек, пользующийся только централизованной системой водоснабжения, может просто не знать. Например, автономная система водоснабжения продолжительное время будет работать бесперебойно только в том случае, если в нее будет включен расширительный бак для водоснабжения. Современная промышленность выпускает множество различных моделей таких устройств. Чтобы выбрать для себя оптимальный вариант, нужно сориентироваться в видах оборудования и хорошо представлять принцип его работы.

Устройство и функции этого оборудования

Типы мембранных резервуаров

Существует два основных типа оборудования с расширительными мембранами.

Устройство сменной мембраны

Основная отличительная особенность — возможность замены мембраны. Вынимается через специальный фланец, который держится на нескольких болтах. При этом следует учитывать, что в аппаратах большого объема для стабилизации мембраны ее дополнительно фиксируют спинкой к соску.Еще одной особенностью устройства является то, что вода, наполняющая резервуар, остается внутри мембраны и не контактирует с внутренней частью резервуара. Это защищает металлические поверхности от коррозии, а саму воду — от возможных загрязнений и значительно продлевает срок службы оборудования. Доступны такие модели как в горизонтальном, так и в вертикальном исполнении.

Сменные диафрагменные устройства имеют более длительный срок службы, так как наиболее уязвимый элемент системы может быть заменен и вода не попадает на металлический корпус устройства

Устройство с фиксированной диафрагмой

В таких устройствах внутренняя часть резервуара разделена на две части жестко закрепленной мембраной.Его нельзя заменить, поэтому при выходе из строя придется менять оборудование. В одной части устройства содержится воздух, в другой — вода, которая находится в непосредственном контакте с внутренней металлической поверхностью устройства, что может спровоцировать его быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водяной части резервуара покрывается специальной краской. Однако не всегда такая защита бывает долговечной. Доступны устройства горизонтального и вертикального типов.

Разновидность устройства с жестко закрепленной мембраной. Конструкция предполагает, что вода контактирует со стенками оборудования

В следующей статье представлены рекомендации экспертов по выбору мембранного бака:

Как правильно выбрать устройство?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. В этом случае необходимо учитывать следующие факторы:

Количество людей, пользующихся системой водоснабжения.
Количество точек водозабора, в которое входят не только душевые и краны, но и бытовая техника, например, стиральные и посудомоечные машины.
Вероятность того, что вода будет потребляться несколькими потребителями одновременно.
Максимальное количество циклов пуска-останова в час для установленного насосного оборудования.

Если количество потребителей не превышает трех человек, а установленный насос имеет мощность до 2куб. м в час, выбирается бак объемом от 20 до 24 литров.
При количестве потребителей от четырех до восьми человек и подаче насоса в пределах 3,5 куб. м в час устанавливается бак на 50 л.
При количестве потребителей более десяти человек и производительности насосного оборудования 5 куб.м. м в час выбирайте расширительный бачок на 100 л.

При выборе подходящей модели устройства стоит учесть, что чем меньше объем бака, тем чаще будет включаться насос. А также то, что чем меньше объем, тем больше вероятность скачков давления в системе.Кроме того, в оборудовании есть еще и резервуар для хранения определенного запаса воды. Исходя из этого, регулируется и объем расширительного бачка. Следует знать, что конструкция устройства допускает установку дополнительного бака. Причем это можно сделать в процессе эксплуатации основного оборудования без трудоемкого демонтажа. После установки нового устройства объем резервуара будет определяться совокупностью объемов, установленных в системе резервуаров.

Помимо технических характеристик, выбирая расширительный бачок, особое внимание стоит уделить его производителю.Погоня за дешевизной может привести к гораздо более значительным затратам. Чаще всего из самых дешевых материалов изготавливают привлекательные по стоимости модели, и, как показывает практика, не всегда качественные. Особое значение имеет качество резины, из которой сделана мембрана. От этого напрямую зависит не только срок службы бака, но и сохранность поступающей из него воды.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента.Очень часто добросовестные производители в погоне за прибылью не всегда значительно повышают цену на сменную мембрану. В этом случае уместнее будет выбрать модель другой компании. Чаще всего крупный производитель готов нести ответственность за качество своей продукции, так как дорожит своей репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Эльби (Россия) и Рефлекс, Зилмет, Аквасистем (Германия).

Объем расширительного бака для водоснабжения может быть разным, он подбирается исходя из потребностей пользователей.Если впоследствии потребуется больший объем, можно установить дополнительное устройство.

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, в зависимости от способа подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними нет. При выборе руководствуются параметрами помещения, в котором будет размещено оборудование. При установке следует придерживаться таких рекомендаций:

Расширительный бачок установлен так, чтобы обеспечить беспрепятственный доступ для обслуживания.
Необходимо предусмотреть возможность последующего демонтажа патрубка для замены или ремонта оборудования.
Диаметр подключаемого водопровода не может быть меньше диаметра трубы.
Необходимо заземлить устройство, чтобы избежать электролитической коррозии.

Устройство устанавливается на всасывающей стороне насоса. В промежутке между насосным оборудованием и точкой подключения необходимо исключить все элементы, способные внести в систему значительное гидравлическое сопротивление.Подключаем линию подпитки к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Также обратите внимание на материал о том, какие неисправности чаще всего возникают на насосных станциях, и как их исправить самостоятельно:

Расширительный бак — неотъемлемая часть автономной системы водоснабжения. Он поддерживает, предотвращает преждевременное повреждение насоса и поддерживает определенный запас воды.Однако все эти функции выполняются только при условии грамотного выбора и правильного монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Полное руководство по расширительным баллонам / мембранным бакам

Что такое баллон-дозатор?

An Расширительный бак, который содержит баллон, известен как резервуар-дозатор.Мочевой пузырь Расширительный бак — это система, которая используется для отопления и охлаждения поглощая силу расширения. Он использует сжатый воздух для регулировки изменения давления, исключая или принимая изменения объема воды, расширяется или сжимается из-за нагрева или охлаждения. Предварительно заряженный бачок-дозатор расширительный бак, который уже заправлен воздухом. Расширительные баки мочевого пузыря обладают преимуществом: замена мочевого пузыря по мере необходимости.

В мочевой пузырь отделяет расширенную воду от воздуха.Таким образом, вода не контактирует с резервуаром и предотвращает коррозию под действием кислорода и ржавчину. Это также увеличивает срок службы насоса за счет уменьшения количества циклов насоса. Эта система предотвращает засорение водой за счет использования воздушной перегородки между внутренней частью бака и внешний вид мочевого пузыря.

Обзор диафрагмы Танки

Диафрагма цистерны — это сосуды для воды, которые подвергаются высокому давлению.Эти танки

В диафрагма разделяет воду и воздух внутри емкости. Мембранные баки работают аналогично баллонам-дозаторам. Ключевое отличие заключается в том, что что в одной системе используются баллоны, а в другой — диафрагмы. Диафрагмы не могут заменить из бака.

Это предотвращает переувлажнение системы и предотвращает всасывание воздуха. Этот Кстати, он защищает системы водяного отопления и охлаждения.

● Что чем отличается бачок-дозатор от бачка диафрагмы?

А Бак-дозатор содержит внутри виниловый бак.Бачок-дозатор можно заменить как и при необходимости.

На с другой стороны, мембранный бак содержит резиновую плоскую мембрану, бутиловый бак. или установленный на нем виниловый резервуар. Диафрагма остается прикрепленной к внутренняя площадь резервуара. Следовательно, его нельзя заменить.

Оба баки, баллон и диафрагма имеют одинаковые функции.

Предварительно заправленные расширительные бачки

Предварительно заряженный Расширительные баки содержат баллон или диафрагму.Они служат цели отделение воздуха от воды внутри резервуара. Цистерны используются как резервуары для хранения воды, а также для уменьшения суточного цикла насосов для повышения ее жизнь. Когда насос наполняет резервуар водой, баллон или диафрагма становятся сжатый. Это приводит к увеличению давления и продолжается до тех пор, пока реле давления насоса отключается.

В Особенностью предварительно заправленного расширительного бачка является то, что он заряжается воздухом.Он держит заряд, и он может быть увеличен в полевых условиях при использовании. Предварительно заряженные баки имеют подключение одинарная труба. Как размер танка увеличивается, количество используемой воды увеличится и будет меньше насосные циклы. Это может продлить срок службы насоса и повысить его долговечность.

~~Предлагаемые расширительные бачки Белл и Госсетт~~

Bell & Gossett предлагает предварительно заправленные расширительные баки с диафрагма или мочевой пузырь в трех разных сериях.Узнайте о Характеристики трех серий ниже. Все Расширительные баки Bell & Gossett , системы отопления и охлаждения соответствуют стандартам ASME Section VIII, Division 1.

1. Расширительные баки Bell & Gossett серии B

Этот серия доступна в размерах 53 — 3,63 галлона. Он имеет сверхмощный сменный бутиловый пузырь. Доступен в смотровом стекле, соответствующем нормам Калифорнии, и в корпусе высокого давления. также доступны модели до 250 фунтов на квадратный дюйм.Эта модель предварительно заряжена до 12 фунтов на квадратный дюйм. но его можно отрегулировать в полевых условиях в соответствии с требованиями. Вы также можете получить при необходимости — сейсмические ограничения.

~~2. Расширительные баки Bell & Gossett серии D~~

Этот модель имеет фиксированную бутиловую диафрагму, которую нельзя заменить. Это экономично в Применение. Вы можете выбрать вертикальную или горизонтальную форму. Он доступен в размеры 8-211 галлонов. Сейсмические ограничения и Доступны смотровые стекла с кодексом Калифорнии.Его заряд можно регулировать и его заводская предварительная зарядка составляет до 12 фунтов на квадратный дюйм.

В Корпус данной модели выполнен из углеродистой стали. Уменьшает заболачивание проблем, предотвращает кислородную коррозию и, таким образом, предохраняет резервуар от ржавчины.

Это поддерживает надлежащую систему наддува в нескольких рабочих условиях, которые помогает ему поглощать силы расширения систем охлаждения и отопления.

~~3. Расширительные баки Bell & Gossett Series B-LA~~

Этот модель является одной из лучших, так как содержит экономичную сверхмощную сменную бутиловый пузырь.Он поставляется в размерах 10–158 галлонов. Как и другие серии, сейсмический Ограничители и смотровое стекло с кодом Калифорнии также доступны с этой моделью.

В модели этой серии разработаны специально для поглощения сил расширения системы охлаждения или нагрева воды. Отлично выдерживает давление в различных условиях эксплуатации.

Более того, Баки-дозаторы серии B-LA снижают вероятность коррозии бака и поддерживают его качество.Это также устраняет проблемы заболачивания и кислородной коррозии. Проверять вне Расширительные баки Bell & Gossett стр. подробнее Информация.

~~23 августа 2017 Дженнифер~~

Резервуар питательной воды
по сравнению с деаэратором: выбор
Качество и температура питательной воды важны для поддержания оптимальной эффективности работы котла. Есть два способа хранения и обработки питательной воды для котла — в резервуаре питательной воды, открытом для атмосферы, или в деаэраторе, который удерживает воду внутри резервуара под давлением.Руководители предприятий, стремящиеся сделать правильные инвестиции в свое предприятие и программу очистки воды, часто спрашивают нас, какой вариант лучше.
Основными целями хранения и очистки питательной воды перед подачей в котел являются:
Предотвращение коррозии котла за счет снижения уровня кислорода
Предотвратить термический удар и повреждение насоса путем предварительного нагрева воды
Выбор оборудования, подходящего для вашего предприятия, будет зависеть от авансовых инвестиций, которые ваша компания готова сделать, объема профилактического обслуживания, которое вы можете проводить каждый месяц, и уровня риска, на который вы готовы пойти.
Эксплуатационные различия Бак питательной воды открыт для
Атмосфера и держит макияж
вода при температуре идеальной для
котельная система. Деаэратор удерживает воду внутри
сосуд под давлением. Модель
назначение деаэратора до
прогнать лишний кислород из
пополнять запасы воды.
Рабочая температура Удерживает воду при температуре
между 155 ° F и 185 ° F. Устойчиво держит воду
температура 225 ° F.
Уровни кислорода Уровень кислорода средний 5-10
частей на миллион (ppm). Средний уровень кислорода 5 частей
на миллиард (ppb).
Последствия технического обслуживания Бак питательной воды подает воду
с высоким содержанием кислорода в
котел. Вода обработана
химикаты внутри котла до
удалить кислород.
Профилактика высшая
обслуживание и мониторинг —
необходимо избегать попадания воды
управление и оборудование
вопросы.
После установки деаэратора
и работает исправно, всего
регулярное плановое ТО
оборудования необходимо.
Риск коррозии или
Загрязнение Если резервуар питательной воды опорожняется
и нужно тянуть холодный город
вода в бойлер холодная
вода может вызвать перегрев
ударные, повреждающие трубки и
вызывая утечки в котле.
Если химическая подача не
работает правильно и не работает до
удалить кислород, бойлер
система может очень быстро
коррозия, которая может вызвать неисправность
значительный ущерб до
оборудование и угроза водой
качество.
Более высокая температура
достигается деаэратором
снижает риск перегрева
шок от холода
вода должна быть водой
перенесен в котел.
Высшая температура воды
тоже отгоняет столько же кислорода
по возможности до попадания воды
котел, обеспечивающий прибавку
защита от химической потери.
Эксплуатационные расходы в течение всего срока службы Меньшие первоначальные вложения
чем деаэратор, потому что вы
покупают контейнер как
в отличие от оборудования
система.
После установки химикат
затраты на лечение
существенно выше, чем у
деаэратор, потому что весь кислород
удалено химикатом
лечение в котле.
Деаэраторы поставляются с
авансовые инвестиции, покрывающие
стоимость оборудования,
установка, сертификация и
обучение.
Дополнительные вложения
в регулярном расписании
техническое обслуживание и химикаты до
лечить низкий уровень кислорода, который составляет
отправили в котел.

Взгляд Watertech
Watertech рекомендует предприятиям использовать деаэраторы для обеспечения согласованности, надежности и более низкие эксплуатационные расходы в течение всего срока службы, но, что наиболее важно, для снижения риска они предоставлять.Поскольку деаэраторы удаляют как можно больше кислорода перед питательная вода даже попадает в котельную систему, если произойдет тепловой удар или потерянный химический корм, риск повреждения и загрязнения намного меньше, чем с баком питательной воды.
Это и другие темы, такие как химический состав воды, эксплуатация механических систем, техническое обслуживание и передовой опыт в коммерческая и промышленная очистка воды рассматриваются в нашем Watertech U ежемесячные тренировки. Наш следующий БЕСПЛАТНЫЙ сеанс, Boot Camp Level I & II, состоится в Watertech of America во вторник, 17 января 2017 г.Зарегистрируйтесь здесь.
Полы с подогревом: полное руководство по полам с подогревом
Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.
Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Бежать дорого? Работает ли он только под определенными типами полов?
Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.
Узнайте больше о различных типах отопления в нашем справочнике.
Как работает теплый пол?
Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.
Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.
Сколько стоит установка теплого пола?
Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ².
Только материалы:
Электрический мат = от 35 до 80 фунтов стерлингов за м ²
Электрический в стяжке = от 20 до 90 фунтов стерлингов за м ²
Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
Элементы управления = от 80 до 150 фунтов за комнату
Установленная система:
Электрический мат = от 70 до 120 фунтов за м ²
Электрический в стяжке = от 60 до 110 фунтов за м ²
Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
Горячая вода, последующий м ² = от 45 до 95 фунтов стерлингов за м ²
Элементы управления = от 100 до 200 фунтов стерлингов за комнату
Дорогое ли использование теплого пола?
Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.
По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.
Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.
Какие бывают типы полов с подогревом?
ЗНАЕТЕ ЛИ ВЫ?
По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.
Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.
Полы с подогревом в теплой воде
Системы теплой воды предполагают заглубление 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.
Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.
Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.
Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатный, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat
(Изображение предоставлено Nu-heat)
Теплый пол с водяным подогревом на поверхности
Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые могут быть уложены поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.
Pros Простая в установке низкопрофильная система.
Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.
Электрическая
Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.
Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.
Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.
Джейсон Орм, эксперт по ремонту
Плиточные полы идеально подходят для использования с UFH из-за их низкого теплового сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , как Стены, так и пол
Мокрый пол или сухой пол системы отопления
Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.
В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.
Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers
Какая изоляция нужна для полов с подогревом?
Тип необходимой изоляции будет зависеть от типа выбранной вами системы.
Для помещений первого этажа и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.
Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.
Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.
Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. и затем установили между балками на месте.
Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству
Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.
От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Посмотреть сделку
Является ли теплый пол лучшим вариантом для моего дома?
UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.
Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.
Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).
Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.
Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.
Подходит ли теплый пол для старого дома?
UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.
Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.
Какой пол для теплого пола лучше?
Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.
Можно ли совместить теплый водяной пол с подогревом и радиаторы?
Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.
Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.
Насколько легко контролировать теплый пол?
Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого запаздывания необходимы программируемые элементы управления.
Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для загородных домов полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.
Как выбрать правильную тепловую мощность
Ваш инженер-теплотехник или поставщик УФН разработает для вас систему, подбирая мощность на квадратный метр в соответствии с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.
Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?
Лучшее напольное покрытие для UFH — узнайте больше в наших руководствах
Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.
Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.
Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.
Большинство высококачественных ламинатов и винила также можно использовать с UFH.
Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.
Получите дополнительную консультацию по выбору ковра.
Как происходит установка теплого пола?
Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.
Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.
Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждую отдельную цепь от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.
Для электрических или газовых подключений необходим квалифицированный монтажник.
Как измерить
Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.
Может ли протекать теплый пол?
Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.
В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.
Есть ли гарантия на теплый пол?
Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.
В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.
При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они перестанут существовать, когда система выйдет из строя, эта гарантия будет бесполезной.
Полы с подогревом в сравнении с радиаторами
Там, где стоимость является проблемой, затраты на установку теплых полов могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).
Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.
Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 £ за м² без НДС
Существуют ли другие системы невидимого отопления?
В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.
Обогрев плинтусов
Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.
Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического обогрева.
Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.
Настенное панельное отопление
Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.
Модульные настенные и потолочные отопительные панели Variotherm
(Изображение предоставлено Variotherm)
Подробнее об отоплении:
Советы по выбору правильного осушителя сжатого воздуха для вашей области применения
Четыре основных типа осушителей сжатого воздуха: охлаждаемые, химические, адсорбционные и мембранные.Важно понимать, как работает каждая технология сушки, чтобы понять, какая из них лучше всего подходит для вашего применения.
Рефрижераторные осушители работают за счет охлаждения воздуха до низких температур и конденсации большей части водяного пара. С рефрижераторным осушителем невозможно достичь точки росы ниже точки замерзания. Оптимально сконструированные рефрижераторные осушители могут производить воздух с точкой росы примерно до 2 ° C (36 ° F). Поскольку в воздухе остается некоторое количество водяного пара, эти сушилки не следует использовать в системах, чувствительных к воде.
Химические сушилки используют процесс прохождения сжатого воздуха над слоями химикатов, обычно хлорида кальция и хлорида лития, которые притягивают водяной пар. Химикаты насыщаются водяным паром и выбрасываются. Самая низкая точка росы, достижимая с помощью этого типа осушителя, составляет 27 ° F (15 ° C). Установка высокоэффективного коалесцирующего фильтра перед химическим осушителем имеет важное значение, поскольку срок службы химикатов значительно сокращается, если жидкая вода попадает в осушитель.Фильтр для удаления твердых частиц необходим ниже по потоку для предотвращения уноса химических частиц.
Адсорбционные осушители пропускают сжатый воздух над слоем адсорбционного материала, который поглощает молекулы водяного пара. Когда емкость слоя почти насыщена, воздушный поток переключается на второй слой осушающего материала. Затем регенерируется первый слой. Для управления фазой регенерации можно использовать таймеры или оборудование для контроля точки росы. Адсорбционные осушители могут подавать воздух с неизменно низкой точкой росы, обычно -40 ° F / ° C или ниже.Эта технология является хорошим выбором, когда сжатый воздух подвержен замерзанию. Адсорбционные осушители бывают двух типов: с подогревом и без нагрева. Адсорбционные осушители с подогревом используют тепло для удаления водяного пара из адсорбционного материала, не используемого в данный момент цикла. Эти сушилки нуждаются в большом количестве пара или электричества для работы. Адсорбционные осушители без нагрева используют сухой воздух, вырабатываемый осушителем, для удаления водяного пара из адсорбционного материала. Основным преимуществом этой технологии является снижение зависимости от чрезмерных внешних услуг (например,г., пар, электричество или газ) для получения тепла. Регенеративный адсорбционный осушитель может быть удобно расположен рядом с местом использования для подачи сухого сжатого воздуха с точками росы до -100 ° F (-73 ° C). Адсорбционные осушители без нагрева идеально подходят для подачи воздуха, пригодного для работы с прибором, для критических применений.
Мембранные осушители воздуха используют специально разработанные мембранные микропробирки, которые избирательно проницаемы для водяного пара. Микропробирки представляют собой отличную среду для производства сухого воздуха из стандартного сжатого воздуха.Когда сжатый воздух проходит по длине мембраны, водяной пар диффундирует через мембрану, производя чистый, сухой сжатый воздух на выходе. Затем небольшая часть сухого воздуха направляется вдоль внешней поверхности мембраны, чтобы отвести влажный воздух от мембраны. Эти осушители могут снизить точку росы сжатого воздуха до -40 ° F / ° C. Мембранные осушители не имеют движущихся частей и не требуют электропитания. Они работают с очень низким уровнем шума — лишь небольшое количество продувочного воздуха выходит через небольшие выпускные отверстия.Мембранные осушители требуют минимального обслуживания и по своей природе взрывозащищены. Они идеально подходят для удаленных районов, взрывоопасных сред, сред ниже нуля и приложений, требующих постоянной точки росы.
Советы по выбору подходящего осушителя сжатого воздуха :
Чтобы выбрать подходящий осушитель для установки сжатого воздуха, имейте в виду следующую информацию:
Не уточняйте. Сушка всего подаваемого сжатого воздуха на заводе до точки росы ниже -40 ° F (-40 ° C) является расточительной.Более разумно разделить подачу сжатого воздуха по областям применения, обрабатывая каждую точку использования по мере необходимости, чтобы обеспечить надлежащий сухой воздух для обслуживаемого последующего применения.
Не уточняйте. Повреждения, вызванные влажным воздухом, приводят к дорогостоящему обслуживанию, простоям и потере продукта. Лучше всего спроектировать систему сушки в соответствии с конкретными потребностями.
Система сушки, которая содержит только доохладитель и коалесцирующий фильтр, может создать проблемы с конденсацией после доохладителя.Воздух все еще насыщен паром, который может конденсироваться, когда температура окружающей среды ниже температуры сжатого воздуха.
Воспользуйтесь «осушающим» эффектом снижения давления. Для применений, в которых используется воздух с более низким давлением, чем в магистральной линии сжатого воздуха, и которые допускают некоторое количество водяного пара, установите фильтры или регуляторы фильтра в точке использования, чтобы максимизировать «осушающий» эффект снижения давления.
Укажите мембранные осушители для тех частей системы, которые требуют точки росы от 35 ° F до 52 ° F (от 2 ° C до 11 ° C) и скорости потока до 600 стандартных кубических футов в минуту (17 нм ³ / мин).Мембранные осушители также могут использоваться в тех случаях, когда требуется воздух приборного качества, воздух, подверженный отрицательным температурам, а также чувствительные к воде приложения, требующие скорости потока до 100 стандартных кубических футов в минуту. Обычно сжатый воздух с точкой росы -40 ° F (-40 ° C) подходит для этих применений, чувствительных к водяному пару.
Для приложений, требующих расхода более 100 стандартных кубических футов в минуту и точки росы ниже -40 ° F / ° C, следует использовать адсорбционный осушитель.
Прочтите этот технический документ, чтобы узнать больше о важности сушки сжатого воздуха.
Это четвертая часть из серии из четырех статей, посвященных сушке сжатого воздуха.
Факты, которые необходимо знать о сушке сжатого воздуха — часть 1
Технологии сушки сжатого воздуха: доохладители и коалесцирующие фильтры — часть 2
Можно ли использовать снижение давления для осушения сжатого воздуха — часть 3
Эта серия была написана Алланом Фишем, менеджером по продукции Parker Hannifin.
Прочие должности по подготовке сжатого воздуха и газа:
Важность использования ресивера в системе сжатого воздуха
Готовы ли вы к аудиту? Соответствует ли ваша установка сжатому воздуху кодам GFSI, SQF и BRC? Часть 1 из 6
Лучший способ осушить сжатый воздух в опасных зонах
Зачем нужен чистый, сухой сжатый воздух?
как выбрать и установить
Водоснабжение частных домов вне централизованной системы, основанное на подаче воды из автономных источников — скважин, скважин или из резервуара (редко).Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Поэтому для постоянного предоставления земли или построек необходимо приобрести регулирующую установку для подачи воды — насосную станцию или иными словами напорный резервуар для частного дома.
Продажа насосного оборудования исходя из характеристик всех частей системы, их совместимости, соответствия конкретному источнику (скважина или скважина) и выбора места для установки.Монтаж насосной станции может производиться на разных этапах: при строительстве дома, бурении скважины или ремонтных работах.
Для установки потребуется закрытый ровный грунт минимального размера (1-1,5 м?), Расположенный в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда), то позаботьтесь о хорошей теплоизоляции, даже если техника снабжена необходимыми сертификатами.
До сих пор одинаково активно используют два типа гидрофоров:
мембрана, снабженная гибкой воздухонепроницаемой мембраной, разделяющей отсеки с водой и сжатым воздухом;
безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.
Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками своего контейнера. Гидрофоры с мембранным устройством компактны, меньше по размеру и не требуют большой площади для установки — идеально подходят для домов с нехваткой свободного места. Объем бака — в среднем 30-50 литров, но при необходимости можно найти модели на 80 и 100 литров.
Схема насосной станции с мембранным баком с самовсасывающим насосом и датчиком давления воды, по показаниям зависящей от работы насоса.
Самовсасывающий мотор монтируется сверху (маленькие модели, объем — установлен на закрытие) и соединяется с резервуаром эластичной трубкой.Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным характеристикам диафрагма устройство производит меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если вам нужно купить запасной, убедитесь, что он сертифицирован, так как материал (обычно резина) контактирует с питьевой водой.
Схема насосной станции со свободной емкостью в виде большой емкости на ножках: нижняя часть емкости — вода, верхняя — сжатый воздух.
Свободный бак — большой вертикально ориентированный цилиндр объемом 100 литров и более.Для водоснабжения в комплекте со свободным баком нужно покупать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего количества гидрофоров.
Нормативы разрешают использование насосов с высоким давлением, но с установкой предохранительного клапана, слив которого ведет в канализацию.
Для лучшей работы бака и защиты его от обрыва в трубе перед установкой фильтрующего устройства установлена дополнительная очистка воды.
Правильный выбор гидрофорного оборудования зависит от стабилизации давления в приборе и всей водопроводной сети, оптимального давления в каждой точке потребности (в смесителе на кухне, в душе, для полива сада), защиты от тяжелая ноша.
Следует помнить, что работа гидрофоров основана на двух факторах:
индикаторы давления;
объем использованной воды.
То есть количество запусков в час может быть разным.
Стандартная схема гидрофор: вода заполняет накопительный бак до реле давления; насос снова включается после опорожнения бака и повышения давления в баке
Подумайте, как давление влияет на запуск.Допустим, в доме включен кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, наоборот, увеличиваться, что вызывает снижение давления. Как только давление достигнет самого низкого уровня, автоматически активируется насос и закачивает воду до того момента, когда объем воздуха уменьшается, поэтому давление не повышается. Реле давления срабатывает и выключает насос. Максимальный показатель давления внутри бака устанавливается производителем оборудования, но работу реле можно контролировать самостоятельно.
Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, среднее количество воды, потребляемой семьей. Производительность рассчитана исходя из количества воды, потраченной впустую за 1 час. Есть средние значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим резервуар емкостью 2–3 млн куб. 8 м? / Ч.
Помимо сухого подсчета количества жителей необходимо учитывать их образ жизни: одни моются раз в неделю, другие — ежедневно. Ряд бытовых машин и устройств также питаются от воды — стиральная и посудомоечная машины, система горячего душа и душа, автоматический полив газона или сада.
Предлагаемый производителями стол
предназначен для специалистов по установке. Если вы не можете самостоятельно разбираться в схемах, обратитесь к специалистам по монтажу систем водоснабжения.
Однако следует учитывать и максимальное давление, создаваемое насосом.Как правило, к новому резервуару прилагается руководство пользователя, которое служит подсказкой: в таблице производитель указывает список важных значений, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, входящим в систему водоснабжения. К ним относятся устройства, которые устанавливаются в большинстве частных домов — водонагреватели разных типов (накопительные или безбаквальные), бойлеры одно- или двухконтурные, балерное оборудование.
Давление на соединение оборудования прикладывают вручную с помощью регулирующих болтов, но строго в соответствии с инструкциями.Например, давление насоса 1,7 бар, напор насоса — 3,0 бар.
Выбор резервуара зависит от источника забора воды, а именно:
скважина;
скважина;
вода;
пруд;
танк.
Для подъема воды из колодца или колодца необходим мощный насос. Работает постоянно, в том числе при анализе воды и выключении, когда в доме закрыты все краны. Он помогает регулировать реле давления — регулируемый инструмент, который позволяет контролировать поток воды, увеличивая или уменьшая давление.
Можно использовать две версии помпы. Один из них, напорный насос, создает давление и, таким образом, всасывает воду, но у него есть ограничения. Помимо глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтальной трубы = полтора метра вертикальной трубы вниз в скважине.
Схема забора воды из колодца или колодца самовсасывающим насосом. У этого метода есть ограничения — максимальная глубина не более 8 метров.
Когда уровень воды слишком низкий, гидрофор устанавливают непосредственно в инструментальную платформу замочной скважины на необходимой высоте.Высокая влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому этот способ применяется только в безвыходной ситуации. Идеально для установки — сухой, теплый, специально оборудованный подвал.
Схема работы насосной станции, осуществляющей добычу воды погружным насосом. Большая часть скважин имеет глубину 20-40 метров, что продемонстрировало актуальность этого метода.
Как ни странно, в небольших домах насосы часто выходят из строя. Это происходит по одной причине: количество запусков оборудования больше, так как набирает воду часто, но в небольших количествах.У каждой модели насоса есть контрольная величина максимального включения в течение одного часа, например 25-30 включений в час. Если жильцы будут чаще пользоваться водой, то в первую очередь выходят двигатели из-за перегрева. Во избежание поломки необходимо увеличить интервал переключения — это одна из важнейших функций бака.
Для домов, расположенных в черте города или села, обычно подключенных к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода на второй этаж не подается, поэтому для принудительной подачи также нужна насосная станция.Напорный бак в комплекте с вихревым насосом должен быть подключен непосредственно к водопроводу. Давление было постоянным, лучше выбирать мотор с инверторным управлением.
Схема насосного оборудования при заборе воды из водопровода. Преимущество этого метода — стабилизация расхода воды в централизованной системе низкого давления.
Таким образом, гидрофоры оптимальны для использования в частных домах и коттеджах с такими источниками воды, как неглубокие колодцы, нестабильная вода или водоемы для полива сада.
Компактные размеры современной техники позволяют установить ее практически в любом подходящем углу в ванной, на террасе, в подсобке, в коридоре и даже под раковиной на кухне. Уровень шума может быть разным, а для больших фигур, конечно, потребуется дополнительная изоляция.
Создавая насосную станцию, следует знать нормы и требования к устройству систем электроснабжения и водоснабжения в частных домах. Некоторые правила касаются помещений для установки оборудования:
Площадь помещения — не менее 2 м х 2.5 м;
высота помещения не менее 2,2 м;
минимальное расстояние от бака до стены 60 см;
минимальное расстояние от насоса до стены — 50 см.
Требования не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабели, светильники, светильники должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть ниже нуля, оптимальный вариант — от +5 ° С до +25 ° С.
В большом доме нет проблем с размещением резервуара: часто его устанавливают вместе с другим насосным оборудованием в специальном помещении, обеспечивая удобный доступ для обслуживания и ремонта.
Обязательная вентиляция, обеспечивающая постоянное охлаждение двигателя.Страхование от несчастного случая — уклон пола и канализационных проемов с шириной полосы, равной производительности насоса. Даже дверной блок должен соответствовать установленному оборудованию, при необходимости можно легко изготовить или изготовить самый крупный элемент насосной станции.
Один из лучших вариантов размещения насосного оборудования — в подвале жилого дома, роль которого также может играть погреб или подвал.
Если уровень вибрации и шума резервуара превышает нормативы или просто мешает жить, его выносят вне здания и помещают в бетон, хорошо утепляют и заделывают небольшую ямку в земле.Для защиты стен от осыпания используйте бетон с армированной сеткой, армированную водонепроницаемой лентой. Для утепления используется пенополистирол, уложенный слоями тоньше 5-8 см.
Роль перекрытия играет бетонная плита, а дверь — люк, герметично закрывающийся на замок. Дождевая вода может проникать в щели, поэтому верхний люк прикрывают листами рубероида или пластиковым водонепроницаемым покрытием. В продаже есть дизайнерские варианты, маскирующие канализационные и ремонтные люки, они выполнены в виде камней или травы.
Если бак установлен непосредственно в колодце или отстойнике, необходимо защитить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение.
Спуск в яму осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям для размещения в подсобном помещении, потребуется освещение, вентиляция, отстой сточных вод и утеплитель (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от затопления, поэтому угроза для пользователей.Все эти нюансы следует учитывать на этапе покупки и выбора оборудования.
Связанные с контентом
Оборудование для анаэробного разложения — лучшие практики выбора и эксплуатации
Анаэробное сбраживание сыграло ключевую роль в превращении очистных сооружений сточных вод (СОСВ) в сооружения для восстановления водных ресурсов (ВСВР). Побочный продукт, традиционно называемый «отработанным газом», используется в качестве биогаза — возобновляемого, экологически чистого источника энергии. Некоторые объекты смогли произвести достаточно, чтобы подавать возобновляемый природный газ (ГСЧ) в трубопровод и / или отправлять электроэнергию обратно в сеть.
Хотя в некоторых областях инновации улучшились, базовая конфигурация анаэробных варочных котлов для сточных вод осталась примерно такой же с начала 1900-х годов.
Нетрудно запустить процесс анаэробного сбраживания в резервуаре с некоторым количеством первичного и вторичного ила. Поступающим микробам просто нужна бескислородная, однородная, теплая среда и около 15-20 дней, чтобы расти, расщеплять твердые частицы и производить биогаз. Чтобы это произошло, резервуар необходимо ЗАКРЫТЬ, СМЕШИВАТЬ и ОБОГРЕВАТЬ.
Выбор правильного типа крышки варочного котла, смесителя и системы нагрева, а затем эффективное использование оборудования снижает вероятность неэффективности, технологических проблем и катастрофических сбоев.
Прикрой меня: хранилище биогаза, локализация или и то, и другое?
На первый взгляд крышка варочного котла может показаться простой — это конструкция, которая находится на (или внутри) резервуара, чтобы удерживать биогаз внутри, а кислород — наружу. В отличие от многих других куполов в WRRF, эти стальные или мембранные конструкции являются газонепроницаемыми и находятся под давлением.Некоторые конструкции предусматривают хранение биогаза, который можно использовать в качестве возобновляемой энергии.
Стальные крышки обычно работают при давлении 8–12 дюймов водяного столба, что составляет чуть менее ½ фунтов на квадратный дюйм. Может показаться, что это не так уж и много, но результирующая сила в таком масштабе достаточна, чтобы удерживать стальную крышку, которая весит сотни тысяч фунтов. Плавающие стальные крышки балластированы бетонными блоками для работы при таких типичных давлениях. Конструкции стальных крышек включают фиксированные, газгольдерные или плавучие.
В крышках газгольдеров с двумя мембранами
используются высокопрочные ткани с ПВХ-покрытием и надувные вентиляторы для поддержания структуры внешней мембраны и повышения давления биогаза.Эта технология также может использоваться для автономного хранения биогаза отдельно от варочного котла.
Узнайте больше о двухмембранном газгольдере WesTech DuoSphere ™
Какой тип крышки варочного котла лучше всего?
На это решение влияет множество факторов, и у каждого завода или проекта есть уникальные факторы, влияющие на этот ответ. Исторически сложилось так, что первичные варочные котлы смешивали, нагревали, поддерживали постоянный объем и использовали фиксированную стальную крышку. Вторичные варочные котлы не смешивались и не нагревались, и в них использовались плавучие крышки или крышки газгольдеров для учета колебаний уровня жидкости в результате обезвоживания и / или перевозки твердых биологических веществ.
Три крана поднимают полностью собранный газгольдер на 100-футовой ферме на место под розовым южным небом
Традиционные определения часто размываются при обновлении или изменении оборудования. Многие резервуары вторичного варочного котла были модернизированы для нагрева и смешивания для повышения выхода биогаза и разрушения твердых частиц. Первичные или вторичные обозначения не могут эффективно использоваться для выбора оборудования.
При выборе крышки варочного котла следует учитывать несколько ключевых моментов.
Какой тип сейчас установлен?
Уровень осадка в варочном котле остается постоянным или переменным?
Выгодно ли хранение газа в варочном котле для работы завода, отопления или когенерации?
Какова установленная стоимость и сроки?
Допустима ли дополнительная сложность?
Как долго прослужит крышка?
Что требуется для обслуживания (осмотр, нанесение покрытий и т. Д.)?
Ниже приведена диаграмма, в которой эти факторы сравниваются с типом покрытия, что помогает сузить варианты.Более подробная оценка имеет смысл для конкретного проекта.
Факторы, которые необходимо учитывать Фиксированный Газгольдер Плавучая Мембранный газгольдер
Общая стоимость (установленная) Умеренная Умеренный Наивысший Самый низкий
Время установки месяцев месяцев месяцев недель
Переменный уровень жидкости Плохо Хорошо Очень хорошо Отлично
Простота Самый простой Умеренный Умеренный Комплекс
Хранилище полезного газа Ноль Умеренный Очень мало Мост
Mix It Up: выберите лучший миксер для варочного котла
Технология смешивания усовершенствовалась и эволюционировала, чтобы сделать миксеры-варочные котлы более безопасными, эффективными и надежными.
Выбор подходящего миксера во многом основывается на опыте и широко распространенных практических правилах конструкции миксера для варочного котла. Однако передовые инструменты, такие как вычислительная гидродинамика (CFD), не позволяют эффективно моделировать сложные взаимодействия твердых частиц, песка, жидкостей и газа, составляющих отстой варочного котла.
Этот эмпирический подход исторически был достаточен для низкоскоростных, обычных варочных котлов, но недавний интерес к добавлению в варочные котлы разнообразного сырья (жира, сыворотки и т.) для производства большего количества биогаза требуется более сложная технология.
Изменяющие правила игры, такие как процессы термогидролиза (THP, также известные как варочные машины для ила), которые изменяют реологию ила в варочном котле и увеличивают добычу газа, предполагают, что следует больше подумать о характеристиках смешивания и ограничениях, связанных с различными опциями.
Не допускайте переполнения — распространенной проблемы в варочном котле.
Пролетите над несколькими метантенками очистных сооружений (или воспользуйтесь Google Maps), и вы, вероятно, найдете несколько плавающих крышек с кольцом из ила или пены по периметру крышки.Исследователи традиционно связывали это с явлениями пенообразования, возникающими в результате чрезмерного кормления, чрезмерного перемешивания или нитчатых бактерий, но недавние исследования показывают, что некоторые проблемы с пенообразованием связаны с быстрым увеличением объема (RVE).
Это явление происходит, когда пузырьки биогаза задерживаются в матрице жидкостей и твердых частиц в варочном котле. RVE может привести к падению общего удельного веса ила и внезапному увеличению объема содержимого варочного котла, подавляя переливы, извергаясь вокруг крышки, а иногда и вызывая разливы.
Опубликованные исследования показывают, что одним из источников этой проблемы является увеличение вязкости ила из-за неадекватного (не чрезмерного) перемешивания или внезапной остановки смесителя (Chapman and Krugel, 2011). Другие исследования показали, что некоторые плохо перемешанные варочные котлы на самом деле имеют удельный вес (SG), который изменяется в зависимости от глубины ила и может составлять всего 0,6 (Willis et al., 2016) рядом с поверхностью ила варочного котла. Одним из значительных побочных эффектов может быть то, что крышки, предназначенные для плавания по воде (SG = 1), будут частично погружаться в этот осадок с низкой плотностью, создавая характерное «кольцо осадка» Google Maps, описанное ранее.
Конструкции эффективной системы смешивания газов для анаэробного варочного котла
Выбор правильного миксера улучшит общую производительность варочного котла, повысит надежность, предотвратит образование пены, песка и RVE, а также обеспечит достаточное перемешивание резервуара сверху вниз. Следует учитывать несколько типов смесителей.
Трубопровод смешивания
Трубчатые смесители с вытяжной трубой представляют собой насосы с осевым потоком с низким напором и высоким расходом, разработанные специально для метантенков. Они двусторонние, поэтому они могут перекачивать вверх или вниз, и могут быть установлены через крышку или сбоку резервуара метантенка.Расход составляет от 5 000 до 25 000+ галлонов в минуту, а стандартное время оборота резервуара составляет 20-30 минут, но его можно регулировать с помощью частотно-регулируемых приводов.
Десятилетия назад в этих смесителях использовались бронзовые втулки и некачественные подшипники и уплотнения, что создавало проблемы с надежностью. Гарантия на современные конструкции составляет пять лет, а часто — в течение 10 лет, прежде чем потребуется замена подшипников и уплотнений. Это может быть выполнено на месте, и миксер может быть повторно установлен и введен в эксплуатацию в течение нескольких часов.
Выберите смеситель осадка WesTech ExtremeDuty ™ для эффективного и надежного перемешивания
Смеситель с внешней вытяжной трубой и стальная крышка газгольдера (обратите внимание на высокие направляющие)
Насос смешивания
Насос и сопло или струйное смешивание — это простой подход, который лучше всего подходит для варочных котлов с очень переменным уровнем (или сборных резервуаров).Форсунки на полу очень эффективно вращают содержимое резервуара, но имеют небольшую способность погружать плавающую пену или ил низкой плотности у поверхности. Чтобы решить эту проблему, на поверхность можно добавить насадки пенообразователя.
Для этих систем обычно используются модели
CFD, поскольку относительный расход (обычно менее 1000 галлонов в минуту) намного ниже, чем в других конструкциях, а эффективность перемешивания очень зависит от размещения сопла.
В этих системах используются насосы большей мощности, чем в большинстве других типов смесителей.Этот тип смешивания в системе преобразования отходов в энергию может свести на нет пользу дополнительного биогаза, производимого в варочном котле с хорошим перемешиванием. Прерывистое перемешивание путем отключения насосов может сэкономить энергию, но может усугубить проблемы RVE, описанные ранее.
Смешивание с линейным движением
Смесители с линейным движением (LMM) — это относительно новый подход к смешиванию, который привлек внимание как альтернативный вариант с низким энергопотреблением без вращения. Некоторые исследования показали, что варочные котлы могут производить газ и хорошо работать (в краткосрочной перспективе) без перемешивания (Dineen et al.2015).
Однако слишком малое перемешивание может вызвать долгосрочные проблемы, включая нестабильность процесса, осаждение песка, флотацию накипи и другие факторы, которые снижают долгосрочную эффективность и уменьшают активный объем варочного котла. Свести к минимуму потребление энергии очень заманчиво, но это может значительно снизить эффективность миксера.
Осциллирующий диск LMM обеспечивает плавный поток, а добавляемая энергия не является значительной или достаточно близкой к поверхности или полу, чтобы уменьшить накопление накипи или песка.Поскольку это не насос, поток смешивания невозможно измерить, поэтому нет возможности рассчитать оборот резервуара. В этом случае WEF MOP 8 предлагает рассчитать градиент скорости или энергию на единицу объема для сравнения конструкций смесителя, но эта конструкция обычно не соответствует рекомендуемым диапазонам. (ВЭФ, 2019)
Смешение газов
Были опробованы различные типы систем смешения газов, в основном для смягчения исторических проблем, связанных с наличием движущихся частей в шламе. Закрытые (в вытяжной трубе) или неограниченные конструкции фурмы нагнетают пузырьки сверху, но имеют тенденцию собирать ветошь и мусор.
Метод «пузырькового пистолета» (газ, нагнетаемый в вытяжную трубу) может быть эффективен в варочных котлах с постоянным уровнем жидкости. Однако некоторые из генераторов пузырей имели проблемы с засорением или засорением. В целом, проблемы с обслуживанием и эксплуатацией компрессора, работающего с влажным, коррозионно-агрессивным и взрывоопасным биогазом, могут быть неприятными и серьезными проблемами безопасности.
Газосмеситель с замкнутой фурмой
Держите его в горячем состоянии для поддержания оптимальных условий
Эффективные режимы нагрева, смешивания и подачи могут сыграть роль в поддержании оптимальных условий процесса.Мезофильные варочные котлы работают при температуре около 95 градусов по Фаренгейту (35 градусов по Цельсию). Это заданное значение температуры может незначительно отличаться, но любые быстрые изменения температуры могут нарушить биологические процессы в варочном котле.
Анаэробное сбраживание — это слегка экзотермический процесс. В отличие от некоторых аэробных процессов, таких как компостирование или автотермическое аэробное сбраживание (ATAD), вырабатывается недостаточно тепла для саморазогрева и поддержания требуемых температур. В большинстве анаэробных варочных котлов используются теплообменники (HX), которые передают тепло от горячей воды к илу без смешивания жидкостей.Вода нагревается с помощью котла или комбинированного теплоэнергетического двигателя (ТЭЦ). Последняя, также известная как когенерация (когенерация), генерирует возобновляемую электроэнергию из биогаза.
Сырой ил подается (как можно более равномерно и последовательно) непосредственно в варочный котел, а тепло добавляется за счет циркуляции содержимого резервуара через теплообменник. Подача в варочный котел через HX обычно не рекомендуется, потому что проектирование с учетом этого чрезмерного краткосрочного спроса потребует значительно большего HX.Холодный непереваренный ил также с большей вероятностью загрязнит теплообменник или вызовет другие проблемы с потоком.
Теплообменники типа «труба в трубе» широко используются из-за их простоты и надежности. Ил перекачивается через 4-дюймовые или 6-дюймовые трубы, установленные внутри труб большего диаметра, по которым течет горячая вода (обычно 150 F / 65 C) в противоположном направлении (противоток). Необходимо учитывать поток и температуру, чтобы ил не становился слишком горячим, что может препятствовать биологии или «спеканию» ила в стенках трубы.
Теплообменник типа «труба в трубе» готов к установке
Рубашки теплообменника могут быть установлены на смесители с вытяжной трубой для мягкого отвода тепла. В целом они очень эффективны, позволяя смешивающему потоку перемещать ил, тем самым устраняя необходимость в насосе для рециркуляции ила, трубопроводах и пространстве в здании, требуемом для других конструкций. Кроме того, поскольку ил очень быстро проходит через HX, микробы с меньшей вероятностью будут подавлены чрезмерными температурами.
См. Подборку теплообменников WesTech
В спиральных теплообменниках
используются свернутые в спираль стальные пластины для передачи тепла между чередующимися зазорами, содержащими горячую воду и шлам. Меньший зазор в 1 дюйм между пластинами создает повышенный напор и более склонен к засорению, чем другие варианты. Такая конструкция обеспечивает большую теплопередачу при меньшей занимаемой площади, чем вариант «труба в трубе».
При правильном выборе оборудования и эксплуатации варочного котла необходимо учитывать множество факторов.Независимо от того, участвуете ли вы в широкомасштабном преобразовании биогаза в энергию, в проекте по управлению твердыми биогазами или вам просто необходимо заменить старую крышку, понимание оборудования поможет достичь конкретных целей проекта, удовлетворить эксплуатационные потребности и обеспечить правильную работу варочных котлов. длинный пробег.
Свяжитесь с WesTech с любыми вопросами или для дальнейшего обсуждения вашего конкретного проекта.
Список литературы
Чепмен, Том и Стив Кругель. Rapid Volume Expansion — расследование переполнения варочного котла и безопасность [презентация на конференции]. Конференция Федерации водной среды (WEF) по остаткам и биологическим твердым веществам, Сакраменто, Калифорния.
Dineen et. al. (2015, 19 мая). Характеристики смешивания в полномасштабном варочном котле [Презентация на конференции]. Ежегодное собрание CSWEA 88 ^th. Окбрук-Террас, штат Иллинойс.
Федерация водной среды. Проектирование сооружений по восстановлению водных ресурсов, Федерация водной среды, 2019.(https://www.wef.org/MOP8)
Willis et al. (2016) У вас отрыгивает, пенится или что-то еще не ведет? — Давайте поговорим о решениях и НЕ ПОВТОРИМ статью «Пена для варочного котла», которую вы уже слышали пять раз [презентация на конференции] .

Как выбрать расширительный бак — Stroim-svoi-dom.ru

Открытая и закрытая системы отопления

Расчет расширительного бака

Как выбрать мембранный расширительный бак системы отопления?

Устройство мембранного расширительного бака

Как работает мембранный расширительный бак

Виды расширительных бачков системы отопления

Как рассчитать объем расширительного бака мембранного типа

Как установить расширительный бак мембранного типа

Как подобрать расширительный бак для системы отопления

Для чего нужен расширительный бак?

Типы расширительных бачков

Емкости открытого типа

Закрытый мембранный бак

Рекомендации по выбору

Расчет расширительного бака

Заключение

Какой мембранный бак выбрать?

Обзор гидроаккумуляторов на российском рынке

1.

2. Мембрана бака.

3. Фланец

4. Цены

Подведем итоги

Как выбрать расширительный бак для отопления частного дома

Как выбрать расширительный бак для отопления

Доступные типы решений

Сложности выбора: требуемый запас

Формула расчета

Техника безопасности

Обслуживание

Заключение

Мембранный расширительный бак системы отопления

Что такое мембранный расширительный бак

Преимущества мембранных расширительных баков

Конструкция расширительного мембранного бака

Выбор мембранного бака

Расчет объема расширительного мембранного бака

Установка расширительного мембранного бака

Возможные поломки

Как выбрать мембранный расширительный бак для системы отопления? Как установить мембранный бак Расширительный бак.

Описание конструкции и принципа действия

Особенности и характеристики

Монтаж и обслуживание

Мембранный бак Reflex Применение и обеспечение качества

Заключение

Устройство и принцип работы расширительных баков для отопления

Открытые резервуары

Закрытые резервуары

Установка мембранного расширительного бака

Важные рабочие характеристики и расчет объема компенсатора

Видео: установка расширительного бачка

Расширительный бак

Аккумулятор

Принцип действия и устройство расширительного бачка

Типы расширительных баков

Как выбрать расширительный бачок без ошибок

Правила установки расширительных бачков

Устройство и функции этого оборудования

Типы мембранных резервуаров

Устройство сменной мембраны

Устройство с фиксированной диафрагмой

Как правильно выбрать устройство?

Особенности самостоятельной установки

Полное руководство по расширительным баллонам / мембранным бакам

по сравнению с деаэратором: выбор

Полы с подогревом: полное руководство по полам с подогревом

Как работает теплый пол?

Сколько стоит установка теплого пола?

Дорогое ли использование теплого пола?

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

Мокрый пол или сухой пол системы отопления

Какая изоляция нужна для полов с подогревом?

Является ли теплый пол лучшим вариантом для моего дома?

Подходит ли теплый пол для старого дома?

Какой пол для теплого пола лучше?

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Насколько легко контролировать теплый пол?

Как выбрать правильную тепловую мощность
