Металлический каркас под сэндвич-панели: виды и преимущества

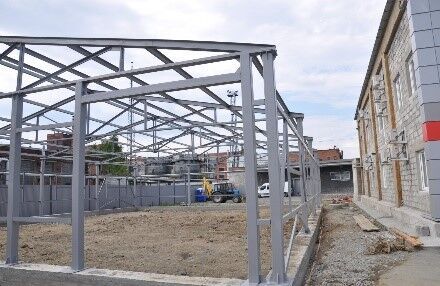

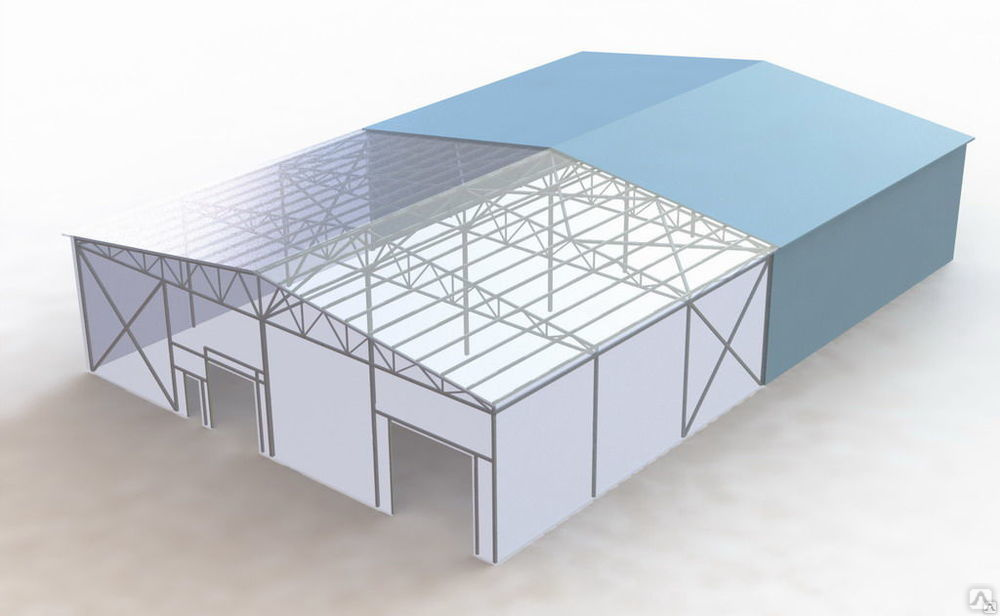

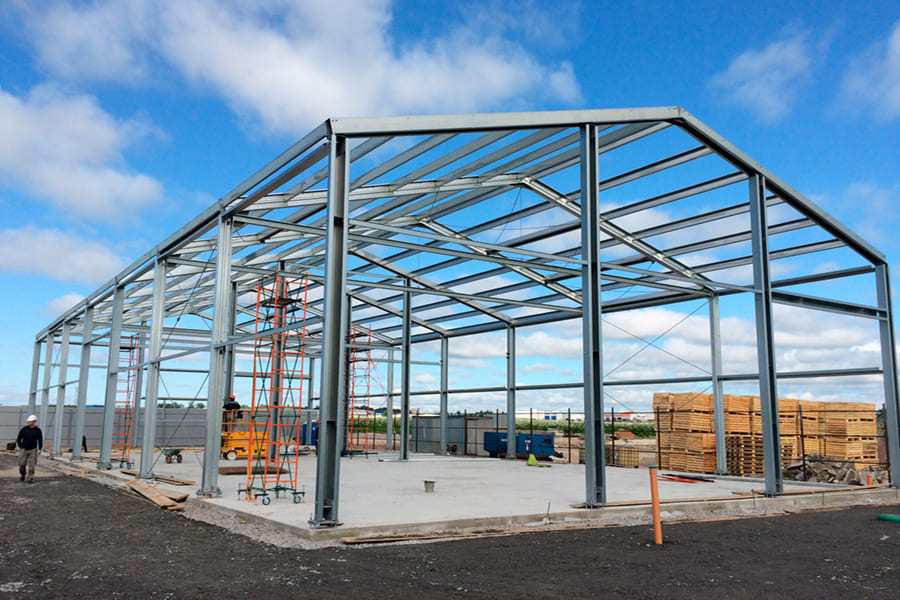

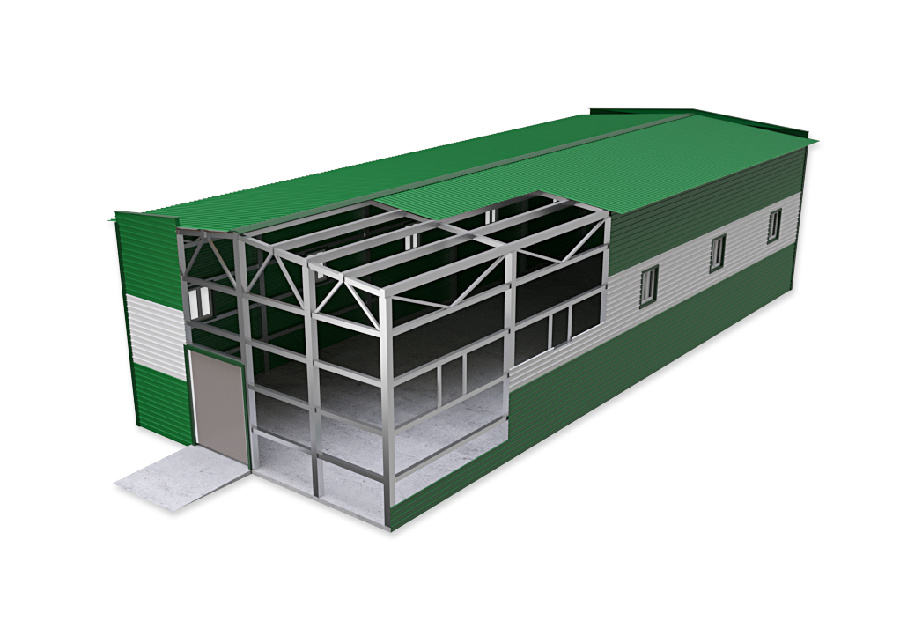

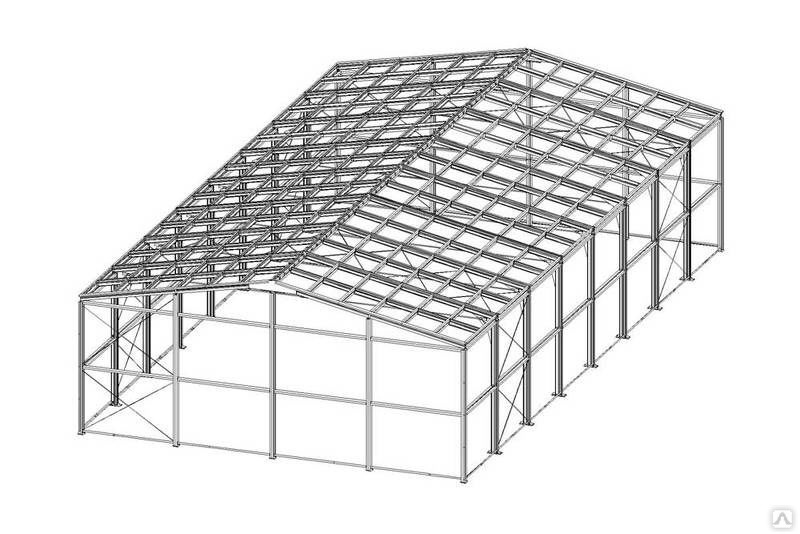

Виды металлических каркасов для строительства быстровозводимых зданий

Для строительства зданий используются два вида каркасов – легкие металлические конструкции (ЛМК) и легкие тонкостенные стальные конструкции (ЛСТК). Для изготовления ЛМК используется черный горячекатаный металлопрокат толщиной более 4 мм (двутавры, трубы, швеллеры и т.д.). Применяется для возведения больших по размеру и высотных зданий. Части каркаса скрепляются между собой с помощью сварки или болтами.

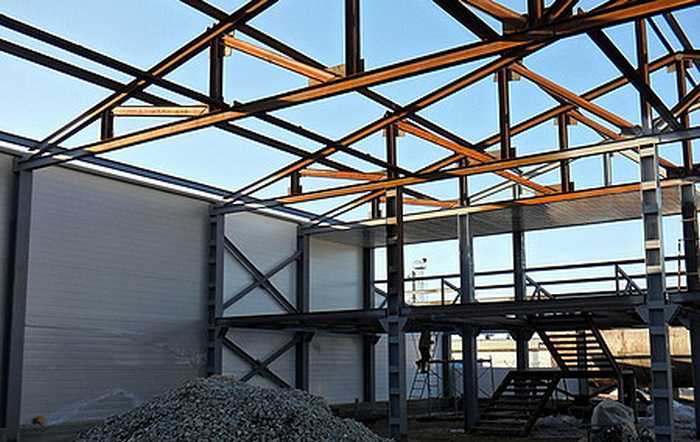

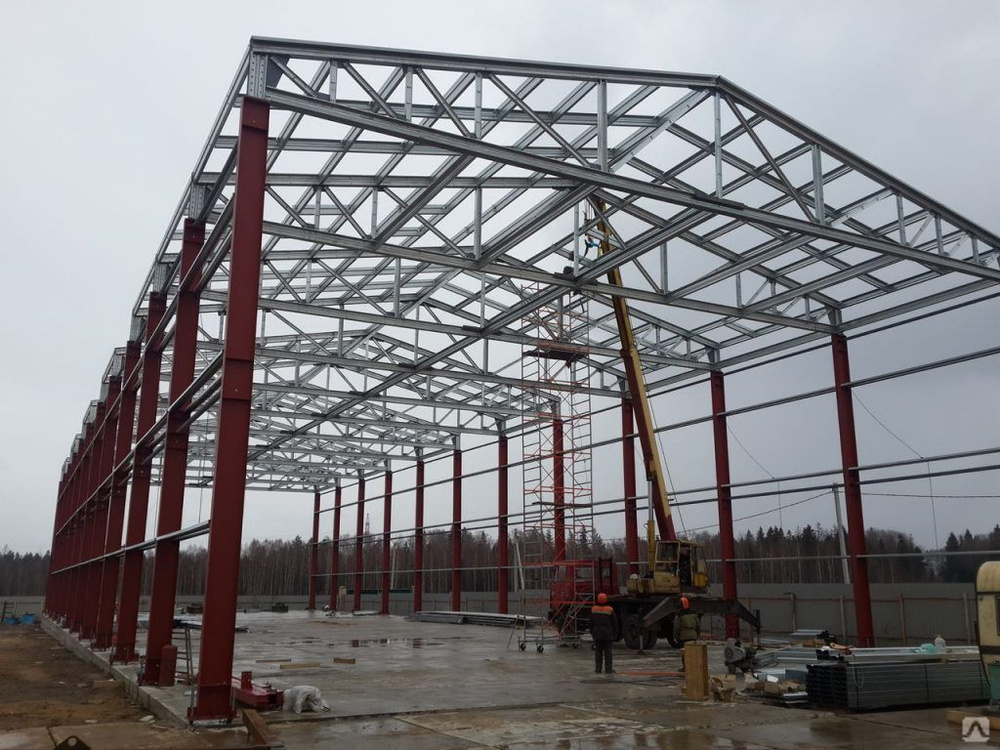

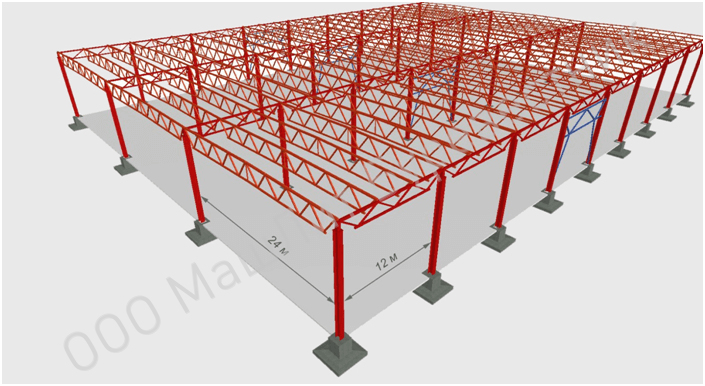

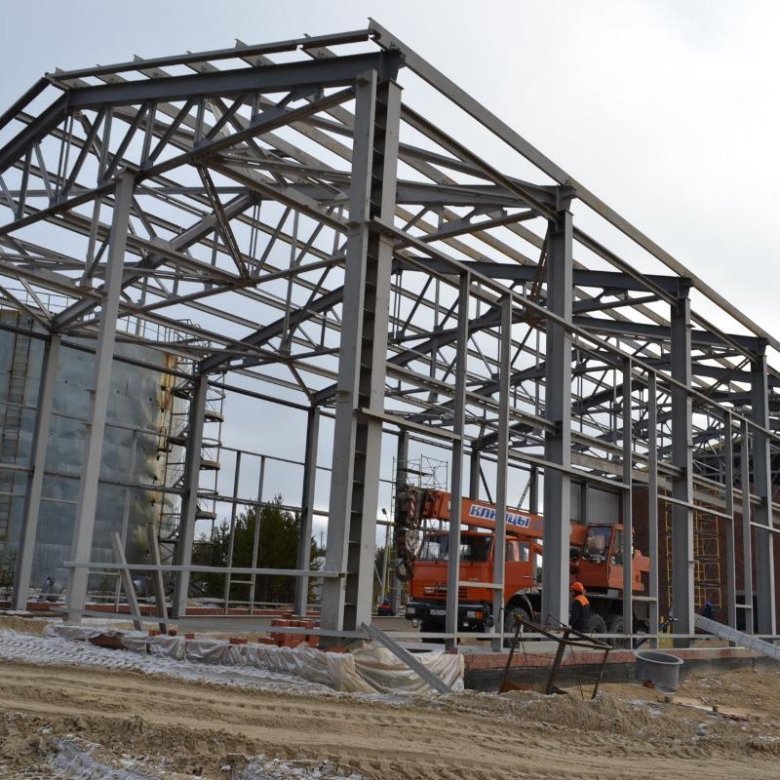

Каркас из черного металла способен выдержать большие продольно-поперечные нагрузки, поэтому используется для возведения торгово-офисных центров, автосалонов, административных зданий, спортивных объектов и т.д. Ширина пролетов может превышать 25 метров.

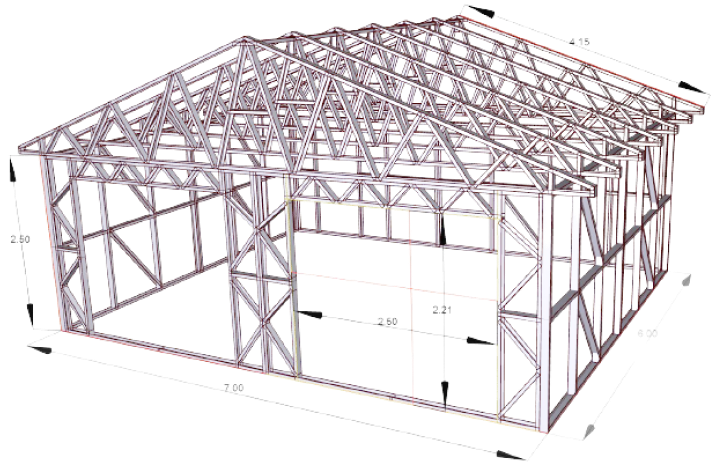

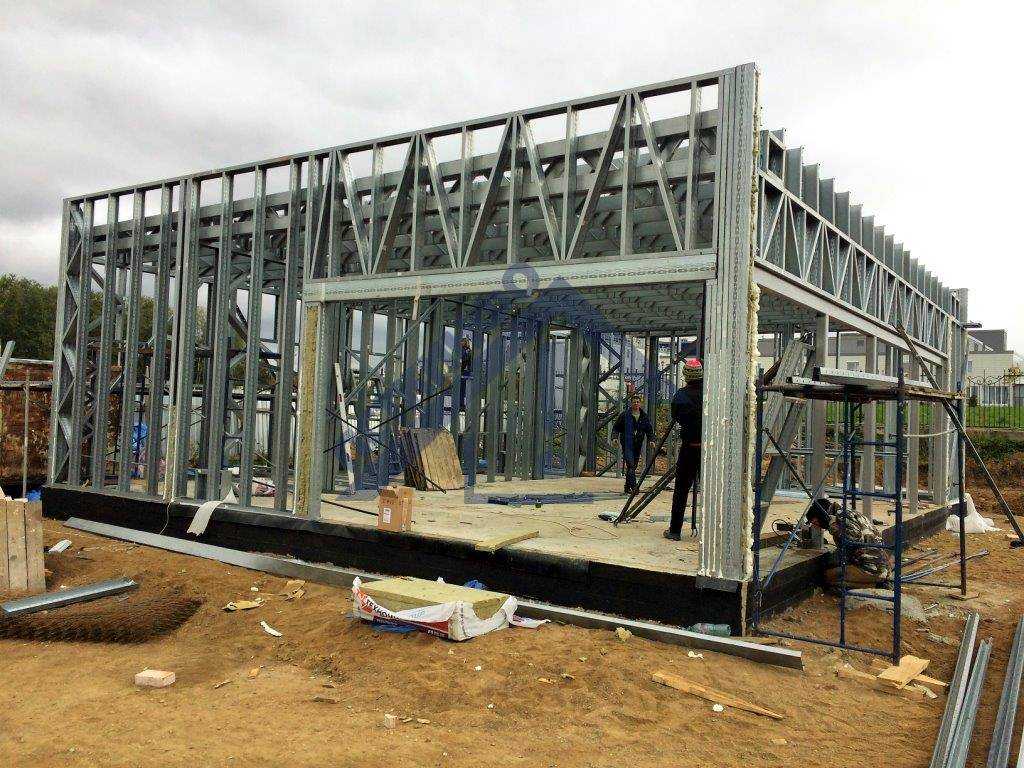

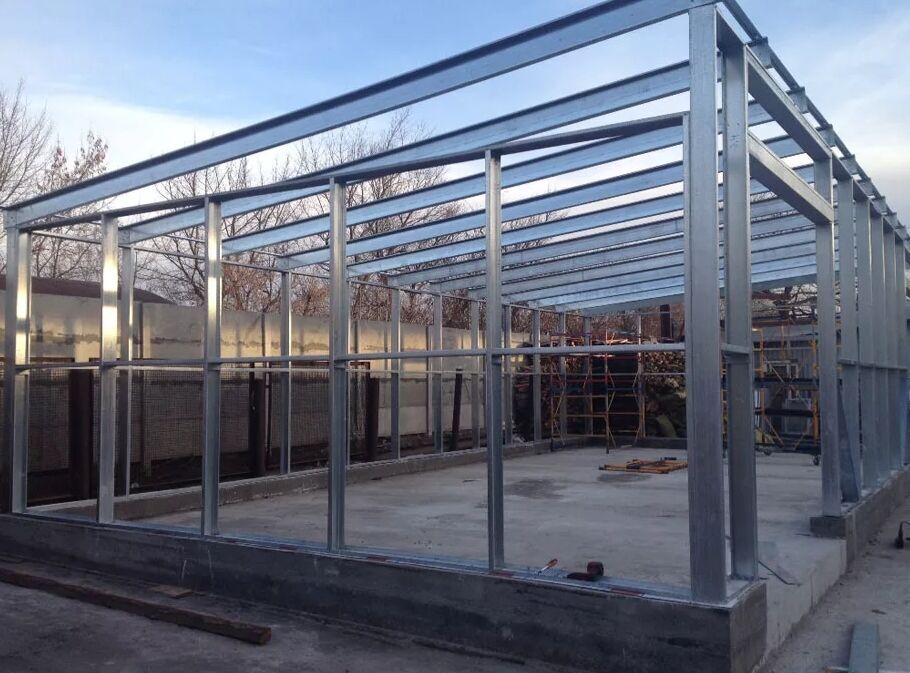

Металлоконструкции каркаса из ЛСТК производят из профильного стального листа толщиной не более 3-4 мм и используют для строительства небольших зданий и сооружений. За счет использования более тонкого металла общий вес таких конструкций значительно меньше ЛМК, но из-за применения оцинкованной стали для их производства стоимость ЛСТК будет выше. Монтаж таких конструкций менее трудоемкий и более быстрый, так как они крепятся с помощью саморезов.

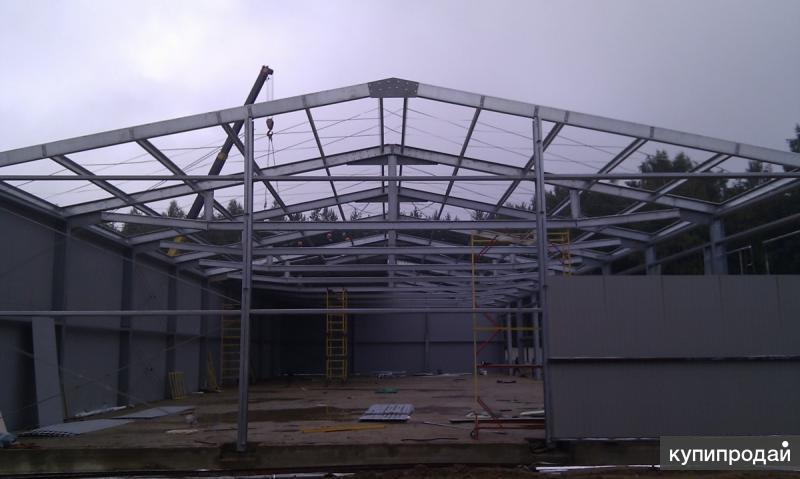

Тонкие стальные конструкции применяются для возведения всех видов сельскохозяйственных построек – овощехранилищ, складов, ангаров, животноводческих комплексов, а также для строительства торговых объектов, гаражей, центров СТО, бытовых помещений и др.

Преимущества металлического каркаса

  • Изготавливается в заводских условиях, поступает на строительную площадку полностью готовым к сборке. Все детали каркаса будут промаркированы, поэтому собрать его довольно просто.
  • Изготовление каркаса выполняется по типовому или индивидуальному проекту с учетом размеров, назначения здания, общего веса сооружения и ограждающих конструкций. На этапе разработки проекта определяется тип фундамента, размеры и вид сэндвич панелей.
  • Металлические конструкции каркаса имеют небольшой вес, поэтому не нужно использовать тяжелую строительную технику для их транспортировки и монтажа.
  • Возможность сборки каркаса в любое время года и при любой погоде.
  • Благодаря опорным элементам здания отличаются высокой прочность, надежностью и долговечностью.
  • Быстрота монтажа. На строительство быстровозводимого здания потребуется от 1 до 3-6 месяцев.
  • Металлический каркас делает здание устойчивым к ветровым и сейсмическим нагрузкам.

Для строительства здания можно выбрать один из множества типовых проектов (что значительно удешевит стоимость готовой постройки), а также заказать индивидуальный проект, в котором будут учтены все рекомендации и пожелания заказчика, а также особенности эксплуатации здания и его назначение. На основании утвержденного проекта выпускается металлический каркас и комплект сэндвич-панелей, который доставляется на стройплощадку. К комплекту строительных материалов прилагается подробная инструкция по сборке, в соответствии с которой проводится монтаж.

Компания «РосСельПром» является ведущим производителем высококачественных кровельных, стеновых, акустических сэндвич панелей. Наши специалисты выполнят весь объем работ по строительству быстровозводимого здания – начиная от разработки проекта, заканчивая монтажом здания «под ключ». Подробную информацию по вопросам сотрудничества можно получить по телефонам: +7 (812) 945-62-32, +7 (812) 677-21-73.

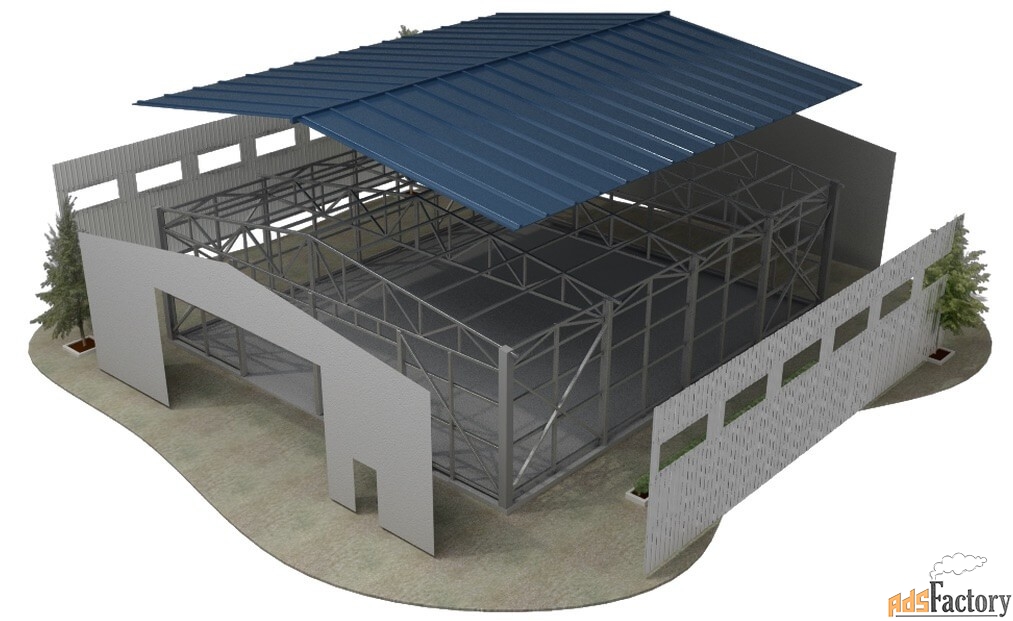

Крепление сэндвич панелей к металлическому каркасу

Содержание

  1. Перед началом монтажа изделия
  2. Основные правила монтажа сэндвич-панелей
  3. Подготовка основания
  4. Установка стеновых сэндвич панелей
  5. Горизонтальный вариант монтажа
  6. Вертикальный вариант монтажа
  7. Монтаж кровельных панелей
  8. Правила установки кровельной панели
  9. Крепление сэндвич панелей
  10. Обработка сэндвич панелей
  11. Особенности монтажа и ухода за поверхностью

СИП (Структурная Теплоизоляционная) панель имеет трёхслойную структуру, что внешне напоминает обыкновенный сэндвич. Отсюда, собственно, и название.

Внешние слои изготавливаются из прочного материала:

  • ориентированно-стружечная плита;
  • фибролитовая плита;
  • гипсокартонный лист;
  • гипсоволокнистый лист фанеры;
  • обыкновенный фанерный лист;
  • пластик;
  • сталь.

Между ними размещается теплоизоляционный слой из следующих материалов:

  • пенополистирол;
  • пенополиуретан;
  • базальтовая минеральная вата;
  • фенолформальдегидный пенопласт;
  • стекловата.

Все слои склеиваются между собой посредством прессования (холодного или горячего).

Сэндвич панели можно классифицировать как стеновые и кровельные. В свою очередь, по типу профиля стеновые могут быть:

  • гладкие;
  • профилированные;
  • декоративные.

Кровельные:

  • профилированные с одной стороны;
  • профилированные с двух сторон.

Благодаря своим физическим характеристикам и простоте монтажа сэндвич панели приобрели огромную популярность в жилом и коммерческом строительстве.

Они используются при строительстве быстровозводимых домов и зданий на основе металлического каркаса. И, несмотря на то что монтаж панели может осуществить практически любой взрослый человек, без учёта определённых нюансов качество и срок эксплуатации может многократно сократиться.

Перед началом монтажа изделия

Для качественного и быстрого выполнения работ по монтажу необходимо уделить особое внимание на:

  • качество материалов, из которых изготовлены сэндвич панели;
  • крепёжный каркас;
  • инструменты;
  • вспомогательные материалы.

Самым надёжным и устойчивым к сейсмической активности, температурным перепадам и прочим внешним воздействиям является металлический каркас.

По этой причине его используют в коммерческом строительстве:

  • торговые центры;
  • промышленные помещения;
  • спортивные заведения;
  • административные и муниципальные учреждения и др.

В качестве инструментов обязательно пригодятся:

  • уровень;
  • ножовка по металлу;
  • шуруповёрт;
  • электролобзик;
  • электропила;
  • прижимные устройства;
  • дрель;
  • захват и пр.

К дополнительным вспомогательным материалам можно отнести:

  • металлический или пластиковый уголок;
  • шурупы-саморезы с прокладкой;
  • анкерные болты с прокладкой;
  • дюбели;
  • герметик;
  • уплотнительная лента;
  • монтажная пена;
  • минеральная вата.

Основные правила монтажа сэндвич-панелей

Чтобы добиться качества, долговечности и надлежащий внешний вид всей конструкции при монтаже необходимо соблюдать следующие правила:

  • рабочий должен иметь опыт в подобном виде деятельности;
  • использовать соответствующие инструменты и материалы;
  • при загрузке, разгрузке и установке панелей во избежание травмоопасных ситуаций пользоваться специальными захватами и страховочными лентами;
  • чтобы не допустить деформации и нарушения поверхности внешних слоёв необходимо исключить любое излишнее механическое воздействие на панель;
  • при покупке обратить внимание на качество утеплителя, поскольку неправильное хранение (повышенная влажность воздуха или попадание атмосферных осадков) может привести к разбуханию и снижению термоизоляционных характеристик утепляющего материала;
  • не пользоваться такими инструментами, как шлифовальная машина, болгарка, газоэлектросварка и прочие, в процессе работы которых обрабатываемая поверхность сильно нагревается. В случае с сэндвич панелями термическое воздействие нарушает антикоррозийный слой, сокращая тем самым срок службы материала;
  • крепление необходимо осуществлять с помощью анкерных болтов или самонарезающих винтов с прокладкой для защиты панели в местах монтажного воздействия от внешних враждебных факторов;
  • в перерывах на ночь или на выходные места с открытым теплоизоляционным материалом накрывают полиэтиленовой плёнкой, чтобы туда не попала вода.

Подготовка основания

Поскольку сэндвич панели не относятся к несущим конструкциям, металлический каркас необходимо предварительно как следует подготовить.

Для этого нужно:

  • убедиться в его надёжности. Несмотря на то что смонтированные панели значительно добавят прочности всему сооружению, основная нагрузка ложится именно на сам каркас.
  • горизонтальные перекладины и вертикальные стойки должны быть расположены относительно друг друга на расстоянии, соответствующем размерам сэндвич панелей.
  • ширина и высота пролётов должны позволять закрепить СИП на расстоянии около 5-ти см. от их краёв с учётом стыковочного места.
  • вся металлическая конструкция предварительно очищается от грязи и покрывается специальными составами, защищающими от коррозии.

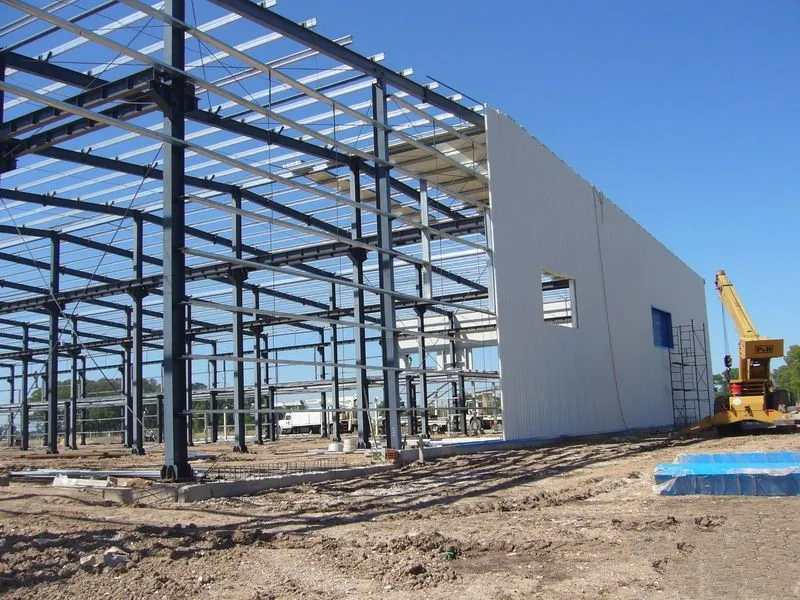

Установка стеновых сэндвич панелей

Монтаж стеновых сэндвич панелей подразделяется на горизонтальный и вертикальный варианты и осуществляется снизу вверх от цоколя. Чтобы снизить эффект вибрации и одновременно обеспечить плотное прилегание к плоскости несущего каркаса используют самоклеящуюся уплотнительную ленту.

При этом особое внимание уделяют правильному стеканию воды. Ширина опоры не должна быть менее 60-ти см. В местах стыковки с оконными и дверными проёмами зачастую требуется обрезка панелей, которая осуществляется инструментами с исключительно холодным видом резки.

Горизонтальный вариант монтажа

Выбор горизонтального или вертикального вариантов монтажа зависит от геометрических характеристик несущего каркаса, а также от способов раскройки панельного материала с целью минимизации отходов. Таким образом, для горизонтального монтажа необходимо обеспечить между захватами расстояние не менее 2,5 м и 0,4 – 0,5 м для концевых свесов.

Процесс монтажа начинается с первого ряда, устанавливаемого на цоколь. Чтобы выдержать правильное ровное направление сэндвич панели выравниваются по заранее нанесённым рискам. Все образовавшиеся стыки и соединения уплотняются с помощью минваты или монтажной пены. Также используют силиконовый герметик.

Вертикальный вариант монтажа

При вертикальном монтаже все технические моменты полностью соответствуют предыдущему. Единственным отличием является начало крепления сэндвич панелей.

В данном случае всю работу начинают с любого, но обязательно нижнего, угла конструкции. Панель также устанавливается на цоколь. Монтируется весь нижний ряд, затем – второй и т.д.

Монтаж кровельных панелей

Кровельные панели гораздо прочнее стеновых. Поэтому они способны выдержать большую снеговую и ветровую нагрузку. Кровельный монтаж начинается после возведения стен и является более ответственным и сложным видом работ.

Поэтому учитываются все нюансы:

  • тип кровельных плит;
  • вид профиля;
  • размер;
  • места примыканий;
  • количество, расположение и вид элементов соединения;
  • крепёжные узлы;
  • скат крыши.

Правила установки кровельной панели

При монтаже кровельных «сэндвичей» обычно придерживаются следующих правил:

  1. Для снижения вероятности повреждения панелей во время подъёма на «ферму», а также деформации из-за температурных атмосферных колебаний их длина не должна превышать 10 м.
  2. С целью увеличения прочности кровли максимальное расстояние между прогонами выполняют в пределах 2-х м.
  3. Оптимальный уклон крыши должен находиться в пределах 7 — 15°.
  4. Герметичность обеспечивается путём нанесения герметика в пазы замков перед скреплением панелей между собой.

Крепление сэндвич панелей

От выбранных крепёжных элементов и от способа их использования зависит прочность и долговечность всего сооружения.

Поэтому в процессе монтажа необходимо учитывать такие моменты:

  • Анкерные болты, саморезы или дюбеля должны крепить панель под углом 90°.
  • Расстояние от места крепления до края «сэндвича» должно быть в пределах 50 – 75 мм.
  • Крепёжные элементы с уплотнительными шайбами должны прилегать к поверхности панели очень плотно, но при этом не деформируя её.
  • Количество элементов крепления должно соответствовать весу сэндвич панелей, их размерам и геометрическому расположению на каркасе, а также погодным условиям региона.

Обработка сэндвич панелей

Сэндвич панели отличаются друг от друга в зависимости от технологии производства и исходных материалов. Отсюда, как вывод, для их обработки потребуются различные инструменты.

  • Прямой срез СИП-панелей без повреждения защитного слоя можно получить с использованием ручных инструментов или циркулярной ручной пилы.
  • Стальные отлично обрезаются пилой или ножницами по металлу.
  • Пластиковые обрабатываются электролобзиком или ножовкой.

Особенности монтажа и ухода за поверхностью

  • При выборе типа сэндвич панелей для дома необходимо понимать в каких условиях они будут эксплуатироваться, так как от влажности воздуха могут резко ухудшиться основные характеристики некоторых видов теплоизоляторов (в частности – минвата).
  • Монтаж панелей с минеральной ватой должен проводить с использованием респираторов.
  • Избегать вероятности повреждения антикоррозийного слоя.
  • Проводить профилактический осмотр не реже 1 раза в год.
  • Смывать загрязнения.
  • Восстанавливать повреждённый защитный слой путём нанесения соответствующих красителей.

Зная все нюансы и применяя технические рекомендации при монтаже сэндвич панелей, качество, эффектный внешний вид и долгий срок эксплуатации может добиться не только специалист в этой области, но и любой желающий и уважающий себя застройщик.
