Минимальный проем для лестницы на второй этаж – какой нужен и должен быть портал для лестницы на второй этаж в частном доме, проем в перекрытии и плите

Содержание

Резка лестничных проемов на второй этаж: расчет размеров

В процессе проектирования лестницы важным этапом является также расчет лестничного проема. Проем под лестницу – это отверстие, сделанное в перекрытии, которое необходимо, чтобы установить конструкцию. Для того чтобы при монтаже лестничного марша не возникло сложностей, а также чтобы спуск на лестницу был удобным и безопасным, необходимо максимально точно произвести все расчёты. Как сделать лестничный проем, а также каковы его оптимальные параметры, мы рассмотрим в данной статье.

Разновидности

Проем под лестницу на второй этаж может иметь различную форму. В зависимости от конструктивного исполнения выделяют несколько видов проемов для лестницы:

  • Круглой формы. Этот тип используется при установке винтовых лестниц. Он смотрится очень аккуратно, оригинально и изящно.
  • Прямоугольной формы. Именно такой проём чаще всего конструируют при установке лестниц в частных домах. Этот вид наиболее прост в плане проектирования и дальнейшей отделки. Размеры проема должны соответствовать параметрам лестничного марша.
  • В форме полукруга или овала. Эта разновидность также прекрасно подходит для винтовых конструкций, великолепно смотрится в совокупности со спиральной лестницей, имеющий разные обороты.
  • Проем нестандартной формы. Обычно такие проемы являются частью уникальных дизайнерских интерьеров. Это могут быть трапециевидные формы, многоугольники или что-то другое. Хозяева стремятся создать в доме необычную оригинальную конструкцию, а полёт дизайнерской фантазии зачастую не имеет границ.

Основные требования к лестничным проемам

  1. Резка лестничных проемов в перекрытиях в обязательном порядке  предполагает наличие свободного пространства снизу. Площадка должна быть не менее 1 м в длину. А если рядом с ней расположено более одной двери, то ее площадь должна быть ещё больше, чтобы было возможным одновременное открывание дверей и безопасное перемещение человека по лестнице.
  2. Конструируя лестничный проем, ориентируются на среднестатистический рост человека. Поднимаясь по лестнице, он не должен касаться головой потолка ни на одной из ступеней. Чем просторней проём лестницы, тем удобнее будет ею пользоваться.
  3. Лестничный проем должен быть хорошо укреплен, чтобы в ходе эксплуатации лестницы перекрытие не обрушилось.
  4. Проём для прямой лестницы должен иметь прямоугольную форму, винтовые конструкции требуют создания круглого проема.

Расчёты

При монтаже проема для лестницы на второй этаж необходимо сделать расчёт размеров проема. Если лестница состоит из одного марша, то ширина лестничного проема будет равна на ширине ступеней с учётом расстояния, необходимого для установки перил. Двухмаршевые конструкции предполагают удвоенную величину данного параметра.

Длина проема напрямую определяется уклоном лестницы. В среднем расстояние между каждой ступенью и перекрытием должно составлять не менее 2 м.  В точке, где высота становится ниже данной отметки, как раз и должен начинаться лестничный проем.

Теперь рассмотрим, как рассчитать проем для лестницы на второй этаж. Для этого вам необходимо будет в первую очередь определить длину,  ширину лестницы, глубину и высоту ступеней, а также высоту лестничного пролета.

Рекомендуемым размером высоты ступеней является интервал 15-18 см. Для того чтобы определить их количество, расстояние от пола до потолка делят на высоту ступени. Полученный результат округляют. Как правило, количество ступеней одного лестничного марша составляет от 3 до 18. Если ступенек больше, то лестницу разбивают на несколько маршей, разделяя их промежуточными площадками.

Если вы планируете лестницу на мансарду, то достаточно ширины проема в рамках 60-70 см. Регулярно используемая лестница, спускающаяся в помещение, объединяющее несколько комнат, предполагает ширину проема не меньше 80 см.

Точка начала лестничного проема определяется следующим образом:

  • Вычисляется высота помещения от пола до потолка.
  • От данного параметра поочередно отнимается высота, на которой будет расположена каждая из ступеней лестницы.
  • Вычисление прекращается, когда полученное число составляет менее 200 см. Именно в этой точке необходимо начать резку проема.

После определения размеров проема для лестницы необходимо добавить по 5 см на каждую сторону. Это нужно, чтобы после монтажа конструкции было удобнее осуществлять ее отделку.

Изготовление лестничного проема

  1. Осуществив расчёт основных параметров будущей лестницы и проема, составьте подробный проект. Нанесите на него все имеющиеся значения. При проектировании ширины лестничного проема не забудьте добавить к ширине ступени расстояние, необходимое для установки ограждений.
  2. Нанесите контур с размерами лестничного проема на перекрытие. Удалите напольное покрытие в рамках имеющейся разметки.
  3. Далее производится демонтаж части балок. Их удаляют, соединяя между собой оставшиеся элементы. Обязательно усильте конструкцию, добавив поперечные балки, имеющие такое же сечение, как основные. Закрепите их на металлические уголки по всей длине проема.
  4. Надежно зафиксируйте установленные бруски со всех сторон.

Как сделать армированный лестничный проем в перекрытии из бетона смотрите на видео.

gidlestnic.ru

Как рассчитать размеры проема второго этажа под лестницу?

Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот – под небольшой проем выбирается подходящая конфигурация лестницы.

Основные параметры проема под лестницу

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:

  • форма проема;
  • длина и ширина проема;
  • толщина межэтажного перекрытия;
  • расстояние от пола до перекрытия;
  • расстояние от ступеней до потолка.

В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.

Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0.9-1.1 м. Более комфортабельные лестницы делаются шириной до 1.5 м, соответственно, такой же будет и проем.

Длина проема под прямолинейную лестницу рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было не менее 1.9 м. Если проем сделать недостаточно длинным, при подъеме и спуске человек будет задевать головой край межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема составит не менее 3.5 м.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата. В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым – не менее 1.9 м.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации. В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0.8 м, то проем будет не менее 1.6 м по длине и ширине, либо же в диаметре, если он круглый.

Завершение

Чтобы не вникать в детали расчетов размеров проема для лестницы и не допустить досадных ошибок, обратитесь в нашу компанию «Новая Лестница». Опытный специалист приедет к вам бесплатно, рассчитает абсолютно все параметры проема с учетом нюансов, конфигурации лестницы, имеющегося пространства и прочих критериев.

Загрузка…

newlestnica.ru

Лестницы для малых проемов: какую лучше выбрать

Лестница «гусиный шаг» в малом проеме

Расширить площадь маленького строения можно, устроив над ним второй этаж. Чтобы соединить уровни, требуется сооружение лестницы, которая должна быть компактной.

Важно так же, чтобы это была удобная и достаточно безопасная конструкция, которая не займёт много места. Какими бывают лестницы для малых проемов — их особенности и способы монтажа, подскажет статья.

Содержание статьи

Особенности конструкций

При сооружении на второй этаж лестницы, практически всегда приходится выбирать между экономией пространства и удобством передвижения.

Для этих целей используются несколько видов лестниц:

  • Прямые маршевые. Это самые комфортные конструкции при небольшом угле наклона. Но для небольших проемов и площадей помещений такие модели изготавливаются достаточно крутыми, что значительно снижает безопасность и удобства пользованием лестницей;
  • Лучшее решение для малых помещений – винтовая лестница для маленького проема. Она занимает немного места, имеет довольно большой угол наклона, что позволяет безопасно пользоваться устройством детям и пожилым людям, но с соблюдением осторожности. Минусом спиральной лестницы является сложность при транспортировке громоздких предметов;
  • В небольших помещениях удобно устанавливать поворотные лестницы. Это компактные конструкции, позволяющие максимально экономить пространство в небольшом помещении;
  • Модульная лестница в малом проеме — это наиболее компактная конструкция. Зрительно легкие и воздушные, они абсолютно не перегружают интерьер помещения деталями. Стильный дизайн лестницы в узком проеме украсит современный интерьер дома и подчеркнет вкус его владельца. Но их лучше применять как дополнительный вариант, а основную лестницу выбирать более практичную – маршевую;
  • Приставные. Это неустойчивые конструкции, довольно опасные и неудобные для перемещения на второй этаж;
  • «Утиный шаг». В этом случае, человек полноценно может опираться на ступеньку лишь одной ногой;
  • Складные чердачные. Их неудобство – необходимость постоянно закрывать и открывать проем под лестницу.

Какой оставить проем для лестницы, какую установить конструкцию для подъема на второй этаж, каждый владелец определяет сам. При этом многое зависит от особенностей помещения и предпочтений жителей дома.

В круглый и квадратный потолочный проем для лестницы можно выбирать винтовую конструкцию. А для пожилых людей, стоит сооружать П-образные лестницы в прямоугольном проеме, несмотря на то, что изделия занимают больше места.

Выбор вида лестницы для маленького проема

Совет: В строительстве существует золотое правило: чем больше лестничный проем — тем комфортнее будет лестница для него, а с уменьшением проема — ухудшается комфорт передвижения между этажами. Необходимо учитывать, что главной проблемой маленьких проемов является то, что при подъеме человек головой упирается в потолок.

Схема устройства лестничного проема

Для примера можно рассмотреть установку маршевой лестницы с узким проемом в помещении с такими параметрами:

  • Высота от уровня пола первого этажа до уровня пола второго — 2600 мм;
  • Высота проема от пола первого этажа до потолка — 2050 мм;
  • Проем на втором этаже длиной — 1925 мм.

При установке в имеющийся проем лестницы из 13 ступенек с шагом 200 мм, после проведения расчетов, длина конструкции будет равна 3000 мм. Для наглядности это можно увидеть на фото.

Маленький проем для лестницы маршевого типа

Исходя из приведенного примера, между первой ступенькой лестницы и потолком расстояние составляет всего 1850 мм. Этого недостаточно для взрослого человека большого роста.

На схеме хорошо видно, что человек попадет в проем лишь после третьей ступеньки, когда расстояние между потолком и третьей ступенькой будет всего 1450 мм.

Вывод из приведенного примера: для установки лестницы при этих условиях, нужно или сделать больше угол наклона лестницы, уменьшив комфорт, или увеличить длину проема, сделав его 3000 мм.

Условно маленькие проемы можно разделить на 4 категории:

  • До размеров 935х650 мм. В таком проеме могут устанавливаться лишь чердачные лестницы или стремянки. Для других вариантов сооружений проем слишком маленький;
  • От размеров проемов от 935х650 мм до 1200х900 мм, можно устанавливать лестницу с гусиным шагом. Такая лестница может иметь несколько исполнений. Углы наклона конструкции могут колебаться в пределах 50° — 72°;
  • При размерах проема 1,2х0,9 м до 2,3х0,8 м, лучшим вариантом будет устройство винтовой лестницы;

Совет: При таких размерах следует позаботиться о свободной территории за проемом на нижнем этаже. Это связано с тем, что для увеличения длины ступеньки, чтобы конструкция была более комфортной, конструктор выводит ее за габариты проема на первом этаже. В этом случае, на первые четыре ступеньки человек будет подниматься под потолком.

  • В проемы с размерами более 2,3х0,8 м, можно вписать маршевую лестницу, комфортную для эксплуатации.

Какой должен быть проем для лестницы «гусиный шаг»

Поворотная лестница в малом проеме

Места установки лестниц

Для монтажа в малый проем лучше всего подходят винтовые и модульные конструкции.

Их преимущества:

  • Универсальность;
  • Возможность монтажа сооружения в углу помещения, у одной из стен, в центре комнаты;
  • Можно устанавливать в здании с любой архитектурой, без необходимости дополнительной его перепланировки.

В такой ситуации, оптимальный вид конструкции: винтовая лестница в узкий проем, монтируемая на больцах.

  • В этом случае, трапециевидные ступеньки крепятся к опорной стойке узкой стороной, а наружная сторона ступенек ограничивается перилами (см. Перила для лестницы: виды конструкций и материал для их изготовления), которые могут прикасаться к стенам.
  • При этом, для изготовления перил и балясин обычно применяется тот же сорт древесины, как и для ступенек.
  • Для отдельно стоящей от стены лестницы, перила могут изготавливаться из разных материалов, которыми могут быть: стекло, металл, пластик. Это будет служить дополнительным декором конструкции.
  • При монтаже маршевой лестницы следует освободить место возле стены. Один пролет упереть в опорную стену, а второй — закрепить к ней.
  • Модульную лестницу можно устанавливать при любой планировке комнаты.

Совет: При выборе винтовой или модульной конструкции, следует учитывать их опасность при передвижении детей и пожилых членов семьи.

Типы проемов небольших размеров

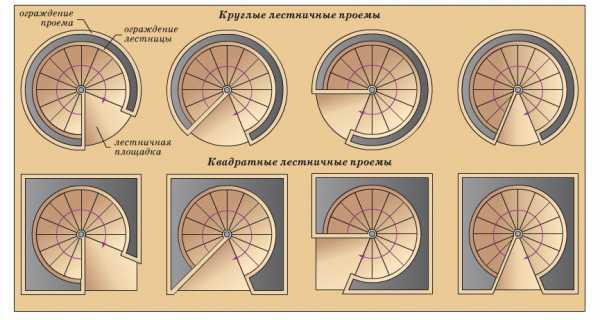

Виды проемов для винтовых лестниц

Прежде, чем монтировать конструкцию для подъема на второй этаж в своем доме, стоит определить, какой нужен проем для лестницы, подобрать его оптимальные параметры. Просвет в потолке, который завершает подъем, можно выбирать самый разный, что зависит от вида лестницы, дизайнерских решений.

Форма потолочных отверстий может быть:

  • Прямоугольной. Это стандартный проем для лестницы, который чаще всего предпочитают владельцы своих домов. Проектирование и монтаж таких конструкций наименее сложные. Длина проема зависит от конфигурации и размеров лестницы;
  • Круглой. Используются обычно для винтовых моделей и выглядят аккуратно. Главным условием является попадание верхних ступенек непосредственно под окружность. При обустройстве круглого проема требуются гнутые элементы;
  • Полукруглой. Используются для винтовых и маршевых подъемов;
  • Нестандартной. В этом случае, проем может иметь самую разную форму. Такие конструкции используются при невозможности применения стандартных решений. Такие проемы могут иметь вид трапеции или многогранника, изготовить их своими руками достаточно сложно, но при необходимости возможно.

Расчет параметров проема

Параметры для расчета проема

Устройство проема под лестницу следует начинать с расчета его площади. При выборе размеров сооружения необходимо:

  • Учитывать планировку этажей;
  • Определить площадку под монтаж лестницы;
  • Наметить границы будущего проема.

Чтобы больше узнать о расчетах лестницы и проема для нее, стоит просмотреть видео в этой статье.

При подсчете размеров проема необходимо:

  • Спроектировать или выбрать проект самой лестницы, определив геометрию конструкции, ее уклон, количество ступенек, с учетом таких параметров, как:
  1. Высота лестничного пролета;
  2. Ширина лестницы;
  3. Длина сооружения;
  4. Высота ступеньки;
  5. Глубина поступи.
  • Высота пролета и размеры ступенек, определяют ступеньку, которая будет на уровне второго этажа. Для этого существует специальный алгоритм:
  1. Определяется высота потолка;
  2. От этого размера отнимаются последовательно высота каждой ступеньки;
  3. Остаток менее 2 см, обозначает, что все ступеньки поместятся под перекрытием, а остальные выйдут за пределы проема.
  • При планировании монтажа поворотной лестницы, ширину проема необходимо определять по уровню поворотных забежных ступенек, а длину — равную длине двух маршей. Для прямой лестницы люк делается больше, из-за отсутствия поворота конструкции. Для винтовой модели, проем равен диаметру окружности лестницы.

Дизайн лестницы в эркерном проеме

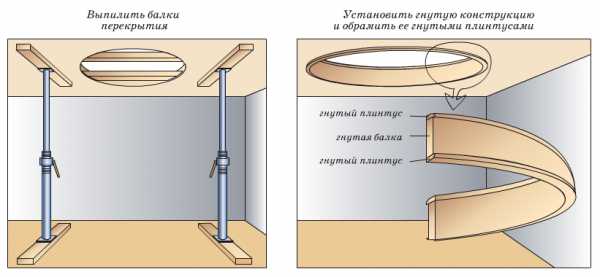

Лестничный проем в перекрытии из дерева

Проем в деревянном перекрытии

Проще всего лестничный проем изготовить в деревянном перекрытии, но с учетом некоторых нюансов.

Инструкция изготовления небольшого проема предлагает такой порядок работ:

  • Снимается по контуру покрытие на полу и потолке, по размерам соответствующим будущему отверстию;
  • На месте, которое отведено под проем, разрезаются 1 или 2 балки;

Совет: Нельзя разрезать большее количество балок перекрытия. Иначе оно потеряет свою прочность.

  • Монтируются парные элементы, размеры которых совпадают с основными балками. Они необходимы для крепления к ним 2-х деталей для формирования отверстия. Чтобы усилить конструкции, добавляются поперечные бруски, сечением, как у основных балок.
  • Все элементы соединяются между собой металлическим уголком и саморезами. При примыкании проема к кирпичной стене, с одной стороны балка крепится к ней.

Проем в плите из бетона

Совет: Чтобы цена изготовления конструкции была ниже, отверстие в бетонном перекрытии для установки лестницы следует предусмотреть на стадии строительства дома, выбрав его по размерам железобетонной плиты. После оборудования проема, лишнее пространство бетонируется.

Устройство проема в перекрытии из железобетона

Технология процесса включает 8 операций:

  • Устанавливаются параллельно плитам перекрытия стальные балки, по аналогии перекрытия из дерева;
  • Элементы свариваются в раму, с опорой на стену дома;
  • Армируются участки, которые затем заливаются бетоном;
  • Изготавливается на полу щит для низа опалубки. С помощью веревок он поднимается наверх и крепится к балкам опалубки, изготовленных из досок, поставленных на ребро или из арматуры, большого диаметра;
  • Изготовленные из проволоки петли, накидываются на балки;
  • Щит опалубки прижимается к смежным плитам перекрытия, закручиванием проволоки;
  • Щит накрывается полиэтиленовой пленкой, чтобы не протекал раствор;
  • Заливается бетонная смесь, проволока остается внутри бетона.

Какой проем для лестницы в потолке выбрать, как его изготовить, каждый выбирает самостоятельно, но при этом нельзя нарушать прочность потолочного перекрытия.

Если вы только проектируете или строите дом, а проема еще нет — не стоит экономить пространство, лучше оставить больше места. Помните: лестница под маленький проем не всегда комфортна и безопасна для передвижения.

olestnicah.ru

Расчеты лестницы на второй этаж с площадкой, высота и длины проема


Для того чтобы произвести расчет лестницы с площадкой, которую будут строить своими руками нужно определиться с местом для нее и видом. Увы, не все лестницы на второй этаж можно вместить в небольшое помещение, например, длинная маршевая без поворотной площадки может попросту не влезть в масштабы маленькой дачи или коттеджа. В любом случае, самостоятельный расчет лестницы на второй этаж не произвести без подготовки чертежа.

Для этого нужно предварительно сделать замер высоты помещения между этажами. Измеряют от уровня пола первого этажа до уровня пола второго, то есть в замер включают высоту межэтажного перекрытия второго этажа. Затем выбирают вид конструкции в зависимости от назначения и свободного пространства. Маршевая, даже с площадкой, в отличие от винтовой лестницы менее компактна, но более удобна для передвижения людей и габаритных грузов. Если все-таки установка винтовой лестницы не рассматривается, то для экономии пространства используют поворотные ступени или площадки.

После, делают расчет размера лестничного проема и приступают к расчетам длины конструкции. Для этого используют следующие данные: высота подступенка, глубина ступеней и их количество, а также угол наклона лестницы.

В настоящее время есть возможность произвести расчет лестницы с площадкой очень быстро. В этом помогут готовые программы в виде калькуляторов, размещенные на специализированных сайтах. С их помощью можно рассчитать все требуемые параметры конструкции и даже получить рекомендации, к примеру, если нужно увеличить количество ступеней, ширину площадки или ширину межэтажного проема. Если ситуация складывается так, что произвести расчет в онлайн-программе не представляется возможным, то можно сделать расчет своими руками. В данном случае речь идет о расчетах прямой или поворотной конструкции с площадкой.

Размеры лестничного проема

Под этим термином понимают технологическое отверстие в межэтажном перекрытии, куда устанавливается верхний конец марша. При этом для винтовой лестницы величина лестничного проема будет меньше чем для прямой маршевой конструкции, особенно с поворотной площадкой. На начальном этапе параметры лестничного проема характеризуются тремя измерениями: высота проема, длина и ширина.

Важно, когда рассчитали размер проема, то по периметру прибавляют по 50 мм с каждой стороны. Это необходимо, чтобы произвести декоративную отделку проема.

Высота между этажами и будет высотой проема. Она должна быть не меньше двух метров и не больше трех. Ширина проема – это длина ступенек. Обычно рекомендуемая длина ступеней от 90 до 100 см, в любом случае делать меньше 80 см недопустимо, такой размер используют лишь для спиральных конструкций. Длина проема маршевой лестницы с поворотной площадкой будет зависеть от конфигурации конструкции, длины площадки и пролетов. До этого нужно предварительно рассчитать параметры ступеней.

Габариты лестницы на второй этаж

Глубина ступеней, высота подступенка, длина пролетов, все в инженерной конструкции должно быть удобным для естественного движения любого члена семьи. Кроме биомеханики движения человека, не стоит забывать о функции переноса грузов. Часто инженерные сооружения поворотного типа и прямого используют, чтобы занести и вынести мебель, громоздкую кухонную утварь.

Для этих целей совсем не подходит спиральное или складное сооружение, зато конструкция с широкими и удобными маршами, где ширина ступени достаточна, чтобы не думать о движении подходит идеально. Для того чтобы построить оптимальную конструкцию лестницы на второй этаж, важно рассчитать подходящий угол наклона лестницы. Правильно проведенные расчеты — это гарантия безопасного движения по инженерному сооружению.

Рассчитываем крутизну конструкции

Угол наклона лестницы, в том числе с поворотной площадкой – это один из важных факторов удобства для подъема и спуска. Передвижение любого члена семьи по инженерному сооружению должно отвечать критериями безопасности. Это значит, что она не должна быть излишне крутой и в то же время пологой, рекомендуемый угол крутизны должен лежать в диапазоне 30–40, максимум 45 градусов.

Если угол меньше 30 градусов, то маршевая лестница получается очень пологой и, следовательно, излишне длинной, в условиях небольшого дома такие построить не удастся. Если крутизна угла 45 и больше, то спускаться и подниматься по ней опасно, особенно если в доме живут пожилые люди и маленькие дети. Угол наклона от 45 и больше градусов подходит для лестницы на второй этаж, которой не планируют пользоваться часто.

Ступени на площадку

Для получения данных о крутизне наклона нужно предварительно рассчитать размеры ступеней. Для этого важны основные параметры ступени: высота подступенка и глубина ступеней. Определить эти параметры можно самостоятельно или воспользоваться рекомендациями от опытных строителей. Второй способ предпочтительней, потому что учтены все требования по биомеханике движения человека.

Поднимаясь по лестнице, в том числе с поворотной площадкой, нога должна за один шаг полностью лечь, то есть глубина ступеней должна быть равна примерно 45 размеру ноги. Обычно человеку неудобно подниматься или спускаться по чересчур широким или узким ступеням. К примеру, в первом случае придется делать приставной шаг, и к концу марша человеку уже будет сложно подниматься. Если ступень узкая, то пятка будет свисать, а это риск опрокинуться назад, без поручней на такой лестнице не удастся удержаться.

Горизонтальная длина шага 58–66, в среднем 63 см. По известной формуле, где размер длины шага в горизонтальной проекции равен 2h+s рассчитывается s – глубина (проступи) на которую опирается нога и h – высота подступенка. В среднем глубина ступеней получается в диапазоне от 30 до 31,5 см.

Рекомендуемые соотношения высоты подступенка и глубина проступи следующие:

  • 16:30;
  • 17:29;
  • 18:28;
  • 19:27.

Оперируя данным соотношением можно рассчитать количество ступеней в пролете. Для примера возьмем соотношение 17:29 и сделаем расчет их количества. Для этого высоту помещения от уровня пола первого этажа до уровня пола второго, включая ширину перекрытия, делят на высоту ступени, в данном случае 290 разделим на 17 см. Полученное число округляют и получают искомое количество.

Для того чтобы получить общую длину марша лестницы в горизонтальной проекции ширина ступени умножается на количество. Оптимальное количество единиц опоры в пролете составляет 12–15 штук, если по расчету получается больше, то монтируют промежуточные или поворотные площадки. Причем совсем необязательно делить лестницу поровну, важно сделать удобную и красивую конфигурацию.

Далее, данные расчетов переносят на чертеж и получают проекцию прямоугольного треугольника, у которого известны оба катета: высота лестницы и ее горизонтальная проекция в области пола. Затем производят расчет гипотенузы данного треугольника. Таким образом, получают общую длину марша.

Когда известны все длины сторон производят расчет наклона конструкции, вычисляя синус угла. Если лестница получается излишне крутая или пологая, то обратными формулами корректируется ширина ступени, высота подступенка и так далее. Специалисты рекомендуют число ступеней делать четным, это позволит по ней ритмично двигаться в соответствии с естественными биомеханическими процессами человека.

Перила

Какой высоты должны быть ограждения на лестнице, особенно если она имеет поворотную площадку? На самом деле, лестничные марши можно делать совсем без ограждений, но если конструкция с большим углом крутизны или в доме есть пожилые люди, а также дети, то в целях безопасности перила лучше установить. Высота перил должна быть выше центра тяжести среднего человека, ориентировочно это уровень 90–110 см.

Особенность расчета поворотных лестниц

Если число ступеней в маршевом пролете большое, то лучше поделить лестницу площадкой. Когда хотят сэкономить площадь в доме, то маршевую лестницу делают поворотной конфигурации, например, в форме буквы «Г», это поворот на 90 градусов или в форме буквы «П», на 180. Такие лестницы очень хорошо «встают» в углу комнат или коридора.

Поворотные лестницы маршевого типа предпочтительней, чем винтовые. Причина в том, что в них можно сохранить удобную длину ступени, до 110–120 см и глубину проступи. Кроме того, если смонтировать между пролётами поворотной лестницы промежуточную площадку, можно отдохнуть и перевести дух. Кроме того, на таких инженерных конструкциях легче чем на спиральных заносить габаритный груз, и они выдерживают значительно большую нагрузку, чем винтовые.

Расчет поворотных лестниц с промежуточными площадками аналогичен методике расчета обычной маршевой, однако, есть небольшие отличия. При делении общей длины лестницы на марши уменьшают количество ступеней на 1–2, и на их месте считают длину и ширину площадки. Ее длина будет равна длине ступеней, ширина должна позволять комфортно развернуться и разойтись двум людям. Желательно, чтобы это расстояние было примерно равно длине ступени. Угол наклона в поворотных лестницах считают для каждого марша в отдельности.

Произвести расчет прямой маршевой или поворотной инженерной конструкции не так уж и сложно, главное, вспомнить начальные знания геометрии и аккуратно произвести перенести полученные данные на чертеж.

prolestnitsy.ru

Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж определяется исходя из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

В состав устройства входят:

  1. Опорные балки в виде тетив или косоуров.
  2. Опорные столбы, размещаемые для винтовых сооружений.
  3. Ступеньки.
  4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы создаются в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Последний не является обязательным. Перила выступают в качестве опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

  1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
  2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени, необходимо придерживаться рекомендуемого параметра их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличения до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3 – 18 ступенек. При увеличении количества, производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек должны обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но оптимальный параметр достигает до 28-32 см. Для создания точных расчетов потребуется формула, где обязательным критерием выступает сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 – h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют предусмотренным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты/ширины ступенек:

b = 63 – 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения параметров применяется определенное ранее число ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж варьирует в пределах 900 – 1400 мм.

Пример расчетов

Для создания проекта определяются основные размеры:

  • Н – отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
  • План здания 1-го этажа, где необходимо указать направление передвижения D по ступенькам и начала захода на марш E.
  • Длина шага 60 – 64 см. Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А+В = 60…64 см.
  • Глубина ступени составляет 20 – 32 см. Высота подступенка составляет 15 см.
  • Угол подъёма составляет от 23 до 37°. Если подъем меньше угла 23° – лестницу можно заменяют пандусом (ровной площадкой под наклоном), если больше 45°, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зная место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см : 19ст. = 26,32 см – ширина проступи.

Затем используется приведенная ранее формула 2А+В = 56,32 см, подъём образован под наклоном 29,4°. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2° и а длина 448 см. Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша равна ширине выхода на клетку:

  • Внутриквартирные сооружения составляют 90 – 100 см.
  • Здания с повышенным уровнем комфорта 1,25–1,5 м.
  • Садовые домики оснащаются маршем с шириной 70 – 80 см.

Ширина 80 см предусмотрена для вспомогательных конструкций простой формы. К ним относится подвальная или чердачная установка. Определение ширины производится между перилами или между балясинами и стеной.

Винтовые сооружения создают промежуток от центральной опоры до крайней части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречном друг другу направлении, предусмотрен промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180°.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм. Данные показатели образуются при наклоне марша в 30 – 40 гр. Кроме этого, существует ряд других важных требований:

  1. Установка лестницы производится в нежилой части здания.
  2. Межуровневые лестницы могут выходить на чердак. Тогда выход приходится близко к продольной оси чердака.
  3. При расчетах, катет, расположенный против угла в 30 гр., равен ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр., длина проема равна 6 м.
  4. Установка винтовых сооружений образует крутой угол. Это обусловлено ограничением в наличии свободного пространства.
  5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространства массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
  6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разрабатывается отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется измерением расстояния между проемами и параметров проема. Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При подготовке материалов, создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ производится с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешнего косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго сегмента деревянного устройства. В одночасье отделывается проём деревянными щитами. Все стыковки обеспечиваются посредством клея.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

Лестничный проем: виды, размеры, устройство, оформление



В случае не одноэтажного дома одним из важнейших элементов строения становится лестничный проем. Его проектирование и правильность выполнения всех этапов работ напрямую сказывается на удобстве эксплуатации и комфортности пользования верхним ярусом здания. Кроме того, важно грамотно обустроить проем для лестницы на второй этаж, иначе может начаться деформация потолка первого, а то и его обрушение. Для того, чтобы лестничный проем в дальнейшем не доставил жильцам дома массу проблем, нужно учесть массу факторов, о которых и пойдет речь в нашей статье.

Разновидности лестничных проемов на второй этаж

Сначала разберемся с тем, какие конструкции допустимы в плане подъема на верхний ярус. Собственно, сам проем является отверстием в перекрытии между первым и вторым этажом. В него выходят последние ступени лестницы, и для обеспечения максимального комфорта (а также абсолютной безопасности) пользователей нужно подобрать оптимальные параметры: как самого проема, так и выходящей в него лестницы. К ним относятся ширина и длина отверстия, крутизна подводящих к нему ступеней, высота между перекрытиями, ограждение лестницы и многое другое.

В зависимости от типа лестничной конструкции, с учетом эстетических предпочтений хозяина дома, вход на второй этаж может быть выполнен в разных вариациях. Самые распространенные следующие виды.

  • Круглый проем. Имеет аккуратный, изящный и лаконичный вид. Наиболее актуален для винтовых лестниц, поскольку занимает немного места и придает завершенность всей конструкции. Очень важна в оборудовании подобного проема точность расчетов: верхние ступени лестницы должно четко подпасть под его окружность.

Круглый проем

  • Овальный (как вариант – полукруглый) проем. Чаще опять-таки используется при оборудовании винтовых лестничных конструкций. Особенно хорош в случае спирали неполного оборота. Однако такая конфигурация прекрасно смотрится и в случае маршевых подъемов, в том числе и оборудованных промежуточными площадками.
  • Лестничный проем прямоугольной формы. Фактически является стандартным, именно таким образом оформлены конструкции в большинстве частных домов. Спроектировать и отделать прямоугольник наиболее просто, он вписывается практически в любой дизайн помещения. Но тут, опять же, требуется точный расчет: длина проема зависит от конфигурации и размеров марша лестницы. Так, если марш прямой, длина проема должна быть больше, чем, если лестничная конфигурация является 3-хмаршевой, разделенной промежуточными площадками.

Лестничный проем прямоугольной формы

В последнюю категорию можно отнести все нестандартные варианты: трапеции и многогранники. Обусловленной необходимости в создании таких проемов нет, это просто полет фантазии дизайнеров, вдохновленных конструкцией оформляемой лестницы и имеющейся тенденцией в дизайне интерьера. Отметим только, что создание и отделка проема сложной формы требует усилий, дополнительного вложения средств и последующего особого ухода.

Дизайнерские сложные формы

Расчетная часть

Проектировать лестничный проем на второй этаж нужно еще на этапе создания общего эскиза дома. Если здание уже возведено, и вы просто хотите перенести вход наверх в другое место, тщательно изучите планировку, как первого яруса, так и второго этажа. Сразу же отведите максимально разрешенные границы для проделывания отверстия в полу верхнего яруса и пространство на нижнем, которую могут занять ступени без ущерба для эксплуатации дома в целом.

Если второй этаж – это мансарда, либо если лестничный проем выходит в жилую комнату, площадь придется экономить. На выход в этих случаях отводится ширина не больше 70 сантиметров. Если же проем с лестницы выводится в холл, куда выходят двери из двух и больше комнат, ширина проема должна быть увеличена минимум до 80 сантиметров – это сделает передвижение более удобным.

Основные размеры лестниц

Свое влияние оказывает и вариант лестницы. Прямая версия в один марш требует максимальной длины и ширины проема. Угловая версия менее придирчива, размеры проема можно снизить благодаря применению промежуточных площадок и так называемых забежных ступеней. Наименьшие размеры имеют лестницы в 3 или 4 марша; по экономии пространства не менее выгодными являются винтовые варианты лестниц.

Винтовые варианты лестниц

Для определения длины и ширины лестничного проема на второй этаж потребуется ряд расчетов. В первую очередь проектируется собственно лестница: градус ее уклона, число ступеней в марше либо в витке винта, конфигурация конструкции. Расчету подлежит стандартный комплект показателей:

  • Ширина лестничного марша.
  • Высота одного из пролетов (или полной конструкции, если лестница состоит из единственного марша).
  • Общая длина всей лестницы.
  • Высота так называемого подступенка и глубина проступи – то есть ширина отдельно взятой ступеньки.

Лестничное устройство — внутренний монтаж

Учитывая все перечисленные параметры, рассчитываем предельно допустимый параметр высоты до верхнего перекрытия. То есть, высчитываем, какая по счету ступенька упрется в перекрытие между первым и вторым этажом и насколько это нас устраивает. Чтобы упростить расчеты, строителями разработан несложный алгоритм, доступный всем, кто способен считать на уровне начальной школы. Пошагово он выглядит следующим образом:

  • Замер дистанции от пола нижнего этажа до верхнего перекрытия.
  • Прибавление к нему толщины плиты перекрытия.
  • От полученного результата вычитается по одной планируемая высота ступеней лестницы.
  • Когда конечный результат станет меньше двух метров, делается остановка.

Итог: «отнятые» ступени располагаются по высоте между перекрытиями, оставшиеся будут входить в пространство лестничного проема.

Обустройство лестницы

Определившись с необходимой шириной, разумной длиной и предпочитаемой формой лестничного проема, можно приступить к его созданию. Только предварительно добавьте к расчетным размерам по 5 сантиметров в каждую сторону: они уйдут при отделочных работах. Теперь что касается собственно обустройства. Оно выполняется по следующему алгоритму.

  • Демонтаж части напольного покрытия в намеченной части помещения. Во многих случаях требуется также снятие отделки в нижней комнате, но на потолке.
  • Особого внимания требуют балки. Очень часто требуется их частичное удаление. Впоследствии балки нужно будет совместить с остальными элементами балочной конструкции. Обратите внимание: балки, что находились поперек проделываемого отверстия, должны иметь те же характеристики, что и основные несущие балки. Закрепляется конструкция угольниками, устанавливаемыми по длине сторон  лестничного проема.
  • На потолок нижнего этажа наносится чертеж, соответствующий предполагаемым работам. При его перенесении на плиту перекрытия делается допуск на отделочные мероприятия.
  • Усилительные балки фиксируются по всем сторонам проема.
  • Опорные балки подпираются домкратами или другими стойками в 50 сантиметрах (или далее) от усилительных.
  • В углах чертежа проделываются сквозные отверстия.
  • Пропиливаются контуры лестничного проема.
  • Удаляются выпиленные элементы. Из них формируются поперечные балки (двойные), которые упрочат полученные проем, продлят срок его эксплуатации и обезопасят его использование.
  • Край поперечной балки фиксируется с выпиленной частью, после чего продольные балки соединяются с кронштейнами. Последние крепятся между поперечником и отпиленным фрагментом балки, а поперечная соединяется с торцами отпиленных.

Примеры устройства лестничных проемов

Эта методика повторяется в отношении всех балок, присутствующих в месте проделывания лестничного проема. Если он впритык подходит к стене, конец поперечной балки необходимо заделать прямо в стену. Замечание касается и промежуточной площадки: если таковые в конструкции имеются, им рекомендуется придавать дополнительную опору, вбивая ее в стену. Если такой возможности нет, площадка должна быть оснащена добавочным опорным элементом.

Последний штрих

Останется только увязать лестничный проем с общей стилистикой пола, стен и остальных элементов помещения. Декоративное его оформление чаще всего сводится к шпатлевке поверхности. Аналогично обрабатываются прилегающие районы потолка и стен; с пола чаще снимают его исходную отделку, которую по окончании работ с проемом возвращают на место.

Что касается внутренних поверхностей проема, то их либо красят, либо, если не желают заниматься выравниванием плоскостей, оформляют накладными панелями.

И, наконец, лестничная площадка на втором этаже. Место небезопасное, особенно если площадка находится непосредственно посреди жилого помещения. Так что установка перил представляется крайне необходимым шагом. И завершат конструкцию, и украсят интерьер, и предотвратят травмоопасные ситуации.

Примеры отделки лестничных проемов





viascio.ru

особенности расчетов, определение размеров, способы устройства в потолке, разные варианты на фото, тематические видео

Лестничный проем — это своеобразное окно в межэтажных перекрытиях. Из этого обзора вы узнаете о видах проемов для лестницы, особенностях их расчета и устройства.

4 вида проемов для лестницы

Для комфортного, безопасного передвижения необходимо подобрать оптимальные параметры лестничного проема.

Проем для лестницы может быть любой формы от простого квадрата до сложного многоугольника

Конструктивное исполнение просвета в потолке, завершающего подъем, может быть самым различным. Оно зависит от конфигурации лестницы, дизайнерских решений. По форме потолочные отверстия классифицируют следующим образом:

  1. Прямоугольное. На фото стандартный вариант, его наиболее часто выбирают владельцы частных домов. Проектирование и исполнение в этом случае наименее сложное. Длина проема изменяется в зависимости от конфигурации и размеров лестничного марша.

    От правильно подобранных параметров проема зависит удобство пользования лестничной конструкции

    Обратившись в нашу компанию, вы сможете заказать лестницу под любой проем. Если потребуется ввыполнить рассчеты или установку лестничной конструкции, то наши специалисты помогут вам в этом. Лестница «Модерн» стоимостью 115,814 тыс. р.

  2. Круглое. Больше всего подходит для винтовых лестниц и выглядит аккуратно. Главное условие — верхние ступени должны попасть непосредственно под окружность.

    Для устройства круглого проема понадобятся гнутые конструкции

  3. Полукруглое. Подходит и для маршевых подъемов, и для винтовых. В нашем ассортименте также есть подходящие для этого проема лестницы:

    Винтовая лестница «Престиж» — идеальный вариант для небольших проемов. Наша компания предлагает это изделие по цене 73,691 тыс. р.

    Такая форма проема как нельзя лучше подходит для винтовой лестницы.

  4. Нестандартное. Под это определение попадает все многообразие форм. Воплощение их, как правило, вызвано не невозможностью использования стандартных решений, а творческим полетом фантазии дизайнера. Создать проем в виде трапеции или многогранника непросто, но если важнее всего результат, то стоит подумать и над таким вариантом.

    Создать проем нестандартной формы, как на 4 фото, непросто и под силу только специалисту

Расчет размеров проема

Расчет площади под сооружение лестничного проема имеет свои особенности. При его выполнении учитывают планировку первого и второго этажа. Заранее определяют площадку под установку лестницы и намечают границы для устройства проема. Много полезного по поводу расчета самой лестницы и проема под нее можно узнать, при просмотре этого видео:

Если лестница будет вести на мансарду или в одну комнату, то достаточно проема шириной 0,6-0,7 м. Когда нужен выход в холл, объединяющий несколько помещений, то для удобного передвижения нужна ширина проема не менее 0,8 м.

Расчету проема для лестницы предшествует определение основных параметров

Особенности расчетов размеров проема в потолке заключаются в следующем:

  1. Сначала необходимо спроектировать саму лестничную конструкцию — определить число ступеней, уклон, геометрию.

    Для расчета проема необходим проект самой лестницы

    Здесь не обойтись без расчета таких параметров:

    • высоты пролета;
    • ширины лестницы;
    • длины конструкции;
    • высоты подступенка;
    • глубины проступи.
  2. Исходя из высоты пролета и размеров ступеней, определяют, какая по счету ступенька окажется на уровне верхнего этажа. Для этого применяют специальный алгоритм:
    • определяют расстояние между полом и перекрытием, для чего от интервала между полом первого этажа и полом второго отнимают толщину перекрытия;
    • от результата отнимают последовательно по одной высоту ступеней;
    • прекращают действие, когда получится результат менее 2 м, это обозначает, что число отнятых ступеней поместится под перекрытием, а остаток выйдет за пределы проема.
  3. Если планируется монтаж поворотной лестницы, то ширина проема определяется по уровню забежных поворотных ступенек, а длина равна длине 2 марша. Люк для прямой лестницы будет большим из-за отсутствия поворота. Для винтовой конструкции проем равен окружности лестницы.

    Если требуется выполнить проем под лестницу в потолке с целью объединения квартир, расположенных по вертикали, то потребуется специальное разрешение и участие в работе специалистов

    Прямая лестница «Соло» от нашей компании занимает много места и предназначена для больших проемов. Цена 70,858 тыс. р.

Обустройство лестничного проема

Технология устройства проема разных видов перекрытий отличается разной степенью сложности

Лучше всего, когда расположение лестницы учтено уже в проекте дома. Тогда проем в перекрытии оставляют в процессе строительства, но бывает так, что проект хочется изменить или принято решение установить лестницу совсем в другом месте, тогда все приходится делать в уже смонтированном перекрытии.

Проем в перекрытии лучше заложить на стадии строительства дома
На фото схематически изображены параметры, от которых зависят размеры проема для лестницы

Успешное решение вопроса зависит от следующих 4 факторов:

  1. Расположения отверстия. При устройстве проема следует учитывать, что площадь пола значительно уменьшится. Лучший вариант — это когда существует возможность расположить конструкцию вдоль несущих балок, как на фото.

    Проем располагается возле стены, поэтому балки прикреплены одним концом в стену

  2. Ширины конструкции. Если лестница ведет в одно помещение, то достаточно ширины минимум 0,6 м, а если на этаже находится несколько комнат, то ширина проема увеличивается.
  3. Длины лестничного проема. Она должна быть такой, чтобы оставалось достаточно пространства между ступенями и потолком. Минимальное расстояние между балкой, обрамляющей проем в потолке и ступенями — 200 см.

    Надежность лестницы и удобство ее эксплуатации гарантирует точный расчет всех параметров

  4. Параметры самого проема выбирают исходя из типа лестницы, которая будет установлена впоследствии. Выбрав длину и ширину, добавьте припуск на отделку по 50 мм на каждую сторону.

Определиться с параметрами лестницы поможет это видео:

Лестничный проем в деревянном перекрытии дома в 4 шага

Проще всего выполнить проем в перекрытии из дерева, хотя и здесь есть свои нюансы. Если расстояния между несущими балками достаточно для его устройства, то никаких проблем не возникает, но если места недостаточно, то порядок действий следующий:

  1. Снимают покрытие пола и потолка по контуру, соответствующему будущему проему.
  2. Разрезают 1 или 2 балки на месте, отведенном под проем, но никак не больше, иначе перекрытие потеряет несущую способность.
  3. Монтируют парные балки, по размерам совпадающие с основными. Они нужны для того, чтобы к ним прикрепить еще 2 для формирования проема. Для укрепления конструкции добавляют поперечные бруски, сечение которых равно сечению основных балок.
  4. Соединяют между собой все элементы при помощи металлического углового профиля и саморезов. Если проем примыкает к кирпичной стене, то одна сторона балки прикрепляется к ней.

Проем в бетонной плите

Проем под лестницу в бетонном перекрытии лучше оставить еще во время строительства дома. По размерам он будет соответствовать стандартной железобетонной плите.

Проем лучше заложить в проект дома, но если этот момент упущен, лучше доверить его устройство специалистам

Лестница обычно занимает меньшую площадь, поэтому после оборудования проема, оставшееся пространство бетонируют. Технологический процесс состоит из 8 операций:

  1. Выполняют установку стальных балок, располагая их параллельно плитам межэтажного перекрытия. Технология их установки такая же, как и при устройстве проема в перекрытии из дерева.

    Технология монтажа стальных и деревянных балок идентична

  2. Сваривают между собой металлические балки так, чтобы получилась рама, опорой для которой служат стены дома.
  3. Армируют участки, подлежащие заливке.
  4. Изготавливают на полу щит, представляющий собой низ опалубки, подымают его при помощи веревок наверх и прикрепляют к балкам опалубки. Изготавливают их из досок, установленных на ребро или из толстой арматуры.
  5. Накидывают петли, изготовленные из проволоки, на балки. Между проволокой размещают монтажки.
  6. Прижимают щит опалубки к смежным плитам перекрытия путем закручивания проволоки.
  7. Накрывают щит пленкой из полиэтилена, чтобы избежать протечки раствора.
  8. Заливают бетонную смесь, оставляя проволоку внутри бетона. На этом фото наглядно представлена вся схема:

    При изготовлении металлической рамы, полки продольного профиля лучше направлять в середину. Это облегчит процесс устройства монолитного участка

Чтобы сделать невидимой металлическую раму, ее монтируют выше по отношению к нижнему краю плиты на 2-3 см. При заливке раствора в опалубку, он затечет под профиль и скроет раму. Чтобы цемент не отслоился, на нижнюю часть профиля приваривают короткие металлические штыри, а к ним прикрепляют штукатурную сетку.

Если же при проектировании дома, был упущен вопрос устройства проема под лестницу, то его можно сделать самостоятельно с использованием мощной болгарки, перфоратора и другого вспомогательного инструмента. Только делать его нужно на стыке плит, в противном случае вы ослабите перекрытие, и последствия могут быть самыми непредсказуемыми.

Имея мощную болгарку и перфоратор, проем в бетонном перекрытии можно вырезать самостоятельно

Действовать нужно по следующей схеме:

  • разметьте периметр проема;
  • высверлите перфоратором по углам сквозные отверстия;
  • с верхней и нижней части плиты пройдитесь болгаркой по периметру, не затрагивая арматуру;

    При помощи такого мощного инструмента сделать проем можно в любом перекрытии

  • возьмите перфоратор и сделайте ряд сквозных отверстий.
  • вооружитесь кувалдой и разбейте слабые места, а там, где куски бетона держатся на арматуре, удалите их ломиком;
  • срежьте болгаркой торчащую по периметру проема арматуру, устраните неровности, используя алмазный диск;
  • усильте проем стальными уголками, опирая их на края смежных плит.

    Проем обязательно нужно усилить стальным профилем

    Профессионалы для резки перекрытий используют специальное оборудование

Так как плиты перекрытия должны будут выдерживать вес лестницы и монолитного участка, то выполнять проем приведенным способом можно только для узких лестниц. Под широкие массивные лестницы устраивать проем таким методом недопустимо.

Для получения отличного конечного результата, необходимы точные расчеты, соблюдение базовых правил. Проем в потолке — конструкция небезопасная, поэтому к ее устройству следует подходить со всей серьезностью. Если у вас нет опыта, обращайтесь к нам. Наша профессиональная команда поможет вам советом, при необходимости выполнит рассчеты, подберет оптимальный вариант проема для понравившейся лестницы.

lestnicymaster.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
