Монтаж дымохода в бане: Дымоход в бане своими руками

конструкция, схема и установка дымохода банной печи

Дымоход – вертикальная инженерная конструкция, установленная внутри или снаружи бани. Предназначен для отведения продуктов сгорания топлива в атмосферу путём естественной или принудительной тяги. Правильная установка – гарант бесперебойной работы всей теплогенерирующей банной системы.

Содержание

1. Виды дымоходов
2. Из кирпича
3. Из керамики
4. Из стекла
5. Из асбеста
6. Из стали
7. Выбор дымохода
8. Внутренний дымоход
9. Наружный дымоход
10. Комбинированный вариант
11. Требования к устройству дымохода
12. Инструкция монтажа дымохода в бане
13. 1. Наружный:
14. 2. Внутренний:
15. На что нужно обратить внимание при монтаже
16. 1. Размер и форма:
17. 2. Диаметр
18. 3. Высота
19. Общие рекомендации по монтажу
20. Ошибки при установке дымохода
21. Правила эксплуатации дымохода
22. Советы по прочистке дымохода
23. Заключение

Виды дымоходов

Для производства дымоходов используются различные материалы. Выбор конкретного варианта зависит от технических и финансовых возможностей. Наиболее часто их делают из:

Из кирпича

Кирпич – отличный теплопроводник, а дымоход, выполненный из него, ещё на протяжении долгого времени по окончанию топки сохраняет тепло. К его явным преимуществам относятся безопасность и эстетичный внешний вид. Также пропадает необходимость в монтаже противопожарного узла, поскольку кирпич – негорючий материал, обладающий толстыми стенками. Однако минусов тоже достаточно:

1. Массивность. Кладка из кирпича имеет тяжёлую массу, что требует наличия прочного бетонного основания бани, глубоко погружённого в грунт.
2. Несовместимость. Современные бани наиболее часто оборудуют металлическими печами, с которыми кирпичный дымоход несовместим. Чтобы их соединить, вытяжную конструкцию выкладывают отдельно, после чего соединяют с топкой посредством трубоотвода.
3. Монтаж. Работа с кирпичной кладкой – сложный процесс, требующий определённых навыков. Важно знать, как правильно заделывать швы во избежание просачивания дыма через них.

Установка кирпичных дымоходов целесообразно в банях, выполненных из этого же материала. Тогда вся конструкция получится прочной и функциональной.

Из керамики

По техническим характеристикам керамика очень схожа с кирпичом: не подвергается воздействию высоких температур, влаги, кислотных и щелочных растворов. Однако керамические конструкции имеют круглое сечение, а гладкость материала исключает скапливание пыли и мусора на их поверхности.

Имеются и недостатки:

• относительная дороговизна;
• необходимость заливки фундамента;
• “съедание” полезной площади парилки.

Внимание! В соответствии с разновидностью наружных блоков дымоходы из керамики бывают одно- или двухканальными. Практичность такой конструкции трудно переоценить в случае соединения системы дымоотведения с двумя печами. Такое решение актуально в просторных банях большой площади с нескольким количеством изолированных помещений.

Из стекла

Стекло – универсальный и надёжный вариант. Его жаростойкость и ударопрочность находятся на очень высоком уровне. Однако важно учитывать высокую стоимость материала и работ по его последующей установке.

Из асбеста

Дымоходы из асбеста монтируются исключительно снаружи бани, поскольку из материала при нагревании выделяются токсичные вещества. В таком случае установка требует дополнительного использования стальных переходников, соединяющих вытяжку с топкой.

Дешевизна асбеста объясняется его коротким сроком службы. Он быстро впитывает влагу, которая при минусовых температурах имеет свойство к расширению с последующим разрушением всей конструкции. Помимо этого, стенки с лёгкостью накапливают сажу, очищение которой весьма проблематично и губительно для всей системы дымоотведения.

Из стали

Наиболее прочный и практичный материал. Для изготовления дымоходов обычно используют:

1. “Чёрное” железо

С целью экономии можно выбрать “чёрное” железо, являющееся разновидностью стали. Низкая стоимость не лишает материал основных технических опций:

• прочности;
• устойчивости к огню и механическим воздействиям;
• высокого уровня теплоотдачи;
• длительного эксплуатационного срока.

Среди минусов важно отметить:

• тяжёлая масса;
• уязвимость к коррозии;
• сложность монтажа.

Обратите внимание! Стальные дымоходы из “чёрного” железа – отличный вариант для металлических печей, выполненных из толстого листового материала.

2. Нержавеющая сталь

Наиболее дорогостоящий вариант. Однако, благодаря привлекательному внешнему виду, лёгкому весу и неподверженности коррозийным воздействиям, пользуется высоким спросом.

3. Сэндвич-труба

Представляет собой две трубы разного диаметра, вставленных одна в другую. Зазор между ними заполняется изоляцией, устойчивой к высоким температурам. В качестве теплоизоляционного материала могут использоваться керамзит, базальтовая вата, асбест.

Обратите внимание! Выбор сэндвич-труб в разы облегчает и ускоряет работы по установке дымохода.

Выбор дымохода

Когда материал выбран, самое время определиться с местом установки дымохода. Вариантов несколько:

Внутренний дымоход

Наиболее традиционный вариант, при котором труба устанавливается вертикально внутри бани по направлению от печи к потолку. Такое расположение обеспечивает максимальную тягу. В процессе прохода расстояния от топки до потолка горячий дым выделяет дополнительное тепло. Это способствует более быстрому прогреву банного помещения.

К недостаткам внутреннего монтажа стоит отнести:

1. Сложность монтажа. Трудность заключается в необходимости проведения дымохода и через потолок, и через кровлю. При этом важно обеспечить полную герметичность всех швов.
2. Занимаемая площадь. Установленный внутри дымоотвод, “съедает” определённую часть пространства, что может быть критично для маленьких помещений. Впоследствии тесные условия могут спровоцировать ожог от раскалённой трубы.

В качестве дополнительного плюса внутреннего дымохода выступает возможность установки на него бака с горячей водой, именуемого “самоварным”. Однако материал вытяжной конструкции должен быть выполнен исключительно из нержавеющей стали.

Наружный дымоход

Дымоход, выходящий от печи через стену на улицу, называется наружным. Однако такой вид не подходит для установки в регионах с морозным и продолжительным зимним сезоном, поскольку:

• большой объём тепла расходуется вовне. Это способствует чрезмерному расходу топлива и увеличению времени на прогрев бани;
• появляется конденсат при взаимодействии раскалённых газов с холодными стенками трубы. Как итог, влажная поверхность вбирает в себя сажу и другие продукты сгорания, что засоряет и сужает просвет трубы. Во избежание таких последствий наружную её часть рекомендуется дополнительно утеплять.

При этом наружный способ установки дымохода отличается простотой и сохранением площади внутреннего помещения. Также к минимуму сводится риск возгорания внутри бани, что возможно в случае разгерметизации или повреждения трубы.

Комбинированный вариант

Для желающих иметь внутри бани самоварный бак, но не деформировать крышу, возможен комбинированный вариант установки дымохода. Он предполагает монтаж внутри помещения до потолка с последующим выходом на улицу через стену. Для такого способа необходимо иметь хорошую высоту потолка, достаточную для сохранения противопожарного пространства.

Обратите внимание! Лучшее качество тяги достигается меньшим количеством поворотов вытяжной трубы. По данной причине в приоритете внутренние дымоотводы прямой конструкции, соединяющиеся с печью вверху помещения.

Требования к устройству дымохода

Цель дымохода – вытягивать из бани продукты сгорания топлива. По данной причине к конструкции предъявляются особые требования:

1. Вытяжной тоннель должна обеспечивать мощную тягу и подавать воздух в камеру сгорания.
2. Наличие гладкого внутреннего покрытия с антикоррозийным эффектом, не накапливающим сажу и мусор.
3. Обязательно наличие искрогасителя. (Читайте статью на тему “Искрогаситель для банной печи: принцип работы, монтаж”)

В случае самостоятельной установки важно знать:

• высота трубы над плоской крышей должна составлять 50 и больше см;
• при наличии покатой крыши расстояние – не меньше 1,5 метров.

Инструкция монтажа дымохода в бане

В зависимости от месторасположения отличается и установка дымоходов:

1. Наружный:

Шаг 1. На стене делается разметка расстояния от нижней части печи до патрубка, выводящего дым. Далее делается замер ширины печи и патрубка. Все отметки обводятся маркером и чертится прямоугольник.

Шаг 2. Отмеченный прямоугольный участок удаляется при помощи специального электроинструмента. Очищение стены от теплоизоляционного слоя производится посредством ножа.

Шаг 3. Для защиты стены от воздействия высоких температур применяется невозгораемая плита, толщина которой должна быть минимум 30 мм. В этой плите проделывается дыра диаметром, равном будущей трубе. Плита фиксируется на стене при помощи саморезов. При этом пол желательно застелить защитным материалом.

Шаг 4. С использованием электродрели и лобзика материал извлекается с наружной стороны бани.

Шаг 5. В месте пересечения дымохода со стеной кладётся теплоизоляционный слой. Оптимально применение минваты. Материал выкладывается фольгированной стороной вовнутрь и должен повторять контур проделанного проёма.

Шаг 6. Начинается сборка дымоходного изделия. Все его части скрепляются посредством хомутов и болтов. Соединения обрабатываются герметиком. Далее собирается опорно-остевой кронштейн.

Шаг 7. В процессе наращивания дымохода через каждые пару метров производится монтаж креплений к стене.

Шаг 8. Устанавливается участок огибания кровельного свеса. При подборе отводов учитывается особенность крыши. Традиционно используется колено в 135 градусов. Вся конструкция собирается и соединяется с прямой частью дымохода.

Шаг 9. Внутри помещения моно переходник присоединяется к участку трубы, выходящему наружу. Устанавливается шибер. Придвигается печь, патрубок которой соединяется с шибером.

2. Внутренний:

Основной процесс схож с таковым при монтаже наружным способом. Крепление элементов друг к другу производится при помощи хомутов и герметика. Сборка включает в себя:

Шаг 1. Изоляционный слой кладётся на пол, и на него сверху устанавливается печь. Патрубок соединяется с дымоходной трубой.

Шаг 2. Прямая часть трубы соединяется с баком для нагревания и шиберной задвижкой. Сразу же устанавливается и переходник.

Шаг 3. В процессе сбора прямой части дымохода все его элементы кладутся гофрированной поверхностью вниз, что обеспечивает защиту утеплителя от конденсата.

Шаг 4. На потолке отмечается место, откуда будет выходить труба наружу, и делается отверстие в форме квадрата. Часть балки выпиливается и при необходимости укрепляется поперечными перемычками.

Шаг 5. Прямая часть трубы накрывается металлическим коробом. Важно, чтобы диаметры этих сооружений совпадали.

Шаг 6. Посредством вертикального элемента производится наращивание дымохода. Расположение соединения должно быть ниже потолочной разделки.

Шаг 7. Короб прижимается к обшивке потолка и фиксируется там саморезами.

Шаг 8. На чердаке участок между стенками короба и перекрытием обрабатывается базальтовым картоном. Короб наполняется керамзитом и застилается фольгированной минватой.

На что нужно обратить внимание при монтаже

Для успешной установки дымохода в бане следует учитывать некоторые особенности трубы:

1. Размер и форма:

• небольшое сечение может препятствовать полноценному выведению продуктов сгорания;
• слишком большое сечение спровоцирует чрезмерно быстрое движение дыма, что исключит возможность качественного прогрева бани;
• трубы цилиндрической формы идеальны для выбора, поскольку обеспечивают прогрев помещения в максимально короткие сроки и отличаются минимальной финансовой затратностью;
• прямоугольный дымоход образует завихрения, которые блокируют тягу.

2. Диаметр

Данный параметр должен соответстовать мощности тяги. Оптимальные значения варьируются в пределах 115-270 мм. Для точного определения диаметра детально изучается инструкция. При отсутствии таковой важно знать соотношение диаметров сечений различных форм:

• прямоугольная – 1:1,5;
• цилиндрическая – 1:10.

3. Высота

Установленная стандартом высота дымохода должна составлять 5 метров. Расчёт габаритов производится в соответствии с техническими характеристиками используемых материалов.

Обратите внимание! Расположение трубы должно быть выше кровельного конька на 50 см, при этом учитываются угол наклона и толщина покрытия крыши.

Общие рекомендации по монтажу

Неверно установленное сооружение может стать причиной плохого прогрева бани, а также привести к пожару и скапливанию токсичных веществ в помещении. По данной причине важно учитывать:

1. Монтаж дымохода производится возле внутренней стены. Это обеспечивает качественную теплоизоляцию.
2. Общая длина конструкции должна превышать 4,5 метра. При этом длина горизонтальных участков не должна превышать 1 метра. При иных показателях возникает риск скапливания отходов в одном месте.
3. В случае несовпадения диаметра выходного отверстия на котле и дымоходе дополнительно устанавливается редукционный переходник.
4. Обязательно соблюдение технического зазора между трубой и кладкой.
5. Толщина каждой стены дымохода в местах стыков с потолком должна быть увеличение в среднем на 5 см. Это повысит защиту от возгорания.

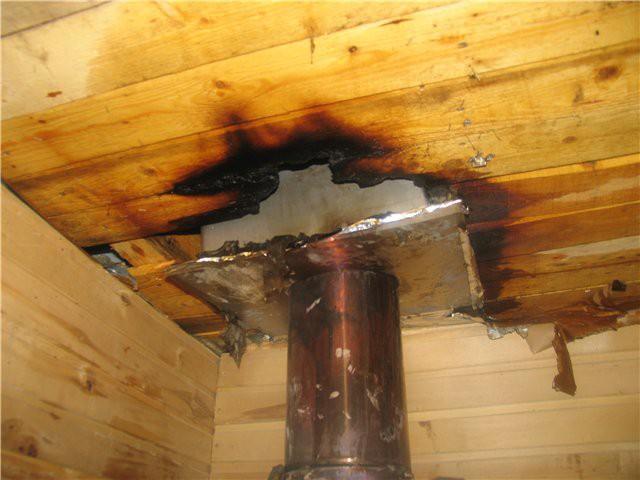

Ошибки при установке дымохода

Самостоятельный монтаж дымохода в бане чреват совершением массы ошибок. По мнению специалистов, важно не допускать следующие:

• не использовать конструкции причудливой формы, которые будут накапливать на себе большое количество сажи и препятствовать полноценному отходу дыма;
• не экономить на трубе. При выборе стоит отказаться от дешёвого асбеста;
• не трансформировать два дымохода в один или произвольно менять размеры имеющейся системы.

Правила эксплуатации дымохода

Итак, дымоход готов. Теперь важно обеспечить его правильное функционирование. Для этого необходимо использовать только качественное топливо. Натуральна древесина – отличный вариант для только что установленной системы вытяжки. После сгорания она оставляет минимальное количество токсичных веществ. Запрещается сжигание древесины, покрытой лакокрасочными материалами, поскольку:

• продукты сгорания оседают на стенках канала, что в течение короткого времени может сузить её просвет. Как итог – плохое вытягивание вредных веществ из помещения;
• ядовитые вещества загрязняют воздух, что при длительном воздействии может губительно сказаться на здоровье человека. (Читайте статью на тему “Как правильно топить баню — топим русскую баню правильно”)

Советы по прочистке дымохода

Какие бы виды топлива не использовались в бане, с течением времени дымоотвод всё равно загрязняется, забивается частицами продуктов сгорания. Тогда появляется необходимость в его очистке. Для этого применяют несколько способов:

1. Маханический. В качестве чистящего инструмента выступает обычная щётка. Для дымохода, выполненного из кирпича, применяется стальной ёрш, а для металлического – пластиковый. Данный способ требует определённых навыков, достаточного количества времени и сил.
2. Химический. Используются чистящие средства двух видов. Первые – для профилактики. Выпускаюся в порошкообразном виде в качестве добавки к дровам. Второе – полено “трубочист”. Содержит в себе максимальную концентрацию активного вещества, которое после сгорания полностью очищает дымоотвод от сажи.

Заключение

Установка дымохода в бане – процесс затратный в плане времени, сил и финансов. Также он требует определённого уровня знаний и умений. Если возможности позволяют, то целесообразно доверить такую работу профессионалам. В случае же самостоятельной сборки перед началом работ важно основательно и детально ознакомиться со всеми тонкостями и рисками.

Монтаж дымохода в бане

Дымоход – вертикально-ориентированная конструкция, которую размещают внутри или на фасаде здания. Функциональное предназначение дымохода состоит в отведении побочных продуктов сгорания топлива. Правильно подобранное и смонтированное устройство должно выполнять эту задачу эффективно, обеспечивать достаточную скорость отведения, создавать естественную тягу. Если дымоход установлен в соответствии с требованиями энергоэффективности и безопасности, то парная будет нагреваться быстро, а топливо расходоваться экономично. Самые распространенные проблемы с работой трубы – избыточная или недостаточная тяга. В первом случае топливо будет прогорать слишком быстро, соответственно увеличатся расходы на эксплуатацию бани, во втором – горение может прерываться в результате недостаточного притока кислорода.

Выбираем материал для дымохода

Характеристики дымохода во многом определяются материалом, из которого он выполнен. Среди доступных вариантов, каждый обладает своим набором преимуществ.

Асбестоцементная труба – самое доступное по цене решение для организации дымоотвода, которое нельзя назвать самым рациональным. В силу особенностей структуры материала и присутствия в нем пор, труба собирает конденсат.

Труба из черного металла имеет высокие показатели теплопроводности. Из минусов можно отметить отсутствие устойчивости к коррозийным процессам, значительная масса – все это делает монтаж и эксплуатацию такого дымохода сложнее и дороже.

Сооружение дымохода из кирпича – процесс, который требует не только серьезных денежных вливаний, но и высокого уровня мастерства. Кирпич привлекает своей декоративностью, но использование такой трубы сопряжено с массой неудобств. Например, если дымоход не имеет гильзы внутри, то он может отсыреть, забиться и потерять герметичность в результате образования трещин.

Жаропрочная керамика – еще один материал для печной трубы. При всех своих эксплуатационных преимуществах вроде долговечности, универсальности и прочности, керамика остается дорогостоящим вариантом дымохода, который в случае возникновения проблемы, скорее всего не получится починить, только полностью заменить на новый.

Дымоходы из нержавеющей стали – самый популярный на сегодняшний день тип таких конструкций. Их выбирают для установки в коммерческих и частных банях и саунах. Нержавеющая сталь – материал устойчивый к атмосферным факторам и высокой температуре, он не склонен накапливать сажу и отходы. Обслуживать стальную трубу просто, а ее внешний вид гармонично впишется в любой интерьер и экстерьер.

Выбираем тип монтажа

Существует две схемы монтажа дымоотводного узла. От того, внешний или внутренний вариант вы предпочтете, зависит комплектация дымохода.

Если установка происходит с использованием кронштейнов, то вся системы выносится на стену и поднимается вверх. При таком способе монтажа пространство парной не задействуется, что предпочтительно для маленьких бань, где остро ощущается его дефицит. Для уже готовых бань есть преимущество – с внешним монтажом отпадает необходимость делать отверстие в потолке и крыше. Кроме этого, выносной вариант является более пожаробезопасным и менее травмоопасным, так как отсутствует риск случайно коснуться раскаленного металла, а следить за состоянием дымохода проще. Среди минусов такой установки – потери тепла, более сложный монтаж.

Монтаж дымохода в бане через крышу обеспечивает устойчивую мощную тягу, исключает нарушение теплоизоляции стен. Так как дымоотвод надежно закреплен в крыше, его повреждение ветром исключено, с точки зрения эстетики труба никак не влияет на восприятие фасада знания, потому что располагается сверху и не закрывает его. Диагностика состояния и большая часть очистки дымохода происходит непосредственно внутри помещения – это комфортно в любое время года. Но в случае задымления, заметить его может быть трудно. Неутепленная внутренняя часть дымохода может быть задействована для нагрева воды – для этого выбирается печь с водяным баком.

На что нужно ориентироваться, выбирая способ монтажа:

• размеры бани
• обустройство уже существующей парилки или ее строительство с нуля
• необходимость обогрева прилегающих помещений

Выбираем размер дымохода и его форму

От диаметра трубы зависит эффективность работы всей системы отведения продуктов горения. Определяется он мощностью печи: узкий дымоход не будет справляться со своей задачей, а широкий, наоборот, даст слишком сильную тягу, вследствие чего топливо будет прогорать слишком быстро. Рекомендуемый диаметр дымохода можно узнать, изучив инструкцию к банной печи. Оптимальная форма сечения трубы – круг. Такие дымоходы не страдают появлением опасных завихрений внутри, что свойственно прямоугольным конструкциям. Прямоугольные трубы являются безопасными только для отопительных устройств с минимальной тягой.

Определившись с типом желаемого дымохода, стоит решить, кому вы доверите его установку. Если вы не имеете соответствующего опыта, то самостоятельный монтаж может быть выполнен с ошибками, которые скажутся на эксплуатационной надежности и безопасности бани.
