Монтаж фбс блоков: Как правильно укладывать фундаментные блоки: технология кладки ФБС

Правильный монтаж фундаментных блоков — технологическая карта

Содержание

• 1 С чего начинается работа?
• 2 Начало монтажа фундамента
• 3 Контроль завершающего положения блоков

ФБС – это фундаментные блоки стен. Другое их название — блоки для постройки стен в подвалах. Практическое предназначение блоков ФБС для создания конструкций сооружений, которые имеют разное назначение и будут эксплуатироваться при частых воздействиях температуры воздуха в температурных рамках от -70°С и до +50°С.

С чего начинается работа?

ФБС – это бетонные блоки которые могут быть использованы в строительстве фундамента в разных климатических зонах и при любом типе грунта. Обычно работа начинается с отмера и разбивки осей предполагаемого фундамента. Разбивка фундамента начинается с того, что оси переносят на подготовленное основание для постройки фундамента.

Необходимо для этого:



• натянуть осевые точки по обноске;
• при помощи отвесов переносить точки пересечения этих осей на дне траншеи или котлована.



От точек, которые в итоге получились отмеряют размеры фундамента по проекту и закрепляют их при помощи штырей из металла так, чтобы шнур-причалка, который в это время натянут между ними, был не ближе а дальше на 2-3 мм до боковой грани ленты фундамента.

Начало монтажа фундамента

Монтаж фундаментных блоков начинается с укладывания их на основу. Чаще всего такой основой под фундамент может служить выравнивающий слой песка, или же, если предусмотрена проектом, то какая-то другая подложка. Подошва основания (а обычно это грунт) в траншее и котловане стараются выровнять отметкам, которые определены проектом.

На песчаных грунтах блоки фундамента необходимо укладывать непосредственно лишь на основание, которое выровненное. Если же грунты иные, то укладывают на сделанную песчаную подушку по толщине не меньше 5 – 10 см. Под основной подошвой фундамента не оставляют насыпной и разрыхлённый грунт. Длина и ширина основания из песка делается на 200—300 мм больше, чем размер самого фундамента, для того, чтобы в дальнейшем не было отвисания блоков с этой песчаной подушки.

Если же строительство фундамента будет с подвалом и ведется на сухих грунтах, то ФБС можно смонтировать непосредственно на само основание грунта, которое выравнивается песком. Такой вариант конструкции применяют также и при постройке фундамента дачного дома, который малозаглубленный даже без использования элементов фундамента в виде ленты.

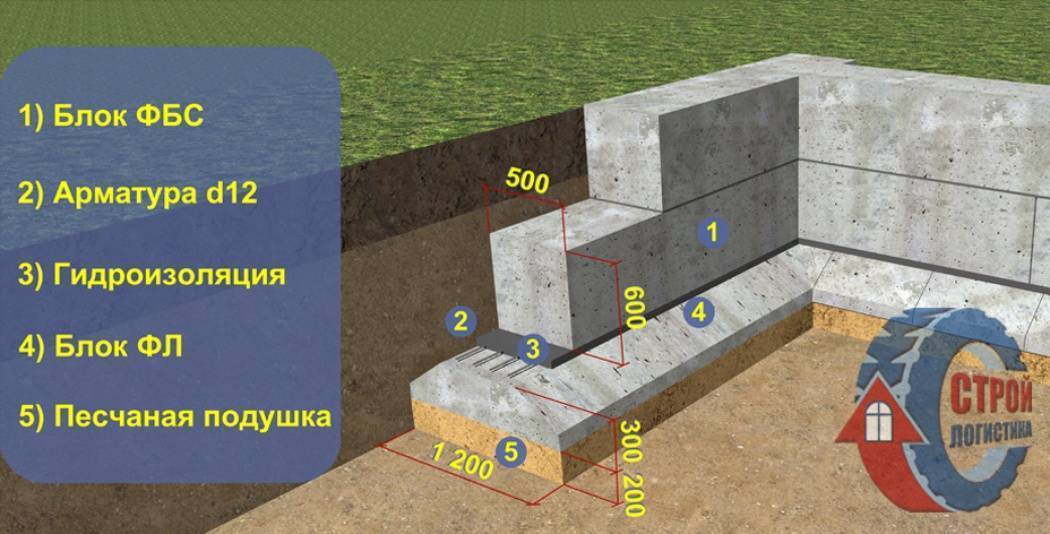

Для того, чтобы увеличить несущую способность фундамента, фундаментные блоки размеры которых определяются зависимости от заранее просчитанной площади фундамента, с учетом толщины возводимых стен и перекрытий, необходимо монтировать на фундаментные подушки ФЛ, которые уложены предварительно.

Основным предназначением ФЛ является расширение подошвы фундамента (так называемое увеличение площади опоры).

Необходимо перед строповкой основательно убедиться, что находится кран от края котлована на безопасном расстоянии и что все его опоры, такие как гусеницы, аутригеры и колеса, должны быть расположены за пределами области призмы предполагаемого обрушения.

Не допускается установка фундамента на основание, которое в снегу или в воде. Монтаж необходимо начинать с установки в местах, где стены пересекаются и по углам маячных блоков. После того как маячные блоки уложены, на их грани необходимо натянуть причалку и по ней уже расположить все промежуточные.

Контроль завершающего положения блоков

В ходе монтажа причалку переносят все дальше вверх на каждый очередной ряд. Завершающее положение блоков по плану необходимо проконтролировать по осевым рискам по верхним граням фундамента с помощью отвеса или теодолита.

Отвес нужно опускать с осевых проволок, которые натягивают по обноске. Все небольшие отклонения можно устранить, если блок передвинуть стальным ломом. Верх маячных блоков необходимо проверить нивелиром, а остальных блоков — визированием по блокам, установленным ранее или по причалке.

Если случается так, что блок уложен и есть отклонения, которые превышают все допустимые нормы, его необходимо поднять краном, отвести в сторону и заново выровнять основание и только лишь после этой процедуры вновь этот блок необходимо уложить на основание. Монтаж ведут вразбежку, на подобие кирпичной кладки обязательно на цементном растворе, примерно в четыре-пять рядов по высоте.

Монтаж должен быть выполнен со всеми возможными и необходимыми перевязками всех стен как внешних так и внутренних. Блоки стен фундамента обычно кладут на раствор и ведут перевязку вертикальных швов, где глубина даной перевязки должна быть не менее 0,4 высоты блока на грунте, который малосжимаемый и не менее 0,6 высоты блока на грунте, который сильносжимаемый, просадочный или набухающий. Перевязка вертикальных швов.

Готовя постель, поверхность блоков от мусора очищают и смачивают водой, а раствор подают и разравнивают лопаткой. Укладка блоков фундамента осуществляется на раствор размером не менее 2 см. Самое лучшее качество постели получится, когда раствор разравняется по рамке рейкой, которая гарантирует горизонтальность постели и максимально зафиксирует его толщину.

Все вертикальные стыки между блоками в ходе монтажа заполняются раствором с уплотнитедлем за методом штыкования. Блоки для стен подвала нужно выравнять по плоскости, которая смотрит в сторону помещения, а блоки внутренних подвальных стен — по одной из их плоскостей.

Если же длина блоков фундамента не будет кратна длине сторон здания, то между ними будут образовываться промежутки. Промежутки эти необходимо заполнить монолитными вставками (пломбами) или блоками, которые добираются. Между ними оставляют расстояние для прокладки канализационных труб и труб водоснабжения, электроснабжения, теплоснабжения и прочих.

После установки и контроля, кельмой необходимо срезать весь лишний раствор со швов расположенных горизонтально, а если раствора не хватит, то добавить его и по возможности уплотнить его.

Горизонтальные и вертикальные междублоковые швы должны заполнятся раствором, а с обеих сторон должны быть расшитыми. Стены сборного фундамента ленточной формы могут быть и потоньше стен здания, что строится, так как они обычно изготавливаются из материала, который более прочный, чем вся надземная часть здания, которое строится. При этом может быть допустимым свес стены здания. Свес не должен превышать 13 см.

Монтаж фундаментных блоков (фбс): укладка, установка

Содержание

1. Готовим материалы и инструменты
2. Предварительные мероприятия
3. Правила укладки блочного материала
4. Основные принципы устройства фундаментной основы
5. Преимущества и недостатки блочной фундаментной основы
6. Заключение

Это одна из разновидностей работ, применяемая для возведения фундаментных оснований. Ее до сих пор используют на территории России, устраивая фундаменты под любые сооружения. Такая основа отличается большим запасом прочности, легко выдерживает нагрузку от коттеджа или частного домика. Разберемся, как правильно выполняется монтаж фундаментных блоков.

Готовим материалы и инструменты

Чтобы выполнить монтаж блоков фбс, потребуется позаботиться о следующем оснащении:

• блоках фбс. Желательно, чтобы они имели подготовленные отверстия для монтажных работ;
• стальных арматурных прутьях;
• материале для устройства гидроизоляционного слоя;
• бетоне;
• песке;
• лопатах;
• бетоносмесителе;
• ломах;
• строительном уровне;
• веревках;
• емкостях для приготовления раствора;
• мастерке и нивелире;
• молотке;
• зубиле;
• рулетке;
• кране.

Предварительные мероприятия

Первый этап технологии укладки фбс заключается в разбивке осей.

Работу начинают с переноса фундаментных осей на дно заранее подготовленного котлована. Сначала натягивают осевые шнуры, потом с помощью обвесов либо инструментов с лазерным лучом места пересечений переносятся на дно траншеи. Они выполняют роль отправных точек при замерах проектных параметров фундаментной основы.

Данные точки закрепляют штырями, чтобы разметочный шнур несколько выступал за внешние пределы блочного фундамента.

В соответствии с технологией монтажа фбс, для устройства основы используют песок, который тщательно уплотняется и разравнивается. В случае, когда грунт песчаный, установка фундаментных блоков выполняется непосредственно на ровное дно подготовленного котлована.

Когда укладка блоков фбс выполняется на песчаные подушки, то толщина их должна быть не менее пяти – десяти сантиметров.

Правила укладки блочного материала

Монтаж фундамента из блоков фбс рекомендуется выполнять в теплую погоду. Идеальный вариант – летний сезон.

Запрещается укладка блоков фбс на влажную поверхность. Если погодные условия неблагоприятные, то строительные работы следуют перенести.

До начала строительства следует подготовить основу, для чего необходимо установить оси, выполнить разбивку и выкопать котлован.

Если запланировано возведение столбчатой фундаментной основы, то по правилам укладки блоков фбс предварительно создаются тумбы или подушки. Устраивают их в каждой яме по особой схеме. Дно приминается, потом засыпаются слои щебенки и песка, все тщательно трамбуется. Такую подушку рекомендуется пролить битумной мастикой.

Главная задача перед установкой фбс – устроить ямы одинаковой конструкции. Чтобы облегчить задачу, по опорным точкам основы натягивают веревку.

Технология укладки фундамента начинается с блочных камней, исполняющих функции маяков. Выставляют их на угловых участках, в точках пересечений и под местами предполагаемых устройств перемычек. От точности их расположения зависит правильность направления и соответствие фундаментной основы проектному заданию.

Любое отклонение в ряду без проблем исправляется с помощью лома, которым блоки подвигаются в нужном направлении. Нивелиром проверяют соответствие чертежам, размещению по отношению к маякам. Если норма отклонения превышает разрешенные пределы, то блок извлекают и укладывают повторно.

Основные принципы устройства фундаментной основы

При укладке фундаментных блоков своими руками рекомендуется обратить внимание на сцепление камней, выполняемое цементным раствором. Он готовится перед началом проведения работ, и о его консистенции следует позаботиться заблаговременно, так как добавляемая в дальнейшем вода только ухудшит качество кладки.

Процесс напоминает кирпичную кладку, горизонтальные отклонения не должны превышать одного сантиметра. Чтобы фундаментная основа отличалась продолжительным эксплуатационным периодом, блоки укрепляют металлической сеткой.

Герметизировать шовные и стыковочные участки необходимо обязательно. Особенно его следует выполнять при обустройстве основы под гараж, подвальное помещение или цокольный этаж. С этой целью стыки наполняются раствором, содержащим в себе гидроизоляционные компоненты, существенно увеличивающие эксплуатационные характеристики и эксплуатационный период фундаментного основания.

Толщина растворного слоя определяется параметрами блочного материала. Промежуточные участки между камнями заполняются вставными элементами, отлитыми из бетонного раствора по арматурному каркасу.

При возведении фундамента из блоков фбс необходимо точно изучить, как укладывать блоки.

Все расчеты выполняются с учетом максимальной высоты кладочных рядов, число которых не должно превысить пяти уровней.

По существующим строительным стандартам и нормам между блочными камнями разрешается оставлять небольшие зазорные участки, предназначенные для проведения коммуникационных линий – канализации, водопровода, электричества.

Все работы по обустройству фундаментного основания завершаются нанесением гидроизоляционного слоя, созданием надежного дренажа и качественной уклонной отмостки.

Как правильно укладывать блоки, мы выяснили. Остается разобраться с достоинствами и недостатками такого основания. Из отзывов потребителей становится ясно, что процесс имеет свои плюсы:

• монтажные работы выполняются оперативно. Блоки представляют собой куски раскроенного монолитного основания, которые легко укладываются в необходимые по проекту формы;
• основание отличается надежностью. Все сборные детали изготавливаются в заводских условиях, осуществляется контроль качества каждого производственного этапа. Пропорциональное соотношение составляющих сырье компонентов уточняется с учетом изготавливаемой разновидности материала;
• универсальность камней. Из блоков фбс собирают основания любой сложности. Стройматериал применяется для обустройства высотных многоэтажных объектов и небольших сооружений. Ассортиментный ряд содержит изделия для ручной работы и блоки, который укладываются с применением механизмов и дополнительных работников;

• устойчивость к стрессовым ситуациям. Блоки, содержащие специальные компоненты, используются для устройства оснований в почвенных составах с повышенным уровнем кислотности и предельной глубиной промерзания;
• продуманность изготовления блоков. Камни имеют специальные петли, облегчающие процесс укладки. Блоки одной партии отлично подгоняются друг к другу, стыкуясь монтажными пазами.

Монтаж фундамента из блоков фбс отличается и негативными моментами:

• высокая стоимость. Столбчатые фундаменты или сборные основания ленточного типа обходятся на тридцать – сорок процентов дороже, чем монолитные аналоги. Как говорится, за оперативность строительства приходится доплачивать;
• гидроизоляционная защита. Уложенные блоки нуждаются в устройстве двойного гидроизоляционного слоя, так как сборная основа плохо сопротивляется влажной среде;
• устройство утепления. Кладочные швы дополнительно защищают от промерзания, так как изменения температурного режима и чрезмерная влажность оказывают негативное воздействие на цементный раствор.

Заключение

Блоки фбс представляют собой практичный и выгодный материал для устройства фундаментного основания под объект любого предназначения. Чтобы понять, как установить блочные камни, особых навыков не требуется. Соблюдая требования технологической схемы и применяя качественные стройматериалы, можно оперативно возвести блочное фундаментное основание, значительно сэкономив при этом денежные средства и время.

Все работы выполняются за несколько дней. Это очень выгодно, когда нет свободного времени для устройства монолитной основы. Кроме того, конструкция не нуждается во времени для приобретения прочности, стены можно строить сразу. Кроме того, нет необходимости возводить опалубочную конструкцию, устраивать арматурный каркас. Зная габариты блоков, легко рассчитать потребность в материале, чтобы не приобрести лишние камни. Кроме того, существует еще одна возможность для экономии денег – устройство прерывистой фундаментной основы или использование блоков, бывших в употреблении.
