Монтаж кабельного теплого пола в стяжку — "Ремонт теплого пола"

Основные элементы теплого пола

Монтаж кабельного пола в стяжку — занятие весьма трудоемкое, требующее специальных знаний и кое-какого инструмента. И, если монтаж нагревательных матов можно выполнять самому, то устройство кабельного пола лучше доверить профессионалам. Обычно за это берутся делать те работники, которые занимаются у Вас общестроительными работами или отделочники-плиточники. В этом случае уточните, имели-ли они дело с теплыми полами и как часто. Если нет — воспользуйтесь услугой монтажа у специализированной организации, тем более, что некоторые продавцы предлагают бесплатный монтаж. Однако, даже в этом случае, необходимо Ваше личное присутствие при монтаже теплого пола. Это поможет Вам избежать типичных ошибок монтажа и дорогостоящего ремонта в будущем.

    На что надо обратить внимание при монтаже кабельного пола под стяжку.
  1. Монтажная лента должна крепиться «в натяг», что бы избежать поднятия кабеля при заливке стяжки, так называемого «всплытия».
  2. ВНИМАНИЕ! Если в Вашем доме применяется система разводки труб отопления под полом (трубки радиатора выходят не из стены, а из пола), Вам необходимо представить монтажнику официальную схему скрытых коммуникаций. Также необходимо представлять и объяснить монтажнику расположение кабелей в полу, так-как крепление монтажной ленты производится дюбелями к полу.
  3. Кабель должен быть разложен только на площади, свободной от тяжелой мебели – шкафы, кровати, кухонный гарнитур, бытовая техника и т.п.
  4. Расстояние от кабеля до стен должно быть не менее 5 см.
  5. При креплении кабеля следует соблюдать рекомендуемый шаг раскладки. Шаг раскладки зависит от длины кабеля и площади, на которой нужно разместить кабель (полезная площадь). Шаг раскладки определяется по формуле, которая имеется в паспорте Вашего кабельного пола и которую должен знать мастер. Увеличение шага свыше рекомендованного вызовет ощущаемое чередование теплых и холодных участков пола, так называемая «тепловая зебра». Раскладка пола с шагом меньше, чем указанный в паспорте минимум может привести к перегреву кабеля и выходу его из строя.
    ВАЖНО! Так как нельзя изменять длину приобретенного Вами кабеля, следует очень тщательно отнестись к вычислению шага раскладки, в противном случае у Вас или не хватит кабеля на обогреваемую площадь или останется лишний кусок, который, как говорилось выше, обрезать нельзя. В каждом случае придется перекладывать кабель заново.

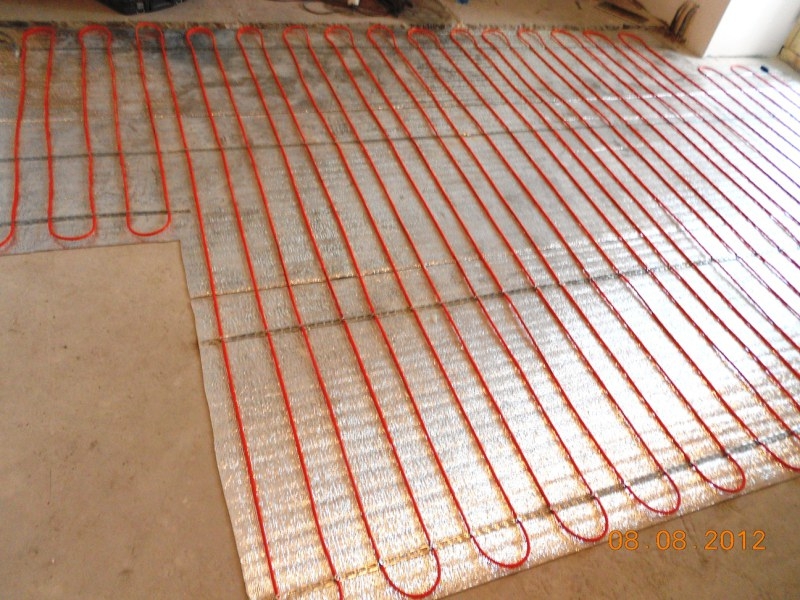

  6. Крепление кабельного теплого пола на монтажную ленту

  7. При креплении кабеля на монтажную ленту следует обратить внимание на радиусы загиба. Минимальный радиус загиба указан в паспорте на Ваш кабель. В идеале, он равен половине шага раскладки. Монтажная лента, при этом, должна проходить через центр полуокружности, представляющей собой разворот петли кабеля. Категорически запрещается сгибать кабель под прямым углом, особенно в месте его крепления к монтажной ленте – это приведет к выходу кабеля из строя, он перегорит в этом месте.
  8. Нагревательный кабель не должен пересекаться друг с другом, а, также, с другими проводами и коммуникациями, включая гофротрубку датчика температуры. Разные петли кабеля должны располагаться друг от друга на расстоянии, не меньшем , чем минимальный шаг раскладки.
  9. Не рекомендуется использовать одну кабельную систему при обогреве помещений с различными типами напольного покрытия, например, кафель и ламинат. Категорически не рекомендуется использовать одну кабельную систему при обогреве разных помещений, разделенных дверями, например, коридор и санузел или туалет и ванная комната. В данном случае целесообразно применить несколько независимых систем обогрева.
    Допускается использовать одну кабельную систему для обогрева смежных помещений, не разделенных дверями, с однотипным напольным покрытием, например прихожую и кухню. При этом необходимо соблюдать одинаковый шаг укладки на всей обогреваемой площади.
  10. При использовании тонкого теплоизолирующего слоя, проследите, чтобы на всей поверхности были сделаны так называемые «окна» – вырезы в теплоизоляции размером 3х10 см с шагом 30 см для улучшения сцепления стяжки с основанием.
  11. Особое внимание уделите процессу выставления маяков под стяжку. Как правило, маяки выставляются на раствор гипса. Ни в коем случае нельзя допустить, чтобы гипсовая «бляшка» накладывалась на кабель: из-за низкой теплопроводности гипса теплопередача от кабеля будет нарушена и в этом месте кабель перегорит.
  12. Проследите, чтобы термодатчик был уложен в гофротрубку, имеющую не более одного загиба под углом 900 , при радиусе загиба не менее 15 см. При этом, один конец гофротрубки, находящийся в полу, должен быть загерметизирован, а другой – выходить в монтажную коробку терморегулятора. Термодатчик должен свободно входить и выходить из гофротрубки. Напоминаю, что гофротрубка не должна ни пересекаться, ни просто прикасаться к кабелю.
  13. Установка датчика температуры

  14. Следует иметь в виду, что термодатчик (для тех, кто в танке, термодатчик – тонкий провод с утолщением на конце) есть принадлежность терморегулятора (термостата) а не теплого пола. Все терморегуляторы продаются в комплекте с термодатчиками. При монтаже нескольких систем теплого пола разных производителей или замене термодатчика следует подсоединять к терморегулятору термодатчик того-же производителя.
  15. ОБЯЗАТЕЛЬНО проверьте сопротивление между жилами кабеля и между жилами и экраном ДО заливки стяжки. Сопротивление между токоведущими жилами должно соответствовать указанным в паспорте на Ваш теплый пол, сопротивление между жилой и экраном должно быть «бесконечность». Если сопротивление не соответствует паспортному, следует обратиться в специализированную ремонтную службу для диагностики и ремонта кабеля.
  16. После окончательного монтажа кабеля проконтролируйте наличие точной схемы укладки (в паспорте имеется специальная страница) с указанием места положения соединительных и концевых муфт, с привязкой их к постоянным ориентирам (стена, дверной проем). Нелишним будет сфотографировать уложенный кабель с разных точек. В случае перепланировок в квартире, это поможет Вам не повредить кабель при выполнении ремонтных работ, а в случае его повреждения, поможет мастеру в короткое время и с большей точностью обнаружить место обрыва.
  17. Расположение теплого пола в прихожей

  18. После окончательной укладки кабеля может быть подключен терморегулятор и произведена проверка работоспособности системы путем кратковременного включения ее в сеть. Почувствовать нагрев исправного кабеля можно уже через несколько секунд после включения терморегулятора. После проверки работоспособности системы терморегулятор необходимо выключить, а, в идеале, отключить питание в эл. щитке.
  19. Системы кабельного теплого пола, особенно в помещениях с повышенной влажностью (санузел, ванная комната, кухня), настоятельно рекомендуется запитывать через отдельный автомат с применением УЗО. УЗО не только исключит поражение Вас током в случае повреждения кабеля, но и предохранит Ваш пол от полного или частичного выгорания при повреждении или пережатии кабеля. В данном случае УЗО просто будет выключать электричество, давая понять, что необходимо вызвать мастера для устранения неисправности.
  20. При заливке стяжки необходимо проследить, чтобы вокруг кабеля не оставалось воздушных полостей, пустот. Если отдельные участки кабеля всплыли, необходимо принять меры к погружению их в раствор до затвердевания последнего. Это обеспечит равномерный прогрев пола и предотвратит возможность механического повреждения открытых участков кабеля в процессе дальнейших работ.
  21. Толщина стяжки, при использовании тонкой теплоизоляции, должна быть минимум 3 см. Для помещений рекомендуется стяжка 3- 5 см. Для открытых площадок 5 – 10 см. При использовании толстой теплоизоляции (более 10 мм) целесообразно выполнить дополнительное армирование для предотвращения растрескивания стяжки. Кабель, при этом, можно крепить непосредственно на арматурную сетку.
  22. Систему теплого пола можно включать на нагрев только после полного высыхания стяжки. Для растворов на цементной основе – это минимум 28 дней.
  23. Перед укладкой финишного покрытия рекомендуется повторно проверить сопротивление кабеля. В случае повреждения, вскрытие только стяжки в месте обрыва приведет к меньшим затратам, чем вскрытие еще и кафельной плитки.
  24. Следует помнить, что, при первом включении системы теплого пола, стяжка некоторое время будет накапливать тепло и только потом отдавать его на поверхность. Это может занять от нескольких часов до одного-двух дней, в зависимости от толщины стяжки и применяемых материалов.

Монтаж греющего кабеля - порядок монтажа, особенности установки кабельного теплого пола

Нагревательный кабель универсальная система, которую в зависимости от установленной мощности можно использовать под любое напольное покрытие. Отличием кабеля от всех остальных систем теплого пола является возможность закладывать разную мощность на кв/м площади.

Монтируется на подготовленное бетонное основание, как правило, на стадии капитального ремонта. Требует заливки цементно-песчаной стяжки 3-5 см.

Порядок монтажа нагревательного кабеля

Перед установкой необходимо составить подробный план расположения греющего кабеля, "холодного" провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов (рис. 1).

Для укладки "холодного" соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора

(рис. 2).

На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.

Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем Thermocable). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой (рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.

Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.

Рассчитать шаг укладки кабеля можно по формуле:

h=(S*100)/L ;

где S – обогреваемая площадь, L – длина нагревательного кабеля.

Так на обогреваемую площадь 5 м2 для дополнительного обогрева под керамогранит подойдет комплект Thermocable 35 м, Deviflex DTIP-18 длиной 37 м или кабель AEG HC-800 длиной 40 м. Шаг укладки в таком случае составит:

h=5*100/35

Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).

При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух "холодных" концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.

Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.

После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4)

, которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).

В подготовленную штробу монтируется гофрированная трубка (диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).

В теплоотражающей подложке, между витками кабеля делаются технологические вырезы - окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.

Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.

После высыхания стяжки, возможна укладка любого напольного покрытия.

ВАЖНО!

Включение теплого пола возможно только после полного высыхания цементной стяжки (28 - 30 дней).

Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.

Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.



Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ»  без указания источника – ЗАПРЕЩЕНО!





Как делается кабельный тёплый пол под ламинат или линолеум


Безопасно ли укладывать электрический тёплый пол под ламинат или линолеум? Этот вопрос действительно оправдан, особенно, если учесть, что некоторые виды напольных покрытий нельзя нагревать свыше определенной температуры, так как с поверхности начинают испаряться вредные и токсичные вещества.

Также существуют некоторые ограничения, связанные с укладкой линолеума или ламината на теплые полы.

Можно ли класть кабельные полы под ламинат и линолеум

Чтобы определить, можно ли укладывать тёплые электрические полы под ламинат, следует руководствоваться рекомендациями производителей напольных покрытий. Современные методы изготовления ламинированной доски позволяют её монтаж сверху электрических систем отопления, но с определенными ограничениями.

Суть проблемы сводится к следующему. При производстве ламината используют специальный клей или смолу, содержащую большое количество формальдегида. При нагревании свыше 30°С, токсичное вещество начинает усиленно испаряться с поверхности, что может привести к серьезным отравлениям и другим проблемам со здоровьем.

Поэтому, максимальная температура кабельного теплого пола под ламинатом не должна превышать 28°С. Как правило, на терморегуляторе выставляют 27-28°С и этого достаточно для создания комфортных условий.

Чтобы подобрать ламинат для теплых полов, потребуется учитывать следующие аспекты:

  1. Класс выбираемого ламината не ниже 32 и 33.
  2. Основное предназначение. Производитель нередко указывает в инструкции, что данное напольное покрытие может быть уложено сверху теплых полов. Делать электрический пол можно только под ламинат, который предназначен для этой цели.
  3. Устойчивость к механическим и термическим повреждениям. Усушка ламината не настолько редкое явление, чтобы полностью игнорировать его при выборе материала. Даже между правильно уложенных планок, со временем могут появиться щели, а сам ламинат начнет скрипеть при ходьбе.


Тёплые электрические полы под линолеум, можно укладывать, но также с определенными ограничениями. Чтобы определить целесообразность применения понравившегося покрытия, необходимо учесть следующее:

  1. Тип линолеума – по своей основе различают натуральный, ПВХ, глифталевый и резиновый материал.
  2. Тип подложки линолеума. Для увеличения прочности и придания теплоизоляционных и других свойств, на тыльной стороне покрытия присутствует дополнительный слой. Основой линолеума может быть теплозвукоизолирующий материал, ткань. Некоторые производители изготавливают покрытие, не используя основы.

Требования к подбору линолеума следующие:

  1. Высокая теплоотдача. Не подходит материал с теплоизоляционной основой, так как это приводит к перегреву кабеля и сокращению сроков эксплуатации полов.
  2. Прочность и устойчивость к механическим повреждениям. Лучше всего остановить выбор на полукоммерческом классе покрытия. Так можно избежать усыхания линолеума, спустя всего несколько месяцев эксплуатации.
  3. Стоимость. Чтобы не советовали продавцы, но качественное напольное покрытие не может стоить дешево. Приобретение фирменной продукции известных производителей, гарантия длительной эксплуатации.

Какой кабельный пол лучше выбрать

Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации.

Какой электрический теплый пол выбрать под линолеум или ламинат?

  • Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.
    Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками.
  • Кабельные системы подогрева полов – подходят под любой тип напольного покрытия. Кабельный обогрев должен обязательно подключаться к терморегулятору (за исключением саморегулирующего кабеля). Греющий провод укладывают в стяжку, выполненную мокрым или сухим способом.
    Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума.
  • Саморегулирующийся греющий кабель – принцип работы провода основан на использовании специальной матрицы, позволяющей регулировать интенсивность нагрева, без использования терморегулятора и автоматически подбирая оптимальный температурный режим работы.
    Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.

Для кабельного электрического подогреваемого пола или матов, подойдет ламинат. Для линолеума лучше всего уложить саморегулирующиеся полы, но допускается и применение традиционного нагревательного кабеля.

Как правильно уложить электрический пол

Укладка кабельного теплого пола под ламинат или линолеум осуществляется следующим образом:

  1. Подготавливается основание – выравниваются полы, наносится гидроизоляция.
  2. Укладывается теплоизоляционное покрытие. Фольгированная подложка имеет специальную разметку, облегчающую процесс укладки кабеля.
  3. Устанавливается терморегулятор. Монтаж теплого электрического пола под ламинат и дальнейшая эксплуатация невозможна без установки датчиков и регулятора температуры.
  4. Укладывают кабель. Раскладку выполняют по заранее составленной схеме. Предварительно высчитывается длина кабеля, шаг и сечение. Во время монтажа кабельного теплого пола под линолеум, на этапе раскладки провода, укладывают датчик температуры, помещая его в гофре и устанавливая между витками кабеля.
  5. Изготовление стяжки. Теплый кабельный пол под ламинат или линолеум укладывается в стяжку. Монтаж стяжки выполняется сухим или мокрым способом.
    Сухой вариант имеет определенные преимущества, связанные со скоростью проведения монтажных работ. Укладывать провод можно уже на следующий день после изготовления сухой стяжки.
    Мокрый способ изготовления стяжки для укладки кабельного пола требует больше времени, но пользуется популярностью, благодаря простоте выполнения работ.
  6. Укладка напольного покрытия. Технология укладки ламината требует определенного профессионализма и точного соблюдения рекомендаций. При укладке приходится подрезать планки. Длина доски не может быть менее 20 см.
    Вдоль стен необходимо ставить компенсационный зазор от 0,5 до 1 см. Ламинат и линолеум перед монтажом необходимо занести в помещение, раскатать и оставить на сутки.

Порядок установки может несколько отличаться, в зависимости от руководства производителя кабеля, а также выбранной системы отопления. Так, система электрического тёплого пола, в виде матов, используемая под ламинат, не нуждается в предварительной укладке провода в цементный раствор. Монтировать кабель под линолеум, наоборот, можно только в стяжку.

Безопасность электрических полов, уложенных под ламинат, достигается благодаря подключению системы отопления через УЗО, а также изготовлению заземления. Если заливается стяжка, сверху кабеля прокладывают армирующую сетку. К арматуре подсоединяют провод заземления.

Какой ламинат и линолеум можно использовать

Помимо вышеперечисленных советов по выбору подходящего линолеума и ламината, при выборе напольного покрытия потребуется учесть еще несколько важных моментов:

  • Оптимальная толщина ламината. Чтобы избежать растрескивания и одновременно предотвратить перегрев пола, лучше всего выбрать покрытие с толщиной 6-8 мм.
    При выборе следует учитывать, что укладка ламината на проводной тёплый пол осуществляется с обязательным использованием подложки. Укладывать пробку запрещается.
  • Влияние обогрева полов на линолеум существенно ограничивает возможность их эксплуатации. Считается, что оптимальным решением при устройстве электрических теплых полов из кабеля, является использование многослойного или гетерогенного покрытия.
    Категорически запрещается использовать утепленные и однослойные линолеумы.


Электрические теплые полы подходят под любой тип напольного покрытия. Но при монтаже и последующей эксплуатации, необходимо строгое соблюдение инструкций производителя.

Монтаж кабельного теплого пола

Подготовьте поверхность и необходимые материалы
• кабель или нагревательный мат;
• терморегулятор
• сенсор температуры пола
• изоляция
• гофротрубка
1. Подготовьте все необходимые материалы.
Комплект теплого пола:
2. Заранее определите место расположения терморегулятора на стене.

Начните укладывать кабель
Укладка теплого пола начинается с подводки монтажного конца греющего кабеля к месту расположения термостата. Соединительную муфту и начальный участок кабеля закрепите на полу и с этого места начните раскладку секции.
Датчик температуры должен располагаться внутри гофрированной трубки вблизи ее конца. Необходимо убедиться в том, что датчик свободно перемещается внутри трубки, это позволит в случае не исправности термодатчика произвести его замену без вскрытия пола и стен.
При включении в первый раз ощущение «теплого пола» может появиться через значительный промежуток времени (от 6 до 48 часов).
1. Укладывайте кабель змейкой.
2. Шаг змейки определяется по формуле:
Шаг укладки (в см.)= (100*S) / L
S - фактическая площадь, на которую укладывается нагревательная секция, кв.м.
L – длина секции, м (указана в паспорте секции

Уложите нагревательный кабель
Кабель укладывайте равномерно, без пересечений. Строго соблюдайте постоянный шаг укладки в пределах всей обогреваемой площади. Недопустимо сближение уложенных витков кабеля на расстояние менее 75 мм (желательно не более 150 мм).
Зафиксируйте концы кабеля, загибая вокруг него выступающие язычки монтажной ленты. Изгибы петель должны быть плавными, без изломов и натяжения кабеля.
Расстояние от греющего кабеля до стены должно составлять около 5 см по всему периметру обогреваемой площади пола, если она примыкает к стене. Соединительные и концевые муфты кабеля должны находиться на полу. Монтажные концы кабеля выведите к термостату.

Установите датчик температуры
1. Поместите датчик температуры в трубку, входящую в комплект.
Датчик должен располагаться внутри трубки в близи ее конца. Соединительный провод датчика должен выходить из другого конца. Тот конец трубки с датчиком, который лежит в полу, надо плотно загерметизировать для предотвращения попадания внутрь раствора.
2. Уложите трубку с датчиком в подготовленную канавку и выведите ее к распаечной коробке.
Радиус изгиба трубки должен быть не менее 5 см. Заполните канавку раствором.
3. Отметьте на полу место расположения датчика.
Концы монтажных проводов нагревательных матов и датчика температуры необходимо облудить и подключить к клеммнику распаечной коробки, от нее подвести к термостату.
4. Проверьте электрические соединения.
Кратковременно, примерно на 1 мин, подайте сетевое напряжение и проверьте работоспособность "теплого пола". На лицевой панели термостата должен загореться светодиод и начаться нагрев секции или мата.
5. Снова отключите питание до окончательного включения системы "теплый пол".

Залейте стяжку
1. Вырежьте технологические отверстия
Устройство цементно-песчаной стяжки начинается с вырезов в теплоизоляции технологических отверстий, предназначенных для схватывания стяжки с основанием. Отверстия вырезаются через 30 - 40 см размером 10 х 15 см.
2. Приготовьте раствор
В соответствии с инструкцией по приготовлению и применению сухих смесей приготовьте раствор в требуемом количестве. Выставьте маяки по уровню. Залейте стяжку. Толщина стяжки над кабелем теплого пола должна составлять 3 - 5 см.
3. Обеспечьте необходимые условия
В соответствии с требованиями Строительных Норм и Правил (СНиП), обеспечьте оптимальный температурно-влажностный режим в помещении для набора прочности стяжки, оградите помещение от сквозняков. В связи с тем, что стяжка в конструкции теплого пола "висячая", ее необходимо оградить от механических нагрузок не менее, чем на 4 - 5 суток.

Уложите напольное покрытие
При укладке теплого пола можно использовать любое напольное покрытие: ковролин, линолеум, керамическую плитку, паркет. Однако нужно учесть, что толщина таких материалов влияет на передачу тепла в обогреваемом помещении.
Следует заметить, что в помещениях с деревянными полами или паркетом при стандартной удельной мощности теплого пола температура на поверхности пола будет ниже желаемой – ведь дерево плохо проводит тепло. В то же время повысится температура на поверхности кабеля. Таким образом, мощность кабеля будет, прежде всего, расходоваться на нагрев дерева, что крайне нежелательно с точки зрения поддержания его влажности.

Расстановка мебели
Расставьте мебель по своему вкусу.

Монтаж греющего кабеля: пошаговое руководство

Состав тёплого пола

Комплект для монтажа греющего кабеля включает в себя следующие элементы:
  • тепловыделяющая секция на основе кабеля;
  • термостат;
  • датчик измерения температуры пола;
  • пластмассовая гофрированная трубка с концевой заглушкой;
  • монтажная лента (входит в комплект поставки).

Полезное видео смотреть ЗДЕСЬ.

Порядок выполнения работ

Начиная монтаж греющего кабеля комплектующие, которые могут потребоваться (крепежи и другие), нужно приобрести заблаговременно.
Технология укладки кабельного тёплого пола включает в себя несколько этапов:

1. Подготовка места для термостата и датчика температуры.


Регулятор может располагать на стене, где это лучше всего подходит и на любой удобной высоте, но не ниже 30 см. При этом учитывается расстановку мебели. Если монтаж греющего кабеля выполняется в помещениях с повышенной влажностью, например, ванной, сауне, то регулирующее устройство устанавливается за их пределами.

В выбранном месте сверлится отверстие для монтирования терморегулятора. Далее от него вниз делается канавка шириной 20 мм и такой же глубины. В ней будут располагаться соединительные провода секции и гофротруба с помещённым внутрь неё датчиком измерения температуры.
К термостату необходимо подвести электропитание, при этом сечение проводника и питающей линии должно соответствовать силе тока секции.

2. Подготовка поверхности.


Удаляется весь строительный мусор. Для этого используется щётка. Затем пол пропитывается грунтовкой. Это улучшит его адгезию с цементной стяжкой.
Далее размечаются зоны, где монтаж кабеля тёплого пола осуществляться не будет. К ним относятся участки, занятые мебелью, которая не будет передвигаться, сантехникой, бытовой техникой и другим. Также выдерживаются отступы от стен минимально составляющие 5 см, а также других приборов отопления равные не менее 10 см.

3. Организация теплоизоляции и закрепление крепёжной ленты.


Правильный монтаж греющего кабеля предполагает наличие теплоизоляции. Если этажом ниже располагается отапливаемое помещение, то есть потери тепла через основание небольшие, то можно использовать теплоизолирующий материал толщиной 3-4 мм и раскладывать его только на обогреваемом участке.

В противном случае выбирается более толстая изоляция и расстилается на всей площади. Крепить разрешается любым клеящим материалом, который не повредит теплоизолирующий слой.
Укладка кабельного тёплого пола осуществляется с применением монтажной ленты. Она представляет собой металлическую полосу с особыми крепёжными язычками, которые задают шаг укладки и надёжно фиксируют провод, тем самым предотвращая его непроизвольное перемещение во время заливки.

Её нужно разрезать на отрезки требуемой длины и закрепить через каждые 0,5 – 1 м. Фиксацию можно производить различными способами, которые будут обеспечивать связь с основанием. Для этого подойдут дюбели, саморезы, при этом должна быть сохранена целостность изоляционного слоя.

4. Монтаж нагревательного кабеля.


Перед тем, как начать монтаж кабельного тёплого пола, рассчитывается шаг раскладки с учётом окончательной корректировки зоны обогрева. Расчёт выполняется следующим образом: фактическая площадь в квадратных метрах, на которой производится установка нагревательного кабеля, умножается на 100 и делится на длину секции в метрах (прописана в паспорте изделия).

Отклонение шага от расчётного недопустимо превышать более чем на 10 мм. Если делать слишком большое расстояние, то это приведёт к образованию прогретых и совершенно холодных полос вместо равномерно нагретой поверхности.

Укладка кабеля тёплого пола начинается с подведения его соединительного электропровода к месту расположения терморегулятора. Соединительная муфта и начальный участок крепятся на полу при помощи петель крепёжной планки, и отсюда начинается укладка нагревательного кабеля.

Раскладывать нужно равномерно со строгим соблюдением определённого шага, не допуская наложений, иначе это приведёт к перегреву. Не разрешено, чтобы витки приближались друг к другу менее чем на 8 см.

Петли следует зафиксировать, загибая вокруг провода выступающие язычки ленты. Петли делаются плавными без перегибов и натяжения. Между ними и стеной должна соблюдаться дистанция приблизительно 5 см. Все муфты располагаются на полу. Подсоединительные провода выводятся к температурному регулятору.

Выполняя монтаж одножильного кабеля тёплого пола, соблюдаются аналогичные правила, что и для двужильного. Однако при составлении плана раскладки стоит учитывать, что к управляющему прибору подсоединяются два конца.

Монтаж греющего кабеля тёплого пола рекомендуется выполнять в обуви с мягкой пружинистой подошвой либо на уложенную греющую секцию класть фанеру или что-либо другое, что предотвратит механическое повреждение.

5. Установка датчика температуры и терморегулятора.


Датчик просовывается в гофрированную трубку так, чтобы он оказался близко к её концу, а провод выходил, с другой стороны. Трубка с той стороны, которая будет находиться в полу, закрывается специальной заглушкой. Это исключит попадание внутрь цемента.

Гофра выводится от регулятора в пол. Минимальный радиус изгиба 5 см, трубка должна заканчиваться приблизительно в 50-60 см от стены. Гофротрубка крепится ровно посередине витков.

Для этого можно воспользоваться пластиковыми стяжками. Трубка должна доходить до монтажной коробки терморегулятора или промежуточной распаячной коробки. Такой метод установки позволяет при выходе из строя устройства легко его заменить, не вскрывая напольное покрытие.

Далее штроба заполняется раствором. Концы всех электропроводов облуживаются и подключаются к регулятору.
Все электрические соединения необходимо обязательно проверить. Затем подаётся электропитание примерно на минуту и проверяется работоспособность системы.
На лицевой панели блока управления должен засветиться индикатор и начаться нагрев секции. Отключается питание.

В приложении к инструкции зарисовывается схема укладки кабеля тёплого пола с указанием всех элементов. Это является непременным условием предоставления гарантии.

6. Заливка цементно-песчаной стяжки.


В теплоизоляции через каждые 30-40 см строительным ножом вырезаются технологические окошки размером примерно 10×15 см. Их назначение заключается в том, чтобы обеспечить сцепление цементно-песчаной смеси с основанием.

В соответствии с руководством готовится смесь в требуемом количестве. Затем ней заливается тёплый пол кабелем технология монтажа которого предполагает стяжку слоем 3-5 см. Если создана тепло- или звукоизоляция толщиной более 5см, то стяжка делается 3,5-4 см.

После полного высыхания раствора система готова к эксплуатации. Требуемое на это время указывается производителем на упаковке. Как правило, для цементно-песчаного раствора это около 28 дней.

Непосредственно монтаж электрического тёплого пола кабелем несложный и не требует особых усилий. Более трудоёмкой является подготовительная стадия. Однако выполнять все работы следует очень аккуратно, и без отклонения от инструкции.

Установка кабеля теплого пола: полезное видео

Монтаж кабеля тёплого пола под плитку и ламинат

Кабельный тёплый пол — оптимальное решение для обогрева помещений любого назначения. Изоляция нагревательных элементов от внешней среды делает такие электрические полы безопаснее и надежнее других вариантов. В этой статье мы рассмотрим особенности монтажа кабеля тёплого пола под плитку, а также под ламинат.

Что нужно предусмотреть перед укладкой кабеля тёплого пола под плитку?

Сложность монтажа кабельного тёплого пола зависит от многих факторов, которые обязательно нужно учитывать:

  • Этажность. Этот фактор влияет на итоговую толщину тёплого пола. Так, например, для помещений на первом этаже обязательным является слой тёплоизоляции, который не даст холоду проникнуть через фундамент и сбережет тепло внутри помещения. Также, в таких случаях, рекомендуется использовать нагревательный кабель большей мощности.
  • Тип помещения. Помещения с повышенным уровнем влажности — ванная комната или кухня, требуют качественной гидроизоляции.
  • Черновая поверхность пола. Укладка нагревательного кабеля производится на ровную поверхность, поэтому перед установкой тёплых полов необходимо выполнить выравнивающую стяжку. Так, например, монтаж кабельного тёплого пола на бетонный пол производится на минимальную стяжку или вовсе без нее.
  • Количество мебели. Монтаж кабеля тёплого пола под плитку производится только в местах свободных от низкой мебели и бытовой техники. Установленная на тёплый пол мебель и техника будет нагреваться, что может привести к перегреву кабеля и выходу его из строя.
  • Тип кабеля. Монтаж одножильного кабельного тёплого пола предполагает, что оба его конца необходимо подключать к терморегулятору. Это делает его укладку более сложной. Двухжильный кабель подключается к терморегулятору одним концом, а второй имеет специальную заглушку, поэтому его укладка проще.

Если решить эти вопросы еще на этапе планирования, то процесс укладки тёплого пола пройдет гораздо быстрее и без непредвиденных «сюрпризов».

Как уложить кабель тёплого пола под плитку? Этапы монтажа.

Весь процесс монтажа тёплого пола можно разделить на несколько этапов. Рассмотрим подробнее каждый из них.

  1. Подготовительный этап. На этом этапе нужно провести следующие работы:
  • создается план расстановки мебели;
  • составляется схема укладки греющего кабеля с учетом расстановки мебели;
  • проверяется готовность электропроводки к повышенным нагрузкам;
  • производится расчет необходимых материалов;
  • производится черновая подготовка поверхности пола под укладку кабеля — если пол гладкий и без дефектов, то можно обойтись уборкой, а затем грунтовкой поверхности. Если же имеется старое покрытие, то его нужно полностью снять и все неровности выровнять бетонным раствором или самовыравнивающейся смесью;
  • выполняется гидроизоляция для помещений с повышенной влажностью.
  1. Теплоизоляция поверхности. На данном этапе нужно уложить изоляционный материал на пол. Для лучшего теплоизоляционного эффекта рекомендуется утеплить и несколько сантиметров стены прилегающей к полу. Для этого можно использовать пенополистирол, пенофол, полипропилен, минеральную вату или же комбинацию из нескольких материалов.
  2. Установка датчика температуры и подготовка к укладке кабеля. Для установки температурного датчика нужно сделать строго вертикальный канал от места установки терморегулятора до места измерения температуры. Датчик помещается в металлопластиковую трубку и укладывается в этот канал. Он должен находиться между жилами греющего кабеля и не касаться их, иначе измерения будут неверными. Также на данном этапе нужно установить монтажную ленту или специальную монтажную сетку для крепления нагревающего кабеля.
  3. Укладка кабеля тёплого пола. Перед началом работы нужно проверить сопротивление кабеля мультиметром. Показания не должны отличаться от паспортных более чем на 10%. После проверки можно приступать к укладке. Когда монтируется электрический тёплый пол под плитку, кабелем формируется рисунок по схеме укладки. Нужно придерживаться одинакового расстояния между витками кабеля, иначе прогрев будет неравномерным. После окончания монтажа нагревательных элементов тёплого пола под плитку, кабель нужно проверить на работоспособность. Для этого производится повторный замер сопротивления кабеля мультиметром.
  4. Заливка стяжки. Чтобы избежать повреждений, греющий кабель для тёплого пола под плитку должен покрываться слоем бетонной стяжки. Толщина стяжки должна быть от 3 до 5 см. Через несколько дней поверхность стяжки высохнет. Полностью “пирог” стяжки высохнет только через 3-4 недели (зависит от погодных условий). Обращаем ваше внимание на то, что до полного высыхания стяжки запрещается включать тёплый пол.
  5. Укладка плитки. Когда поверхность стяжки затвердела можно приступать к укладке плитки. Перед укладкой плитки нужно удостовериться, что при заливке стяжки нагревательный кабель не пострадал. Для этого еще раз нужно измерить сопротивление нагревательных элементов. Все показания измерений заносятся в протокол, который прилагается к паспорту нагревательного кабеля.
  6. Подключение терморегулятора. Рекомендуется устанавливать терморегулятор уже после полного высыхания стяжки, чтобы избежать случайного включения тёплого пола до этого момента. Компания DS Electronics выпускает терморегуляторы terneo. В ассортименте компании представлены как простые механические терморегуляторы, так и сложные программируемые устройства с Wi-Fi. Благодаря минималистичному дизайну они хорошо вписываются в современный интерьер.

Уложить кабельный тёплый пол под плитку можно самостоятельно, обладая некоторыми навыками и сноровкой. Но допущенные ошибки негативно могут отразиться на качестве обогрева и повлекут за собой немалые траты. Поэтому лучше эту работу предоставить профессионалам.

Особенности кабельного тёплого пола под ламинат

Кабельный пол под ламинат укладывается таким же образом, как и под плитку, только есть некоторые особенности его эксплуатации. Деревянные поверхности плохо переносят перегрев, поэтому на терморегуляторах рекомендуется устанавливать температуру нагрева не выше 27 ℃. Установка терморегуляторов terneo позволит точно контролировать температуру в помещении и избежать перегрева поверхности пола. Несоблюдение этого правила приведет к рассыханию и деформации деревянного напольного покрытия. Также с этой целью рекомендуется использовать под деревянные полы нагревательные кабели мощностью 80-100 Вт/м2.

Выводы

Правильно установленный нагревательный кабель для тёплого пола под плитку прослужит несколько десятков лет. За время работы компенсирует стоимость всех элементов и временные неудобства при его монтаже.
Доверьте установку тёплого пола профессионалам, и тогда проблем во время монтажа будет минимум, а обогрев будет качественным и безопасным.

Оцените новость:

Инструкция по монтажу кабельного теплого пола

Условия монтажа и эксплуатации кабельного теплого пола

1.  Секция нагревательная кабельная должна применяться согласно рекомендациям указанным в данной инструкции.

2. Защита потребителя от поражения электрическим током, согласно требованиям ПУЭ (правила устройств и эксплуатации электроустановок). Секция нагревательная кабельная должна быть обзательно заземлена.

3. Внимание! Секция нагревательная кабельная подключается к сети переменного тока 220 В через терморегулятор (термостат). Подключение секции и терморегулятора должен производить квалифицированный электрик.

4. Запрещается укорачивать или удлинять нагревательный кабель, а также растягивать за соединительную муфту.

5. Секция нагревательная кабельная не должна подвергаться механическим нагрузкам и растяжению. Необходимо проявлять особую аккуратность, чтобы не повредить кабель при бетонных работах.

6. Запрещается подавать напряжение питания на неразмотанные секции нагревательные в бухтах.

7. Для улудшения теплоотдачи секцию нагревательную следует монтировать на фольгированные материалы (изолон и т.п.)

8. Во избежание повреждения кабеля необходимо начертить схему укладки секции с указанием расстояния между проводами и от/до боковых поверхностей, глубину укладки, указать место расположения муфт.

Монтаж кабельного тёплого пола

Установка в жилых/нежилых помещениях (ванная комната, гостиная, кабинет, спальня, детская, коридор, прихожая, мастерская, спортзал, гараж, балкон)

1. Перед и после заливкой секций раствором, необходимо проверить омическое сопротивление. Оно должно соответствовать указанному в таблице.

2. Секция нагревательная кабельная должна быть полностью залита строительными растворами и смесями пригодными для систем теплый пол , не содержащим острых включений, толщина стяжки 3-5 см. Секция установленная в полу, не влияет на прочность конструкции пола. И если со временем на полу появляются трещины или пол дает просадку, то причина кроется или в непрочности основания, или в нарушении технологии строительных работ, выбору теплоизоляционного материала, толщине и качеству стяжке, выбору качественных строительных материалов.

3. Запрещается включать секции нагревательные, уложенные в стяжку, до полного затвердевания раствора — 28 дней согласно СНиП.

4. Недопустимо использовать одну и ту же секцию для обогрева двух и более помещений с различными условиями теплоотдачи (например, ванной комнаты и коридора).

5. Для фиксации секции применяются специальные крепления или монтажная лента.

Установка в теплицах, футбольных/травяных, спортивных полях и т.п.

1.  Секция закладывается в почву на спортивных полях, в теплицах и т.п. для улучшения условий роста травы и растений. Секция закладывается на глубину, исключающую его повреждение.

2.  Земля или песок, в которые закладывается секция, должны быть слега утрамбованы и не должны содержать больших или острых камней. Запрещается закладывать секцию в мох, так как с течением времени мох высыхает и начинает играть роль теплоизоляции, что может привести к перегреву кабеля.

3.  Секция должна быть четко обозначена предупредительной табличкой, расположенной на высоте около 50 см над уровнем почвы, и желтой  пластмассовой лентой, заложенной на высоте около 8 см непосредственно над кабелем.

Установка систем антиоблединения : открытые площадки, на крышах, в водосточных желобах и трубах.

1. Для фиксации секции применяются специальные крепления или монтажная лента.

2. Секция нагревательная кабельная должна отключаться на летний период.

3. При  установке  мощности   свыше  30  Вт/м  необходимо  прокладывать  две параллельные линии нагревательного кабеля.

4. Применяются два способа укладки:  один кабель в виде петли, либо два параллельных кабеля, заканчивающихся в конце желоба.

5. Нагревательный кабель  фиксируется в желобах  креплениями с  интервалом приблизительно 25 см.

6. При  установке  нагревательного  кабеля в вертикальную водосточную трубу применяется металлическая цепь с креплениями через 25 см.

7. Цепь подвешивается либо на металлический прут, лежащий в желобе, либо на крюк, ввинчиваемый в деревянную конструкцию крыши.

Расчет расстояния между линиями кабеля.

Имеется два способа расчета расстояния между линиями нагревательного кабеля:

-по общей длине кабеля:

S *100/L = l, где

S - свободная площадь;

L — общая длина кабеля;

l — расстояние между линиями кабеля в см.

- по его общей мощности:

Pк *100 / Рс = l, где

Рк — Мощность кабеля на 1 пог.метр

Рс — Мощность на 1 м2 свободной площади    = расстояние между линиями кабеля в см.

l — расстояние между линиями кабеля в см.

Подключение к сети 220 v

Одножильные СНКО

Белый — фаза

Голубой — земля

Двужильные СНКД

Белый — фаза

Голубой — ноль

Желто-зеленый -земля

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободная проволока лучистая система обогрева. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома. Или у вас есть "холодная комната" ... пространство что кажется, что никогда не достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низком уровне влажности. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под теми участками, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете разместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат ...

Термостат - это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов теплого пола обычно требуется двухклавиатурный короб с двумя 1/2 " трубопроводов до уровня пола ... один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят ваши деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. От используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего При нагревании напольная плитка нагреется примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 'x 4' x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование доводит до совершенства ... убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода ...

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При интервале 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом ознакомьтесь с таблицами производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина провода. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкослойного покрытия .. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или "зажимы", но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика ...

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую область. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора ...

Используя плоский мастерок, полностью покройте вашу систему проводки полом. выравниватель или модифицированный тонкослойный материал. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы их не допустить. подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте радиант. система теплых полов до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые вы могли бы имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы.Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс.Сложная часть - найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг - связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с выдержкой времени (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с помощью TIC. Обычно я беру с собой черные мешки для мусора, чтобы заклеить окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перескочить» ток через заземляющий экран кабеля для покрытия пола, по существу дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, посылая напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм - 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac - это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание - это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Постарайтесь также не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, так как мы не хотим еще больше повредить систему отопления, которую мы так старались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся к чистоте, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Советы по установке кабеля для теплого пола с разделительными мембранами

Инновации в области электрического теплого пола привели к расширению ассортимента продукции и методов установки.В частности, разделительная мембрана Prodeso появилась в течение последних нескольких лет, и специалисты по установке, такие как Фил Грин, находят более легкое время для установки полов с подогревом.

Фил является владельцем и главным участвующим подрядчиком компании P.G.C Construction, Remodeling and Design со штаб-квартирой в Гилбертсе, штат Иллинойс. Работая подрядчиком по ремонту более 39 лет, Фил развивает и применяет навыки во всех сферах деятельности, связанных с индустрией ремонта дома. Фил регулярно посещает крупные выставки, связанные с производством плитки и утепления полов, и участвовал в демонстрациях на главной сцене во время этих выставок.Его знания, опыт и опыт заработали ему репутацию эксперта в этой области. Недавно WarmlyYours выпустили видео под названием «Советы по установке теплого пола с разделительной мембраной», которое вел сам Фил Грин. На протяжении всего обучающего видео было представлено 23 совета. Для вашего удобства мы сузили и объединили информацию до 10 советов.

Совет 1: Очистите черный пол

Обязательно очистите основание от жира, масел, воска и пыли перед установкой.Черный пол легко очистить, если у вас есть подходящие чистящие средства. В первую очередь, цель - очистить поверхность фундамента от любых загрязнений. Если вы работаете с фанерным черным полом, подумайте о том, чтобы подготовить поверхность с устойчивой к пятнам отделкой, чтобы повысить ее долговечность.

Совет 2: Предварительно нарежьте мембрану в соответствии с планом установки

Более простой монтаж означает планирование и предварительную резку стяжки пола на готовые к использованию части. Найдите ножницы или нож для резки бумаги и начните резать по каналам, образованным округлыми квадратными узелками.Используйте измерительное устройство, чтобы убедиться, что размеры на плане установки совпадают с размерами предварительно вырезанных мембранных листов непосредственно перед установкой. Если размеры проекта изменятся в какой-то момент, просто сообщите нам новые размеры, и мы предоставим вам новый план, как правило, в течение 24 часов.

Совет 3: Расположение мембраны

Следующим шагом является отметка места размещения листов мембраны. С помощью письменных принадлежностей нарисуйте контур каждого участка подкладки. Если все сделано правильно, линии будут нарисованы там, где сходятся все части.Обязательно ознакомьтесь с планом установки WarmlyYours, дважды проверив правильность размещения. Покрытие должно защищать всю площадь, предназначенную для теплого пола. Используйте картон в качестве контура для обозначения постоянных приспособлений, таких как фланец унитаза, и закройте их картонным вырезом, который вы можете сделать в полевых условиях.

Совет 4. Выровняйте кабельные каналы

Начните с изучения пересечений подкладки. Правильно выровняйте листы так, чтобы каналы между соседними листами совпадали.Часто размеры помещения (например, кухни с уголком для завтрака) не совсем квадратные. Можно разрезать подкладку через узелки, чтобы сформировать другую форму.

Совет 5: Нажмите на мембрану

Используйте плоскую сторону шпателя, чтобы ввести клей, и сторону с надрезом, чтобы распределить его. Затем вы можете укладывать листы мембраны. Если поблизости есть валик, пластиковый шпатель или терка, надавите одним из этих инструментов. Поднимите угол мембраны и время от времени оттягивайте ее назад, чтобы обеспечить хорошее покрытие.Если покрытие покрылось пятнами, не волнуйтесь, просто увеличьте количество клея.

Совет 6: Используйте поплавок для закрепления прямых участков кабеля

Теперь пришло время установить сам кабель для защиты от пола. Поплавок действительно поможет ускорить этот шаг, потому что он не только упрощает установку кабеля, но и предотвращает его повреждение. Фил использовал поплавок, чтобы установить кабель с минимальными усилиями. Металлический шпатель может повредить нагревательный кабель, поэтому для этого шага используйте терку с гладкой резиновой или пластиковой поверхностью.

Совет 7: Проверьте точку на полпути

Не забудьте проверить, правильно ли расположена отметка на середине кабеля в соответствии с вашим SmartPlan. Средняя точка на плане обозначена красной точкой. Вы найдете середину кабеля, обозначенную на кабеле белой лентой. Если у вас окажется слишком много или слишком мало кабеля, этому может быть несколько причин. Кабель может быть проложен слишком близко, слишком далеко друг от друга или размеры комнаты не соответствуют размерам на плане. Если это произойдет, не стесняйтесь звонить по телефону 800-875-5285, чтобы поговорить со специалистом по лучистому отоплению.

Совет 8: Тестируйте до, во время и после установки

Если есть одна вещь, которая отличает хорошую установку от плохой, так это последовательное тестирование нагревательного кабеля. Каждый кабель, который продает наша компания, перед отправкой со склада проходит тестирование. Однако при транспортировке и / или во время установки на месте «кое-что происходит». Цель теста - проверить, не произошло ли повреждения, которое могло бы повлиять на сопротивление кабеля.

Обратитесь к этому пошаговому руководству для получения дополнительной информации о том, как правильно проверить нагревательный кабель.

Совет 9: Предотвращение выступа плитки во время установки

Выступ плитки происходит, когда плитка установлена ​​слишком высоко или слишком низко по отношению к соседним плиткам. Когда покупатель ходит, типы полов, совместимые с подложкой Prodeso (например, плитка, мрамор или камень), будут подвергаться перепаду давления из-за неровностей. А это смещение может привести к растрескиванию или расслоению плитки. Вы можете обеспечить ровный пол с помощью системы выравнивания плитки Spin Doctor, которая гарантирует, что все плитки остаются на одном уровне друг с другом.

Совет 10: Убедитесь, что пол полностью затвердел

Недавно завершенные проекты требуют времени для затвердевания клея (например, тонкого отверждения). После установки подкладки и плитки начинается этап отверждения. Перед включением системы подогрева пола убедитесь, что раствор полностью затвердел. Слишком раннее включение системы обогрева может привести к тому, что тонко схватившееся изделие станет хрупким, что может стать причиной поломки, например, поломки плитки или ее выскакивания.

Подводя итог, мы надеемся, что вы смогли убрать несколько советов, которыми поделился Фил Грин.Если вам требуются какие-либо разъяснения, посмотрите видео или позвоните нам по телефону 1-800-875-5285. Продолжайте обсуждение, комментируя ниже любые идеи или вопросы, которыми вы хотели бы поделиться с сообществом WarmlyYours. Спасибо за обучение вместе с нами и желаю вам светлого дня!

Что можно и что нельзя делать с теплыми полами

Если вы никогда не устанавливали теплый пол до того, как это может показаться сложным и очень техническим, или, может быть, вы выполнили несколько работ, но еще не уверены в процедуре.Это базовое руководство, что можно и что нельзя делать, разработано, чтобы помочь вам избежать некоторых подводных камней, с которыми можно столкнуться при установке электрического теплого пола.

До

  • Полностью прочтите все инструкции перед началом установки - они предназначены для того, чтобы помочь вам выполнить установку правильно с первого раза, а не только для того, чтобы посмотреть, если у вас возникнут проблемы.
  • Удалите защитную пленку перед установкой ковриков для теплого пола Thermonet, чтобы обнажить клеящуюся сторону сетки и позволить плиточному клею / стяжке пройти через сетку и сцепиться с нижележащим основанием.Коврики можно свободно уложить, не снимая пластика, чтобы получить правильную компоновку и позволить вам перемещать маты по мере необходимости, чтобы покрыть пол, однако пластик должен быть удален, а сетка приклеена к полу, чтобы завершить установку.
  • Убедитесь, что все нагревательные кабели и соединения «холодного хвоста» полностью заделаны слоем гибкого клея для плитки на цементной основе или выравнивающего состава, чтобы обеспечить равномерное распределение тепла.
  • Уложите нагревательные маты Thermonet стороной вниз, чтобы защитить греющий кабель.
  • При размещении термостата во влажной зоне соблюдайте действующие правила по электричеству и степень защиты IP.
  • Убедитесь, что ваш контур теплого пола защищен подходящим УЗО.
  • При установке и укладке пола используйте прилагаемый монитор для ковриков, чтобы предупредить вас о любом повреждении кабеля во время этого процесса.
  • Проконсультируйтесь с производителем пола о совместимости с электрическими полами с подогревом и ознакомьтесь с указаниями по максимальной температуре, особенно для мягких полов, таких как ковролин или паркет.
  • Убедитесь, что установщик полностью заполнил форму передачи клиенту перед тем, как покинуть объект, а затем использовать эту информацию для завершения онлайн-регистрации гарантии в течение 60 дней с момента установки.
  • Убедитесь, что все электрические работы выполняются квалифицированным электриком, а все испытания выполняются и записываются в соответствии с руководством по установке. Электрик не требуется для прокладки отопления, однако все испытания и окончательное подключение термостата должен выполнять электрик.
  • Убедитесь, что несколько полов с подогревом подключены параллельно к термостату (не подключайте маты с подогревом последовательно друг к другу). При использовании нескольких матов убедитесь, что общая нагрузка нагревательных элементов не превышает максимальную нагрузку термостата (16 ампер), или гарантирует, что контактор и демпфер подходящего номинала подключены к цепи.
  • Убедитесь, что зонд датчика температуры пола установлен в кабелепроводе, чтобы облегчить замену в случае необходимости.Кабелепровод датчика температуры пола следует размещать по центру между двумя проложенными нагревательными кабелями, чтобы обеспечить точные показания температуры.
  • Обратитесь к производителю клея / затирки, чтобы убедиться в его пригодности и дать рекомендации по времени высыхания и максимальной температуре пола.
  • Рассмотрите возможность использования изоляционных плит Econoboard под полом с подогревом, чтобы повысить эффективность системы подогрева пола.

Не надо

  • Никогда не обрезайте и не укорачивайте нагревательный кабель! Нагревательный элемент представляет собой резистивный элемент, и, разрезая или укорачивая нагревательный кабель, он изменяет сопротивление и, следовательно, вызывает прогорание кабеля.
  • Оставьте излишки кабеля незащищенными или свернутыми под кухонными приборами или внутри стеновой полости. Весь нагревательный кабель должен быть полностью заделан слоем гибкого плиточного клея и должен находиться на расстоянии не менее 50 мм друг от друга.
  • Позвольте греющим кабелям соприкасаться или пересекать друг друга.
  • Соедините маты / кабели теплого пола последовательно! Несколько матов / кабелей всегда должны быть подключены параллельно.
  • Включите нагревательную систему, когда она свернута или находится на воздухе, так как это приведет к перегоранию нагревательного элемента.Электрик должен проверить систему отопления перед установкой в ​​соответствии с инструкциями в руководстве по установке.
  • Натяните или скрепите соединения холодного хвоста.
  • Попытайтесь выполнить любые электромонтажные работы, если вы не являетесь квалифицированным электриком.
  • Не выключайте монитор на коврике, пока не ведутся работы, так как батареи разрядятся, и устройство перестанет работать.
  • Кабели обогрева помещения на расстоянии менее 50 мм друг от друга.
  • Установите что-либо с установленными на полу механическими креплениями (напр.дверные упоры) над системой теплого пола.
  • Закрывайте систему теплых полов постоянными креплениями на твердом основании. Воздух должен циркулировать по полу.
  • Установите изоляционные плиты поверх теплого пола.

Обратите внимание: Это только краткое справочное руководство и не заменяет руководство по установке или регулярную литературу. Установщики несут ответственность за то, чтобы система соответствовала всем действующим электрическим, строительным и другим соответствующим нормам.

«Полы с подогревом» - провода, маты и пленка

Вы думаете об установке системы «теплый пол» в своем доме? Подумайте только: теплый пол означает, что прогулка босиком станет удовольствием - ноги больше не будут холодными!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления. В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления.Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как это делают радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в полы с подогревом могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня теплоизоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем такие варианты теплого пола, как неплотный провод (также называемый незакрепленным кабелем), липкие маты и маты из фольги. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент типов полов с подогревом представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении - вы устанавливаете пол с подогревом только для того, чтобы поддерживать теплые полы, или как метод обогрева для всей комнаты? - и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м 2 , тогда как для обогрева плохо изолированных помещений, например, старинных домов, зимних садов и гаражей, требуется не менее 190 Вт / м 2 .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь обогрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со слабой проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в маты, кабели могут вписываться в небольшие пространства и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, таких как ванные комнаты. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь обогреть стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом - 150 Вт / м 2 . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированную комнату, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м 2 Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Клейкие коврики

Клейкие коврики можно использовать под всеми теми же напольными покрытиями, что и свободная проволока, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это раскатать коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие коврики требуют дополнительной подготовки перед укладкой пола сверху.Сюда могут входить клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть две разновидности липкого коврика: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м 2 , но различаются размерами, термостатами и доступными вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванной. Вы можете просмотреть эти продукты здесь.

Маты из фольги

Пленочные маты - это самый особенный из всех наших типов полов с подогревом. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои перед тем, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочных матов под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, так как клеевые слои не прилипают к поверхности фольги.

У нас есть две марки напольного отопления с фольгированным матом, обе с плотностью 140 Вт / м 2 , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м 2 и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов пола, мы рекомендуем установить систему из проволоки или липких ковриков, чтобы обеспечить безопасность вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем их подключения к электросети.

Для получения дополнительной информации о теплых полах посетите наши страницы с советами или позвоните в нашу дружную службу поддержки клиентов.

Установка теплого пола - в этом старом доме

Наступить на ледяную плитку в ванной - жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплого пола. И вы можете установить его у себя дома с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты - это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой - это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, - это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Водяные лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 - бесплатный звонок
831-685-WARM (9276) - офис
831-685-9278 - факс

SunTouch WarmWire Инструкции по установке Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

WarmWire - это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.
Это руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку электрической коробки, термостата и источника питания.

Уровень умения:

Навыки среднего уровня по электромонтажу и укладке напольных покрытий.
, особенно если это необходимо для прокладки кабеля от панели автоматического выключателя.
Имейте в виду, что местные нормы могут требовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

.

Ожидаемая температура пола:

Достигаемая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1. Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита. Если кабели проложены на изолированной бетонной плите, а сверху - тонкий раствор и плитка, то большинство полов можно нагреть до температуры на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

Кабели

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить.Его нельзя использовать для наружных работ, таяния снега или утепления потолков.

В некоторых приложениях WarmWire также может использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь пола в квадратных футах, которую вы хотите обогреть для
(измерения следует проводить до края стен, шкафов, ванны
и т. Д., пока что). Имейте в виду следующее:

• Кабель не может нагреваться более чем на 2 дюйма с каждой стороны кабеля, поэтому важно равномерное покрытие
.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.
• Не размещайте WarmWire в душевых

• Вы не можете размещать WarmWire под шкафами или приборами или внутри стены

• Не проводите WarmWire в маленьких туалете или других замкнутых пространствах, которые могут вызвать чрезмерное нагревание
.

• Не прокладывайте кабели ближе, чем на 6 дюймов от унитазных колец, чтобы избежать возможного плавления
восковых колец.

• На открытых площадках, таких как солярии или столовые, рассмотрите возможность установки WarmWire от 6 до 12 дюймов по периметру комнату, так как вы редко стоите так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.


НИКОГДА не используйте интервал меньше 2:.

Ниже приведены типичные места с рекомендуемым интервалом.Это может варьироваться в зависимости от изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.


Ниже приведены типичные места с рекомендуемым интервалом. Это может варьироваться в зависимости от типа
изоляции пола и помещения, а также желаемого эффекта.

Никогда не прокладывайте кабели на расстоянии менее 2 дюймов друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.

Типичное использование:

Расстояние 2 дюйма: Полы для соляриев, плиты в цокольном этаже и ванны с наружными стенами.
( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этих областях.
Характеристики никогда не гарантируются из-за конструкции и различий климата в этих областях применения.)


Интервал 2,5 дюйма достигается за счет чередования интервалов 2 дюйма и 3 дюйма.

Типичное использование


Расстояние 2,5 дюйма: Ванные комнаты, кухни, жилые помещения и подвалы.

Расстояние 3 дюйма: Коридоры, подъезды и большие площади с низкими потерями тепла.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1, на 0,90, чтобы учесть расстояние 3 дюйма по краям площади пола.
Используйте полученную площадь в квадратных футах, чтобы выбрать подходящий кабель из Таблицы выбора WarmWire (в этом разделе).

ШАГ 1.4

Помните:
• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности.
ЗАПРЕЩАЕТСЯ смешивать напряжения в одной и той же системе, если более одного кабеля должны покрывать зону.

• Нагрузка более 12 А (1140 Вт) на автоматический выключатель на 15 А или 16 А (1920 Вт) на автоматический выключатель на 20 А.

Если у вас есть зона, где требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный рассчитанный размер кабеля не найден в таблицах катушек WarmWire
(следующая страница), может потребоваться отрегулировать область (области) нагрева или выбрать следующий меньший размер катушки.

Помните, что кабель нельзя обрезать по размеру, и он должен быть полностью заделан раствором в полу. Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ленты WarmWire (номер для заказа 840213080518), чтобы закрепить кабель
на полу. Коробка содержит 25 футов ремня, этого достаточно, чтобы подготовить около 50 квадратных футов пола
на высоте 4 фута. интервал. Ремни обычно расположены на расстоянии 3–4 фута в год.

- Оцените, сколько квадратных футов пола вы хотите утеплить.
Не класть под шкафы или техника.
Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и на расстоянии 2–3 дюйма от стен.
Устанавливайте провод до пят перед кухонными или ванными шкафами, чтобы пальцы ног оставались в тепле.

Область передачи данных и крышки 120 В

Арт. №

кв.фут @ 2 дюйма, н.у.

кв.Футы при 2,5 "ОК

кв.фут @ 3 дюйма на открытом воздухе

Длина провода, фут.

Напряжение тока

Сопротивление (Ом)

81004574

8

10

12

47

1.0

108-132

81004575

12

15

18

71

1,5

72-88

81004576

16

20

24

94

2.0

52-64

81004577

20

25

30

118

2,5

41-51

81004578

24

30

36

141

3.0

33-40

81004579

28

35

42

165

3,5

28-34

81004580

32

40

48

188

4.0

24-30

81004581

36

45

54

212

4,5

22-27

81004582

40

50

60

235

5.0

19-24

81004583

48

60

72

282

6,0

16-20

81004584

56

70

84

329

7.0

14-17

81004585

64

80

96

376

8,0

12-15

81004686

72

90

108

423

9.0

11-13

81004687

80

100

120

470

10,0

9-12

• 2 "o.c. обеспечивает 15 Вт на квадратный фут - бетонные плиты подвала, солярии, зоны с высокими потерями тепла и т. Д.
• 2,5 "o.c. обеспечивает 12 Вт на квадратный фут - Ванные комнаты, кухни, столовая / гостиная и т. Д.
• 3 "o.c. обеспечивает 10 ватт на квадратный фут - коридоры, входы, зоны с малыми потерями тепла и т. Д.

Область передачи данных и крышки 240 В

Арт. №

кв.фут @ 2 дюйма, н.у.

кв.фут @ 2,5 "O.C.

кв.Ft @ 3 "O.C.

Длина провода, фут.

Напряжение тока

Сопротивление (Ом)

81004588

16

20

24

94

1,0

217-265

81004589

24

30

36

142

1.5

144-176

81004590

32

40

48

188

2,0

105-128

81004591

40

50

60

236

2.5

83-102

81004592

48

60

72

282

3,0

66-81

81004593

56

70

84

330

3.5

57-69

81004594

64

80

96

376

4,0

49-61

81004595

72

90

108

424

4.5

44-54

81004596

80

100

120

470

5,0

39-48

81004597

96

120

144

564

6.0

33-40

81004598

112

140

168

658

7,0

28-34

81004599

128

160

192

752

8.0

24-30

81004601

144

180

216

846

9,0

22-27

81004602

160

200

240

940

10.0

19-24

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, необходимо соблюдать осторожность, чтобы предотвратить потенциальные риски
возгорания и поражения электрическим током, а также травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА НЕ обрезайте нагревательный кабель. Однако при необходимости кабель питания длиной 10 футов можно укоротить.

НИКОГДА не стучите шпателем или другим инструментом по кабелю.Будьте осторожны, чтобы не порезать, не порезать или не защемить кабель, чтобы не повредить его.


НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами может накапливаться излишнее тепло, что может вызвать повреждение.

НИКОГДА Не прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, в которой он возникает.

НИКОГДА НЕ пытайтесь отремонтировать поврежденный кабель.Обратитесь на завод за помощью.

НИКОГДА не перекрывают нагревательные кабели. Может произойти опасный перегрев.

НИКОГДА не допускайте, чтобы провод питания или провод датчика проходил через нагревательный кабель, так как это может привести к повреждению.

НИКОГДА не заклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не совмещайте системы с различным напряжением. Это может привести к повреждению.

НИКОГДА не используйте интервал в 1 дюйм.

ВСЕГДА соблюдайте расстояние между кабелями не менее 2 дюймов.

ВСЕГДА используйте медь только в качестве питающих проводов к системе управления и WarmWire. Не используйте алюминий

.

ВСЕГДА проверяет сопротивление кабеля и записывает его в журнал в данном руководстве.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы.Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока.

ВСЕГДА убедитесь, что все электрические работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластиковый шпатель, чтобы уменьшить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система.
лучше нагревает пол.Поверхности бетонных плит
обеспечивают максимальный отвод тепла и должны быть изолированы снизу, если это вообще возможно.

Элементы управления. Датчик температуры пола SunStat ™ обеспечивает прямой контроль нагрева пола для повышения комфорта.
Другие элементы управления могут не обеспечивать желаемый уровень контроля.
Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева.

SunStat Pro Control - Программируемая модель 500670 Программируемый FloorStat элегантен и интеллектуален.
1/5/1 Дневное программирование позволяет управлять энергосбережением.
Четыре предустановленных расписания программ для легкой настройки.
Расписание одной пользовательской программы для индивидуального программирования. Технология
SmartStart также обеспечивает комфортное энергосбережение.
Usage Monitor показывает часы работы системы.

SunStat Control Непрограммируемая модель 500675.
Непрограммируемый SunrStat рекомендуется для небольших матов для точечного обогрева.
В этом устройстве используется датчик температуры пола для поддержания точной температуры, которую вы выбираете для своей плитки.

SunStat Модель ведомого реле реле 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.
Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.
Всегда используйте раствор на цементной основе, модифицированный полимерами.
Не используйте
клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

LoudMouth ™ . LoudMouth издает громкий свист, если коврик
поврежден во время установки.

LoudMouth остается подключенным к кабелям питания во время укладки мата и плитки. "

Маленькая отвертка для подключения проводов входит в комплект поставки монитора LoudMouth.

Необходимых предметов:

Материалы:

• Система SunTouch WarmWire
• Ремень SunTouch WarmWire
• Управление термостатом с датчиком температуры пола (SunStat)
• Автоматический выключатель на 20 А (одиночный для систем 120 В и двойной для систем 240 В)
• Электрический шкаф (очень глубокий) для термостата; одинарная (не сборный тип) или квадратная коробка глубиной 4 дюйма с одинарной крышкой «грязевое кольцо»
• Распределительная коробка 4 дюйма с крышкой, при необходимости
• Кабельные зажимы для распределительной коробки (для новой конструкции)
• Гибкий или жесткий кабелепровод (для новой конструкции)
• Кабель для электропроводки 12 или 14 (обратитесь к местным нормам)
• Проволочные гайки при использовании распределительной коробки
• Гвоздь

Инструменты:

• Цифровой мультиметр (для измерения сопротивления; необходимо показывать до 20 кОм для измерения датчика)
• Сверло с битом 1/2 "
• Молоток и долото
• Инструмент для зачистки проводов
• Крестовая отвертка
• Рыболовная лента строительство)
• Кольцевая пила (для существующей конструкции)

Инструменты для укладки напольных покрытий:

• Книга или видео по технике электропроводки
• Книга или видео по напольным покрытиям
• Методы установки

Этап 3: Осмотрите кабель и датчик

ШАГ 3.1

Выньте кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений
. Из катушки кабеля выходят экранированные провода, которые называются «проводами питания
» (это просто кабели питания, которые не нагреваются).
Провода питания имеют длину примерно 10 футов и служат для подключения «нагревательного» кабеля к блоку управления.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания
имеется заводская табличка с паспортными данными. Не удаляйте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение,
и диапазон сопротивления кабеля в журнал сопротивления кабеля и датчика (см. Следующую страницу). Если вы устанавливаете
более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения ограниченной гарантии необходимо записать следующие измерения и выполнить все шаги
данного руководства. Обратитесь к Ограниченной гарантии сейчас для получения полных требований
(см. Нашу страницу Гарантия).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.
Это очень важно делать на протяжении всего процесса установки. Для этих измерений используйте качественный цифровой омметр или мультиметр.
Аналоговые измерители (с подвижной стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после того, как кабель
прикреплен к полу, и (3) после укладки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры
во время укладки плитки, чтобы не закапывать поврежденный провод.

Проверка на обрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В
) и запишите его в приведенную ниже таблицу. Это измерение должно находиться в пределах диапазона сопротивления кабеля
, указанного на паспортной табличке.
Обрыв или обрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие обрыва).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым проводами, а также между белым и зеленым проводами
(синий и зеленый провода для кабелей 240 В) и запишите его в приведенную ниже таблицу.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.
В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

Кабель 1

Кабель 2

Кабель 3

Серийный номер кабеля
Модель кабеля
Напряжение кабеля
Диапазон сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

Значения сопротивления датчика пола

Температура

Типичные значения

13 ° C (55 ° F)

17000 Ом

65 ° F (18 ° C)

13000 Ом

75 ° F (24 ° C)

10 000 Ом

85 ° F (29 ° C)

8000 Ом


Фаза 4: Предварительная электрическая установка

См. Раздел «Схемы подключения управления» в конце данного руководства, где приведены электрические схемы
для различных напряжений и областей применения.

Новое строительство
(Существующее строительство см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunrStat, который всегда включает GFCI.
Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.
Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2

Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой.
Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Кабель можно разместить практически в любом вентилируемом месте.

Тем не менее, лучше всего находится в той же комнате, что и WarmWire, обычно на высоте около 60 дюймов над полом и внутри досягаемость проводов силовых выводов кабеля.
При установке более трех кабелей WarmWire сначала необходимо подключить их провода питания в распределительной коробке (см. Шаг 4.4) для предотвращения переполнения распределительной коробки.
Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3

Следуя коду, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к распределительной коробке управления.
Оставьте примерно 6–8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, в которой можно будет заделать выводные провода.
Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электропроводку для подключения от распределительной коробки к блоку управления.

ШАГ 4.5

Просверлите два отверстия 1/2 дюйма в опорной плите непосредственно под распределительной коробкой управления.
Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6

Если местный электротехнический кодекс требует кабелепровода, отрежьте электрический кабелепровод длиной от 1/2 до 3/4 дюйма, чтобы проложить его от блока управления до опорной плиты.
На опорной плите вам может потребоваться долотить больше древесины, чтобы упростить подачу проводов через кабелепровод.

ШАГ 4.7

Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.
Однако в существующей конструкции это может быть сложно сделать в зависимости от расположения проводки
и панели выключателя. Отключение существующей цепи возможно, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.
Имейте в виду, , что обычные фены для волос могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и другие местные электрические нормы. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель на 20 А в панель выключателя в зависимости от нагрузки системы.
Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9

Вырежьте в стене отверстие для распределительной коробки.
При установке от одного до двух кабелей WarmWire используйте одинарную коробку увеличенной глубины, чтобы оставалось достаточно места для проводки.
Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Коробку можно разместить практически в любом месте с хорошей вентиляцией.br /> Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания. Если у вас более трех кабелей, необходимо будет подключить их Сначала подключите силовые провода к распределительной коробке (см. шаг 4.11), чтобы избежать переполнения блока управления.

ШАГ 4.10

Следуя коду, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию распределительной коробки.
Оставьте примерно 6-8 дюймов дополнительного провода на выходе из отверстия


ШАГ 4.11

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться.

Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием).
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к электрической коробке управления.

ШАГ 4.12

На уровне пола под блоком управления вырежьте кусок шириной 2 x 2 дюйма из поверхности стены
.
С помощью стамески проделайте выемку в опорной плите, чтобы упростить прокладку проводов по стене.

ШАГ 4.13

Отметьте автоматический выключатель на панели, которая питает систему, с помощью
«SunTouch для подогрева пола / ванны» или аналогичного.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно! Обратитесь к Фазе 8 и Приложению 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.
Не устанавливайте кабели ближе, чем на 4–6 дюймов от восковых унитазных колец и водопровода, чтобы избежать перегрева этих предметов.

ШАГ 5.2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. ЗАПРЕЩАЕТСЯ размещать на расстоянии 1 дюйм друг от друга, так как это вызовет очень высокую температуру и может повредить систему.
Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемой площади в квадратных футах.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишек тепла и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.
Обратитесь за помощью к образцам макетов в этом руководстве.
В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда не перекрещивайте кабели друг над другом и не сокращайте их короче. Это может привести к повреждению и вызвать опасные проблемы.
Дополнительная предусмотрительность на этом этапе установки значительно облегчит остальную работу. .

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5

Начните с измерения расстояния примерно 3 дюйма от стены, чтобы разместить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6

Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Закрепите ремешок на полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного аэрозольного клея (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (согласно инструкции к продукту), затем переверните ремешок и плотно прижмите его к полу.При использовании клея-спрея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,
Закрепите ремень через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне. Закрепляйте ремешок через каждые 6–10 дюймов.

ШАГ 5.10

Отрежьте еще один кусок кабельной ленты для другого конца зоны и закрепите на расстоянии 3 дюйма от стены (стен) или других препятствий.

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.
Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12

Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire.
Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель.

Зигзагом проложите кабель только под выступами, как показано на рисунке.
Нажмите на выступы, чтобы зафиксировать кабель.

ШАГ 5.13

Протяните кабель вперед и назад на нужном расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки.
Помните, НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимые отрезки ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить множество различных форм помещений и перекрытий пола, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки на участках неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15

Для угловой зоны, такой как угловой душ, сначала отрежьте несколько кусков ленты
WarmWire Strap немного длиннее, чем использовалось ранее..

ШАГ 5.16

Отметьте пол мелом или ручкой на расстоянии 3 дюйма от края душа.

ШАГ 5.17

Используйте эту меловую линию, чтобы прикрепить каждый кусок ленты WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине ближе 3 дюймов.
Убедитесь, что кабели расположены равномерно и параллельны друг другу.

ШАГ 5.18

Заполните раздел WarmWire.

ДВЕРЬ ПОДХОДА

ШАГ 5.19

Для прихожей или другой небольшой зоны, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20

Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте одну пробежку вверх по стояку.Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.
Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит строительным раствором и иметь одобренное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этой зоне, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.
Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не подключайте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешок клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.
Переверните ремешок, когда он будет закреплен на полу. Прижмите язычки к кабелям.Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, не повреждая кабель.

ШАГ 5.24

После завершения прокладки кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Снова снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки.Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.
После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Накройте кабели картоном, ковром или подобным материалом, чтобы защитить их от
повреждений, пока не будет установлено напольное покрытие.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания.
Это гарантирует, что стык не образует выступов на полу.
Соединитель кабеля питания ДОЛЖЕН БЫТЬ полностью встроен в раствор.

ШАГ 6.2

Пропустите силовые провода от WarmWire вверх через отверстие, просверленное в опорной плите,
или вверх в кабелепровод к распределительной коробке управления (или распределительной коробке, если она была

).

ШАГ 6.3

Закрепите стык кабеля питания в точеных каналах с помощью горячего клея.

ШАГ 6.4

Под регулятором или там, где должен быть расположен датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону.
Отметьте место крепления датчика к полу. Убедитесь, что датчик установлен точно между двумя нагревательными кабелями.

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо выйдет из строя.
Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5

Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник горячим клеем на место

ШАГ 6.6

Просверлите еще одно отверстие в опорной плите, если необходимо, чтобы подвести провод датчика к блоку управления.В заключение закрепите стальную пластину с гвоздями поверх проводов, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется несколько кабелей WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание. Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный.Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если таковая использовалась).

ШАГ 6.9

Вырежьте канал в полу, чтобы в него проложить сращивание кабеля питания. Это гарантирует, что стык не образует выступов на полу. Нанесите горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, отмерьте не менее 1 фута.в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4). Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5). Совет рассмотрите возможность установки

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя.Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыболовную ленту, чтобы подтянуть датчик вверх по стене к распределительной коробке управления, и в конце закрепите стальную пластину с гвоздями над выводами питания и проводами датчика, чтобы в дальнейшем защитить их от гвоздей на плинтусе.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод
калибра 14 или 12 от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием области, в которой подается питание. Используйте ленту и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

Этап 7. Установка блока управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

См. Схемы управления в конце этого руководства для различных напряжений
и приложений.

.

ШАГ 7.3

Установите электрическую коробку для управления, если это еще не было сделано.
Подключите провода питания от кабеля WarmWire (или электропроводки от распределительных коробок
) к стороне «НАГРУЗКА» регулятора термостата. Подключите входящее питание
к «ЛИНИИ» регулятора термостата. Подключите провода датчика к клеммам датчика
на блоке управления. Подключите заземляющие провода от системы к
заземляющему проводу от входящей мощности.

ШАГ 7,4

Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Протестируйте систему и управление в течение нескольких циклов.
Это должно позволить нагревательным кабелям правильно нагреваться.
Примечание: Рассмотрите возможность размещения незакрепленной плитки над наконечником датчика, чтобы имитировать нагрев пола и позволить датчику регистрировать это на контроле. .

ШАГ 7.5

Наклейте рабочие наклейки термостата (прилагаются к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину, как рекомендуется.
Оставьте инструкции домовладельцу.
Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор. Убедитесь, что на полу нет предметов, которые
могут повредить провод SunTouch.
Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выберите тип конструкции

Выберите лучший метод нанесения тонкого, толстого или самовыравнивающегося раствора для вашего применения.
Проконсультируйтесь со специалистами в области строительства и / или персоналом flooringsupplyshop.com за помощью.

ШАГ 8.3 Снимите еще одно показание сопротивления!

После укладки напольных покрытий. Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля и датчика. .

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.
Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Укладка пола

Особые меры предосторожности

Изоляционная мембрана: Если используется мембрана для изоляции трещин или пробковая подкладка, установите WarmWire над мембраной, если производитель пробки или мембраны не рекомендует иное. Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева пола.

Мозаика: При установке мозаичной плитки мы рекомендуем двухэтапный процесс. Сначала вставьте WarmWire в слой тонкого раствора (1/4 "–3/8"), затем утоните мозаичную плитку в соответствии с обычной практикой.

Расширительные швы: Не устанавливайте WarmWire через компенсатор.При необходимости установите провод до стыка, но не через стык.

ШАГ 8.4 Укладка пола

После установки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-либо образом не был поврежден во время установки.
Это очень важно, сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока растворные материалы полностью не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого раствора

Многие производители ламината и деревянных полов рекомендуют примыкать к поверхности пола не более 84F (29C). Обязательно запрограммируйте управление соответствующим образом.Проконсультируйтесь с производителем относительно рекомендованной температуры пола для укладываемого пола

.

Включите систему. Используйте органы управления, чтобы система включила кабель для обогрева пола.
Регулятор обычно показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

- Выберите «коэффициент зазора» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по применению и соответствующие рекомендации по зазору.

*** Чаще всего используется интервал 2,5 дюйма.

Для расчета площади нагрева и длины провода (ов) выполните следующие простые шаги:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии примерно 3–4 дюйма от воскового кольца.
_____________ общая площадь
- _____________ встроенных
= _____________ кв.футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.
________ x 0,90 = ________ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы пока не знаете, потому что WarmWire на 120 В переменного тока - это в основном та же стоимость
, что и на 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 дюйма, 2,5 дюйма или 3 дюйма oc расстояние между проводами (см. рекомендации выше)

5. Посмотрите на таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.
Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.
Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам нужно отапливать 60 кв. Футов, выберите один кабель площадью 25 кв. Футов и один кабель площадью 35 кв. Футов.

Приложение 1: Виды строительства и применения

WarmWire в самовыравнивающемся растворе под ламинат.
WarmWire тонко закреплен поверх плиты.
WarmWire с подкладкой из плитки.

Плита

Поперечные сечения на этих страницах отображают типы конструкций (перекрытие или каркасный пол) и области применения, обычно используемые при прокладке кабеля. Выбирайте наиболее подходящие детали установки для конкретной конструкции и применения.

Конструкция и применение перекрытий

Изоляция. При строительстве новых плит настоятельно рекомендуется установить пенопластовую изоляцию под плитой и вокруг нее, чтобы предотвратить потерю лучистого тепла в окружающую почву.

В существующей конструкции, где изоляция под плитой отсутствует, настоятельно рекомендуется прикрепить слой изоляционного материала к плите перед прокладкой кабеля.

Пробка , например, обладает минимальным значением R, которое помогает удерживать лучистое тепло на поверхности пола. Проконсультируйтесь с производителем пробки относительно правильного применения и крепления пробки к бетонной плите. Есть и другие варианты утепления.

Мембрана против разрушения .Хотя это необязательно, рекомендуется установить мембрану против разрушения непосредственно на плиту или на самовыравнивающийся слой раствора под плиткой. Этот гибкий слой снижает вероятность передачи незначительных напряжений и трещин в плите вверх на плитку

.

Армирование. Для дальнейшего укрепления пола рассмотрите возможность укладки глиняного слоя размером от 1-1 / 4 до 2 дюймов, усиленного металлической или пластиковой планкой, непосредственно на дополнительной мембране, предотвращающей разрушение. Затем установите кабель (и).

1. Тонкозадирный раствор поверх плиты

(Цемент сухого схватывания или латексный цемент на плите; TCA # Rh215-03)

2. Толстый слой раствора над плитой

(на цементном растворе; TCA # F112-03)

3. Самовыравнивающийся раствор по перекрытию на уровне

.

Каркасный пол

Конструкция рамного пола и его применение

При строительстве каркасного пола двумя основными проблемами являются изоляция и жесткость пола. Без надлежащей изоляции лучистое тепло проникает в пространство балок.И если фанерный черновой пол не укреплен должным образом, напряжения в черновом полу могут вызвать неприглядные трещины в плиточном полу.

Изоляция. Использование теплоизоляции в пространствах балок значительно повышает производительность и эффективность системы утепления пола.
Изоляции со значением R 19 будет достаточно для большинства регионов, в то время как в регионах с более умеренным климатом достаточно R-11. Не укладывайте жесткие изоляционные слои непосредственно над или под подкладкой или раствором.Если возможно, установите изоляцию, как показано на схемах справа.

Армирование. Есть несколько вариантов усиления чернового пола:
1. Добавьте фанеру толщиной 3/4 дюйма поверх существующего чернового пола.
2. Залейте слой самовыравнивающегося раствора толщиной 1/4 - 1/2 дюйма поверх существующего чернового пола, затем установите кабели поверх слоя раствора.
3. Установите качественную цементную подкладочную плиту или фиброцементную подложку на черный пол.
Затем установите кабель и уложите плитку.

Мембрана против разрушения . Хотя это необязательно, рекомендуется установить мембрану, предотвращающую растрескивание, чтобы уменьшить вероятность передачи незначительных напряжений и трещин в черновом покрытии вверх на плитку. Если используется мембрана, предотвращающая разрушение, прокладывайте кабель над мембраной, если иное не рекомендовано производителем мембраны.
Вместо мембраны, препятствующей растрескиванию, может быть установлена ​​система разъединения для предотвращения воздействия прогиба чернового пола на поверхность плитки.

Минометные слои

Кабели могут быть проложены в трех типах слоев раствора: тонкие или толстые слои раствора толщиной от 3/8 дюйма до 1 дюйма и самовыравнивающиеся слои раствора толщиной от 1/4 дюйма до 1/2 дюйма

Тонкие слои строительного раствора Если кабель будет укладываться непосредственно на плиту, или если подкладка или фанерная арматура используются на фанерном черновом полу, сначала установите кабель, затем нанесите тонкий слой связующего раствора непосредственно на кабель и укладываем плитку.

Толстые слои раствора. Если для укрепления пола используется более толстый слой раствора, кабель может быть проложен либо под слоем раствора (также известный как «сухой отверждение»), либо под слоем связующего раствора непосредственно под плиткой или камнем. В случае применения с толстым слоем, кабель обычно прокладывают над слоем раствора, но до тонкого связующего слоя. Толстые слои раствора этого типа требуют использования армирующей сетки или рейки

.

4. Раствор тонкозадирный по каркасному полу

(цемент сухого схватывания или латексный цемент на плите; TCA # F144-03)

5.Тонкозадирный раствор по каркасному полу

(цементный раствор сухого схватывания или латексный; TCA # Rh230-03)

6. Раствор цементный густотвердеющий с рейкой

(Металлическая обрешетка из цементного раствора; TCA № 145-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАД РАМКОВЫМ ПОЛОМ

7. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

ВНИМАНИЕ: Если в ступке используется металлическая планка, не допускайте прямого контакта WarmWire с планкой, так как это может повредить проволоку.

Применение самовыравнивающегося раствора: Существует только два утвержденных метода установки цементных самовыравнивающихся слоев раствора поверх WarmWire - один для конструкции каркасного пола, а другой - для строительства плит.
Это подходящие области применения при укладке деревянных, виниловых, ламинатных или ковровых покрытий для пола. При установке WarmWire на плиту просто прикрепите WarmWire к плите, а затем залейте самовыравнивающийся раствор толщиной от 1/4 "до 1/2" в соответствии со спецификациями производителя.

При укладке WarmWire в наливной раствор поверх каркасного пола необходимо сначала укрепить пол. Укладывайте напольное покрытие после того, как раствор затвердел.

В этом случае WarmWire обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.
Если вы используете пластиковую рейку вместо обычной металлической, WarmWire можно установить в самовыравнивающуюся подушку из раствора.

WarmWire можно установить в двух основных типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 "–1") над плитами или каркасными полами.
2. Самовыравнивающиеся слои раствора (1/4 "–1/2") над плитами или каркасными полами.

Всегда устанавливайте WarmWire перед укладкой раствора или цемента. Не кладите WarmWire
во влажный раствор. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя
, директивами TCA и спецификациями ANSI.

При укладке напольных покрытий без кладки лучше всего покрыть WarmWire самовыравнивающимся раствором.
Затем установите плавающие полы, винил, ламинат или ковролин, в соответствии с отраслевыми рекомендациями и рекомендациями производителя.

Применение тонких или толстых растворов: Существует несколько типов тонких и толстых растворов, которые показаны ниже и на следующих страницах.

а. Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите WarmWire в тонкослойном связующем слое над этими материалами.

г.Если для укрепления пола используется более толстый слой раствора, WarmWire можно укладывать либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем.


Конструкция и размеры WarmWire

WarmWire можно использовать для обогрева пола в таких небольших помещениях, как дамская уборная, или в таких больших, как весь дом.
Действительно нет предела. Один кабель может обогреть площади до 240 квадратных футов. Даже большие помещения можно обогреть с помощью нескольких параллельно соединенных кабелей
.
WarmWire может обеспечить все необходимое для помещения теплом, а также просто обогреть пол. Он обеспечивает более 40 BTUH на квадратный фут, что довольно много тепла. Большинству комнат нужно гораздо меньше. Итак, если у вас есть комната, в которой вы хотите, чтобы WarmWire был единственным источником тепла, он, скорее всего, справится со своей задачей.
Просто рассчитайте теплопотери в помещении и сравните их с мощностью WarmWire, показанной на следующей странице.

ВНИМАНИЕ: Убедитесь, что 120 В перем. Тока подается на 120 В перем. Тока, а 240 В перем. Тока подается на маты 24 В перем. Тока.В противном случае возможен опасный перегрев и возможная опасность пожара.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами и правилами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA7O и разделом 62 CEC, часть 1.

Приложение: 2 типовые схемы электрических соединений, 120/240 В,

Типовая электрическая схема подключения с SunStat Control (120 и 240 В)

Выделенный 120 или 240 В переменного тока.Схема на 20 ампер (максимум).

Типовая электрическая схема подключения с контроллером и реле SunStat

Выделенное 120 В переменного тока или 240 В переменного тока. Схема на 20 ампер (максимум).

Схема подключения сигнального провода между SunStat Control и реле

ВНИМАНИЕ: Убедитесь, что 120 В перем. Тока подается на 120 В перем. Тока, а 240 В перем. Тока подается на маты 24 В перем. Тока. В противном случае возможен опасный перегрев и возможная опасность пожара.

Приложение 5: Примеры схем WarmWire

Кухня и семейная комната (нормальные теплопотери, плита ровная)

Две зоны, 240 В:
Кухня / Зона 1a = 1 катушка, Зона 1b = 1 катушка, 120 кв.футов, интервал 2,5 дюйма.

Семейный номер / Зона 2 = 1 катушка, 240 кв. футов, интервал 3 дюйма, 190 футов ремня, или восемь 25-футовых ремней. рулоны.

Кухня и солярий (нормальные и высокие теплопотери, каркасный пол)

Две зоны, 240 В:
Кухня / Зона 1a = Одна зона, 240 В: Кухня = 1 катушка, 120 кв. Футов, расстояние 2,5 дюйма.

Солярий = 1 катушка, 112 кв. футов, расстояние 2 дюйма. 104 фута ремня или пять 25-футовых.рулоны.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 В: 1 катушка, 470 кв. Футов, расстояние 2,5 дюйма. 35 футов ремня или два 25-футовых рулона.

Приложение: Примеры схем WarmWire

Ванная комната в подвале (высокие теплопотери, плита цокольного этажа)

Одна зона, 120 вольт: 1 катушка, 60 кв. Футов, расстояние 2 дюйма. 39 футов ремня или два 25-футовых рулона.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 вольт: 1 катушка, 20 кв.футов, интервал 2,5 дюйма. 11 футов ремня или один 25-футовый рулон.

Комната отдыха (высокие теплопотери, нижняя плита подвала)

Одна зона, 240 В: 1 катушка, 160 кв. Футов, расстояние 2 дюйма. 69 футов ремня или три 25-футовых рулона.

WarmWire ™ Характеристики:

• Одноточечное соединение
• Изолировано высокоэффективным ETFE
• Усилено армирующим арамидом
• Защищено кожухом из нержавеющей стали
• Доступны как 120 В переменного тока, так и 240 В переменного тока
• Доступны размеры до 240 кв.футов
• Зарегистрировано UL в Канаде и США
• Сверхнизкое ЭДС
• Заземлено от одного конца до другого

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
