Вытяжки для кухни с отводом в вентиляцию: монтаж и установка

Типы объектов (решения) › Кондиционирование ресторана ›

Запах еды хорош на кухне. В уютной гостиной пахнет цветами, духами, но никак не жареной картошкой. Кухонные вытяжки могут идеально улавливать жар, пар и кухонный чад или даром сжигать электроэнергию.

Все кухонные вытяжки делятся на две категории: с подключением к вентиляционной шахте и автономные. Грамотно выбранная и правильно подключенная к вентиляционной шахте вытяжка не разочарует хозяев.

Виды кухонных вытяжек

По монтажу различают следующие типы кухонных вытяжек:

навесные (стандартные и плоские) – крепятся под полку или навесной шкаф над плитой;
встраиваемые – встраиваются в корпус шкафа или специально сооруженный декоративный короб;
настенные – навешиваются прямо на стену, отличаются разнообразием дизайна;
угловые – для установки в угол кухни;
островные – навешиваются на потолок над кухонным «островком».

Функционал вентиляционных вытяжек

Режимы функционирования вытяжек:

Оттока. Кухонная вытяжка с выводом в вентиляцию всего объема отработанного воздуха. Она подключается к вентиляционной шахте либо отводит воздух на улицу через специальное отверстие в стене. Горячий влажный воздух и нежелательные ароматы удаляются из квартиры, обеспечивая стопроцентный эффект.
Фильтрации. Это вытяжки без подключения к вентиляции. Воздух, наполненный парами и ароматами кухни, поступает в фильтр и, очищенный, отправляется обратно. Фильтры располагают внутри корпуса, периодически их нужно менять или мыть.

Режим фильтрации или рециркуляции значительно упрощает установку. Не приходится решать, как вывести в вентиляцию вытяжку. При этом производительность оборудования заметно уменьшается.

Фильтрация вытяжки для кухни с отводом производится синтепоновыми, угольными, бумажными, флизелиновыми, акриловыми или металлическими фильтрами.

Плотный угольный фильтр снижает мощность мотора.

Правила монтажа вытяжки без отвода в вентиляцию, а также как правильно подсоединить вытяжку к вентиляции, читайте далее.

Производительность вытяжки

Этот показатель в первую очередь влияет на качество обработки воздуха в помещении. Производительность определяет объем воздуха, пропущенный за 1 час.

По санитарным требованиям в кухне необходимо обеспечить 12-кратный воздухообмен.

Используем формулу:

Р x V x 12 x 1,3

где Р – площадь кухни, 1,3 – уравнивающий коэффициент, 12 – кратность обмена воздуха, V – высота помещения.

Выберайте модели с мощностью, превышающей расчетную на 10 – 15%.

Уровень шума вытяжки

вытяжка работает по принципу аспирации с шумопоглощением

В современных жилищах кухни прилегают к спальням и гостиным, поэтому уровень шума очень важен. Постоянно гудящая вытяжка вызовет головную боль и утомление.

Чем мощнее вытяжка, тем она шумнее работает. Но ответственные производители (например, BOCSH, Siemens, Samsung) умудряются за счет специальной формы лопастей, установки парных вентиляторов и дополнительной звукоизоляции добиться довольно тихой работы при впечатляющей производительности.

Для справки уровни шума в разных помещениях, в децибелах:

в тихом помещении – 30;
шепот человека – 35;
лучшие вытяжки или тихая музыка – 40;
человеческая речь на расстоянии 2,5 и шум средней по качеству вытяжки – 50.

Не следует приобретать вытяжку с уровнем шума выше 50 децибел. Она будет беспокоить жильцов квартиры. Лучшие вытяжки издают шум 44 децибела, а при максимальной мощности не более 70.

Чтобы максимально уменьшить шум, разработаны модели с внешним мотором. Двигатель размещают на выходе воздуховода. Это кухонные вытяжки, подключенные к вентиляции.

Дополнительные опции

Освещение. Этой функцией снабжается подавляющее большинство кухонных вытяжек, подключенных к вентиляции и автономных. Существуют модели с изменением яркости света, фокусировки луча. Снабженные датчиком движения включают свет при приближении хозяйки.

Сенсорная панель управления и дисплей. Удобно, но обойтись можно. На дисплее высвечивается режим работы, а сенсорную панель значительно проще содержать в чистоте, чем выступающие механические кнопки или слайдеры (ползунки).

Правила установки вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

Подключение вытяжки к стояку вентиляции

До соединения вытяжки с вентиляцией позаботьтесь обо всех необходимых комплектующих. Для подключения вытяжки для кухни с отводом в вентиляцию используют гофру или гладкие круглые ПВХ-воздуховоды с коленами. Второй вариант предпочтительнее, так как создает меньшее сопротивление воздуху, гладкую внутреннюю поверхность проще чистить. Диаметр трубы не меньше 120 мм, его подбирают по выходному сечению вытяжки. Для крепления воздуховода вытяжка комплектуется переходником.

Воздуховод должен иметь не более 3 колен, иначе эффективность работы значительно снизится.

Чаще всего для правильного подсоединения вытяжки к вентиляции необходимо протянуть короб и герметично укрепить конец воздуховода в вентканале.

Соединение кухонной вытяжки с вентиляцией не заблокирует вентиляционное отверстие, если установить специальную решетку.

Пропускная способность общедомовой вентиляции от 110 до 140 кубометров воздуха в час. Мощность вытяжки может быть 180 – 700 кубометров в час.

Перед тем, как вывести вытяжку в вентиляцию, рассмотрите возможность вывода воздуховода в специально сделанное отверстие в стене. Иначе работающий прибор может вызвать «опрокидывание» тяги. Явление, особенно опасное в домах с газовыми отопительными приборами, приводящее к отравлению угарным газом.

Воздуховоды стыкуют герметично, а на выходе устанавливают обратный клапан и сетку.

После того, как вытяжка выведена в вентиляцию, ее подключают к электросети. Требуется стандартное напряжение 220 – 240 В и частота 50 Гц. Иногда к розетке подводится заземление, исключающее возможность короткого замыкания.

Главная задача при установке вытяжки без подключения к вентиляции – грамотно разместить и подвести электричество.

Вытяжка на кухне с отводом в вентиляцию сможет эффективно работать, когда площадь фильтра равна или чуть больше варочной поверхности.

По правилам пробный запуск вытяжки проводят сразу после ее подключения к вентиляции и электросети. И лишь после удачного первого включения надевают защитный кожух.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation. ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Содержание

Виды кухонных вытяжек
Режим работы вытяжки
Необходимая мощность
Заземление и зануление
Вентиляция в квартире
Выбор воздуховода
Процесс монтажа вытяжки
Антивозвратный механизм
Подключение воздуховода
Крепление на стену без шкафа

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
угловые – устанавливаются в угол;
островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

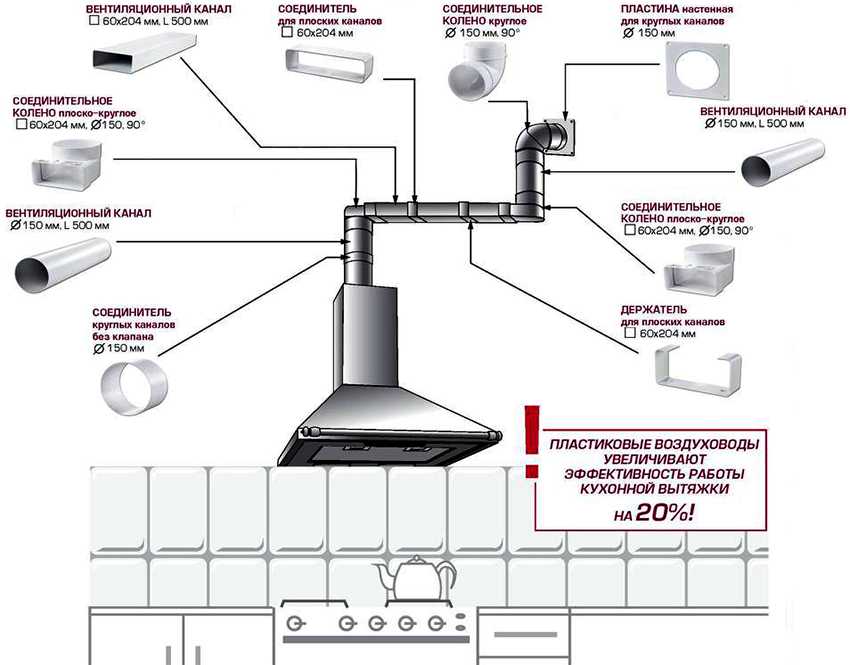

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

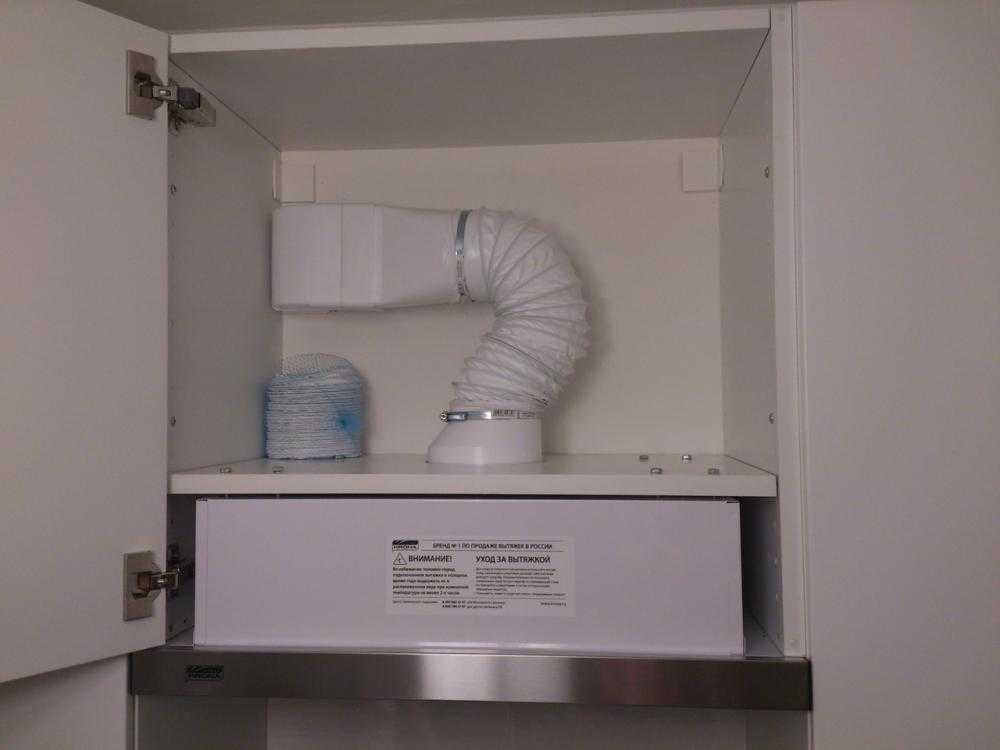

- Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
- Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
- Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
- После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
- Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
- В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

- При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

- Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
- А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
- В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.
