Монтаж печной трубы сэндвич через крышу: особенности монтажа сэндвич-труб — Статьи «Первый Стройцентр» в Перми

Проход сэндвича через крышу: особенности

Вы построили баню (дом либо другое строение) и собираетесь установить утепленный дымоход, выполненный из нержавеющей стали? Значит, вам будет интересно узнать, как правильно выполнить проход сэндвича через крышу и другие особенности его устройства.

Отличным решением организации газоотведения от отопительных печей и каминов является установка сэндвич дымохода, который не нуждается в постоянном обслуживании и дополнительном уходе.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

• возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
• наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное – не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

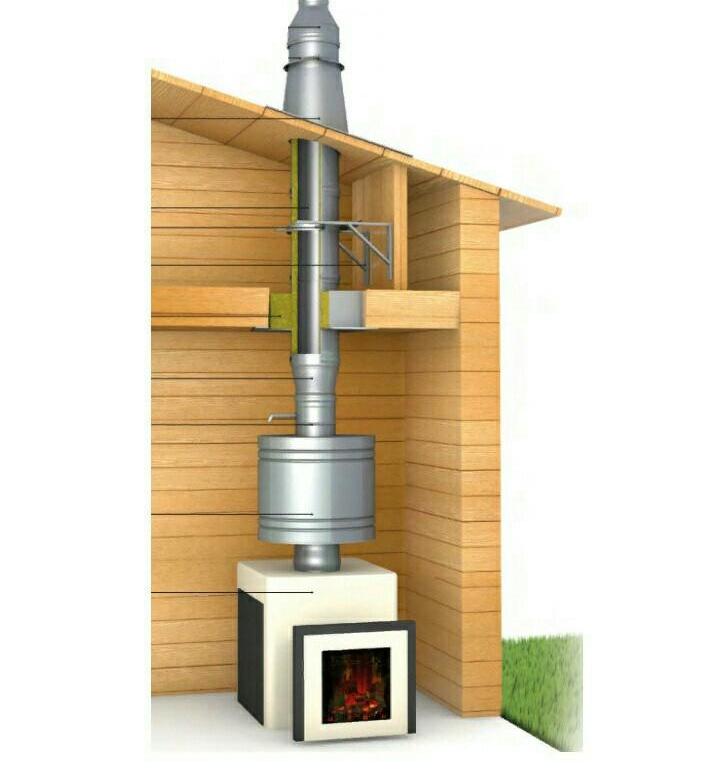

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

• электролобзик;
• карандаш или маркер;
• рулетка;
• уровень;
• болгарка;
• шуруповерт.

Вернуться к оглавлению

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить – это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

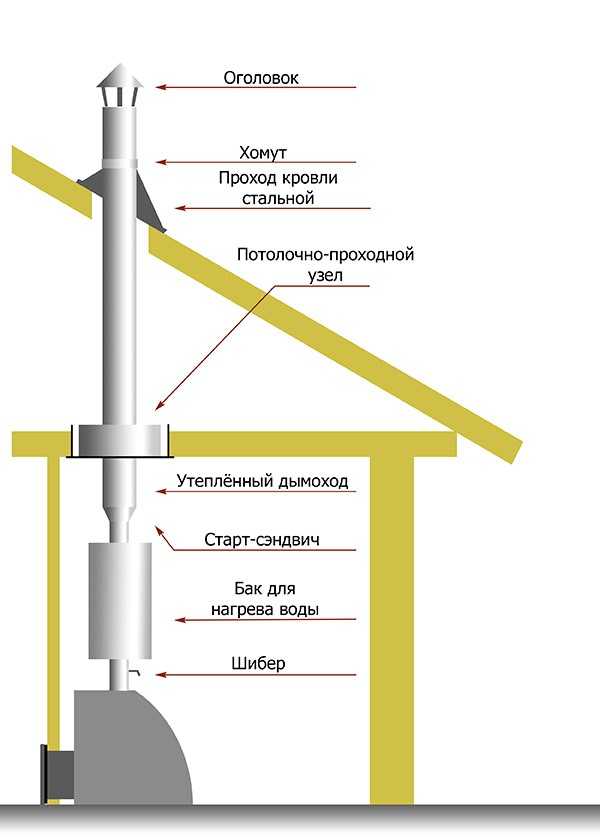

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб – одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

1. В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
2. Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
3. Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Вернуться к оглавлению

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.

Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:

• чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
• чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов – использование специальной системы дымохода (двустенной, сэндвич).

Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).

Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.

Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.

Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.

Монтаж дымохода из сэндвич труб: tvin270584 — LiveJournal

Несмотря на богатый ассортимент электрических и газовых котлов на современном рынке, твердотопливные печи не спешат сдавать своих позиций.

Благодаря автономности использования и доступной цене, они являются оптимальным выбором для загородных домов, дач и бань.

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода. В данной статье мастер сантехник расскажет о том, как правильно рассчитать размеры и как собрать дымоход из сэндвич труб.

Особенности конструкции

Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит,

минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

• Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности;
• Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге;
• Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива;
• Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры;
• Привлекательным внешним видом;
• Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата;
• Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения;
• Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода;
• Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

Несмотря на большое количество достоинств сэндвич дымоходы имеют и ряд недостатков:

• Достаточно высокую стоимость;
• Потеря герметичности, возникающая из-за реакции материала составных частей дымохода на температурные перепады (сужение или расширение).

Виды дымоходов

В зависимости от расположения печи или котла, наличия свободного места и конструктивных особенностей дымохода организация отведения дыма за пределы строения может выполняться двумя способами — наружной или внутренней установкой дымохода.

Наружный

Наружный дымоход представляет собой газоход, соединяющий выпускной патрубок отопительного прибора с трубой, выходящей на улицу через стену. Для обеспечения хорошей тяги дымоотводная труба по высоте должна быть не ниже уровня конька или возвышаться над ним. Длина горизонтального участка такой конструкции не должна превышать 1 м, расстояние от края крыши составлять не менее 0,5 м. К обязательным условием нормального функционирования наружного дымохода так же можно отнести устройство наружного утепления.

Преимуществами такого варианта размещения дымохода является экономия полезной площади в доме, снижение пожароопасности, сохранение целостности кровельного покрытия, независимость от дизайнерских решений по оформлению интерьера.

Внутренний

Дымоотводная система внутреннего исполнения состоит из вертикальной части, расположенной внутри дома и выведенной на улицу через крышу. Стыковки модулей должны осуществляться вне чердачного и междуэтажных перекрытий, что не возникали препятствия для проверки их герметичности. Места прохода дымохода защищаются от воздействия высоких температур с помощью проходных патрубков и крышного проходника. Герметизация стыка с кровельным покрытием обеспечивается за счёт крышной разделки.

Внутренне расположение дымоотводной трубы со 100% вертикальным положением обеспечивает более устойчивую тягу, проще и удобнее в обслуживании, не требует утепления, не портит архитектурный облик фасада здания. Однако такой вид дымохода отнимет часть полезной площади в помещении, при его возведении возрастут затраты на устройство мест прохода через перекрытия, потолок и кровлю, нарушится герметичность кровельного покрытия.

Как правильно выбрать комплект для монтажа сэндвич дымохода

Приобретая подобный комплект, прежде всего нужно правильно рассчитать его геометрические параметры — диаметр и высоту будущей конструкции. Ещё необходимо учесть из какого материала изготовлены составляющие элементы, толщину каждого слоя изделий, чтобы в процессе эксплуатации сэндвич дымоход мог выдерживать температуру отводимых газов, например, от мощных твёрдотопливных котлов.

Материал изготовления + таблица гостов нержавейки

Трубы обоих контуров сэндвич дымоходов в основном изготавливаются из высоколегированной и жаростойкой стали толщиной 0,5 — 0,7 мм. Этот материал проявляет стойкость к химической агрессии и воздействию конденсата. Трубы из нержавейки можно сочетать с любыми типами отопительного прибора. Главным требованием является точный подбор марки стали в зависимости от максимально возможной температуры отводимых газов.

Помимо двухконтурных конструкций из нержавейки, выпускаются сэндвич трубы для дымоходов, у которых внешний и внутренний контур выполнен из оцинкованной стали. Стоимость таких изделий значительно ниже, но они подвержены деформации при температуре выше 450ºС. Более прочный вариант, когда для изготовления внутреннего контура применена нержавеющая сталь, а внешнего — оцинковка. В этом случае, внешняя труба изготавливается из металла толщиной 1 мм, для внутреннего контура используют изделия из нержавейки с толщиной стенки 0,5 мм.

Толщина стенок

Толщину стенок внутреннего контура сэндвич труб для газовых агрегатов следует выбирать в зависимости от их диаметра:

• От 130 до 450 мм — 0,5 мм;
• 500 мм — 0,6 мм;
• Свыше 500 мм — 0,8 мм.

Для твердотопливных приборов определяющим фактором выбора толщины стенок внутренней трубы является температура продуктов сгорания:

• До 450ºС — 0,6 мм;
• Свыше 450ºС — 0,8 мм.

В конструкцию дымохода котла, работающего на твердом топливе, обязательно должен входить не утеплённый участок, подсоединённый непосредственно к выходному патрубку данного устройства. Для этих целей обычно используют монотрубу из жаропрочной нержавейки с толщиной стенки от 0,8 мм до 1,0 мм.

Кожух с наружной стороны изделий в зависимости от его диаметра должен иметь следующую толщину стенки:

• До 450 мм — 0,5 мм;
• Свыше 500 мм — 0,6 мм.

Выбор диаметра + таблица размеры минимальных сечений

Внутренний диаметр сэндвич трубы следует подбирать в зависимости от параметров отопительного агрегата. Площадь поперечного сечения дымохода рассчитывается исходя из тепловой мощности котла, но её размер по всей высоте конструкции не может быть меньше, чем сечение выходного патрубка прибора.

В таблице представлен варианты размеров минимальных сечений дымоотводного канала в зависимости от мощности отопительного устройства.

Толщина утеплительного слоя

Выбор толщины теплоизолятора так же зависит от температуры отводимых газов. Для газовых котлов низкой и средней мощности с температурой отводимых газов 250ºС достаточно утеплительного слоя толщиной 30 мм, для более мощных газовых и жидкотопливных приборов с температурой не выше 450ºС — 50 мм. Газоходы твёрдотопливных, особенно угольных агрегатов, у которых дым может нагреваться до 1000ºС, нуждаются в теплоизоляторе толщиной в 100 мм.

Типы соединения

Соединять модули дымохода своими руками можно следующими способами:

• Раструбами. Такой тип соединения используется для модулей, имеющих с одной стороны чуть более широкую фаску. Он обеспечивает высокую степень герметичности канала;
• Гофрированными краями. Сборка дымохода из модулей с гофрированными краями не требует высокой точности монтажа, герметичность стыков здесь обеспечивается за счёт большого количества дорогостоящего высокотемпературного герметика;
• Фланцевым. Данный способ позволяет собрать конструкцию, не имеющей препятствий для выхода дыма, но с плохо закрытыми стыками, куда может просачиваться влага и повреждать теплоизоляционный слой;
• Байонетным. Детали соединяются между собой перемещением по оси и поворотом, а иногда и боковым смещением, одного элемента относительно другого.

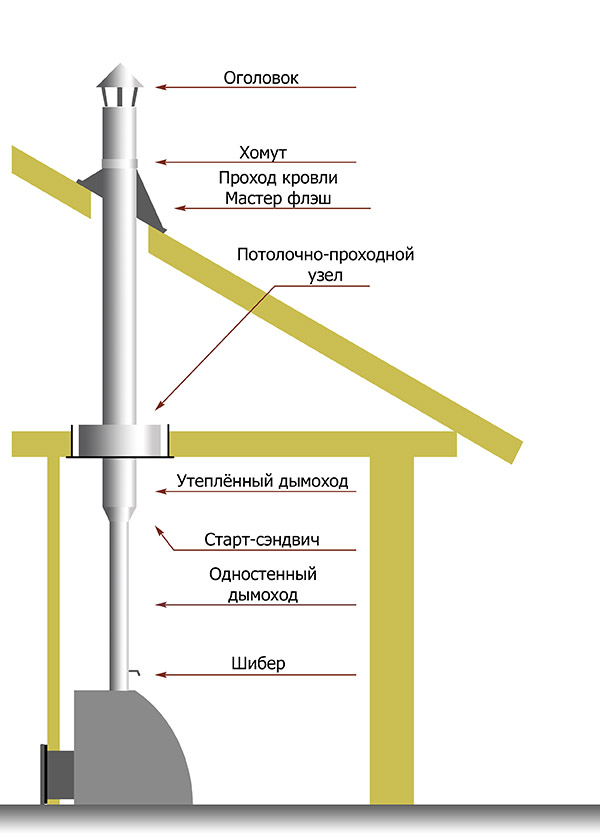

Cхема с внутренним устройством

Элементы системы дымоотвода на схеме:

• Отопительный прибор с вертикальным патрубком для подключения дымоотвода в верхней части топки;
• Узел подключения дымохода от котла, в состав которого входит тройник ревизии 90º, заглушка — лючёк ревизии, заглушка с конденсатоотводом и тройник подключения 90º;
• Монотруба — участок дымоотводного канала без термоизоляции. Она размещается в непосредственной близости с котлом. Необходимость в таком участке объясняется максимальным температурным воздействием на эту зону конструкции, поэтому здесь существует необходимость эффективного отвода тепла. В свою очередь, горячий начальный участок дымоотвода станет дополнительным источником тепловой энергии в помещении. При ином подходе в сборке конструкции, высокий уровень температур может привести к спеканию утеплителя в сэндвиче, что увеличит пожароопасность в доме;
• Допоборудование: бак, сетка-каменка или конвектор. Тепловую энергию начального участка без термоизоляции можно использовать для установки на нём бака горячей воды или сетки-каменки. Также с пользой использовать высокую температуру газообразных продуктов сгорания можно, если заменить монотрубу на конвектор, оснащённый каналами и дополнительными теплообменными рёбрами. Использование конвектора позволит обеспечить более быстрый прогрев помещения;
• Заслонка (шибер) — поворотное или поступательно перемещающееся устройство, предназначенное для регулирования тяги. Происходит это за счёт изменения площади сечения канала для отвода дымовых газов;
• Переходник с моно на сэндвич — специальная конструкция круглого сечения, применяется для стыковки не утеплённого участка и трубой типа сэндвич;
• Герметизация всех соединений хомутами. Хомуты ставятся и затягиваются на каждом соединительном узле дымового канала;
• Потолочно-проходной узел — элемент системы, обеспечивающий пожаробезопасность в местах прохода сквозь перекрытия;
• Узел герметичного прохода через кровлю. Применяется готовый проходной узел — мастер-флеш. Он устанавливается в месте примыкания трубы к кровельному покрытию для защиты от протечек;
• Оголовок — завершающий элемент дымового канала. Предохраняет систему от попадания атмосферных осадков и украшает конструкцию.

Что будет если сделать некачественно

Некачественная сборка и монтаж сэндвич дымохода может привести к возникновению плохой или обратной тяги, когда газообразные продукты сгорания не улетучиваются в атмосферу, а концентрируются в помещении. Самыми распространёнными причинами изменения направления тяги являются:

• Не грамотно выполненный расчёт параметров трубы в зависимости от мощности котла;
• Слишком сложная конфигурация дымоотводного канала с большим количеством узких участков и поворотов;
• Низкое расположение оголовка по отношению к коньку или близстоящим высоким зданиям.

Монтаж по внутренней схеме

При проектировании канала для отвода дыма внутри помещения, желательно разместить отопительный прибор таким образом, чтобы дымоход располагался вблизи стены и не отнимал часть полезной площади. Сам монтаж — это просто кропотливая работа, сложным может показаться только устройство прохода через кровлю.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

• Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения;
• Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Подготовка

Подготовительный этап включает в себя проведение расчётов по предполагаемой конфигурации дымоотвода, разработку схемы — чертежа, разметку мест крепления. Это позволит подсчитать необходимое количество модулей, соединительных деталей, разработать план дальнейших работ.

Расходники и инструменты

Кроме стандартных элементов, входящих в комплект сэндвич дымохода для самостоятельного проведения монтажа понадобятся следующие расходные материалы и инструменты:

• Хомуты;
• Настенные кронштейны;
• Крепежи;
• Огнеупорный герметик;
• Ножницы и лобзик по металлу;
• Перфоратор;
• Бокорезы;
• Строительный фен;
• Шпатель;
• Мастерок;
• Измерительные инструменты: рулетка, угольник;
• Строительный уровень и отвес;
• Маркер.

Чем крепить

Детали конструкции необходимо закреплять специальными хомутами, для стягивания которых используются гайки. Готовый дымоход, если он располагается вдоль стены, нужно закрепить к ней кронштейнами с шагом 1,5 — 2,0 метра. На верхнем элементе следует установить растяжку.

Высота дымохода

При расчёте высоты конструкции следует соблюдать следующие правила:

• Высота канала от патрубка отопительного агрегата до завершающего элемента — оголовка должна быть не менее 5 м;
• Часть трубы, находящаяся на крыше, должна возвышаться над коньком не менее, чем на 0,5 м и кровлей соседних строений не более, чем на 1,5 м. Если возникает необходимость удлинить этот участок дымоотводного канала, то следует для дополнительной фиксации установить растяжку.

Подключение тройника к отопительному прибору

Отопительное устройство с горизонтальным выходным патрубком с тыльной стороны с монотрубой соединяется с помощью тройника(моно), оснащённого снизу заглушкой с конденсатосборником. Перед его установкой внутреннюю поверхность центрального выхода следует покрыть слоем жаростойкого герметика.

Далее тройник следует плотно надеть на печной патрубок, задвинуть до упора и закрепить в зоне соединения с патрубком хомутом с кронштейном. При этом важно с помощью строительного уровня проверить вертикальность оси тройника, только после этой процедуры можно крепить его к стене кронштейном с помощью анкеров или дюбель — пробок.

Установка монотрубы

Для монтажа прямого участка монотрубы необходимо вначале наметить на стене место крепления кронштейна, таким образом, чтобы разметка совпадала с местом стыка модуля и тройника и высверлить отверстия под крепежные элементы. Затем на верхний патрубок тройника нужно надеть хомут, но не затягивать до конца, а зафиксировать его с помощью кронштейна к стене.

Дальнейшие монтажные работы будут вестись способом «по конденсату» — вставкой нижнего конца монотрубы в тройник. Для герметизации места стыка используется жаростойкий герметик. Он наносится узким шпателем и распределяется в поясе соединения ровным слоем.

Затем труба продвигается в патрубке тройника до упора. Монтаж данного участка монотрубы заканчивается затягиванием хомута. Следующий блок с заслонкой устанавливается по той же схеме: на уже установленную трубу надевается хомут, промазывается герметиком её свободный конец, куда вставляется верхняя деталь, и хомут затягивается. За заслонкой желательно смонтировать ещё один участок монотрубы, длиной 50 см, чтобы обеспечить максимальную теплоотдачу от газохода.

Сэндвич + монтаж ППУ

Сэндвич модули монтируются в таком же порядке: нанесение герметика, стыковка деталей и затяжка хомутом. В перекрытии, в том месте, где его будет пересекать канал, нужно высверлить проём и продолжить сборку конструкции, проверяя вертикальность с помощью отвеса. Потолочно — проходной узел заводского изготовления состоит из коробчатого корпуса, изготовленного из оцинкованной стали, снизу закрытый пластиной из нержавейки.

В середине корпуса имеется сквозное отверстие, соответствующее внешнему диаметру сэндвич трубы. ППУ одевается сверху на уже установленный модуль и опускается в проём перекрытия. Дно ППУ должно расположиться заподлицо с поверхностью потолка, сверху короб нужно заполнить огнестойким утеплителем — базальтовой ватой, керамзитом или вермикулитом и сразу же закрыть крышкой.

Снова монотруба (если помещение 2 этажа жилое)

Если здание двухэтажное и комнаты второго уровня являются жилыми, то чтобы не терять полезную тепловую энергию, часть конструкции, проходящую через них, следует собрать из секций монотрубы. Для этого вначале монтируется переходник с сэндвич модуля на одноконтурную трубу. Затем в обычном порядке проводится сборка дымохода из секций монотруб до чердачного перекрытия с креплением хомутами между собой и кронштейнами к стене.

Снова сэндвич + ППУ

Перед чердачным перекрытием устанавливается переходник, теперь уже с моно — секции на сэндвич трубу, и далее сборка канала до оголовка уже будет вестись из сэндвич изделий в уже рассмотренном порядке. В месте прохода через чердачное перекрытие также вырезается проём и монтируется ППУ с заполнением теплоизоляционным материалом.

Устройство отверстия в крыше

Отверстие в крыше нужно рассчитать так, чтобы оно не затрагивало элементы деревянной стропильной конструкции и находилось от них на расстоянии не менее 13 см. Форма отверстия может быть прямоугольной — для кровельного покрытия, уложенного на сплошную или часто расположенную обрешётку или овальной — на скатной кровле. Изготовить проём можно с помощью электрического лобзика, разметив предварительно его границы.

Установка мастер флеша

После того как дымоход будет выведен сквозь кровельное покрытие наружу, место прохода необходимо герметизировать посредством установки специального проходного узла мастер—флеш. Он состоит из эластичного основания (фланца) с гибкими алюминиевыми полосами по периметру, обеспечивающими максимально возможное прилегание к кровельному материалу. С ним соединена верхняя часть — гофрированная манжета в форме усечённого конуса, изготовленная из силикона или резины ЭПДМ. Манжета в рабочем положении плотно примыкает к трубе, препятствую проникновению атмосферной влаги и пыли.

Перед установкой верх конусовидной манжеты необходимо надрезать так, чтобы сечение полученного отверстия было бы меньше внешнего диаметра сэндвич секции примерно на 20%. Далее уплотнитель надевается на трубу и продвигается вниз до кровельного покрытия, к которому фиксируется основанием на силиконовый клей.

На скатных крышах требуется дополнительное крепление саморезами и фиксация клёпками. Заканчивается монтаж мастерфлеш обработкой верхнего среза конуса и нижнего края основания герметиком, и фиксацией верхней кромки металлическим хомутом.

Установка оголовка

Оголовок является финишным элементом конструкции, он плотно надевается на выведенную до нужного уровня трубу и крепиться к ней тремя — четырьмя саморезами по металлу.

Видео
В сюжете — Проход через кровлю из мягкой черепицы

В сюжете — Монтаж через обычную черепицу

В сюжете — Монтаж дымохода через потолок и крышу

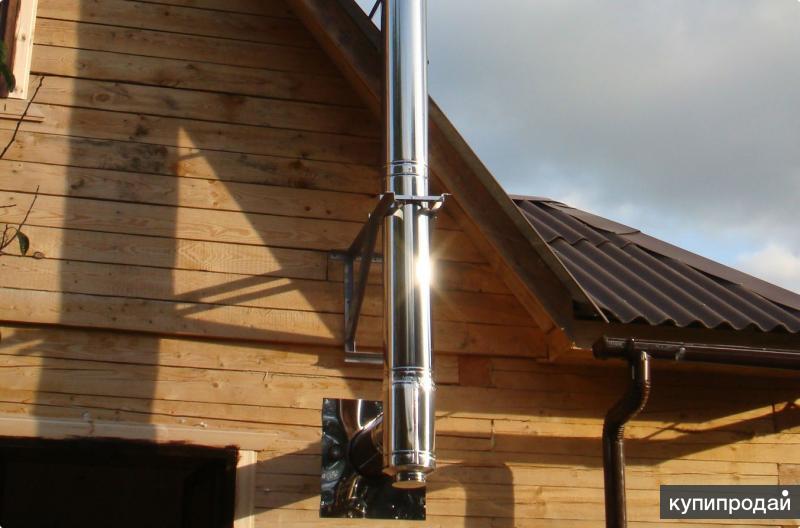

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Видео
В сюжете — Монтаж дымохода через стену

Частые ошибки

Ошибки при выборе материала и сборке дымохода могут привести к ряду проблем во время его эксплуатации.

Проблемы с тягой

Нарушение тяги может возникнуть из-за:

• Недостаточной высоты канала или его неправильного расположения;
• Слишком узкого или широкого прохода для вывода газа;
• Отклонения трубы от вертикали;
• Расположения оголовка ниже выходного участка вентиляционной вытяжки.

Возгорание строения

Пожар может возникнуть при не достаточной теплоизоляции в местах прохода газохода через конструктивные элементы дома.

Протечки кровельного покрытия

Недостаточно герметизация стыков поверхностей дымоотводного канала с кровельным покрытием неизбежно приведёт к попаданию атмосферной влаги в чердачное помещение и намоканию перекрытия.

Советы специалистов

Сооружение правильной дымоходной системы — основа эффективного и безопасного функционирования отопительного оборудования. Если вы планируете собрать её своими руками, то не лишними будут для вас советы от мастеров — профессионалов в этой области.

Тонкости перехода с кирпичной трубы на сэндвич

В месте перехода с кирпичной трубы на сэндвич лучше установить не самодельный, а готовый металлический переходник. Его нижняя часть соответствует по размерам кирпичному каналу, а верхняя имеет круглую форму с диаметром равным диаметру сэндвича. Внутри уже установлен надёжный теплоизолятор. Использование данного приспособление обеспечивает необходимую герметичность и пожаробезопасность соединения.

Тонкости прохода через деревянную крышу

При использовании готовых ППУ необходимо учитывать, что дерево при повышенной влажности может расширяться, поэтому между стенками данного приспособления и проёма должен оставаться небольшой зазор, примерно 3 — 5 мм. Кроме того, важно пропитать древесину в зоне стыка антиперенами, повышающими её огнестойкость.

В каком месте крыши лучше вывести трубу

Место вывода трубы через кровлю лучше немного сдвинуть от конька в одну из сторон. Если она будет проходить через конёк, то при монтаже проходного узла, потребуется нарушить целостность стропил и коньковой балки.

В каком месте стены лучше сделать вывод

Отверстие в стене желательно вырезать на уровне присоединительного патрубка котла, главное чтобы в этом месте отсутствовали коммуникации. Если выбрать для вывода газохода место повыше, то потребуются дополнительные переходные элементы и монтаж горизонтальных участков, что негативно скажется на тягу.

Защита дерева от горячей трубы

В месте прохода газохода сквозь деревянную стену следует вырезать проём прямоугольной формы и установить специальный узел — ППУ. Это универсальная конструкция и применяется не только для огнезащиты перекрытий, но и стен. Труба пройдёт сквозь него, а свободное пространство в корпусе можно заполнить базальтовой ватой.

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Заключение

Следует отметить, что сборка модульного сэндвич — комплекта является не сложным процессом. Выполнить установку дымохода самостоятельно вполне под силу даже начинающим мастерам, однако требует жесткого соблюдения всех необходимых норм и правил. Если нет уверенности в этом, лучше обратиться к профессионалам.

Видео

В сюжете — Как лучше ставить дымоход: по прямой, через крышу или на кронштейнах, по стене

В продолжение темы посмотрите также наш обзор Монтаж коаксиального дымохода — нормы, требования и правила

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Montazh-dymokhoda-iz-sendvich-trub.html

Как установить двухстенный дымоход через потолок или стену

Система двустенного дымохода невероятно универсальна — вы можете провести ее через стены и потолки, как снаружи, так и внутри, в соответствии с вашими потребностями!

Однако, как и при любой установке дымохода, безопасность всегда на первом месте. Когда профессионал устанавливает вашу двустенную систему дымохода, необходимо помнить о ряде правил и рекомендаций.

Есть также множество специальных деталей, которые вам нужно найти — все это вы можете найти в Интернете на сайте Trade Price Flues!

Хотите лучше понять, как провести двустенный дымоход через потолок или стену? Продолжайте читать…

Используйте двустенную трубу только для прохода через потолок или стену

Двустенную трубу можно использовать ТОЛЬКО для прохода через потолок или стену. Этот тип трубы обладает высокой изоляцией, поэтому предназначен для этой цели. Одностенная неизолированная печная труба достигает чрезвычайно высокой температуры, поэтому ее нельзя пропускать через стену или потолок.

Вы также должны убедиться, что вы переоборудовали одностенную печную трубу в двухстенную дымоходную трубу не менее чем на 150 мм, прежде чем проходить через стену или потолок.

Проверьте необходимое расстояние до горючих материалов

При установке двустенного дымохода через потолок или стену важно знать необходимое расстояние до горючих материалов. Это жизненно важно для предотвращения перерастания горячих поверхностей в пожары в доме.

Двустенный дымоход так хорошо изолирован, что требует меньшего количества дымохода, чем одностенный. Это будет указано производителем, который производит ваш дымоход.

Монтаж двустенного дымохода через потолок в другое помещение…

При выводе двустенной дымоходной трубы через потолок в другое помещение наверху необходимо использовать вентилируемые противопожарные пластины.

Состоит из трех частей, как показано ниже. Верхняя пластина находится на противоположной стороне потолка — на полу комнаты выше. Он должен лежать на лагах половицы и привинчиваться на место.

Нижняя пластина затем привинчивается к потолку снизу — немного похоже на бутерброд!

Двустенная труба проходит через отверстие посередине и удерживается на месте с помощью хомута, расположенного сверху верхней пластины.

На фото: Комплект опор для вентилируемой противопожарной перегородки — нержавеющая сталь

Избегайте соединения двух частей двустенной трубы вместе в пространстве между потолком и полом под ней. Это предусмотрено строительными нормами, так как они должны быть видны для осмотра.

Установка двустенного дымохода через чердачное помещение…

При монтаже двустенного дымохода через потолок в чердачное помещение вентиляция противопожарных пластин не требуется — при условии, что балки открыты и нет пола поверхность! Если у вас на чердаке установлен пол, вам все равно понадобятся вентилируемые плиты.

Двустенный дымоход должен быть закрыт при проходе через чердачное помещение. Это не должно быть что-то обширное — часто используется простая рама с сетчатым покрытием. Просто убедитесь, что он описывает необходимое расстояние до горючих материалов.

Установка двустенного дымохода через крышу…

Теперь, когда вы проводите двустенный дымоход через крышу, вам понадобится кровельная опора. Это дает некоторую поддержку системе через стропила.

На фото: Опора крыши — Нержавеющая сталь

После того, как вы установили двойную стену через крышу с правильной опорой, вам нужно будет герметизировать ее соответствующим окладом дымохода. Это предотвращает попадание дождя, снега, града и любой другой влаги! — от попадания в щель, оставшуюся между дымоходом и крышей.

В Trade Price Flues у нас есть ряд различных типов облицовки дымохода, подходящих для всех стилей крыш, независимо от того, есть ли у вас черепица, шифер или гофрированная поверхность. Вы можете выбрать гибкую кровельную обшивку, свинцовую обшивку или даже нашу уникальную вспышку Dura.

На фото: Seldek Алюминий Черный EPDM обшивка

У нас даже есть запись в блоге со всей необходимой информацией об обшивке дымохода, в которой содержится дополнительная информация!

Установка двустенного дымохода через стену…

Обычный способ установки двустенной дымоходной системы состоит в том, чтобы провести ее через стену комнаты, в которой установлена ​​печь. Затем она проходит прямо вверх по стене дома, это означает, что на пути часто возникает меньше препятствий.

При проходе двустенного дымохода через стену можно использовать только угол 45 градусов или меньше. Вы можете использовать тройник двустенного дымохода, чтобы легко повернуть дымоход обратно в вертикальное положение. Строительные нормы также требуют, чтобы вы использовали металлическую втулку вокруг дымохода при проходе через стену. Это необходимо для предотвращения повреждения трубы из-за потенциального теплового расширения.

Помните, что в вашей двухстенной дымоходной системе разрешено всего четыре колена – два из них будут израсходованы!

На фото: Тройник с длинными отводами из нержавеющей стали с двумя стенками 45 градусов

Также рекомендуется использовать базовую опору в нижней части дымохода после того, как вы пройдете через наружную стену. Они обеспечивают хорошую структурную безопасность для остальной части вашей дымоходной системы.

Для внешней двустенной системы дымохода необходимо использовать регулируемый настенный кронштейн не реже чем через каждые 2 метра.

На фото: Комплект базовых опор — нержавеющая сталь

Хотя это и не является правилом, рекомендуется, чтобы первая секция трубы, выходящей из печи, проходила полностью вертикально не менее 600 мм. Это создает лучшую тягу для дымохода. Также рекомендуется использовать не более 2 м одностенной печной трубы. Это связано с тем, что труба печи не изолирована, поэтому ваш дымоход будет терять больше тепла, чем необходимо, что может привести к плохой тяге.

Не забывайте, как мы уже говорили ранее, вам необходимо преобразовать свою одностенную трубу в двустенную трубу не менее чем на 150 мм, прежде чем проходить через стену. Для этого вам понадобится правильный адаптер, чтобы соединить их вместе.

На фото: Изолированный двухстенный переходник – нержавеющая сталь

 Вы хотите установить двухстенную систему дымохода через потолок или стену?

В Trade Price Flues у нас есть все детали, которые могут вам понадобиться — мы даже можем помочь вам спроектировать вашу установку и найти именно то, что вам нужно!

Взгляните на наши комплекты для двустенных дымоходов, чтобы начать работу, или позвоните нам или свяжитесь с нами в чате, чтобы получить дружеский совет эксперта!

Shop Black Twin Wall Flue Kits

Shop Stainless Steel Twin Wall Flue Kits

26th Oct 2020 Trade Price Flues

Stove pipe through insulated panel

GBA Logo horizontalGBA LogoFacebookLinkedInEmailPinterestTwitterInstagramYouTube IconNavigation Search IconMain Search IconVideo Play IconPlus IconMinus IconPicture iconHamburger IconClose IconSortedПерейти к содержимому

Я занимаюсь строительством крыши и столкнулся с проблемой, пытаясь найти наилучший метод надлежащей герметизации трубы печи. Я установил 3 дюйма Polyiso на крышу и буду класть еще один слой обшивки крыши (OSB) сверху, и я понятия не имею, что мне делать с печной трубой. Я понимаю, что делать с печной трубой для прохода через потолок и защиты от брызг пены, но ничего о правильной протечке. Я нашел другой пост, где это немного обсуждалось, но это не то же самое приложение (ссылка ссылается на изолированный потолок, а не на изолированную крышу).

Вот ссылка: https://www.greenbuildingadvisor.com/community/forum/green-building-techniques/59451/installing-metal-chimney-wood-stove-through-spray-fo

Я жду ответ от ICC, чтобы узнать, делают ли они герметичную окладку, которая может пройти через изоляцию. Кто-нибудь знает, как лучше всего прошить пенопластовые панели и обшивку, обеспечив при этом герметичность?

Подробная библиотека GBA

Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.

Поиск и загрузка деталей конструкции

Присоединяйтесь к ведущему сообществу экспертов в области строительства

Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.
