Монтаж саморегулирующегося нагревательного кабеля

Саморегулирующиеся нагревательные кабели обычно используются в системах защиты кровли, водостоков и желобов от снега и наледи. Снег может начать таять на крышах под воздействием солнечных лучей. Когда стекающая вода попадает в холодные водосточные трубы или желоба, появляется вероятность ее повторного замерзания. Возникают ледяные препятствия, сток воды затрудняется, что вызывает повреждение системы водоотвода, а впоследствии — и повреждение покрытия кровли и даже фасада здания.

Если применять саморегулирующиеся нагревательные кабели в таких водоотводных системах, то это упрощает проектирование, увеличивает надежность системы, позволяет существенно экономить электрическую энергию.

Принципы действия саморегулирующегося нагревательного кабеля

Саморегулирующиеся нагревательные кабели поддерживают автоматически необходимую температуру нагрева, причем они реагируют не только на температуру окружающей среды, но и на изменение скорости теплоотвода. Эффект саморегулирования заключается в том, что при увеличении теплоотвода автоматически увеличивается тепловая мощь кабеля и наоборот. Этот эффект достигается наличием в кабеле встроенной специальной полупроводниковой матрицы, которая меняет свои проводящие свойства в зависимости от изменений температуры и теплопроводности.Если имеется наличие снега либо обледенения, то саморегулирующейся кабель производит нагрев в полную мощь. При удалении снега и высыхании поверхности кабель уменьшает силу нагрева примерно вполовину, а при повышении температуры нагрев снова уменьшается. Стоит отметить, что изменяет свои свойства каждый участок кабеля, и изменения эти зависят от конкретной температуры на конкретном участке и не связаны с другими участками на всей протяженности кабеля.

Благодаря такой конструкции нагревательный кабель практически не имеет возможности перегореть или перегреться даже в случаях перехлестывания кабеля. Такие его свойства позволяют без ограничений использовать его даже в пластиковых желобах.

Внешняя оболочка саморегулирующегося нагревательного кабеля имеет защиту от прямого воздействия солнечных лучей, и это придает им еще большую долговечность и надежность. Такое свойство кабеля, как саморегуляция, не только увеличивает общую надежность системы обогрева, но и повышает коэффициент полезного действия системы, способствуя существенной экономии электрической энергии.

Безопасность саморегулирующегося нагревательного кабеля

Системы обогрева кровли, водостоков, желобов и защиты их ото льда и снега с помощью саморегулирующегося нагревательного кабеля являются самыми безопасными и обладают наименьшей энергозатратностью. Эти системы легко монтировать, они долговечны, надежны, просты в эксплуатации. Эти системы обогрева полностью автоматизированы и не нуждаются в специальном или профилактическом обслуживании. Саморегулирующиеся нагревательные кабели не страдают от прямых солнечных лучей, так как обладают специальным солнцезащитным покрытием.

Особенности монтажа саморегулирующегося нагревательного кабеля

Монтаж саморегулирующихся нагревательных кабелей очень прост, никакого специального инструмента при таком монтаже не требуется. Саморегулирующийся нагревательный кабель подключают к электропитанию, а также соединяют части кабеля между собой с помощью комплектов обычных соединительных муфт.

Саморегулирующийся нагревательный кабель очень удобен при монтаже, прямо на месте его установки можно разрезать кабель на участки любой необходимой длины, что очень облегчает процесс проектирования систем обогрева, а также производство монтажа.

Для закрепления саморегулирующегося нагревательного кабеля в водосточных трубах и водостоках используют алюминиевую монтажную ленту и специальные зажимы.

Иногда при монтаже обогревательной системы на основе саморегулирующегося нагревательного кабеля применяют термостаты.

Преимущества использования саморегулирующихся нагревательных кабелей

Саморегулирующиеся нагревательные кабели имеют ступенчатую систему удельной мощности, которая изменяется в зависимости от условий окружающей среды. Если кабель находится в снегу, в местах обледенения, в талой воде, то его мощность обогрева будет максимальной. Как только температура достигает нуля градусов, саморегулирующийся нагревательный кабель переходит на режим мощности в два раза меньше, чем максимальная. И с дальнейшим повышением температуры мощность обогрева уменьшается.

Саморегулирующиеся нагревательные кабели имеют различные характеристики. Обычно минимальная температура работы нагревательного кабеля -50С, а максимальная +85С. Кабель можно монтировать при низких температурах окружающей среды. Кабель поставляется в катушках, и при монтаже его можно обрезать прямо в процессе работы. Кабель совершенно безопасен в использовании. Даже при перехлестывании он не сгорает и не перегревается. Его можно использовать в коррозийных окружающих средах. Он безопасен при размещении его в пластиковых лотках и желобах.

Саморегулирующийся нагревательный кабель долговечен и надежен, удобен в монтаже, прост в эксплуатации, значительно снижает расход электроэнергии на обогрев. Саморегулирующийся нагревательный кабель надежно защищает кровлю, фасад, водоотводную систему любого здания от всех повреждений, связанных с обледенением. Саморегулирующийся нагревательный кабель создан специально для создания антиобледенительных систем на кровлях зданий, его разработчики учли всю специфику обогрева поверхностей кровли, водопроводных труб и стоков.

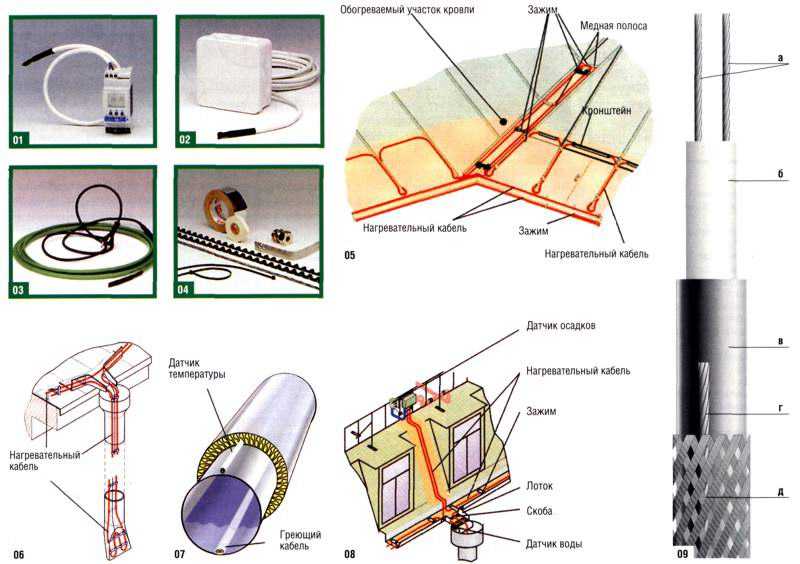

Монтаж греющего кабеля на кровле и водостоках

Для крепления греющего кабеля на элементах кровли применяют перфорированную монтажную ленту, зажимы, тросы и пластины, саморезы, а также монтажную сетку. Количество и характер крепежа определяется в первую очередь длиной обогреваемой части объекта, а также количеством элементов.


На металлической кровле из профнастила или металлочерепицы кабель крепится при помощи кровельных саморезов на зажимы СР.1-25ЦО, для лучшей герметичности можно изолировать место крепления самореза силиконом. Данный способ монтажа является самым надежным и практичным. Также можно применять монтажную ленту для теплого пола, чтобы сократить количество отверстий в кровельном покрытии.

На мягкой и мембранной кровле из битумной черепицы, полимеров или мастики применяется перфорированная монтажная лента, которая крепится к кровле при помощи отрезков того же материала навариванием (наплавлением) феном или горелкой. На 1 м монтажной ленты наваривают 2-3 отрезка материала (5х5 или 10х10см). Крепить кабель непосредственно к кровле отрезками не рекомендуется, так как сложно соблюсти равномерный шаг укладки, а также сам кабель имеет упругость, что ухудшает сцепление поверхностей.

В ендове греющий кабель крепится на трос при помощи зажимов типа CР/Т (2,3) в зависимости от количества ниток кабеля.

  • СР/Т.2-50Ц
  • СР/Т.2-100Ц
  • СР/Т.3-50Ц
  • СР/Т.4-50Ц

Характеристики применяемых зажимов описаны ниже.

В водосборном лотке используется крепление кабеля на монтажную перфорированную ленту, которая фиксируется в лотке саморезами на расстоянии 50см.

Также применяют зажимы:

  • СР.2-50Ц
  • СР.2-100Ц

в количестве 2шт на 1м лотка.

В водосточных трубах греющий кабель монтируется на тросе ПВХ 2/3, если высота водостока е превышает 4 метра. Сам трос крепится на Т-образную пластину при помощи зажима в месте перехода водосборного лотка в водосточную трубу.

Кабель к тросу крепится зажимами СР/Т.1-25Ц через каждые 0,5м (в 1 нитку) и СР/Т.2-25Ц – в две нитки.

Кабель в ливневой канализации укладывается без крепления (при прокладке в одну нитку). Если прогревочный кабель уложен в 2 нитки, то используется крепление СР.2-50Ц, которое позволяет сохранять одинаковое расстояние между нитками греющего кабеля.

Зажимы для греющего кабеля

Крепление к кровлеCР.1-25Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
CР.1-25ЦО – зажим универсальный для кабеля нагревательного оцинкованный с отверстием под саморез. Расстояние от центра места расположения кабеля до края зажима 25мм
Крепление к тросу одной или нескольких ниток кабеляCР/Т.1-25Ц – зажим универсальный для крепления одной нитки греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
CР/Т.2-50Ц – зажим универсальный для крепления двух ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
CР/Т.3-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
CР/2Т.4-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к двум ниткам троса оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
Крепление к капельникуCР/К.1-25Ц – зажим универсальный для крепления кабеля на капельнике оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
CР/К.1-25ЦО – зажим универсальный для крепления кабеля на капельнике с отверстием для самореза оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Фиксация расстояния между ниткамиCР.2-50/75/100Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50/75/100мм
CР/В.2-75/100Ц – зажим универсальный для крепления двух ниток кабеля кабеля вертикально (при укладке на снегозадержание) оцинкованный. Расстояние от центра места расположения кабеля до края зажима 75/100мм

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Саморегулирующийся кабель для кровли с UF-защитой

Саморегулирующийся кабель SRL 30-2CR

215 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

280 р. / м

Саморегулирующийся кабель SAMREG 30-2CR

285 р. / м

Саморегулирующийся кабель SAMREG 40-2CR

290 р. / м

В раздел

Крепления для монтажа обогревающего кабеля на кровле

Зажим крепежный БРН.2-50 Ц

Зажим крепежный СР/Т.3-50 Ц

Крепежный элемент БРН/Т. 1-25 Ц

В раздел

Видео

Для монтажа греющего кабеля на кровле успешно применяются специализированные крепления, изготовленные из прочных, долговечных полимеров. Их преимущество — длительный срок службы (в отличии от оцинкованных креплений они не ржавеют, не пачкают кровлю и имеют защиту от коррозии). В видео пример радиусного крепления для монтажа нагревательной ленты на краю кровли.

Примеры обогрева кровли и водостоков

Другие статьи на тему

WhatsApp

Бесплатный расчет обогрева кровли за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Саморегулирующиеся нагревательные кабели с регулируемой производительностью • eltherm

Саморегулирующиеся нагревательные кабели являются частью нашего широкого ассортимента продукции. Будь то защита от замерзания для защиты трубопровода или среды от замерзания или поддержание температуры — у нас есть подходящее решение для вашего применения. В нашей серии ELSR (ELtherm-саморегулирующийся) мы предлагаем вам саморегулирующийся нагревательный кабель для различных диапазонов и температурных классов. Основное преимущество:

саморегулирующиеся тепловые кабели могут быть отрезаны от рулона по длине и имеют постоянную мощность на метр. Кроме того, они очень просты в установке.

  • Низкотемпературный: до 80 °C
  • Среднетемпературный: до 110 °C
  • Высокотемпературный: до 250 °C

К нашим продуктам

  • Саморегулирующийся с регулируемой мощностью
  • 0 различные температурные диапазоны (низкие, средние и высокие температуры)
  • Градация мощности в соответствии с потребностями
  • Высокая химическая стойкость
  • Не требуется ограничения температуры (важно для опасных зон)
  • Простота установки
  • Может быть отрезана от рулона по длине
  • Соединение с помощью разъемов

Trace heater with protective tin-plated copper braid for all low-temperature and medium-temperature applications.»> БО

АО

БОТ

АФ

«> БФ

Продукция в области саморегулирующихся тепловых кабелей

Для высокотемпературных применений позвольте нашим инженерам по применению проконсультировать вас без каких-либо обязательств. Свяжитесь с нами сейчас.

ELSR-N

Универсальный саморегулирующийся нагревательный кабель ELSR-N предназначен для предотвращения замерзания и поддержания температуры в…

Больше информации

ELSR-LS

Универсальный саморегулирующийся нагревательный кабель ELSR-LS — это наша «облегченная» версия для температур до 80 °C. Это отопление…

Больше информации

ELSR-M

Греющий кабель ELSR-M очень гибкий и используется для специальных применений, где необходимы монтажные размеры…

Больше информации

ELSR-R

Серия ELSR-R используется там, где ее круглая форма облегчает установку в уплотнительные и дверные профили. Типичный…

Больше информации

ELSR-W

ELSR-W используется для поддержания температуры на трубопроводах горячей воды и линиях удаления жира в столовых или коммерческих…

Больше информации

ELSR-Ramp

ELSR-Ramp для защиты от замерзания специально разработан для бетонных пандусов и наружных поверхностей.

Больше информации

ЭЛСР-ФХП

Под фундаментами охлаждаемых складских помещений возможно промерзание и морозное пучение. Это может привести к деформации…

Больше информации

ELSR-H

Серия высокотемпературных электронагревателей ELSR-H предназначена для поддержания температуры в промышленных процессах и…

Больше информации

ELSR-SH

Линейка высокотемпературных электронагревателей ELSR-SH предназначена для поддержания температуры в промышленных процессах и…

Больше информации

ELSR-SHH

Линейка высокотемпературных электронагревателей ELSR-SHH предназначена для поддержания температуры в промышленных процессах и…

Больше информации

ELSR-M-AF/BF

ELSR-M-AF/BF Предназначен для защиты от замерзания труб и трубопроводов с сезонным воздействием. Типичные области применения:…

Больше информации

Ящик для инструментов

В новом ящике для инструментов eltherm есть все необходимое для подключения и подключения саморегулирующихся электронагревателей eltherm…

Больше информации

  • 1

Саморегулирующийся кабель обогрева применяется в различных отраслях промышленности. От обогрева бункера для сахара для предотвращения образования конденсата до обогрева желоба – мы найдем индивидуальное решение для ваших требований. Саморегулирующийся нагревательный кабель проектируется индивидуально и изготавливается по индивидуальному заказу нашими инженерами. Например: По трубопроводу техническая вода проходит через зал. Для защиты воды от замерзания в зимнее время трубопроводы необходимо утеплять. Это предотвращает замерзание труб без необходимости обогрева всего зала. Для этой цели подходит нагревательный кабель ЭЛСР-Н (например).

Типичные приложения в:

  • Химия и нефтехимия (ЭЛСР-Н,-LS, -H, SH, -SHH)
  • Пищевая промышленность (ЭЛСР-N,-LS, -M)
  • Морская и шельфовая (ЭЛСР-N,-LS) )
  • Трубы и гибкие трубки питьевой воды (ЭЛСР-М-АФ/БФ)
  • Открытая площадка (ЭЛСР-Пандус)
  • Криогенные резервуары для хранения (ЭЛСР-ПТН)
  • Нефть и газ (ЭЛСР-Н, -Ш, ШХ)

Саморегулирующийся или самоограничивающийся? Эти термины часто используются как синонимы, причем самоограничение наиболее точно описывает, как это работает. Саморегулирующиеся нагревательные кабели состоят из двух параллельных токопроводящих жил, встроенных в нагревательную матрицу, легированную углеродными частицами. Над ней находится изоляция и (в зависимости от конструкции) алюминиевая фольга или защитная оплетка и, наконец, внешняя оболочка. При повышении температуры во время работы молекулярное расширение увеличивает расстояние между частицами углерода. Сопротивление увеличивается, а мощность падает. Когда температура падает, этот процесс меняется на обратный, и производительность увеличивается. Эта процедура регулирует или ограничивает нагрев в зависимости от температуры окружающей среды и предотвращает перегрев электронагревателя.

Как работает саморегулирующийся нагревательный кабель

Вам нужен регулятор температуры?

Благодаря тому, как работает кабель , устраняется необходимость в регулировке с помощью дополнительных аксессуаров. Тем не менее, саморегулирующиеся нагревательные кабели также могут эксплуатироваться с соответствующей технологией измерения и контроля ( напр. ЭЛТК-14 ). С помощью системы управления кабели не включены постоянно и, следовательно, потребляют меньше энергии. Мы будем рады обсудить с вами, является ли работа с системой управления или без нее правильным выбором для вашего приложения. Кроме того, некоторые нагревательные кабели ELSR имеют допуск для использования во взрывоопасных зонах , и мы также можем предложить специальный ассортимент продукции для США и Канады.

Электронагреватель ELSR (саморегулирующийся) используется для предотвращения замерзания и поддержания температуры на Сосуды, трубы, клапаны и т. д. Может быть погружен в жидкости. Оснащен химически стойким защитным кожухом * (см. вариант «ВОТ»), возможен обогрев трубы не только внутри водопровода, но и в агрессивных средах . Дополнительную информацию о номинальном напряжении, радиусе изгиба или температуре окружающей среды можно найти на веб-страницах, посвященных продуктам. Там вы также найдете дополнительные документы, такие как технические паспорта и разрешения / сертификаты. Не стесняйтесь проверить наш канал YouTube для получения инструкций по сборке.

*Список химической стойкости для саморегулирующихся электронагревателей

Кабель нагревательный саморегулирующийся ЭЛСР-Н для прокладки в трубопроводе.

Одобрения

Нагреватель трассировки

ЭЛСР-Н, ЭЛСР-ЛС, ЭЛСР-М, ЭЛСР-Р, ЭЛСР-З, ЭЛСР-Н

Комплект для подключения

эл. г. El-Clic-P (или ELVB-…)

Комплект концевой заделки

ЭЛ-ЕС…

Распределительная коробка

напр. ЭЛАК-РС

Фитинг для монтажа на трубу

ELMW-…, ELB-…

Крепеж и самоклеящиеся ленты, пленки

ELB-…

Изоляционная втулка

ЭЛИСД-. ..

Предупреждающий знак

ЭЛЬ-ВС…

Регулятор температуры

ЭЛТК-14

  1. Нагреватель трассы:

    ЭЛСР-Н, ЭЛСР-ЛС, ЭЛСР-М, ЭЛСР-Р, ЭЛСР-З, ЭЛСР-Х

  2. Комплект для подключения:

    е. г. El-Clic-P (или ELVB-…)

  3. Комплект концевой заделки:

    ЭЛЬ-ЕС. ..

  4. Распределительная коробка:

    напр. ЭЛАК-РС

  5. Монтажный фитинг на трубу:

    ЭЛМВ-…, ЭЛБ-…

  6. Крепеж и самоклеящиеся ленты, пленки:

    ЭЛБ-…

  7. Изоляционная втулка:

    ЭЛИСД-. ..

  8. Предупреждающий знак:

    ЭЛЬ-ВС…

  9. Регулятор температуры:

    ЭЛТК-14

  10. Датчик температуры:

    ЭЛТФ-…

Приезжаете из США или Канады?

Ознакомьтесь с нашим портфолио для Северной Америки.

Разработка вашего преимущества

Ваши процессы в руках экспертов

Мы разрабатываем комплексные решения для процессов производства, хранения, обработки и транспортировки. Наши инженеры стремятся точно понять ваши технические требования. Они гордятся тем, что разрабатывают наилучшее решение для обогрева.

Найдите свой контакт сейчас!

элтерм дизайнер 2.01

eltherm Designer предоставляет инструменты для расчета, выбора и планирования систем и решений EHT для сосудов и резервуаров. Выбор подходящего электронагревателя eltherm, подбор сопутствующих принадлежностей и расчет ключевых элементов конструкции EHT никогда не были такими простыми. Это программное обеспечение предоставляется бесплатно.

Это программное обеспечение предоставляется бесплатно.

Загрузить сейчас

Саморегулирующиеся нагревательные кабели состоят из двух параллельных проводников питания, встроенных в сшитый нагревательный элемент сопротивления, легированный углеродными частицами. По мере повышения температуры расстояния между этими углеродными частицами увеличиваются из-за молекулярного расширения. При увеличении сопротивления мощность уменьшается и наоборот. Благодаря этому процессу будет регулироваться нагрев и предотвращаться перегрев электрообогрева.
