Монтаж смесительного узла водяного теплого пола: Смесительный узел (коллектор) для теплого пола: устройство, схемы, монтаж

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

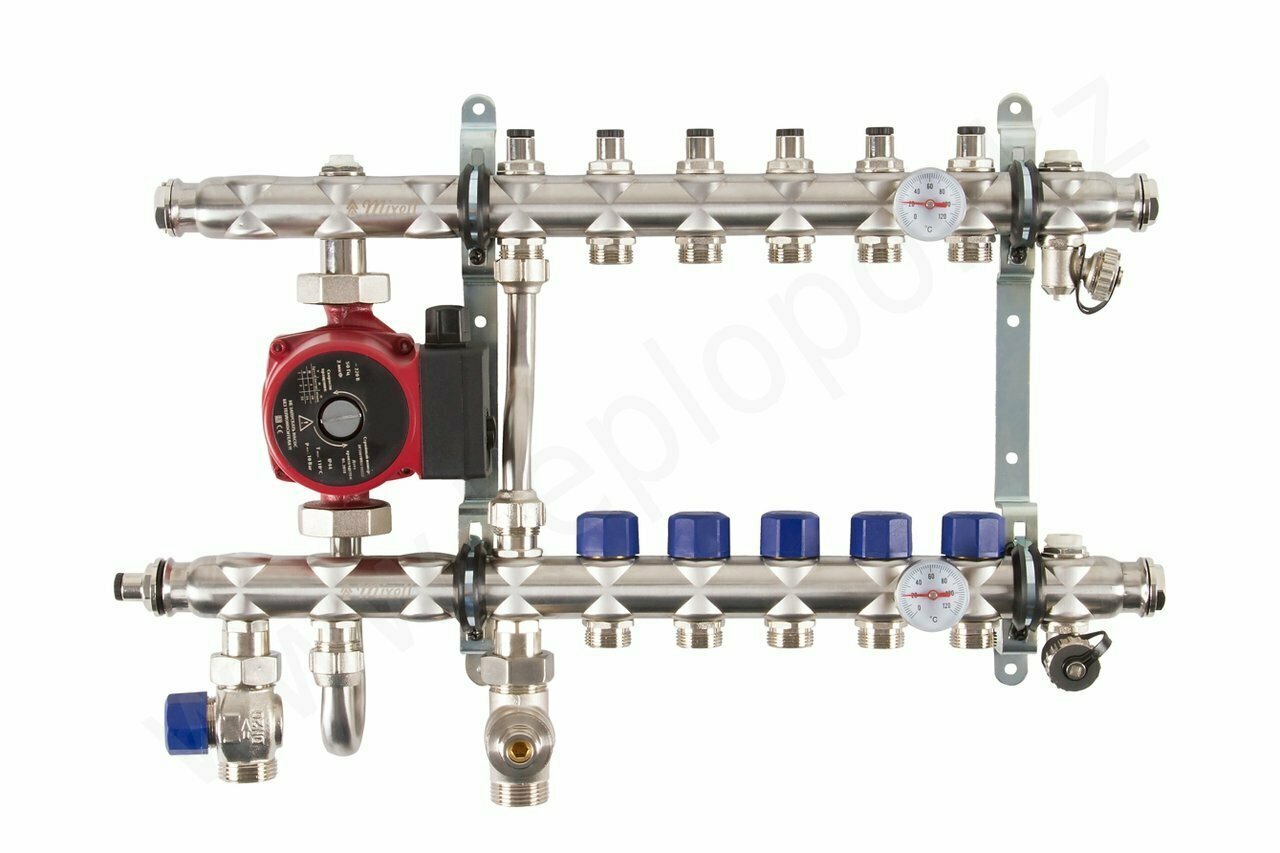

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Установка насосно-смесительного узла для теплого пола: на что обратить внимание

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого пола, на втором устанавливаются традиционные радиаторы. Использование единого теплоагента позволяет объединить две системы в одну и существенно сэкономить благодаря этому. Рассмотрим, благодаря какому приспособлению становится возможным подобное решение.

С какой целью устанавливается насосно-смесительный узел для теплого пола и можно ли обойтись без него

При объединении двух систем использование данного приспособления обязательно. Температура теплоносителя поступающего в радиаторы должна колебаться в пределах от 75 до 95˚С. Нагрев теплоносителя именно до таких показателей обеспечивает большинство котлов.

Нагрев уложенных по площади помещения труб не может производиться до указанных показателей. Максимальная температура поверхности, по которой будут перемещаться жильцы – 30-32˚С. Даже при учете расположенной над трубами стяжки и напольного покрытия температура агента не может превышать отметку в 50-55˚С.

Соответственно необходимо установить прибор, который будет использовать воду, поступающую от котла к радиаторам, снижать ее температуру и передавать ее дополнительным обогревательным элементам. Именно с этой целью и используется насосно-смесительный узел для теплого пола.

Он необходим также в тех случаях, когда котлы нагревают теплоноситель только до высоких температур. Отпадает необходимость в его установке в случае, когда обогрев здания производится только посредством системы расположенной под настилом, а котел имеет функцию регулировки температуры нагрева агента.

четкое следование инструкции при установке

Принцип работы прибора и его имеющиеся на данный момент разновидности

Работает насосно-смесительный узел для теплого пола следующим образом:

1. Горячий теплоагент направляется от котла к системе.

2. Перед вхождением в трубу обогрева агент останавливается, так как дальше его не пропускает клапан с датчиком температуры.

3. Создаваемое давление напором скапливаемой жидкости провоцирует срабатывание заслонки. При открытии последней в скопившуюся горячую жидкость добавляется порция остывшего агента, который уже прошел через все трубы обогрева.

4. Как только температура агента достигает оптимальной отметки, датчик подает сигнал клапану, последний отрывается и пропускает жидкость далее.

В зависимости от своей комплектации он может осуществлять еще ряд других функций: повышение давления для усиления циркуляции агента, спуск жидкости с целью предотвращения перегрузки, стравливание воздуха и прочее.

ЧИТАТЬ ПО ТЕМЕ:

Из чего состоит водяной теплый пол?

.

двухходовой насосно-смесительный узел для теплого пола

схемы насосно-смесительных узлов для теплого пола

Наиболее часто в жилых домах производится установка двух разновидностей прибора, которые отличаются количеством используемых в их конструкции клапанов.

• 1. Конструкция с двумя клапанами.

Используется в зданиях, в которых площадь обогрева не превышает 200-х квадратов.

В двухходовом варианте постоянно циркулирует отработанная жидкость, которую доводят до оптимального температурного показателя за счет постепенного добавления горячего теплоносителя.

Незначительная пропускная способность защищает систему от резких скачков температуры, которые грозят поломками.

• 2. Конструкция с тремя клапанами.

Используется в зданиях, в которых площадь обогрева превышает 200-и квадратов.

В трехходовом варианте происходит смешивание горячего теплоносителя с уже отработанным остывшим.

Значительная пропускная способность увеличивает угрозу перегрева системы из-за резких скачков температуры.

ЧИТАТЬ ПО ТЕМЕ:

Электрический тёплый плинтус в системе отопления.

устройство насосно-смесительного узла для теплого пола

установка

Детали, на которые необходимо обратить внимание во время покупки, и особенности монтажа устройства

Цена насосно-смесительного узла для теплого пола зависит от нескольких факторов: материал изготовления и комплектация прибора. В зависимости от финансовых возможностей могут быть приобретены изделия либо из нержавеющей стали, либо из латуни. Комплектация же прибора должна подбираться не столько исходя из доступных денежных ресурсов, сколько из объемов работ, которые ему предстоит проделывать. Для небольших помещений можно выбрать и наиболее простые модели, а вот для системы, которая охватывает большую площадь, должны быть приобретены наиболее надежные варианты.

При самостоятельном монтаже прибора в первую очередь устанавливаются запорные краны, а также термометр. Четкое следование инструкции при установке и соблюдение последовательности изображенной на разработанной схеме избавит от проблем в работе системы в дальнейшем.

Водяной теплый пол своими руками

Смонтировать систему теплого пола в своем доме — не такая уж и сложная задача. В любом случае — это легче, чем смонтировать систему радиаторного отопления, например, с полипропиленовыми трубами.

В данной статье мы не будем рассматривать варианты подключения небольших объемов теплого пола, например, к обратке системы радиаторного отопления, или параллельно одному из контуров радиаторного отопления — такая «самодеятельность» может привести к пустой трате сил и материалов.

Наша компания оказывает профессиональные услуги по монтажу теплого пола под ключ. Для получения более точной информации обращайтесь к специалистам по тел. 777-52-35, 8-851-80-70-566, e-mail: [email protected]

В начале остановимся на основных моментах, которые нужно помнить при монтаже теплого пола своими руками (то есть без опыта).

Основые моменты при монтаже теплого пола

• Если система теплого пола монтируется совместно с радиаторами, то для теплого пола необходимо применять насосно-смесительную группу и распределительные коллектора.
• Длину одного контура необходимо ограничивать 80 метрами, максимум 100.
• Распределительный коллектор желательно распологать ближе к площадям отопления, чтобы уменьшить длину подводящих труб (о коллектора до отапливаемого помещеиния
• Также коллектор лучше распологать выше поверхности отопления. Для более простого отвода воздуха из системы (если площадь ТП находится на 2 этаже, то коллектор также желательно расположить на 2ом этаже)
• При заливке пола стяжкой, минимальная толщина стяжки — 4 см, и в стяжку необходимо добавлять специльные добавки, для улучшения у нее физических свойств.
• Если хотите отапливать дом ТОЛЬКО теплым полом,то на полу должна лежать кафельная плитка или другой теплопроводящий материал

Определяем необходимое количество материалов

Для первого этапа материалы для теплого пола выбирают исходя из общей площади заливки черновых полов и площади обогреваемых полов. К таким материалам относятся:

1. Тепло-шумо изоляция (на базе пеноплекса, пенопласта или фирменных изоляционных плит)
2. Сетка кладочная 2000х1000, 4х мелимитровая.
3. Проволока вязальная 0.8 — 1,2 мм
4. Пленка полиэтиленовая
5. Демпферная лента (по периметру)

Хотим также заметить, что применение теплоизоляции на базе фольги (фольгоизол и др.) — не эффективно, во-первых фольгу разъедает щелоч содержащаяся в растворе цемента, во-вторых фольга отражает инфракрасное излучение при наличии воздушного зазора, которого в стяжке не будет.

Если же толщина чернового пола должна быть минимальной, то применение того же пенополиэтилена будет не лишним и достаточно эффективным.

На следующем этапе определяется длина труб для теплого пола. Лучше сделать табличку, представленную ниже. В среднем при шаге теплого пола 20 см., на 1 кв.м. уходит около 6 погонных метров трубы.

При расчете длины трубы необходимо не забыть про длину подачи и обратки от коллектора до основной площади пола!

Чтобы подсчитать необходимое количество бухт трубы, нужно определить конкретного производителя и материал трубы, и уточнить какие бухты есть у данного поставщика (производителя) 100; 160; 200 м. Отрезать от бухты куски, Вам также ни кто не будет, поэтому оставшиеся обрезки, а они могут быть длиной и 30 м, придется забрать себе.

Для экономии, можно ставить муфты в контурах теплого пола, тогда трубу можно будет приобрести без запасов точно необходимой длины. Однако муфта в стяжке должна быть не разборной и высокого качества, пресс соединения или неразборные по технологии PEX.

Для подключения всех контруров теплого пола необходим коллектор (коллекторная группа) на 8 выходов (один подающий и один обратный), например IVR с расходомерами. При монтаже своими руками советуем использовать готовые сборки распределительных коллекторов — они имеют неплохое качество, встроенные расходомеры позволяют равномерно распределить теплоноситель по контурам (все контура будет греть одинаково), в комплекте уже есть сбросники, краны Моевского и крепление к стене.

Монтаж теплого пола своими руками

На первом этапе монтажа системы теплый пол, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Толщина слоя должна быть 30 — 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

Далее укладывают арматурную сетку, ячейки которой скрепляют вязальной проволокой.

На втором этапе нужно смонтировать распределительный коллектор теплого пола, и начать монтаж трубной разводки от него. Монтаж петли начинают с одного из крайних подающих выводов, в нашем случае это верхние вывода. Для подключения трубы к коллектору испльзуем евроконус на 3/4.

Схемы укладки труб теплого пола

Наиболее оптимальная схема укладки теплого пола — спиральная.

От коллектора труба ведется в 10 см. от стен, включая промежуточные — транзитные помещения. Второй контур спирали ведется в 40 см. от первого (потом в этом промежутке будет уложена еще одна труба — обратка). 20 см — наиболее оптимальный шаг укладки трубы, и по колличеству испльзуемой трубы, и по равномерности прогрева пола.

В некоторых случаях не получается или не эффективно укладывать трубу в виде спирали, поэтому можно испльзовать и комбинированные схемы укладки труб теплого пола.

Крепление трубы производится на прямых участках через один метр (примерно), в изгибах почаще. Труба сама подсказывает монтажнику где ее нужно закрепить — там где она больше всего пытается сдвинуться с запланированной траектории.

На заклюичтельно этапе, после монтажа труб (контуров) теплого пола, производят опрессовку системы теплого пола. Это можно сделать несколькими способами, но желательно сразу использовать тот теплоноситель, который будет использоваться в рабочем режиме (подготовленная вода, антифриз). Заполнение системы можно произвести с помощью, например, вибрационного насоса, шланга и одного из сливных кранов в системе отопления. Заливать стяжку необходимо также при наличии давления теплоносителя в трубах.

Включать систему теплый пол водяной можно только после полного «созревания» раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе — с постепенным выходом на рабочий режим в течение трех суток.

Монтаж насосно смесительного узла

Основное назначение насосно-смесительного узла — создание низкотемпературного контура с температурой теплоносителя до 40 гр.С. и принудительная циркуляция теплоносителя в этом контуре.

Если в вашей системе отопления применяется только теплый пол, и если котел отопления может регулировать максимальную температуру теплоносителя, то в простом случае, смесительный контур можно и не использовать. В качестве насоса будет использоваться насос котла, а выходные котельные патрубки непосредственно подключаются к коллекторам теплого пола.

Во всех остальных случаях необходимо применять смесительный узел. Для самостоятельного монтажа предлагаем следующий вариант.

На рисуке вход смесительного узла подключен к распределительному коллектору котельной, через отсечные шаровые краны. В качестве смесителя применяется «Клапан термостатический смесительный ESBE VTA322 20-43C нар 1, KVS 1,6″. Он автоматически поддерживает температуру на выходе в пределах 20 -43 гр.С., уставка температуры производится колесиком спрятанным под верхней крышкой. Максимальна площадь теплого пола с таким смесителем не должна превышать 70-100 метров. Для визуального контроля температуры, в подающем и обратном трубопроводе желательно установить термометры.

Смеситель для теплого водяного пола: схема подключения

Для улучшения эффективности обогрева загородного дома или квартиры, а также с целью повышения комфортности проживания в комнатах устанавливаются системы тёплого пола.

Такой регулируемый подогрев позволяет качественно улучшить эксплуатацию помещений в холодное время года.

За правильную регулировку обогрева в системе отвечает смеситель для теплого пола. Верно подобранное оборудование позволяет наиболее рационально расходовать горячую воду. Смешивание холодных и горячих потоков обеспечивает необходимый температурный режим.

Смесительный узел тёплого пола

Смеситель для теплого водяного пола – система трубопроводов, вентилей, двухходового или трехходового клапана и циркуляционного насоса. Также в неё входят датчики тепла, элементы развоздушивания коллекторов и дренажи.

Водяной тёплый пол устроен таким образом, что выходы трубопроводов, уложенных в основании комнаты, собираются в два коллектора. Смесительный узел объединяет трубопроводы подачи и обратки.

В один коллектор подаётся горячая вода нужной температуры, и от него происходит распределение по трубопроводам искусственного подогрева пола.

Отдав тепло полу, эти трубопроводы собираются в другой коллектор, и посредством перекачивающего насоса остывшая вода отправляется в нагревательный элемент.

Объединение потоков производится при помощи трехходового клапана. Он служит для непосредственной регулировки температуры. Схема подключения трехходового смесителя представлена ниже.

Принцип работы трехходового клапана заключается в двух действиях. Это смешение горячей и холодной воды, а также возможность регулировки этого процесса. Перекрывающий кран позволяет установить в системе необходимый температурный режим.

Смесительный узел является одним из основных элементов водяного тёплого пола. От качества его работы во многом зависит общая эффективность обогрева комнаты.

Монтаж смесительного узла водяного тёплого пола

Смонтировать систему тёплого пола и в частности смесительный узел с установкой трехходового клапана, коллекторов и циркуляционного насоса под силу не каждому. Требуется определённый опыт и знания в сфере монтажа сантехнического и насосного оборудования.

В большинстве случаев системы тёплого пола устанавливаются специалистами, имеющими опыт подобных работ. Чтобы выбрать подходящую организацию, необходимо запросить сведения о предыдущих работах и отзывах клиентов. Если компания открыто предоставляет подобную информацию, то можно рассмотреть возможность сотрудничества с такой фирмой.

Когда имеются препятствующие моменты при желании узнать о выполненных работах, можно всерьёз задуматься о том, почему эта информация является закрытой, и стоит ли платить за одни заверения о качественно работе без подтверждающих фактов. Также не помешает заключение договора на оказание услуг.

Для самостоятельной установки подобных систем без предыдущего опыта в таких работах требуется наличие чертежей или схем. Чтобы поставить циркуляционный насос, произвести установку трехходового смесительного клапана и прочих элементов, нужно детально разобраться с узлами крепления и направлениями потоков.

Если детально изучить техническую документацию и принцип устройства искусственного подогрева пола, то можно попробовать выполнить эту работу своими руками. О том, как смонтировать смесительный узел, смотрите в этом видео:

В системе, установленной по всем правилам, должна быть соблюдена стопроцентная герметизация, поэтому после окончания монтажа производится опрессовка трубопроводов.

В них подаётся вода и нагнетается давление в системе, чтобы проверить её на отсутствие капель и подтёков. Только получив полную уверенность в том, что опрессовка прошла успешно, можно переходить к следующим этапам работ.

Монтаж тёплых водяных полов не является примитивным видом работ. Для выполнения потребуется специальный инструмент, который нецелесообразно приобретать для одноразового использования.

Понадобится инструмент для обжима и спайки элементов трубопроводов, а также оборудование, с помощью которого можно обеспечить герметизацию соединительных элементов.

Регулируемому тепловому подогреву требуется не только кран, с помощью которого можно менять температуру воды в теплоносителе, но и специальные датчики и приборы, которые устанавливаются как в полу, так и в коллекторах.

Для их монтажа также необходимы соответствующие знания и специальный инструмент.

Плюсы систем тёплого пола с применением смесителей

Водяные тёплые полы хороши по многим показателям. Например, в загородных домах при подключении таких систем к газовым водонагревательным котлам по экономичности они будут превосходить системы электрического подогрева полов.

Также у водяных тёплых полов есть несколько преимуществ, связанных с наличием смесительного узла.

1. Смесительный кран трехходового клапана является очень надёжной ручной системой регулировки температуры теплоносителя. В отличие от электронных регуляторов в такой смесительной системе невозможен сбой, поэтому безопасность эксплуатации будет абсолютной.
2. Наличие трёхходового смесителя обеспечивает замкнутый цикл до нагревательного элемента. Это позволяет белее эффективно расходовать энергию тепла.
3. Автономность системы с применением смесителя позволяет использовать её даже при полном отсутствии электроэнергии, если водонагревательное оборудование также не зависит от электричества. Подробнее о преимуществах смотрите в этом видео:

Современные водяные системы тёплого пола не исключают параллельного управления температурным режимом как вручную, так и электронными регуляторами, поэтому можно выбрать подходящий вариант для каждого отдельно взятого случая. Производятся системы подогрева, которые можно объединить в одну сеть, посредством компьютера, устанавливая режимы и время обогрева.

Достоинств у водяных тёплых полов немало. Они экономичные, надёжные и недорогие. Ручное управление позволяет полностью контролировать процесс обогрева дома и не переживать за электроснабжение в холодное время года.

Современные квартиры и загородные дома всё чаще оборудуются при помощи новых технологий. Применяются различные технические новшества, которые качественно улучшают проживание.

Комфорт в быту становится всё более значим в наше время. Системы водяного тёплого пола с применением смесителей для регулировки температуры позволяют получать комфорт от приятно подогретого напольного покрытия.
