Монтаж щитка цены в Нижнем Новгороде

Компания СанТехМонтаж в Нижнем Новгороде и области предлагает услуги по установке электрощитов. Мастера быстро осуществят монтаж щитка в квартире многоэтажки, частном доме, общественном заведении.

Прайс лист на установку и сборку щитового оборудования
	Наименование работ	Ед. изм.	Цена, руб
1	Установка распределительного щита (встроенного)	шт.	1 000,00
2	Установка распределительного щита (накладного)	шт.	500,00
3	Монтаж уличного распределительного щита	шт.	1 200,00
4	Монтаж 1-но фазного автомата в распределительном щите	шт.	150,00
5	Монтаж 2-х полюсного УЗО, дифференциального автомата	шт.	250,00
6	Монтаж 2-х полюсного автомата в распределительном щите	шт.	350,00
7	Монтаж 3-х полюсного автомата в распределительном щите	шт.	450,00
8	Монтаж 4-х полюсного УЗО, дифференциального автомата	шт.	500,00
9	Монтаж 4-х полюсного автомата в распределительном щите	шт.	500,00
10	Установка электромагнитного пускателя	шт.	700,00
11	Установка перекидного рубильника с подключением	шт.	2 000,00
12	Монтаж системы (АВР) автоматического включения резервного питания	комп.	от 8000
13	Установка или замена электросчетчика (узел учета) 1-но фазный	шт.	700,00
14	Установка или замена электросчетчика (узел учета) 3-х фазный	шт.	1 000,00
15	Монтаж трансформатора тока	шт.	350,00
16	Подключение силовой линии в распределительном щите	1 фаза	300,00
17	Переборка вводного щита на лестничной клетке	шт.	2 500,00

*Демонтаж проводки при полной замене-бесплатно
**Демонтаж эл.оборудования при замене-бесплатно
***Цены на штробление стен указаны с монтажом кабеля

Согласен с политикой конфиденциальности

Отправить

Этапы работы

Работы производятся профессиональными электриками, у которых есть разрешительная документация.

Наши мастера монтируют накладные и встраиваемые электрощиты, подготавливают место под установку. После завершения работ составляют акт.

Установка щитка включает такие этапы:

Закупка необходимого оборудования.
Подготовка места. Для скрытого расположения делается специальная выемка в стене.
Установка щитка, а также подсоединение кабеля.
Внутри устанавливается DIN-рейка. В некоторых моделях сразу входит в комплект. Количество реек может быть разным. Внизу располагают планку заземления.
Производится сборка электрощитка. После этого делается разводка проводов.
Когда все установлено, проверяется работоспособность элементов. Мастера составляют акт о приеме-передаче, дают гарантийный талон сроком на 2 года.

Важно! Не рекомендуется устанавливать электрощит самостоятельно. В первую очередь это касается частного дома. Процесс монтажа имеет свои нюансы. Не обладая необходимыми знаниями и опытом, можно создать пожароопасную ситуацию и подвергнуть опасности жизнь людей, проживающих в данной квартире или доме.

Неумелая установка щитка часто приводит к короткому замыканию и пожару. Лучше воспользоваться услугами профессиональных электриков.

Варианты установки щитка

Установка электрического щита может быть выполнена двумя способами: наружным и скрытым. Каждый вариант имеет свои особенности.

Наружная установка

Используется в помещениях, где невозможно сделать скрытый монтаж. Главным препятствием могут стать слишком тонкие стены. Данный способ хорош для деревянных зданий. За щитком должна находиться асбестовая плита. Это основа пожарной безопасности.

Скрытая установка

В этом случае щиток не будет бросаться в глаза и портить интерьер. Подходит для квартир и частных домов с толстыми стенами.

Обратите внимание!

Электрический щиток представляет собой сложное электротехническое оборудование. Его самостоятельная сборка, установка и подключение могут повлечь серьезные последствия. Все электромонтажные работы должны проводить только мастера, обладающие необходимыми знаниями и инструментами, а также допуском к работам.

У нас работают электрики с большим опытом. Все работы проводятся официально по наряду. После монтажа составляется акт. Мы даем гарантию 2 года на установку, выполненную нашими электриками.

Выезд мастера, консультация и расчет цены делаются бесплатно. Цена фиксированная и не подлежит изменению. Электрик приедет быстро и установит щиток за одно посещение.

Доверьте свою жизнь и жизнь своих близких профессионалам. Попытка сэкономить будет стоить намного дороже.

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и огонь.

Содержание

Зачем нужен контур?

Документы
Вход планирования
- Air Inlet
- Подземный вход
Расчет нагрузки
Распределительная плата
Планирование внутреннего источника питания
- Открытые проводки
1111111111119

Зачем нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
Место установки распределительного щита.
Защитные устройства и электросчетчик.
Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.

Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Ввод расписания

Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

Установка воздухозаборника с кабелем или изолированным проводом.
Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

Очень важно обеспечить достаточное натяжение стального троса.
Провод должен крепиться к кабелю свободно, без натяжения.
Расстояние от земли до провода должно быть не менее 3,5 м.
Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температуры. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

Элементы освещения.
Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
Кондиционеры.
Электрическое отопление.
Сантехника (водонагреватель, фен и стиральная машина).
Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

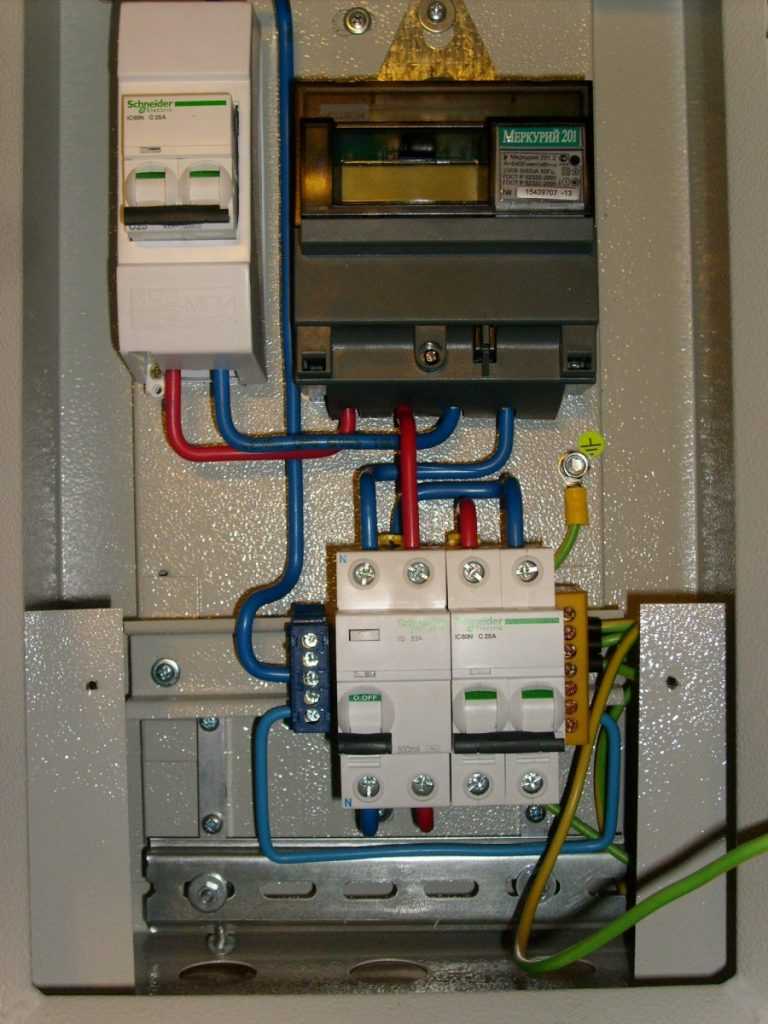

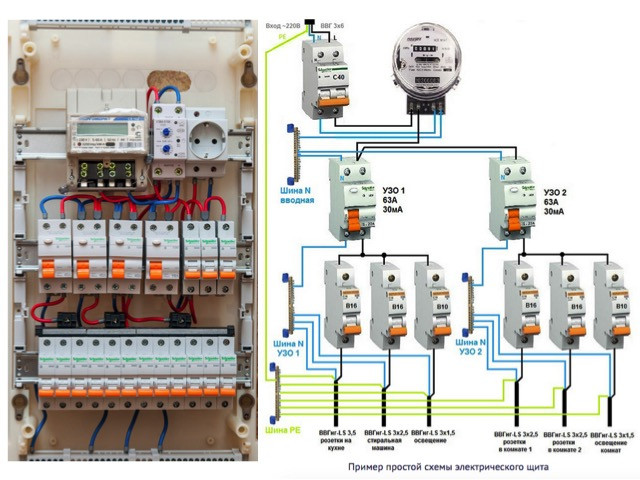

Сама панель содержит:

счетчик электроэнергии;
вводной автомат, он отвечает за электроснабжение всего дома;
несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;
, которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

в специальных пластиковых ящиках;
на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
Заземляющий проводник должен быть прикреплен к приборам болтами.
Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

Установка вспомогательной панели для отдельно стоящего здания

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Нужно ли мне прокладывать заземляющий провод для вспомогательной панели на 200 ампер, которая находится на расстоянии 200 футов от главной панели? Заземление удаленной вспомогательной панели в отдельно стоящем здании.

Электрическое видео №1

Автоматический переключатель резерва генератора
и подпанель электрической цепи

Загляните на мой канал YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Заземление вспомогательной панели в отдельно стоящем здании
Электрика Вопрос №1: Нужно ли прокладывать заземляющий провод для вспомогательной панели на 200 А, которая находится на расстоянии 200 футов от главной панели?

Мой вопрос касается заземления вспомогательной панели: я устанавливаю вспомогательную панель на 200 А в существующую структуру, которая находится на расстоянии более 200 футов от основной панели.
В конструкции установлен верхний заземляющий стержень (20-футовая арматура, привязанная к основной плите / опорной арматуре), и я могу установить дополнительный заземляющий стержень снаружи.
Вопрос: может ли конструкция стоять отдельно с собственной системой заземления? или мне нужно провести заземляющий провод обратно к главной панели.
Я использую медный провод 2/0 в заглубленном ПВХ-канале, чтобы добраться от главной панели до конструкции.

Этот вопрос по электропроводке поступил от Денниса из Плейсервилля, Калифорния.

Электричество Вопрос №2:

Как правильно провести электроснабжение вспомогательной панели в сарае или пристройке?

Этот вопрос по электропроводке поступил от Криса, мастера на все руки в Джонс-Крик, штат Джорджия.

Ответ Дэйва:
Спасибо за вопросы по электропроводке.

Заземление удаленной вспомогательной панели в отдельно стоящем здании

Применение: установка вспомогательной панели в отдельном здании.
Уровень квалификации: продвинутый — лицензированный подрядчик по электротехнике — не рекомендуется для домовладельцев.
Необходимые инструменты: Мешок электрика с ручными инструментами и различными электроинструментами, необходимыми для конкретного метода установки электрооборудования.
Расчетное время: зависит от типа панели, местоположения и доступного доступа к области проекта.
Меры предосторожности: Это обширный проект. Работа в электрическом щите сопряжена с опасностью возникновения дугового разряда и должна выполняться лицензированным подрядчиком по электротехнике.
Примечание. Установка сервисной панели электроснабжения должна производиться в соответствии с местными и национальными электротехническими нормами, иметь разрешение и проходить проверку.

Заземление вспомогательной панели, находящейся в 200 футах от главной панели

Электротехнические нормы и информация, которые следует учитывать при установке электрической вспомогательной панели в удаленном здании.

ТЕРМИНОЛОГИЯ

Следующие термины необходимы для этой темы.
EGC – Провод заземления оборудования
Это провод или проводник, который служит для соединения с землей.

Отдельно стоящее здание
Особые правила заземления и соединения применяются к отдельным зданиям (отдельно стоящим зданиям) или сооружениям, питаемым фидерами или параллельными цепями.

NEC
Национальный электротехнический кодекс – электротехнические нормы, которые обычно принимаются и применяются к проектам электропроводки в США
Часть III Национального электротехнического кодекса (NEC), статья 250
находится в части III статьи 250 Национального электротехнического кодекса (NEC), в частности в статье 250.32.

Условия, влияющие на заземление подпанели
Следующие условия должны быть приняты во внимание:

УСЛОВИЯ:
Электрод заземления Имеется в здании или сооружении.
Если какой-либо из заземляющих электродов по 250.52(A) имеется в обслуживаемом здании или сооружении, они должны быть соединены вместе для формирования системы заземляющих электродов . Сюда входят электроды для водопроводных труб, заглубленные металлические опорные конструкции, которые квалифицируются как электроды, электроды в бетонном корпусе или любая другая система заземляющих электродов, которая квалифицируется как электрод.
СОСТОЯНИЕ:
Заземляющий электрод Отсутствует В здании или сооружении.
Если заземляющий электрод отсутствует, его необходимо установить .
Исключение из требования к заземляющему электроду в 250.32(A) применяется к зданию или сооружению, которое питается от одной ответвленной цепи, индивидуальной или многопроводной, которая включает заземляющий провод оборудования.

ОСОБЫЕ СВЕДЕНИЯ

В соответствии со статьей 250. 32(B)(1) NEC фидерная или ответвленная цепь, питающая отдельное здание или сооружение, как правило, должна иметь заземляющий проводник оборудования (EGC).
EGC может быть проводным или любым методом проводки, предусмотренным в Разделе 250.118, который квалифицируется как EGC.
Если EGC представляет собой проводной тип, его размеры должны соответствовать 250.122.
Исключение № 1 позволяет использовать заземляющий проводник (как правило, нейтраль) фидеров или ответвлений для заземления отдельных зданий или сооружений в определенных условиях.
Во-первых, ЭГК не включается в цепь, питающую отдельное здание или сооружение.
Во-вторых, между источником питания и пунктом назначения в обслуживаемом здании или сооружении отсутствуют непрерывные металлические пути.

ВАЖНО:
Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым от фидера(ов) или ответвленной(ых) цепи(ей).
В таких зданиях или сооружениях, как правило, требуется заземляющий электрод, если только здание или сооружение не питается от одной ответвленной цепи и не отвечает требованиям, указанным в исключении к 250. 32(А).

УСЛОВНАЯ РЕЗЮМЕ:

Система заземления отдельного сооружения
- Заземляющий провод не требуется в кабелепроводе, подающем питание на панель в отдельной конструкции.
- GES, Система заземляющих электродов должна быть предусмотрена в отдельной конструкции для вспомогательной панели.
- Провода заземляющего электрода для удаленной панели должны иметь размер в соответствии с таблицей NEC 250.66
- Поскольку в отдельно стоящем здании установлена система заземления, заземление и нейтраль должны быть соединены вместе на панели.
- NEC Статья 225.31 — Главный выключатель должен быть установлен, если на дополнительной панели имеется более шести автоматических выключателей.

Подробнее об установке вспомогательной панели

Электрические нормы для EMT и ПВХ-кабелепровода

Руководство по домашней электропроводке

Электрический провод для дома и перечень используемых электрических деталей

5 90 для домашних проектов с информацией об электрических кодах служит руководством по выбору.

Коды домашней электропроводки

Статьи норм электротехники для домашней электропроводки

Кодексы электротехники Справочник, содержащий основные электрические коды для заземления, панелей и услуг, а также подземной проводки.

Панель автоматических выключателей
Электрик объясняет панели автоматических выключателей с фотографиями. Панель домашнего автоматического выключателя содержит несколько автоматических выключателей, которые тщательно устанавливаются опытными электриками и подрядчиками по электротехнике.

Как установить и подключить дополнительную панель
Как установить и подключить дополнительную панель – фотографии и пояснения Описывает правильный и неправильный способ.

Вам также может быть полезно:

Электрическое видео #2

Как подключить розетку GFCI

без провода заземления

Загляните на мой канал YouTube и подпишитесь на мои видео
» Спроси у электрика «
ПРИМЕЧАНИЕ. Список всех моих полезных видео
будет отображаться в конце этого видео
Продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней электропроводки.

Perfect for Homeowners, Students,
Handyman, Handy Women, and Electricians
Includes:
Wiring GFCI Outlets
Wiring Home Electric Circuits
120 Volt and 240 Volt Outlet Circuits
Подключение выключателей освещения
Подключение 3-проводной и 4-проводной электрической плиты
Проводная 3-проводная и 4-проводная сушильная шнура и выходы сушилки
Как устранить и восстановить электрическую проводку
Методы подключения для модернизации
6363 NECES для модернизации Electricing
63. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

Монтаж вводного электрощита в частном доме: Сборка электрощита в частном доме и квартире своими руками — KonstArtStudio
