Руководство по панели автоматического выключателя в вашем доме

Резюме

Автоматический выключатель в вашем доме выполняет две важные функции. Во-первых, он распределяет энергию, поступающую в ваш дом, по цепям, которые обеспечивают электричество везде, где вам это нужно. Затем он защищает эти цепи от перегрузок с помощью автоматических выключателей, которые прерывают поток в случае опасности. В этой статье мы рассмотрим, что делают панели автоматических выключателей, а также когда и почему вы можете захотеть их заменить или обновить.

Содержание

• Что такое панель выключателей?
• Расположение панели выключателей
• Компоненты панели выключателей
• Размер панели выключателей
• Признаки Вам может понадобиться новая панель выключателей
• Модернизация панели выключателей
• Замена Сделай сам?

Руководство по панели автоматического выключателя в вашем доме

Одна из наиболее важных частей электрической системы вашего дома — та, о которой вы, вероятно, не слишком часто думаете. Называете ли вы эту часть панелью выключателя, коробкой выключателя, коробкой выключателя, электрической панелью или электрической сервисной панелью, это важная часть системы электроснабжения вашего дома.

Это очень важно, потому что все электричество, потребляемое вашим домом, проходит через это незаметное устройство и автоматические выключатели внутри. При правильной настройке вы, вероятно, будете мало думать об этом.

Но если он не справляется со своей задачей, вы можете найти его недостатки не только очень неудобными, но даже обнаружить, что безопасность вашего дома поставлена ​​под угрозу.

В этой статье мы рассмотрим, что такое электрощит, как он работает и многое другое. И мы рассмотрим некоторые из причин, по которым вы можете захотеть, чтобы ваша панель главного выключателя была проверена квалифицированными электриками или, возможно, даже заменена или модернизирована ваша панель. Давайте начнем с изучения основ коробки выключателя.

Что такое панель выключателя?

Коробка с автоматическим выключателем — это соединение между электросетью за пределами вашего дома и проводкой внутри. Эта главная сервисная панель является центральной точкой распределения, которая гарантирует, что все электрические розетки, приборы, освещение, отопление и многое другое получат необходимую мощность.

Электроэнергия поступает в коробку выключателя снаружи по так называемому служебному отводу либо от подземных линий электропередач, либо от опор электропередач. Оттуда электричество направляется в ответвления, которые питают ваш дом.

Другие названия, которые вы должны знать

Термин «панель выключателей» происходит от выключателей, которые контролируют питание каждой ответвленной цепи, выходящей из панели. Есть множество других имен. Вы можете обнаружить, что он упоминается как коробка автоматического выключателя, коробка выключателя, электрическая панель или электрическая сервисная панель. Как бы это не называлось, работает одинаково.

Как это работает

Автоматические выключатели выполняют важную функцию безопасности, отключая питание параллельных цепей при обнаружении перегрузки. Вот почему вы, возможно, столкнулись с срабатыванием (отключением) автоматического выключателя, когда вы подключили слишком много приборов на своей кухне.

Если вы достаточно взрослый или живете в гораздо более старом доме, вы можете быть знакомы с более старой версией этого блока предохранителей. Предохранители выполняли ту же функцию в защите ответвленных цепей от перегрузок, но сгоревший предохранитель необходимо заменить, чтобы восстановить питание в цепи, а автоматический выключатель можно сбросить, просто щелкнув выключателем.

Емкость коробки выключателя

Самая важная характеристика, которую следует учитывать при выборе электрического щита, — это сила тока. Сила тока, или амперы, является мерой количества потребляемой электроэнергии. По мере того, как дома становились больше и в них использовалось больше электроприборов, увеличивалась сила тока панелей выключателей дома. Панели автоматических выключателей на 200 ампер в настоящее время широко распространены, но вы можете найти электрические панели или блоки предохранителей с номиналом всего 60 ампер в домах, построенных до середины 19 века.60-е годы.

Где мне найти коробку главного выключателя?

Если вам никогда не приходилось пользоваться панелью выключателей, вам может быть интересно, где она находится. Есть несколько общих мест.

  Гараж   – обычное место, обычно размещаемое у наружной стены, где электроэнергия подается через сервисный ввод.

Если у вас есть подземная линия электропередачи, панель выключателя обычно находится в подвале .

Другие места, которые не так часто встречаются в домах на одну семью, но которые могут быть более вероятными в таунхаусах или дуплексах, находятся в коридоры нижнего этажа , кухонная кладовая или подсобное помещение .

Менее распространенное место, которое вы можете найти в некоторых старых домах, — это  внешняя стена .

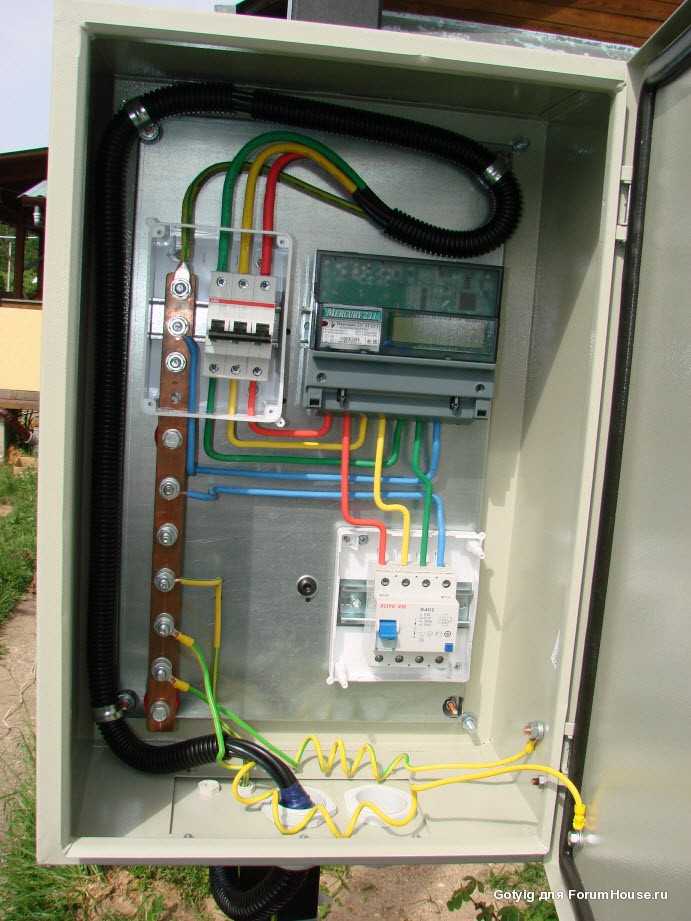

Загляните внутрь вашего электрического щита

Откройте дверцу вашего электрического щита и давайте осмотрим его.

То, что вы не видите

Когда вы открываете коробку, вы видите панель главного выключателя с несколькими переключателями. Под ним находится горячая шина и шина заземления. Провода питания и заземления направляются к каждому из отдельных переключателей, которые вы увидите.

Главный выключатель

Вы увидите один переключатель в верхней части панели. Это главный прерыватель. Установите это значение в положение OFF, и вы отключите все электричество в своем доме.

Отдельные переключатели цепи

Первое, что вы, вероятно, заметите, открыв дверцу панели выключателя, — это два ряда пронумерованных переключателей. Это ваши автоматические выключатели — каждый управляет одной цепью в вашем доме. Выключатели обычно установлены в положение ON, что позволяет питанию проходить через цепь. Если переключатель установлен в положение OFF, питание не будет поступать в цепь.

На внутренней стороне дверной панели будет бумажная карточка с информацией, соответствующей номерам. Например, на карточке может быть написано «1 — Кухонные розетки». Переведите соответствующий переключатель из положения ON в положение OFF, и вы отключите питание от розеток на кухне.

К сожалению, нередко карта плохо написана или плохо читается! Вам и другому человеку стоит потратить время на изучение того, что контролируют все переключатели, и убедиться, что карта точна и разборчива, чтобы вы знали, как при необходимости отключить питание цепей, например, если вы заменяете розетки или настенного выключателя.

Однополюсные и двухполюсные выключатели

В вашей панели есть два типа автоматических выключателей.

• Однополюсные выключатели представляют собой одиночные выключатели, обычно с номинальной силой тока 15 или 20 ампер. Они распространены в большинстве бытовых цепей на 120 вольт.
• Двухполюсный выключатель представляет собой двойной выключатель (два выключателя подключены). Они имеют более высокие номинальные значения силы тока и предназначены для работы с напряжением 240 вольт. Они будут подключены к таким устройствам, как печи, водонагреватели, кондиционеры, зарядные станции для электромобилей и другие цепи, требующие высокого напряжения.

Вспомогательная панель

В некоторых случаях у вас может быть дополнительная панель рядом с основным блоком. Обычно это связано с тем, что в электрическую систему дома были внесены дополнения и потребовалась дополнительная мощность выключателя, или у вас есть надворные постройки, которые вы хотите использовать в более изолированной системе. Подпанель также распространена, когда резервный генератор находится в электрической цепи дома.

Размер, который вам нужен

Если вы читаете о панелях выключателей и их модернизации, вы можете увидеть обсуждение рейтинга панелей выключателей. Наиболее распространенные рейтинги, которые вы увидите в обсуждениях, — это 100 или 200 ампер. Эти рейтинги отражают электрическую мощность панели.

100-амперный

Они подходят только для небольших домов, которые не используют электричество для отопления или центрального кондиционирования воздуха. С панелью на 100 ампер вы можете обеспечить питанием освещение, розетки и бытовые приборы, но не более того.



200 ампер

Они являются стандартными для большинства новостроек и подходят для средних электрических потребностей. Если ваш дом особенно большой или требует больше электроэнергии, вам может потребоваться перейти на более крупную панельную коробку.

250 ампер

Эти панельные коробки используются для больших домов с большими потребностями в электричестве, особенно если электричество используется для отопления дома. Если вы модернизируете электрическую систему вашего текущего дома для размещения пристройки, мастерской или хозяйственной постройки, для которой требуется вспомогательная панель, вам также может потребоваться обновить основную панель до модели на 250 ампер или больше.

Признаки того, что ваш нынешний электрический щит не справляется с работой

Если вы, как и большинство людей, сталкивались с срабатыванием автоматического выключателя. Пора отключить блендер, перезагрузить выключатель и жить дальше. Это пример того, как ваша панель выключателя выполняет свою работу, и если это случайная проблема, вам не о чем беспокоиться.

Но бывают и другие случаи, когда это не нормально, и некоторые другие сигналы о том, что ваша панель выключателя может быть перегружена или работает неправильно. Давайте посмотрим на некоторые из них.

Частое срабатывание выключателя

Случайное срабатывание выключателя не должно вызывать тревогу. Но если один или несколько автоматических выключателей в вашем доме необходимо регулярно сбрасывать, у вас действительно есть проблема. В некоторых случаях это можно легко исправить, заменив проблемный выключатель моделью с большей силой тока. Но разумно проконсультироваться с электриком, чтобы убедиться, что это приемлемый вариант для вас.

У вас все еще есть блок предохранителей

Если ваш дом достаточно старый и у вас все еще есть блок предохранителей, пора его заменить. Мало того, что автоматические выключатели безопаснее и проще в использовании, это также хорошее время для проведения всестороннего обследования вашей электрической системы квалифицированным подрядчиком по электротехнике.

Черные пятна или обгоревшие участки на панели или настенных розетках

Если вы заметили это, немедленно проверьте. Вероятно, у вас короткое замыкание или неисправность проводки в панели управления. Проблемы с электричеством являются основной причиной домашних пожаров, поэтому, пожалуйста, не позволяйте себе быть жертвой.

Запах гари возле щитка

Как обсуждалось выше, это может быть признаком неисправных или перегретых проводов в щитке. Немедленно проверьте его.

Проводка, которая кажется расплавленной

Задача ваших автоматических выключателей — предотвратить попадание избыточного тока в цепи вашего дома. Если проводка перегревается и плавится, ваши автоматические выключатели не справляются со своей задачей, а горячие провода могут испортиться. Немедленно проверьте их.

Шипящие звуки или горячие поверхности

Электрическая система в исправном состоянии должна работать тихо и без перегрева. Не медлите, если обнаружите эти опасные признаки.

Мигающие или приглушенные лампочки

Это признак того, что через ваш электрический щит проходит неравномерный поток энергии. Это может произойти, когда проводка в панели или некоторые из отдельных автоматических выключателей находятся в плохом состоянии.

Во всех этих случаях вашим первым шагом должно быть обращение к квалифицированным, хорошо обученным электрикам и немедленное рассмотрение проблемы.

Когда следует модернизировать электрическую панель вашего дома?

Помимо проблемы безопасности, связанной со старой или неисправной панелью выключателя, есть несколько веских причин для модернизации, а установка новой панели выключателя может решить некоторые потенциально серьезные проблемы. Давайте рассмотрим некоторые из наиболее распространенных причин, по которым устанавливаются новые электрические панели.

Ваша текущая панель устарела или не может удовлетворить ваши текущие потребности

Мы уже касались этого вопроса. Если в вашем доме все еще есть блок предохранителей или если вы обнаружите, что не можете удовлетворить потребности своего дома в электричестве, вам следует обновить его. В случае с блоками предохранителей один только возраст является веской причиной для обновления.

Если вы обнаружите, что постоянно перегружаете цепи и используете большое количество разветвителей и удлинителей, ваша система серьезно нуждается в обновлении, начиная с панели выключателя.

Вы добавляете домашний генератор

Добавление домашнего генератора и его безопасное использование потребует новой проводки и дополнительной панели к существующей панели. Эта подпанель будет отделять электроэнергию, поступающую в ваш дом от генератора, от электросети, обеспечивая отдельные электрические цепи для подключения генератора и обеспечивая безопасную работу генератора при необходимости.

Планируется пристройка к дому

Вы решили пристроить свой дом? Поздравляем! Но не забывайте, что вместе с увеличением площади вы также будете потреблять больше электроэнергии.

Обязательно оцените существующую панель и посмотрите, нужно ли вам изменить ее размер, чтобы увеличить электрическую мощность или место для дополнительных автоматических выключателей для новой проводки.

Вы добавляете выделенный домашний офис

Если вы добавили домашний офис, возможно, вы значительно увеличили свои потребности в электричестве. Это разумная идея связаться с электриком или подрядчиком по электротехнике, чтобы узнать, нужно ли вам заменить или улучшить существующую панель.

В разработке находятся апартаменты для свекрови

Добавление апартаментов для свекрови к вашему дому может стать прекрасным решением для нужд вашей семьи. Но если вы планируете добавить в апартаменты независимую систему отопления и охлаждения с использованием мульти-сплит-системы, вы должны быть уверены, что ваша существующая электрическая система сможет справиться с возросшими потребностями в электроэнергии и любыми другими электрическими дополнениями. .

Модернизация до зарядной станции для электромобилей

Электричество вполне может стать будущим транспорта. Но вам нужно будет зарядить этот новый электромобиль, и самый быстрый способ сделать это дома — использовать зарядное устройство уровня 2, в котором используется цепь на 240 вольт. Это может стать большим дополнением к электрической системе вашего дома, особенно если вы начинаете с меньшей панели автоматического выключателя.

Всегда будьте осторожны

Быть мастером своими руками может быть очень приятно. Но разумно знать свои пределы. Если вы решите заменить или модернизировать электрическую панель, очень внимательно подумайте, можете ли вы сделать это самостоятельно.

Домашние электрические пожары и смертельные случаи – прискорбный факт. Если вы не совсем уверены, что знаете, что делаете при установке электрических систем, разумно доверить эту работу специалистам. В Team Enoch все наши технические специалисты хорошо обучены, и мы привыкли браться за проекты, начиная от небольших улучшений и ремонта жилых помещений и заканчивая крупными коммерческими проектами.

Если вы хотите оценить панель автоматического выключателя вашего дома на предмет текущей безопасности или если вы хотите модернизировать нашу систему для удовлетворения текущих или будущих потребностей, свяжитесь с нами, чтобы назначить встречу. Мы свяжемся с вами быстро, и оценки всегда бесплатны.

Самостоятельное добавление цепи

Будьте реалистичны при работе с электрической панелью. Но если вы сообразительны и готовы принять основные меры предосторожности, это может стать работой своими руками.

Сначала выключите главный выключатель панели, затем выкрутите винты, удерживающие панель, и снимите ее. Внутри вы увидите два больших наконечника с подключенными к ним черными проводами в верхней части панели. Никогда не трогайте их, так как они все еще живы!

Удалите металлическую заглушку на панели в том месте, где вы хотите установить новый выключатель. Вставьте кабель для новой цепи. Протяните кабель к месту установки нового выключателя и зачистите провода до длины, указанной в документации на выключатель.

Подсоедините провода к новому выключателю и зафиксируйте его на панели. Установите на место крышку панели, снова включите питание и проверьте цепь.

Маленькая панель с большой работой

Малоизвестный автоматический выключатель играет большую роль в вашем доме. Но если вы обнаружите, что замечаете это больше, чем в прошлом, это может быть признаком проблем. Если ваша система не соответствует вашим требованиям или вы замечаете необычную активность, не стесняйтесь обращаться к специалисту по электрике.

И если вы планируете сделать некоторые улучшения дома, связанные с вашей электрической системой, в первую очередь нужно проверить панель выключателя. Если у него нет необходимой мощности, вы можете столкнуться с проблемами и дополнительными расходами в будущем. Начните с панели выключателя при обновлении, и вы сделаете мудрый шаг!

Инспектор по электротехнике отвечает на вопросы по электротехнике

Все, что вы хотели знать о панелях выключателей и многом другом.

Опытный электрик ответит на ваши вопросы.

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 11

Требования к свободному пространству под электрическим щитом

Вопрос: Каковы требования к свободному пространству вокруг расположения электрического щита?

Ответ : Визуализируйте свой любимый холодильник; объем пространства, который потребуется для холодильника, примерно равен рабочему зазору, который вам нужен перед электрической панелью. Вот основы для жилища; требуется как доступ к рабочему пространству, так и собственно рабочее пространство. Глубина рабочего пространства составляет 36 дюймов. Ширина рабочего пространства должна быть не менее 30 дюймов или ширины панели, в зависимости от того, что больше. При этом панель не обязательно должна располагаться по центру рабочего пространства, она может быть смещена в ту или иную сторону.

Но ширина рабочего пространства должна позволять дверце панели открываться не менее чем на 90 градусов. Высота рабочего пространства должна составлять 6-1/2 фута.

Другое электрическое оборудование, расположенное над или под панелью, не может выступать более чем на 6 дюймов за переднюю часть панели. Пространство, равное ширине и глубине панели от пола до несущего потолка, предназначено для электрооборудования; это означает отсутствие сантехнических или газовых труб, воздуховодов или любого другого иностранного оборудования. Эти зазоры предназначены для защиты человека, работающего на панели. Трудно безопасно работать, когда ваши руки прижаты к бокам.

Кроме того, панели должны быть легкодоступными, т. е. помещение не должно использоваться в качестве места для хранения, располагаться над ступенями лестницы или требовать лестницы для доступа. Их также нельзя устанавливать вблизи легко воспламеняющихся материалов, например, в шкафах для одежды, и их нельзя устанавливать в ванных комнатах (где влага может создать серьезные проблемы с коррозией).

2 / 11

Блок питания субпанели

Вопрос : Может ли субпанель подавать питание от автоматического выключателя на другую субпанель? Другими словами, можете ли вы последовательно соединять подпанели?

Ответ : Короче говоря, да.

Главный электрический щит – место, где берут начало ответвления цепей. Ответвленная цепь состоит из проводников цепи между оконечным устройством максимального тока, защищающим цепь, и светильниками, розетками и оборудованием, питаемым ответвленной цепью.

Существует три основных типа ответвлений:

1. Ответвительные цепи общего назначения для освещения и других целей общего назначения
2. Распределительные цепи электроприборов, обеспечивающие электропитание на кухне для розеток на столешнице, таких как мелкие бытовые приборы
3. Отдельные ответвления, питающие только одно утилизационное оборудование, такое как газовая печь центрального отопления, электрическая сушилка для белья, электрическая плита и т. д.

Основная сервисная панель также может содержать предохранители или автоматические выключатели, которые питают «фидерные» проводники к нижестоящим субпанелям. Фидер состоит из проводников цепи, которые берут начало в главном щите обслуживания и направляются к подщиту, в котором находятся устройства защиты от перегрузки по току ответвленных цепей.

Можно последовательно подключить фидер от основной сервисной панели (панель A) к подпанели (панель B), а затем запустить другой фидер от панели B к другой субпанели (панель C). На самом деле у этой концепции нет ограничений, если каждый набор проводников фидерной и ответвленной цепей имеет правильный размер и номинал в амперах, а каждая фидерная и ответвленная цепь имеет надлежащую защиту от перегрузки по току (предохранитель или автоматический выключатель).

3 / 11

Tom Storm

Расположение электрических панелей

Вопрос : Можно ли установить электрощит в ванной?

Ответ: Не устанавливайте электрощит в ванной комнате.

Все электрические проводники, оборудование, осветительные приборы и т. д. должны быть идентифицированы для использования в рабочей среде, в которой они будут установлены (внутри сухих помещений, внутри или снаружи помещений с повышенной влажностью, в опасных [взрывоопасных] местах внутри покрасочной камеры автомобиля , так далее.). В кодексе есть основное правило, которое гласит, что, если иное не одобрено и не маркировано соответствующим образом, запрещается устанавливать электрические проводники или оборудование во влажных или мокрых местах, местах, подверженных воздействию газов, дыма, паров, жидкостей, других разрушающих агентов или местах. подвержены чрезмерным температурам.

Электрические проводники и оборудование, рассчитанные на использование в сухих помещениях без каких-либо коррозионных воздействий, очевидно, будут наиболее экономичными при покупке. Они производят оборудование для коррозионно-активных сред, таких как ваша любимая автомойка? Да, но это будет намного дороже. Всегда лучше планировать и размещать каждую установку таким образом, чтобы электрооборудование располагалось там, где оно защищено и оставалось сухим, а затем свести к минимуму количество электропроводки, проходящей в менее желательные места.

4 / 11

Какие панели одобрены для двойной проушины?

Вопрос : Как определить, какие щиты электротехнического обслуживания утверждены для подсоединения двух нейтралей вместе под одной винтовой клеммой или одной нейтрали и одного заземляющего проводника оборудования под одной винтовой клеммой, что часто называют «двойным зажимом»?

Ответ: Как говорится, дьявол кроется в деталях.

Во-первых, нейтральные проводники никогда нельзя сдваивать под одной клеммой; Кодекс прямо запрещает эту практику с 2002 года. Для других окончаний в электрических правилах есть очень простое правило; клеммы для более чем одного проводника должны быть идентифицированы. Пространство на терминалах ограничено из-за их небольшого размера; более важно, чтобы эта драгоценная часть терминала была отмечена размерами проводников, одобрены ли они для меди или алюминия, температурным классом и т.

д.

Осталось не так много места для определения того, одобрена ли клемма для более чем одного проводника. Часто вам приходится смотреть на упаковку клеммы или автоматического выключателя, электрические схемы продукта, этикетку производителя внутри электрической панели, лист спецификации продукта от производителя клеммы или автоматического выключателя, онлайн на веб-сайте производителя и т. д. Это неизбежно требует некоторого детектива. работать, если электрическая панель или упаковка не имеют четкой маркировки, а различные марки клемм и автоматических выключателей имеют разные допуски.

В случае сомнений не протягивайте два проводника под одной клеммой. Это излюбленное нарушение, которое отмечают частные жилищные инспекторы, когда дома покупаются и продаются.

5 / 11

Маркировка автоматических выключателей

Вопрос : Требует ли электротехнический кодекс маркировки автоматических выключателей электрических панелей?

Ответ:

Абсолютно.

Здесь нет серой области. Нанесение маркировки на новый электрический щит занимает всего несколько минут. Отслеживание цепей и маркировка существующей панели — это задача, которую лучше всего выполнять вдвоем, и на нее может уйти несколько часов. Полный каталог помогает обеспечить безопасную работу электрической системы, особенно в аварийной ситуации. Кодекс требует, чтобы каждая схема и модификация схемы четко идентифицировались в отношении ее четкой, очевидной и конкретной цели или использования. Идентификация должна быть включена в каталог цепей, расположенный на лицевой стороне или внутри дверцы панели. Каталог каналов должен быть достаточно прочным, чтобы выдерживать среду, в которой он расположен.

Каждая идентификационная этикетка должна содержать степень детализации, которая отличает ее от всех других цепей. Даже запасные, неиспользуемые автоматические выключатели должны быть идентифицированы. И не создавайте личные ярлыки, такие как «Спальня Марии», которые не будут иметь никакого значения для следующей семьи, владеющей домом.

6 / 11

Розетки для кухонных столешниц

Вопрос : Каковы правила размещения розеток на кухонных столешницах?

Ответ:

Вот основные сведения: Розетка должна быть установлена ​​на каждой стене, где столешница или рабочее место имеет ширину 12 дюймов или больше. Это имеет смысл, потому что даже 12-дюймовый. пространство может вместить тостер, кофеварку или другую мелкую бытовую технику.

Розетки должны быть установлены таким образом, чтобы ни одна точка вдоль линии стены не находилась на расстоянии более 24 дюймов (по горизонтали) от розетки в этом месте. Другими словами, прибор с 24-дюймовым. шнур можно было разместить в любом месте на столешнице, а шнур питания мог доходить до розетки в любом направлении. Пространства со столешницей, прерванные или разделенные встроенными столешницами, раковинами, холодильниками и т. д., считаются отдельными пространствами на столешнице и требуют розеток.

7 / 11

Photographee. eu/Shutterstock

Сетевые фильтры для всего дома

Вопрос : Не могли бы вы предложить установку сетевого фильтра для всего дома в главный распределительный щит?

Ответ: Отличная идея! Бытовая техника, компьютеры, развлекательные устройства, элементы управления освещением и HVAC — это лишь некоторые из систем, управляемых сложной и чувствительной электроникой. Замена этих устройств, которые были повреждены в результате скачка напряжения, стала настолько дорогостоящей проблемой для домовладельцев и страховых компаний, что в предстоящем Национальном электротехническом кодексе 2020 года предлагается установить устройство защиты от перенапряжения типа 1 или типа 2 на панели обслуживания для каждой новой жилой единицы. Это предлагаемое правило также потребует установки устройства защиты от перенапряжения при замене существующей сервисной панели.

И по мере того, как мы переходим к ресурсам распределенной генерации (DER), таким как ветряные и солнечные фотоэлектрические (PV), становится еще более важным обеспечить защиту от перенапряжений для нашего оборудования и систем. Дополнительную информацию о различных типах устройств защиты от перенапряжения можно найти в Национальном электротехническом кодексе 2017 года в статье 285.

8 / 11

Закапывание оборванных проводов

Вопрос : Допустимо ли оставлять оборванный провод в стене, если его удаление невозможно или очень трудно выполнить?

Ответ: Да.

Если метод электропроводки состоит из кабелепроводов, таких как жесткие или гибкие металлические или неметаллические кабелепроводы, брошенные, отсоединенные или отсоединенные проводники должны быть удалены. Для проводки кабельного типа брошенные кабели, которые доступны и не подключены к оборудованию или не помечены для использования в будущем, должны быть удалены. Когда дело доходит до недоступных кабелей, в игру действительно вступает здравый смысл. Оба конца кабеля должны быть обрезаны таким образом, чтобы они никогда не могли быть случайно использованы снова или, что еще хуже, оказались под напряжением, что, очевидно, создало бы серьезную угрозу пожара или безопасности жизни.

9 / 11

Неметаллические кабельные стяжки

Вопрос : Можно ли использовать неметаллические кабельные стяжки (стяжки) в электрощите?

Ответ: Конечно, это отличный способ содержать проводники в порядке, сгруппировать их вместе, и в итоге вы получите профессионально выглядящий проект. На самом деле, если у вас есть несколько нейтралей в корпусе с разными цепями, вам необходимо сгруппировать соответствующие нейтрали и горячие проводники вместе, и использование неметаллических кабельных стяжек — простой способ выполнить эту задачу.

10 / 11

Расположение Ufer Ground

Вопрос : На каком расстоянии может находиться заземляющий электрод в бетонном корпусе (также известный как Ufer Ground) от главной сервисной панели?

Ответ: Критерии расстояния для электродов в бетоне отсутствуют (нет минимального или максимального расстояния от электрощита). Если он присутствует в здании, то электрод в бетонном корпусе (CEE) должен быть частью системы заземляющих электродов для здания. Другими словами, вам не требуется устанавливать СЕЕ, но если он есть, его необходимо использовать как часть системы заземления.

CEE состоит не менее чем из 20 футов ½ дюйма. или более крупные арматурные стержни или стержни из оголенной проводящей стали, установленные в одну непрерывную длину или в несколько частей, связанных вместе обычной вязальной проволокой, экзотермической сваркой, одобренными зажимами или другими эффективными средствами с целью создания общей длины 20 футов или более. Другим вариантом является использование 20-футового оголенного медного проводника не меньше 4 AWG, встроенного в бетон. Арматурный стержень или оголенный медный проводник должен быть залит бетоном толщиной не менее 2 дюймов и должен располагаться горизонтально в основании или фундаменте, который находится в непосредственном контакте с землей.

Но подождите… что это за земля Уфера? Что ж, во время Второй мировой войны Герберт Г. Уфер обнаружил, что СЕЕ является гораздо лучшим электродом, чем приводные заземляющие стержни, особенно в засушливых районах пустыни, поэтому в конечном итоге заземлитель «Уфер» нашел свое отражение в Национальном электротехническом кодексе.

11 / 11

Где установить защиту GFCI

Вопрос : Лучше установить устройство защиты GFCI в панель или в розетку?

Ответ: Удивительно, что устройствам GFCI уже около 50 лет! Почти в каждом регионе есть какие-то требования к обнаружению замыкания на землю, и тысячи жизней были спасены по всему миру.

Сегодня доступно множество вариантов GFCI, но два наиболее распространенных типа — это автоматические выключатели GFCI и розетки GFCI. Вам не нужны оба на той же цепи. Автоматический выключатель GFCI защищает всю ответвленную цепь и все, что к ней подключено, будь то розетки, светильники, приборы и т. д. Это отличный вариант для новых ответвленных цепей, особенно если вы сочетаете защиту GFCI (защиту от ударов) с защитой от дугового замыкания. защита прерывателя цепи (AFCI) (противопожарная защита).

Однако для существующих систем электропроводки, многопроводных ответвленных цепей с общей нейтралью и определенного чувствительного оборудования выключатели GFCI могут работать неправильно.
