Установка металлической водосточной системы Ruukki — подробная инструкция, видео, актуальные цены. Монтаж водостока Руукки шаг за шагом. Замер, доставка.

Основные характеристики:

Толщина стали	0,6 мм
Толщина покрытия	50 мкм
Диаметр желоба	125 мм	150 мм
Диаметр трубы	90 мм	100 мм

Скачать прайс-листы:
	Металлические водостоки
	Металлические водостоки

Видео инструкция

Монтаж металлической водосточной системы

Инструкция по монтажу водосточной системы Ruukki

Комплектация водостока

Составные элементы финской металлической водосточной системы Ruukki:

1. Заглушка желоба
2. Водосточный желоб
3. Внешний угол желоба
4. Замок желоба
5. Крюк
6. Приемник воды
7. Внутренний угол желоба
8. Колено трубы
9. Водосточная труба
10. Крепление трубы к стене
11. Отлив

Инструкция по установке водостока

Общие положения

Методы монтажа в данной инструкции даны в качестве рекомендаций. Более точные методы используют в зависимости от типа кровли и местности.

Обслуживание системы

• Регулярный осмотр системы позволит увеличить ее эксплуатационный срок.
• Не менее одного раза в год необходимо чистить желоба от листьев, веток и других предметов.
• Можно мыть мягкой щеткой и водой под давлением.
• При монтаже или эксплуатации царапины можно покрасить ремонтной краской (спрашивайте у менеджеров).

Инструменты

Для монтажа вам необходимы:

• Ножовка или ножницы по металлу.
• Шуруповерт.
• Молоток.
• Рулетка.

Установка регулируемых крюков

регулировка угла наклона

установка относительно кровли

уклон желоба

расстояние между крюками

Установка длинных и коротких крюков

нумерование и разметка крюков

гибка с помощью инструмента

установка на обрешетку

монтаж относительно кровли

угол уклона желоба

расстояние между крюками

Подготовка водосточных желобов к установке

вырезать отверстие

обработать края отверстия

установка приемника воды

загнуть лепестки для фиксации

установка заглушки желоба

отрезать или загнуть

Установка водосточных желобов

сначала фиксация сзади

фиксация спереди

для угла желоба свои крюки

установка угла и желобов

замок желоба для герметичности

Крепление замка желоба

нанести герметик и зацепить

притянуть спереди

зацепить креплением желоб

согнуть для фиксации

Установка водосточных труб

трубы легко соединяются

под карнизом используются колена

Крепление трубы к стене

расстояние между креплениями

крепление трубы к стене

фиксация крепления

Фото с водостока Ruukki

Водосточная система из металла

Внешний угол водослива

Белый водосток Руукки

Большая воронка и угол 120°

Полная комплектация водостока

Тройник водостока Ruukki

Инструкция по монтажу водостоков для крыши Дёке своими руками — правила установки водосточных систем

Красноярский край

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE LUX

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE PREMIUM

ВОДОСТОЧНАЯ СИСТЕМА DÖCKE STANDART

МОНТАЖ СИСТЕМЫ

Инструмент для монтажа

• Для разметки:
  рулетка, карандаш.
• Для крепления кронштейнов:
  отвертка, дрель, шуруповерт.
• Для установки кронштейнов:
  шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов:
  гибочное устройство.
• Для распилов:
  ножовка, пила с мелким зубом, стусло.

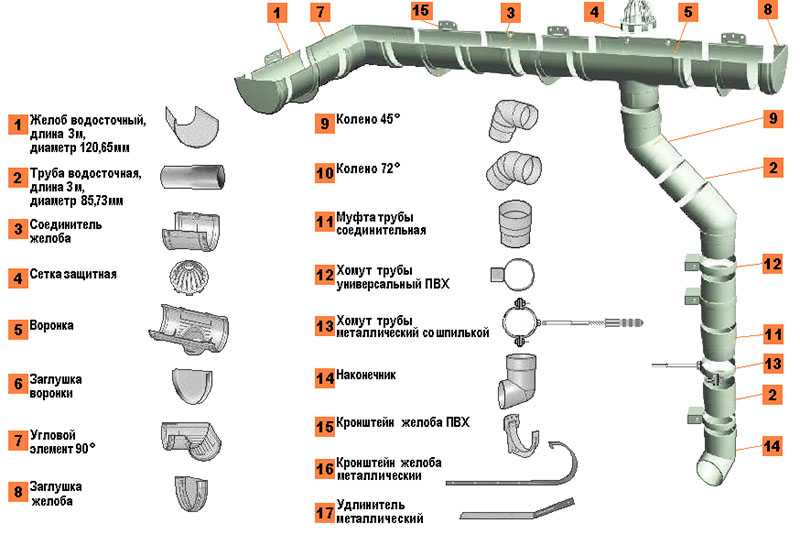

1. Монтаж водосбора

• Установите конечный кронштейн (2) (см. раздел «Особенности крепления» данной конструкции).
• Для серий STANDARD и PREMIUM установите воронку (6), а для серии LUX ближайший к воронке кронштейн желоба (2) в соответствии с рекомендациями (см. подраздел «Обеспечение уклона желоба» данной конструкции).
• Проведите линию уклона, соединив ею воронку (6) и конечный кронштейн (2).
• Установите по линии уклона кронштейны (2) под желоб. Расстояние между кронштейнами не должно превышать 600 мм (см. подраздел «Обеспечение устойчивости от деформаций при вертикальной нагрузке»).
• При длине свеса более 3000 мм необходимо использовать соединители желобов (5).
• Отрежьте желоб (3) необходимой длины и установите его на место в соответствии с рекомендациями раздела «Особенности крепления».
• Повторите операции на прилегающей стороне кровли.
• Соедините стороны системы угловым элементом желоба (4).
• Наденьте заглушку желоба (1) или заглушку воронки (7) (для системы PREMIUM) на концы системы.
• Вставить сетку защитную (16) в воронку (для системы PREMIUM).

2. Монтаж водослива

• Наденьте муфту (11) или колено (8) на сливное отверстие воронки (6) до упора. При совместном монтаже желобов системы Döcke LUX и труб системы Döcke PREMIUM на сливное отверстие воронки надевается муфта-переходник LUX / PREMIUM (17).
• Соберите необходимую конфигурацию фигурной части водослива, используя колено (8) и отрезок трубы (9) необходимой длины. Внимание! Не соединяйте колена (8) друг с другом напрямую.
• Закрепите нижнее колено (8) на фасаде при помощи хомута, установив опору хомута (10) в положении «Фитинг».
• Наденьте трубу (9) на нижнее колено (8) до отметки «вставить до сих пор».
• Вставьте трубу (9) по уровню строго вертикально. Отметьте место монтажа универсального хомута (10) посередине трубы (9). Утановите опору хомута в положение «Труба».
• По длине водослива более 3000 мм наденьте муфту (11) на конец трубы (9) до упора. Наденьте хомут (10) на муфту (11) (см. раздел «Места установки хомутов). Отметьте место монтажа универсального хомута (10) на стене, установите опору хомута в положение «Фитинг», закрепите хомут (10) к стене. Нижнюю трубу вставьте в муфту до отметки «вставить до сих пор».
• Повторите операции необходимое количество раз, чтобы собрать систему до низа. Шаг крепления хомутов не должен превышать 1500 мм.
• На нижнюю часть трубы (9) наденьте наконечник (12), зафиксировав его в универсальном хомуте (10) в положении «Фитинг» (см. раздел «Места установки хомутов»).
• Расстояние от нижней точки наконечника до горизонтальной плоскости необходимо организовывать с учётом высоты снежного покрова в конкретной местности, но не менее 200 мм.
• Все муфты (11) крепятся в положении опоры хомута «Фитинг», трубы — в положении «Труба». Подробнее см. «Использование универсального хомута».

Обеспечение уклона желоба

• Вариант с лобовой доской, крепление на пластиковый кронштейн.
  Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.
• Вариант без лобовой доски, крепление на металлический кронштейн.
  Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.
• Вариант без лобовой доски. Монтаж с помощью регулируемого крепления и пластикового кронштейна.
  Уклон обеспечивается перемещением пластикового кронштейна по регулируемому креплению.

ОСОБЕННОСТИ КРЕПЛЕНИЯ

Кровля с лобовой доской. Установка на пластиковые кронштейны

• При установке элементов системы на лобовую доску необходимо убедиться в прочном соединении доски с конструкцией здания для исключения вырывания при критической снеговой нагрузке.
• В серия PREMIUM и STANDARD пластиковые кронштейны, воронка и соединители крепятся саморезами непосредственно к лобовой доске.
• Для фиксации желоба в пластиковых кронштейнах заведите желоб в зажимы со стороны лобовой доски, слегка надавливая на желоб, опустите его до щелчка в зажимы с другой стороны крошнтейнов.

Кровля без лобовой доски. Установка на металлические кронштейны с планкой

• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Монтаж металлических кронштейнов производится до устройства основного кровельного покрытия на стропила, обрешетку или сплошное основание.

Кровля без лобовой доски. Установка с использованием регулируемого крепления

• Регулируемые крепления используются совместно с пластиковыми кронштейнами и монтируются на внутренних элементах конструкции крыши.
• Закрепите регулируемые крепления на элементах конструкции крыши саморезами.
• Установите на регулируемые крепления пластиковые кронштейны, воронки и соединители, не затягивая винты. Подробную схему монтажа вы найдете в комплекте к регулируемому креплению.
• Воронка и соединитель желобов фиксируются винтовым соединением непосредственно на регулируемых креплениях. Воронка фиксируется двумя винтами, а соединитель — одним.
• Выставьте необходимый уклон в соответствии с рекомендациями раздела «Обеспечение уклона желоба» п.1.
• Зафиксируйте на регулируемых креплениях выставленные воронки, соединители и кронштейны.
• Установите и зафиксируйте желоба в собранных элементах

Обеспечение оптимального положения желоба на карнизной части крыши

• Крайняя точка кровельного материала или металлических аксессуаров располагается над желобом на расстоянии от 1/3 до 1/2 его диаметра.

• Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25-30 мм обеспечивается отгибанием конечного металлического кроштейна либо перемещением пластикового кронштейна.
• При монтаже водосточной системы необходимо следить за тем, чтобы капельник был заведен в желоб, но при этом не касался его.

Обратите внимание на порядок установки желоба в пластиковые кронштейны Döcke LUX

Для фиксации желоба в пластиковых кронштейнах или соединительных элементах заведите желоб в зажимы со стороны карниза (1) и, слегка надавливая на переднее ребро желоба в сторону карниза, опустите его в кронштейн или соединительный элемент.

МОНТАЖ СИСТЕМЫ

Обеспечение устойчивости к деформациям при вертикальной нагрузке

• Расстояние между кронштейнами желоба не должно превышать 600 мм по осям для водосточных систем LUX и PREMIUM и 500 мм для водосточной системы STANDARD.
• При монтаже водостоков следует учитывать, что расстояние между торцами соединительных элементов (соединитель желобов, воронка, угловой элемент 90º/135º) и кронштейнов с каждой стороны не должно превышать 150 мм.
• Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

• Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется желоб.
• При подходе торца желоба к стене оставить зазор между заглушкой и стеной не менее 30 мм.

Обеспечение герметизации системы

• До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок, их плотной установке в гнезда.
• Прокладки должны доходить до концов гнезд.
• Должны быть установлены все заглушки.
• Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Использование универсального хомута

• При монтаже на обрешётку сайдинга, предварительно просверлите в нём отверстие 10-12 мм.
• При монтаже на деревянную стену допускается вкручивание шпильки непосредственно в фасад. Если стена не деревянная, установите соответствующий дюбель.
• Вверните шпильку А в отверстие на глубину не менее 40 мм.
• Вставьте прямоугольную гайку B в опору хомута С и наверните опору хомута С до упора на шпильку А.
• Выставьте опору хомута С в нужное положение (Труба или Фитинг).
• Вставьте дужки хомута до совмещения отверстий на дужках с отверстиями на опоре хомута. Для крепления трубы и муфты с проскальзыванием — в отверстие рядом с надписью «Труба», для жёсткой фиксации — в отверстие рядом с надписью «Фитинг» и стяните хомут винтом D и гайкой E.

Места установки хомутов

• Место правильной установки обозначено на схеме.

Периодическое обслуживание системы

• Водосточные системы Docke не требуют специального ухода, достаточно периодически осматривать и очищать их от листьев и пыли.
• Для очистки с внешней стороны используйте мягкую щетку или тряпку и раствор бытовых моющих средств, не содержащих абразивов и растворителей (например, средств для мытья посуды).

• Для очистки систем изнутри воспользуйтесь садовым шлангом. При необходимости, промойте желоба щеткой с мягким ворсом.
• Не опирайте лестницу на край желоба.
• Если крыша не оборудована снегорезами, во избежание критической нагрузки на систему при сходе снега проводите периодическую очистку кровли.
• По мере загрязнения очищайте защитную сетку.

МОНТАЖ ВОДОСБОРНИКА

1. Изучите конструкцию водосборника.

2. Наклейте шаблон (входит в комплектацию) на водосточную трубу.

3. Разрежьте водосточную трубу по соответствующим её диаметру линиям на шаблоне.

4. Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник

5. Установите дополнительные водосточные хомуты (не входят в комплектацию) для надёжной фиксации трубы к фасаду здания.

6. Установите водосборник и поднимите до упора нижнюю водосточную трубу.

7. Смонтированная конструкция должна выглядеть так.

8. Соедините водосборник с ёмкостью.

Перевод водосборника с летнего в зимний режим

1. Водосборник установлен в летний режим (положение «капля»).

2. Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»).

Очистка водосборника

1. Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник.

2. Отсоедините крышку водосборника.

3. Удалите листву и крупный мусор из стакана для сбора воды.

4. Смонтируйте обратно водосборник.

Скачать «Инструкция по монтажу водостоков» / 2.91mb

Видео-инструкции по монтажу

Статьи на тему монтажа

Монтаж водосточной системы на крыше своими руками: пошаговая инструкция, фото

В этой статье мы расскажем о том, как правильно сделать водостоки с крыши дома, чтобы они в любую непогоду справлялись с объемом стекающей воды, выдерживали снеговую нагрузку зимой и сохраняли привлекательный внешний вид в течение максимально длительного периода времени

Подробнее

Элементы водосточной системы: из чего состоит водосток и как правильно его установить

Качество установки водостока во многом определяет срок службы фасада, отмостки и фундамента здания. Даже если вы не планируете заниматься этим самостоятельно, знание о том, из чего состоит и как правильно собирается и крепится водосточная система, будут вам полезны.

Подробнее

Монтаж водосточной системы Дёке STAL.

Монтаж любой водосточной системы начинается, как правило, с установки кронштейнов для крепления желоба.Передо мной 3 типа кронштейнов, которые есть в ассортименте Дёке STAL.

Подробнее

Gutter Hood — гарантированная защита водосточных желобов

Следующая информация поможет вам установить системы в большинстве домов. Конечно, каждый дом уникален, и многие дома потребуют модификации в полевых условиях. Если вы изучите основные рекомендации по установке, вы сможете внести коррективы, необходимые для достижения надлежащей индивидуальной подгонки к любому дому.

1: Лучшая производительность

Панели имеют нисходящий наклон, при этом самая внешняя точка проходит за передний край желоба – «НОС ВПЕРЕД».

2: Лучшая производительность

Сдуйте все листья и мусор с крыши. Очистите желоба и убедитесь, что водосточные трубы свободны от мусора.

3: Кронштейны

Начните установку в конце желоба, установив защитный кронштейн желоба.

4: Стандартная установка

Стандартная установка включает кронштейн, панель, универсальную торцевую заглушку и винты для крепления.

5: Заглушки

Заглушки должны плотно прилегать, без зазоров.

6: Тормозная установка

Тормозная установка обеспечивает надлежащий уклон на крышах с уклоном более 5/12 за счет формирования специального изгиба на верхней кромке с изломом сайдинга.

7: Установка подвески для кровельных ремней

Подвеска для кровельных ремней Установка с окладом и двойным изгибом.

8: Внутри долины

Порты и отклоняющие устройства долины могут регулировать поток большого объема в долинах.

9: Верхние и нижние каналы

10: Внешний угол

Продемонстрирована установка справа налево на внешних углах.

11: Наклонная передняя панель

Установка на наклонной передней панели.

1: Установка кронштейнов и панелей

Установка кронштейнов и панелей водосточного желоба, включая внутренний угол.

2: Удаление металлолома

Как установить защиту желоба и избавиться от большей части отходов.

Крепление на лицевую панель и металлические крыши

Узнайте, как установить водосточный желоб с помощью метода крепления на лицевой панели, популярного на металлических крышах.

Чем желобный капюшон лучше, чем водосточный шлем?

Узнайте, как Gutter Hood улучшает дизайн Gutter Helmet и почему Gutter Hood является превосходным продуктом для защиты водосточных желобов.

Инструкции и видео по установке — Zambelli Кровельный водосток

Продуманное решение для любого проекта.

Водосточные системы Zambelli убедительны не только благодаря своим высоким стандартам качества и превосходному дизайну, но и благодаря практичным возможностям установки.
В наших видеороликах по установке показаны некоторые интересные приемы и представлены жизненно важные профессиональные ноу-хау для обеспечения точной функциональности, правильной сборки и полной совместимости выбранных металлов.

К инструкции и видео по установке

Инструкции по установке и видео.

фильтр

• Все
• 3-точечный соединитель
• Коробчатый желоб
• Колпак дымохода
• Приводная труба
• Вешалка для приборной панели
• Glue set
• Gutter
• Gutter Stark®
• Gutter connector
• Gutter holder
• Gutter hook set
• Gutter set
• Gutter sieve
• Hopper
• Inclined outlet
• Leaf basket
• Master System Robust
• Главный кронштейн
• Главный уголок
• Кронштейн трубы
• Заслонка водосточной трубы
• Скользящая муфта
• Концевой упор
• Подвесной выход
• Колено Vario Master
• Водосборник

3-точечный разъемИнформация по установке

К видео по установке.

Короб водосточныйИнформация по установке

К видео по установке.

Вытяжка для дымоходаИнформация по установке

К видео по установке.

Драйвер Информация по установке

В PDF.

Вешалка для лицевой панелиИнформация по установке

К видео по установке.К видео по установке. Вешалка для лицевой панели с регулируемым узлом.

Набор клеяИнструкция по обработке

В PDF.

ЖелобИнформация по установке

К видео по установке. Правильный способ установки желоба. Приклеивание К видео по установке. Приклеивание желоба.

К видео. Сравнение желоба.

Защита от листьев желоба Stark®Информация по установке

В PDF.К видео по установке.

Соединитель желобаИнформация по установке

В PDF.

К видео по установке.К видео по установке. Мастер-уголок с соединителем желоба.

Держатель желобаИнформация по установке

К видео по установке.

Набор крюков желоба для сэндвич-панелейИнформация по установке

В PDF.

К видео установки.К видео.

Комплект желобов для навесовИнформация по установке

К видео по установке.

Решето водосточноеИнформация по установке

К видео по установке.

БункерИнформация по установке

К видео по установке. Крепление к водостоку.К видео установки. Крепление к фасаду.

Наклонный выпускИнформация по установке

К видео по установке.

Master System RobustИнформация по установке

В PDF.К видео.

Главный кронштейнИнформация по установке

К видео по установке.
