Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».

Содержание

Принцип работы диммера
Основные виды диммеров
Поворотные диммеры
Диммеры для управления светодиодными лампами
Особенности диммеров для галогеновых ламп
Диммееры для люминосцентных ламп
Методика подключения диммеров
Подключение диммера к люстре с двумя группами ламп (двойной преключатель)
Подключение двух и более диммеров к одной нагрузке
Особенности подключения диммера к светодиодным лентам
Допускаемые ошибки при подключении диммеров
Часто задаваемые вопросы

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

Для активной нагрузки;
Для индуктивной нагрузки;
Для светодиодных энергосберегающийх ламп;
Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

С поворотным диском;
На механических кнопках;
Сенсорные;
С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

Таймером;
Программным управлением;
Подключением к ПК для расширения функций с помощью различных программ;
Возможностью использования в автоматизированных системах «Умный дом»;
С дистанционным пультом управления.

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается.

Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

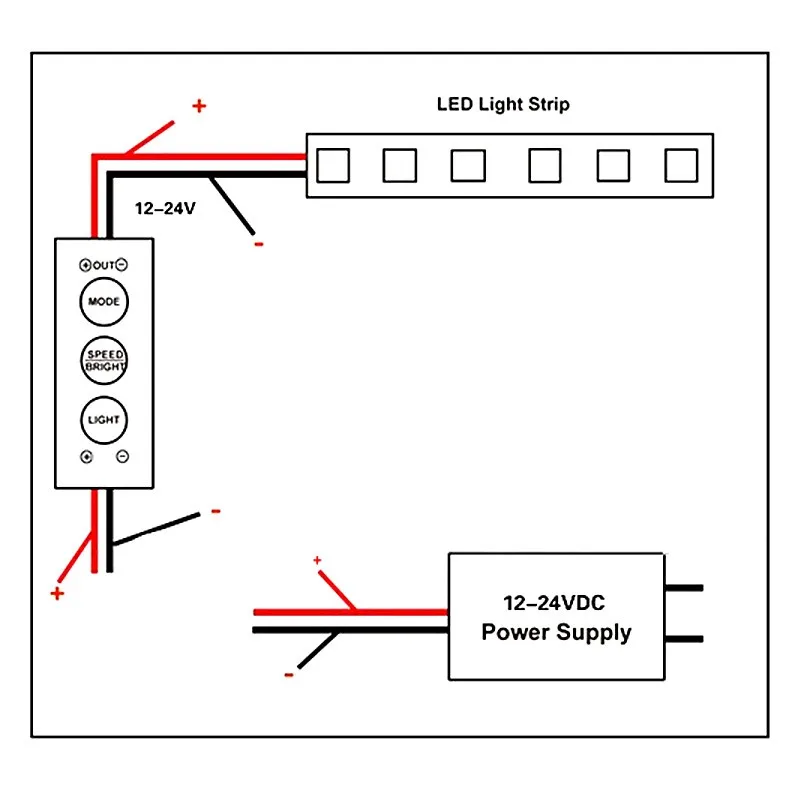

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W 8 люмен

Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Как подключить диммер — описание применения и монтаж диммера (115 фото)

Теперь для получения приглушенного полумрака в комнате не надо выкручивать лампочки или прикрывать люстру плотной тканью — достаточно приобрести диммер и настроить интенсивность освещения. С его помощью можно не только экспериментировать с затемненностью, но и существенно экономить потребляемую электроэнергию.

Тем, кто не знаком с таким современным чудом электротехники, приглашаем подробнее узнать функциональность, принцип работы и схему для подключения диммера.

Краткое содержимое статьи:

Что это такое?

Достаточно один раз посмотреть на фото диммера, чтобы понять, что внешне он сильно похож на всем знакомый выключатель: такая же форма, пластмассовый корпус и разъемы для подключаемых проводов. Отличие одно — вместо прямоугольной клавиши поворотная кнопка, несколько одинаковых или сенсорная панель.

Именно эти дополнения расширяют возможности и функции устройства. Например, современные сенсорные или кнопочные диммеры способны:

Настраивать интенсивность света, при этом не нанося вред проводке, лампам;
Продлевать срок службы лампочек;
Существенно экономить потребленную электроэнергию за счет снижения нагрузки на сеть;
Снижать риск короткого замыкания, разрыва или перегревания проводки, так как мощность и сила тока доводятся до минимума.

Есть лишь один недостаток — высокая цена, которая окупается через несколько месяцев сниженными суммами в квитанциях за свет. Многих пугает также неизвестность прибора, но на самом деле, принцип работы диммера безопасный и понятный каждому, кто проходил в школе курс физики.

Как работает диммер

Принцип работы устройства несложный и объясняется основными элементами конструкции — динистором и симистором, которые способны ограничивать силу поступающего тока в обе стороны от прибора.

В итоге, воспользовавшись регулятором, можно настроить подходящую мощность. Важен и момент плавность переключения, за что отвечает специальное приспособление «отсечка фазы».

Каким бывает регулятор

Современные рынки предлагают несколько видов диммеров. В основном деление происходит по типу регулятора:

Поворотные, в которых регуляция интенсивности освещения возможна через круглую поворотную ручку.
Кнопочные, с одной или несколькими кнопками на сенсорном экране, предлагающими несколько вариантов пропускаемой мощности.

Также разнятся устройства по форме (круглые, квадратные, прямоугольные), количестве регулируемых светильников (от одного до четырех), цвету, материалу и многому другому, что существенно не влияет на их эксплуатацию.

Как выбрать подходящий

Представленный ассортимент порождает закономерный вопрос: какой диммер лучше выбрать? Помогут с ответом полезные советы:

Стандартный диммер подходит только для галогенных ламп и ламп накаливания, для светодиодов необходимо подбирать специальные устройства.
Максимальная нагрузка должна превышать существующее напряжение в сети.
Хорошо зарекомендовали себя производители «Berker», «Bironi», «Simon».

Особенности подключения

Как таковых, особых моментов, как подключить выключатель с диммером, нет — процесс монтажа идентичен стандартной розетке или простому выключателю.

Алгоритм выглядит следующим образом:

Отключить подачу питания в квартире или доме (во всех помещениях сразу).
Проверить мультиметром или индикаторной отверткой отсутствие электричества в конкретной линии.

Если требуется заменить старый выключатель на устройство с регуляцией, необходимо освободить коробку от имеющегося прибора (снять защитную крышку, выкрутить болты или убрать зажимы, отсоединить фазу, ноль и заземление, вытащить корпус).
Если необходимо вставить диммер на новое место, то потребуется подготовить монтажную коробку (нанести разметку, проштробить отверстие и каналы для подходящей проводки, удалить пыль, вставить подрозетник, вывести проводку).
В пустой подрозетник вставить заднюю часть диммера.
Соединить фазу с фазой, ноль с нулем, а заземление с заземлением.
Проверить прочность соединений, установить клеммы.
Зафиксировать декоративную крышку.
Проверить работоспособность.

Заменив стандартный выключатель на диммер, можно не только обзавестись интересной современной диковинкой, но и добавить в жизнь комфорта, снизить расходы.

Осталось только подобрать подходящее устройство и приступить к монтажу.

Фото диммера

Вам понравилась статья? Поделитесь 😉

Как установить однополюсный диммерный выключатель света

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Диммерный переключатель — это выключатель света, который регулирует подачу электричества к осветительному прибору с помощью диска, ползунка или какого-либо другого элемента управления, управляющего внутренней схемой. Переключатель может включать свет, выключать его или устанавливать освещение в промежуточном диапазоне яркости.

Установка диммера помогает экономить энергию и создает расслабляющую атмосферу в любой комнате. Для большинства самодельщиков довольно простой задачей является установка однополюсного диммерного выключателя, который управляет светильником с помощью одного настенного выключателя. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух мест выключателя, но обычно они работают и для однополюсных установок. Большинство новых диммеров также работают со всеми типами ламп (лампы накаливания, галогенные или регулируемые люминесцентные люминесцентные лампы и светодиоды).

Диммеры и светодиодные лампочки

Традиционные диммеры были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампочки и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением. Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не отключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в сочетании с диммером старого образца.

Чтобы избежать проблем, обязательно купите диммер, предназначенный для использования со светодиодными лампочками и осветительными приборами. Большинство этих диммеров также прекрасно работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными выключателями. Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.

Установка однополюсного диммера

Установка диммера может незначительно отличаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.

Вопросы безопасности

Замена стандартного выключателя света диммером — это относительно простой проект «сделай сам», но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного поражения электрическим током. Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом аналогичного ремонта. Поскольку проекты по ремонту электрооборудования идут, это относительно легко. Но если вы не уверены в своих силах, лучше вызвать электрика.

Перед работой с любой электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.

Предупреждение

Опасно втискивать диммер в коробку, которая слишком мала или слишком набита проводами, так как требуется некоторое пространство для рассеивания небольшого количества тепла, выделяемого во время использования. Если у вас возникли проблемы с установкой диммера, это признак того, что коробка слишком мала. Изготовитель коммутатора может предложить рекомендации по размеру коробки и допустимому количеству проводных соединений. Если коробка слишком мала, лучше всего, чтобы электрик установил электрическую коробку большего размера.

Смотреть сейчас: Как исправить горячий или гудящий диммер

Оборудование/инструменты

Бесконтактный тестер напряжения
Инструмент для зачистки проводов
Кусачки
Защита глаз
Отвертки (крестовая и плоская)
Плоскогубцы с тонкими губками

Материалы

Однополюсный диммер
Соединители проводов (проводные гайки)
Изолента (при необходимости)

Ель / Кевин Норрис

Выключить автоматический выключатель
Найдите автоматический выключатель цепи, управляющей выключателем и светильником, и выключите его.
Цепи часто маркируются строителями, электриками или предыдущими домовладельцами. Но не думайте, что маркировка правильная; всегда проверяйте питание после отключения выключателя.
Хотя опасность невелика, взрывы или искрение возможны всякий раз, когда вы отключаете автоматические выключатели. Поэтому профессиональные электрики обычно надевают защитные очки при включении или выключении автоматических выключателей.
Ель / Кевин Норрис
Снимите крышку переключателя
С помощью отвертки с плоской головкой осторожно открутите два коротких крепежных винта, которыми внешняя пластина переключателя крепится к существующему переключателю.
Вы, вероятно, не будете повторно использовать эту пластину для диммера. В большинстве случаев вам нужно будет приобрести специальную пластину, или она может быть включена в комплект переключателя диммера. Тем не менее, вы можете использовать пластину повторно — храните ее до тех пор, пока не убедитесь, что ее можно использовать повторно.
Ель / Кевин Норрис
Удалите крепежные винты переключателя
Выворачивайте крепежные винты до тех пор, пока переключатель не будет вытащен из электрической коробки. Взяв переключатель за монтажные хомуты, осторожно извлеките его из коробки. Будьте осторожны, чтобы не прикасаться к винтовым клеммам на боковой стороне переключателя или любым проводам.
Ель / Кевин Норрис
Проверка мощности
Используйте бесконтактный тестер цепи, чтобы проверить каждый провод в коробке на наличие тока. Прикоснитесь наконечником тестера к каждой винтовой клемме переключателя. Если он загорается, значит, идет ток; вам нужно будет вернуться к панели автоматического выключателя и найти правильный выключатель для отключения. Если ток присутствует, тестер загорается всякий раз, когда он находится рядом с проводом под напряжением.
Если ваш новый диммер находится в многоблочной коробке с другими устройствами, такими как розетка или другие выключатели, в коробке все еще может присутствовать ток, даже если цепь, связанная с вашим выключателем, отключена. Отключите все необходимые выключатели, чтобы убедиться в отсутствии тока.
Если вы не можете определить, какие выключатели нужно включить, вам нужно выключить главный выключатель, который обесточит весь дом.
Совет
Всегда проверяйте работу тестера цепей на проводах, которые, как вы знаете, активны. Для бесконтактного тестера вы можете вставить наконечник в пазы на любой розетке с активной цепью, чтобы убедиться, что инструмент работает правильно.
Ель / Кевин Норрис
Отсоедините провода цепи
Отсоедините провода цепи, ослабив винтовые клеммы сбоку переключателя и вытащив провода. Если также подключен провод заземления, отсоедините его от зеленого винта заземления. В качестве альтернативы ваш старый переключатель может быть подключен с помощью проволочных гаек. Если это так, просто открутите их и раскрутите провода.
Если ваш переключатель прикреплен с помощью вставных фитингов на задней панели, вы можете удалить их, вставив небольшой гвоздь в прорезь рядом с каждой вставной винтовой клеммой, или просто отрежьте их кусачками и снова зачистите их. до нужной длины.
Новый диммерный переключатель будет подсоединен к проводам цепи с помощью гаек для проводов или другого типа соединителя проводов, поэтому провода цепи, возможно, потребуется выпрямить. Расправьте любые петли в медных проводах с помощью острогубцев. Если провода сплющены, надрезаны или повреждены, отрежьте эту часть провода и зачистите 3/4-дюймовую свежую часть.
Многие новые диммеры больше не имеют клеммных проводов и вместо этого используют винтовые клеммы, которые могут быть похожи на клеммы на переключателе, который вы сняли. Если у вашего диммера нет клеммных проводов, поместите крючок на конец зачищенного провода, оберните винт и затяните винт.
Ель / Кевин Норрис
Подключение диммера
Присоединение переключателя диммера к проводам цепи, отходящим от коробки, довольно просто, поскольку обычно для этого требуется всего два провода горячей цепи, прикрепляемые к двум проводам горячей цепи на переключателе.
- Черный провод на диммере подсоединяется к одному из двух черных проводов в коробке
- Второй черный (иногда красный) провод на диммере подсоединяется к другому черному проводу в коробке.
- Зеленый заземляющий провод на переключателе подключается к заземляющему проводу цепи, который обычно представляет собой оголенный медный провод или провод с зеленой изоляцией. Если заземляющий провод цепи был присоединен к металлической коробке в старой установке, заземляющий провод от нового выключателя также может быть присоединен к коробке, поскольку металл обеспечивает соединение с землей цепи.
Провода цепи и диммерные провода обычно соединяются вместе с помощью проволочной гайки. За разъемом не должно выступать оголенной меди. Если это так, снимите проволочную гайку, отрежьте небольшой кусок проволоки, затем снова прикрепите проволочную гайку.
Наконечник
С некоторыми современными электронными диммерами подключение проводки может быть несколько сложнее. Например, они могут потребовать, чтобы вы также установили соединение нейтрального провода с выключателем. Они также могут потребовать, чтобы горячий провод линейной цепи (тот, который входит в коробку от источника питания) был присоединен к определенному выводу провода. Если у вас есть переключатель такого типа, внимательно следуйте инструкциям производителя или обратитесь за профессиональной установкой.
Ель / Кевин Норрис
Заглушка на красный/белый полосатый провод
Если у вашего переключателя есть дополнительный провод (обычно провод с красно-белой полосой), этот провод не нужен для однополюсной установки; он используется только в трехходовых установках. Для однополюсного приложения закройте этот провод проволочной гайкой. Поскольку проволочные гайки имеют тенденцию отрываться от отдельных проводов, обмотайте короткий отрезок изоленты вокруг проволочной гайки и провода, чтобы скрепить их.
Ель / Кевин Норрис
Завершить установку
Установка диммерного выключателя обратно в электрическую коробку может быть затруднена из-за массы проводов внутри коробки и размера диммерного выключателя. Аккуратно сложите провода и аккуратно заправьте их в коробку. Их нужно будет отодвинуть как можно дальше назад, чтобы освободить место для корпуса диммера.
Подойдите к сервисной панели и снова включите автоматический выключатель. Вернитесь к диммеру и проверьте его работу.
Привинтите диммер к электрической коробке, ввернув крепежные винты в резьбовые отверстия на коробке. По мере затягивания винтов переключатель будет подталкивать провода глубже в коробку. Убедитесь, что диммерный переключатель находится на одном уровне с внешним краем коробки, затем прикрепите накладку переключателя.
Ель / Кевин Норрис

Требуется ли для диммера специальная проводка?

Светорегулятор удобен для создания нужной атмосферы в вашем доме.

Это устраняет любую путаницу с яркостью лампочек, поскольку вы всегда можете установить правильный уровень.

С ним легко создать нужное настроение, будь то яркое пробуждение или расслабляющий приглушенный свет вечером.

Но насколько сложно их установить?

Нужна ли им специальная проводка для установки?

Диммерные выключатели вообще не требуют специальной проводки. Однополюсные диммеры могут просто заменить существующие однополюсные выключатели света, а 3-позиционные диммеры могут легко заменить стандартный 3-позиционный переключатель или использоваться в качестве однополюсного переключателя с отключенным проводом.

Это значительно упрощает установку диммерных выключателей, но чтобы вам было еще легче, давайте рассмотрим:

Различия между диммерами и обычными выключателями
Рекомендуемый калибр провода для диммеров
Как подключить диммер

Есть ли разница в проводке между диммером и обычным выключателем?

Вы будете рады узнать, что нет никакой разницы в подключении диммера и эквивалентного выключателя света.

Установить в доме диммер очень просто.

Я говорю «эквивалент», потому что существует несколько различных диммерных выключателей.

Так же, как существует пара различных типов обычных выключателей света, они действуют одинаково.

У вас есть однополюсные выключатели света, которые также называются «2-позиционными» в США или «1-позиционными» в Великобритании и Европейском Союзе.

Сами по себе выполняют базовую функцию включения/выключения.

Таким образом, с обычным выключателем света у вас есть провод под напряжением, идущий от сети к выключателю, и бегущий провод от выключателя к нагрузке, то есть к свету.

Переключатель либо «включен», когда между этими проводами есть соединение, либо «выключен», и связь разорвана, поэтому ток не достигает провода бегунка.

И однополюсные диммеры точно такие же.

Однополюсные выключатели могут иметь переключатель и диск/ползунок или только диск/ползунок, при этом установка яркости на ноль действует как положение «выключено».

В любом случае, когда диммер находится в выключенном положении, ток не достигает бегущего провода. Однако, когда диммер находится во включенном положении, ток достигает источника света, а мощность переменного тока регулируется диммером, чтобы определить яркость света.

Второй тип выключателя света — это мультивыключатель, который в США называется 3-позиционным, а в Великобритании и ЕС — 2-позиционным. Сбивает с толку, верно?

В этих выключателях используется два тросика вместо одного.

Они предназначены для сценариев, в которых вы хотите, чтобы свет управлялся двумя переключателями — вверху и внизу лестницы.

Опять же, обычный 3-полосный и диммерный 3-полосный подключаются совершенно одинаково.

Так что, если вы уже используете 3-позиционный переключатель и хотите подключить диммер, это то же самое.

Какой калибр проводов рекомендуется для диммеров?

Диммерные переключатели не требуют специального сечения провода.

Они предназначены для использования с проводами того же калибра, что и обычные выключатели света.

В США на плате обычно имеется два типа цепей — 15-амперная или 20-амперная.

В 15-амперных цепях обычно используется провод калибра 14, в то время как в 20-амперных цепях требуется более толстый провод и, как правило, используется 12-й калибр.

Помните, что чем меньше число, тем толще/тяжелее провод.

Цепи освещения в жилых домах почти всегда подключаются к сети на 15 ампер, поэтому подойдет провод калибра 14.

Некоторые коммерческие объекты с дополнительными требованиями к освещению могут подключаться к 20-амперной цепи, поэтому предпочтительнее использовать провод 12 калибра.

Связанный: Можно ли использовать диммерные выключатели в ванной?

Как подключить диммер?

Способ подключения диммера зависит от того, является ли он однополюсным или трехпозиционным, а также от того, подключаете ли вы его к схеме с несколькими переключателями.

Хотя это должно быть очевидным, прежде чем делать какие-либо проводки, отключите питание автоматическим выключателем.

Подключение однополюсного диммера

Однополюсный диммер имеет три провода.

Они, скорее всего, будут черными, красными, а затем медными или зелеными, но они могут различаться, поэтому проверьте маркировку или инструкции, прилагаемые к вашему диммеру, если они различаются.

Черный будет подводящим проводом, поэтому его необходимо подключить к проводу от автоматического выключателя.

Зеленый или медный провод — это земля, поэтому подключите его к эквивалентному проводу от автоматического выключателя.

Красный провод — это дорожный провод, который нужно соединить с проводом, идущим к лампочке.

Чтобы соединить провода, просто зачистите их, чтобы открыть примерно дюйм оголенного провода, и скрутите его вокруг аналогичного провода в стене.

Затем добавьте проволочный колпачок, чтобы обеспечить их надежность и защиту.

Подключение 3-полосного диммера

Если вы купили 3-полосный диммер, у него будет дополнительный дорожный провод, обычно белого и красного цвета. Но вы все равно можете использовать его в схеме с одним переключателем.

Все, что вам нужно сделать, это выполнить шаги, описанные выше, и закрыть лишний трос с помощью гайки. Так же, как я показываю на схеме.

Это предотвращает случайный контакт с другими проводами и короткое замыкание. Тогда диммер будет работать как обычно.

Подключение 3-ходового диммера к цепи с несколькими переключателями

Подключение 3-ходового диммера к цепи с несколькими переключателями немного сложнее, но все же выполнимо.

Во-первых, ваш диммер и ваши обычные трехпозиционные переключатели имеют 3 основных контакта.

С одной стороны будет общий провод, а с другой две клеммы.

В этом примере я предположу, что диммер — это ближайший к автомату выключатель, но он работает в любом случае — просто поменяйте местами их пошагово.

Подключите питание от автоматического выключателя к общей клемме на диммере.
Протяните один провод от контактного зажима на диммере к контактному зажиму на обычном трехпозиционном переключателе.
Проложите отдельный провод от второго контактного разъема на диммере до противоположного контактного разъема на обычном трехпозиционном переключателе.
Проложите провод от общей клеммы трехпозиционного переключателя к светильнику

По сути, вы подключаете питание от сети к общему на первом выключателе, а затем подключаете два выключателя через контактные клеммы. Затем общий вывод второго выключателя подключается к лампочке.

После этого убедитесь, что все провода заземления также подключены к проводам заземления, и все готово.

В этой конфигурации оба переключателя будут управлять освещением.

Всякий раз, когда один из переключателей находится в положении «включено», включается свет, установленный на яркость переключателя диммера.

Индикатор будет гореть, когда оба выключены, потому что цепь все еще подключена.

Но если один горит, а другой нет, цепь разорвется и свет погаснет.

Также читайте: Может ли диммер отключить автоматический выключатель?

Final Words

Если вы не знакомы с диммерными выключателями, вы можете предположить, что их сложно установить, но на самом деле они просты.
