Как подключить светодиодную ленту: схемы и способы подключения
Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.
Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.
Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.
Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.
Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.
- соблюдать полярность
- не использовать блоки питания с другим напряжением
- во влажные помещения следует делать герметичные соединения
- не делать последовательное подключение длиной более 5 метров

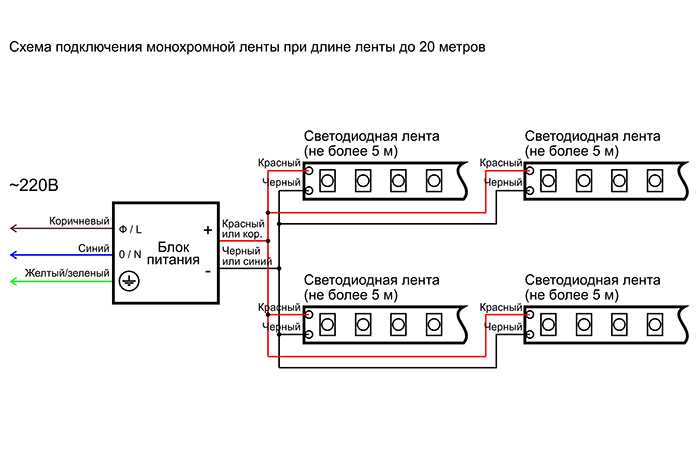

- отрезки длиной более 5 м следует подключать только параллельно
Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:
- Мощность светодиодной ленты, т.
е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п. - Напряжение питания 12 В или 24 В.
- Количество ленты (в метрах погонных), необходимое для засветки изделия.
е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п.Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.
Пример расчета
Давайте рассмотрим на примере:
Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.
По итогу всех расчетов получается 173 Вт.

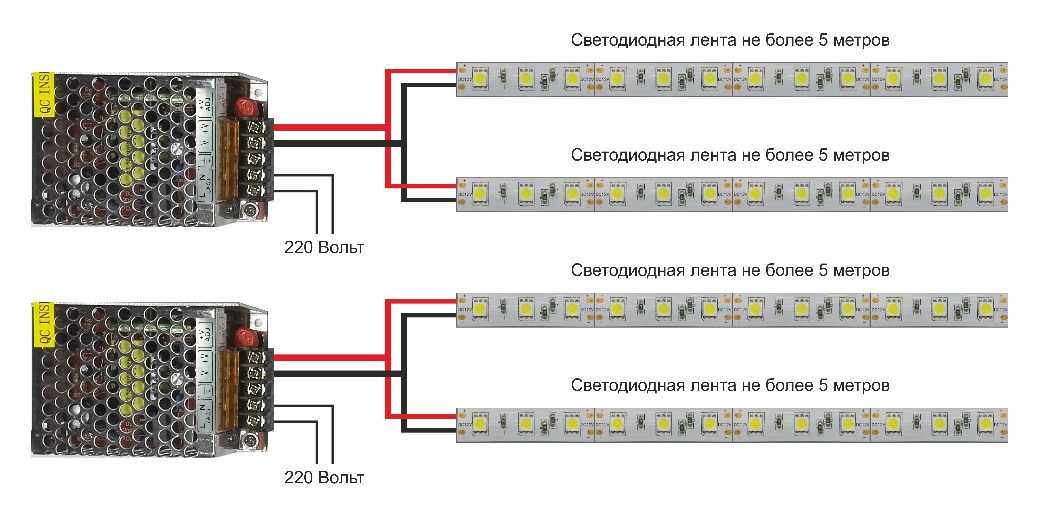

В зависимости от того, где расположено изделие можно использовать:
- один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
- три блока мощностью 60 Вт каждый;
- один блок мощностью 200 Вт.
Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.

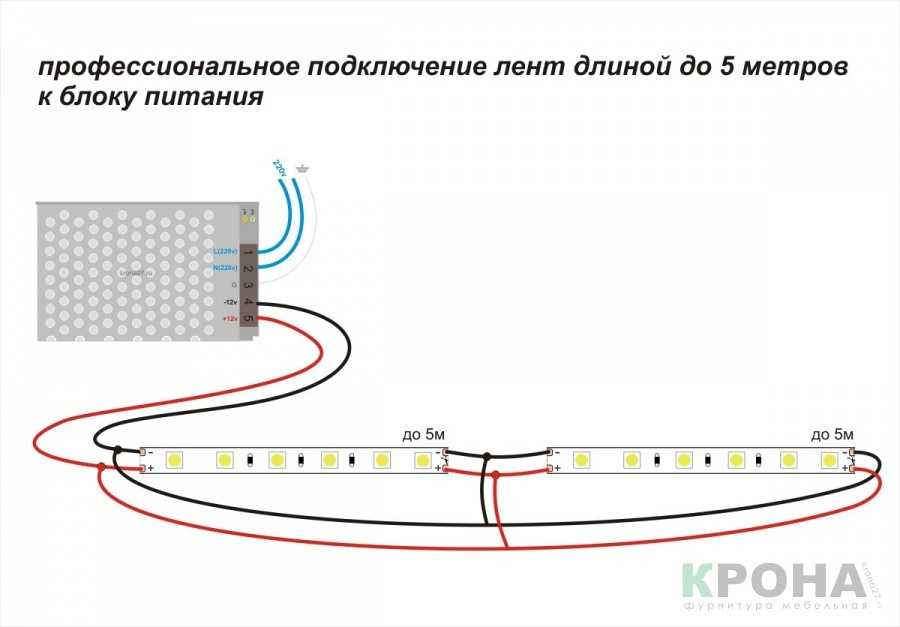

Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.

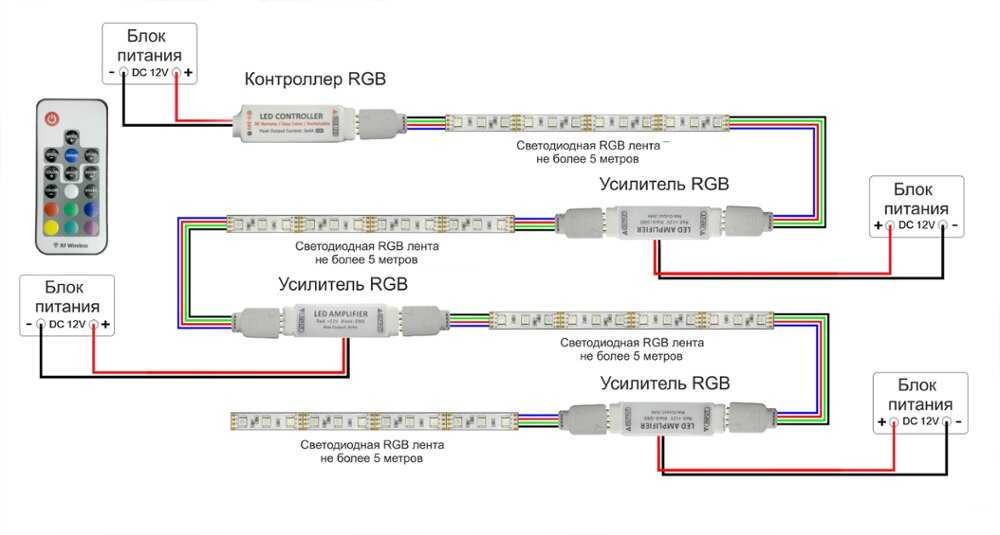

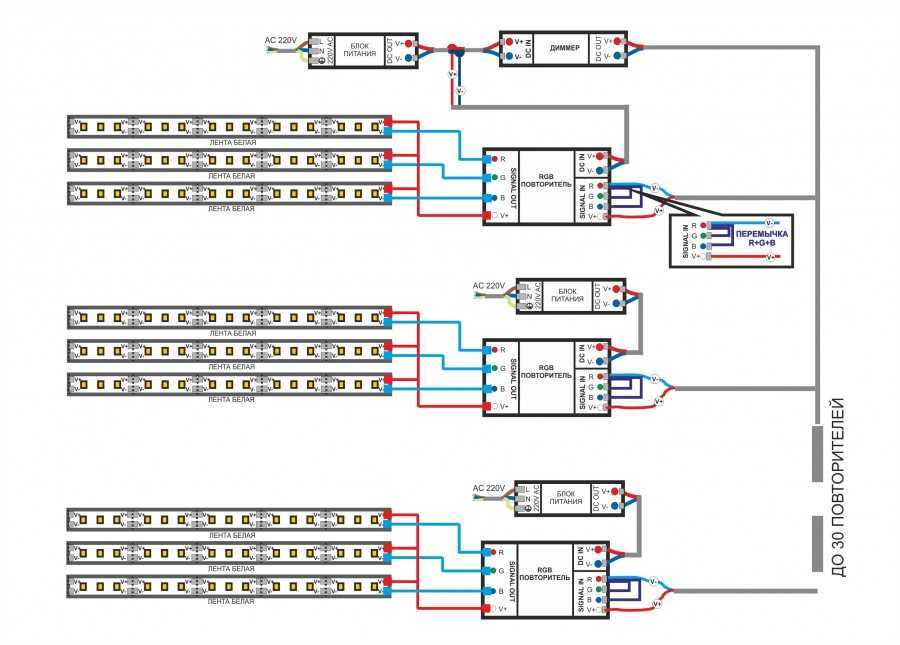

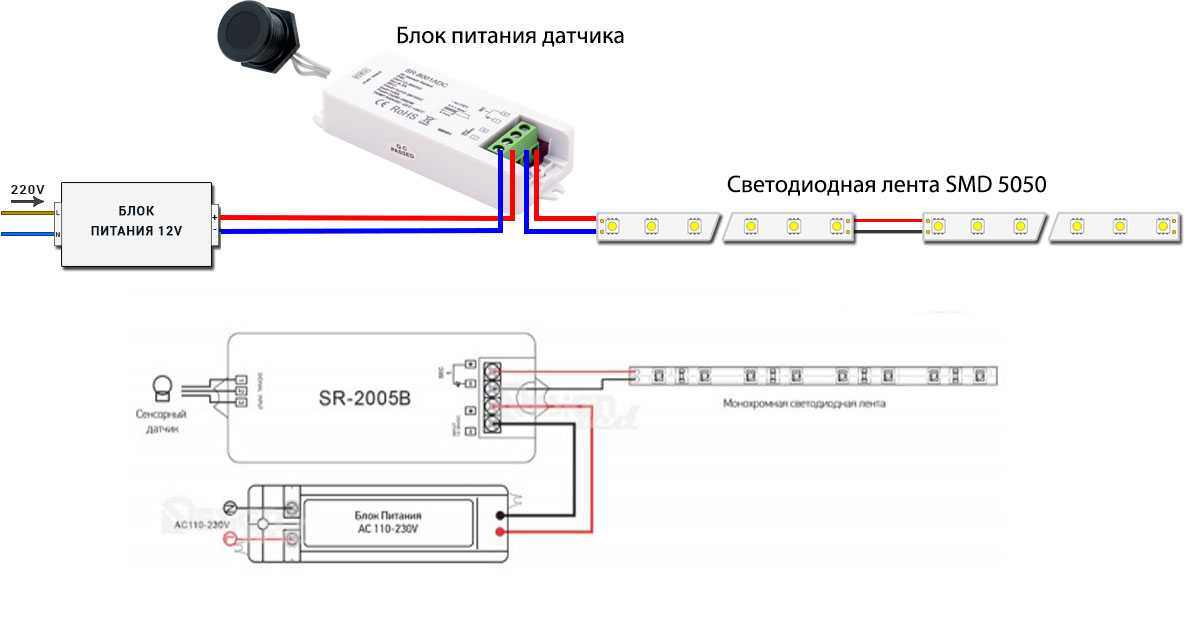

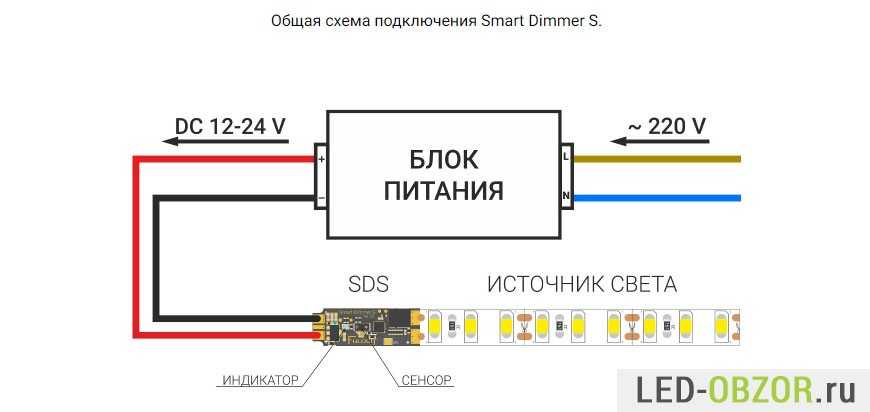

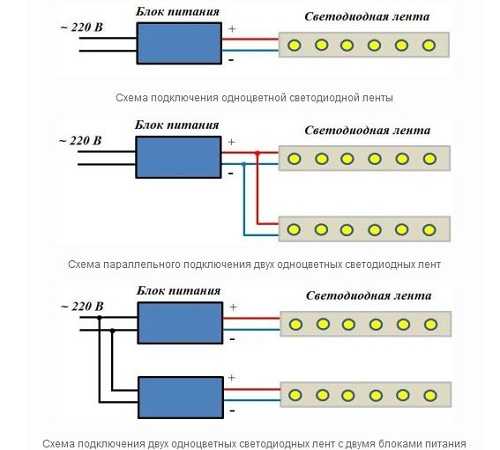

Схема подключения светодиодной ленты
Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.
Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!
Способы соединения отрезков светодиодной ленты
На сегодняшний день область применения LED ленты не знает границ. Ее используют для подсветки полок в шкафу, зеркал, потолка, витрин, деревьев и даже днища автомобиля.
Так как продают продукцию только в бухтах по 5 метров, очень часто не обойтись без соединения отрезков. На сегодняшний день куски изделия можно скреплять либо пайкой, либо коннекторами. О том, как соединить светодиодные ленты между собой, мы поговорим в этой статье!
- Способ №1- Использование коннекторов
- Способ №2 – Паяльником

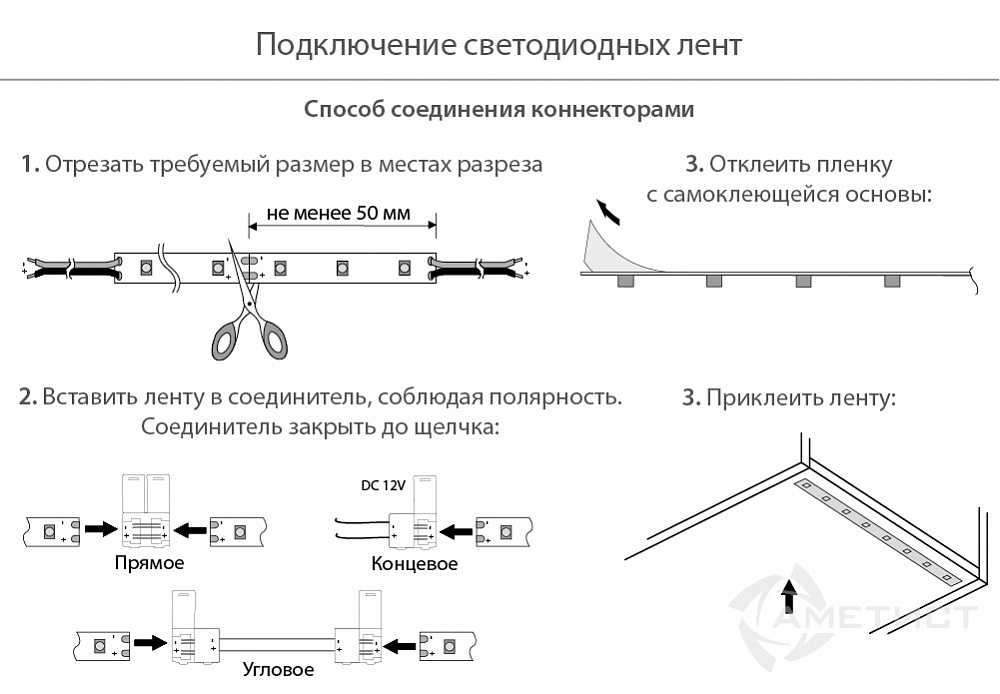

Способ №1- Использование коннекторов
Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:
- Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
- Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
- Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.
Рекомендуем просмотреть видео инструкцию по использованию соединителей:
Быстрое скрепление отрезков
Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка. На сегодняшний день в продаже можно найти следующие виды коннекторов:
Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.
Способ №2 – Паяльником
Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:
- Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
- Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
- Почистите паяльник и включите его.
- Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
- Капните на контакты припоем.
- Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
- Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.
Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки.
В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.
Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:
Как спаять два куска в один большой
Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!
Будет интересно прочитать:
- Как сделать паяльник из подручных материалов
- Как соединить провода в распределительной коробке
- Как сделать подсветку кровати
Lumistrips Светодиодные ленты Руководство по последовательному и параллельному подключению
- К Световые полосы LED Professional
- 2 июля 2021 г.
Основные принципы работы светодиодов:
Светодиод (светоизлучающий диод) представляет собой полупроводниковый источник света, излучающий свет при протекании через него тока. Свет — это энергия в виде фотонов, которые излучаются, когда электроны в полупроводнике рекомбинируют с электронными дырками.
Чем выше ток, тем ярче становится светодиод. Однако схема не идеальна, и часть тока преобразуется в тепло, а не в свет. Когда ток достигает определенного значения, выделяемое тепло настолько велико, что полупроводник необратимо повреждается. В большинстве спецификаций светодиодов этот важный предел указан как 9.0013 «Абсолютный максимальный ток»
Даже если светодиод работает при меньшем максимальном токе, тепло постепенно повреждает светодиод, вызывая постепенное снижение его светового потока (светоотдачи). Время, когда световой поток светодиода составляет всего 70% от начального значения, обычно называют «сроком службы светодиода» .
Для того, чтобы светодиоды имели очень долгий срок службы 50 000 часов или более, требуется уровень тока значительно ниже абсолютного максимального тока, который называется «типовым» или «рекомендуемый» ток.
Источник постоянного тока для рекомендуемого тока
Для работы светодиода с рекомендуемым током требуется внешняя цепь, источник постоянного тока. Без него ток в светодиоде экспоненциально увеличивается с приложенным напряжением, так как небольшое изменение напряжения приводит к большому изменению тока, пока не будет достигнут максимальный ток и светодиод не перегорит.
Внешняя цепь, источник постоянного тока может быть простым резистором для маломощных светодиодов (макс. 100 мА при 3 В) или автономным устройством, называемым Драйвер светодиода .
Драйверы светодиодов бывают разных форм, размеров и уровней мощности, и многие из них рассчитаны на входное напряжение 230 В переменного тока.
Некоторые специализированные драйверы светодиодов принимают входы постоянного тока с более высокими уровнями, чем выходные (понижающие преобразователи), или более низкими уровнями (повышающие преобразователи).
Общей характеристикой драйверов светодиодов является то, что они обеспечивают выход постоянного тока (CC out) в пределах интервала напряжения. Этот интервал выходного напряжения указан в техническом описании драйвера светодиодов. Например, драйвер светодиода с выходным током CC 350 мА при напряжении 1-10 В может безопасно питать светодиод, если напряжение, необходимое для 350 мА, находится в интервале 1-10 В. Примеры включают красный светодиод 2 В при 350 мА, белый светодиод 3 В при 350 мА или COB-светодиод 9.В @ 350 мА.
Теоретически оптимально использовать один светодиодный драйвер для каждого светодиода, что нецелесообразно с многих точек зрения для большинства типов светодиодов. Исключением являются светодиоды COB с очень высокой мощностью, от 50 Вт и выше.
Последовательные и параллельные электрические цепи Чтобы зажечь цепочку или массив светодиодов от одного драйвера светодиодов, светодиоды должны быть подключены к электрической цепи .
Это может быть последовательная или параллельная цепь.
Мы объясним эти схемы на примерах, используя наши популярные светодиодные ленты LinearZ 56 см с SunLike TRI-R CRI9.7+ светодиодов, светодиоды Nichia Optisolis CRI98+ или специальные светодиоды Nichia Rsp0a для садоводства:
1. Последовательное подключение светодиодных лент LinearZ Sunlike CRI97+:ток при 350 мА, достигаемый при напряжении 39,5 В постоянного тока.
Ниже показана последовательная схема с двумя, тремя или четырьмя светодиодными лентами LinearZ:
Последовательное соединение осуществляется путем соединения положительной (+) клеммы первой светодиодной ленты с отрицательной (-) клеммой второй. Светодиодная полоса. Этот шаблон повторяется для дальнейших светодиодных лент, от отрицательного (-) второй полосы до положительного (+) третьего и так далее. При этом минус (-) первой светодиодной ленты подключается к (+) второй, затем (-) второй к (+) третьей и так далее.
При последовательном соединении светодиодных лент ток цепочки равен току первой светодиодной ленты, а напряжение равно сумме напряжений всех светодиодных лент (напряжение первого светодиода, умноженное на количество
1 светодиодная лента LinearZ 56 см Sunlike CRI97+: 350 мА при 39,5 В пост. см Светодиодные ленты Sunlike CRI97+ последовательно: 350 мА при 118,5 В постоянного тока (= 39.5 В постоянного тока x 3)
4 x LinearZ 56 см светодиодные ленты Sunlike CRI97+ последовательно: 350 мА при 158 В постоянного тока (= 39,5 В постоянного тока x 4)
применяется путем соединения плюса (+) первой светодиодной ленты с (+) второй светодиодной ленты. Этот шаблон повторяется для дальнейших светодиодных лент, от (+) второй полосы до (+) третьей полосы и так далее.При этом минус (-) первой светодиодной ленты подключается к (-) второй, затем (-) второй к (-) третьей и так далее.
В параллельном соединении светодиодных лент ток цепочки равен сумме всех значений тока лент, а напряжение равно току первой светодиодной ленты:
1 x LinearZ 56 см Nichia Rsp0a Светодиодная лента для садоводства: 350 мА при 37,5 В пост.
: 1050 мА (= 350 мА x 3) при 37,5 В постоянного тока
4 светодиодных ленты LinearZ 56 см Nichia Rsp0a для садоводства, подключенных параллельно: 1400 мА (= 350 мА x 4) при 37,5 В пост. тока
3. Комбинированная схема со светодиодными лентами LinearZ Nichia Optioslis пример:Мы создаем одну группу из двух последовательно соединенных светодиодных лент LinearZ Nichia Optioslis. Поскольку одна светодиодная лента имеет 350 мА при 39,5 В постоянного тока, группа будет иметь 350 мА при 79 В постоянного тока (= 39,5 В постоянного тока x 2)
Эту группу мы подключаем параллельно второй группе, идентичной первой (350 мА при 79ВДК). Тогда значения строки будут: 700 мА (=350 мА x 2) и 79 В постоянного тока (=39,5 В x 2).
Вышеупомянутое также относится к одиночным светодиодам. На нашей светодиодной ленте LumiFlex700 Pro Toshiba-SSC Sunlike CRI97 сегменты из 7 светодиодов последовательно соединены в гирляндную цепочку на общую длину 5 метров.
Для всей схемы требуется драйвер постоянного напряжения 24 В постоянного тока.
4. Выбор драйвера светодиодов для цепочки светодиодных лент
Перед выбором драйвера светодиодов необходимо знать значение тока и напряжения цепочки светодиодных лент и тип входа: постоянный ток или постоянное напряжение .
Примеры:
1 x LinearZ 56 см Светодиодная лента Sunlike CRI97+: 350 мА при 39,5 В постоянного тока. Требуется драйвер постоянного тока для светодиодов Mean Well LPC-20-350 с выходным током 350 мА при 9 > 48 В постоянного тока.
1 светодиодный модуль PowerBar V3, алюминий, УФ, 365 нм, 12180 мВт, 700 мА при 44,4 В пост.
2 x LinearZ 56 см Nichia Rsp0a Светодиодные ленты для садоводства, подключенные параллельно: 700 мА (= 350 мА x 2) при 37,5 В постоянного тока, могут быть подключены к светодиодному драйверу постоянного тока Mean Well LCM-40 с выходной мощностью 700 мА при 2 > 57 В постоянного тока.
3 светодиодные ленты LinearZ 56 см Sunlike CRI97+, подключенные параллельно: 1050 мА (= 350 мА x 3) при 39,5 В постоянного тока, требуется драйвер светодиодов постоянного тока Mean Well LCM-60 с выходной мощностью 1050 мА при 2 > 57 В постоянного тока.
4 светодиодные ленты LinearZ Nichia Optioslis, включенные параллельно: 1400 мА (= 350 мА x 4) при 39,5 В постоянного тока, требуется светодиодный драйвер постоянного тока Mean Well LCM-60 с выходной мощностью 1400 мА при 2 > 42 В постоянного тока.
5 метров светодиодной ленты LumiFlex700 Pro Toshiba-SSC Sunlike с функцией CRI97 при 24 В постоянного тока и общей потребляемой мощностью 96 Вт (=19,2 Вт x 5). В этом случае мы можем использовать один светодиодный драйвер постоянного напряжения на 24 В, такой как HLG-150H-24B с максимальной выходной мощностью 150 Вт.
10 метров светодиодной ленты LumiFlex350 Pro Samsung CRI90, работающей при напряжении 24 В постоянного тока и имеющей общую потребляемую мощность 126 Вт (= 12,6 Вт x 5), также могут работать с HLG-150H-24B.
Отказ от ответственности:
Эта статья предназначена только для информационных целей. Это не руководство по установке. Светодиодные ленты и другие наши электрические компоненты должны устанавливаться квалифицированным персоналом (например, электриком).
Поделиться:
Опубликовано в разделе Знание светодиодного освещения
Похожие сообщения
Подключение светодиодных лент «Последовательно» и «Параллельно»
Дом / Блог / Дом и жилое / Соединение светодиодных лент «Последовательно» и «Параллельно»
Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы все подключить. Если у вас есть несколько светодиодных лент, и вы пытаетесь подключить их к одному источнику питания, вам может быть интересно: должны ли они быть подключены последовательно или параллельно?
Светодиодные ленты имеют маркировку, показывающую, с какой стороны подключать положительный провод, а с какой стороны — отрицательный (заземляющий), поэтому достаточно просто подключить один светодиодный сегмент к соответствующим проводам питания того же цвета. Если у вас есть две или более секций светодиодной ленты, и вам интересно, как их соединить вместе, читайте дальше, чтобы узнать больше о том, как подключать светодиодные ленты последовательно или параллельно!
Отказ от ответственности: термины «последовательный» и «параллельный» технически неверны с точки зрения электроники! Мы используем эти термины в этой статье для простоты, но ставим их в кавычки для точности.
Пожалуйста, прочитайте конец статьи для всестороннего объяснения.
Как соединить светодиодные ленты «последовательно»
Идея соединения двух секций светодиодной ленты «последовательно», вероятно, является наиболее логичным и простым методом. Вы можете думать об этом как о простом соединении одного конца светодиодной ленты со следующей секцией светодиодной ленты. Если вам просто нужно соединить небольшое расстояние, вам могут пригодиться некоторые разъемы без пайки, или вы даже можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной вам длины. Для более длинных пробегов вам нужно следить за падением напряжения, но в противном случае все, что вам действительно нужно сделать, это создать электрическое соединение между положительными и отрицательными медными контактными площадками от одной секции светодиодной ленты к другой.0173
Это быстрый и простой метод, поскольку он не требует создания еще одного отдельного провода для подключения к источнику питания.
Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.
Недостатком является то, что это создает потенциал для дополнительного падения напряжения, что приводит к уменьшению светоотдачи светодиодов, наиболее удаленных от источника питания. Причина в том, что последовательное соединение светодиодных лент обеспечивает только один путь прохождения электрического тока. Весь электрический ток для всей установки светодиодной ленты должен проходить через первые несколько дюймов участка светодиодной ленты, что может выступать в качестве узкого места для протекания тока, уменьшая количество напряжения и тока, которые достигают более дальних участков светодиодной ленты. .

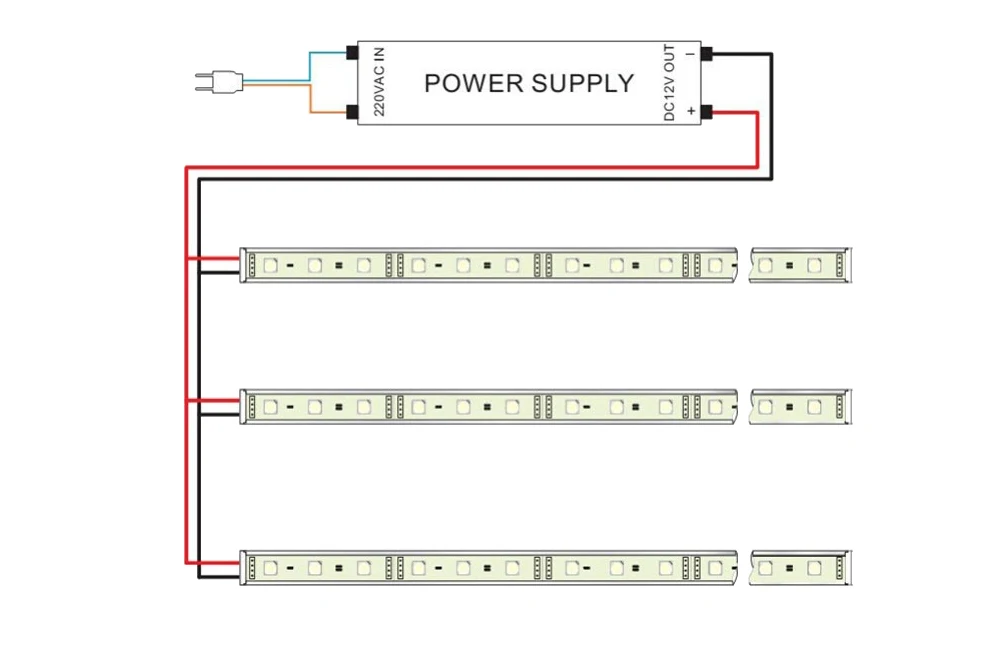

Как соединить светодиодные ленты «параллельно»
Альтернативой соединению нескольких секций светодиодных лент является их «параллельное соединение». Этот метод предполагает создание независимых цепочек секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.
Как вы можете видеть на диаграмме, это уменьшает количество тока, которое должно пройти через любую данную секцию светодиодной ленты, потому что они подключены непосредственно к источнику питания. Это может значительно помочь в снижении вероятности падения напряжения.
Основным недостатком этого подхода является то, что потребуется немного больше проводных работ. Основная проблема заключается в том, что большинство блоков питания будут иметь только по одному положительному и отрицательному выходным проводам, поэтому для подключения их к более чем одной секции светодиодной ленты потребуется разделить этот выход на несколько проводов. Для этой цели доступны специальные клеммные колодки с разветвителями проводов.
Еще одна сложность заключается в том, что некоторые участки светодиодной ленты могут располагаться далеко от источника питания. В этих случаях вы можете столкнуться не только с дополнительными расходами на длинные провода, но и с тем, что они должны быть достаточного сечения.
В противном случае вы можете получить падение напряжения в проводах еще до того, как дойдете до участка светодиодной ленты.
Почему термины «последовательный» и «параллельный» технически неверны
Многие клиенты используют слово «последовательный» для описания соединения нескольких секций светодиодных лент встык или последовательного соединения. Некоторые из наших более наблюдательных читателей, однако, могли заметить, что мы взяли слово «серия» в кавычки. Причина в том, что с технической точки зрения термин «серия» неверен применительно к этой конфигурации.
Почему это неправильно и почему это важно? Это связано с тем, как спроектированы светодиодные ленты, и с соответствующими принципами электроники. Светодиодные ленты длинные и идут последовательно (в нетехническом смысле, как «одна за другой»), но на самом деле они состоят из множества параллельных ветвей, состоящих из 3-х светодиодов в каждой для светодиодных лент на 12В. (или по 6 светодиодов в светодиодной ленте 24В).
Другими словами, 3 светодиода соединены последовательно, но группы из 3 светодиодов соединены друг с другом параллельно. Именно это позволяет нам просто разрезать светодиодную ленту с интервалом в 3 светодиода. Если вы разрезаете светодиодную ленту, вы просто уменьшаете количество ветвей, соединенных параллельно. Когда вы подключаете светодиодную ленту в сквозной конфигурации (гирляндной цепи), вы просто добавляете дополнительные параллельные ветви.
Мы считаем важным пояснить, потому что правильное последовательное электрическое соединение изменит требуемое входное напряжение. Однако, когда люди говорят о последовательном подключении светодиодных лент, они почти всегда соединяют секции светодиодных лент встык. При таком подключении входное напряжение светодиодной ленты остается неизменным. Другими словами, вы можете использовать источник питания 12 В для питания 4-футовой секции 12-вольтовых светодиодных лент с другой 3-футовой секцией 12-вольтовых светодиодных лент, соединенных в цепочку.
