Муфель своими руками: поэтапный процесс создания + видео

Муфельная печь для плавки металла своими руками: инструкция по изготовлению

Муфельная печь для расплава или закалки металлических изделий – прибор, позволяющий домашнему мастеру выполнить определенную работу. Простой агрегат, способный работать на разных видах топлива, для самостоятельного изготовления достаточно обладать навыками выполнения слесарных и электросварочных работ.

Свернуть

• Устройство и схема
• Материалы и элементы для работы
• Необходимые инструменты
• Пошаговая инструкция по изготовлению
• Изготовление конструкции муфеля
• org/ListItem»>Готовим и устанавливаем нагревательную спираль
• Работы по установке в муфель газовой горелки
• Финальные работы
• Правила эксплуатации
• Вывод

Устройство и схема

Устройство муфельной печи для плавки металла состоит из:

• в большинстве случаев стального корпуса. Для домашнего использования лучше выполнить его из жаростойкого металла или нержавейки. Но можно использовать конструкционную сталь. Толщина листа 1,5-2 мм;
• слоя внутренней теплоизоляции. Для домашних печей используют шамотный кирпич или другой теплоизоляционный материал, выдерживающий температуры нагрева до 1000
  0 – 1200⁰;
• стальной корпус можно обложить наружным слоем керамических плиток или огнеупорным кирпичом;
• электрических или газовых нагревательных элементов. Газовые горелки лучше приобретать в специализированных магазинах. Электрическая печь может оснащаться самодельными спиралями из нихрома или фехраля. Толщина проволоки – 1 мм. Фехралевая проволока дешевле, но она уступает нихрому по уровню сопротивлению воздействия агрессивной среды и долговечности спирали;
• системой автоматического или ручного управления работой техники. Установив тепловые датчики вы сможете легко управлять температурным режимом и временем поддержания заданной температуры.

к содержанию ↑

Материалы и элементы для работы

Муфельная печь для плавки алюминия своими руками или закаливания стальных деталей – для производства подготавливаем полный набор материалов. Нам потребуется:

• шамотный кирпич;
• теплоизоляция;
• листовой металл или любой подручный материал. Если есть старый сейф с внутренним слоем песка, значит вам повезло. Такая печь прослужит долгий срок и позволит сэкономить на наружном слое теплоизоляции;
• огнеупорная глина, песок или готовая смесь для кладки кирпича. Для заделывания щелей и пустот можно приобрести огнестойкий герметик или использовать раствор;
• электрический кабель, керамические изоляторы, автомат для подключения в щитке.

к содержанию ↑

Необходимые инструменты

Инструмент должен быть исправным:

• инструмент электрика;
• инструмент каменщика, шпатель;
• сварочный аппарат и средства защиты сварщика;
• сварочные электроды для сваривания конструкционной стали;
• болгарка с защитными очками;
• зачистной и отрезные диски;
• электродрель с набором сверел.

к содержанию ↑

Пошаговая инструкция по изготовлению

Муфельная печь для плавки металла своими руками – для такого прибора лучший вид топлива электричество. С его помощью можно разогреть металл до температуры плавления. Разберем подробно этапы проведения работ по самостоятельному изготовлению нагревательного агрегата.

к содержанию ↑

Изготовление конструкции муфеля

В зависимости от материала и конфигурации корпуса начинаем делать отсек для нагрева металла. Можно сделать печь и без стального каркаса, но тогда потребуется уложить печь в слой теплоизоляции. Используем материалы, способные выдерживать высокие температуры. Но лучше сделать коробку из листового металла или из старой бочки или даже холодильника. Этапы работ:

1. Начинаем готовить блоки для обкладки огнеупорной камеры. Для небольшой камеры понадобится 7 шамотных больших кирпичей. С их помощью можно соорудить прямоугольную или цилиндрическую камеры нагрева и закаливания металла. Если требуется соорудить круглый отсек, понадобится болгаркой вырезать трапециевидные заготовки и предварительно укладывать их в конструкцию, намечая каждую деталь.
2. Подрезав грани, устанавливаем детали на ровную поверхность и несильно стягиваем их проволокой. Проверяем плотность прилегания граней блоков и отсутствие больших зазоров. Если нужно подрезаем блоки и снова собираем всю конструкцию на проволоке.
3. Обеспечив плотность прилегания деталей, выкладываем их в ровный ряд и длиной линейкой размечаем пазы для укладки нагревательных элементов печи – спиралей из нихромовой проволоки. В зависимости от диаметра самодельной или покупной спирали размечаем ряды так, чтобы они не соприкасались между собой. Если это произойдет – это грозит коротким замыканием и сработкой автомата и это в лучшем случае. Минимальный зазор – 20-30 мм.
4. Канавки выбираем дрелью с шарошкой или сверлом или болгаркой. Борозды лучше сделать под небольшим уклоном вниз, чтобы спирали не могли выпасть. Работа кропотливая и требует внимательности, не торопимся.
5. После проверки точности пропилов и исправления, неточных мест стыковки пазов переходим к сборке муфельной конструкции. Закрепляем блоки с помощью термостойкого клея или раствора. Самодельную смесь готовим из равных частей шамотной глины и просеянного кварцевого песка.

Для изготовления муфеля, небольшого по габаритам, можно использовать простую глину. Для этого выполняем несколько дополнительных операций:

1. Из картона или тонкого пластика делаем опалубку для заливки жидкого раствора глины, либо можно использовать обрезанную бочку. Учитываем толщину стенок и размеры корпуса печи.
2. Замачиваем раствор на 2-3 дня, чтобы он растворился и разбух. Такая смесь становится пластичной.
3. После этого заливаем в опалубку раствор. Толщина стенок – 50-70 мм. Обязательно уплотняем и протыкаем его тонким стержнем для удаления пузырей воздуха и монолитности конструкции.
4. Оставляем деталь до полного засыхания глины. Делаем пазы для укладки спиралей или отверстия для установки газовых горелок и вывода проводов.
5. Готовый глиняный муфель обязательно закаляем в печи и только после этого устанавливаем в корпус.

Такая монолитная обожженная конструкция будет прочной и не уступит по характеристикам муфелю из шамотного кирпича.

к содержанию ↑

Готовим и устанавливаем нагревательную спираль

Спираль можно приобрести в магазине или намотать самостоятельно (толщина проволоки нужна – 1,2 мм.):

• Понадобится запас проволоки из нихрома или другого сплава и простой пруток, подходящего сечения. Зажимаем конец прутка и проволоки в тисках и начинаем плотно наматывать спираль.

• Витки можно укладывать вплотную, но без перехлестов. После намотки спираль немного растягиваем по длине, чтобы между витками был определенный зазор.

Далее:

1. Готовые спиральки укладываем в подготовленные пазы в корпусе муфеля и фиксируем скобками из нихрома. Устанавливая скобки, следим, чтобы они не перемкнули виточки между собой. Для крепления еще используют раствор для кладки кирпича из глины и песка. Этот материал не проводит электрический ток.
2. Рассчитанные по мощности спирали обеспечат высокую температуру в печи. Для увеличения производительности и экономии электроэнергии советуем сделать несколько нагревательных контуров, которые можно включать отдельно. Так мы сможем поддерживать необходимую температуру в начале обжига металла и постепенно доводить ее до максимальной.
3. В местах выхода из корпуса закрываем проволоку керамическими предохранителями, а сразу после выхода подключаем медный электрический кабель большого сечения. Заводим кабель в электрический щиток и подключаем его к отдельному автомату. Печь должна быть надежно защищена от токов короткого замыкания, для защиты обязательно заземляем ее и подключаем к отдельному УЗО.

Важно! Для домашней печи лучше использовать нихром. Этот материал способен выдерживать высокую температуру и длительное нахождение в агрессивной среде. Минимальное сечение витков спирали – 1 мм.

Для нагрева деталей можно использовать газовые горелки.

к содержанию ↑

Работы по установке в муфель газовой горелки

Газовый нагревательный элемент лучше приобрести в магазине, хотя народные умельцы могут выполнить эту работу своими руками. Но советуем подумать о безопасности и отправиться в специализированный магазин.

Если вы обладаете опытом изготовления аналогов, такую конструкцию делаем по определенной схеме:

• для изготовления корпуса горелки подготовим отрезок стальной, лучше медной трубки. Диаметр 8-10 мм. Длина заготовки – 150 мм;
• возле одного конца сверлим сквозное отверстие для соединения с газовой трубой или шлангом;
• на боковой стенке размечаем и сверлим несколько отверстий. Отверстие делаем только с одной стороны. Эти отверстия служат для поджигания факела;
• на обоих концах горелки нарезаем резьбы;
• посередине горелки сверлим не сквозное отверстие, оно будет служить для сброса газа;
• торцевую сторону закрываем. Накручиваем заглушку. Ко 2 стороне подсоединяем шланг от газового баллона.

Горелка устанавливается с помощью хомутов. Не забываем установить на подводящем шланге клапана, защищающего от обратного удара.

к содержанию ↑

Финальные работы

Муфельная печь – горн своими руками почти готова. Остается собрать все детали в единую конструкцию. Полость между муфельным устройством и корпусом заполняем свободное пространство утеплителем.

Если нужна печь для плавления небольшого количества металлов, на верхней детали делаем небольшой вырез по габаритам тигля и ужесточаем края прутком или уголками. Теперь после включения печи в работу можно устанавливать тигель с медью или алюминием и расплавлять металл.

После окончания всех работ проверяем правильность сборки и включаем прибор в сеть переменного тока. Сначала печь будет сильно дымить, не пугайтесь – это выгорает смазка, краска или грязь. После первого включения дыма станет значительно меньше.

к содержанию ↑

Правила эксплуатации

Электрические или газовые печи для расплавления материалов или закаливания деталей – приборы повышенной опасности.

Перед началом работ обязательно проверяем надежность подключения к газовой сети или изоляцию проводов и состояние спиралей. В помещении необходимо обеспечить надежную систему вентиляции.

Печь устанавливаем на теплоизоляционную подставку. Лучше взять несколько шамотных кирпичей и склеить их жаростойким клеем.

Не рекомендуем работать в такой одежде, как на фото:

Только спецодежда сможет защитить вас от ожогов при работе с расплавленным металлом. Только спилковые перчатки соответствуют правилам охраны труда. Одежда из плотного материала. Все участки тела должны быть закрыты, обувь из плотной кожи или заменителя. Никаких тапочек или сланцев.

к содержанию ↑

Вывод

Самодельные или промышленные печи для закаливания металла или его плавления – все эти конструкции должны обеспечивать безопасность и комфортность в работе с нагревательными приборами. Сделать конструкцию самостоятельно несложно, справиться сможет даже новичок. Главное внимательно и ответственно выполнять все рекомендации и правила выполнения работ.

Муфельная печь своими руками: снол, виды, цены, модели

Муфельная печь — это нагревательное устройство, внутри которого расположен специальный кожух — муфель. Он отделяет внутреннее рабочее пространство от топки (нагревателей). Таким образом, внутренняя камера защищает рабочую зону от угарных газов, а нагреваемые детали — от взаимодействия с этими газами. Как устроен муфель и изготавливается ли муфельная печь своими руками?

Содержание

• 1 Муфельные печи: преимущества и недостатки
• 2 Муфельные печи: сфера применения
• 3 Как устроены муфельные печи: конструкция
  • 3. 1 Муфель: конструкция и материалы
  • 3.2 Нагревательные элементы
• 4 Виды муфельных печей
• 5 Муфельная печь своими руками
• 6 Печи СНОЛ: цены и модели

Муфельные печи: преимущества и недостатки

Муфель защищает зону нагрева от газов или продуктов испарений нагревательных элементов. Это создаёт условия для термической обработки деталей, для насыщения их поверхности определёнными элементами (углеродом, азотом, хромом). Также муфель используют для переплавки золота, обжига изделий из глины.

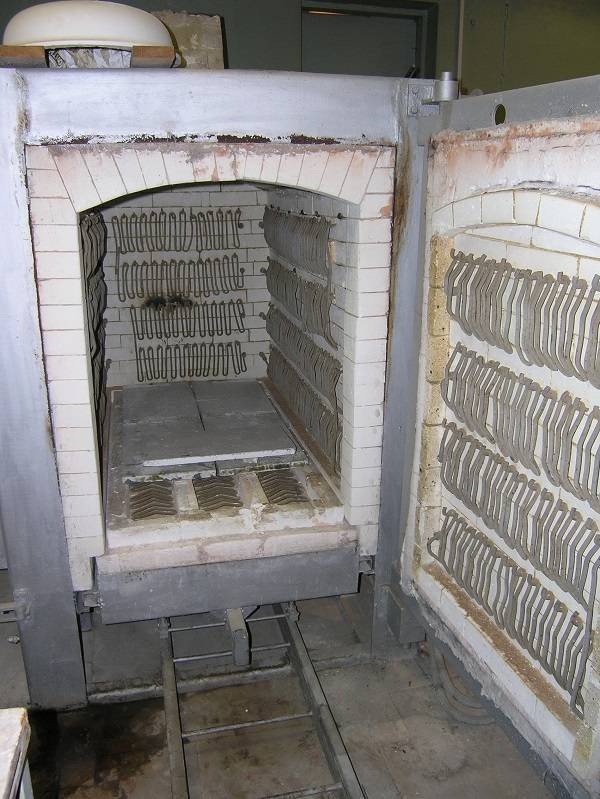

Камера муфельной печи

Кроме защитных свойств, внутренняя камера обеспечивает равномерное распределение температуры по всей рабочей зоне. Это создаёт одинаковые условия для термической обработки деталей на поддоне.

Муфельная печь серийного производства

Из недостатков муфелей стоит отметить низкую скорость нагрева до высоких температур, а значит, сложность скоростных режимов термической обработки в таких печах. Кроме того, разогрев самого муфеля требует дополнительного расхода энергии, а значит муфельные печи — более затратны в эксплуатации, чем печи без муфеля.

Муфельные печи: сфера применения

Перечислим сферу применения муфельных печей:

1. Металлургическое производство и исследования в металлургических лабораториях. В муфельных печах разного размера проводят термическую обработку деталей из различных сплавов — закалку и отжиг, отпуск и состаривание. Также в муфелях проводят насыщение поверхности углеродом, азотом, алюминием, кремнием, другими элементами (цементирование, азотирование, цианирование, диффузная металлизация — хромирование, алитирование).

Муфельная печь на металлургическом производстве

2. Переплавка золота и цветных сплавов, при которых недопустимо насыщение сплава посторонними примесями. В такой переплавке необходимо ограничить контакт сплава с продуктами горения или с продуктами окисления нагревательных элементов.

Переплавка металла в муфельной печи

3. Обжиг керамики — используется в процессе производства керамических изделий (посуды, скульптурных украшений из глины). Высокотемпературный обжиг обеспечивает прочность керамической поверхности и её водостойкость.

Обжиг керамики в муфельной печи

4. Сушка электропроводящих материалов и элементов.

Сушка материалов в муфельной печи

5. Стерилизация инструмента (в медицине).

Стерилизация инструмента в медицине

6. Сжигание (кремация).

Кремация в муфельной печи

Особенности муфельной печи для плавки металлов

Как устроены муфельные печи: конструкция

Главный конструктивный элемент печи — муфель. В его камеру загружают детали для термической обработки (или золото для переплавки, медицинский инструмент для температурной обработки, керамику для обжига). Муфель делают из химически инертного материала.

Камеру муфеля располагают внутри печи. При этом пространство между наружным кожухом и внутренней камерой заполняют теплоизолятором. Качественная теплоизоляция определяет КПД работы устройства, а также его безопасность (ограничивает сильный нагрев кожуха и не допускает возможности обжечься об него).

Камера муфельной печи

Нагревательные элементы располагают снаружи муфеля или в его стенках. Они нагревают внутреннюю камеру, которая в свою очередь передают тепло рабочему пространству. Работой нагревательных элементов управляет регулятор. Он контролирует температуру и время нагрева, весь процесс термической обработки. Уровень автоматического регулирования влияет на цену нагревательного устройства. Чем больше регулирующих функций, тем дороже печь.

Муфель: конструкция и материалы

Для изготовления внутренней камеры используются следующие материалы:

• керамика;
• керамическое волокно;
• корунд;
• огнеупорный (шамотный) кирпич.

Выбор материала для изготовления муфеля определяется условиями работы и предназначением печи. Например, муфель из огнеупорных волокон используется для нагрева в нейтральной среде. Корундовые камеры — можно использовать в химических средах. А вот керамический муфель — универсален. Благодаря инертности его используют для различных задач (переплавки, термической обработки, обжига).

Самодельная конструкция муфельной печи

В один и тот же корпус можно загружать муфели из разных материалов (для разных целей нагрева и обработки). Таким образом, внутренняя камера является сменным элементом, который может иметь вид горшка или колпака, загружаться с боку или сверху. Конструктивно муфели делят на следующие группы:

1. Колпаковые (они загружаются сверху в виде колпака, после нагрева отделяются от пода).
2. Горшковые (также загружаются сверху, но имеют вид ёмкости, от пода не отделяются).
3. Простые (садку загружают с боку печи).

Нагревательные элементы

Для нагрева стенок внутренней камеры устанавливают нагревательные элементы. В качестве них используется проволока из термостойкого металла или сплава. При прохождении тока по проволокам они разогреваются и выделяют тепло. Для увеличения площади отдачи проволоку наматывают в виде спирали.

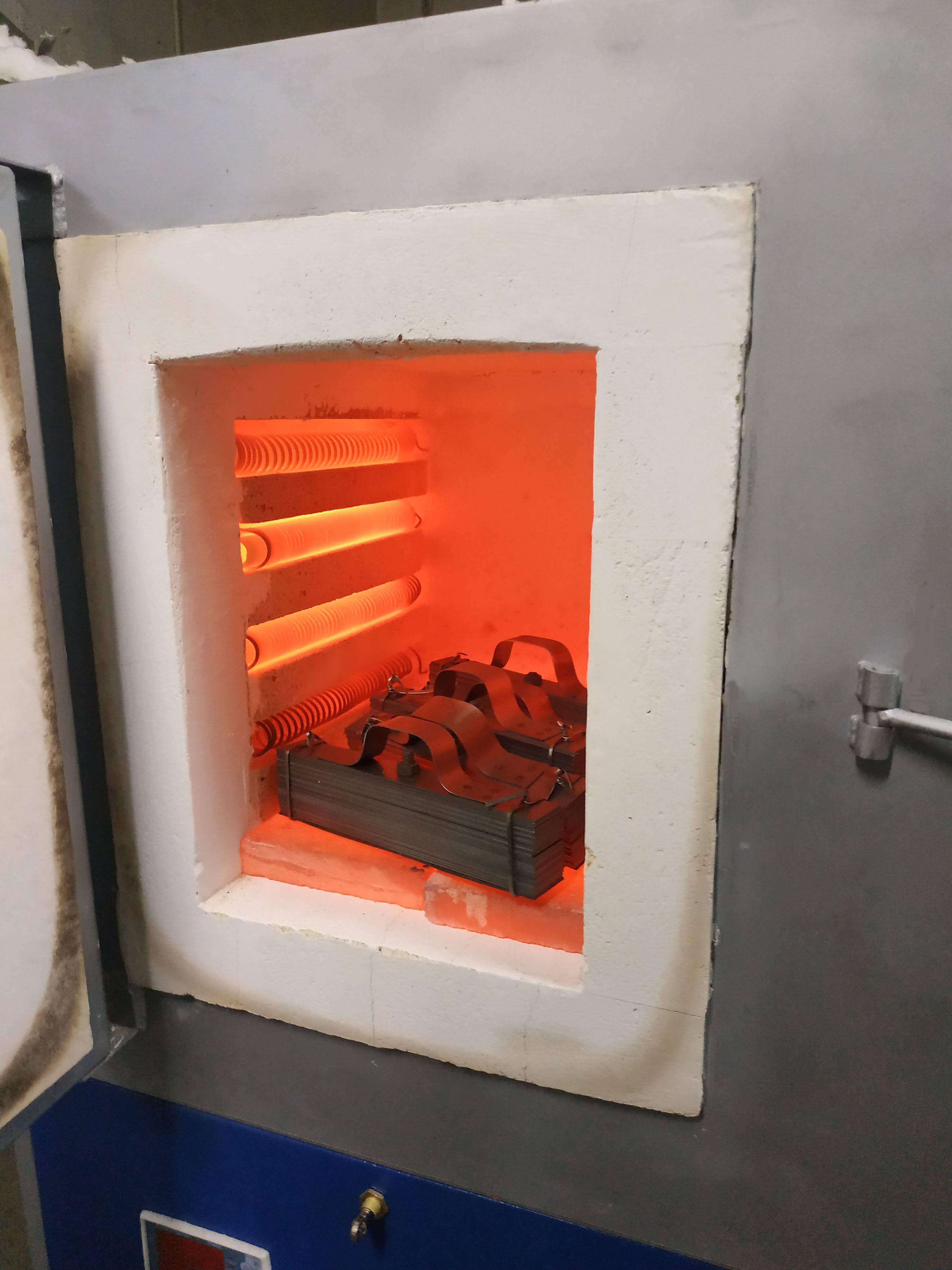

Нагревательный элемент муфельной печи

Также различают открытые и закрытые нагреватели. Открытые нагреватели имеют более высокую скорость нагрева, при поломке — легко заменяются новыми. Но при этом — быстрее окисляются (из-за нагрева) и чаще выходят из строя.

Закрытые нагреватели располагают внутри стенок муфеля. Они защищены от окисления, поэтому более долговечны. Недостатки: более длительный нагрев и большая стоимость ремонта (в случае поломки необходима замена всего муфеля).

Виды муфельных печей

Муфельные печи классифицируют по нескольким признакам. По способу нагрева их делят:

• электрические;

Электрическая муфельная печь

• газовые.

Газовая муфельная печь

По виду защитной атмосферы:

1. Воздушные (муфель ограничивает смешивание воздуха между рабочим пространством и нагревателями).
2. Вакуумные (внутри муфеля создают разреженное пространство — вакуум).
3. Печи со специальной атмосферой — пространство внутри муфеля заполняют специальным газом (инертным, азотирующим, восстанавливающим и др.).

Рабочая температура внутри печи может варьироваться от +400ºC до 2500ºC. По этому признаку муфельные печи классифицируют на типы:

1. Для умеренного нагрева — до 500ºC.
2. Для средних температур — до 900ºC.
3. Для высоких температур — до 1400ºC.
4. Для сверх высоких температур — до 2000-2500ºC.

Примечание: Температура нагрева определяет цену печи. Чем сильнее нагревает печь, тем выше её стоимость. Кроме того, цены муфелей зависят от размеров и функциональной оснастки (наличия термопар, вида нагревателей, автоматики).

Муфельная печь своими руками

В домашних условиях своими руками можно собрать простую конструкцию печи. При этом муфельная печь «своими руками» будет работать на электричестве. Главный элемент — муфель — можно изготовить из глины или сложить из шамотного кирпича.

Для глиняного муфеля делают заготовку из картона или фанеры. Полученный короб покрывают слоем глины толщиной от 1 см, сушат до затвердевания (3-5 дней) и обжигают в угольной печи. Температура обжига составляет 700-800ºC. Этого достаточно для остекловывания глиняной структуры и получения прочной внутренней камеры.

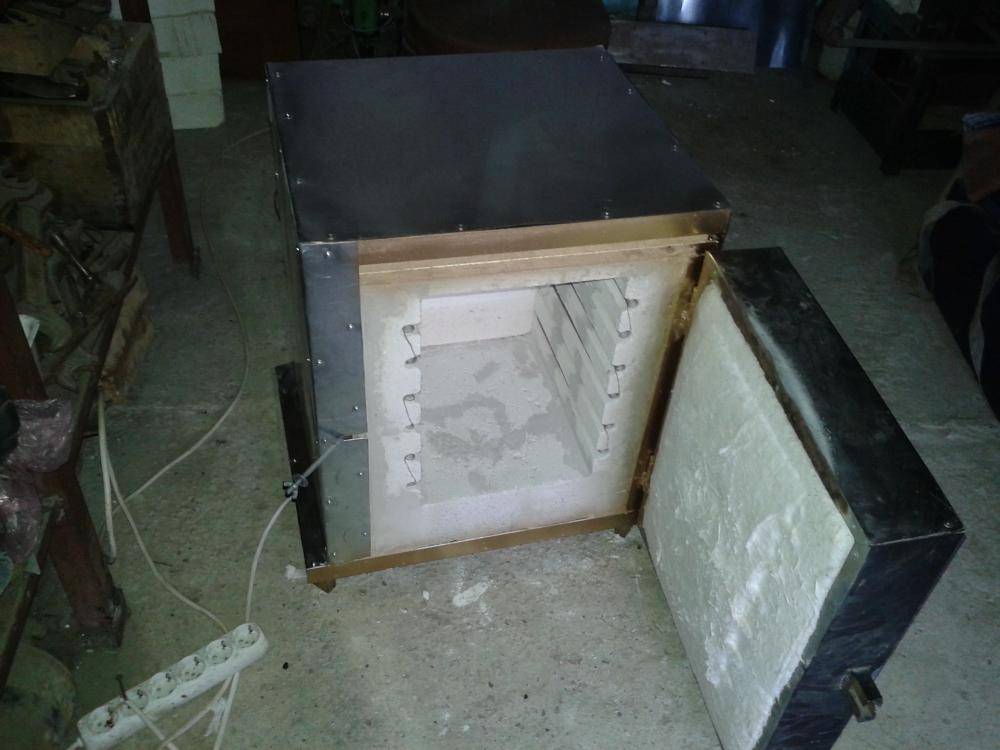

Муфельная печь, изготовленная своими руками

Полученный керамический муфель обматывают проволокой (нихромовой или фехралевой, диаметром 1 мм) — она будет работать в качестве нагревательного элемента. Для того чтобы закрепить проволоку на кожухе, её покрывают вторым слоем глины (который также сушат и обжигают в угольной печи). Концы проволоки для дальнейшего подключения к электросети отставляют открытыми.

Для складывания шамотного муфеля в каждом кирпичике проделывают канавки (для расположения нагревательных спиралей). После складывания кирпичей в канавках располагают спиральную проволоку. Для закрепления в канавках спираль обмазывают глиной или укрепляют проволокой.

Готовую внутреннюю камеру размещают в металлическом корпусе. Его сваривают из листов стали толщиной 2 мм и более. В корпусе оставляют отверстия для подсоединения к нагревательной проволоке.

Внутрь кожуха помещают готовый муфель, подсоединяют контакты и делают теплоизоляцию. В качестве изолирующего материала используют базальтовую вату или асбестовую крошку (асбест — более вредный вариант, при его нагреве выделяются канцерогены).

Примечание: Такая муфельная печь своими руками позволяет обжигать изделия из керамики. Для металлургического отжига или переплавки цветных сплавов необходима печь промышленного производства.

Самостоятельное изготовление муфельной печи

Печи СНОЛ: цены и модели

Производитель электропечей СНОЛ (SNOL) предлагает различные нагревательные печи и камеры. Муфельные варианты СНОЛ — это лабораторные электропечи для термической обработки деталей в воздушной среде. Они обустроены электрическими спиральными нагревателями и прямоугольной внутренней камерой. Сфера применения печей СНОЛ: термическая и химико-термическая обработка, нагрев образцов, прокаливание.

Модельный ряд СНОЛ предоставляет печи с разными рабочими температурами и разным объёмом рабочего пространства. Рабочие температуры СНОЛ составляют 100-1300ºC. В моделях под заказ рабочие температуры могут быть выше — до 1600ºC. Объём рабочих камер — 3, 6 или 10 л. Используются полузакрытые и закрытые нагреватели. В модификациях с объёмом рабочей камеры 3 и 6 л нагреватели расположены с трёх сторон. В модификациях с камерой 10 л — нагреватели с 4-х сторон внутренней камеры.

Муфельная печь SNOL

Материал муфеля — керамика или волокно. Есть модели СНОЛ, в которых внутренняя камера выполнена из нержавеющей стали, из кирпича. Модульная конструкция печи позволяет при необходимости быстро и несложно заменить любой элемент.

Качество и надёжность работы нагревательных устройств СНОЛ обеспечивают японские программируемые терморегуляторы, фехралевые нагреватели.

Цены на печи СНОЛ — демократичны.

Муфельная печь — устройство, необходимое для работы металлургической лаборатории. Оно также востребовано в ювелирном деле и керамическом производстве, используется в медицине (для обработки инструмента). Конструкция отличается простотой. Для отжига керамических изделий муфель можно изготовить своими руками. Для более ответственных видов химико-термической обработки лучше приобрести печь заводского изготовления. Это будет гарантировать её качество и безопасность.

Описание работы муфельной печи Snol-7. 2/1100
