Греющий кабель для водопровода: выбираем обогрев труб

Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.

Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.

В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.

Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание.

Если температура опускается до 5 градусов питание в кабеле восстанавливается.

Виды греющего кабеля для трубопровода:

— резистивный
— саморегулирующийся

Резистивный кабель — это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, теплые полы или трубы d= до 4 см).

Греющий кабель для водопровода


У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.

Данный тип кабеля включает в себя:

— одну или две нагревательные жилы
— слоя изоляции
— экран-сетку

— защитную оболочку

Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.

Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.

Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.

Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.

Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.

Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.

Плюсы от применения саморегулирующегося провода

Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т.д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.

Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:

— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода
— полупроводящая матрица
— несколько слоев термопластической изоляции
— оплетка из медной сетки
— наружная защитная оболочка

Греющий кабель внутри и снаружи трубы


Достоинства саморегулирующегося провода:

— возможность нарезки
— удобство монтажа
— длительный период использования

Как правильно выполнить установку греющего кабеля для водопровода

Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.

Существуют два основных способа монтажа греющего провода

1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод хорошо утеплен и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.

2. Внутренняя прокладка греющего провода.

Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.

Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.

При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.

Монтаж греющего кабеля


Основные способы крепления провода к трубе

1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.

2. Подвешивание провода нужной длины по трубе в виде петель.

В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.

3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.

Как правильно подобрать греющий кабель для труб

В нашем суровом климате одной только теплоизоляцией водопроводных и канализационных труб не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.

Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера.

Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.

Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.

Читайте также:

​Греющий кабель для водопровода | Блог

Если водопровод замерзает – жди неприятностей. Образующиеся в трубах сосульки могут достигать иногда в длину до нескольких метров. Для удаления таких пробок нужно приложить немало усилий. При низкой температуре и продолжительных заморозках обычная теплоизоляция не поможет, поэтому нужно искать дополнительный вариант. Самый действенный способ в данном случае — применение саморегулирующегося греющего кабеля для водопровода, способного поддерживать нужную температуру. Он обеспечит хороший обогрев, а также предотвратит образование конденсата.

Применение греющего кабеля

Для обогрева систем канализации и водоснабжения уже давно используются специальные провода. Что представляет собой греющий кабель? Это обычный кабель, нагрев которого регулируется путем непосредственного регулирования электрического сопротивления.

Греющий кабель для водопровода используется для того, чтобы при минусовой температуре вода не замерзала на участках труб, проходящих по улице. Провод обычно включают тогда, когда температура воздуха на улице понижается до 5°С, чтобы при дальнейшем похолодании он защитил водопровод от замерзания. А если включить подогрев, когда температура уже минусовая, потребуется какое-то время, чтобы успевшая замерзнуть жидкость растаяла. А пока вода будет постепенно таять, напор в водопроводе будет низким.

Устройство греющего кабеля

Кабель для нагрева труб состоит из холодного (электрического), горячего (нагревательного) проводников, термоограничителя и штепсельной вилки. Проводники соединены друг с другом лазерной спайкой.

Поскольку внешняя изоляция греющего кабеля бесшовная, он абсолютно защищен от проникновения влаги, от химического и высокотемпературного воздействия. Термоограничитель регулирует температуру трубы и отключает питание, при возрастании температуры до 15°С. При охлаждении до 5°С питание вновь включается. Так электроэнергия экономится по максимуму.

Ранее нагревающий кабель использовался только для подогрева трубопроводов промышленного назначения, сейчас же системы кабельного обогрева получили широкое применение в домашнем хозяйстве.

Преимущества использования греющего кабеля для водопровода:

1. Надежность. Правильно проведенный расчет и грамотная установка обогревающей системы предотвратят замерзание водопроводной трубы в течение всего времени ее использования.

2. Универсальность. Саморегулирующийся греющий кабель можно подключить к трубопроводу, расположенному на улице или под землей. Провод можно прокладывать как по поверхности водопровода, так и внутри него.

3. Безопасность. Греющий кабель используется также для подогрева водопровода с питьевой водой.

4. Экономичность. Мощность подогрева регулируется самостоятельно, в зависимости от температуры окружающей среды.

5. Легкость в эксплуатации. Приводится в действие очень просто: кабель закрепляют на сети водоснабжения и затем включается в розетку.

Как произвести монтаж греющего кабеля

Утепление водопровода – задача сложная, но не терпящая отлагательств. Для этой цели и используется греющий кабель. Температуру кабельного обогрева можно изменять, варьируя величину сопротивления устройства. Греющий кабель можно установить как внутри трубы, так и снаружи. В любом случае его подбирают с таким расчетом, чтобы потери тепла водопроводной сети не превышали количества тепла, выделяемого системой.

Кабель можно укладывать параллельными рядами либо спиралью. Крепление обеспечивается стягивающей металлической сеткой или липкой лентой. Для лучшего сохранения тепла снаружи трубу с нагревательным кабелем обматывают фольгой. С задачей монтажа греющего кабеля лучше всего, конечно, справятся специалисты.

Подбор греющего кабеля для водопровода

Греющий провод подбирают в соответствии с задачами, которые решает система обогрева. К примеру, греющие кабели могут быть использованы как для применения в частных домах, коттеджах и на загородных участках, так и в коммунальных системах обогрева – для защиты водопроводов, водостоков и канализационных систем от замерзания. В этом случае необходима система небольшого размера.

Для указанных целей, как правило, подходит греющий кабель мощностью 50-60 Вт/м. Этого будет достаточно для того, чтобы растопить снег и лед. Более высокая мощность в данном случае нерациональна.

В заключении хочется еще раз отметить важность установки греющего кабеля в системах водоснабжения, канализации и водостоков. Правильно подобрав провод, можно предотвратить замерзание водопровода, а также избежать низкого напора воды.

Саморегулирующийся греющий кабель для обогрева

На протяженных участках труб или кровли можно использовать резистивный нагревающийся кабель. Во-первых, он дешевле, во-вторых, дает хорошее количество тепла при невысоком стартовом токе.

Однако все это актуально только на длинных отрезках схемы обогрева объекта. Если в плане перехлест проводников, если конфигурация поверхности сложная, целесообразно купить саморегулирующиеся кабели для обогрева труб, заказав их оптом в нашем интернет-магазине.

Саморегулируемый кабель для обогрева труб — недорого в магазине в Москве.

Такой вид проводника дольше прослужит, его длину можно менять. Кроме того, его можно перехлестывать по любой схеме. Саморегулирующиеся кабели для эффективного обогрева кровли и труб – выгодная покупка. А в нашей компании предлагаются и сезонные скидки от прайс-листа.

Резистивный кабель можно положить в систему обогрева только в том виде, в каком вы его приобрели, не меняя длину. Особенности саморегулирующихся кабелей для обогрева крыши и труб позволяют комбинировать его как это будет необходимо.

Закажите доставку кабелей по самой низкой цене через наш каталог.

Технические характеристики саморегулирующегося кабеля обогрева

Свойство Значение
Мощность 10-33 Вт/м при 10C
Материал Полиолефин/Тефлон
Питание 230 В (50Гц)
Максимальная температура кабеля 65C-80C
Максимальная температура окружающей среды (для выключенного кабеля) 85C-100C
Минимальный диаметр изгиба 2,5 см (внутренний)
Токоведущие провода 1,1 мм2, 16 скрученных жил
Экран 20 AWG, медный, 24×0,3 мм, сечение 1,7 мм2
Сопротивление оплетки 18,2 Ом/м

Правильный монтаж греющего кабеля для трубопровода

Особенности и основные правила установки и эксплуатации кабеля

В нашей предыдущей статье, посвященной защите от замерзания труб и обогрева их нагревательным кабелем, мы рассмотрели основные параметры и типы греющего оборудования, однако, многие покупатели задаются вопросами о специфике и вариантах монтажа греющего кабеля для водопровода.

Стоит отметить, что греющий кабель и терморегулятор монтируются в соответствии с Правилами устройства электроустановок.

Требования, предъявляемые к монтажу провода для обогрева водопроводных труб

  • Радиус изгиба кабеля для обогрева водопроводной трубы не должен превышать минимальный.
  • Кабель обогрева труб водопровода не должен лежать на острых предметах, например, на поверхностных задирах,натеках и брызгалах металла, оставшихся после сварки.
  • Перед монтажом кабеля обогрева труб водопровода труба должна быть проверена на отсутствие протечек и повреждений.
  • Смотанный в рулон греющего кабеля запрещено включать внутри трубы.
  • Водопровод после монтажа системы обогрева водоснабжения должен быть теплоизолирован.

Варианты монтажа греющего кабеля по поверхности обогреваемой трубы

Для достижения требуемой мощности:

♦ Кабель для наружного обогрева труб укладывают продольно вдоль трубы в одну или несколько параллельных ниток в зависимости от расчетной мощности

♦ В случае, когда длина кабеля больше длины обогреваемой трубы, кабель электрообогрева трубопроводов обматывают спирально вдоль трубы.


Основные компоненты греющей системы для трубопроводов и её устройство

Пять основных элементов, входящих в состав нагревательной кабельной системы для трубопроводов:

1) Нагревательный кабель (резистивный или саморегулирующийся).

2) Терморегулятор (является обязательным при монтаже резистивного кабеля).

3) Электроустановочные изделия (УЗО, магнитные пускатели), устанавливаемые в шкаф управления (ШУ).

4) Фольгоскотч.

5) Теплоизоляция.

Специфика устройства системы трубогрея подразумевает конструкцию, в которой у резистивного (двухжильного) или саморегулирующегося термокабеля на одном конце смонтирована концевая муфта, а на другом — соединительная муфта, служащая для связи с силовым кабелем, который подключается к источнику питания.

Монтаж греющего кабеля для обогрева водостоков, труб и кровли

У полиэтиленовых и пластиковых труб для равномерного распределения тепла по трубе необходимо предварительно сделать прослойку с помощью алюминиевой фольги.

Греющий кабель для обогрева кровли и водостоков, установленный на поверхность трубы, фиксируют с помощью клейкой алюминиевой ленты или иных термостойких лент, обеспечивающих плотный контакт между электрокабелем и трубой. Закрепление на трубе саморегулирующегося обогревающего кабеля для водопровода по выгодной цене должно проводиться так, чтобы при этом не повредить кабель. В местах крепления вентилей или фланцев петли кабеля длиной до 1,5 м тщательно крепятся к ним, оставляя возможность разъединения труб при необходимости. Сопротивление электрокабеля и сопротивление изоляции кабеля обязательно проверяются после установки кабеля на трубу.

Не допускается пересечений резистивного кабеля при монтаже внутренних водостоков. Саморегулирующийся греющий кабель для водостоков может быть смонтирован с перехлестом. Кабель нагревающий саморегулирующийся для труб при этом не перегорит. Тем не менее, самопересечение электрокабеля не желательно, поскольку греющий кабель в своей работе может саморегулироваться не температурой трубы, а температурой соприкасающегося отрезка кабеля. Поэтому пересечение необходимо использовать только в случаях, когда без этого невозможно обойтись: например, при монтаже на вентили, фланцы или опоры

Провод греющий для труб прихватывается к трубе липкой алюминиевой лентой. Лучший термический контакт достигается, если греющий кабель монтируется липкой алюминиевой лентой к трубе по всей длине. Это предохраняет кабель для обогрева водопровода от контакта с теплоизолятором и создает хороший тепловой контакт с трубой.

При монтаже теплоизоляции необходимо тщательно защитить её от попадания влаги. В некоторых случаях, после теплоизоляции укладывают гидроизоляцию.

При монтаже греющего кабеля для трубопровода важную роль играет верный расчет необходимой длины и мощности нагревательного кабеля, поэтому мы рекомендуем воспользоваться формой расчета мощности для обогрева труб, представленной в нашем Интернет-магазине «Энерджи.рус».

Термодатчик управления обогревом водостоков и его кабель крепятся к трубе так же, как и нагревательный кабель. Термодатчик при приклейке надо расположить так, чтобы он находился посередине между нитями нагревательного кабеля, по возможности на верхней части обогреваемой трубы.

На всех трубах должны быть информационные таблички, говорящие о том, что на трубе помещен электрический нагревательный кабель. Если обогрев трубопровода греющим кабелем проходит в земле, то на плитах, закрывающих трассу трубопровода с подогревом или непосредственно в грунте над кабелем, должна быть красная или желтая пластиковая лента, предупреждающая о прохождении трубопровода с подогревом.

При укладке термокабеля на холоде, или если он стал жестким и плохо ложится, его нужно размотать и включить на непродолжительное время. После того как греющий кабель нагреется, он вновь станет гибким.

Таким образом, при соблюдении всех требований и правил по монтажу греющего кабеля для водопровода, система электрообогрева будет исправно и эффективно служить Вам долгие годы.

Купить греющий кабель саморегулирующийся для обогрева труб можно в интернет-магазине «Энерджи.рус» по отличным ценам и с доставкой по всей России.

Как подключить кабель для обогрева труб

Отвечает:

Михаил Смирнов

25.01.2016

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

  • строительный фен;
  • бокорезы или ножницы;
  • кримпер для обжима гильз или плоскогубцы;
  • стриппер для снятия изоляции, вместо него можно применить нож;
  • плоскогубцы с узкими носами;
  • обычные плоскогубцы;
  • нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.
Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.


Для обогрева труб и канализаций

Кабели серии SRL 30-2 предназначены для обогрева полов и труб водоснабжения. В отличие от обычных нагревательных кабелей, работающих на принципе нагрева металлических проводников, при прохождении через них электрического тока, саморегулирующийся греющий кабель работает на принципе нагрева полупроводниковой матрицы находящейся между жилами (использование свойств Положительного Температурного Коэффициента).

ПТК (Положительный Температурный Коэффициент), экспериментально наблюдаемый Dr. Herman (США) в 1950 годах, характеризуется изменением выходной мощности нагревательного кабеля, в результате  изменения температуры окружающей среды. Нагревательный кабель с положительным ПТК производит больше тепла, если температура окружающей среды понижается, и меньше тепла, если температура окружающей среды повышается.

Кабели серии SRL являются саморегулирующимися греющими кабелями, с низким потреблением электроэнергии. Кроме того, частицы углерода, участвующие в генерации тепла, испускают значительное количество дальних инфракрасных лучей, что способствует нагреву с помощью энергии излучения. ИК излучение является полезным  для здоровья человека.

При изготовлении кабеля серии SRL применяется технология разработанная и запатентованная  компанией FINE Korea » Метод открытого отжига». Технология позволяет поддерживать заявленное количество начальной теплоотдачи (мощности) при длительной эксплуатации кабеля. Уменьшить пусковые токи, при включении питания, до двух раз меньше по амплитуде, в сравнении с продукцией других компаний. Это приводит к значительной экономии энергии, а также к уменьшению тока автомата защитного отключения.  Уменьшает потери работоспособности при внешних тепловых воздействиях.

Схема строения кабеля:

  1. Медная шина
  2. Саморегулирующийся проводящий сердечник
  3. Модифицированная изоляция
  4. Модифицированная  внешняя термоизоляция

  1. Продолжительный срок службы — В процессе производства кабель дополнительно обрабатывается при повышенной температуре с промежуточным отжигом, что придает ему устойчивость к изменению теплоотдачи  в течение всего срока службы.
  2. Низкое потребление электроэнергии —  обусловлено применением свойств Положительного Температурного Коэффициента (ПТК).
  3. Излучение инфракрасных лучей — Кабели серии SRL не только подогревают пол и излучают инфракрасные лучи, которые полезны для здоровья, но и позволяют чувствовать себя более комфортно и экономить на стоимость обогрева помещения.
  4. Безопасность — Кабели серии SRL разработаны с применением технологии минимизирования возможности получения теплового удара при возникновении  физического контакта с поверхностью кабеля.
  5. Отличная термостойкость — В процессе производства кабель подвергается вулканизации с образованием поперечных межмолекулярных связей, что обеспечивает такие же термореактивные свойства, как и у «сшитого» полиэтилена (сетчатая молекулярная структура).
  6. Резка на необходимую длину — Сердечник кабеля состоит из бесконечных параллельных связей частиц углерода, что позволяет отрезать кабель на отрезки требуемой длины.

Характеристики кабеля и проектная информация:

Номинальная выходная мощность30 Вт / м
Максим. поддержание температуры100°С
Максимальная длина электроцепи70 м
Рабочее напряжение~ 220В
назад
Мощность 30 Вт / м
Производитель: Fine Korea

Нагревающий кабель для обогрева полов, труб водоснабжения и снеготаяния. Оплетка из медной луженой проволоки.

Кабели серии SRF30-2CR предназначены для обогрева полов, труб водоснабжения и снеготаяния. В отличие от обычных нагревательных кабелей, работающих на принципе нагрева металлических проводников, при прохождении через них электрического тока, саморегулирующийся греющий кабель работает на принципе нагрева полупроводниковой матрицы находящейся между жилами (использование свойств Положительного Температурного Коэффициента).

ПТК (Положительный Температурный Коэффициент), экспериментально наблюдаемый Dr. Herman (США) в 1950 годах, характеризуется изменением выходной мощности нагревательного кабеля, в результате  изменения температуры окружающей среды. Нагревательный кабель с положительным ПТК производит больше тепла, если температура окружающей среды понижается, и меньше тепла, если температура окружающей среды повышается.

Кабели серии SRF являются саморегулирующимися греющими кабелями, с низким потреблением электроэнергии. Кроме того, частицы углерода, участвующие в генерации тепла, испускают значительное количество дальних инфракрасных лучей, что способствует нагреву с помощью энергии излучения. ИК излучение является полезным  для здоровья человека.

При изготовлении кабеля серии SRF применяется технология разработанная и запатентованная  компанией FINE Korea » Метод открытого отжига».Технология позволяет поддерживать заявленное количество начальной теплоотдачи (мощности) при длительной эксплуатации кабеля. Уменьшить пусковые токи, при включении питания, до двух раз меньше по амплитуде, в сравнении с продукцией других компаний. Это приводит к значительной экономии энергии, а также к уменьшению тока автомата защитного отключения.  Уменьшает потери работоспособности при внешних тепловых воздействиях.

Схема строения кабеля:

  1. Медный провод
  2. Саморегулирующийся проводящий сердечник
  3. Модифицированная полиолефиновая изоляция
  4. Медная луженая оплетка
  5. Модифицированная полиолефиновая внешняя оболочка



  1. Продолжительный срок службы — В процессе производства кабель дополнительно обрабатывается при повышенной температуре с промежуточным отжигом, что придает ему устойчивость к изменению теплоотдачи  в течение всего срока службы.
  2. Низкое потребление электроэнергии —  обусловлено применением свойств Положительного Температурного Коэффициента (ПТК).
  3. Излучение инфракрасных лучей — Кабели серии SRF не только подогревают пол и излучают инфракрасные лучи, которые полезны для здоровья, но и позволяют чувствовать себя более комфортно и экономить на стоимость обогрева помещения.
  4. Безопасность — Кабели серии SRF разработаны с применением технологии минимизирования возможности получения теплового удара при возникновении  физического контакта с поверхностью кабеля.
  5. Отличная термостойкость — В процессе производства кабель подвергается вулканизации с образованием поперечных межмолекулярных связей, что обеспечивает такие же термореактивные свойства, как и у «сшитого» полиэтилена (сетчатая молекулярная структура).
  6. Резка на необходимую длину — Сердечник кабеля состоит из бесконечных параллельных связей частиц углерода, что позволяет отрезать кабель на отрезки требуемой длины.

Характеристики кабеля и проектная информация:

Номинальная выходная мощность30 Вт/м
Максимум поддержание температуры65°С
Максимум прерывистого воздействия температуры85°С
Максимальная длина электроцепи70 метров
Рабочее напряжение220 В
назад
Мощность 30 Вт / м
Производитель: Fine Korea

Является высокоэффективным нагревательным кабелем для защиты трубопроводов от обмерзания, так и для поддержания заданной температуры труб горячего водоснабжения.

Кабели серии HWSRL являются высокоэффективными нагревательными кабелями как для защиты трубопроводов и оборудования от обмерзания, так и для поддержания заданной температуры труб горячего водоснабжения.

Кабели серии HWSRL регулируют свою выходную тепловую мощность так, чтобы компенсировать изменения между температурой воды в трубопроводе и температурой окружающей среды с помощью свойств ПТК (Положительного Температурного Коэффициента), характерного для нагревательного кабеля.

Кабели серии HWSRL очень эффективны для защиты труб горячего водоснабжения от обмерзания благодаря низкому потреблению электроэнергии.

Кабели серии HWSRL устраняют необходимость разработки сложных рециркуляционных систем со всем множеством насосов, труб, клапанов и т.д., тем самым обеспечивая низкую стоимость монтажа.

Кроме того, сердечник и термоизоляция кабеля обработаны методом вулканизации, что обеспечивает отличную термостойкость и устойчивость кабеля при длительной эксплуатации.

Конструкция кабеля:

  1. Медный провод
  2. Саморегулирующийся проводящий сердечник
  3. Модифицированная полиолефиновая изоляция
  4. Внутренняя связующая оболочка
  5. Модифицированная полиолефиновая внешняя термоизоляция

Характеристики кабеля и проектная информация:

Тип медной шины18 AWG
Номинальная выходная мощность30 Вт/м
Максимально поддерживаемая температура95°С
Максимальная кратковременная температура воздействия100°С
Максимальная длина электроцепи150 метровHWSRL10-2
100 метровHWSRL30-2
Рабочее напряжение~ 220 В
назад
Мощность 40 Вт / м
Производитель: Fine Korea

Нагревающий саморегулирующийся кабель для обогрева пола и труб водоснабжения

Кабели серии SRL 40-2 предназначены для обогрева полов и труб водоснабжения. В отличие от обычных нагревательных кабелей, работающих на принципе нагрева металлических проводников, при прохождении через них электрического тока, саморегулирующийся греющий кабель работает на принципе нагрева полупроводниковой матрицы находящейся между жилами (использование свойств Положительного Температурного Коэффициента).

ПТК (Положительный Температурный Коэффициент), экспериментально наблюдаемый Dr. Herman (США) в 1950 годах, характеризуется изменением выходной мощности нагревательного кабеля, в результате  изменения температуры окружающей среды. Нагревательный кабель с положительным ПТК производит больше тепла, если температура окружающей среды понижается, и меньше тепла, если температура окружающей среды повышается.

Кабели серии SRL являются саморегулирующимися греющими кабелями, с низким потреблением электроэнергии. Кроме того, частицы углерода, участвующие в генерации тепла, испускают значительное количество дальних инфракрасных лучей, что способствует нагреву с помощью энергии излучения. ИК излучение является полезным  для здоровья человека.

При изготовлении кабеля серии SRL применяется технология разработанная и запатентованная  компанией FINE Korea » Метод открытого отжига».Технология позволяет поддерживать заявленное количество начальной теплоотдачи (мощности) при длительной эксплуатации кабеля. Уменьшить пусковые токи, при включении питания, до двух раз меньше по амплитуде, в сравнении с продукцией других компаний. Это приводит к значительной экономии энергии, а также к уменьшению тока автомата защитного отключения.  Уменьшает потери работоспособности при внешних тепловых воздействиях.

Схема строения кабеля:

  1. Медная шина
  2. Саморегулирующийся проводящий сердечник
  3. Модифицированная изоляция
  4. Модифицированная  внешняя термоизоляция

>

  1. Продолжительный срок службы — В процессе производства кабель дополнительно обрабатывается при повышенной температуре с промежуточным отжигом, что придает ему устойчивость к изменению теплоотдачи  в течение всего срока службы.
  2. Низкое потребление электроэнергии —  обусловлено применением свойств Положительного Температурного Коэффициента (ПТК).
  3. Излучение инфракрасных лучей — Кабели серии SRL не только подогревают пол и излучают инфракрасные лучи, которые полезны для здоровья, но и позволяют чувствовать себя более комфортно и экономить на стоимость обогрева помещения.
  4. Безопасность — Кабели серии SRL разработаны с применением технологии минимизирования возможности получения теплового удара при возникновении  физического контакта с поверхностью кабеля.
  5. Отличная термостойкость — В процессе производства кабель подвергается вулканизации с образованием поперечных межмолекулярных связей, что обеспечивает такие же термореактивные свойства, как и у «сшитого» полиэтилена (сетчатая молекулярная структура).
  6. Резка на необходимую длину — Сердечник кабеля состоит из бесконечных параллельных связей частиц углерода, что позволяет отрезать кабель на отрезки точной требуемой длины.

Характеристики кабеля и проектная информация:

Номинальная выходная мощность40 Вт / м
Максим. поддержание температуры100°С
Максимальная длина электроцепи70 м
Рабочее напряжение~ 220В
назад
Мощность 40 Вт / м
Производитель: Fine Korea

Нагревающий кабель для обогрева полов, труб водоснабжения и снеготаяния. Оплетка из медной луженой проволоки.

Кабели серии SRF40-2CR предназначены для обогрева полов, труб водоснабжения и снеготаяния. В отличие от обычных нагревательных кабелей, работающих на принципе нагрева металлических проводников, при прохождении через них электрического тока, саморегулирующийся греющий кабель работает на принципе нагрева полупроводниковой матрицы находящейся между жилами (использование свойств Положительного Температурного Коэффициента).

ПТК (Положительный Температурный Коэффициент), экспериментально наблюдаемый Dr. Herman (США) в 1950 годах, характеризуется изменением выходной мощности нагревательного кабеля, в результате  изменения температуры окружающей среды. Нагревательный кабель с положительным ПТК производит больше тепла, если температура окружающей среды понижается, и меньше тепла, если температура окружающей среды повышается.

Кабели серии SRF являются саморегулирующимися греющими кабелями, с низким потреблением электроэнергии. Кроме того, частицы углерода, участвующие в генерации тепла, испускают значительное количество дальних инфракрасных лучей, что способствует нагреву с помощью энергии излучения. ИК излучение является полезным  для здоровья человека.

При изготовлении кабеля серии SRF применяется технология разработанная и запатентованная  компанией FINE Korea » Метод открытого отжига».Технология позволяет поддерживать заявленное количество начальной теплоотдачи (мощности) при длительной эксплуатации кабеля. Уменьшить пусковые токи, при включении питания, до двух раз меньше по амплитуде, в сравнении с продукцией других компаний. Это приводит к значительной экономии энергии, а также к уменьшению тока автомата защитного отключения.  Уменьшает потери работоспособности при внешних тепловых воздействиях.

Схема строения кабеля:

  1. Медный провод
  2. Саморегулирующийся проводящий сердечник
  3. Модифицированная полиолефиновая изоляция
  4. Медная луженая оплетка
  5. Модифицированная полиолефиновая внешняя оболочка



  1. Продолжительный срок службы — В процессе производства кабель дополнительно обрабатывается при повышенной температуре с промежуточным отжигом, что придает ему устойчивость к изменению теплоотдачи  в течение всего срока службы.
  2. Низкое потребление электроэнергии —  обусловлено применением свойств Положительного Температурного Коэффициента (ПТК).
  3. Излучение инфракрасных лучей — Кабели серии SRF не только подогревают пол и излучают инфракрасные лучи, которые полезны для здоровья, но и позволяют чувствовать себя более комфортно и экономить на стоимость обогрева помещения.
  4. Безопасность — Кабели серии SRF разработаны с применением технологии минимизирования возможности получения теплового удара при возникновении  физического контакта с поверхностью кабеля.
  5. Отличная термостойкость — В процессе производства кабель подвергается вулканизации с образованием поперечных межмолекулярных связей, что обеспечивает такие же термореактивные свойства, как и у «сшитого» полиэтилена (сетчатая молекулярная структура).
  6. Резка на необходимую длину — Сердечник кабеля состоит из бесконечных параллельных связей частиц углерода, что позволяет отрезать кабель на отрезки требуемой длины.

Характеристики кабеля и проектная информация:

Номинальная выходная мощность40 Вт/м
Максимум поддержание температуры65°С
Максимум прерывистого воздействия температуры85°С
Максимальная длина электроцепи70 метров
Рабочее напряжение220 В
назад

Греющий кабель для обогрева труб водопровода

Греющий кабель применяется для предотвращения замерзания воды в трубе, делается это путем нагревания.

Разберем какие бывают греющие кабели и что за механизм находится в основе их работы. Греющий кабель бывает резистивный и саморегулирующейся. Резистивный опять же бывает разных видов: одножильный и двужильный, а также еще один подвид – зонально-резистивный.





Слева резистивный, справа саморегулирующий греющий кабель.

Резистивный греющий кабель для водопровода

Резистивный кабель от слова резистивность, что означает сопротивляемость. Принцип его работы очень прост: внутри этого кабеля жила из сплава с большим сопротивлением. Когда по нему проходит ток, кабель выделяет тепло. Соответственно если жила одна, то к источнику питания необходимо подсоединить оба противоположных конца, то есть проложить кабель вдоль точки обогрева и вернуть второй конец к розетке (замкнуть “петлю”). На двужильный же кабель на конце просто устанавливается или уже установлена производителем концевая заделка.

Чтобы “не перестараться” с обогревом с резистивными кабелями обязательно устанавливать терморегулятор! Терморегулятор ограничивает температуру нагрева и не даст перегореть кабелю или расплавить трубу, также с помощью него можно настроить температуру включения.

На схеме подключение резистивного кабеля одножильного (слева) и двужильного (справа)…

К основным преимуществам резистивного греющего кабеля относится невысокая стоимость и высокое удельное тепловыделение.

Конструктив резистивных проводников не позволяет резать кабель на участки нужной длины. Также запрещается укладывать витки кабеля с пересечением или даже близко друг к другу, так как возможно произойдет перегрев металлических сердечников и выход изделия из строя.

Зонально-резистивный греющий кабель

Также его называют – секционный резистивный кабель. В этом кабеле проложена нагревательная спираль, в которой через равные промежутки есть контакт с токоведущими жилами, благодаря этому формируются зоны тепловыделения соединенные параллельно. Соответственно данный тип кабеля можно резать на куски необходимой длины, но только кратно этому промежутку! Кратность зависит от производителя, может быть и 1 метр и 10…

Схема секционно-резистивного нагревательного кабеля «RIM»

Саморегулирующий греющий кабель для водопровода

Саморегулирующийся кабель имеет следующий принцип работы: замкнутого контура (“петли”) как такового там нет, но между двух жил имеется сложный полимер, который при остывании образует мосты проводимости, то есть именно в точке охлаждения замыкается “петля”. Соответственно начинает “течь” ток и разогреваться жилы (и первая, и вторая), то есть по всей длине кабеля будет разная температура.

К достоинствам саморегулирующегося нагревательного кабеля относится надежность в эксплуатации, регулировка мощности на отдельных участках кабеля, возможность отрезать куски необходимой длины.

При использовании самрегов термостаты уже не нужны, из названия следует, что температуру регулирует сам кабель, перегрева не произойдет!

Различия греющих кабелей одного типа

Греющие кабели отличаются оболочками. Соответственно, те которые можно монтировать внутрь трубы с питьевой водой должны иметь специальную пищевую наружную оболочку, а для внутреннего обогрева канализации у кабеля должна быть химически стойкая внешняя оболочка. Экранированные или нет, экран – это заземление. Отличаются также и размерами, для внутреннего использования кабеля изготавливаются меньшего сечения – для удобства протаскивания и, чтобы занимать меньше пространства внутри трубы.

Как подобрать греющий кабель по мощности

По мощности кабели отличаются, начинаются они с 10 ватт. Точный расчет мощности кабеля включает в себя: температуру воды, теплопотери трубы и термоизоляцию трубы, но слишком утомителен и сложен для обычных граждан, поэтому, чтобы облегчить выбор опытным путем выведены следующие усредненные рекомендации для обогрева труб диаметром:

  • до 40 мм: 16 Ватт на метр;
  • от 40 до 60 мм: 24 Ватт на метр;
  • свыше 60 мм:  30 Ватт на метр;
  • свыше 100 мм: 40 Ватт на метр;
  • внутри труб до 40 мм достаточно будет 10 Ватт на метр.

Все рекомендации предоставлены учитываю теплоизоляцию труб, которую желательно предусмотреть, чтобы не греть воздух.

Сколько потребляет греющий кабель электричества

Резистивный греющий кабель потребляет постоянное количество электроэнергии, соответственно посчитать сколько именно в час – можно просто, перемножив паспортное значение мощности в Вт/м на количество метров. В случае с саморегулирующим кабелем многое зависит от температуры воздуха и теплоизоляции, как правило, если она имеется (хоть какая), то можно снижать теоретическое потребление самрега от номинальных паспортных значений приблизительно в два раза.

Температура нагрева греющего кабеля

Саморегулирующийся греющий кабель нагревается до температуры в зависимости от его исполнения и вне зависимости от его мощности:

  • Низкотемпературные – до +65 ºС;
  • Среднетемпературные – до +120 ºС;
  • Высокотемпературные – до +240 ºС.

Температура нагрева резистивных кабелей зависит от мощности и от производителя.

Температура нагрева греющих кабелей секционно-резистивного типа фирмы «RIM».

Обязательна ли теплоизоляция

Независимо от типа, способа монтажа греющего кабеля и температур по вашему региону на трубопровод следует смонтировать теплоизоляцию. Иначе на обогрев будет расходоваться больше количества энергии. В случае невозможности теплоизоляции труб с ограниченным доступом, кабель необходимо выбирать большей мощности, чем в указанных выше рекомендациях.

Причины поломки греющих кабелей

Если не брать в расчет брак при производстве некачественных кабелей, то к основным причинам выхода из строя можно отнести:

  1. Низкое напряжение в сети. Кабелю нужно паспортное значение напряжения, если у вас по факту оно сильно меньше, его может не хватить для обогрева;
  2. Саморегулирующиеся кабеля выходят из строя от частых включений/выключений. Количество зависит от производителя, однако все равно желательно держать этот тип кабеля постоянно включенным на период необходимого обогрева;
  3. Некачественное сращивание с питающим кабелем;
  4. Неправильная концевая заделка.

Концевая заделка

Концевая заделка выполняется для того, чтобы не было короткого замыкания между жилами. Подробная инструкция на схеме ниже. Кабель отрезается ступенькой (шаг 2), чтобы концы дальше развести друг от друга (доп. защита), также нужно добиться полной герметичности, в случае использования кабеля в контакте с водой, например внутри трубы.

На изображении представлена инструкция по выполнению концевой заделки секционно-резистивного нагревательного кабеля «RIM». Если у вас не секционный кабель, то и “точек контакта” в кабеле нет, соответственно шаг № 1 исключается.

Как подключить греющий кабель

Для подключения греющего кабеля необходимо произвести изоляцию оголенных концов кабеля, смонтировав на один конец концевую заделку, а на другой монтажный вывод. Монтажный вывод соединить с питающем кабелем на конце которого есть вилка для подключения в сеть. Используются для этого готовые комплекты термоусадочных трубок (обжимные муфты) для подключения греющего кабеля. Наглядная схема подключения саморегулирующего греющего кабеля к сети на видео ниже.

Подключение резистивного греющего кабеля к сети происходит через терморегулятор, схема ниже.

Схема подключения резистивного греющего кабеля через терморегулятор

Как проверить греющий кабель

Проверить греющий кабель на целостность можно мультиметром, для этого переводим устройство в режим измерения сопротивления (см. картинку ниже) и подсоединяем щупы к жилам:

  1. Чтобы проверить повреждение (не закоротились ли между собой жилы), подсоединяем один щуп к первой жиле, второй ко второй. Если показывает 0 (нуль) и зазвучал сигнал, то есть КЗ – кабель поврежден.
  2. Если хотим проверить целостность жилы по всей длине (нет ли разрыва), то подсоединяем щупы к двум разным концам одной жилы, в этом случае должно показать короткое (КЗ), то есть нуль и звуковой сигнал – это норма, кабель целостный.

    Режим проверки сопротивления греющего кабеля на целостность мультиметром.

Проверка мультиметром покажет только уже существующее замыкание, чтобы проверить потенциальное повреждение изоляции (еще не критическое) необходимо проверить сопротивление изоляции между токопроводящими жилами и землей (металлическая оплетка), используя мегомметр 2500 В постоянного тока (мин. 500В). Присоединить отрицательный (-) вывод к металлической оплетке греющего кабеля, а положительный (+) вывод – к токоподводящим жилам греющего кабеля. Какой бы ни была длина кабеля, минимальное сопротивление изоляции должно составлять 10 мега Ом.

Сопротивления изоляции необходимо проводить на трёх уровнях напряжения: 500, 1000 и 2500 В постоянного тока. Проверка сопротивления изоляции только 500 и 1000 В может не выявить серьезных повреждений.

Также до начала монтажа рекомендуется подключить греющий кабель к сети и проверить его на качество нагрева. Проверка кабеля должна быть проведена до монтажа, но после того, как будет выполнена изоляция концевой заделки.



Монтаж греющего кабеля на трубу снаружи

Среди способов монтажа греющих кабелей снаружи трубы существует линейная прокладка (при этом можно проложить несколько кабелей) и намотка по спирали. Последняя используется на трубах большого диаметра, когда линейная мощность, получаемая при прямой укладке, является недостаточной, или в случае, когда требуется равномерный нагрев.

Чем фиксировать нагревающий кабель:

  • алюминиевая клейкая лента
  • пластиковые хомуты-стяжки
  • стеклотканевый скотч

Основное правило монтажа – не допускайте пересечения нагревательных кабелей.

Не обязательно полностью закрывать нагревательный элемент алюминиевой клейкой лентой, но это рекомендуется, так как  будет улучшена теплоотдача за счет более плотного прилегания греющего кабеля и трубопровода.

Это исключает риск получения ожогов от нагревательного кабеля. Этот тип монтажа настоятельно рекомендуется на фланцах, клапанах, точках разбора. Для закрепления на крышах или на поверхности, где нельзя использовать крепёж, Тэн монтируется

После фиксации кабеля на трубу необходимо надеть кожух теплоизоляционный и желательно проклеить стыки теплоизоляции алюминиевым скотчем.

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы водопровода в целом сложностей не доставляет. Необходимо приобрести специальный сальник (муфта), который обеспечивает герметичность ввода кабеля. И подобрать тройник, в который будет присоединяться греющий кабель через сальник. На видео ниже все предельно понятно.

Главное стараться избегать прямых и острых углов при укладке кабеля во внутрь трубы, чтобы не повредить целостность кабеля. И выбирайте качественный кабель и сальники.



Читайте также:

Нагревательный кабель

In Pipe | Провод нагревателя труб

Саморегулирующаяся система нагревательных кабелей Retro-Line поставляется заранее определенной длины со всеми необходимыми компонентами для полной готовой к работе системы. Retro-Line — это безопасное и надежное решение для защиты от внутреннего замерзания многих различных трубопроводов для жидкости. Это включает, но не ограничивается: подачу воды в жилые дома из колодцев, озер, рек, от здания к зданию и линии нагнетания отстойного насоса, а также трубы для слива воды под давлением или большого объема, которые могут состоять из металлических и неметаллических материалов.Для полиэтиленовых труб Retro-Line поставляется с компрессионным фитингом для легкого подсоединения к трубе. Retro-Line также можно заказать с переходником с наружной резьбой, чтобы обеспечить простое соединение с другими типами и размерами труб, такими как ABS, PVC, PEX, медь, оцинковка и сталь.

Retro-Line может использоваться в качестве системы защиты от замерзания водопровода или в качестве предупредительной системы только в том случае, если защита трубы от замерзания необходима для предотвращения замерзания. Даже в тех случаях, когда трубы должны оставаться сухими в течение коротких или продолжительных периодов времени, например, в линиях водоотливных насосов, Retro-Line не представляет опасности перегрева или плавления трубы.Благодаря этому Retro-Line подходит для всех труб, даже для пластиковых, которые не всегда содержат жидкости.

Система внутритрубных нагревательных кабелей Retro-Line сконструирована с использованием высококачественного промышленного нагревательного кабеля, который отличается прочностью и гибкостью, что упрощает установку даже в системах большой длины. Системы защиты от замерзания для коротких труб Retro-Line можно просто вставить в трубу, в то время как более длинные системы, возможно, потребуется протянуть с помощью рыболовной ленты, веревки или небольшой веревки. Системы Retro-Line 40 футов.(12 м) и более поставляются на раздаточной катушке, чтобы защитить термокабель и фитинги от механических повреждений, в то время как продукт просто вставляется в трубу. Довольно часто системы поднимаются на расстояние до 150 футов (46 м). Еще одним преимуществом долговечности термокабеля является то, что нижний конец кабеля не нужно закреплять, так как он никогда не будет двигаться или скользить вверх по трубе с потоком воды. Эта особенность чрезвычайно важна, так как она обеспечивает полную работоспособность теплового кабеля. Систему можно легко снять и заменить, если в ней возникнет необходимость.Все работы по установке могут быть выполнены в точке входа трубы без необходимости доступа к дальнему концу в большинстве приложений.

В отличие от традиционной тепловой ленты для труб, Retro-Line включает самую передовую технологию торцевого уплотнения, что делает его самым надежным нагревательным кабелем для внутренней проводки на рынке. Retro-Line подходит для установки внутри систем питьевого водоснабжения с давлением воды 75 фунтов на квадратный дюйм или меньше. Для систем с более высоким давлением см. CARAPACE, RETRO-FM или обратитесь в компанию Heat-Line и поговорите со специалистом по применению о наших превосходных альтернативах трубной тепловой ленте.

Retro-Line использует уникальные передовые характеристики саморегулирующихся электрических нагревательных кабелей. В отличие от обычной трубчатой ​​тепловой ленты, система Retro-Line может эффективно увеличивать выход тепла и энергии в каждую точку, микроскопически по всей ее холодной длине, и одновременно снижать выход тепла и энергии в теплые точки. Вам никогда не придется беспокоиться о перегреве нагревательного кабеля для труб Retro-Line, что может привести к расплавлению и возгоранию из-за технологии саморегулирующегося нагревательного кабеля для труб.Retro-Line дает вам уверенность в надежной защите от замерзания без риска. Он стал незаменимым продуктом для домовладельцев, инженеров и специалистов по обслуживанию зданий, обеспечивая безопасную и надежную защиту от замерзания в большинстве приложений.

Важной особенностью и сертификацией продуктов нагревательных кабелей Retro-Line, которые иногда упускают из виду при исследовании и покупке внутреннего нагревательного кабеля, является то, что система Retro-Line сертифицирована NSF / ANSI 61 для питьевой воды.Это означает, что система Retro-Line соответствует всем необходимым критериям воздействия на здоровье, установленным NSF для продуктов, которые являются частью системы питьевого водоснабжения.

Для дальнейшего повышения энергоэффективности вашей системы защиты водопровода Retro-Line от замерзания рекомендуется добавить теплоизоляцию и термостат. Дополнительная теплоизоляция снижает потери тепла из нагретых водопроводных труб, а термостат позволяет регулировать рабочий цикл вашей системы Retro-Line в зависимости от температуры трубы.Сочетание обоих аксессуаров может повысить энергоэффективность на 80%.

Для канализационных труб без давления, а также больших водопропускных труб и дренажей см. Retro-DWS.
Для принудительной подачи воды под давлением и труб большого диаметра для подачи питьевой воды см. Retro-FM.
Для приложений, требующих также полиэтиленовых водопроводных труб, см. CARAPACE.
Для труб для подачи воды под высоким или постоянным давлением см. CARAPACE.

Retro-Line — это система внутреннего обогрева, обеспечивающая надежную защиту от замерзания.Примеры включают, но не ограничиваются:

  • Водоснабжение озер и рек
  • Водоснабжение колодцев, включая выкопанные, пробуренные и артезианские колодцы
  • Водоснабжение от здания к зданию
  • Отводные трубы дренажного насоса
  • Коммерческие / промышленные объекты
  • Большой дренаж
  • Подходит для струйных и погружных насосов
  • Безопасен для использования с металлическими и неметаллическими трубами

Подходящие типы труб для Retro-Line включают, но не ограничиваются:

  • Полиэтилен (ID и Контроль наружного диаметра)
  • ABS
  • PVC
  • PEX
  • Медь
  • Оцинкованная
  • Пластичная сталь

Retro-Line обеспечивает защиту от замерзания во многих из следующих мест:

  • Дома, коттеджи, курорты и фермы
  • Муниципальные дома и здания
  • Горно-разведочные лагеря / заставы
  • Торговые / промышленные объекты

Retro-Line — это уникальный высококачественный продукт, который можно адаптировать для различных специализированных приложений, не перечисленных выше.Если вы чувствуете, что у вас есть специальное или уникальное применение для Retro-Line, пожалуйста, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продукции.

Особые соображения:

Следует обратить особое внимание на то, если труба содержит какие-либо фитинги, через которые должен проходить нагревательный кабель. Нагревательный кабель не предназначен для вставки и проталкивания каких-либо угловых фитингов с углом 90 градусов. Если у вас есть какие-либо резкие фитинги, которые поворачиваются на 90 градусов или более, их необходимо заменить трубой, чтобы образовались широкие изгибы, которые позволят пройти нагревательному кабелю.Если в трубе есть прямые муфты, греющий кабель должен пройти через них. Однако рекомендуется обнажить эти фитинги и проверить изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить нагревательный кабель во время установки. Любые существующие фитинги могут быть заменены на одобренные Heat-Line фитинги Philmac, если их пригодность вызывает беспокойство. Если у вас есть вопросы или опасения по поводу текущей арматуры, обратитесь в компанию Heat-Line и поговорите с техническим специалистом, чтобы помочь определить пригодность и варианты.

Поскольку Retro-Line представляет собой кабель для внутреннего нагревания, перед заказом системы необходимо уделить особое внимание применению. Длину системы Retro-Line можно отрегулировать, если она слишком велика, однако важно отметить, что нельзя добавить дополнительный нагревательный кабель, если исходная система слишком короткая. Пожалуйста, смотрите вкладку СОВЕТЫ ПО ИЗМЕРЕНИЯМ для получения важной информации.

Рекомендации по измерению / заказу Retro-Line

Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.

  • Retro-Line — это усовершенствованная внутренняя саморегулирующаяся кабельная система с обогревом, готовая и поставляемая на заводе в готовом виде, предварительно определенной длины, указанной при заказе.
  • Системы Retro-Line оцениваются в стандартной длине с шагом 5 футов (1,5 м) до 100 футов (30 м), затем с шагом 10 футов (3 м) от 100 футов до 550 футов (30 м x 168 м). ).

Важные примечания:

  • Систему Retro-Line нельзя удлинить. Если потребуется более длинная система, потребуется полностью новая система.
  • Систему Retro-Line невозможно сократить на стройплощадке. Если требуется более короткая система, ее можно отправить обратно в Heat-Line для укорочения или укоротить на рабочем месте, следуя инструкциям по извлечению. Перед тем, как продолжить, всегда связывайтесь с Heat-Line для получения рекомендаций.
  • В то время как большинство систем Retro-Line производятся стандартной длины, можно также заказать специальные длины любого размера в пределах максимально разрешенной длины. Например, если 18ft. (5.5 м) требовалась для применения в пробуренной скважине, вместо покупки системы 20 футов (6 м) можно было разместить специальный заказ на точную длину 18 футов (5,5 м).
  • Важно помнить, что при измерении необходимо обеспечить защиту от замерзания на всем участке водопровода или линии водоотливного насоса, который может замерзнуть. Например, в доме у озера или в коттедже лучше всего использовать Retro-Line, защищающий трубу изнутри дома до необходимой глубины воды в озере.
  • Особым преимуществом Retro-Line, которое часто упускают из виду, является тот факт, что целые системы трубопроводов могут быть предварительно установлены и адаптированы к размеру до определения длины Retro-Line. Примером такой гибкости может быть: покупка и установка 200 футов трубы до места забора или насоса в глубине озера. После этого можно измерить необходимую длину ретро-линии и установить ее для защиты трубы от замерзания до точки под льдом озера рядом с береговой линией. Другими словами, 200 футов.длины трубы можно установить, в то время как только 100 футов требует защиты от замерзания.

Озеро / река

  • При установке на озере и / или реке система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) в озере при минимальной общей глубине воды 6 футов (2 м) при НИЗКОЙ водной отметке, когда ожидается толщина поверхностного льда 3-4 фута (1-1,25 м). Общая требуемая глубина воды может уменьшаться или увеличиваться в зависимости от глубины льда.

Приложения для скважин

  • При использовании пробуренной скважины нагреватель может проходить по всей длине трубы, но не может входить в безамбарный адаптер, иначе он может получить повреждения. Если переходник без ямы находится выше уровня земли, Heat-Line предлагает установить колодезную плитку вокруг стальной оболочки колодца и засыпать землей. Есть и другие методы защиты этих приложений; проконсультируйтесь с Heat-Line по поводу конкретных требований к применению.
  • При использовании пробуренной или вырытой скважины система Retro-Line должна начинаться в отапливаемом здании или помещении и заканчиваться (заканчиваться) на обсадной трубе скважины.При использовании пробуренных скважин система Retro-Line будет заканчиваться на краю обсадной трубы пробуренной скважины незадолго до [2-3 дюймов (51-76 мм)] безамбарного адаптера на устье.
  • Обратите внимание, что в зависимости от типа и размера фитинга, заказанного с Retro-Line, нагревательный кабель может быть немного короче, чем было заказано. Например, 20 футов (6,09 м) Retro-Line с тройником диаметром 1 дюйм будет измерять только 19 футов 4 дюйма (5,89 м) от конца тройника. Это связано с тем, что в корпус водопроводного тройника входит 8 дюймов нагревательного кабеля.
    Надземные трубы
  • В приложениях, где трубы будут находиться в атмосфере (открытом воздухе), проложены на каменистой местности или под зданиями, необходима изоляция для поддержания тепла внутри трубы и обеспечения энергоэффективности и надежности.
  • В приложениях, где существующая проблемная труба для подачи питьевой воды открыта и находится над землей, самый простой метод измерения — это использование внешнего измерительного устройства, такого как рулетка и / или гибкая линейка.
  • В некоторых приложениях, где видна номенклатура (надпись) на открытой трубе, на трубе будут отмечены приращения измерения.Вы можете использовать эти отметки приращения, чтобы найти общее расстояние между двумя точками, тем самым обеспечивая необходимую длину ретро-линии.
    Прокладываемые под землей трубы
  • В случаях, когда существующая проблемная труба для подачи питьевой воды заглублена, полезно измерить изнутри необходимую длину нагревательного кабеля с помощью электрической ленты или водопроводной ленты.

Размер / тип трубы

  • Важно не только правильно измерить длину Retro-Line, но также определить размер и тип трубы.Retro-Line поставляется с водопроводной арматурой для подключения к вашей системе водоснабжения. Если во время заказа предоставлена ​​неверная информация о трубе и размере, вы не сможете подключить систему Retro-Line к своей трубе.

Как и во всех случаях, если вы не знакомы или неудобны с измерением и / или установкой продукта Heat-Line, проконсультируйтесь напрямую со специалистом по применению Heat-Line или обратитесь к квалифицированному местному торговому представителю.

Q — В чем разница между Retro-Line и Retro-DWS?

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева труб подачи питьевой воды и линий водоотливных насосов.Retro-DWS разработан для безопасного и одобренного монтажа внутри негерметичных септических труб и / или в крупных водостоках, где требуется механическая защита нагревателя.

Q — В чем разница между Retro-Line и Retro-FM?

A — Retro-Line — это система, одобренная cCSAus и NSF / ANSI 61 для внутреннего обогрева труб подачи питьевой воды небольшого диаметра и линий водоотливных насосов. Retro-FM разработан для безопасной и одобренной установки внутри напорных канализационных труб и водопроводных труб большого диаметра.Система Retro-FM также сертифицирована cCSAus и NSF / ANSI 61 и обычно рекомендуется для труб с питьевой водой диаметром 2 дюйма и более.

Q — Будет ли Retro-Line ограничивать поток воды в трубе?

A — Система внутренних нагревательных кабелей Retro-Line разработана с учетом минимального воздействия на поток воды по трубе, если оно вообще есть. Было показано, что в обычных системах водоснабжения система Retro-Line не дает какого-либо измеримого эффекта.

Q — Можно ли установить Retro-Line внутри канализационных труб?

А — №Подобно другим внутренним нагревательным кабелям, Retro-Line не имеет сертификатов для установки внутри септических труб, так как может присутствовать метан. Для септических труб Heat-Line разработала Retro-DWS для септических труб без давления и Retro-FM для септических труб под давлением.

Q — У меня в трубе прямые муфты, пройдет ли Retro-Line?

A — Если в трубе есть прямые муфты, нагревательный кабель должен пройти.Однако рекомендуется обнажить эти фитинги и проверить изнутри, чтобы убедиться в отсутствии неровностей или заусенцев, которые потенциально могут повредить оболочку нагревательного кабеля. Любые существующие фитинги могут быть заменены на одобренные Heat-Line фитинги Philmac, если их пригодность вызывает беспокойство.

В — У меня в трубе изгибы, пройдет ли Retro-Line?

A — Нет. Нагревательный кабель не предназначен для изгиба вокруг любых угловых фитингов на 90 или 45 градусов.Если у вас есть крутые угловые фитинги, их необходимо заменить трубой, чтобы образовались широкие изгибы, позволяющие пройти греющему кабелю.

Q — Моя труба имеет широкие изгибы по длине, пройдет ли Retro-Line?

A — Да. Нагревательный кабель сконструирован таким образом, чтобы его путь проходил через трубу. Пока водопроводная труба делает широкие изгибы без необходимости использования крутой соединительной муфты на 90 или 45 градусов, устройство Retro-Line будет проходить.

Q — Какой длины Retro-Line можно протолкнуть в трубу?

A — Система Retro-Line нередко вставляется и проталкивается в трубу на расстояние до 150 футов.(45,5 м). В некоторых случаях опытные торговцы сообщали, что вставляли блоки Retro-Line большей длины без использования шнурка или рыбы водопроводчиков.

Q — Какая длина ретро-лески мне понадобится?

A — Длина нагревательного кабеля Retro-Line, которая потребуется, может меняться от области применения к области применения. В большинстве случаев вся длина трубы защищена, чтобы предотвратить возможное замерзание трубы в дальнейшем. Чтобы определить требуемую общую длину, перейдите на вкладку КАК ИЗМЕРИТЬ или обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции.

Q — Что мне делать, если у меня есть дополнительный нагревательный кабель Retro-Line?

A — Следует проявлять осторожность при определении необходимой длины изделия, однако, если требуемая длина меньше, чем было заказано, обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля в трубе. . НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Q — Можно ли разрезать Retro-Line, если он слишком длинный?

A — Нет. Система Retro-Line, производимая Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся систему нагревательного кабеля с заводской заделкой, которая не предназначена для подключения на месте и / или подгонки по длине.Обратитесь в компанию Heat-Line, чтобы поговорить со специалистом по продукции для получения подробной информации о процедуре уменьшения длины нагревательного кабеля внутри трубы. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Q — Моя система Retro-Line слишком короткая; можно добавить небольшой раздел в конце? Если нет, что можно сделать?

A — Нет. Система Retro-Line, производимая Heat-Line, представляет собой предварительно собранную саморегулирующуюся систему нагревательных кабелей, которая включает запатентованную концевую заделку с торцевым уплотнением. Таким образом, система Retro-Line не может быть соединена или изменена в полевых условиях.Если требуется большая длина Retro-Line, вы можете приобрести одно непрерывное изделие соответствующей длины и / или переместить второй источник питания и установить дополнительную систему Retro-Line для обеспечения необходимой защиты от замерзания. НЕ ОБРЕЗАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ или СИЛОВОЙ ВЫВОД

Q- Существует ли максимальная длина нагревательных кабельных систем Retro-Line?

A — Да. Максимальная длина цепи Retro-Line, допустимая для цепи 120 В, составляет 220 футов (67 м) и 550 футов.(168м) в цепи 240 В.

Q — Где я могу купить систему нагревательных кабелей Retro-Line?

A — Система нагревательных кабелей Retro-Line, производимая Heat-Line, доступна напрямую через Heat-Line и / или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, пожалуйста, свяжитесь с Heat-Line напрямую по нашему бесплатному телефону.

Q — Система на 240 В использует меньше энергии, чем система на 120 В?

A — Распространенное заблуждение состоит в том, что электроприбор на 240 В потребляет меньше энергии, чем электроприбор на 120 В.Потребляемая мощность измеряется в ваттах, а не в напряжении. Независимо от того, потребляете ли вы 500 Вт при 120 В или 500 Вт при 240 В, вы все равно потребляете 500 Вт энергии.

Q — Могу ли я (домовладелец) установить Retro-Line?

A -Heat-Line предоставляет надлежащие и простые в использовании инструкции по установке для всех наших продуктов и предлагает лучшую на рынке техническую поддержку. В результате домовладельцы могут устанавливать большинство систем тепловых линий, включая Retro-Line; однако Heat-Line обычно рекомендует, чтобы процесс установки завершил квалифицированный специалист.

Q — Сколько энергии потребляет Retro-Line?

A — Все системы бренда Heat-Line, включая Retro-Line, используют передовую технологию саморегулирующегося нагревательного кабеля Heat-Line, которая обеспечивает передачу энергии и тепла на холодные участки трубы и снижает отдачу энергии и тепла на участки. которые теплые.Хотя общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете наиболее энергоэффективную систему нагревательных кабелей из имеющихся. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.

Q — Безопасно ли использование Retro-Line с пластиковыми трубами?

A — Система Retro-Line безопасна для использования со всеми металлическими и неметаллическими трубами. Усовершенствованная технология саморегулирования, используемая в продукте Retro-Line, делает его безопасным для использования с пластиковыми трубами даже в сухом состоянии, поскольку он никогда не может перегреться и повредить трубу.

Q — Поставляется ли Retro-Line с термостатом?

A — Термостат не входит в комплект Retro-Line, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести как дополнительную принадлежность. В зависимости от системных приложений или там, где предпочтительна автоматическая работа, можно использовать термостат для включения и выключения системы, чтобы помочь сберечь электроэнергию или увеличить рабочий цикл системы. В сочетании с изоляционными термостатами можно значительно повысить энергоэффективность.

Q — Должен ли я использовать изоляцию с системой Retro-Line?

A — При использовании системы Retro-Line настоятельно рекомендуется изоляция, особенно если установка находится над землей в окружающем воздухе. Изоляция помогает снизить общие тепловые потери и, следовательно, уменьшить количество энергии, которое должен потреблять нагревательный кабель Retro-Line. Если труба уже заглублена, нет необходимости выкапывать и обнажать трубу для нанесения изоляции.

Q — Какой тип изоляции следует использовать с системой Retro-Line?

A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для окружающей среды, в которой она будет установлена.Обычно нагревательные кабели Retro-Line используют в качестве изоляции с помощью полиэтиленовых изоляционных муфт с закрытыми порами.

Q — Блок отключается, когда не требуется?

A — №. Саморегулирующиеся нагревательные кабельные системы Retro-Line увеличивают тепловую мощность при холоде, но, что более важно, уменьшают тепловую мощность при нагревании. В результате продукты марки Heat-Line очень энергоэффективны в работе, но не отключаются полностью, так как они могут простаивать только до минимального уровня.Чтобы полностью отключить систему, ее необходимо отключить от сети или установить с термостатом. Системы марки Heat-Line следует отключать от сети или отключать, когда они не требуются (летние месяцы), и ежегодно проверять их перед использованием.

Q — Если отключится питание, нужно ли мне перезагружать устройство?

A — Изделия Heat-Line, включая Retro-Line, предназначены для повторного включения при подаче питания на устройство. После повторного включения система Retro-Line имеет возможность увеличить свою мощность, чтобы немедленно начать разморозку любой секции трубы, которая замерзла или была близка к замерзанию во время отключения электроэнергии.Во многих случаях размораживание трубы может занять не более часа.

Q — Для чего нужен индикатор GFCI на моделях Retro-Line?

A — Световой индикатор, расположенный на устройстве GFCI, входящем в комплект поставки всех систем Retro-Line модели GFC, подтверждает, что питание подается на устройство GFCI и что GFCI пропускает питание к устройству с нагревательным кабелем.

Руководство для домовладельца передвижного дома по установке и безопасности тепловой ленты

Секрет сохранения тепла зимой заключается в многослойной одежде, и то же самое касается водопровода в вашем доме: вы хотите, чтобы между элементами и водопроводом было как можно больше слоев.В этой статье мы покрываем тепловую ленту. Мы поможем вам понять, почему и как это работает, сколько стоит запустить, сколько вам нужно купить и как безопасно установить.

Основные темы этой статьи:

Что такое тепловая лента

Тепловая лента используется для предотвращения замерзания металлических и жестких пластиковых трубопроводов, заполненных водой. В регионах с низкой температурой замерзания тепловая лента — один из самых популярных способов защиты труб от замерзания, поскольку он доступен по цене и отлично работает.Тепловая лента не липкая. На самом деле это простой резистивный теплопроводящий гибкий провод, который использует электричество для производства тепла. Этот источник тепла прижимается к вашим уязвимым водопроводным трубам и защищает воду от замерзания.

Тепловая лента для передвижных домов

Пожилым домовладельцам мобильных и промышленных домов следует проявлять особую осторожность при выборе тепловой ленты. При выборе старых передвижных домов необходимо учитывать две вещи: материал водопровода и электрическую систему, используемую в доме.Некоторые из старых линий подачи воды, используемых в передвижных домах (до PEX), слишком тонкие, чтобы выдерживать даже самые низкие температуры тепловой ленты. Если в вашем доме есть более старые жесткие пластиковые трубы, вам понадобится низкотемпературная тепловая лента, одобренная для этого конкретного материала. Кроме того, владельцы передвижных домов должны использовать только экранированную тепловую ленту, которая рассчитана специально на электрические характеристики их дома.

В магазине запчастей для дома на колесах продается электрическая водопроводная тепловая лента.

Большинство ленточных нагревателей с легким весом и терморегулятором не предназначены для домов старой постройки.Следует использовать только те марки, которые внесены в список UL для использования в промышленных домах. В большинстве современных домов сегодня есть водопроводные трубы, похожие на пластик, такие как PEX или PVC. Выбирая тепловую ленту и изоляцию, вы должны быть уверены, что получаете продукт, одобренный для вашего конкретного применения.

Алюминиевая проводка и тепловая лента — не лучшее сочетание

Еще одна проблема для пожилых владельцев мобильных домов — это алюминиевая проводка. Хотя алюминий не использовался в мобильных домах на протяжении десятилетий, во многих домах он все еще есть.Алюминиевые соединители проводов (и сама проводка) подвержены коррозии, что ослабляет соединения, необходимые для безопасного передвижения на электричестве. Соедините это с высоким энергопотреблением обогревателей и некоторых тепловых лент, и вы получите рецепт катастрофы. Хорошая идея — как можно скорее заменить алюминиевую проводку во всех старых передвижных домах.

2 типа тепловых лент, 2 типа установки

Существует два способа монтажа проводки на тепловых лентах.Первый — это зашитая тепловая лента. Эти ленты профессионально подключаются к электрической системе вашего дома и управляются собственным выключателем. У большинства из нас нет такой роскоши, как установка такого типа, потому что для ее установки требуется лицензированный электрик. Второй метод установки тепловой ленты — это использовать сертифицированный удлинитель для использования вне помещений и розетку GFCI.

Тепловая лента вставлена ​​в розетку GFCI.

Саморегулирующаяся тепловая лента

Новые модели с автоматическим контролем температуры (также известные как саморегулирующиеся) — лучший выбор, поскольку они экономят деньги на расходах на электроэнергию.Эти интеллектуальные тепловые ленты повышают температуру только с наступлением более холодной погоды. Вы можете в значительной степени подключить, установить и забыть, пока не отключите их весной.

Силиконовая тепловая лента

Существует два типа тепловой ленты для промышленных домов. Первый тип — это цельная плоская тепловая лента с резиновым или силиконовым покрытием. При установке силиконовой тепловой ленты она никогда не должна перекрывать сама себя, а тепловая лента не должна иметь перегибов или крутых изгибов. Найдите термостат на самом холодном конце трубы.Эта конкретная тепловая лента покрыта резиной и устойчива к влаге, что помогает ей прослужить дольше.

Плетеная термолента

Второй тип термоленты — плетеный. Наиболее рекомендуется для мобильных домов. Плетеная тепловая лента немного сложнее купить и установить. Плетеная лента все еще остается. Эта тепловая лента продается ногами, поэтому трудно определить, сколько именно вам понадобится. Кроме того, вы также должны приобрести два конца для установки на любом конце ленты.После установки он оборачивается вокруг трубы и может безопасно перекрываться, что делает его более безопасным в использовании. Недостатком использования этого типа тепловой ленты является то, что она не имеет резинового покрытия, она имеет свойство ржаветь и перестать работать из-за отсутствия влагобарьера. Большинству подрядчиков нравится использовать этот тип ленты, поскольку они могут покупать ее в больших количествах и использовать только то, что необходимо для каждой конкретной работы.

Лучшая тепловая лента для труб из ПВХ

Большинство водопроводных труб из ПВХ могут безопасно выдерживать температуру 140–160 градусов, не опасаясь расплавления.

Где установить тепловую ленту

Тепловую ленту следует устанавливать только на открытую трубу, расположенную за пределами вашего дома. Как указывалось выше, водопроводные и канализационные линии в области между землей и дном мобильного дома являются наиболее распространенным местом для установки тепловой ленты для мобильных и промышленных домов. Хотя плинтус или фундамент помогают скрыть водопроводы и немного защитить трубы от элементов, они все равно остаются открытыми трубами в неотапливаемом помещении.В большинстве звонков по линии замороженной воды за последние два десятилетия колоссальные 95% происходили из-под мобильного дома. Обычно в пределах 3 футов от точки заземления или там, где обертка живота и изоляция мобильного дома были повреждены или удалены по какой-либо причине.

Взгляд под дом на колесах.

Материалы, необходимые для установки тепловой ленты
  • Необходимое количество тепловой ленты или плетения, необходимого для обертывания водяных линий с интервалом от 6 до 8 дюймов.
  • Источник питания (розетка GFCI, удлинитель)
  • ПВХ / изолента
  • Изоляция труб из стекловолокна
  • Пароизоляция
  • Рулетка
  • Ножницы и нож
  • Маска, перчатки и средства защиты глаз
  • Принадлежности для очистки ваша труба (тряпка с очистителем)

Вы можете упростить установку обогрева, предварительно спланировав и убедившись, что у вас есть все необходимое, прежде чем вы заберетесь под дом.Предварительно обрежьте ленту, стяжки или ремни, которыми вы прикрепляете тепловую ленту к трубе. Вы хотите скотчем или завязать его хотя бы каждые 10-12 дюймов, но лучше всегда теснее. Вы хотите, чтобы тепловая лента постоянно контактировала с водопроводной трубой. Узнайте о ссудах на ремонт мобильных домов здесь.

Сколько термоленты нужно покупать?

Диаметр и материал трубы используются для расчета необходимого количества тепловой ленты. Например, для медной трубы 1/2 дюйма длиной 18 дюймов потребуется около 24 дюймов тепловой ленты.Вот таблицы для труб различной ширины и длины, а также материала.

Также имейте в виду, что если производитель рекомендует это, вам также необходимо будет купить нужное количество изоляционной пленки из стекловолокна.

Как установить тепловую ленту

Часто труба, необходимая для установки тепловой ленты, находится в нескольких футах под передвижным домом. Если в вашем доме мало места для лазания, вам может потребоваться сложная установка. В остальном установить тепловую ленту не так уж и сложно.Мы оцениваем его на 6 из 10 для тех, кто предпочитает обычные домашние проекты своими руками.

Прикрепите тепловую ленту рекомендованной производителем лентой или стяжками.

Параллельная установка

Есть два способа установить тепловую ленту на трубу. Первый — параллельный, когда тепловая лента наклеивается ровной прямой линией на трубу. Если вы используете этот метод под своим мобильным домом, обязательно разместите тепловую ленту на стороне, наиболее подверженной воздействию погодных условий.

Установка спиральной намотки

Второй метод заключается в том, чтобы на короткие промежутки времени наматывать спиральную ленту вокруг водопровода.Это лучший метод установки, если водопроводные линии вертикальные и подвергаются воздействию элементов с нескольких сторон. На изображении ниже вы можете увидеть светло-зеленую линию, идущую параллельно трубе. На второй трубе волнистые линии представляют собой тепловую ленту, а черные линии представляют собой ленту, которая крепит тепловую ленту к трубе.

Спиральная тепловая лента.

Оберните тепловую ленту с изоляцией

После того, как вы установили тепловую ленту и убедились, что она остается максимально сухой, вы можете обернуть ее изоляцией, ЕСЛИ производитель тепловой ленты рекомендует это (многие так и делают).Изоляционная тепловая лента помогает легче поддерживать постоянную температуру и защищает ее от повреждений. Мы рекомендуем изоляцию из стекловолокна только в 99% случаев. Стекловолокно имеет более высокую огнестойкость, чем другие изоляционные материалы, такие как пенопластовые рукава, поэтому оно более безопасно.

Оберните изоляцию из стекловолокна вокруг тепловой ленты, если это рекомендует производитель.

Чтобы установить изоляцию из стекловолокна вокруг трубы с помощью тепловой ленты, вы просто начинаете с одного конца и оборачиваете водопровод, стараясь не затянуть обертку.Стекловолоконная пленка для труб на Amazon

Установка пароизоляции / барьера

Последним этапом установки тепловой ленты является пароизоляция или гидроизоляция. Гидроизоляционный барьер устанавливается так же, как и изоляция, но пластик наматывается в направлении, противоположном направлению изоляции. Плотно прилегающая форма, но не слишком тугая — это то, чего вы пытаетесь достичь. Вы хотите, чтобы изоляция была защищена от непогоды. Утеплитель из стекловолокна теряет свою эффективность при намокании.

Пароизоляция, обернутая стекловолоконной изоляцией.

Другая важная информация о тепловой ленте

Сколько энергии потребляет тепловая лента?

Наиболее распространенные тепловые ленты потребляют либо 2 Вт на фут, либо 7 Вт на фут и предохраняют водопровод от замерзания до впечатляющих -50 градусов по Фаренгейту. Newsminer.com объясняет, что если средняя тепловая лента потребляет 5 Вт электроэнергии на фут, то тепловая лента длиной 6 футов будет использовать 30 Вт для нагрева трубы.При нынешних тарифах на электроэнергию в Фэрбенксе, штат AK, 30 Вт на 4 месяца будут стоить около 20 долларов.

Тепловая лента была слишком изолирована от брызг пены и сгорела. (Amazon.com).

Безопасна ли тепловая лента?

Саморегулирующиеся тепловые ленты совсем не сильно нагреваются, поэтому они не помогают разморозить трубы. На самом деле их следует устанавливать на ваши трубы задолго до первого замерзания. Новые саморегулирующиеся тепловые ленты включатся, когда температура опустится ниже 40–38 градусов.Тем не менее, Washington Post сообщает, что современные сертифицированные тепловые ленты, соответствующие стандартам UL, ежегодно вызывают около 2000 домашних пожаров, 10 смертей и 100 травм. Большинство этих несчастных случаев можно было бы предотвратить, если бы домовладельцы следовали этим советам:

    • Если вы используете удлинитель для питания своей тепловой ленты, убедитесь, что он рассчитан на использование вне помещений.
    • Покупайте только сертифицированные UL тепловые ленты.
    • Тепловая лента должна иметь заземляющую или трехконтактную вилку.Особенно в старых передвижных домах из-за металлического шасси и заземления. Используйте только розетку с быстродействующим выключателем замыкания на землю (GFCI).
    • Не устанавливайте тепловые ленты внутри стен, полов или потолков. Тепловую ленту следует использовать только снаружи.
    • Установите тепловые ленты прямо на трубу, которую нужно защитить от замерзания. Не устанавливайте тепловую ленту вокруг изоляции трубы — только саму трубу.
    • Не покрывайте тепловые ленты изоляцией, даже если производитель ленты разрешает это.
    • Если вы добавляете изоляцию, используйте только стекловолокно или другой негорючий материал. Не используйте пенопласт или виниловую изоляцию, так как они могут легче воспламениться.
    • Не наматывайте тепловую ленту на себя, даже если это разрешено некоторыми производителями.
    • Никогда не используйте металл для крепления тепловой ленты к трубе.
    • Расположение термостата в инструкциях производителя. Должен ли он упираться в трубу и быть покрыт изоляцией для измерения температуры трубы или висеть без покрытия для измерения температуры воздуха?
    • Проверяйте все тепловые ленты и электрические соединения перед зимой и не реже одного раза в месяц зимой.Замените тепловую ленту, если на ней есть порезы, трещины, обугленные следы, следы жевания животных, оголенные провода или свободный или отсутствующий конец. Если это выглядит подозрительно, его следует заменить или удалить.

Испытание термостата с тепловой лентой.

Регулярно заменяйте тепловую ленту

Если говорить о замене, срок службы нагревательной ленты составляет всего 3 года. Большинство производителей тепловых лент предупреждают, что вам следует заменять тепловые ленты как минимум каждые 3 года. Тепловая лента почти постоянно связана как с водой, так и с электричеством и обычно плохо защищена от непогоды.

Другая важная информация о тепловой ленте

Нельзя добавлять тепловую ленту после того, как ваши трубы замерзли, и ожидать, что она разморозит вашу трубу. Это, конечно, поможет, но тепловая лента — это средство профилактики — она ​​в первую очередь защищает линию от замерзания. Прочитайте больше советов по зиме для вашего мобильного дома. Замерзание и разрушение водопровода может стать неприятным и дорогостоящим случаем не только для самой линии, но и для окружающих сооружений. К счастью, есть несколько хороших вариантов, которые помогут предотвратить любые проблемы в будущем. Узнайте больше о сантехнике в передвижных домах.

Тепловая лента подключена к розетке GFCI.

Интеллектуальная сигнализация о замерзании

Есть сигнализация о замерзании, которая может быть установлена, чтобы предупредить вас, когда ваши линии достигают критически низкой температуры. Сама сигнализация устанавливается внутри вашего дома со шнуром, прикрепленным к водопроводу. Установка довольно проста и понятна, но, как всегда, следуйте рекомендациям и инструкциям производителя.

Хорошие идеи, о которых нужно помнить

Вы можете найти тепловую ленту в местном хозяйственном магазине или заказать через Интернет в интернет-магазине, например, в магазине запчастей для дома на колесах.или Lowe’s. Главный приоритет — убедиться, что тепловая лента рекомендована для водопровода вашего дома. Тепловая лента — это обычно используемая защита от непогоды, но ее необходимо использовать правильно и регулярно проверять, чтобы быть безопасной и эффективной. Спасибо, что прочитали Mobile Home Living!

(Изображения: Homedepot.com,

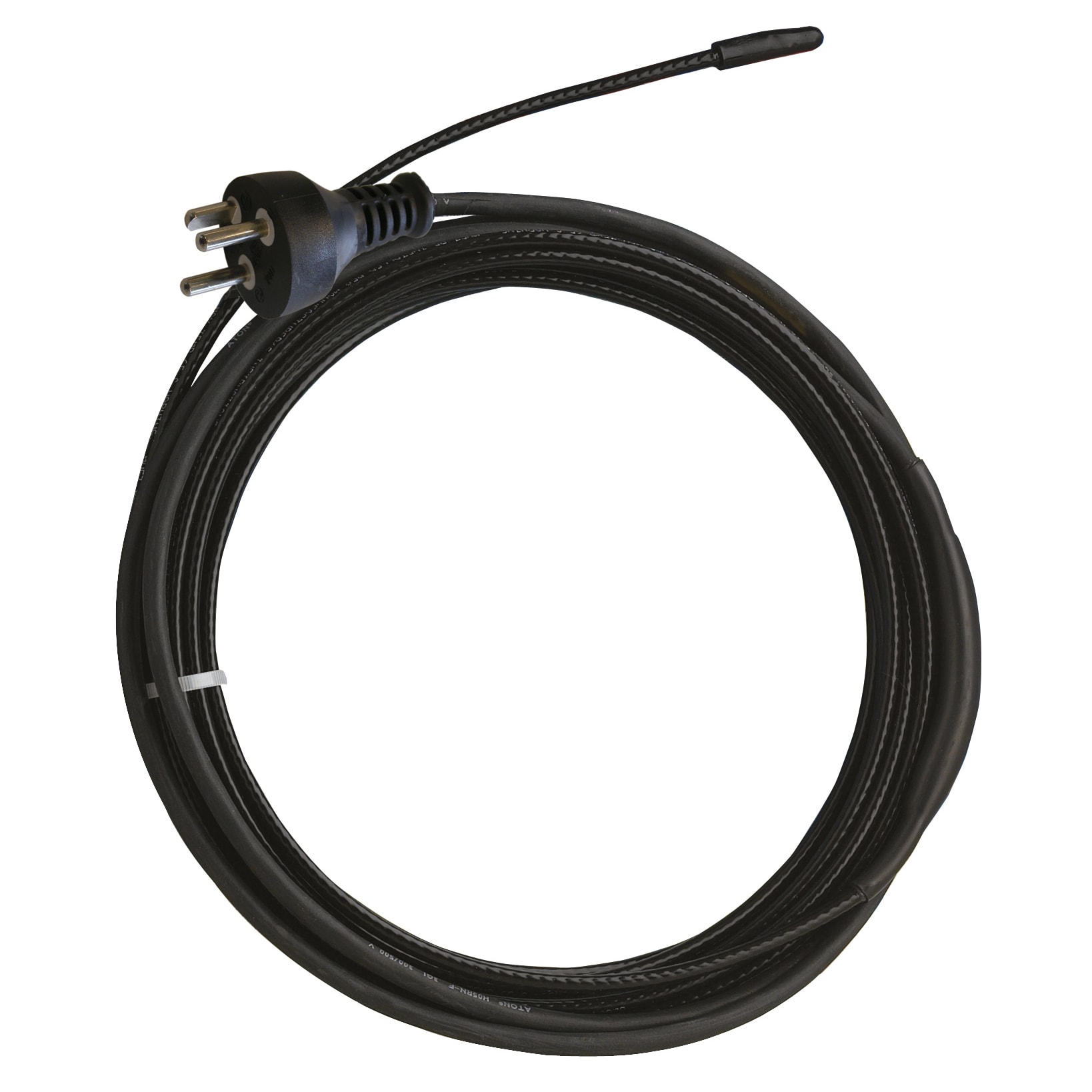

Лучший нагревательный кабель для труб

Если у вас есть дом, который не используется зимой, или дом, в котором трубы проходят через неотапливаемую зону, например, в подполье или чердак, а температура опускается ниже нуля, возможно, стоит подумать о приобретении трубных нагревательных кабелей.Нагревательные кабели для труб согревают ваши водопроводные трубы, поэтому вода внутри не замерзает, не расширяется и не лопнет трубы.

Нагревательный кабель Frost King — наш лучший выбор. После быстрой установки этот трубчатый нагревательный кабель обеспечит домовладельцу спокойствие всю зиму. Если вы хотите узнать больше об этом или о том, что искать в других качественных нагревательных кабелях для труб, продолжайте читать.

Что нужно знать перед покупкой нагревательного кабеля для труб

Как работает трубчатый нагревательный кабель

Трубный нагревательный кабель — это в основном провод с высоким сопротивлением, который изолирован и покрыт защитным покрытием.Хотя этот провод может иметь постоянную электрическую мощность, постоянную мощность или саморегулирующийся, результат тот же: он нагревается при понижении температуры, чтобы вода в ваших трубах не замерзла.

Важно понимать, что некоторые нагревательные кабели необходимо прокладывать по прямой линии вдоль дна трубы, в то время как другие должны быть намотаны по спирали (но не касаясь) вокруг трубы. Третий тип трубчатого нагревательного кабеля можно накладывать внахлест. Чтобы сохранить тепло, выделяемое трубчатым нагревательным кабелем, вам часто необходимо изолировать трубу после установки трубчатого нагревательного кабеля.

Трубный нагревательный кабель доступен различной длины

Если у вас недостаточно трубного нагревательного кабеля, вы рискуете замерзнуть в местах, где труба не нагревается. И наоборот, вы не хотите иметь слишком много нагревательного кабеля, потому что вы не можете просто обернуть излишки, чтобы поддерживать его в чистоте и порядке (это опасность пожара). И, что самое главное, никогда не следует разрезать или модифицировать нагревательный кабель каким-либо образом, поскольку это чрезвычайно опасно. Из-за этого трубчатый нагревательный кабель продается различной длины (обычно с шагом 10 футов), поэтому вы можете приобрести ту длину, которая лучше всего соответствует вашим потребностям.

Характеристики нагревательного кабеля для труб

Как работает термостат для трубчатого нагревательного кабеля

Нагревательный кабель для труб имеет термостат. Он контролирует температуру трубы и, как термостат в вашем доме, включает тепло, когда температура становится слишком низкой. Он также отключает нагрев, когда температура значительно выше точки замерзания. Не все термостаты имеют одинаковые рабочие параметры — в то время как большинство включается при 37 или 38 градусах, некоторые могут отключаться при 45 градусах, а другие не отключаются, пока температура не достигнет 50 градусов.

Сколько электроэнергии потребляет трубчатый нагревательный кабель?

Электроэнергия нагревательного кабеля для труб обычно указывается в ваттах на фут. В наихудшем сценарии, когда мощность средняя (не энергоэффективная) и вам нужно запускать тепло в течение 24 часов каждый день, стоимость по среднему тарифу на электроэнергию для США составит примерно 0,02 доллара за фут в день. Некоторые энергоэффективные кабели могут потреблять всего 2 Вт на фут, в то время как средний трубчатый нагревательный кабель потребляет около 7 Вт на фут.

Прочная, но гибкая конструкция

Трубный нагревательный кабель будет проложен в тех частях вашего дома, где условия не идеальны. Это означает, что они должны иметь прочную конструкцию. Однако, если кабель будет слишком жестким, работать с ним будет сложно. Идеальный трубчатый нагревательный кабель будет прочным и гибким.

Назначение светодиода на трубчатом нагревательном кабеле

Поскольку средний трубчатый нагревательный кабель не очень сильно нагревается (обычно теплый — лучшее описание), может быть трудно определить, работает ли система.По этой причине — и в целях безопасности — большинство кабелей для трубных нагревателей имеют небольшой светодиодный индикатор в трехконтактной вилке, чтобы вы могли сразу увидеть, находится ли система под напряжением или под напряжением.

На первый взгляд может показаться, что существует множество вариантов ценообразования на трубчатый нагревательный кабель, но это только потому, что существует такое большое разнообразие длин. Как правило, трубный нагревательный кабель стоит около 10 долларов за фут. Если у кабеля лучшее качество сборки и больше функций, цена за фут возрастет, в то время как менее прочные бюджетные модели будут на несколько долларов за фут дешевле.

Нужно ли мне какое-либо защитное оборудование при прокладке трубчатого нагревательного кабеля?

A. Да. Защитные очки необходимы, особенно если трубы проходят над головой, потому что они будут покрыты мусором, который может упасть вам в глаза, если потревожить его. Также, если вы работаете с изоляцией, не забудьте надеть перчатки.

Трудно ли установить трубный греющий кабель?

A. Нет, совсем нет. Однако существует три различных метода установки.Обмотка или перекрытие кабеля, который должен быть проложен по прямой линии, может создать опасность пожара. Кроме того, в некоторых случаях после установки нагревательного кабеля трубы вам также потребуется обернуть изоляцию вокруг трубы, чтобы она сохраняла тепло должным образом. Обязательно прочтите все сопроводительные инструкции, чтобы узнать, как правильно установить.

Какой нагревательный кабель мне выбрать?

Лучший из лучших нагревательных кабелей для труб

Наше мнение: Высокоэффективная модель, которая обеспечит вам спокойствие при эксплуатации ваших труб всю зиму.

Что нам нравится: Этот нагревательный кабель прост в установке и рассчитан на защиту ваших труб до отрицательных 40 градусов. Его можно использовать на 2-дюймовых металлических и пластиковых водопроводных трубах и потребляет 7 Вт на фут.

Что нам не нравится: Обязательно следуйте всем инструкциям по установке, чтобы добиться от этого устройства оптимальной производительности.

Лучше всего подходит для вашего нагревательного кабеля для труб

Наше мнение: Если бюджет — это проблема, этот трубчатый нагревательный кабель удовлетворит как ваши затраты, так и ваши потребности в отоплении.

Что нам нравится: Термостат в этой модели не включается, пока температура не упадет ниже 38 градусов, что помогает снизить ваши счета за электроэнергию. Индикатор на шнуре позволяет сразу увидеть, что система работает.

Что нам не нравится: Как и в случае с другими тепловыми кабелями, вам также потребуется использовать изоляцию трубной оберткой (не входит в комплект), чтобы этот продукт работал должным образом.

Нагревательный кабель для труб

Наше мнение: Самый универсальный трубчатый нагревательный кабель в нашем списке.Это может быть использовано при прямом, спиральном или перекрывающем монтаже.

Что нам нравится: Разработанная для 2-дюймовых металлических или пластиковых труб, эта модель нагревается за считанные минуты. Термостат включается, когда температура опускается ниже 37 градусов, и отключается, когда температура достигает 50 градусов.

Что нам не нравится: Шнур питания у этой модели очень короткий (2 фута). Скорее всего, вам понадобится удлинитель соответствующего номинала.

Аллен Фостер пишет для BestReviews.BestReviews — это компания, занимающаяся обзором продуктов, с единственной миссией: помочь упростить принятие решений о покупке и сэкономить ваше время и деньги.

BestReviews тратит тысячи часов на изучение, анализ и тестирование продуктов, чтобы порекомендовать лучший выбор для большинства потребителей. BestReviews и ее партнерские газеты могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Распространяется компанией Tribune Content Agency, LLC.

Как уберечь водопроводные трубы от замерзания — даже в условиях неглубокой почвы

Одна из проблем, с которыми вы сталкиваетесь как канадский подрядчик, — это преодоление зимних реалий, и когда дело доходит до водопровода, все может быть особенно сложно.Целые регионы этой страны не обязательно имеют почвенный покров для защиты водопроводных и канализационных труб от замерзания круглый год. Я боролся с ситуациями при строительстве неглубоких грунтов с середины 1980-х годов, я пробовал несколько различных подходов, и некоторые из лучших решений для защиты от замерзания, которые я нашел, были разработаны небольшой канадской компанией в стране скалы и деревья.

Лорн Хейсе начинал как электрик, но после того, как он и его жена Робин покинули суету Торонто, чтобы жить в бедном почвой, богатом коттеджами районе Мускока, Онтарио, они основали компанию под названием Heat-Line (www.heatline.com; 800-584-4944). Я впервые выследил Лорна в 2011 году, следуя историям, которые я слышал о его продуктах для защиты от замерзания, установленных по всему миру. Вы, вероятно, никогда не встречали никого, кто был бы так взволнован, как Лорн, по поводу типичной зимней проблемы — держать трубы незамерзающими. Представьте, что вы тратите большую часть каждой недели на изобретение решений для эффективного обогрева труб! Такова жизнь Лорна, и у него это хорошо получается.

Когда дело доходит до защиты труб от замерзания, системы водоснабжения и канализации — это два разных животных.Риски замерзания уникальны, как и решения. В обеих ситуациях используются электрические нагревательные кабели, но на этом сходство заканчивается.

Сохранение дренажных линий Дренаж

Пока дренажная труба имеет постоянный уклон и дренаж полностью, она никогда не может быть заблокирована льдом, даже если она полностью обнажена под возвышающимся зданием или заглублена из-за недостаточного количества почвы для удержания трубы выше 0oC. Но надежда может быть опасной, когда дело касается водопровода.Если зимой возникает засор в надежной трубе или накапливается достаточно инея, чтобы закупорить поток, это плохие новости. 4-дюймовая канализационная труба, замороженная «льдом», может не разморозиться до тех пор, пока малиновки не вернутся на несколько недель в большинстве районов Канады. А если в одном из ваших проектов случится что-то подобное, вы будете выглядеть так же хорошо, как и материал, забивающий канализационную линию вашего клиента.

Выбор размера кабеля

Итак, как сделать так, чтобы дренажные линии никогда не замерзали, когда у вас недостаточно почвы? Речь идет о электрических нагревательных кабелях, и есть два варианта: внешний и внутренний.До недавнего времени единственным выбором для дренажа был внешний вид, поскольку водопроводные нормы запрещают прокладку любого электрического кабеля внутри дренажной трубы. Опасность, которая беспокоит органы кодекса, заключается в малой вероятности взрыва, вызванного искрой в окружении летучих канализационных газов. Внешнее применение нагревательного кабеля также снижает вероятность засорения трубы из-за захвата канализационного мусора на внутреннем кабеле и накопления, но при прокладке внешнего кабеля следует учитывать некоторые факторы.Помимо того факта, что внешний подход трудно установить вокруг подземных дренажных труб, передаче тепла замерзшей воде препятствует стенка трубы.

Ранее этой зимой я установил два типа греющих кабелей дренажной линии. Один крепится к внешней стороне полностью открытой изолированной трубы под зданием на приподнятых опорах, а другой находится внутри подземной дренажной трубы. Heat-Line уникальна в мире систем обогрева, потому что у них есть единственная система, одобренная cCSAus для использования внутри черных и сточных водостоков.Их система Retro-DWS, которую я установил, включает саморегулирующийся нагревательный кабель, который заделан внутри трубы HDPE диаметром 1/2 дюйма. С технической точки зрения кабель находится не внутри дренажной линии, а внутри трубы, которая находится внутри дренажной линии. Это делает его приемлемым для сертификации cCSAus.

Еще одна удобная особенность метода «внутри трубы» заключается в том, что вы можете протолкнуть нагревательный кабель на большое расстояние. Вам не нужно ловить рыбу. В моей собственной ситуации я легко протолкнул трубу на 130 футов от здания в септик через 4-дюймовую трубу из ПВХ.Я слышал о ситуациях, когда Retro-DWS вручную толкали на 400 футов без деформации.

Морозостойкое водоснабжение

Есть много способов предохранить водопроводные линии от замерзания, когда они не могут быть проложены ниже линии замерзания, но хитрость заключается в том, чтобы все это происходило надежно и с минимальным потреблением электроэнергии. Впервые я установил продукт Heat-Line для одного из своих проектов еще в 2011 году. Ситуация включала спуск длиной 55 футов из пробуренной скважины на участке с примерно 12-дюймовым каменистым грунтом над коренной породой, и я использовал продукт под названием КАРАПАС.Это полиэтиленовая труба высокой плотности 200 фунтов на квадратный дюйм с саморегулирующимся нагревательным кабелем, залитым с одной стороны.

В этом случае «саморегулирующийся» означает, что нагревательный кабель увеличивает тепловую мощность по мере необходимости в холодных помещениях. Одно место на кабеле может потреблять очень мало энергии, потому что оно естественно теплое, в то время как более холодный участок может потреблять больше энергии, чтобы предотвратить замерзание трубы в этом участке. В сочетании с системой термостата, которая выключает всю систему, когда температура трубы поднимается выше нуля, и вы очень экономно расходуете электроэнергию.

В установку, которую я поставил, была включена изоляция трубы из предварительно формованного пенопласта вокруг линии водоснабжения, и все они были заключены в 4-дюймовую трубу из ABS для обеспечения физической защиты. Там, где водопровод поворачивается вверх и идет вертикально, когда он входит в этот конкретный дом, построенный на опорах, я заменил предварительно сформованный пенопластовый рукав изоляционным пенопластом, введенным в отверстия диаметром 3/8 дюйма в АБС. Я не смог сделать изгиб внутри АБС с изоляцией втулки, но распыление пены помогло. С датчиком термостата, расположенным внутри самой холодной части установки (вертикальная часть над землей), электричество включается менее чем в половине случаев, даже в самую холодную погоду.

Ваши проекты успешны только при условии, что самое слабое звено работает, а замороженные сантехнические системы могут вызвать бесконечную головную боль. Чтобы увидеть, как я установил нагревательные кабели для внутренней и внешней дренажной трубы, посетите www.baileylineroad.com/freeze-proof-drains .

Нагревание следа горячей воды, обогреватель Термон ХСКС связывает горячую воду

Кабели электрообогрева Thermon HSX — Электрообогрев

Thermon HSX саморегулирующиеся кабели обогрева обеспечивают поддержание температуры горячей воды в трубопроводе, обеспечивая мгновенный сброс горячей воды к месту использования.

Кабели электрообогрева Thermon HSX

Температура горячей воды Отопление

Спецификация

Температура эксплуатации нагревательного кабеля для обогрева горячей воды Thermon HSX — 41ºC, 49ºC и 60ºC.

  • Номинальное напряжение питания: 208 В
  • Максимальная температура непрерывного воздействия: При включении: 65 ° C, при выключенном состоянии 85 ° C
  • Защита цепи: Требуется защита от замыкания на землю 30 мА
  • Минимальный радиус изгиба кабеля: при -15ºC 10 мм; при -60ºC 32 мм

Саморегулирующиеся нагревательные кабели для горячей воды Thermon HSX увеличивают выходную мощность при понижении температуры, обеспечивая гарантированное поддержание температуры горячей воды в трубопроводе.

Системы электрообогрева для поддержания температуры горячей воды

  • Снижение затрат на установку — нет необходимости в обратном трубопроводе водопровода или теплоизоляции — меньше материалов, меньше труда
  • No Pipe Balancing — однотрубная система обогрева без возврата рециркуляционной системы горячего водоснабжения
  • Экономия места — уменьшенный размер распределительных трубопроводов горячей воды обеспечивает дополнительное место в служебных каналах
  • Предотвратить заражение легионеллой — кабели электрообогрева соответствуют CIBSE TM13, HS (G) 70 HN (90) 12
  • Remove Deadlegs — кабели электрообогрева подведены к месту использования / слива воды для дополнительной защиты здоровья
  • Средства для устранения — в сочетании с системой рециркуляции или нагревателями точек использования
  • Снижение эксплуатационных расходов — саморегулирующиеся нагревательные кабели требуют питания только там, где это необходимо
  • Мгновенная горячая вода — не нужно ждать, пока холодная вода станет горячей
  • Экономия воды — холодная вода без спуска, энергоэффективное распределение горячей воды

Обогрев горячего водоснабжения: кабели электрообогрева обеспечивают поддержание температуры горячей воды в трубопроводах горячего водоснабжения в коммерческих и жилых зданиях.

Установка систем обогрева горячей воды

Полная система электрообогрева для поддержания температуры горячей воды обычно включает следующие компоненты Thermon :

Обзор системы

1. HSX саморегулирующийся водонагревательный кабель

2. PowerSnap1 или комплект для подключения питания PCA-COM для заделки нагревательного кабеля HSX

3. TeeSnap или PCS-COM позволяет соединять три нагревательных кабеля вместе

4. SpliceSnap или PCS-COM позволяет соединять два нагревательных кабеля вместе.

5. ET-6 Концевая заделка кабеля. Каждый PowerSnap1 и TeeSnap включает в себя две заделки ET-6.

6. FT-1 Крепежная лента для крепления кабеля к трубе; используйте с интервалом 300 мм (12 ″).

7. CL Этикетка «Электрический обогреватель» отклеивается и приклеивается к пароизоляции с интервалом 3 м (10 футов) или в соответствии с требованиями норм или технических требований.

8. Стекловолоконная теплоизоляция и пароизоляция.

Кабели электрообогрева Thermon HSX

Видео Thermon, в котором дается обзор передовых методов прокладки кабелей обогрева как в промышленных, так и во взрывоопасных зонах. В видеоролике рассказывается о выборе, испытании, проверке, проверке и подготовке трубопроводов для кабелей теплового тракта перед прокладкой кабелей к трубам, клапанам, фланцам и неизолированным опорам труб.

КОНСТРУКЦИЯ КАБЕЛЯ THERMON HSX

Нагревательный кабель для трубопроводов горячей воды

Нагревательные кабели Thermon обеспечивают поддержание температуры и защиту от замерзания трубопроводов и механических систем во всех отраслях промышленности — типичные области применения включают технологические трубопроводы нагрева, трубопроводы приборов и резервуары для хранения для поддержания вязкости или предотвращения повреждений от замерзания как неотъемлемую рабочую задачу установки Подготовка к зиме .

TRACE HEATING UK & INTERNATIONAL

Безопасность и рабочие характеристики кабеля и системы электрообогрева зависят в целом от того, как система была спроектирована, установлена ​​и обслуживалась. Неправильное обращение, установка или техническое обслуживание системы может привести к недогреву или перегреву воды или повреждению нагревательного кабеля — обратитесь в T&D за советом по нагреву горячей воды с использованием электрических нагревательных кабелей.

Электрообогрев: защита крыш, водостоков, пандусов, труб и резервуаров от мороза, снега и льда

Полную техническую информацию, спецификации и информацию для заказа Кабеля для горячего водоснабжения см. В следующих разделах.

Спецификации

5 лучших нагревательных кабелей для труб — июнь 2021 г.

Замороженные трубы — это не весело. В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, при которой вода снова потечет. Если у вас лопнут трубы, вам могут потребоваться тысячи долларов на ремонт и очистку.

Лучшая стратегия — в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб — отличный способ сделать это. Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.

Факторы, которые следует учитывать при выборе нагревательных кабелей для труб, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной.Это руководство расскажет вам все факты, чтобы вас не пугал процесс покупки и установки трубных нагревательных кабелей. Мы также предлагаем несколько предложений по продуктам, чтобы упростить процесс совершения покупок.

Основные соображения

Долговечность

От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях. Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без технического обслуживания и поломок. (Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .

Длина

Длина приобретаемого кабеля имеет первостепенное значение. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы. К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб. Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.

Диаметр

Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель.Некоторые трубчатые нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.

Перед покупкой трубного нагревательного кабеля внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).

Сертификация

Для оптимальной безопасности выбирайте только нагревательный кабель для труб, одобренный UL и сертифицированный CSA.Эти тесты гарантируют, что трубчатый нагревательный кабель соответствует стандартам качества и работает так, как заявляет производитель.

Установка

Как уже упоминалось, установка трубчатого нагревательного кабеля может быть сложной задачей. Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки — некоторые кабели поставляются с ними, а некоторые нет — и вас может ждать интересное приключение с установкой.

Перед тем, как вы начнете установку, вам нужно сделать несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами. Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.

Большинство трубчатых нагревательных кабелей предназначены для использования только с целыми пластиковыми или металлическими трубами. Перед использованием трубчатого нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.

ПЕРСОНАЛ

BestReviews

Характеристики

Кабель

Кабель трубчатого нагревательного кабеля фактически состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.

  • Обогреваемая секция: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы.Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
  • Секция без обогрева: Вилка, термостат и любые светодиодные фонари обычно расположены на более коротком участке кабеля, который не нагревается. Вилка должна быть заземлена и иметь три контакта.

Все кабели должны быть прочными и гибкими, что может помочь при установке.

Термостат

Трубный нагревательный кабель обычно включает встроенный термостат для поддержания температуры трубы в определенном диапазоне.Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заданного максимума (обычно около 50 ° F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается до такой степени, что может стать причиной возгорания.

Светодиодная лампа

Некоторые нагревательные кабели для труб включают светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.

ЗНАЕТЕ ЛИ ВЫ?

Из-за низкого энергопотребления, нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всем помещении, подвале или подполье.

ПЕРСОНАЛ

BestReviews

Цены на нагревательные кабели для труб

Недорого: Трубные нагревательные кабели до $ 20 , как правило, короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.

Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля для труб в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

Дорого: Трубные нагревательные кабели по более высокой цене имеют тенденцию предлагать максимальную прочность и длину, причем некоторые из них достигают от 80 до 100 футов. Планируйте потратить от 50 до 120 долларов на кабель этого более высокого уровня.

Нагревательные кабели для труб, которые устанавливаются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.

ПЕРСОНАЛ

BestReviews

Советы

  • Если в инструкциях содержится призыв к прокладке кабеля по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
  • Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
  • Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
  • Никогда не используйте нагревательные кабели на топливопроводах или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
  • Тщательно измерьте трубы, которые вы хотите защитить, чтобы вам не пришлось платить за кабель больше, чем вам нужно.Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

FAQ

В. Как трубные нагревательные кабели прикрепляются к трубе?

A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки проволоки. Одно из лучших решений — использовать ленту для наложения кабеля, которая лучше выдерживает различные температуры, чем другие типы ленты.

Некоторые производители нагревательных кабелей для труб включают ленту или стяжки в комплект поставки, а другие — нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления, отличную от той, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.

В. Могу ли я наматывать нагревательные кабели на трубу?

A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньше креплений для фиксации кабеля.Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.

Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.

В. Что лучше: нагревательные кабели или изоляция труб?

A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб.Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.

Тепловая лента для защиты от замерзания (Руководство для домовладельца)

Фото: emersonindustrial.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб.По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может взорваться и вылить галлоны за галлонами воды.

Ужасные истории о разрушительных повреждениях могут вызвать лихорадочную тревогу, но замороженные трубы — рациональная проблема для многих, особенно для тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство.

Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные исправления часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.

Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Несмотря на название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла для предотвращения замерзания.

Фото: supplyhouse.com

Когда следует устанавливать тепловую ленту

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на открытом воздухе — разумно предпринять шаги, чтобы предотвратить рецидив », — объясняет О’Брайан.По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания». Единственная сложность — это время: «Тепловая лента не будет работать, если вы не установили ее до того, как температура резко упадет».

Типы тепловых лент

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых обладает различными характеристиками. Большинство из них саморегулируются и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды.При понижении температуры саморегулирующиеся кабели выделяют больше тепла. Когда температура поднимается намного выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

Установка тепловой ленты

В прошлом тепловые ленты часто встраивались в электрическую систему дома, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других.Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Предполагая, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простым самостоятельным проектом для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем, — говорит О’Брайан, — но, в целом,« это простая работа.«Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Фото: supplyhouse.com

Поскольку вода и электричество несовместимы, следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо легковоспламеняющееся оставалось в постоянном контакте с активным кабелем».

Обязательно периодически проверяйте установку тепловой ленты, обращая внимание на утечки в трубе или потертости в нагревательном кабеле.Некоторые производители призывают использовать изоляцию труб, по крайней мере, частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
