конструктивные особенности и схемы включения

Главная » Системы отопления » Материал для системы отопления » Насос подпитки системы отопления: конструктивные особенности

Каждый владелец автономной системы отопления (СО) неизбежно сталкивается с проблемой уменьшения количества теплоносителя в отопительном контуре.

В открытых системах это происходит регулярно и достаточно быстро, в закрытых – медленно. Избежать аварийных ситуаций при недостатке теплоносителя в отопительном контуре поможет узел автоматической подпитки.

[contents]

Содержание

1. Для чего нужна подпитка СО
2. Устройство подпиточного узла
3. Узел подпитки СО с насосом
4. Подбор подпиточного насоса

Для чего нужна подпитка СО

Несколько слов теории. Существует два типа отопительных систем:

• с естественной циркуляцией теплоносителя по отопительному контуру.
• с принудительным перемещением при помощи установленного циркуляционного насоса в отопление частного дома.

Нагретый теплогенератором теплоноситель циркулирует по контуру, проходя через радиаторы, в которых и отдает часть тепловой энергии в отапливаемые помещения. Только после этого, остывший теплоноситель возвращается в исходную точку – котельную установку. Далее цикл повторяется. Уменьшение объема теплоносителя грозит владельцу многими бедами, среди которых снижение КПД, выход из строя оборудования (вследствие перегрева) и завоздушивание системы.

Данный краткий теоретический экскурс был необходим для того, чтобы читатель имел представление о количестве отопительного оборудования, а значит и о местах его стыковки с магистральным трубопроводом.

Итак, какими же путями жидкость может покидать СО? Если речь идет об открытой отопительной системе, то основное место максимального испарения теплоносителя – это расширительный бак открытого типа. Кроме этого, уменьшение объема теплоносителя может происходить через:

• места стыковки оборудования в виде микропротечек;
• воздухоотводчик в виде пара;
• предохранительный клапан, при сбросе излишнего давления;
• краны Маевского на радиаторах, при удалении воздушных пробок.

Не стоит «сбрасывать со счетов» и слив части теплоносителя, связанный с профилактическими работами (чистка фильтров-грязевиков), ремонтом участка трубопровода или заменой оборудования. Есть и еще одна причина уменьшения объема теплоносителя – коррозия внутренних поверхностей стальных труб, которая приводит к утончению их стенок.

В результате – увеличивается проходной диаметр трубы, а значит и ее объем.

Подытожив вышесказанное: Узел автоматической подпитки решает проблему недостатка объема теплоносителя при соблюдении расчетных значений давления в СО.

Устройство подпиточного узла

Существует несколько вариантов создания подпиточного узла. Наиболее распространенным является схема, на основе редукционного и обратного клапана собранная на байпасе.

Работает система так: когда давление в контуре падает ниже минимального, пружина редукционного клапана разжимается, открывая клапан. Он, в свою очередь, открывает проход для движения воды из водопровода.

Важно! Проблема в том, что данная система может работать исключительно в закрытых СО. В СО открытого типа, данная система работать не будет, так как в ней недостаточно давления для работы пружинного механизма редукционного клапана.

Самый простой вариант организации подпитки СО – это соединение водопровода с отопительным контуром через шаровый кран.

Перед краном необходимо установить фильтр, задерживающий возможные механические загрязнения.

Совет: Чтобы теплоноситель не перетекал из отопительного контура в водопровод (при отсутствии в водопроводе давления и ненароком забытого открытым шарового крана) рекомендуем установить на питающий трубопровод подпиточного узла обратный клапан.

Узел подпитки СО с насосом

Что делать, если в доме автономное водоснабжение или существует проблема частого отключения воды? Если нет центрального водопровода, можно установить ручной насос для подпитки системы отопления (альвеер), который будет брать воду из любой емкости, например пластиковой бочки.

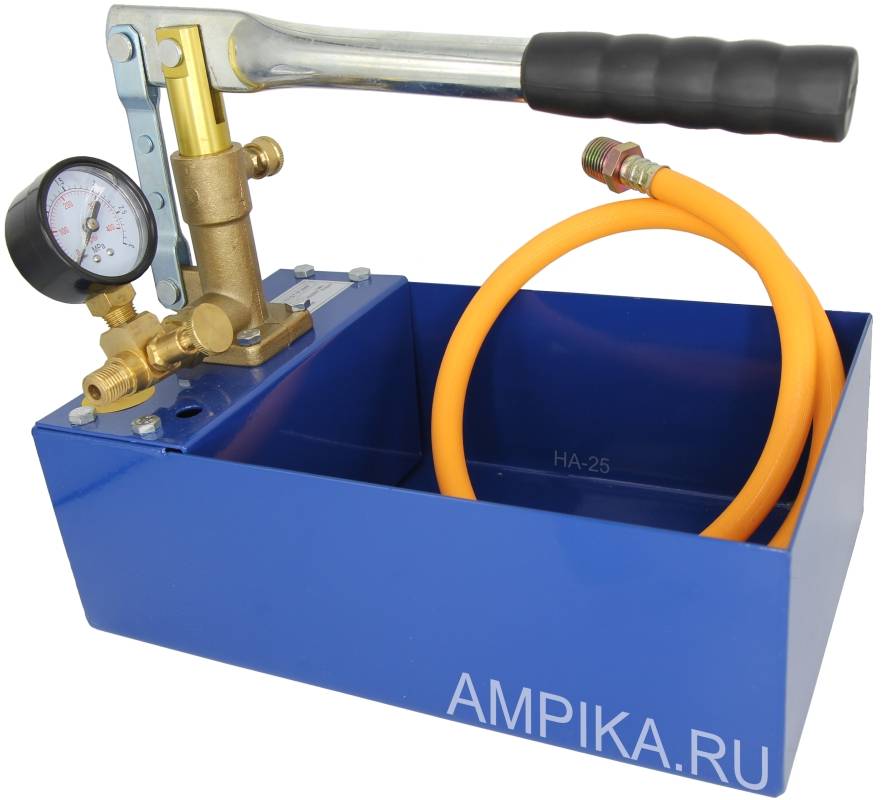

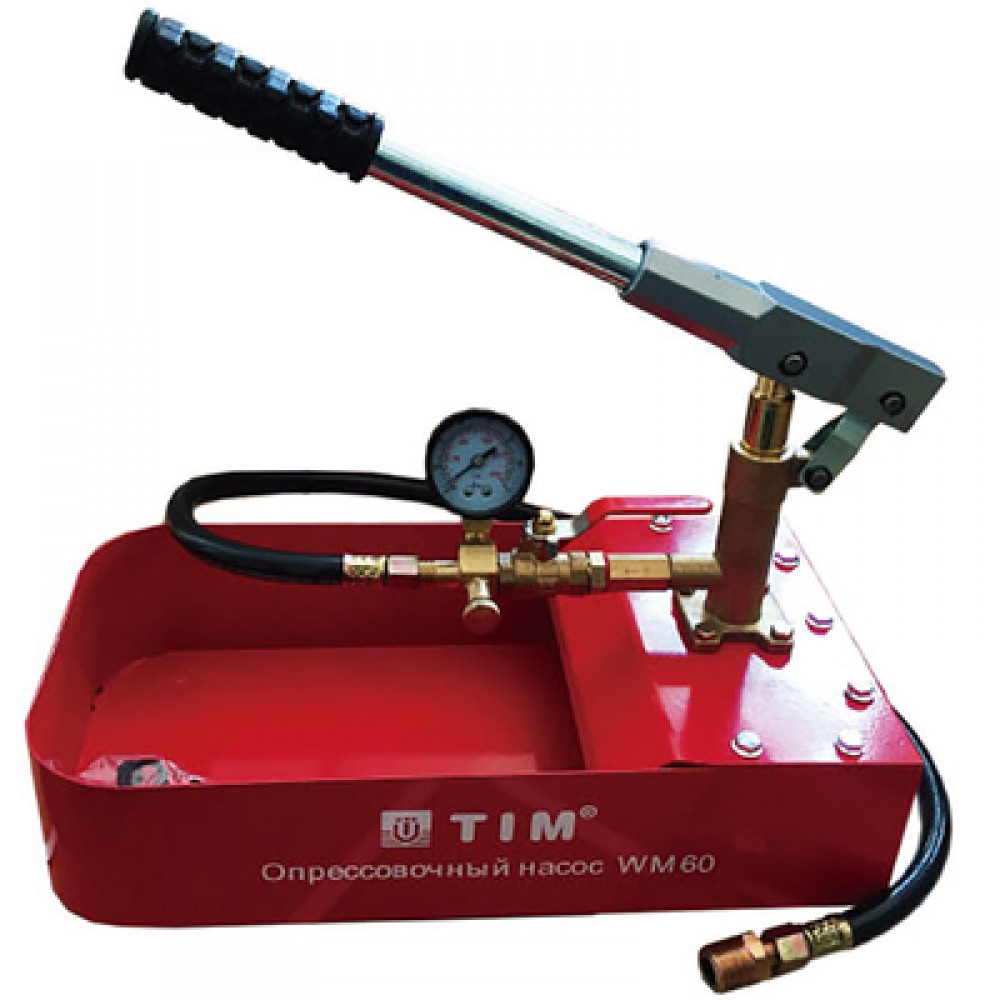

Совет: Для организации подпиточного узла можно воспользоваться классическим механическим насосом для опрессовки.

Подключение подпитки: к обратному трубопроводу перед циркуляционным насосом. Такое решение обусловлено тем, что в данном месте самое низкое давление и температура теплоносителя. Данный способ прекрасно зарекомендовал себя в автономных СО небольших частных домов. Не следует забывать и о главных недостатках ручной подпитки: трудозатраты и необходимость отслеживания объема теплоносителя в системе по меткам в расширительном баке или манометру.

Многие наши соотечественники спрашивают: «Как реализовать узел автоматической подпитки, если давление в водопроводе ниже, чем в контуре СО, или по контуру циркулирует антифриз, а не водопроводная вода?»

Решить проблему позволит установка подпиточного насоса для системы отопления частного дома. Для автоматического управления насосом потребуется:

• Манометр электроконтактный или реле давления.
• Обратный клапан.
• Накопительная емкость (для домов с автономным водоснабжением и при циркуляции в контуре антифризов).

Принцип действия узла с насосом для подпитки системы отопления антифризом следующий: при падении давления в контуре до минимального, срабатывает регулируемый датчик давления, который замыкает контакты включения насосной установки. Забор теплоносителя или антифриза производится из накопительного бака.

Важно! Датчик давления и электроконтактный манометр являются устройствами с реализованной функцией настройки срабатывания контактной группы.

Помимо автоматизации и устранения фактора ручного труда у такой конструкции есть и еще одно неоспоримое достоинство: его можно использовать, как насос для закачки теплоносителя в систему отопления.

Подбор подпиточного насоса

В отличие от своего циркуляционного «собрата» насос подпитки должен развивать сравнительно высокое давление большее, чем в контуре отопительной системы при небольшой подаче, так как для подпитки обычно не требуется перекачка большого объема жидкости. Для организации узла автоматической подпитки применяются моноблочное, вихревое и лопастное  насосное оборудование.

Важно! Данное оборудование, как правило, обладает низким КПД (45%), что в данном случае несущественно из-за их непродолжительного времени работы.

Итак, как подобрать насос для системы отопления? Первое, на что следует обратить внимание – это на напор, который он должен создавать.

Важно! Необходимо понимать, что насос должен создавать напор, который будет выше давления в обратке СО, а также сможет «продавить» гидравлическое сопротивление датчика давления и трубопровода.

Второй критерий выбора – это расход. Для закрытых СО нормы утечки принимаются, как 0,5% от объема теплоносителя в отопительном и котловом контуре. Объем теплоносителя можно рассчитать, принять приблизительно (15 л/кВт мощности котельной установки), а можно узнать опытным путем.

Совет: Приобретать насос только для подпитки СО – нецелесообразно. Данное устройство при грамотном монтаже и обвязке может выполнять массу вспомогательных функций, например, нагнетать давление во внутреннюю систему водопровода частного дома, выполнять функцию резервного циркуляционного насоса, использоваться для слива и закачки воды в контур.
