Насосно смесительные узлы: Насосно-смесительные узлы для водяного теплого пола

Содержание

как работает, схемы, монтаж и настройка

На чтение 11 мин. Обновлено

Тёплые водяные полы сегодня набирают популярность, они являются признаком комфорта. Но, чтобы такое отопление эффективно функционировало, требуется насосно-смесительный узел. Он позволяет добиться оптимального температурного уровня теплоносителя, а также отрегулировать его поступление в петли.

Поэтому, мы решили рассказать о существующих моделях насосно-смесительных узлов, и об их комплектации. Вы узнаете, как собрать узел подмеса для тёплых полов своими руками, а также как произвести монтаж и настройку.

Фото — Насосно-смесительный узелНасосно-смесительный узел

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Именно в этом узле происходит подмешивание охлаждённого теплоносителя из обратки к горячей воде, поступающей от источника нагрева, до необходимого показателя.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Области применения

Потребность в насосно-смесительном узле возникает, если теплоносителем выступает вода. Узнаем в каких случаях это происходит.

  1. Если водяной тёплый пол подключается от центрального отопления — так как нагрев воды в централизованной системе превышает требуемый уровень для напольного обогрева.
  2. При подключении от котла, который не работает с обраткой +55 и ниже — это все твёрдотопливные котлы и функционирующие на газе.
  3. Если магистраль — два и больше контуров с различной температурой (тёплые полы с радиаторами).

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

  • С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.
Фото — Трёхходовой клапанТрёхходовой клапан
  • С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.
Фото — Двухходовой клапанДвухходовой клапан
  • Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

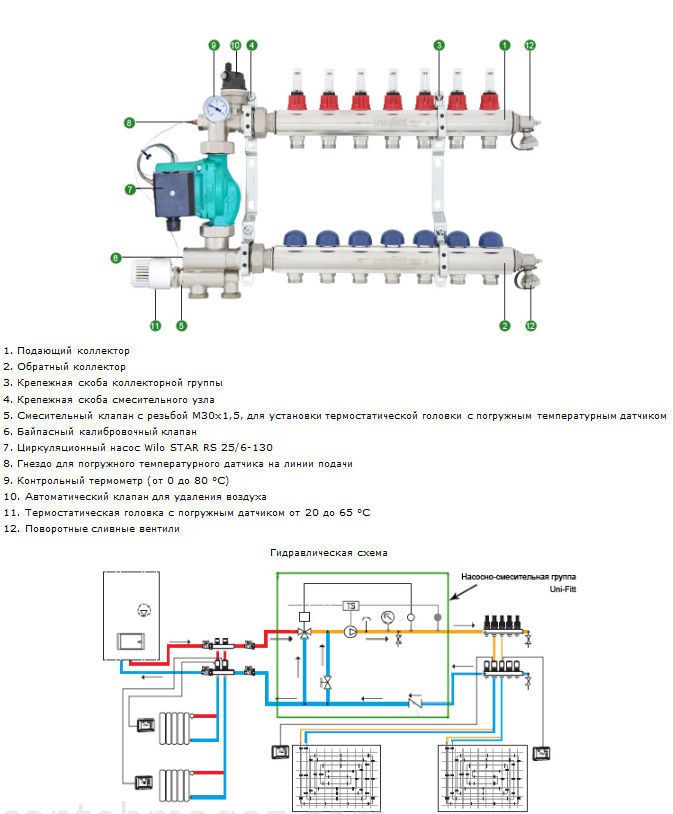

Схемы насосно-смесительных узлов

Насосно-смесительные узлы собираются несколькими способами, отличие кроется в подсоединение насоса и в виде клапана.

Фото — Схемы подключения узла
Схемы подключения узла

С последовательным подключением насоса

При включённом насосе по последовательной схеме осуществляется лишь подготовка теплоносителя и обеспечение его перемещения по петлям. Несмотря на потребность в двух отдельных аппаратах для перекачки жидкости по первичному и вторичному контурам, данная схема более совершенна технологически.

Она имеет повышенную производительность, чем при параллельном подключении. Поэтому, профессионалы чаще используют именно этот вариант при установке тёплых полов.

Однако, для эффективности работы пола при такой сборке, важную роль играет правильность расчёта и настройки, а также точность составленного чертежа.

С параллельным

Плюс параллельной схемы — требуется всего один аппарат для перекачки воды по обоим контурам. Это значительно упрощает сборочный процесс, но необходим более мощный агрегат.

Если смешивающее устройство планируется для небольшой отопительной системы, то рекомендуется параллельная компоновка. Так как при сборке такой конструкции собственноручно, происходит меньше проблем, тем самым проще избежать возникновения серьёзных ошибок. Но для больших площадей тёплого пола данная схема не подходит — низкая производительность и эффективность.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

  1. VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
  2. VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
  3. VT.COMBI.S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
  4. VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.
Фото — НСУ VT.COMBI.SНСУ VT.COMBI.S

Это проверенные модели, и лучше покупать их.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Фото — Циркуляционный насосЦиркуляционный насос

Регулятор расхода

Расходомеры бывают:

  1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
  2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Фото — Балансировочный клапанБалансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Фото — Байпас
Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

  • термометр — контролирует температуру теплоносителя;
  • воздухоотводчик — через него удаляется воздух из системы;
Фото — ВоздухоотводчикВоздухоотводчик
  • дренажные краны, их предназначение — спуск воды;
  • обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

  • К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.
Фото — К подаче прикручиваем фильтрК подаче прикручиваем фильтр
  • К уголку прикручиваем трёхходовой смесительный термостатический клапан.
Фото — Устанавливаем трёхходовой клапан
Устанавливаем трёхходовой клапан
  • К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.
Фото — Подсоединяем обратный клапанПодсоединяем обратный клапан
  • К обратке, и к среднему выходу смесительного узла, монтируем термометры.
Фото — Закрепляем термометрыЗакрепляем термометры
  • К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.
Фото — Устанавливаем насосУстанавливаем насос
  • Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.
Фото — Монтируем коллекторную группуМонтируем коллекторную группу
  • К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.
Фото — Подсоединяем тройникиПодсоединяем тройники
  • Устанавливаем воздухоотводчик.
  • На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.
Фото — Прикручиваем дренажные краны
  • К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.
Фото — К обратке присоединяем отрезок трубуК обратке присоединяем отрезок трубу
  • Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.
Фото — Устанавливаем второй фильтрУстанавливаем второй фильтр
  • К обратному клапану прикручиваем шаровой кран.
Фото — Подсоединяем кран обраткиПодсоединяем кран обратки

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

Фото — Готовый узелГотовый узел

Установка смесительного узла

Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.

 Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево. Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный.

Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.

Насосно-смесительный узел монтируется в следующей последовательности:

  • Подготавливается ниша, в которой размещается коллекторный шкаф.
Фото — Делаем нишу для шкафаДелаем нишу для шкафа Фото — Устанавливаем шкафУстанавливаем шкаф
  • Устанавливается смесительно-распределительный узел в шкафу.
Фото — Крепим насосно-смесительный узелКрепим насосно-смесительный узел
  • К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.
Фото — Подключаем коллектор к подачеПодключаем коллектор к подаче
  • К  выходам гребёнки прикручиваются трубопроводы контуров пола.
Фото — Подсоединяем трубопровод полаПодсоединяем трубопровод пола

Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Регулировка насосно-смесительного устройства:

  • Снимаем терморегулятор, он может повлиять на регулировочный процесс.
  • Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.
Фото — Ставим вентиль на максимумСтавим вентиль на максимум
  • Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

T1 — 95 — 35 = 60

T2 — 45 — 35 = 10

K — ((60 : 10) — 1) x 0,9 = 4

Этот показатель выставляется на балансировочном клапане.

Фото — Регулировка балансировочных клапановРегулировка балансировочных клапанов
  • Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
  • Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.
Фото — Настройка перепускного вентиляНастройка перепускного вентиля

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Зачем нужен насосно-смесительный узел для отопления дома

Как работает насосно-смесительный узел? Почему настоятельно рекомендуется ставить насосную группу для теплого пола и отопления дома? Какие преимущества имеет подобная система? Монтаж котельной с насосно-смесительным узлом – тонкости и технические нюансы.

Насосно-смесительный узел – прибор со взаимосвязанным между собой оборудованием, позволяющим осуществить смешивание потоков теплоносителя, предназначенного для различных контуров системы отопления.

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

  1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
  2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

  • Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

  • Попеременность нагрева

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта - весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

Но, к чему такая громоздкая, не выигрышная по цене конструкция? Тут то и объясняется появление «готовых» насосно-смесительных узлов. Вроде этого.

Насосно-смесительный узел Мейбес, Meibes

В данной насосно-смесительной группе Meibes уже есть:

  • Насос для радиаторов – прямой контур;
  • Насос для теплого пола – смесительный контур;
  • Электронный смеситель;
  • Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы

  • Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
  • При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

  • Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла

  1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

  1. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
  2. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

Насосно-смесительный узел для отопления: назначение

Содержание

При наступлении холодов значительно увеличивается оплата за тепло. С постоянным ростом тарифов эта плата становится не всем по карману. Утепленный фасад дома не всегда есть полноценным выходом. Для правильного и точного регулирования температуры теплоносителя разработано специальное устройство, которое хорошо себя зарекомендовало в этой сфере.

Насосно-смесительный узел не только увеличивает эффективность всей системы отопления, но и позволяет держать точно заданную температуру носителя тепла.

Предназначение устройства

Рынок насосно-смесительного оборудования и вспомогательных блоков к нему достаточно насыщен. Наиболее хорошо зарекомендовали себя узлы производства компаний Valtec, Tim и Rehau. Не зависимо от конструкционных особенностей, производителя и дополнительных функций устройства подготавливают теплоноситель, циркулируемый в контуре отопления, до заданного пользователем значения. В основном, значения, в зависимости от условий внешней среды задаются от 20 до 60 градусов.

Многокольцевой насосно-смесительный узелМногокольцевой насосно-смесительный узел

Многокольцевой насосно-смесительный узел

К безусловному назначению также принадлежат:

  • поддержка точно заданного значения температуры во вторичном контуре циркуляции;
  • непрерывная циркуляция теплоносителя в первичном и вторичном контурах;
  • согласованность циркуляции между контурами системы отопления;
  • отслеживание расхода теплоносителя вторичного контура.

Конструкционно насосно-смесительные узлы представляют собой трубопроводные цепи, завязанные между собой и объединяющие первичный и вторичный контуры. В результате смешивания теплоносителя из двух потоков и возможно поддержание установленного температурного значения.
к меню ↑

Сфера использования

Чаще всего, узлы насосно-смесительные применяют для налаженной работы систем отопления пола, обогревают тепличные хозяйства и другие объекты с водяным обогревом.

Актуально применение устройства на объектах с повышенными требованиями к точности температурной уставки и с критичными изменениями температурных режимов.

Расположить узел достаточно просто в любом ограниченном пространстве, так как он имеет небольшие габариты. Для этой цели зачастую оборудуют специальный – коллекторный шкаф, пряча торчащие вентильные соединения и иные приборы.

Чтоб организовать обогрев пола санузла, комнаты и других помещений дома насосный узел комбинируют с дополнительным блоком – коллектором. Коллекторный блок выступает распределителем контурных потоков теплого пола, как гидрострелка.

Брендовые смесительные узлы компании-производители делают совместимыми только со своими коллекторами, которые снабжают всеми необходимыми подсоединительными элементами. К примеру, коллектора Rehau HKV-D и Rehau HKV без проблем соединяются с насосно-смесительным узлом PMG 25 от той же Rehau, а компании Tim и Valtec имеют свои аналоги.

Для нормальной работы смесительный узел не требует применение электронных схем управления, а электрифицировать нужно лишь циркуляционный насос. Такое исполнение делает устройство практически независимым от перебоев снабжения электроэнергией и снижает вероятность аварийной остановки.
к меню ↑

Что такое коллектор?

Для упрощения организации напольного отопления в быту применяют особое устройство под названием коллектор. Данное устройство является объединителем всех линейных отводов обогрева, включая подачу и возврат. Работа в тандеме со смесительным узлом обеспечивает комфортную температуру в помещении. Использование теплоносителя с первичного контура напрямую невозможно по причине очень высокого температурного режима, требующего внесения корректив.

Однокольцевой насосно-смесительный узелОднокольцевой насосно-смесительный узел

Однокольцевой насосно-смесительный узел

Важно понимать, что каждый бренд имеет свои особенности в организации узлового блока, но вся сборка, не важно Rehau или Tim, проделывает одну и ту же работу – обеспечивает подачу теплоносителя заданной температуры во все питающие отводы.

Коллекторный узел – это параллельно расположенные две трубы горизонтальной направленности с подключением к подаче и возврату теплоносителя. Вся деталировка и другие конструкционные элементы в основной массе изготовлены из:

  • сплавов слабо поддающихся коррозийным процессам;
  • никеля;
  • латуни;
  • особой пластмассы.

Для контролирования температуры носителя и уровня протока подающее ответвление могут комплектовать термостатическим клапаном, а обратное – сенсорным датчиком протока.

Подающие клапаны могут снабжать ручным регулированием протока носителя. Закручивая такой регулятор, оператор может перекрыть подачу тепла на ответвление в ручном режиме. Визуализацию контроля протока для выполнения действий по гидробалансировке системы позволяют осуществить проточные сенсоры.

Более дешевые варианты коллекторных блоков не имеют дополнительных датчиков и индивидуализированных регулировочных возможностей.

Температурные и режимы давления наблюдают по средству установленных термометра и манометра. Спуск накапливаемого воздуха в системе обеспечивают отдельным вентилем.

Дополнительные конструктивные элементы, датчики и опции могут поставляться под заказ или на усмотрение производителя. Бренд Рехау имеет практику комплектовать узел в сборе. На примере насосно-смесительного узла PMG-25 стандартной сборки в комплекте поставляют:

  • смесительный 3-х ходовой вентиль с трех позиционным сервоприводом переменного тока на 230В модели kvs=8,0м3/ч с Dy=25;
  • термометры на подаче и возврате теплоносителя;
  • насос энергощадящий до 45Вт с возможностью регуляции напора до 6 м.

Собранные и смонтированные части с применением уплотнений уже прошли гидроиспытания давлением.
к меню ↑

Особенности работы коллекторно-смесительного тандема

Пара насосно-смесительный узел и коллектор работают по следующему принципу. Циркуляционный насос блока проталкивает теплоноситель по всем ответвлениям коллектора. С падением температурных показателей ниже установленного оператором температурного предела трех- (иногда двух-) ходовой клапан, постепенно приоткрываясь, делает вливание горячего теплоносителя в линию. Образовавшийся лишний объем теплоносителя перетекает с обратной линии в первичный контур общетепловой системы. Расход по малых контурах регулируется автоматически или с помощью ручного режима.

Структура комбинированного смесительного узлаСтруктура комбинированного смесительного узла

Структура комбинированного смесительного узла

Все системные сбои и неисправности, такие как повышенное давление, отсекают предохранительные клапаны или байпасы. Также не исключены другие предохранительные меры, которые применяют до полного восстановления гидравлической сбалансированности системы, чтобы сберечь исправность насоса и общую работоспособность.
к меню ↑

Какие отличительные особенности насосно-смесительных узлов?

До широкого применения в быту автоматического смешивания потоков первичного и вторичных контуров с помощью трех- и двухходовых клапанов в пользовании находилось устройство, так званная, гидрострелка.

В насосно-смесительном блоке разделение теплоносителя на потоки осуществляется принудительно, непрерывность потока разделяется только за счет движения воды. А гидрострелка имеет область со свободной зоной смешивания води, и подача теплоносителя осуществляется с помощью размещенного на каждом ответвлении своего насоса.

Насосно-смесительный узел располагает мгновенным смешиванием двух потоков контуров, а гидрострелка смешивает потоки по средству природного физического процесса.

Сравнить по скорости регулирования температуры двумя устройствами можно на примере накопительного и проточного бойлеров. Но в этом случае проточный способ будет еще и много экономней накопительного.
к меню ↑

Рекомендации при установке

Монтаж устройств следует осуществлять строго соответствуя инструкциям компаний-производителей.

Вход и выход из первичного отопительного контура необходимо смонтировать со смесительным узлом или через тепловой коллектор.

Стандартно соединительный размер с первичными выводами составляет 1 дюйм, а вторичные отводы и коллектор обвязывают комплектно поставляемыми соединителями. Размер последних может варьироваться в зависимости от брендовой модели. Уплотнители на резьбовых частях соединителей гарантируют надежность и быстроту монтажа без дополнительных средств (герметиков, фум-ленты, пакли и т.д.).

Термическую головку следует установить вручную с максимальными значениями настроек.

Насос для циркуляции теплоносителя устанавливают между двумя вентилями с предварительным уплотнением.

Общая схема монтажа насосно-смесительного узлаОбщая схема монтажа насосно-смесительного узла

Общая схема монтажа насосно-смесительного узла

С окончанием монтажа и статических проверок соединений наступает время испытаний системы отопления в сборе. До подачи питания на электронасос следует убедится в открытии все запорных элементов на пути движения носителя, чтобы избежать перегрузок и аварийных ситуаций, связанных с этим.

До появления насосно-смесительного узла монтаж, расчеты и настройка работы отопления занимала уйму времени, и была очень сложной инженерной задачей. Блок смесительный — готовое решение задач организации контурированной системы обогрева. Доукомплектовав узел, пользователь избежит допущенных ранее ошибок конструкции системы. А относительно несложная настройка исключает необходимость специальных регулировочных приспособлений.

Подробная инструкция поможет сэкономить пользователю оплату работ монтажной организации или осуществить грамотный контроль для принятия работ по монтажу.
к меню ↑

Как устроен Насосно-смесительный узел для теплого пола? (видео)


 Главная страница » Насосы

Насосно-смесительный узел: устройство, назначение, принцип работы

На чтение 6 мин. Просмотров 8k. Обновлено

В отопительный сезон много средств тратится на оплату услуг теплосети. Даже при утепленном и подготовленном к зиме жилище расходы являются колоссальными. При острой необходимости экономии теплоносителей, в свет выпущена новая разработка, которая повышает эффективность системы отопления, что существенно снижает расходы на приобретение теплоносителя.

Использование насосно-смесительного узла, как части центральной отопительной системы, поможет поддержать невероятно точно заданную температуру.

Назначение прибора

На общемировом рынке доступен выбор разных вариантов и комбинаций насосно-смесительных узлов. Одни из наиболее зарекомендованных, производства компаний Rehau, Tim, Valtec, а именно VT Combi.  Все эти устройства, не зависимо от производителя, объединяет одно назначение – подготовка теплоносителя в контуре циркуляции до задаваемого настройками значения (обычно, в диапазоне от 200С до 600С). А также точная поддержка заданной температуры во вторичном контуре, непрерывная циркуляция теплоносителя, гидравлические согласованности между контурами, расход вторичного контура.

Многокольцевой насосно-смесительный узелМногокольцевой насосно-смесительный узелМногокольцевой насосно-смесительный узел

Насосно-смесительный узел – цепь трубопроводов, образующая смешивание двух потоков – подачи и обратного в общесистемный. Благодаря подмешиванию из обратного потока и поддерживается заданная температура вторичного контура.

Области применения

Смесительные узлы, в общей массе, используются для обслуживания систем водяного отопления пола, обогрева теплиц и открытых площадок.

Применение приспособления актуально для производств и малых хозяйств, где критична поддержка точных температурных режимов. Благодаря особенностям конструкции, прибору не нужны электронные схемы, а использование электричества необходимо лишь насосу. Этот факт позитивно влияет на отказоустойчивость и практическую независимость от перебоев с электропитанием, особенно в глубинках.

Устройство применяется в комбинации с коллектором, распределяющим потоки петель теплого пола. Коллектор не заменим при наличии водяного обогрева санузла, кухни, комнаты, а также общесистемного обогрева частного дома.

Например, стандартный смесительный насосный узел PMG 25 от компании Rehau можно применить для создания систем из теплых полов. Но он совместим только с коллекторами Rehau HKV и Rehau HKV-D. Аналогично насосно-смесительные узлы компаний Tim и Valtec совмещаются с коллекторами своих брэндов.

Габаритно узел смесительный небольшой и свободно располагается в объеме коллекторного шкафа.

Суть и устройство коллектора

Коллектор – специальное приспособление, без которого осуществить напольное водяное отопление очень сложно. К нему сходятся все подсоединяющие патрубки напольных контуров.

В теплоносителе, подающемся от котельной, температура очень высока и не подходит для нормальной работы теплых полов. Поэтому в паре с коллектором всегда работает насосно-смесительный узел, который делает температурную корректировку.

Каждый изготовитель смесителей вносит свои особенности в узел, но сборки и Rehau, Tim, и другие, выполняют одну и ту же задачу – подают теплоноситель определенной температуры во все водяные петли.

Однокольцевой насосно-смесительный узелОднокольцевой насосно-смесительный узел Однокольцевой насосно-смесительный узел

Для понимания работы узла следует подробнее разобрать его состав. По сути, это две расположенные горизонтально трубы, подключённые к подаче теплоносителя и к его обратной линии. Детали и составные части коллекторов делают из таких материалов как:

  • антикоррозийного сплава или нержавеющей стали;
  • латуни;
  • никеля;
  • специализированной пластмассы.

На подающей трубе располагают отводы с термостатическими клапанами, а на трубе обратной линии – ответвления с сенсорами протока. На клапанах подачи размещены колпачки для ручного регулирования протока. Закрутив регулятор, пользователь вручную перекрывает линию подачи на определенную петлю обогрева. Сенсоры протока обратной линии позволяют визуально наблюдать за объемом протекающей воды и выполнить гидравлическое балансирование системы.

Для удешевления коллекторного узла сенсоры протока могут не применять.

Контроль за температурными показателями и показателями давления осуществляют путем монтажа термометра и манометра. Для выпуска воздуха из узла устанавливают специальный кран.

Другие элементы системы могут поставляться на усмотрение поставщика. Например, компания Рехау практикует полную комплектацию узла в сборе. Так узел насосный смесительный PMG-25 состоит из:

  1. 3-ходового смесительного вентиля kvs=8,0 м3/ч Dy=25 с 3-позиционным сервоприводом 230В (переменного тока).
  2. Энергосберегающего насоса с регулированием напора от 1 до 6,2м, энергопотреблением от 1 до 45Вт.
  3. Термометров на обоих линиях – подачи и возврата теплоносителя.

А его отдельные детали сразу смонтированы с уплотнениями и прошли испытания давлением.

Принцип работы комбинированного смесительного узла

Работа насосно-смесительного узла с коллектором устроена так: теплоциркулирующая жидкость протекает по всем петлям обогрева с помощью насоса. Контурный контроль расхода регулируют автоматически или в ручном режиме. Если температура теплоносителя снижается до установленного значения и ниже, двух- или трехходовой клапан узла, плавно открываясь, подмешивает горячую воду системы. При этом теплоноситель обратной линии перетекает в первичный контур общей сети.

Структура комбинированного смесительного узлаСтруктура комбинированного смесительного узлаСтруктура комбинированного смесительного узла

Возникающие неисправности или резкое повышение давления отсекаются предохранительными клапанами, возможностями байпаса и другими методами до восстановления гидравлического баланса системы. Эти действия сохраняют работоспособность системы, расход теплоносителя и нормальную работу циркуляционного насоса.

Отличие насосно-смесительного узла от гидрострелки

До появления устройств автоматического смешивания потоков подачи и обратной линии теплоносителя в широком пользовании было устройство под названием – гидрострелка.

В смесительном насосном узле осуществляется разделение потоков принудительно, непрерывный поток носителя делится только за счет движения самой воды. А в гидрострелке создается область со свободным положением воды и разгоняется теплоноситель по средству насоса от одной зоны к другой.

В узле смесителя вода сразу смешивается с двух потоков в один, а в гидрострелке смешивание мгновенно не осуществимо.

Монтажные рекомендации

Все монтажные работы следует выполнять четко, следуя инструкциям производителей оборудования.

Выходы первичной отопительной петли следует соединить непосредственно с узлом смесительным или через отопительный коллектор.

Присоединение к первичной петле осуществляют с помощью резьбового соединения размером 1”, а ко вторичному контуру коллектор подсоединяют при помощи поставляемых комплектных соединителей. Сперва соединитель навинчивают на узловой патрубок, а затем вторую половину ниппеля крепят к коллектору. Соединители имеют на резьбовых частях резиновые уплотнители, поэтому дополнительные герметики не нужны.

Монтаж термической головки выполняют вручную с максимальными значениями настройки.

Установка циркуляционного насоса осуществима при закрытых подсоединительных шаровых кранах. Не следует забывать, что необходимо поместить резиновые прокладки между ними и насосом.

После окончания монтажных работ и проверки всех точек соединения следует произвести гидравлические испытания системы отопления.

Важно произвести испытания системы до заливки бетоном трубопровода теплого пола. Иначе при обнаружении неисправности необходимо будет произвести вскрытие стяжки для тщательной проверки патрубков и соединений.

Общая схема монтажа насосно-смесительного узлаОбщая схема монтажа насосно-смесительного узлаОбщая схема монтажа насосно-смесительного узла

Перед включением насоса нужно убедится в открытии всех запорных элементов на его пути для избегания перегрузок и выхода системы из строя.

Расчеты и отладка систем отопления есть очень сложной инженерной задачей. Но с появлением уже готового решения в виде насосно-смесительного узла данная задача становится гораздо проще. Такой узел – готовое решение контурного обогрева системы отопления. Добавив грамотную комплектацию к смесительному узлу, можно исключить ошибки конструирования всей системы. А относительная простота настроек позволяет исключить необходимость в помощи специализированных приспособлений.

Кажущаяся сложность сбора узла перекрывается подробной инструкцией в его комплекте. Больше сложности в окончательной настройке коллектора, подсоединенного к насосно-смесительному узлу.

Сборка насосно-смесительного узла для теплого пола (видео)

Смесительные и прямые насосные узлы. Как они работают и как собрать самому.

Это действительно, очень полезное оборудование.
  • Оно многократно облегчает и ускоряет монтаж котельной любой сложности.
  • Поможет не допустить ошибок.
  • Особенно полезно новичкам, не желающим переплачивать и нанимать сторонних исполнителей.
  • Делает котельную понятнее, нагляднее, аккуратнее и даже красивее.

Как применять в котельной насосные узлы.

Допустим, нам нужно сделать так, чтобы котельная в которой есть два котла корректно работала на радиаторную систему, на водяной тёплый пол и на бойлер косвенного нагрева.
Во-первых, нам нужен насосный коллектор, совмёщенный с гидравлическим разделителем.
Внутри него есть каналы для теплоносителя. По ним он отправляется в системы, а из них, снова возвращается к котлу.
Об гидравлических разделителях и насосных коллекторах у меня уже были уроки, и ссылки на них я дал под видео.
Кому интересно – пересмотрите.
А сегодня речь о насосных узлах. Вот они все.
В них есть насосы, которые обеспечивают циркуляцию теплоносителя.
Начнём с прямого насосного узла.

Как устроен и как работает прямой насосный узел.

Он применяется для радиаторных систем, бойлеров косвенного нагрева и грелок системы вентиляции.
Он прост как две копейки.
В принципе это основание и насос.
Прелесть в том, что Вы просто подсоединяете его к насосному коллектору.
Для этого на нём уже есть.

Как это работает, объяснять долго нечего.


Насос забирает горячий теплоноситель из подающей части коллектора, гонит её в радиаторную систему, или в змеевик бойлера.
Там теплоноситель охлаждается и возвращается через наш насосный узел в насосный коллектор, а оттуда в котлы, нагревается, возвращается и цикл повторяется.
Можно и наоборот.
Насос забирает охлаждённый теплоноситель из радиаторной системы, или из змеевика бойлера. А из подающей части коллектора горячий теплоноситель устремляется к радиаторам, или в бойлер. Ничего от этого не изменится. Ставьте как удобно.
Теперь конструкция.

Есть основание.
В него вкручены накидные гайки насоса и ими герметично, через их стандартные прокладки крепится сам насос.
На основании есть внутренние резьбы, в которые вкручены сгоны шаровых кранов.
Сами же краны нужно накрутить на патрубки насосного коллектора.
Набросили накидные гайки на краны, затянули. Всё, узел прикреплён к насосному коллектору.
С завода изделие приходит в сборе. В том числе с термометрами.
Если вам нужно, то насосный узел можно развернуть и другой стороной.
На обратной стороне тоже есть резьбовые отверстия для термометров. В них вкручены заглушки. При надобности просто поменяйте термометры и заглушки местами.
Насосный узел не дёшев, но можно на заводе заказать отдельно основание,
и уже самому поставить нужный насос, краны, термометры и заглушки. Возможно, вам это обойдётся заметно дешевле.

Как подсоединить насосный коллектор к трассе.


Обычно редко когда нам для домашних систем отопления нужны такие широкие протоки, поэтому, для удешевления применяемых фитингов я рекомендую перейти на резьбу в ¾ использовав переходник с дюйма на ¾.
В нашем случае у нас несколько контуров, а значит и насосных узлов.
Чтобы все они корректно работали и не влияли друг на друга, нам нужен обратный
клапан.
Рекомендую поставить его на подачу.
На корпусе есть стрелка направления потока.
Не перепутайте.
Из систем в насос и котлы может попасть мусор. Защитите их. Поставьте на обратке косой сетчатый фильтр.
Ну и чтобы подсоединиться к трассе радиаторной системы или бойлера вкрутим переходные муфты с резьбы на металлопласт или полипропилен.
Чем Вам удобнее пользоваться.

Чтобы правильно подобрать насосы и диаметры труб трасс используйте мои таблицы, которые я привожу в своих курсах.

С бойлером и радиаторами ясно.
Теперь тёплый пол.

Смесительный насосный узел для тёплого пола.

Смесительный насосный узел для тёплого пола похож но прямой, только что рассмотренный нами.

Но есть существенное отличие.
Есть смесительный кран. Для чего?
В систему водяного тёплого пола нельзя подавать теплоноситель высокой котловой температуры.
Такой тёплый пол будет обжигать вам ноги.
Нужно понизить температуру горячего котлового теплоносителя. Но как?
Оказывается очень просто. Нужно к нему подмешать охлаждённый теплоноситель, возвращающийся из веток тёплого пола.
Вот для этого и включён трёхходовой смесительный кран в насосно-смесительный узел тёплого пола.
Как это работает.

Горячий теплоноситель из подающей части насосного коллектора через трёхходовой смесительный кран всасывается в циркуляционный насос.
После него он уходит в систему тёплого пола там отдаёт своё тепло цементной стяжке пола и возвращается в наш насосный узел, а из него снова в коллектор.
Но не весь.
Часть этого охлаждённого теплоносителя подсасывается насосом в смесительный кран, где смешивается с горячим котловым теплоносителем.
За счёт этого теплоноситель нужной температуры и подаётся в ветки тёплого пола.
Вам понятно, что к насосному коллектору узел тёплого пола подсоединяется как и прямой, что для радиаторов. Шаровыми кранами со сгоном.

К трассе, ведущей к коллектору тёплого пола, подсоединяется тоже так же.
Не забудьте про обратный клапан и фильтр.
Этот насосный узел тоже можно поворачивать.
Отверстия под термометры с обеих сторон.

Но обратите внимание, очень важно.
Насосный узел для тёплого пола со смесителем обязательно подсоединяйте именно так:
Трёхходовой смесительный клапан должен стоять на подающей стороне насосного коллектора, а за ним насос так, чтобы забирать теплоноситель из смесительного крана и подавать в систему тёплого пола.
По-другому работать не будет.
Ну и обратный клапан должен быть направлен стрелкой по потоку.

Насосный смесительный узел тоже не дешевая вещь. Можно заказать на заводе только основание а остальное купить и потом собрать самому.
Для этого нужен подходящего напора насос с накидными гайками.
В обеих случаях нужны насосы стандартной длины 180 мм.
Нужна пара дюймовых шаровых кранов со сгоном,
термометры Ваттс на полдюйма две штуки
и пара полудюймовых заглушек.
Ну и конечно, подходящий трёхходовой смесительный кран.
Полное обозначение я привёл на странице описания смесительных узлов.
Кстати, с той же страницы можно заказать смесительный
Теперь Вам понятно, как собирается эта очень важная часть котельной.

Но остаются не менее важные вопросы:

  • Как обвязать сами котлы. Напольный, настенный. Или два и даже три в различных сочетаниях.
  • Как правильно подобрать насосы для этих насосных групп, чтобы системы отопления работали хорошо и надёжно.
  • Как подобрать диаметры труб для трасс радиаторной системы и тёплого пола.
  • Как выбрать, или собрать самому коллекторы для теплого пола и для лучевой разводки радиаторов.
Чтобы Вы легко разодрались и самостоятельно смонтировали отопление в своём доме, я написал специальные курсы.
И по котельным, и по радиаторам и по тёплым полам.
Там заботливо и доходчиво всё изложил. Пользуйтесь. Кому будет что-то неясно – объясняю лично и бесплатно.

До встречи и до новых полезных уроков для Вас.
Сергей Волков.

принцип работы, схема смесительного узла, настройка с коллектором, регулирование системы, подключение, регулировка

Содержание:

Теплый пол – это одна из самых комфортных отопительных систем. Теплые полы отлично работают как самостоятельно, так и в качестве дополнительного контура, обеспечивающего максимально комфортный температурный режим. При совместном использовании теплого пола и централизованного отопления возникает необходимость в установке смесительного узла. Именно насосно-смесительный узел для теплого пола и будет рассмотрен в данной статье.

насосно смесительный узел

Предназначение смесительного узла

Сочетание центральной отопительной системы и теплого пола включает в себя несколько элементов, среди которых есть ряд основных:

  • Нагревательный котел;
  • Отопительные радиаторы;
  • Магистральный трубопровод централизованной системы;
  • Теплоноситель;
  • Трубопровод теплого пола.

Отопительные котлы разогреваются до температуры от 70 до 95 градусов. Для радиаторов такая температура была бы подходящей, но не для теплых полов – согласно нормам, напольное покрытие нельзя нагревать свыше 31 градуса. Конечно, часть температуры на себя возьмет стяжка, но даже в таком случае теплый пол можно разогревать до температуры не более 50-55 градусов.

принцип работы смесительного узла теплого пола

Это требование говорит о том, что теплоноситель из центральной системы нельзя использовать в контуре теплого пола из-за его высокой температуры. Чтобы сделать возможной работу двух отопительных контуров, необходимо использовать насосный смесительный узел для систем теплого пола, который позволяет снизить температуру теплоносителя до подходящего значения.

Для снижения температуры забирается теплоноситель из двух контуров – горячего, выходящего непосредственно из котла и радиаторов, и холодного, т.е. обратного контура. Применение узла смешивания в конечном итоге позволяет настраивать свойственный теплому полу температурный режим, не затрагивая деятельность остальных элементов системы.

Существует только одна ситуация, в которой наличие смесителя не требуется – если теплый пол является единственным отопительным контуром, котел для которого работает в низкотемпературном режиме. Во всех остальных случаях узел регулировки теплого пола – это обязательная составляющая отопительной системы.

Преимущества

Насосно-смесительный блок для теплого пола имеет ряд преимуществ сам по себе и является практически полезным дополнением отопительной системы, повышая следующие качества:

  1. Безопасность. Система, совмещающая в себе холодный и горячий контур, при наличии смесителя становится гораздо более безопасной. Это обуславливается снижением вероятности перегрева нагревательных элементов, а значит, снижается и риск случайного контакта с горячей поверхностью отопительных приборов или элементов системы отопления.
  2. Экономичность. Узел регулирования теплых полов, регулирующий температуру отопительных контуров, позволяет сэкономить до 25-30% на энергоресурсах.
  3. Гигиеничность. Поскольку система постоянно работает в заданном режиме, никаких проблем с ее обслуживанием не возникает. В доме можно будет без проблем проводить влажную уборку, и вся влага очень быстро высохнет, не успев стать причиной появления плесени и грибка.
  4. Долговечность. Каждый элемент конструкции выполняется из долговечных материалов, которые без проблем могут прослужить несколько десятков лет.

схема насосно смесительного узла для теплого пола

Подключив управляющие элементы, можно будет сделать так, что настройка смесительного узла теплого пола станет автоматической, т.е. при изменении температуры смеситель для теплого пола самостоятельно увеличит или уменьшит интенсивность подачи теплоносителя, тем самым меняя теплоотдачу отопления в зависимости от внешних факторов.

Принцип работы

Принцип работы смесительного узла теплого пола заключается в следующем:

  • Разогретый теплоноситель перемещается по отопительному контуру и достигает распределительного коллектора;
  • Далее располагается предохранительный клапан и температурный датчик, замеряющий текущее состояние теплоносителя;
  • Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему необходимый объем холодной воды, за счет чего и осуществляется смешивание теплоносителя;
  • При достижении теплоносителем определенной температуры подача холодной воды прекращается.

смесительный узел для теплого пола принцип работы

Смесительный узел с коллектором для теплого пола не только регулирует степень нагрева теплоносителя, но и позволяет ему циркулировать по системе – и для реализации этих функций используются следующие элементы:

  1. Предохранительный клапан. Данный элемент обеспечивает подачу необходимого количества горячей воды. Ее объем варьируется в зависимости от требуемого температурного режима системы.
  2. Циркуляционный насос. Ключевой элемент системы, делающий возможным движение теплоносителя по каждому контуру отопления, тем самым обеспечивая равномерное распределение тепла на всех участках отопительной системы.
  3. Дополнительные элементы. Отопление может оснащаться дополнительными деталями – байпасом, воздухоотводчиками, клапанами и вентилями. Необходимость в этих элементах определяется индивидуально в зависимости от особенностей работы смесительного узла.

Устанавливается смесительный узел всегда перед входом в отопительный контур теплого пола, а вот к самому месту его установки особых требований нет – смеситель будет одинаково эффективен как в непосредственной близости от теплого пола, так и при монтаже в расположенной на удалении от него котельной.

Виды смесителей для теплого пола

Смесители разных моделей могут иметь много отличий, но самое главное из них заключается в том, какие предохранительные клапаны используются в конкретном случае. Чаще всего смесительные узлы оснащаются двух- и трехходовыми клапанами.

В конструкцию двухходового клапана входит термостатическая головка и жидкостный датчик, который определяет температуру в системе и регулирует подачу теплоносителя в зависимости от полученной информации. Смеситель, оборудованный таким клапаном, работает по простому принципу: основой для смешивания теплоносителя является холодная вода, к которой примешивается горячая, идущая из котла. Благодаря такому принципу предотвращается перегрев теплого пола и увеличивается его срок эксплуатации.

Двухходовой клапан отличается небольшой пропускной способностью, за счет которой обеспечивается плавное изменение состояния теплоносителя – то есть резкие перегрузки в системе отсутствуют. Такие клапаны довольно удобны, но использовать их целесообразно только в помещениях общей площадью не более 200 кв.м.

Трехходовой клапан – это более универсальное устройство, в котором совмещаются функции подачи и регулировки. Принцип работы смесительного узла для теплого пола в данном случае полностью противоположен предыдущему – в системе постоянно циркулирует нагретая вода, к которой для смешивания теплоносителя добавляется определенный объем холодной воды.

настройка смесительного узла теплого пола

В конструкцию трехходовых клапанов могут входить подключенные к термостату сервоприводы, обеспечивающие регулировку температуры теплоносителя в зависимости от внешней температуры. Для дозированной подачи жидкости используется заслонка, расположенная перпендикулярно трубам, идущим от котла и обратного контура. Трехходовые клапаны отлично подходят для систем, используемых для отопления больших домов и оснащенных большим количеством отдельных контуров.

У трехходовых клапанов есть пара недостатков:

  • Теплый пол может перегреться из-за скачка температуры, если объем горячего теплоносителя существенно превышает объем холодного;
  • Трехходовые клапаны отличаются солидной пропускной способностью, поэтому даже небольшое изменение положения заслонки может стать причиной перегрева.

Система, оснащенная автоматикой, отслеживающей внешние погодные условия, довольно удобна и позволяет превентивно устранить ряд проблем. Как только погода на улице заметно меняется, температурный датчик самостоятельно подает системе сигнал о необходимости увеличения или уменьшения интенсивности подачи теплоносителя.

Автоматика имеет особое значение в крупных зданиях – настроить вручную отопление большой площади очень трудно, особенно в условиях динамически меняющейся погоды. Отслеживание наружной температуры осуществляется ежеминутно, и при необходимости заслонка клапана меняет свое положение. Если же в доме на протяжении определенного периода времени не будет никого, то можно установить отопление в режим поддержания минимальной температуры, который позволяет сэкономить на энергоресурсах.

Схемы установки насосно смесительных узлов

Насосно-смесительный узел для теплого пола может обустраиваться по разным схемам, которые меняются в зависимости от используемых элементов. Можно рассмотреть их на примере итальянских смесителей Valtec, которые выполнены в соответствии с самыми современными требованиями, предъявляемыми к подобным устройствам.

смесительный узел с коллектором для теплого пола

Наиболее простые схемы смесительных узлов выглядят следующим образом:

  1. Одноконтурный теплый пол, площадь отапливаемого помещения не более 20 кв.м., ручная регулировка системы. Такая схема насосно-смесительного узла для теплого пола отличается максимальной простотой и дешевизной. Чтобы система была достаточно надежной, желательно укомплектовать ее воздухоотводчиком и шаровыми кранами.
  2. Одноконтурный теплый пол, площадь помещения не более 20 кв.м., автоматическая регулировка, обеспечиваемая термоголовкой с внешним датчиком. В такой системе воздухоотвод тоже не будет лишним.
  3. Площадь помещения – 20-60 кв.м., от двух до четырех контуров, ручная регулировка. Для работы автоматики в данном случае потребуется сервопривод, термостат и датчик.
  4. Площадь помещения до 60 кв.м., от двух до четырех контуров, автоматическая регулировка с внешним датчиком. В такой системе шаровые краны присутствуют изначально. А насос должен располагаться по направлению к смесительному клапану.

Для большей наглядности стоит посмотреть на эти схемы – визуально гораздо проще понять, как выполняется подключение смесительного узла теплого пола. В любом случае, подключение теплого пола – это отдельная тема, которую нужно рассматривать в целой статье.

Заключение

Насосно-смесительный узел – это элемент теплого пола, обеспечивающий его бесперебойную и безопасную работу. Наличие смесителя в системе несет в себе ряд плюсов, поэтому при проектировании системы, если есть хотя бы малейшая необходимость в данном устройстве, его нужно установить.


Как настроить байпас смесительного узла TIM JH-1036

Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Есть шкала с градацией от 0 до 5, но что означают эти цифры уже невозможно узнать после установки байпаса. Сложно понять и зачем он нужен, ведь в других смесительных узлах для теплого пола нет подобного приспособления.

Мне же пришлось очень подробно изучить работу байпаса смесительного узла в результате неправильного подключения его ввода и вывода к системе отопления.

После предыдущей установки смесительного узла TIM JH-1036 настроить байпас не было возможности, поскольку нет инструкции по его настройке, а конструкцию перед установкой не изучил - не снимать же его. Теперь перед установкой изучил и сфоткал внутреннее устройство смесительного узла.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки - температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото - самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил - может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания - и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Экспериментальное выяснение значения, установленное байпасом.

Перед установкой байпаса не мешало бы убедится какому значению соответствует полное открытие и закрытие байпаса.

Только осторожно - края щели острые, как лезвия.

Если смесительный узел уже установлен, а наклейка со шкалой 0-5 наклеена иначе - можно произвести эксперимент.

Вращая регулировочный винт ключом на 10 выяснить в каком положении шкалы максимальный и минимальный расход воды на расходомерах коллектора теплого пола.

Если нет коллектора или расходомеров, что очень зря, можно найти максимальную и минимальные температуры при ограниченной температуре теплоносителя в основной системе (на входе в смесительный узел) и максимально возможной установке термостатической головки смесителя.

Температуру теплоносителя на котле ограничивается так, чтобы смеситель не справлялся с установленной температурой.

Как работает байпас смесительного узла TIM JH-1036.

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса - и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно - прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Но в других случаях может оказаться что потребуется увеличение мощности отбора.

Как влияет на систему отопления установка байпаса смесительного узла TIM JH-1036.

Внимательно изучить работу смесительного узла пришлось в результате неправильного подключения смесительного узла к системе отопления.

Разное положение регулировки байпаса приводило к тому, что теплым был разный из патрубков присоединения смесительного узла к контуру отопления.

То-есть подача и обратка смесительного узла менялась местами при изменении положения регулировки байпаса. Мистика.

Так я выяснил что подключение осуществил не правильно, перепутав подачу и обратку в смесительный узел.

Теоретически, циркуляционный насос смесительного узла теплого пола никак не должен был влиять на контур котла отопления - насос смесительного узла отдает воду в той же точке, откуда и берет. Цркуляционный насос смесительного узла качает воду по контурам теплого пола, а циркуляционный насос котла прокачивает воду через камеру смешивания смесительного узла.

Но невольные эксперименты позволили выяснить, что даже минимальной мощности насоса смесительного узла при закрытом байпасе достаточно, чтобы осуществлять дополнительную циркуляцию еще и в основном контуре отопления.

Это возможно, если предположить что эквивалентная схема (по аналогии с задачами по электротехнике) системы отопления со смесительным узлом TIM JH-1036 получается такая:

Где "R1" и "R2" - сопротивления в камере смешивания, регулируемые байпасом.

"Контур котла" - старая система отопления с батареями и котлом.

Не зря на смесительном узле четко указано - какой патрубок должен быть подающим. На фото уже правильно подключенный смесительный узел.

Тут я решил, что все-таки не мешало бы ознакомиться с теоретическими основами работы водяных теплых полов в результате чего завел страницу со ссылками на теорию.

В качестве шутки.

Материала еще много, поэтому предлагаю отдохнуть и развлечься - узел, подобный TIM JH-1036, на AliExpress по цене намного дороже, чем в местных магазинах.

Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу - у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот - смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Еще записи по теме

Электрический портативный самовсасывающий насос Полностью автоматический насосный агрегат Смесительный насос для жидкости

Shenzhen GoodFaith Industrial Co., Ltd. обладает сильными возможностями в области исследований и разработок продуктов, у нас 10 человек сосредоточены на исследованиях и разработках, мы объявили о 5-9 новостные продукты каждый год. Следующие запатентованные продукты позволили нам стать лидером в этом маркетинговом сегменте: переносная мойка высокого давления , переносной душ на открытом воздухе, установка для приготовления пивной пены, аэратор для вина и устройства для стерилизации UV. Стремясь быть вашим надежным деловым партнером.

Наша компания и наш завод

Сертификат

OEM и ODM сервис для удовлетворения ваших потребностей в покупке. Профессиональная команда до 9 продавцов работает специально для ваших нужд. Обеспечиваем индивидуальный дизайн, производство, контроль качества, отгрузку, экспорт и импорт. Мы также готовы предоставить быстрые и легкие услуги по настройке для мелких и новых продавцов.

Наша история:

1999 - время основания завода как Shenzhen GoodFaith Industrial Co., Ltd., в течение первых 7 лет мы предоставляли OEM для некоторых крупных компаний, таких как Sony, TCL, Konka , Philips и др. По вопросам литья под давлением и литья пластмасс под давлением.

2006 - переход завода, в этом году мы начали заниматься разработкой портативных моечных машин высокого давления.

2008 - Создание ICan Development Limited (оффшорная компания), в то же время мы успешно разработали серию портативных аппаратов для мытья под давлением.

2009 - Зарегистрирован собственный бренд ICAM. После этого - Мы постоянно разрабатываем новые продукты, чтобы расширять и обогащать нашу продуктовую линейку и типы, чтобы удовлетворить потребности клиентов.

Наш бренд WOWER означает стремление нашей компании предоставлять клиентам удовлетворительные продукты и услуги, чтобы создавать неожиданные сюрпризы для всех наших клиентов.Приветствуем всех ценных клиентов, которые связываются с нами и посещают наш завод, надеемся, что у нас будет отличное сотрудничество.

Кто я МОГУ?
√ I CAN обладает более чем 18-летним производственным опытом;
√ I CAN - универсальное решение, партнерство с OEM сервисом;
√ I CAN имеет независимую и новаторскую команду НИОКР;

√ I CAN предоставляет услуги ODM;
√ Я МОГУ много работать, чтобы удовлетворить рыночный спрос клиентов;
√ I CAN уважает интеллектуальную собственность и отвергает подделку;
√ I CAN обеспечивает контроль качества с профессиональной командой QC;
√ I CAN предоставляет клиентам дизайн художественных работ;
√ I CAN обеспечивает поставщиков для клиентов.

.

Насос гомогенизатора шампуня / Насос смесителя шампуня / гомогенизатор шампуня

насос гомогенизатора

Технические характеристики:

Линейный смеситель с большими сдвиговыми усилиями для санитарно-промышленного применения

Доступны различные зубья смесительного насоса

Метод работы: Смесительный насос работает на высокой скорости

Название продукта:

Встроенный смеситель с большими сдвиговыми усилиями.

Метод работы:

Встроенный смеситель с большим усилием сдвига имеет аналогичную теорию работы с эмульгатором периодического действия с высоким усилием сдвига, в котором ротор и статор работают вместе, чтобы генерировать сильную сдвигающую силу во время быстрой работы для осуществления смешивания, дробления и эмульсии.Встроенный смеситель также может быть установлен на трубопроводе, чтобы сделать непрерывную работу. Стандартные компоненты насосной камеры, ротор и статор.

Встроенный смеситель применяется для непрерывного эмульгирования и диспергирования различных жидкостей, пропускает материалы с низкой вязкостью и смешивает порошок и жидкость. Он широко используется в сфере повседневного потребления, напитков, продуктов питания, фармацевтики, химической промышленности и т. Д.

Featu Смеситель Inline с большим усилием сдвига

• Все смачиваемые части изготовлены из нержавеющей стали марки 304 или 316L

• Торцевое уплотнение для санитарных условий

• Быстрое открытие для легкой очистки

• Гигиенический дизайн.

• Взрывозащищенный трехфазный двигатель ABB

• Две машины в одной, эмульгатор и центробежный насос

Одноступенчатый встроенный смеситель / смесительный насос (один комплект ротора и статора)

Модель одноступенчатая

Модель Мощность (кВт) Скорость (об / мин) Емкость (1000 л / час)
BRL1-60 1.5 2800 0–1,5
BRL1-100 2,2 2800 0–3
BRL1-130 4 2800 0–4
BRL1-140 5,5 2800 0-5
BRL1-165 7,5 2800 0-8
BRL1-180 11 2800 0–12
BRL1-185 15 2800 0-18
BRL1-200 22 2800 0-25
BRL1-210 30 2800 0-35
BRL1-230 45 2800 0–50
BRL1-245 55 2800 0-75
BRL1-260 75 2800 0-90
BRL1-275 90 2800 0–110
BRL1-280 132 2800 0–130

Трехступенчатый встроенный смеситель / смесительный насос (три комплекта ротора и статора)

Модель трехступенчатая

Модель Мощность (кВт) Скорость (об / мин) Емкость (1000 л / час)
BRL3-60 4 2800 0–4
BRL3-100 7.5 2800 0-8
BRL3-120 11 2800 0–12
BRL3-140 15 2800 0-18
BRL3-165 22 2800 0–22
BRL3-200 37 2800 0-30
BRL3-220 55 2800 0-40
BRL3-240 75 2800 0-55
BRL3-260 90 1480 0-65
BRL3-300 110 1480 0-80
BRL3-360 132 1480 0–100
BRL3-380 160 1480 0–120
BRL3-400 185 1480 0–140

Может оборудоваться тележкой и бункером

Высокоэффективный смесительный агрегат с самовсасывающим насосом

Емкость для эмульгирования (верхний гомогенизатор с большим усилием сдвига вместе с встроенным смесителем с большим усилием сдвига)

контактная информация

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
