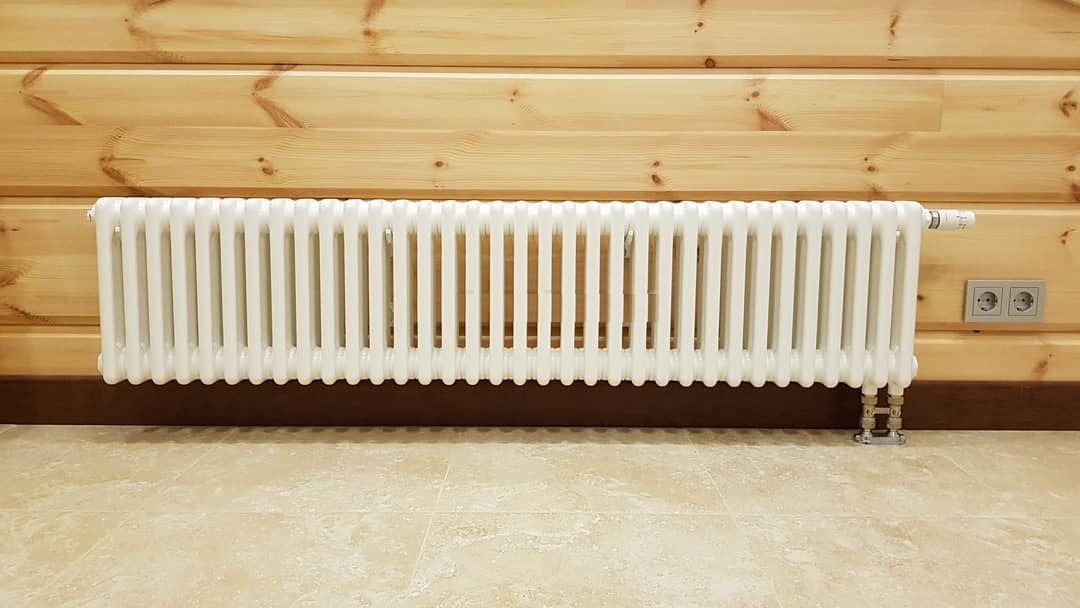

Нижнее подключение радиаторов отопления фото: Нижнее подключение радиаторов отопления — схемы, пошаговые инструкции

Содержание

Как подключить стальной радиаторо отопления, схемы подключения

Для начала необходимо определиться, какой стальной радиатор необходимо подключить — с боковым или нижним подключением.

Стальной панельный радиатор отопления подключается аналогично алюминиевым и биметаллическим радиаторам. Стальной радиатор с нижним подключением имеет в нижней части два вывода — подачу и обратку, путать которые нельзя.

Схемы бокового подключения радиаторов

Существует три основные схемы подключения труб к радиатору:

1. Диагональное подключение — наиболее предпочтительный вариант по максимальной теплоотдаче. В данной схеме подающий трубопровод должен быть подключен к верхнему патрубку одной стороны, а отводящая — к нижнему патрубку другой стороны радиатора. В этом случае тепловая мощность у радиатора — максимальная. При обратном подключении — подающий трубопровод снизу, а обратный — сверху, теплоотдача радиатора уменьшится на 10%.

Данная схема предпочтительная для длинных радиаторов и радиаторов с количеством секций более 12.

Наилучшим вариантом с эстетической точки зрения, будет вариант прокладки подходящих трубопроводов в стене (в штробе, или за фальшстеной).

2. Боковое одностороннее подключение — самый распространенный случай в квартирах. В данном варианте подающая труба подключается к верхнему патрубку, а обратная — к нижнему, этой же стороны радиатора. При этом максимальная мощность меньше, чем в случае с диагональным подключением на 2%. При обратном подключении подходящего и возвратного трубопровода, мощность уменьшается еще на 7%.





3. Нижнее подключение. Такой вариант подключения радиатора чаще всего применяется при прокладке магистральных трубопроводов в полу или по стене, когда нет возможности спрятать трубы в штробу.



Максимальная теплоотдача радиатора на 7% меньше, чем при диагональном подключении.

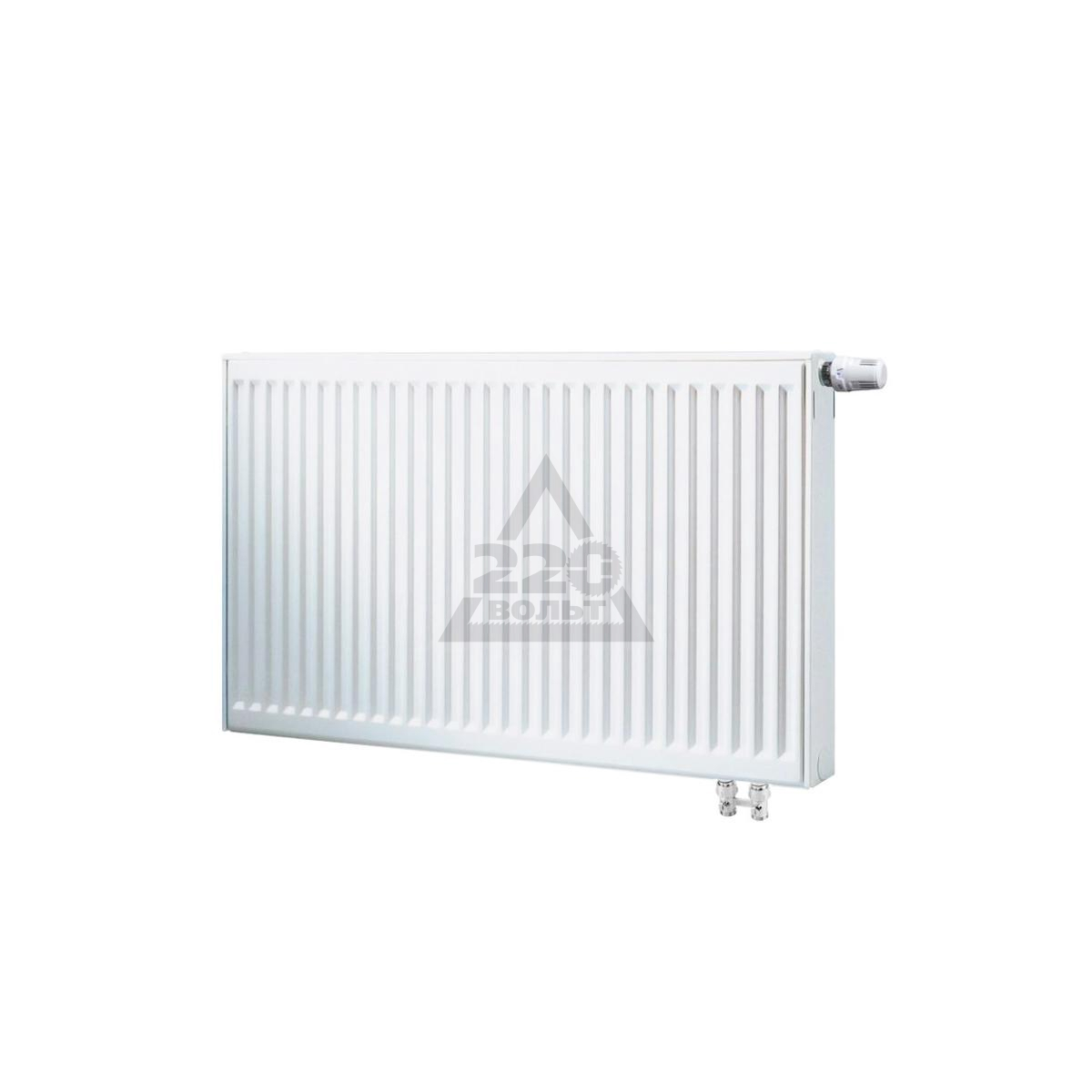

Подключение стального панельного радиатора с нижним подключением

Стальные радиаторы с нижним подключением, нужно отнести к схеме с односторонним подключением, т. к. вся разводка (верхнего и нижнего патрубка) произведена внутри него.

Также необходимо помнить, что при обвязке стального радиатора с нижним подключением нельзя менять местами подачу и обратку. Обратный патрубок — всегда первый от ближнего угла (см. рисунок).

Все стальные радиаторы с нижним подключением являются универсальными, то есть их можно подключить через нижние патрубки или второй вариант, заглушить заглушками нижние патрубки и выкрутить верхний встроенный термостатический вентиль. В место вентиля подключить подающий трубопровод, а к одному из нижних боковых патрубков подключить обратный трубопровод.

Чем подключить стальной радиатор отопления

Стальной радиатор отопления с боковым подключением монтируется также, как и любой секционный радиатор. В большинстве случаев у него выхода со внутренней резьбой 1/2 дюйма, в которые закручиваются: заглушка, кран Маевского и регулировочные вентили.

Стальные радиаторы с нижним подключением в большинстве случаев обвязываются медью, металлопластиковыми трубами или сшитым полиэтиленом. Для подключения труб к радиатору, а также для отсечения радиатора от системы используются узлы нижнего подключения (угловой или прямой).

Гайка закручиваютя на 3/4 наружную резьбу радиатора, труба к узлу нижнего подключения подсоединяется через евроконус 3/4.

У некоторых стальных радиаторов входные штуцеры имеют внутреннюю резьбу на 1/2 дюйма, для подключения такого радиатора к узлу нижнего подключения необходимо использовать специальные ниппели 1/2 х 3/4 под евроконус.

Кроме того такие радиаторы можно подключить и с помощью обычных терморегулирующих вентилей.



Радиатор подключен с помощью прямых узлов нижнего подключения и переходников 3/4(евроконус)х20 PPRC



Подключение радиаторов отопления | Нижнее или боковое подключение, какое выбрать

Когда Вы хотите купить радиатор отопления, в любом из выбранных магазинов, одним из первых вопросов менеджера будет – с каким подключением нужен радиатор? И это действительно один из самых важных критериев, именно от него зависит дальнейший подбор необходимого отопительного прибора. В данной статье мы рассмотрим какие варианты подключения бывают и какое подключение лучше.

Нижнее или боковое подключение радиатора, какое выбрать?

Существует два основных видов подключения радиаторов – нижнее и боковое. В свою очередь, каждый из этих видов имеет несколько разновидностей. К боковому подключению можно отнести также диагональное подключение и седловидное (или проходное). Нижнее подключение может быть сбоку (справа или слева), по центру или по бокам. Сейчас мы с Вами рассмотрим каждое подключение подробнее и в какой ситуации стоит использовать тот или иной вид.

Нижнее подключение

Боковое подключение

Боковое подключение радиаторов — виды, преимущества, недостатки

Любые радиаторы (биметаллические, алюминиевые, стальные, чугунные, медно-алюминиевые) могут быть с боковым подключением. Его используют в многоэтажных и частных домах с разводкой труб по стенам или вертикальной разводкой труб (в основном встречается в старых панельных домах с высоким давлением).

Наиболее распространённое боковое одностороннее подключение, с расстоянием между трубами 500 мм. Диагональное подключение рекомендуется использовать на радиаторах большой ширины (стальные радиаторы длиннее двух метров и секционные радиаторы, более 12-и секций). Проходное (или седловидное) подключение радиаторов используют при большой ширине радиатора, или для напольных радиаторов с боковым подключением (чтобы подключить радиатор из пола). Также, данный вид подключение путают с нижним по бокам, но это два совершенно разных вида подключения. Боковое подключение может быть, как со стены, так и вдоль стены, и в некоторых случаях из пола.

Боковое подключение вдоль стены

Диагональное подключение с пола

Проходное (седловидное) подключение с пола

Преимущества бокового подключения.

Главным преимуществом радиаторов с боковым подключением является то, что они более бюджетные, чем с нижним (не зависимо от материала и типа радиатора).

Недостатки бокового подключения. К недостаткам радиаторов с боковым подключением можно отнести непривлекательный внешний вид кранов. При нижнем подключении краны располагаются снизу радиатора и не «бросаются в глаза», при боковом подключении – краны на виду и (если они не дизайнерские) могут портить дизайн помещения. Решением этой проблемы может стать радиаторная арматура Schlosser.

Нижнее подключение радиаторов — виды, преимущества, недостатки

Бытует мнение, что боковое подключение – это когда трубы со стены, а нижнее, когда трубы из пола. Но это не так, нижнее подключение может быть, как из пола, так и со стены. Если ремонт не закончен и есть возможность выбирать, то лучше делать нижнее подключение со стены (не нужно будет портить напольное покрытие под трубы и будет больше доступа для уборки).

Нижнее подключение со стены

Нижнее подключение с пола

Главным преимуществом нижнего подключения радиаторов является то, что краны и трубы спрятаны под радиатором и не портят эстетический вид. К сожалению, не все радиаторы могут быть с нижним подключением. С нижним подключением могут быть стальные панельные радиаторы, стальные трубчатые радиаторы, медно-алюминиевые радиаторы. Чугунные, алюминиевые и биметаллические радиаторы с нижним подключением встречаются крайне редко. Наиболее распространённое – подключение нижнее сбоку

(как правило у большинства стальных радиаторов, установленных от застройщика в новых домах). Для вертикальных радиаторов, самое правильное – это нижнее центральное подключение. Подключение нижнее по бокам используется при подключении дизайн радиаторов и полотенцесушителей.

Нижнее подключение сбоку

Нижнее подключение по центру

Нижнее подключение по бокам

Недостатком нижнего подключения является наценка на радиаторы – с нижним подключением радиаторы дороже, чем с боковым. Поэтому, если Вы хотите, чтоб подключение имело более привлекательный внешний вид, и Вы готовы немного переплатить – то нижнее подключение, это то что нужно. С другой стороны, если в помещении разводка труб по полу, иногда стоимость работ по переделыванию на боковое подключение обходится дороже, чем наценка на радиаторы, с нижним подключением.

Итог. При ремонте в старом многоквартирном доме и замене батарей, лучше выбирать радиаторы с боковым подключением. При замене радиаторов в новых квартирах и домах желательно подбирать радиаторы с таким же подключением, с каким были (с нижним или боковым), чтобы сэкономить на работе мастеров и материалах. Если Вы хотите, чтоб отопительные приборы имели лучше эстетический вид, стоит выбирать радиаторы с нижним подключением. Когда разводки труб еще нет (например, при строительстве частного дома), можно использовать радиаторы с любым подключением, но лучше предварительно посоветоваться со специалистами.

Надеемся данная статья была полезна для Вас. Если Вы подбираете радиаторы отопления и не знаете какое подключение больше подходит, наши специалисты с радостью подскажут. Наша команда профессионалов на протяжении многих лет занимается подбором отопительных приборов. Контакты для подбора радиаторов:

0961998322, Viber: 0661152008, Email: [email protected]



Способы подключения радиаторов отопления — Услуги сантехника

Содержание

Последовательное соединение батарей отопления

Последовательное соединение

Последовательное соединение батарей отопления практикуется в многоэтажных домах. Принцип действия отопительной системы сводится к подключению радиаторов один за другим, когда теплоноситель идет по кругу. Ввод трубы производится снизу радиатора, а вывод осуществляется снизу или сверху. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних. Возможна даже довольно существенная разница температур в них, а поэтому те радиаторы, которые греют сильнее, рекомендовано устанавливать в более холодных помещениях.

Последовательное подключение радиаторов отопления предполагает их непосредственное соединение к системе. Регулировка теплоотдачи в таких радиаторах  невозможна, а их замена и обслуживание производится с полным отключением всей отопительной системы.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления – снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

Диагональное подключение радиаторов отопления

Диагональное соединение батарей с магистралью теплоподачи

Диагональное подключение радиаторов – наиболее эффективный вариант функционирования отопительной системы. При таком соединении подача горячего теплоносителя осуществляется через верхнюю трубу с одной стороны батареи, а возврат охлажденной воды в стояк – по нижней трубе с другой стороны. Такое соединение обеспечивает максимальный уровень теплоотдачи радиатора и рекомендовано к применению по отношению к многосекционным конструкциям.

Несовершенство диагонального подключения радиаторов отопления – в его непривлекательном дизайне. Появление дополнительной отопительной трубы, огибающей радиатор, выглядит не очень эстетично, особенно в интерьере офисных и презентационных помещений. Чаще всего такой тип соединения реализуется в частном домостроении, где большое значение придается именно повышению эффективности отопительной системы, а вопросам дизайна отводится второстепенная роль.

Нижнее подключение радиаторов отопления

Нижнее подключение батареи отопления

Подобная схема подключения радиаторов отопления считается наименее эффективной с точки зрения теплоотдачи. Тепловая мощность радиаторов при ее использовании значительно снижается, а теплопотери достигают 10-15%. По этой причине применения радиаторов отопления с нижним подключением стараются избегать. Но в тех случаях, когда в интерьере помещения важная роль отведена эстетической стороне вопроса, например, в помещениях офисов компаний, подобная схема весьма удобна. Либо при монтаже дизайнерских радиаторов сложной формы или нестандартного размещения. Она эффективно скрывает трубопроводы, которые чаще всего маскируют плинтусами либо встраивают в стяжку пола.

Оправдана такая обвязка при использовании биметаллических или алюминиевых радиаторов, в которых высокая теплопроводность материала изготовления способствует сокращению потерь теплоотдачи.

Однотрубное подключение радиаторов отопления

Однотрубная схема подключения радиаторов является наиболее простой. Подача теплоносителя и его вывод осуществляет в одну и ту же трубу. Но простота монтажа декомпенсируется недостатками такой системы – все радиаторы сети нагреваются неравномерно, первый из них получает больше тепла, последний – меньше. Разница температур на радиаторах разных концов сети может быть весьма ощутимой и достигать десяти градусов.

По этой причине однотрубное подключение радиаторов отопления лучше применять на чугунных батареях. При монтаже алюминиевых или биметаллических радиаторов перепад температур увеличивается.

Недостаток системы можно частично исправить установкой байпаса, который переносит теплоноситель из верхней подводящей трубы в отводящую нижнюю. Между входным отверстием радиатора и байпасом для автоматизации управления помещают вентиль или терморегулятор.

Двухтрубное подключение радиаторов отопления

Двухтрубные системы имеют в своей конструкции два трубопровода – прямой и обратный. Охлажденная вода из радиатора возвращается в котел по выходной трубе. Такая система отопления очень удобна тем, что позволяет обеспечивать равномерный нагрев всех радиаторов сети и регулировать их мощность по отдельности.

Двухтрубные системы могут быть горизонтальными или вертикальными. В горизонтальных подключение осуществляет с верхней или нижней разводкой. Вертикальные системы удобны в домах, имеющих переменную этажность.

Двухтрубное подключение радиаторов отопления на сегодняшний день считается более прогрессивным и способствует повышению комфорта проживания людей. Кроме того, они обеспечивают более современный дизайн интерьера и удобны при выполнении скрытой прокладки.

Подключение радиаторов при однотрубной системе отопления Ленинградка

23 октября, 2013. Прочитано 28419 раз(а)

При монтаже радиаторов используется несколько методов подключения к общей отопительной сети. Как правило, существенных отличийв них нет, все они используются в зависимости от применяемой схемы отопительной сети. Но однотрубная система имеет ряд существенных преимуществ.

ДИАГОНАЛЬНОЕ ПОДКЛЮЧЕНИЕ

При таком подключении радиатора отопления главный входной патрубок располагается наверху с одной стороны батареи, а второй-выходной − внизу на другой стороне радиатора. Считается, что данная схема подключения батареи отопления более эффективна с позиции теплоотдачи. Такая система рекомендуется для больших радиаторов (12 секций и более).

НИЖНЕЕ ПОДКЛЮЧЕНИЕ БАТАРЕЙ

 Данная система подключения радиатора отопления считается наименее эффективной по теплоотдаче среди всех имеющихся вариантов. Тем не менее, такой тип подключения часто используется в закрытых системах отопления собственных домов. Главная причина − при нижнем подключении трубы легко скрыть подводки,  особенно в том случае, когда используют специальная батарея с нижним подключением к сети. Такой вид трубы можно легко замаскировать под плинтусом или просто упрятать в стяжку под пол.

 Подключение радиаторов отопления при однотрубной системе отопления Ленинградка – самая надежная и простая схема для системы отопления. Просто монтируем трубопровод и подключаем радиаторы. При этом подача в радиатор и обратка идет в одну трубу. Основным достоинством данной системы выступает возможность подключения одновременно нескольких источников теплоснабжения. Всего одна труба, поэтому понадобится одна байпасная перемычка на котел и одна на стояк.

Незначительные недостатки

— Радиаторы можно подключить только нижним методом.

— Большая разница температур на последнем и первом радиаторе данной однотрубной системы может достигать 10 градусов. Поэтому лучше всего на такую систему монтировать чугунные батареи. У них не такая большая теплоотдача, и как следствие меньше перепад температур до 5 градусов. Алюминиевые радиаторы имеют высокий коэффициент теплоотдачи и большую разницу температур в системе.

Благодаря использованию насоса, циркуляция станет лучше, и разница температур станет незначительной.

Подключение радиаторов отопления при однотрубной системе отопления видео и фото представлены в нашей статье, где также описаны основные параметры и достоинства.

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>


Рекомендуем вам еще:

Схема подключения радиаторов отопления: виды и особенности

Оглавление:
Схема подключения радиаторов отопления: виды и их особенности
Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Одним из немаловажных этапов работ в процессе создания любой системы отопления является так называемая обвязка радиаторов, т. е. их подключение к магистральным трубопроводам. Выполняться она может различными способами, и выбор схемы подключения зависит от многих факторов – правильность этого выбора определяет то, насколько качественно и экономично будет работать система отопления. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, какая схема подключения радиаторов отопления будет правильной в той или иной ситуации. Мало того, мы рассмотрим сильные стороны различных схем обвязки батарей, тем самым предоставив вам возможность выбрать из них наиболее оптимальную и подходящую именно для ваших условий эксплуатации отопительной системы.

Схема подключения радиаторов отопления фото

Схема подключения радиаторов отопления: виды и их особенности

Можно выделить три принципиально разные способа подключения радиаторов отопления – все они работают отлично, но делают это в определенных условиях. Об условиях мы поговорим немного позже, а пока рассмотрим, что представляют собой эти схемы.

  1. Боковое подключение радиаторов отопления. Если стать перед смонтированной на стене батареей, то при этом способе ее подключения подающий и обратный трубопровод будут находиться с одной стороны отопительного прибора – сверху (подача) и снизу (обратка). Скажем прямо – среди всех способов подсоединения радиаторов этот является наименее удачным. По сути, теплоноситель движется по первой секции радиатора, а последним, как говорится, достаются крохи тепловой энергии. Для такого способа подключения очень важным моментом является положение батареи относительно уровня горизонта – это не тот вариант, когда четкий уровень обеспечивает качественное функционирование отопительного прибора. Хотите, чтобы при такой постановке вопроса батарея работала нормально? Тогда нужно сделать небольшой контр уклон – задняя часть батареи, та, где установлены заглушки и кран Маевского, должна быть немного приподнята. Это дает два преимущества: во-первых, воздух беспрепятственно поднимается к крану Маевского и, во-вторых, улучшается циркуляция теплоносителя внутри самой батареи. Горячая вода поднимается вверх и полностью заполняет батарею. Даже если она будет расположена точно горизонтально, хорошей конвекции наблюдаться не будет.
  2. Диагональное подключение радиатора отопления. Такая схема выглядит несколько лучше – при этой обвязке радиаторов подающий трубопровод подсоединяется с одной стороны вверху, а обратный трубопровод подключается с другой стороны внизу. Какие преимущества дает такой способ подсоединения отопительных приборов? Все та же банальная улучшенная конвекция теплоносителя внутри радиатора – теплоноситель, пытаясь найти короткую дорогу от подачи к обратке, проходит как бы по диагонали батареи, полностью задействовав ее в процессе конвекции. Нагрев нижнего треугольника радиатора производится за счет ниспадающего потока теплоносителя, а верхний треугольник прогревается уже за счет самой конвекции, при которой горячий теплоноситель поднимается вверх. Кстати, на подъем горячей воды вверх влияет не температура, а плотность, которая у холодной воды больше. Именно по этой причине она и вытесняет горячий теплоноситель вверх.

    Диагональное подключение радиатора отопления фото

  3. Радиаторы отопления с нижним подключением. Наверное, вы уже догадались, что при такой схеме подключения батареи подача и обратка отопления подсоединяются снизу, с разных сторон отопительного прибора. В этой ситуации ток теплоносителя проходит по нижней части батареи, и о прямом прогреве радиатора здесь речь вообще не идет. Все обеспечивается конвекцией – остывшая вверху жидкость опускается вниз, а на ее место поднимается нагретый теплоноситель. На сегодняшний день такой способ обвязки батарей считается наиболее оптимальным, но не стоит принимать все за чистую монету – на самом деле он применим не при всех условиях. Но об этом чуть позже.

Итак, возможные схемы подключения батарей мы разобрали, теперь остается решить вопрос использования – с целесообразностью их применения при тех или иных обстоятельствах.

Схема подключения батарей отопления и ее взаимосвязь с типом отопительной системы

Существуют три основных способа прокладки магистральных трубопроводов, обеспечивающих работу системы отопления – их выбор в большинстве случаев обусловлен размерами системы отопления. Рассмотрим их подробнее и разберемся, к какой из них лучше подходит та или иная схема обвязки отопительных приборов.

  1. Система отопления со стояками – это идеальный вариант для отопления с естественной циркуляцией теплоносителя. Благодаря законам природы горячая вода поднимается вверх (например, на чердак здания) и оттуда под действием силы гравитации опускается вниз по стоякам, где и собирается в обратный трубопровод, по которому возвращается к котлу на очередной цикл подогрева. Для такой системы отопления наилучшими вариантами считается боковое или диагональное подключение батарей. Естественно, лучше выбрать диагональный вариант, но он не всегда уместен. К примеру, если строение имеет несколько этажей – при такой схеме получается смещение стояка, а возврат его в исходную точку затрудняет естественный ток теплоносителя. Так что в такой комбинации диагональное подключение возможно только в одноэтажных строениях. О нижнем подключении батарей в такие системы не может быть и речи.

    Способы подключения радиаторов отопления фото

  2. Однотрубное подключение радиаторов отопления. Не знаю, почему, но второе название такой отопительной системы звучит как ленинградка. Она представляет собой закольцованную трубу, один конец которой подключается к подающему трубопроводу отопления, а второй – к обратному патрубку котла. Получается так, что теплоноситель циркулирует по кругу – в этом есть как свои преимущества, так и недостатки. К примеру, при большой длине кольцевого трубопровода последние в цепи радиаторы прогреваются плохо. К преимуществам этой системы можно отнести очень эффективную работу при малой длине кольцевого трубопровода (до 30м). Если длина кольца больше, тогда батареи подсоединяют к магистрали через тройники – в такой ситуации дополнительно установленными кранами на подачу и обратку можно уменьшать ток теплоносителя через батарею, обеспечивая тем самым лучшую работу дальних радиаторов. При небольшой длине трубопровода батареи подключаются немного иначе – без тройников. Выход с первой батареи подсоединяется к входу последующего отопительного прибора. Самый главный недостаток последнего варианта заключается в том, что невозможно заменить радиатор без полной остановки и слива всей системы в целом (поэтому она практически не применяется).

    Радиаторы отопления с нижним подключением фото

  3. Двухтрубное подключение радиаторов отопления. Это, можно сказать, стандартная схема подключения радиаторов отопления для одноярусных отопительных систем – она широко распространена как в одноэтажных частных строениях, так и в многоэтажных постройках. Такая схема представляет собой два магистральных трубопровода, один из которых отвечает за подачу теплоносителя в батарею, а другой за отвод охлажденной жидкости. Преимуществ у такой системы хоть отбавляй – она прекрасно регулируется отсекающими кранами, легко совмещается со стояковой системой и способна обеспечивать подачу теплоносителя на довольно большие расстояния. Одна ветвь подобного трубопровода может достигать 50м. Для такой системы наиболее подходящим вариантом подсоединения батарей является и нижняя схема обвязки, и диагональная. Обе схемы работают отлично, и выбор между ними зависит не от типа системы, а от виды используемых радиаторов. К примеру, если планируется установка секционных батарей, то лучше смонтировать диагональную схему подключения. Ну а для конвекторов оптимальным решением будет схема с нижними подводками.

В общем, подводя итоги всему вышесказанному, можно сказать только одно – вопрос, как правильно подключить радиаторы отопления, однозначно решить нельзя. Не существует универсального решения – выбирать нужно исходя из обстоятельств, как говорится, по месту.

Боковое подключение радиаторов отопления фото

И в заключение остается добавить лишь одно – зачастую при монтаже отопительных систем применяется так называемая комбинированная схема подключения радиаторов отопления. В основном они используются для теплоснабжения двух-, трех- и более этажных строений. В определенном месте дома прокладываются центральные стояки, проходящие сквозь все этажи дома – впоследствии от них запитывается каждый этаж в отдельности. Устанавливается распределительная гребенка (коллектор), к ней может подсоединяться несколько отдельных веток, в каждой из которых может использоваться своя определенная схема подключения радиаторов (какая именно из систем, описанных выше, определяется расчетами).

Автор статьи Александр Куликов

Подключение радиатора отопления

Биметаллические радиаторы все больше вытесняют алюминиевые и устаревшие аналоги из чугуна. Это связано с тем, что они спокойно выдерживают высокое давление в централизованной системе отопления и при этом обладают отличной теплоотдачей. Комфортный микроклимат в помещении, при минимальном расходе энергоносителя, невозможно обеспечить без правильного монтажа оборудования. Схема подключения биметаллических радиаторов отопления, от которой зависит эффективность обогрева, практически ничем не отличается от других разновидностей отопительного оборудования, и зависит от особенностей конкретного помещения.

Факторы, влияющие на эффективность системы отопления

На температуру в доме и счета за использованный энергоноситель напрямую влияют следующие факторы:

  • схема подключения;
  • место установки радиаторов в помещении;
  • тепловая мощность оборудования.

Длина радиаторов и их количество рассчитывается для каждой комнаты индивидуально, в зависимости от площади, схемы подключения, теплоизоляции наружных стен и мощности батарей, заявленной заводом изготовителем.

В большинстве случаев оптимальным местом для установки радиаторов в квартире является ниша под окном. В случае если промежуток между окнами достаточно большой, устанавливают дополнительные батареи между ними. В помещениях, не имеющих оконных проемов, таких как прихожая или ванна, радиаторы монтируют на глухую стену или в углу.

Подключение биметаллических радиаторов отопления производится согласно следующим правилам:

  • все радиаторы монтируются вертикально и находятся на одном уровне;
  • радиаторы устанавливают посередине окна или со смещением от центра не более 20 мм;
  • расстояние между подоконником и батареей — 100-120 мм;
  • от пола до батареи — 80-120 мм;
  • длина радиатора должна составлять не меньше 75% длины оконного проема.

Уменьшить потери тепла поможет теплоотражающий экран, который устанавливается между стеной и батареей.

Разновидности отопительных систем

Количество тепла, излучаемое радиатором, напрямую зависит от выбранного типа разводки трубопровода. Наиболее часто используются однотрубная и двухтрубная системы отопления. Биметаллические радиаторы имеют универсальную конструкцию и пригодны для подключения к любому типу разводки.

Однотрубная система

При использовании такой системы подключение радиаторов отопления производится последовательно к одному трубопроводу, по которому движется теплоноситель. Поочередно проходя через все батареи, он постепенно остывает и возвращается в отопительный котел или в стояк, если это многоквартирный дом. Таким образом подающий трубопровод одновременно является обратным и, чтобы он эффективно выполнял свою функцию, необходимо правильно рассчитать его диаметр.

В плане экономии затрат на материалы и монтаж – это самый экономичный вариант, поэтому такую разводку часто используют как в многоквартирных постройках, так и частных домах. Но последовательная система подключения радиаторов отопления имеет несколько существенных недостатков. Такая разводка исключает возможность регулирования теплоотдачи отдельной батареи. При изменении регулятором температуры одной из них, изменится температура всей системы отопления. Помимо этого, радиаторы, расположенные ближе к котлу или стояку, будут нагреваться сильнее, но по мере продвижения теплоносителя через систему он постепенно остывает и, соответственно каждая последующая батарея будет становиться холоднее.

Двухтрубная система

Двухтрубная разводка системы предполагает параллельное подключение радиаторов отопления к двум трубопроводам – через один производится подача нагретого теплоносителя, а через второй отведение уже остывшего в котел или стояк. Таким образом батареи имеют одинаковую температуру и все комнаты прогреваются равномерно. В плане тепловых потерь — это самый эффективный вариант, позволяющий производить регулировку тепловой мощности каждого радиатора по отдельности.

Многие заказчики предпочитают все-таки однотрубную разводку, аргументируя это тем, что при системе с двумя ветками требуется большое количество труб, что увеличивает трудозатраты и стоимость проекта в целом. Но если внимательно изучить особенности разводки с двумя магистралями, то окажется, что при условии правильного монтажа батарей и расчета диаметров труб, она в последующей эксплуатации будет обходиться дешевле из-за более лучшей циркуляции жидкости и минимальных тепловых потерь.

К тому же для нормальной работы однотрубной разводки требуются трубы большого диаметра и радиаторы, имеющие большую площадь, а двухтрубная система лишена этих недостатков. Поэтому разница в стоимости необходимых для монтажа материалов будет незначительной.

Помимо описанных типов отопительных систем, существует еще коллекторная, или так называемая лучевая схема разводки, когда к каждой батарее подводятся отдельные трубопроводы подачи и обратки. Недостатком такого подключения является большое количество труб и соответственно стоимость системы. Коллекторную разводку в основном монтируют по полу и заливают стяжкой, чтобы не портить внешний вид интерьера.

Способы обвязки радиаторов

От способа подачи теплоносителя в батарею напрямую зависит степень ее нагрева. Подключение радиаторов отопления из биметалла производится таким же образом, как и батареи из других материалов.

Одностороннее подключение

Односторонняя обвязка подразумевает подвод подающего трубопровода к верхнему отверстию батареи, к нижнему отверстию с той же стороны подключается обратный трубопровод. Такое подключение имеет высокую эффективность – при количестве секций не более 12 шт., потери тепловой мощности радиатора составляют около 3%. При увеличении длины батареи, отдаленные секции будут нагреваться слабее и соответственно обладать меньшей теплоотдачей.

При одностороннем подключении радиаторов отопления в однотрубную систему, для предотвращения резкого остывания теплоносителя, между подающей трубой и обратной предусмотрена перемычка так называемый байпас. Через него часть жидкости, с температурой близкой к начальной, проходит мимо батареи к следующей, позволяя поддерживать одинаковую температуру во всех точках системы. Помимо этого, байпас позволяет снимать радиатор для ремонта или замены, не останавливая всю систему отопления.

Для эффективной работы однотрубной разводки с байпасами необходим точный расчет диаметров труб на всех участках, в противном случае система будет разбалансирована. В многоквартирных домах некоторые жильцы, желая улучшить обогрев своего жилища, прибегают к самовольному демонтажу байпаса, что неизбежно приводит к ухудшению качества отопления у соседей. Такие действия противозаконны и караются штрафом.

Диагональное подключение

При диагональной обвязке нагнетающий трубопровод подключается к верхнему отверстию радиатора, а обратный к нижнему с противоположной стороны. Подобная схема обеспечивает равномерный нагрев всех участков, что позволяет устанавливать радиаторы с любым количеством секций.

Диагональное подключение считается самым эффективным – потери тепловой мощности радиатора практически равны нулю. Данные о мощности теплового потока, указанные в паспорте завода-изготовителя, действительны именно для такого подключения.

Единственный недостаток диагонального подключения – неудобство использования в однотрубных разводках отопительных систем. Теплоноситель по мере прохождения через радиаторы остывает и чем дальше установлен прибор от источника обогрева, тем он будет холоднее. В основном диагональное подключение используют при двухтрубной разводке отопительной системы.

При одностороннем и диагональном подключении батарей нагнетающий трубопровод всегда подводится к верхнему отверстию, а обратный к нижнему. Это связано с физическими свойствами теплоносителя. В случае если трубы будут подсоединены наоборот, эффективность обогрева может уменьшиться до 40%.

Нижнее двухстороннее подключение

Из всех способов нижнее подключение самое малоэффективное — потери тепловой мощности радиатора составляют до 12%. Это объясняется тем, что гидравлическое сопротивление прибора больше, чем у проходящего мимо него трубопровода. В данном случае теплопотери компенсируют установкой более мощного радиатора.

В основном нижнее подключение используется только в тех случаях, когда без него невозможно обойтись. При прокладке труб по полу такой способ позволяет сделать разводку отопительной системы максимально незаметной.

Установка радиатора отопления

Перед тем как подключить биметаллический радиатор отопления следует удостовериться, что для этого есть все необходимые комплектующие:

  • кран Маевского или автоматический воздухоотводчик;
  • заглушка;
  • запорная арматура;
  • кронштейны или крюки.

Кран Маевского необходим для сброса воздуха из батарей и обязательно должен быть установлен на каждом приборе в верхнем свободном отверстии. Второе свободный выход закрывается заглушкой, имеющей одинаковый цвет с радиатором.

Запорная арматура обязательно устанавливается на подающем и обратном трубопроводе. Это позволяет регулировать интенсивность подачи теплоносителя и снимать батарею для экстренного ремонта без остановки всей отопительной системы. При желании после запорной арматуры можно установить терморегулятор, который будет изменять теплоотдачу прибора.

Для монтажа прибора на стену понадобятся кронштейны или крюки. Количество крепежа зависит от числа секций в радиаторе. Если их не более 8, то достаточно будет 2 точки сверху и 1 снизу. При добавлении каждых 5 секций дополнительно монтируется по 1 креплению сверху и снизу.

Батареи навешиваются строго в горизонтальном положении, допустимое отклонение не более 1°. Устанавливая крюки, следует учитывать, что верхний крепеж воспринимает основную нагрузку, а нижний только поддерживает радиатор на определенном расстоянии от стены. Если стена сделана из материала неспособного выдерживать нагрузки, например, гипсокартона, то в этом случае предусмотрена напольная установка батарей при помощи регулируемых ножек.

Стальные панельные радиаторы с нижним подключением

Стальные панельные радиаторы отопления с нижним подключением (нижней подводкой) присоединение к системе отопления имеют снизу: справа, слева или по центру. Данные радиаторы обычно используют при скрытой подводке труб системы отопления к радиатору.

Подбор панельных радиаторов с нижним подключением

нижнее подключение

Укажите ниже те размеры, которые вас устраивают и мы подберём все, что нужно

Длина

  • 400
  • 500
  • 600
  • 700
  • 800
  • 900
  • 1000
  • 1100
  • 1200
  • 1300
  • 1400
  • 1500
  • 1600
  • 1700
  • 1800
  • 1900
  • 2000
  • 2100
  • 2200
  • 2300
  • 2400
  • 2500
  • 2600
  • 2800
  • 3000

Высота


Глубина

  • 59
  • 60
  • 62
  • 64
  • 65
  • 66
  • 70
  • 76
  • 100
  • 102
  • 110
  • 152
  • 155
  • 56

от 2230 р.

Показать

Стоит ли выбирать радиатор с нижним подключением и в чем его преимущества? Этот вопрос возникает перед многими, кто начинает свой ремонт и сталкивается с проблемой выбора радиатора. Дабы не затягивать рассуждение о достоинствах и недостатках, сразу можем сказать, что очевидных преимуществ перед радиаторами с боковым подключением нет, теплоотдача примерно одинаковая, что говорит о том, что по характеристикам они схожи. Поэтому, забегая вперед, сразу скажем, что разница только в эстетике. Но почему радиатор с нижним подключением стоит дороже чем такой же по размерам радиатор, но с подключением боковым? Все дело в конструкции радиатора. У радиаторов с нижней подводкой вход и выход выполнены снизу и в приборе уже установлен термостатический клапан для установки терморегулятора. Таким образом, если вы хотите поставить терморегулятор на радиатор с боковым подключением, то клапан для него придется приобретать отдельно. Именно эти особенности конструкции и влияют на стоимость панельного радиатора.

У каждого из нас разные взгляды на то, как должны быть подключены радиаторы. С одной стороны это финансы, с другой наличие возможностей для выполнения соответствующего уровня монтажа. Конечно, скрытая подводка лучше, но для этого нужно понимать, что прокладка труб будет проходить или в стенах или под полом. А для того, чтобы не пришлось поднимать пол или штробить стены, в случае непонятной потере теплоносителя, нужно использовать только качественные трубы и фитинги, которые стоят соответствующих денег. Поэтому выбор всегда за покупателем и его возможностями.

На примере ниже вы можете увидеть как осуществляется подводка к радитору труб системы отопления при прокладке в полу. Также имеется возможность осуществить подводку к радиатору, размещая трубы системы отопления в стене, этот пример на фото ниже. Если вы обратили внимание, то для того, чтобы сделать или первый вариант или второй, то нужно приобрести соответствующий фитинг, который называется узлом подключения радиатора. И бывает он или прямой или угловой. Ну а в итоге вы можете получить следующие результаты (см. фото). Думаем, что вы сразу определите, где выполнено какое подключение и сразу поймете, что нужно вам!

радиатор отопления с нижними соединительными трубами Фотография, картинки, изображения и сток-фотография без роялти. Изображение 113831656.

радиатор отопления с нижними соединительными трубами Фотография, картинки, изображения и сток-фотография без роялти. Изображение 113831656.

радиатор отопления с нижним подводом патрубков.Технологии нагрева воды. Взаимодействие с трубами отопления в помещении. Самостоятельная инженерия отопительных приборов. Клапан теплой воды и радиатор. Современные трубы отопления и радиаторы. Подключение сантехники и водопотребления. Черно-белые объекты, изолированные векторные иллюстрации.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5874 x 3916 пикселей | 49.7 см x 33,1 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5874 x 3916 пикселей | 49,7 см x 33,1 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

радиатор отопления с нижними соединительными трубами Фотография, картинки, изображения и сток-фотография без роялти. Изображение 113830827.

радиатор отопления с нижними соединительными трубами Фотография, картинки, изображения и сток-фотография без роялти. Изображение 113830827.

радиатор отопления с нижним патрубком

M L XL

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3996 x 5994 пикселей | 33.8 см x 50,7 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3996 x 5994 пикселей | 33,8 см x 50,7 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

6 фактов о радиаторах в Нью-Йорке, которые вам действительно нужно знать

Если вы живете в старом здании в Нью-Йорке, у вас, вероятно, есть старомодные радиаторы, и вы знаете, насколько они могут быть шумными — со случайным шипением и лязгом. Большинство зданий в Нью-Йорке отапливаются паром, что означает, что вода нагревается котлом в подвале и распределяется в виде пара по квартирам через сеть прочных чугунных радиаторов.И они не только шумные, но и могут очень быстро нагреваться или, что еще хуже, вообще не включаться.

Если у вас установлен термостат, вы можете регулировать температуру самостоятельно. Если нет, то вы — прихоть администрации здания, которая должна поддерживать температуру от 62 до 68 градусов зимой в зависимости от времени суток.


[Примечание редактора: более ранняя версия этой статьи была опубликована в октябре 2019 года. Мы представляем ее снова с обновленной информацией за октябрь 2020 года.]


Если вы перегреваете или чувствуете мороз, вот шпаргалка Brick Underground по всем вопросам, от установки термостатического клапана до того, как сделать радиатор более красивым и функциональным соседом по комнате.

1. Что это за ручка на радиаторе для

Многие люди ошибочно полагают, что круглая ручка на паровом радиаторе регулирует температуру, хотя на самом деле это просто двухпозиционный переключатель, — говорит Питер Варсалона из RAND Engineering & Architecture.«Он не предназначен для использования в качестве регулирующего клапана», — говорит он.

Обычно вы поворачиваете ручку по часовой стрелке, чтобы выключить нагрев, и против часовой стрелки до упора, чтобы включить нагрев. Если радиатор выключен, он не должен издавать звуков стука.

«Когда вы открываете его наполовину, это может привести к серьезным проблемам», — говорит Варсалона. Другие возможные причины шума радиатора? Трубопровод с неправильным уклоном или попадание горячего пара в холодную воду.

Если ручка радиатора вращается и вращается и кажется, что не затягивается ни в одном направлении, попросите своего суперкара исправить это.Еще одна вещь, которую вы или ваш супергерой можете сделать, чтобы остановить стук, — это подпереть радиатор с одной стороны, чтобы он наклонялся к котлу, и вода не попадала внутрь. Важное примечание: следует ожидать некоторого лязгания, когда утром начинается жара.

2. Установка клапана для регулирования нагрева

Системы горячего водоснабжения имеют гораздо более широкий диапазон температур, чем большинство паровых систем низкого давления, — говорит Зайд Маталка, инженер фирмы P.A. Коллинз PE. Паровые системы могут работать только при 212 градусах Фаренгейта, что эквивалентно 100 градусам Цельсия.

«В конечном итоге отсутствие контроля в этих паровых тепловых системах является причиной того, что системы горячего водоснабжения в наши дни намного популярнее», — говорит он.

Если вы хотите регулировать количество тепла, выделяемого вашим радиатором в паровой системе, для этого вам придется установить термостатический клапан радиатора на каждом радиаторе.

Существует два различных типа паровых радиаторных систем: однотрубные и двухтрубные. Вы можете определить, какой у вас тип, посмотрев под радиатор, чтобы увидеть, сколько труб выходит из пола.Тип, который у вас есть, будет определять клапан плюс любое дополнительное оборудование, которое может потребоваться установить, чтобы иметь возможность регулировать тепло.

Стремясь модернизировать эти реликвии конца девятнадцатого и начала двадцатого века, некоторые компании разрабатывают крышки тепловых радиаторов с поддержкой Wi-Fi, которые позволяют пользователям регулировать температуру через приложение.

К сожалению, даже если у вас выключены радиаторы, во многих квартирах на верхних этажах становится слишком жарко в особенно теплые дни, потому что пар отдает тепло из труб, соединяющих радиаторы с котлом.(Подробнее об этом ниже.)

3. Удалите воздух из радиатора — спросите у Super

Если у вас работает отопление, но радиатор остается ледяным, возможно, внутри находится воздух, не позволяющий теплу циркулировать. В этом случае вам может потребоваться прокачать устройство. Чрезмерный шум — стук — также признак того, что вам нужно удалить воздух из радиатора.

Обычно это не то, что вы хотите делать сами — по крайней мере, не в первый раз. (Если вы не будете осторожны, вы можете открыть клапан слишком широко, и горячая вода может хлынуть наружу.Правдивая история.)

Свяжитесь со своим супергероем и сообщите им, что у вас проблема с нагревательным элементом.

4. Закройте радиаторы

Если ваш радиатор выглядит так, как будто его нужно немного приукрасить, вы можете либо покрасить его, либо накрыть крышкой, чтобы скрыть его. (И нет, арендодатель не обязан платить за ваши крышки радиатора.)

Если вы хотите скрыть свои радиаторы, есть компании, которые изготовят по индивидуальному проекту крышки из дерева или металла.

Также можно снимать и красить радиаторы и крышки радиаторов.Для небольших работ крышки можно отшлифовать, соскрести, заполнить дефекты и затем покрасить. Химическая зачистка и покраска — это более сложная работа и стоит дороже.

В зависимости от того, сколько радиаторов в вашей квартире, на их перекраску уйдет один или два дня. Вам также придется выключить радиатор, если работа требует зачистки. Если вы хотите более простую реставрацию, вы можете просто очистить и отшлифовать радиаторы, чтобы сгладить пятна.

5. Замена радиаторов

Владельцы кооперативов нередко заменяют свои большие чугунные радиаторы на стильные меньшие, — говорит Варсалона.Просто имейте в виду, что радиатор и трубопроводы радиатора можно рассматривать как «общие элементы», поэтому вам может потребоваться разрешение совета директоров для их замены.

Если вы решили полностью снять радиаторы, убедитесь, что вы храните их в безопасном месте, чтобы вы могли установить их заново, когда будете готовы продать свою квартиру.

И предупреждение: если вы недавно заменили радиаторы во время ремонта (или, если на то пошло, снимаете новую квартиру и раньше не использовали радиаторы), всегда полезно включить их и Убедитесь, что нет утечек, пока ваш подрядчик или суперкомпьютер все еще рядом, и это может помочь решить проблему.

Если есть утечка, это обычно означает, что что-то не так с трубным соединением, проблема, которую может довольно легко устранить супервайзер, но может привести к серьезным разрушениям в вашей квартире и в квартире под ней, если ее не устранить.

6. Работа с (иногда чрезмерной) жарой

Если в вашей квартире слишком жарко, даже с закрытыми батареями, возможно, вам придется придумать какие-то креативные решения.

Одно из предложений — обернуть трубы недорогими покрытиями из стекловолокна.Это удерживает тепло от трубопроводов в квартире, повышая температуру.

Маталка предлагает связаться с управляющим или супервайзером и попросить снизить температуру. Возможно, в здании есть другие люди, которые чувствуют то же самое.

Еще один вариант — открыть окно и подышать свежим холодным воздухом в комнате. Вентиляция рекламируется как один из самых дешевых и эффективных способов борьбы с коронавирусом и внесена в список надлежащей гигиенической практики Центром по контролю и профилактике заболеваний.

Обратной стороной, по словам Маталки, является то, что это вредно для окружающей среды. «Вы выбрасываете тепло, образовавшееся при сжигании ископаемого топлива, которое, в свою очередь, выбрасывает парниковые газы в атмосферу», — говорит он.

Если в результате жары кожа становится сухой, увлажнители могут быть эффективным средством. Увлажнители с теплым и прохладным туманом делают то же самое, но имейте в виду, что домашние животные и маленькие дети могут получить травму от машин с теплым туманом.

— Ранние версии этой статьи содержали репортаж и текст Люси Коэн Блаттер.

Отопление | процесс или система

Обогрев , процесс и система повышения температуры замкнутого пространства с основной целью обеспечения комфорта жителей. Регулируя температуру окружающей среды, отопление также служит для поддержания структурных, механических и электрических систем здания.

В термоэлектрической генерирующей системе источник тепла — обычно работающий на угле, масле или газе — используется внутри котла для преобразования воды в пар высокого давления.Пар расширяется и вращает лопатки турбины, которая вращает якорь генератора, вырабатывая электроэнергию. Конденсатор преобразует оставшийся пар в воду, а насос возвращает воду в бойлер.

Encyclopædia Britannica, Inc.

Историческое развитие

Самым ранним способом обогрева салона был открытый огонь. Такой источник, наряду с соответствующими методами, такими как камины, чугунные печи и современные обогреватели, работающие на газе или электричестве, известен как прямое отопление, поскольку преобразование энергии в тепло происходит на обогреваемом участке.Более распространенная форма отопления в наше время известна как центральное или косвенное отопление. Он заключается в преобразовании энергии в тепло в источнике вне, отдельно от обогреваемого объекта или объектов или расположенных внутри них; Получающееся тепло передается на объект через текучую среду, такую ​​как воздух, вода или пар.

За исключением древних греков и римлян, большинство культур полагалось на методы прямого нагрева. Древесина была первым топливом, которое использовалось, хотя в местах, где требовалось только умеренное тепло, таких как Китай, Япония и Средиземноморье, использовался древесный уголь (сделанный из дерева), потому что он производил гораздо меньше дыма.Дымоход, или дымоход, который сначала был простым отверстием в центре крыши, а затем поднимался прямо из камина, появился в Европе к 13 веку и эффективно устранял дым и испарения огня из жилого помещения. Закрытые печи, по-видимому, впервые использовались китайцами около 600 г. до н.э. и в конечном итоге распространились по России в северную Европу, а оттуда в Америку, где Бенджамин Франклин в 1744 году изобрел улучшенную конструкцию, известную как печь Франклина. Печи гораздо менее расходуют тепло, чем камины, потому что тепло огня поглощается стенками печи, которые нагревают воздух в комнате, а не пропускают вверх по дымоходу в виде горячих дымовых газов.

Центральное отопление, кажется, было изобретено в Древней Греции, но именно римляне стали лучшими инженерами-теплотехниками древнего мира с их системой гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и, в Великобритании, уголь, и горячие газы распространялись под полом, нагревая их в процессе. Однако система гипокауста исчезла с упадком Римской империи, и центральное отопление было восстановлено лишь примерно 1500 лет спустя.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Центральное отопление снова стало использоваться в начале 19 века, когда промышленная революция вызвала увеличение размеров зданий для промышленности, жилых помещений и сферы услуг. Использование пара в качестве источника энергии предложило новый способ обогрева фабрик и заводов, когда пар передавался по трубам. Котлы, работающие на угле, подавали горячий пар в помещения с помощью стоячих радиаторов. Паровое отопление долгое время преобладало на североамериканском континенте из-за очень холодных зим.Преимущества горячей воды, которая имеет более низкую температуру поверхности и более мягкий общий эффект, чем пар, начали осознаваться примерно в 1830 году. В системах центрального отопления двадцатого века обычно используется теплый воздух или горячая вода для передачи тепла. В большинстве недавно построенных американских домов и офисов теплый воздух вытеснил пар, но в Великобритании и на большей части европейского континента горячая вода заменила пар в качестве предпочтительного метода отопления; канальный теплый воздух там никогда не был популярен. Большинство других стран приняли американские или европейские предпочтения в методах отопления.

Системы центрального отопления и топливо

Важнейшими компонентами системы центрального отопления являются устройства, в которых можно сжигать топливо для выработки тепла; среда, транспортируемая по трубам или каналам для передачи тепла в обогреваемые помещения; и излучающее устройство в этих пространствах для выделения тепла либо конвекцией, либо излучением, либо обоими способами. Принудительное распределение воздуха перемещает нагретый воздух в пространство с помощью системы воздуховодов и вентиляторов, которые создают перепады давления. Лучистое отопление, напротив, предполагает прямую передачу тепла от излучателя к стенам, потолку или полу замкнутого пространства независимо от температуры воздуха между ними; Излучаемое тепло устанавливает цикл конвекции во всем пространстве, создавая в нем равномерно нагретую температуру.

Температура воздуха и влияние солнечного излучения, относительной влажности и конвекции — все это влияет на конструкцию системы отопления. Не менее важным соображением является объем физической активности, который ожидается в конкретной обстановке. В рабочей атмосфере, в которой напряженная деятельность является нормой, человеческое тело выделяет больше тепла. В качестве компенсации поддерживается более низкая температура воздуха, позволяющая рассеивать лишнее тепло тела. Верхний предел температуры 24 ° C (75 ° F) подходит для сидячих рабочих и домашних жилых помещений, а нижний предел температуры 13 ° C (55 ° F) подходит для людей, выполняющих тяжелую ручную работу.

При сгорании топлива углерод и водород реагируют с атмосферным кислородом с выделением тепла, которое передается из камеры сгорания среде, состоящей из воздуха или воды. Оборудование устроено так, что нагретая среда постоянно удаляется и заменяется охлаждающей системой , то есть путем циркуляции. Если среда является воздухом, оборудование называется топкой, а если среда — водой, бойлером или водонагревателем. Термин «бойлер» более правильно относится к сосуду, в котором производится пар, а «водонагреватель» — к сосуду, в котором вода нагревается и циркулирует ниже ее точки кипения.

Природный газ и мазут являются основными видами топлива, используемыми для производства тепла в котлах и печах. Они не требуют труда, за исключением периодической очистки, и работают с ними с помощью полностью автоматических горелок, которые могут регулироваться термостатом. В отличие от своих предшественников, угля и кокса, после использования не остается остаточной золы для утилизации. Природный газ вообще не требует хранения, а нефть перекачивается в резервуары для хранения, которые могут быть расположены на некотором расстоянии от отопительного оборудования.Рост объемов отопления на природном газе был тесно связан с увеличением доступности газа из сетей подземных трубопроводов, надежностью подземных поставок и чистотой сжигания газа. Этот рост также связан с популярностью систем отопления с теплым воздухом, к которым особенно хорошо подходит газовое топливо и на долю которых приходится большая часть природного газа, потребляемого в жилых домах. Газ легче сжигать и контролировать, чем нефть, пользователю не нужен резервуар для хранения и он платит за топливо после того, как он его использовал, а доставка топлива не зависит от капризов моторизованного транспорта.Газовые горелки обычно проще, чем те, которые требуются для жидкого топлива, и имеют мало движущихся частей. Поскольку при сжигании газа выделяются ядовитые выхлопные газы, газ из обогревателей должен выводиться наружу. В районах, недоступных для трубопроводов природного газа, сжиженный нефтяной газ (пропан или бутан) доставляется в специальных автоцистернах и хранится под давлением в доме до тех пор, пока он не будет готов к использованию так же, как природный газ. Нефтяное и газовое топливо во многом обязано своим удобством автоматической работе их теплоцентралей.Эта автоматизация основана в первую очередь на термостате, устройстве, которое, когда температура в помещении упадет до заданной точки, активирует печь или котел до тех пор, пока потребность в тепле не будет удовлетворена. Автоматические отопительные установки настолько тщательно защищены термостатами, что предвидятся и контролируются почти все мыслимые обстоятельства, которые могут быть опасными.

4 критических взлома радиатора, чтобы снизить углеродный след

Мы подробно говорили о важности повышения энергоэффективности вашего дома.Один из факторов, о котором мы не так много говорили, — это важность максимально эффективного использования ваших радиаторов.

Колумбийский университет отмечает, что отопление домов приводит к значительному выбросу углекислого газа. Однако количество расширяемой энергии в значительной степени определяется эффективностью используемых методов нагрева.

Радиаторы часто выглядят громоздко в комнатах вокруг дома. Это устройства, которые многим не интересны.Однако правильное их использование очень важно. Они могут потреблять много энергии, если вы не будете осторожны, что приведет к значительному углеродному следу.

К сожалению, у большинства радиаторов есть клапан только сбоку и нет индикации того, сколько тепла он обеспечивает. Отсутствие информации может помешать людям научиться управлять радиаторами в доме. По сути, они оставлены в покое как нечто, что бежит от жары, как будто завтра в комнатах не будет тепла.

Если вы серьезно настроены спасти планету, то вам нужно убедиться, что ваш радиатор настроен правильно.Вы будете использовать меньше энергии, что снизит углеродный след.

Ранее мы говорили о различных радиаторах, которые можно использовать для снижения энергопотребления. Мы упоминали, что чугунные радиаторы более энергоэффективны, что помогает снизить углеродный след.

Однако также важно знать, как правильно использовать радиатор. Даже самый экологически чистый радиатор будет вреден для планеты, если вы не будете использовать его эффективно.

Есть способы, хотя вы можете использовать простые инструменты и изменения, чтобы понять, как работает радиатор в любой комнате, и как можно снизить потребление энергии в долгосрочной перспективе. Давайте рассмотрим несколько простых способов улучшить отопление дома, ни один из которых не требует серьезных усилий с вашей стороны.

Определение тепловой мощности вашей комнаты

Каждая комната в вашем доме будет иметь разные требования к теплу. Люди часто совершают ошибку, приобретая самый большой радиатор, который они могут разместить на стене, поскольку считают, что чем больше, тем лучше, но это не всегда так.

В комнате будет приятное место, где будет приятно и вкусно, но найти эту настройку — не просто удар в темноте. Он основан на величине, известной как BTU, которая рассчитывает количество тепла, необходимое для повышения температуры воды (в любом случае это простейшее определение). Чтобы решить эту проблему, вам понадобится только рулетка и калькулятор отопления. Калькулятор отопления не похож на научный калькулятор, который у вас был в старшей школе, поэтому не нужно беспокоиться о покупке какого-нибудь модного калькулятора.В Интернете вы найдете бесплатные калькуляторы отопления. Я рекомендую использовать калькулятор Trade Radiators, так как он может дать вам приблизительный рейтинг BTU всего за четыре измерения.

Когда вы понимаете, каковы требования к обогреву помещения, становится еще проще найти радиатор подходящего размера (который не тратит энергию впустую). В свою очередь, это должно помочь снизить потребление энергии в долгосрочной перспективе. И если вы не можете позволить себе купить новый радиатор прямо сейчас, вам пригодится отладить радиаторные клапаны.

Принципы работы радиаторных клапанов

На мой взгляд, вентиль радиатора — это наиболее неправильно понимаемый элемент оборудования в каждом доме.Большинство людей слепо поворачивают свои вентили на максимум, чтобы согреть комнату, но они работают совсем не так.

Думайте о своем радиаторном клапане как о кухонном смесителе. Вы поворачиваете клапан, чтобы открыть и впустить горячую воду, которая нагревает вашу комнату. Если вы хотите, чтобы в раковине была горячая вода и чтобы вода постоянно текла, чтобы она всегда была теплой, вам придется оставить кран полностью открытым на весь день, чтобы в него постоянно хлынула вода, или вы бы опустили ее до минимума. просачиваться и поддерживать постоянный ритм.

Если вы не разбираетесь в клапанах, я рекомендую купить дешевый термостатический клапан. Это те, на которых напечатан датчик или числа, которые соответствуют тому, сколько воды вы впускаете, что, в свою очередь, позволяет вам регулировать температуру радиатора.

Умное отопление

Конечно, вы могли бы полностью обойтись без необходимости понимать то, что ваши радиаторные клапаны пытаются сказать вам, установив вместо этого интеллектуальный радиаторный клапан.

Эти цифровые клапаны можно подключить через домашний Wi-Fi к центральному термостату или даже напрямую к вашему телефону, что позволит вам контролировать температуру в каждой комнате прямо на ладони.

Они немного дороже других клапанов, но они помогут вам сэкономить много денег на счетах за отопление и снизить потребление энергии в долгосрочной перспективе.

Вы также можете рассмотреть возможность использования тепловых насосов для повышения эффективности помещения. IEEE сообщает, что это может быть очень полезно для повышения энергоэффективности.

Развенчание мифа о полном дне

И последнее, что я хотел бы сделать в отношении снижения энергопотребления, связано с давней теорией, согласно которой лучше иметь отопление в течение всего дня при более низкой температуре, чем включать отопление короткими импульсами утром и вечером.

Это неправда. Если отопление дома работает весь день, потери энергии будут постоянными, несмотря ни на что. Ваш бойлер или какой бы то ни было источник тепла, который у вас есть, должен будет постоянно работать, а не доливать горячую воду через определенные промежутки времени.

Если у вас в доме было отопление на более длительные периоды времени при более низкой температуре, переключитесь на более короткие периоды, чтобы снизить потребление энергии.

Спасти планету, правильно настроив радиатор для экономии энергии

Надеюсь, вы получили некоторую полезную информацию из этой статьи.Не забудьте проверить все статьи об энергии на сайте, чтобы улучшить то, как вы используете энергию и обогреваете свой дом.

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар проходит от котла к радиаторам, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается на дне радиатора.Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открытым или полностью закрытым. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.


Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, а не между ними.


Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, изготовленную из двух разных металлов, так как пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел.Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или менее и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Как удалить воздух из радиатора: 13 шагов (с изображениями)

Об этой статье

wikiHow — это «вики», похожая на Википедию, что означает, что многие наши статьи написаны в соавторстве несколькими авторами.При создании этой статьи над ее редактированием и улучшением работали, в том числе анонимно, 21 человек (а). Эта статья была просмотрена 1 007 204 раз (а).

Соавторы: 21

Обновлено: 17 ноября 2020 г.

Просмотры: 1,007,204

Резюме статьиX

Удаление воздуха из радиатора — это процесс выпуска лишнего воздуха, который со временем попадает в трубы вашего автомобиля. Захваченный воздух приведет к тому, что верхняя часть радиатора станет холодной, поэтому спускайте воздух из радиатора, когда вы заметите, что трубы вверху становятся намного холоднее, чем трубы внизу.Чтобы удалить воздух из радиатора, вам нужно получить ключ от радиатора в местном хозяйственном магазине. В зависимости от модели вашего автомобиля вы также можете использовать отвертку с плоским жалом, поэтому обратитесь к руководству пользователя. Затем найдите свой спускной клапан, посмотрев с каждой стороны радиатора на небольшой клапан вверху. Затем поместите ткань или ведро под спускной клапан, чтобы собрать вытекающую воду. Возьмите второе ведро и держите его прямо под спускным клапаном во время опорожнения. Затем вставьте ключ радиатора в клапан и медленно поверните его против часовой стрелки.Продолжайте поворачивать ключ, пока не услышите выход воздуха. Когда вы это сделаете, уберите руку с ключа радиатора и оставьте его в прорези, чтобы из радиатора стекала кровь. Как только звук выходящего воздуха начнет рассеиваться, вода может вытечь. Используйте ведро, чтобы поймать воду, и дождитесь, пока не выйдет воздух. Как только воздух уйдет, поверните ключ радиатора по часовой стрелке, чтобы закрыть спускной клапан. Продолжайте поворачивать ключ до тех пор, пока он не перестанет затягиваться, чтобы закрыть клапан и закончить выпуск воздуха из радиатора.Если вам нужно узнать, как удалить воздух из радиатора в вашем доме, продолжайте читать эту статью!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 1 007 204 раза.

Добавить комментарий

Ваш адрес email не будет опубликован.
