Объем емкости – —

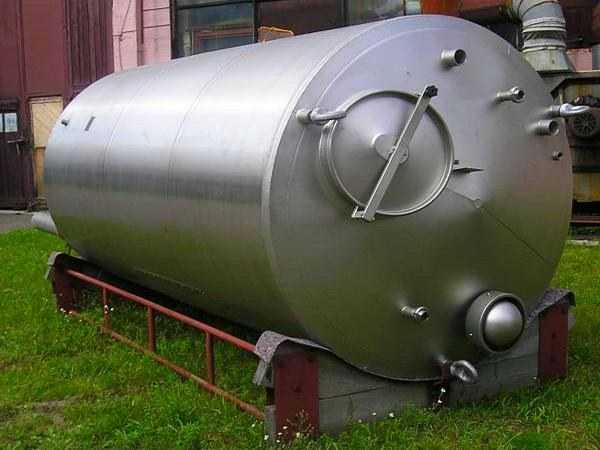

Объем резервуара: полезный и номинальный объем

Объем резервуара АЗС, и для хранения воды или любых других пищевых жидкостей нужно знать для корректного ведения учетных и торговых операций с нефтью и нефтепродуктами и др жидкостями.

Для чего нужен такой показатель, как объем резервуара? Многие считают, что он рассчитывается при проектировании исключительно для каких-то технических целей. На самом деле объем резервуара АЗС или любого другого предприятии нужно знать для корректного ведения учетных и торговых операций с нефтью и нефтепродуктами. Строго говоря, это касается и тех резервуаров, которые используются для хранения воды или любых других пищевых жидкостей. Определение объема и вместимости позволяет составить градуировочные таблицы, и в дальнейшем на них можно опираться при определении массы принятых или сданных нефтепродуктов или других жидкостей.

Показатели для расчета: полезный объем

Следует отметить, что рассчитывают, прежде всего, полезный объем резервуара. Эта величина определяется произведением горизонтального сечения емкости на ее высоту от днища до уровня максимального заполнения (если речь идет о конструкциях со стационарной крышей) или до максимального подъема нижней части плавающей крыши или понтона (если речь идет о модификациях такого типа). Таким образом, как следует из самой методики расчета, полезный объем резервуара – это просто объем цилиндра, который несколько адаптируется к реальности, то есть с самого начала планируется какой-то небольшой недолив резервуара, обусловленный технологическими требованиями.

Полезный объем резервуара с теоретической точки зрения представляет собой ту часть емкости, которая используется для управления технологическими процессами обеспечения перекачки и приема нефти. Хотя считается, что он соответствует разности между физическими объемами резервуара и его недоливом, на самом деле в расчет берутся неиспользованные верхние и нижние пространства. Собственно, сама величина объема цилиндра, которая определяется произведением горизонтального сечения резервуара на высоту его стенки называется геометрическим объемом.

Номинальный и рабочий объем резервуара

Рассчитывается также номинальный объем резервуара. Он представляет собой округленную условную величину, которая принимается для идентификации различных нормативных требований к конструктивным особенностям таких емкостей.

Для чего используется такая величина как номинальный объем резервуаров? Она фигурирует в таких расчетах как:

  • определение типоразмера резервуара,
  • расчет для установки систем охлаждения и пожаротушения,
  • определение компоновки резервуарных парков, вместимости групп резервуаров и т.д.
Используются также такие понятия, как рабочий объем резервуара и аварийный объем. В первом случае речь идет об объеме жидкости, который сохраняется между моментами включения и выключения оборудования. Во втором – о дополнительной защите резервуара от переполнения.

Объемы резервуара определяются при его проектировании. Интересно, что для АЗС обычно используются типовые конструкции (хотя при желании заказчика возможна разработка и негабаритных конструкций). В целом полезный объем топливных резервуаров для заправок редко превышает 75 куб.м. При этом заполняются такие емкости на 95% от номинального объема, чтобы исключить перелив. В этих же целях устанавливается отсечной клапан.

Объем пожарного резервуара

Как правило, относительно объема такой емкости заказчик задумывается еще при заказе резервуара. Многие компании-изготовители предлагают готовые пожарные резервуары, однако, они могут различаться объемом. Для того, чтобы принять решение, нужно учесть, что запаса воды должно хватить на тушение пожара любого масштаба. Кроме того, в расчет принимается еще несколько факторов:

  • 1- специфика работы предприятия. Если фирма работает уже давно, то есть статистика случаев возгорания – за неделю, месяц или год. Если таких случаев еще не было, стоит ознакомиться с отраслевой статистикой. Это позволит понять примерное число вероятных возгораний и другие показатели, связанные с такими ситуациями,
  • 2 – время, которое может быть затрачено на устранение одного очага возгорания,
  • 3 – высота подачи струи воды и мощность струи при устранении пожара,
  • 4 – общее количество планируемых к установке пожарных резервуаров,
  • 5 – длительность промежутка времени, в течение которого пожарный резервуар должен быть заполнен водой.
Согласно требованиям нормативных документов, пожарный объем воды в баках должен быть рассчитан в среднем на то, что тушение одного наружного либо одного внутреннего пожара будет осуществляться в течение 10 минут, притом, что одновременно будет происходить расход воды на другие нужды. Для того, чтобы учесть все перечисленные факторы, стоит обратиться к специалистам, которые знакомы с нюансами расчетов объема пожарных резервуаров и знают специфику работы той или иной отрасли.

oilgasnews.ru

Калькулятор объема жидкости, объема цистерны. Основание

Калибровка цистерн. Объем жидкости цистерны

Калькулятор объема жидкости, объема цистерны, массы (веса) жидкости

Объема топлива, воды, нефти, жидкгих удобрений в цистерне.

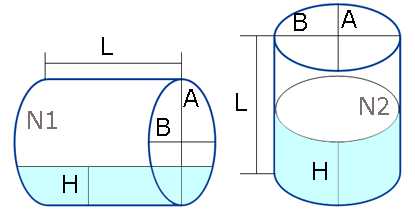

Цистерна — формы горизонтального и вертикального цилиндра. Основание — Окружность или эллипс. Объем выдается в литрах. А также: масса (вес) жидкости.



Основание

Жидкость: Вода +4CАзот жидкий -196CАзота кислотаs 25%Ацетон +20CБензинВода морскаяГлицерин +20CКеросин +20CКислота уксусная +20CМазутМасло, вазелиновое +15CМасло, креозот +20CМасло, машинное +20CМасло, парафиновое +20CМетилацетат +25CМолоко +20CНефть+20CРтуть 0CСерная кислота 95%Сероуглерод 0CСпирт, бутиловый +20CСпирт, изобутиловый +20CСпирт, изопропиловый +20CСпирт, метиловый +20CСпиртs, этиловый +20CСульфат меди (насыщ)ТерпентинУглерод жидкий -182CХлорбензол +20CХлороформ +20CЭтанол 100%Этанол 40%Этилбромид +20CЭтилиодид +20CЭтилхлорид 0CЭфир 0CДизельное топливо 20CГазовый конденсат +15,5 СБитум БНД 90/130Трансформаторное масло +20С (Первая буква)
Единица измерения: ммцмдммдюймфут
Ось A*: Ось B:
Длина цистерны L:
Глубина жидкости H: Цена жидкости $/ед3:

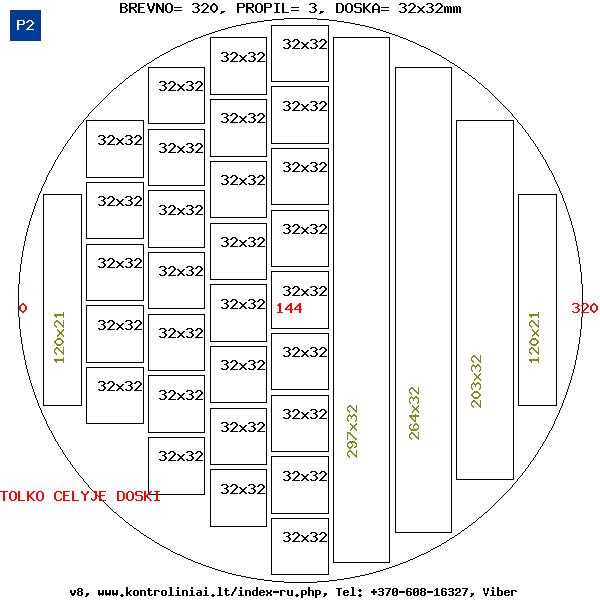

Технологические карты раскроя бревен

Скорость течения жидкости в трубопроводе









www.kontroliniai.lt

Объем жидкости в наклоненном цилиндрическом баке

Продолжая тему, начатую тут Объем жидкости в цилиндрической таре и в ответ на запрос Прошу помочь с расчётом публикуем калькулятор, вычисляющий объем жидкости в цилиндрической емкости под наклоном.
Для вычисления вам потребуется ввести параметры емкости (радиус и длину) замерить уровень жидкости вблизи от одного из оснований и угол наклона.

Замер уровня жидкости

Замер уровня жидкости должен производиться в диаметральной плоскости емкости перпендикулярно нижней цилиндрической стенке (см. рисунок), непосредственно у одного из оснований или на некотором расстоянии от него ( в этом случае надо заполнить параметр «Расстояние от основания при измерении»). Как вариант замера, в случае небольшого количества жидкости и если есть возможность наклонить емкость, можно наклонить ее таким образом, чтобы уровень у верхнего основания был нулевым. Тогда надо замерить только расстояние от верхнего основания до границы начала жидкости. Если же наклонить бочку так, что жидкость будет подходить ровно к верхнему углу (месту смыкания верхнего основания и боковой поверхности емкости) то уровень и расстояние до основания будут нулевыми, замерить потребуется только угол.

Детали и формулы расчета можно найти непосредственно под калькулятором.

Объем жидкости в наклонной цилиндрической таре
Уровень измерену верхнего основанияу нижнего основания

Расстояние от ближайшего основания при измерении уровня жидкости. (0 если измерение происходило непосредственно у основания).

Точность вычисления

Знаков после запятой: 2

Уровень жидкости у верхнего основания



Уровень жидкости у нижнего основания



Длина частично заполненной части



Длина полностью заполненной части



Объем жидкости



save Сохранить share Поделиться extension Виджет

Наклоненная цилиндрическая емкость

Готовой формулы для вычисления объема жидкости в наклонной емкости мне найти не удалось, поэтому пришлось ее выводить.
Если одно основание емкости заполнено полностью, то весь объем жидкости можно условно разделить на две части:

  1. цилиндрическая часть, объем которой находится тривиально по формуле объема цилиндра см. Цилиндр
  2. часть цилиндра усеченная под углом поверхностью воды. Объем этой части найти также не трудно по той же формуле, деленной пополам, если жидкость не доходит до верхнего основания (емкость стоит почти вертикально).

Формулы для вычисления объема частично заполненной части емкости

Сложности начинаются, если жидкость частично закрывает одно или оба основания, так как на рисунке.
Для вычисления объема такого тела мы заметим, что любое сечение этого тела перпендикулярно длине емкости представляет собой Сегмент круга. Тогда объем этого тела можно записать, как определенный интеграл по площади сегмента в зависимости от длины фигуры:


где -функция зависимости угла сегмента от длины фигуры x,
которая выражается следующим образом:


где
a — угол наклона емкости,
h0 — уровень жидкости у верхнего основания цилиндра

Подставим в формулу объема это выражение и упростив его получим полную формулу объема:

где

Вычислив интеграл, получаем:

где ,

Определение длины частично заполненной части

Приведенные выше формулы справедливы для следующих предположений:

  • Оба основания заполнены частично
  • Уровень жидкости h0 измерен непосредственно у верхнего основания.
  • Нет полностью пустых или полностью заполненных частей цилиндра.

Но калькулятор может принимать на вход значения уровня жидкости, измеренные на некотором расстоянии от верхнего либо от нижнего основания. Допускаются полностью пустые и полностью полные части цилиндрической емкости.

Чтобы вычислить уровень жидкости у верхнего основания hu используйте формулы:


где hlu — уровень жидкости, измеренный на расстоянии lu от верхнего основания, Lc — длина емкости


где hlu — уровень жидкости, измеренный на расстоянии ll от нижнего основания.
Если уровень huравен или больше нуля, мы считаем h0=hu, и Lf = Lc.

Пустая часть бака

В противном случае hu может быть отрицательным. Это означает, что какая-то часть бака пуста. В этом случае мы полагаем h0=0 и вычисляем длину оставшейся (заполненной) части цилиндра: Lf по формуле:

где Lc — длина цилиндра.

Полностью заполненная часть

Уровень жидкости у нижнего основания h1 можно определить следующим образом:

Если вычисленно значение h1 больше диаметра цилиндра, то некоторая часть цилиндра — заполнена полностью. Чтобы вычислить длину этой части мы используем формул:


Объем этой части посчитать тривиально: Цилиндр

После этих вычислений мы можем подставить длину частично заполненной части и уровень жидкости h0 в формулы первого раздела, чтобы вычислить объем.

planetcalc.ru

Объем — емкость — Большая Энциклопедия Нефти и Газа, статья, страница 1

Объем — емкость

Cтраница 1

Объем емкости, в которой предполагается отстаивать воду, должен определяться с учетом времени, необходимого для расслаивания водосодержащего продукта. К сожалению, нередки случаи занижения объема емкости-отстойника, поэтому в период освоения производства приходится существенно увеличивать объем этих аппаратов, что часто приводит к нарушению Правил и норм техники безопасности.  [1]

Объем емкостей по этой нормали не превышает 200 мэ.  [2]

Объем емкостей на складе рекомендуется принимать из расчета объема аппаратов и трубопроводов холодильной станции и технологического производства, включая межцеховые коммуникации и холодильную станцию, которая снабжает производство холодом. Это диктуется необходимостью опорожнить систему при небольших сроках ремонтных работ одновременно для всего производства или остановками при аварийных ситуациях. В случае, ее — — ли холодильная станция снабжает холодом несколько производств, которые останавливаются на ремонт в разное время, объем емко-сте § принимается из расчета заполнения — жидким хладоагентом одного из производств, включая межцеховые коммуникации и оборудование холодильной станции, которое обслуживает это производство. Как правило, выбирается наиболее крупное по потреблению холода производство с разветвленными холодильными трубопроводами.  [3]

Объем емкости выбирается в зависимости от типа весов и точности взвешивания на них.  [4]

Объем емкостей, через которые проходят потоки реакционных смесей, можно определять, вводя в контролируемый сосуд определенное количество радиоактивности. Удельная активность вещества, находящегося в данной емкости, уменьшается по экспоненциальному закону тем быстрее, чем больше отношение объема проходящей через сосуд жидкости к объему сосуда. Поскольку в уравнение, связывающее изменение активности со временем протекания определенного объема жидкости, входит объем сосуда, последняя величина может быть весьма точно определена в результате измерения радиоактивности нескольких последовательно отбираемых проб.  [5]

Объем емкости для долива скважины должен на 20 — 30 % превышать объем раствора, вытесняемый бурильным инструментом.  [6]

Объем емкости F, получаемой после взрыва, зависит от веса заряда внутреннего взрыва и показателя простреливаемости Япр, который для глинистых пород колеблется в пределах 100 — 1400 дм3 / кг.  [7]

Объем емкости мешалки, предназначенной для приготовления суспензии намыва, должен в 1 5 — 2 раза превышать объем, занимаемый суспензией в фильтре вместе с объемом трубопроводов, соединяющих фильтр с этой мешалкой. Это условие необходимо для того, чтобы во время намыва предварительного слоя вспомогательного вещества при рециркуляции суспензии через фильтр в емкости мешалки все время находился продукт.  [8]

Объем емкости дозировочной установки, а также ее конструкция должны определяться из условий накопления максимально возможного количества дозируемого материала из-за несогласованности графиков поступления и потребления ( 2 — 29) с учетом допускаемых отклонений характеристик материала и при ограничении возмущений, оказывающих влияние на точность дозирования.  [9]

Объем емкостей заводского склада колеблется от сотен до тысяч кубических ( метров, объем цеховых приемных емкостей — от десятков до сотен кубических метров.  [10]

Изменение объема емкостей может производиться реверсивным двигателем, управляемым сигналом, поступающим с дифманометра.  [12]

Приращения объема емкости в результате упругого и термического расширения могут быть найдены в каждом конкретном случае.  [13]

V — объем емкости; т — масса газа в емкости; R — газовая постоянная; 0 — абсолютная температура газа в емкости.  [14]

V — объем емкости; 0 — абсолютная температура газа в емкости; К — газовая постоянная.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Как определить объем емкости 🚩 как считать тепловую нагрузку 🚩 Наука 🚩 Другое

Автор КакПросто!

Вместимость емкости можно узнать разными способами. Если объект измерения имеет правильную геометрическую форму, определите его размеры и воспользуйтесь соответствующим алгоритмом расчета.

Статьи по теме:

Вам понадобится

  • — мерный сосуд;
  • — рулетка;
  • — калькулятор;
  • — известная масса азота;
  • — манометр;
  • — термометр;
  • — формулы для определения объема геометрических тел.

Инструкция

Устанавливая объем емкости правильной геометрической формы (призмы, параллелепипеда, пирамиды, цилиндра, конуса, шара и т.д.), найдите ее внутренние линейные размеры и произведите расчет. Например, замерьте и обозначьте соответственно буквами h, d высоту и внутренний диаметр цилиндрической бочки.

Применив формулу нахождения объема цилиндра, умножьте число π≈3,14 на квадрат диаметра основания бочки и на ее высоту. Полученный результат поделите на четыре (V=π∙d²∙h/4). Определяя вместимость емкости, имеющей форму другого геометрического тела, воспользуйтесь формулой расчета объема для соответствующей фигуры.

Если математическим путем сложно найти вместимость емкости неправильной формы, заполните ее доверху водой. В этом случае объем жидкости будет равен соответствующему параметру объекта измерения. Аккуратно слейте в воду в калиброванный сосуд или в емкость правильной формы.

Определите объем по шкале с делениями, если вы залили жидкость в мерный сосуд. Эта величина будет равна вместимости измеряемой емкости. Залив воду в сосуд правильной геометрической формы, рассчитайте ее объем по описанному выше методу.

Если объект измерения можно герметично закрыть, но он слишком велик для заполнения водой, закачайте в него известную вам массу азота. С помощью манометра и термометра измерьте соответственно давление и температуру внутри емкости. Найдите в кубометрах объем закачанного газа по формуле V=(m∙R∙T)/(M∙P).

Выразите давление в Паскалях, а температуру в Кельвинах. Умножьте массу газа m на его температуру t и на универсальную газовую постоянную R. Полученный результат разделите на произведение давления азота P и его молярной массы M, которая составляет 0,028 кг/моль.

Видео по теме

Совет полезен?

Распечатать

Как определить объем емкости

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

Размеры емкостей

В нижеприведенной таблице указаны габаритные размеры емкостей.

Сливной и заливной (переливной) патрубки устанавливаются на расстоянии 10-15 см от нижнего (верхнего) края емкости. Следовательно, рабочий объем емкости  меньше габаритного на 2-5 %.

Например, емкость с диаметром 11,9 метра и высотой 4,67 метра имеет объем 521 м³.

Диаметр, мВысота емкости, м
1,762,372,913,524,064,675,225,826,376,977,528,12
3,7182530374249556167737985
4,62939485867778696104114123133
5,54156698396111123138151166179193
6,4567694113131151168188205224242261
7,374100123148171197220246266292315340
8,394126155188217249278311336368397429
9,2116156192232268308344384414453489528
10,1140189232281324373416465500547590637
11,0167225276334386444495553605662714771
11,9196264324392453521581649708775836903
12,82273063764555256046747538198969671044
13,8261351432522603693774864939102711081196
14,72974004925946867898819841066116612581359
15,633545155567177589199411101201131514181531
16,5376506622752869999111512451361149016071735
17,44195646938389681113124213871514165717871930
18,346462576892910721233137715371675183219772135
19,3512689847102411821359151816951843201721762350
20,2562756930112412981492166618602020221123852575
21,16148261016122914191631182120332205241326032811
22,06699001106133715431774198322112420264828573085
22,97259761198144916711922214923962622286930963343
23,878310541294156518052077232125882832309933443611
24,784311351394168619442237250027873051333836013889
25,690512191497181120892403268529943277358638694177
