Вентиляция в частном доме – естественная или принудительная?

РЕКЛАМА

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

Как сделать так, чтобы в доме было свежо, тепло и сухо, без сквозняков и пыли?

В частных домах повсеместное распространение получила система естественной вентиляции, в которой перемещение воздуха обусловлено разностью температур воздуха в помещении и на улице. Популярность естественной вентиляции объясняется простотой конструкции системы и её дешевизной.

РЕКЛАМА

Как правило, простое и дешевое – не самое эффективное и выгодное. В странах, где люди больше заботятся о своем здоровье и считают затраты на содержание жилья, в частных домах получили большое распространение различные системы принудительной вентиляции.

В частных домах применяют следующие системы принудительной вентиляции:

• Принудительную вытяжную вентиляцию, когда удаление воздуха из помещений дома производится принудительно, а приток воздуха с улицы происходит естественным путем, через приточные клапаны.
• Принудительную приточно-вытяжную вентиляцию, в которой и приток и удаление воздуха в помещения дома выполняется принудительно.

Принудительная вентиляция может быть местной (распределенной) или централизованной. В местной системе принудительной вентиляции электрические вентиляторы устанавливают в каждом помещении дома, где это необходимо. В централизованной системе принудительной вентиляции вентиляторы находятся в одном блоке вентиляции, который трубами соединяют с помещениями дома.

Система естественной вентиляции в частном доме — особенности и недостатки

Система естественной вентиляции в частном доме представляет собой вертикальные каналы, которые начинаются в вентилируемом помещении и заканчиваются выше конька крыши.

Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе канала. Теплый воздух в помещении легче холодного на улице.

На тягу в канале вентиляции оказывает влияние также и ветер, который может как усиливать, так и уменьшать тягу. Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции канала и др.

Схема вентиляции помещений в многоэтажном частном доме

Схема естественной вентиляции в многоэтажном частном доме. На входе на верхний этаж с лестницы установлена дверь. Если на верхнем этаже дома нет входных дверей на этаж, то канал естественной вентиляции устраивают из каждого помещения этажа.

По строительным правилам канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 ^оС и ниже, без учета воздействия ветра (СП 60.13330.2016. п.7.1.10).

Летом, при температуре воздуха на улице выше указанной, воздухообмен ухудшается. Циркуляция воздуха через каналы естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 ^оС.

Зимой, чем холоднее на улице, тем сильнее тяга и выше потери тепла с уходящим на улицу воздухом. Потери тепла зимой через систему естественной вентиляции по некоторым оценкам могут достигать 40% от всех теплопотерь дома.

В домах каналы естественной вентиляции обычно выходят из помещений кухни, санузлов, котельной и гардеробных. Дополнительные каналы устраивают для вентиляции подвала или пространства под полом, для устройства защиты помещений от радиоактивного почвенного газа радона.



На верхних этажах частного дома также часто требуется устраивать дополнительные каналы естественной вентиляции из жилых комнат, чтобы обеспечить требуемый нормами воздухообмен.

В помещениях мансарды естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за недостатка тяги в вентканалах малой высоты.

Нормы естественной вентиляции

Российские строительные правила СП 55.13330.2011 «Дома жилые одноквартирные», пункт 8. 4. требуют:

Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета

не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей.

Из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в час, из ванны, уборной – 25 м³ воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Помещение с постоянным пребыванием людей — это помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течении суток

Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, как минимум:

Таблица из СП 54.13330.2016 «Здания жилые многоквартирные»

Указанная в нормах величина воздухообмена должна обеспечиваться для расчетных условий: температура наружного воздуха +5 ^оС, и температуры внутреннего воздуха помещения в холодный период года, (для жилых помещений +22

^оС ) .

Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, в которых при температуре наружного воздуха +5 °С удаление нормируемого расхода воздуха не обеспечивается, следует предусматривать механическую вытяжную вентиляцию.

Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (смешанную вентиляцию) следует также предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.

Например, при температуре наружного воздуха выше +5 ^оС, производительность каналов естественной вентиляции снижается. В этом случае допускается в помещениях с окнами увеличивать воздухообмен путем открытия окон, форточек и фрамуг. В помещениях без окон следует предусматривать механическую принудительную вытяжную вентиляцию.

Нормы вентиляции для помещений с газовыми котлами и колонками

Теплогенератор (газоиспользующее оборудование, котел): Устройство, предназначенное для выработки тепловой энергии за счет сжигания газа.

Теплогенераторная: Отдельное нежилое помещение для размещения источника тепловой энергии (теплогенератора) и дополнительного вспомогательного оборудования к нему.

Вентиляция помещений (теплогенераторная, котельная), предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом (п. 5.9 СП 402.1325800.2018)

При установке котла или колонки в кухне-столовой, вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м³/ч на работу газовой плиты (СП 60.13330) (п. 5.9 СП 402.1325800.2018).

Система естественной вентиляции в частном доме работает следующим образом

В старых домах, квартирах свежий воздух с улицы проникает в жилые комнаты через неплотности в деревянных окнах, затем через переточные отверстия в дверях (обычно щель между краем двери и полом) доходит до кухни и санузлов и выходит в канал естественной вентиляции.



Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.

В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха необходимо устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.

Приточный клапан в окне.

Приточный клапан в стене.

Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми !? 😕 )

Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха.  Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.

Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.

Недостатки естественной вентиляции

Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков,  служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.

Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.

В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень. Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.

В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух  не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.

В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. Комнаты в этом случае проветривают, открывая окна. Другие помещения без окон, например, ванную, туалет, гардеробную таким способом проветривать не получится. В таких помещениях, которые летом остаются без вентиляции, легко и быстро скапливается влажный воздух, а затем появляется, запах, грибок и плесень.

Как улучшить работу естественной вентиляции

Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.

В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.

Автоматизация работы клапанов позволит сократить потери тепла с уходящим через вентиляцию воздухом на 20-30%, а общие теплопотери дома на 7-10%.

Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.

Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год. На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.

Строительные правила допускают кратность воздухообмена в нерабочем режиме помещений снижать до 0,2 объема помещения в час, т.е. в пять раз. В доме всегда найдутся редко используемые помещения. Особенно, на верхних этажах дома.

Зимой обязательно закрывайте клапаны вентиляции в редко используемых помещениях.

Проветриватель в наружной стене обеспечивает принудительный приток воздуха в помещение. Мощность вентилятора всего 3 -7 Вт.

По сравнению с приточным клапаном проветриватель имеет следующие преимущества:

• Объем поступающего с улицы воздуха ограничивается лишь мощностью вентилятора.
• Создают в помещении избыточное давление, благодаря чему в домах и квартирах с плохо функционирующим каналом вытяжной вентиляции увеличивается воздухообмен, а также исключается подсос загрязненного воздуха из соседних помещений и подвала.
• Снижают зависимость работы естественной вентиляции от климатических факторов.
• Достижима глубокая очистка воздуха от пыли, аллергенов и запахов в результате применения более эффективных фильтров с высоким аэродинамическим сопротивлением.
• Обеспечивают лучшую защиту дома от уличного шума.

Проветриватели, оснащенные электронной системой климат-контроля, подогревом воздуха, особыми фильтрами часто называют бризерами.

В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.

Термогигрометр бытовой, измеряет температуру и влажность воздуха в доме

Проверьте наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переточного отверстия для выхода воздуха из жилой комнаты должна быть не менее 200см². Обычно оставляют щель между краем двери и полом в комнате высотой 2-3см.

Переточное отверстие для входа воздуха на кухню, ванную или в другое помещение, оснащенное вентиляционным вытяжным каналом, должно быть площадью не менее 800 см². Здесь лучше установить вентиляционную решетку в нижней части двери или внутренней стены помещения.

Перемещаясь из комнаты к помещению с вентканалом, воздух должен проходить не более чем через два переточных отверстия (две двери).

Вентиляционные каналы, которые проходят через неотапливаемое помещение (чердак) должны быть утеплены. Быстрое охлаждение воздуха в канале уменьшает тягу и приводит к выпадению конденсата из удаляемого воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, которые также снижают тягу.

Вентилятор в канале естественной вентиляции

Для улучшения работы естественной вентиляции устанавливают кухонные вытяжки, а также электрические вентиляторы на входе вентканалов. Такие вентиляторы пригодны лишь для кратковременной и интенсивной вентиляции помещений в период значительных выделений влаги и загрязнений. Вентиляторы сильно шумят, их производительность, а значит и электропотребление,  превышает величины, необходимые  для постоянного проветривания.

Следует заметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала. Авторотация лопастей (вращение под напором набегающего воздуха лопастей не работающего вентилятора) еще больше увеличивает аэродинамическое сопротивление канала. В результате, установка вентилятора заметно уменьшает силу естественной тяги в канале.



Аналогичная ситуация — когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции.

Фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.

Чтобы исправить ситуацию, в воздуховод между каналом естественной вентиляции и кухонной вытяжкой рекомендуется помещать тройник с обратным клапаном на боковом отводе. При не работающей вытяжке обратный клапан открывается, обеспечивая свободный проход воздуха из помещения кухни в канал вентиляции.

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки створка клапана поворачивается и перекрывает проход воздуха через вентрешетку.

При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.

Товары для строительства и ремонта

⇆

Для исключения потерь тепла рекомендуется устанавливать над кухонной плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.

В продаже имеются вентиляторы, управляемые датчиком влажности. Вентилятор включается при достижении определенного порога влажности в помещении и отключается при её снижении. Все указанные выше особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.

Работа вентилятора в любом случае приводит лишь к увеличению тяги в вентканале и к снижению влажности в помещении. Но он не способен ограничивать естественную тягу, препятствуя излишней сухости воздуха и потерям тепла зимой.

Кроме того, в системе естественной вентиляции согласованно работают несколько элементов, расположенных в разных частях дома — приточные клапаны, вытяжные каналы, переточные решетки между помещениями.

Включение вентилятора в одном из каналов часто приводит к нарушению режима работы других элементов системы.  Например, приточные клапаны в доме часто не могут пропустить необходимое для работы вентилятора резко возросшее количество воздуха. В результате, при включении вытяжки на кухне, опрокидывается тяга в вытяжном канале в ванной комнате — воздух с улицы начинает поступать в дом через вытяжной канал в ванной.

Естественная вентиляция в частном доме — это система:

• простая и дешевая в монтаже;
• не имеет каких-либо механизмов, требующих электропривода;
• надежная, не ломается;
• очень дешевая в эксплуатации — расходы связаны только с необходимостью выполнения периодических осмотров и чисток вентиляционных каналов;
• не шумит;
• эффективность ее работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
• имеет ограниченную возможность регулировки ее производительности, только в сторону снижения воздухообмена;
• зимой работа системы естественной вентиляции приводит к значительным теплопотерям;
• летом система вентиляции не работает, вентиляция помещений возможна только через открытые окна, форточки;
• отсутствует возможность подготовки воздуха, подаваемого в помещение — фильтрации, подогрева или охлаждения, изменения влажности;
• не обеспечивает необходимого комфорта (воздухообмена) – что является причиной духоты, сырости (грибков, плесени) и сквозняков, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.

Если не предпринимать никаких мер, то на верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.

Существует два варианта устройства естественной вентиляции верхних этажей дома.

Читайте: Вентиляция мансарды и верхних этажей частного дома

Вентиляция в деревянном доме

Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции. Вентиляция помещений в таких домах происходит за счет не контролируемой воздухопроницаемости стен («дышащие стены»), перекрытий и окон, а также в результате перемещения воздуха через дымоход при топке печи.

В конструкциях современного деревянного дома все чаще применяют различные способы герметизации — машинное профилирование сопрягаемых поверхностей бревен и брусьев, герметики для межвенцовых швов, паронепроницаемые и ветрозащитные пленки в перекрытиях, герметичные окна. Стены дома обшивают и утепляют, обрабатывают различными ядовитыми составами.

В комнатах дома, как правило, нет печей.

Система вентиляции в таких современных деревянных домах просто необходима.

Вентиляция гардеробных и кладовок

В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.

Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.

Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.

Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.

Вентиляция в Вашем городе

⇆

Вентиляция частного дома. Воздушные потоки в доме — видео :

Цель вентиляции — улучшить качество воздуха в доме. Существует конфликт между необходимостью улучшения качества воздуха и минимизации расходов на устройство современной вентиляции и сокращения потребления ею энергии.

Между тем,  вентиляция — не единственный способ улучшить качество воздуха в помещении. Наиболее важным является контроль источников загрязнения воздуха. Речь идет о повседневных привычках, таких как запрет на курение в комнате, забота о том, чтобы бактерии и грибы не размножались в квартире.

Качество воздуха в доме явно зависит от того, применены ли для строительства материалы с низким уровнем вредных выделений. Природные материалы, такие как древесина, камень или стекло, считаются в первую очередь такими.

При разумном выборе материалов на стадии строительства, хорошее качество домашнего воздуха может поддерживаться , даже если установлена ​​менее дорогая и энергоемкая система вентиляции.

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

Устройство вентиляции в частном доме

При строительстве частного дома сегодня в обязательном порядке необходимо, кроме отопления, водоснабжения и канализации, позаботиться о прокладке еще одной коммуникации, которая еще совсем недавно не была достаточно актуальной. Речь идет о вентиляции.

Востребованность ее связана с тем, что современные здания проектируются и возводятся с системами утепления, качественными уплотнителями на дверях, пластиковыми окнами. Эти улучшения отлично помогают сберечь тепло, но, вместе с тем, почти полностью предотвращают попадание внутрь здания наружного свежего воздуха. В результате естественное вентилирование помещений полностью перестало функционировать.

Исправить ситуацию сможет установка в доме системы вентиляции. Для этого можно обратиться в специализированную строительную компанию или выполнить работы по проектированию и строительству своими руками. Оба способа имеют преимущества и недостатки, отличаясь стоимостью и трудоемкостью. Но, в любом случае, необходимо учесть основные правила и нормативы.

Задачи, которые выполняет вентиляция

При правильном расчете и монтаже система обеспечивает поступление в помещение свежего воздуха и удаляет загрязненный, возобновляя нормальное содержание кислорода и углекислого газа. Эффективно работающая вентиляция:

• Предотвращает развитие на стенах плесени или грибка
• Не допускает конденсации влаги
• Создает в доме приятный для жизни микроклимат

Обновление воздуха нужно предусматривать не только в жилых помещениях, но также во всех служебных и хозяйственных: на кухне, в санузле, ванной комнате, подвале и котельной.

По принципу работы обмен воздуха может выполняться принудительно и естественным способом. Для небольшого дома все работы вполне возможно выполнить собственными руками.

Естественная система вентиляции

Проходящее без вспомогательных электрических устройств перемещение воздуха обеспечивается без применения специальных насосов-нагнетателей, только за счет различной плотности нагретого (в помещении) и холодного (на улице) воздуха. Циркуляция проходит по проложенным внутри стен воздуховодным каналам, охватывающим все пространство в доме.

Основные каналы при построении системы естественной вентиляции проходят вертикально, от вентилируемого помещения до крыши. Согласно техническим условиям, в стене (чаще всего выбирается несущая поверхность) выполняется канал с рекомендуемым сечением 140 мм. При этом толщина кладки для установки вытяжки должна быть не меньше полутора кирпичей. При меньшей толщине может появиться эффект, называемый «обратной тягой». Верхний обрез трубы должен выступать выше конька крыши, чтобы обеспечить достаточный перепад давления для создания тяги.

От основного вертикального канала в каждое помещение проводятся горизонтальные отводки сечением 100 мм. Горизонтальные отводы выполняются штроблением каналов в стене или воздуховодами различной формы, пластиковыми или металлическими. Расчет и монтаж такой системы не вызывает сложности, и эти работы вполне могут быть выполнены владельцем самостоятельно. Результат гарантирован при соблюдении всех нормативов и рекомендаций.

Принудительная система вентиляции

Простая и удобная естественная циркуляция воздуха не всегда способна обеспечить его достаточный оборот и обновление. Поэтому часто в небольших замкнутых объемах, таких как санузел, ванная, кухня или котельная, требуется сделать приток и отвод воздуха принудительно. Поэтому в дополнение к воздуховодам устанавливаются вытяжные системы и различные типы вентиляторов.

Особенно важен принудительный воздухообмен там, где нужно быстро удалить неприятные запахи, задымление или лишнюю влагу. То есть, в туалете, ванной и на кухне. Кроме того, при отсутствии достаточного проветривания на стенах ванной могут появиться плесень или грибок.

Принудительно осуществить движение воздуха можно на основе коммуникаций естественной системы. Для этого в канале монтируется настенный электрический вентилятор. Можно выбрать втулочные или подшипниковые модели. Втулочные устройства дешевле стоят и создают меньше шума, поэтому более удобны. Но подшипниковый вентилятор отличается более высокой прочностью и рассчитан на длительную эксплуатацию без необходимости обслуживания.

Особенности кухонной вентиляции

Кухня в каждом доме – особое помещение, требующее чистоты. Смена и очистка воздуха здесь должны проводиться непрерывно. В кухне скапливается углекислый газ от работы печи или газовых конфорок, влага от кипящей воды, и, конечно же, разнообразные запахи. Чтобы интенсифицировать в помещении воздухообмен, необходимо обеспечить принудительный отток воздуха с помощью вытяжки.

Эти устройства монтируются непосредственно над плитой. Они оперативно всасывают воздух, содержащий запахи от готовки, углекислый газ и пар. Без вентилирования на окнах (а также стенах) моментально образуется конденсат. Оптимальной высотой для вытяжки над газовой плиткой будет 75 см, для электроплитки – 65 см.

Рекомендуется устанавливать на кухне и приточную установку, обеспечивающую поступление свежего воздуха и интенсификацию воздухообмена. Но при ее монтаже необходимо рассчитать эффективность отводящей тяги. Иначе из-за избыточного давления приходящий воздух будет смешиваться со старым и распределять запахи и влагу по всему дому.

Важность приточной вентиляции

При расчете системы циркуляции воздуха нужно позаботиться о его отводе, и притоке в достаточном количестве. Иначе система не сможет функционировать. Благодаря герметичности современных дверей и оконных рам в дом не проникают шум и пыль, но одновременно отсутствует и доступ воздуха с улицы.

В рамах нет естественных зазоров, через которые обычно проникает воздух. При таких условиях даже при правильно организованном воздухоотводе атмосфера застаивается, аэроциркуляция прекращается и естественное движение отсутствует. Даже если включить принудительную вытяжку, воздух будет по естественным каналам возвращаться обратно в помещение, принося заодно скопившуюся в каналах пыль. В помещениях начинают накапливаться стойкие бытовые и строительные запахи, исходящие от линолеума и клеев, которые затем смешиваются с кухонными и сантехническими. На мебели и поверхностях появляется конденсат, а стены становятся влажными.

Какую схему вентиляции выбрать

При расчете системы недостаточно просто установить вертикальные каналы и соединить их тубами с каждой комнатой. Нужно провести расчет всех необходимых параметров, учитывая площадь помещений и количество проживающих в доме людей. При этом, согласно требованиям СНиП, для одного человека необходим оборот в 10 м3 воздуха в час.

Рассмотрим системы вентиляции, которые рекомендуются для частных домов, чтобы сделать воздух свежим, и чтобы помещение не сырело из-за конденсата. Основных систем бывает три:

• Естественная
• Принудительная приточно-вытяжная
• Совмещенная или комбинированная

Конкретный выбор зависит от различных факторов:

• Состояние среды (экологичность, чистота воздуха, средние температуры)
• Материалы, примененные при строительстве (их паро- и воздухопроницаемость)
• Конструкция и архитектурные особенности здания
• Финансовые возможности заказчика

В разных помещениях могут быть установлены различные системы вентиляции, следовательно, фактически в большинстве домов применяется комбинированная система воздухообмена.

Приточно-вытяжная вентиляция в частном доме

Принцип работы и устройство системы циркуляции воздуха в небольшом доме (1-2 этажа) могут показаться достаточно простыми. Но такое решение обеспечивает комфортные ощущения и поддерживает здоровье жильцов. Наиболее оптимальным и универсальным вариантом считается принудительная, приточно-вытяжная система.

Для ее установки нужно:

• Сделать расчет требуемого объема движения воздуха
• Найти место, где будет устанавливаться оборудование
• Наметить размещение вводов и выходов воздуховодов

Для монтажа оборудования рекомендуется выбрать сухое помещение (например, кладовку).

Размещать приточные и выводные отверстия нужно в противоположных углах комнаты. В них устанавливаются патрубки, затем обратный клапан, а снаружи монтируется защитная или декоративная решетка. Вентиляционные каналы соединяют с приточно-вытяжным устройством гибкие металлические или пластиковые трубы или металлические воздуховодные системы, которые крепятся металлическими хомутами. Чаще всего воздуховоды закрывают подвесным декоративным потолком, а выводы закрываются декоративными решетками. Чтобы увеличить скорость и объем вывода загрязненного воздуха, устанавливаются приточные и вытяжные вентиляторы.

Дополнительно в состав вентиляционной системы могут быть включены рекуператоры тепла (для нагрева наружного воздуха) или системы кондиционирования (для охлаждения летом).

Особенности вентиляции для ванной комнаты

Отличительная особенность этого помещения – повышенная влажность, перепад температур, высокая вероятность образования конденсата. Влага оседает на стенах, зеркалах, элементах из металла. В результате металл начинает ржаветь, а на стенах часто поселяется плесень.

Любой проект частного дома должен предусматривать возможность вентиляции этого помещения. Свежий воздух может поступать через форточку или зазор между дверью и полом, а выводиться – при помощи вентиляционной шахты, закрытой декоративной решеткой. Если вентиляция естественного типа не обеспечивает достаточную проветриваемость помещения (это часто происходит при размещении ванной на втором или третьем этажах в частном доме), нужно устанавливать в канале вытяжной вентилятор.

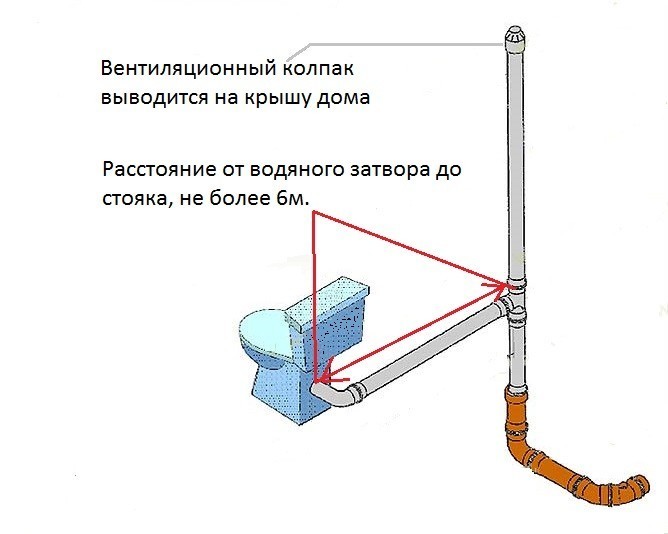

Для совмещенных ванной и санузла может применяться вентиляция для канализации. Наиболее распространенный вариант ее исполнения – проведение трубы снаружи по стене дома. Рекомендуется использовать трубы диаметром 110 мм, и внешне такая система напоминает водосточную. Верхний срез трубы для улучшения тяги должен находиться выше уровня крыши.

Особенности вентиляции для подвалов

Часто в частных домах подвал используется как хозяйственное помещение. Чтобы избавиться от конденсата и уменьшить в нем уровень сырости, его нужно оборудовать вентиляцией. Самый простой вариант – пробить отверстия на противоположных углах, закрыв их решетками (чтобы не допустить попадания грызунов).

Для повышения эффективности проветривания необходимо использовать пару труб диаметром 80-150 мм, а также козырьки, теплоизоляцию и решетки от грызунов. Нижний край приточной трубы закрепляется на высоте 20-35 см от уровня пола, верхний край выходит через отверстие в цоколе наружу и поднимается на 50-60 см.

Нижний конец вытяжной трубы начинается под потолком, выходит наверх и поднимается на 50-60 см выше крыши. Данный трубопровод может быть асбоцементным или пластиковым, и его рекомендуется укрыть теплоизоляцией. Следует учитывать, что в вытяжке будет скапливаться конденсат и стекать в подвал, поэтому под трубой рекомендуется установить емкость для сбора воды.

Особенности устройства вентиляции котельной

При работе котельной в помещении скапливаются продукты сгорания, лишнее тепло, а влага конденсируется на более холодных элементах. При обустройстве системы необходимо учитывать размещение элементов системы отопления, и особенно котла. Виды вентиляции: естественная и принудительная (при использовании твердотопливных котлов необходимо устанавливать дополнительную вытяжку).

Горизонтальные участки воздуховодов не должны иметь поворотов и поддерживаются системой принудительного наддува. Вертикальная труба должна иметь высоту не меньше 3 метров.

Оптимальным решением для котельной станет комбинированная система, которая способна частично продолжить работу при выходе из строя принудительных элементов вентилирования.

Еще раз напомним, что только при соблюдении определенных требований к обустройству системы вы сможете обеспечить в частном доме комфортные условия для жизнедеятельности в любое время года. Поэтому для расчета и монтажа вентиляции (если есть такая возможность), желательно обращаться к профессионалам. Специалисты проведут точные расчеты и грамотно смонтируют все ее элементы, обеспечив надежное функционирование системы.

Читайте другие статьи по данной тематике

Рекуперация тепла в системах вентиляции	Вентиляция в деревянном доме
Вентиляция ресторанов	Особенности вентиляции в каркасном доме
Вентиляция офисов и офисных помещений	Вентиляция склада
Как сделать вентиляцию в частном доме	Вентиляция кафе
Вентиляция бассейна дома	Приточно-вытяжная система вентиляции
Особенности вентиляции в доме из газобетона

Услуги по данной тематике

Монтаж вентиляции под ключ	Вентиляция под ключ
Проектирование вентиляции бассейна	Проектирование и монтаж систем вентиляции и кондиционирования
Проектирование кондиционирования	Вентиляция бассейна частного дома
Проектирование вентиляции	Прайс-лист на вентиляцию
Проектирование систем вентиляции и кондиционирования	Кондиционирование под ключ
Монтаж вентиляции и кондиционирования	Прайс-лист на монтаж систем кондиционирования
Монтаж систем кондиционирования	Монтаж мультисплит систем кондиционирования
Вентиляция в каркасном доме под ключ	Система увлажнения воздуха
Адиабатическое увлажнение воздуха

правила обустройства системы самотечного воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и самостоятельную, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным образом. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

• Как происходит воздухообмен?
• Элементы гравитационного воздухообмена
  • Клапан оконный приточный
  • Устройство настенное вытяжное или приточное
  • Решетки межкомнатные передаточные
• Особенности вытяжных каналов
  • Типы вентиляционных каналов
  • 0 9?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

• Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
• Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с компонентами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стене приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

• Возможность регулирования приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров различной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Особенности зонта канального

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

• Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
• Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

• Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

• Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
• Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
• Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
• Дефлектор турбокомпрессора . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
• Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м ³ /ч;
• Для кухни постоянный воздухообмен по правилам 100 м ³ /ч Из них 60 м на обслуживание электроплиты ³ /ч, на 1 конфорку газовой плиты — 80 м ³ /ч;
• В душе и ванне постоянный воздухообмен должен быть менее 75 м ³ /ч;
• В санузлах с одним унитазом 50 м ³ /ч, если установлено биде, то его необходимо увеличить на 25 м ³ /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и раздевалке постоянный воздухообмен 10 м ³ /ч, тот же показатель и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

• Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
• Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Чрезвычайно тихая работа. Отличается низким уровнем шума.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

• Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
• Формирование сквозняков. Зимой сильная тяга может не только вызвать сквозняки у жильцов дома, но и значительно увеличить теплопотери. Отсюда повышенные затраты на обогрев помещения. Стоит отметить, что существуют различные способы решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Выводы и полезное видео по теме

Следующее видео познакомит со спецификой устройства системы воздухообмена естественным путем:

Нормальный воздухообмен благотворно влияет на здоровье человека, повышает эффективность работы головного мозга, противодействует возникновению симптомов вялости, слабости и сонливости, а также предотвращает появление сырости, грибка и плесени в доме.

Хотите рассказать о том, как вы обустроили систему вентиляции собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фотографии и задавайте вопросы.

схемы обустройства и обзор лучших решений

Долговечность частного дома из любого строительного материала во многом зависит от регулярного проветривания помещения, расположенного под нижним потолком. Идеальный вариант, когда вентиляция чернового пола в частном доме проектируется и реализуется на начальном этапе строительства. Тогда она рассчитывается и оформляется правильно.

Все о грамотной организации системы, предназначенной для отвода лишней влаги из конструкций, частично или полностью заглубленных в землю, вы узнаете в следующей статье.

Мы расскажем вам о важных функциях вентиляции. Мы покажем вам, как правильно расположить и установить компоненты для удаления отработанного воздуха и подачи свежего воздуха.

Содержание статьи:

• Необходимость подземной вентиляции
• Особенности устройства вентиляции
  • Вентиляция подземная в деревянном доме
  • Коэффициент воздухообмена
  • Как улучшить воздухообмен в уже построенном доме?
  • Устройство принудительной вентиляции
  • Особенности комбинированной системы
• Сезонное техническое обслуживание системы вентиляции с воздухоотводчиками
просмотрщик инстаграма
• Дополнительное снижение влажности
• Как выбрать схему вентиляции?
• Материалы для системного устройства
• Как установить воздуховод?
• Выводы и полезное видео по теме

Необходимость подземной вентиляции

Организация подземной вентиляции в частном доме обязательна по следующим причинам:

• От разницы температур снаружи и под полом на лагах с балками перекрытий и на цоколе оседает конденсат . Без вентиляции кислые капли воды разрушают бетон, кирпич, дерево, вызывая коррозию строительных материалов.
• Влага способствует появлению, оседанию и развитию плесени и грибка, поражающих как древесину, металл, так и бетон. Уже появившаяся плесень при естественной нормализации уровня влажности никуда не исчезает, а при последующем ее повышении начнет более активно развиваться на пораженных участках;
• Замкнутое пространство чернового пола аккумулирует углекислый газ, особенно если в нем хранятся осенние урожаи с убранным урожаем.

Влажность под землей увеличивается из-за контакта с почвами, которые всегда содержат воду в разных пропорциях.

Влага особенно ощущается на уровне почвы, т.е. почвенно-растительного слоя толщиной до 40 см, активно поглощающего осадки и регулярно орошаемого при поливе.

При отсутствии или недостаточно эффективной работе системы вентиляции подпол будет сырым. Из-за недостатка кислорода сформируется благоприятная среда для развития анаэробных бактерий. Вдобавок ко всему будет накапливаться углекислый газ

Вентиляция пола необходима практически для любого дизайнерского решения. Исключением является устройство пола по грунту, при котором балки или плиты укладывают непосредственно на песчаный или гравийный отвал, а не перекрывают ими пролеты между стенами фундамента.

Особенности устройства вентиляции

Если под полом дома остается пространство, его вентиляцию чаще всего организуют с помощью устройства для форточек внутри подвала. Вентиляционные отверстия проектируют на точно рассчитанном расстоянии друг от друга, от уровня земли, от углов здания и с учетом других факторов.

Вентиляционные отверстия закрыты вентиляционными решетками для защиты от грызунов. Это традиционное решение для организации системы естественной вентиляции.

Для большей эффективности вентиляционного процесса форточки выбирают с подветренной стороны и в стене подвала/фундамента, расположенной напротив. Вентиляционные отверстия должны располагаться друг напротив друга. При таком решении тяга естественным образом увеличивается.

Ветер, дующий в отверстие с одной стороны, вылетит в вентиляционное отверстие с другой стороны, неся с собой влагу, летучие молекулы углекислого газа и затхлый запах. При дальнейшей эксплуатации нужно лишь следить за тем, чтобы вентиляционные отверстия не были забиты какими-либо предметами изнутри и не заросли снаружи.

В ленточных фундаментах форточки располагают друг напротив друга для обеспечения стабильного естественного притока воздуха

При наличии перегородок внутри фундамента в каждой из них также делают вентиляционные отверстия. Чтобы движение воздушных масс было устойчивым и свободным, внутренние форточки располагают прямо напротив форточек, выбранных в наружных стенах.

При невозможности подобрать необходимое количество отверстий в стенах подвала или фундамента площадь каждого минипроема увеличивается. Важно, чтобы общая площадь вентиляции соответствовала нормативным требованиям.

Должен быть обеспечен достаточный приток воздуха для надлежащей вентиляции чернового пола — вентиляционные отверстия должны быть в соответствии с нормами

Можно сделать ряд отверстий одинакового размера или можно сделать одно широкое окно с решеткой или открывающейся створкой . При установке окна внутри конструкции должен быть проход или люк, открываемый для периодического залпового проветривания.

Прорезать вентиляционные отверстия в фундаменте/цоколе уже возведенной конструкции можно с помощью передвижной буровой установки, предназначенной для горизонтального сверления и сверления стен. Для формирования отверстия вам понадобится снаряд, оснащенный алмазной коронкой.

В идеале вентиляционные отверстия в наружных и внутренних стенах фундамента, проходы и большие проемы для вентиляционных труб должны быть проложены до заливки раствора в опалубку

При наличии внутри дополнительного фундамента, например, под кирпичную печь или массивный напольный газовый котел, то количество отверстий внутри наружного цоколя необходимо увеличить в 1,5-2 раза.

Вентиляционные отверстия могут быть не только круглыми, но и квадратными, прямоугольными и даже треугольными. Главное, не уменьшать общее сечение, указанное в строительных нормах. Размер отверстия не должен препятствовать поступлению необходимого количества воздуха.

Никогда не поздно сделать вентиляционные отверстия в фундаменте или цоколе. Их можно пробить перфоратором или просверлить мобильной машиной с алмазной коронкой.

Второй способ организации вентилируемого помещения более трудоемкий и ресурсоемкий. Вытяжка организована из подпола через вентиляционную трубу на крышу. В этом случае воздух поступает в систему через решетки в помещениях.

В этом случае воздух в фундаменте не делается, однако выполняется наружное утепление фундамента, подвала и отмостки. Это лучший вариант, если вы планируете построить хорошо утепленный экодом, при строительстве которого использовались принципы энергосбережения.

Подземная вентиляция в деревянном доме

Сруб деревянного дома чаще всего возводят на столбчатом основании. На него монтируется нижний венец, служивший своеобразным ростверком для укладки балок перекрытий. Щели между фундаментными столбами чаще всего вообще ничем не закладывают, что обеспечивает естественную вентиляцию.

Дома из бревна или бруса теперь также ставят на ленточный фундамент из кирпича и бетонные борта. При возведении цоколя из штучных материалов в процессе кладки образуются проемы

Если пол в доме решено отделывать недеревянным напольным покрытием, то его устраивают по плавающей технологии, т.е. черновой пол не имеет связи со стенами. При этом между крышкой и венцом остается небольшой зазор, через который будет происходить вентиляция подполья и пола.

Зазоры закрываются плинтусами, но наличие небольших зазоров обеспечивает полную вентиляцию. На противоположных сторонах комнат можно разместить специальные плинтуса с вентиляционными отверстиями.

Пол в деревянном доме укладывают плавающим способом, т.е. с зазором по периметру. Через этот зазор из чернового пола выходит влажный воздух. Кроме того, в полу устраивают вентиляционные отверстия с решетками.

Кроме того, в углах у стен можно оставить в полу щели для вентиляции, прикрыв их вентиляционными решетками. Это решение также поможет улучшить циркуляцию воздуха под полом здания.

Скорость воздухообмена

Как организовать вентиляцию подполья? Закладывать вентиляционные отверстия необходимо еще на этапе возведения фундамента.

Для обеспечения стабильного воздухообмена в пространстве под нижним потолком необходимо соблюдать следующие правила:

• При установке форточек на 15-20 см ниже верхнего края ленты (при низком расположении цоколя) яма делается перед отверстием.
• Шаг между соседними проемами не должен превышать 3м.
• Отверстия в цоколе/фундаменте располагаются на расстоянии от угла до 1 м.

Если дом построен на пригорке, то наверняка хорошо продувается с любой стороны. В этом случае количество вентиляционных отверстий можно немного уменьшить.

Если дом построен в районе с низкой ветровой активностью, расположен в низинах или окружен лесом, количество или размер вентиляционных отверстий следует увеличить.

В подвале или фундаменте дома, построенного в низине, следует увеличить суммарное сечение вентиляционных отверстий: либо по количеству, либо по площади.

Размеры (правка) отверстий под вентиляцию фундаментов и подполья регламентируются СНиП № 41-01-2003 или актуализированной редакцией правил СП 60.13330.2012.

Площадь всех вентиляционных отверстий должна быть не менее 1/400 всей площади чернового пола. То есть, если дом размером 9 м на 9 м, то площадь подпола составляет 81 м ² . При этом в фундаменте общая площадь продухов должна быть 81/400 = 0,20 м ² или 20 см ² .

Минимальная воздушная площадь должна быть не менее 0,05 м ² . То есть прямоугольные отверстия должны иметь размер 25×20см или 50×10см, а круглые отверстия должны иметь диаметр 25см.

Если в частном доме такие форточки выглядят слишком большими, их можно сделать в 2 раза меньше, увеличив количество вентиляционных отверстий, чтобы их общая площадь была не меньше расчетной.

Рукава для образования вентиляционных отверстий, а также для прохода всех видов труб, укладываются в армокаркас перед заливкой раствора в опалубку

При установке воздушников в ленточный фундамент закладные крепятся после установки армирующего каркаса. Это могут быть пластиковые или металлические трубы или асбестоцементные трубы. Края их выводятся на один уровень с опалубкой и хорошо закрепляются.

Чтобы бетон не расплющивал пластик при заливке, в трубы насыпают песок и закрывают заглушками. После опалубки такие закладные остаются на месте. Прямоугольные форточки делаются с помощью коробов из сбитых досок. В арматурный каркас также устанавливается деревянный короб, после застывания бетона он снимается.

Легче сделать вентиляционные отверстия в кирпичном основании. В этом случае можно разрезать кирпичи или положить половинку вместо целого кирпича. В возведенных из бетонных блоков цоколях можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо обычных. Если строительный материал – железобетонные блоки, в местах стыков делают обдувы.

Если дом установлен на буронабивном, свайном или столбчатом фундаменте, в устройстве вентиляции нет необходимости. Даже если периметр зашит сайдингом, вентиляция осуществляется через швы и зазоры в конструкции или перфорированные элементы

Если в столбчатом фундаменте зазор между опорами закрыть кирпичом или бетонными блоками, в строительном материале оставляют необходимое количество отверстий. Необходимо, чтобы их площадь равнялась одной четырехсотой площади чернового пола.

Как улучшить воздухообмен в уже построенном доме?

Если дом уже стоит, а доступного воздуха не хватает, под землей все время ощущается повышенная влажность и начал образовываться грибок, можно принимать меры.

Для увеличения потока воздуха и улучшения вентиляции необходимо:

• Просверлить новые вентиляционные отверстия или увеличить размер старых. Проще всего просверлить много отверстий по периметру вентиляционного отверстия ударной дрелью с толстым сверлом. Затем сверлятся оставшиеся зазоры и выравниваются стены. Однако более производительным способом является бурение алмазной коронкой без ударных нагрузок, после которого остаются ровные и аккуратные отверстия;
• Улучшите тягу вентиляции, проведя несколько труб от вытяжных отверстий на крышу. Тяга увеличится из-за большего перепада давления;
• Настройка автоматической принудительной вентиляции с таймером;
• Соорудить канал в основании печи, совмещенный с поддувалом. Затем воздух будет подаваться снизу, обеспечивая печь необходимым для горения кислородом. Однако этот вариант применим только для зданий с кирпичными печами, и то только на стадии строительства или переделки агрегата.
• Уменьшить проникновение грунтовых вод с помощью прочного гидроизоляционного устройства. Способ, не позволяющий отказаться от вентиляции, но снижающий уровень влажности, характерный для заглубленных в землю конструкций.

Гидроизоляционные материалы, толстый строительный полиэтилен или полимерную мембрану, необходимо укладывать с нахлестом на 10-15 см, укладывая его на стены на 20-30 см и закрепляя бруском. Чтобы не повредить пленку, на нее заливают тонкую стяжку толщиной 3 см.

При утеплении фундаментов, цоколей, отмостки эффект в сочетании с вентиляционной трубой будет кратным. Без утепления на пленке будет собираться конденсат, который, сделав уклон, можно убрать с чернового пола.

Для уменьшения перепада температур в подполье лучше засыпать подпочву керамзитом. Полиэтилен на землю стелить нежелательно, под ним будут разводиться анаэробные бактерии, появится стойкий болотный запах

А вот керамзит, благодаря своей пустотности, сам будет вытягивать воду из вмещающих грунтов. Поэтому досыпать этот материал можно только в том случае, если уровень ГВ не поднимается выше отметки 2,0 м от дневной поверхности. Если нет, то придется устраивать вентиляцию чернового пола в доме по вышеописанной схеме, придерживаясь стандартных принципов.

Устройство принудительной вентиляции

Естественная циркуляция воздушных потоков не во всех случаях может обеспечить необходимую просушку подпольного пространства. Затем монтируют ИВЛ или приточно-вытяжную вентиляцию.

Требуется механическое принуждение воздуха к движению:

• Если дом построен в долине между холмами.
• Если естественное движение воздушных масс невозможно из-за климатических особенностей местности (повышенная влажность, например).
• Если основание здания заглублено в грунты с низкими фильтрационными свойствами, из-за чего атмосферные воды слабо просачиваются в подстилающие породы. Его можно определить по застойным лужам после дождей, плохо сливаемым паводковым водам. В этом случае помимо вентиляции необходим эффективный пристенный водоотвод, который можно соорудить даже после возведения дома.

Системы принудительной вентиляции характеризуются наличием установленных в отверстиях воздуховодов приточно-вытяжных вентиляторов, способствующих более интенсивной циркуляции воздушных масс. Наиболее распространенным и экономичным вариантом является установка одного вытяжного вентилятора.

Если хозяева дома не ограничены в средствах, лучше устроить принудительную систему с вентиляторами для полноценного воздухообмена в пределах чернового пола.

Достаточно включать такие вентиляторы на полчаса один раз в день. Возможна установка системы автоматического включения/выключения вентиляционных устройств. При периодически повышенной влажности – например, во время весеннего таяния снега можно использовать отопительное оборудование для быстрого осушения чернового пола.

Особенности комбинированной системы

Комбинированная система вентиляции подвала устанавливается, если система вентиляции естественного типа не справляется со своими задачами, а использовать только механическую слишком дорого. Огромный плюс комбинированной системы в том, что на нее не влияют природные факторы и перепады температур и она может функционировать круглый год.

Комбинированная вентиляция, как и естественная вентиляция, оснащается приточно-вытяжными отверстиями. В вытяжном отверстии установлен вентилятор, который быстро удаляет застоявшийся воздух из подпола. Если площадь чернового пола большая, вентилятор также устанавливается в приточный воздуховод.

Естественный тип вентиляции можно легко преобразовать в комбинированный вариант путем установки настенного вентиляционного клапана на приточное или вытяжное отверстие

В небольших черновых этажах это экономически нецелесообразно, так как будет перерасход электроэнергии. Вентилятор поможет быстро осушить помещение, если с этой проблемой не справляется естественная вентиляция.

Чаще всего для оснащения комбинированной системы берутся вентиляторы мощностью до 100Вт. Можно выбрать как центробежные, так и осевые устройства. Осевые более экономичны, кроме того, они обеспечивают достаточно мощный поток воздуха, расходуя при этом умеренное количество электроэнергии. При установке осевых устройств в трубу необходимо установить обратный клапан.

Сезонное обслуживание вентиляционной системы с форточками

Основным спорным вопросом при уходе за вентиляционной системой является вопрос — закрывать форточки на зиму или нет.

Здесь есть 2 точки зрения:

1. С открытыми вентиляционными отверстиями. Через них будет удаляться влага, выпадающая в виде конденсата в отапливаемых излишне утепленных помещениях. Пол, непосредственно сообщающийся с землей, в них всегда будет холодным, а значит, в отопительный сезон увеличится образование «росы». Однако, если вы инвестируете в утепление пола, этого можно избежать.
2. С закрытыми на зиму форточками. Теплый влажный воздух из жилого помещения будет соприкасаться с холодными поверхностями пола (стенами подвала). Конденсат будет стекать в землю. Весной/летом он будет испаряться, повышая влажность, поэтому черновой пол нужно будет просушить с помощью нагревательных приборов.

Вентиляционные отверстия придется закрывать, если дом деревянный, но настил делается по плавающей технологии, т.е. возле стен есть зазоры, а в полу также выбираются вентиляционные отверстия с решетками. В противном случае пол будет сильно прохладным.

Не рекомендуется закрывать форточки на зиму; вентиляция подполья должна осуществляться при любых погодных условиях. Имеет смысл уменьшить расход воздуха способом, показанным на фото.

В остальных случаях можно рассмотреть оба варианта. Кроме того, зимой необходимо регулярно очищать подвал от снега, чтобы вентиляционные отверстия не забивались полностью. Ведь даже в закрытом состоянии они будут способствовать вентиляции, пусть даже и в уменьшенном состоянии.

В остальное время года уход за системой вентиляции прост:

• весной — открыть форточки и просушить черновой пол;
• летом — следите за тем, чтобы вентиляционные отверстия не забивались мусором и их не затеняли подросшие растения;

На все виды вытяжек необходимо установить вентиляционные решетки (желательно металлические), чтобы внутрь не попадали грызуны и еноты, и регулярно очищать их от мусора, чтобы не уменьшался приток воздуха.

Дополнительное снижение влажности

Чтобы не пришлось усиливать систему вентиляции за счет увеличения общего сечения или установки вентиляторов, необходимо провести следующие работы:

1. Устройство эффективной дренажной системы — отвода воды из фундамента.
2. Гидроизоляция основания дома и подвала. Существует множество видов гидроизоляции: она может быть рулонной, сварной, облицовочной и т. д.
3. Теплоизоляция. Лучший материал с точки зрения экономичности и эффективности – EPPS. это один хороший теплоизолятор, который не пропускает воду. Он не интересует грызунов и не гниет. ЭППС можно утеплить и отмостку.

Перечисленные мероприятия не отменяют, а только дополняют вентиляцию. Только в комплексе можно добиться идеального дренажа пространства в подвальных помещениях.

Если дом строится на грунтовом основании, плохо отводящем воду, помимо системы вентиляции обязательно наличие водоотвода и ливневой канализации. Дренажная система будет собирать воду из почвы и верхних слоев почвы, ливневые воды будут собирать и отводить осадки

При организации системы по принудительной схеме затраты на монтаж, обслуживание и обслуживание будут выше, чем при естественном типе организации. Следует учитывать, что зимой на стенках самих вентиляционных труб может образовываться конденсат, а в холодное время сечение даже может забиваться куржаком.

Во избежание этого трубы можно утеплить пенофолом. На нижнем повороте трубы можно придумать конденсатоотводчик — например, просверлить отверстие или вместо уголка поставить тройник.

Как выбрать схему вентиляции?

Итак, мы разобрались, нужна ли система внутрипольной вентиляции, и теперь осталось решить, какую схему выбрать для конкретных условий. Есть несколько важных моментов, которые следует учитывать при выборе системы. Работа вентиляции во многом зависит от типа климата в той или иной местности, средней температуры наружного воздуха и др.

В устройстве естественной вентиляции необходимо соблюдать главное правило: приточные отверстия располагаются ниже вытяжных. Чем больше высотное расстояние между ними, тем эффективнее работает система.

Естественная вентиляция более эффективна зимой, так как именно в это время фиксируется большая разница между температурой внутри чернового пола и снаружи, за счет чего обеспечивается хорошая циркуляция воздуха массами.

Однако при еще большем снижении температуры существует вероятность чрезмерного увеличения воздухообмена, что тоже не особо хорошо, так как может привести к промерзанию конструкций. Поэтому при значительном снижении температуры форточки необходимо закрыть.

Летом разница температур внутри и снаружи чернового пола минимальна, поэтому циркуляция воздуха может прекратиться. Поэтому естественная вентиляция даже с приточно-вытяжной системой — не лучший вариант для жарких регионов. Здесь следует установить комбинированную систему вентиляции с трубами.

Если в доме есть приточно-вытяжная вентиляция, имеет смысл подключить вытяжку из подвала к общей схеме. Так будет стимулироваться отток воздуха в любую погоду.

Для обустройства совмещенной системы вентиляции на маленьком черновом этаже достаточно будет установить одну трубу. Для того чтобы он обеспечивал как вывод, так и прием воздушных масс, он должен быть разделен по вертикали на 2 канала.

Эти вентиляционные трубы продаются в хозяйственных магазинах. Каждый канал имеет свой клапан для регулировки скорости потока. Функционирование такой вентиляции проверяется достаточно просто: нужно по очереди прикладывать лист бумаги к выходным отверстиям.

Материалы для системного устройства

Для обустройства приточно-вытяжных вентиляционных каналов применяются 3 вида труб:

• Асбестоцемент — прочный, устойчивый к коррозии и морозостойкий. Имеют достаточную длину, поэтому при монтаже можно обойтись без соединений;
• Сталь оцинкованная — устойчива к коррозии, проста в монтаже, легкая. Однако цена металлических компонентов вентиляционных систем обычно выше, чем пластиковых и асбестоцементных;
• Пластик Характеризуются гладкой внутренней поверхностью, обеспечивающей легкий и быстрый поток воздуха. Пластиковые трубы не ржавеют, их не нужно чистить, а срок их службы превышает пару десятков лет. Один недостаток — горючесть.

Определяющим фактором эффективности систем вентиляции является пропорциональность сечения монтируемого воздуховода площади помещения, в котором он монтируется. Инженеры-теплотехники рекомендуют при расчете придерживаться следующей нормы: на 1 м ² Для чернового пола требуется секция 26 см ² .

Наиболее практичный вариант прокладки вытяжной части вентиляционной системы в подвале – сборка из полимерных труб. Помимо доступной цены, привлекает еще и возможность построить трубопровод своими руками.

Существует следующая формула расчета необходимого диаметра трубы:

(Погреб S×26) ÷ 13.

То есть, если площадь чернового пола 9м ² , то вам понадобится труба диаметром 18 см: (9×26) = 208 ÷ 13 = 18 см. Для однотрубной вентиляции диаметр должен быть еще больше, например 20 см.

Как установить воздуховод?

Чаще всего для организации приточно-вытяжной вентиляции используют 2 воздуховода. Чтобы циркуляция воздушных масс была более равномерной, берут трубы одинакового диаметра. Для ускорения выхода воздуха можно установить дымоход немного большего размера.

Установите воздуховоды на как можно большем расстоянии друг от друга на противоположных стенах. По трассе труб необходимо максимально уменьшить количество изгибов.

Вытяжная труба монтируется в одном из углов и ее нижний конец должен быть у самого потолка, чтобы через нее удалялся весь теплый воздух, идущий вверх. Воздуховод можно совместить с кухонной вытяжной системой вентиляции и вывести на крышу на полтора метра выше конька.

Уличный воздуховод необходимо утеплить, об этом мы писали выше. Самый эстетичный вариант – надеть на трубу еще одну, но большего размера, а в образовавшееся пространство положить любой утеплитель. На оголовок трубы лучше установить специальный вентиляционный дефлектор, который способствует увеличению тяги.

Воздуховоды механической вентиляции, проходящие через подвал, должны быть изолированы таким образом, чтобы из-за разницы температур между проходящим через них воздухом и воздушной массой внутри не выпадал конденсат на трубах

Приточный воздуховод монтируется в противоположный угол чернового пола, а его открытый конец должен быть как можно ближе к земле. Вход должен быть ниже выхода. Точно так же можно провести трубу через дом.

Если приточный воздуховод выведен через крышу, его входное отверстие должно быть ниже вытяжной трубы. Внешний край притяжательных труб поднят на крышу на 20-25см.

Также подающую трубу можно вывести возле стены дома снаружи. В этом случае яма в идеале должна быть приподнята над землей на 80 см. Внутри каждый воздуховод оборудован заслонками, регулирующими интенсивность движения воздуха.

С правилами устройства вентиляции на чердаке частного дома знакомит следующая статья, подробно освещающая принципы устройства и нюансы конструкции.

Выводы и полезное видео по теме

Следующее видео познакомит с правилами и принципами вентиляции в подобласти:

Фундамент Вентиляционное Руководство:

Как бороться с сыростью в загородном доме:

Теплый пол — закрытое невентилируемое помещение, в котором созданы все благоприятные условия создан для развития плесени, сырости, грибка и конденсата. Избавиться от деструктивных процессов поможет создание эффективных систем вентиляции.
